XLOCK 230

XLOCK 230 NFC/Mifare®

1

Lieferumfang und Features Lieferumfang § § § § § §

1 Schloss XL230 1 externe runde Antenne mit Notstromanschluss 1 Batteriefachdeckel (inkl. Schraube) 1 Schliessteil mit Auswerfer 4 Befestigungsschrauben für das Schloss 2 Befestigungsschrauben für das Schliessteil

Features § § § § § § § § § §

vielseitige und flexible Einbaumöglichkeiten externe runde Antenne – Bohrung 26mm unsichtbare Notstromversorgung mit Micro USB (Powerbank) Die Antenne kann auch versenkt, unsichtbar eingebaut werden NFC/RFID-Technologie (MIFARE® Classic, MIFARE® Desfire…..)

3 verschiedene Betriebsmodi (Freelocker, Fixcode 5 Sek., Fixcode auf/zu) bis zu 10 Master-/Notschlüssel Transponder pro Schloss anlernbar bis zu 30 Benutzer Transponder pro Schloss anlernbar einfache Programmierung kompakte Bauform: 61 x 61 x 22 mm

2

Schloss Übersicht Rückseite

Vorderseite

Reset-Taster Programmiertaster: (1) Programmierkarte(n) einlernen

44 2

(2) Löschkarte(n) einlernen

3

(3) Schloss Modus wechseln (4) Reserve

1

A Status LED Anzeige B Batteriefach mit Schraube

A

C Befestigungslöcher

C Schloss auf Werkseinstellung zurücksetzen

B

Um das Schloss auf die Werkseinstellung zurück zu setzen, muss der Reset-Taster auf der Rückseite des Schlosses gedrückt werden. Alle gespeicherten Einstellungen und alle angelernten Karten werden bei diesem Vorgang vom Schloss gelöscht.

3

Schloss Modus 1-3 Modus 1: Mehrbenutzer-Berechtigung (offener Freelocker-Modus)

Dieser Modus eignet sich für ständig wechselnde Benutzer, die das Fach nur vorübergehend oder einmal benutzen, z. B. in einer Sportanlage oder für Besucher in Firmen. Alle kompatiblen Transponder sind für einen Schließvorgang gültig und werden beim Wiederöffnen des Fachs vom Schloss gelöscht, sodass ein neuer Transponder verwendet werden kann. Der Riegel bleibt geöffnet, bis ein neuer Transponder das Schloss wieder verriegelt. Vor der Verriegelung muss die Tür geschlossen (leicht gedrückt) werden. Der Benutzer hält das Transpondermedium auf die Antenne. Das Schloss schließt sich. Das Schloss kann dann nur mit dem gleichen Transpondermedium oder mit den Programmierkarten geöffnet werden.

Modus 2: Fest vergebene Berechtigung (Fixcode-Modus-5 Sekunden) mit automatischer Verriegelung

In diesem Modus funktioniert nur ein vorprogrammierter Transponder. Dieser Modus eignet sich für Benutzergruppen, bei denen sich die Benutzerrechte nicht permanent ändern sollen, z. B. bei einem Büroschrank, Umkleideschränke für Dauermieter, private Möbel…

Das Schloss kann mit jedem gespeicherten Transpondermedium geöffnet und geschlossen werden. Nicht gespeicherte Transpondermedien werden vom Schloss abgelehnt. Der Benutzer hält das Transpondermedium in das Antennenlesefeld, um das Schloss zu öffnen. Das Schloss verriegelt nach 5 Sekunden automatisch.

Die Tür muss innerhalb von 30 Sekunden nach dem Öffnungsvorgang zugedrückt werden.

Hinweis: Wird die Tür in dieser Zeit nicht zugedrückt, ertönt für 10 Sekunden ein Alarmsignal. Das Signal kann optional im Werk deaktiviert werden.

Modus 3: Fest vergebene Berechtigung (Fixcode-Modus-Toogle) mit auf/zu Funktion

In diesem Modus funktioniert nur ein vorprogrammierter Transponder. Dieser Modus eignet sich für Benutzergruppen, bei denen sich die Benutzerrechte nicht permanent ändern sollen, z. B. bei einem Büroschrank, Umkleideschränke für Dauermieter, private Möbel…

Das Schloss kann mit jedem gespeicherten Transpondermedium geöffnet und geschlossen werden. Nicht gespeicherte Transpondermedien werden vom Schloss abgelehnt. Der Benutzer hält das Transpondermedium in das Antennenlesefeld, um das Schloss zu öffnen. Das Schloss verriegelt nicht automatisch. Zum Schließen muss der Benutzer das Transpondermedium erneut in das Antennenlesefeld halten.

4

Konfiguration 1. Modus vom Schloss wechseln

b) Löschkarte(n) anlernen (nur für Modus 2 und 3)

Das Schloss verfügt über drei verschiedene Modi (s. Funktionsbeschreibung).

Der Auslieferzustand ist Mode 1 = Freelocker

1. Den Programmierknopf 2 für zwei Sekunden drücken. Die grüne LED beginnt zu blinken.

2. Während des Blinkens der grünen LED die anzulernende Löschkarte vor die Antenne halten.

3. Ein Signalton bestätigt den erfolgreichen Vorgang.

4. Bei Bedarf weitere anzulernende Löschkarten nach einander vor die Antenne halten (max. 10).

Die Schloss - Modi werden folgendermaßen ein- bzw. umgestellt: 1. Den Programmierknopf Nummer 3 für zwei Sekunden drücken.

2. Bestätigung des erfolgreichen Vorgangs durch Aufleuchten der grünen LED und folgenden Signaltönen: • • •

Zwei Signaltöne beim Wechsel von Modus 1 in Modus 2.

Drei Signaltöne beim Wechsel von Modus 2 in Modus 3.

Ein Signalton beim Wechsel von Modus 3 in Modus 1.

Hinweis: Angelernte Transponder werden beim Mode-Wechsel gelöscht. Die Programmierkarten bleiben gespeichert.

2. Programmier- und Löschkarten anlernen a) Masterkarte(n) anlernen 1. Den Programmierknopf 1 für zwei Sekunden drücken. Die grüne LED beginnt zu blinken.

2. Während des Blinkens der grünen LED die anzulernende Masterkarte vor die Antenne halten.

3. Ein Signalton bestätigt den erfolgreichen Vorgang.

4. Bei Bedarf weitere anzulernende Masterkarten nach einander vor dien Antenne halten (max. 10).

c) Transponder anlernen (nur für Modus 2 und 3) 1. Masterkarte vor das Schloss halten. Die grüne LED beginnt zu blinken.

2. Während des Blinkens der grünen LED den anzulernende Transponder vor die Antenne halten.

3. Ein Signalton bestätigt den erfolgreichen Vorgang.

4. Bei Bedarf weitere anzulernende Transponder nach einander vor die Antenne halten (max.

30).

3. Benutzer Transponder löschen Zum Löschen der Benutzer Transponder eine Löschkarte vor die Antenne halten. Es werden alle angelernten Transponder vom Schloss gelöscht. Die Programmierkarten bleiben gespeichert.

5

Funktionsbeschreibung Programmierkarte

Status-Alarm (Fixcode-Modus)

Löschkarte

Sperrmodus (Privat-Modus)

Die Programmierkarte kann das Schloss unabhängig vom eingestellten Modus öffnen (Notöffnung) und den Sperrmodus beenden. Das Schloss verbleibt nach der Öffnung im geöffneten Zustand, Ausnahme: Modus 2. Im Modus 1 (Freelocker) wird der zum Schließen verwendete Transponder vom Schloss gelöscht.

Mit der Löschkarte können Transponder vom Schloss gelöscht werden. Im Modus 2 und 3 werden beim Vorhalten der Löschkarte alle gespeicherten Transpondermedien gelöscht.

Im Modus 1 (Freelocker) kann die Löschkarte den zum Schließen verwendeten Transponder löschen, wenn sich das Schloss im geschlossenen Zustand befindet.

Benutzerkarte

Als Benutzerkarte bezeichnet man den Transponder der das Schloss bedient. Im Modus 1 (Freelocker) kann mit jedem kompatiblen Transpondermedium ver- und entriegelt werden. Für die Besetzt Erkennung im Modus 1 wird der Transponder beschrieben. Das funktioniert nur mit einem Mifare® Classic 4 Byte Transponder mit freiem Sector.

Im Modus 2 und 3 (Fixcode) müssen alle Transpondermedien mit einer gültigen Programmierkarte programmiert werden. Erst nach der Programmierung können die Transponder verwendet werden.

Wird das Schloss im Modus mit automatischer Verriegelung (Modus 2) nach dem Öffnungsvorgang nicht innerhalb von 30 Sekunden geschlossen, ertönt für 10 Sekunden ein Alarm. Diese Funktion kann durch das gleichzeitige Drücken der Programmierknöpfe 1 und 2 an- oder ausgeschaltet werden.

Wird 5-Mal ein nicht programmierter Transponder vor das Schloss gehalten wird das Schloss gesperrt. Befindet sich das Schloss im Sperrmodus kann dieser durch das Vorhalten der Programmierkarte beendet werden.

Besetztkennung (Mifare® Classic)

Das Schloss befindet sich im Mode 1 (Freelocker). Der zum Schließen verwendete Mifare® Classic Transponder wird hierbei jedoch mit einer Besetztkennung versehen, sodass er kein weiteres Schloss mehr verschließen kann. Die Besetztkennung wird beim Öffnungsvorgang wieder aufgehoben.

Batteriewarnung

Unterschreitet die Batteriekapazität eine bestimmte Grenze, leuchtet beim Vorhalten eines Transponders die blaue LED auf und es ertönt ein 8-maliges Tonsignal. Wird der kritische Bereich erreicht, kann das Schloss nicht mehr verschlossen bzw. geöffnet werden.

Signaltöne

Beim Öffnungs- oder Schließvorgang sowie beim Vorhalten von nicht autorisierten Transpondern ertönen Signaltöne.

6

Bedienung

Modus 1

Modus 2 und 3

a) Schließen Tür leicht zu drücken, Transponder vorhalten und warten bis das Schloss verriegelt hat.

Hinweis: kann das Schloss nicht innerhalb von 5 Sekunden verriegeln, z. B. weil die Tür offen ist, fährt der Riegel wieder zurück und das Schloss bleibt geöffnet.

a) Öffnen Transponder vor das Schloss halten und warten bis das Schloss entriegelt hat.

b) Öffnen Transponder vor das Schloss halten und warten bis das Schloss entriegelt hat.

b) Schließen (Modus 2) Das Schloss schließt nach 5 Sekunden automatisch. Tür innerhalb von 30 Sekunden leicht zu drücken.

Hinweis: wird die Tür nicht zu gedrückt, beginnt ein 10-SekundenAlarm. c) Schließen (Modus 3) Tür leicht zu drücken, Transponder vorhalten und warten bis das Schloss verriegelt hat.

7

Technische Details ANTENNE MIT NOTSTROM

SCHLOSS

SCHLIESSTEIL

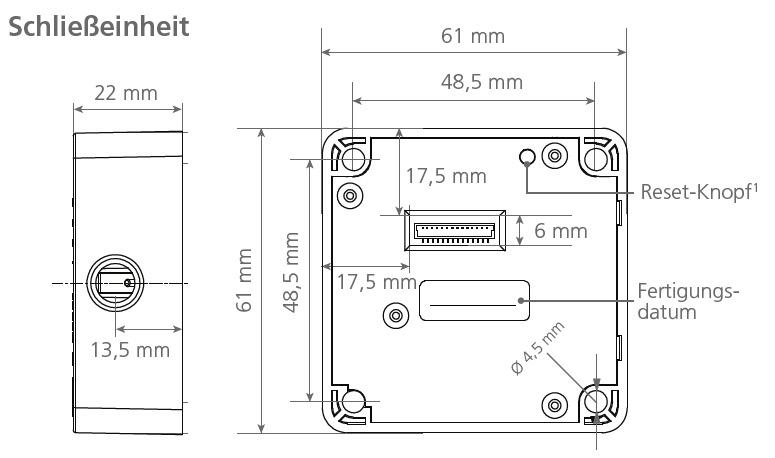

Abmessungen

61 x 61 x 22 mm (Schloss) 60 x 17 x 24 mm (Schliessteil) Ø30 x 13mm (Antenne mit Notstrom)

Batterie

Lithium Batterie 3V, CR123A (1x)

Schließzyklen

ca. 30.000

Temperaturbereich

-15° C bis 65° C

Material

Gehäuse: Kunststoff, Schließbolzen: Stahl

Schließrichtung Transpondersystem

L, R 13,56 MHz - MIFARE® Classic, Mifare DesFire, ISO14443a, NFC

Programmierkarten Benutzerkarten Löschkarten Abreißwert

max. 3 max. 30 max. 10 30 N

8

Entsorgung - Batteriewechsel Entsorgungs- und Batteriehinweis

Vorsicht bei der Nutzung von Batterien!

Die EU-Richtlinie 2012/19/EU regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Jeder Verbraucher ist gesetzlich verpflichtet Batterien, Akkus oder Elektro- und Elektronikgeräte („Altgeräte“), die mit Batterien oder Akkus betrieben werden, getrennt vom Hausmüll zu entsorgen, da sie Schadstoffe und wertvolle Ressourcen enthalten. Die Entsorgung kann an einer dafür zugelassenen Sammel- oder Rücknahmestelle erfolgen, z. B. einem lokalen Wertstoff- oder Recyclinghof. Elektro-Altgeräte, Batterien oder Akkus werden dort kostenlos angenommen und einer Umwelt und ressourcenschonenden Verwertung zugeführt. Elektro-Altgeräte, gebrauchte Batterien oder Akkus können auch an uns zurückgeschickt werden. Die Rücksendung muss ausreichend frankiert an die unten stehende Adresse erfolgen. Folgendes Symbol auf den Elektro-Altgeräten, Batterien oder Akkus kennzeichnet, dass sie nicht über den Hausmüll entsorgt werden dürfen:

Die Batterie kann explodieren oder entzündliche Gase freisetzen, wenn sie falsch behandelt, zerstört oder ein falscher Batterietyp eingesetzt wird. Die Batterie nicht wieder aufladen, zerlegen, extrem hohen Temperaturen aussetzen oder ins Feuer werfen.

Auf schadstoffhaltigen Batterien finden Sie jeweils Hinweise in Form von Abkürzungen auf die Inhaltstoffe Cadmium (Cd), Quecksilber (Hg) und Blei (Pb).

XLOCK by data mobile Landstrasse 35,37,39 A-6911 Lochau +43/5574 43654-0

Batteriewechsel Unterschreitet die Batteriekapazität eine bestimmte Grenze, leuchtet beim Vorhalten eines Transponders die blaue LED auf und es ertönt ein 8-maliges Tonsignal. Es wird empfohlen die Batterie umgehend zu wechseln: 1. Schraube der Batteriefachabdeckung lösen und den Batteriedeckel entfernen.

2. Leere Batterie entnehmen und die neue Batterie einsetzen.

3. Batteriefach schließen und mit der Schraube fixieren.

www.xlockgroup.com info@xlockgroup.com

9
