PRÁCTICA PREPROFESIONAL TERMINAL II
AUTOR:
RONALDO JHONY PICHEN GALLO
DOCENTE: ARQ. JUAN CARLOS CÉSPEDES BRACAMONTE
Razón social: SOLTELEC INGENIEROS E.I.R.L.
RUC: 20559962962
Tipo de empresa: Ejecutor de Obras
Condición:Activa
Área de desarrollo de actividades: Área de proyectos y obras
El desarrollo de este informe, que hago de conocimiento, con el propósito de vincular los conocimientos adquiridos en los años de estudio en una experiencia curricular de inserción en el mundo laboral vinculada a los conocimientos teórico-prácticos en parte en la elaboración de expedientes técnicos y ejecución de obras con su respectivo análisis acorde a Reglamento Nacional de Edificaciones; a fin de concluir con el grado académico de bachiller terminando el curso de Práctica Preprofesional Terminal II
Durante el período de prácticas preprofesionales en la empresa se realizaron diversas actividades para la realización de los eventos, dichas labores son las siguientes:
• Asistente del jefe de proyectos para la elaboración de expedientes técnico: Apoyo técnico en la elaboración y diseño de los planos arquitectónicos, así como también realizar los metrados, costos y presupuestos del proyecto.
• Asistente del ingeniero de seguridad, salud ocupacional y medio ambiente (SOOMA): Soporte técnico en realizar las inducciones a los trabajadores, identicar peligros y riesgos dentro de la obra, coordinar la instalación de señalética según las necesidades que se requiera y ejecutar las inspecciones de EPP.
El terreno objeto del proyecto tiene una forma Poligonal e Irregular, con un área total (Según Copia de Título de Propiedad del predio con código: P14040717, de 4,307.40 m2 y un perímetro 324.40 ml.
Una de la característica común en el sector de El Porvenir es la carencia de servicios deportivos y de recreación en buen estado o bien establecidos, situación que se observa en la localidad del Sector Central Barrio 2 es por esta razón que para mejorar una adecuada y eciente condición deportiva, a solicitud de los pobladores de la localidad del Sector Central Barrio 2 hacia el gobierno local, se realizará el proyecto de mejoramiento del polideportivo “Santa Isabel”.
El proyecto se ejecutará dos canchas de futbol con grass sintético una losa multideportiva y de vóley, área de juegos infantiles, dos ambientes de guardianía, tópico, ocina administrativa, depósito de materiales deportivos y por ultimo módulos de Servicios higiénicos, vestidores y duchas: Hombres, mujeres y discapacitados.
(08/05/2023 - 12/05/2023)
Día 08:

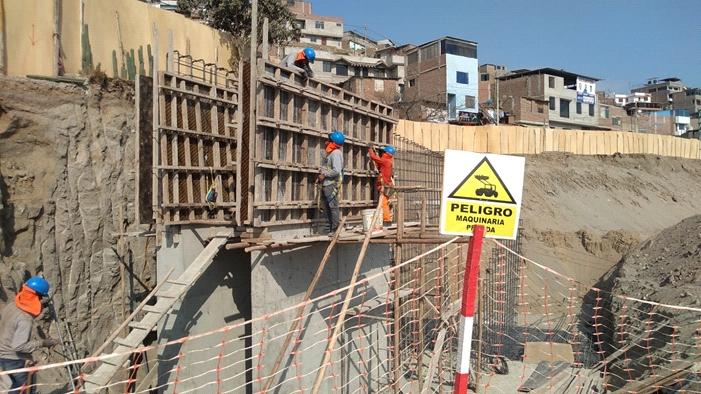

Se realizó la ejecución del encofrado la pantalla y corona del muro de contención, a su vez se hizo la supervisión de la ejecución verificando el empleo de madera tornillo y plancha de fenolico 18mm con el objetivo de contener el concreto vaciado, así mismo tener la capacidad suficiente para resistir la presión resultante de la colocación y vibración del concreto, soportar su propio peso, el concreto fresco y las sobrecargaspropiasdelvaciado.
Consideraciones y observaciones:
• El encofrado del muro debe estar siempre vertical, lo que se puede verificar con el uso de una plomada.
• Las juntas de los paneles son sellados para evitar fugas de agua con cemento, utilizando para ello el papeldelasbolsasdecemento.
• Secolocódadosdeconcreto,atadosenlasvarillasverticalesquemejoraelrecubrimientodelmuro.
• El encofradollevapuntalesytoma puntas convenientementedistanciadosparasoportar elvaciado deconcreto
Día 08:
(08/05/2023 - 12/05/2023)
Los medios positivos de ajustes de parantes inclinados a puntales fueron previstos y todo asentamiento fue eliminado durante la operación de colocación de concreto. Los encofrados fueron arriostrados contra las deflexiones laterales. Se proveo aberturas temporales en las bases de lo encofrados para facilitar la limpieza e inspección antes de que el concreto sea vaciado.
Consideraciones y observaciones:
• El tamaño y distanciamiento o espaciado de los pies derechos y largueros fue determinado por la naturaleza del trabajo y la altura del concreto a vaciar quedandoacriteriodelingenierosupervisordichostamañosyespaciamiento.
• Se preveo las aberturas temporales en las bases de los encofrados, para facilitar la limpieza e inspección antes de que el concreto sea vaciado.
• Los encofrados fueron arriostrados para prevenir el deflexiones laterales.
(08/05/2023 - 12/05/2023)
Día 09:
Se realizó el trazo y nivelación para la ejecución de la habilitación del acero corrugado Fy= 4200 kg/cm2 para la zapata y dentellón delmurodecontenciónMC-01.
El acero se arma sobre dados de concreto para facilitar el recubrimiento del concreto, a su vez evitar la corrosión del acero al estar en el suelo.
Todas las armaduras de refuerzo deberán cortarse a la medida y fabricarse estrictamente como se indica en los detalles y dimensiones mostrados en los planos.
Consideraciones y observaciones:
• El trazo y nivelación se materializa en el terreno, con determinación precisa y exacta los ejes y niveles, así como definir los linderos y establecer las marcas, es decirseñalesfijasdereferenciaconcaráctertemporaly/opermanente.
• Lasvarillasutilizadasparalazapatassonde1"y1/2"
• Lasvarillasde1"tieneundoblesmínimode4diámetroylas1/2"son3dediámetro, dobladasenfrío
(08/05/2023 - 12/05/2023)
Día10:

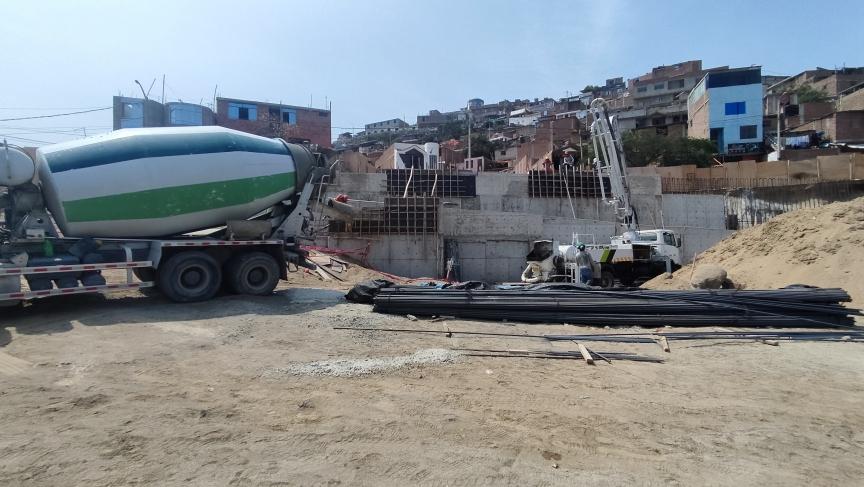

Se ejecutó la partida del vaciado de concreto de la corona del muro de contención MC02 y 03, así como las pantallas del muro de contenciónMC-02y04.
La resistencia a la compresión que tiene el concretoesdeF´C 210Kg/cm² con cemento MS y el tamaño máximo de agregados es HUSO 67 ASTM de 3/4" con adictivos especialesdefraguadoestándar
El concreto es mezclado en planta y llega a la obra listo para el vaciado. La dosificación serealizaporpeso,controlandoloscambios de agregados por humedad y absorción en plantastotalmentecomputarizadas.
Consideraciones y observaciones:
• Los aditivos acelerantes tienen el propósito de lograr que el concreto desarrolle resistencia rápidamente, por lo tanto aceleran el proceso de fraguado del cemento. El empleo de este aditivo es útil cuando se desea descimbrar rápido para acelerar el programa de construcción.
• El supervisor revisa que le precinto este sellado, así como también se evite cualquier adición de agua, cemento o aditivo en obra, que alterará su diseño y puede ser perjudicial para la calidad del concreto.
(08/05/2023 - 12/05/2023)
Día 11:
Se realizó la ejecución de desencofrado de las coronas y pantallas del muro de contención efectuando con precisión y asegurando contra cualquier desplazamiento.
El día anterior que se hizo el vaciado de concreto, se empleo el vibrador que es habitual que en el muro se vibre desde la parte superior y es difícil de evitar que el vibrador toque el armado, o toque el encofrado. Por tal motivo al desencofrar dependerádelcuradoparagarantizarque elarmadovaatrabajarcorrectamente.
Consideraciones y observaciones:
• Apenasseretiróelencofrado,seprocedeelcurado,porlomenosdurante7días.
• Lasupervisióninspeccionólasuperficie,verificandoquenosehayanproducidocangrejeras.
• Se retiró el encofrado sin producir sacudidas ni choques en la estructura. Se recomendó el empleode patasdecabraparaestaacción.
Día 11:
(08/05/2023 - 12/05/2023)
También se realizó la ejecución de encofrado de pantallas del muro de contención, por otro lado se hizo la habilitación vertical del acero corrugado Fy= 4200 kg/cm2 para la pantalla del muro de contención MC-01 y por ultimo se realizó el tarrajeo de la losa de techo, encofrar las columnetas de las tuberías de ventilación y los dinteles de las puertas de los módulos de servicio.
Consideraciones y observaciones:
• Paraelarmadodeldintel,serecomendóhacerlodeunaprofundidadde0.25mporseguridad ytenermejoramarreentrelosmuros
• La superficie de la losa se aplico en dos capas para el tarrajeo, la primera capa llamada “pañeteo”,seproyectasimplementeelmorterosobreelparamento,ejecutandopreviamente las cintas o maestras encima de las cuales se corre una regla, luego cuando el pañeteo ha endurecido se aplica la segunda capa para obtener una superficie plana y acabada.Se dejará lasuperficielistaparaaplicarlapintura,segúnseaelcaso.
(08/05/2023 - 12/05/2023)
Día 12:
Serealizólaejecucióndeencofradodepantallasdelmurodecontención,elencofradodeberáserdiseñados y construidos en tal forma que resistan plenamente, sin deformarse, el empuje del concreto al momento del vaciadoyelpesodelaestructura.
Consideraciones y observaciones:
• Los encofrados son convenientemente humedecidos antes de depositar el concreto y sus superficiesinterioresdebidamentelubricadasparaevitarlaadherenciadelmortero.
• Antesdeefectuarlosvaciadosdeconcreto,elSupervisorinspeccionarálosencofradosconel fin de aprobarlos, prestando especial atención al recubrimiento del acero de refuerzo, los amarresylosarriostres.
• Los orificios que dejen los pernos de sujeción deberán ser llenados con mortero, una vez retiradoestos.
Día 12:
(08/05/2023 - 12/05/2023)
También se finalizo la ejecución de la habilitación vertical del acero corrugado Fy= 4200 kg/cm2 para la superficie de la pantalla del muro de contención MC-01, a su ves el encofrado de la zapata, por ultimo se realizó el desencofrado de las columnetas de las tuberías de ventilación y los dinteles de las puertas de los módulosdeservicio.
Consideraciones y observaciones:
• Todo encofrado, para volver a ser usado no deberá presentar alabeos ni deformaciones y deberáserlimpiadocuidadosamenteantesdesercolocadonuevamente.
• El desencofrado de los paneles y soportes se debe hacer cuidadosamente y en forma tal, que permitaalconcretotomargradualyuniformementelosesfuerzosdebidosasupesopropio.
• Al emplear madera de eucalipto, se empleará tarrajeos para obtener superficies satisfactorias, se preparará un mortero C:A, 1:3, debiéndose cuidar la calidad de la arena, la cual no debeserarcillosa.
