PRÁCTICA PREPROFESIONAL TERMINAL II
AUTOR:
RONALDO JHONY PICHEN GALLO
DOCENTE: ARQ. JUAN CARLOS CÉSPEDES BRACAMONTE
Razón social: SOLTELEC INGENIEROS E.I.R.L.
RUC: 20559962962
Tipo de empresa: Ejecutor de Obras
Condición:Activa
Área de desarrollo de actividades: Área de proyectos y obras
El desarrollo de este informe, que hago de conocimiento, con el propósito de vincular los conocimientos adquiridos en los años de estudio en una experiencia curricular de inserción en el mundo laboral vinculada a los conocimientos teórico-prácticos en parte en la elaboración de expedientes técnicos y ejecución de obras con su respectivo análisis acorde a Reglamento Nacional de Edificaciones; a fin de concluir con el grado académico de bachiller terminando el curso de Práctica Preprofesional Terminal II
Durante el período de prácticas preprofesionales en la empresa se realizaron diversas actividades para la realización de los eventos, dichas labores son las siguientes:
• Asistente del jefe de proyectos para la elaboración de expedientes técnico: Apoyo técnico en la elaboración y diseño de los planos arquitectónicos, así como también realizar los metrados, costos y presupuestos del proyecto.
• Asistente del ingeniero de seguridad, salud ocupacional y medio ambiente (SOOMA): Soporte técnico en realizar las inducciones a los trabajadores, identicar peligros y riesgos dentro de la obra, coordinar la instalación de señalética según las necesidades que se requiera y ejecutar las inspecciones de EPP.
El predio donde se ubica el Polideportivo “La Bombonera” es un área destinada a recreación pública y se ubica entre la Ca. Ricardo Palma, Calle San Jorge, Ca. San Carlos y lotes 1, 2. del pueblo Joven Miguel Grau, distrito del Porvenir, cuenta con un área de 8,164.14 m2. La Municipalidad Distrital de El Porvenir cuenta con Título de Propiedad del predio.
Por tal motivo el Distrito carece de espacios para la realización de actividades cívicas, culturales, sociales y de bienestar familiar y de buenas costumbres para benecio de todos los pobladores del lugar, por lo tanto, el proyecto se orienta a mejorar la calidad de vida, con la nalidad de garantizar que los niños y jóvenes desarrollen sus capacidades y potencialidades con lo cual puedan acceder en mejores condiciones de vida.
El proyecto tiene un área total de 13,743.55. m El terreno se dispone de un área con pendiente irregular, donde se ejecutará dos losas deportivas multiusos, una cancha de futbol con grass sintético y tribunas, zona de juegos infantiles, cafetería y área de recreación pasiva.
(03/04/2023 - 05/04/2023)
Día03y05:
Se realizó el diseño arquitectónico del proyecto Polideportivo “La bombonera” para el expediente técnico, respectando las metas físicasdelperfiltécnico.
• Corrección y replanteo del “Plano General arquitectónico” del perfil técnico para el expedientetécnico.
• La orientación de las dos losas multiusos y la cancha de futbol es de Noreste conungirode23°,paraevitarqueelsol deslumbrealosusuarios.
• Para el diseño las rampas se baso en el reglamento A.120 “Accesibilidad Universal en Edificaciones” en el artículo6incisoBseaplicoladiferencia de nivel en dos tramos de 0.50m con pendiente máxima de 8% con una longitud de 6.25m, cumpliendo con lo establecidoenelreglamentoactual.
• El ancho de la rampa es de 1 50m, contando con dos tramos y un descanso para el cambio de dirección e integrando en la circulación área verde y escaleras semejando a un diseño de escadaconrampas.
(10/04/2023 - 14/04/2023)
Día10y12:
Se realizó el diseño de las pergolas y cambio de mobiliario para la zona de cafetería.
• Corrección y replanteo del diseño original de las pergolas y mobiliarios del “Plano General arquitectónico” del perfil técnico para el expediente técnico.
REPLANTEO DE PERGOLAS Y MOBILIARIOS
Consideraciones y observaciones:
• Se observo que el diseño original de las pergolas y los mobiliarios eran muy planos y pesados para la zona, faltando ergonomíaparalosusuarios.
• Se considero el nuevo diseño de las pergolas y los mobiliarios por ser más estético, ergonómico y antropométrico paralazonadecafetería
DISEÑO ORIGINAL DE PERGOLAS Y MOBILIARIOS
(10/04/2023 - 14/04/2023)
Día13y14:
Serealizóeldiseñodelmuróperimétricodelproyecto.
• Corrección y replanteo del diseño original del muro perimétrico del “Plano General arquitectónico” del perfiltécnicoparaelexpedientetécnico.
REPLANTEO DEL MURO PERIMÉTRICO
DISEÑO ORIGINAL DEL MURO PERIMÉTRICO
REPLANTEO DEL MURO PERIMÉTRICO
DISEÑO ORIGINAL DEL MURO PERIMÉTRICO
Consideraciones y observaciones:
• Al observar detenidamente el diseño original del muro perimétrico, se puede notar que era bastante sencillo y carecía de elementos que permitieran una visión adecuada del polideportivo desde su exterior Esto impedía crear un ambienteacogedorparalosusuariosyvisitantesdellugar.
• Se ha llevado a cabo una corrección en el diseño del muro perimétrico con el fin de proporcionar una vista clara y visible del polideportivo desde el exterior. Para lograr este objetivo, se ha adoptado un enfoque minimalista en el diseño, evitandolasobrecargadeelementosarquitectónicosinnecesarios.
REPLANTEO DEL MURO PERIMÉTRICO
REPLANTEO DE PERGOLAS Y MOBILIARIOS
TRUJILLO - EL PORVENIR
El terreno objeto del proyecto tiene una forma Poligonal e Irregular, con un área total (Según Copia de Título de Propiedad del predio con código: P14040717, de 4,307.40 m2 y un perímetro 324.40 ml.
Una de la característica común en el sector de El Porvenir es la carencia de servicios deportivos y de recreación en buen estado o bien establecidos, situación que se observa en la localidad del Sector Central Barrio 2 es por esta razón que para mejorar una adecuada y eciente condición deportiva, a solicitud de los pobladores de la localidad del Sector Central Barrio 2 hacia el gobierno local, se realizará el proyecto de mejoramiento del polideportivo “Santa Isabel”.
El proyecto se ejecutará dos canchas de futbol con grass sintético una losa multideportiva y de vóley, área de juegos infantiles, dos ambientes de guardianía, tópico, ocina administrativa, depósito de materiales deportivos y por ultimo módulos de Servicios higiénicos, vestidores y duchas: Hombres, mujeres y discapacitados.
Día 17 al 21:
(17/04/2023 - 21/04/2023)
Se realizó la ejecución de la habilitación, armado y colocación del acero corrugado de refuerzo
F’Y=4,200Kg/cm2 para la zapata y pantalla del muro de contención MC-03, para su colocación se hará efectuando con precisión y de acuerdo con los planos, asegurando contra cualquier desplazamiento con alambres de hierro adecuados en las intersecciones.
Consideraciones y observaciones:
• Se consideró que las mallas de acero se formaran mediante el soldado eléctrico de alambre perfilado de acero.
• Todas las armaduras de refuerzo fueron cortados a la medida y fabricados estrictamente como se indica en los detalles y dimensiones mostrados en los planos.
• Los aceros se almacenaron fuera del contacto del suelo preferiblemente cubierto, libre de tierra, suciedad, aceite, grasa y oxidación.
(24/04/2023 - 28/04/2023)
Día 24:

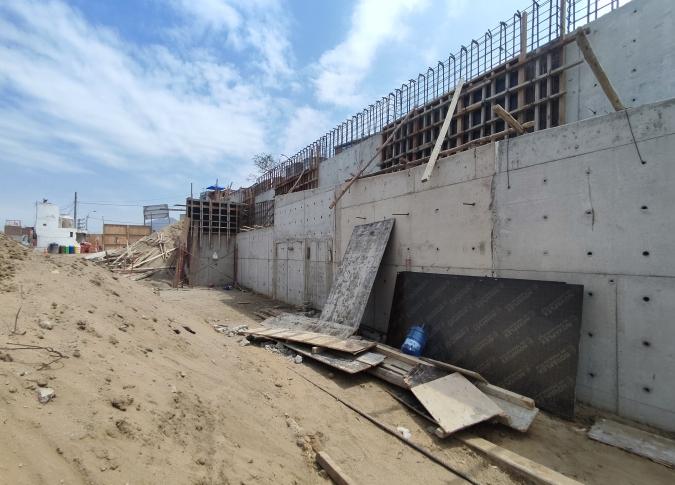

Se realizó la ejecución del encofrado del muro de contención, para esto se empleo madera tornillo y plancha de fenolico 18mm con el objetivo de contener el concreto vaciado, así mismo tener la capacidad suficiente para resistir la presión resultante de la colocación y vibración del concreto, soportar su propio peso, el concreto fresco y las sobrecargas propias del vaciado .
Consideraciones y observaciones:
• Se considero que el encofrado debe ser hermético para prevenir la filtración del concreto.
• Se preveo las aberturas temporales en las bases de los encofrados, para facilitar la limpieza e inspección antes de que el concreto sea vaciado.
• Los encofrados fueron arriostrados para prevenir el deflexiones laterales.
(24/04/2023 - 28/04/2023)
Día 25 y 26:
Se realizó la ejecución de la habilitación del acero corrugado Fy= 4200 kg/cm2 para las columnasycimentacióndelmuroperimétricoparaluegoencofrarvaciarelconcreto.
En la habilitación del acero se empleo el estribaje para amarrar el acero y reforzarlo.
El vaciado del concreto se empezó por las cimentaciones del muro, luego se asentó el ladrillo y por ultimo el tarrajeo del muro.
Consideraciones y observaciones:
• No se permitió redoblado ni enderezamiento en el acero obteniendo en base torsiones y otras formas semejantes en los trabajos fríos.
• No se doblaron ningún acero parcialmente embebida en concreto.
• La colocación de la armadura fue efectuada con precisión y de acuerdo con los planos.
• El recubrimiento de la armadura se logró por medio de estribos tipo anillo.
(24/04/2023 - 28/04/2023)
Día26:
Se ejecutó la partida del vaciado de concretodelmurodecontenciónMC-03.
Día27:
Se ejecutó el corte de terreno para el solado yzapatadelmurodecontenciónMC-02.
Día28:
Se realizó la ejecución de desencofrar el muro de contención MC-02 el cual no mostro evidencias de fallas en los ensayos. Posteriormente se hizo la excavación, nivelado y vaciado del solado para la zapata delmurodecontenciónMC-02.
Consideraciones y observaciones:
• El cemento utilizado fue de Portland tipo I mezclada en un mixer consiguiendo una consistencia uniforme sin segregación.
• En la etapa de consolidación del concreto se efectúo vibrador para llegar a su máxima densidad y evitar formaciones de bolsas de aires, agregados gruesos o de grumos contra la superficie de los encofrados.
• La estructura no mostro evidencias de fallas en los ensayos realizados por el supervisor de obra.
(02/05/2023 - 5/05/2023)

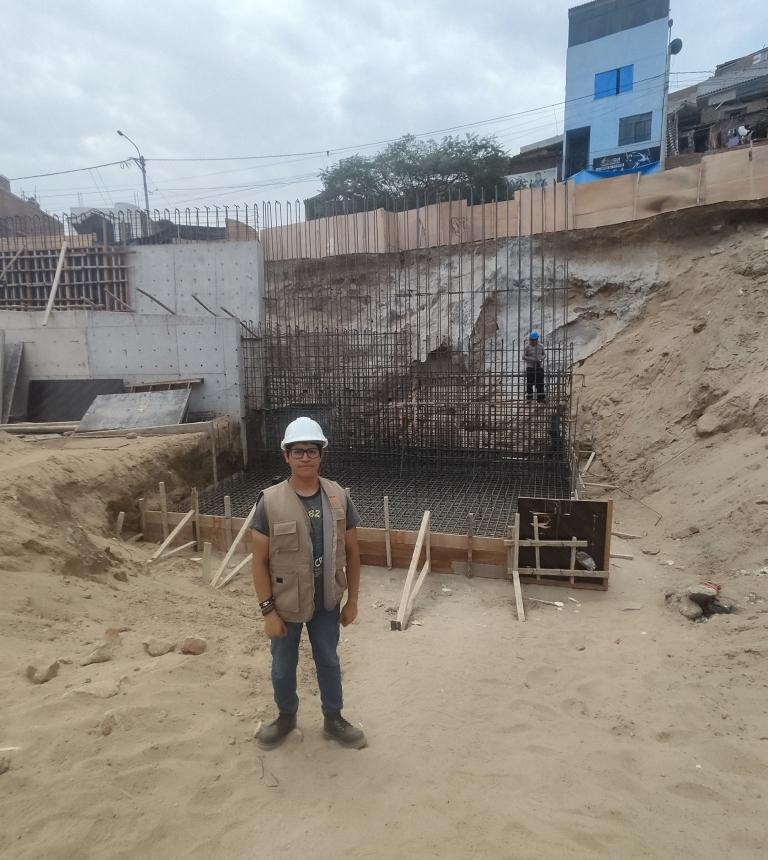

Día 02 al 03:
Se realizó la ejecución de la habilitación, armado y colocación del acero corrugado de refuerzo F’Y=4,200Kg/cm2 para la zapata y pantalla del muro de contención,parasucolocaciónseharáefectuando con precisión y de acuerdo con los planos, asegurando contra cualquier desplazamiento con alambres de hierro adecuadosenlasintersecciones.
Día 04:
Se ejecutó la partida de encofrado y vaciado de concreto de la zapata del murodecontenciónMC-02.
Consideraciones y observaciones:
• Se consideró en el diseño del muro de contención un dentellón que permite dar estabilidadyfuerzacortantequecontrarrestaalafuerzadeslizantedelapendientedelterreno.
• Todas las armaduras de refuerzo fueron cortados a la medida y fabricados estrictamente comoseindicaenlosdetallesydimensionesmostradosenlosplanos.
• En la etapa de consolidación del concreto se efectúo vibrador para llegar a su máxima densidad y evitar formaciones de bolsas de aires, agregados gruesos o de grumos contra lasuperficiedelosencofrados.
(02/05/2023 - 5/05/2023)
Día 5:
Se realizó la ejecución de perfilación y excavación del dentellón del muro de contención MC-01, para su posterior vaciado para el solado y poder hacer la habilitación, armado y colocación del acero corrugado de la zapata.
Consideraciones y observaciones:
• Antesdecomenzarlaperfilación,sedebetrazareláreadeexcavaciónconayudadeltopógrafoquecolocaloscordelesyestacas.
• El fondo de la zanja debe ser humedecido y apisonado, esto evitará que el terreno absorba el aguadelconcreto.
• Lazanjadebeestarasentadoenterrenofirmeysuprofundidadnodeberásermenora80cm.
