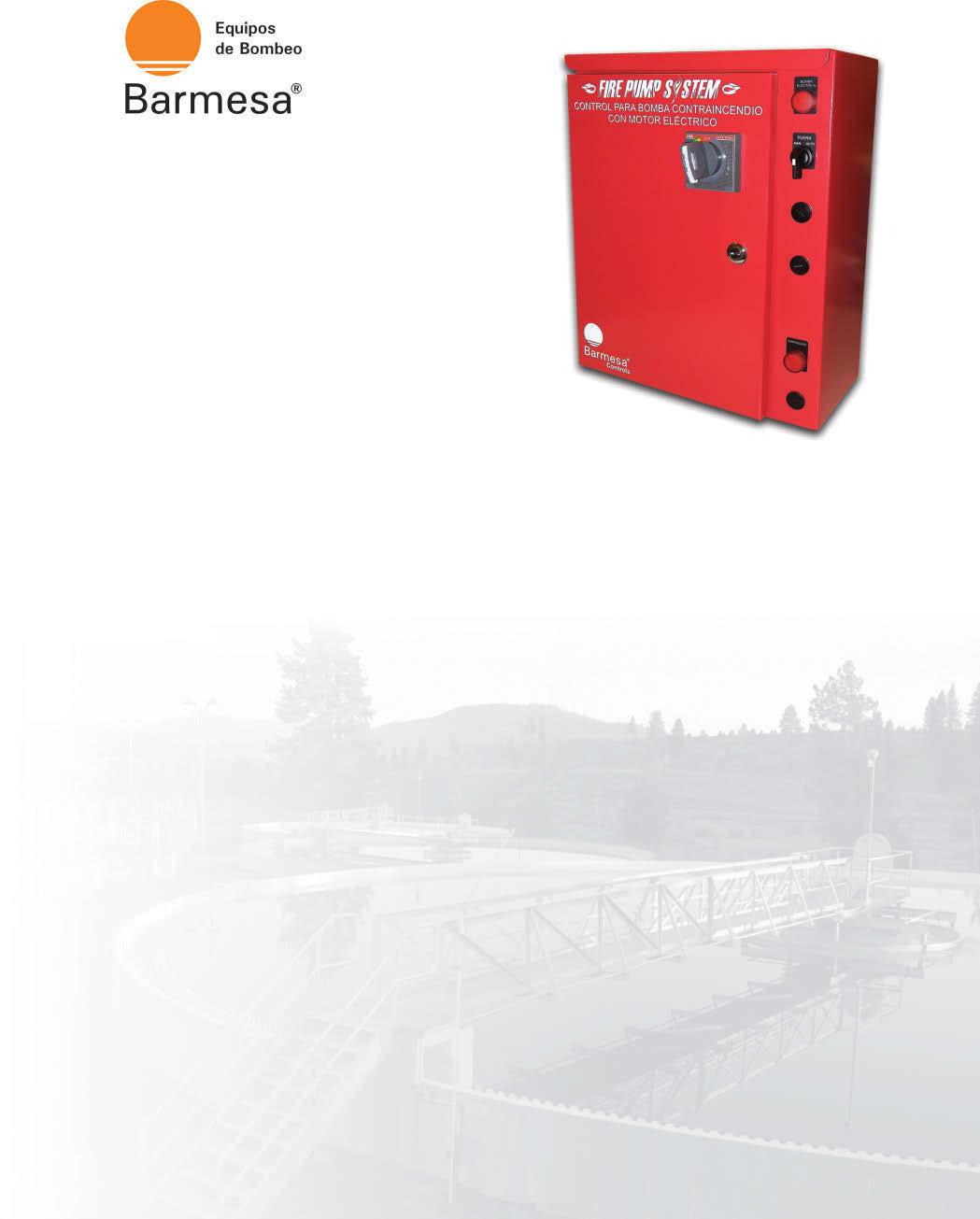

TABLERO PARA EQUIPO CONTRA INCENDIO A TENSIÓN PLENA
barnes.com.mx Este tipo de arranque se recomienda solamente en potencias de 7.5 HP a 25 HP, debido a que en potencias mayores genera golpes de ariete severos en la red hidráulica además de altos consumos de energía. FUNCIONES INTEGRADAS Inicio de secuencia en modo automático por medio de caída de presión (presostato). Operación en modo manual para la puesta en marcha, calibración y verificación de sentido de giro. Retardo al paro ajustable de 0-10 minutos mediante perilla de temporizador. Retardo al paro ajustable de 0-10 minutos de válvula solenoide para el enfriamiento de la bomba mediante perillas de temporizador. PROTECCIONES Por corto circuito. Por ciclo corto Actualizado: 06/03/2017
CARACTERÍSTICAS DEL TABLERO Gabinete metálico tamaño 50x40x20 cm, con protección IP55 color rojo. Mini interruptores para protección de líneas de control. Interruptor tripolar tipo bloqueable en caja moldeada tipo magnético como seleccionador principal, especial para curva "AC3". Contactor tripolar tipo magnético con bobina electrónica de amplio rango de alimentación 110/240 VCA, para aplicaciones con curva "AC3". Clemas de plástico para montaje sobre riel DIN con capacidad de amperaje de 65 amp., para conexión de presostato y válvula solenoide. Selector largo de 3 posiciones para operación Manual-Fuera-Automático. Lámparas piloto tipo led color rojo de 50,000 horas de duración 230 VCA/60 Hz, para indicadores de bomba operando y equipo energizado. Relé temporizador para retardo el paro. Relé temporizador para activación de válvula solenoide para enfriamiento de bomba.
ESPECIFICACIONES
FUNCIONAMIENTO Tablero de control que se utiliza para el arranque y paro de la bomba eléctrica a tensión plena (ATP) de modo manual y automático por medio de un presostato que se conecta en la red hidráulica para sistemas contraincendios.
