Fabricação e Análise Digital - Ar. José Pedro de Sousa
Esta peça escultórica utiliza para a sua fabricação o programa de modelação Rhinoceros 3D. É utilizado o plug-in Grasshopper para a geração de um desenho paramétrico que se possa moldar automaticamente através da automação de comandos predefinidos.
Face às limitações da impressora utilizada, houve o desafio de repartir o objeto em várias secções. São criadas três partes as quais atingem, cada uma, o limite máximo de dimensão da impressora. Deste modo, foi possível a criação de um objeto com a dimensão três vezes superior à inicialmente imposta. Este fator proporcionou um exercício de modelação de peças de encaixe que acrescentam um maior detalhe à composição.

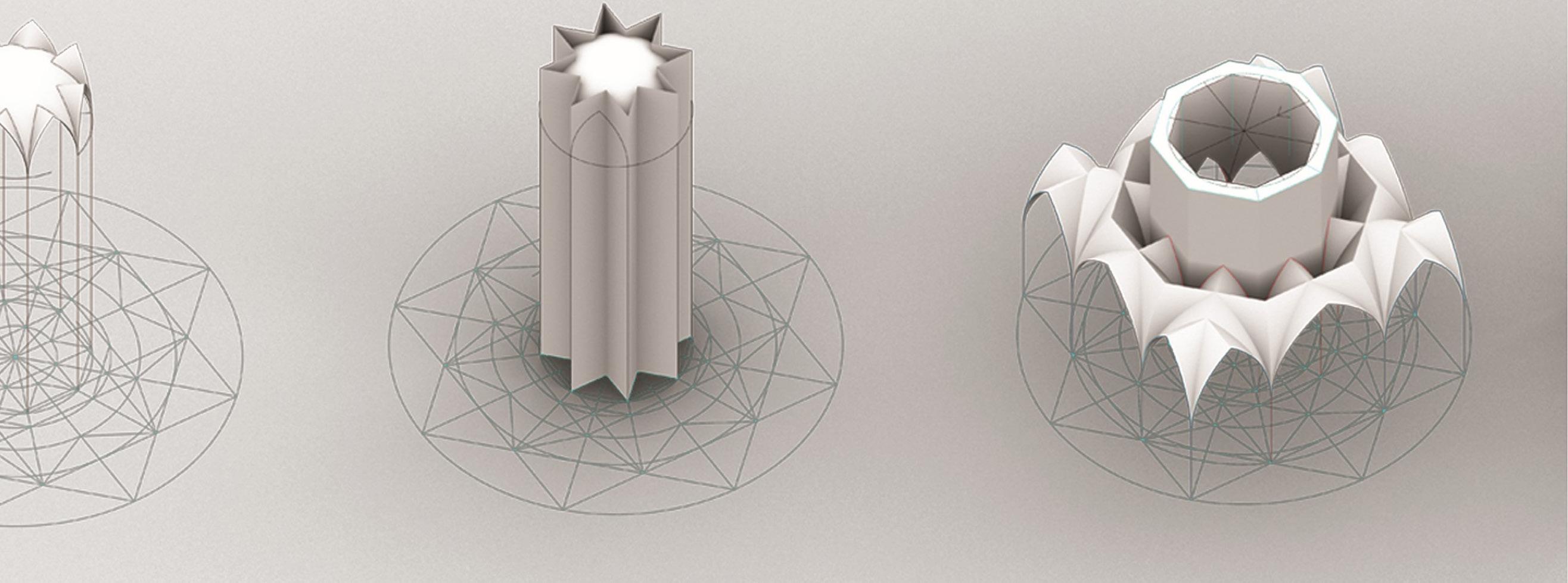

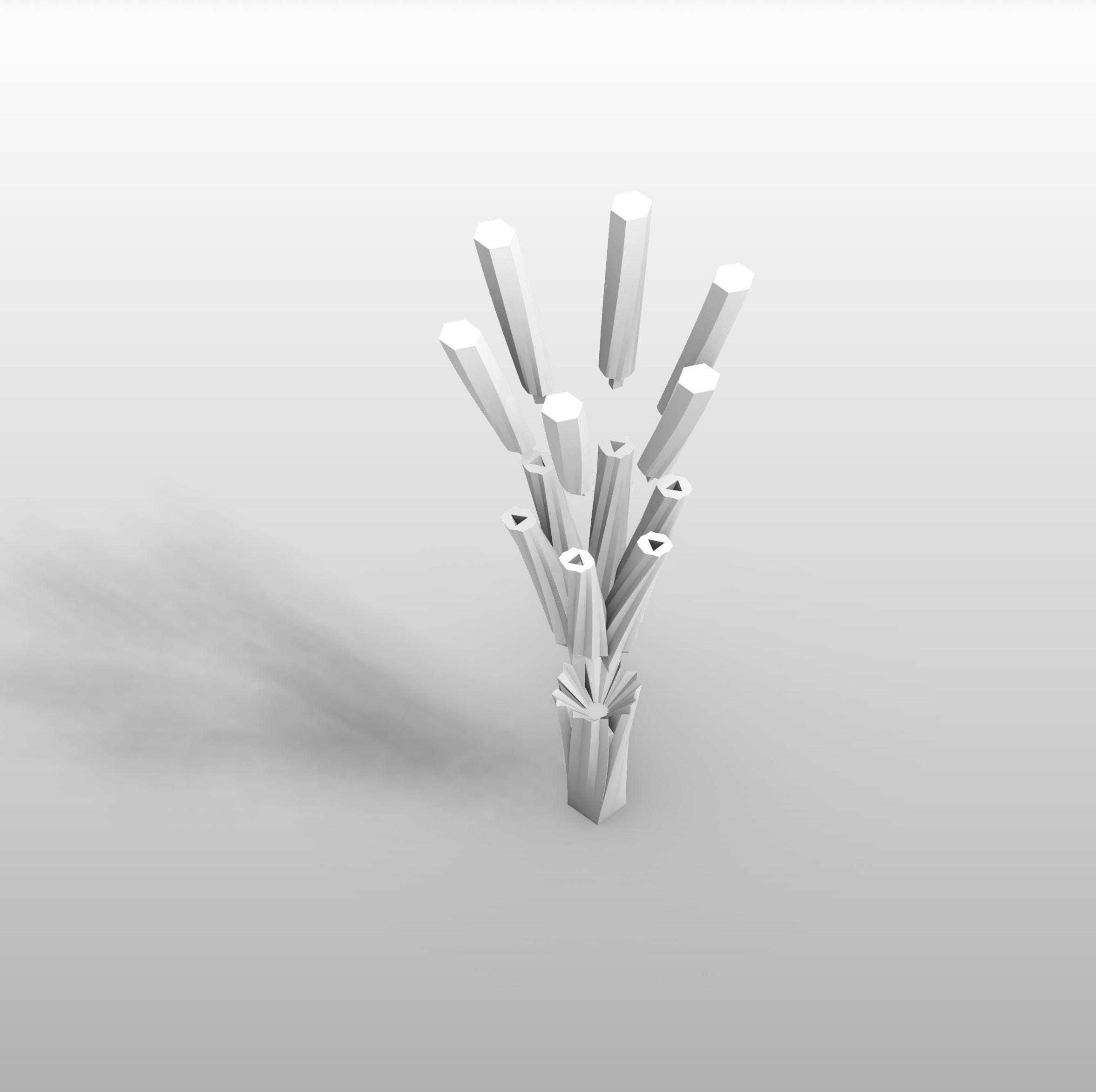

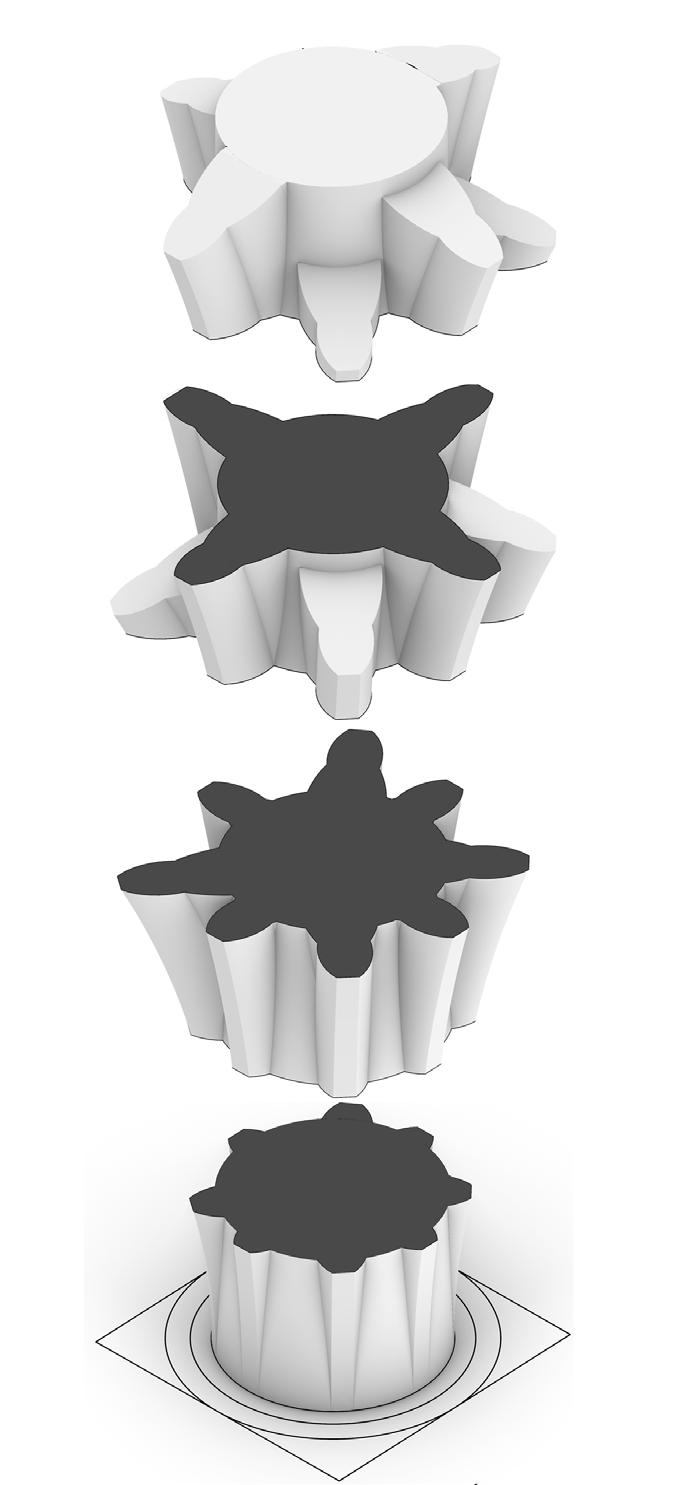

Com inspiração na sagrada família de Gaudi, o desenho da coluna parte da geometria base de um quadrado que se contorce e se transforma sucessivamente em várias formas geométricas.

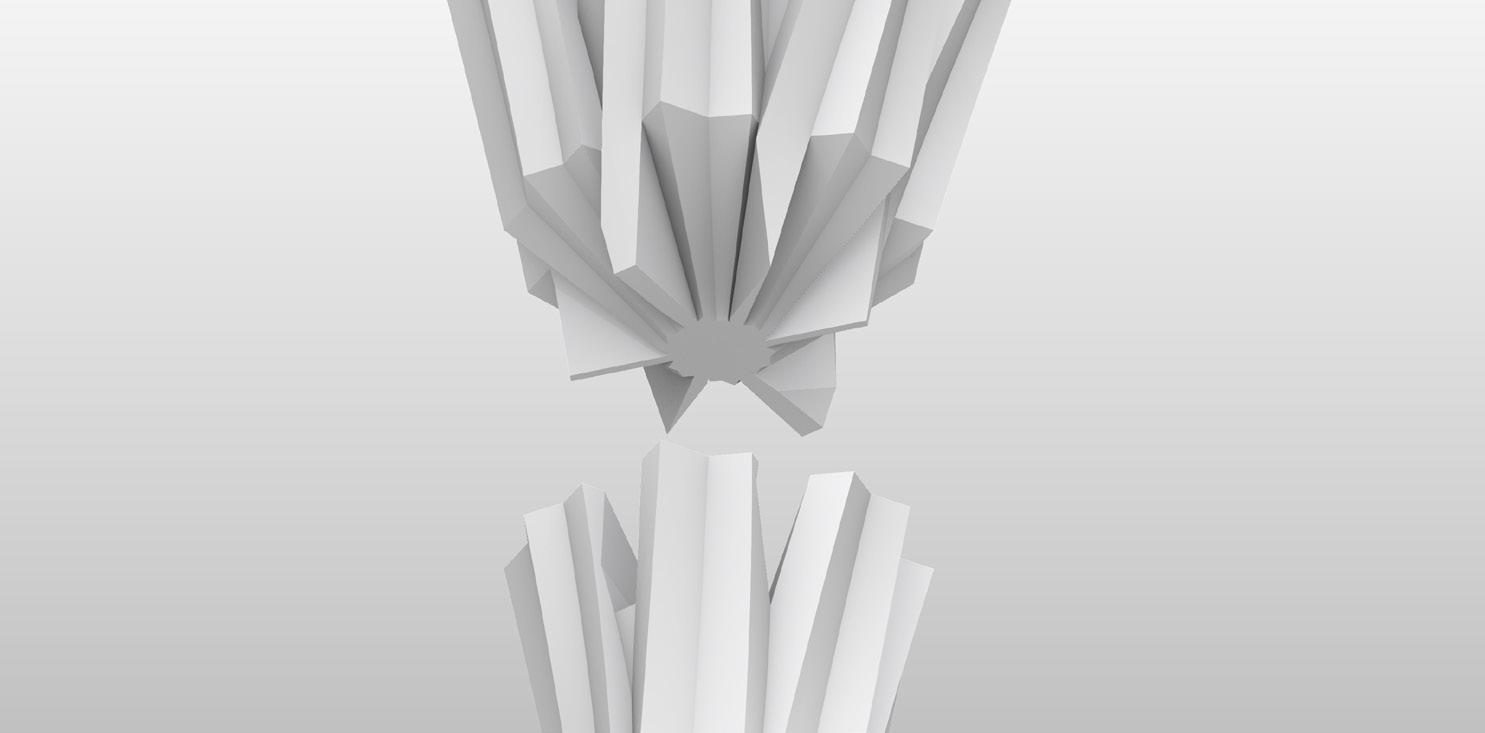

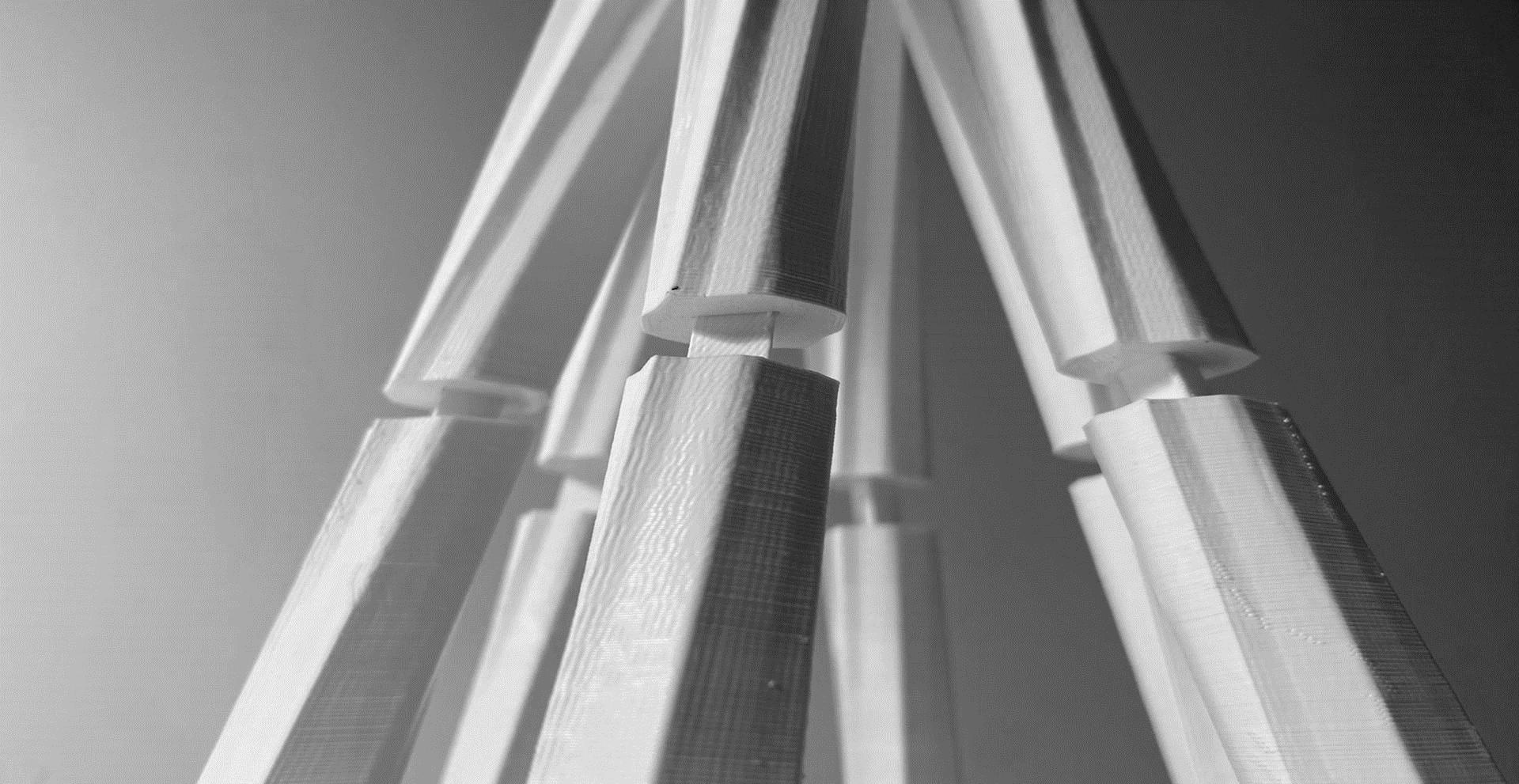

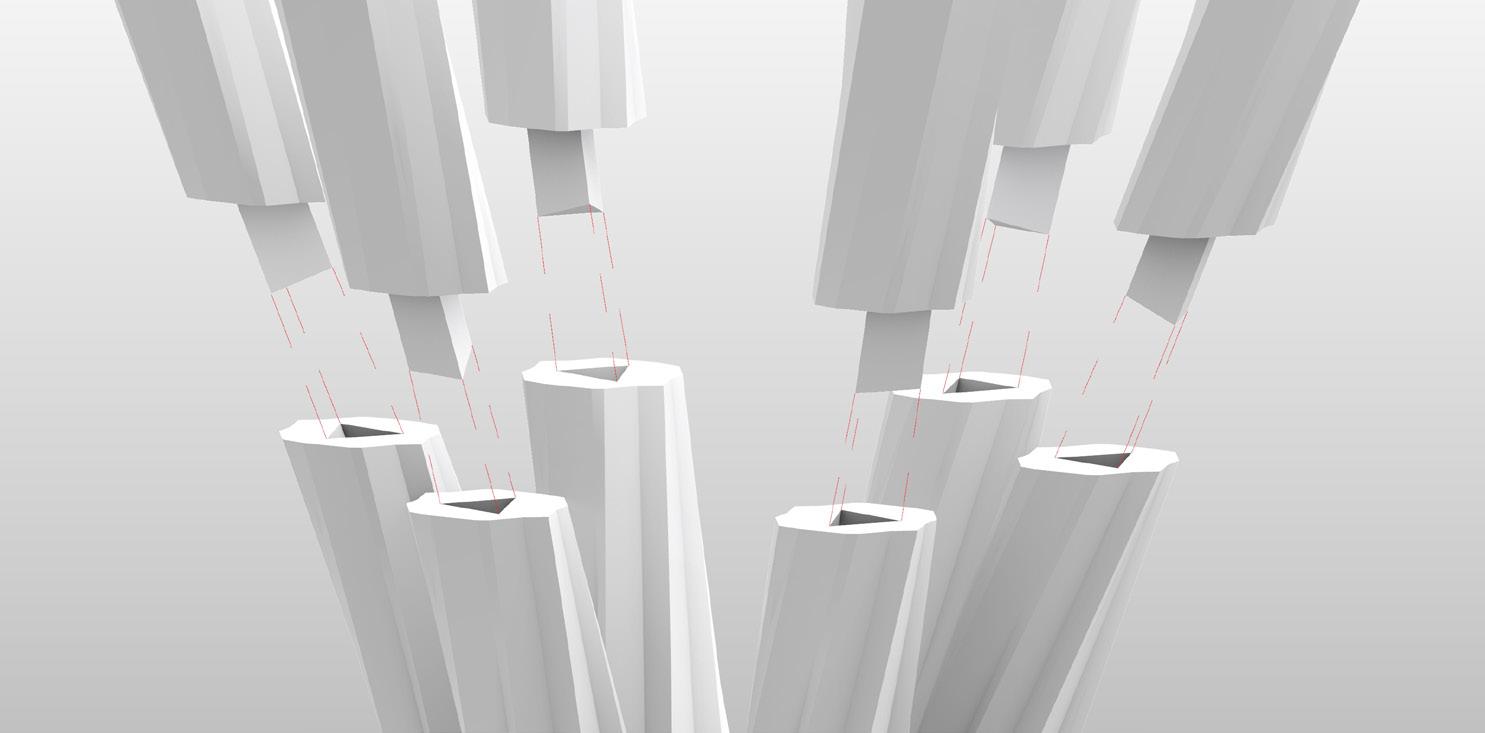

Detalhes entre os encaixes

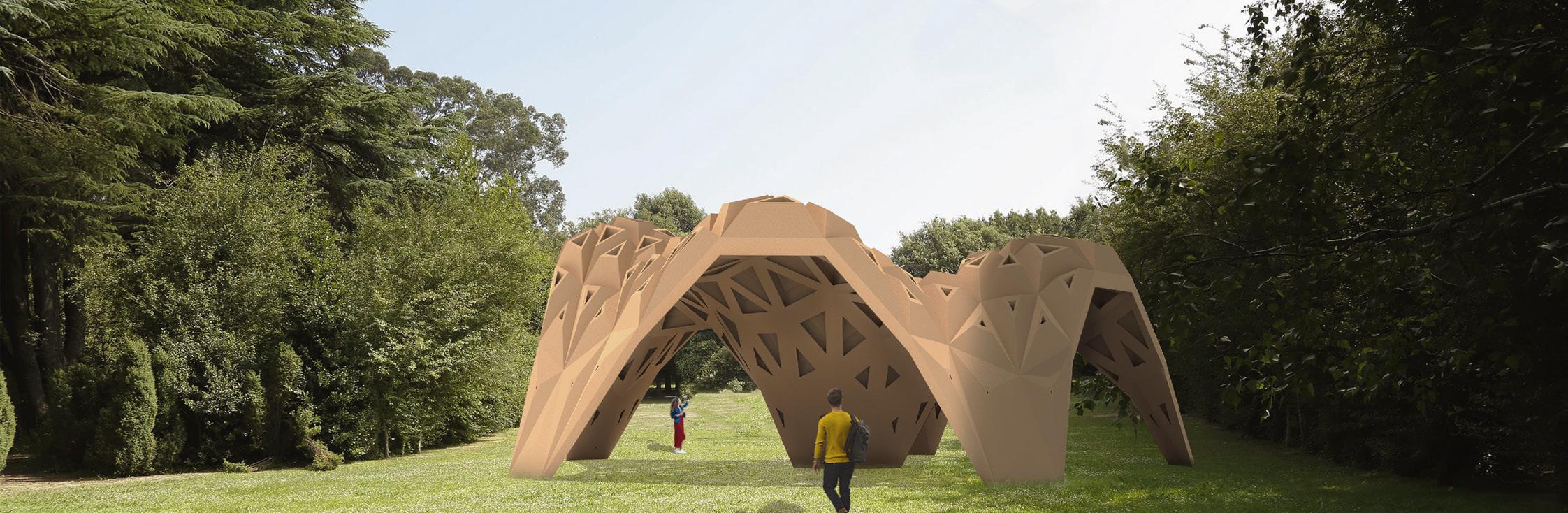

Pavilhão Paramétrico
Fabricação e Análise Digital - Ar. José Pedro de Sousa

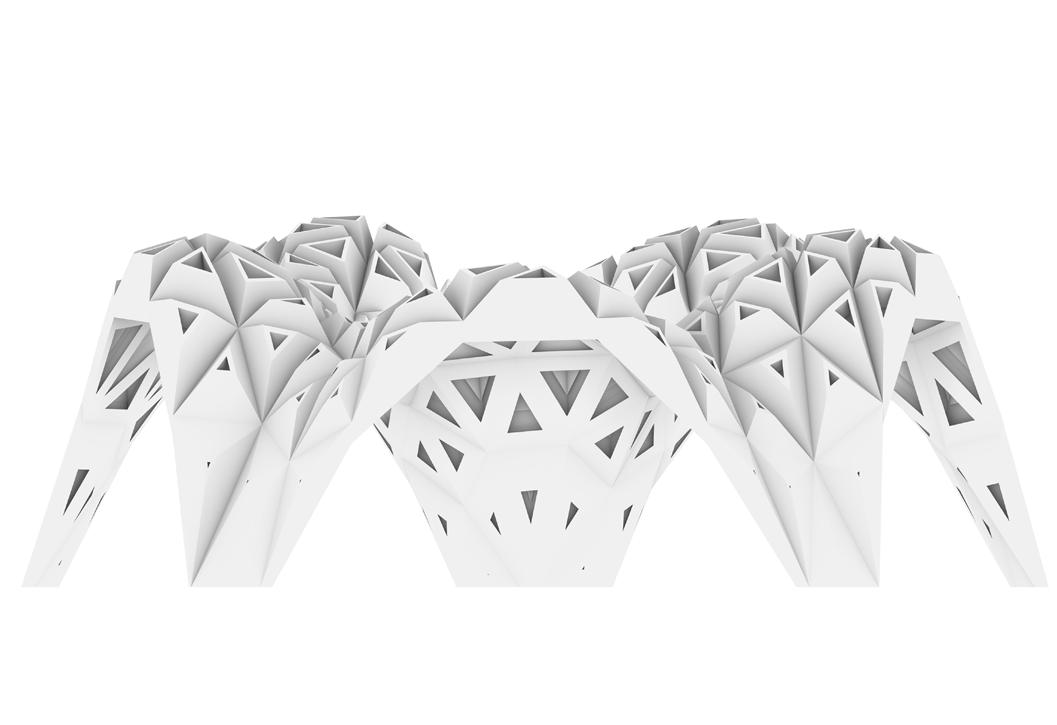

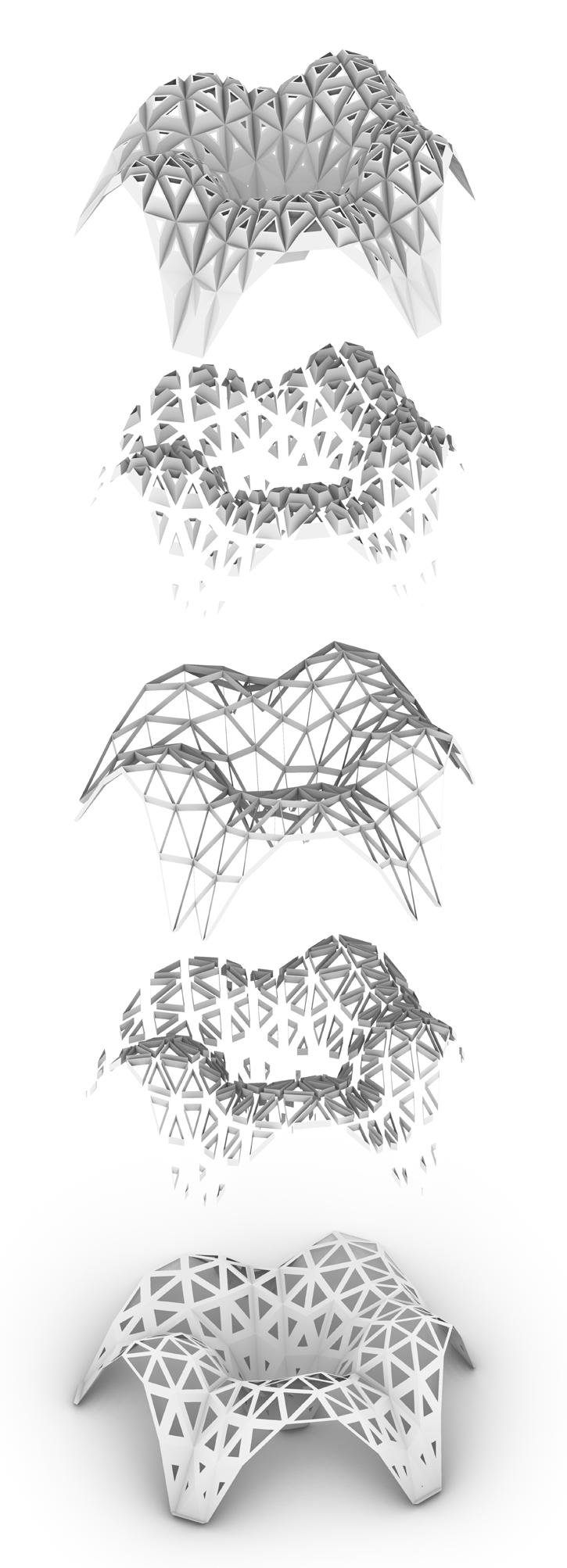

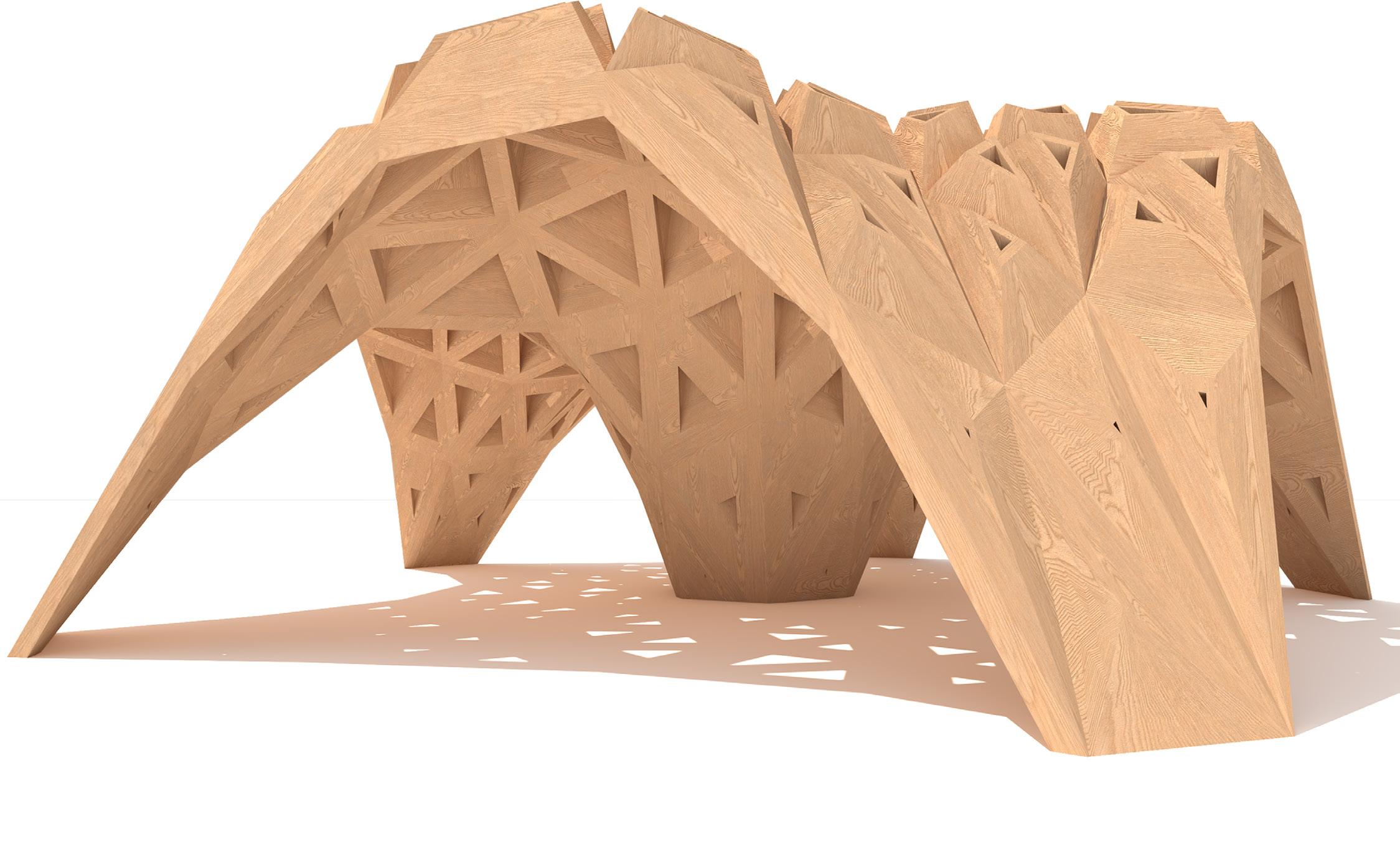

O exercício propõe a criação de um pavilhão exterior como estudo da geração da forma paramétrica através do uso do programa Rhinoceros 3D e do plug-in Grasshopper. A ideia parte da utilização da geometria da catenária como desenho estrutural, que permite conferir estabilidade ao objeto.
Foi criado uma geometria simétrica de um pentágono onde os seus vértices são utilizados como pontas de ancoragem à geometria da catenária. No pano da superfície gerada projeta-se uma malha triangular, que permite rasgar pequenas aberturas. Estas, à medida que a sua cota aumenta, também aumentam de dimensão, tanto em altura como na própria ab-
ertura, projetando a luz no chão. A fabricação é totalmente feita através do plug-in Grasshopper, o qual permite alterar várias predefinições de forma automática. Ouso desta ferramenta é essencial na construção de geometrias complexas.
Alçado frontal

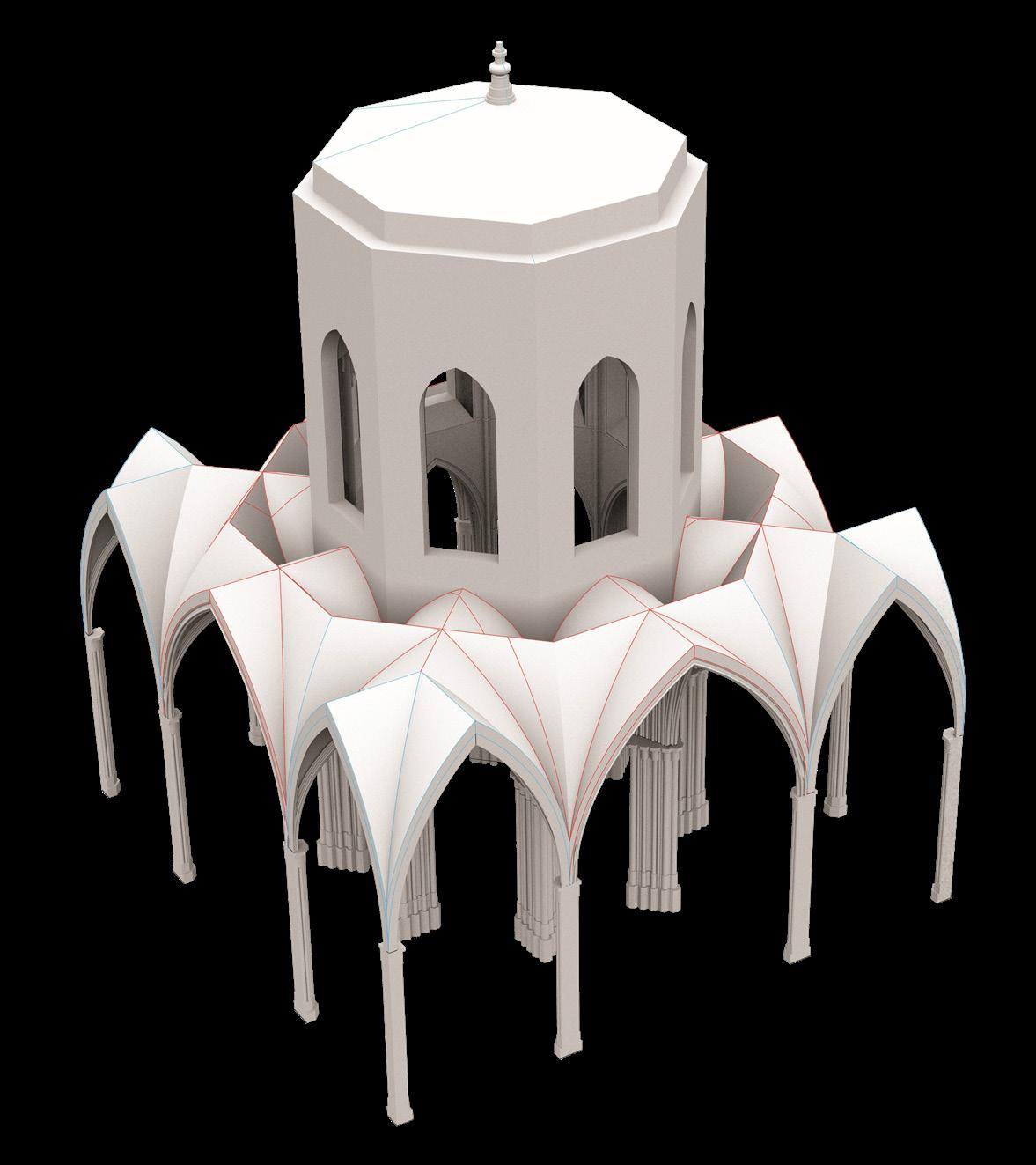

Capela do Fundador
ABÓBADAS - Ar. Maria Alexandra de Castro
A modelação digital foi utilizada como método de estudo para a análise geométrica do conjunto de abóbadas da Capela do Fundador, situada no Mosteiro da Batalha.
A estrutura da abóbada assenta numa planta quadrangular, com um recinto octogonal de abóbadas trapezoidais e uma abóbada estrelada ao centro.
O estudo teve como intuito compreender prioritari-
amente a interseção entre várias superfícies. Demonstra como a modelação tridimensional permite projetar formas complexas de maneira mais simplificada em contraste com o desenho bidimensional.

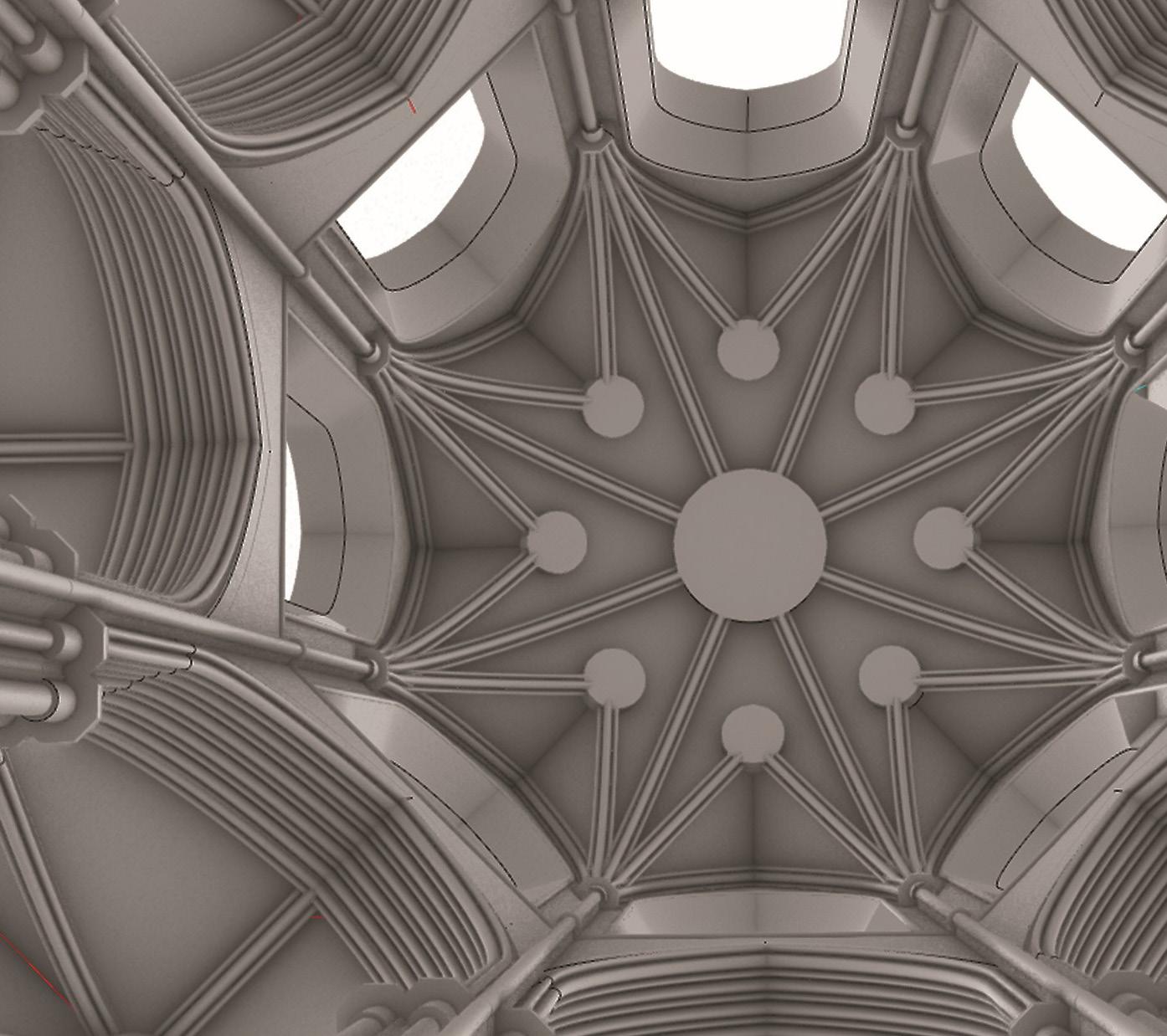

Perspetiva exterior

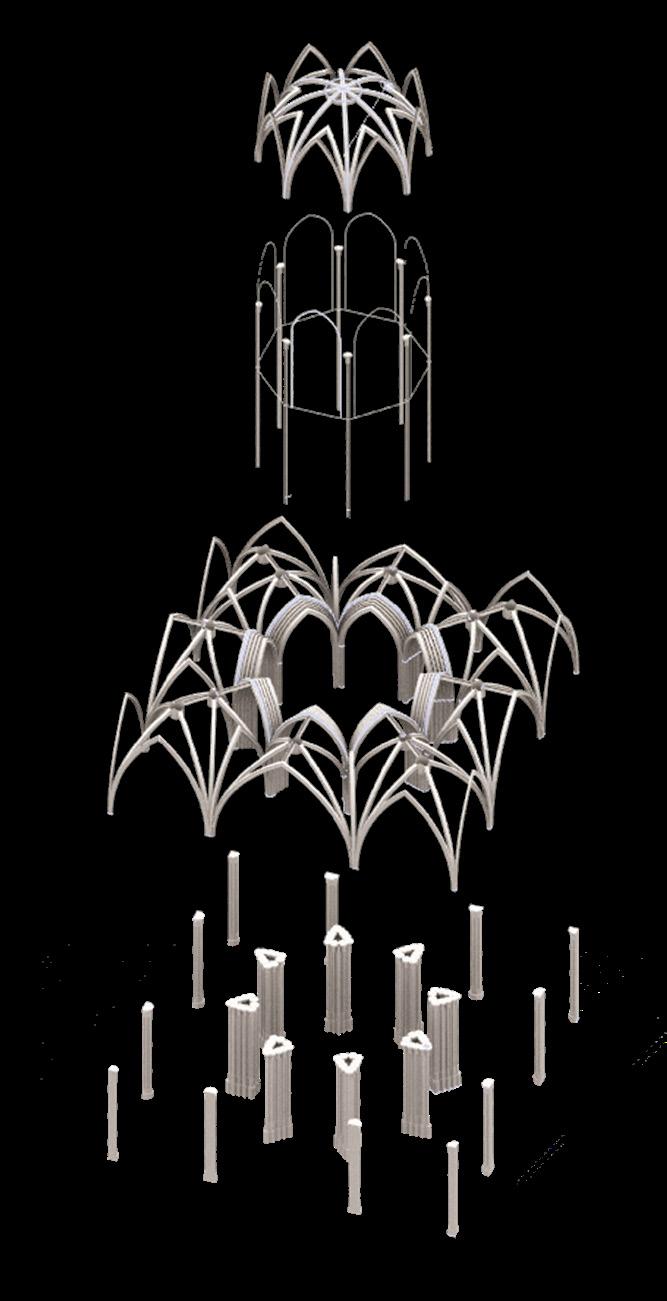

Axonometria explodida Perspetiva interior
Weekend House Straume
Modelação construtiva- Ar. Eliseu Gonçalves
O estudo do projeto norueguês da Weekend House Straume, pelos arquitetos Knut Hjeltnes, expõe os métodos construtivos utilizados.
Com objetivo de esclarecer a sua estrutura são criados esquemas ilustrativos de montagem. A partir dos detalhes construtivos compreende-se o propósito de resistir às condições adversas da costa norueguesa.
Perspetiva

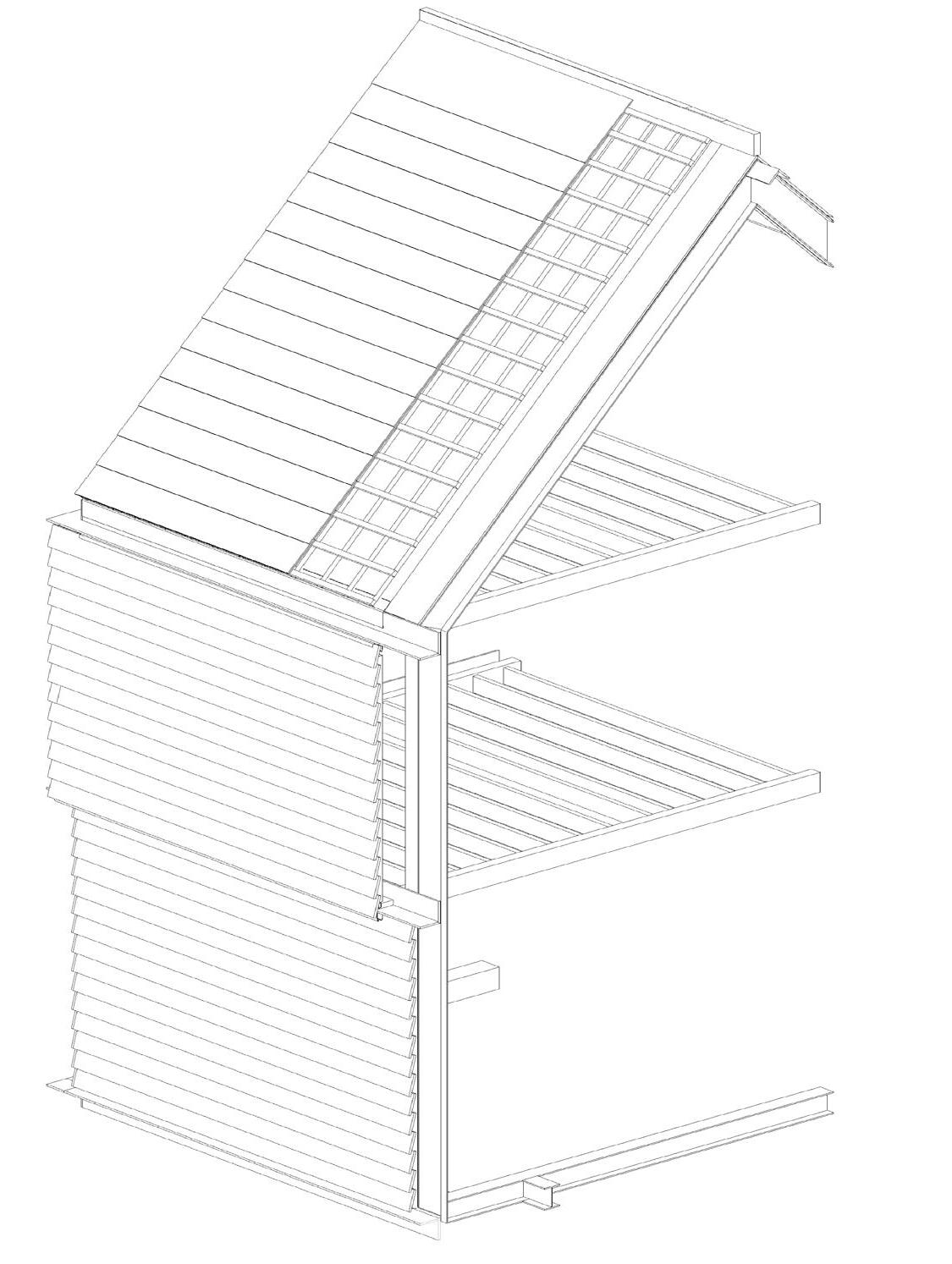

Axonometria

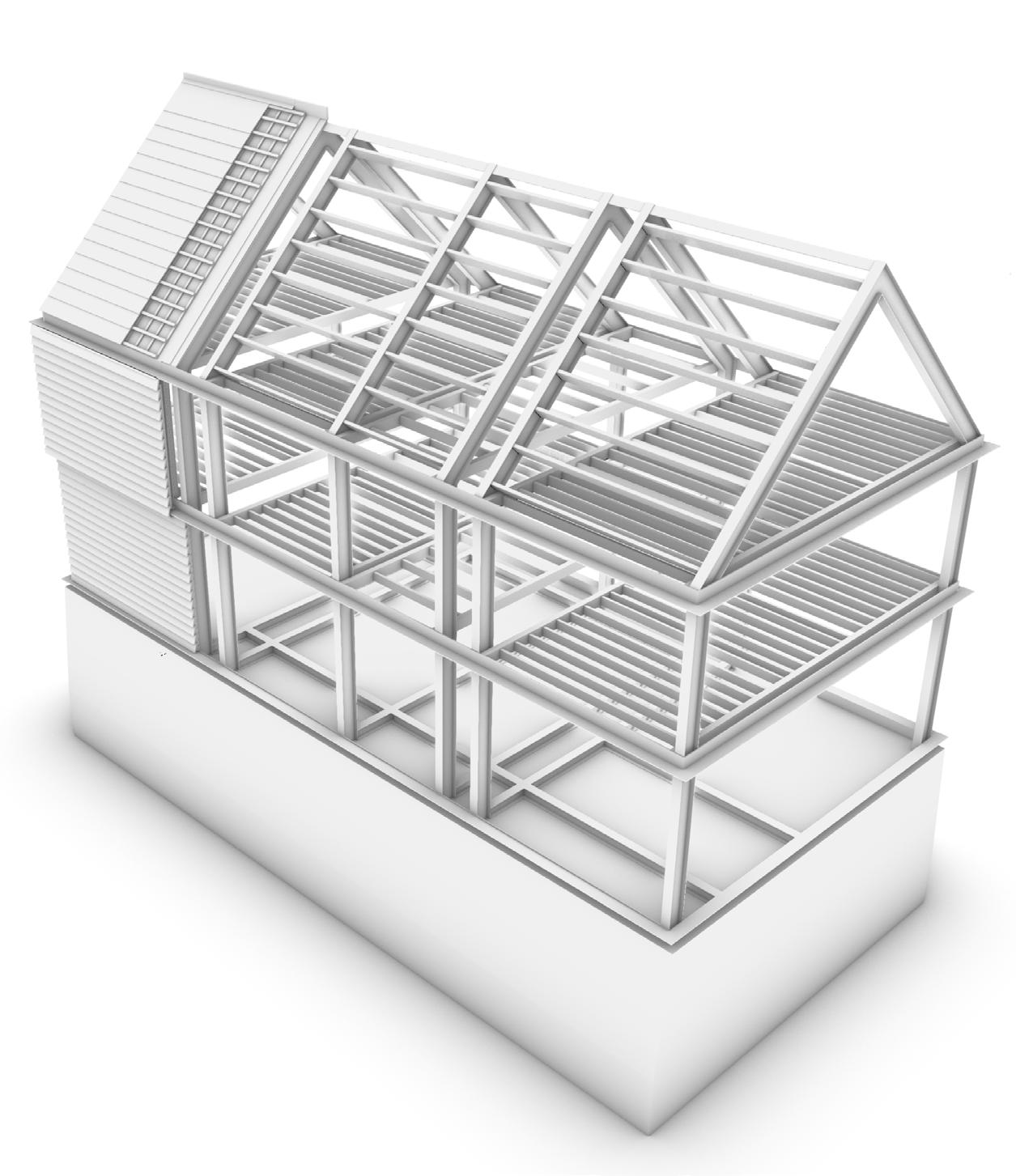

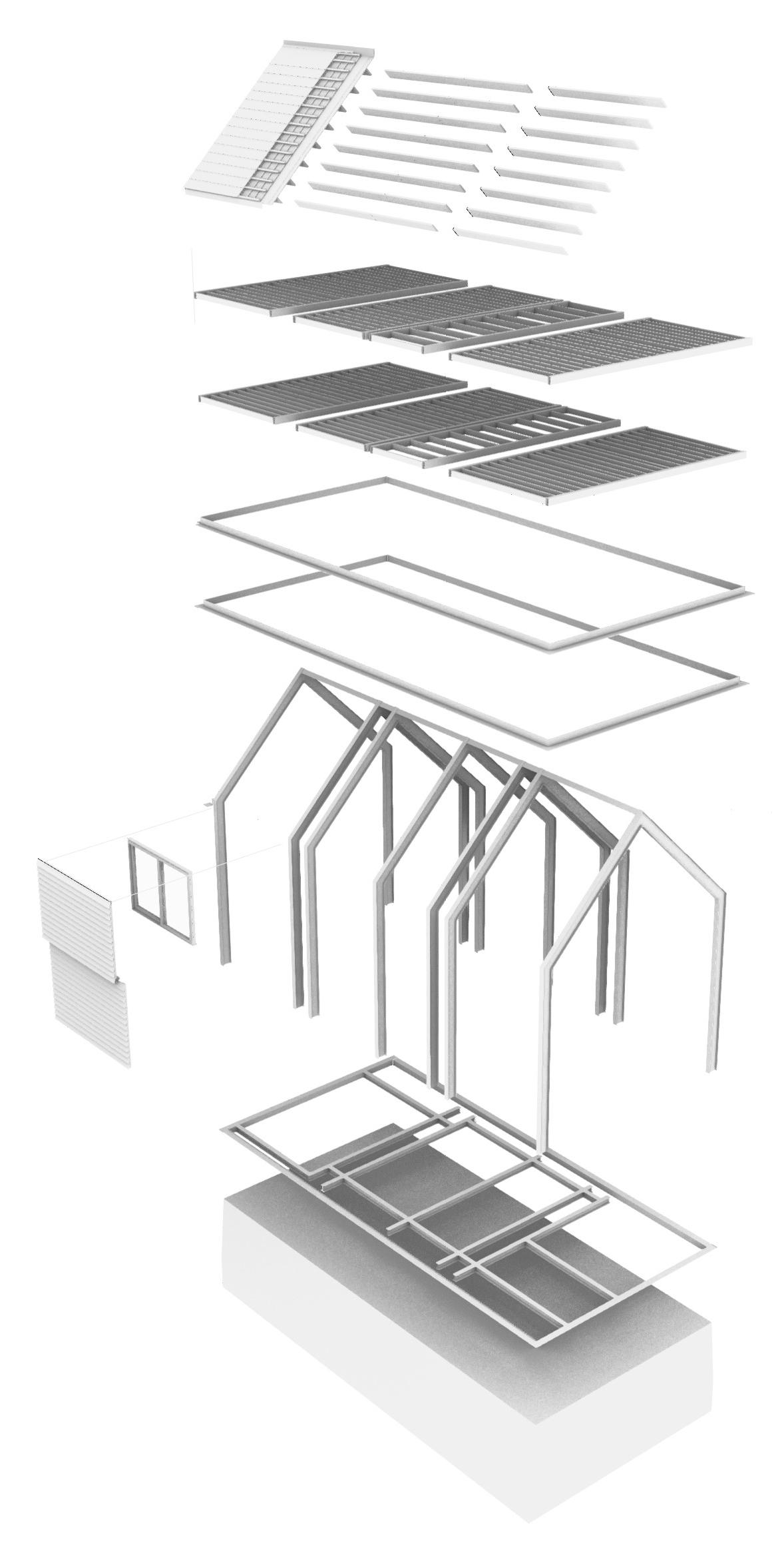

Explodida

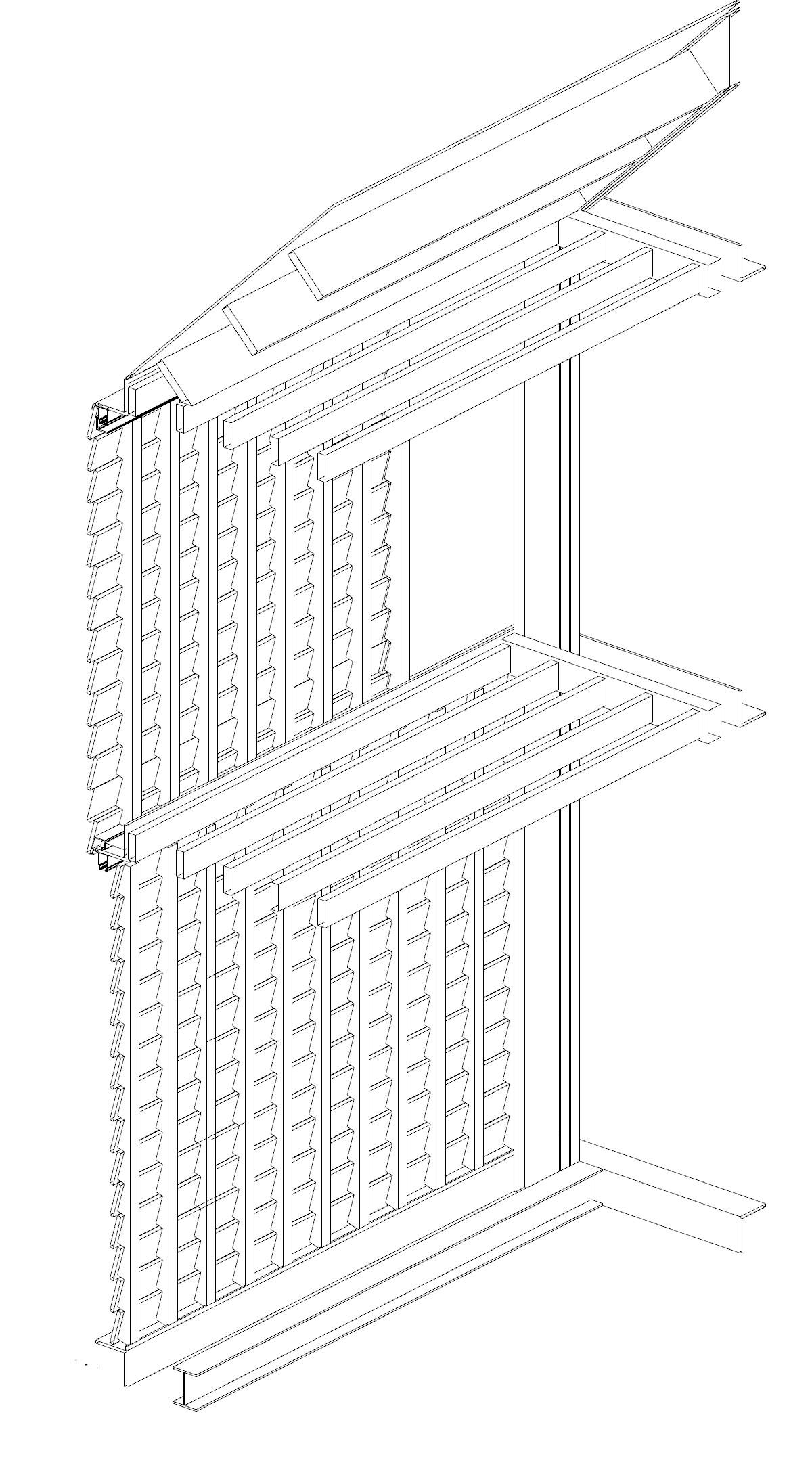

Axonometria da estrutura de ferro e do sistema de portadas
Villa Valmarana
Laboratório de Modelação - Davide Giaffreda

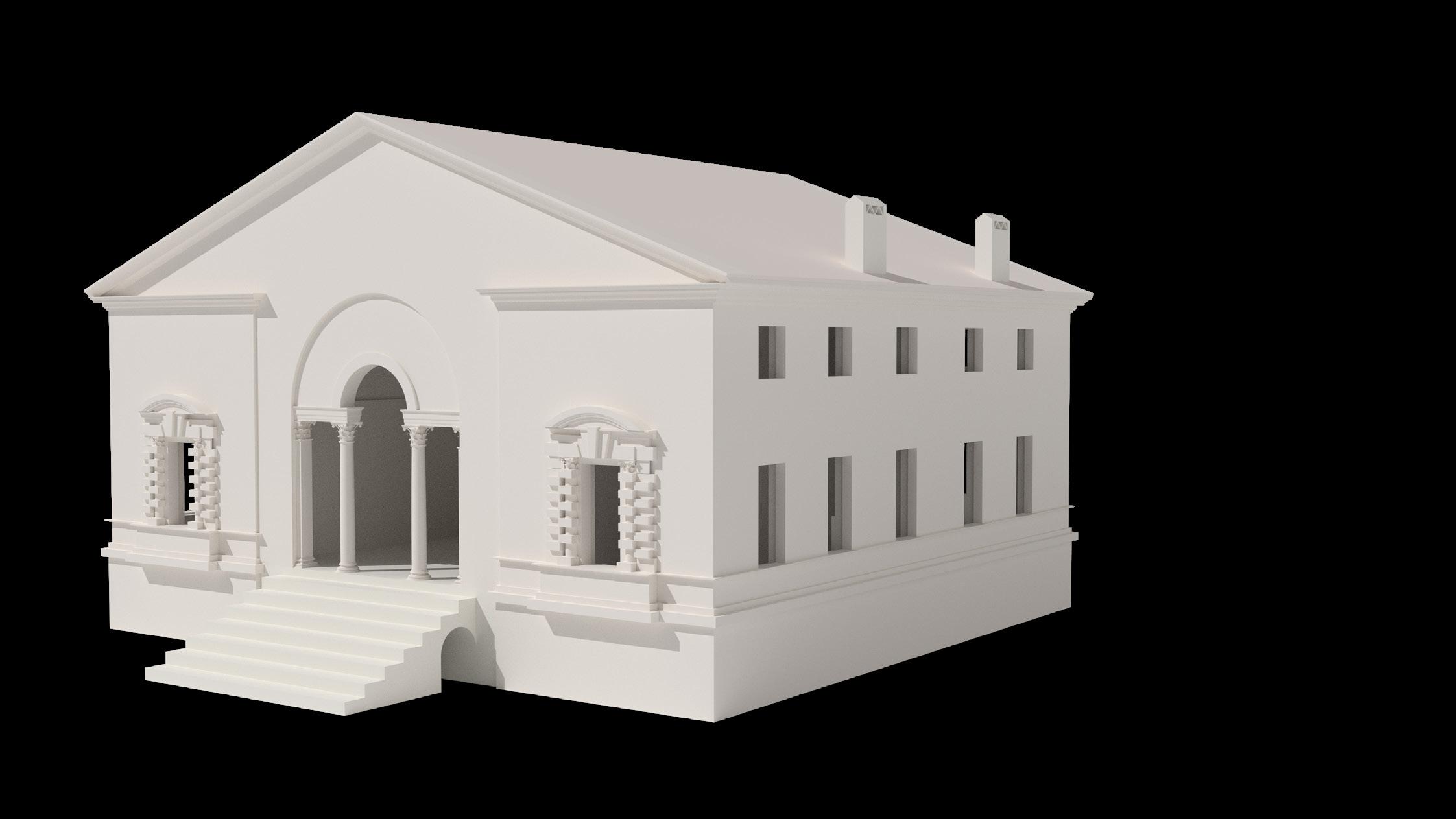

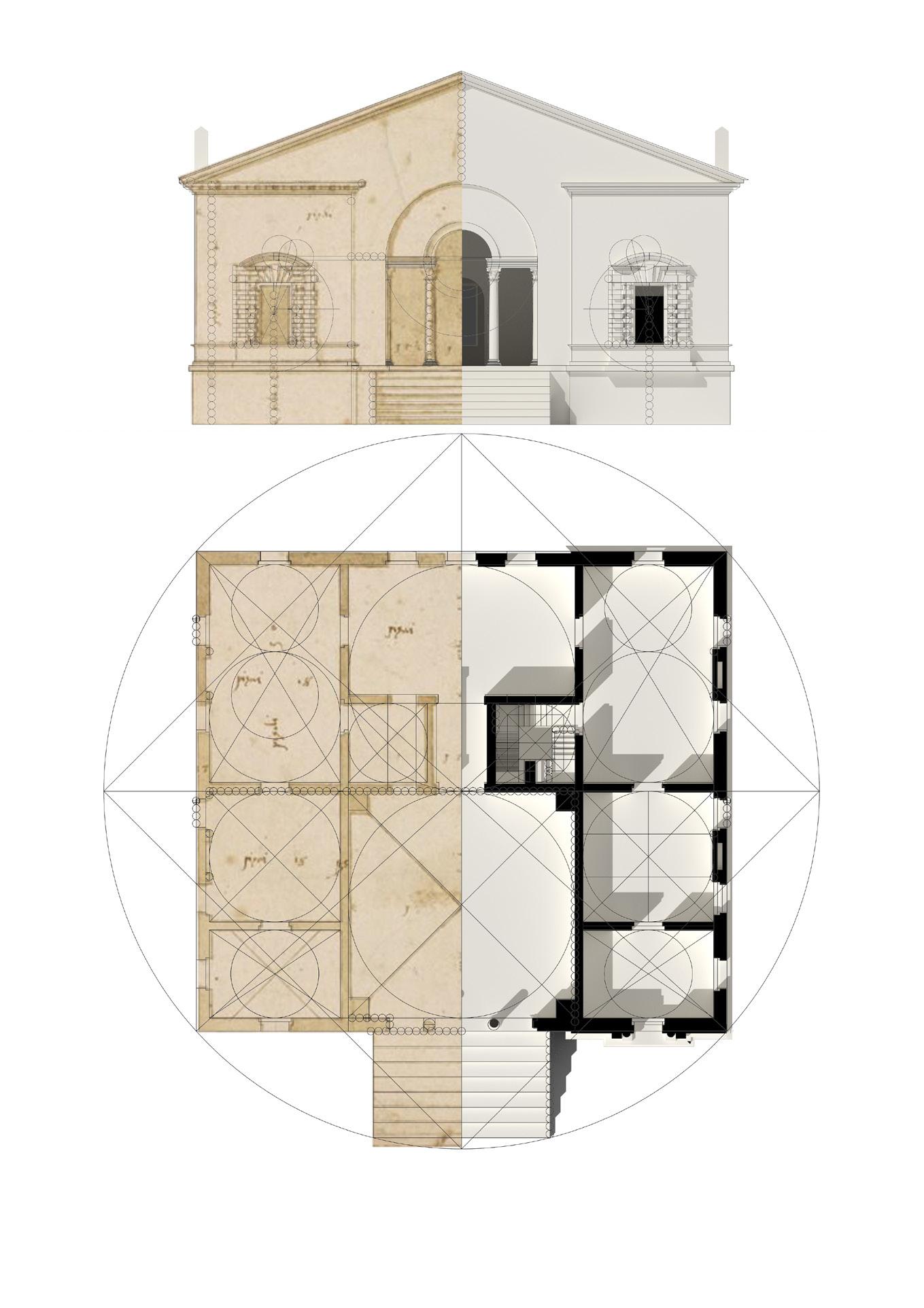

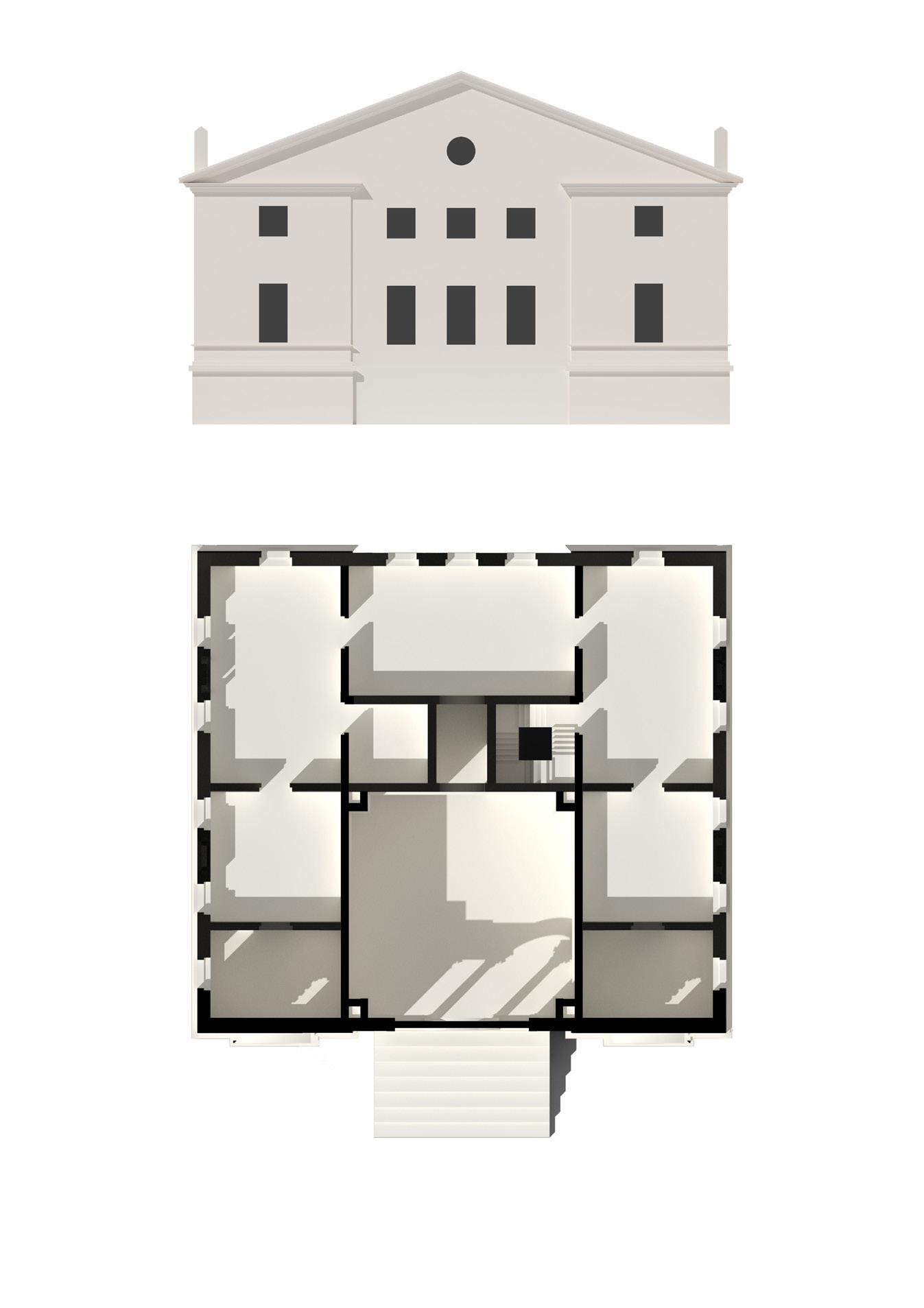

A Villa Valmarana, localizada em Vigardolo di Monticello Conte Otto, na província de Vicenza, foi objeto de modulação, concretizado através do dimensionamento de desenhos técnicos feitos a mão. Tratando-se de uma villa palladiana nunca construída, com o projeto inacabado, a criação do modelo tridimensional a partir do programa Rhinoceros tencionava apresentar uma hipótese de recriação devidamente fundamentada
em estudos sobre a obra do autor. Devido à falta de escala, as conversões basearam-se nas antigas unidades de medida em uso na província de Veneza e no sistema métrico estabelecido em 1877. Houve um cuidadoso alinhamento por medidas vicentinas e das proporções espaciais de outros projetos palladianos para o redesenho bidimensional rigoroso.

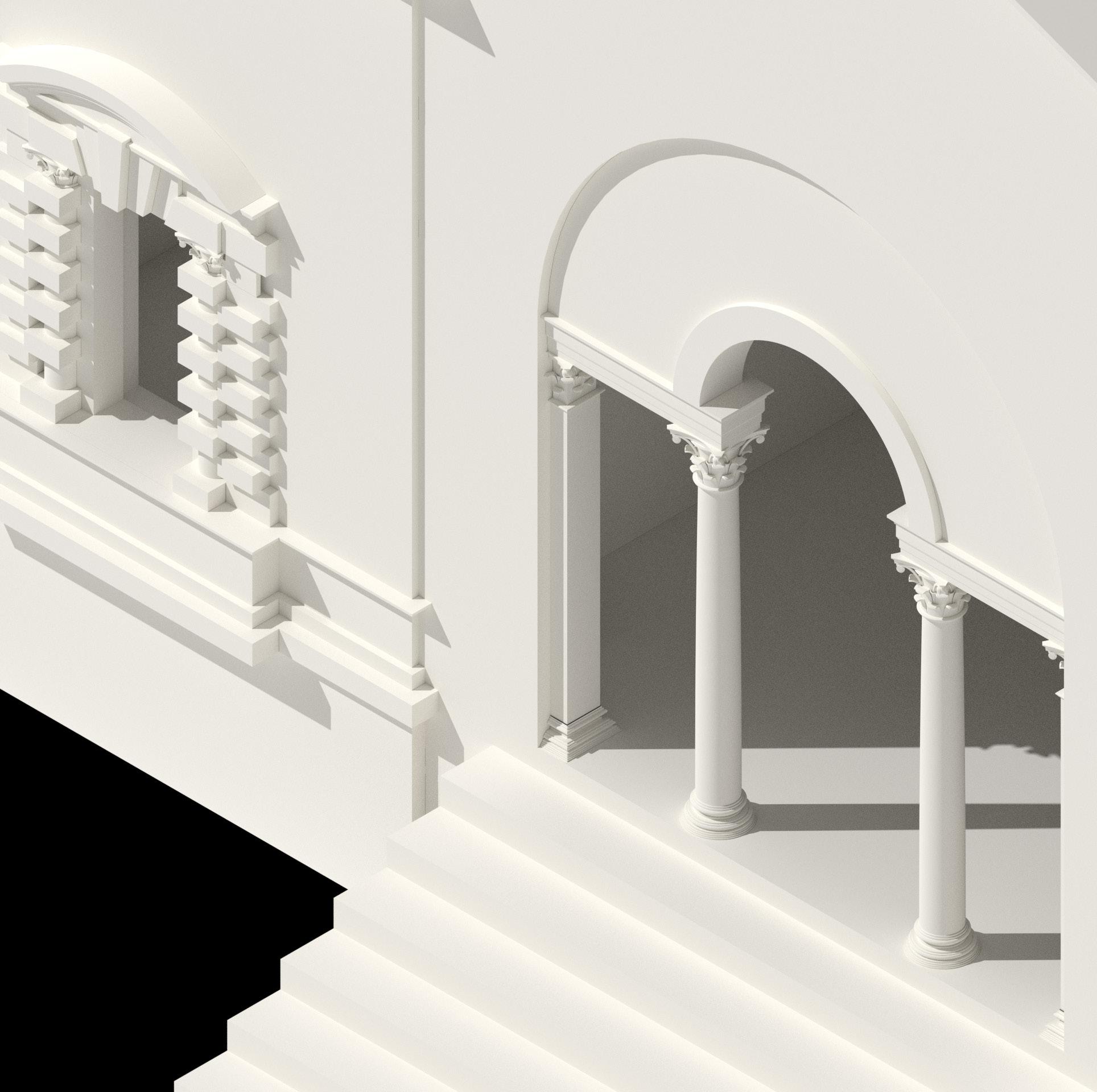

Axonometria da entrada

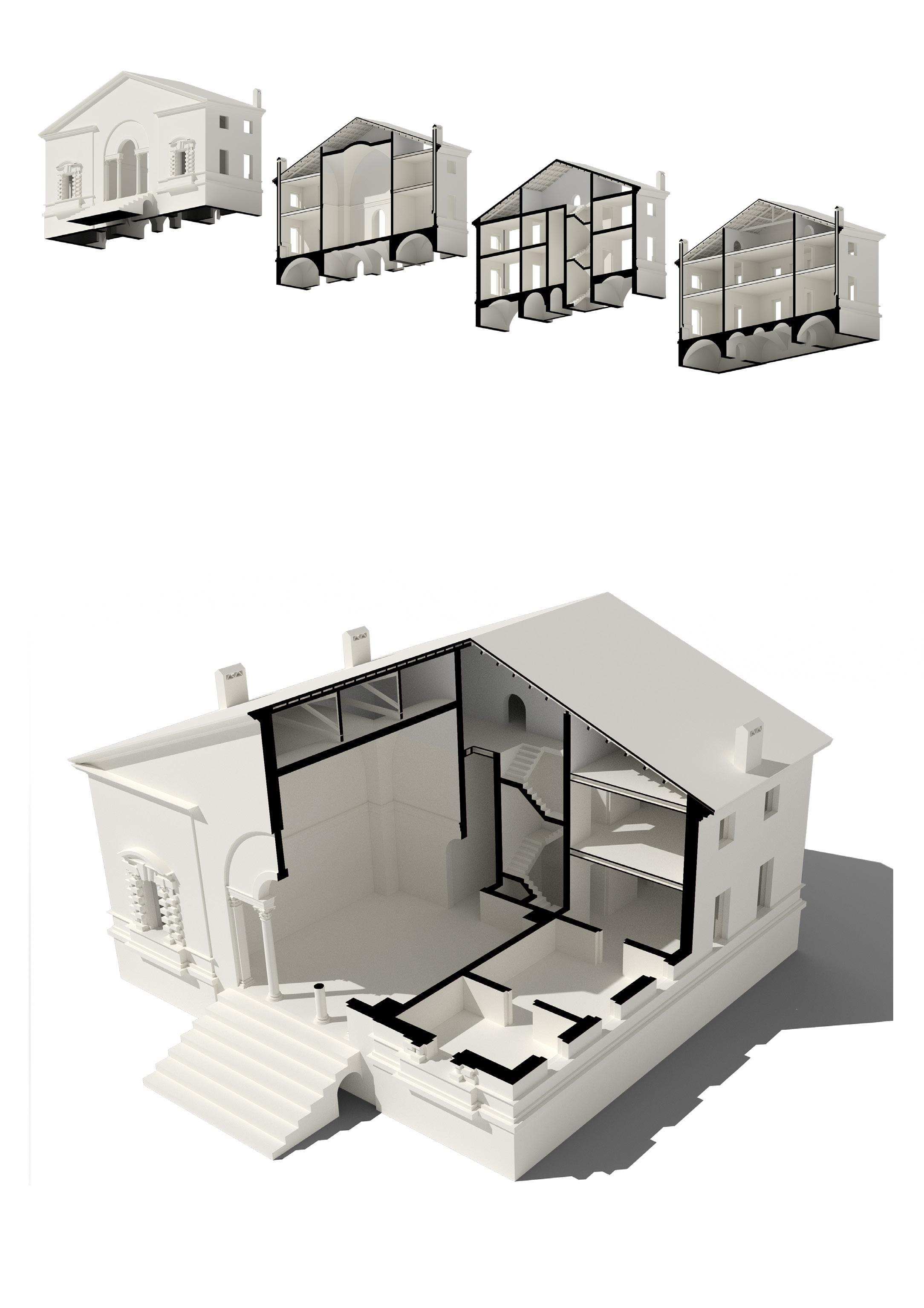

Axonometrias seccionadas
Igreja Matriz - Freixo de espada a cinta
Abobadamento - Ar. Carla Garrido

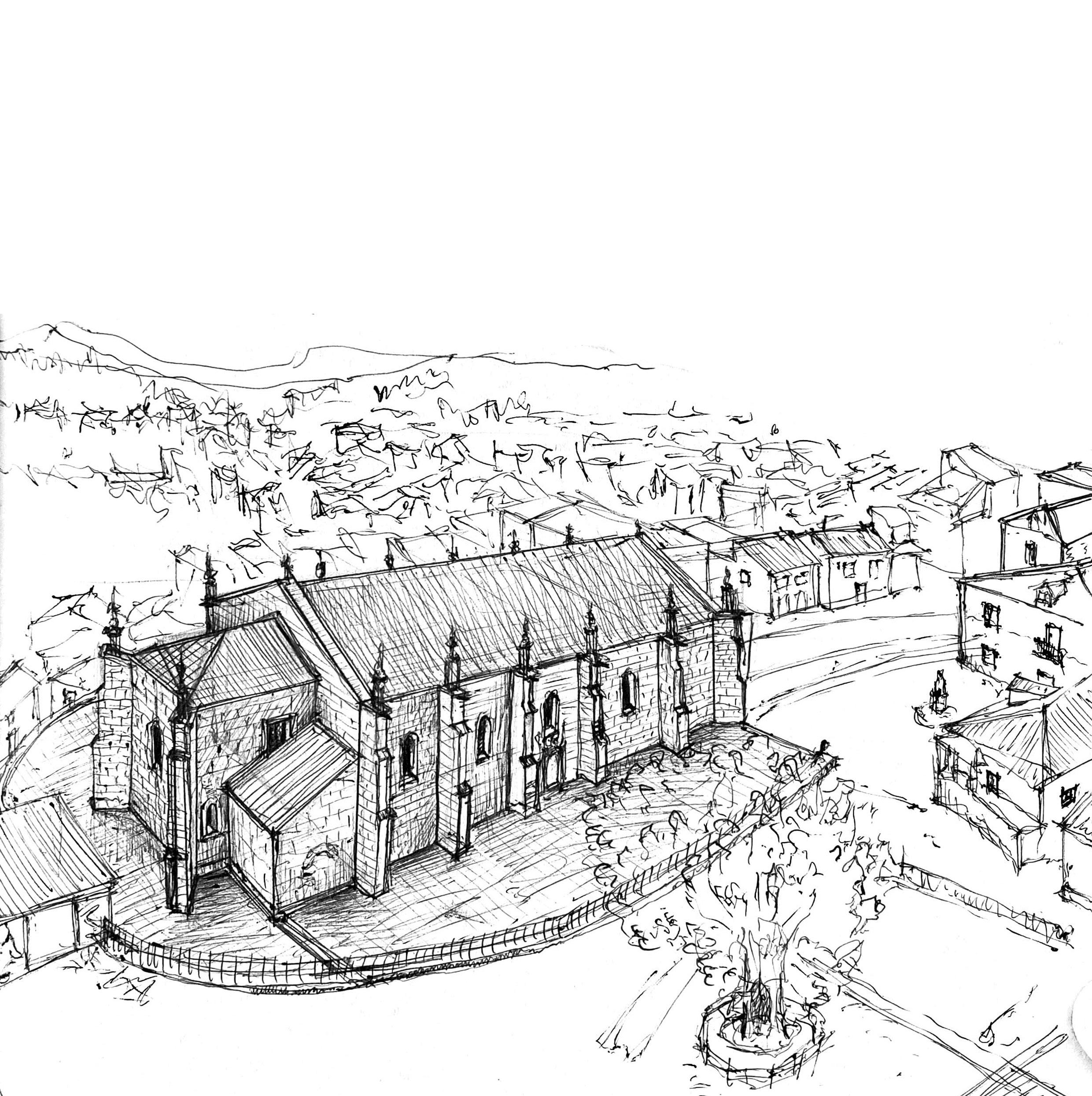

Desenho da vista para a igreja e a cidade

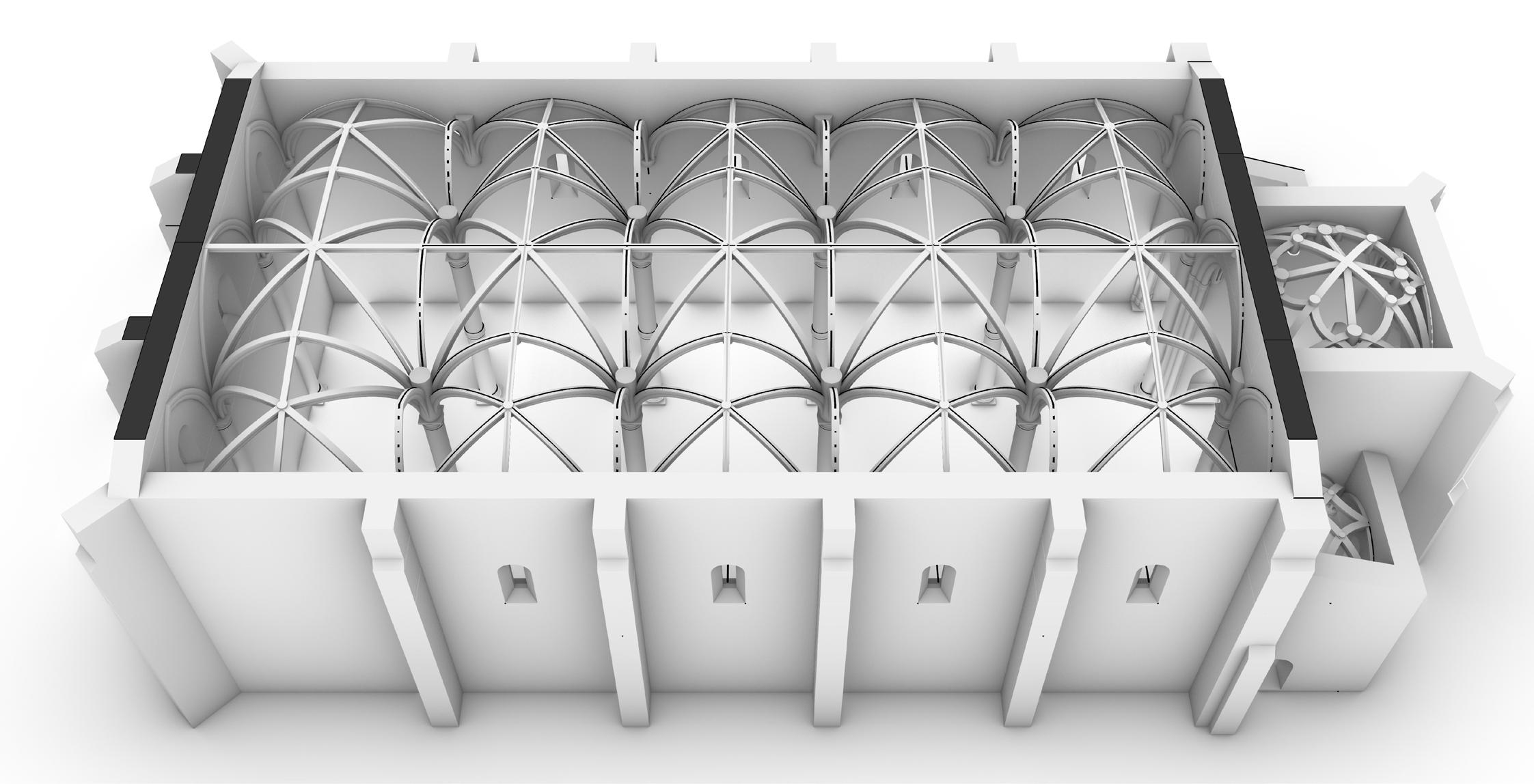

A igreja salão Manuelina, edificada na cidade de Freixo de Espada a Cinta, é uma peça de grande complexidade arquitetónica. O estudo tridimensional visou entender de que forma os elementos construtivos da igreja salão comportam-se entre si e as diferentes geometrias criadas entre os panos e nervuras das abobadas cruzadas.
Desta forma, há um entendimento de como o processo de construção poderia ter sido originalmente pensado. O capitel da coluna é a chave para a estabilização das forças entre todos os tramos, permitin-
do o nivelamento à mesma cota das naves laterais e central. O uso da fotomontagem foi crucial para o entendimento das marcas deixadas pelo faseamento construtivo e os seus interrompimentos temporais.
Esquele das nervuras do teto

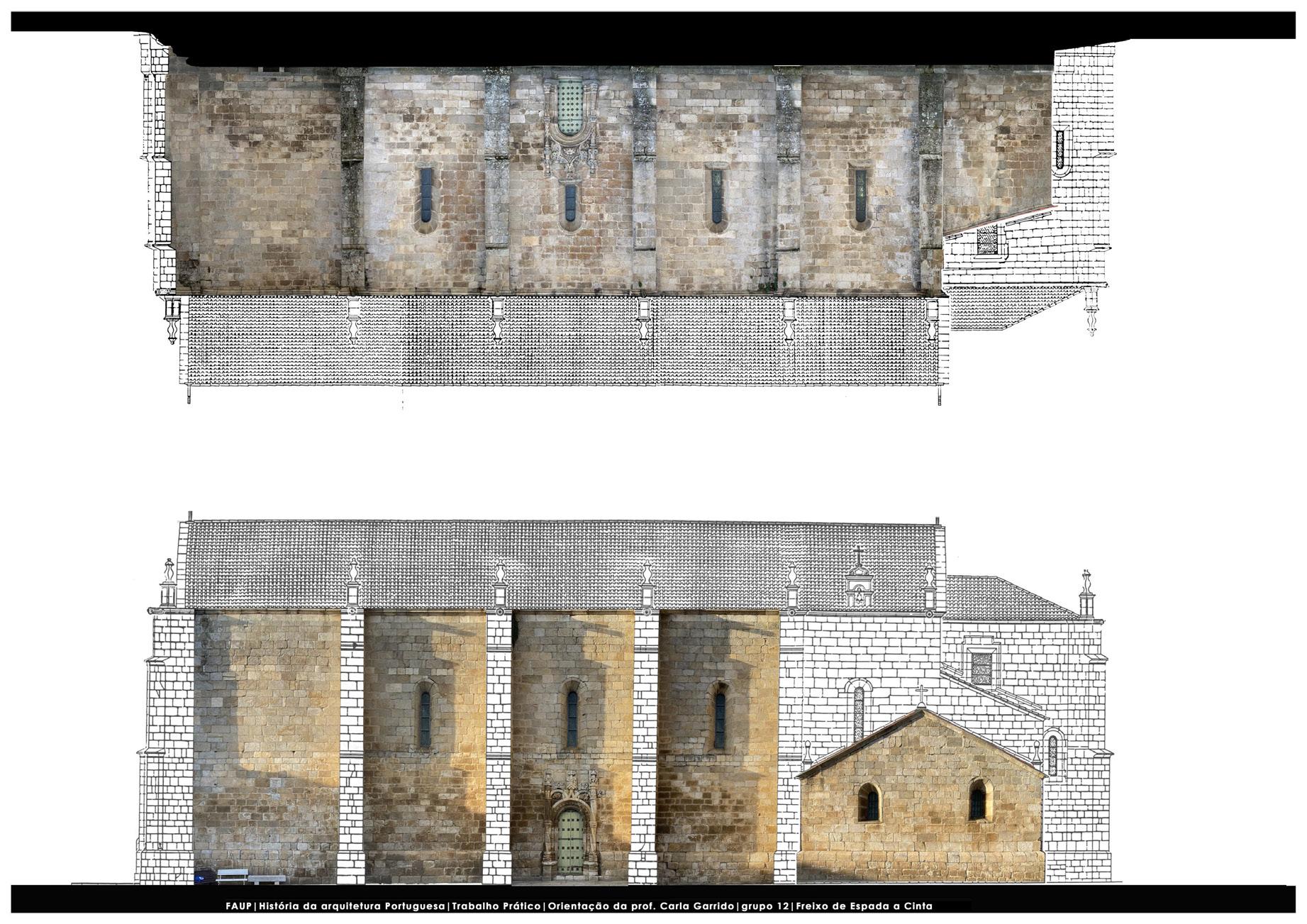

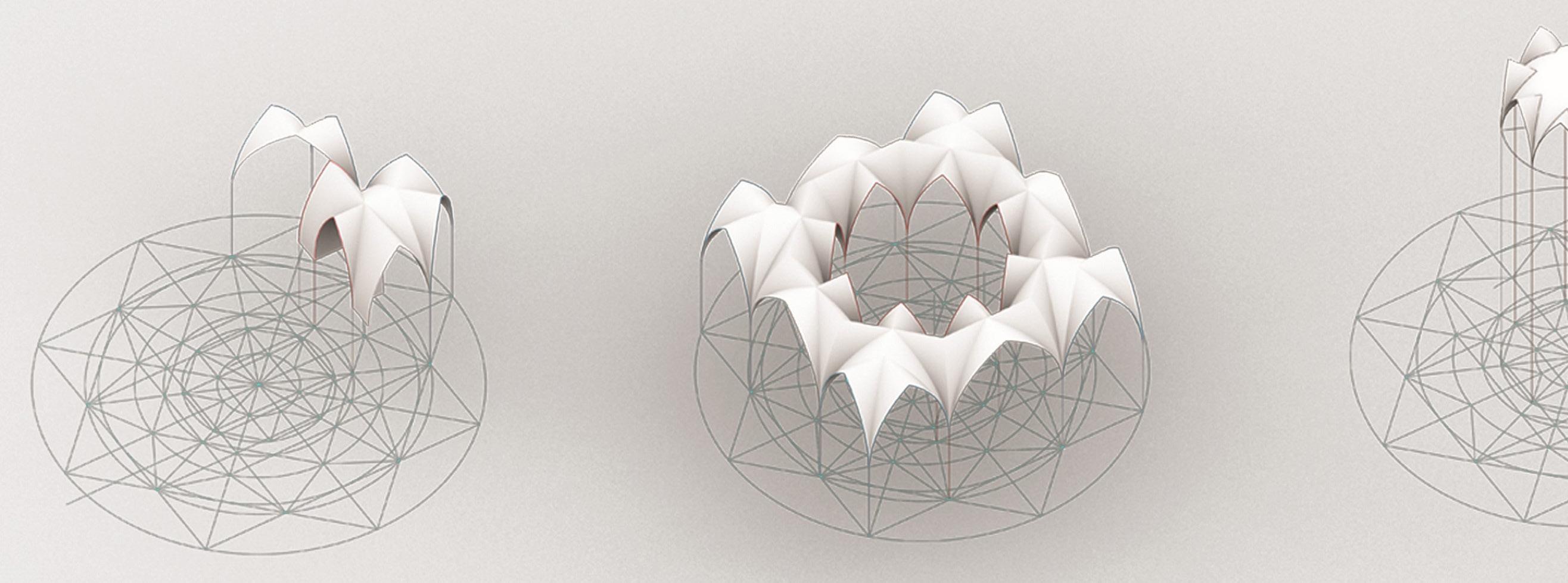

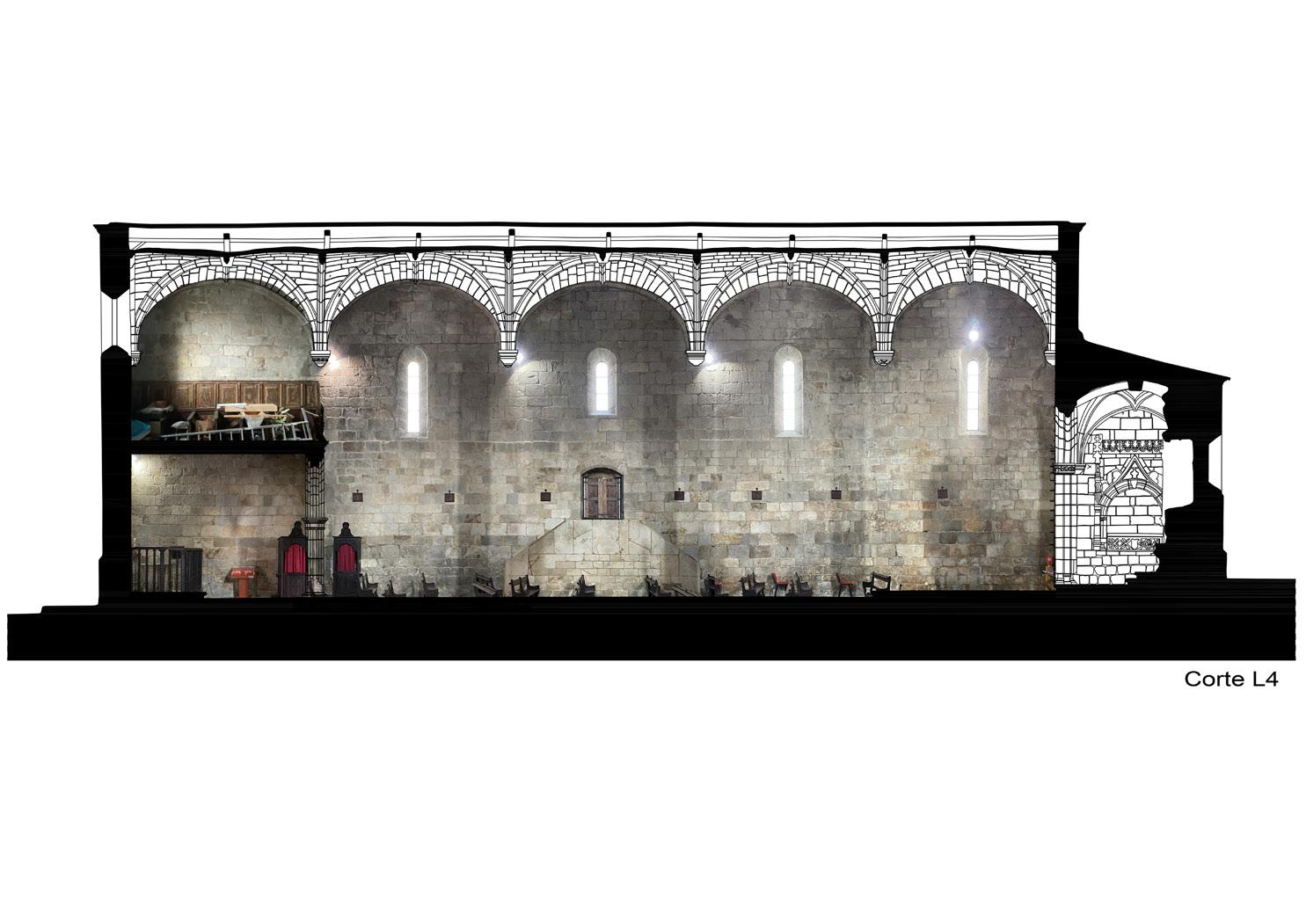

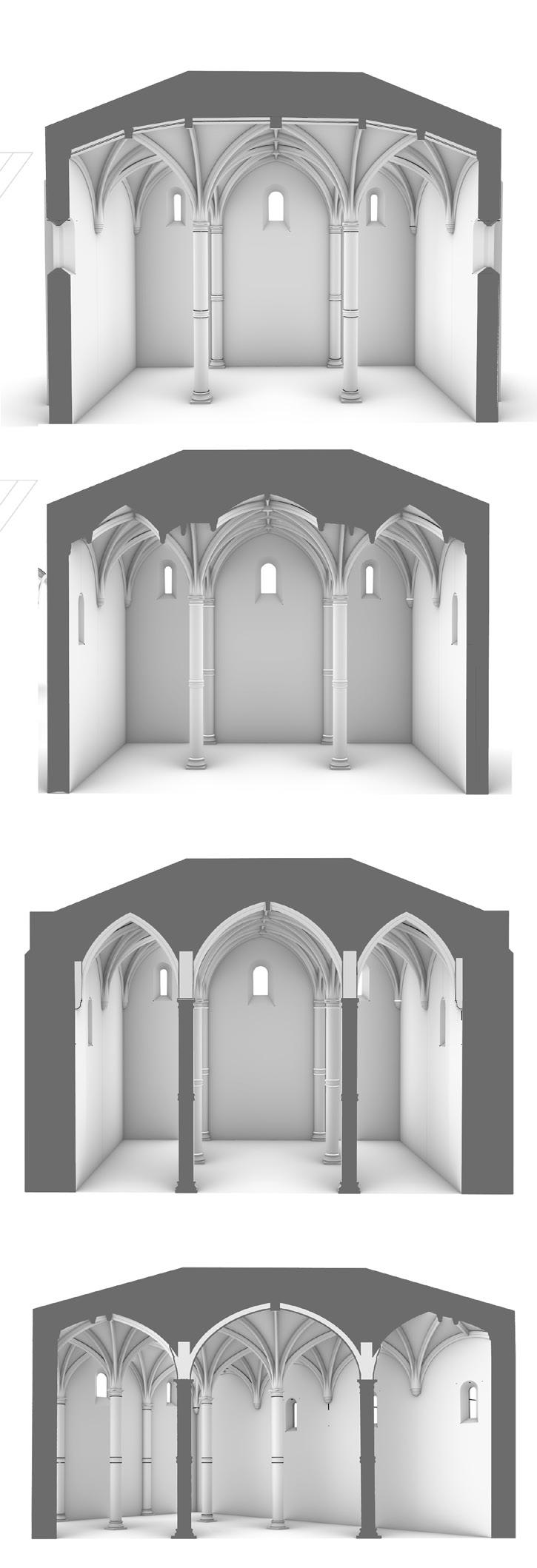

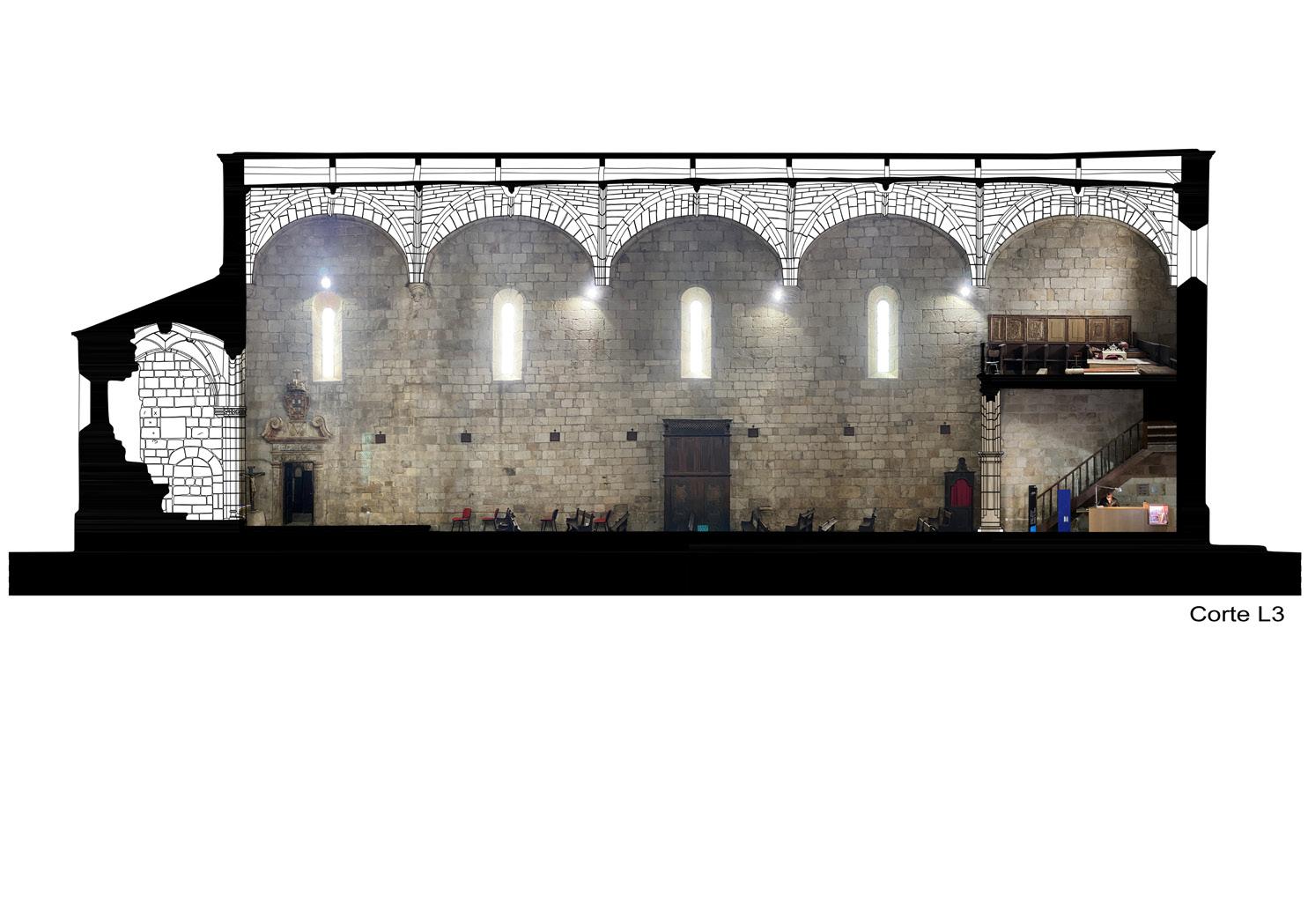

Cortes perspetivados do desenho do abobadamento Cortes com fotomontagens

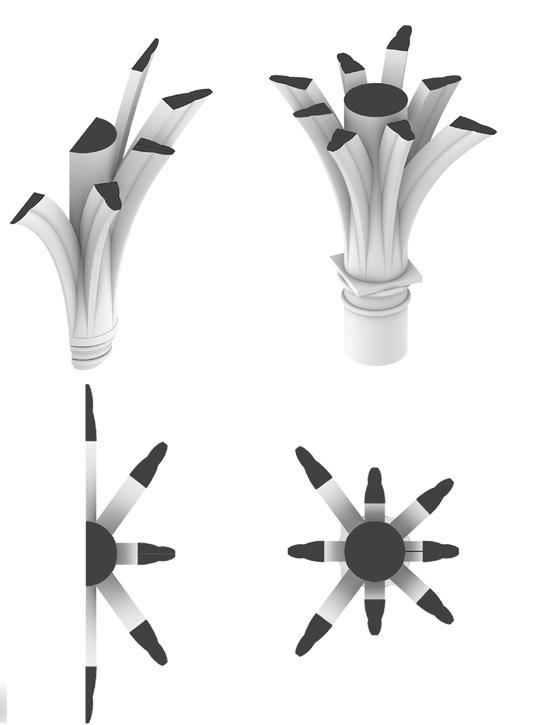

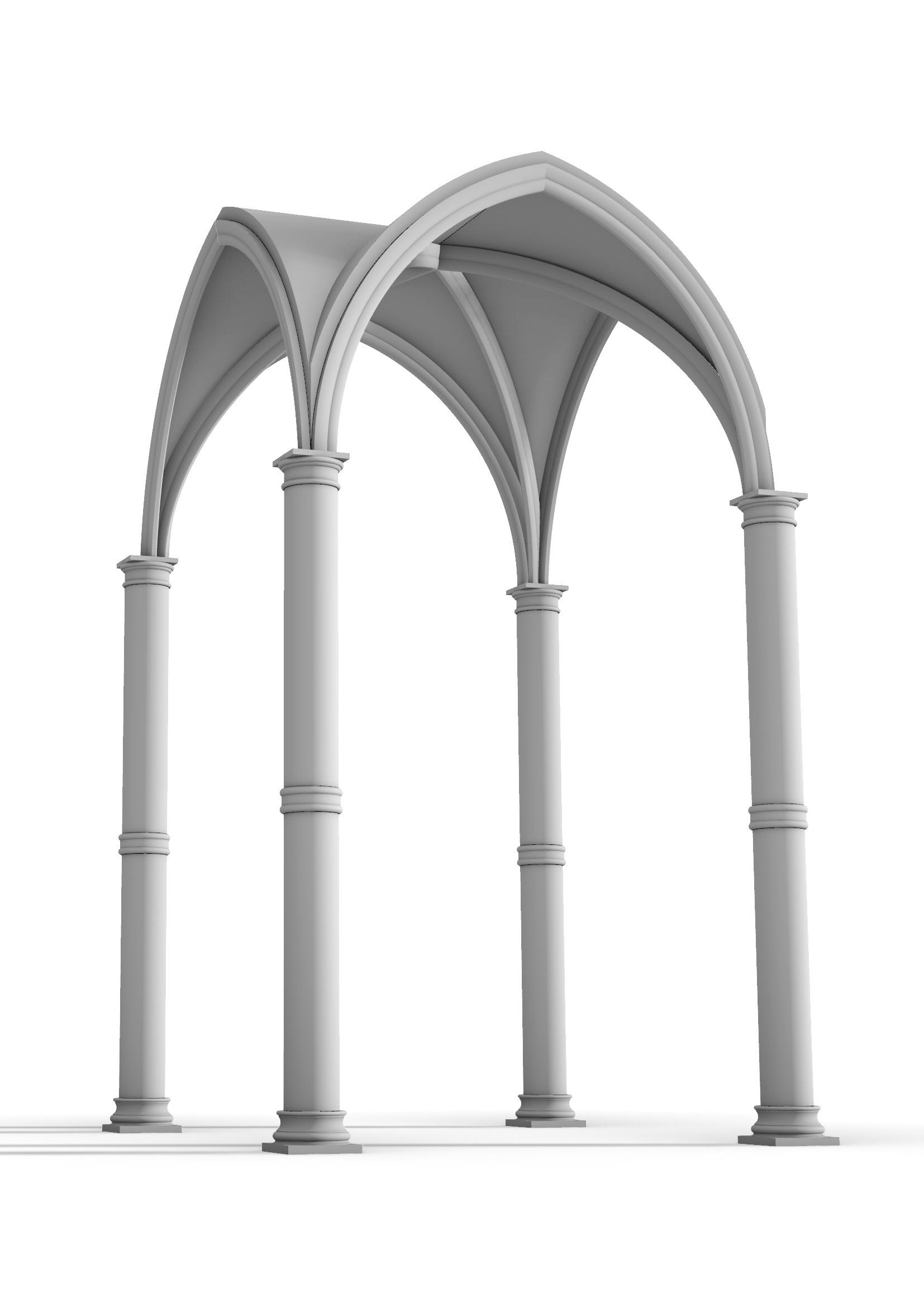

Perspetiva da parcela da abóbada Axonometria explodida e vistas do Capitel
Lordelo do Ouro - Porto
Habitação plurifamiliar - Ar. Rui Ramos
O projeto situado na Rua Delfim Pereira da Costa, da localidade Lordelo de Ouro, no Porto, consiste num conjunto de habitações plurifamiliares.
O desenho visa manter a definição dos limites da rua e permite criar aberturas para o interior ajardinado partilhado por todo o quarteirão. A parcela encontra-se num terreno com grande declive, motivando as zonas de comércio a se localizarem nos
topos do edifício em contacto com o piso térreo. A fachada principal é voltada para sudeste, ressaltando a iluminação natural e o regulamento de temperatura como temas para a sua forma e materialidade. O resultado permitiu criar uma grande liberdade e variação estética graças à utilização de brises de correr que permitem fechar e abrir os vãos das varandas consoante a interação entre o utilizador e o am-
biente. Os apartamentos do último piso permitem acesso exclusivo à cobertura, de modo a proporcionar um espaço extra de lazer.

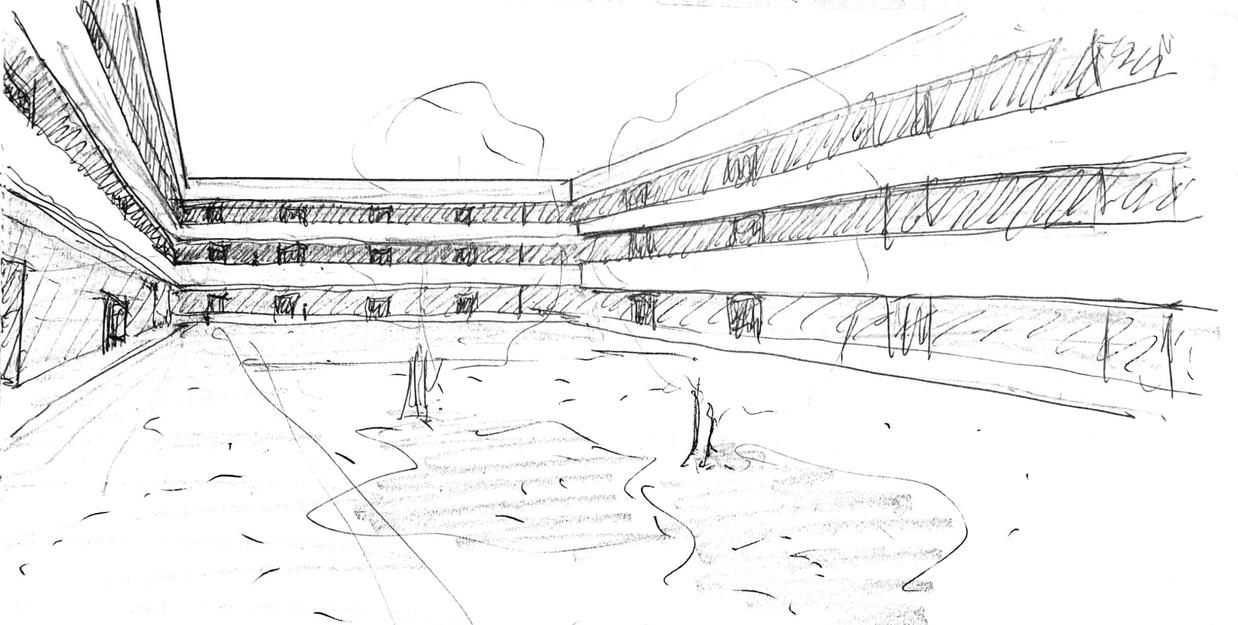

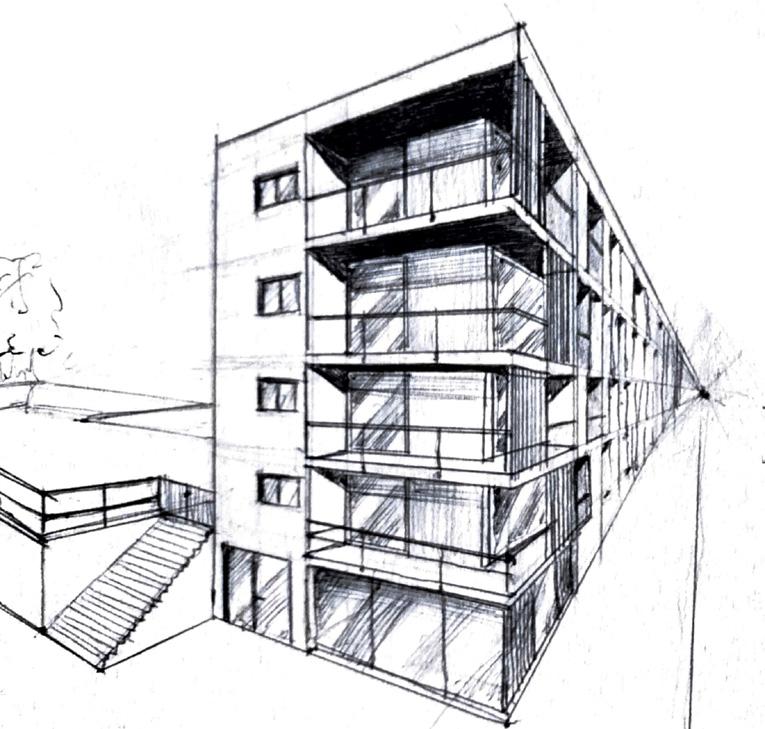

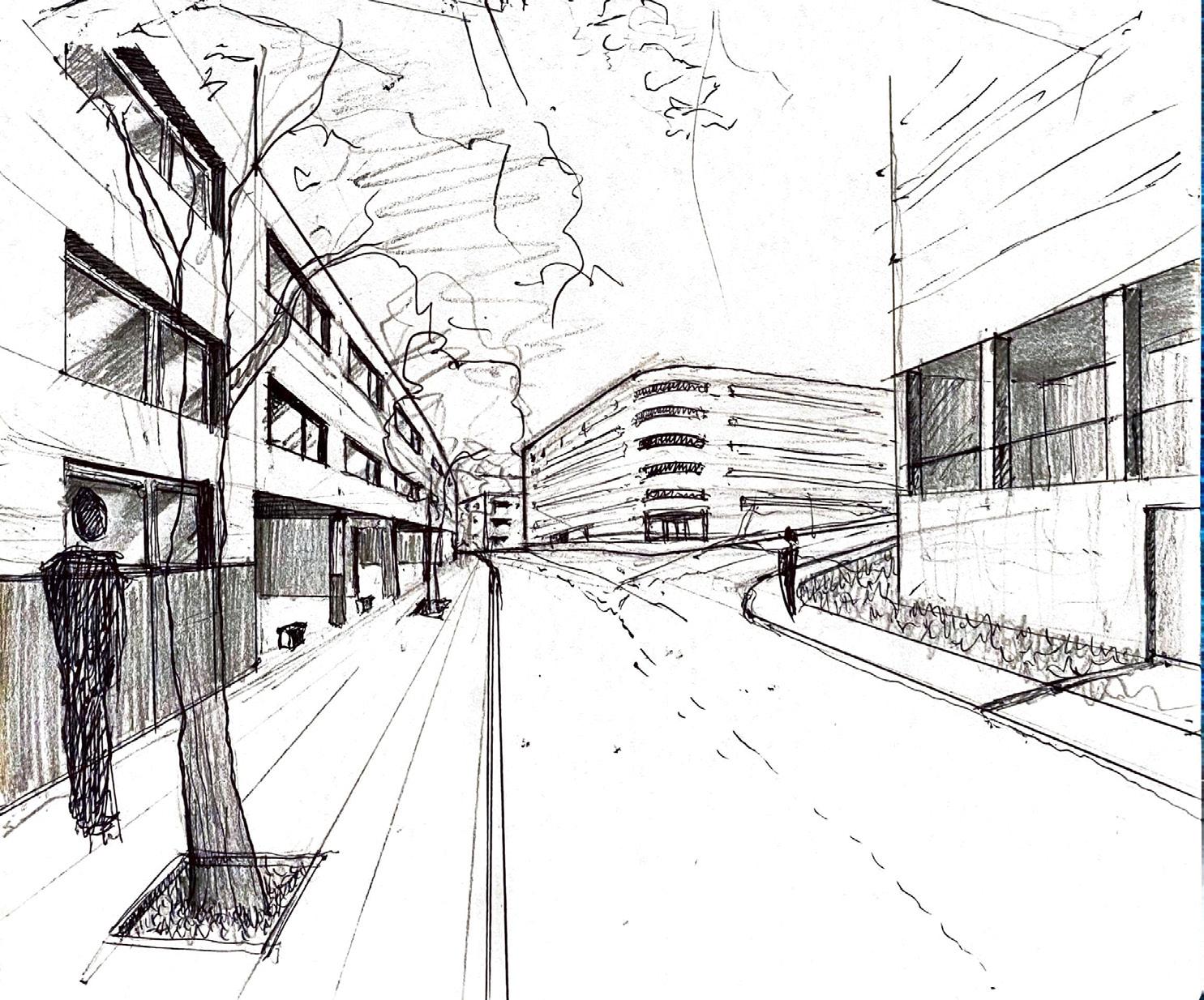

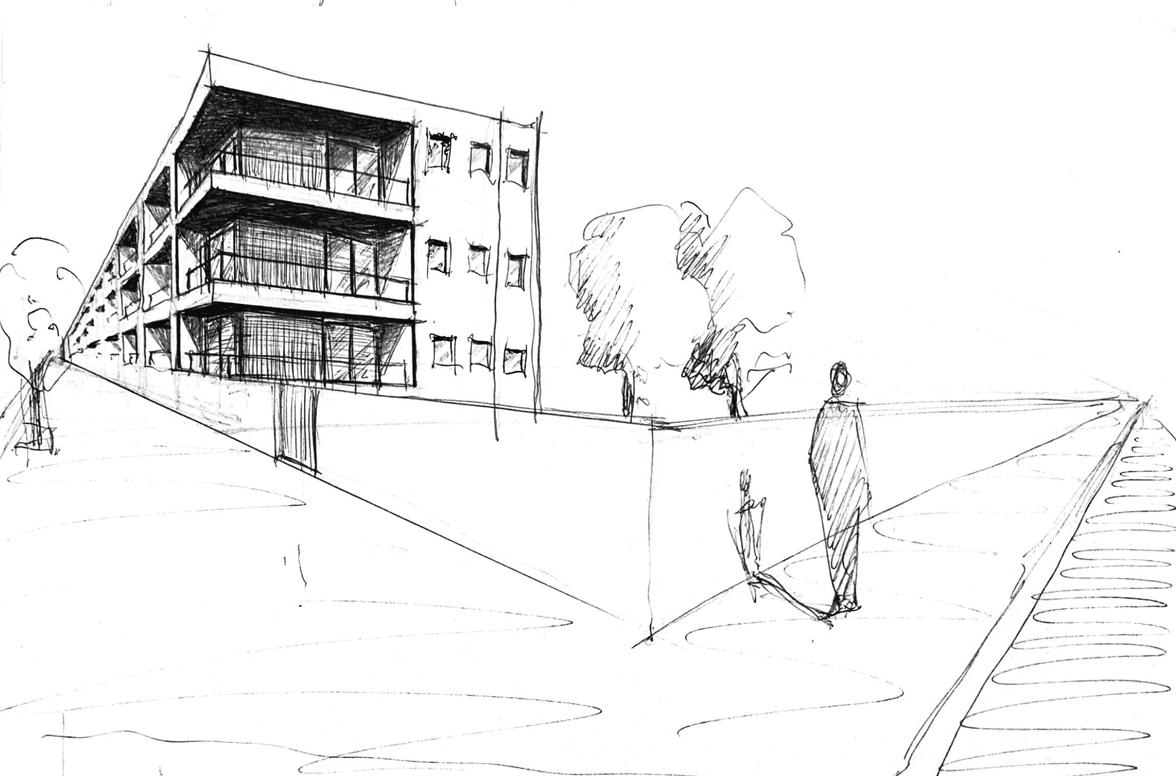

Perspetiva de processo
PRODUCED BY AN AUTODESK STUDENT VERSION
Alçado Frontal
Planta Piso térreo
Freixo - Porto
Casa Da Dança - Ar. Francisco Vieira de Campos
1:200
A proposta parte da apropriação da ruína da central termoelétrica do Freixo, existente no local, como ponto de partida para todo o projeto.
O programa se estabelece pela criação de um espaço cultural de dança, com salas de aula, auditório e sala de exposições, com um edifício residencial. Houve uma abordagem de criar um alto contraste entre o antigo e o novo, no qual a estrutura da ruína serviu de métrica para o desenho da estrutura nova. Relaciona-se tanto o contraste nos métodos construtivos como a similaridade na métrica estru-
tural. Os edificados novos procuram expor nas suas fachadas a leitura vertical da estrutura do complexo.
A deambulação e a definição do percurso entre os diferentes espaços públicos, privados e técnicos são essenciais para a criação do conjunto.

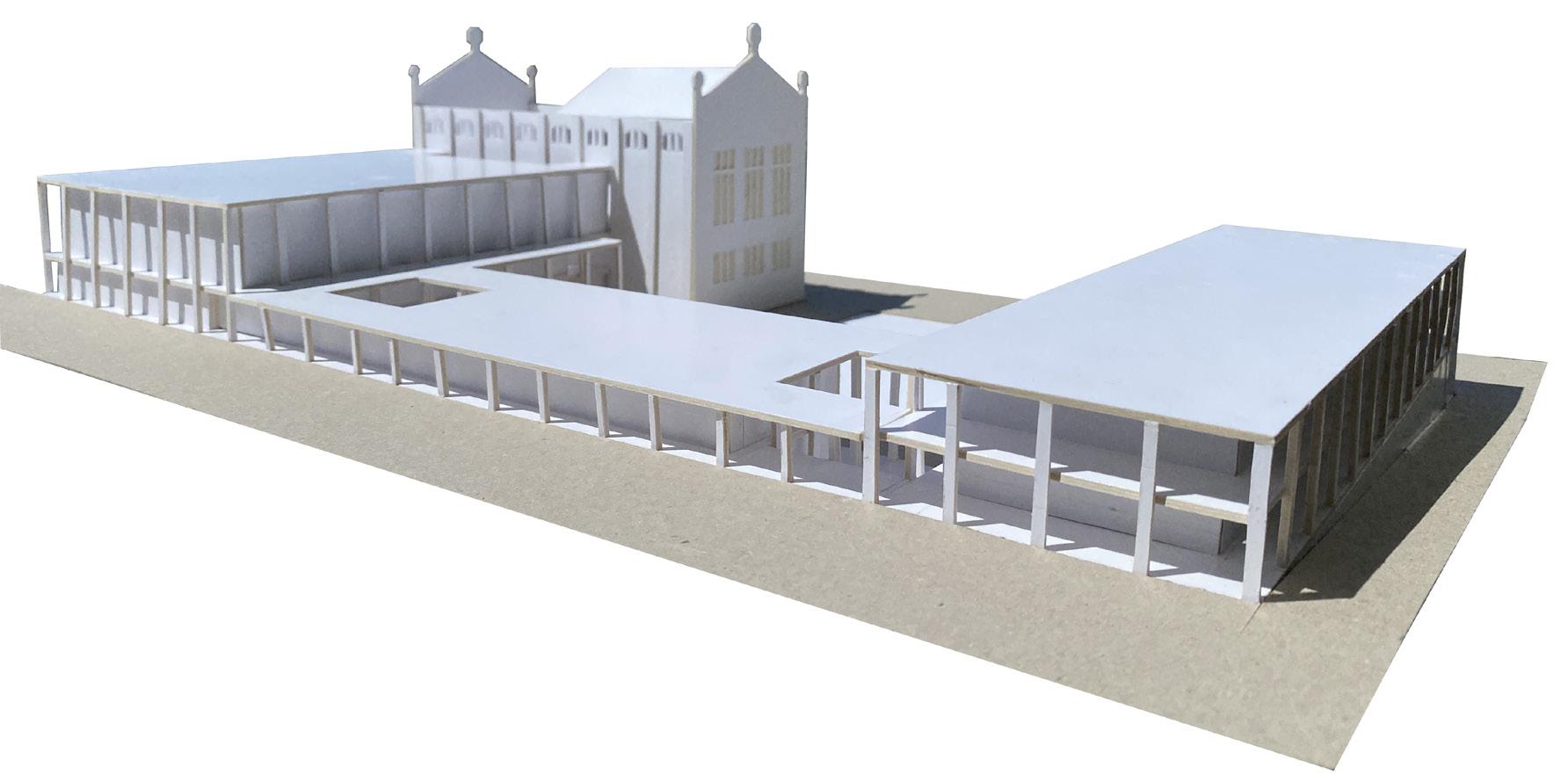

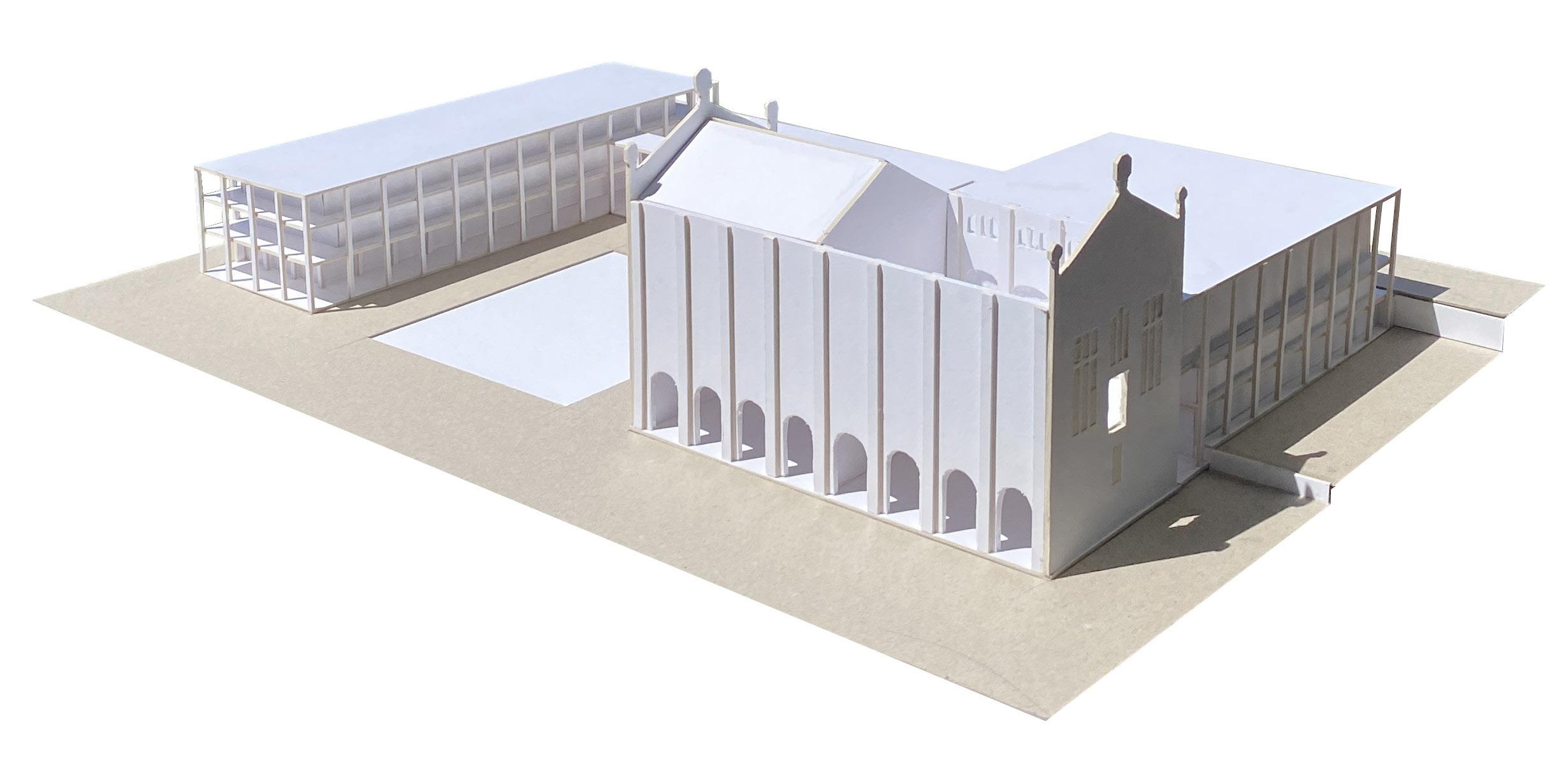

Maquete
Planta de cobertura 1:500
Planta de Cobertura
CASA
DA DANÇA - FREIXO - PORTO
Corte na residência 1:10
Cobertura Ajardinada
Geotêxtil
Tela Drenante
Isolamento Térmico
Tela Asfáltica
Reguralização
Betão Leve
Betão armado
Isolamento Térmico Reboco
Rufo de zinco
Chapa de zinco
Isolamento Reboco
Tijolo vasado
Caixa de Madeira
Sistema de estoro
Pré aro de Madeira
Caixilharia Much more than a window
Guarda metálica
Calha para agua Suporte de ajustamento com autonivelamento
Taco de Madeira
Soalho de Madeira
Manta acústica
Regularização
Betão leve
Reguralização
Betão Leve
Isolamento Térmico Reboco
Corte na residência 1:10
Placa de Granito Brita Terreno
Geodreno
Calha de Água
Geotêxtil
Tela drenante
Tela Asfáltica
Módulo Nautilus
Laje de Fundação
Deck de Madeira Regularização
Betão leve Tela Asfáltica
Betão Armado
Teto em madeira
Suporte de teto Falso
Fachada da residência 1:50
Caixilharia Much More Than A Window
Caixilharia Much More Than A Window 1:2
Betão de Limpesa Brita XAVIER DOS SANTOS LOURENÇO GIL PEREIRA
Módulo da residência 1:50
Brita
Avecasta
Projeto de reabilitação - Ar. Joaquim Teixeira

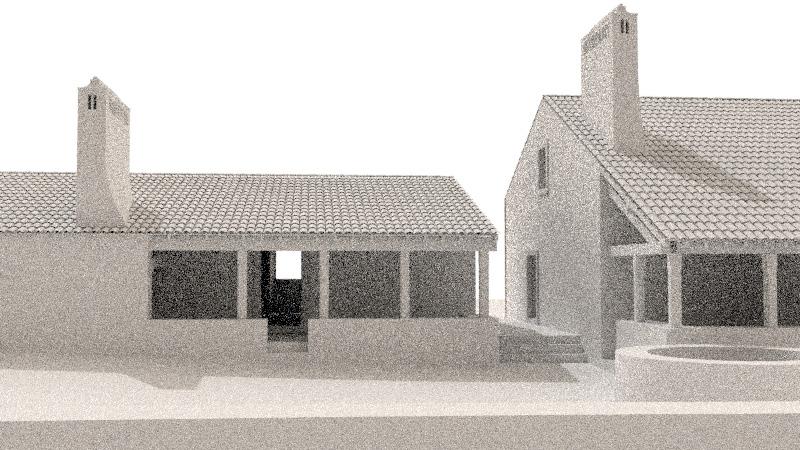

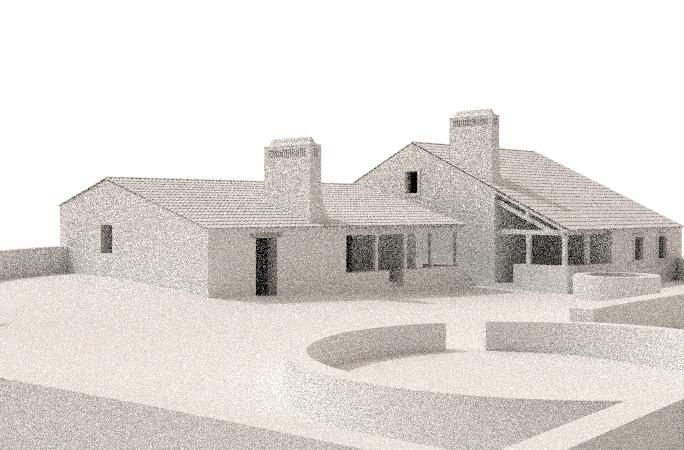

Prespetivas do Modelo
Os conceitos definidos para elaboração do projeto de reabilitação na aldeia de Ave Casta, em Ferreira do Zêzere, partem de uma intervenção no existente sob a ideia de preservar os métodos construtivos vernáculos. A vontade de conservação das técnicas construtivas não colide com o ato projetual de um novo desenho espacial que corresponda às necessidades do cliente. Há uma intenção clara de procurar a união entre a herança vernácula e as necessidades atuais das habitações contemporâneas.
O traçado do projeto marca uma intenção muito própria de fazer uma separação entre o volume habitacional principal e o volume de apoio,
de maneira que estes mantenham uma clareza na sua forma e função. Partindo deste conceito, os volumes de apoio à casa são considerados uma extensão do habitar, realçando o seu caráter multifuncional.

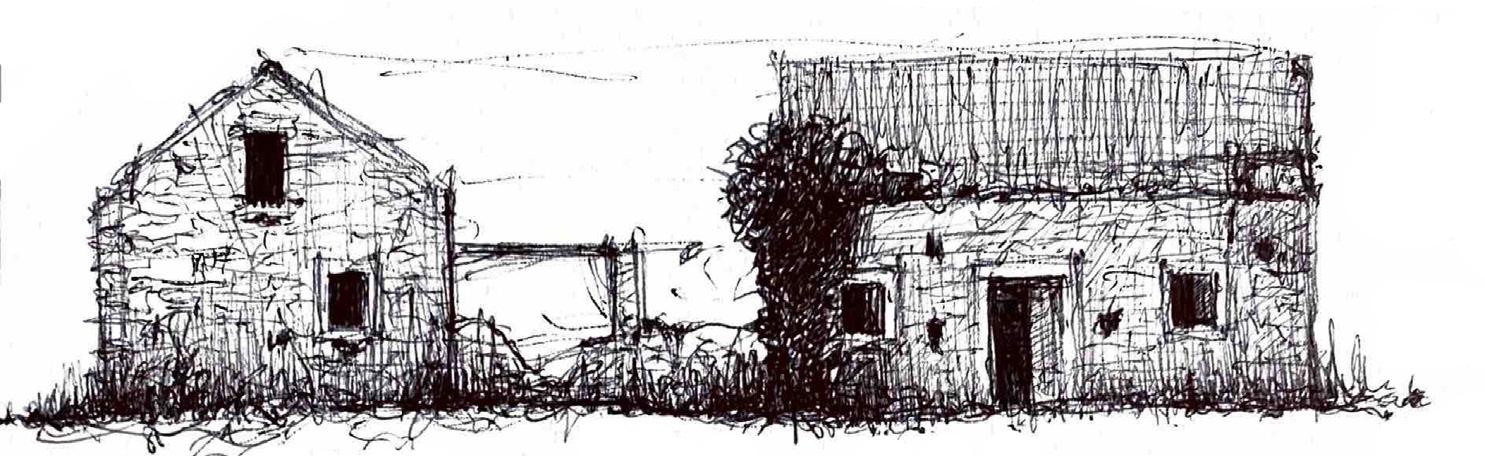

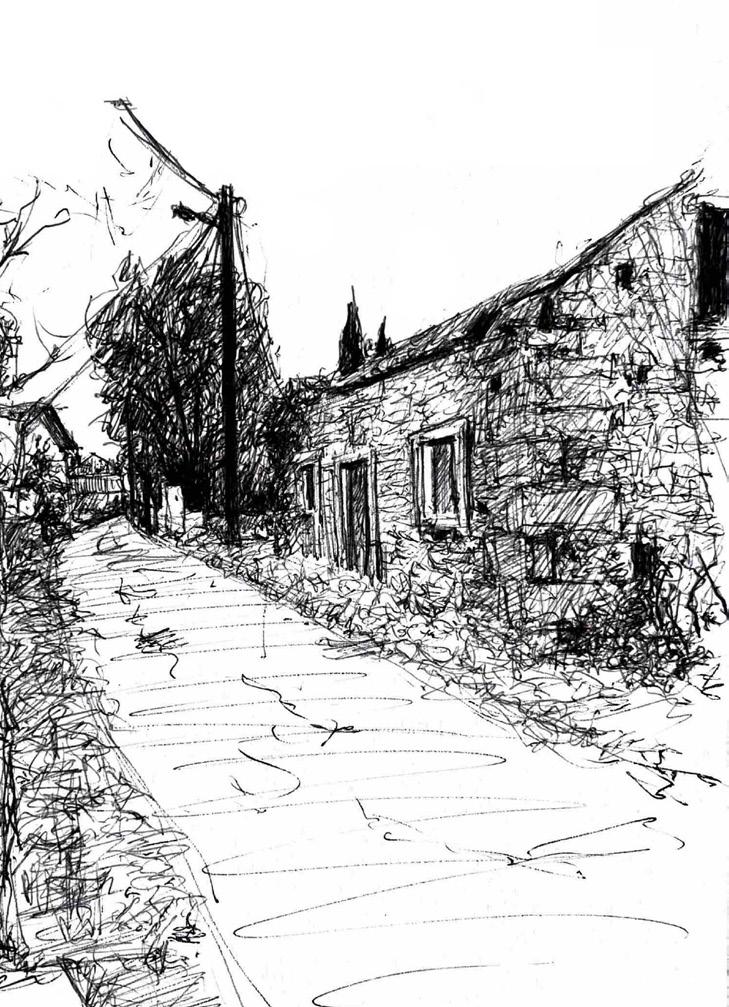

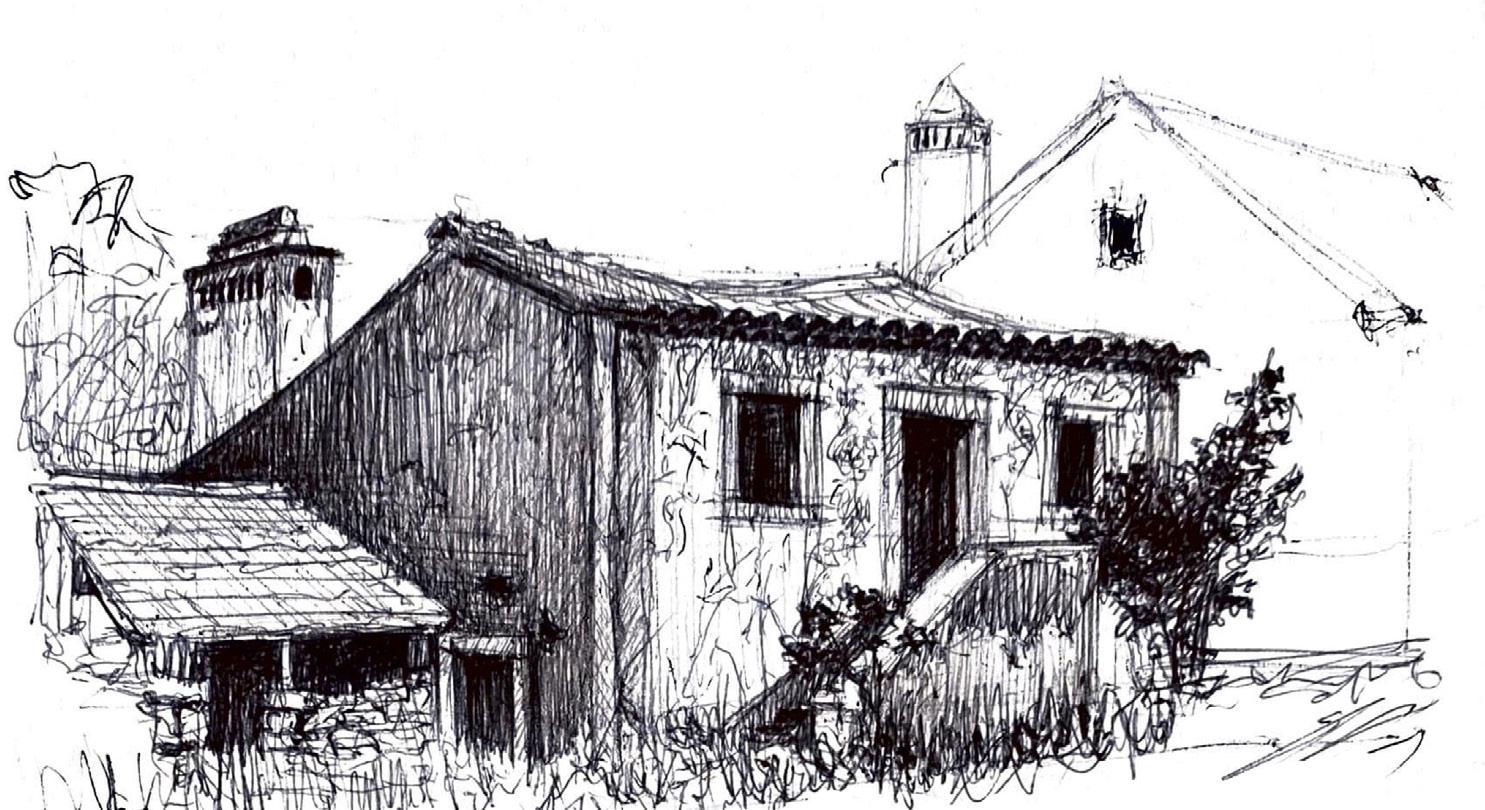

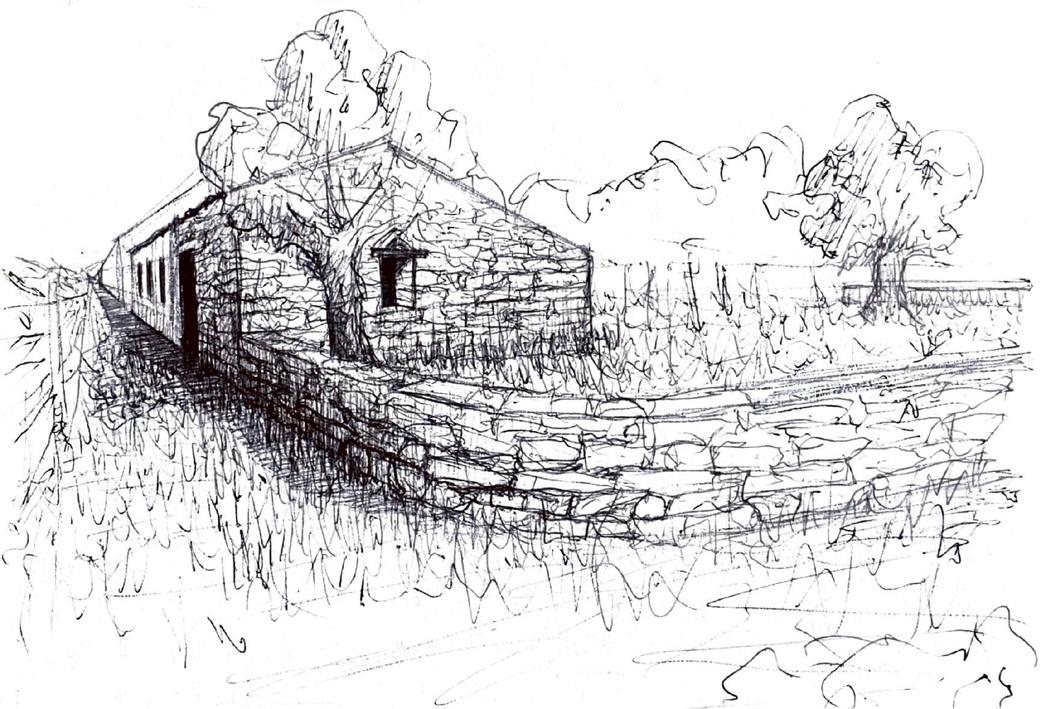

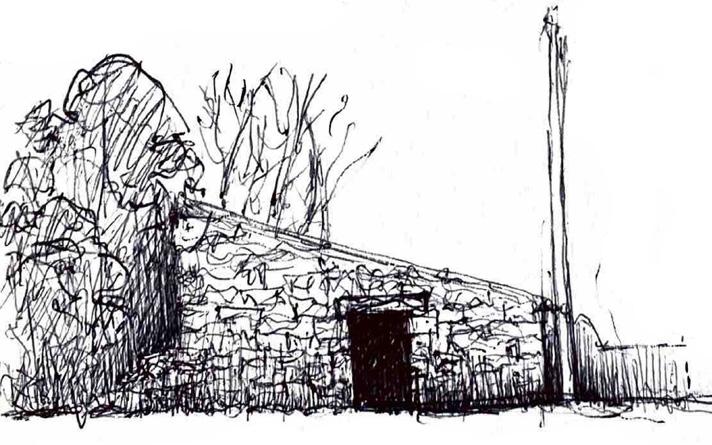

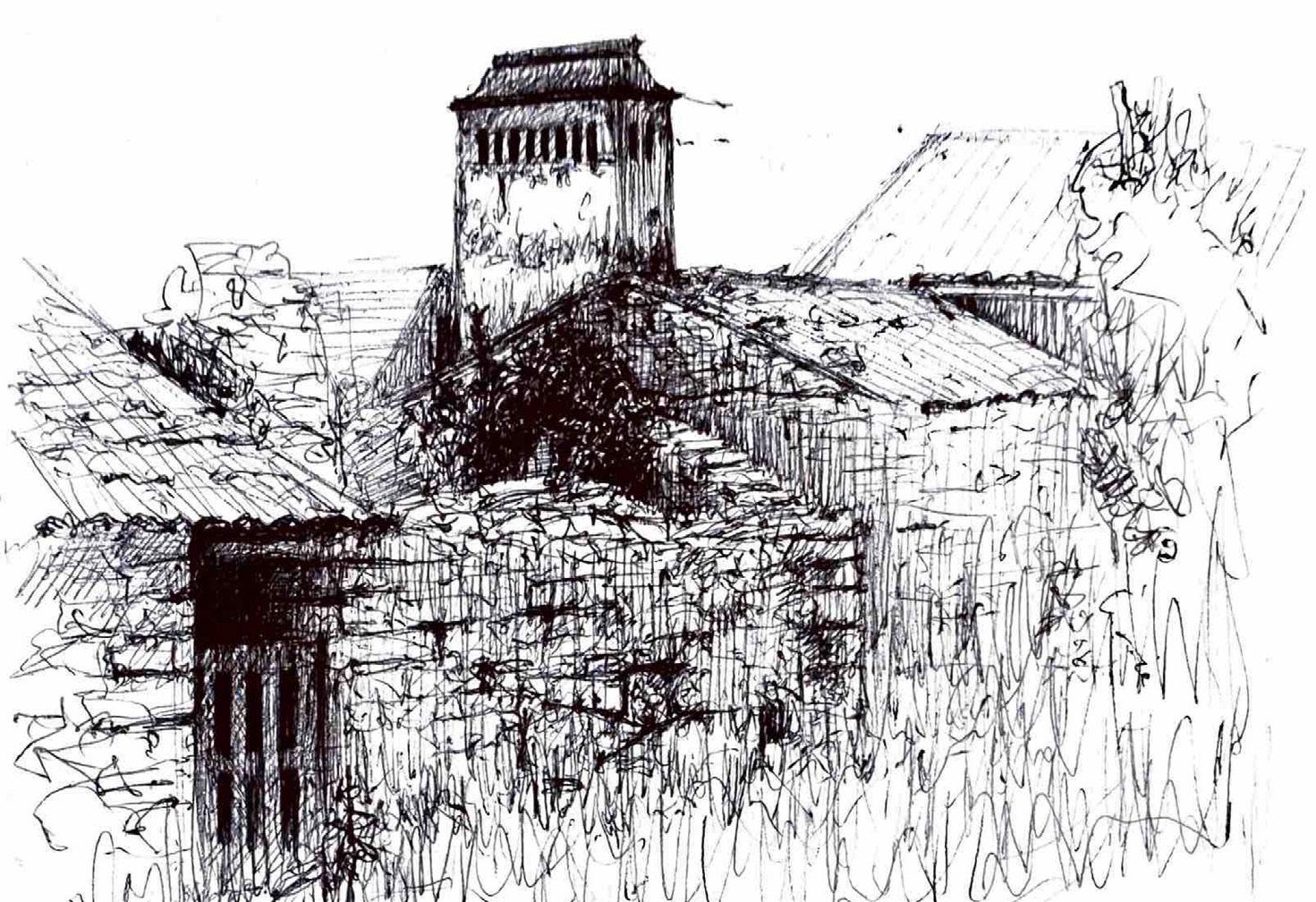

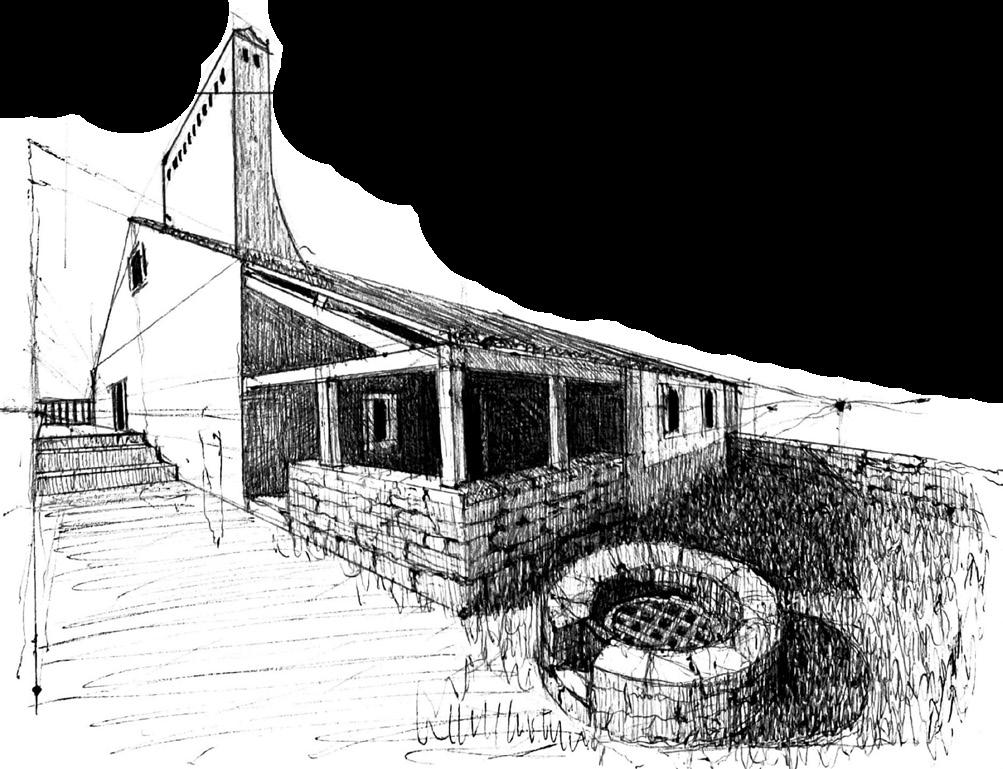

O projeto parte ainda de um estudo e catalogação das habitações tradicionais em ruínas da aldeia, compondo uma série de desenhos de análise construtiva e tipológica.

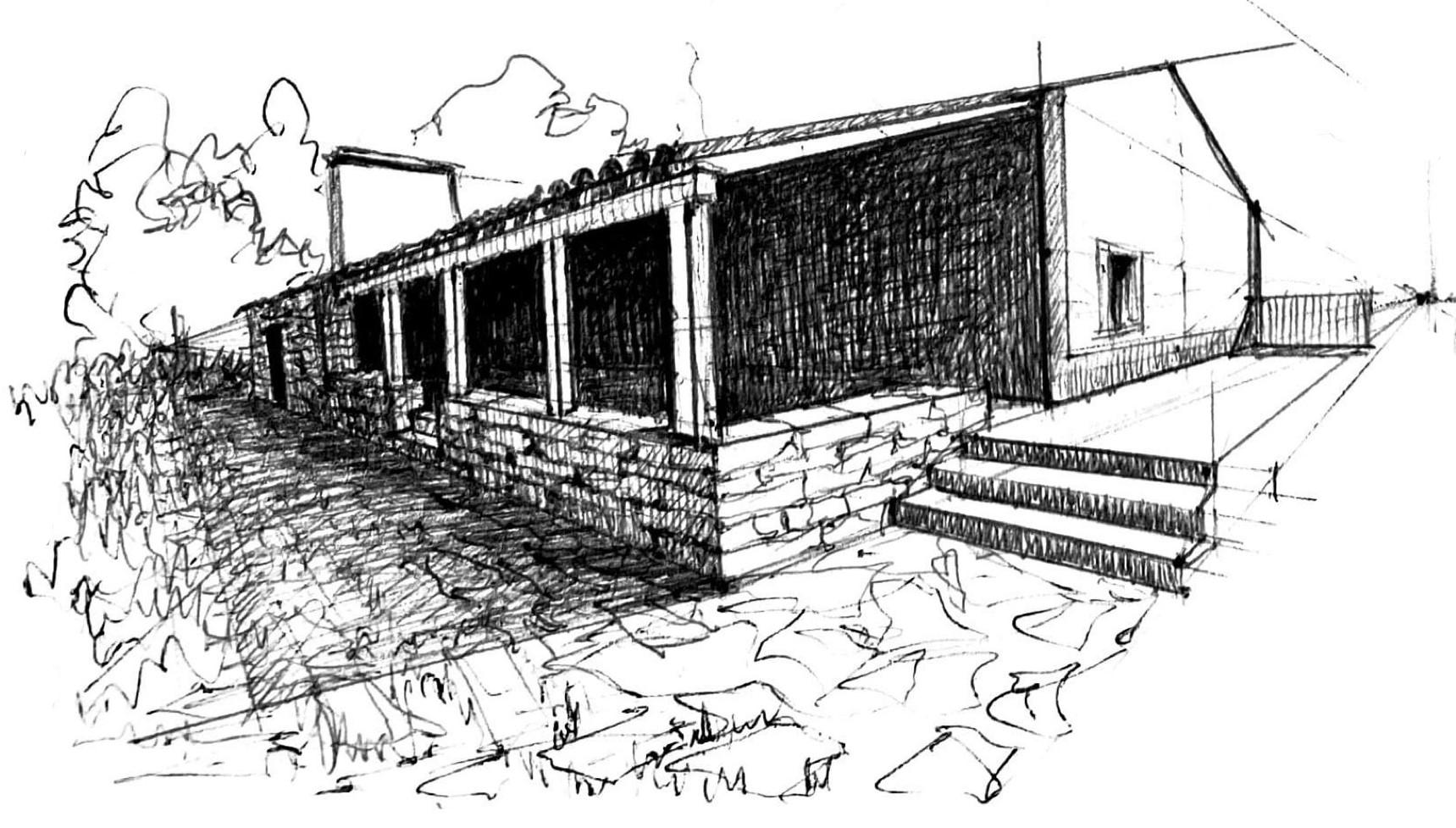

Prespetivas do Modelo
Planta Piso Térreo Perspetiva

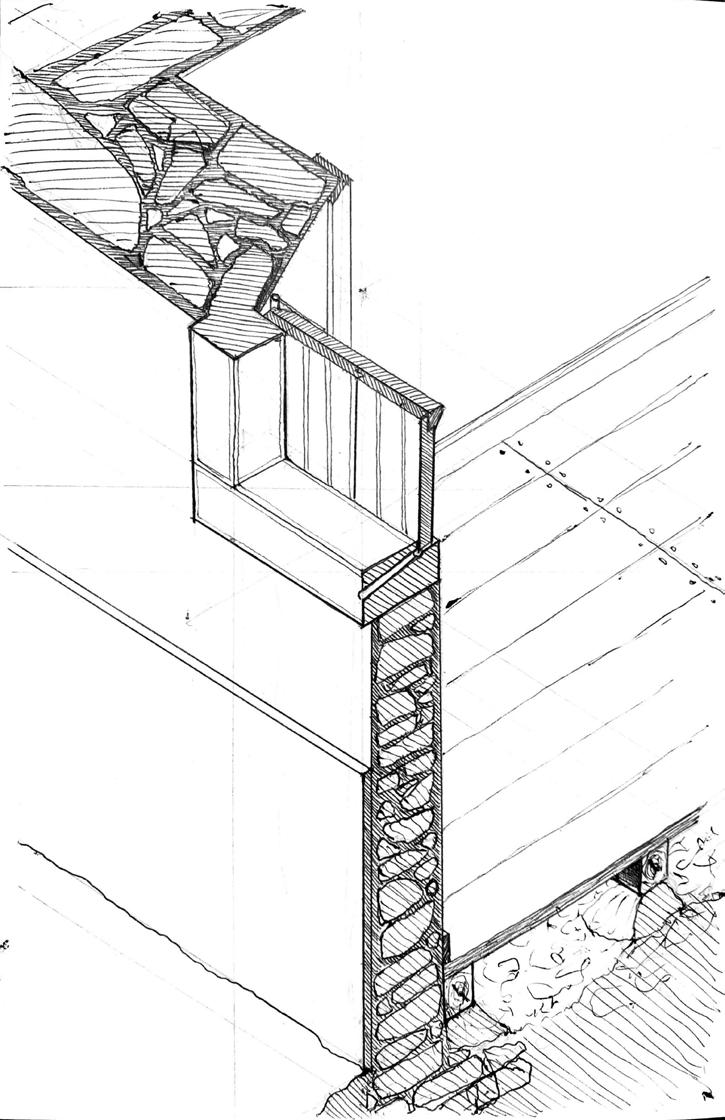

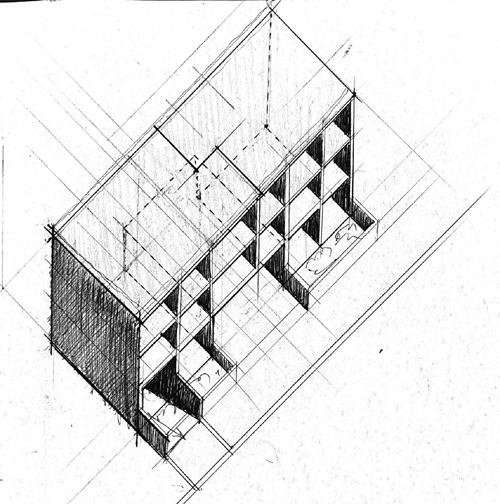

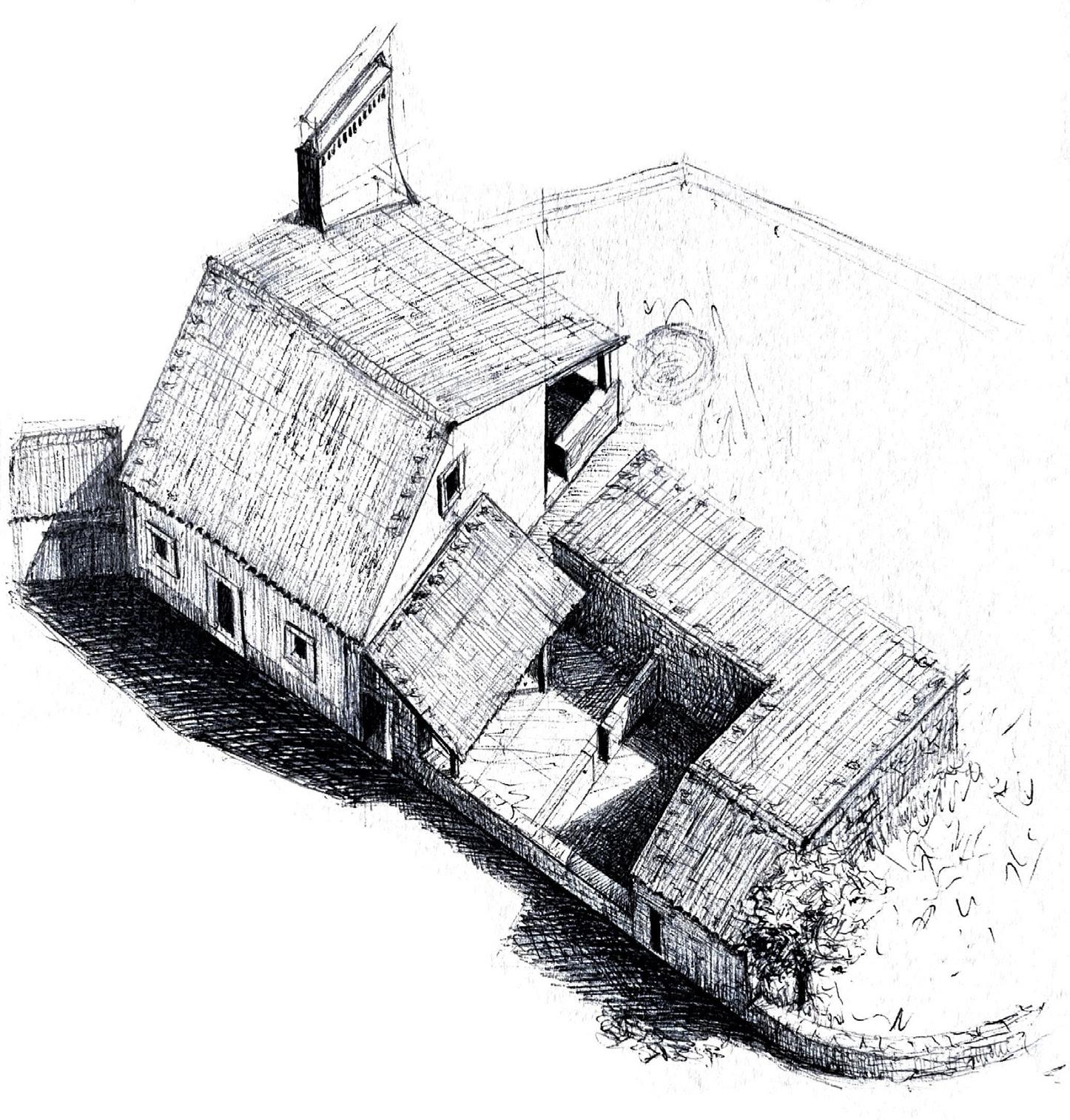

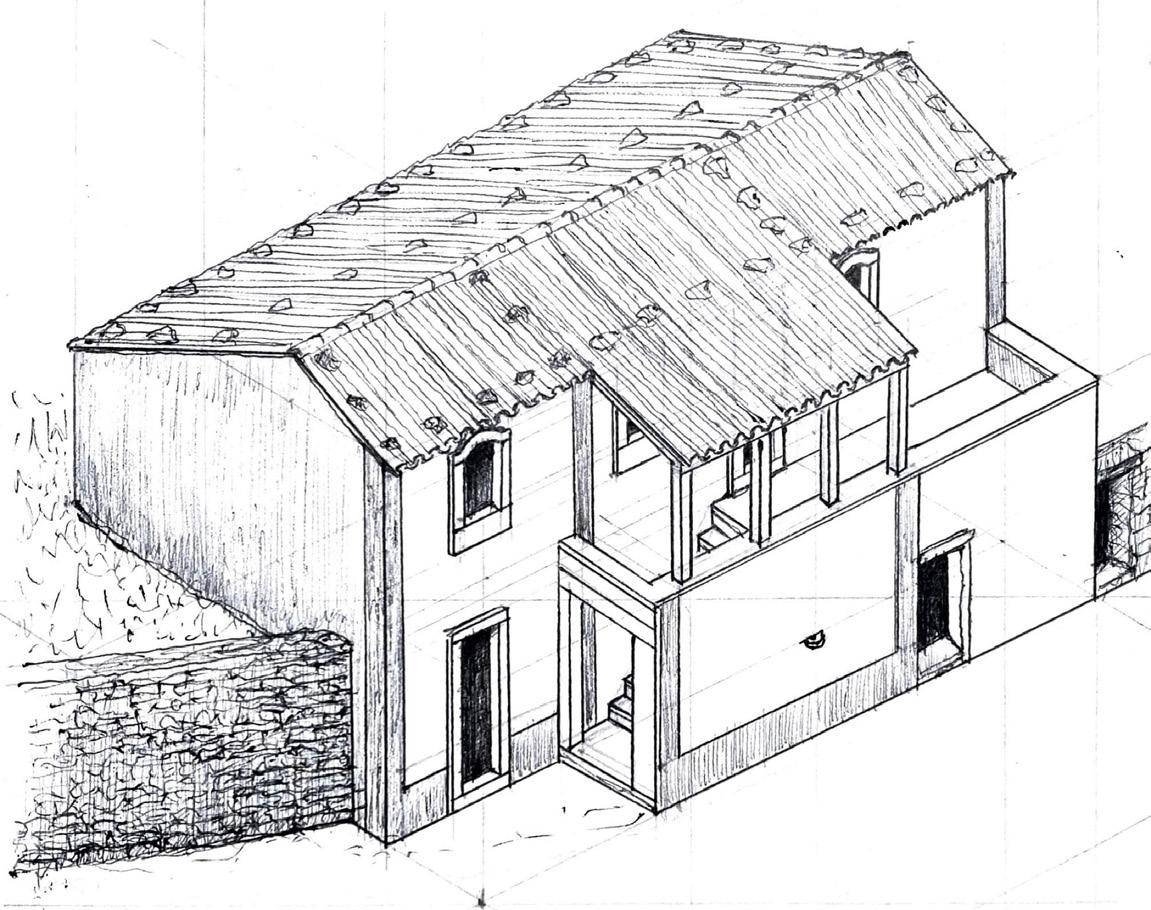

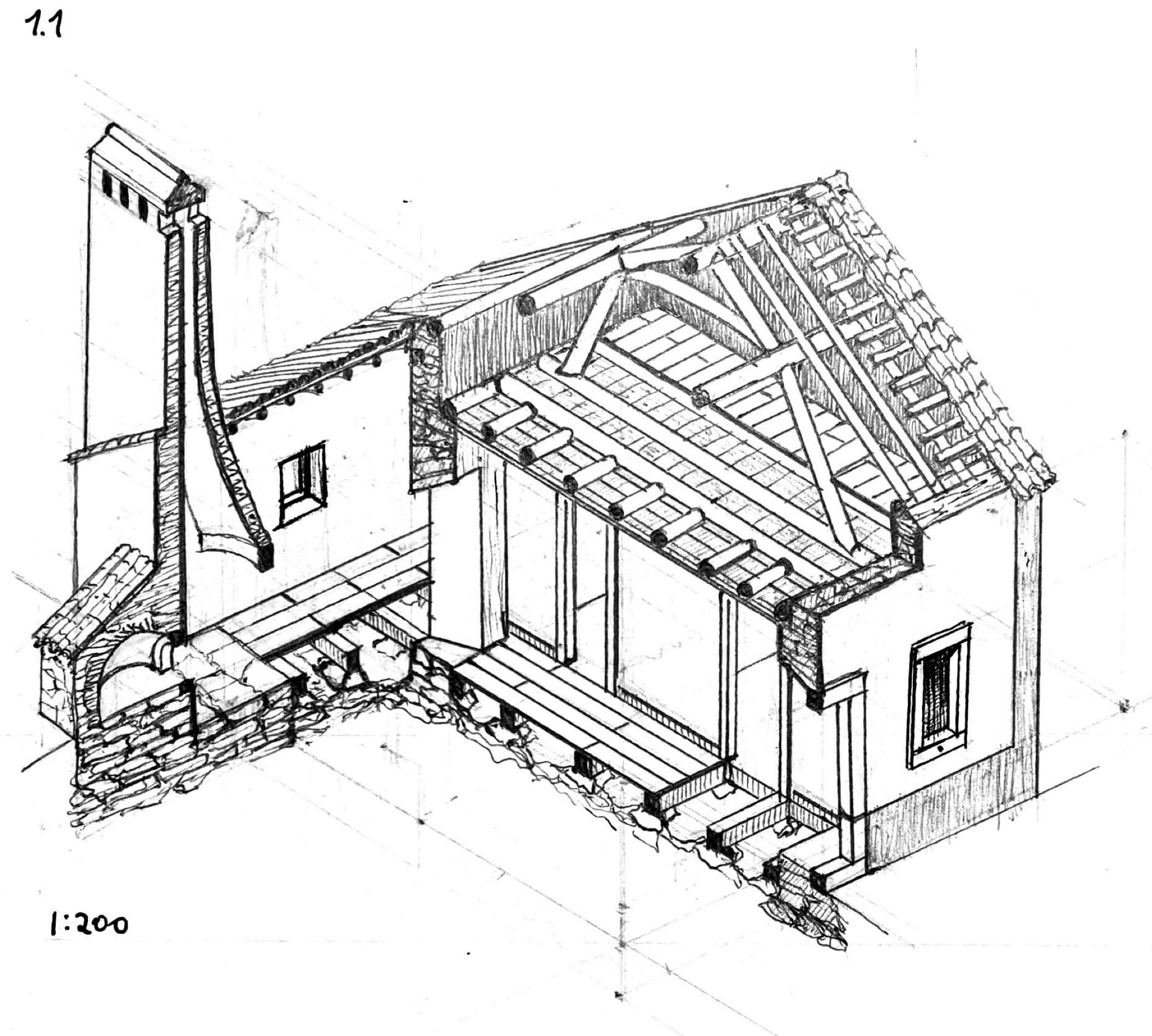

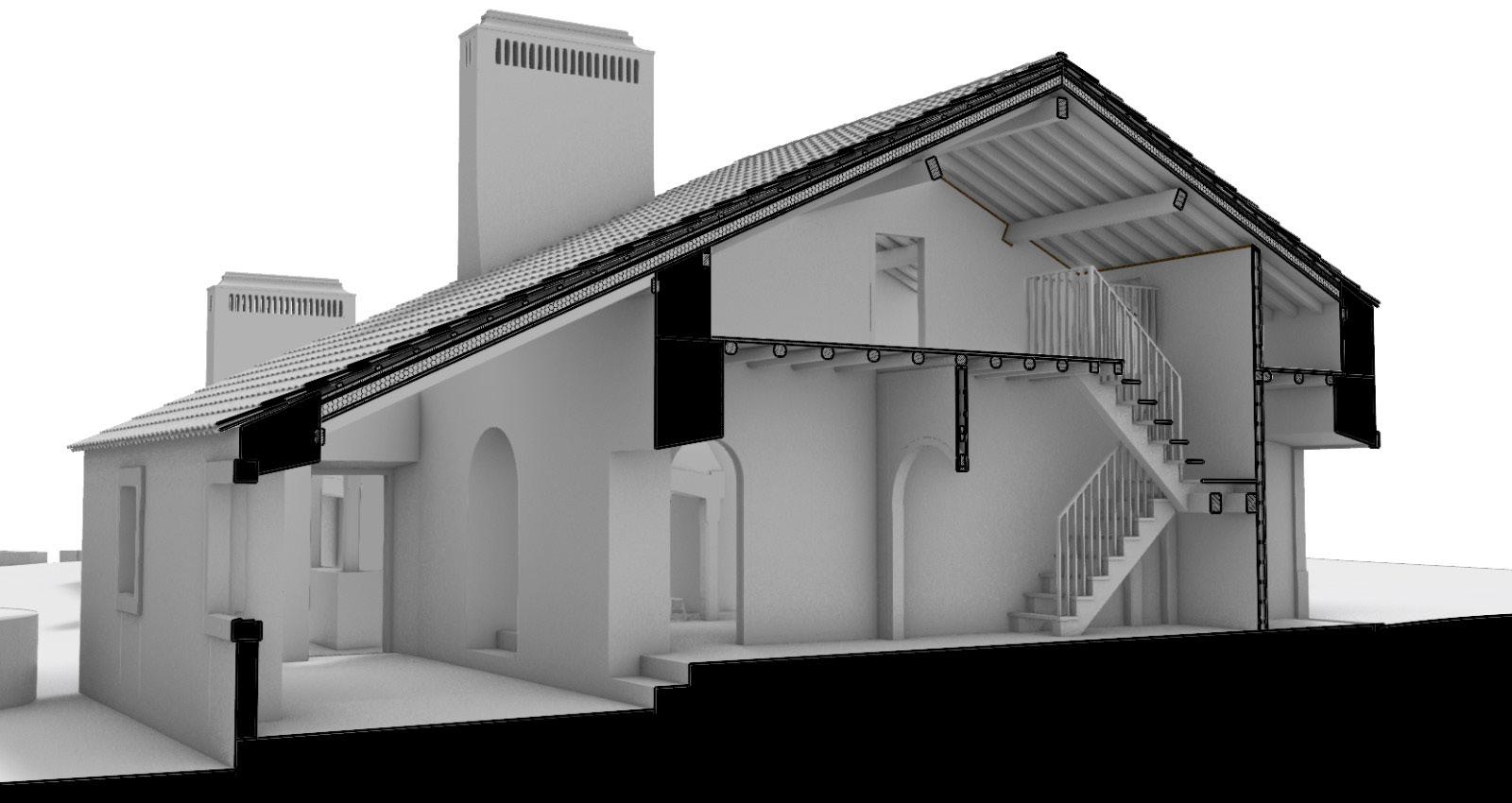

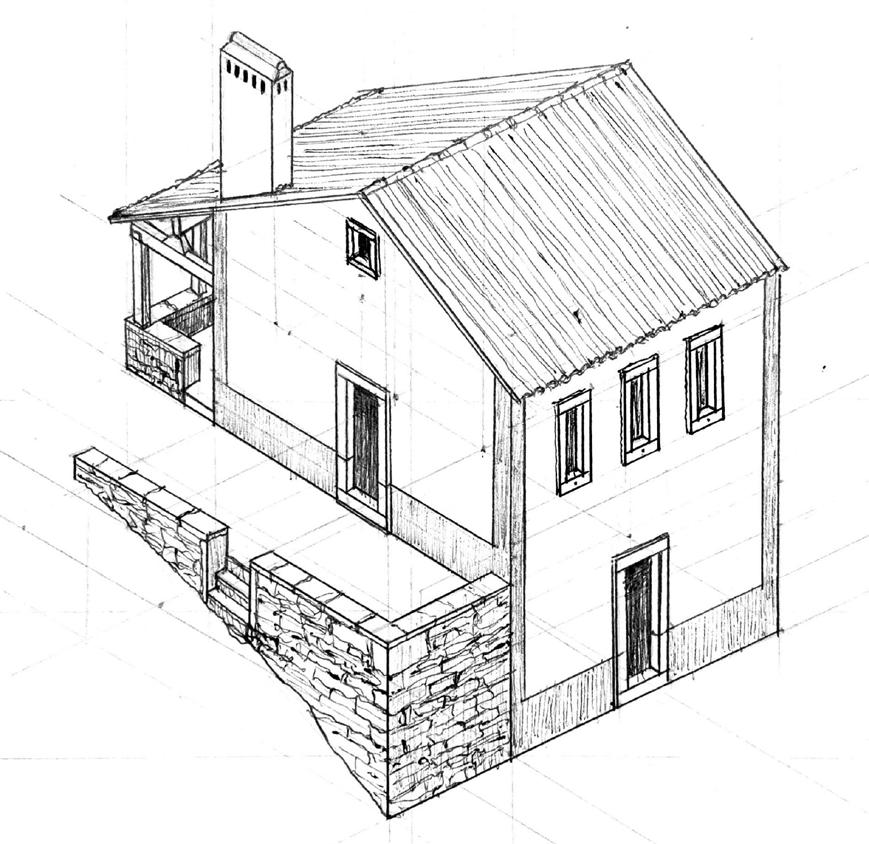

Axonometrias das habitações de Avecasta e detalhes construtivos
