A. Шаг зуба – это расстояние между

верхними точками соседних зубьев. Пилы с

коротким шагом зуба (12.7 мм, 15.87

мм, 19.05 мм и 22.22 мм) используются на

станках с двигателями малой мощности 18

кВт (24 л.с.) и меньше, а также на

делительных станках для пиления бруса.

Пилы с широким шагом (25.4 мм и 31.75 мм)

отлично подходят для пиления больших

объемов древесины на станках с

двигателями от 18,5 кВт (25 л.с.) и выше.

B. Пазух зуба – это пространство между

зубьями пилы, которое необходимо для

захвата и удаления опилок, а также для равномерного распределения напряжений

по всему радиусу в основании зуба. Высота зуба должна быть достаточной, чтобы позволить пазуху зуба выносить опилки из

пропила.

C. Высота зуба – это расстояние от нижней точки пазуха до самой высокой точки зуба.

Более высокие зубья (при углах захвата 7° и Turbo 7°) обеспечивают большую

производительность на станках с

двигателями 18.4 кВт (25 л.с.) и более,

позволяя быстрее удалять опилки из

пропила. Пилы с более короткими зубьями

(при углах захвата 9° и 10°) лучше работают

на станках с двигателями 18 кВт (24 л.с.) и

менее, а также при пилении тонкомера или бруса на делительных станках и ленточных

многопилах.

D. Угол захвата (или передний угол) -это угол наклона передней кромки зуба относительно ординаты 90o к тыльной стороне полотна пилы. Угол захвата выбирается в зависимости от типа распиливаемой

ġ Turbo 7° - Выпускаемые только фирмой Wood-Mizer, пилы с этим высокопроизводительным профилем и агрессивным задним углом наклона 39° разработаны специально для

экстремально твердых и экзотических пород древесины, распиливаемых на станках мощностью 18,4 кВт (25 л.с.) и

более.

ġ Turbo 747 – Пилы данного профиля выпускаются только фирмой Wood-Mizer и могут работать на станках любой

мощности. Они имеют глубокий

пазух для лучшего удаления опилок, экстремально большой задний угол наклона 47° для более высоких

скоростей подачи и острые точки

проникновения в древесину для повышения точности пиления.

ġ 9° - Разработаны для станков низкой мощности 18 кВт (24 л.с.) и ниже, чтобы распиливать мерзлую древесину,

пород древесины.

Wood-Mizer, эти пилы уникального

профиля зуба способны удалять

практически все опилки с поверхности доски за счет большого пространства

пазуха зубьев.

F.Ширина пилы – это расстояние между точкой вершины зуба и тыльной кромкой пилы. Более широкие пилы (от 38 мм до

50 мм) предназначены для работы на

мощных станках от 18.4 кВт (25 л.с.) и более, способны обеспечить высокие скорости

подачи, и кроме того, могут выдержать

большее количество заточек. Узкие пилы (от 32 мм до 38 мм) рассчитаны на станки

меньшей мощности - 18 кВт (24 л.с.) и менее, а также на более сложные задачи по

распиловке древесины.

G.Толщина пилы. Более толстые пилы (1.14 мм, 1.27 мм, 1.4 мм) обеспечивают высокие скорости подачи и лучшую производительность в сложных случаях,

когда распиливается сучковатая, мерзлая, сухая или экстремально твердая древесина, однако они требуют мощных двигателей на станках 18.4 кВт (25 л.с.) и выше. Более тонкие пилы (0.9 мм, 1 мм, 1.07 мм) – более гибкие и дольше служат при работе на станках малой мощности 18 кВт (24 л.с.) и меньше, когда скорость пиления и производительность не являются ключевым фактором.

H.Разводка зуба – это расстояние, на которое зуб отогнут по отношению к плоскости полотна пилы (или по отношению к прямому неразведенному зубу). Разводка зубьев создает зазор для пилы в пропиле. Пропил ленточных пил Wood-Mizer имеет толщину не более 2.5 мм и генерирует меньше опилок. За счет тонкого пропила, ленточная пила Wood-Mizer может производить примерно на 20% больше готовой продукции из древесины по сравнению с циркулярными или цепными пилами.

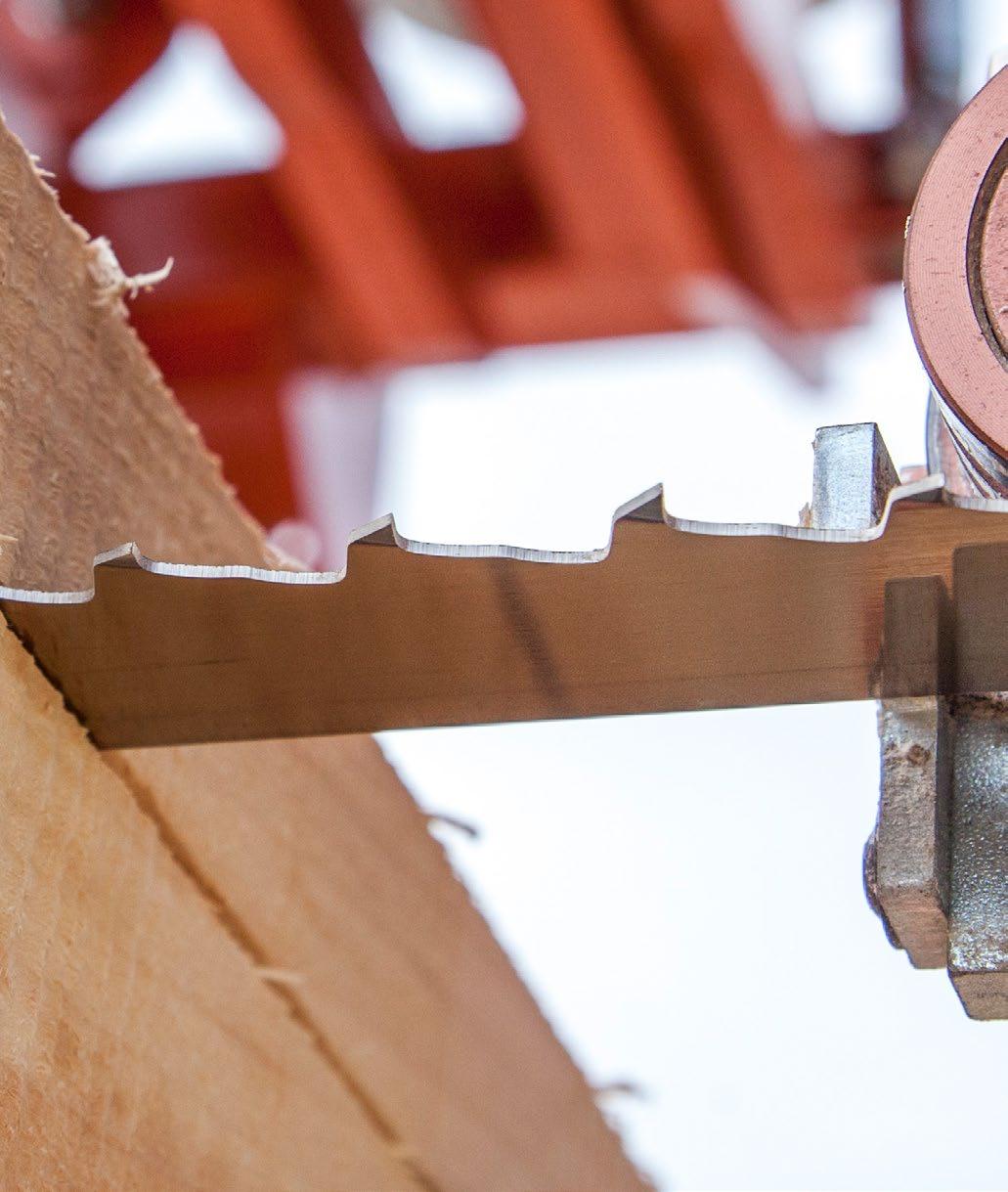

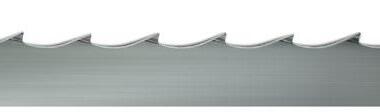

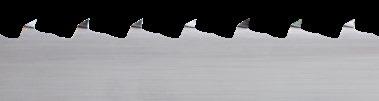

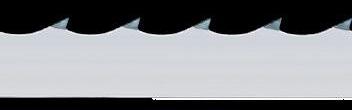

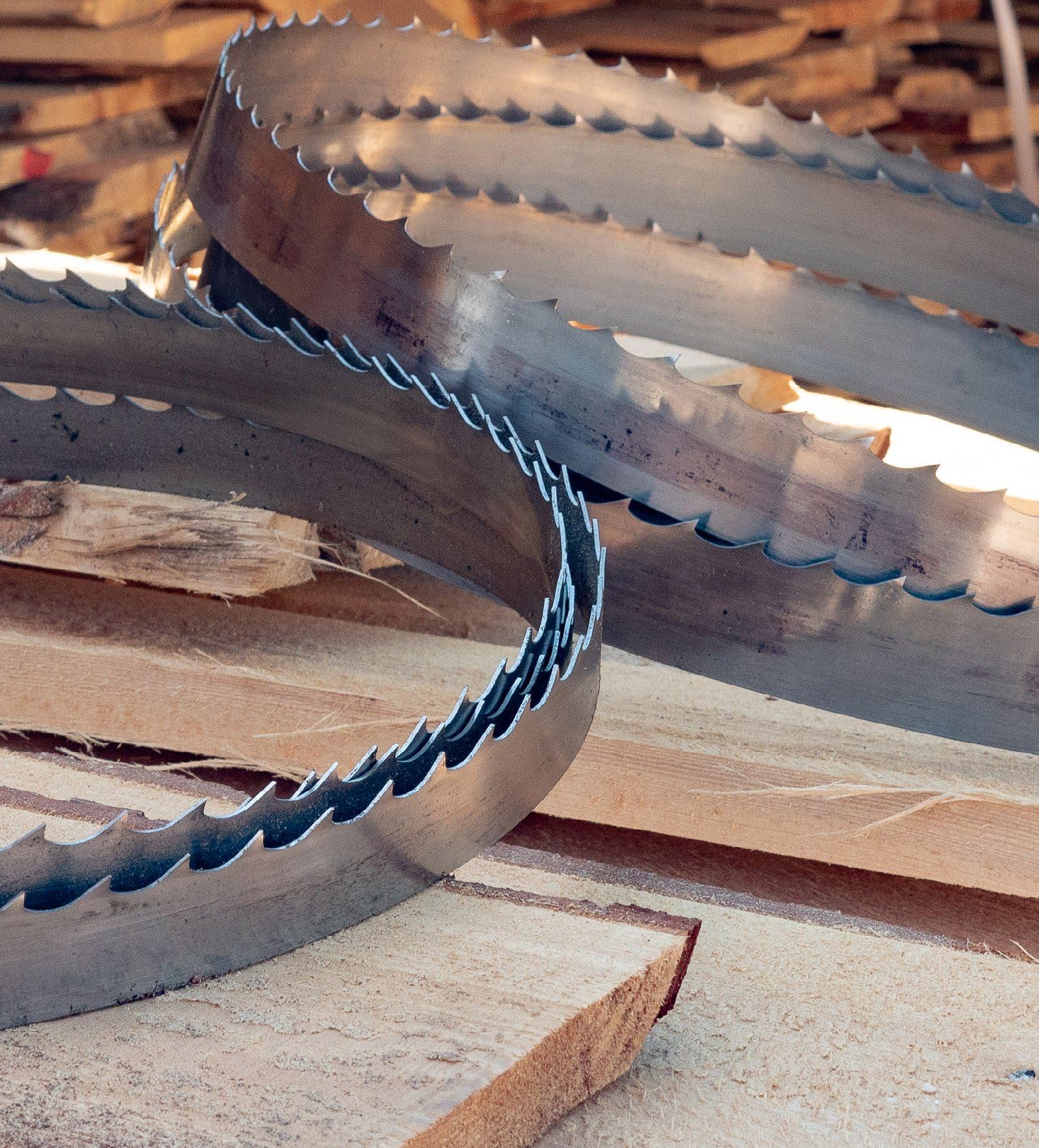

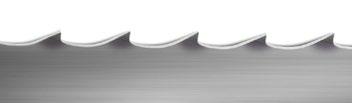

Профили зуба ленточных пил Wood-Mizer

Wood-Mizer выпускает ленточные пилы с

несколькими вариантами профиля зуба

для различных типов древесины.

ġ 7/34, 7/39 и 7/47 Эти профили пилы рекомендуются для пиления твердых пород древесины. Они работают

лучше всего на станках с двигателями мощностью выше 18.4 кВт.

ġ 9/29 Этот профиль разработан для

пиления мерзлой, частично замерзшей, или твердой древесины с высокой

плотностью волокон, такой как акация, дуб, граб и ясень.

ġ 10/30 Это самый популярный и многоцелевой профиль зуба Wood-Mizer. Пилы данного профиля одинаково хорошо распиливают и мягкие породы, и древесину средней твердости, и твердые породы, например, березу, бук,

EUROPE • woodmizer.eu | AFRICA • woodmizerafrica.com | ASIA • woodmizerasia.com

стали: легированной стали

тела пилы и быстрорежущей стали для вершины зуба. Вначале стальной материал зуба в виде проволоки приваривается

к полотну пилы с помощью лазерной сварки, а затем ему придают форму нужного профиля

зуба. Пилы BiMETAL, как правило, используют

для первичного распила на мобильных или

промышленных пилорамах. Они остаются

острыми в три раза дольше, чем лезвия из

углеродистой стали, и их можно многократно

затачивать с помощью заточного диска CBN.

Ленточные пилы BiMETAL имеют более долгий срок службы,

MaxFLEX - это универсальные ленточные пилы

премиум-класса для первичной и вторичной распиловки, когда необходим максимальный срок службы пилы. Полотна MaxFLEX,

изготовленные из высоколегированной стали

премиум-класса, обладают максимальной

гибкостью и долговечностью. Они

используются, в основном, на мобильных и

промышленных ленточнопильных станках. Вы

также можете использовать их на ленточных многоголовочных станках для роспуска бруса.

ġ Затачиваются с помощью диска CBN

BiMETAL Standard/BiMETAL Extreme, BiMETAL Standard Hard/BiMETAL Extreme Hard.

Параметры ленточных

1.07 x 32 1.07 x 35 1.14 x 32 1.14 x 38 1.14 x 75 1.27 x 38 1.27 x 50 1.27 x 75 1.40 x 38

10/30, Vortex 10/30, 9/29, Vortex 10/30, 9/29 10/30, Vortex 1.14 x 75 10/30, 7/47 10/30 10/30, 7/47 10/30, 7/47 10/30

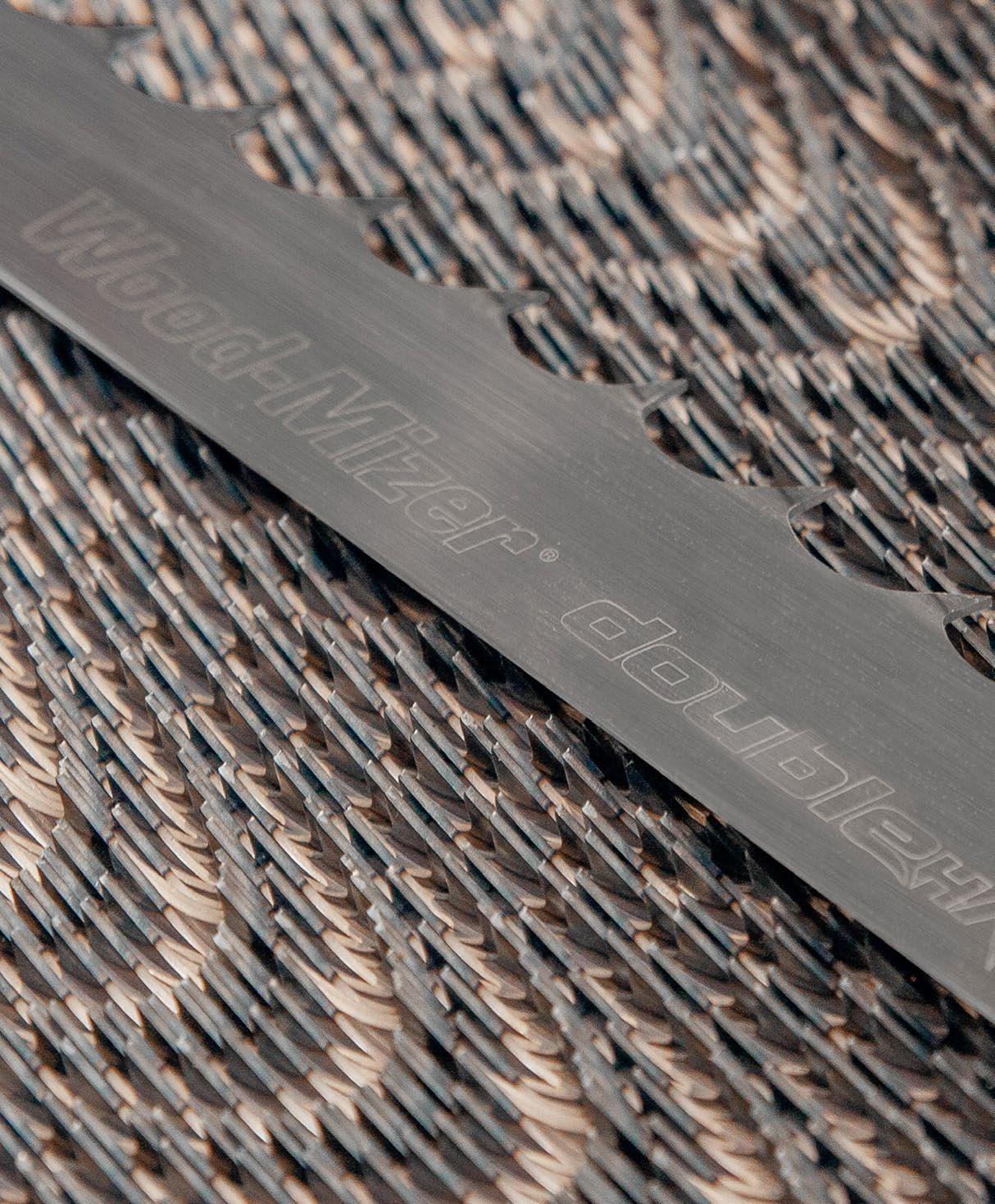

Ленточные пилы DoubleHARD изготовлены из

высоколегированной стали и предназначены

для мобильных, стационарных и

промышленных пилорам. Благодаря сочетанию

более твердой высоколегированной стали и зубьев с индукционной закалкой, лезвия

DoubleHARD обеспечивают вдвое большую

прочность и вдвое более долгий срок службы

по сравнению со стандартными пилами из

углеродистой стали. Их можно затачивать

с помощью шлифовального диска CBN.

Ленточные пилы DoubleHARD – это прочные универсальные лезвия для хвойных

твердых пород, сучковатой и мерзлой древесины.

ġ Тверже пил из углеродистой стали ġ Прочный материал,

переточки

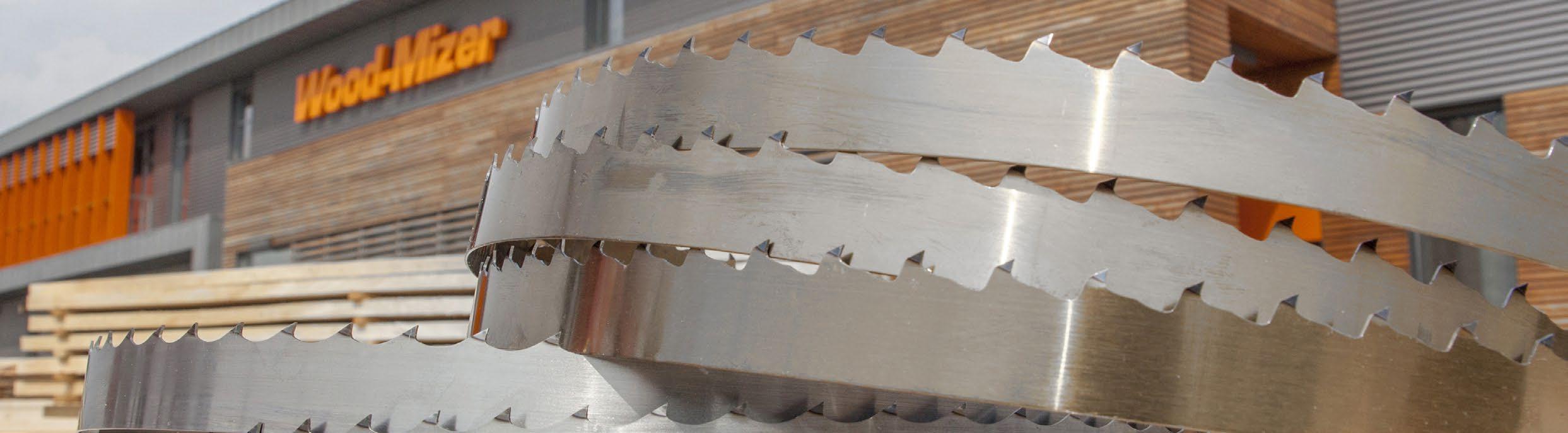

Wood-Mizer

Ленточные пилы SilverTIP изготовлены из

пружинной углеродистой стали

и используются как на мобильных, так

и на промышленных пилорамах; они также подходят для вторичной распиловки бруса на делительных станках. Эти

пилы затачиваются диском CBN, но, как правило, они выдерживают меньше

переточек, чем лезвия из более твердой высоколегированной стали, например, DoubleHARD. Ленточные пилы SilverTIP идеально подходят

Параметры ленточных пил DoubleHARD

Толщина x Ширина (мм)

0.80 x 20

0.80 x 25

1.00 x 35 1.00 x 40

1.00 x 50

1.07 x 25

10/30 10/30 10/30, 9/29 10/3, 7/39 10/30 10/30 10/30, 7/34 10/30, 9/29 10/30 10/30, 9/29, 7/39 10/30, 7/39, 7/34 10/30 10/30 10/30, 7/34

пилы SilverTIP

1.07 x 32 1.07 x 35 1.07 x 50 1.14 x 32 1.14 x 38 1.27 x 38 1.27 x 75 1.40 x 32 10/30 10/30, Vortex 10/30 10/30 10/30, Vortex 10/30, Vortex 10/30 10/30 10/30, 7/47 10/30, 7/39, Vortex 10/30 10/30, 7/39, 7/47

1.00 x 35 1.00 x 40 1.00 x 45 1.00 x 50 1.07 x 32 1.07 x 35 1.07 x 38 1.07 x 50 1.07 x 75 1.14 x 38 1.14 x 63 1.27 x 75

Wood-Mizer выпустил серию StartCUT как

самые недорогие ленточные пилы в своем ассортименте. Лезвия StartCUT изготовлены из пружинной углеродистой стали с зубьями

индукционной закалки, которые разведены

и заточены на заводе. StartCUT – это разумный выбор тех распиловщиков, для которых ключевым фактором является

невысокая цена. StartCUT – это недорогие

пилы среднего класса от всемирно известного производителя.

Параметры ленточных пил StartCUT Толщина x Ширина (мм)

10/30, 9/29 10/30, 9/29 10/30, 9/29 10/30 0.9 x 35 1.00 x 32 1.00 x 35 1.00 x 38 1.00 x 40 1.00 x 50 1.07 x 32 1.07 x 35 1.14 x 32 1.14 x 38

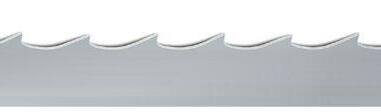

Компания Wood-Mizer разработала уникальный профиль зуба под названием Vortex®. Vortex - это новое поколение

специализированных пил, которые могут резать древесину

ПИЛЫ

5.КОНТРОЛИРУЙТЕ

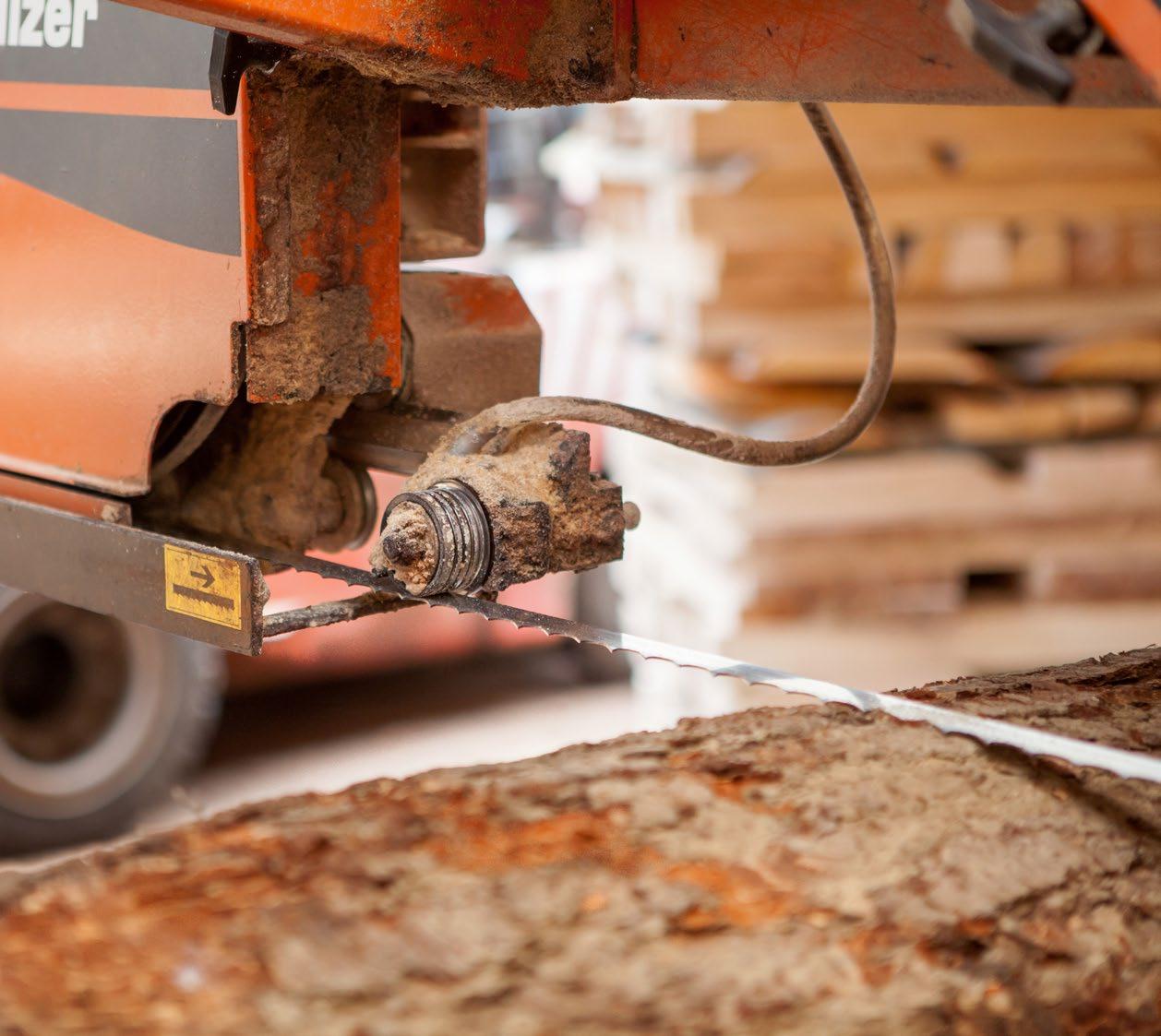

6.ОЧИЩАЙТЕ БРЕВНА ПЕРЕД НАЧАЛОМ ПИЛЕНИЯ Грязь, камни, песок и другие посторонние

материалы на бревне затупляют лезвие.

Тупое лезвие не может качественно пилить. Снижением скорости подачи эту проблему

не решить. Одно из эффективных решений

–применение дебаркера, который снимает слой коры непосредственно перед входом ленточной пилы в древесину.

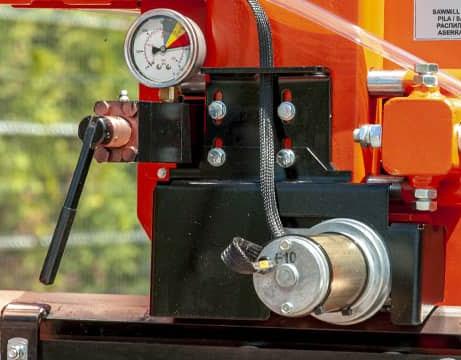

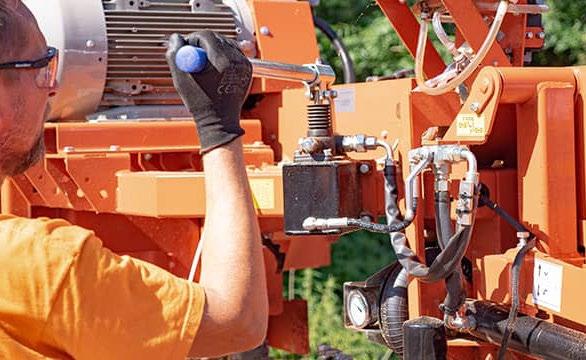

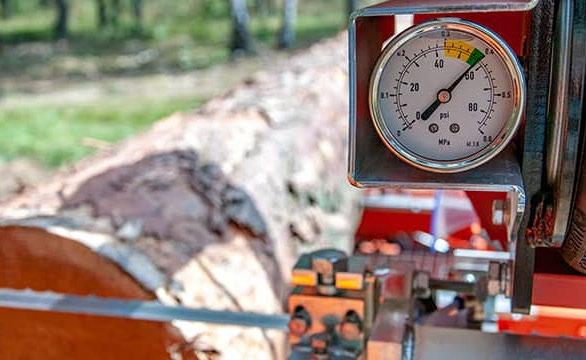

7.ПРОВЕРЯЙТЕ НАТЯЖЕНИЕ ПИЛЫ Периодически проверяйте гидравлическое натяжение, подушки безопасности или

пружины, поскольку правильное натяжение

пилы имеет решающее значение для максимальной производительности лезвия и скорости резания.

8.ПРОВЕРЯЙТЕ ПЛАВАЮЩИЕ

ШКИВАХ

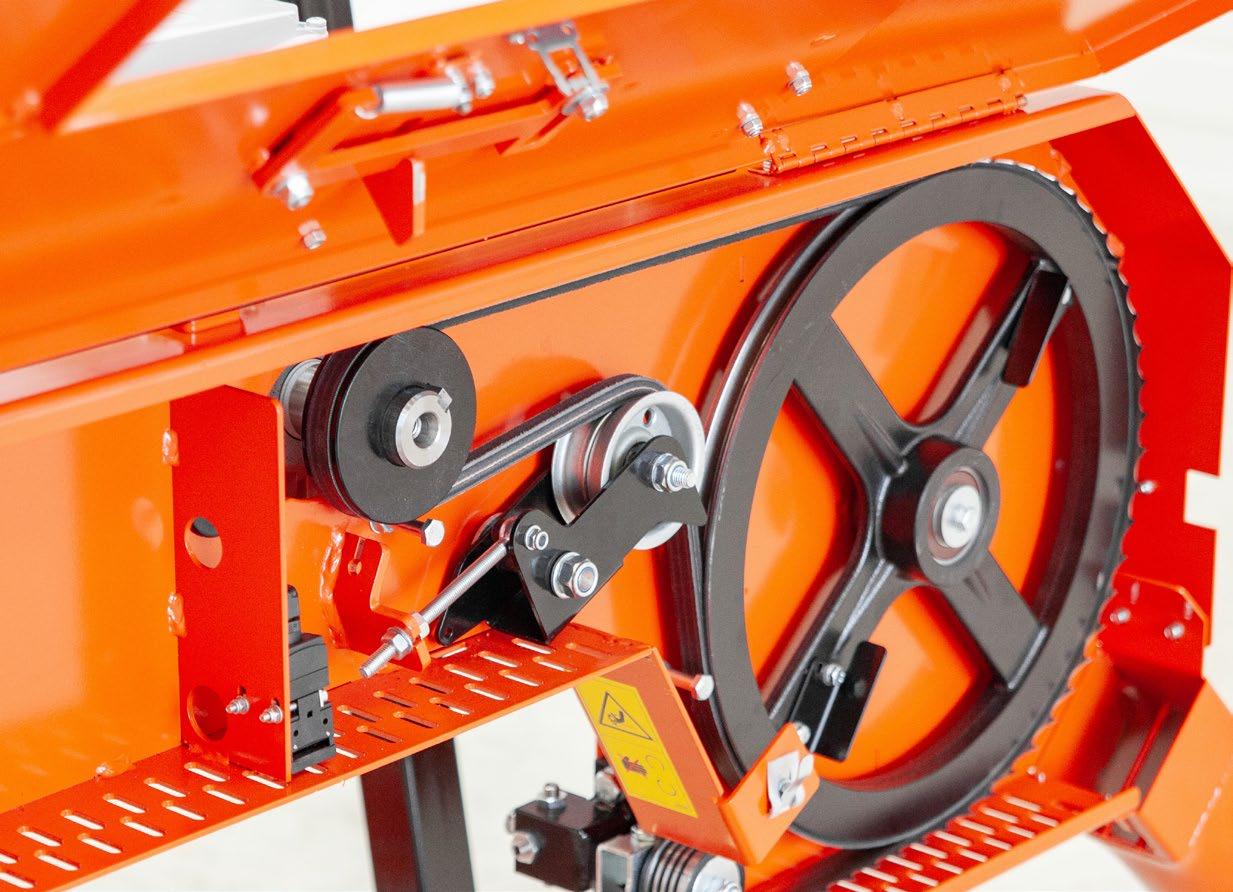

Шкивные ремни, по которым движется пила, должны быть в хорошем состоянии, потому что изношенные ремни (толщиной менее 1 мм) вызывают контакт лезвия с металлическим шкивом, что приводит к преждевременному разрыву пилы. Для равномерного изнашивания, рекомендуем время от времени менять местами ремни на ведущем и ведомом шкивах. Это увеличивает срок жизни пилы.

9.ПИЛИТЕ НА МАКСИМАЛЬНО ВОЗМОЖНОЙ

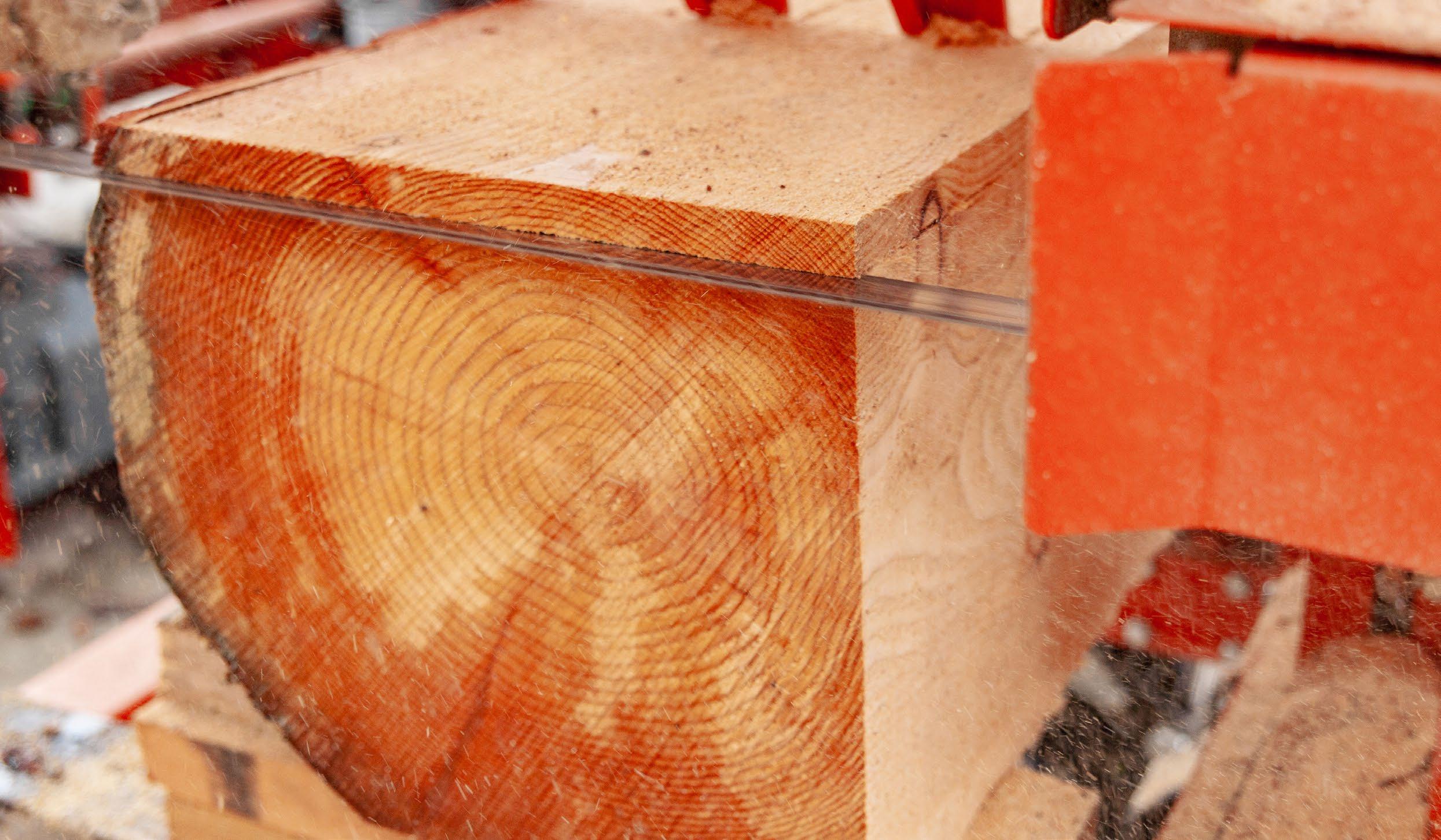

Скорость пиления должна быть максимально возможной при сохранении прямой геометрии распила. Резка на заниженной скорости приводит к тому, что пила вращается на шкивах впустую, оставаясь на том же месте в бревне, которое она уже распилила. Это снижает производительность и сокращает срок службы лезвия. 10.ПРОВЕРЙЯТЕ НАСТРОЙКИ НАПРАВЛЯЮЩИХ

Wood-Mizer

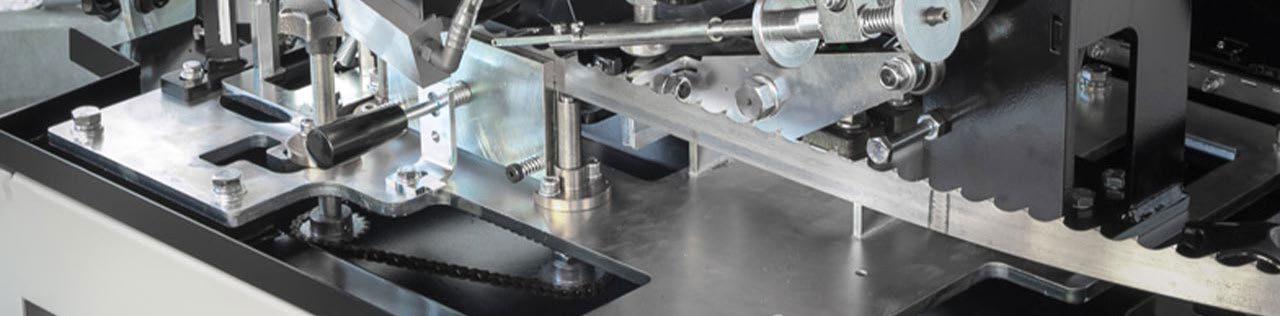

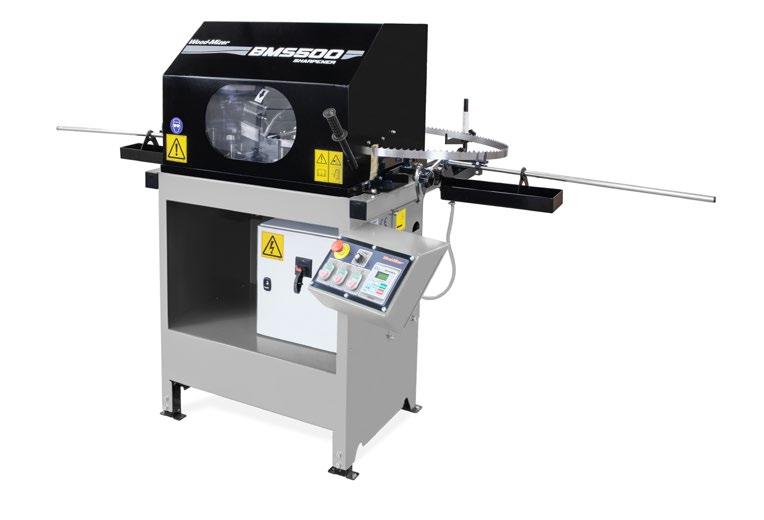

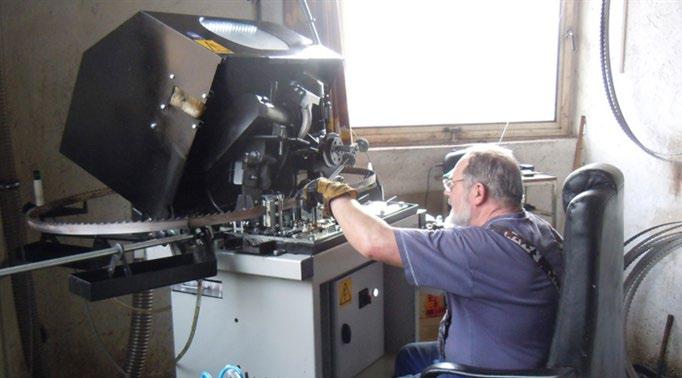

Автоматический станок BMS600 спроектирован для

работая на

высокой

Панель управления оборудована счетчиком зубьев, регулировкой скорости заточки и может быть запрограммирована на отключение

зуба в разные стороны.

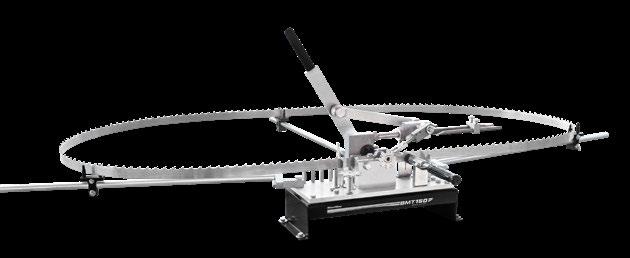

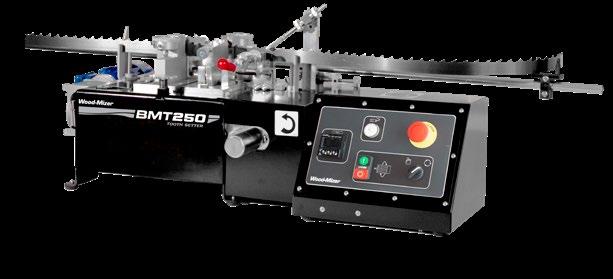

Наиболее производительными и высокоточными разводными устройствами являются полуавтоматические станки BMT200 BMT250 с одновременной двусторонней

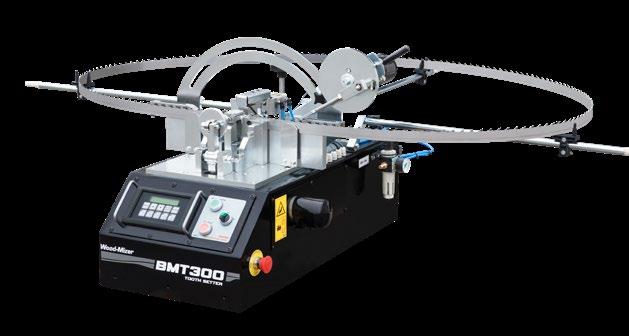

разводкой зубьев. Компьютеризированный пневматический разводной станок BMT300 - это автомат, предназначенный для промышленных лесопильных производств.

Комбинированное устройство Wood-Mizer BMST50 для заточки

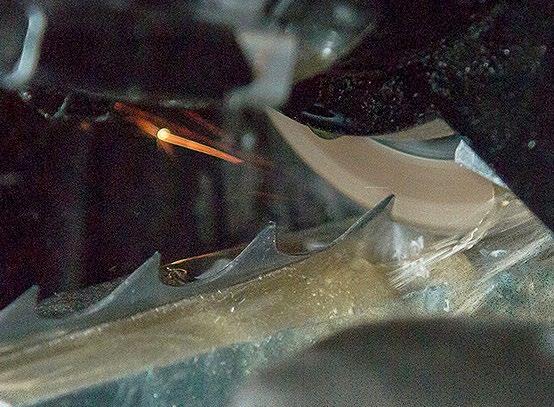

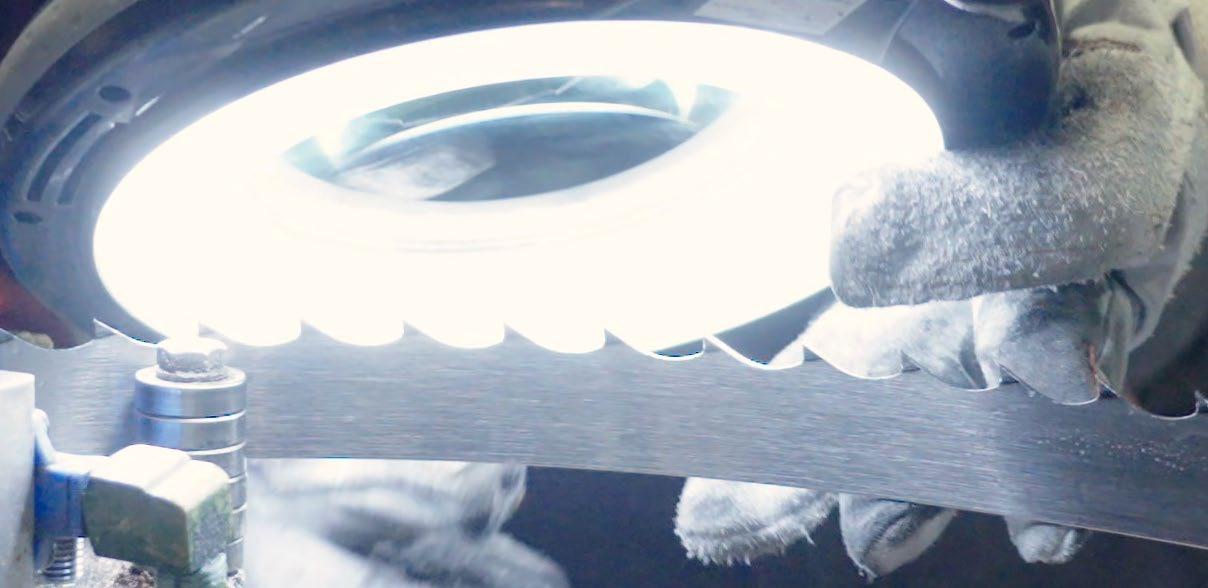

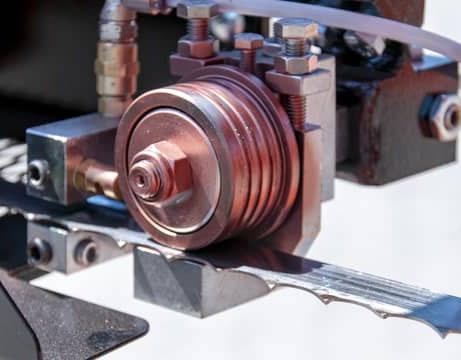

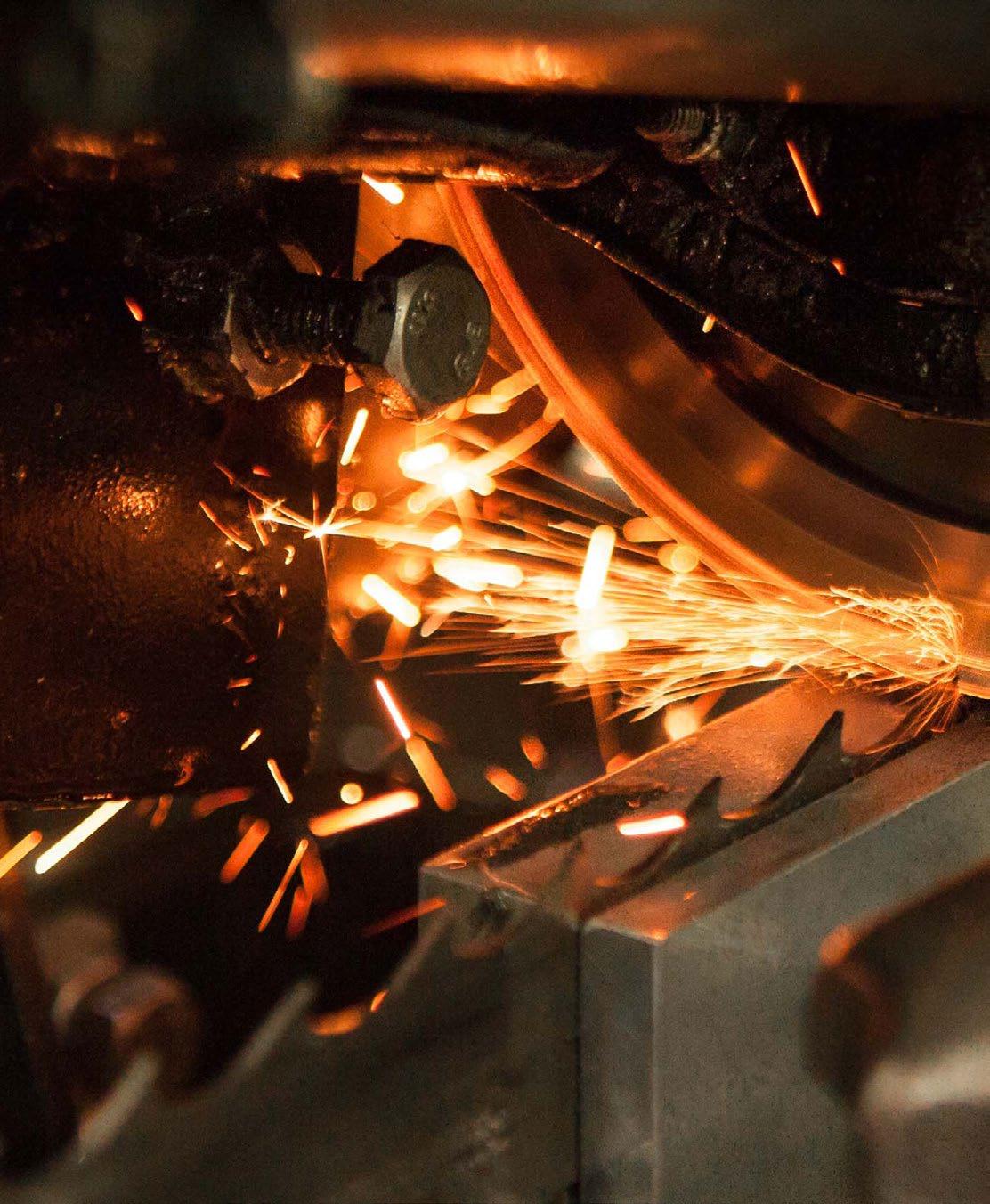

Шаг 2: Заточка

Процесс затачивания возвращает кромке

зуба ее остроту и прямоугольную форму по

отношению к телу пилы. Wood-Mizer советует

использовать для затачивания исключительно диски CBN необходимого профиля,

которые протачивают всю поверхность пазухи зуба. Это очень важно, поскольку в

непроточенных местах пазухи зуба могут

образовываться микротрещины, которые со временем разрастаются и становятся

1. Важно всегда использовать только тот заточной диск CBN, профиль которого соответствует профилю зуба затачиваемой пилы.

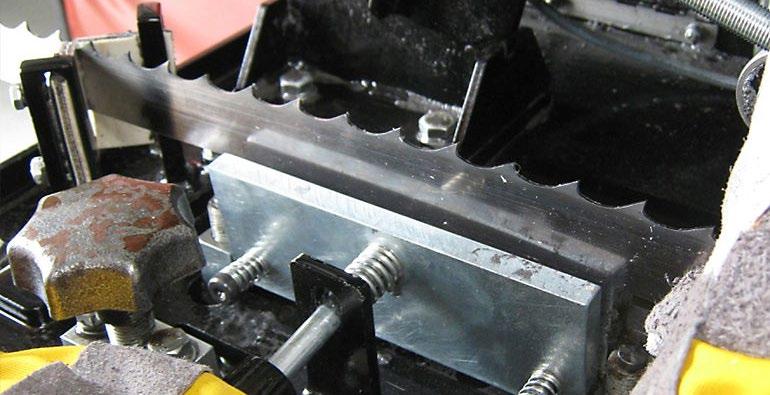

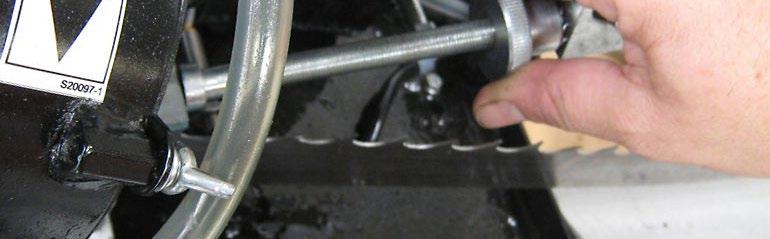

2. Когда вы устанавливаете пилу в заточной станок, убедитесь, что прижим чистый,

а поддерживающие лапы правильно отрегулированы. (Фото 1)

3. Проверьте, в правильном ли положении находится толкатель; он должен толкать тот зуб, который идет на заточку. (Фото 2)

4. Правильная настройка длины толкателя очень важна, потому что, если вы забудете сделать эту настройку, заточной диск быстро придет в негодность. (Фото 3)

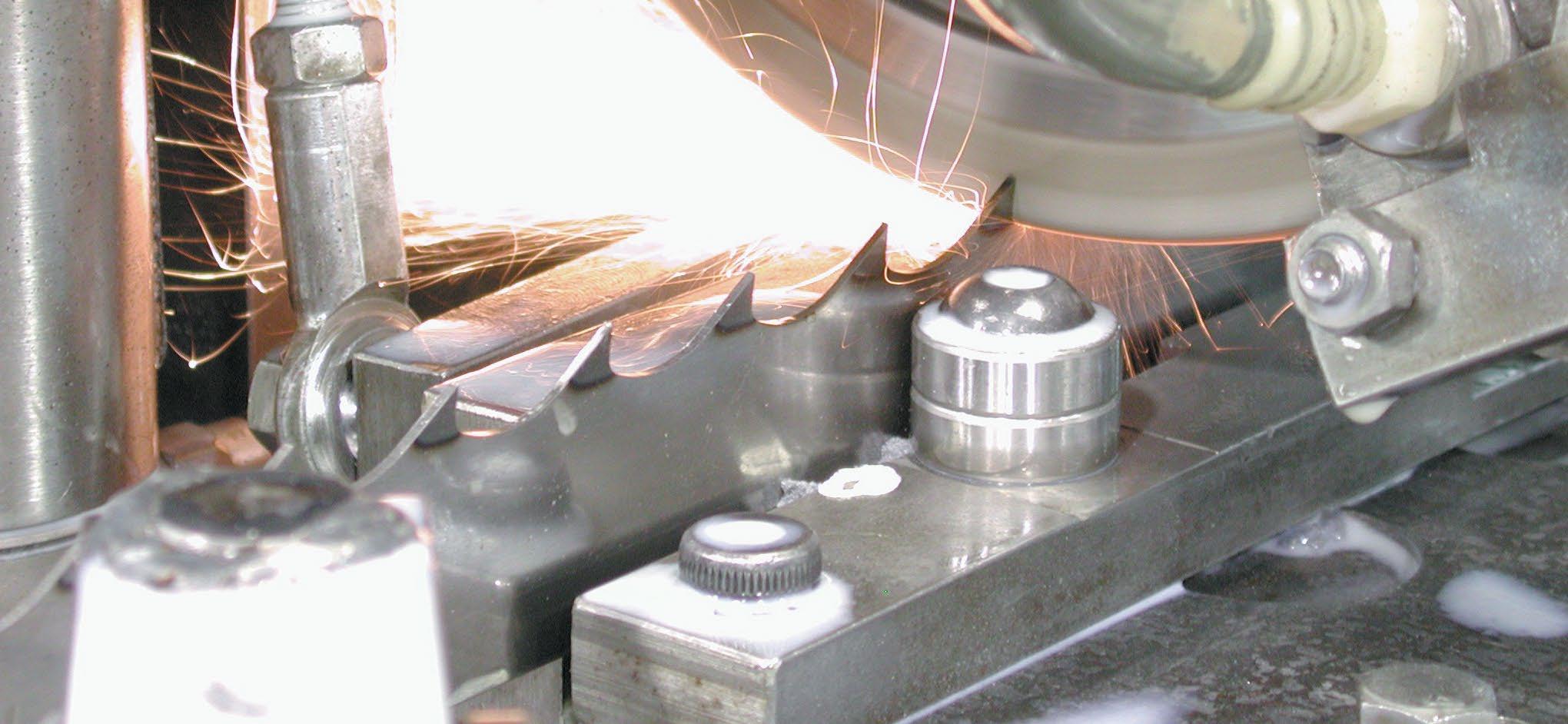

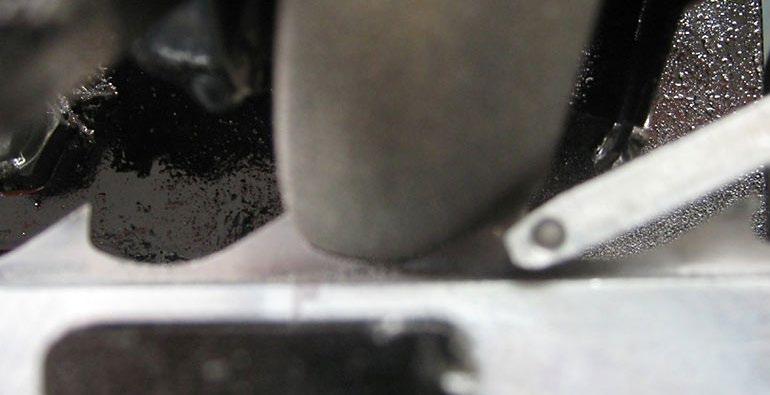

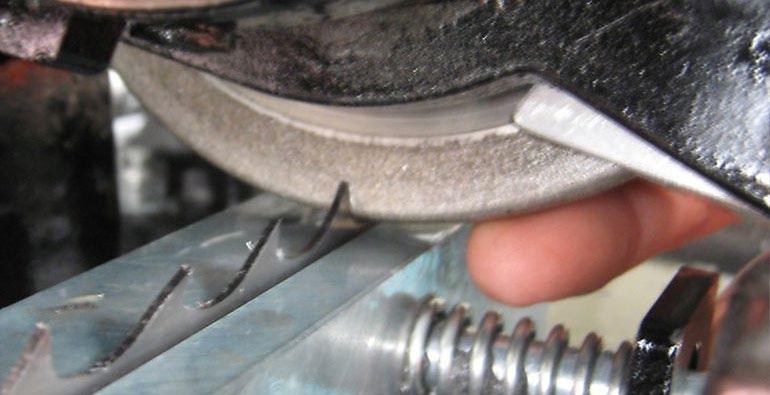

Заточной диск должен касаться целиком всего профиля

искры появлялись по всему профилю пилы. Если это не так,

МИНЕРАЛЬНОЕ

Качество затачивания ленточных

зависит от правильной настройки

Перед началом процесса заточки, Wood-Mizer рекомендует:

ġ проверить шлифовальный круг CBN - его

поверхность должна быть чистой;

ġ убедиться, что форсунка для подачи

масла и прижим пилы чистые;

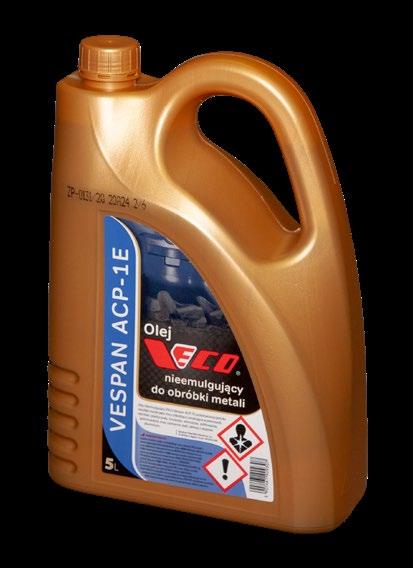

ġ использовать минеральное шлифовальное масло Wood-Mizer.

Почему в заточных станках нужно использовать

масла, которые

особенности минеральное масло способно промывать заточной

ЛЕНТОЧНЫХ ПИЛ

затуплению

и снижению качества пиломатериала. Советуем очищать бревна перед началом пиления с помощью металлической щетки или установить дебаркер на ваш

ленточнопильный станок.

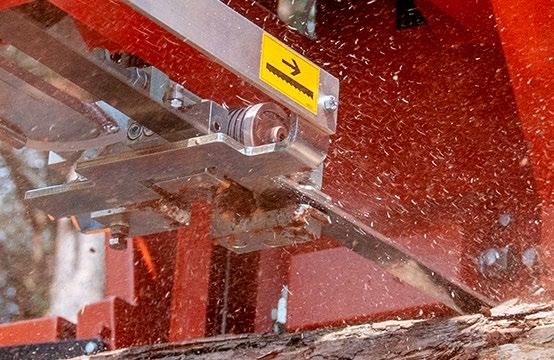

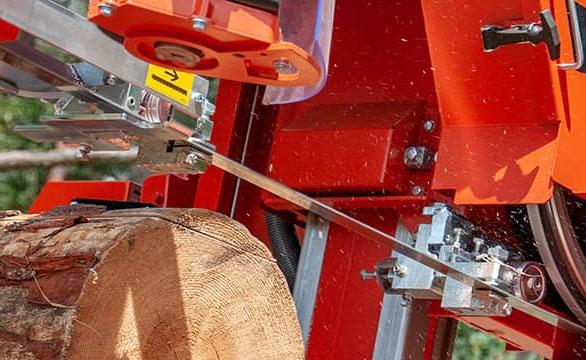

Контролируйте скорость пиления Работающая пила должна входить в бревно

Проверяйте настройки

Правильные регулировки пилы и настройки станка нужно проверять в соответствии с процедурами, описанными в инструкции к станку.

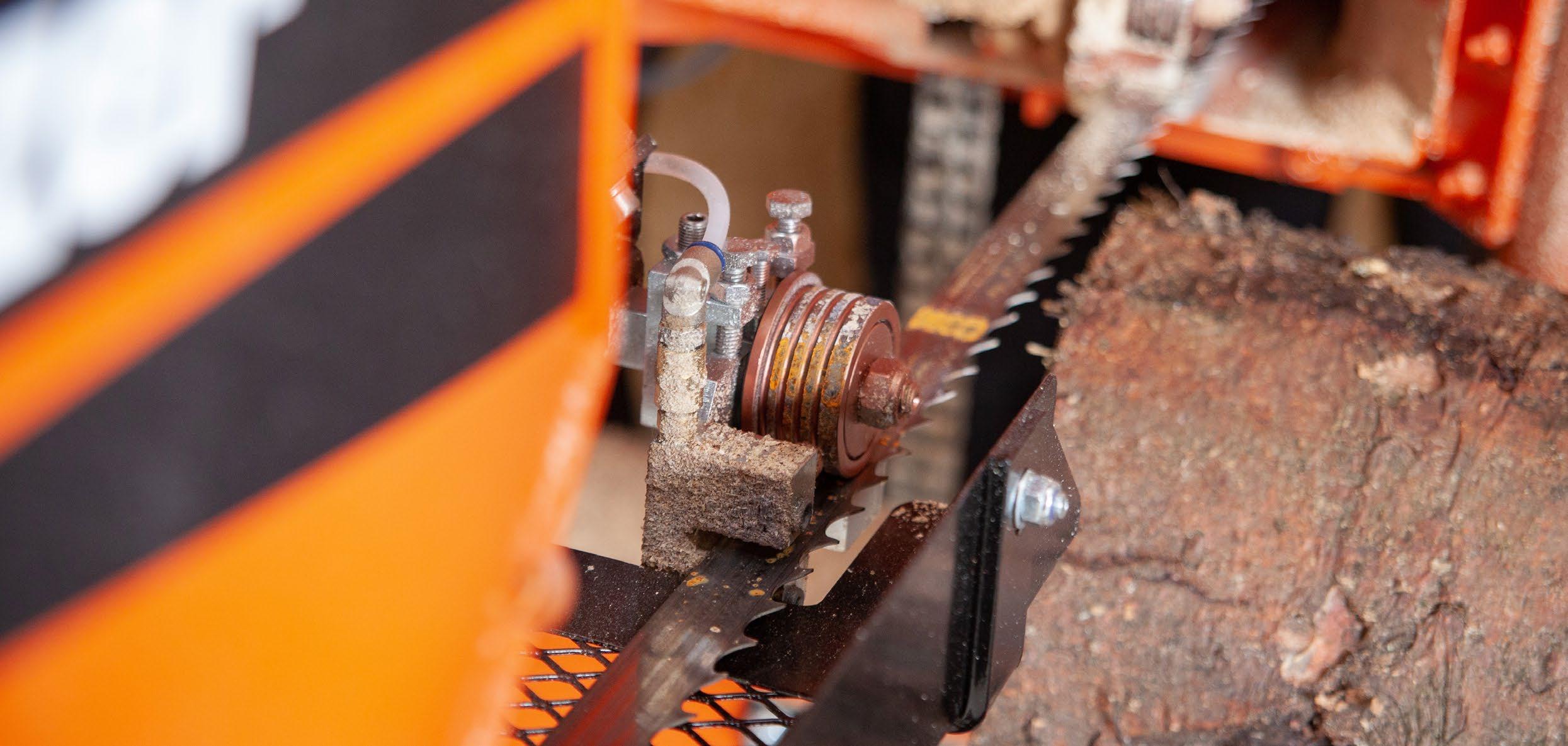

ġ Поддерживающие ролики пилы должны свободно вращаться, без проскоков. Расстояние между тыльными сторонами пилы и ролика не должно превышать 4 мм, и они не должны тереться друг о друга, иначе это приведет к возникновению трещин с тыльной стороны пилы. Со временем ролики изнашиваются, теряют свою

службы, рекомендуется

ремни с ведущего и ведомого

станках, работающих в несколько смен,чаще.

ġ Настройки станка нужно проверять регулярно. Ведите журнал проверки технического состояния станка. Это особенно важно, если на станке работают несколько операторов.

ġ Время от времени нужно проверять регулировки шкивов.

ġ Неправильное натяжение пилы или ошибки в системе натяжения приводят к неровному пропилу. Убедитесь, что натяжение пилы выполнено в соответствии с инструкцией к станку.
