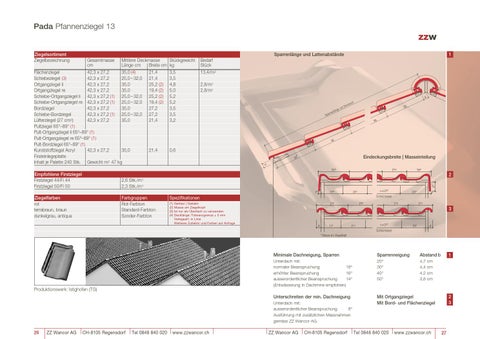

Pada Pfannenziegel 13
Ziegelsortiment Ziegelbezeichnung
Sparrenlänge und Lattenabstände Gesamtmasse cm
Stückgewicht Mittlere Deckmasse Länge cm Breite cm kg
Flächenziegel 42,3 x 27,2 35,0 (4) 25,0 – 32,0 Schiebeziegel (3) 42,3 x 27,2 35,0 Ortgangziegel li 42,3 x 27,2 35,0 Ortgangziegel re 42,3 x 27,2 25,0 – 32,0 Schiebe-Ortgangziegel li 42,3 x 27,2 (1) 25,0 – 32,0 Schiebe-Ortgangziegel re 42,3 x 27,2 (1) 35,0 Bordziegel 42,3 x 27,2 25,0 – 32,0 Schiebe-Bordziegel 42,3 x 27,2 (1) 35,0 Lüfterziegel (27 cm 2) 42,3 x 27,2 Pultziegel 65°–89° (1) Pult-Ortgangziegel li 65°–89° (1) Pult-Ortgangziegel re 65°–89° (1) Pult-Bordziegel 65°–89° (1) 35,0 42,3 x 27,2 Kunststoffziegel Acryl Firsteinlegeplatte Inhalt je Palette 240 Stk. Gewicht m 2 47 kg
21,4 21,4 25,2 (2) 19,4 (2) 25,2 (2) 19,4 (2) 27,2 27,2 21,4
3,5 3,5 4,8 5,0 5,2 5,2 3,5 3,5 3,2
21,4
0,6
Empfohlene Firstziegel Firstziegel 44/Fi 44 Firstziegel 50/Fi 50
2,6 Stk./m1 2,3 Stk./m1
Ziegelfarben rot terrabraun, braun dunkelgrau, antiqua
Farbgruppen Rot-Farbton Standard-Farbton Sonder-Farbton
1
Bedarf Stück 13,4/m 2 2,8/m1 2,8/m1 rett
irnb
nge
enlä
rr Spa
St mit
Eindeckungsbreite | Masseinteilung
2
Schnürmasse
Spezifikationen (1) (2) (3) (4)
Gefräst | Geklebt Masse am Ziegelkopf Ist nur als Überfach zu verwenden Decklänge: Toleranzgrenze ± 5 mm Verlegeart: in Linie Weiteres Zubehör und Farben auf Anfrage
3
Schnürmasse * Masse am Ziegelkopf
Minimale Dachneigung, Sparren Unterdach mit: normaler Beanspruchung 18° erhöhter Beanspruchung 16° ausserordentlicher Beanspruchung 14° (Entwässerung in Dachrinne empfohlen)
Sparrenneigung 20° 30° 40° 50°
Abstand b 4,7 cm 4,4 cm 4.2 cm 3,8 cm
Unterschreiten der min. Dachneigung Unterdach mit: ausserordentlicher Beanspruchung 8° Ausführung mit zusätzlichen Massnahmen gemäss ZZ Wancor AG.
Mit Ortgangziegel Mit Bord- und Flächenziegel
1
Produktionswerk: Istighofen (TG)
26
