Tome3

Projet inclusif dans l’entre-deux de la ville de Fès, antidote au déficit en capital image.

Auteur: Wiam TABAITAS

Encadrant: Pr. Mohammed ACHOUR 2023/2024

Figure 109 : Insh allah demain (Alexandre CHAPELIER , sd) ©Alexandre CHAPELIER

3ème Partie

PROJET

Le temple du livre-

Le projet pont

Cette partie est dédiée à la genèse et au développement du projet, ainsi qu'à son influence directe sur son environnement immédiat. Comment l'ancrage et la connexion entre différents tissus peuvent être réalisés, et surtout comment le projet répond à tous les éléments de la problématique.

Articulation entre Mémoire et projet:

Visée théorique :

Laviséethéorique

IdentitéetMémoirecollective

CityBranding

Continuum

Approcheintégrée

Problématique

Laviséepratique

Architectureexpressive|Métaphore Imagibilitéforte|Visageité

Connexion|TOD

Accessibilité|Perméabilité|Inclusivité

Répondreàlaproblématique

Les fondements conceptuels et théoriques d'un projet sont établis par la visée théorique. “Elle examine les idées abstraites et les principes fondamentaux liés à la question étudiée , en répondant aux questions "pourquoi" et "comment". En examinant les contextes historiques, socioculturels , politiques ou théoriques pertinents, cette visée guide la réflexion critique et la recherche.“

Visée pratique

L'objet de la visée pratique est la mise en œuvre des concepts théoriques par des actions concrètes comme la conception, la planification et la construction, dans le but de répondre à la problématique initiale de manière concrète et pragmatique.

Source*: “(L’enjeu de la théorie » , Revue internationale d’urbanisme; 2015) ©BOURDIN A”

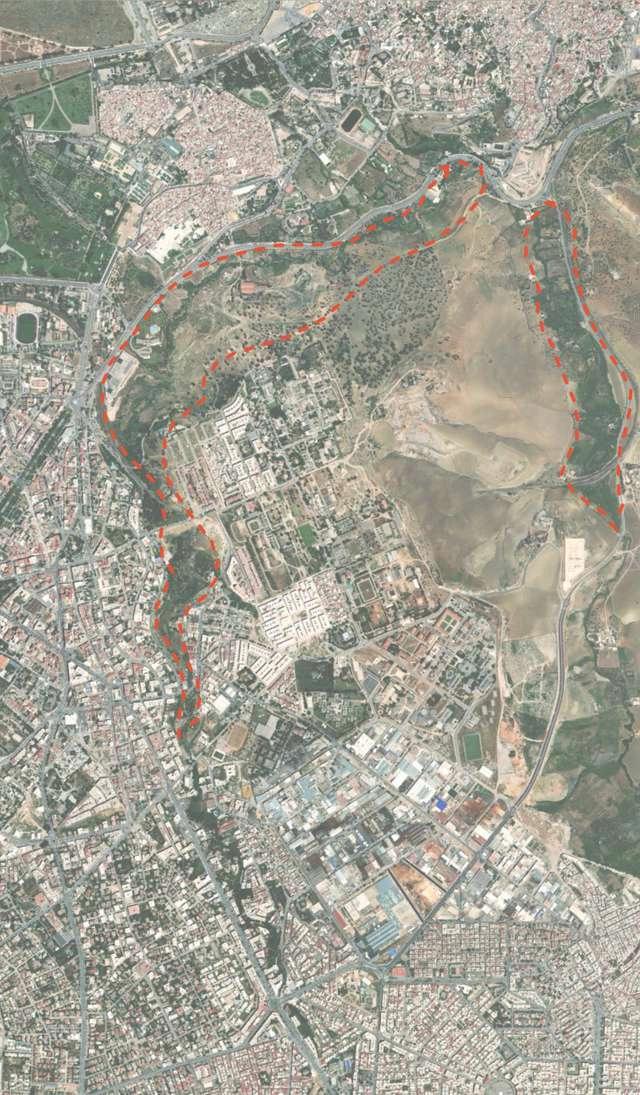

Action prioritaire sur le perimètre d’implantation

Structure d’intervention

Echelle Macro Echelle Micro Details

Ayant désormais un site désigné et des idées de tests initiales, d'autres essaies et développements peuvent être réalisés. Ce chapitre se concentre sur le processus de la conception finale et sur son lien avec le sujet de recherche.

À partir des essaies ultérieures, une idée de conception choisie sera sélectionnée et réfléchie en relation avec le Framework initial.

De là, un développement plus détaillé peut être étendu.

Figure 110 : SN (FILALI ADIB Jaafar , 2022) ©Daguerre

Intentions

Ancrage dans l’environnement Continuum paysager

Pôle inclusif

Connexions

Fès J’did

Fès L’bali

Vie de quartier

Nouvelle

ville

Zone universiataire

Orientations programmatiques

Circulation

Voies carossables

Desserte par Bus

Voie piétonne

Cours d’eau

Chemin ferroviaire

Téléphérique

Funiculaire

Médina

Parc urbain

Zone d’extension

Pôle multimodal

Pôle culturel

Parc urbain

Coulée verte

Centre ville

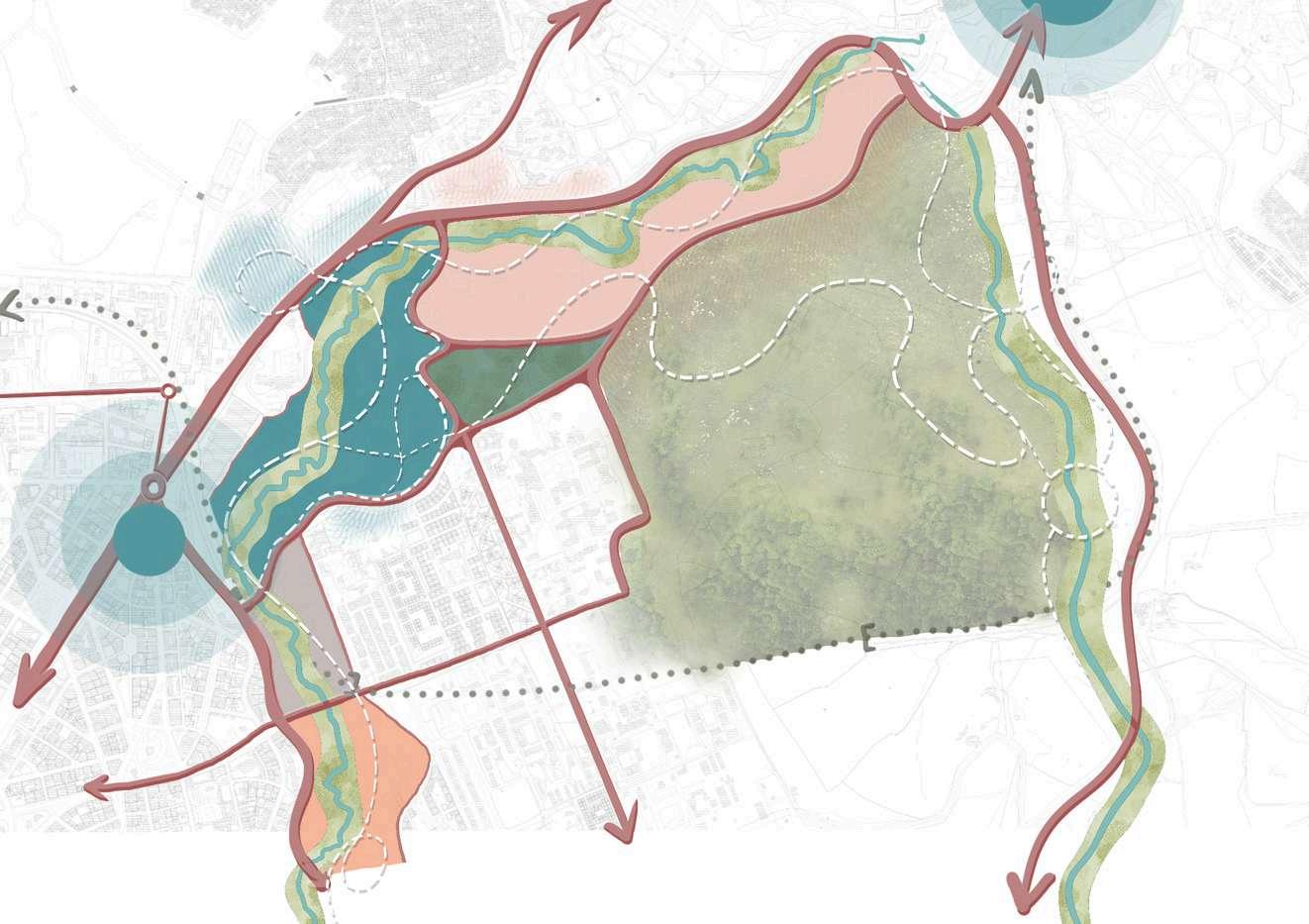

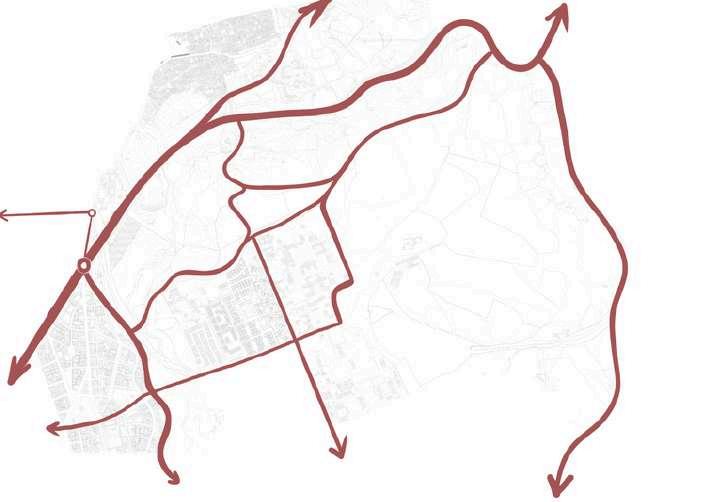

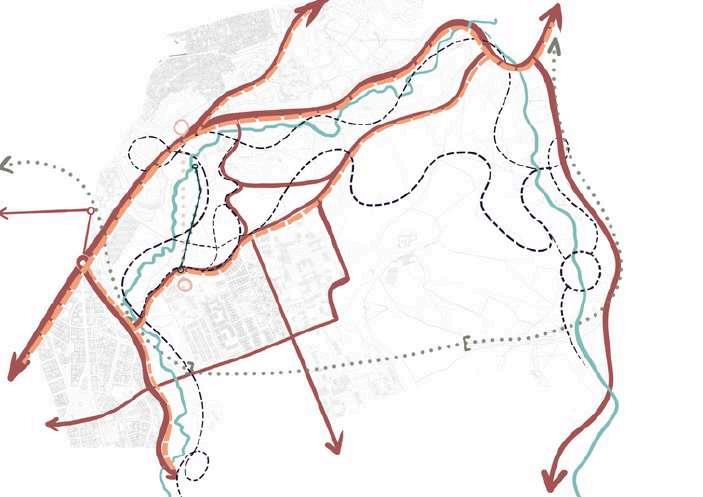

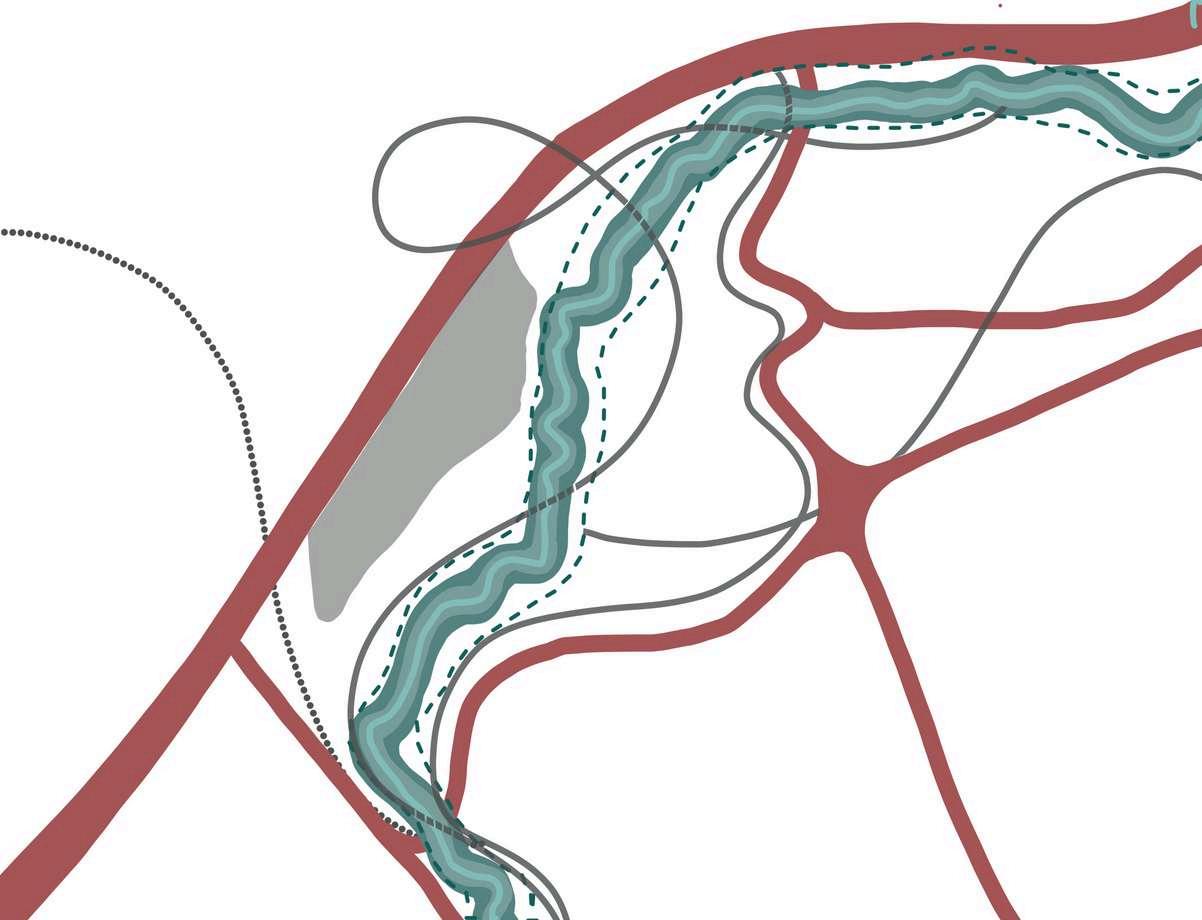

Schéma d’organisation global

Gareà3mins

Zoned’extension

Centreville Médina

Parcurbain

Pole culturel

Parcurbain

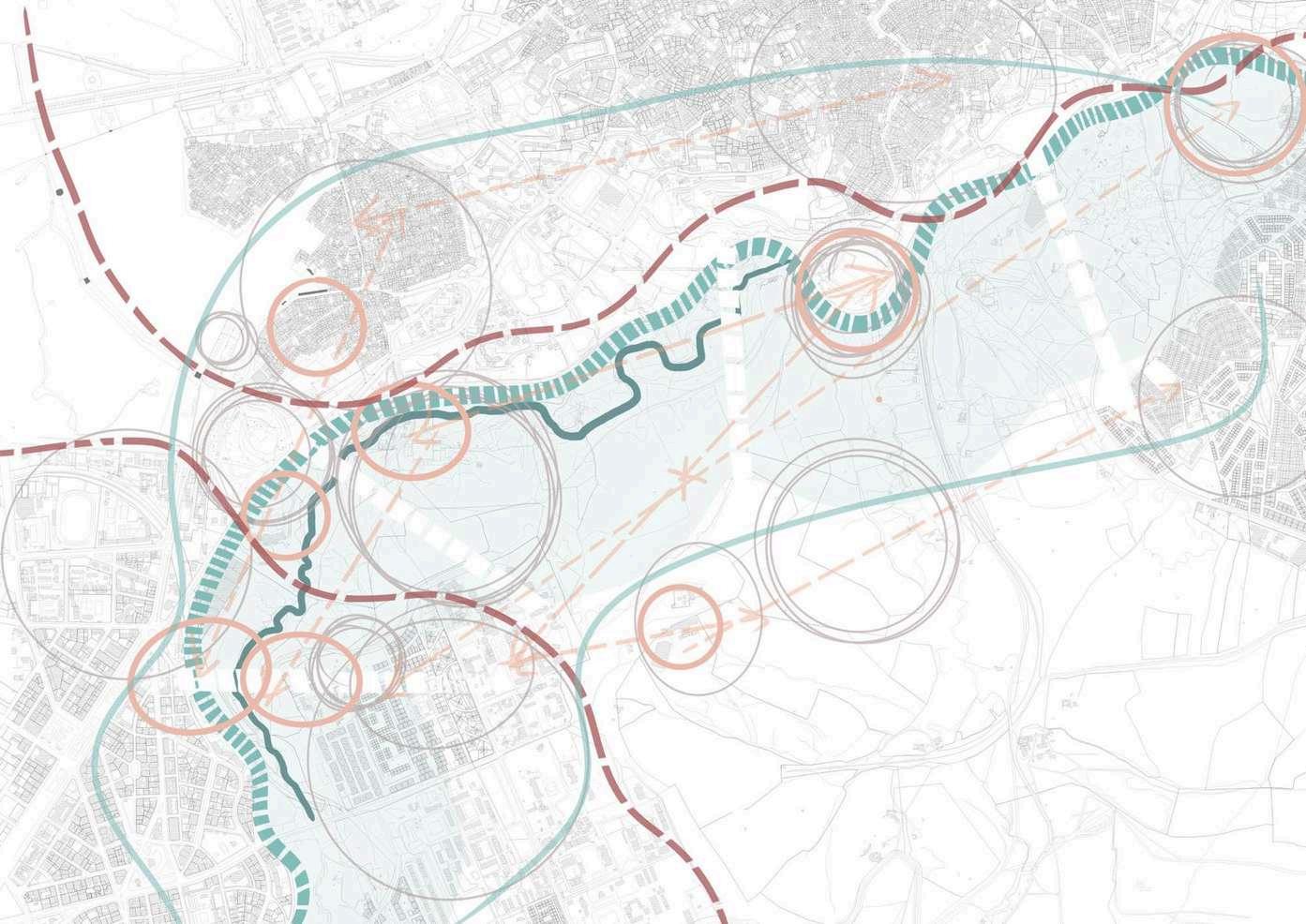

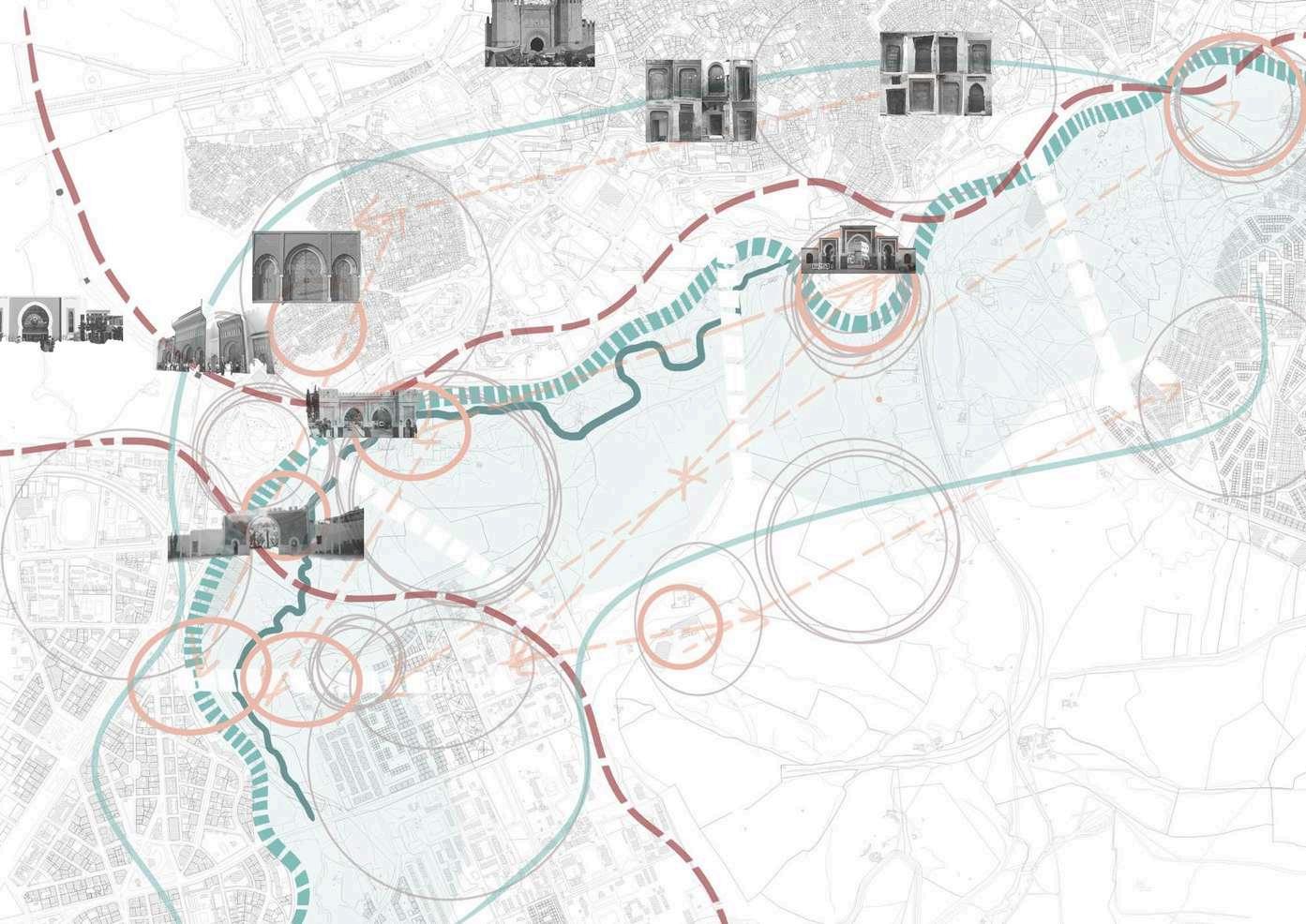

Figure 115 : Echelle Macro (Wiam TABAITAS , 2024) ©Wiam TABAITAS

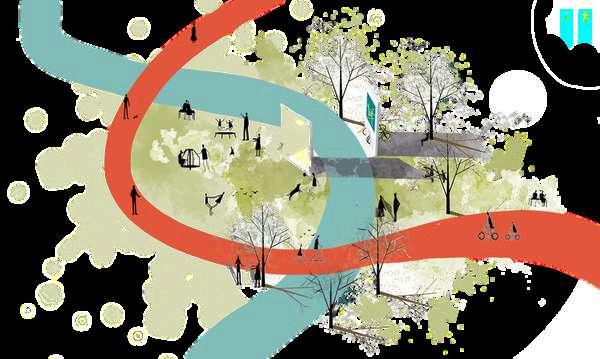

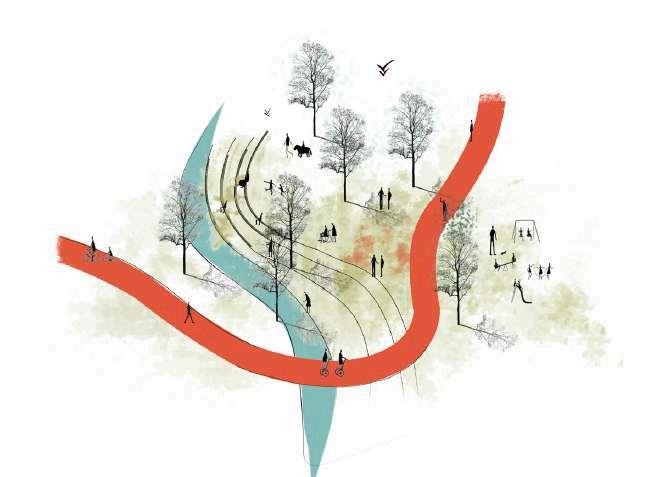

Figure 116 : Collages du corridor vert/ Parc urbain(Wiam TABAITAS , 2024) ©Wiam TABAITAS

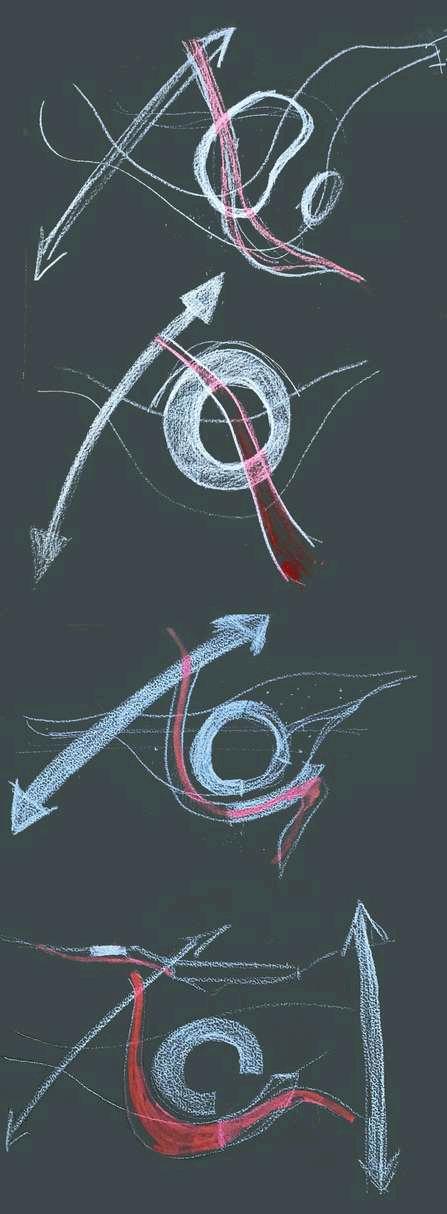

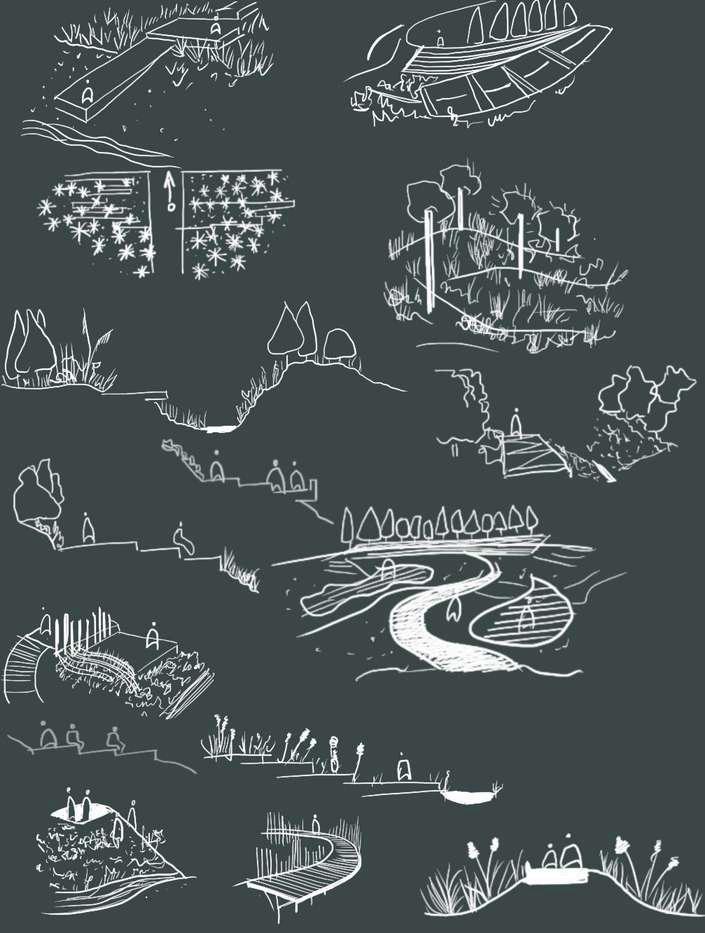

Figure 117 : Sketches (Wiam TABAITAS 2024) ©Wiam TABAITAS

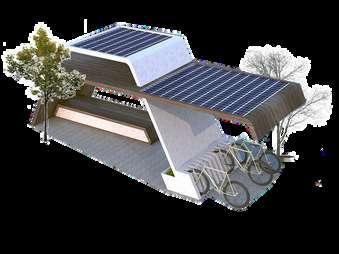

Installer des mobiliers urbains pour pouvoir pratiqer l'espace

Mesures d’accompagnement

Installer des W.C publics

Prévoir une zone d'extension pour permettre à la ville d'assurer sa résilience.

Des amenagement des animaux errands

Installer des stations de traitement d'eau

Figures

: Collages des mesures d’acompagnement (Wiam TABAITAS , 2024) ©Wiam TABAITAS

Souce : “(Les projets gagnants du concours Parque Pachacamac à Lima : "archéologie et écologie auront le même sens; 12 mai 2019) ©Fabien Dejtiar.”

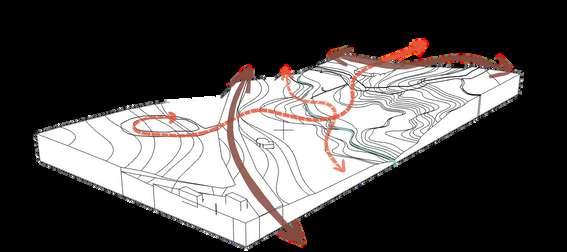

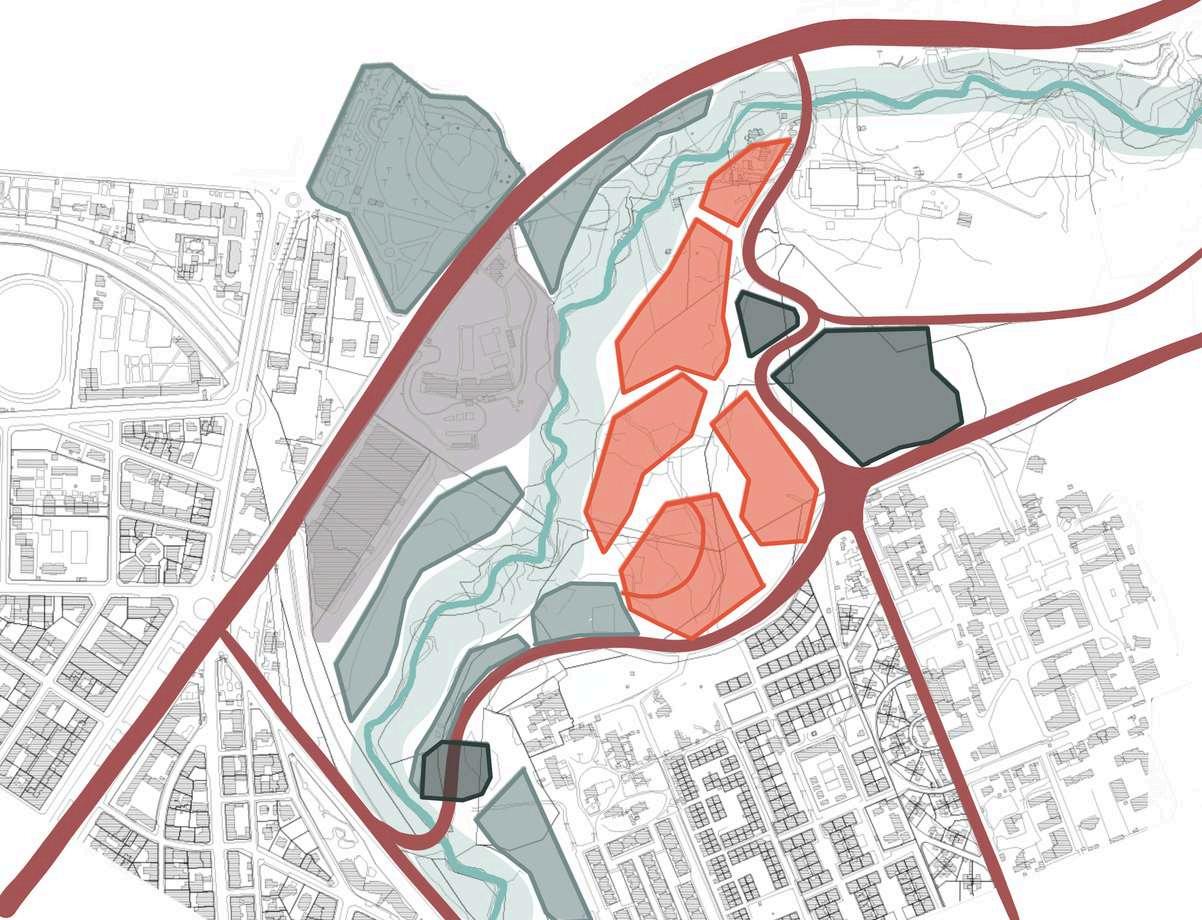

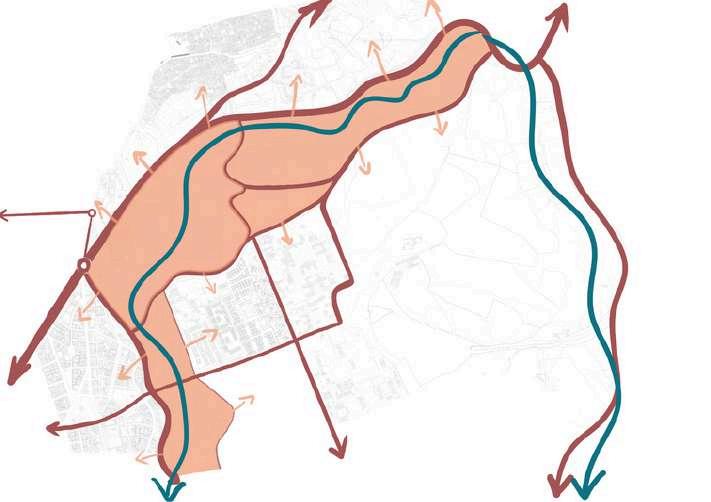

Diagramme Stratégie d’implantation

des siences et des arts

Espaces de récréation

Cité des siences et des arts

Zone engagée

Légende:

Voiries carossables

Cours d’eau

Corridor vert

Coutures

Nouvelles Connexions

Parking

Equipements Artistiques

Equipements Scientifiques

Connexion piétonne

Pole Multimodal

Nouvelles Connexions

Belvédère

Cité

Espaces de sport

Jardin Botanique

Figure 123 Diagramme (Wiam TABAITAS 2024) ©Wiam TABAITAS

Types d’espaces publics proposés

Espace sportif

Espace sportif/ Skate Park

Espace de jeux

Aire de pique-nique

Agora

Jardin botanique

Figure 124: Diagramme des espaces publics (Wiam TABAITAS , 2024) sur base de: Landscape diagrams ©Unknown

Orientations programmatiques

Genèse du projet:

Le Musée du Livre est amorcée par la bibliothèque L’Hfra qui se trouve dans la continuité de la vallée Wisslane. Situé à proximité de cette librairie emblématique, le musée complétera l'espace dédié aux livres et à la culture, renforçant ainsi le dynamisme de la zone.

Ce musée ambitionne de célébrer le patrimoine littéraire, offrant aux visiteurs des expositions permanentes et temporaires sur l'histoire du livre, des manuscrits rares, et des œuvres d'auteurs marocains et internationaux. Conçu pour s'harmoniser avec L’Hfra. Le projet proposera également des espaces interactifs pour des ateliers, des conférences, et des événements littéraires.

L'intégration du musée dans ce quartier permet de rendre la zone aux habitants et aux pratiquants, en créant un pôle culturel attrayant et éducatif. Les visiteurs pourront ainsi découvrir une riche diversité de livres tout en profitant d'un cadre moderne et accueillant, contribuant à la promotion de la culture et du savoir à Fès.

Figure 126: Pjotos du Lido (Mustapha YAHYAOUI 2022) ©Mustapha YAHYAOUI

Spatio-organigramme:

Figure 127: Diagramme (Wiam TABAITAS , 2024) ©Wiam TABAITAS

Exposition extérieur

Pole multimodal

Belvédère

Agora

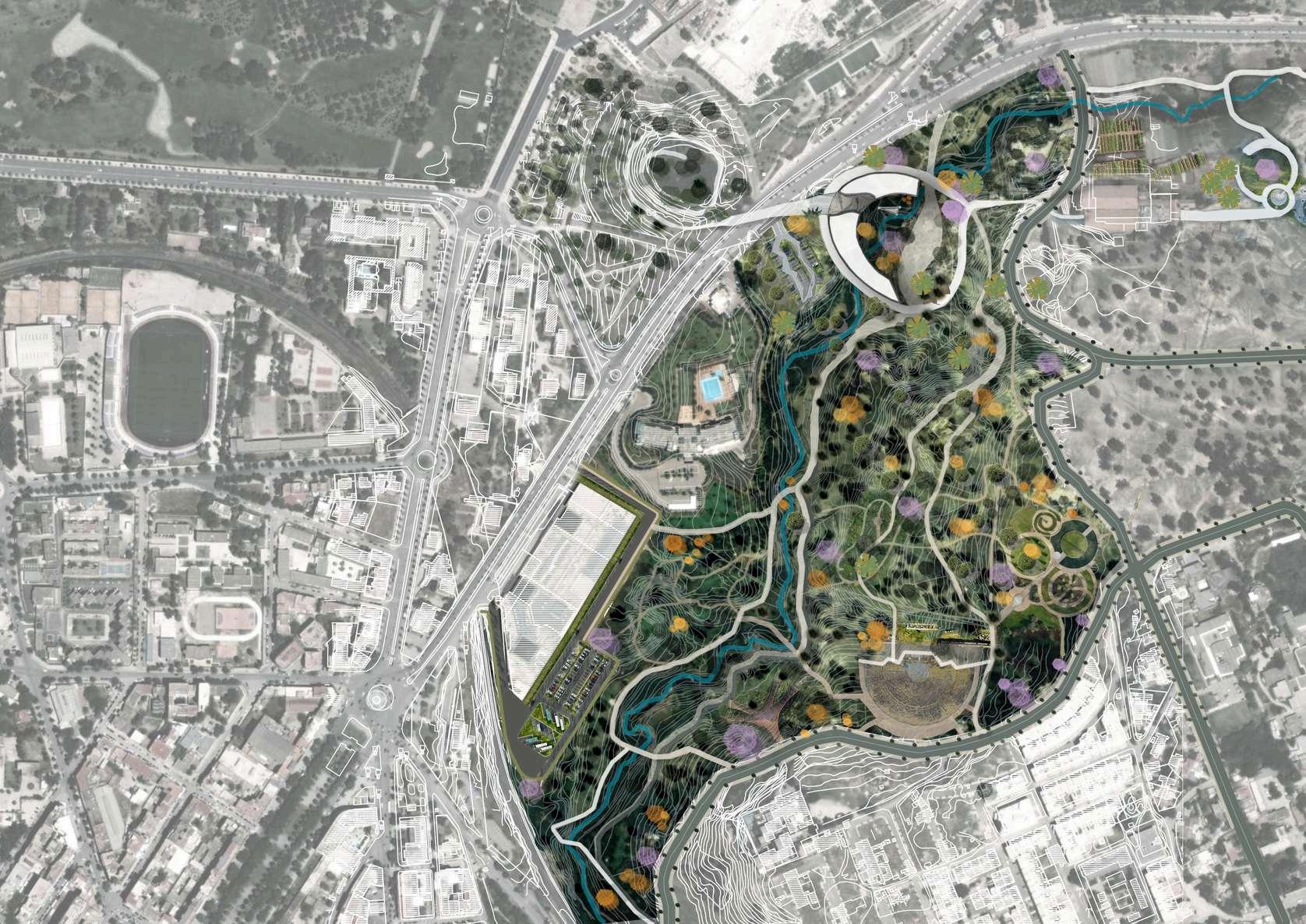

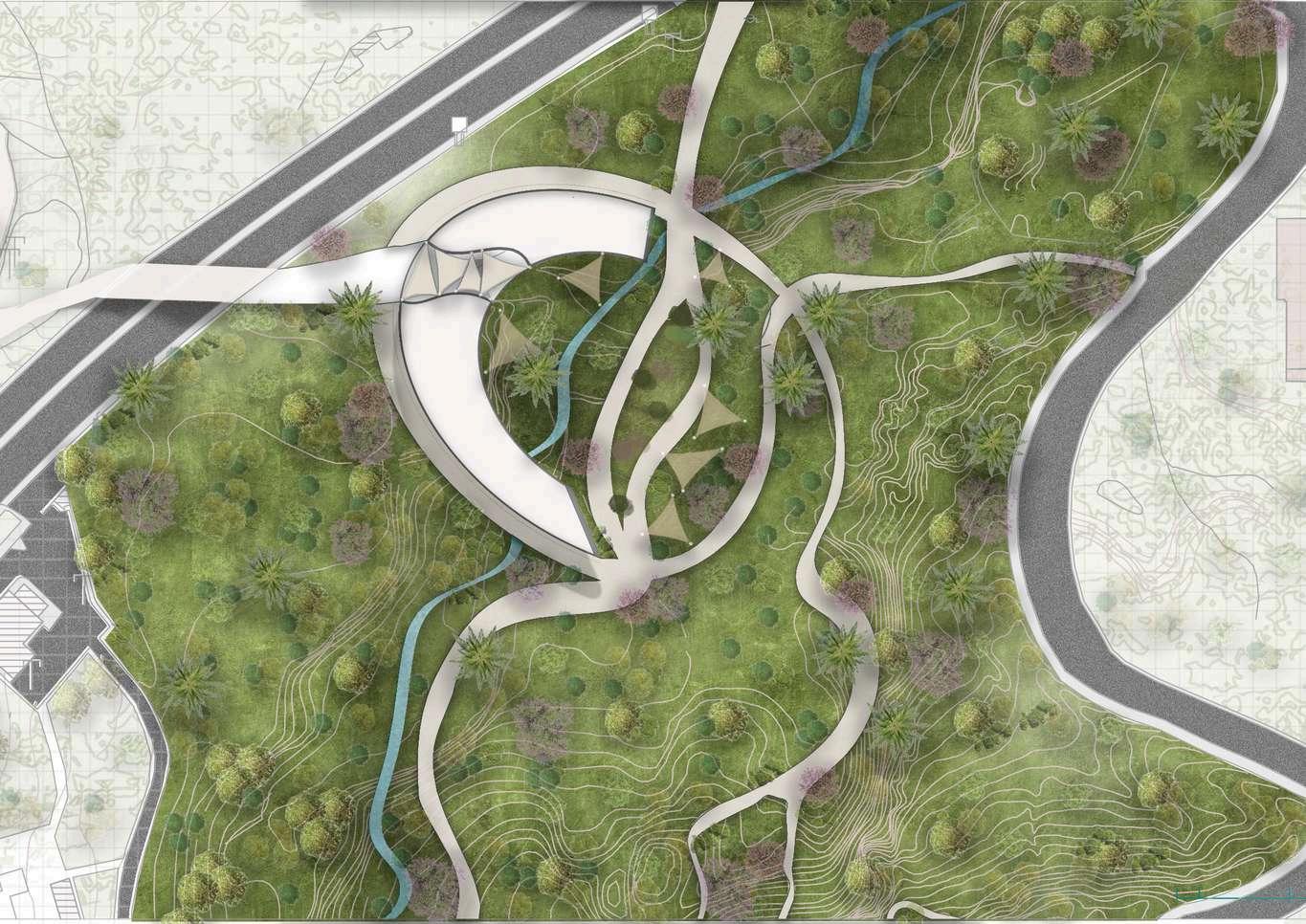

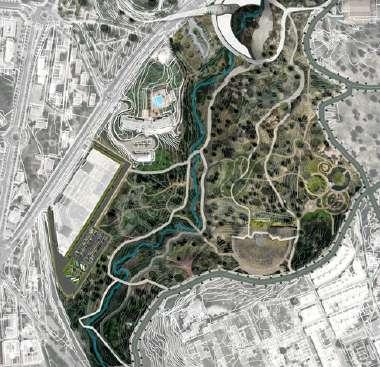

Figure 133 MASTERPLAN (Wiam TABAITAS , 2024) ©Wiam TABAITAS

Centre commercial

Aire de Parking

Jardin Botanique

Belvédère

Agora

Espace de jeu

Aire de pique nique

Musée

Aire de parking

Espace de randonnée

Briquetterie/ Halle

des Alaouites

Types de traitement des rives d’eau:

Coupe AA: Echelle: 1:1000

Coupe BB Echelle 11000

Coupe CC Echelle 11000

Coupe DD: Echelle: 1:1000

Echelle Métrique

Figure 134: Traitement de rives (Wiam TABAITAS , 2024) ©Wiam TABAITAS

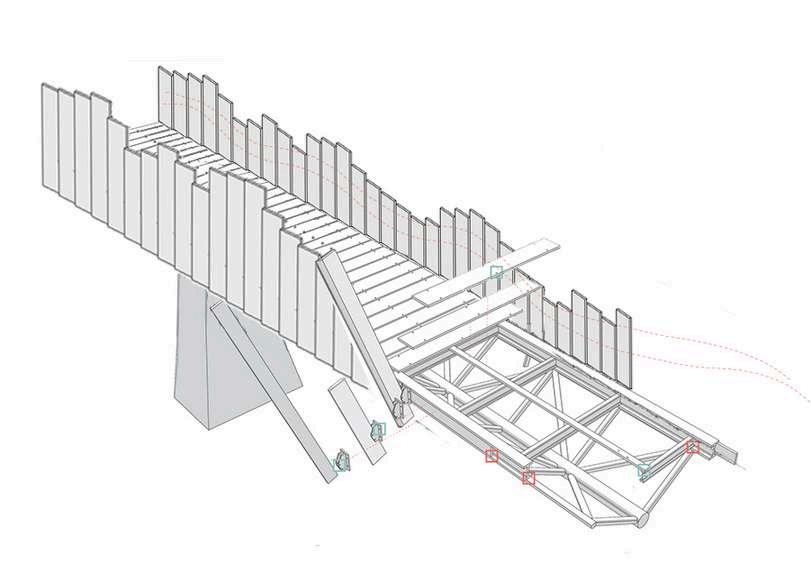

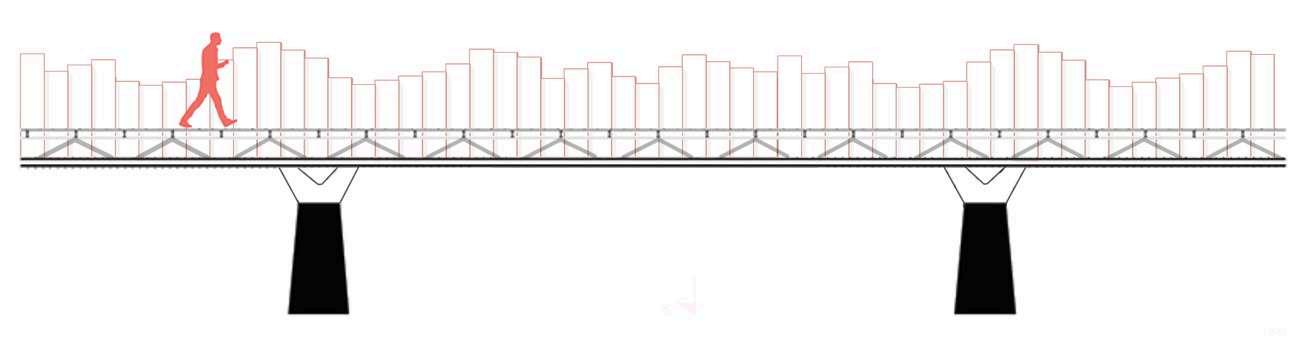

Détail de structure des ponts:

Légende:

Joint soudé

Assemblage boulonné

Trait de coupe

Câbles de support

Coupe EE Coupe FF

Figure 135: Détail structurel (Wiam TABAITAS 2024) ©Wiam TABAITAS

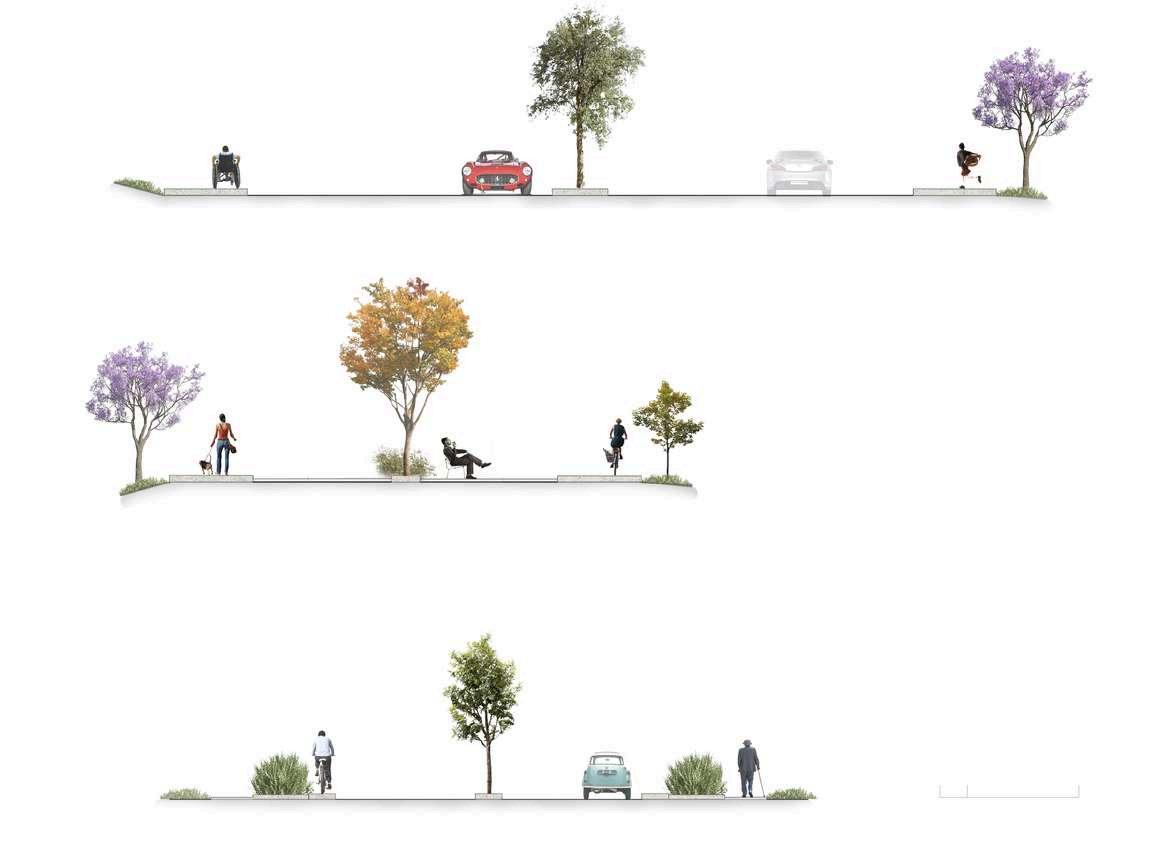

Détails de voiries environnantes

Dans la volonté de rendre la zone aux utilisateurs, et la démocratiliser, le projet vise à créer un espace conviviale et chaleureux qui acceuillera tous ses visiteurs, en créant des liaison physique qui permette l’accessibilité et la pérméabilté dans la zone.

Keymap : Légende: G

Espace de détente

Voirie piétonne/ cyclable

Voirie carossable

Espace vert

Coupe GG: Echelle: 1:100

Coupe HH: Echelle: 1:100

Coupe II: Echelle: 1:100

Figure 136: Coupes (Wiam TABAITAS , 2024) ©Wiam TABAITAS

Figure 137: keymap (Wiam TABAITAS , 2024) ©Wiam TABAITAS

Parti Architectural

Hièrarchie

Convivialité

Matériaulocal

Rapport avec la lumière

Façadeaveugle

Joie de vivre

Rythme

Intimité Répitition

Passé

Aménagement Plazza

Coursd’eau

Fondredanslesite

Organigramme

Conceptuel

Démocraliser

Paysage

Epouserlapente

Nature

Extérieur

Interieur

Perméabilité

Ancrage

Patio

Figure 138 : Schéma à partir d’un entretient selectif et echantilloné (Wiam TABAITAS, 2024) ©Wiam TABAITAS

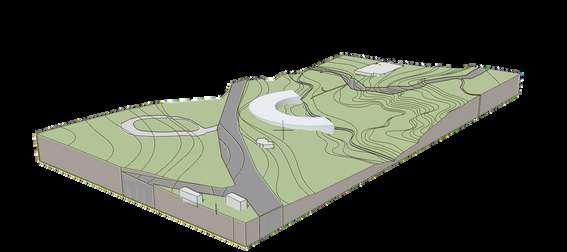

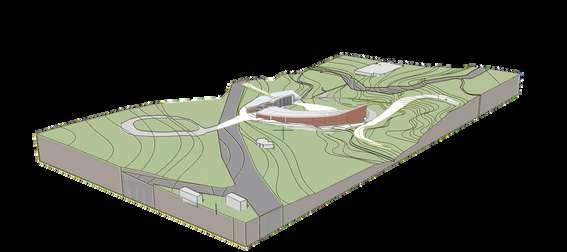

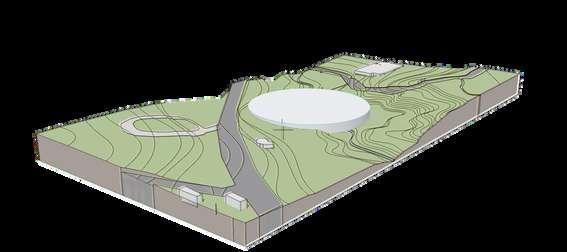

Maquette conceptuelle

Volonté de perméablité dans la zone

Genèse du projet

Developpement du volume

Création de patio

Interpretation d’une entrée en Chicane

Dans l’esprit de proposer un projet qui répond à la problématique tout en s'intégrant harmonieusement dans le site et l'environnement, il a été nécessaire de concevoir un bâtiment adoptant les concepts fondamentaux marocains en général, et fassis en particulier. Ainsi, la convivialité et l'hospitalité sont reflétées par la forme circulaire. On retrouve également un patio central, un volume introverti, et la présence de l'eau dans ce dernier.

Toutes les ouvertures vers le patio sont des baies vitrées, accessoirisées de brise-soleil sous forme de moucharabieh, rappelant l'identité locale et réduisant l'apport de chaleur tout en offrant un jeu de lumière dynamique.

Le projet introduit le concept de murs aveugles adaptés, légèrement inclinés pour préserver l'intimité et susciter la curiosité des visiteurs extérieurs. Ces murs comportent des fentes en verre permettant une ventilation naturelle et un jeu de lumière intéressant sans éblouissement. Le niveau rez-de-jardin est doté d'une cour anglaise pour faciliter ces aspects.

Plan de masse:

Bibliothèque

Sortie

StoryTelling

Le projet, un musée du livre, relie non seulement physiquement deux tissus urbain, mais constitue également une jonction entre le passé et l’avenir, entre El Qaraouiyin et Lyauté. Il propose une circulation atypique, obligeant les visiteurs à traverser toutes les expositions et projections avant de pouvoir sortir. Cette approche vise à raconter un récit à travers les expositions et les interactions, qui se termine dans une bibliothèque où sont présentés tous types de livres permettant d’enrichir et d’améliorer la compréhension des expositions.

Entrée

Giftshop

Exposition ephémère

Acceuil

Fgure145

Figure 142 Giftshop (Kate SIERZPUTOWSK 2019) ©Koch TakadaArchitects

Figure 143 Giftshop (Kate SIERZPUTOWSKI 2019) ©Koichi TakadaArchtects

Figure146

Détails architecturaux:

Légende:

Mur de façade

Cours d’eau

Espace de projection

Giftshop

Espace d’exposition éphémère

Bibliothèque Accueil Administration

Hall de récéption

Double Hauteur

Lignes directrices

Courbe de niveau

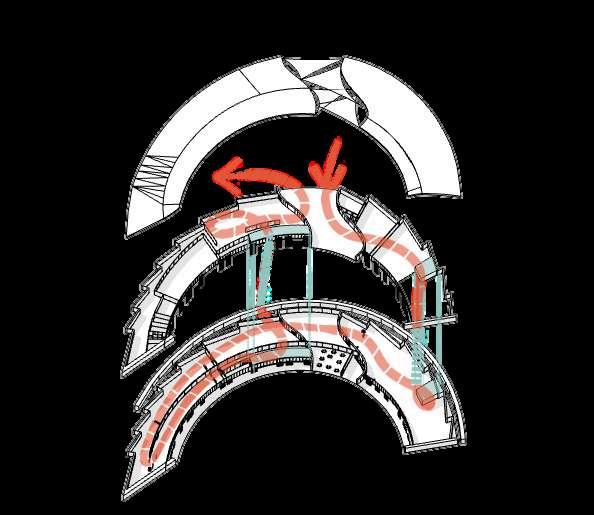

Schéma de circulation

Issue de secours

Entrée Sortie

Patio

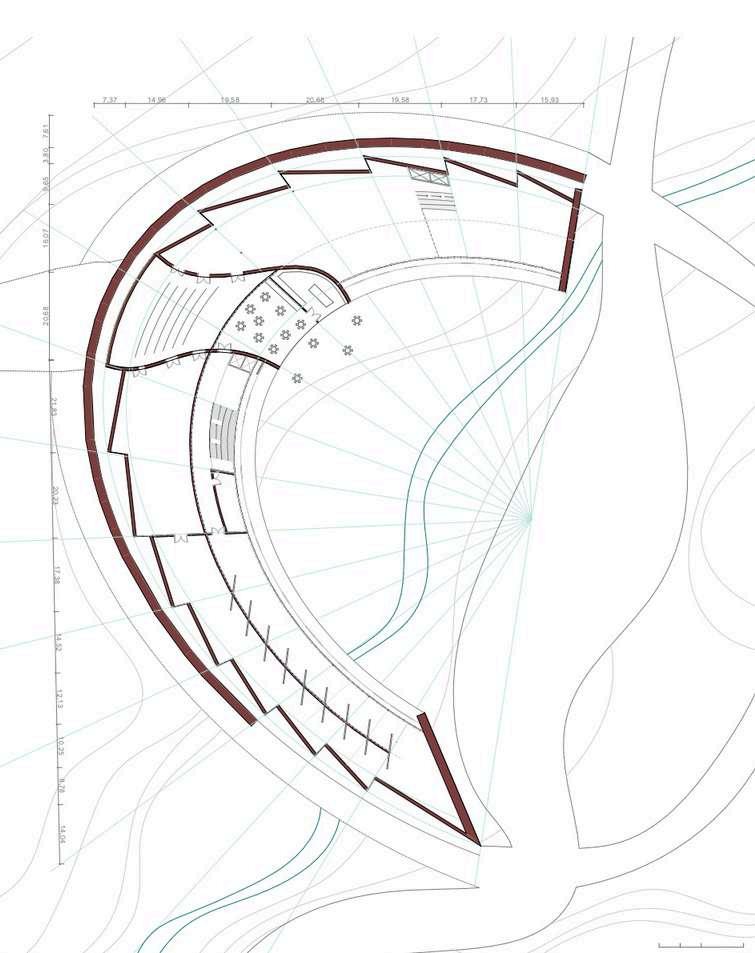

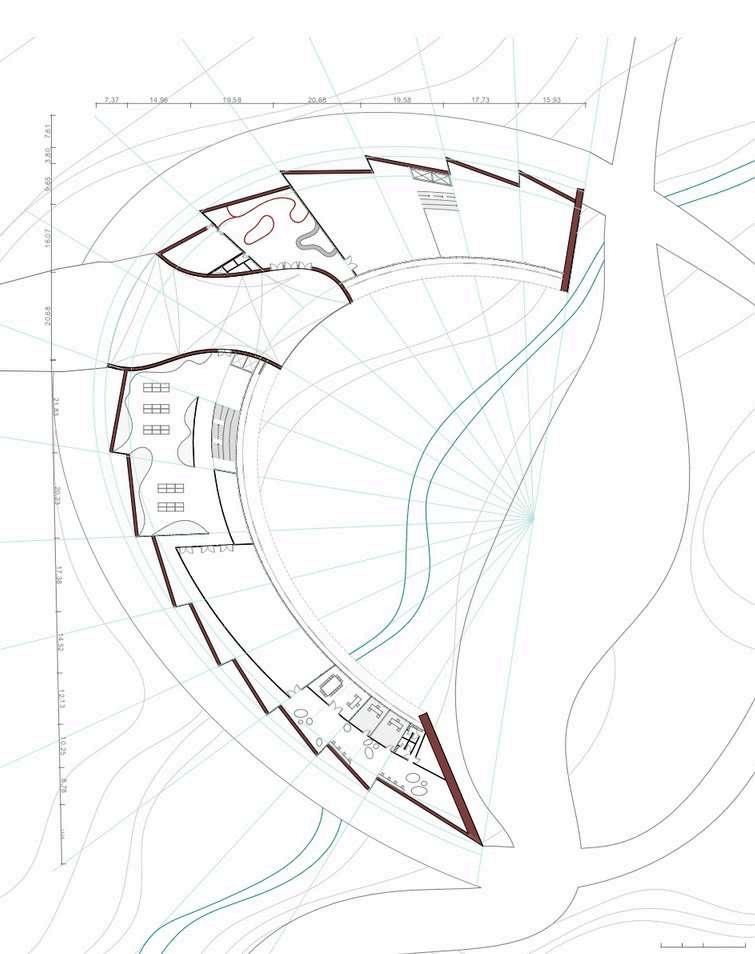

Figure 149: Plan du RDC (Wiam TABAITAS , 2024)

Figure 150 Schéma de circulation (Wiam TABAITAS , 2024)

Espace de projection

Espace d’exposition interactive

Légende:

Mur de soutènement

Mur de façade

Espace d’exposition éphémère

Restaurant

Cours d’eau

Lignes directrices

Courbe de niveau

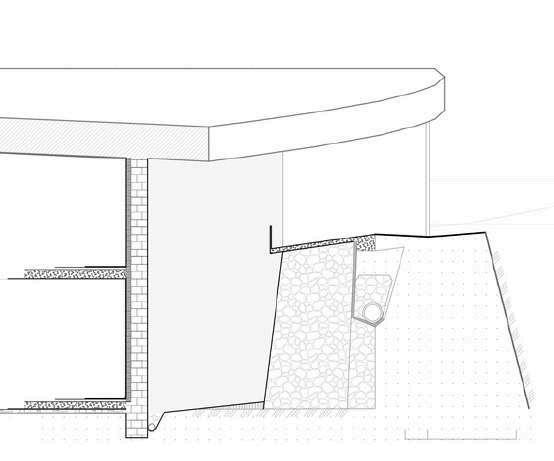

Détail technique

Espace dexposition permanante

Revêtement

Enduit

Isolation

Mur en Adobe

Revêtement

Enduit

Béton

Remblai compacté

JJ Terre

Béton 5 1

Coupe

Figure 152: Détail technique (Wiam TABAITAS , 2024)

Figure 151: Plan du RDJ (Wiam TABAITAS , 2024)

Les Coupes:

Coupe KK

Coupe LL

Figure 153: Coupes (Wiam TABAITAS , 2024)

Coupe HQE

Lumière naturelle

Eclairage et approvisionnement

Façade “aveugle” adaptée, pour assurer l’intimiter sans impacter la ventilation naturelle du batiment

Fraicheur grace aux ouvertures sur patio et la création de courant d’air

Continuum vert

Barrière végetale contre la polution sonore

Brise soleil pour régulariser l’apport en lumière

Humidification de l'air à l'interieur grace a l'évaporation du bassin

Eau comme élément tampon

Coupe MM

Bassin de récupération des eaux pluviales en profondeurs pour l’arrosage

Detail technique: Brise-soleil

Detail technique Motif du brise soleil Nécessité du brise soleil

La proposition de brise-soleil sous forme de moucharabieh aidera à filtrer la lumière, réguler la température intérieure, et préserver l'intimité tout en permettant la ventilation naturelle. Ce design traditionnel améliore l'esthétique, économise de l'énergie, et respecte le patrimoine architectural local.

Figure 154: Coupe HQE (Wiam TABAITAS , 2024)

Figure 155: Coupe HQE (Wiam TABAITAS , 2024)

Figure 156: Détail-Close up (Wiam TABAITAS , 2024)

Matériaux proposés:

Le matériau principal de ce bâtiment est l’adobe, un choix qui respecte et préserve le patrimoine architectural local de Fès. Utiliser l'adobe offre une excellente isolation thermique, maintenant une température agréable à l'intérieur en toute saison.

De plus, c 'est un matériau durable et écologique, fabriqué à partir de ressources naturelles locales comme la terre et la paille. Cela réduit l'empreinte carbone de la construction et favorise une approche plus durable. Enfin, l'adobe permet des réparations faciles et peu coûteuses, garantissant la longévité et la résilience du bâtiment.

Métal

Figure 157: Matériaux proposés (Wiam TABAITAS , 2024)

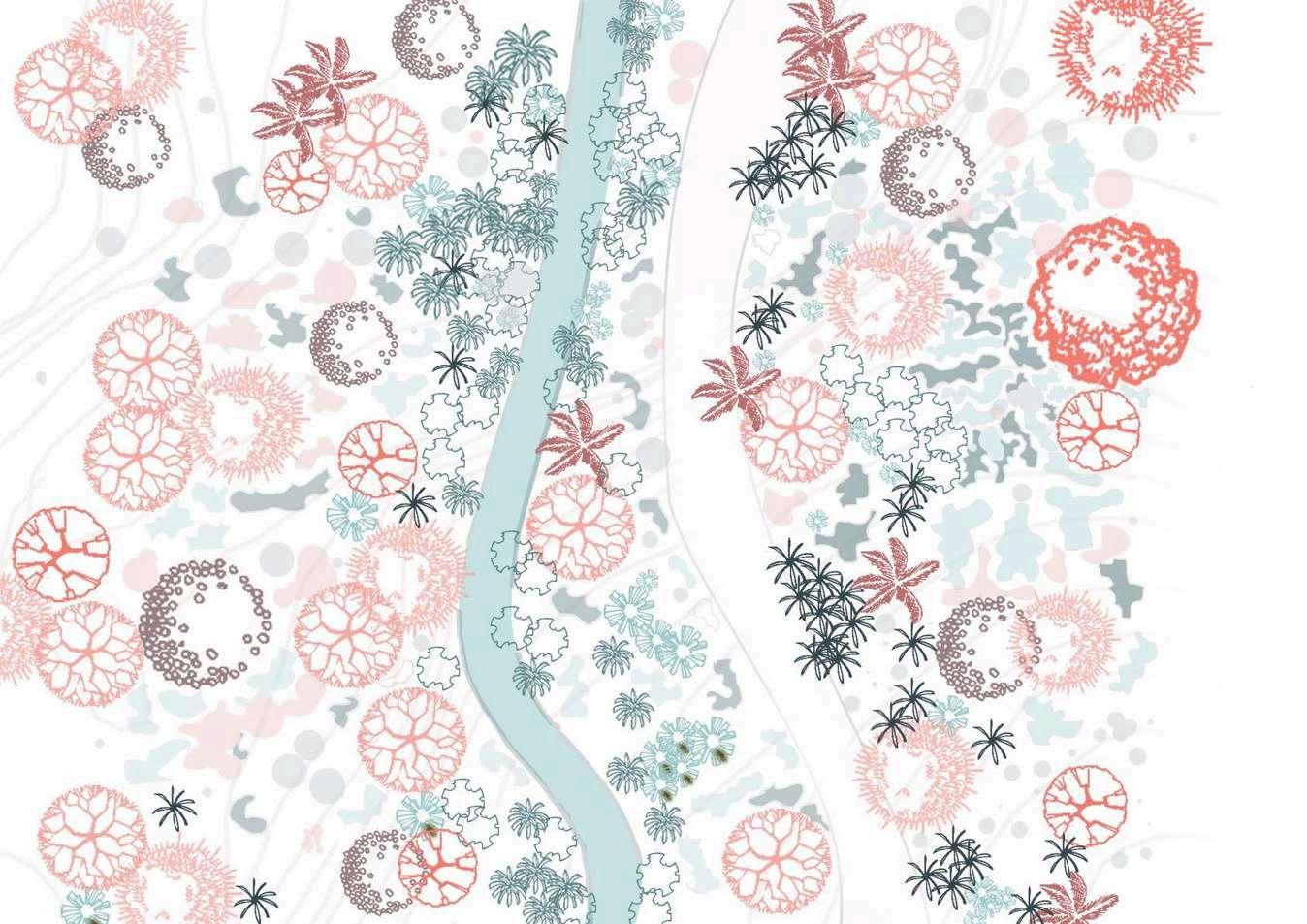

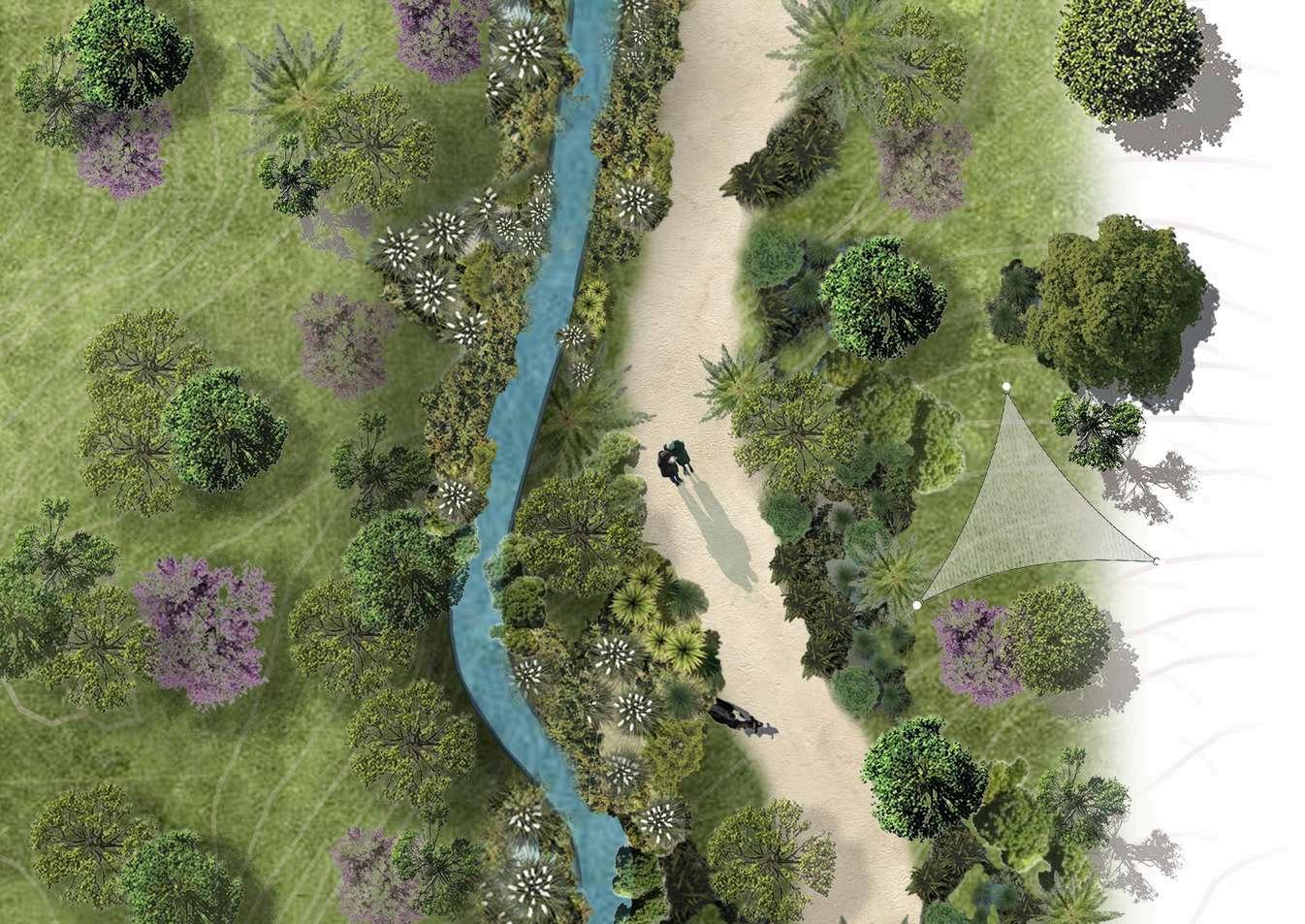

Figure 158: Détail de plantation (Wiam TABAITAS , 2024)

Légende

Arbres

Olivier

Arbustes et buissons

Plantation

Plantes herbacées

L’expérience paysagère représente un trait fondamental dans le cadrage théorique du projet. Par conséquent, les plantes sont choisies avec soin afin de procurer une expérience sensorielle riche, en termes de visuel, d’odeur et de texture.

D’autres arbres sont choisis afin d’ombrager la zone, puisqu’ils conservent leurs feuilles tout au long de l’année.

Cela aidera la zone à conserver sa fraîcheur, surtout durant les périodes les plus chaudes que connaît la ville.

D’autres plantes à considérer dans la zone:

Oranger

Bougainvilliers

Yucca

Dracaena

Oleander

Plantes couvre-sol

Tamaris

Palmier

Jacaranda Euclyptus

Cycas Lavande Romarin Ravenala

Sauge officinale

Roseaux Joncs Papyrus Jasmin

Dymondia

margaretae Cerastium tomentosum Herniaria glabra

Les Façades:

Façade Ouest

Façade Nord

Façade Sud

Façade

Figure 159 Détail de plantation (Wiam TABAITAS , 2024)

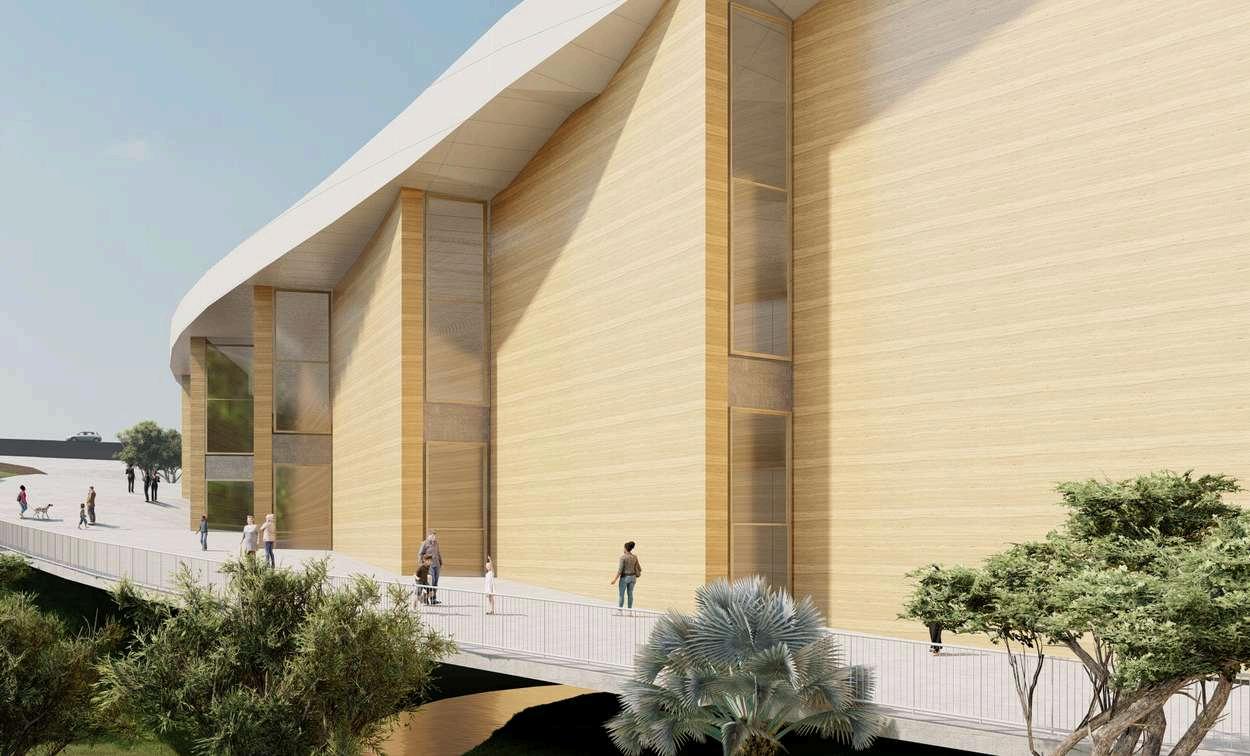

Perspectives:

Vue à partir de la voirie principale

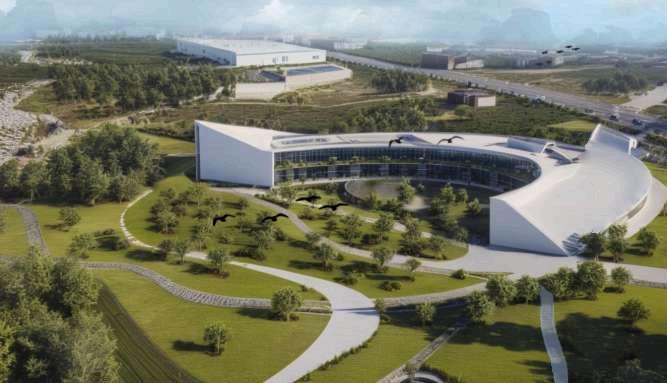

Figure 160 Perspective (Wiam TABAITAS , 2024)

Belvédère central

Figure 161 Perspective (Wiam TABAITAS , 2024)

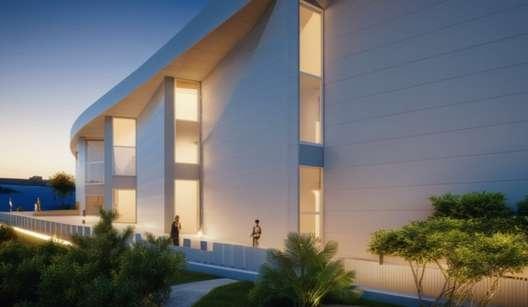

Ambiance du jour

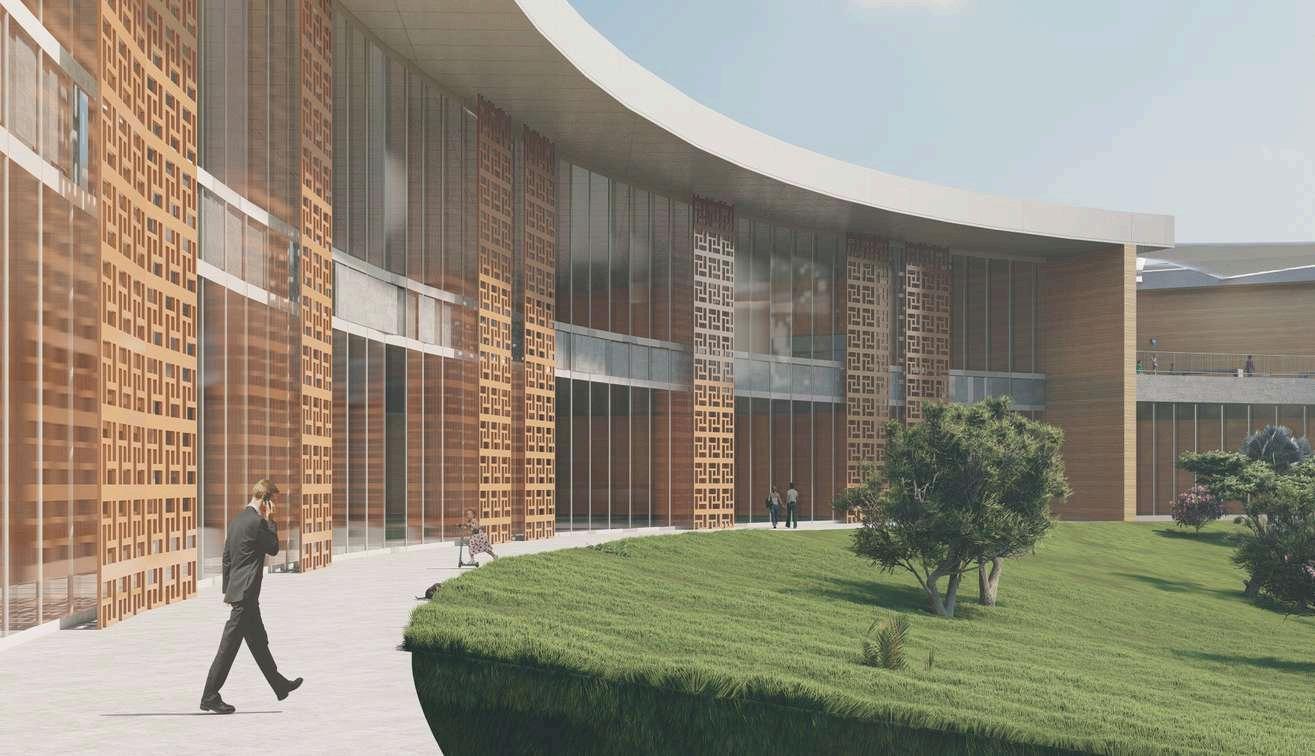

Détail de la façade extérieure

Ambiance du soir

Figure 162| 163: Perspective (Wiam TABAITAS , 2024)

Ouverture sur “Patio”

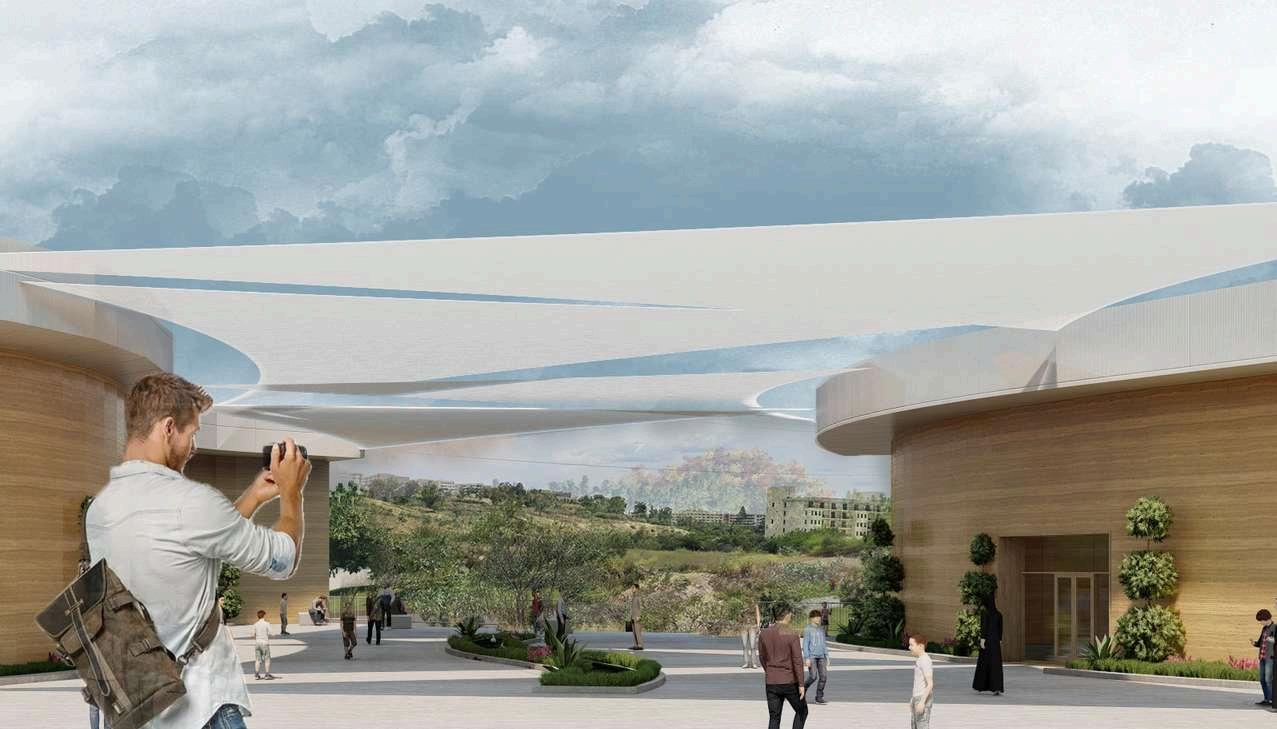

Figure 164: Perspective (Wiam TABAITAS , 2024)

Ambiance quotidienne

Lors d’une préstation

Scénarios d’usage de l’espace central (Patio)

Lors de projection extérieure

Lors d’une exposition extérieure

Figure 165 , 166 , 167 , 168 Perspective (Wiam TABAITAS 2024)

Figure 169

(Wiam TABAITAS , 2024)

Le rapport à l’eau

Ancrage dans la zone d’implantation

« Une ville bien conçue doit offrir à ses habitants une image mentale forte et stable. »

– Kevin Lynch, "The Image of the City"

Figure 170: Perspective (Wiam TABAITAS , 2024)

Parcours de la zone

Figure 171: Perspective (Wiam TABAITAS , 2024)

Parcours de la zone

Figure 172: Perspective (Wiam TABAITAS , 2024)

Parcours de la zone

Figure 173: Perspective (Wiam TABAITAS , 2024)

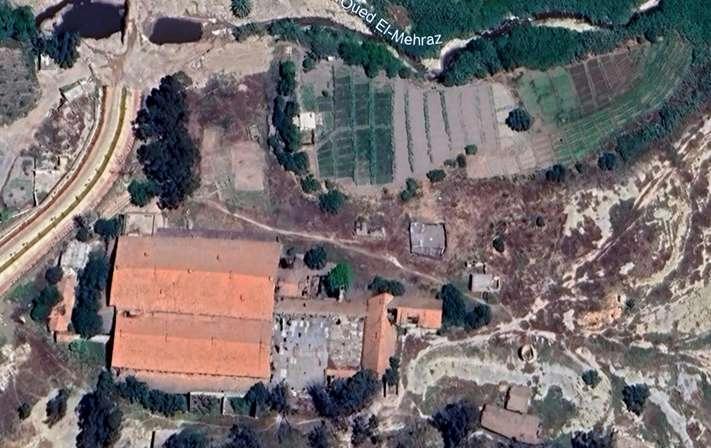

Liaison avec la briquetterie

L'ancienne briqueterie va être transformée en une halle où les produits des terres agricoles environnantes seront vendus. Ce lieu deviendra un marché local, permettant aux agriculteurs de proposer directement leurs moissons et autres produits frais aux consommateurs. Ce projet vise à revitaliser le bâtiment tout en soutenant l'agriculture locale.

Figure 175 , 176 , 177: Collages (Wiam TABAITAS , 2024)

La question de recherche initiale demandait comment cette vallée de Wisslan pourra assurer le continuum inclusif, favorisant ainsi une meilleure compréhension des environnements et de leurs valeurs, des personnes et de leur territoire. Cette recherche a réussi dans son approche, son analyse et la mise en œuvre de ces idées clés dans la conception. Les domaines critiques de succès résident dans la combinaison des thèmes et des valeurs en un cadre unique. Le cadre résultant a pu prendre une idée très nouvelle et complexe de la personnalité du paysage et la concrétiser en fondamentaux utilisables et concevables. Il a pris un large éventail d'attributs pertinents, tels que la culture, l'écologie et l'eau, et a trouvé un moyen de les entrelacer et de les rendre compréhensibles pour les gens, de manière à révéler leur interdépendance.

Synthèse

Un autre point fort de cette recherche est la manière dont le caractère du bord de la rivière a été découvert et affiché.

L'index créé du bord de la rivière a fourni un aperçu détaillé de l'ensemble du champ de recherche, ce qui a permis de donner une image complète des zones inconnues, des niches et de la vie trouvées autour du bord de la rivière. Cette approche a permis de fournir plus de caractère et de profondeur à la portée large et à l'analyse théorique. Ces éléments ont pu bien fonctionner ensemble et former une méthodologie de recherche unique dans son sujet, son approche et sa solution.

Concevoir en tenant compte de la personnalité du paysage est une tâche difficile. Sa présence relativement nouvelle aux yeux du monde rend difficile la visualisation et la recherche d'exemples significatifs.

Cela nécessite une compréhension et une interprétation des perspectives et des valeurs culturelles qui peuvent être différentes de nos perceptions existantes. À cet égard, être très prudent et méticuleux dans la recherche et la création du cadre et de la méthodologie de conception a aidé à atteindre cet objectif. Le mélange de littérature, de documents juridiques, de précédents et de soutien de sources locales, a fourni un large éventail d'informations et de sujets pertinents liés à la vallée de l’entre-deux et à ce qu 'elle représentait. Cette combinaison d'idées fondées a donné confiance dans la direction et les valeurs suivies. Ce qui, à son tour, a aidé à guider le reste de l'analyse, des tests et du processus de conception.

Limitation

Enparcourantcetterecherche,ilyaeudeslimitationsetdes facteursquiontentravéetmodifiéleprocessus.

Toutd'abord,audébutdelarecherchej’aidûchangerde ville,donclamanièredontl'étudedevaitinitialementêtre menéeamalheureusementdûêtrechangée.Leplanetla méthodologied'origineprévoyaientuneplusgrandeprésence etinteractionavecleslocaux.Enentamantcetterecherche,il étaitimportantdes'assurerqu'ellereprésentaitcorrectement etéquitablementlavilleetseshabitants,cequiétaitune préoccupationpersonnelle,n'étantpasdedescendanceFassi. L'objectifinitialétaitdeparleretd'interviewerplusieurs personnesdifférents,puisdesuivreavecdesvisites ultérieures,etainsi,deprendreleursidéesclésetdeles intégrerplusdirectementdanslaconception.Celaestdevenu incroyablementdifficiledanslecontexteactuel.Unedécision aétéprisedemodifierlaméthodederechercheetde rationaliserlamanièredontlesinformationspertinentes étaientreçues.Cechangementamodifiélanaturedela rechercheenuneapprocheplusthéorique,méthodologiqueet decadre.

LefaitdepouvoirtoujourscontacterdeshabitantsdeFès, pourvalidercequiavaitétéfaitencoursderoute,adonné confiancedanslapoursuitedelarecherche,malgréses différentescontraintes.

Bibliographie

-Vers une écologie sensible du continuum urbain rural

François Mancebo , Sylvie Salles

Dans Ces lieux qui nous affectent (2021), pages 231 à 240

-Espaces urbains de l’entre-deux (Pages 139 à 156) ; 2014)

-Méthode inductive et méthode déductive : les différences (SP) ; 2023)

©Adam Lapin

-I’m the river , The river is me (p: 11 ,12); 2020)

©Dylan LEWIS

-Aménagement du territoire : la mise en place d'espaces inclusifs au cœur du plan d'action 2023 (SP); 2023

-RENOUVELER L’AMÉNAGEMENT ET L’URBANISME: Chapitre 12. L’effet structurant d’un projet urbain ( Pages 311 à 327) ;

-City branding (SP) ; 2020

-Le Monde (La déflagration Guggenheim , Août 2013)

-France Culture,(Arles, la tour Gehry et l'effet Bilbao , Juin 2021)

-(The urban life cycle and counter-urbanization dynamics in a north African context with: the case of Morocco , 2022 )

-SDAU (Agence Urbaine et de Sauvegarde de Fès , Décembre 2016)

-(FÈS, LA FABRICATION D’UNE VILLE NOUVELLE: Principe fondateur de l’urbanisme sous le Protectorat : séparation, ségrégation ou apartheid urbain ? (1912-1956)) ;

- (les origines de la ville nouvelle de Fez et son évolution jusqu’en 1930 , SP ; 2017) ;

-(FÈS, LA FABRICATION D’UNE VILLE NOUVELLE:La planification urbaine rationnelle confrontée au terrain fassi (1912-1956)) ;

-(Public space in a Fragmented city, 2014)

-(FÈS, LA FABRICATION D’UNE VILLE NOUVELLE: Principe fondateur de l’urbanisme sous le Protectorat : séparation, ségrégation ou apartheid urbain ? (1912-1956)) ;

-(Le Traité de Fès et les Journées Sanglantes; 25/11/2020)Moroccan Royal Archives

Webographie

culture-islam.fr/contrees/maghreb/qadiri-chronique-sur-les-saadiens-1654

cliofr/BIBLIOTHEQUE/fes capitale culturelle du marocasp

« Les révoltes urbaines » Institut de recherches et d’études sur les mondes arabes et musulmans

Revenir plus haut en:a et b Charles de Foucauld , Reconnaissance au Maroc , Festival : La culture amazighe en fête à Fès - Le Reporter.ma

« Infoclimat - la météo en temps réel : observations météo en direct , prévisions, archives climatologiques, photos et vidéos... » , sur www.infoclimat.fr

[UNESCO World Heritage Center , The Medina of Fez icon.org.uk/news/10-facts-about-worlds-oldest-library ethnologue.com/language/fra redaction-memoire.fr/methode-inductive-et-methode-deductive/ cairn.info/ces-lieux-qui-nous-affectent--9791037003591-page-231.htm

Lecture additionelle

(L’image de la Cité Paris ;1976) ©Kevin Lynch, (Genius loci:Paysage, ambiance , architecture.Bruxelles ;1989). ©Christian Norberg-Schulz, ©Philippe pannerai et collectif , Analyse urbaine

(La fragmentation sociale et urbaine en débats; 2004)©C Rhein sem-link B. Elissalde (Étalement, fragmentation, mobilité; 2005) ©Patrick Rérat

Lignes directrices pour la préparation du projet de thèse

Méthodologie d'élaboration d'une thèse

Comment rédiger un projet de recherche

Recommandations en vue de la rédaction d'un projet de thèse

Thebault Marc : « Marketing territorial : comment recenser les composantes de l’identité ? » Gollain 2017

Vuignier, Renaud , « Attractivité des territoires et place branding : étude exploratoire de la sensibilité des décideurs d’entreprise à la marque territoriale » ,

Renaud Vuignier, « Place branding & place marketing 1976–2016: A multidisciplinary literature review » , International Review on Public and Nonprofit Marketing,

Toutes les figures et photos, sauf indication contraire , sont celles de l'auteur.

Tableau de figures

Figure 3 : l’Aid , Fès (Johan Gerrits , 2009) @Johan Gerrits

Figure 4 : l’Aid , Fès (Johan Gerrits , 2009) @Johan Gerrits

Figure 28 : Second plan Prost , vers 1916 AMF , plan Henri Prost , n r

Figure 29 : Extrait d’une bande dessinée de Marcel Thierry en 1912 , démontrant “Le Massacre de Fes”.

Figure 30 : Répartition des quartiers de Fès-nouvelle.

Carte réalisée par l’auteur en 2006 avec l’aide de Florence Troin , cartographe au laboratoire CITERES EMAM , université François-Rabelais, Tours

WIAMTABAITAS1@GMAIL.COM

06.10.57.05.28

WIAM TABAITAS
