Tome2
Projet inclusif dans l’entre-deux de la ville de Fès, antidote au déficit en capital image.
Auteur: Wiam TABAITAS Encadrant: Pr. Mohammed ACHOUR 2023/2024

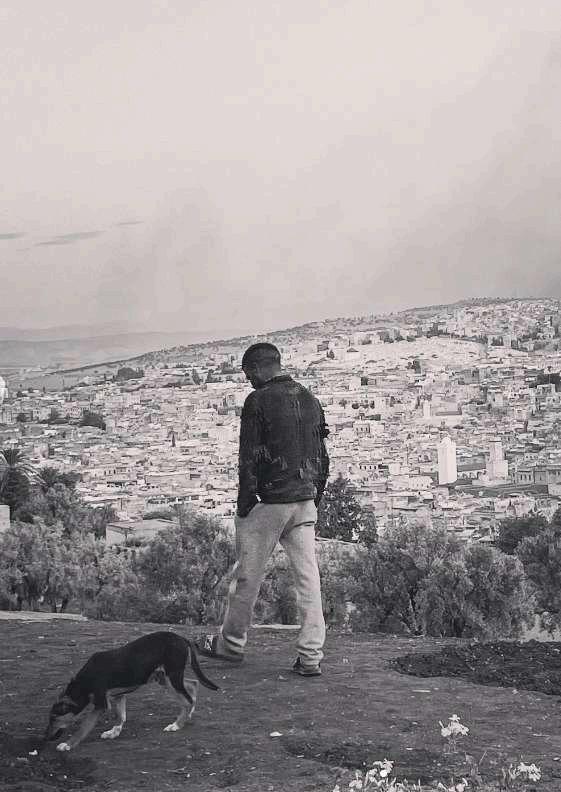

Figure 42 Insh allah demain (Alexandre CHAPELIER , sd) ©Alexandre CHAPELIER

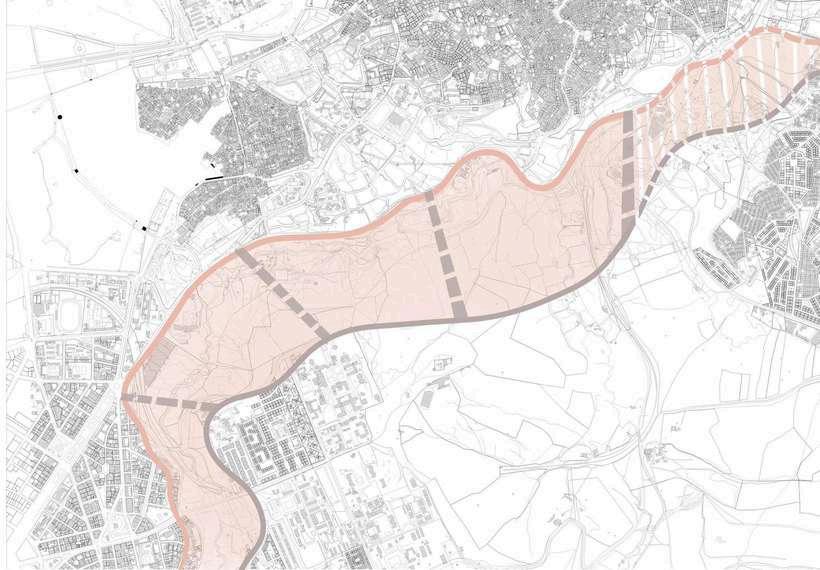

Zone d’intervention
Concepts liés à la problématique:
Afin de répondre à la problématique, il a fallu détailler les concepts suivants et les incorporer de manière plus précise dans le projet urbain:
Visage-ité
Se réfère à la forte imagibilité d'un espace urbain, et comment son aspect extérieur influence la perception des visiteurs et leur interaction avec cet environnement.
“Transit oriented development” se réfère au concept urbain visant à créer des espaces publics qui optimisent l'accès aux transports en commun, en interaction avec les utilisateurs.
Perméabilité
“C’est la possibilité d’un environnement de permettre l’accés et circulation fluide de tous les composants: des personnes, des véhicules , de l'air , de l'eau et de la lumière , à travers ses espaces.
Source 1: “(«L’image de la cité »The Image of the City; 1960) ©Kevin Lynch”
Source 2: “(Le TOD comme instrument territorial de la coordination entre urbanisme et transport, pages 69 à 81; 2015) ©Anna Dushina , Florence Paulhiac , Franck Scherrer”
Source 3: “(Analyse de la forme urbaine LA PERMÉABILITÉ; 1985) ©Bentley et coll“

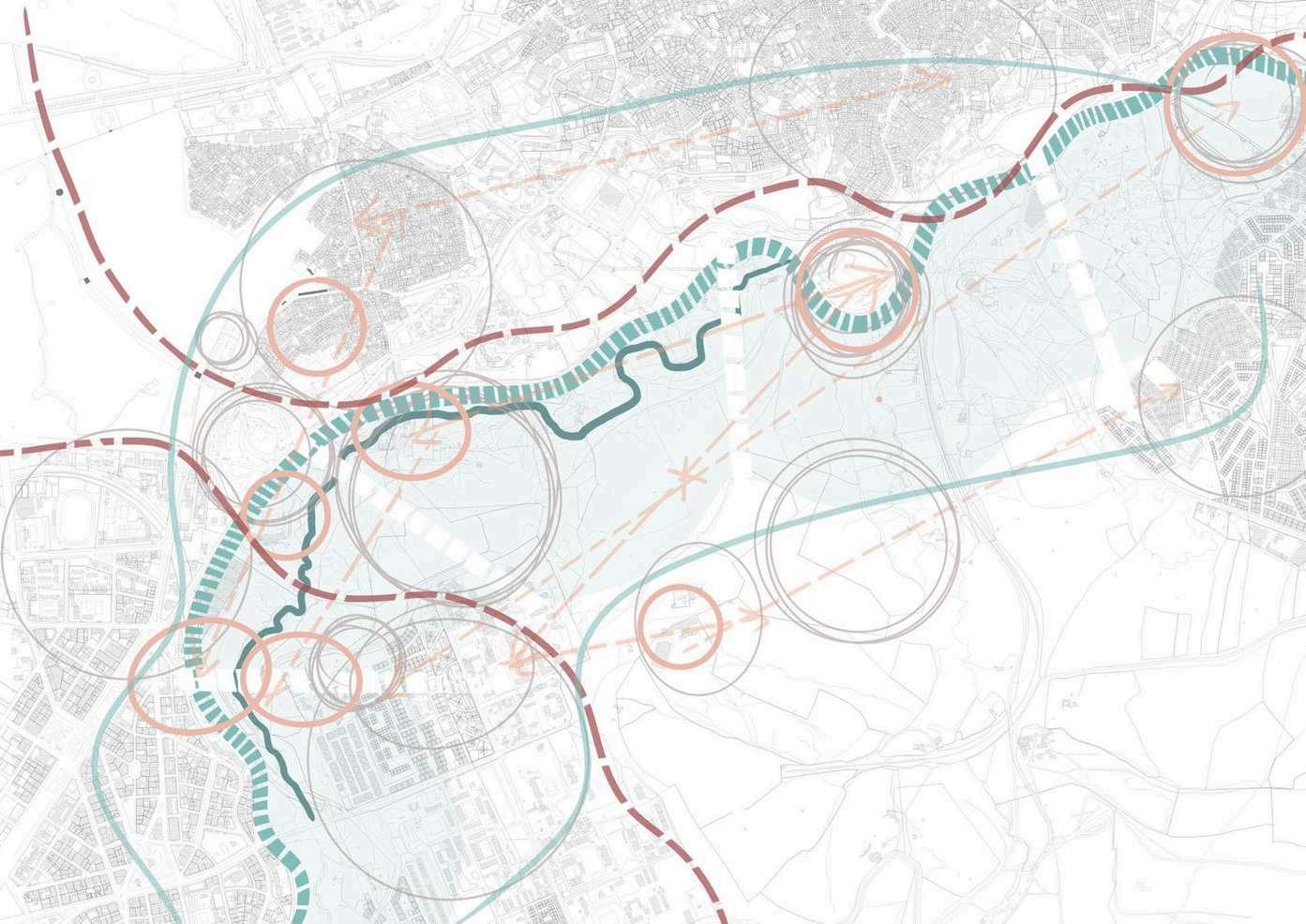

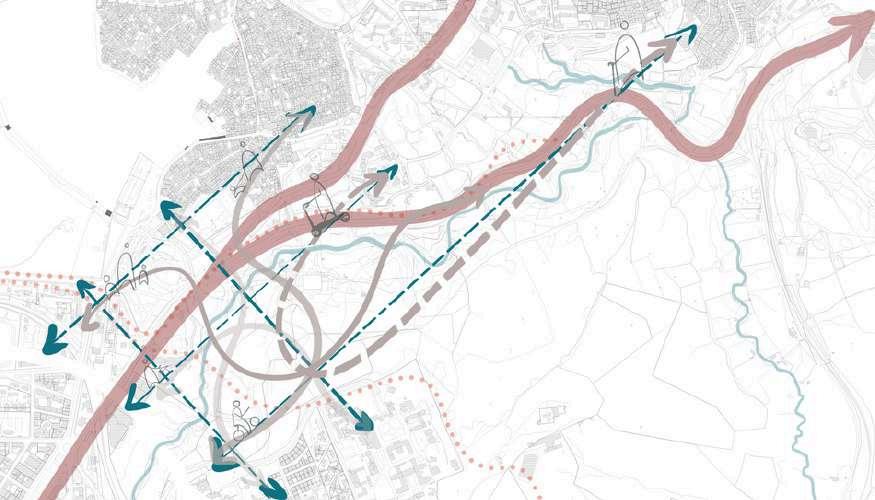

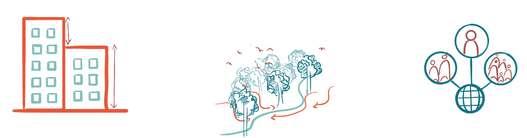

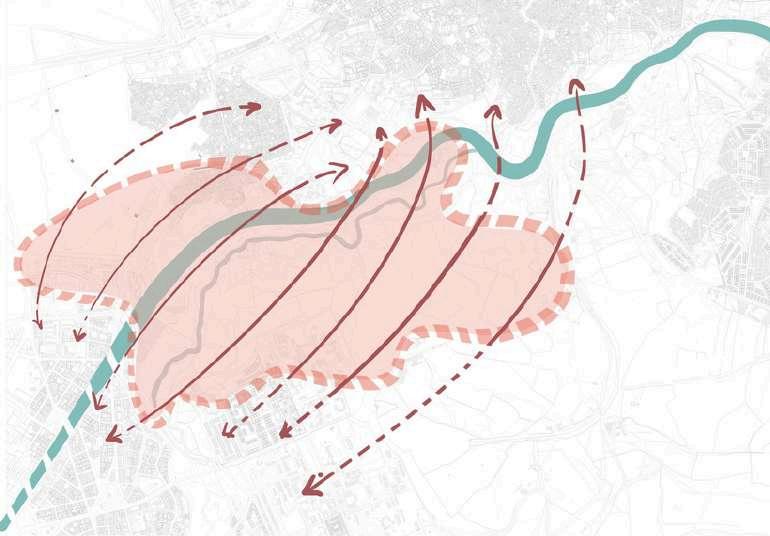

Figure 43 44: Cartes schématiques (Wiam TABAITAS , 2023) ©Wiam TABAITAS
Accessibilité:
Se réfère à la facilité avec laquelle un individu peut atteindre un lieu. Ceci ne dépend pas simplement de la proximité des équipements, mais aussi des modes de transports disponibles, des voiries et des cheminements sans obstacles. Une bonne accessibilité garantit les mêmes chances d'accès pour toutes les tranches d'âges et toutes les conditions physiques.
Connectivité:
Se rapporte à la qualité et à l'efficacité de la connexion intra- ou extramuros. Cela doit englober tous les modes de transport, en réduisant les congestions routières et les temps de déplacement.
“(L’urbanisme tactique comme pratique spatiale de la connectivité ? , 2017) ©Guillaume Ethier”

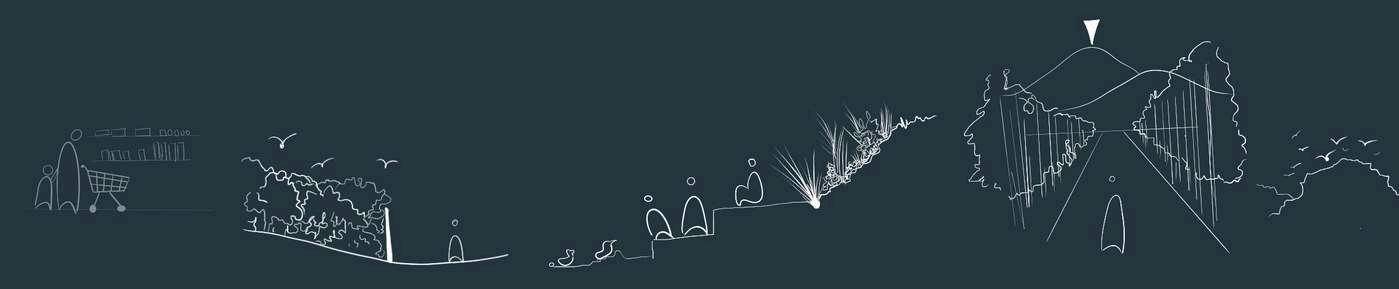

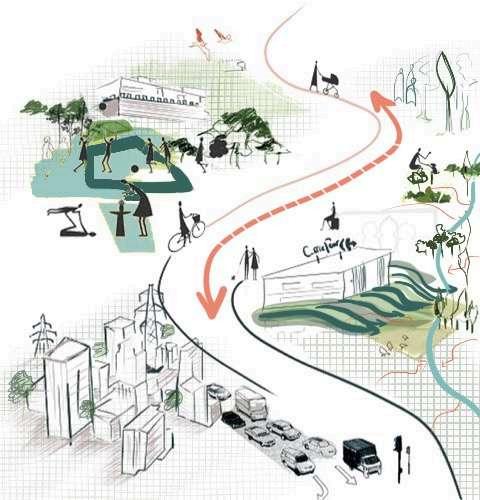

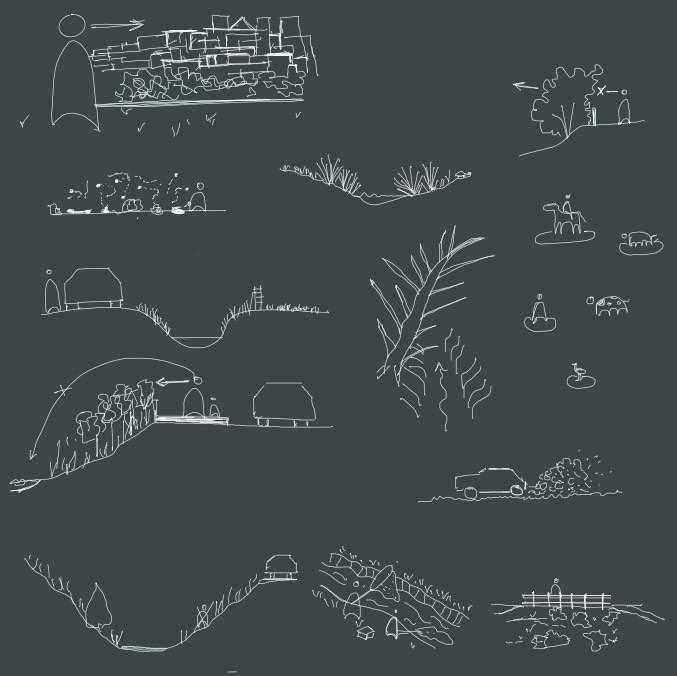

Figure 45 46 : Sketches sur la connectivité et l’accéssibilité (Wiam TABAITAS , 2024) ©Wiam TABAITAS Source*:
Sélection de possibilités
Zone d’influence
FèsJdid
FèsElBAli
Site 1
Site 2
Site 3
Zone de connexion directe-L’ENTRE-DEUX
Axe principale, avec flux important
Site 4
Sitedinfluence
Voiriedeliaisonprincipale
OuedZbal
Connexions
Zone d’influence sur les terrains nus.
Afin de rassembler un éventail d'analyses large et diversifié, la section est divisée en différents domaines, premièrement. en commençant par une cartographie à grande échelle du champ de la recherche. Cette cartographie combine les données extraites de sources en ligne et de cartes historiques, puis utilise le cadrage théorique comme référence pour couvrir les principaux aspects. Cette démarche sert de base théorique initiale, pouvant être enrichie par des éléments plus expérientiels par la suite.
NouvelleVille

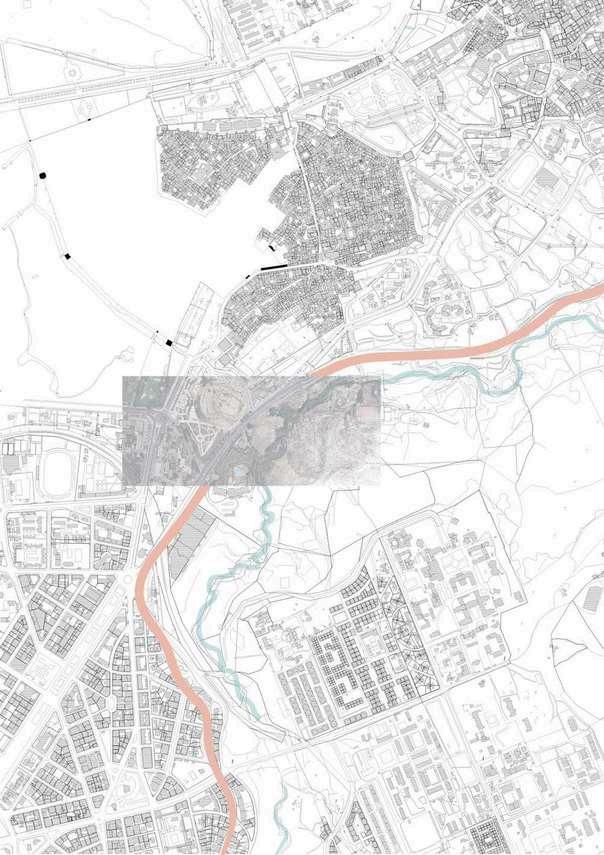

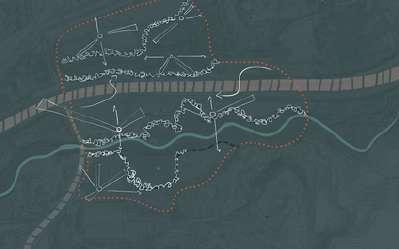

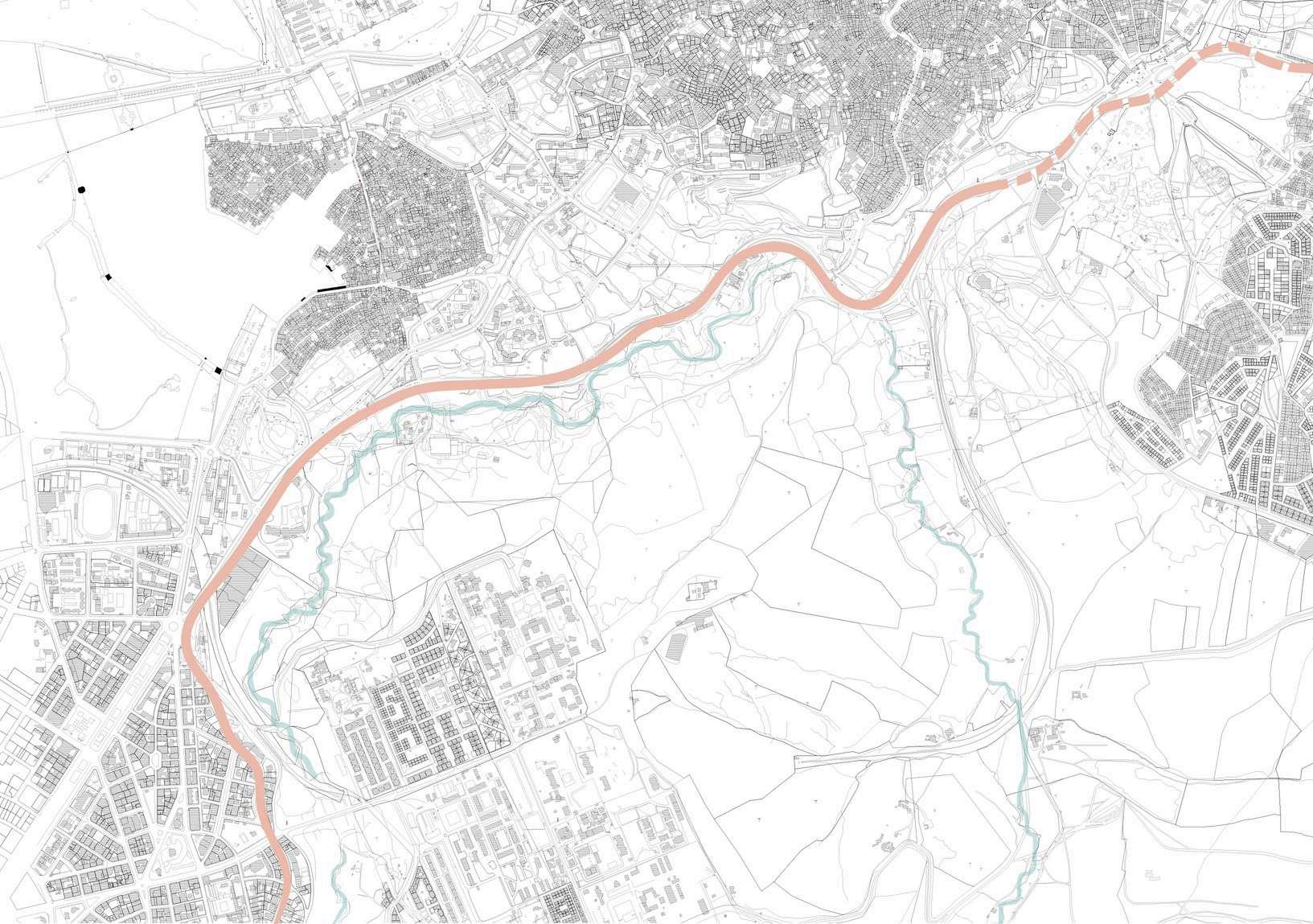

Figure 47 : Carte/ Sketches (Wiam TABAITAS, 2024) ©Wiam TABAITAS
Site 1
Expérience
Cette zone présente une gamme changeante de niveaux et d'accessibilité avec des changements correspondants dans la végétation et l'expérience. En marchant le long de la route, on ne ressent pas la présence d’arbres/ végétations ou eau. Les longs murailles de parte et d’autre perturbe la vue sur la Médina, et la forêt.

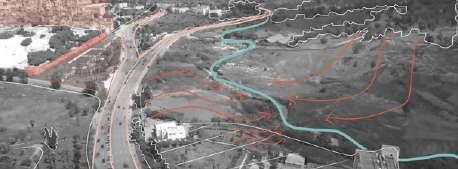

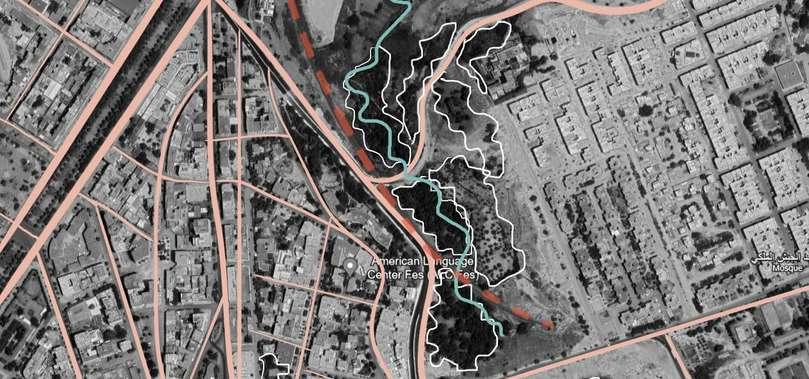

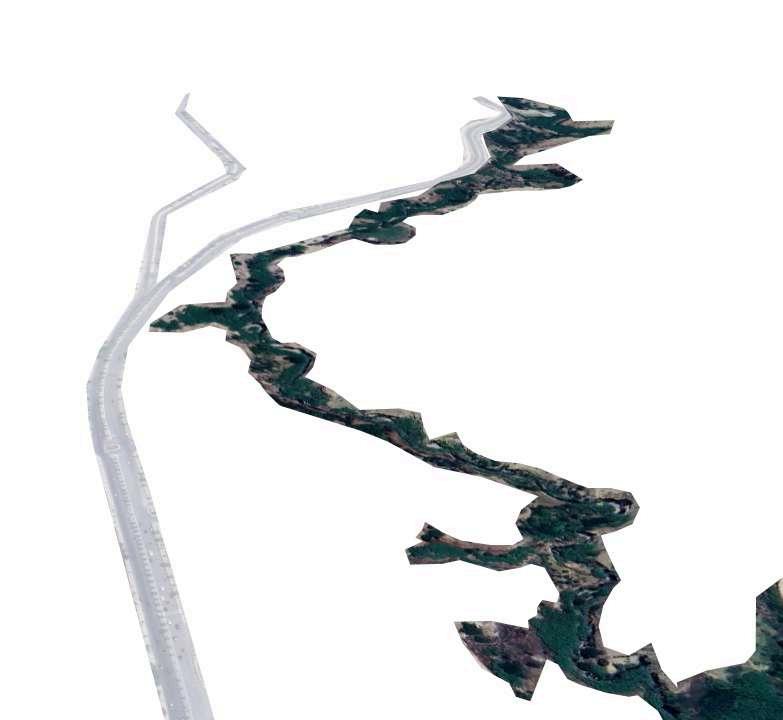

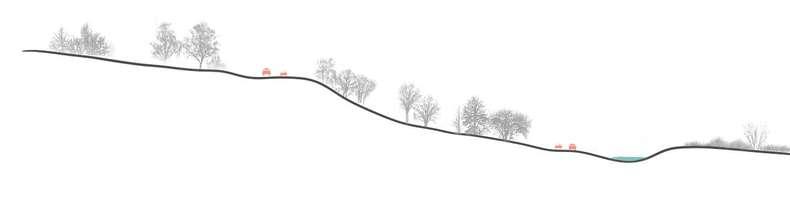

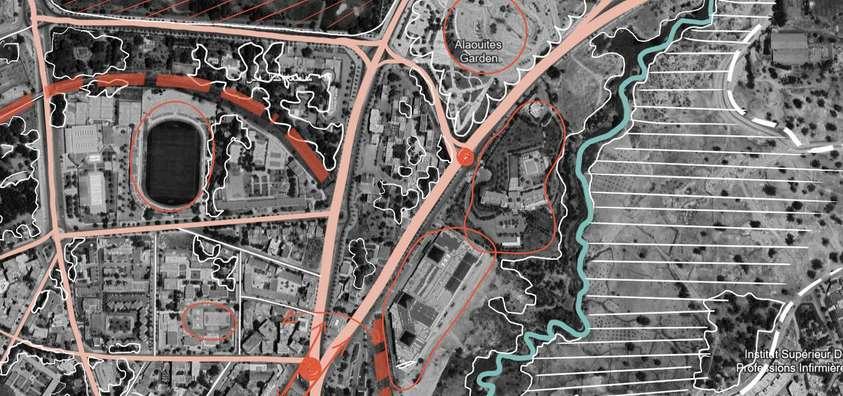

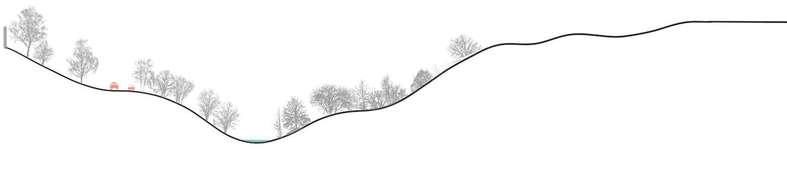

Figure 48 : (Haut) Vue Satellite; 49 (Milieu) Coupe sur le site 1; 50 (Bas) diagram Site 1

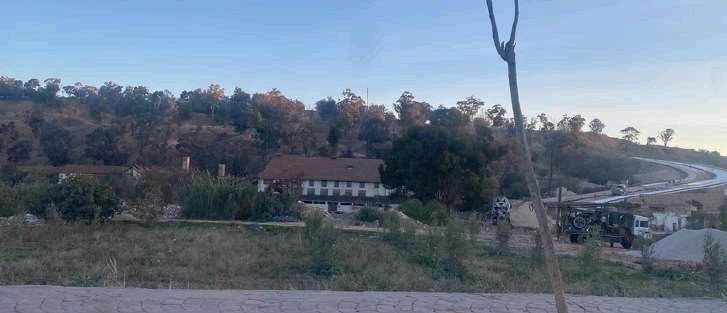

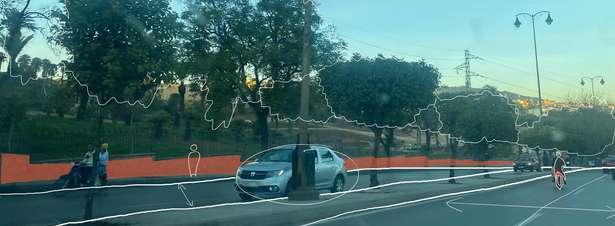

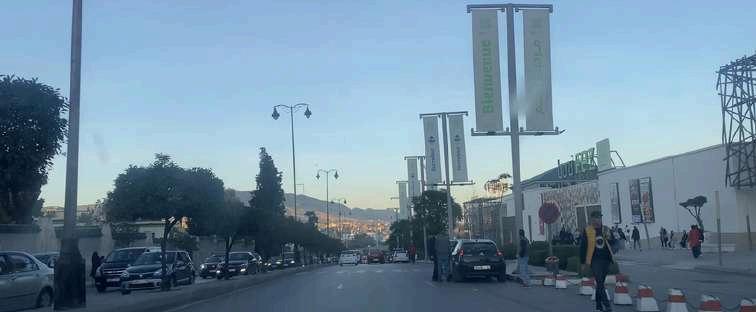

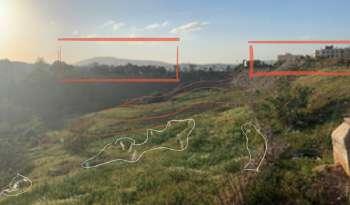

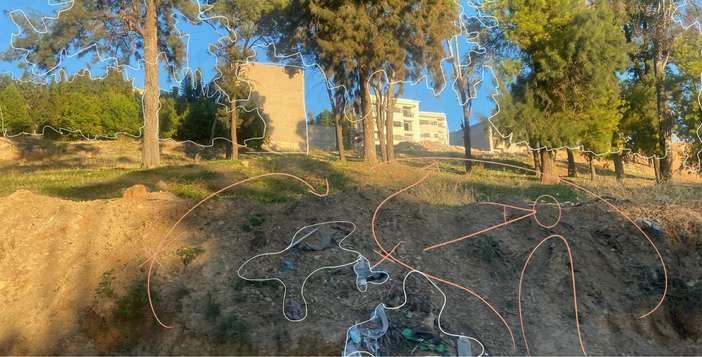

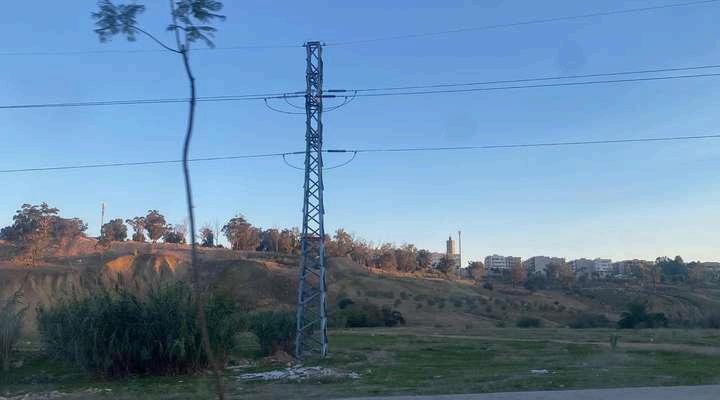

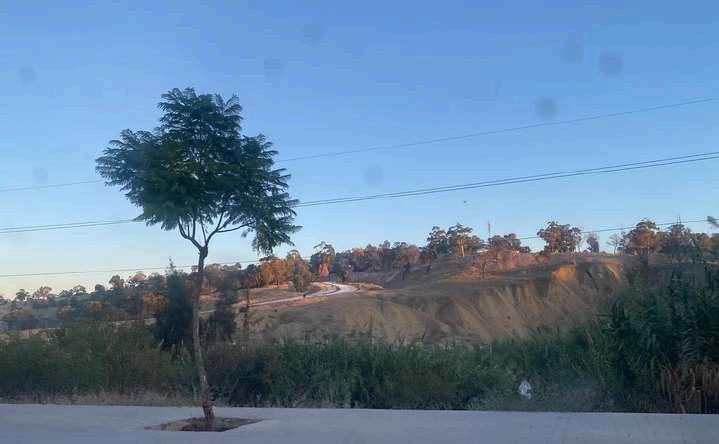

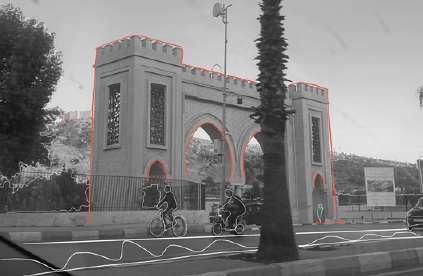

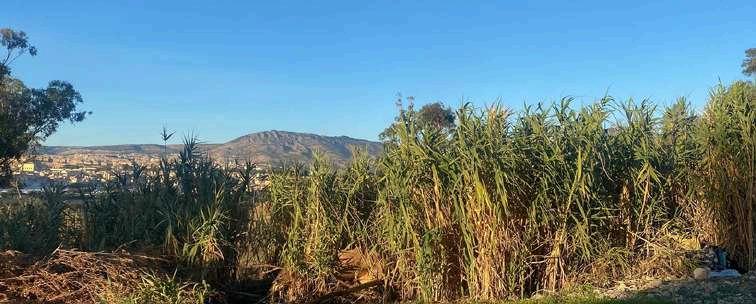

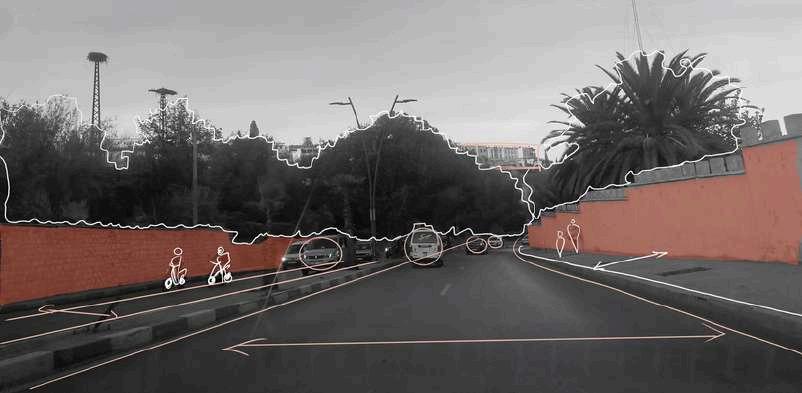

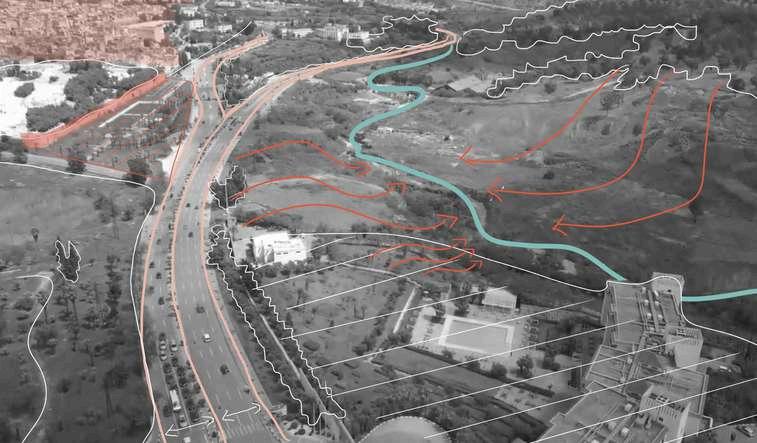

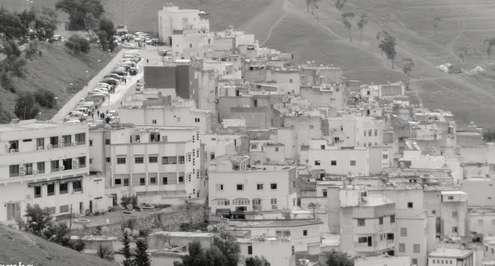

Figure 51; 52; 53; 54; 55 : Site 1 | Pictures and sketches
Site 2

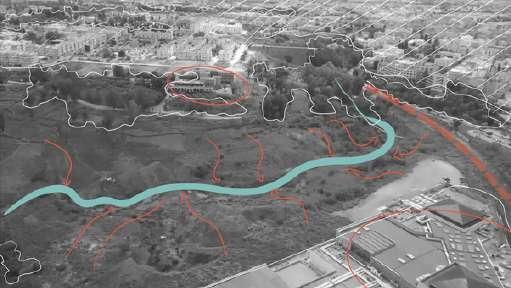

Expérience
Il existe désormais une différence d'espace substantielle, l'une étant une étendue d'herbe entretenue, l'autre la végétation non entretenue des berges de la rivière. On peut voir la faune bouger et disparaître entre les deux.
Certains espaces semblent accessibles, mais soulève la question suivante : si les gens y descendent, peuvent-ils remonter facilement ?
Figure 56 : (Haut) Vue Satellite; 57 (Milieu) Coupe sur le site 2; 58 (Bas) diagram Site 2

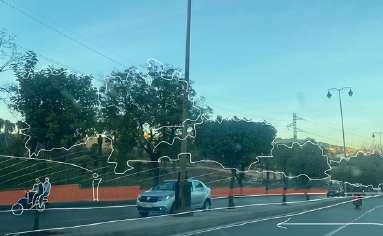

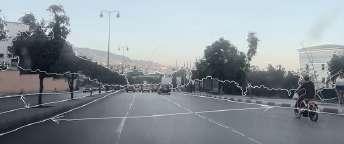

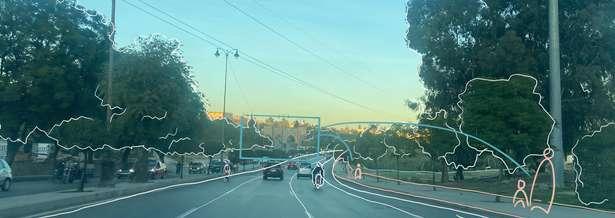

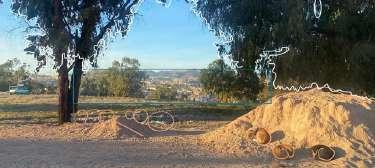

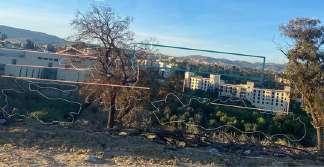

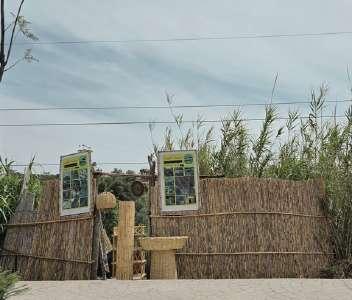

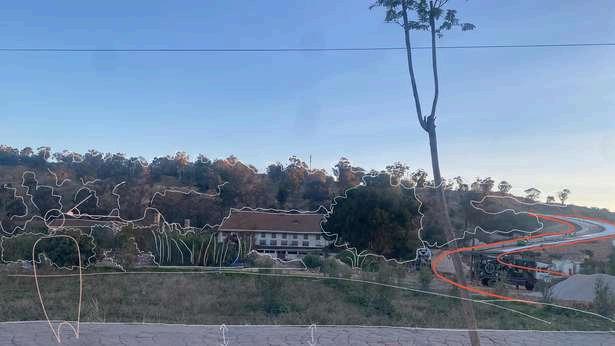

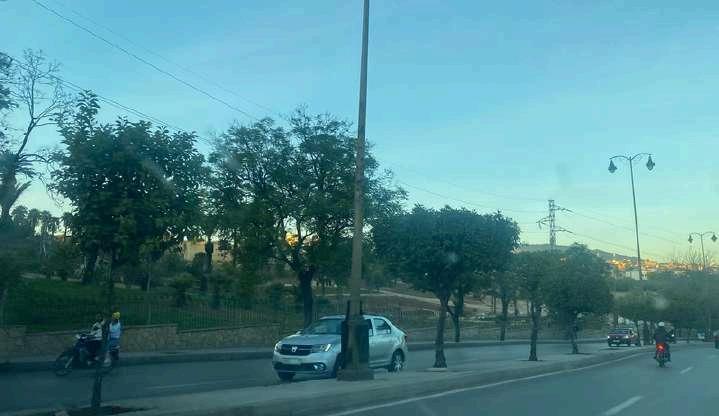

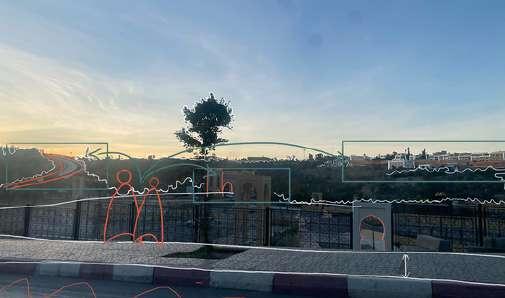

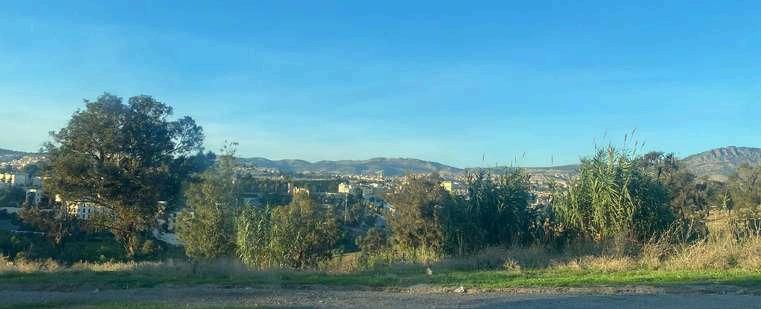

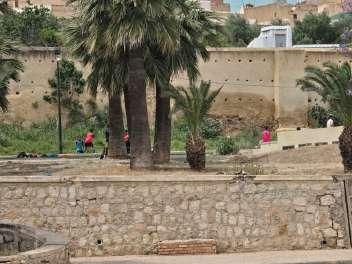

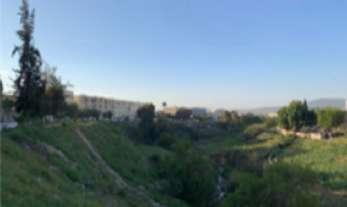

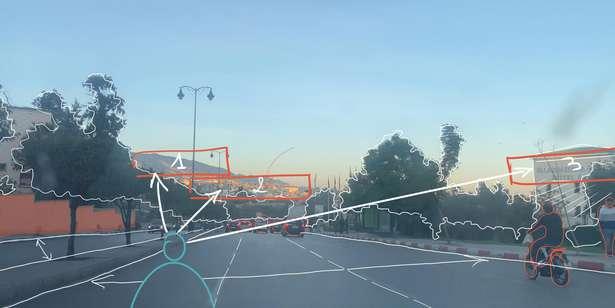

Figure 59; 60; 61; 62; 63; 64: Site 2 | Pictures and sketches
Site 3
Expérience
Ce site se retrouve dans l’intersection entre la nouvelle ville et la Medina Ceci causent un flux très important des voitures, bicyclette mais aussi des piétons.
La présence d’eau est simplement ressenti par la présence du bamboo.
Le parc urbain n ’est pas accessible au piéton mais encore commence à se dégradé vu la sécheresse du Maroc ces dernières années.
Figure: 65(Haut) Vue Satellite; 66 (Milieu) Coupe sur le site 3; 67 (Bas) diagram Site 3

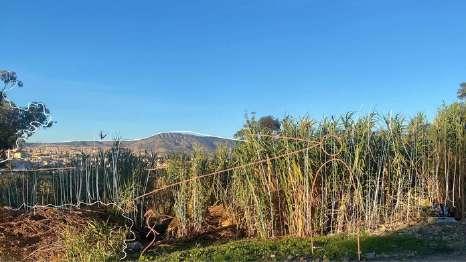

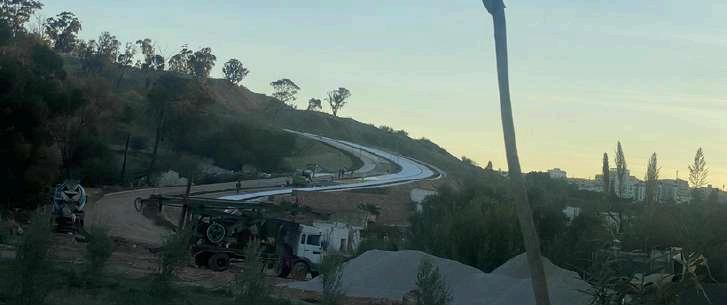

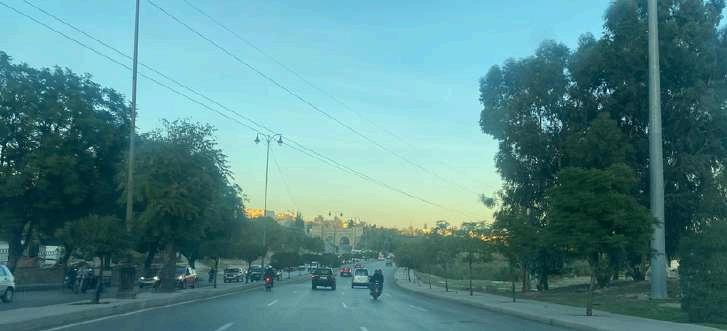

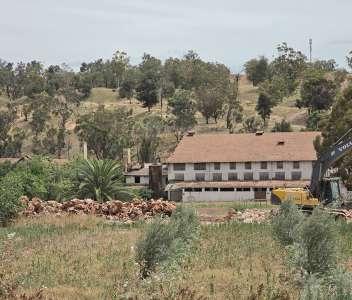

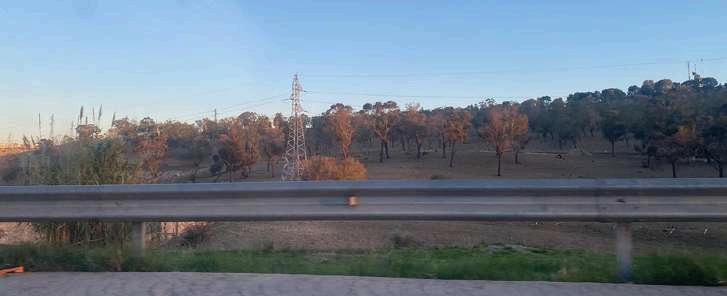

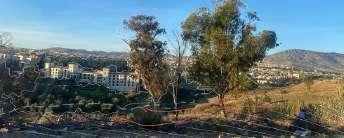

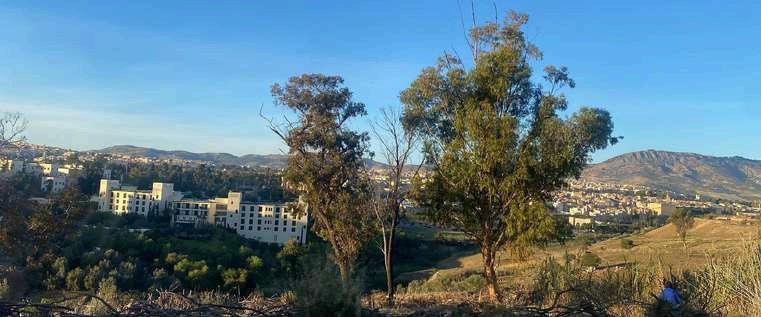

Figure 68; 69; 70; 71 72; 73; 74: Site 3 | Pictures and sketches
Site 4
Expérience
L’entre deux dans ce site n ’est pas ressenti, vu sa distance vis-à-vis la Medina
Pourtant le site donne sur le meme parc urbain.
Le site est doté de plusieurs vue panoramique sur le paysage. Pourtant, la pollution sonore devient facteur inquiétant
Figure 75 (Haut) Vue Satellite; 76 (Milieu) Coupe sur le site 3; 77: (Bas) diagram
3

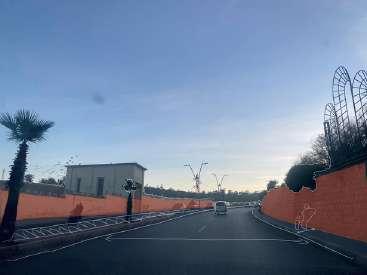

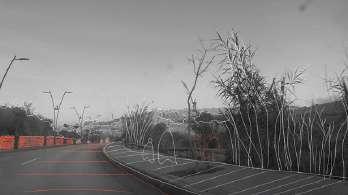

Figure 78; 79; 80; 81; 82
3
Identification du site
En assignant des valeurs numériques à chaque zone du cadrage théorique, une méthode simple est fournie pour identifier les sites offrant le plus d'opportunités. En consolidant toutes les valeurs-cadres de chaque domaine en un résultat total unique, elles peuvent être comparées côte à côte.
Les sites avec les valeurs les plus élevées sont ensuite mis en évidence et transférés sur la carte suivante. En utilisant toutes les cartes et données précédentes, elles sont compilées en une seule. En se concentrant sur les éléments les plus pertinents pour le cadre, la carte examine les sites culturellement importants, les zones attrayants économiquement, les zones de connexion humaine et l’aménaagement paysager. Ces éléments, combinés aux résultats de l'index, révèlent des zones comportant un certain nombre de couches qui se chevauchent. Les domaines résultants peuvent ensuite être identifiés et utilisés pour explorer des développements futurs.
Sites possibles Apparence Audience Puissance
Figure 83: Diagram basé sur theoretical framework
Site 2 Site 3
Sites potentiels
Axe important Potentiel naturel
Identité et mémoire collective Equipements importants

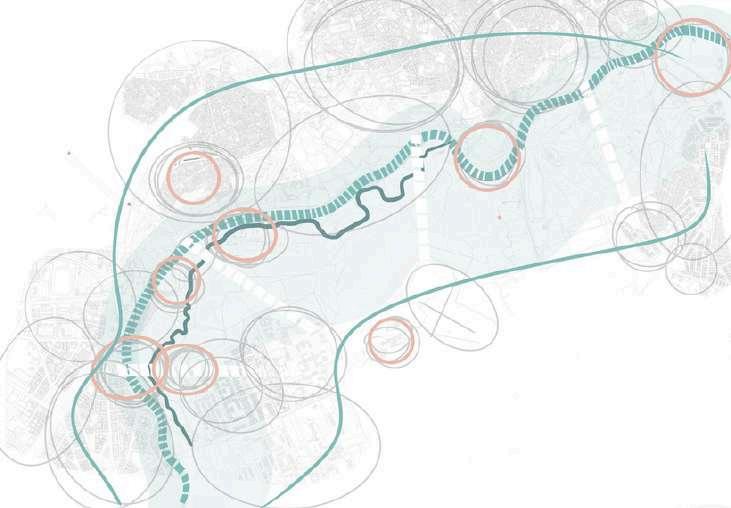

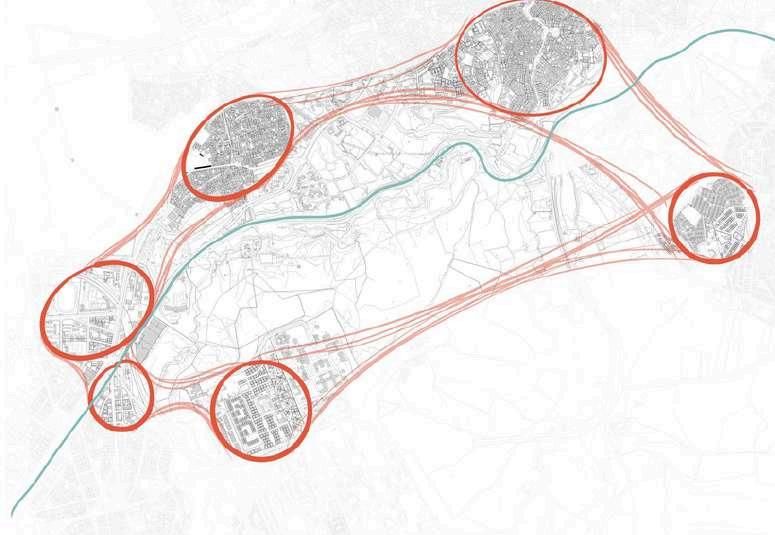

Figure 84 : Carte (Wiam TABAITAS , 2024) ©Wiam TABAITAS

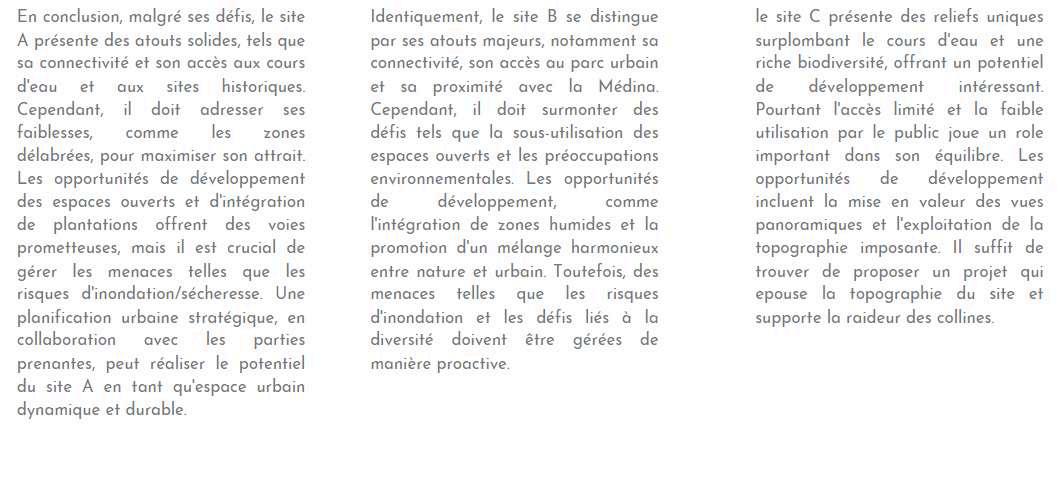

Conclusion
La décomposition minutieuse de l'environnement de la zone d’étude en segments plus petits a grandement facilité l'identification des traits distinctifs, des expériences et des émotions associés à la périphérie de la ville dans son ensemble. L'exploration personnelle le long des sites a fourni une multitude de nouveaux éléments et une compréhension approfondie de l'expérience du paysage et de l'utilisation de l'espace. La dynamique de la zone, qui influence l'ambiance et l'accessibilité de nombreux sites, enrichit également les expériences et les fonctionnalités de ces lieux au fil du temps.
Cette approche analytique s 'est également avérée efficace pour observer les différents usages par le public, même dans les petites zones isolées qui échappent souvent à l'attention des itinéraires habituels. Les endroits non entretenus et souvent considérés comme inutilisés se révèlent être des points d'attraction pour les loisirs et les activités personnelles, conférant à chaque segment de l’entre deux sa propre identité et son importance intrinsèque.
À présent, avec la cartographie complète des rives de la rivière, ces zones peuvent être référencées et réfléchies en fonction des conclusions tirées de l'analyse à grande échelle.
Figure 85 : (FILALI ADIB Jaafar , 2022) ©Daguerre

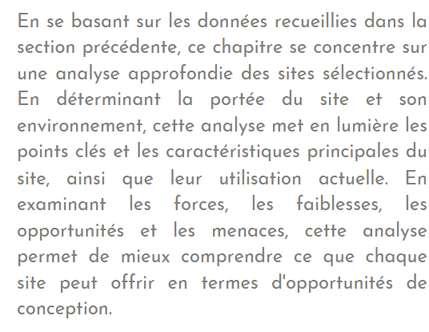

Analyse du site
Structure d’analyse
Site Scope S.W.O.T analysis Character
*
Figure 86 : (FILALI ADIB Jaafar , 2022) ©Daguerre

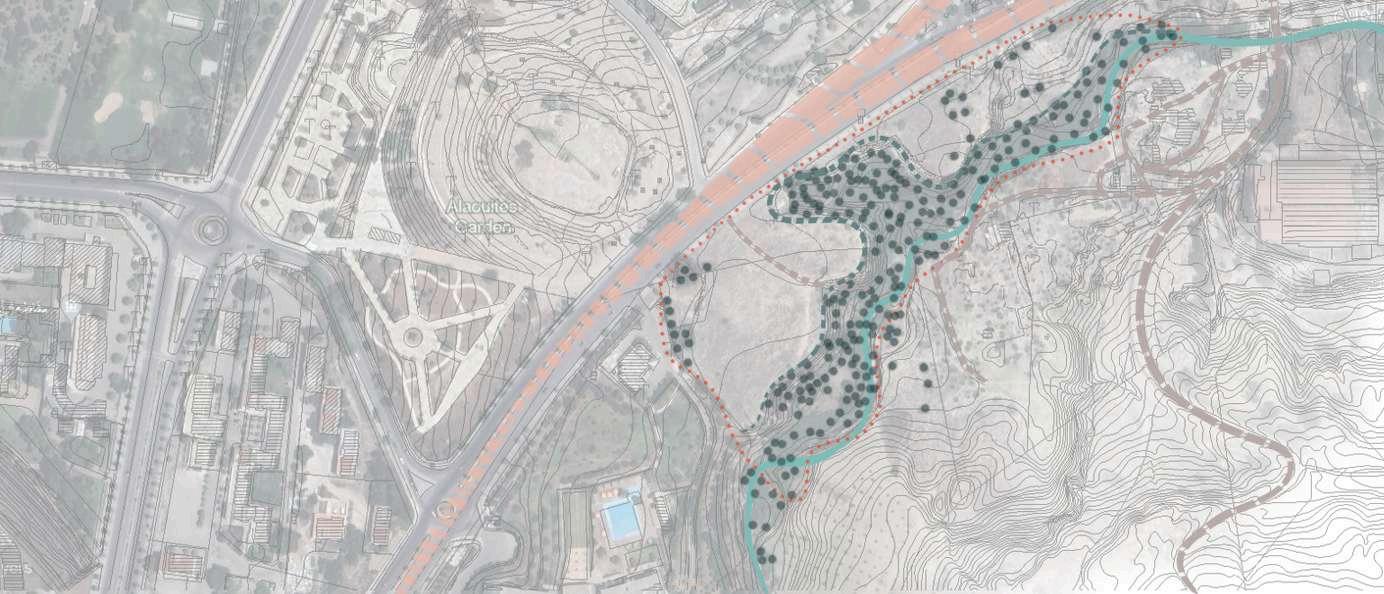

Source*: “(Analyse, étude , lecture d’un site; SD) ©M Kezzar Mohammed Akli”
Analyse du site A:
Significant sites
Vues
Axe important
Arbres
Cours d’eau
Chemin intentionel
Transition de végétation
Usages

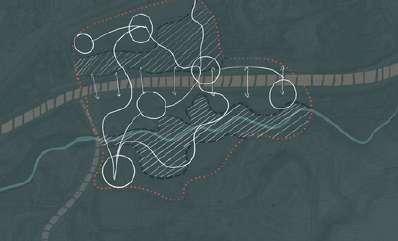

Voiries principale
Accés à la Médina
Terre agricole
Projet
Espace vert

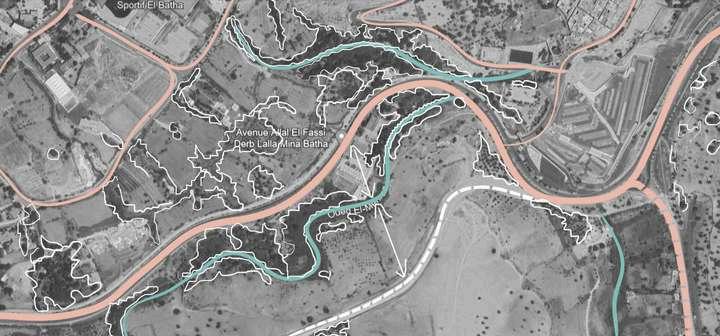

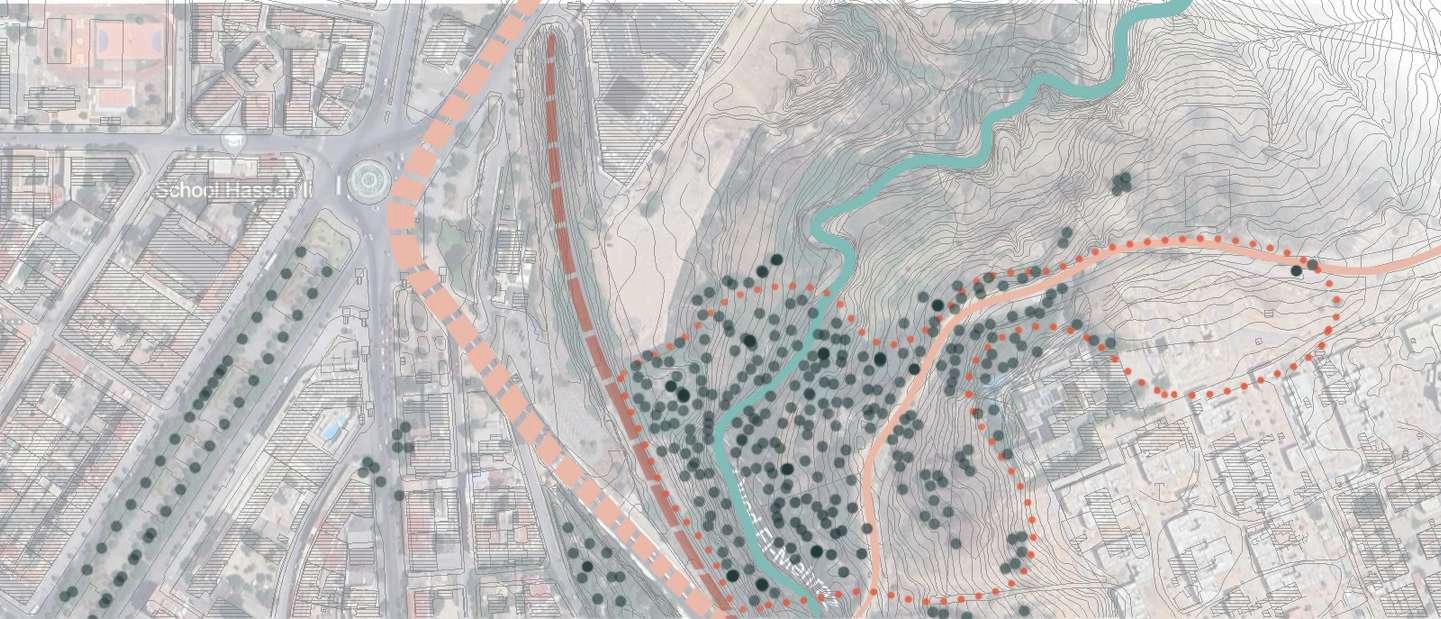

Figure 87 : “Carte (Wiam TABAITAS , 2024) ©Wiam TABAITAS”
Strengths (Points de force)
Zone bien connecté et desservie
Bonne accessibilité
Espace public assez paisible et calme
Accés au cours d’eau
Accés au Parc urbain
A proximité des sites historiques
Weaknesses (Points de faiblaisse)
Une grande partie des espaces ouverts est sous-utilisée
Zones délabrées/altérées
Biodiversité et plantation limitées
Forte topographie
Pas de voiries pour circulation douce
Opportunities (opportinité)
ll y a beaucoup d’espaces ouverts qui peuvent être développés davantage
L'utilisation élevée offre de plus grandes opportunités d'apprentissage et de connexion
Zones pour davantage de plantations et de systèmes de zones humides sur le site
Zone attrayante
Threats (Menace)
L'ensemble du site est menacé d'inondation/Secheresse
L'utilisation après la tombée de la nuit est très faible
Utilisation des véhicules et stationnement encore nécessaires
Juste à côté d'une route principale
“Les chemins doivent etre construit ou les gens marchent , au lieu de marcher ou les chemins ont été construits.”
-John BARTH

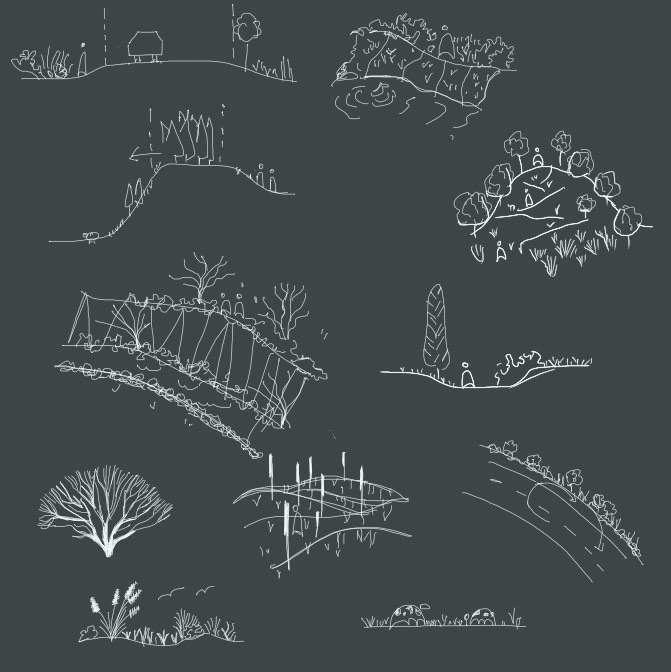

Figure 89: Sketches (Wiam TABAITAS , 2024) ©Wiam TABAITAS
Analyse du site B:
Significant sites
Vues
Axe important
Arbres
Cours d’eau
Chemin intentionel
Transition de végétation
Espace vert Usages F F Parc urbain
Voiries principale
Accés à la Médina
Terre agricole
Projet

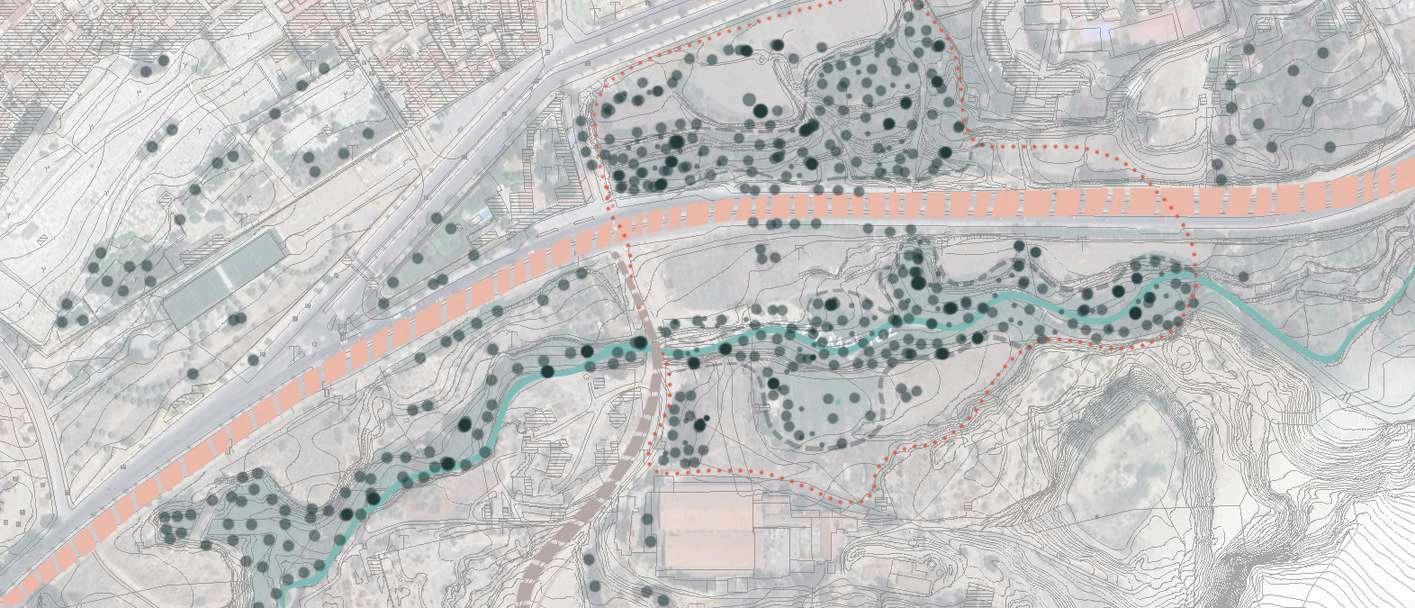

Figure 90 : Carte (Wiam TABAITAS , 2024) ©Wiam TABAITAS
Strengths (Points de force)
Zone bien connecté et desservie
Bonne accessibilité
Accés au Parc urbain
Approximité à la Médina
Grands espaces ouverts
Cours d'eau existant traversant le site
Site dans L’entre-deux.
Weaknesses (Points de faiblaisse)
Une grande partie des espaces ouverts est sous-utilisée
Les polluants des terres agricoles pourraient se retrouver dans la rivière
Difficile d'accès à la plupart des zones du site et au bord des rivières
Les boues en bordure de rivière sont très glissantes
Santé du flux
Opportunities (opportinité)
ll y a beaucoup d’espaces ouverts qui peuvent être développés davantage
L'utilisation élevée offre de plus grandes opportunités d'apprentissage et de connexion
Zones pour davantage de plantations et de systèmes de zones humides sur le site
Zone attrayante
Mélange de Nature et Urbain
Une connexion avec la flore et la faune
Threats (Menace)
L’ensemble du site est menacé d’inondation. La séparation du centre-ville entraînerait une diminution du nombre d’usagers.
Possibilités de divérsité/Séchresse
Érosion en bordure du parc urbain
"Les villes ont la capacité unique de fournir quelque chose pour tout le monde , seulement parce, et seulement quand, elles sont créées par tout le monde."
- Jane Jacobs
Figure 92 : Sketches (Wiam TABAITAS , 2024) ©Wiam TABAITAS
Analyse du site C:
Significant sites
Vues
Axe important
Arbres
Cours d’eau
Chemin intentionel
Transition de végétation
Espace vert Usages
A B E Voiries principale
Accés à la Médina
F Parc urbain
Figure 93 : Carte (Wiam TABAITAS , 2024) ©Wiam TABAITAS
Strengths (Points de force)
Des reliefs forts et uniques surplombant le cours d’eau
Plage d’hauteur
Terres vertes ouvertes
Eventail de typologies
A proximité au monde urbain
Weaknesses (Points de faiblaisse)
Bord de rivière séparé par un terrain privé
Accès piéton très limité
Seulement deux points d'arrêt
Zone divisée par cours d’eau
Faible utilisation/engagement du public
Site pas très bien desservie
Opportunities (opportinité)
Vues sur le cours d’eau et le paysage
environnant
Apprentissage et compréhension des sites historiques
Topographie imposante
Riche biodiversité
Connexion direct avec le reste de la ville
Threats (Menace)
La raideur des collines les rend difficiles à traverser
Certaines zones sont sujet à la sécheresse
Interaction entre les terres agricoles, parc
urbain, espaces verts et l'eau
Zone mal frequenté
"Les villes ont le pouvoir de transformer nos vies , notre environnement et notre façon de penser le monde."
-Rem Koolhaas
Figure 95 : Sketches (Wiam TABAITAS , 2024) ©Wiam TABAITAS
Vision| Caractèristique du Grand Fès

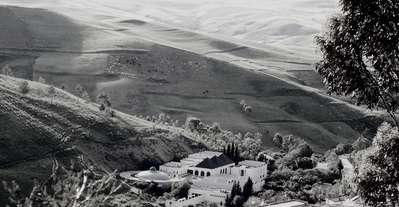

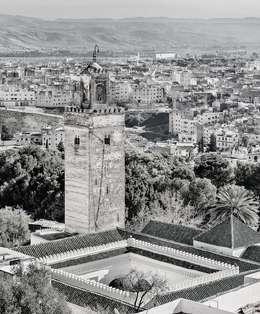

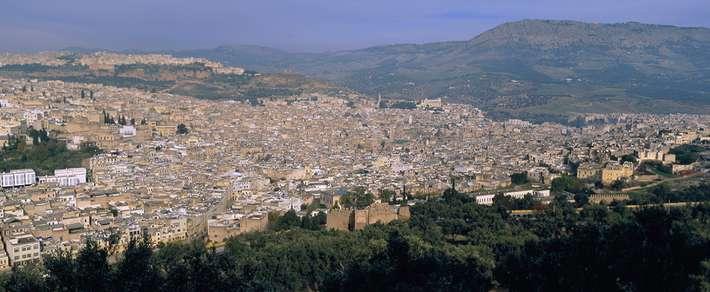

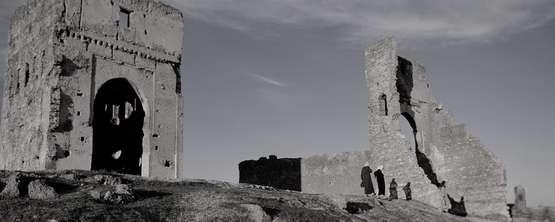

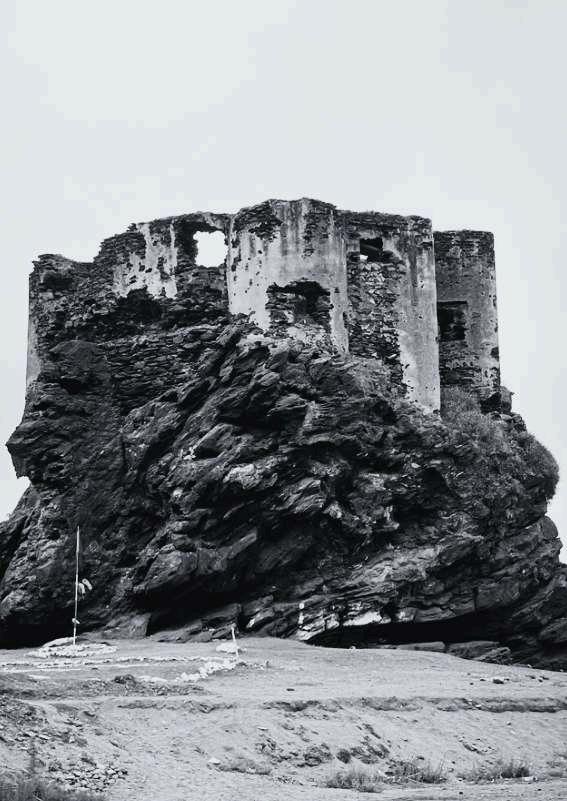

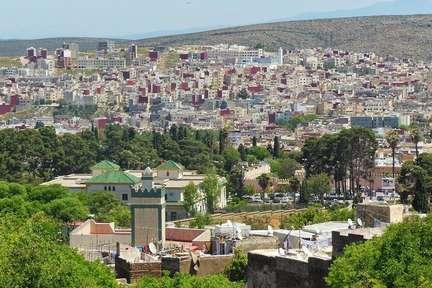

Figures 96 : Photos de la région de Fès (Unknown, SD) ©Unknown
Approche de conception
Site A
Continuum par chauvechement
Continuum par point de jonction
Continuum visuel
Site B
Création d’agraphe/ couture urbaine
Création de point de jonction
Création de corridor vert
Site C
Observatoire, continuum sensorielle
Etaler le tissu urbain
Fondre dans l’environnement

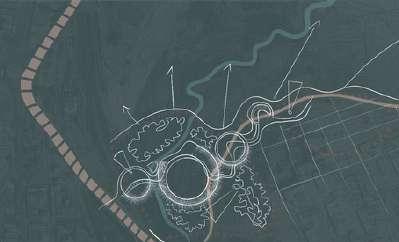

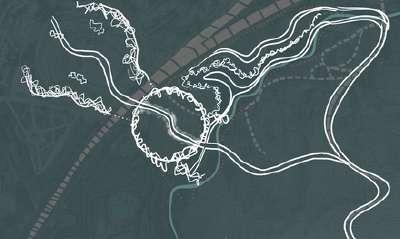

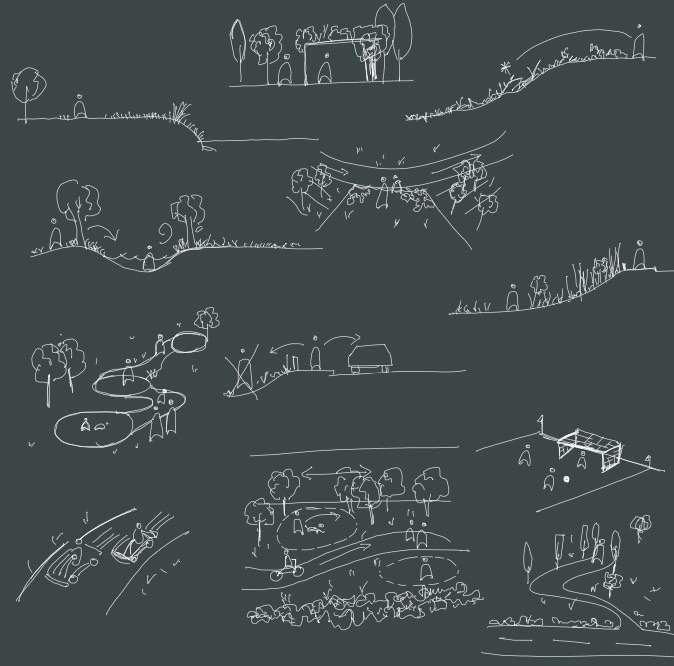

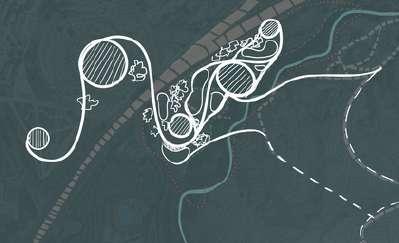

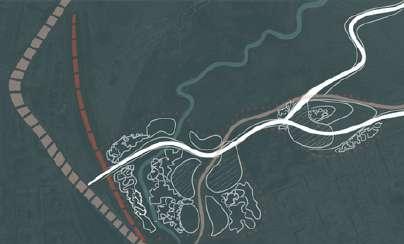

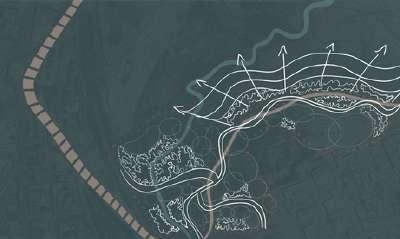

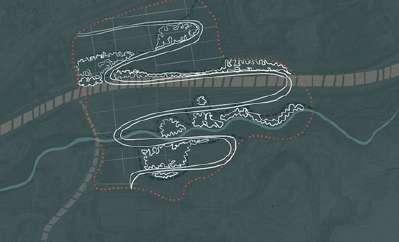

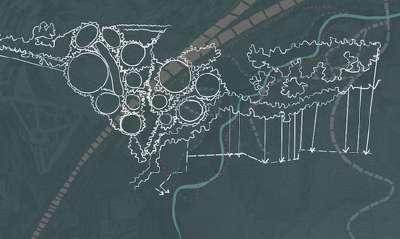

Figure 97 : Sketches (Wiam TABAITAS , 2024) ©Wiam TABAITAS

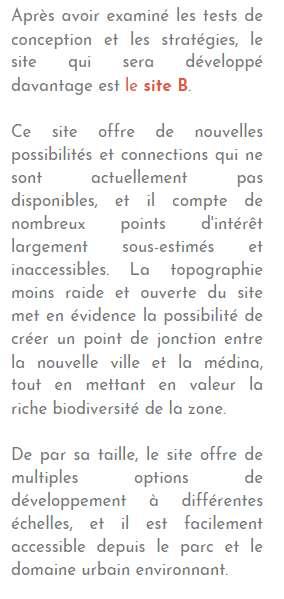

Conclusion et aboutissement
Site choisi
Site B

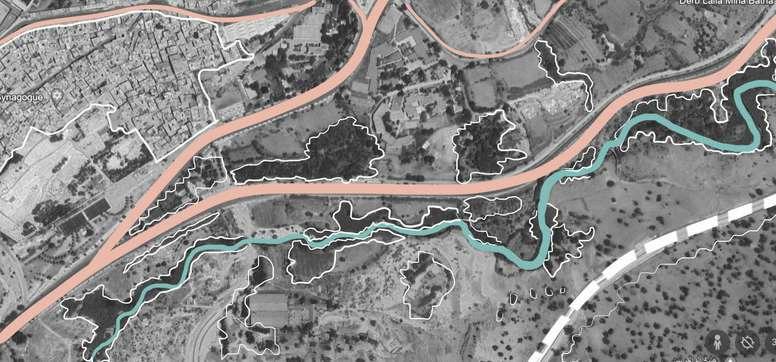

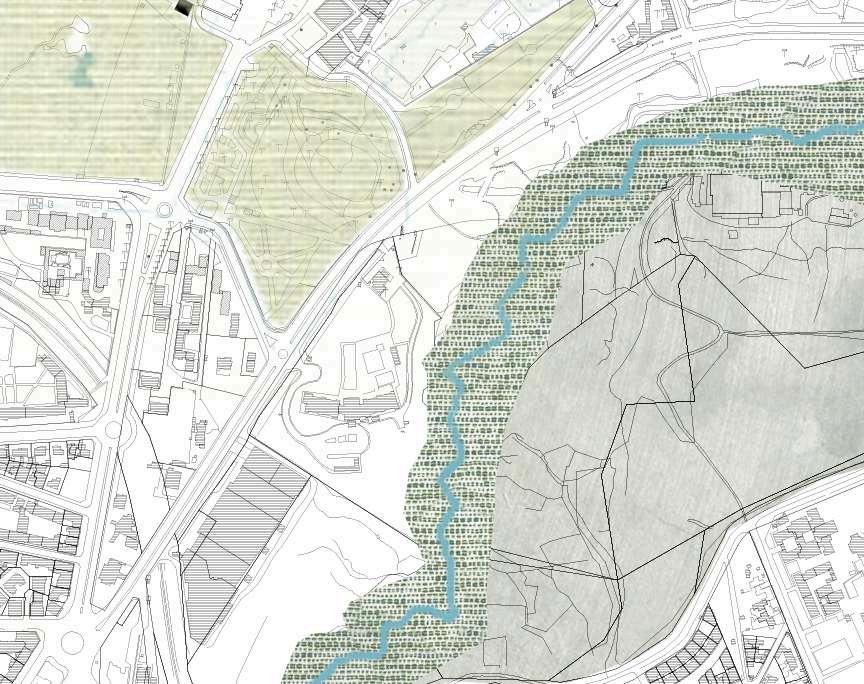

Figure 98 Carte (Wiam TABAITAS , 2024) ©Wiam TABAITAS
Radioscopie du perimètre d’implantation
Structure d’analyse
Physique
Biologique
Culturelle
Source
Figure 99 : SN (FILALI ADIB Jaafar , 2022) ©Daguerre
“(Analyse, étude , lecture d’un site; SD) ©M. Kezzar Mohammed Akli”
Analyse physique:
Typo-morphologie
Hôtel
Palais Royal
Cimetière juif Fès J’did
Zalagh
Figure 100: diagram de distibution/ 101 Sketches (Wiam TABAITAS , 2024) ©Wiam TABAITAS
Façades adjacentes
Coupe schématique sur le Site:
En résumé, la typomorphologie de Fès se présente comme un ensemble hétérogène de quartiers et de styles architecturaux, résultant en une ville complexe et parfois chaotique, mais qui témoigne de son histoire et de sa diversité culturelle.
Desservi par:

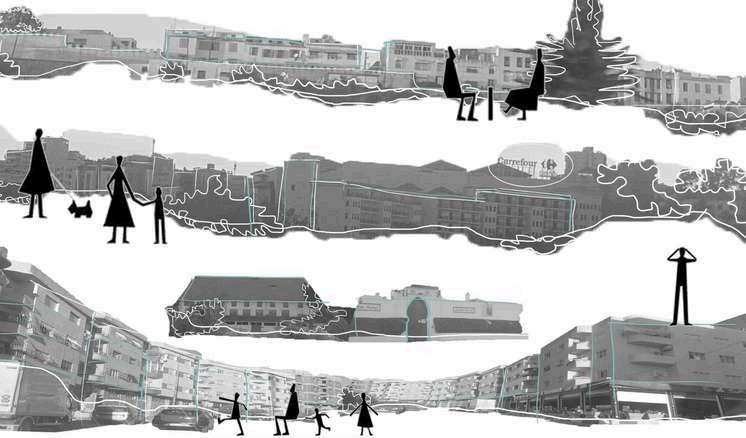

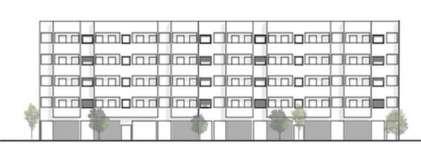

Figure 102 : Façade adjacente (Wiam TABAITAS 2024) ©Wiam TABAITAS
Figure 103 : Sketch (Wiam TABAITAS , 2024) ©Wiam TABAITAS
Parc Urbain Pente Raide Cours deau Jardin Voirie carossable

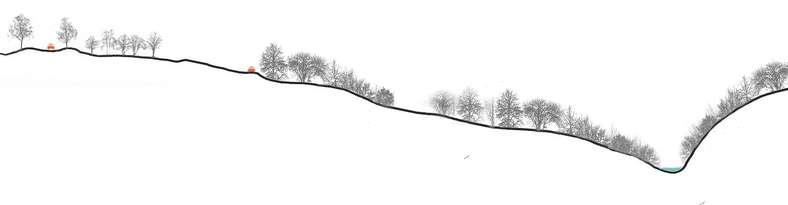

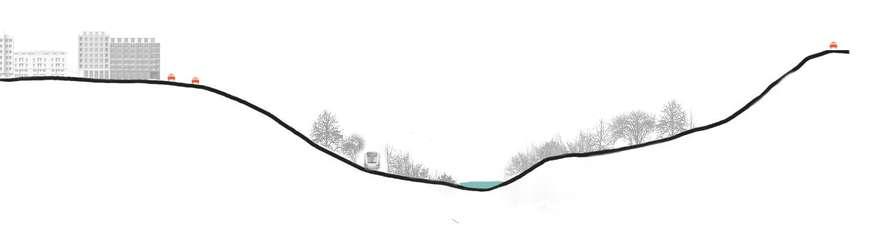

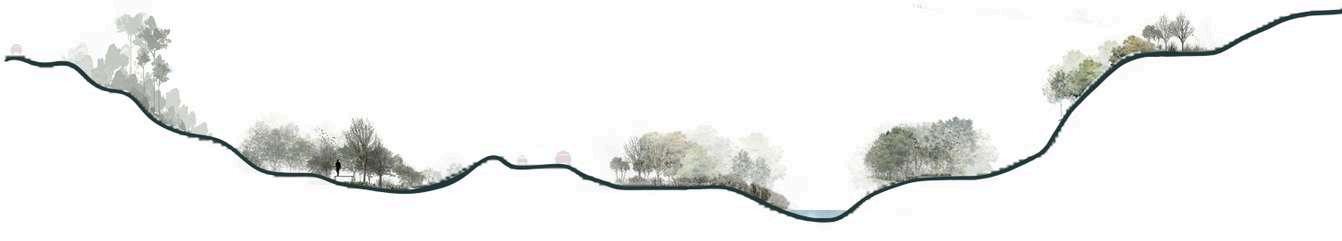

Figure 104 : Coupe schématique (Wiam TABAITAS , 2024) ©Wiam TABAITAS
Analyse Biologique:
Plante présente sur la zone:
Palais Royal
Jardin
Cimetière juif
Site B
Hopital
Oued
Zbal
Tamaris
Joncs Papyrus Roseaux
Eucalyptus Palmier Cactus
Analyse Culturelle:
Pratique sociale:
Espace de jeu
Football
Vannerie
Agriculture
Briquetterie
Figure 107 : Sketch sur les pratiques sociales (Wiam TABAITAS , 2024) ©Wiam TABAITAS
Belvédère
N’zaha
Carrière d’extraction (HS)

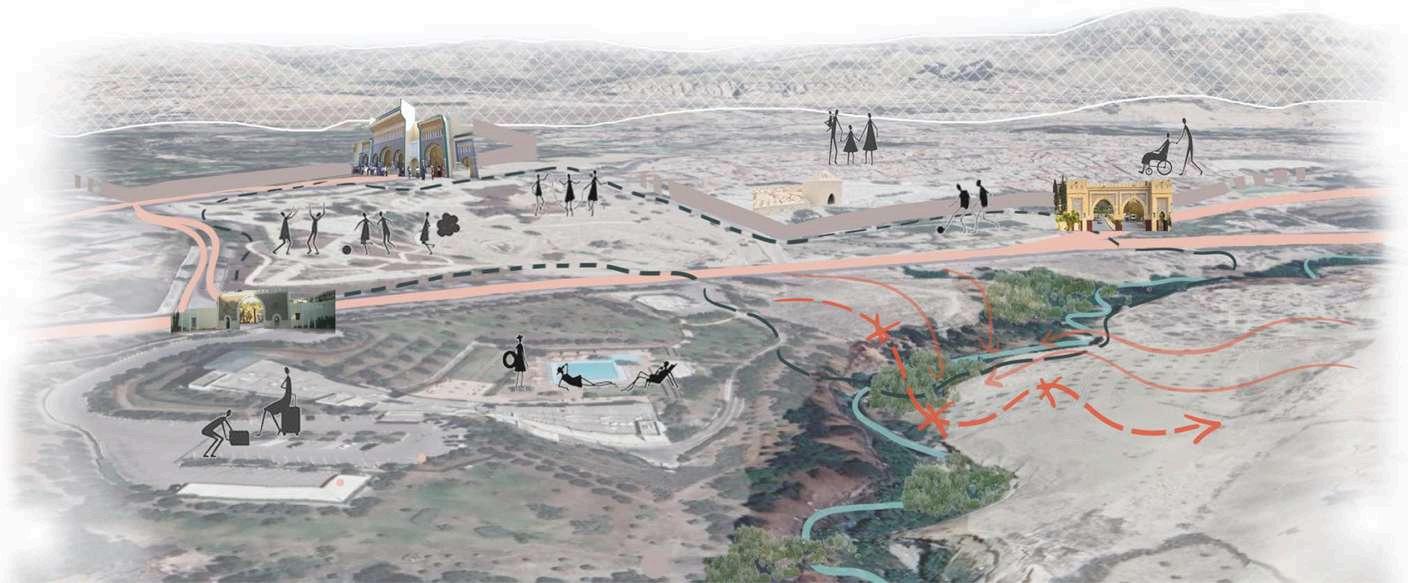

Scénario d’usage actuel:
Dans les centres commerciaux, les échanges économiques favorisent les rencontres. Les hôtels sont des lieux d'hospitalité où se mêlent habitants et visiteurs. Le jardin offre des moments de détente en famille. Enfin, la médina est le cœur de la vie sociale, où les rues animées favorisent les rencontres spontanées et les échanges culturels.

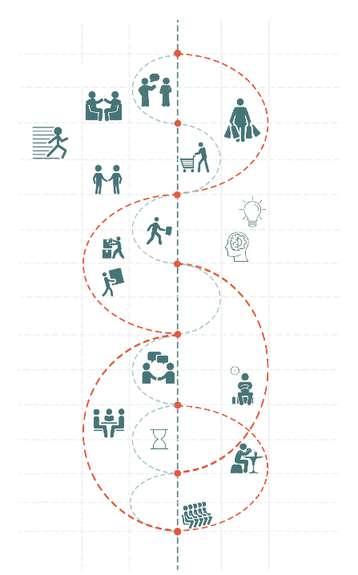

Figure 108 : Sketch (Wiam TABAITAS 2024) ©Wiam TABAITAS

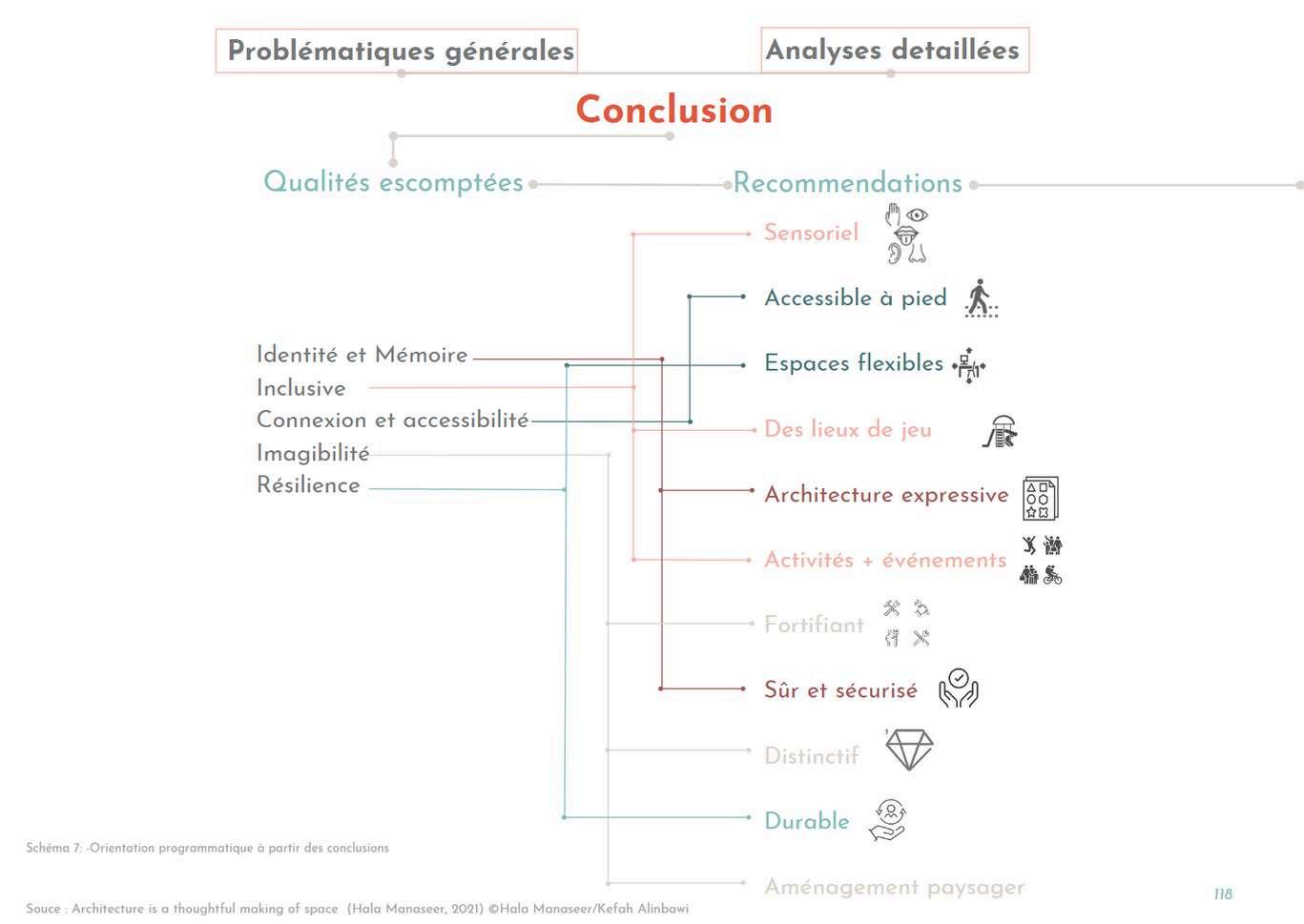

Synthèse
Activités principales
Socialiser
S’activer Travail
Réunion
Orientation programmatique
Shopping
Apprentissage
Attente Manger
Détente
Musée et galeries d’art
Espaces publics et aménagements
paysagers
Horeca
Equipements de loisirs et de divertissements:
Observatoirres
A Develepper
Source “Architecture is a thoughtful making of space (Hala Manaseer , 2021) ©Hala Manaseer/Kefah Alinbawi”
