Weishaupt kondenserende gaskedler WTC 80/100-A

Information om væghængte kondenserende gaskedler Weishaupt Thermo Condens WTC-GW 80/100-A 14 – 100 kW 14 – 800 kW (Kaskade)

Effektiv ydelse.

Enkeltvis eller i kaskade.

Energieffektivitet

Nyeste forbrændingsteknik.

Effektiv, økonomisk og fremtidssikker.

Med en kaskadeløsning op til 800 kW, er Weishaupt's kondenserende gaskedler velegnede til brug i større byggerier.

Weishaupt er på højeste niveau, når det gælder kondenserende forbrændingsteknik.

Den højeffektive kedelblok af støbt aluminium-silicium og den indbyggede SCOT-elektrode (O2-overvågning) samt det store modulationsområde, sikrer en optimal udnyttelse og minimale De kondenserende gaskedler emissioner. i størrelsen 80 eller 100 kW, Kedlernes lave hydrauliske kan monteres i kaskade op til 800 kW. De er derfor en oplagt modstand er ligeledes medvirkende til en optimering af driftsløsning til installation i større omkostningerne, da pumpens boligkomplekser, industri og energiforbrug kan holdes lavt. erhvervsejendomme.

Med kedlens store inspektionsMed deres enkle og kompakte åbninger, er der grundlag for design, fragtes kedlerne nemt optimal service og vedligehold. ind via vanskelige adgangsveje og monteres enkelt på væg eller Dette sikrer lang levetid med lave driftsomkostninger. et tilhørende stativ.

2

3

Indsigt

Gennemtænkt konstruktion.

Bedre sikkerhed.

Til venstre hydraulik Til højre elektronik.

Simpel opbygning gør det ikke alene.

Det handler først og fremmest om sikkerhed og funktionalitet.

I konstruktionen af kedlen, er hydraulik adskilt fra elektronik. Det forhindre at der kommer vand i elektronikken i forbindelse med service og vedligehold.

4

Kedlen betjenes via den indbyggede styring, der består af et stort farvedisplay samt en praktisk tryk- og drejeknap.

Det er enkelt og forståeligt for alle.

El-montering sker via et simpelt farvekode-system på en overskuelig klemrække. Hver klemme har en unik farve samt et sigende symbol. Stikkene i klemrækken har ydermere hver sit design, så en forveksling er ikke mulig.

Det minimerer fejl og komplikationer i forbindelse med installation.

1

2

3

4

5

6 7 8 8

10 9

1

Automat udlufter

2

SCOT elektrode

3

Premix strålingsbrænder

4

LED funktionslys

5

Betjeningsenhed

6

Inspektionsåbning

7

Omdrejningsreguleret blæser

8

Gas-kombiventil

9

VPT-sensor (volumenstrøm/tryk/ temperatur)

10 El-tilslutning

5

Varmeveksler

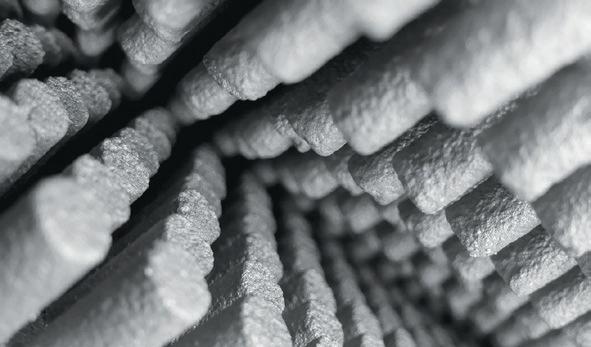

Højtydende varmeveksler: Effektiv og servicevenlig.

I udviklingen af de nye gaskedler, var nøgleordene høj effektivitet, lav hydraulisk modstand samt store inspektionsåbninger der sikrer optimale servicevilkår.

Støbt aluminium-silicium leder varmen optimalt, er yderst holdbar og har en lang levetid.

6

De nye 80 & 100 kW kedler, har begge et imponerende moduleringsområde, der giver god økonomisk drift, selv ved lave varmekrav. Med mulighed for at bygge i kaskade kan man opnå endnu større moduleringsomNye simuleringsteknologier kom- råder, hvilket resulterer i mindre bineret med en ny udformning af energiforbrug og lavere varmevarmeoverfladen og vandstrøm- udgifter. ningen gennem veksleren, har I perioder hvor kedlen kun progjort det muligt at imødekomme ducerer varmt vand, er veksleren de høje krav til udviklingen af en udformet, så vandet benytter en højeffektiv gaskedel. optimal passage fra top til bund, Ligeledes er det nødvendigt med dette forhindrer et større tryktab et materiale der sikre optimal og sikre optimal forbrænding. varmeoverførsel og en høj Takket være de store inspekvarmeledningsevne. Veksleren er tionsåbninger samt den enkle derfor støbt i aluminium-silicium rengøring af varmeveksleren, (7 x bedre end rustfri stål), der kan der opretholdes en høj efer effektiv, robust og har lang fektivitet i hele kedlens levetid. levetid.

Den nye veksler er også konstrueret, så den opnår en optimal afkøling af røggassen og dermed en maksimal kondensering.

Store rengørings/inspektionsåbninger gør servicearbejdet lettere.

1 Foroven: ved at fjerne brænderen 2 Midten: Store rengøringsåbninger i

1

kondenseringsområdet 3 Forneden: Rengøringsområdet i kondenseringsområdet

2

3

Varmevekslerens parallelgennemstrømning reducerer strømningsmodstanden 7

Modulation

Pålidelig og økonomisk: Det sikrer Weishaupts SCOT-System.

Eksempel: For en bygning med et varme-

Ydelsesområde [kW]

90

behov på 90 kW (ved -12° C) er

75

en WTC 100-A med en udetemperatur op til +15° C i modulati-

60

onsområdet.

45 30 14 0 -15 -12 -10

-5

0

5

10

15

20

Udetemperatur [°C]

Højeffektiv fra laveste ydelse.

Det selvkalibrerende weishaupt SCOT-system (Safety Combustion Technology) overvåger kontinuerligt forbrændingskvaliteten og optimerer gas- og luftforholdene. En anerkendt og pålidelig teknologi, der sikrer optimal effektivitet, økonomi og funktion, selv med svingende gaskvalitet/sammensætning.

8

Det videreudviklede SCOTsystem kan meget mere.

Moduleringsområdet for den nye kedelgeneration går nu ned til 1: 7. Som et resultat af det større moduleringsområde kan brænderydelsen bedre tilpasse sig det aktuelle varmebehov i bygningen, når der er plusgrader.

Hvor der tidligere kun var en start-stop-operation, er der nu en kontinuerlig brænderdrift.

For det første spares der energi på grundet færre opstarter, for det andet er kedlens virkningsgrad i dellast meget høj, forholdet mellem varmevekslerens overflade og kedelydelsen nu er større, og dermed falder røggastemperaturen.

Andre fordele kan nævnes en reduktion af emissioner og mindre slid på brænder og elektroniske komponenter vedrørende brændertænding.

1

Premix-brænderteknik

2

Gas-kombiventil kan omstilles fra N-gas til F-gas

3

1

5

Luft-indsugningssystem med støjdæmpning 2

4

Omdrejningsreguleret blæser

5

SCOT-elektrode

4 2

3

Det består SCOT-systemet af

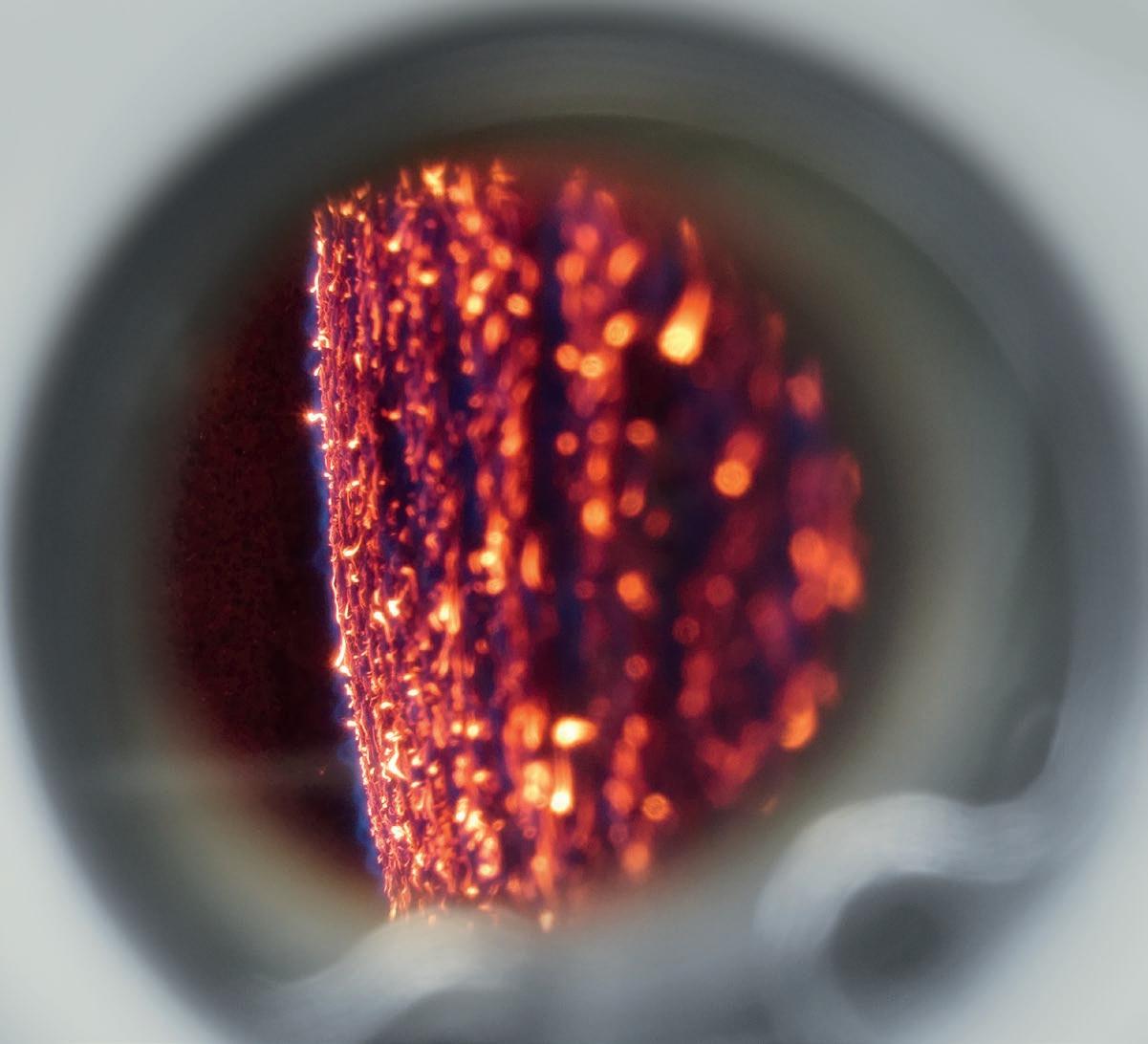

Premix-brænderens overfladeforbrænding skaber et veritabelt flammetæppe.

9

Energi-management

Med udvidelsessystemet "Energi-Management" kan næsten alt lade sig gøre.

Weishaupts EM-udvidelsessystem kender stort set ingen grænser, og kan opbygge selv komplekse varmesystemer.

Med en standard-regulering kan en varme- samt en varmtvandskreds reguleres. Herudover kan man med EM-systemet tilkoble og styre op til 24 forskellige varmekredse, hvilket næppe bliver et krav i dette ydelsesområde.

Praktisk: Hver ekstra varmekreds bliver forbundet via et udvidelsesmodul med den centrale reguleringsenhed. Man betaler altså kun for det man reelt behøver. WEM-kontrolsystemet tilbyder også flere muligheder for fjernbetjening. Der kan vælges imellem en enkelt rumtermostat RG1, hvor man via rumsetpunktstemperaturen og driftsformen kan indstille en varmekreds. Derudover er der den komfortable variant RG2, i den kan alle indstillinger foreta-

ges i brugermenuen, ligesom i kedlens centrale systemenhed.

Bliver denne også suppleret med en rumtemperaturføler, kan funktionerne i rumtermostaten også anvendes. Med WEM-app gives der også en ekstra mulighed for at fjernstyre kedlen, når man er ude af huset.

Komponenter til reguleringssystemet.

10

Kaskademodul WEM-EM-KA

Udeføler

Rumføler RF

Varmekreds

Varmt vand

Varmekredsmodul

Solvarmemodul

Rumtermostat RG1/ RG2

24 x uvidelser i varmekreds

Rumføler RF

1 udvidelse i solvarmekredsen

Rumtermostat RG1/RG2 WEM-EM-VK

Router

WEM-Portal-Server

Android/iOS

WEM-EM-Sol

PC/Mac med

Smartphone med App Internetbrowser

9:41 AM

Heizkreis

100%

Programm Familie

21°C

48°C

Aussentemperatur

Raumtemperatur

Warmwassertemp

Abwesend

Anwesend

16°C

Home

Programm

Solar

Seettings

Udvidelsesmodulet sørger for en høj flexibilitet.

11

Betjening

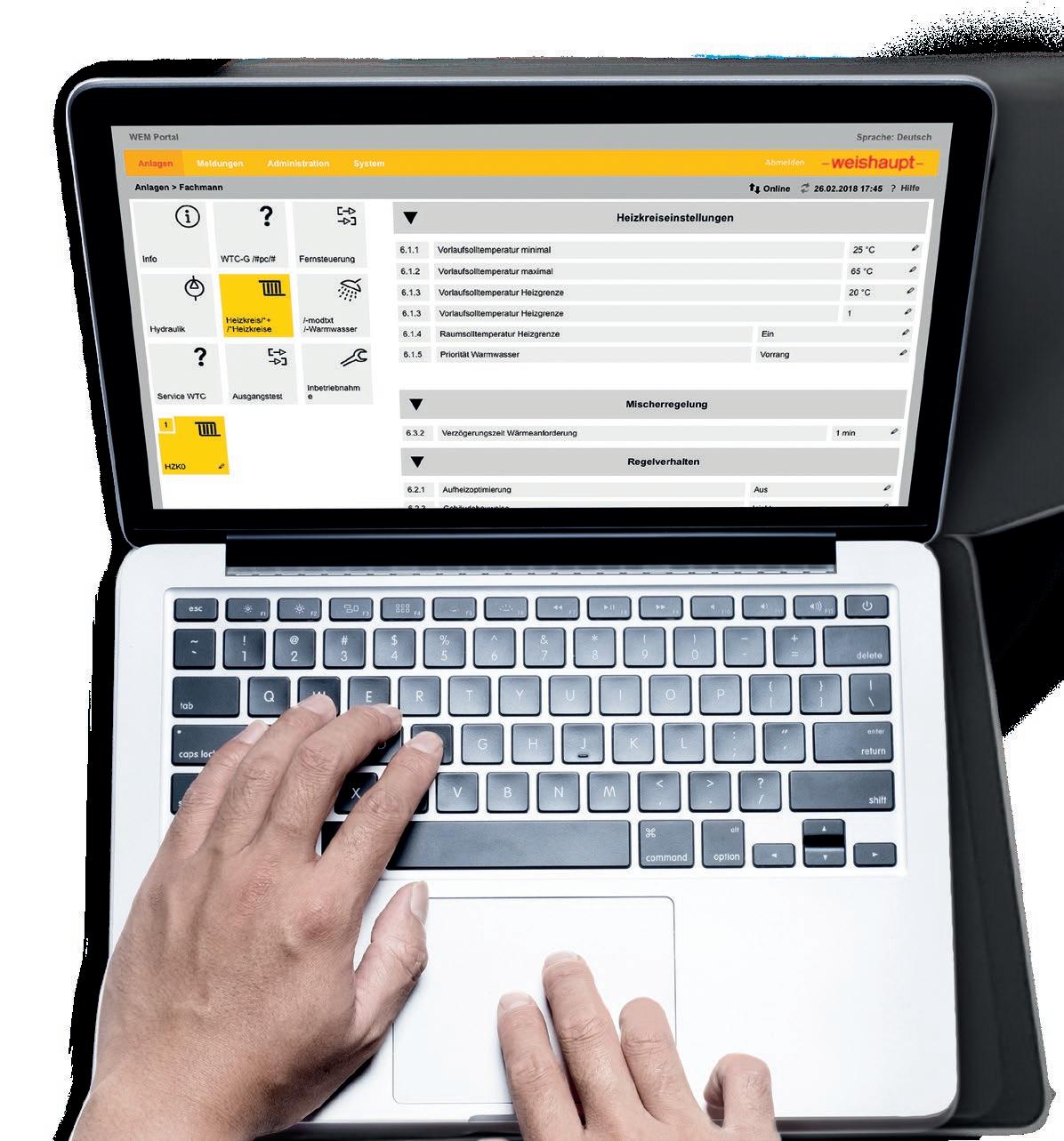

Betjening Overvågning Datalogning: Klares med WEM-Portal.

Enkelt, smart og overskueligt.

WEM-portal systemet, giver mulighed for at betjene og håndtere et varmeanlæg fra flere fronter. Anlægget kan enten styres direkte på enheden, alternativt via fjernbetjening/ styring fra opstillingsrum eller i rum hvor man placerer fjernbetjeningen. Med WEM-portalen får man yderligere mulighed for avanceret regulering og kommunikation med varmeanlægget.

Via internet og WEM-portal får man nemt adgang til de vigtigste værdier fra Smartphones eller mere omfattende styring og regulering via tablet eller PC.

Med app'en for smartphones eller tablets kan alle relevante indstillinger foretages enkelt og let.

12

De fleste værdier og setpunkter kan ændres online, herudover kan der opsættes en datalogger på op til 10 forskellige værdier.

Hermed kan man nemt og bekvemt registrere og optimere systemets drift.

Såfremt der opstår fejl eller driftsforstyrrelser, kan fjerndiagnosticering og korrektion ofte hurtigt afhjælpe problemet. Det mindsker udfald, produktionsstop og unødvendige servicebesøg, alt sammen noget der giver ekstra omkostninger.

Ved driftsforstyrrelser kan en meddelelse sendes til rette kontaktperson, så der hurtigt kan tages hånd om problemet.

Systemet er naturligvis beskyttet mod adgang fra uautoriserede personer.

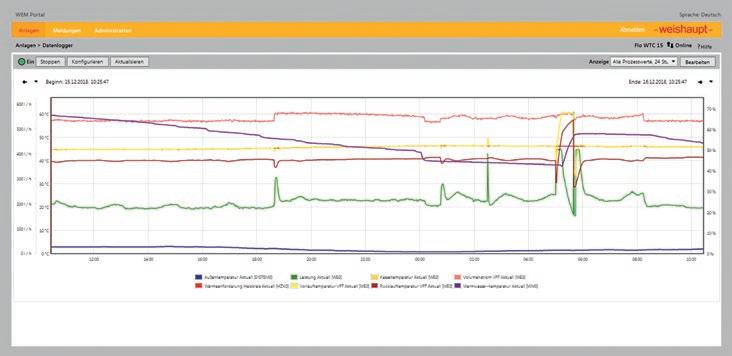

Med dataloggeren kan op til 10 vĂŚrdier over en tidsperiode blive vist.

13

Montage

Spar tid: på optimale løsninger.

Smarte og enkle løsninger sparer tid og fejl undgås.

Ud over udviklingen af den enkelte kondenserende kedel lægger ingeniørerne også stor vægt på en enkel og hurtig installation af en kaskadeløsning. Systemet har en modulopbygget struktur og kan udvides på en modulær måde fra en to'er til en otter kaskade, hvorved enhederne kan stilles i en række ved siden af hinanden eller to rækker ryg mod ryg.

Efter at montagestanderen er monteret og justeret, monteres gasrør med gashaner, frem- og returløbsrør, cirkulationspumpe og kuglehaner med rør samt kondensslange. Der er ydermere monteret en kabelbakke under kedlerne og en smart holder til aftræksrøret. Systemet kan opbygges, så det kan tilsluttes i begge ender.

1

2

Grundet det omfangsrige montagetilbehør er opbygningen af et kaskadeanlæg færdigt på kort tid.

3

4

Hvis det ønskes kan den komplette montageenhed være præfabrikeret fra fabrik.

14

15

2

3 1

12 16

14

12 13

5 12 4

12 8

5

11

11

13 11

4

11 9

6 7

10

9

1

Basis montagestander inkl. kabelbakke og holder WEM-EM-KA

2

Udvidelse til montagestander

10 Samler endekappe-sæt WHI coll-end-vic 100 #1

3

Holder til aftrækssystem

11 Flexible rør-sæt DN 40 Linie

4

Gasslange 1x500 mm indv-/udv.gevind, PN 4 bar

12 Tilslutningsgruppe med pumpe WHI con-pump 40-12,5 #1

5

Gasgennemgangshane Rp1 x 22 med TAE

13 Kontraventil-sæt DN 40 G2

6

Gashane DN 50 2er modul 2L eller 4RR

14 Hydraulisk blandepotte (option)

7

Blendflange-sæt gasrør DN50 PN6

15 Systemdeling (option)

8

Basis-kondensrør-sæt DN 40 med røggassamler-tilslutning

16 Udvidelsesmodul kaskade WEM-EM-KA

Samlermodul FL/RL WHI coll-vic 100 #1

15

Hjælp til planlægning

Enkel planlægning: support analogt, digitalt eller personligt.

Hjælp til planlægning.

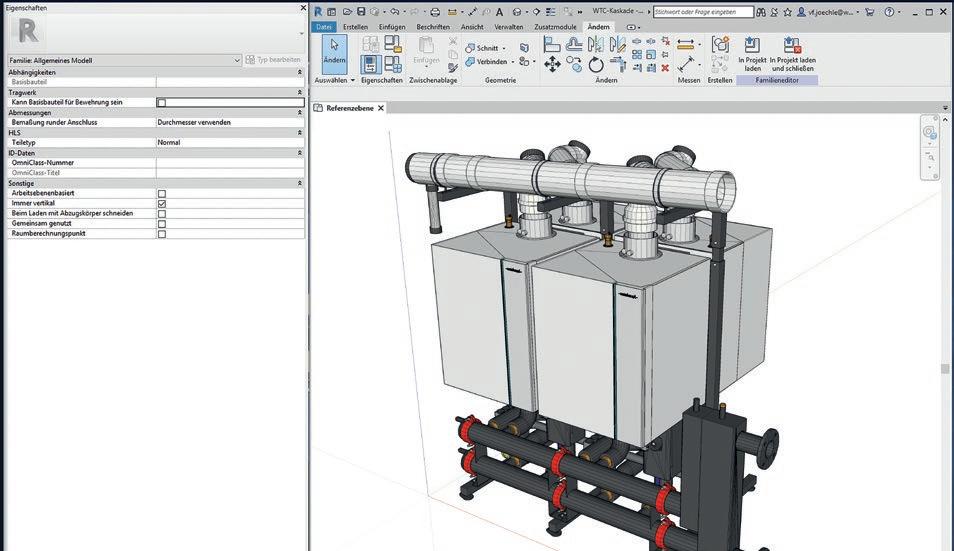

For at forenkle planlægning og sammensætning af Weishaupt kondenserende gaskedler og tilbehør kan man bruge Weishaupts prisliste og planbog. Der findes også online værktøjer.

I vores lokalafdelinger i Glostrup, Fredericia og Ålborg kan man se noget af vores produktprogram live.

Vi tilbyder også vores installatører produktkurser og workshops, så de kan øge Deres viden om vores produktprogram.

Ingenting slår den personlige kontakt. Samtidig får De fordel af vort mangeårige know-how og et tæt servicenetværk.

16

17

Tekniske data

208 mm

Mål og tekniske data: Weishaupt Thermo Condens WTC-GW 80 / 100 A

320 mm

792 mm

600 mm

157 mm

1

2

3

4

5

640 mm

4 3

5

117 mm

45 mm

2

1 Mål og tekniske data: 2 Gasforsyning Ø 22 mm 3 Fremløb G2 udv.

4 Kondensafløb 5 Returløb G2 udv.

18

180 mm

60 mm 460 mm

Tekniske data på kedler

WTC-GW 80-A Min. ydelse.

WTC-GW 100-A Max. ydelse

Min. ydelse.

Max. ydelse

DE: II2N3P | AT: II2H3P | CH: II2H3P

Kategori installationsart

B23/B23P/B33/C13x/C33x/C43x/C53x/C63x/C83x/C93x

PIN (EU) 2016/426

CE-000085CR0407

Indfyret effekt

kW

13,4

77,0

13,4

94,0

Kedel nom. ydelse modulerende N-gas / F-gas (propan)

(TF/TR 50/30 °C)

kW

14,4

80,0

14,4

98,2

(TF/TR 80/60 °C)

kW

13,1

75,0

13,1

91,8

Kedelvirkningsgrad (Hi) ved 100 % og 80/60 °C kedeltemperatur

%

99,6 (89,6 Hi)

99,1 (89,2 Hi)

ved 30 % og 30 °C returløbstemperatur

%

109,9 (98,9 Hi)

109,7 (98,7 Hi)

Kondensatmængde ved N-gas

l/h

Tryktab på vandsiden ved ∆t 15 k (4,6 m3/h hhv. 5,6 m3/h)

1,3

5,5

1,3

mbar

120

175

Restløftetryk på røggasstuds

Pa

156

218

Max. tilladt driftstryk

bar

6

Aftrækstilslutning

DN

160 / 110

Kedelmål

Bredde/Højde/Dybde mm

Tomvægt (uden emballage)

kg

6,7

640 / 792 / 600 ca. 95

Konstruktionsstand marts 2019. Ændringer grundet videreudvikling kan forekomme.

19

Tekniske data

Mål: Kaskadeanlæg WTC-GW 80 / 100 A Kaskade

Med hydraulisk blandepotte 104

1286

155

6

806 209 210

5 4

1919 1840 1598

309

3

2 1

157

7

364

86

482 585 678

675

Kaskadeanlæg uden blandepotte og uden systemdeling 2 kedler på linie hhv. 4 kedler RR

3 kedler på lige linie hhv. 6 ked. RR

4 kedler på lige linie hhv. 8 ked. RR

5 kedler

6 kedler

7 kedler

8 kedler

1

1494

2169

2844

3519

4194

4869

5544

2

1400

2075

2750

3425

4100

4775

5450

Blandepotte WHI com-vic 400 # 1 op til 400 kW

Blandepotte WHI com-vic 600 # 1 op til 600 kW

Blandepotte WHI com-vic 800 # 1 op til 800 kW

3

526

526

526

4

1053

1053

1053

5

650

650

650

6

229

229

229

7

120

160

160

Mål i mm 20

Med systemdeling 104

1286

z

155

806 209 210

0 9

t

1919 1840 1598

309

2 1

157 482 585

w

86 364

e r

q

675

8

Systemdeling WHI sepa-vic 180 op til 930 kW op til 180 kW

op til 210 kW

op til 300 kW

op til 460 kW

op til 630 kW

op til 930 kW

8

558

533

625

860

860

1022

9

793

783

763

763

763

896

10

640

640

640

640

640

805

11

54

69

160

160

160

228

12

230

350

350

350

350

420

13

546

657

641

641

641

662

14

629

745

742

742

742

782

15

470

456

230

230

230

567

16

245

242

441

441

441

209

MĂĽl i mm 21

Deres fordele

Vi har gjort regningen op!

Weishaupts systemteknik er udformet og designet til hurtig installation, uden dog at gå på kompromis med sikkerhed.

kraft. Det er også værd at nævne, at styringen i kedlen er utrolig brugervenlig og for installatøren er der et smart idriftsættelses program, der minimerer fejl og Mange detaljer og finesser i tid. udviklingen af kedlerne fra Weis- Ved projekter med større effekthaupt, er sket med hjælp og input behov, er der ligeledes udviklet fra installatørerne selv. et genialt kaskade tilbehør, som Fra udformningen af transportnemt og bekvemt gør opbygkassen til ophænget af kedlen, er ningen simpel og tidsbespader fokuseret på innovative løsnin- rende. Samtidig giver det nye ger der sparer tid og arbejdstilbehør mere fleksibilitet for placering og opstillingsrum.

22

+ Enkel montage med niveleringsværktøj + Hurtig idriftsætnings-assistent + Systemteknik fra en leverandør + Kaskade-tilbehør for maximal flexibilitet ✓

Flere timer sparet

✓

Høj sikkerhed

✓

Absolut tilfredshed

23

Max Weis­haupt A/S Erhvervsvej 10

Vi er altid til rådighed for Dem

2600 Glostrup Te­le­fon

+45 43 27 63 00

www.weis­haupt.dk Tryk nr. 83219109, januar 2020 Max Weishaupt påtager sig intet ansvar for fejl og mangler i brochuren.

Eftertryk er forbudt.

Nogle illustrationer viser ekstra udstyr, der er underlagt et tillæg.

Weishaupt salgs- og serviceafdelinger Max Weishaupt A/S Erhvervsvej 10 2600 Glostrup Telefon 43 27 63 00 e-mail: info@weishaupt.dk Max Weishaupt A/S Strevelinsvej 26 7000 Fredericia Telefon 75 10 11 63 e-mail: info@weishaupt.dk Max Weishaupt A/S Svendborgvej 1 9220 Ålborg SØ Telefon 98 15 69 11 e-mail: info@weishaupt.dk
