5.5 Tipos de Tornos

5.5 TIPOS DE TORNOS

En este capítulo se introducirán los tipos de torno más comunes y se darán explicaciones acerca de su uso. La comprensión de una estación mecánica convencional, es esencial para poder aplicar el mantenimiento preventivo es centro de mecanizado CNC.

5.5.1 Tornos Universales

Los tornos universales se usan para la producción de piezas pequeñas. Son adecuados para el mecanizado de piezas en forma de disco, las cuales se sujetan entre centros, con un plato, un porta pinzas o un plato liso.

Los tornos universales son normalmente fabricados con un

husillo horizontal, pero algunos tienen un husillo vertical. Están equipados con un número de accesorios, permitiendo entonces la ejecución de una amplia variedad de operaciones de mecanizado. Como se observa en la siguiente figura.

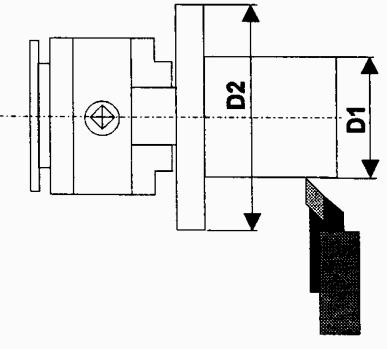

GRAFICA 20 - Mecanizado universal

No. Documento MAC-012 Página 26 de 203

En general las operaciones de planeado, acabado, torneado cónico y roscado son posibles con estas máquinas. Los tornos convencionales pueden ser manuales (convencionales), o controlados numéricamente. (Ej. CNC).

El área de trabajo de un torno universal se determina con las siguientes magnitudes:

Altura de puntos en mm: Se refiere al máximo diámetro posible. Distancia entre puntos en mm: Este mide la máxima longitud de torneado posible. Volteo sobre bancada: Este indica el máximo diámetro del plato posible.

Como se observa en la siguiente figura.

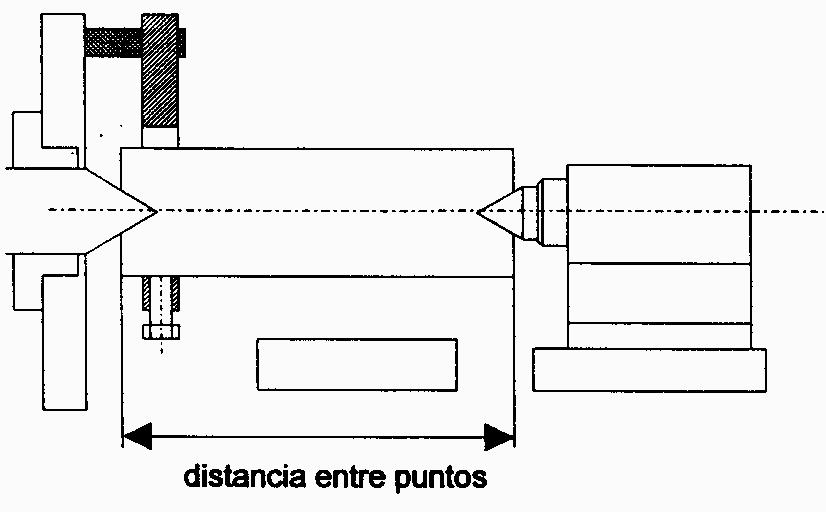

GRAFICA 21 - Distancia entre puntos

5.5.2 Torno Capstan

Los tornos Capstan se usan para series pequeñas y medianas. Las herramientas utilizadas para mecanizar la pieza están amarradas en una torreta giratoria. La herramienta utilizada en la siguiente operación se lleva a la posición de mecanización mediante el giro de la torreta.

No. Documento MAC-012 Página 27 de 203

Para reducir el tiempo de mecanizado, varias herramientas puede mecanizar la pieza simultáneamente. Para este fin, hay una segunda guía con otra torreta. La figura muestra un torno de bancada inclinada con dos torretas.

GRAFICA 22 - Torno CAPSTAN

5.5.3 Torno Plano

Estos tornos se utilizan para mecanizar piezas de forma de disco con grandes diámetros. El husillo principal mueve un plano frontal (diámetro hasta 2,5 m.), al cual se une la pieza. Como se observa en la siguiente figura.

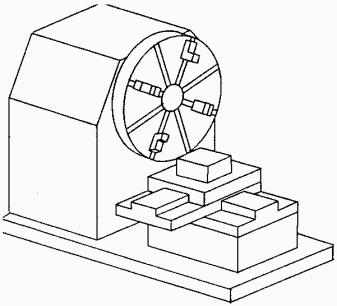

GRAFICA 23 - Torno plano

No. Documento MAC-012 Página 28 de 203
