V.4 O sistema de refrigeração e a aproximação térmica no trocador de calor 1

Já a destruição total da capacidade de realizar trabalho pode ser representada pelo gráfico a seguir:

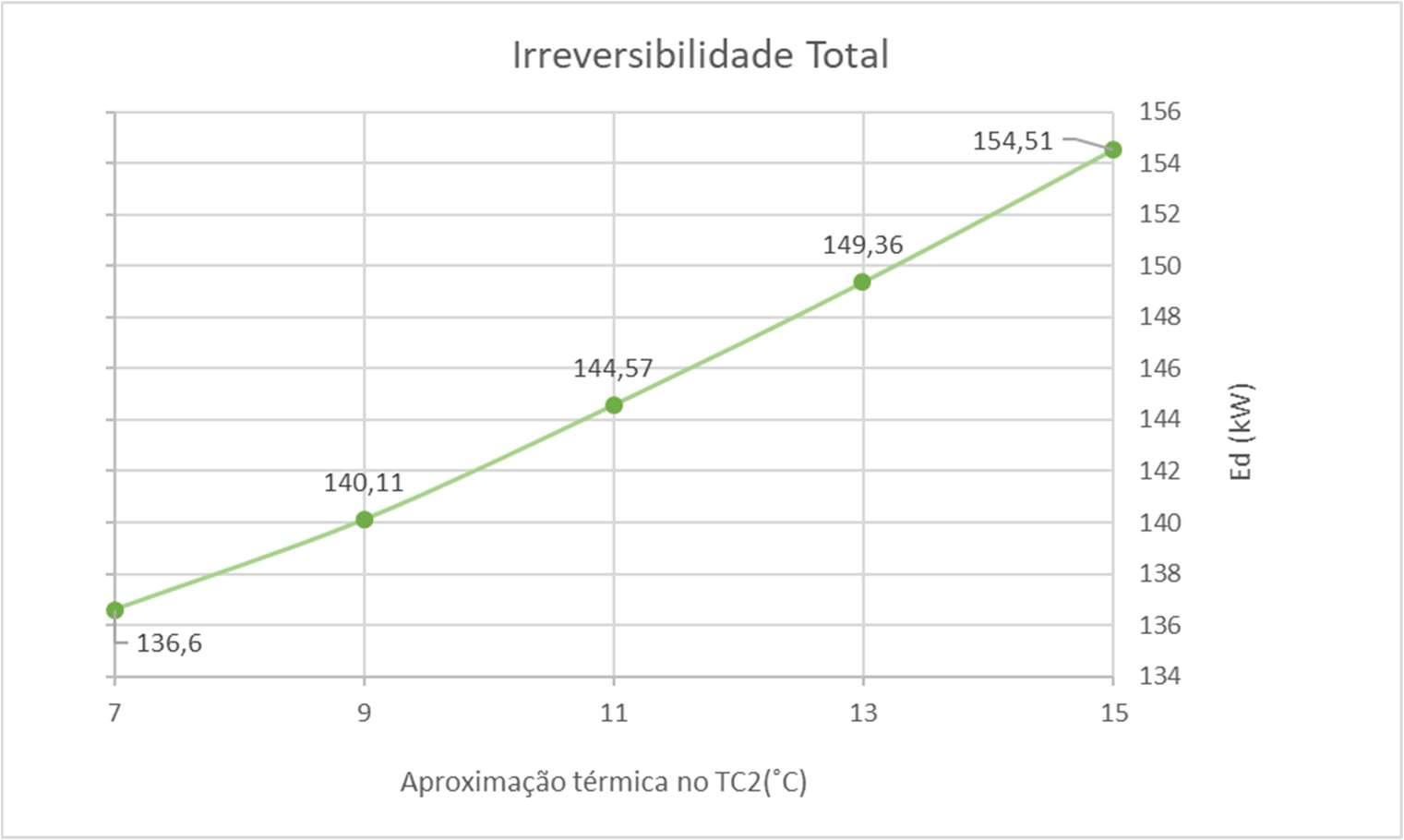

Figura V.21 Gráfico da irreversibilidade total variando c/ aprox. térmica no TC2 Mais uma vez, com esse gráfico, reforça-se a ideia de que o sistema de refrigeração estudado piora em todos os sentidos na medida em que se aumenta a aproximação térmica. Isso indica que mudar esse parâmetro não é uma alternativa interessante para a produção de melhora nesse sistema. Desse modo, fica a cargo de questões unicamente ligadas ao projeto do trocador de calor 2 e financeiras para se realizar a seleção desse aparelho.

V.4 O sistema de refrigeração e a aproximação térmica do trocador de calor 1

Seguindo o modelo definido no subcapítulo V.3, será estudado e efeito da aproximação térmica, todavia, agora, referente ao trocador de calor 1. Esse equipamento reside entre o estágio com glicol e aquele com amônia. Logo, tanto a temperatura de evaporação no EMT quanto a temperatura de condensação no estágio com CO serão gradualmente aumentadas de forma que mantenham a aproximação térmica no TC2. A tabela abaixo indica os diversos testes propostos:
