Tabela V.7 – Variação da aproximação no TC2

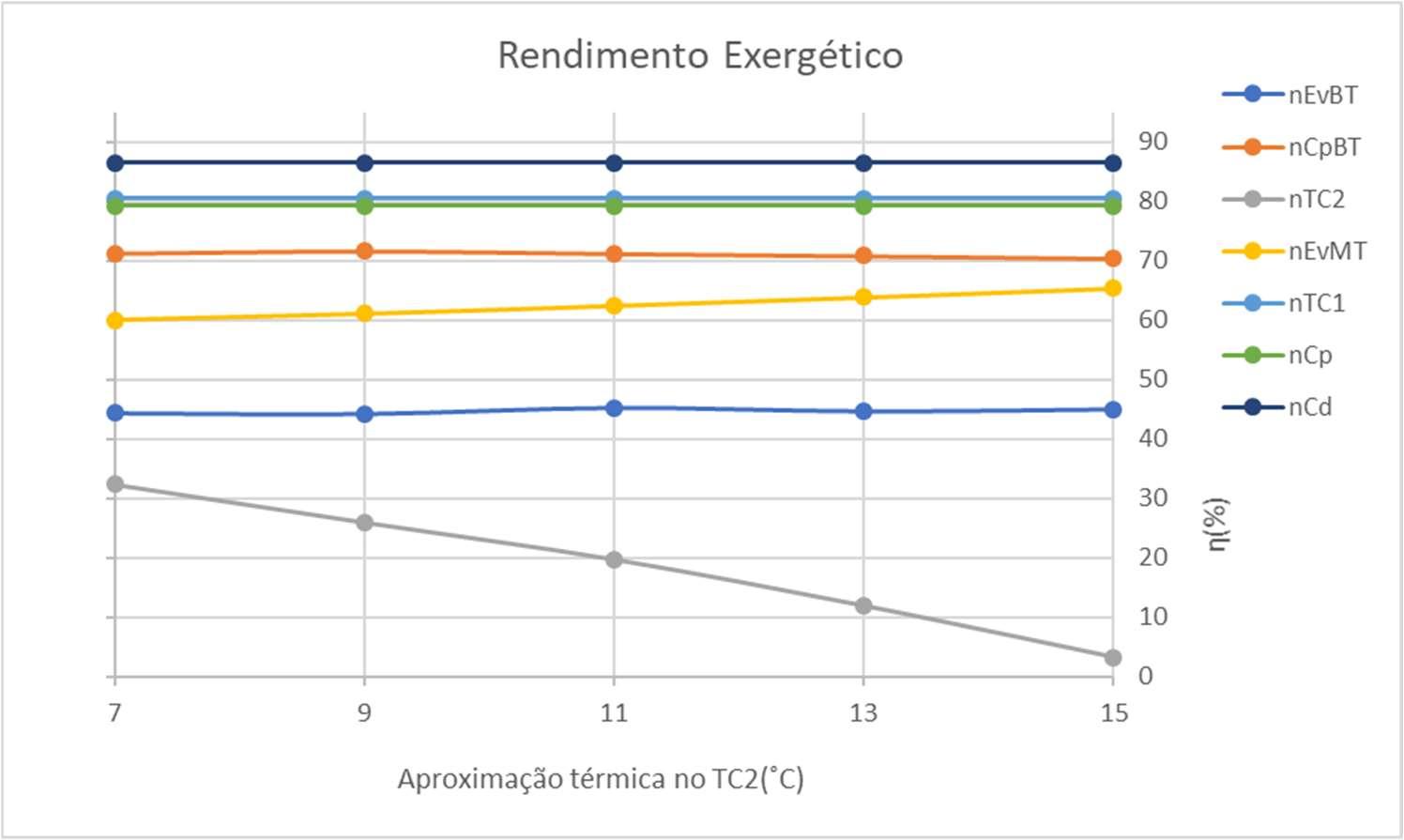

Figura V.19 Gráfico do rendimento de segunda lei variando com aprox. térmica no TC2

Nota-se que a mudança desse fator não gera repercussão no rendimento de segunda lei para a maioria dos aparelhos do sistema. A exceção flagrante dessa colocação é o trocador de calor 2 que sofre grave redução com o aumento da aproximação. Isso é justamente o oposto que o desejado no tocante aos aparelhos definidos como crítico.

Outro gráfico que pode ser montado é o de irreversibilidade para cada aparelho em valores absolutos:

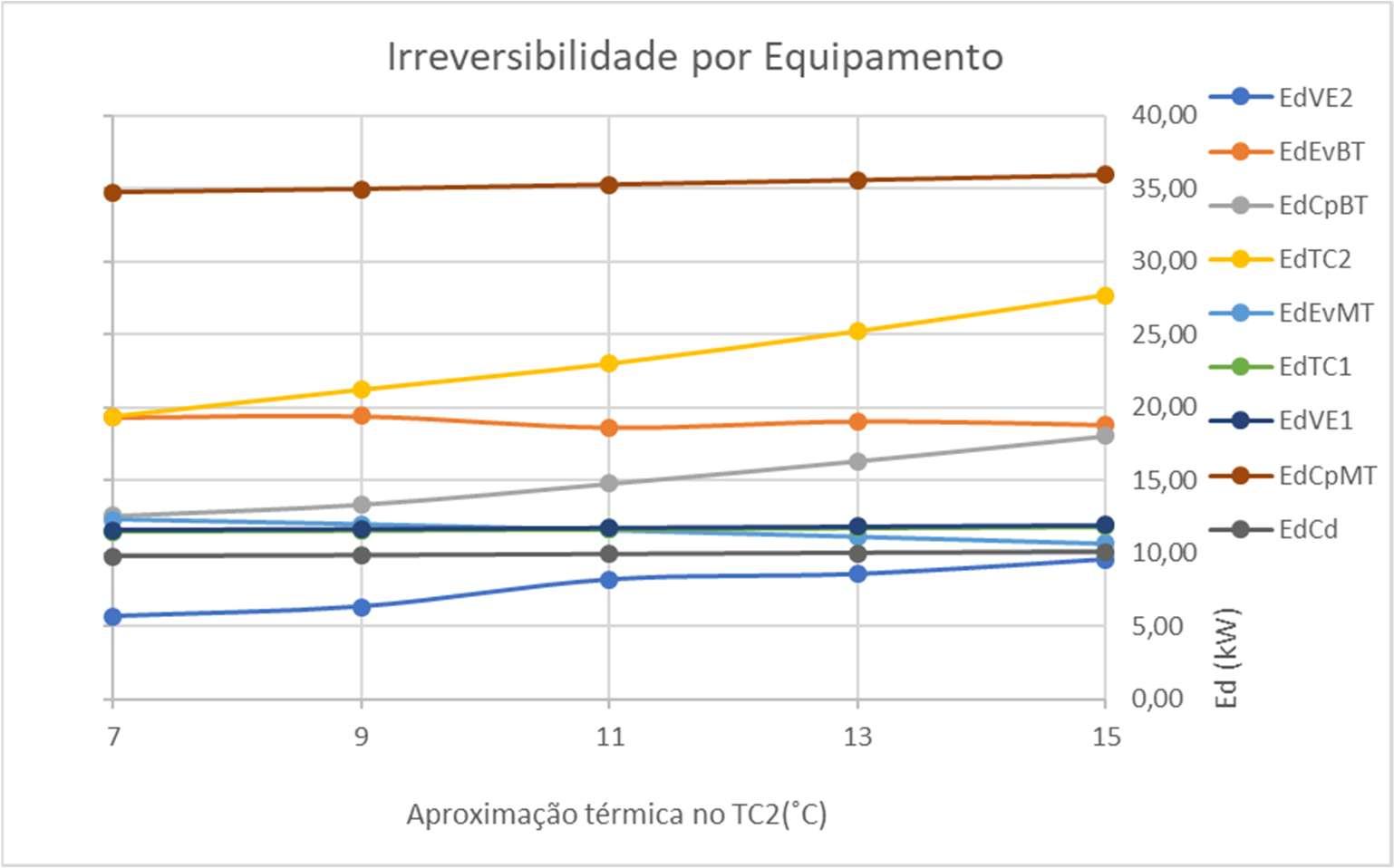

Figura V.20 Gráfico da irreversibilidade variando com aprox. térmica no TC2
