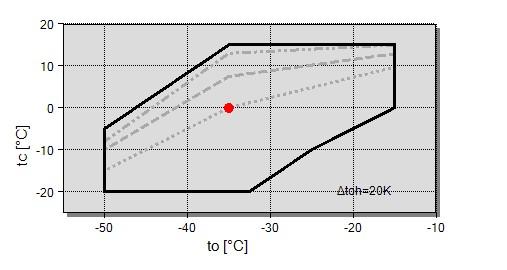

Figura II.2 – Limites técnicos de operação do compressor 4NSL-30K-40P

modelo impõe uma temperatura de superaquecimento mínima de 5K e que as temperaturas de evaporação e condensação devem se manter contidas no limite imposto pela figura II.2.

Figura II.2 Limites técnicos de operação do compressor 4NSL-30K-40P (Bitzer)

Analisando a figura, percebe-se que o ponto vermelho – indicador do par temperatura de evaporação e temperatura de condensação – está dentro dos limites de operação impostos pelo modelo. Além disso, obteve-se uma temperatura de descarga igual à 62,3℃, o que, por sua vez, implica numa eficiência isentrópica de 68% para esse compressor.

Já no caso do estágio com amônia, o modelo proposto pelo software da BITZER foi o W6FA na categoria de compressores com pistões abertos. Assim como no caso do compressor para o R744, esse modelo demanda um superaquecimento mínimo, agora, no valor de 1K. Os limites técnicos de operação desse modelo seguem na figura II.3:
