Udslibning af knivklinge på båndsliber

DIY GUIDE: UDSLIBNING AF KNIV-KLINGE PÅ BÅNDSLIBER

1

DIY GUIDE

UDSLIBNING AF KNIVKLINGE PÅ BÅNDSLIBER

Lav dine egne knivklinger med smukke udslibninger. Alle typer knivstål kan bruges til denne guide. Denne proces forudsætter, at du har en båndsliber.

MATERIALE LISTE •

BÅNDSLIBER ALA DISSE: 79100/ 79101/ 79102/ 79103

•

STÅLET KAN VÆRE ALLE TYPER KNIVSTÅL WWW.LINAA.DK/SHOP/KNIVSTAAL-136S1.HTML

•

RIDSESPIDS - 80012

•

VINKELSLIBER - 84420

•

STREGMÅL - 61271

•

SLIBEBÅND TIL BÅNDSLIBER 50X2000 MM - 26300 – 26310

•

VANDSLIBEPAPIR - 26067 – 26073

•

HÆRDEOLIE - 82355

•

JERNKLORID (HVIS DET ER DAMACERET STÅL) 82352

•

BESKYTTELSESBRILLER - 45101

•

HØREVÆRN - 45111

DESIGNER KELD LISBY

LINÅ A/S · BERGSØESVEJ 11 · 8600 SILKEBORG · TLF. 8680 2666 · FIRMA@LINAA.DK · WWW.LINAA.DK

DIY GUIDE: UDSLIBNING AF KNIV-KLINGE PÅ BÅNDSLIBER

2

STEP 1

STEP 2

START MED AT DESIGNE OG TEGNE KLINGEN DU ØNSKER AT LAVE PÅ ET STYKKE PAPIR. TEGN DET HELE MED—OGSÅ ANGLEN. JEG (RED. KELD LISBY) LAVER TIT DEN SAMME FORM PÅ MIN KNIVBLADE—DERFOR HAR JEG LAVET EN SKABELON I EN TYND MESSINGPLADE. SÅ KAN JEG BRUGE DEN IGEN OG IGEN.

DEREFTER OVERFØRER DU TEGNINGEN TIL STÅLET. ”MAL” STÅLET MED EN KRAFTIG SPRITTUSCH OG MARKER OMRIDSET MED EN RIDSESPIDS. PÅ DEN MÅDE KAN DU HELE TIDEN SE STREGERNE. HVIS DU TEGNER OMRIDSET MED TUSCH, VIL BÅDE VARMEN, NÅR MAN SLIBER, SAMT VANDET VED KØLINGEN FJERNE STREGERNE.

STEP 3

STEP 4

TIL DENNE KLINGE HAR KELD LISBY VALGT ET STYKKE DAMACERET STÅL FRA BALBACH. DERFOR BLIVER ANGLEN IKKE SKÅRET UD I STÅLET. DET ER TEMMELIG DYRT STÅL, OG DER ER INGEN GRUND TIL AT BRUGE DET TIL ANGLEN DER ALLIGEVEL BARE SKAL LIMES IND I SKÆFTET. ANGLEN BLIVER I STEDET SVEJSET PÅ I NOGET ANDET STÅL. DETTE SKER I ET ANDET STEP.

SPÆND STÅLET FAST, SÅ DU KAN KOMME TIL AT SKÆRE KLINGEN UD MED EN VINKELSLIBER. HUSK SIKKERHEDSUDSTYR. BRILLER OG HØREVÆRN ER OBLIGATORISKE, NÅR DU ARBEJDER MED EN VINKELSLIBER.

STEP 5

STEP 6

SKÆR DE OVERFLØDIGE DELE AF STÅLET VÆK MED VINKELSLIBEREN. SKÆR SÅ TÆT PÅ STREGERNE SOM MULIGT — SÅ ER DER MINDRE AT SLIBE VÆK PÅ BÅNDSLIBEREN.

KLINGEN ER NU SKÅRET GROFT UD. MAN KAN STADIG SE DE TYDELIGE STREGER FRA RIDSESPIDSEN.

LINÅ A/S · BERGSØESVEJ 11 · 8600 SILKEBORG · TLF. 8680 2666 · FIRMA@LINAA.DK · WWW.LINAA.DK

DIY GUIDE: UDSLIBNING AF KNIV-KLINGE PÅ BÅNDSLIBER

3

STEP 7

STEP 8

NÅR DU NU ER I GANG, KAN DU LIGE SÅ GODT LAVE NOGLE STYKKER...

NU KAN DU SVEJSE ANGELEN PÅ SELVE KLINGEN. DU SVEJSER DEN FAST MED ET SVEJSEAPPARAT, HVOR DER ER FLUSSMIDDEL I TRÅDEN. HVIS DU BRUGER ANDRE STÅLTYPER DER IKKE ER DAMACERET, ER DET NEMMEST AT SLIBE ANGELEN UD SAMMEN MED RESTEN AF KLINGEN, SÅ DET BLIVER I ÉT STYKKE.

STEP 9

STEP 10

NÅR ANGELEN ER SVEJST PÅ, SLIBER DU SVEJSNINGEN VÆK, SÅ ANGLEN ER PLAN MED RESTEN AF KLINGEN. BARE GROFT IND TIL VIDERE.

NU ER DET TID TIL AT SLIBE FORMEN TIL PÅ BÅNDSLIBEREN. BRUG ET GROFT SLIBEBÅND, DER HURTIGT KAN FJERNE NOGET MATERIALE. HVIS DU HAR ELEKTRONISK HASTIGHEDSREGULERING PÅ DIN BÅNDSLIBER, SÅ KØRER DU BARE SÅ HURTIGT SOM MULIGT. DET GØR IKKE NOGET AT STÅLET BLIVER VARMT OG BLÅ I DENNE FASE. DET ER FØRST EFTER HÆRDNING OG ANLØBNING DU SKAL PASSE PÅ.

STEP 11

STEP 12

OVERGANGEN TIL SKÆFTET MARKERER DU MED RIDSESPIDSEN SÅ LINJEN ER HELT LIGE.

SLIB OVERGANGEN TIL PÅ KANTERNE.

LINÅ A/S · BERGSØESVEJ 11 · 8600 SILKEBORG · TLF. 8680 2666 · FIRMA@LINAA.DK · WWW.LINAA.DK

DIY GUIDE: UDSLIBNING AF KNIV-KLINGE PÅ BÅNDSLIBER

4

STEP 13

STEP 14

SÅ ER KLINGEN GROV SLEBET HELE VEJEN RUNDT. SLIB NU ANGELEN TYNDERE PÅ FLADEN END SELVE KNIVBLADET. DET VIL GØRE DET NEMMERE AT SKÆFTE KLINGEN SENERE.

NU KAN DU SLIBE KLINGEN PLAN PÅ FLADERNE. BRUG EN KRAFTIG MAGNET TIL AT HOLDE KLINGEN MED DEN. DU SLIBER PÅ PLAN-SLIBELANDET PÅ BÅNDSLIBEREN OG BRUGER ET BÅND MED KORNSTØRRELSE PÅ P120.

NÅR DU KØBER STÅL, ER DET SOM REGEL RIMELIGT LIGE, MEN ER DET EN HÅNDSMEDET KLINGE, HVOR DU SKAL FJERNE GLØDESKALLER MM. KAN DU GODT BRUGE ET GROVERE BÅND TIL AT STARTE MED.

STEP 15

STEP 16

FLADERNE ER SLEBET HELT PLANE. NÆSTE STEP ER AT SLIBE FASEN.

NÅR DU SKAL SLIBE FAS PÅ KLINGER, SKAL DU STARTE MED AT MÆRKE MIDTERLINJEN OP. DETTE GØR DU VED AT MALE HELE BUNDEN AF KLINGEN MED TUSCHEN. PÅ SAMME MÅDE SOM I STEP 2.

STEP 17

STEP 18

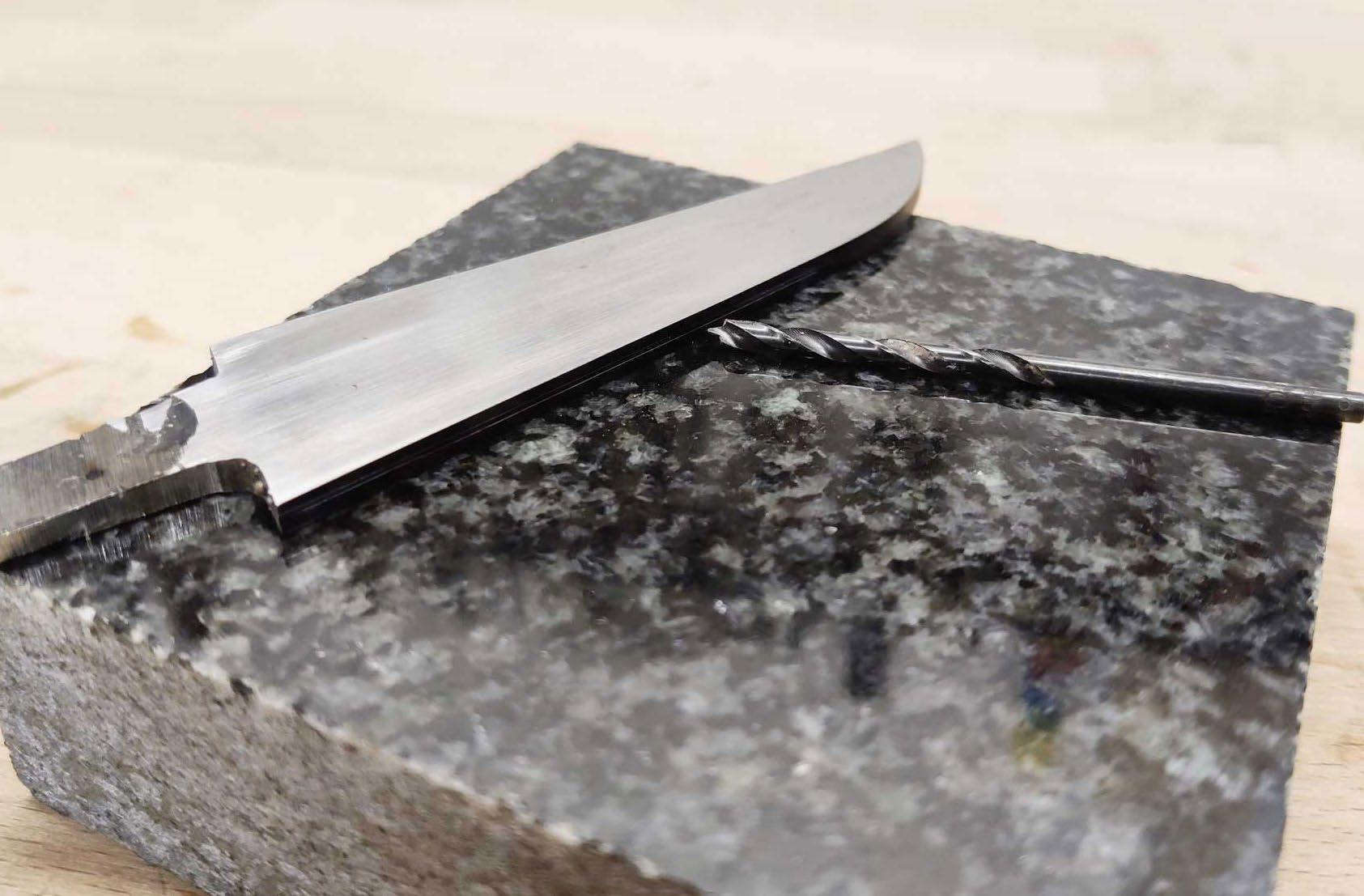

DER ER FLERE MÅDER AT MÆRKE OP PÅ OG DER FINDES SPECIALVÆRKTØJER TIL DET. DU KAN EKSEMPELVIS ANVENDE ET ALMINDELIGT BOR DER ER 0,5 MM MINDRE END TYKKELSEN PÅ KLINGEN. VED AT PLACERE KLINGEN PÅ ET PLANT UNDERLAG F.EKS. HER ER DER ANVENDT EN GRANITPLADE. DU KAN NU TRÆKKE BORET LANGS KANTEN AF KLINGEN, SOM EN SLAGS RIDSESPIDS.

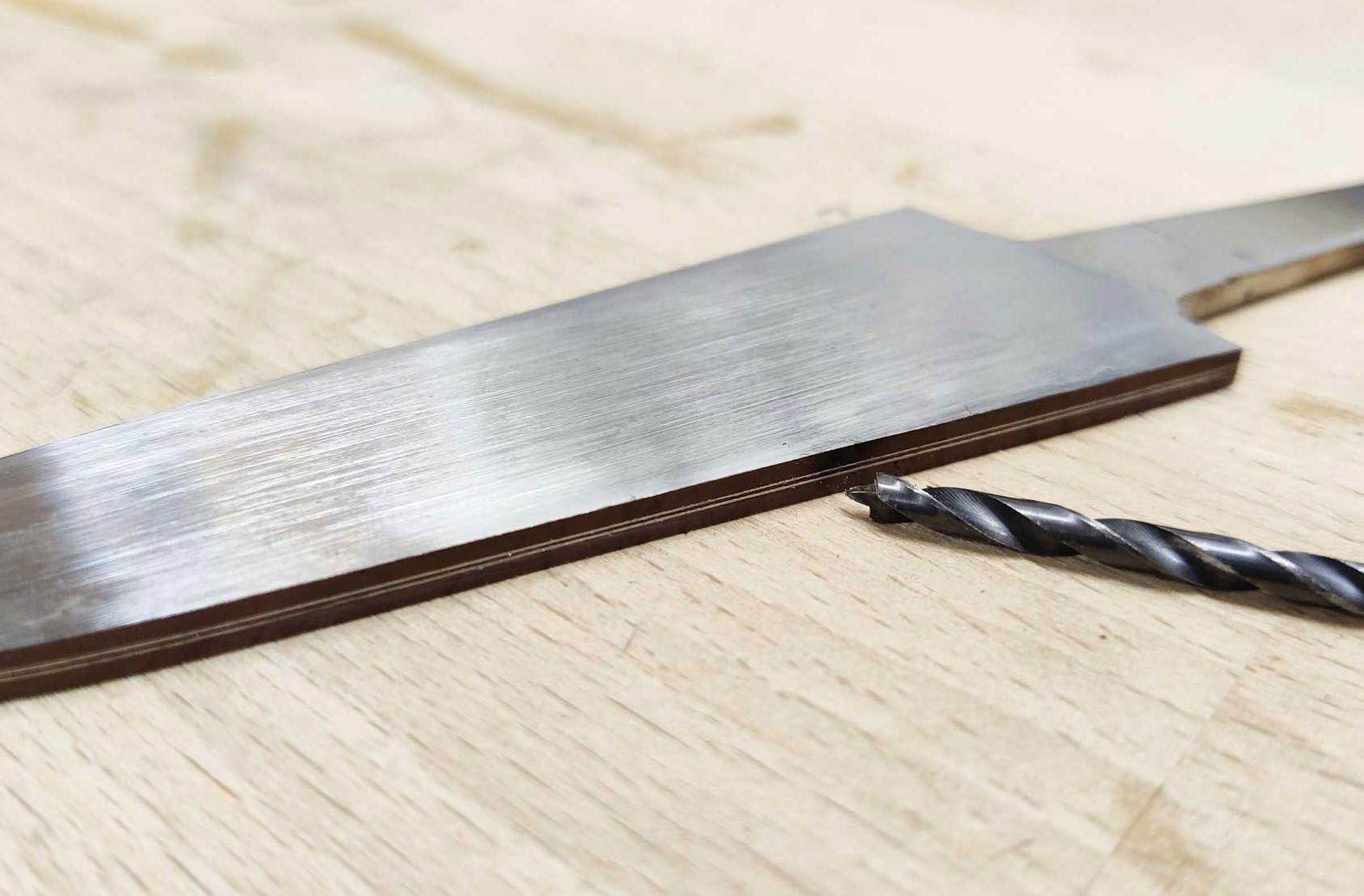

DER KOMMER EN TYDELIG LINJE I TUSCHEN. MÆRK OP FRA BEGGE SIDER, SOM GØR, AT DER KOMMER TO STREGER MED ET LILLE MELLEMRUM IMELLEM. DET ER DE LINJER, DU SKAL SLIBE EFTER, NÅR DU SLIBER FASEN.

LINÅ A/S · BERGSØESVEJ 11 · 8600 SILKEBORG · TLF. 8680 2666 · FIRMA@LINAA.DK · WWW.LINAA.DK

DIY GUIDE: UDSLIBNING AF KNIV-KLINGE PÅ BÅNDSLIBER

5

STEP 19

STEP 20

TIL AT SLIBE FASEN KAN DU LAVE EN JIGG TIL AT HOLDE KLINGEN PÅ. DET ER ET STYKKE VINKELJERN, HVOR DER ER BOLTET EN BUNDPLADE PÅ DER STIKKER 2 MM UD I BUNDEN. KLEM KLINGEN FAST TIL JIGGEN MED EN SVEJSETANG.

KLINGEN LÆGGES MED RYGGEN MOD BUNDEN AF JIGGEN. SÅ KAN DU KOMME TIL AT SLIBE FASEN.

STEP 21

STEP 22

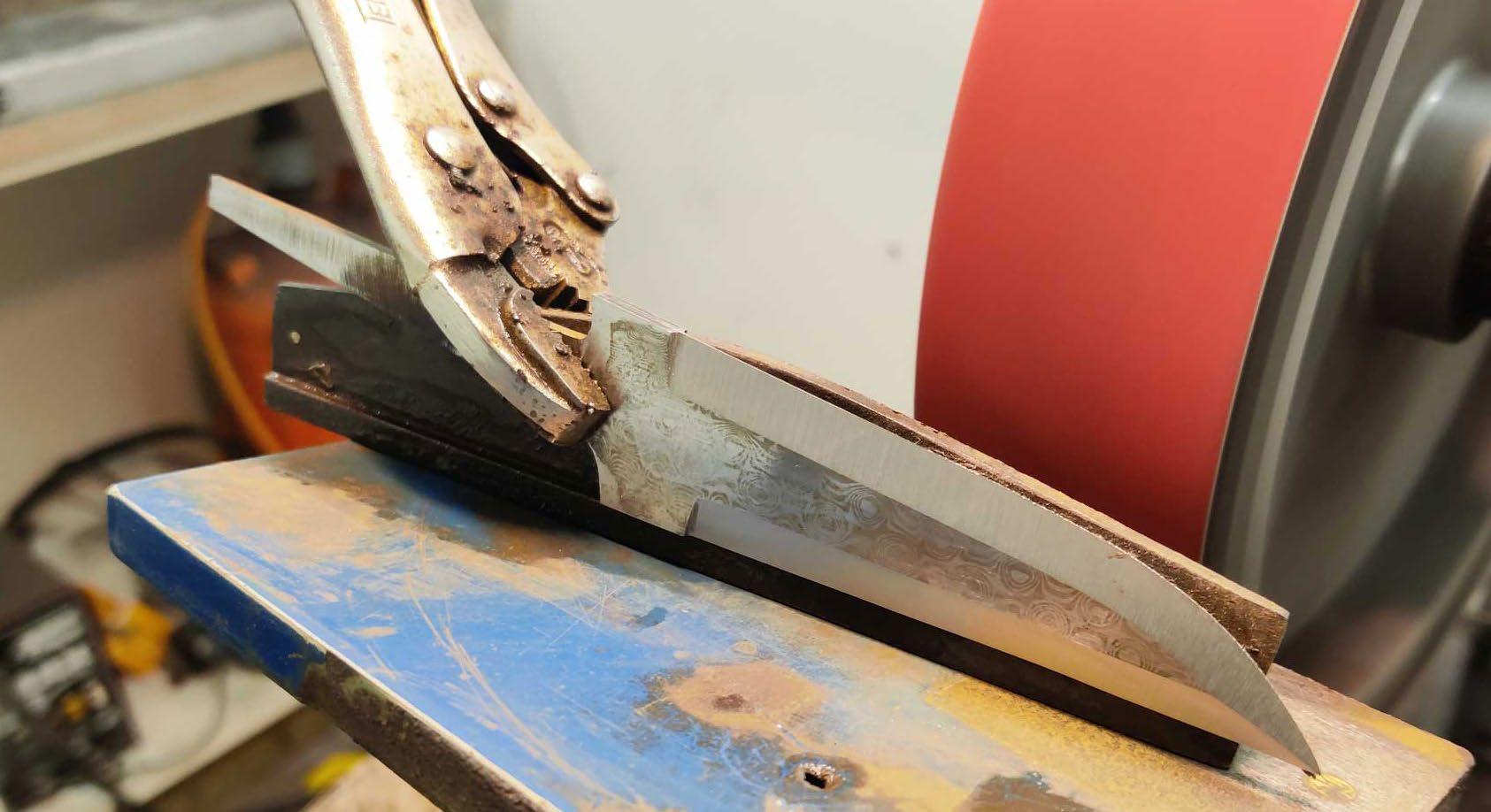

NU KAN DU SLIBE FASEN PÅ DEN ENE SIDE. BRUG HELE TIDEN STREGERNE I BUNDEN AF KLINGEN TIL AT SIGTE EFTER. DU SLIBER FASEN MED ET Ø250 MM KONTAKTHJUL OG FÅR DERMED EN HUL SLIBEFAS. DU KAN VINKLE LANDET, SÅ DET PASSER MED VINKLEN PÅ FASEN, OG SÅ KAN DU SLIBE FASEN VED AT KØRE JIGGEN MED KLINGEN FREM OG TILBAGE PÅ BÅNDET. VED AT SLIBE MED ET GROFT SLIBEBÅND KAN DU HURTIGT FÅ FJERNET NOGET MATERIALE.

NÅR DU HAR SLEBET DEN ENE SIDE, VENDER DU KLINGEN OM OG SLIBER DEN ANDEN SIDE. SLIB KUN TIL STREGERNE OG EFTERLAD DERMED EN LILLE FLADE. DEN LADER DU VÆRE, DA KLINGEN IKKE MÅ SLIBES HELT SAMMEN, DA DU ELLERS RISIKERER AT ÆGGEN ”KRØLLER” UNDER HÆRDNINGEN. DU SKAL VÆRE MEGET OPMÆRKSOM PÅ, AT FASEN STARTER DET SAMME STED, SÅ ÆGGEN BLIVER HELT SYMMETRISK. MED JIGGEN ER DET FAKTISK MEGET NEMT AT STYRE.

STEP 23

STEP 24

HVIS DU VIL LAVE EN TOPFAS, SOM HER, SKAL DET GØRES PÅ SAMME MÅDE SOM DEN RIGTIGE FAS. DOG SKAL DU IKKE SLIBE TOPFASEN SÅ HØJ.

NÅR FASEN ER SLEBET HELE VEJEN RUNDT, SKAL DU EFTERSLIBER MED FINERE OG FINERE SLIBEBÅND. START MED P80 OG SLUT MED P400. DET ER NEMMEST AT SLIBE INDEN DU HÆRDER KLINGEN, DA MAN SKAL VÆRE MERE FORSIGTIG, NÅR KLINGEN ER HÆRDET.

LINÅ A/S · BERGSØESVEJ 11 · 8600 SILKEBORG · TLF. 8680 2666 · FIRMA@LINAA.DK · WWW.LINAA.DK

DIY GUIDE: UDSLIBNING AF KNIV-KLINGE PÅ BÅNDSLIBER

6

STEP 25

STEP 26

NÅR KLINGEN ER HELT FÆRDIGSLEBET, KAN DU LAVE DE SIDSTE DETALJER – INDEN HÆRDNING. VED FASEN KAN DU LAVE EN LILLE RUND FILNING. DET AFSLUTTER FASEN PÅ EN GOD MÅDE OG SER SAMTIDIG GODT UD. TOPFASEN FÅR SAMME FILNING.

ØNSKER DU AT TILFØJE ET STEMPEL PÅ DIN KLINGE, SÅ SKAL DU GØRE DET I DETTE STEP. DET KAN NEMT GØRES INDEN KLINGEN ER HÆRDET, DA STÅLET STADIG ER BLØDT. HAR DU STØRRE STEMPLER, KAN DET VÆRE EN FORDEL AT STEMPLE MENS KLINGEN ER OPVARMET.

STEP 27

STEP 28

SÅ ER DET TID TIL AT HÆRDE. DU KAN HÆRDE MED GAS, MEN DU KAN LIGE SÅ GODT HÆRDE I EN ESSE ELLER I EN HÆRDEOVN. DET VIGTIGSTE ER, AT DU FØLGER HÆRDEANVISNINGERNE PÅ STÅLET. DET STÅL, SOM BLIVER BRUGT HER, ER KULSTOF DAMASK. DVS. AT DET IKKE ER RUST-FAST. DET SKAL VARMES OP TIL OMKRING 840 GRADER OG KØLES I OLIE. (ET GAMMELT HUSKERÅD ER AT TJEKKE MED EN MAGNET. NÅR STÅLET KAN HÆRDES, ER DET IKKE MAGNETISK.) SØRG FOR AT FÅ EN ENSFARVET OPVARMNING OVER HELE KLINGEN INDEN DEN BRATKØLES.

KLINGEN BRATKØLES I OLIE. DU FÅR DEN BEDSTE KØLING, HVIS OLIEN ER OPVARMET EN SMULE TIL OMKRING 40 GRADER. HER ER BRUGT EN HÆRDEOLIE, MEN DU KAN OGSÅ BRUGE EN MADOLIE – SOM RAPSOLIE ELLER SOLSIKKEOLIE.

STEP 29

STEP 30

NÅR KLINGERNE ER HÆRDET, SKAL DE ANLØBES. DET VIL SIGE AT DU TAGER LIDT AF HÅRDHEDEN AF OG NORMALISERER STRUKTUREN I STÅLET. NÅR EN KLINGE LIGE ER HÆRDET, ER DEN FAKTISK SÅ HÅRD, AT DEN NÆSTEN ER GLASAGTIG, OG DEN KAN NEMT KNÆKKE. ANLØBNINGEN SKER I DETTE TILFÆLDE VED AT VARME KLINGERNE OP TIL 200 GRADER I 2 X 1 TIME. HER ER BRUGT EN ALMINDELIG MINIOVN TIL DET.

NÅR KLINGEN ER ANLØBET, ER DE BLEVET SORTE AF BÅDE HÆRDNING OG ANLØBNING.

LINÅ A/S · BERGSØESVEJ 11 · 8600 SILKEBORG · TLF. 8680 2666 · FIRMA@LINAA.DK · WWW.LINAA.DK

DIY GUIDE: UDSLIBNING AF KNIV-KLINGE PÅ BÅNDSLIBER

7

STEP 31

STEP 32

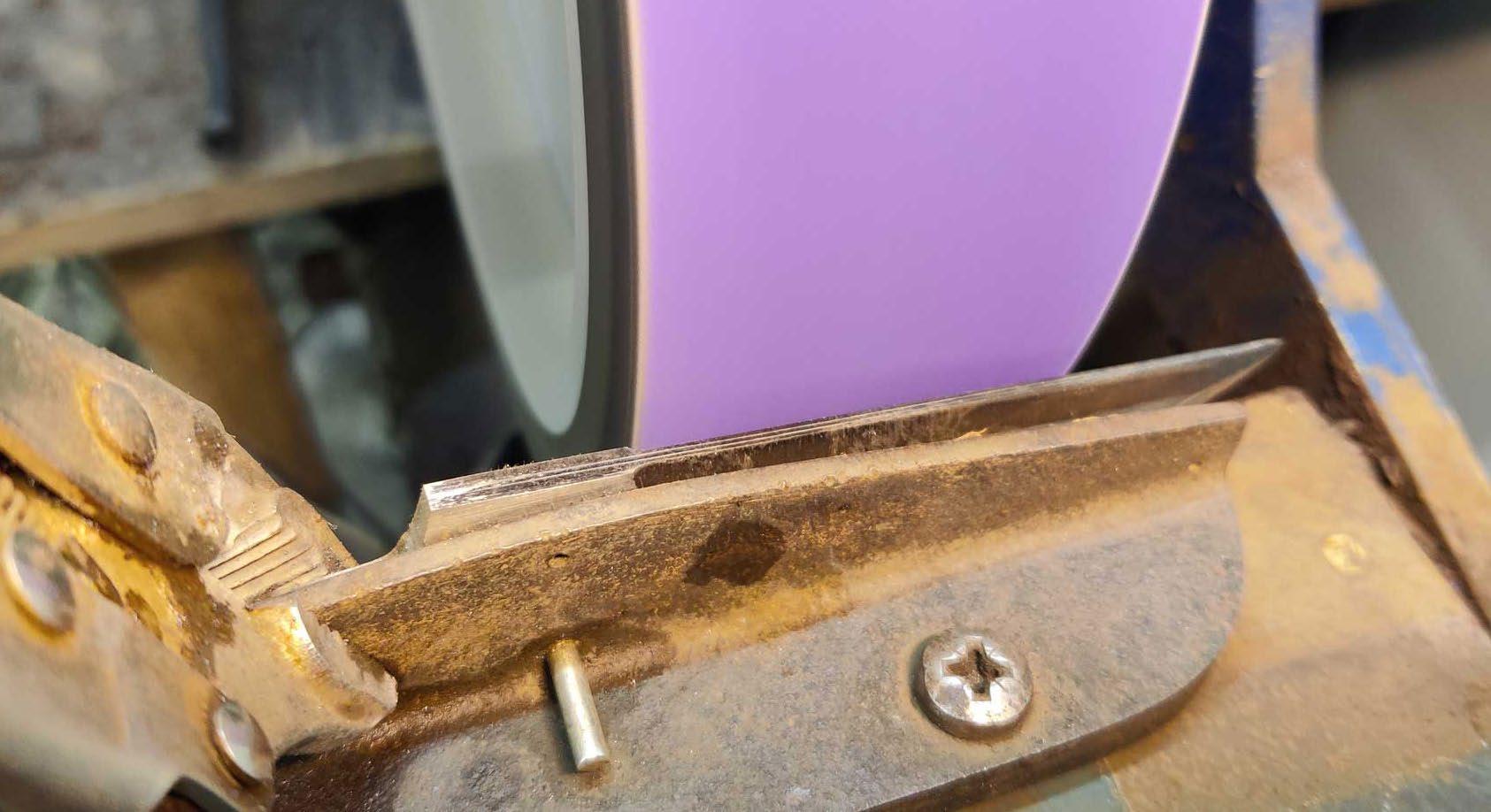

SLIB NU KLINGEN IGEN PÅ ALLE FLADER. DENNE GANG SLIBER DU FRA P400 TIL P1200. DET FJERNER DE SIDSTE RIDSER. SLIB MED LAV HASTIGHED OG TRYK IKKE FOR HÅRDT. KLINGEN MÅ IKKE BLIVE FOR VARM, SÅ AFKØL DEN OFTE I VAND.

OGSÅ FASEN BLIVER SLEBET IGEN MED FINERE OG FINERE SLIBEBÅND FRA P400 TIL P1200.

STEP 33

STEP 34

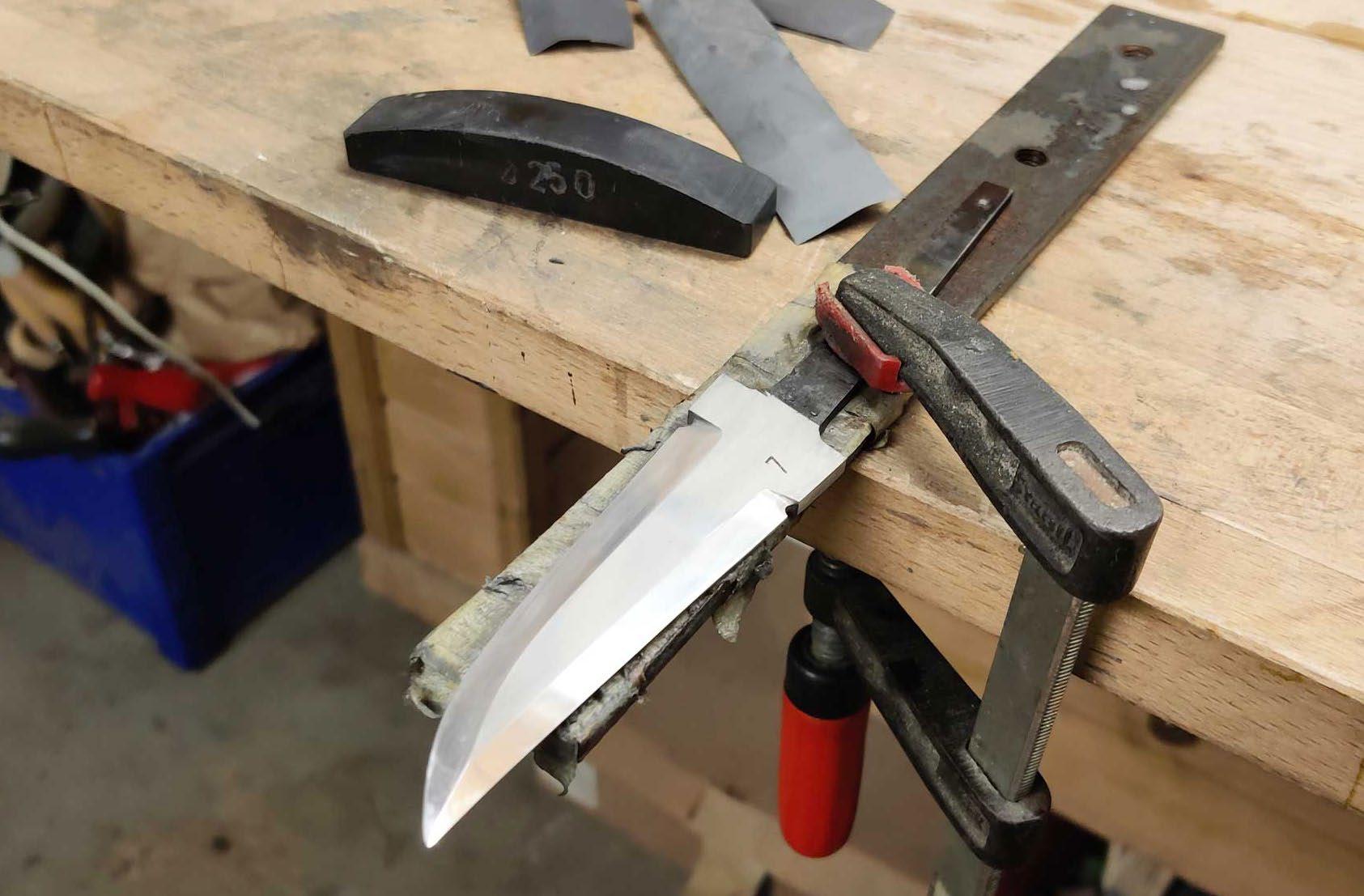

EFTER KLINGEN ER SLEBET FÆRDIG PÅ BÅNDSLIBEREN, SKAL KLINGEN HÅNDSLIBES. DET FOREGÅR MED VANDSLIBEPAPIR. SPÆND NU KLINGEN OP PÅ ET STYKKE FLADJERN, SÅ DU KAN ARBEJDE PÅ HELE KLINGEN PÅ EN GANG.

DU KAN LAVE EN LILLE SLIBEKLODS DER ER FLAD PÅ DEN ENE SIDE TIL AT SLIBE FLADERNE PÅ KLINGEN. DEN ANDEN SIDE HAR EN RUNDING PÅ Ø250 MM, SÅ DEN HAR SAMME DIAMETER SOM KONTAKTHJULET. SLIB MED VANDSLIBEPAPIR OG START VED P600 OG SLUTTER VED P2000. JO FINERE DU SLIBER, JO FINERE BLIVER MØNSTERET TIL SIDST. SØRG FOR AT FÅ ALLE SLIBERIDSER VÆK – DE KAN SES SENERE!

STEP 35

STEP 36

NÅR KLINGEN ER SLEBET HELT FÆRDIG, ER DET TID TIL AT ”TRYLLE” MØNSTERET FREM. TIL DENNE TYPE STÅL BRUGES JERNKLORID, MEN ANDRE TYPER SYRE KAN OGSÅ ANVENDES. DET KOMMER MEGET AN PÅ STÅLET, HVILKEN SYRE DER SKAL BRUGES.

INDEN DU DYPPER KLINGEN I SYRE, GØR DU DEN HELT REN I ACETONE. DET GÆLDER OM AT FÅ ALLE URENHEDER OG FEDTPLETTER VÆK. SELV ET FINGERAFTRYK KAN VÆRE NOK TIL AT EFTERLADE ET MÆRKE.

LINÅ A/S · BERGSØESVEJ 11 · 8600 SILKEBORG · TLF. 8680 2666 · FIRMA@LINAA.DK · WWW.LINAA.DK

DIY GUIDE: UDSLIBNING AF KNIV-KLINGE PÅ BÅNDSLIBER

8

STEP 37

STEP 38

SÅ ER DET ENDELIG BLEVET TID TIL AT DYPPE KLINGEN I SYRE. DET ER ALTID SPÆNDENDE AT SE MØNSTERET RIGTIG FOLDE SIG UD FOR FØRSTE GANG. DET ER MEGET FORSKELLIGT, HVOR LANG TID KLINGEN SKAL HAVE I SYREN OG DET KOMMER MEGET AN PÅ HVOR DYBT DU VIL ÆTSE MØNSTERET. SYREN VIRKER BEDST, NÅR DEN ER VARM, SÅ VARM DEN OP I ET VANDBAD TIL OMKRING 40 GRADER.

EFTER KLINGEN HAR VÆRET I SYRE, BLIVER DEN HELT MØRKEGRÅ. DET ER DET, DU UDNYTTER FOR AT FÅ MØNSTERET FREM. KORT FORTALT BESTÅR DAMACERET STÅL AF TO FORSKELLIGE STÅLTYPER, DER REAGERER FORSKELLIGT PÅ SYREN. DEN ENE STÅLTYPE BLIVER MØRK OG DEN ANDEN BLIVER BLANK. DET ER SAMTIDIGT DEN MØRKE STÅLTYPE DER BLIVER MEST ANGREBET AF SYREN, OG DERVED OPNÅR DU EN HØJDEFORSKEL PÅ DE TO STÅLTYPER.

STEP 39

STEP 40

SÅ HVIS DU SLIBER GANSKE LET PÅ OVERFLADEN MED VANDSLIBEPAPIR P2000, SLIBER DU KUN LIGE OVERFLADEN PÅ DEN BLANKE ØVERSTE STÅLTYPE, OG DERVED TRÆDER MØNSTERET VIRKELIG TYDELIGT FREM.

HER KAN DU TYDELIGT SE FORSKELLEN. FØR OG EFTER SLIBNING MED P2000 SLIBEPAPIR.

STEP 41

STEP 42

TIL SLUT VENTER BARE EN LET POLERING. PAS PÅ IKKE AT POLERE DEN FOR HÅRDT, DA DU VIL POLERE DEN MØRKE FARVE AF STÅLET. DET VIL GØRE KLINGEN LIDT MERE KEDELIG.

EFTER DEN SIDSTE POLERING ER KLINGEN FÆRDIG OG KLAR TIL AT BLIVE MONTERET MED SKÆFTE.
