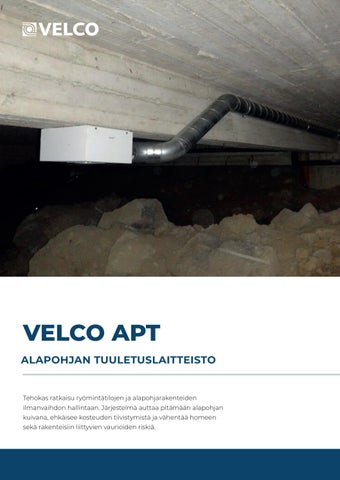

VELCO APT
ALAPOHJAN TUULETUSLAITTEISTO
Tehokas ratkaisu ryömintätilojen ja alapohjarakenteiden ilmanvaihdon hallintaan. Järjestelmä auttaa pitämään alapohjan kuivana, ehkäisee kosteuden tiivistymistä ja vähentää homeen sekä rakenteisiin liittyvien vaurioiden riskiä.
VELCO APT-LAITTEISTO
Tehokas ratkaisu alapohjan kosteusongelmiin

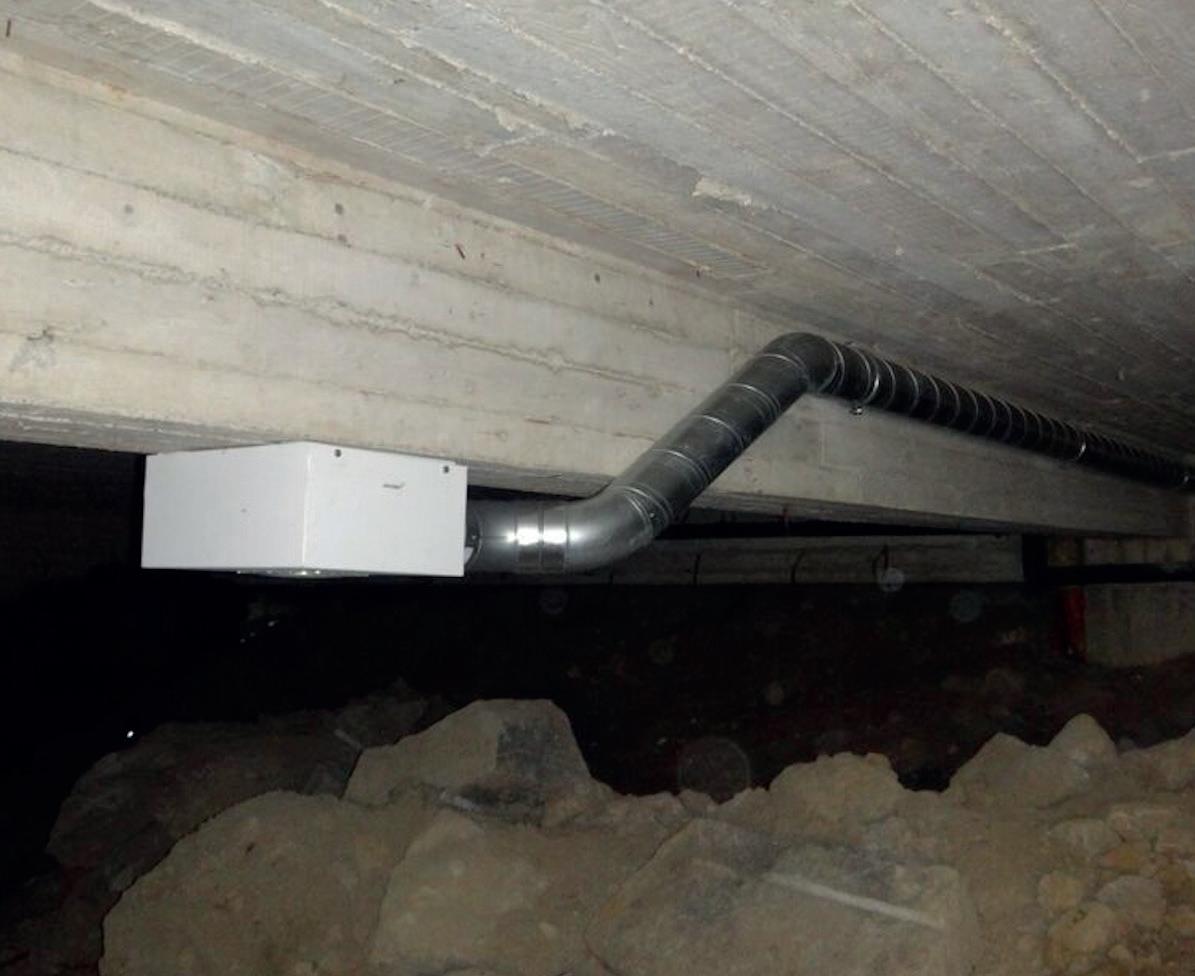

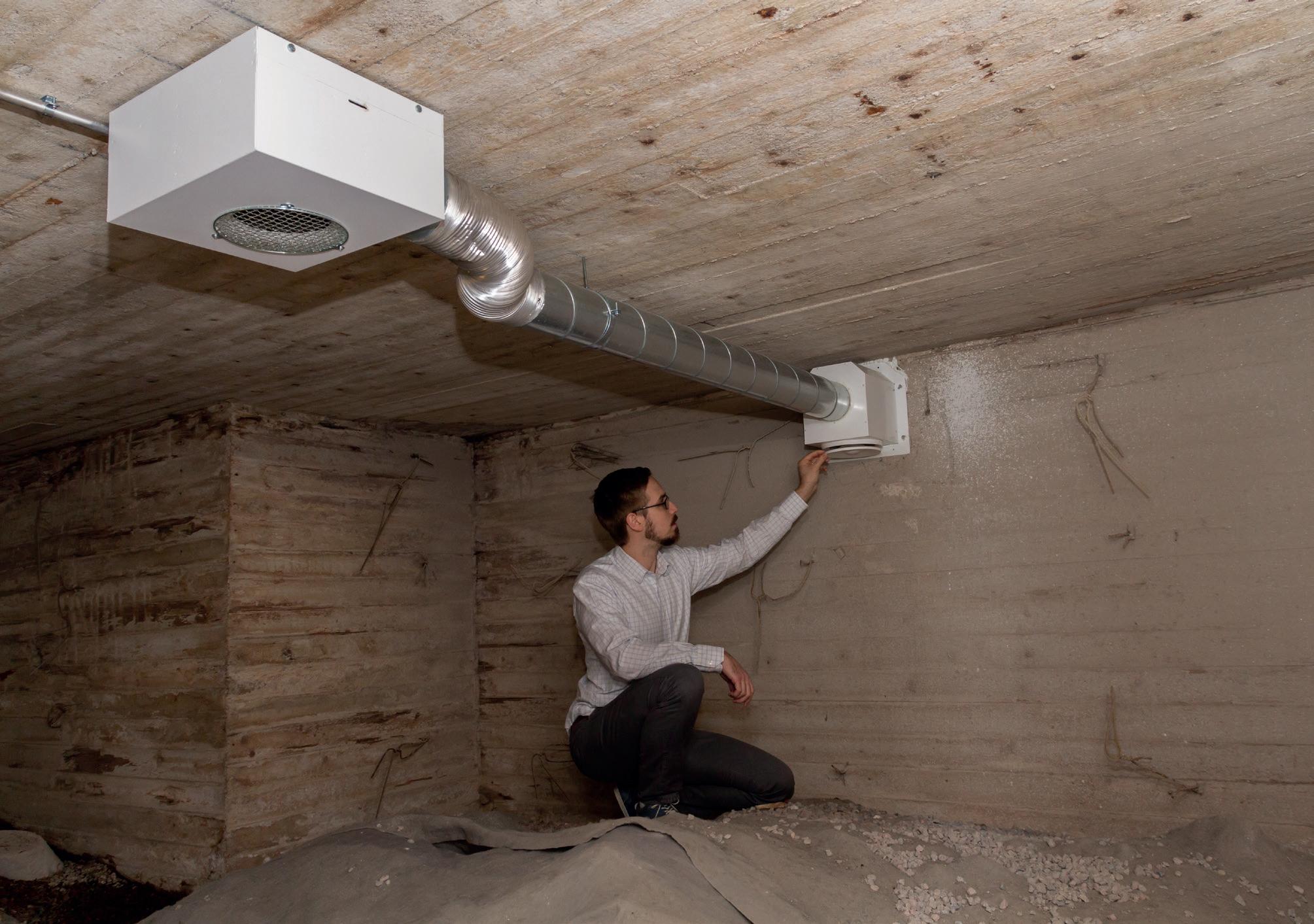

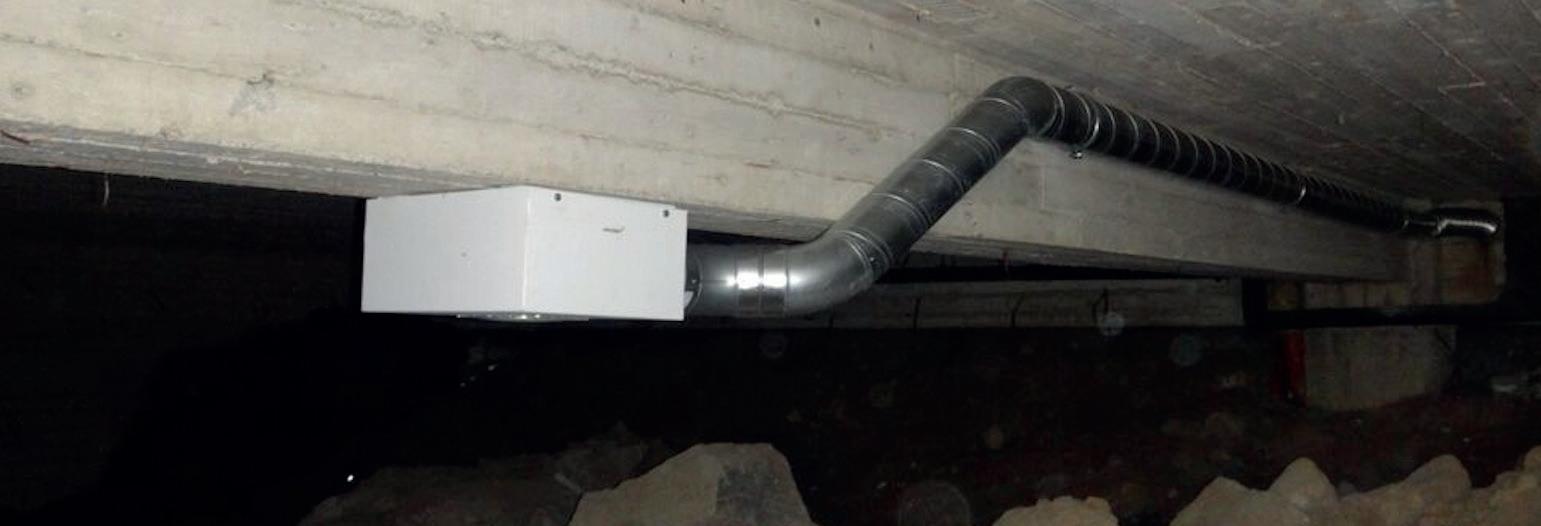

VELCO alapohjan tuuletuslaitteisto on suunniteltu parantamaan ryömintätilojen ja alapohjarakenteiden ilmanvaihtoa sekä ehkäisemään kosteuden, homeen ja epäpuhtauksien kertymistä rakenteisiin. Hallittu tuuletus auttaa pitämään alapohjan kuivana ympäri vuoden ja tukee rakennuksen terveellistä sisäilmaa.
Velco APT -laitteiston toimintaa ohjaa moottorisäädin, jolla poistopuhaltimen tehoa säädetään tarpeen mukaan. Samanaikaisesti tilaan johdetaan korvausilmaa ulkoseinään asennetun erillisen ulkoyksikön kautta. Näin alapohjan ilma pysyy jatkuvasti raikkaana ja kosteuden hallinta tehokkaana. Yksikön sisäpuolella ilman virtausta säätelee automaattisesti ulkolämpötilan mukaan toimiva Velcokorvausilmaventtiili, joka optimoi ilmanvaihdon eri vuodenaikoina. Laitteiston pieni sähkönkulutus (maks. 140 W) pitää käyttökustannukset maltillisina suhteessa saavutettuihin hyötyihin.
Ominaisuudet
• Kuivattaa alapohjaa tehokkaasti
• Ohjaa ilmavirrat asunnosta alapohjaan päin
• Auttaa ehkäisemään kosteus- ja homevaurioita
• Energiatehokas ja luotettava toiminta
• Edullinen investointi rakennuksen kosteudenhallintaan
Laitteen toiminta

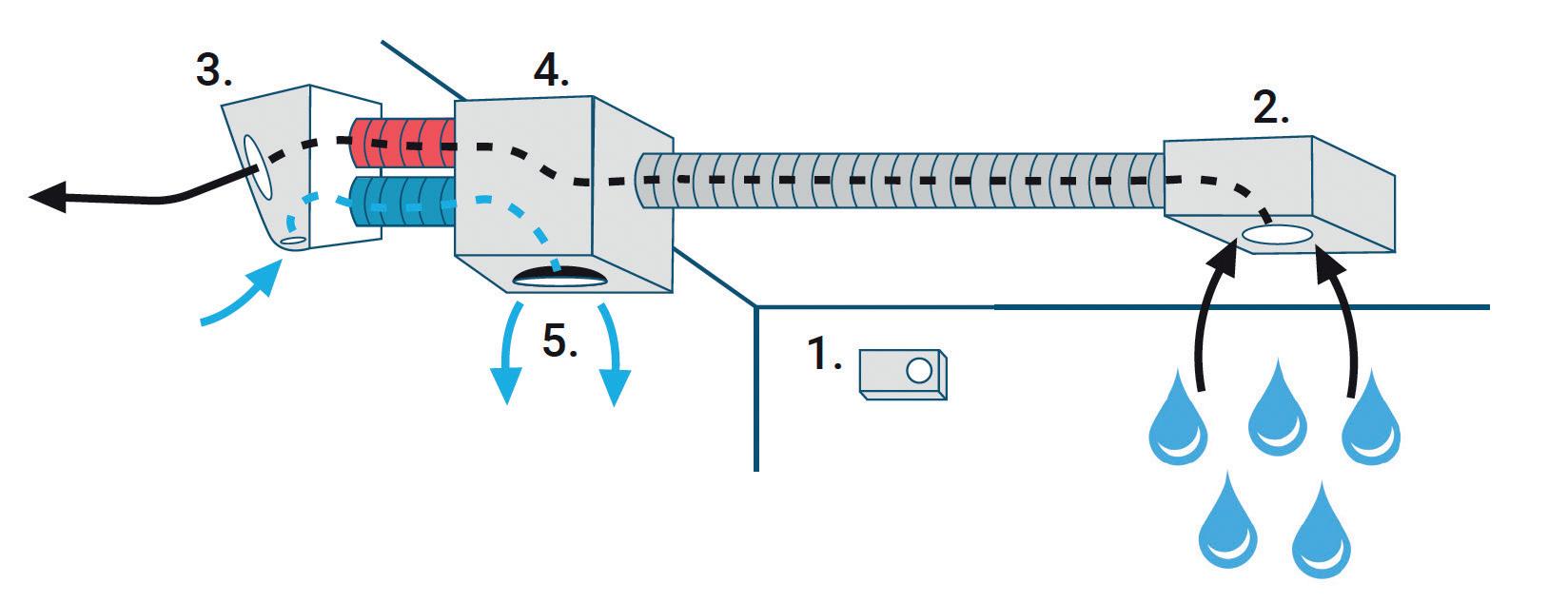

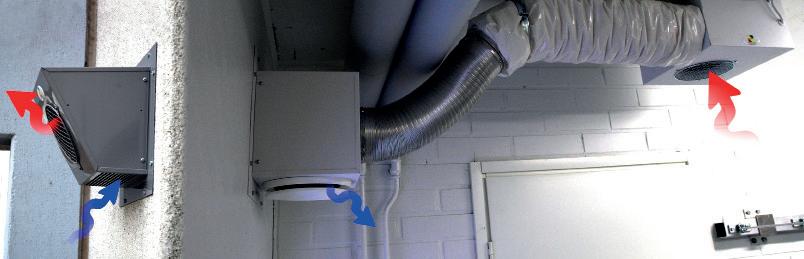

Moottorisäädin (1) ohjaa laitteen toimintaa. Poistopuhallin (2) puhaltaa kostean ilman ulos ulkoyksikön (3) kautta. Korvausilmaa ohjataan sisäyksikön (4) ja Velco-termostaattiventtiilin (5) kautta takaisin kosteaan tilaan.
Tekniset tiedot
Poistopuhallin on IP-45 luokiteltu.
Sähkönkulutus max. 140W.
Puhallusteho 130l/s
Mitat
Poistopuhallin 380 x 330 x 180 mm (lev., kork., syv.) paino 6,5 kg

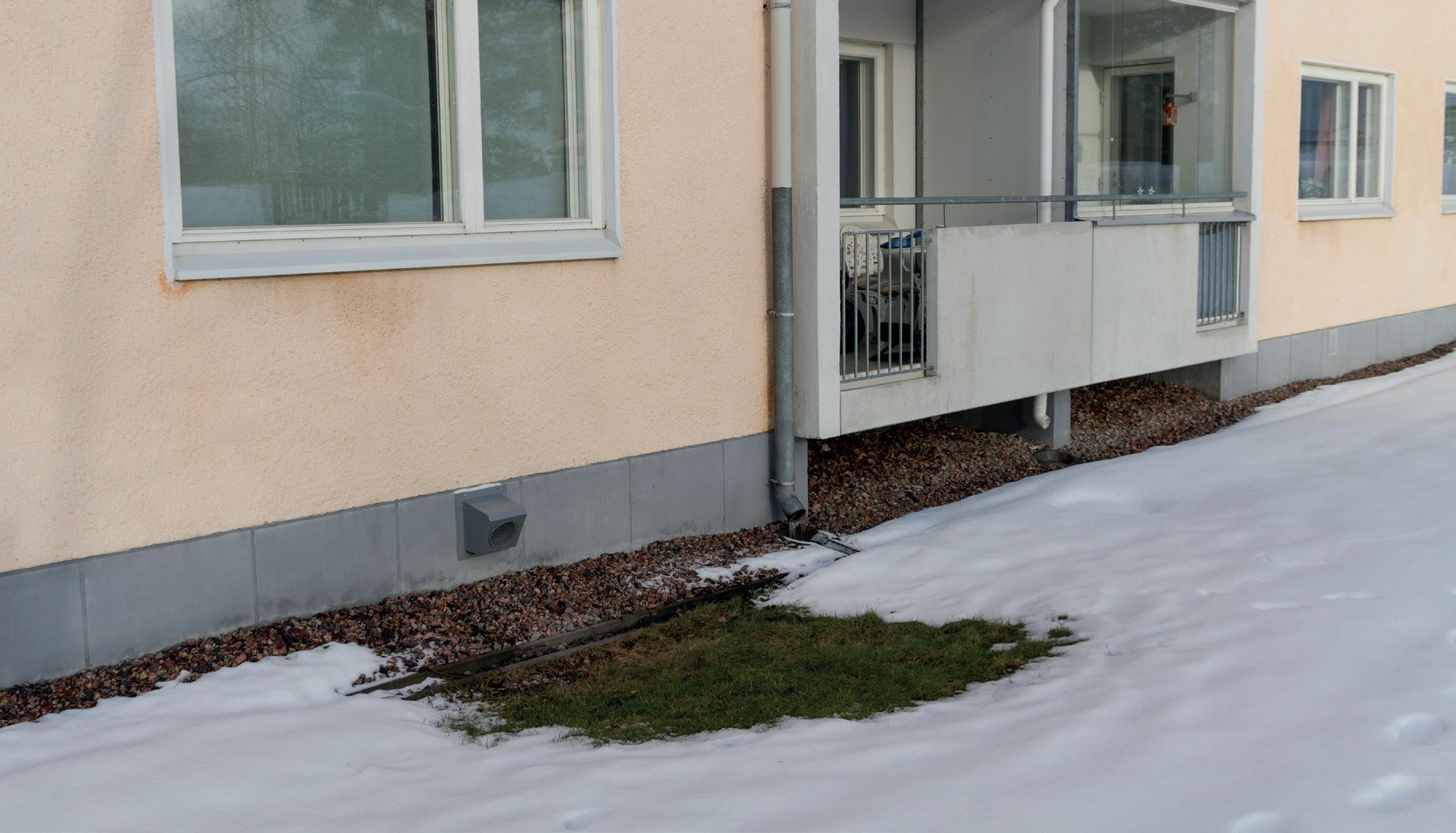

Ulkoyksikkö 210 mm (lev., kork., syv.) - läpiviennin halk. 125 mm
Sisäyksikkö 231x 252 x 240 mm (lev., kork., syv.) - läpiviennin halk.125 mm
Sisä- ja ulkoyksikön yhteispaino 8,5 kg
Käyttökohteet
Soveltuu käytettäväksi n. 80m3 – 300m3 kokoisiin tiloihin.
Soveltuu uudis- ja saneerauskohteisiin
Soveltuu omakotitalojen, rivitalojen ja kerrostalojen alapohjaan
VELCO APT
Ilman riittävää alapohjan tuuletusta ja korvausilmaa ilma virtaa hallitsemattomasti alapohjasta huoneistoihin
ALAPOHJAN TUULETUSLAITTEISTO
Talo 1.
-Korvausilman tuloa ei ole järjestetty.
- Poistoilmanvaihto imee korvausilmaa alapohjasta vuotoreittien kautta.
- Alapohjan tuuletusta ei ole järjestetty.
Talo 2.
Suunniteltu toimimaan kosteissa tiloissa
APT
Valmistettu korkealaatuisista komponenteista
- Poistoilmanvaihto toimii.
-Korvausilmaa tulee sisään riittävä määrä.
- VELCO APT-laitteisto puhaltaa alapohjaan syntyvän kosteuden pois.
- TÄRKEÄÄ: ilmavirta on asunnosta poispäin.
Automatiikka huolehtii laitteiston toiminnasta ympäri vuoden
Ummehtunut tuoksu
porraskäytävässä voi kieliä alapohjan kosteusongelmasta!

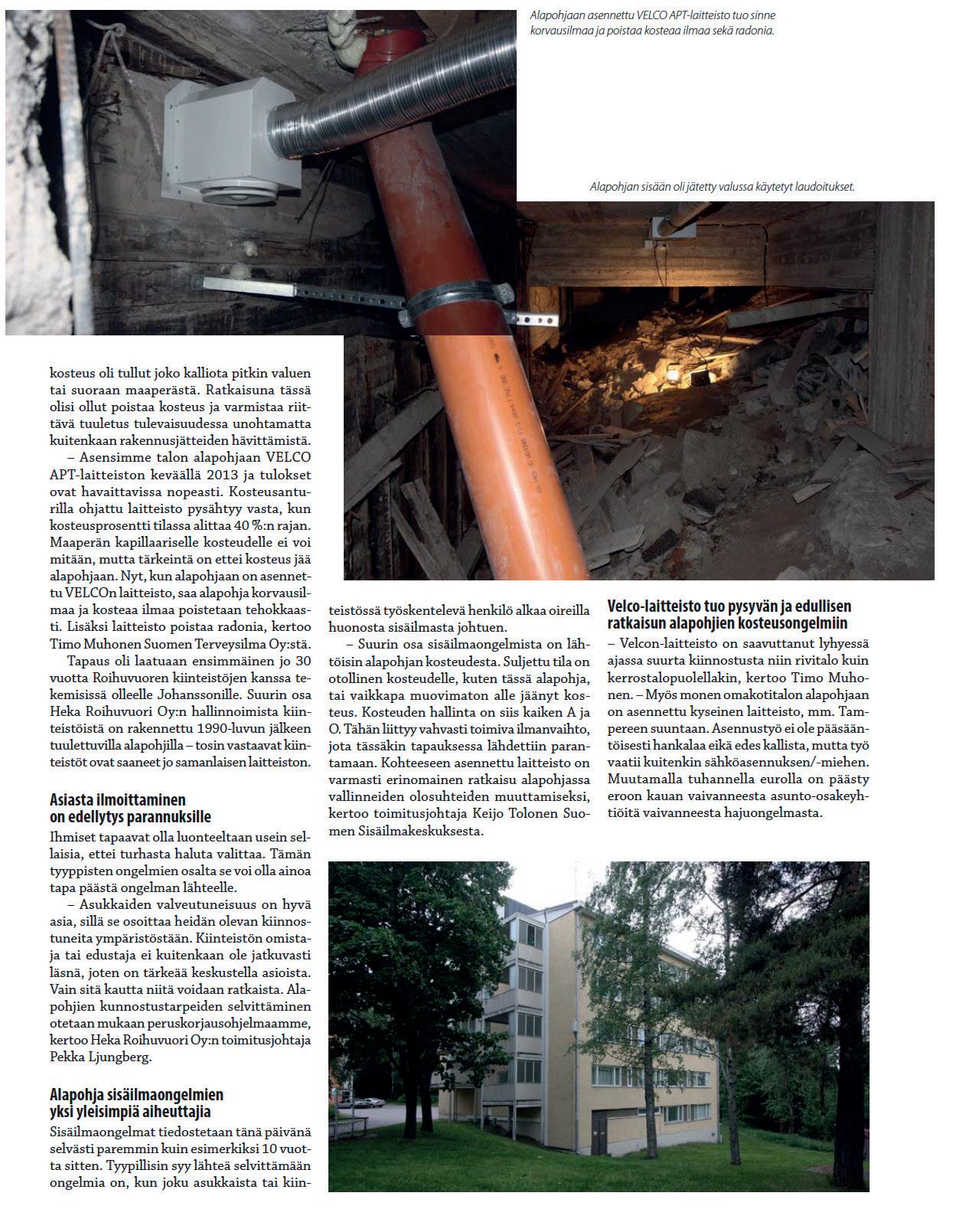

Suuri osa Helsingin Roihuvuoren keskeisistä rakennuksista on peräisin 1950- ja 1960-luvulta. Tältä aikakaudelta on myös vuonna 1964 rakennettu Prinsessakadulla sijaitseva 5-kerroksinen kerrostalo. Vuosia jatkuneelle ummehtuneelle tuoksulle löydettiin vihdoin syy ja ongelmalle ratkaisu.
Maata myötäilemällä rakennettu

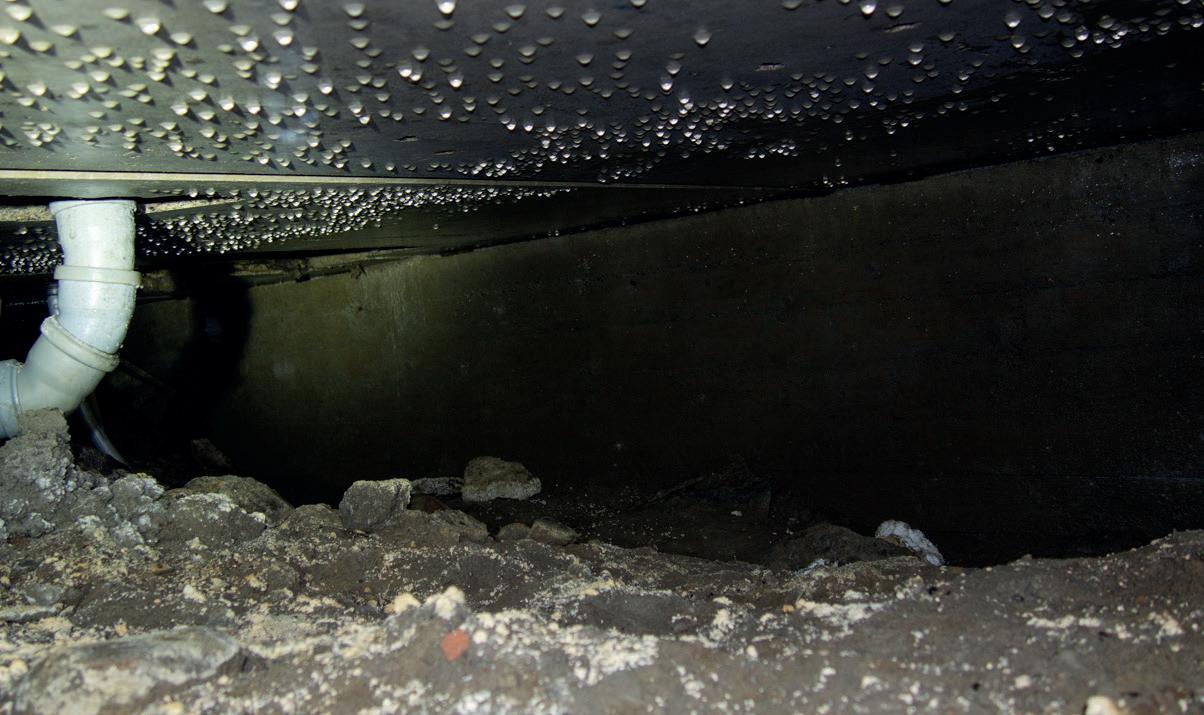

Ummehtunut tuoksu kiinteistön porraskäytävässä oli vaivannut asukkaita jo jonkin aikaa – kesällä enemmän ja talvella vähemmän. Syyksi oli epäilty alapohjan huonoa tuuletusta, mutta todellisuus olikin hieman mutkikkaampi. – Kiinteistö on rakennettu rinteeseen ja alkuperäisten kuvien mukaan alapohja oli täytetty maa-aineksilla. Näin ei kuitenkaan todellisuudessa ollut. Hajuongelmaan pureuduttiin ensi kerran noin kolme vuotta sitten, kun yritimme lisätä alapohjan tuuletusta muutamilla läpivienneillä. Tällä emme kuitenkaan saaneet merkittävää muutosta aikaiseksi. Vuosi tämän jälkeen teetätimme sokkeliin tarkastusluukun, jonka myötä todellinen ongelmakin saatiin selville. Kuvista poiketen alapohjaa ei talossa ollutkaan täytetty, vaan se oli umpinaiseksi rakennettu avoin tila, jonka sisään oli jätetty valussa käytetyt laudoitukset. Maasta nouseva kosteus ja merkittävä määrä rakennusjätettä mahdollistivat mikrobikasvustolle ihanteelliset kasvuolosuhteet, kertoo tekninen isännöitsijä Roy Johansson Heka Roihuvuori Oy:stä.
Ensin kuivaksi, sitten puhtaaksi
Tuoksun leviäminen alapohjasta porraskäytäviin oli selitettäviss ä rakennevuodoilla. Kiinteistöissä ei ole koneellista ilmanvaihtoa, joten tuuletus varsinkin kesä aikaan on heikkoa ja näin ollen tuoksu käytävissä varsin huomattava.
– Ongelma liittyi vahvasti porrashuoneisiin. Lähtökohtaisesti haluttiin alapohjan kosteus poistaa ennen kuin mitään muuta tehtäisiin. Se, että olisimme heti alkaneet poistattaa homeisia rakennusjätteitä, ei välttämättä olisi ollut ratkaisu koko ongelmaan. Asioissa, joissa oma osaaminen ei riitä, on syytä kääntyä ammattilaisen puoleen ja niinpä otinkin yhteyttä Suomen Terveysilmaan, kertoo Johansson.
Kosteuden poisto ja riittävä tuuletus
Aikaisemmin teetetty tarkastusluukku oli omiaan tilanteen havainnoimiseen. Rinteeseen rakennetun kerrostalon alapohjaan
Heka Roihuvuori Oy:n toimitusjohtaja Pekka Ljungberg (vas.) ja tekninen isännöitsijä Roy Johansson.
VTT testasi Velco APT-laitteiston toimintaa
Velco APT -alapohjan tuuletusjärjestelmän toimintaa tutkittiin VTT:n toteuttamassa pitkäaikaisseurannassa Ilpoisten koulussa Turussa. Tutkimuksessa seurattiin noin 1,5 vuoden ajan alapohjan lämpötiloja, suhteellista kosteutta, paine-eroja sekä ilmanvaihdon toimintaa jatkuvatoimisilla mittauksilla. Tutkimuksen tavoitteena oli selvittää, kuinka tehokkaasti järjestelmä pystyy hallitsemaan ryömintätilaisen alapohjan kosteutta ja estämään epäpuhtauksien kulkeutumista sisätiloihin.
VTT:n tutkimuksen johtopäätösten perusteella Velco APT osoitti erittäin tehokasta toimintaa alapohjan kosteudenhallinnassa ja painesuhteiden hallinnassa pitkäaikaisessa käytössä. Mittauksissa havaittiin, että järjestelmä alensi alapohjan kosteutta nopeasti käyttöönoton jälkeen kaikissa mittauspisteissä. Kosteustasot pysyivät koko seuranta-ajan selvästi hallitumpina kuin ennen järjestelmän käyttöönottoa, ja mittausjakson lopussa alapohjan suhteellinen kosteus oli noin 45–70 %, mitä pidetään hyvänä ja turvallisena tasona. Raja-arvona raportissa pidettiin noin 80 % suhteellista kosteutta.
Tutkimuksen aikana järjestelmä sammutettiin useaan otteeseen testimielessä. Mittaustulokset osoittivat selvästi, että alapohjan kosteus alkoi nousta välittömästi puhaltimien pysähdyttyä. Kun järjestelmä käynnistettiin uudelleen, kosteustasot laskivat nopeasti takaisin alemmalle tasolle kaikissa mittauspisteissä. Tulokset osoittavat konkreettisesti, että Velco APT vaikuttaa aktiivisesti alapohjan olosuhteisiin ja auttaa pitämään rakenteet kuivempina ympäri vuoden.
VTT mittasi myös alapohjan ja sisätilojen välisiä paine-eroja. Tulosten perusteella Velco APT piti alapohjan hallitusti alipaineisena suhteessa rakennuksen sisätiloihin. Tämä on erittäin tärkeä ominaisuus rakennusterveyden kannalta, sillä oikeansuuntaiset painesuhteet estävät kosteuden, hajujen ja epäpuhtauksien siirtymistä alapohjasta sisäilmaan mahdollisten rakennevuotojen kautta. Kun järjestelmä sammutettiin, paine-ero kääntyi päinvastaiseksi ja alapohjan ilmaa alkoi virrata kohti sisätiloja.
Tutkimuksessa todettiin lisäksi, että vaikka alapohjaan pääsi ajoittain kosteutta rakennuksen ulkopuolelta, järjestelmä auttoi pitämään olosuhteet hallinnassa ja alapohjan ilman laadun todettiin parantuneen selvästi järjestelmän asennuksen jälkeen. Myös alapohjan lämpötilat pysyivät tasaisina koko mittausjakson ajan, mikä kertoo järjestelmän vakaasta toiminnasta erilaisissa sääolosuhteissa.
VTT:n pitkäaikaisseurannan perusteella Velco APT on tehokas ja toimintavarma ratkaisu ryömintätilaisen alapohjan kosteudenhallintaan. Järjestelmä parantaa alapohjan ilmanvaihtoa, auttaa pitämään kosteustasot turvallisella alueella, ehkäisee epäpuhtauksien kulkeutumista sisätiloihin ja tukee rakennuksen terveellisiä sekä turvallisia olosuhteita pitkäaikaisesti.
