S A B I
TALLER DE DISEÑO 4 & VANESSA YLDEFONSO BY NICOLE AQUINO-
INDICE
CAPÍTULO I CAPÍTULO II CAPÍTULO III CAPÍTULO IV CAÍTULO V CAPÍTULO VI CAPÍTULO VII CAPÍTULO VIII CAPÍTULO IX
INTRODUCCIÓN LINEAMIENTOS PLANO DE UBICACIÓN MAQUETA ENTORNO PLANOS ISOMÉTRICOS DETALLES RENDERS INTERIORES RENDERS EXTERIORES
LÁMINA RESUMEN
CAPÍTULO X 2 4 10 14 17 42 48 54 58 65
PERFIL ACADÉMICO
DATOS GENERALES
ESTUDIOS
PROYECTOS
NOMBRE Y APELLIDOS: EDAD: LUGAR DE NACIMIENTO: SECUNDARIOS: SUPERIORES: FACULTAD: CARRERA: VIVIENDA UNIFAMILIAR: VIVIENDA MÍNIMA: VIVIENDA TEMPORAL:
NICOLE AQUINO JULCAMORO 18 AÑOS CAJAMARCA SEGUNDO CABRERA MUÑOZ UNIVERSIDAD PRIVADA DEL NORTE ARQUITECTURA Y DISEÑO ARQUITECTURA Y DISEÑO DE INTERIORES
CAOS ARMÓNICO CASA A VN HOUSE
PERFIL ACADÉMICO
DATOS GENERALES
ESTUDIOS
PROYECTOS
NOMBRE Y APELLIDOS: EDAD: LUGAR DE NACIMIENTO: SECUNDARIOS: SUPERIORES: FACULTAD: CARRERA: VIVIENDA UNIFAMILIAR: VIVIENDA MÍNIMA: VIVIENDA TEMPORAL:
VANESSA YLDEFONSO LÓPEZ 18 AÑOS CAJAMARCA SEGUNDO CABRERA MUÑOZ UNIVERSIDAD PRIVADA DEL NORTE ARQUITECTURA Y DISEÑO ARQUITECTURA Y DISEÑO DE INTERIORES
CHAOS HOUSE CASA DEL LAGO VN HOUSE
CAPÍTULO I
1
INTRODUCCIÓN
EL OBJETIVO DE ESTE PROYECTO FUE PODER DISEÑAR UNA VIVIENDA HÍBRIDA QUE PUDIERA MEZCLARSE CON LA CIUDAD, PARA ELLO SE UTILIZARON DIVERSAS ESTRATEGIAS EN LAS QUE AHONDAREMOS MÁS ADELANTE
POR OTRA PARTE, A LO LARGO DEL PROCESO DE DISEÑO LOGRAMOS ENTENDER COMO FUNCIONA UN EDIFICIO MULTIFAMILIAR Y LLEGAR A UN RESULTADO IDÓNEO.
EN ESE SENTIDO, EN ESTA ETAPA DETALLAREMOS LOS ESPACIOS MÁS INTERESANTES GENERADOS EN LA ETAPA ANTERIOR.
2
CAPÍTULO II
3
LINEAMIENTOS
4
N N
OPORTUNIDAD: EL TERRENO NO PRESENTA PREEXISTENCIAS.
SOLUCIÓN: OPTAMOS POR AGREGAR NUESTRAS PROPIAS PREEXISTENCIAS COMO JARDINES Y ÁREAS VERDES
OPORTUNIDAD: USAR EL SOL, VIENTOS Y VISUALES A NUESTRO FAVOR
SOLUCIÓN: USAMOS DISTINTAS ALTURAS EN LOS VOLUMENES HACIENDO QUE AMBOS PUEDAN TENER UNA BUENA ILUMINACIÓN, VENTILACIÓN Y VISUALES
1 2 ENTORNO MAPEO DE EMPLAZAMIENTO 5
OPORTUNIDAD: GENERAR UN ESPACIO PÚBLICO.
SOLUCIÓN:
CONSIDERAMOS PLANTEAR UNA CLASE DE BOULEVARD QUE PUEDA CONECTAR EL PROYECTO CON LA CIUDAD Y POR OTRA PARTE, RECIBIR AL PÚBLICO QUE DESEE INGRESAR A LA ZONA COMERCIAL NOTA: EL TERRENO NO CUENTA CON COLINDANTES
ENTORNO MAPEO DE EMPLAZAMIENTO
N 3
6
N
PROBLEMA:
NO DESEAMOS INTERRUMPIR EL BOULEVARD CON UN ACCESO VEHICULAR SOLUCIÓN:
N
OPORTUNIDAD TERRENO EN ESQUINA
ZONIFICACIÓN Y ACCESIBILIDAD 7
1
OPTAMOS POR GENERAR EL ACCESO VEHICULAR COMERCIAL EN LA PARTE TRASERA/LATERAL DE ESTA FORMA EXISTIRÁ UNA CIRCULACIÓN FLUIDA. 2
SOLUCIÓN: DECIDIMOS APROVECHAR ESTA CUALIDAD DEL TERRENO UBICANDO EL EDIFICIO COMERCIAL EN LA ESQUINA HACIENDO QUE ESTE PUEDA RESALTAR MÁS Y SEA DE FÁCIL ACCESO.
N N
PROBLEMA: GRAN CANTIDAD DE METROS DE RETIRO
SOLUCIÓN: DECIDIMOS USAR ESTOS METROS PLANTEANDO JARDINES U ÁREAS VERDES QUE PUEDAN ENRIQUECER EL PROYECTO EN VISUALES
PROBLEMA: ESTACIONAMIENTOS MUY AMPLIOS
SOLUCIÓN: OPTAMOS POR ORGANIZAR LOS ESTACIONAMIENTOS SUBTERRÁNEAMENTE, DE ESTA FORMA NO TOMARÁN EL ESPACIO SUPERIOR DESTINADO A LAS ÁREAS VERDES
1 2 NORMA Y PARÁMETROS URBANÍSTICOS 8
CAPÍTULO III
9

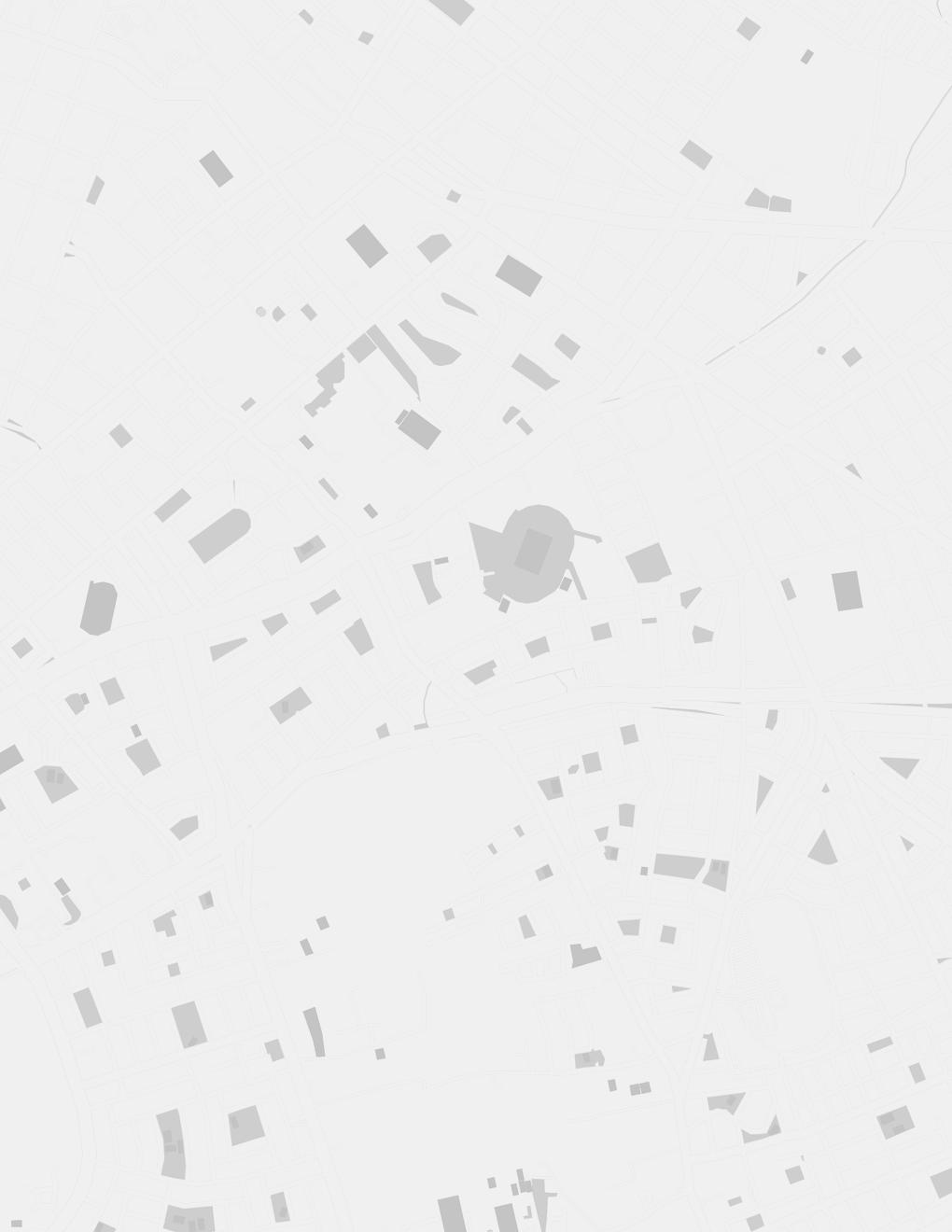

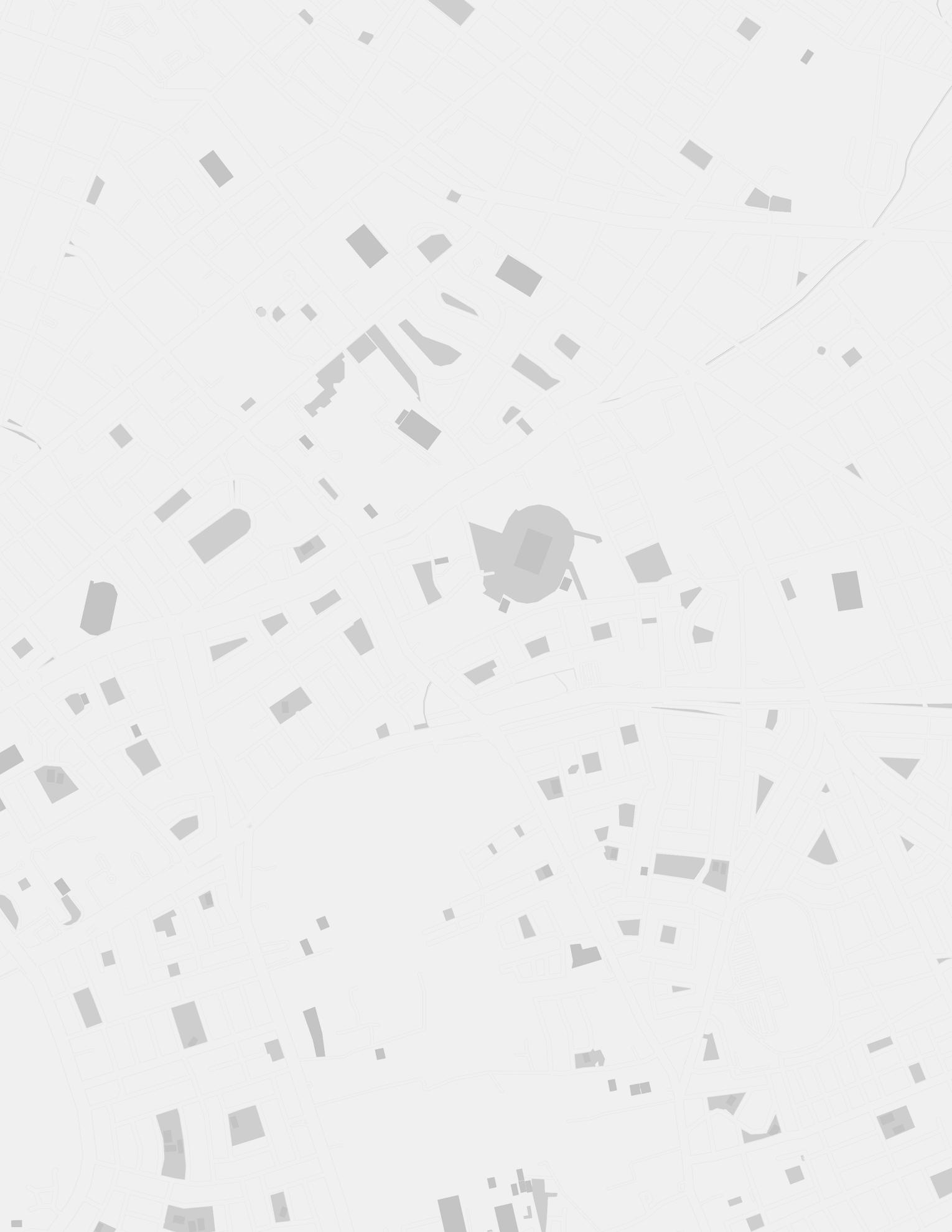

PLANO DE UBICACIÓN
10

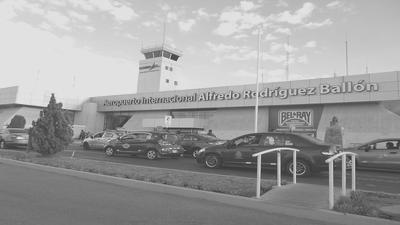

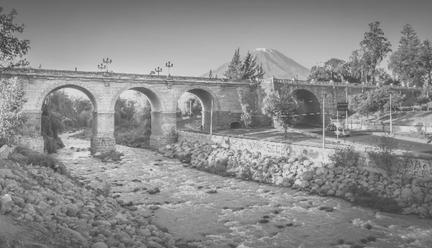

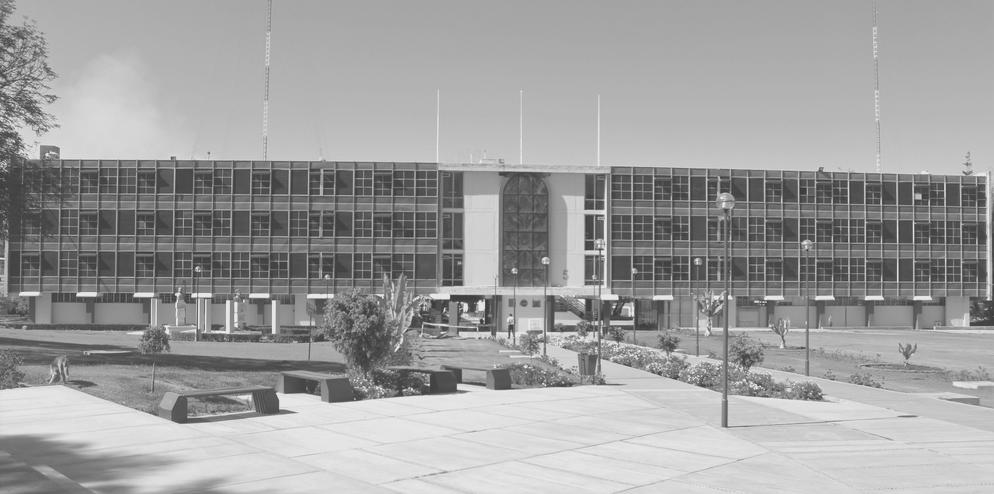

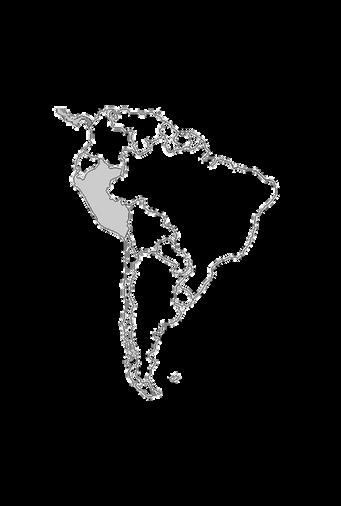

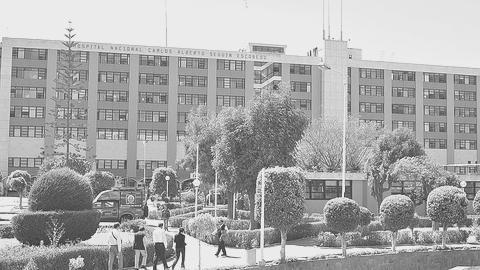

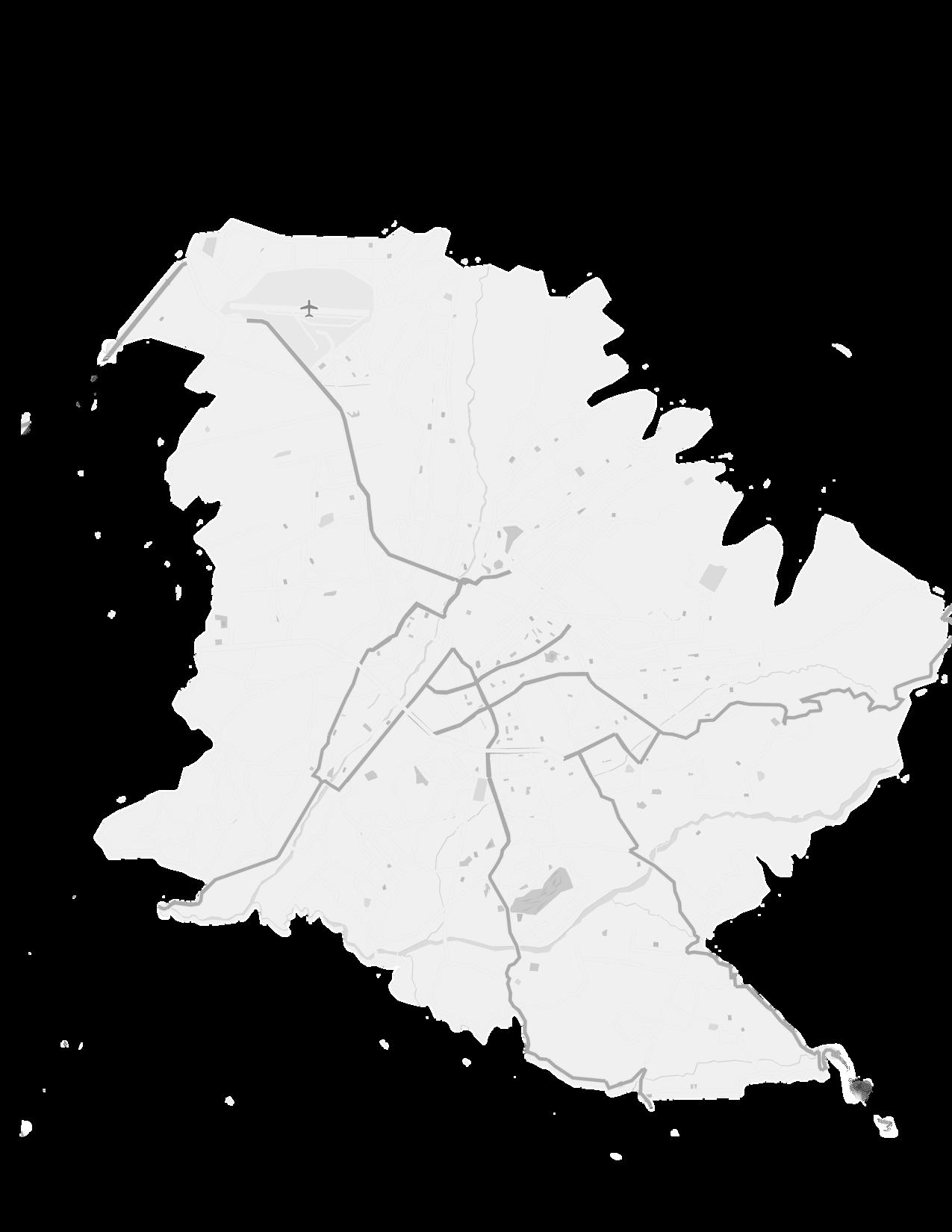

DPTO AREQUIP PERÚ PROV AREQU N 1 2 3 4 6 7 1 Plaza de Armas 2 Aeropuerto Internacional Alfredo Rodríguez Ballón 3 Hospital Nacional Carlos Alberto Seguin Escobedo 4 Universidad Nacional de San Agustin de Arequipa 5 Estadio Melgar 5 6 Puente Grau 11
UBICACIÓN: AV. LOS INCAS Y AV. LAMBRAMANI ÁREA DEL TERRENO: 6500 M2 ZONIFICACIÓN: RESIDENCIAL DENSIDAD ALTA LINDEROS:
12
CAPÍTULO IV
13

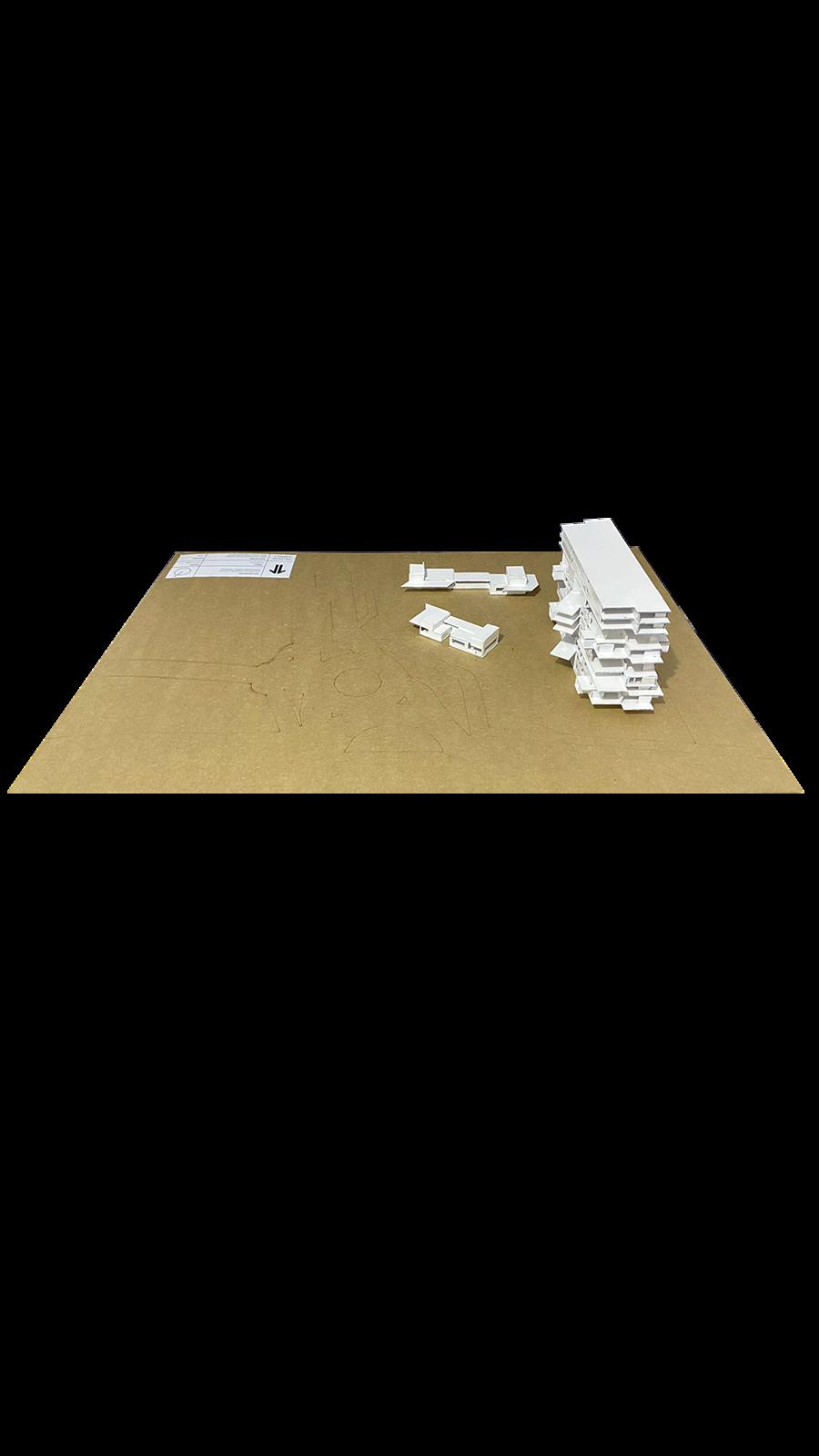

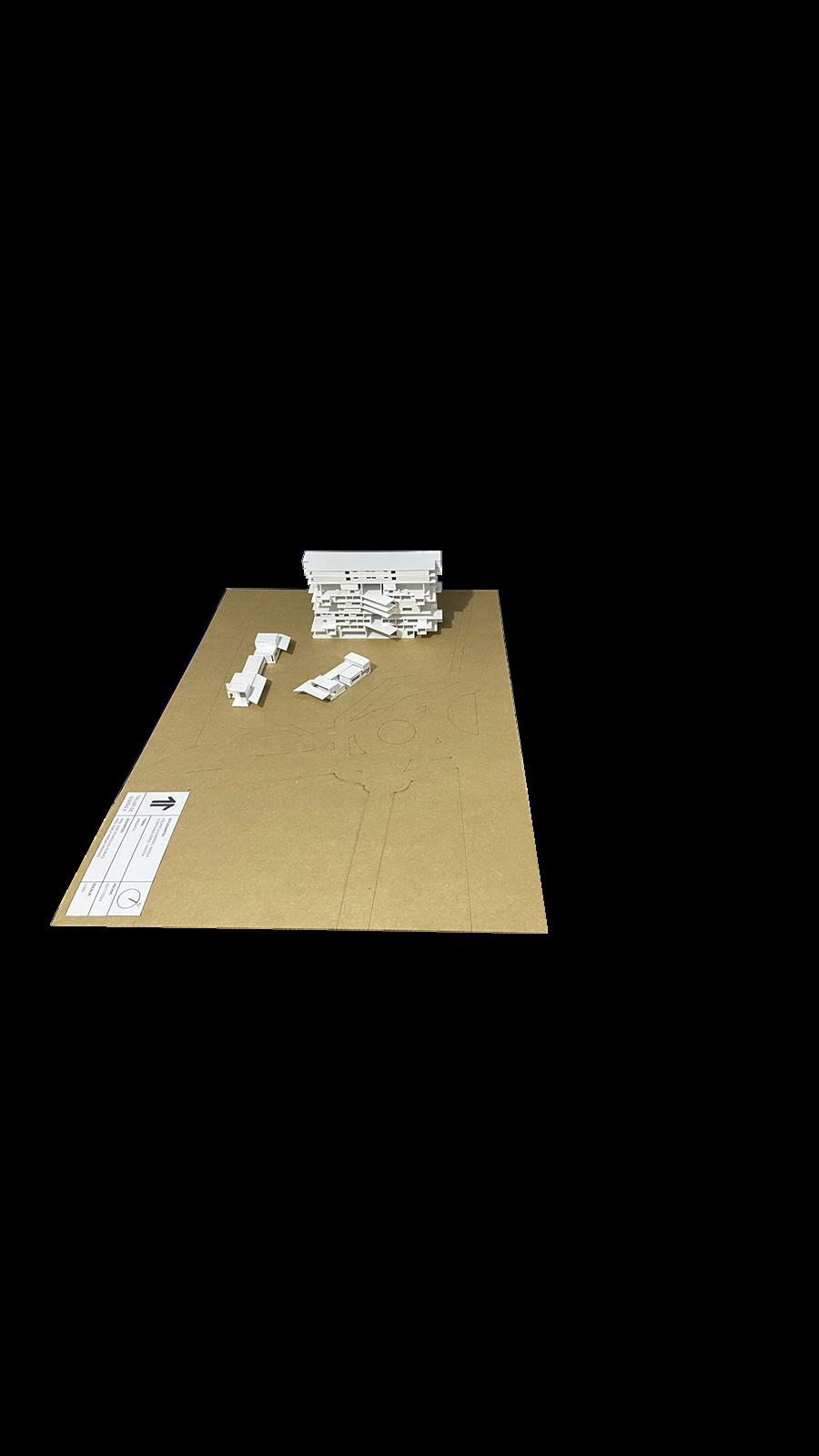

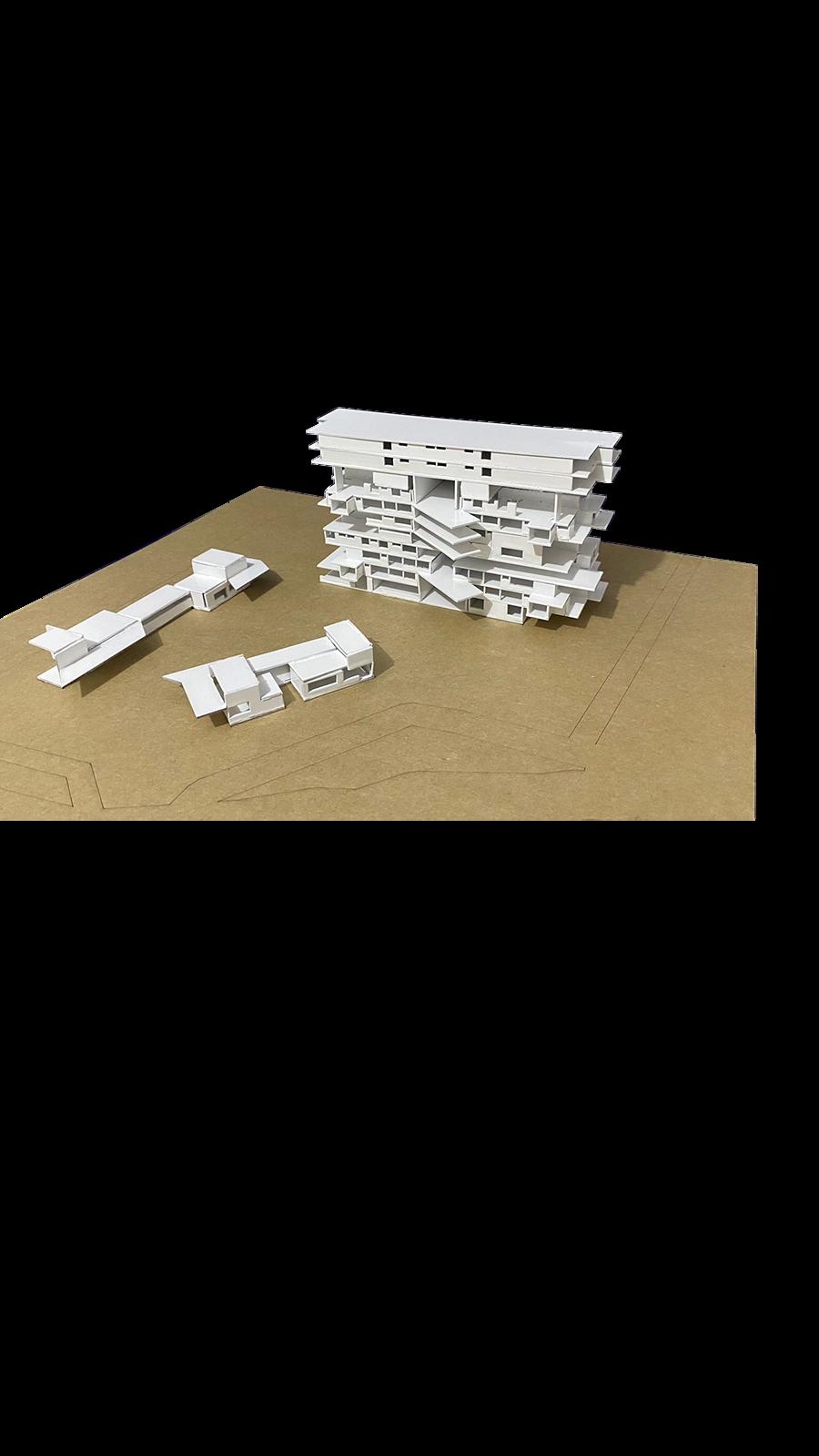

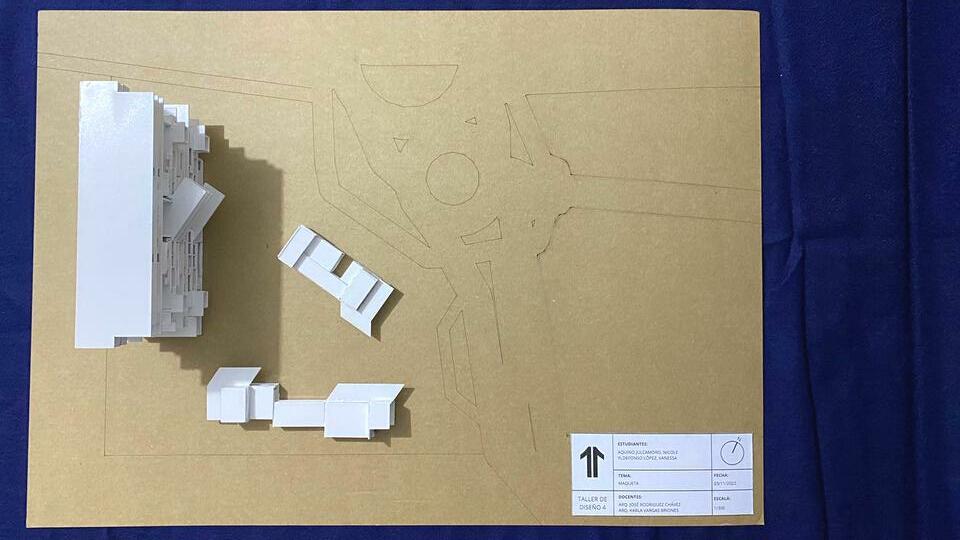

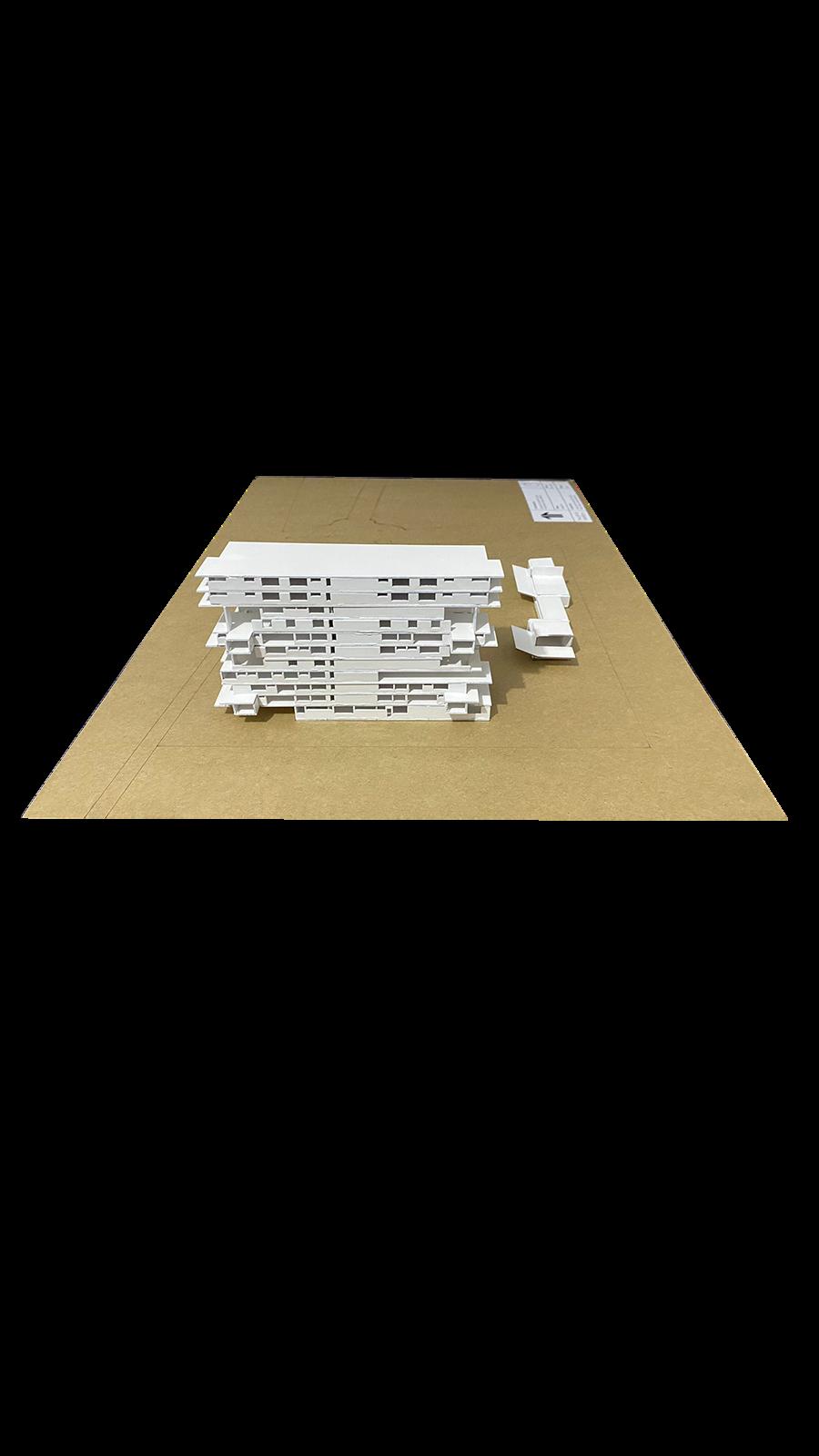

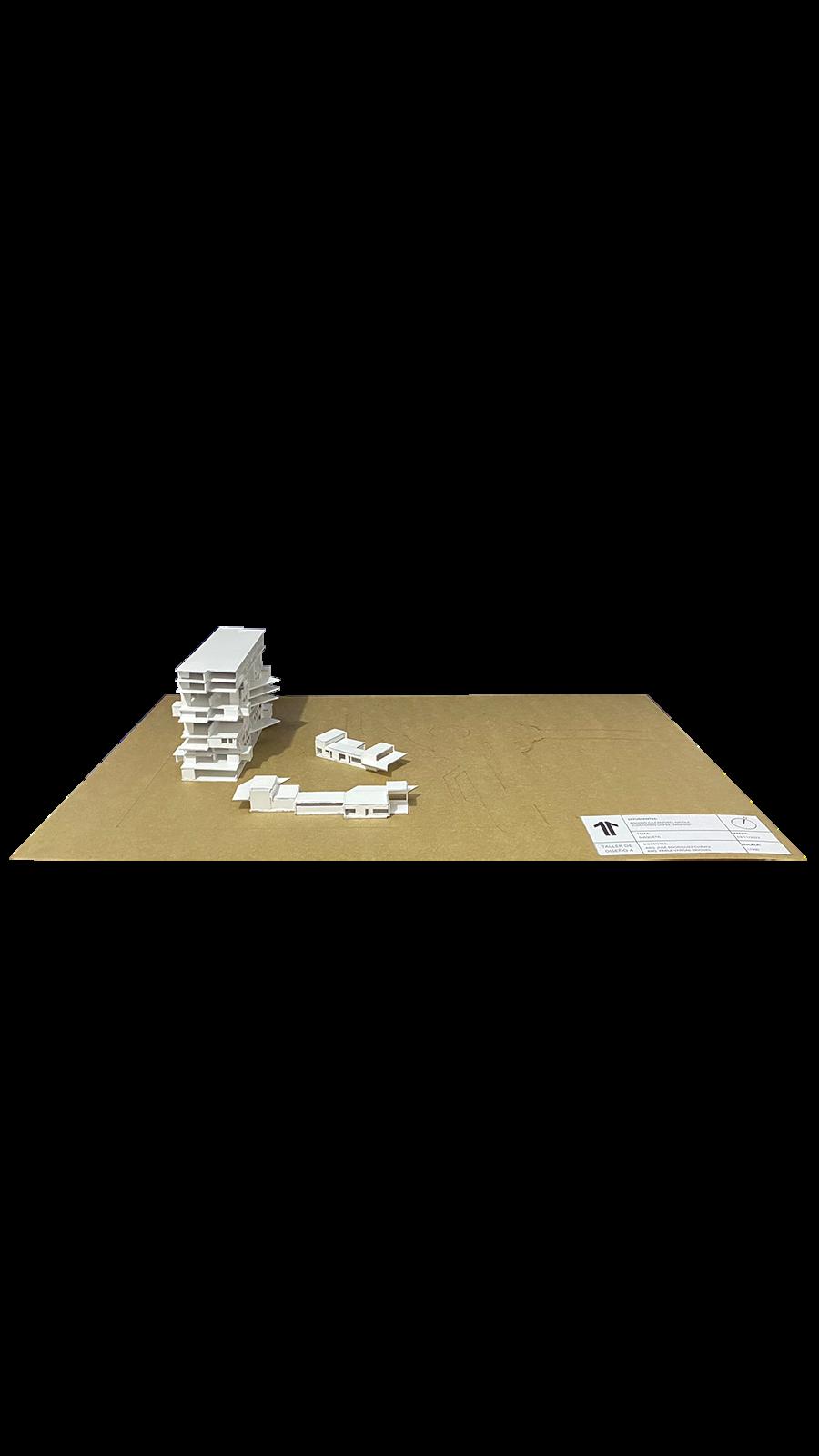

MAQUETA ENTORNO
14
15
16
CAPÍTULO V
17

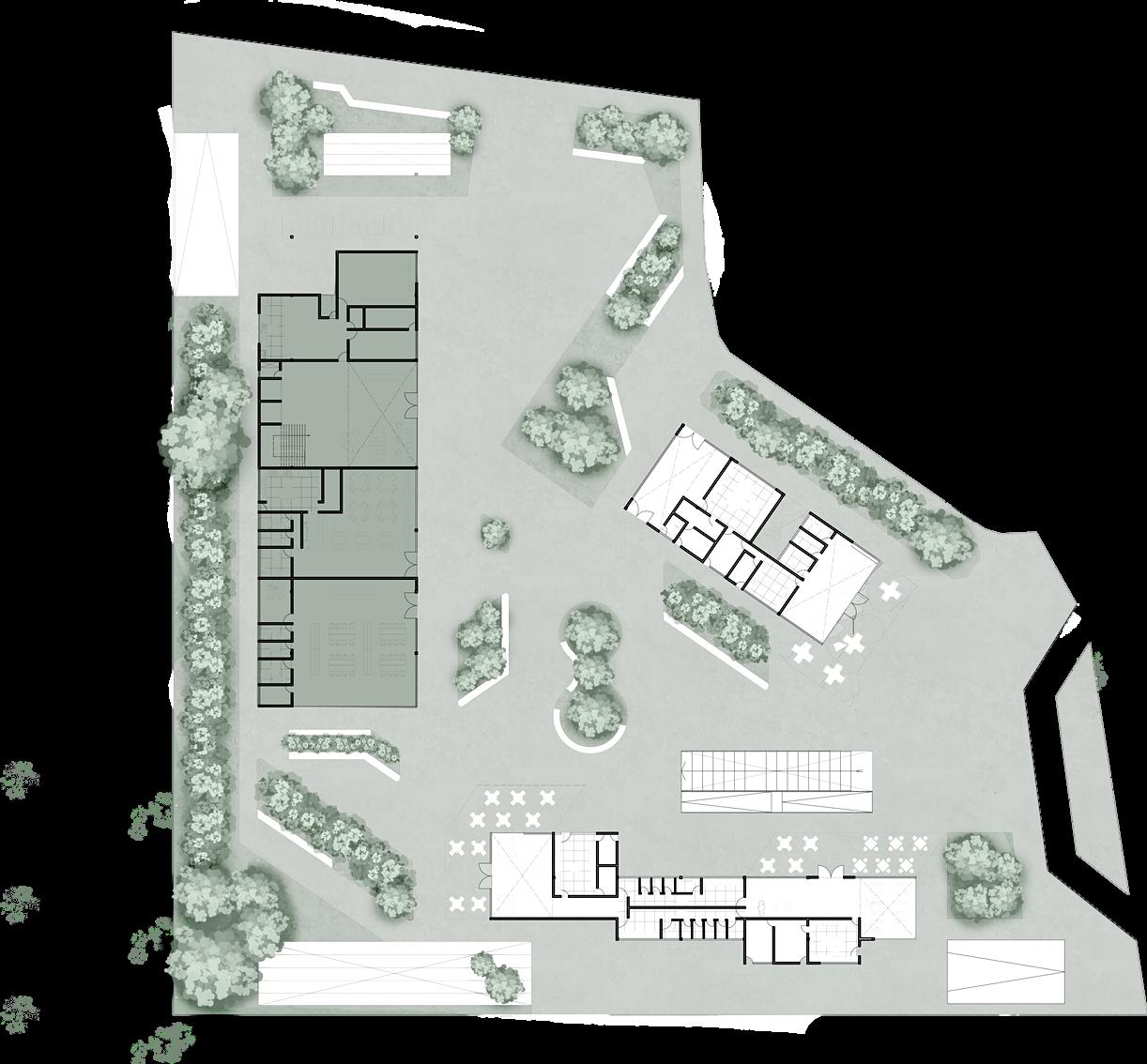

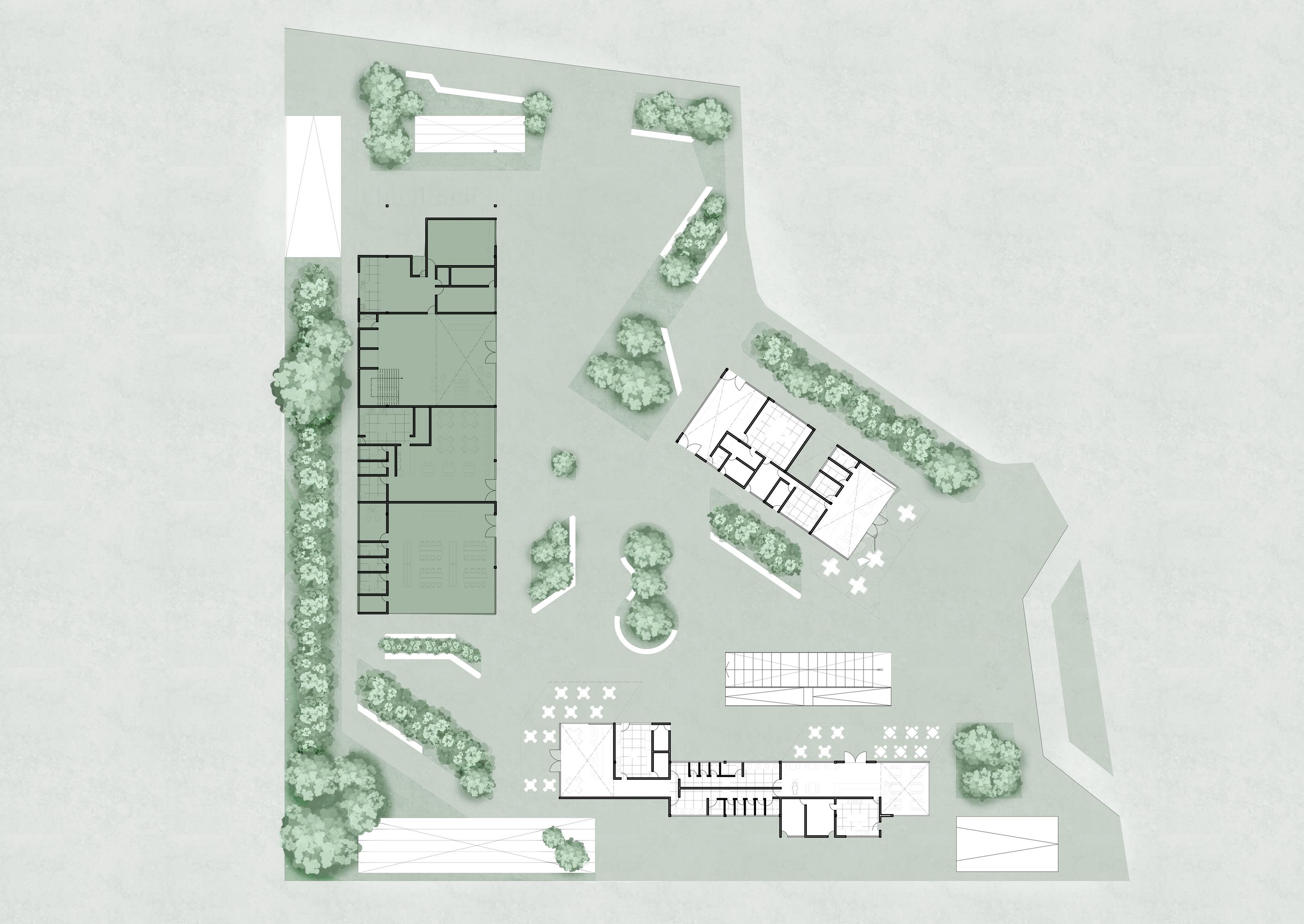

PLANO GENERAL
18
N 19
SECTOR 20

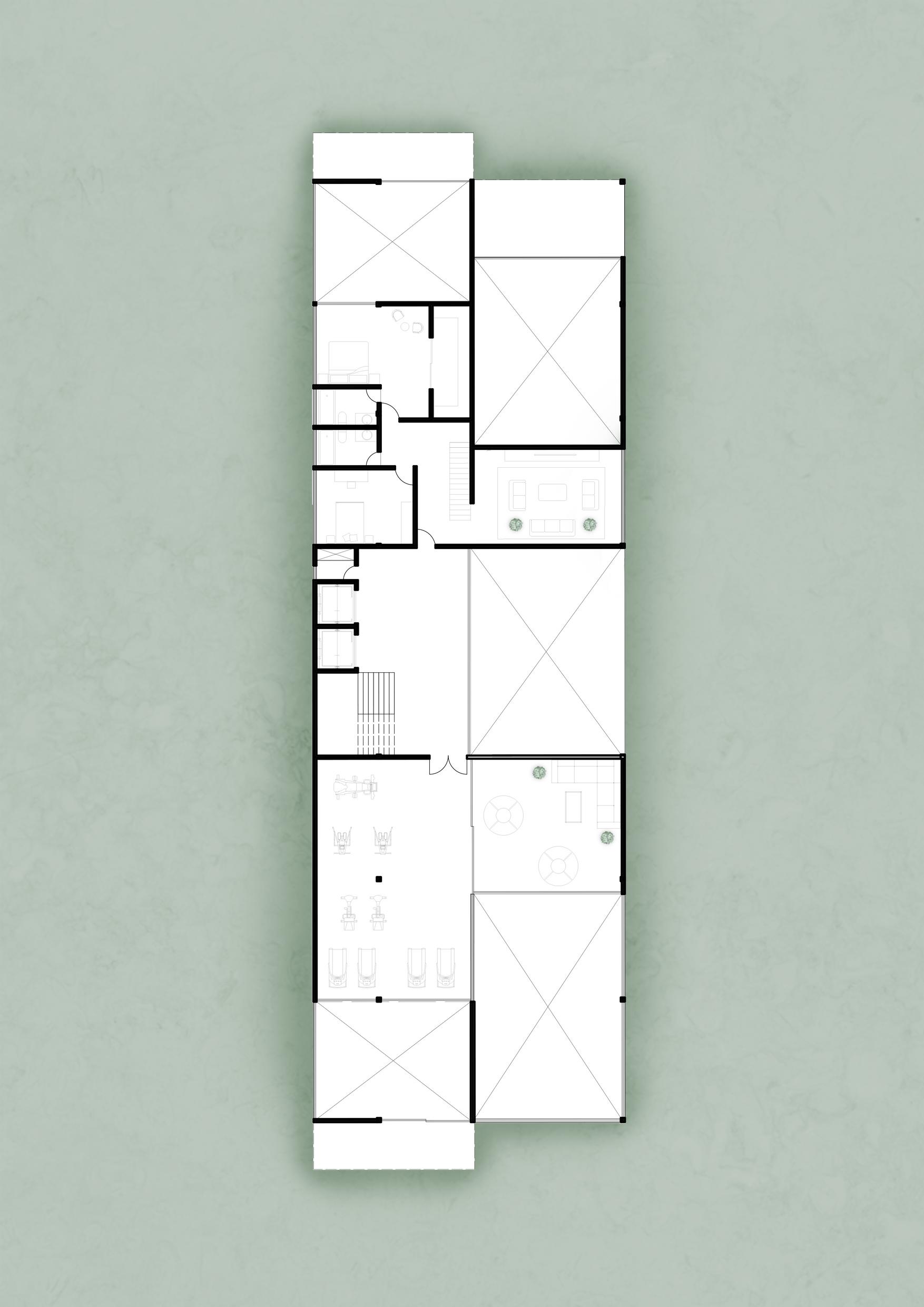

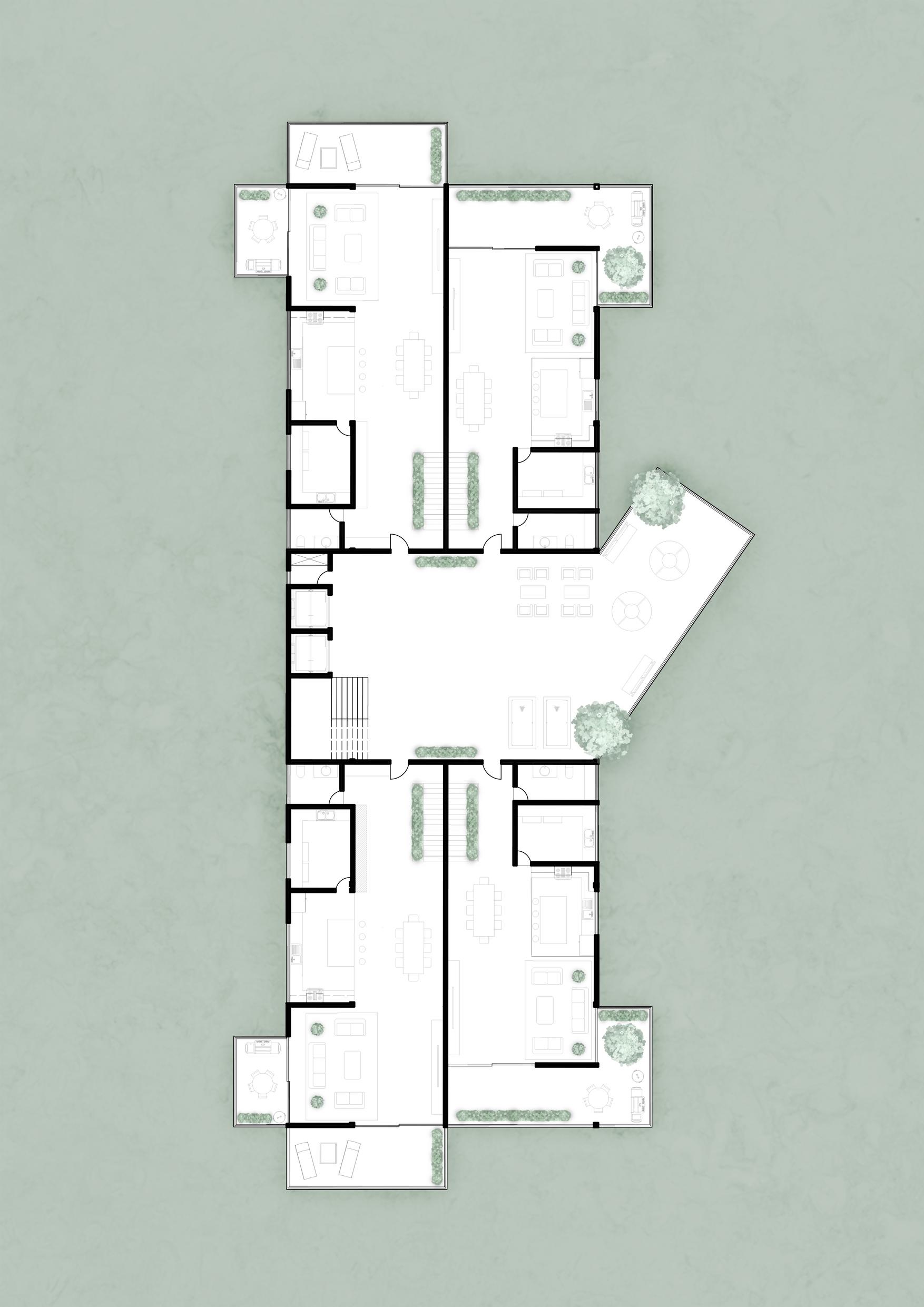

PLANOS DE SECTOR
21

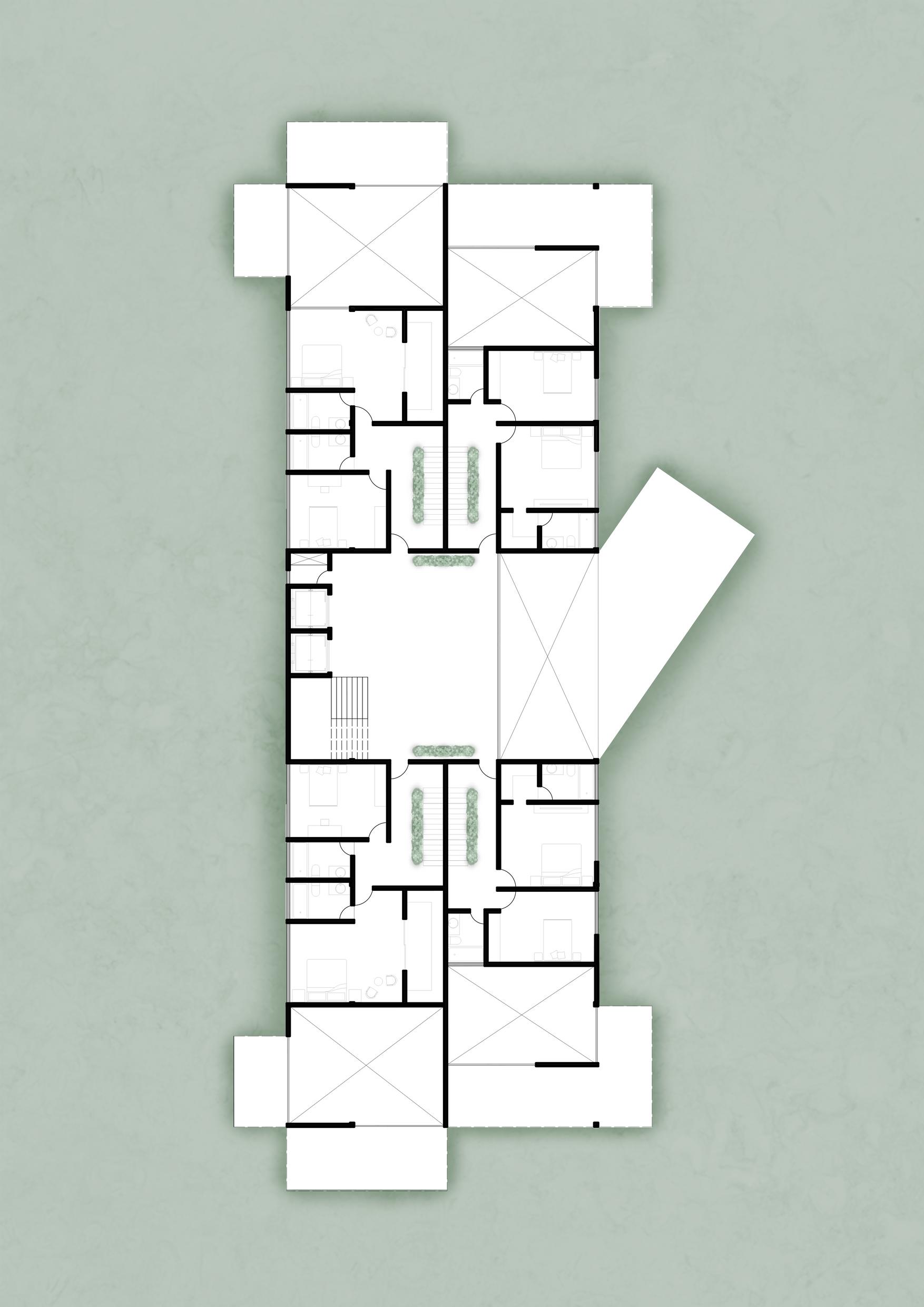

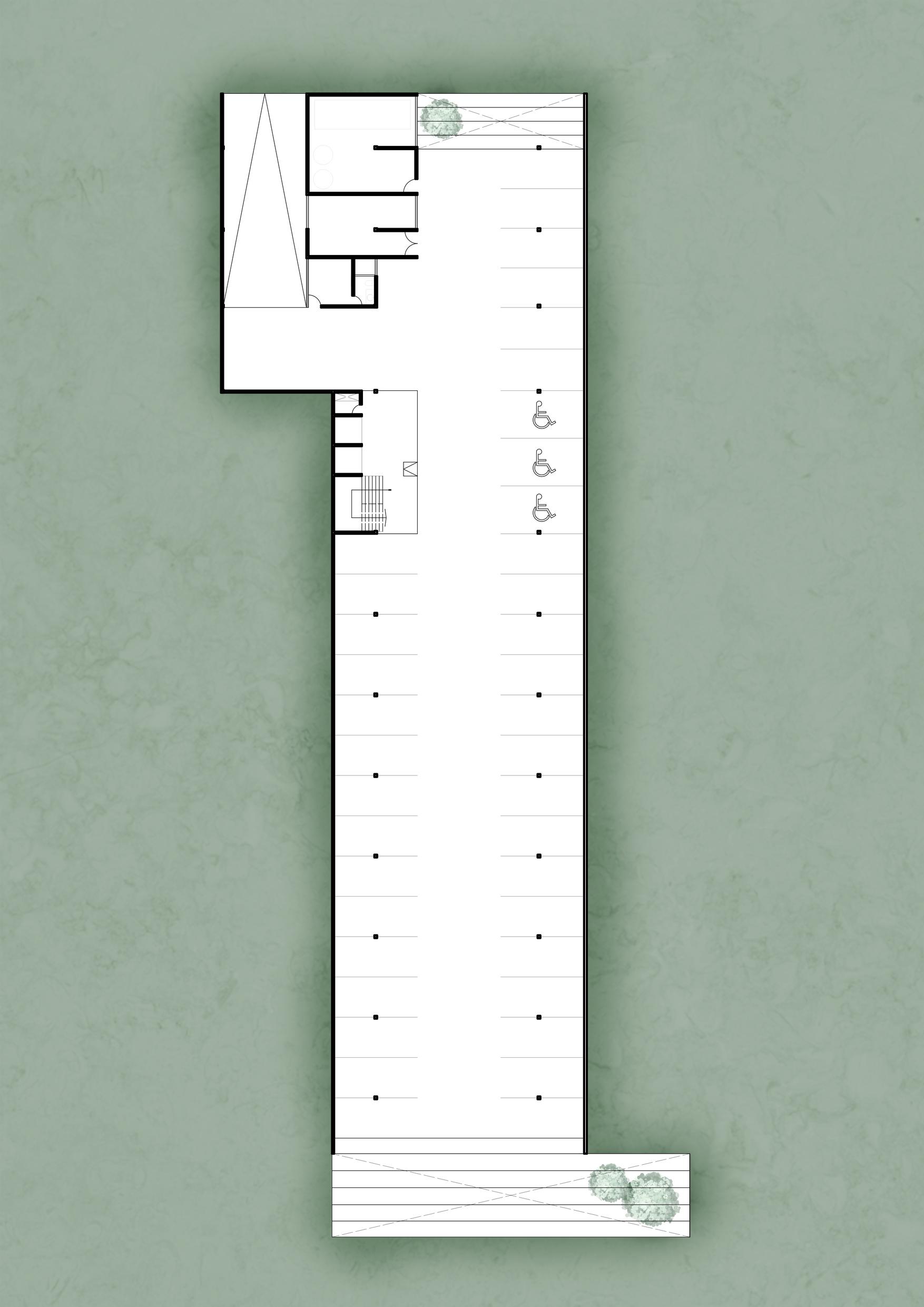

N PLANTA BAJA N PLANOLLAVE
ESTACIONAMIENTO

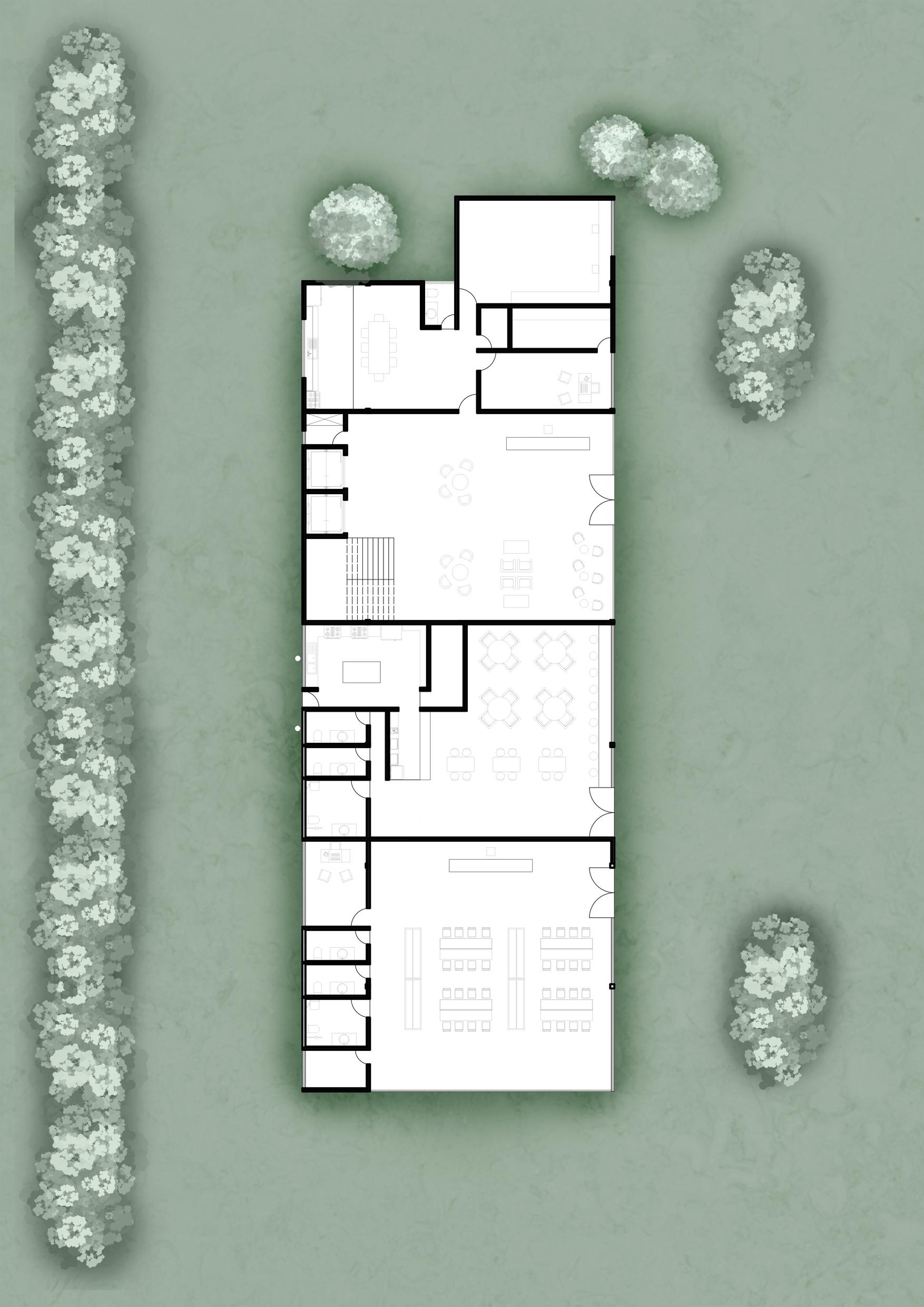

N PRIMER PLANTA 23
BIBLIOTECA CAFETERPIA RECEPCIÓN SEGURIDAD ADMINISTRACIÓN
N N SEGUNDA PLANTA PLANOLLAVE 24
FLAT FLAT FLAT HALL
FLAT
N TERCERA PLANTA 25 HALL FLAT FLAT FLAT FLAT TERRAZA

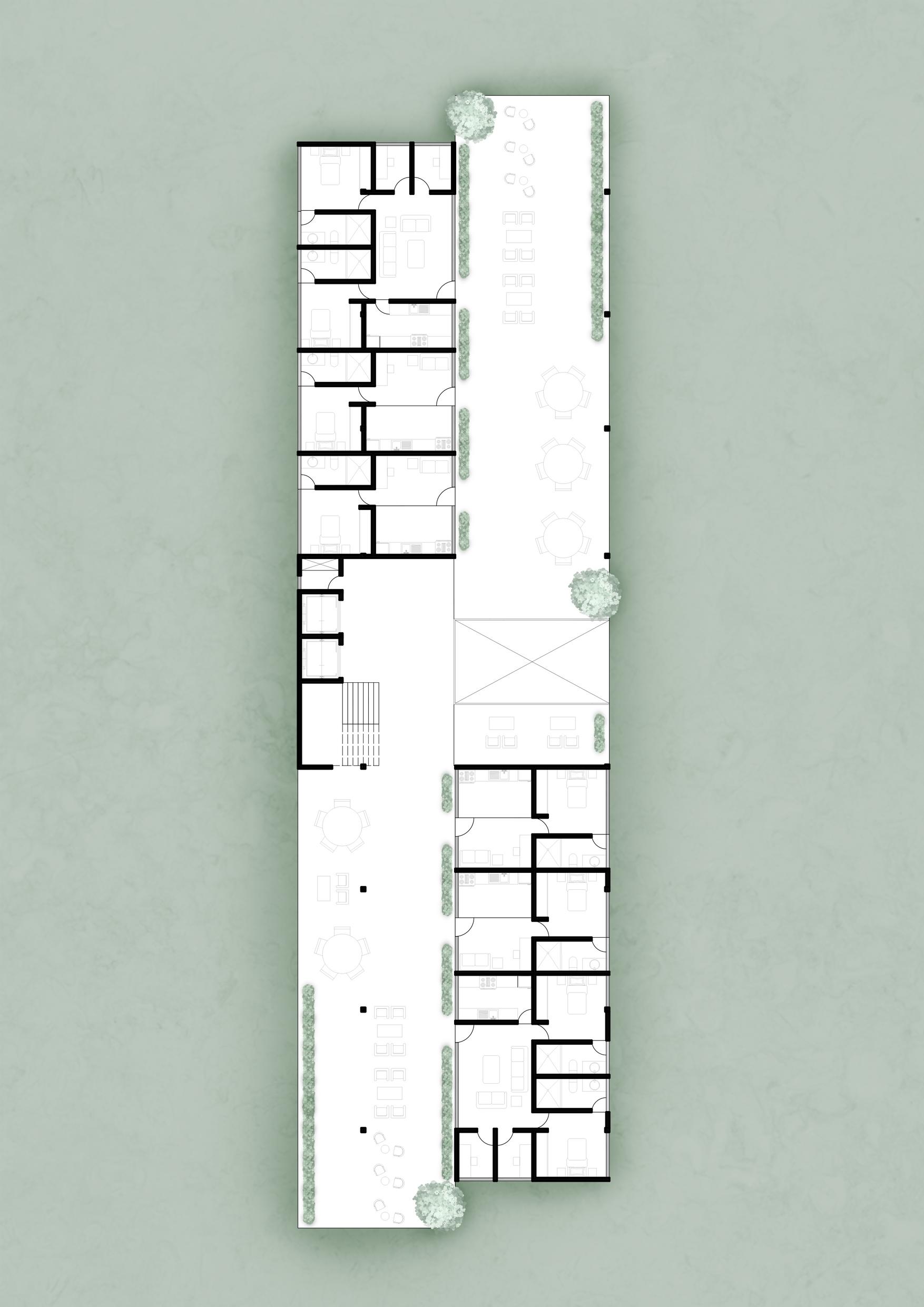

N CUARTA PLANTA N PLANOLLAVE HALL TERRAZA TERRAZA LOFT LOFT LOFT LOFT LOFT LOFT

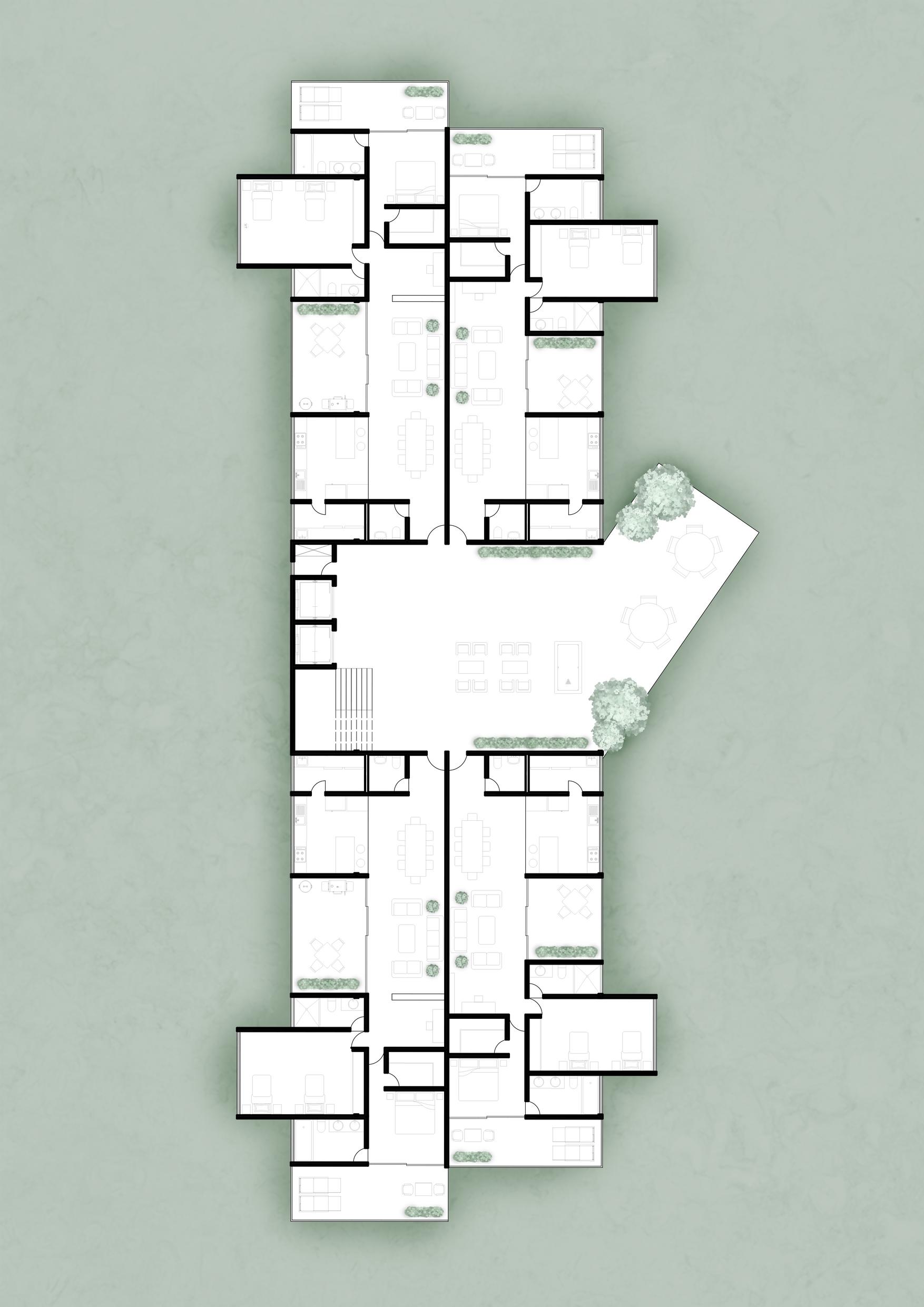

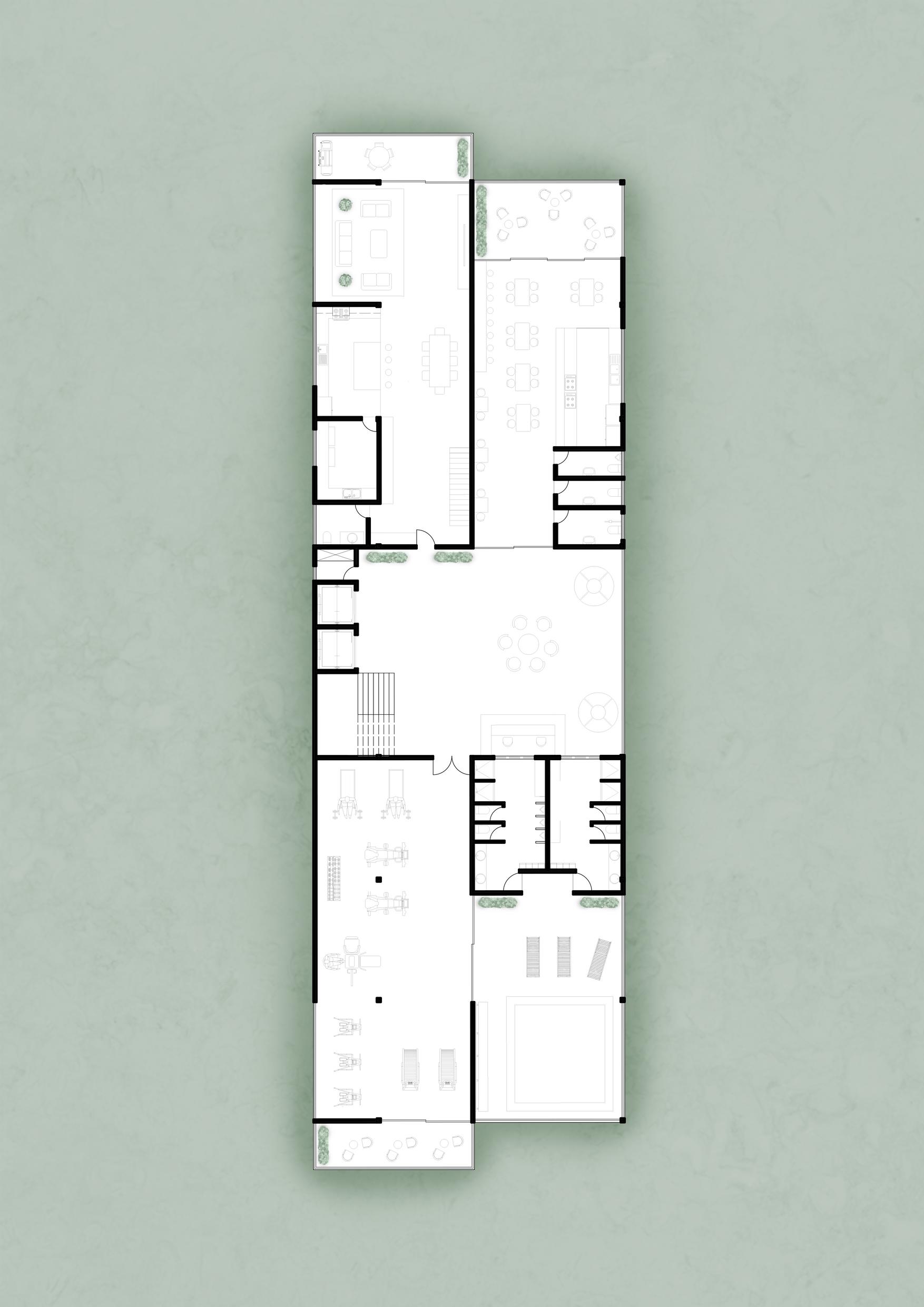

N QUINTA PLANTA 27
HALL PISCINA
GIMNASIO
DUPLEX COMEDOR
DUPLEX HALL GIMNASIO
ÁREA DE DESCANSO
N SEXTA PLANTA N PLANOLLAVE
N SÉPTIMA PLANTA 29 FLAT FLAT FLAT FLAT HALL TERRAZA

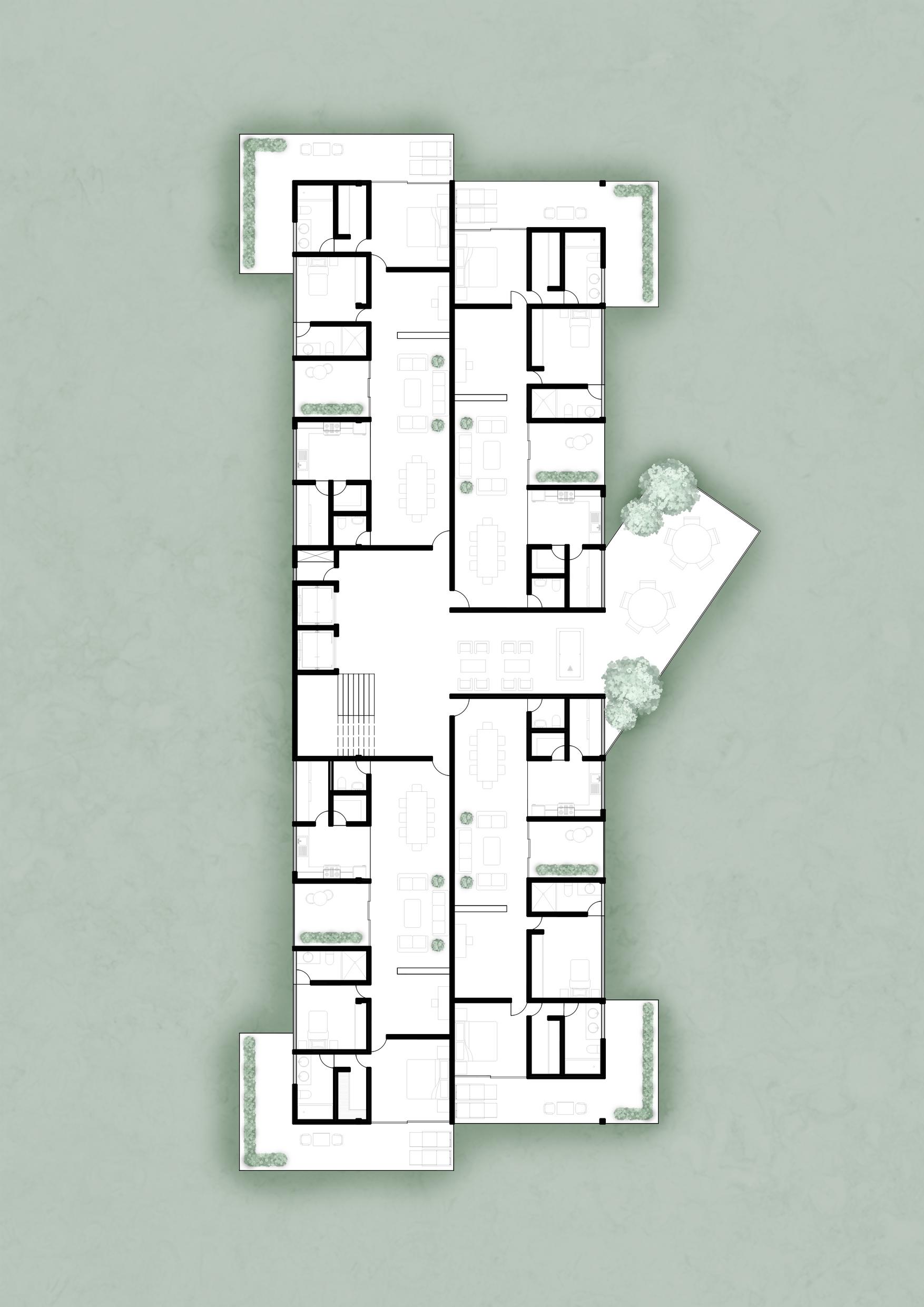

N OCTAVA PLANTA N PLANOLLAVE HALL TERRAZA DUPLEX DUPLEX DUPLEX DUPLEX
N NOVENA PLANTA 31 HALL TERRAZA DUPLEX DUPLEX DUPLEX DUPLEX

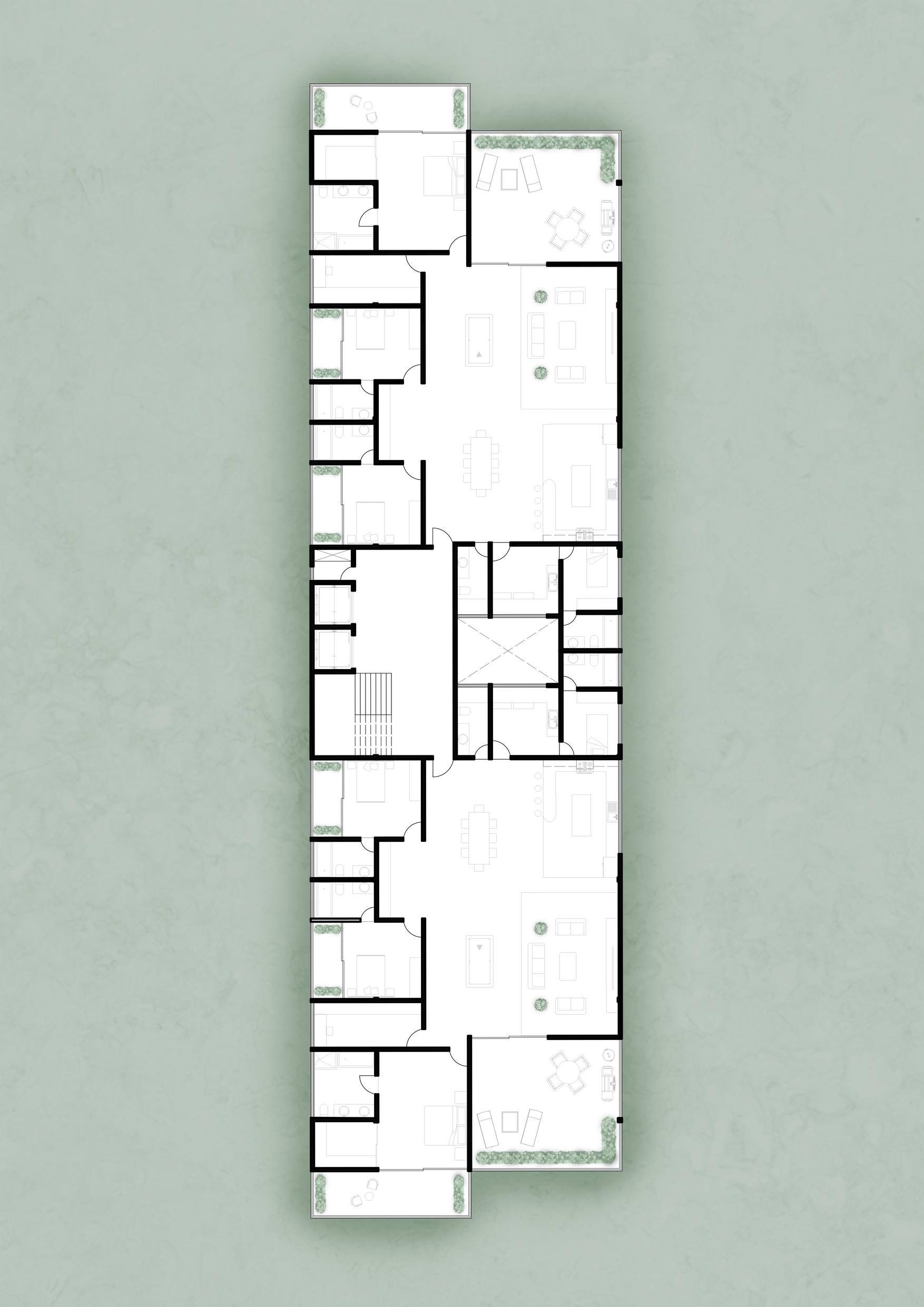

N DÉCIMA Y ONCEAVA PLANTA N PLANOLLAVE HALL PENTHOUSE PENTHOUSE

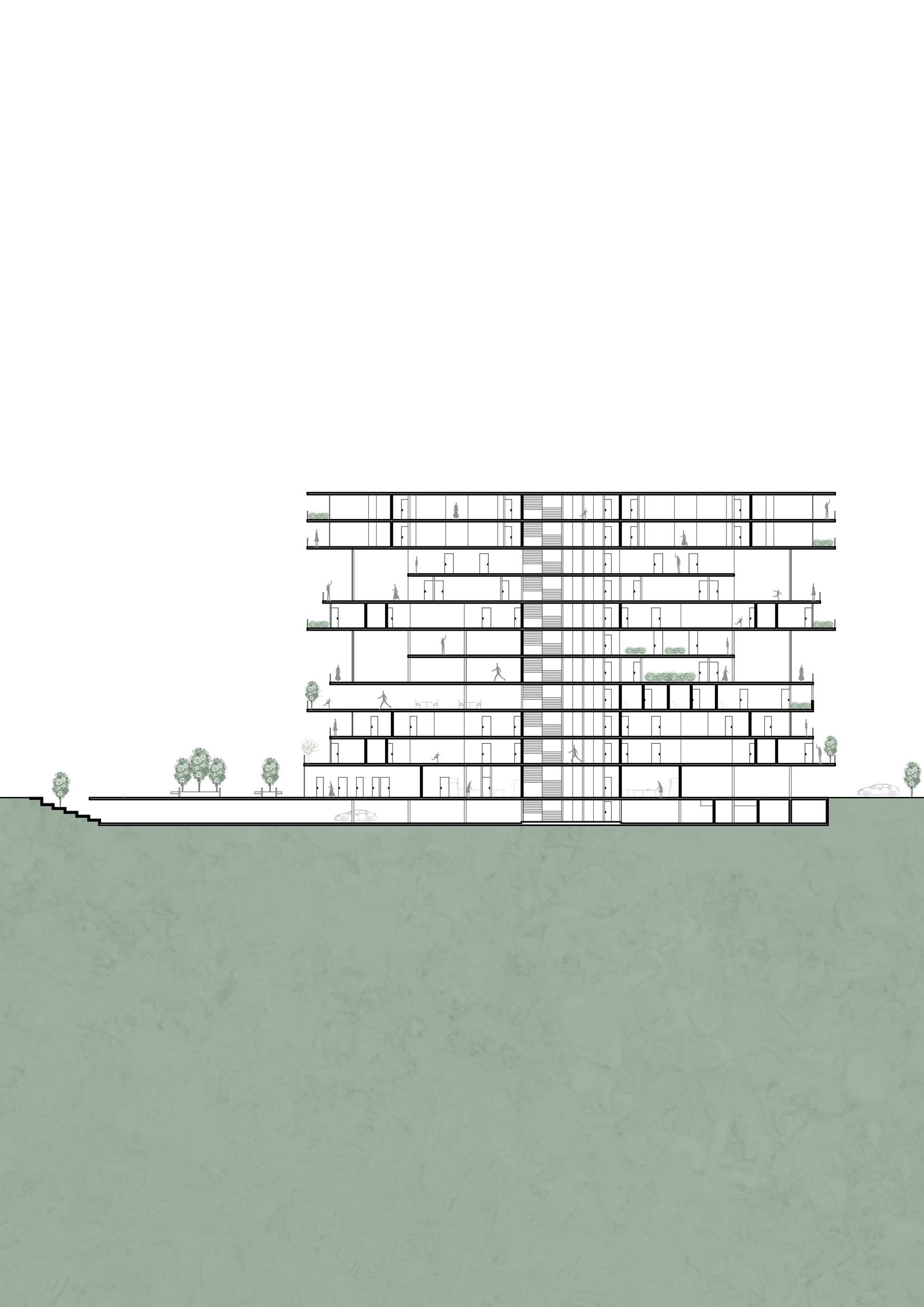

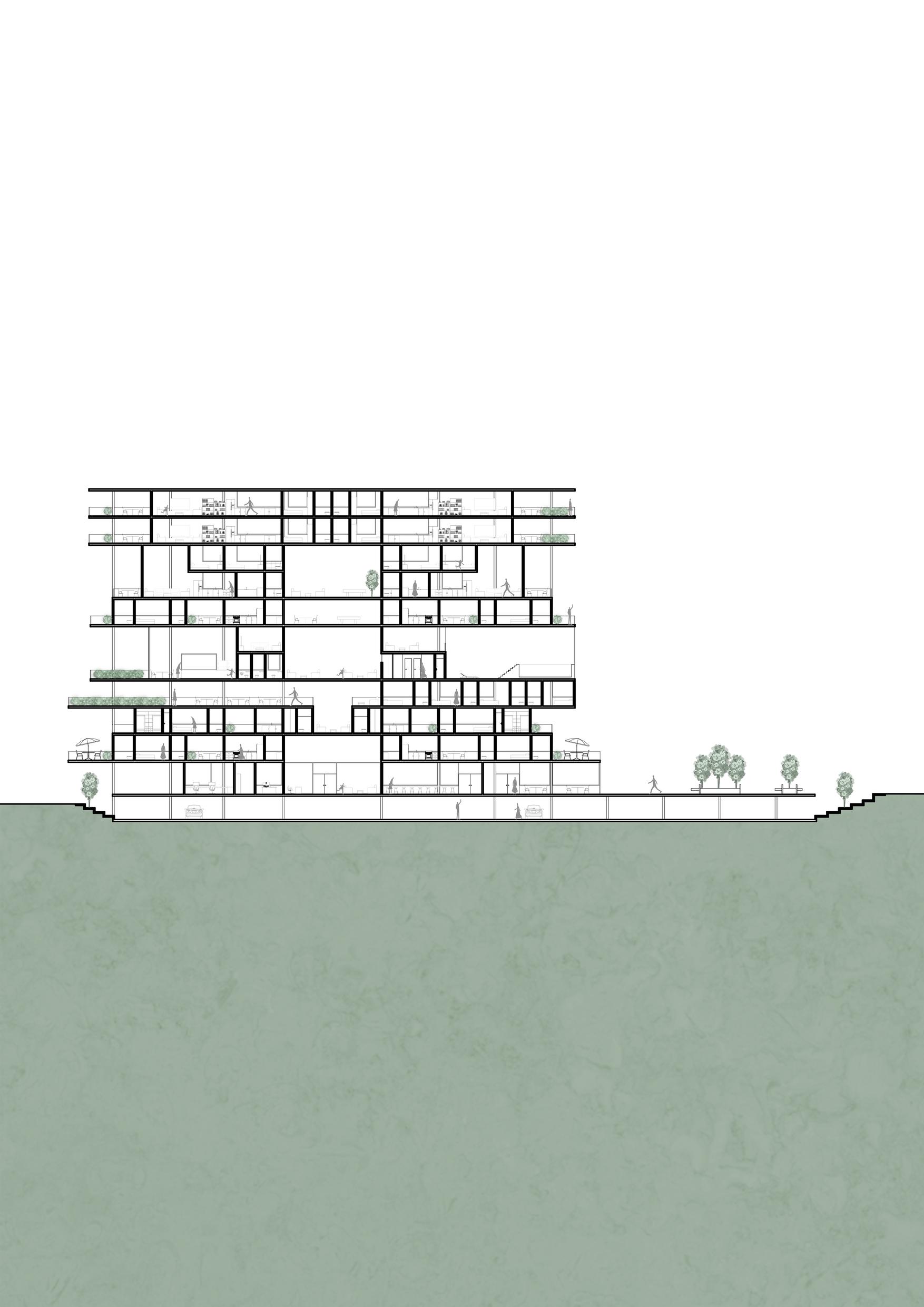

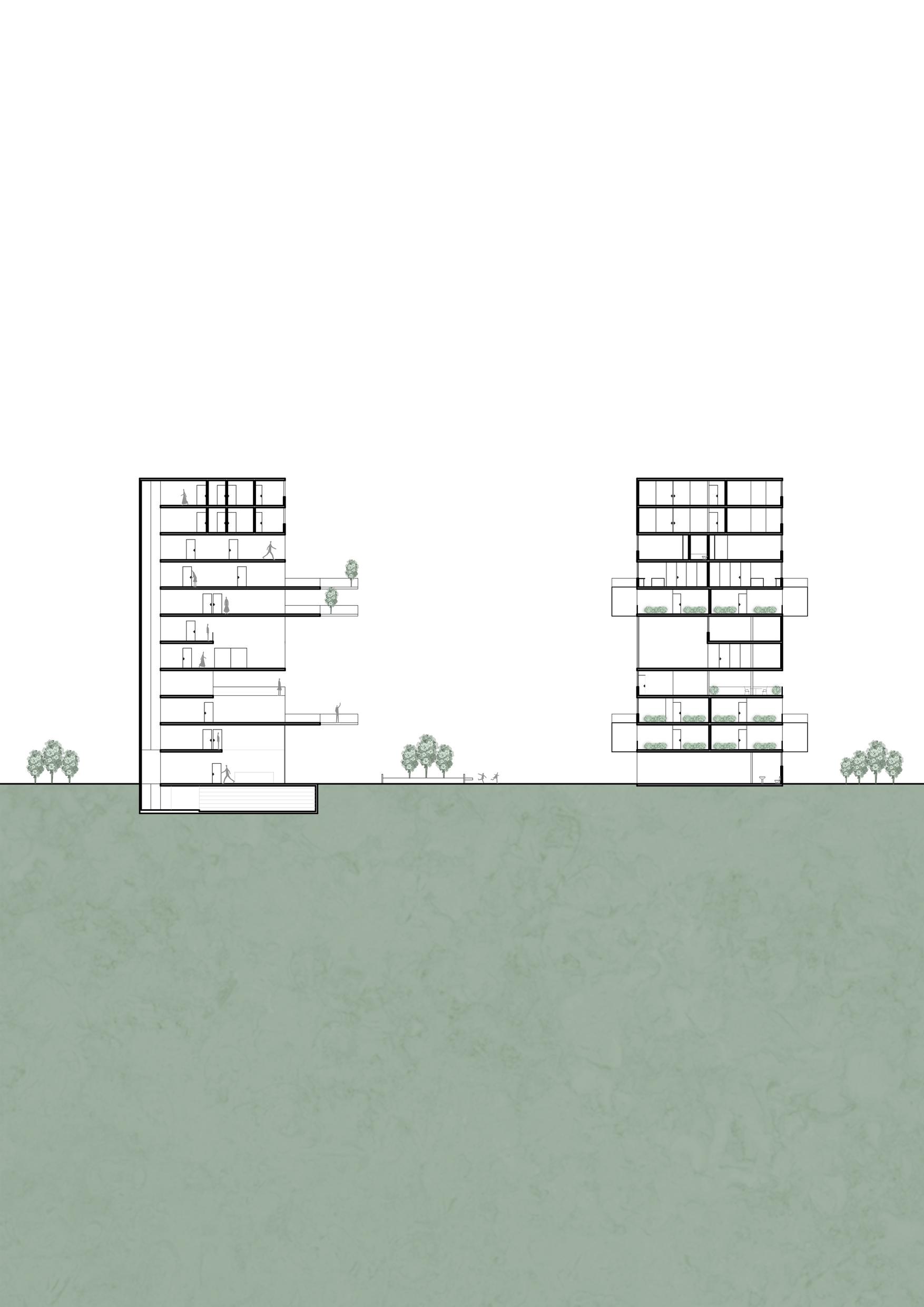

CORTES
33
B B C C D A D A
34
CORTE B B CORTE C C
B B C C D A D A
35
CORTE B B
B B C C D A D A 36

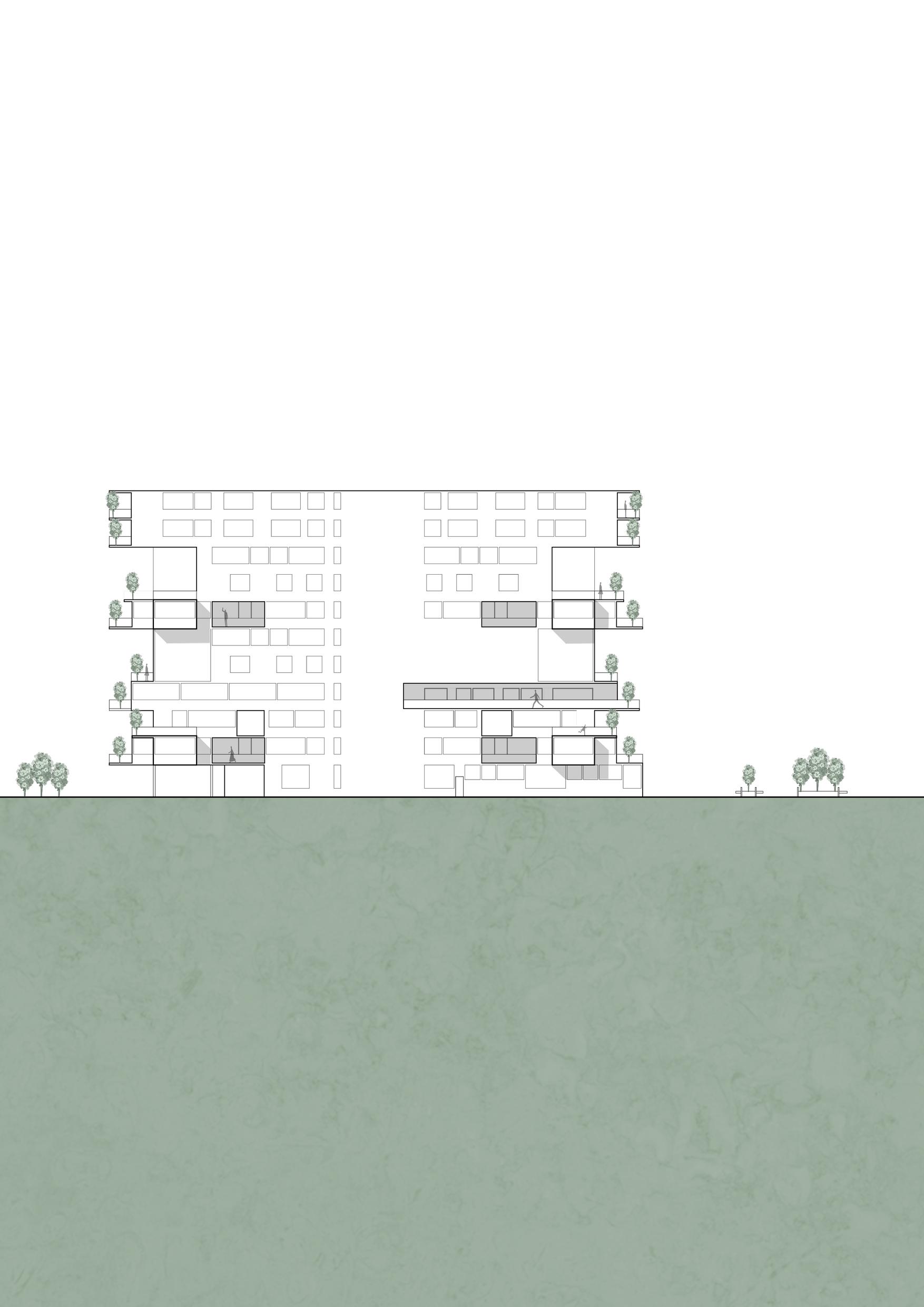

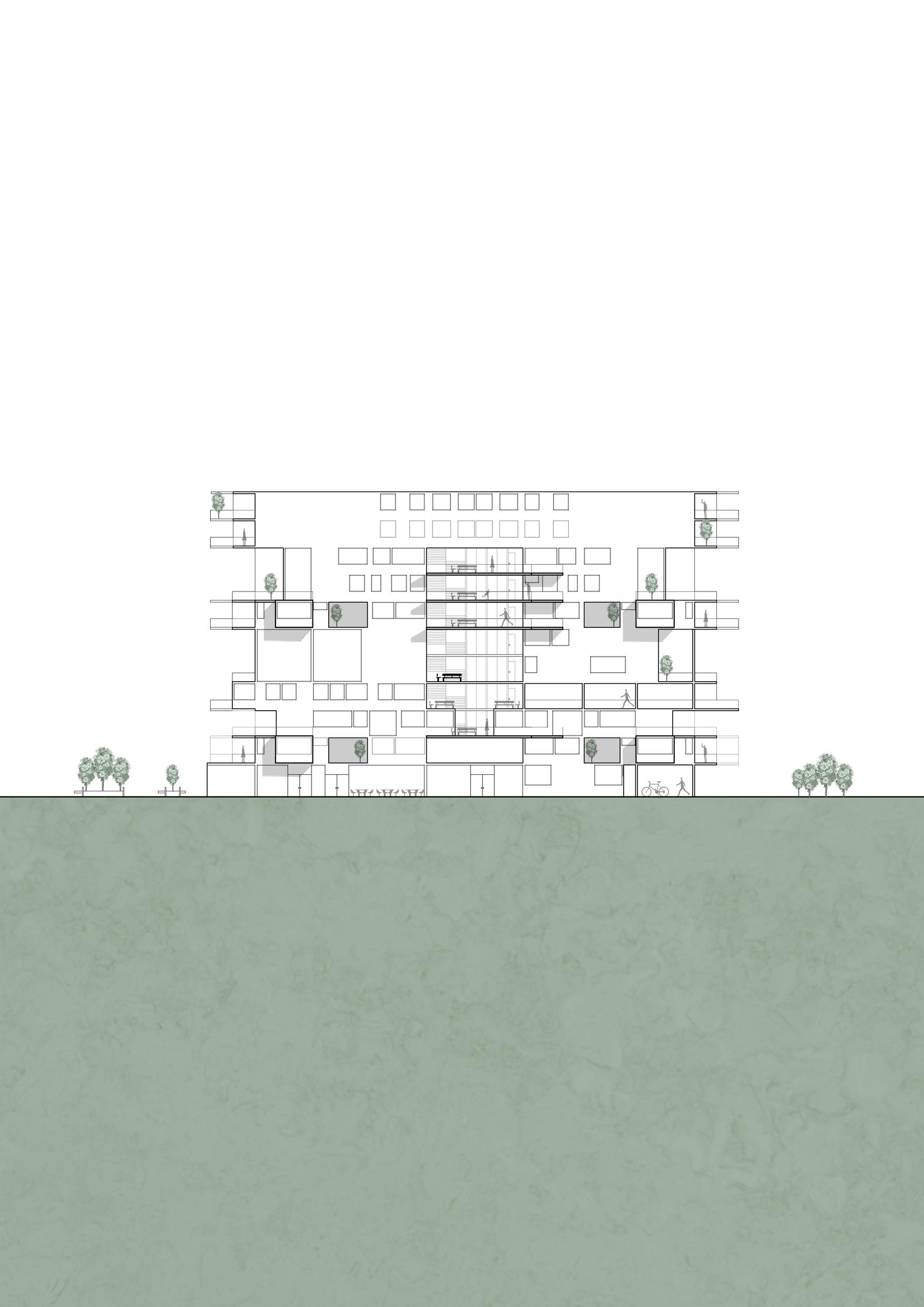

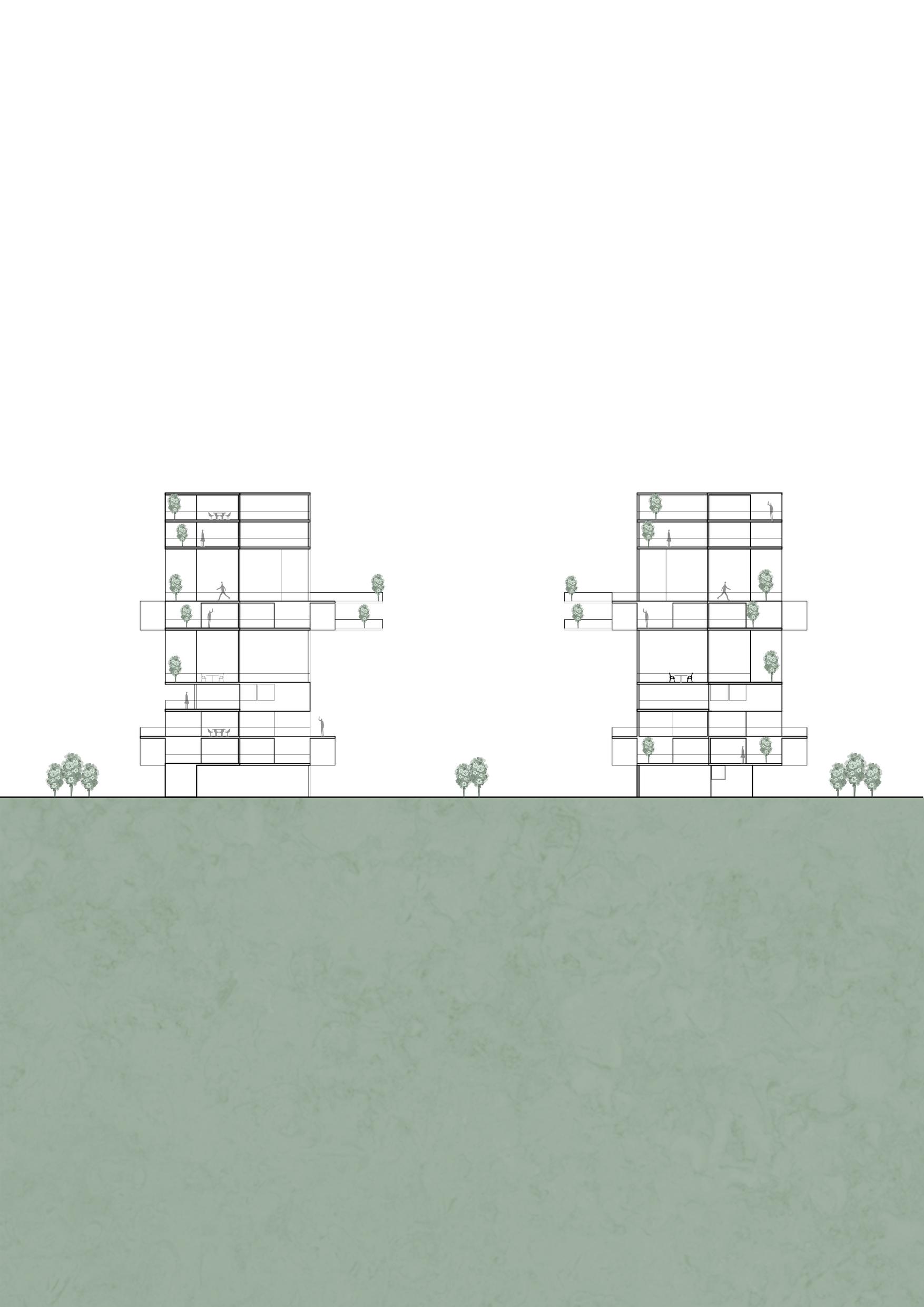

ELEVACIONES
37
ELEVACIÓN 1 ELE 1 3 2 4 38
ELEVACIÓN 3 1 3 2 4 39
ELEVACIÓN 4 1 3 2 4 40
CAPÍTULO VI
41

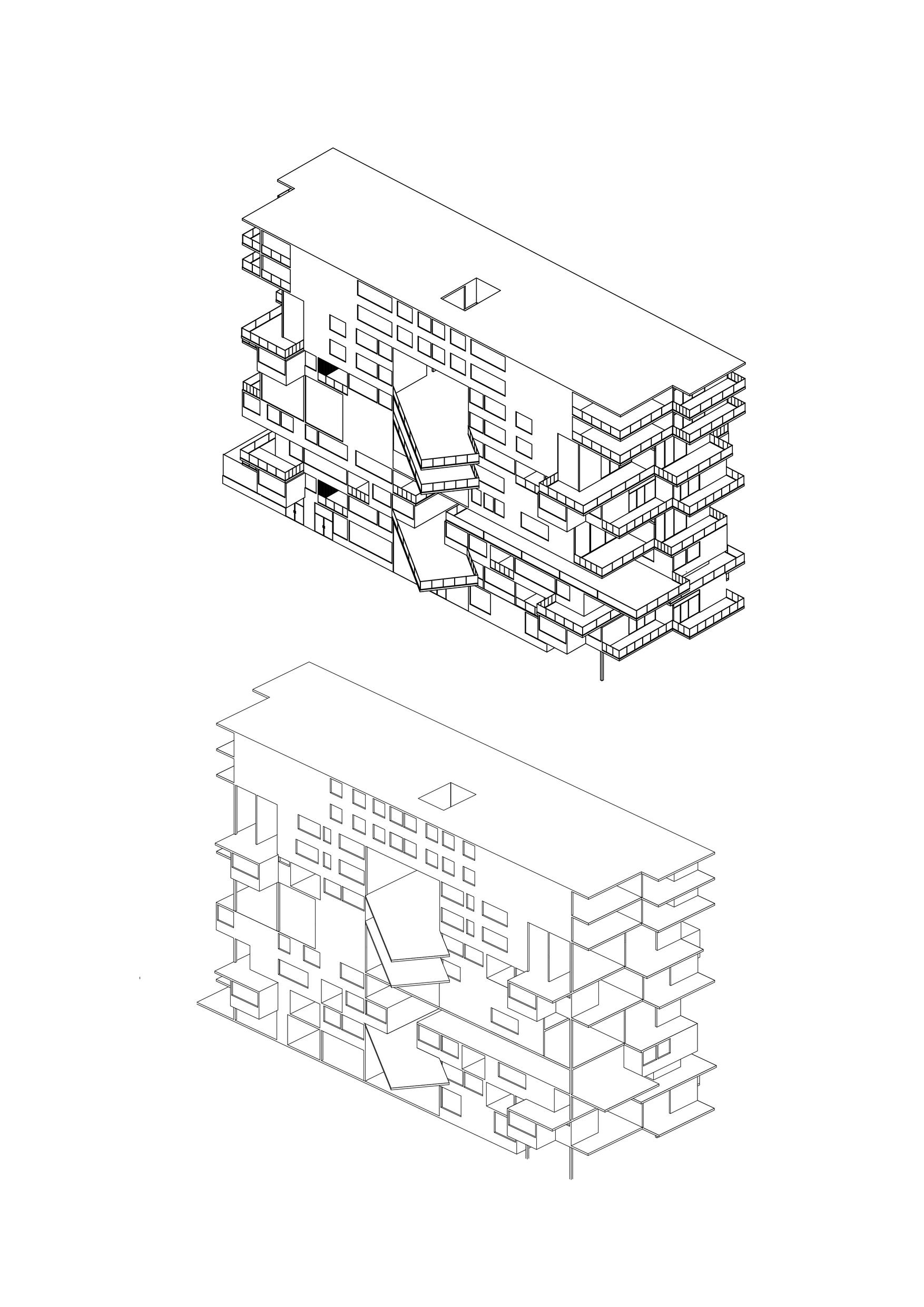

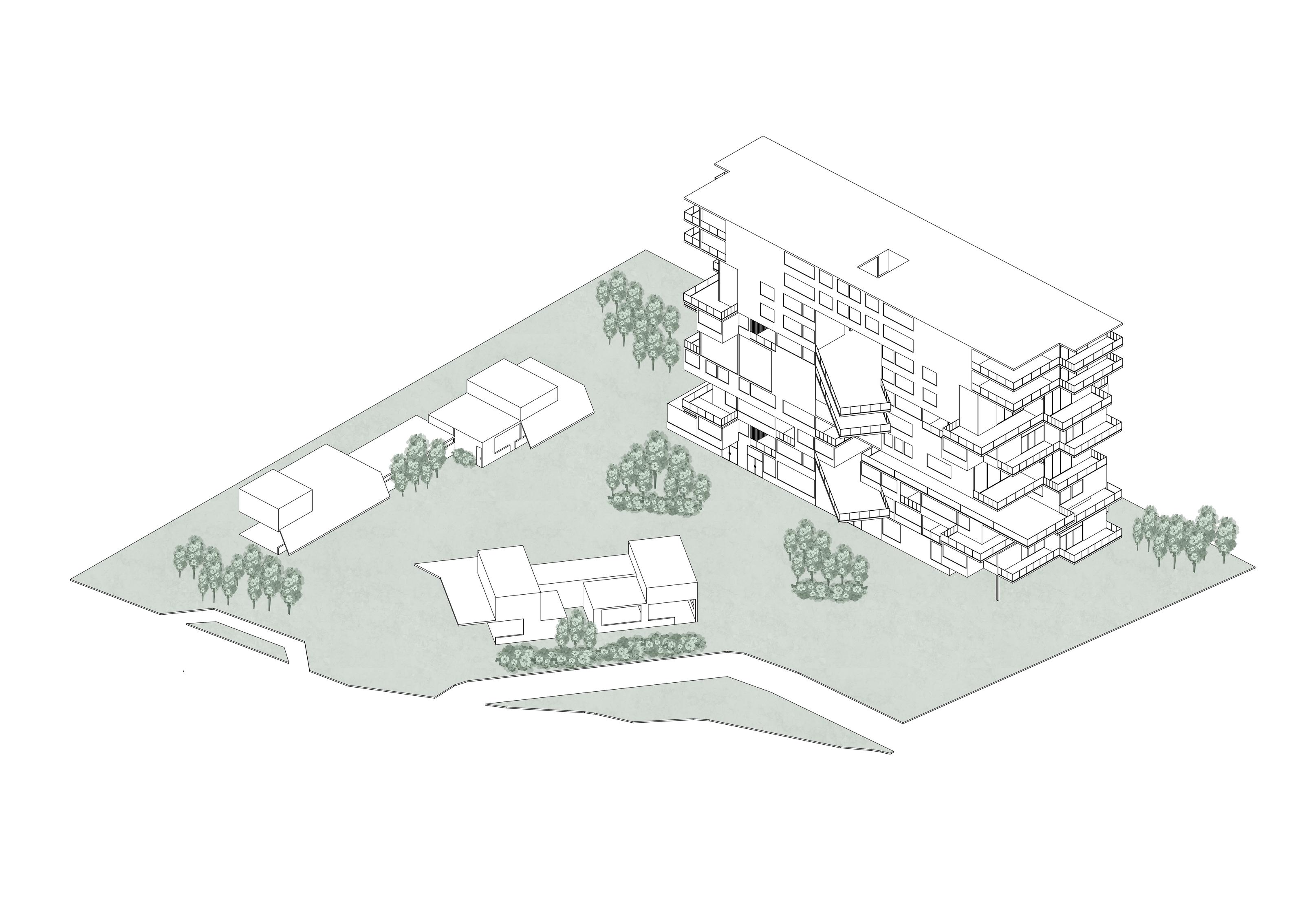

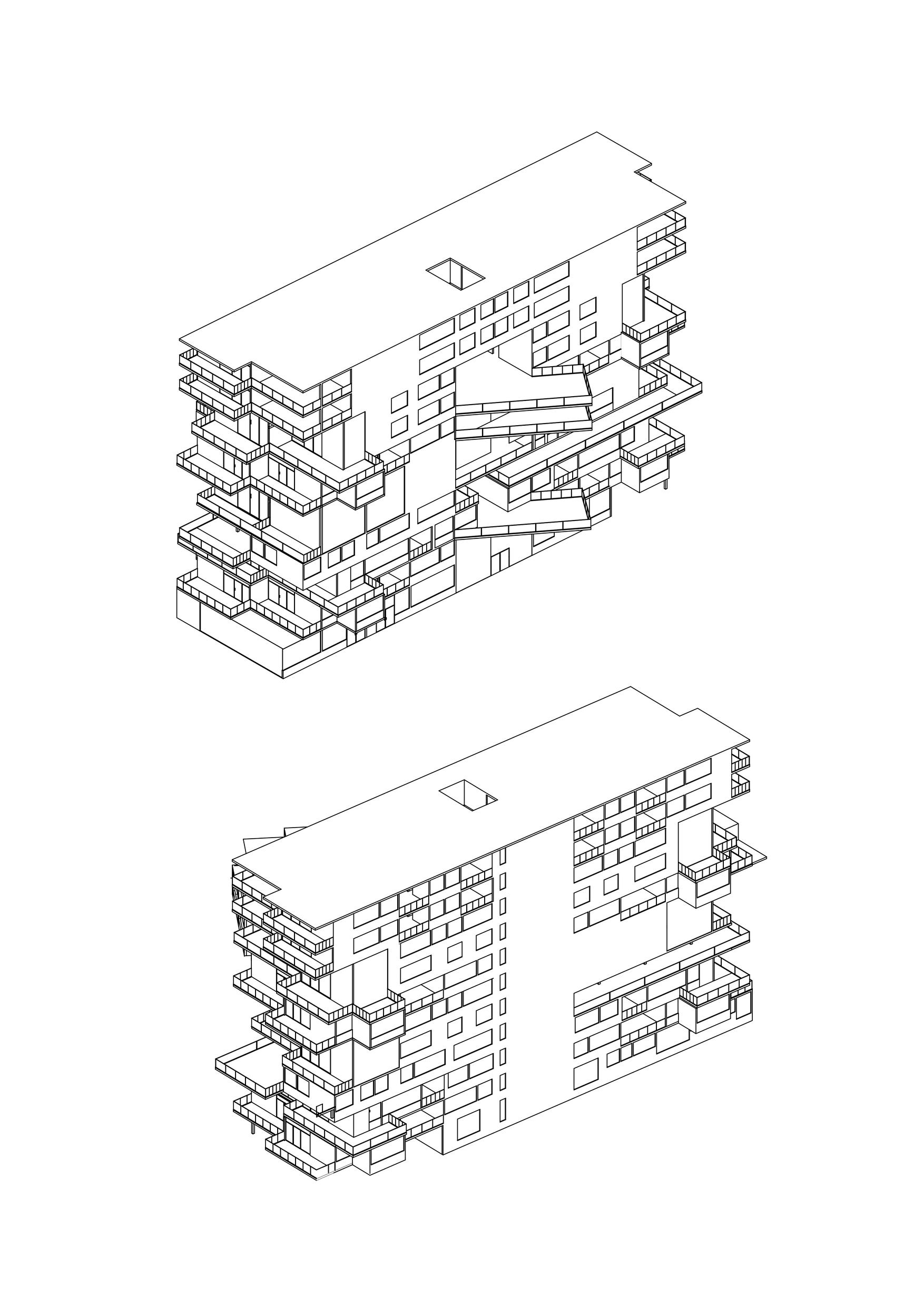

ISOMETRICOS
42
43
44
ONCEAVA PLANTA
DÉCIMA PLANTA
NOVENA PLANTA
OCTAVA PLANTA
SÉPTIMA PLANTA
SEXTA PLANTA
QUINTA PLANTA
CUARTA PLANTA
TERCERA PLANTA
SEGUNDA PLANTA
PRIMERA PLANTA
COMEDOR TERRAZAS
45
GIMNASIO TERRAZAS
BIBLIOTECA
BIBLIOTECA LOFT FLAT PISCINA ÁREA DE DESCANSO FLAT FLAT DUPLEX (2do p so) DUPLEX (1do p so) PENTHOUSE PENTHOUSE BIBLIOTECA CAFETERIA INGRESO 46
CAPÍTULO VII
47
DETALLES
48

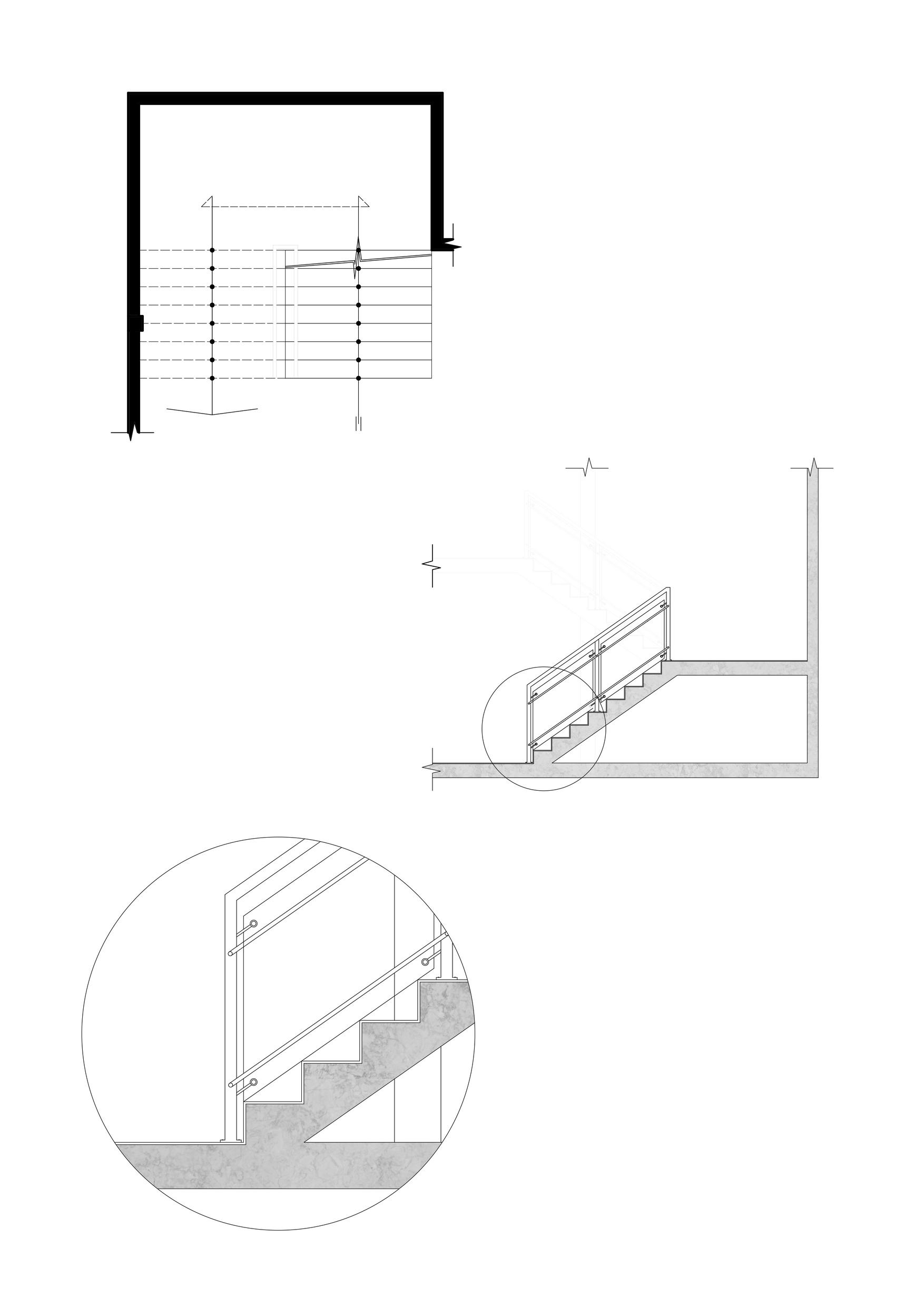

DETALLE DE ESCALERA
MURO DE TABIQUE ROJO RECOCIDO DE 7X14X28CM
ACABADO DE PISO BALDOSA
FIRME DE CONCRETO ARMADO
PASAMANOS 1 1/2p CALIBRE 1 5mm
PARALES DE CALIBRE 1/2p
SOPORTE DOBLE EN ACERO INOXIDABLE
VIDRIO TEMPLADO
1 2 3 4 5 6 7 8 16 15 14 13 12 11 10 9
DETALLE
A
PLANTA DE ESCALERA CORTE A A
A
49

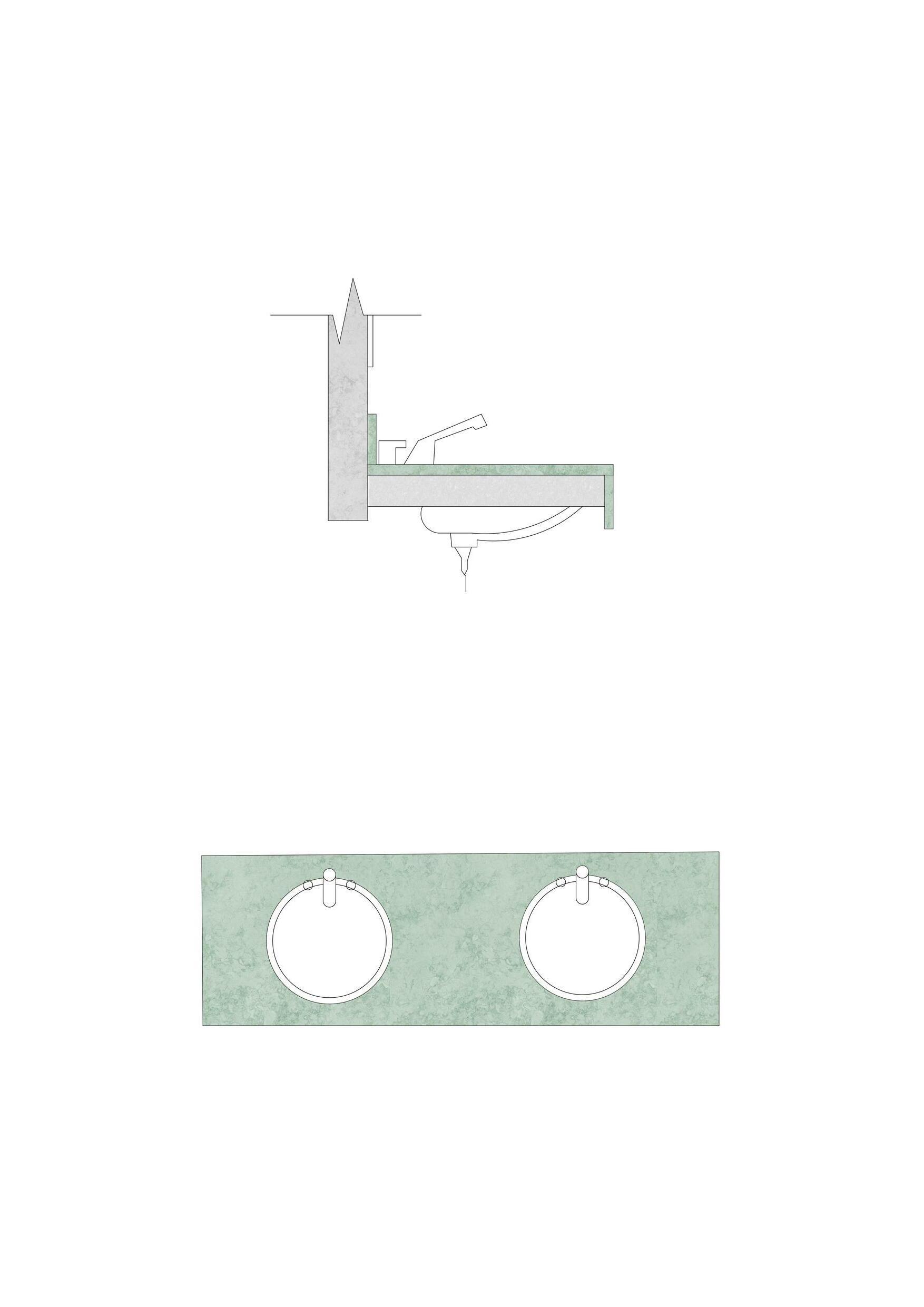

LAVABO

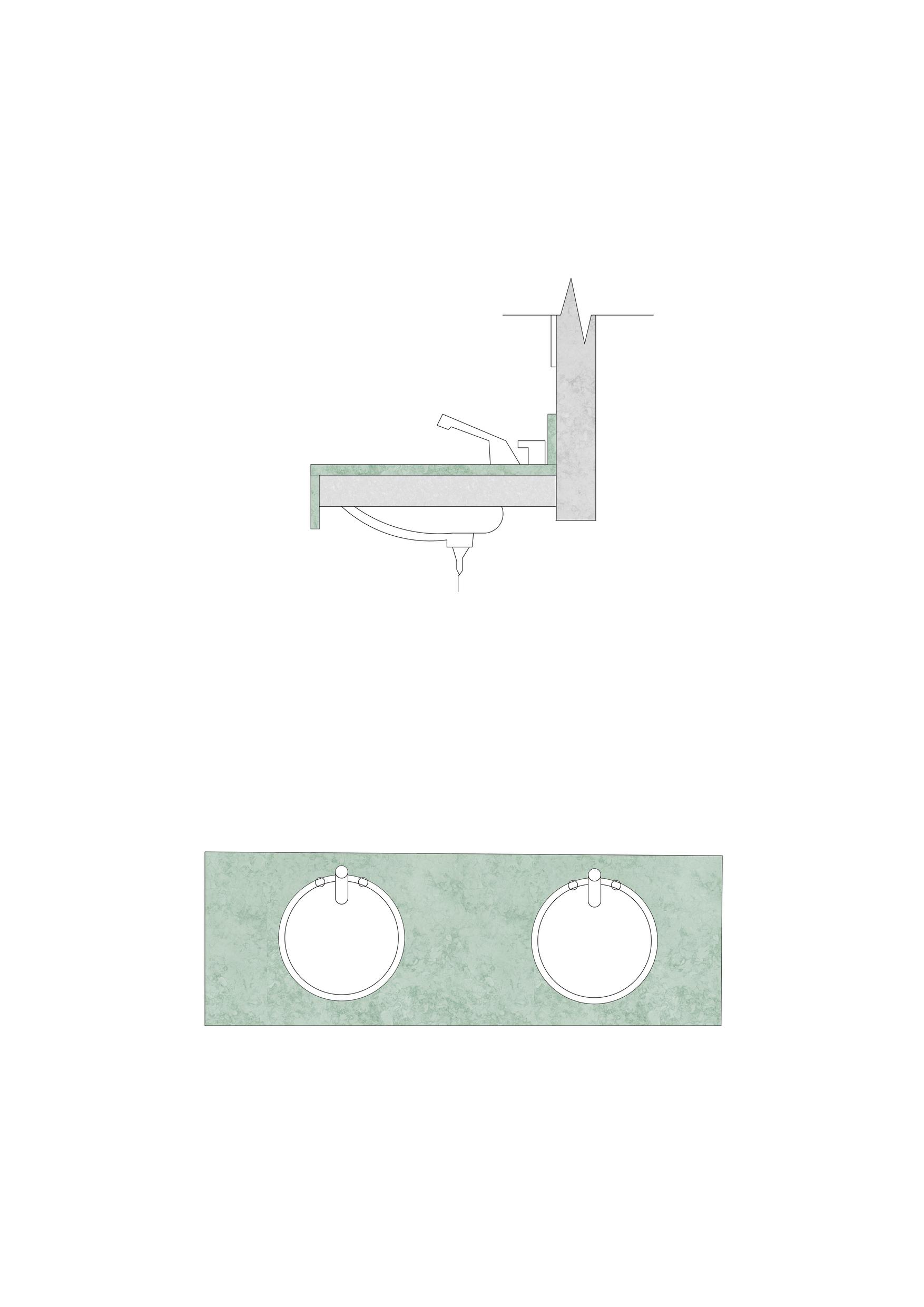

DETALLE DE BAÑO PRINCIPAL (PENTHOUSE)
A
MEZCLADORA DE AGUA CROMADA
PLANTA DELAVABO
MURO DE TABIQUE ROJO RECOCIDO DE 7X14X28CM
PLACA DE MÁRMOL
LLAVES SURTIDORAS DE AGUA CROMADAS
SOPORTE PARA OVALINES DE CONCRETO F'C = 150 KG/CM2
A
CONTRA CESPOL DE COBRE
ESPEJO DE 3 MM DE ESPESOR
MEZCLADORA DE AGUA CROMADA
SOPORTE PARA OVALINES DE FALDÓN DE MÁRMOL
LAVABO OVALIN PREFABRICADO
CORTE A A
50

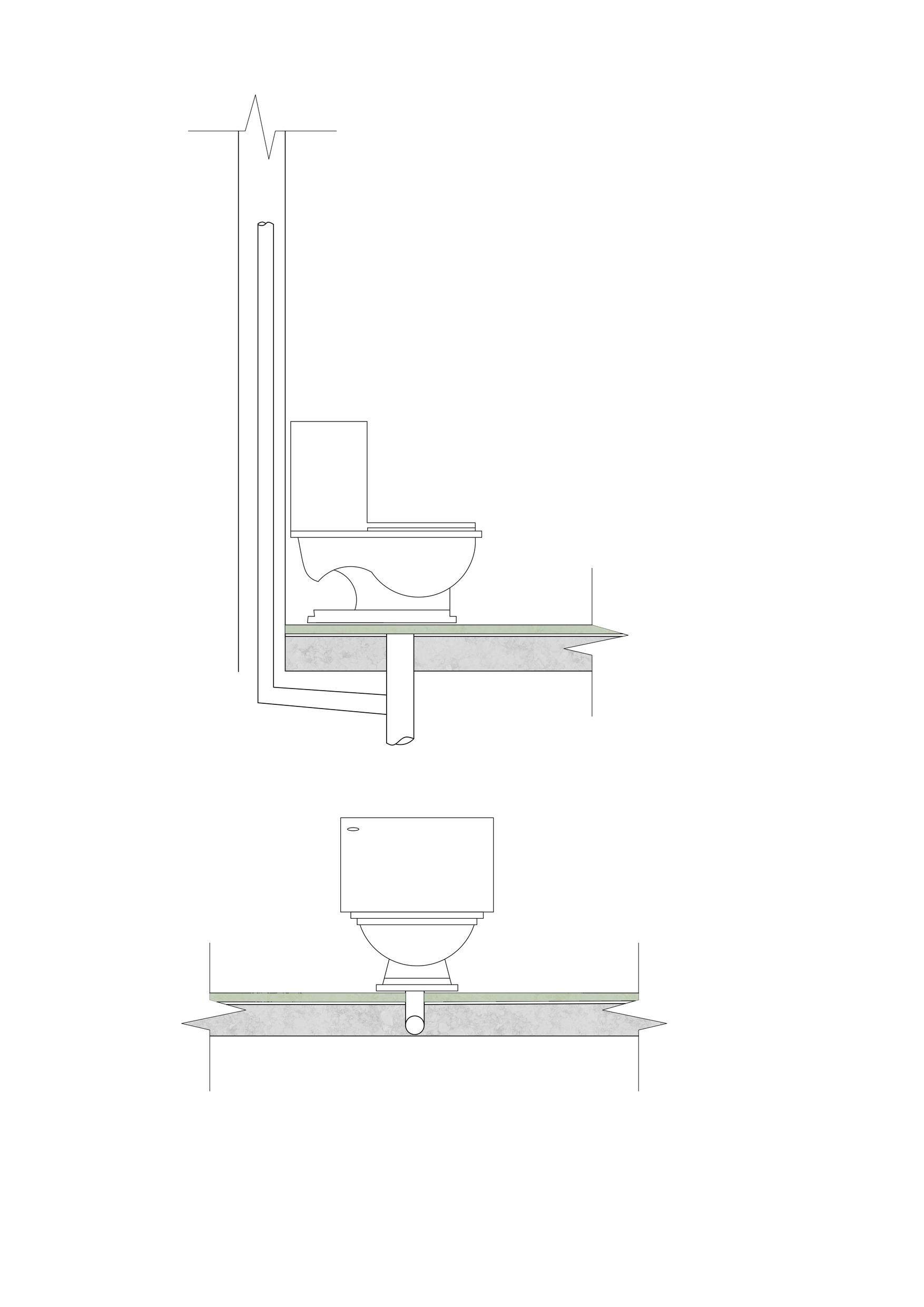

INODORO
INODORO DE CERÁMICA
CUBIERTA DEL INODORO DE PLÁSTICO
FIRME DE CONCRETO ARMADO
ELEVACIÓN DE INODORO
TUBO VENTILADOR DE PVC Ø 4"
TUBO DE PVC Ø 6"
DEPÓSITO DE AGUA DE CERÁMICA
DEPÓSITO DE AGUA DE CERÁMICA
PORCELANATO TABOR GRIS 60X60 PEGA PISOS
FIRME DE CONCRETO ARMADO
INODORO DE CERÁMICA
CUBIERTA DEL INODORO DE PLÁSTICO
PORCELANATO TABOR GRIS 60X60
PEGA PISOS
CODO DE 45° DE PVC Ø 4"
DESAGUE DE AGUAS NEGRAS O PVC Ø 6"
FIRME DE CONCRETO ARMADO
CORTE DE
51
INODORO
SURTIDOR DE AGUA CROMADA
TUBO DE FIERRO FUNDIDO Ø 1/2"
LLAVES SURTIDORAS DE AGUA CROMADA
TUBO DE FIERRO FUNDIDO Ø 3/4"
DUCHA
52
CAPÍTULO VIII
53
RENDERS INTERIORES
54
PRIMERA PLANTA VESTÍBULO
55

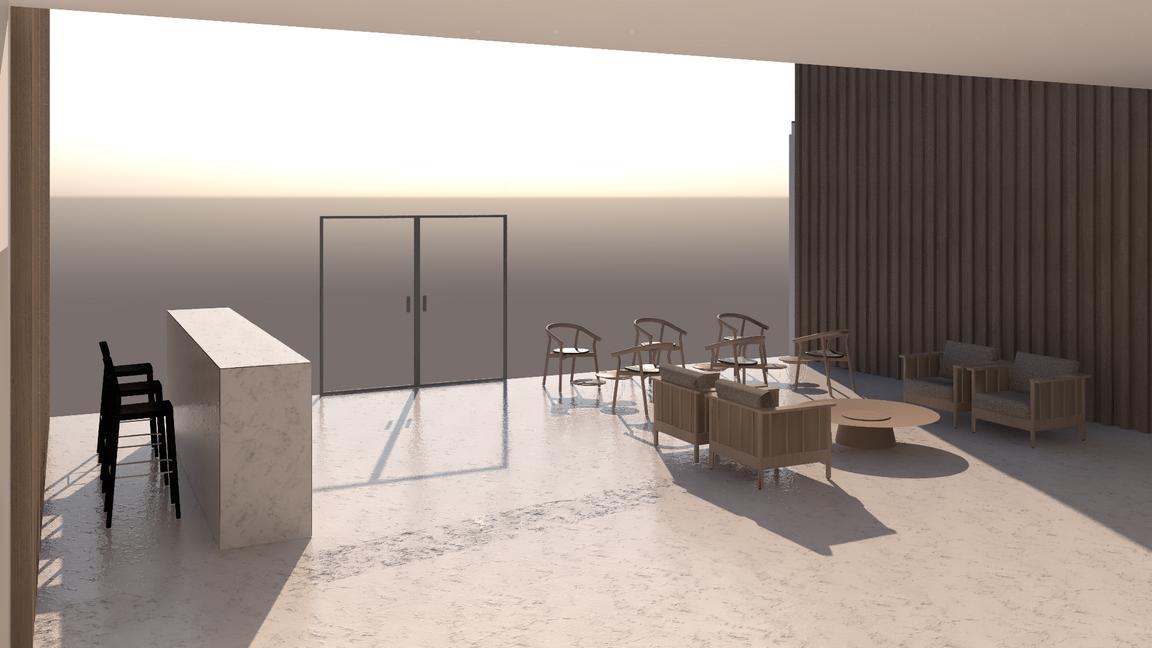

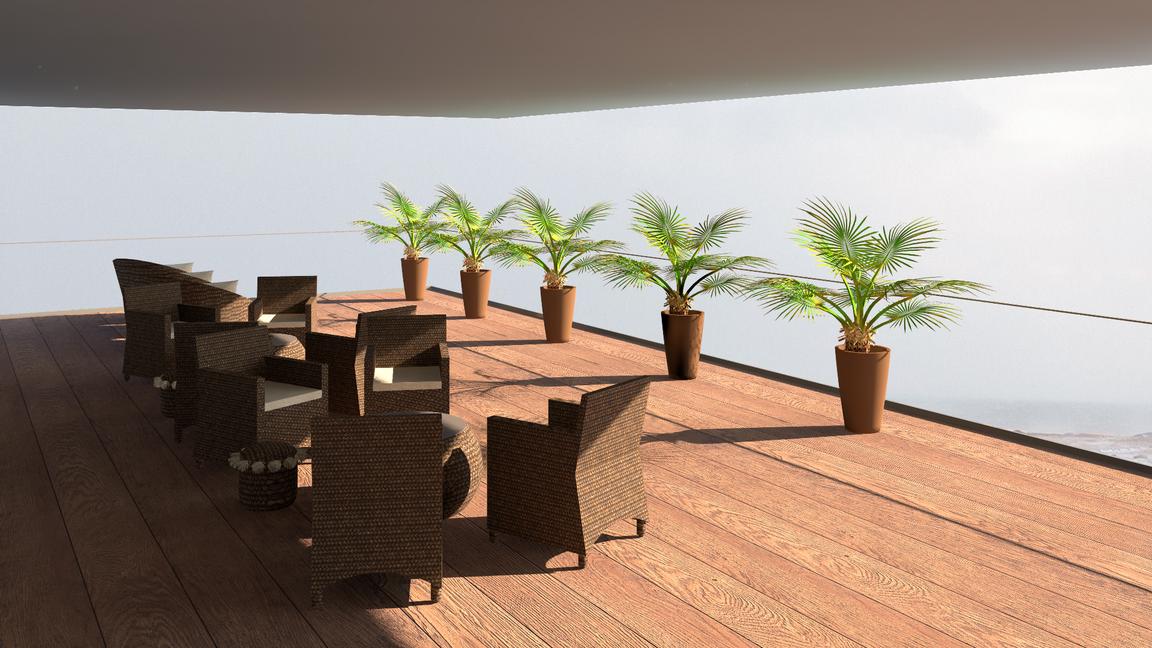

CUARTA PLANTA (LOFTS) TERRAZA COMÚN PARA ESTUDIANTES

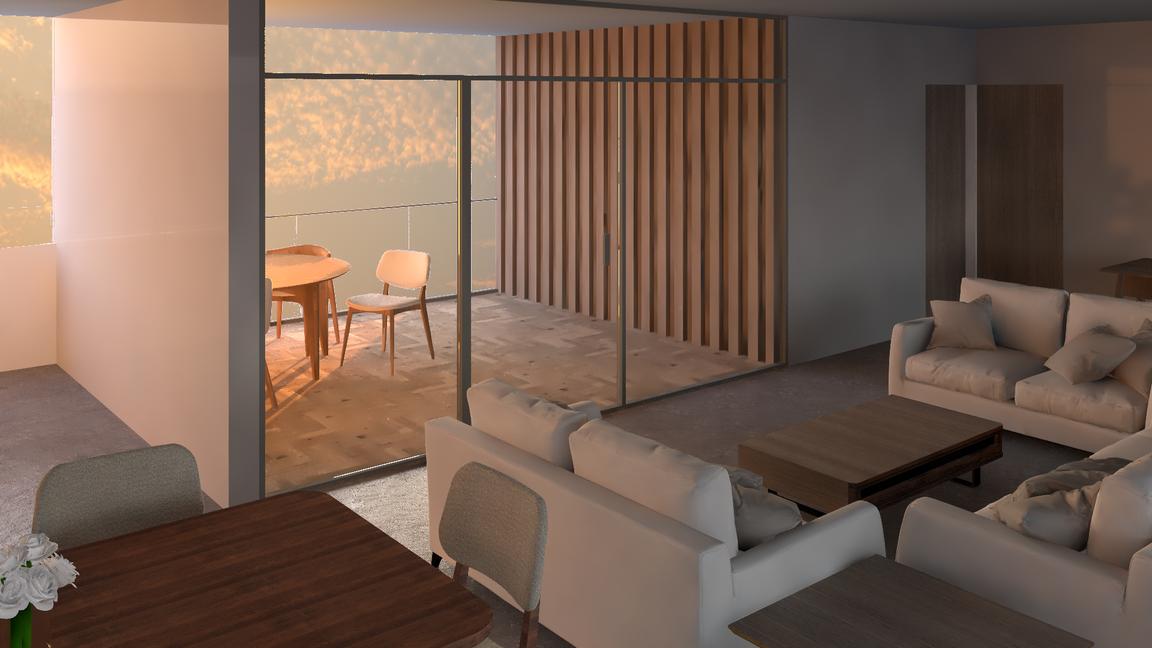

SÉPTIMA PLANTA (FLAT) SALA
56

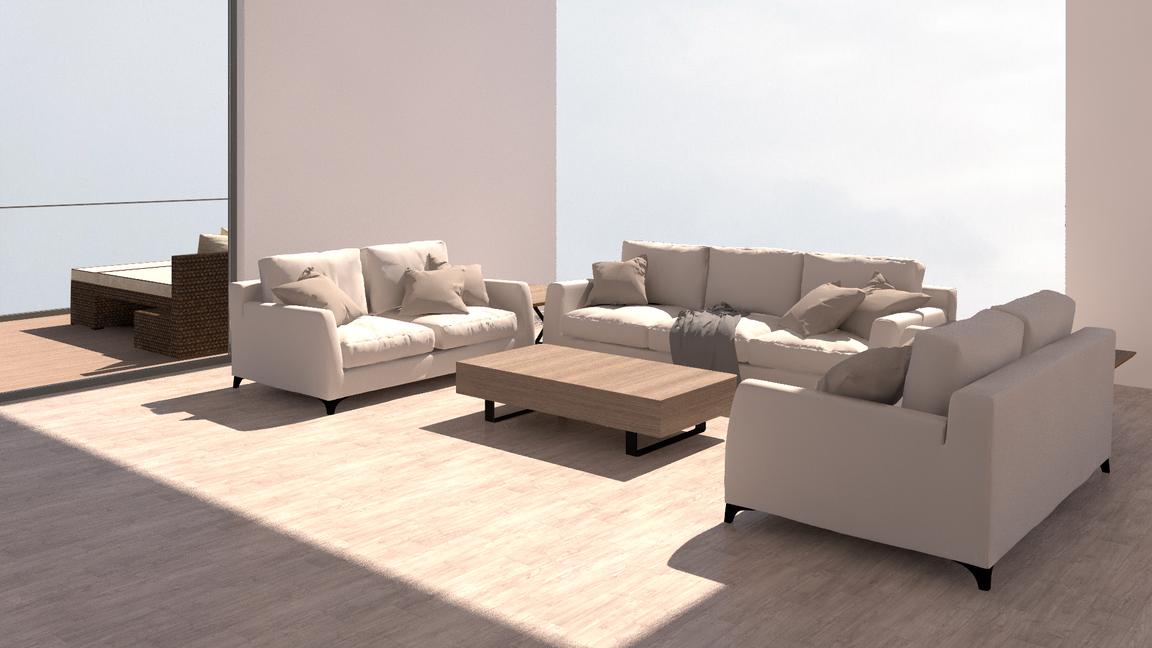

OCTAVA PLANTA (DUPLEX) SALA
CAPÍTULO IX
57

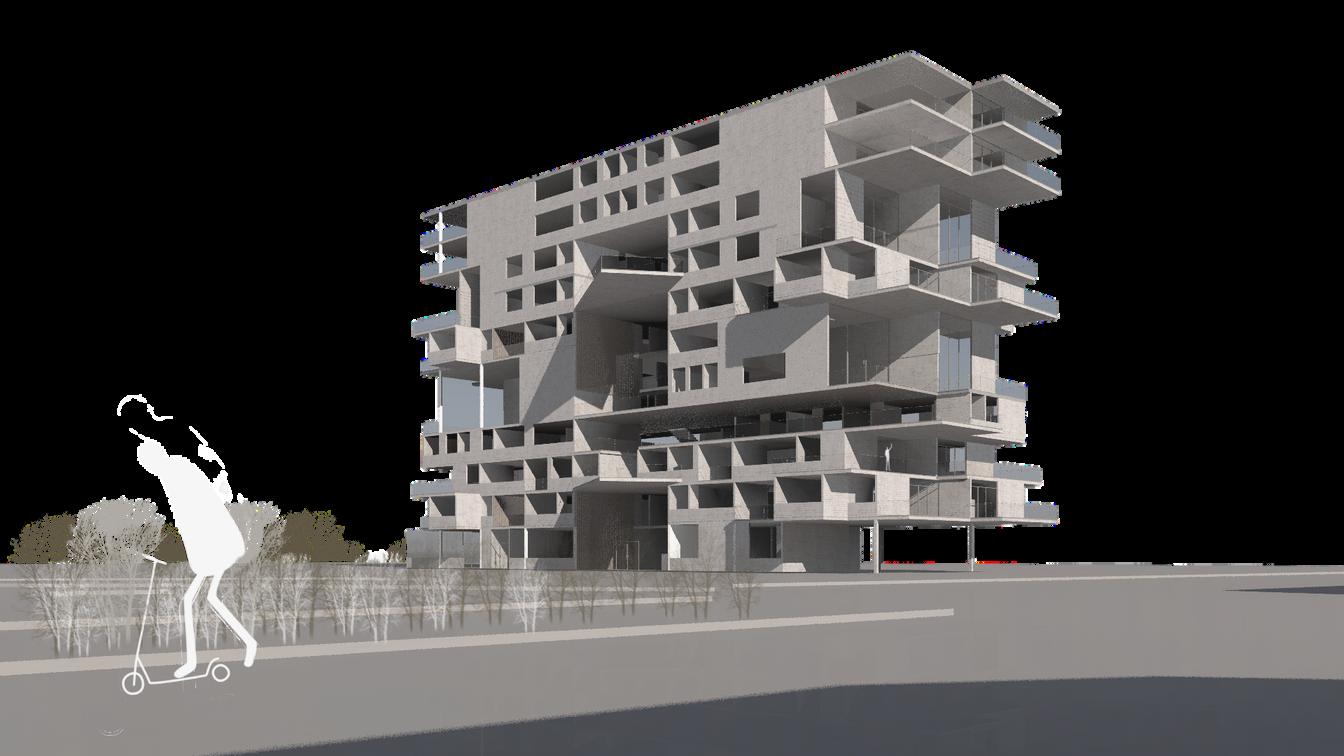

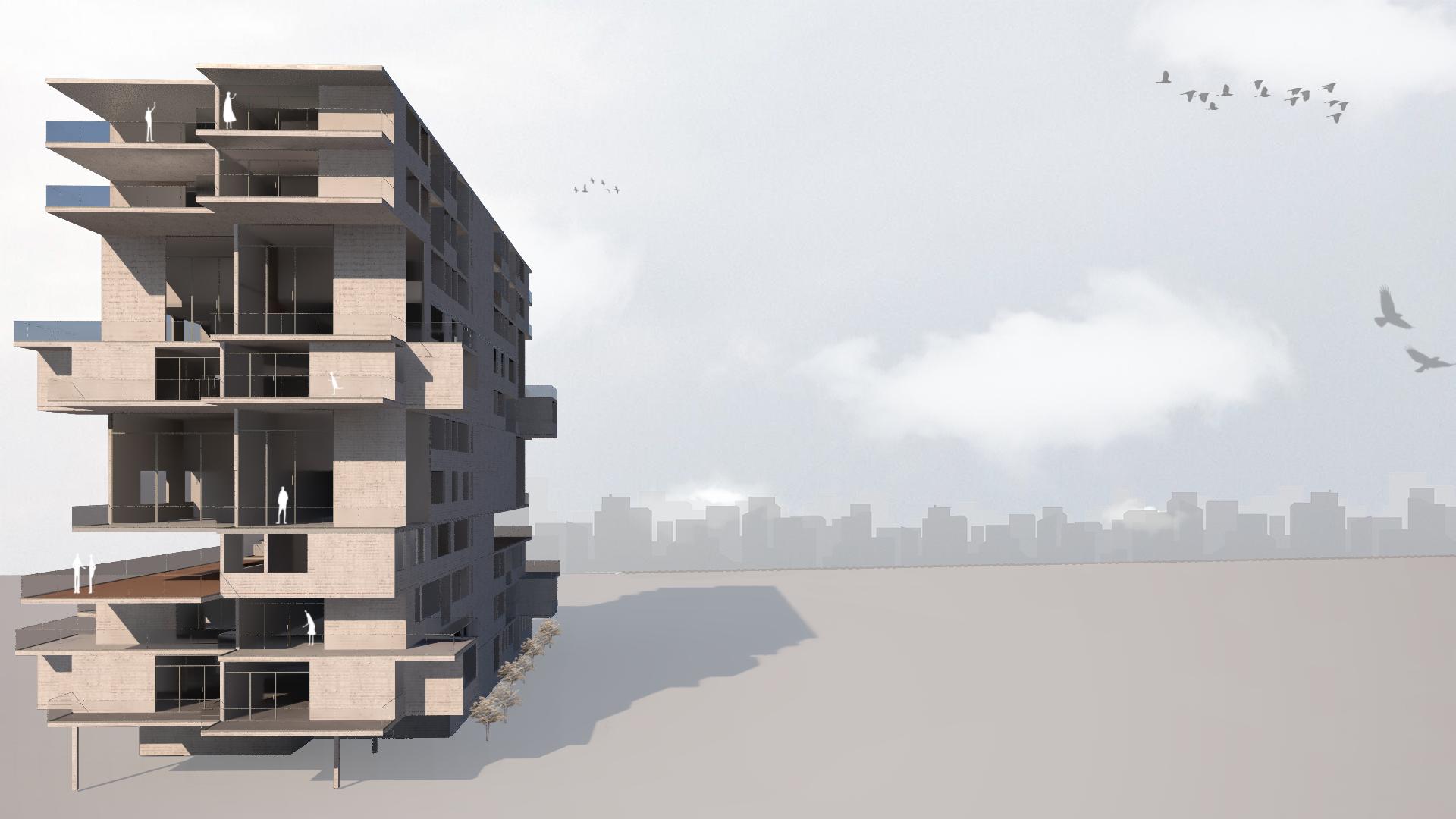

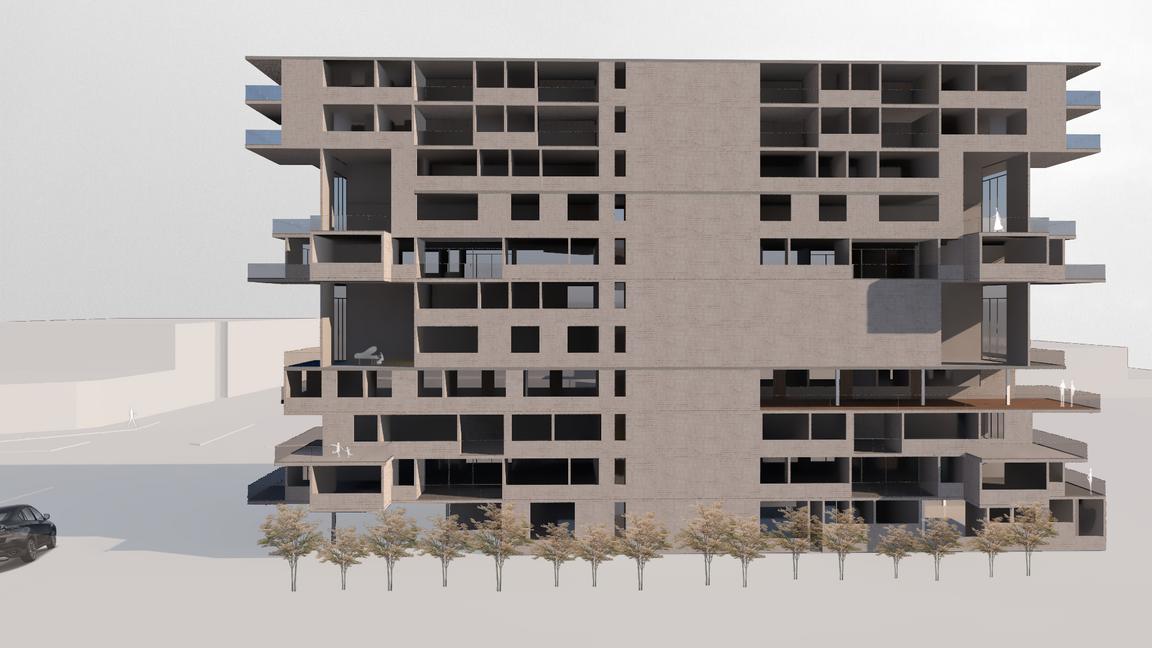

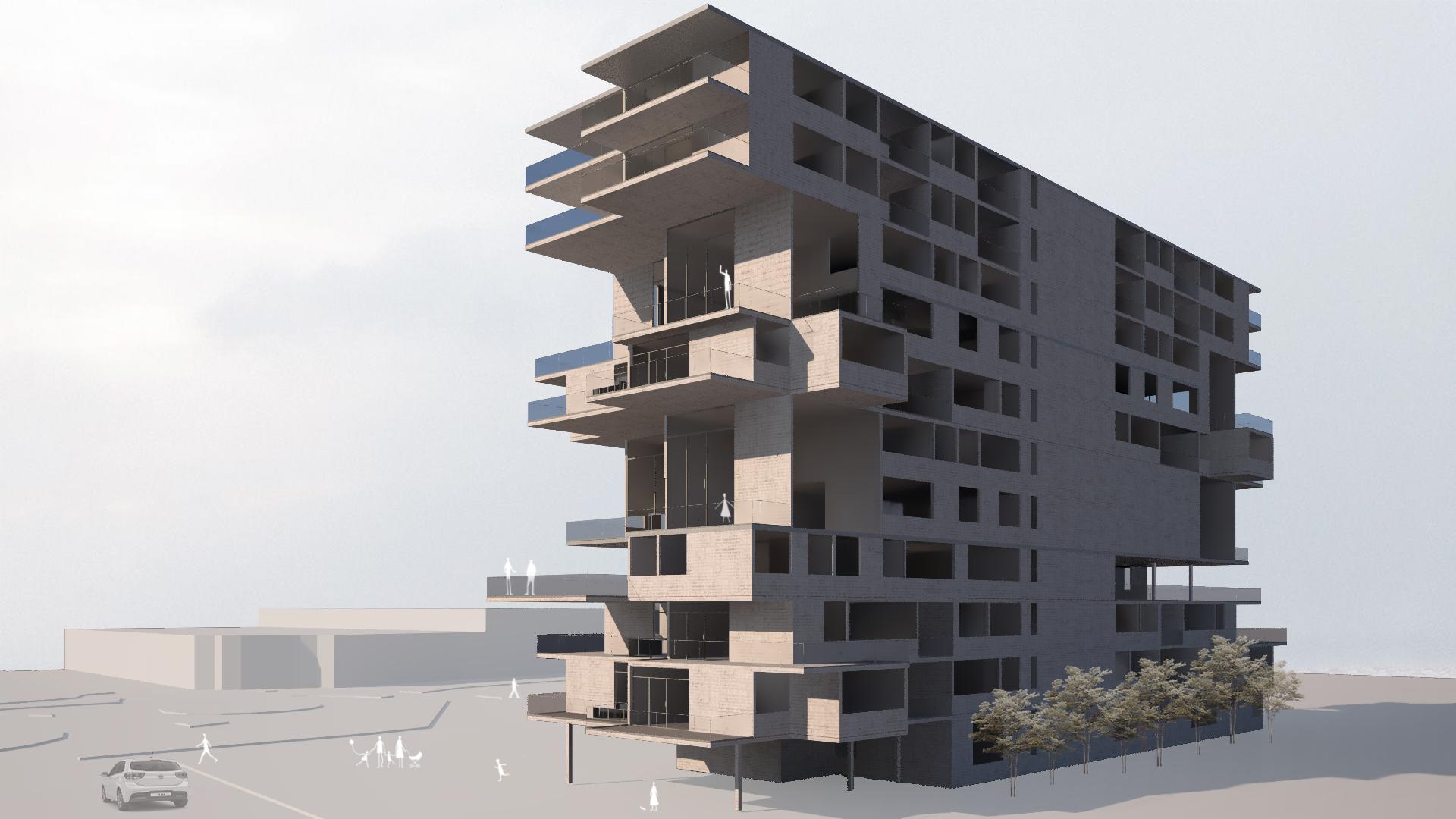

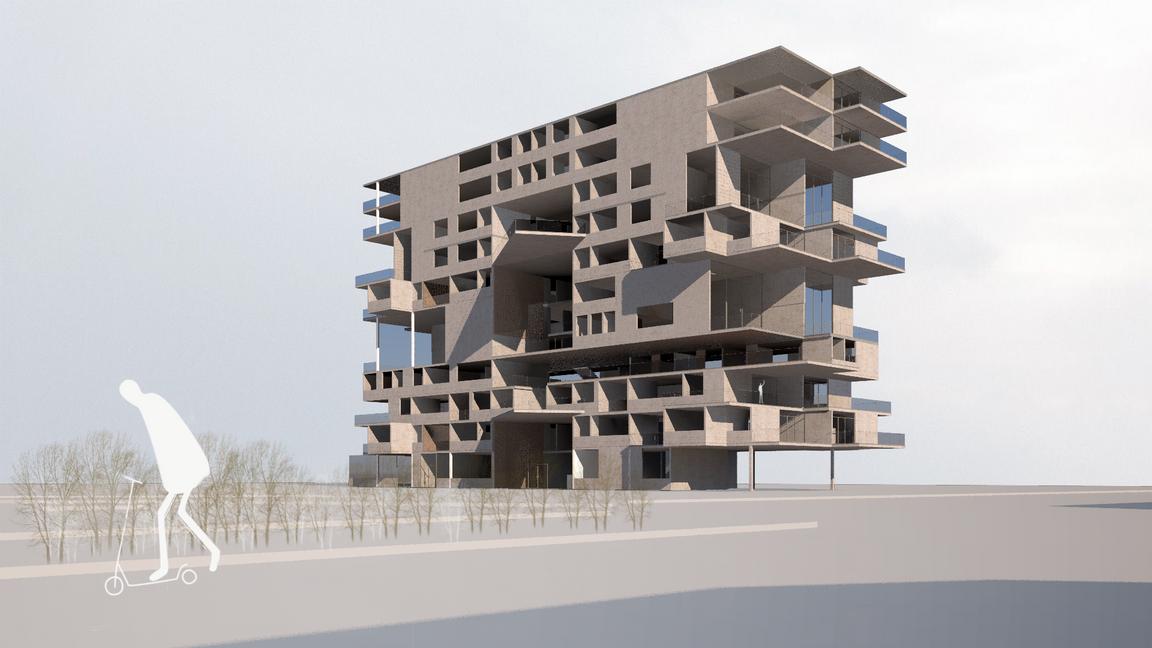

RENDERS EXTERIORES
58
59
60
61
62
63
64
CAPÍTULO X
65
EDIFICIO MULTIFAMILIAR WABI - SABI
AREQUIPA PERÚ
"WABI-SABI" ES UN CONCEPTO ZEN QUE HACE REFERENCIA A LA CAPACIDAD DE VER LA BELLEZA EN LA IMPERFECCIÓN.
WABI, QUE EN TÉRMINOS GENERALES SIGNIFICA "LA ELEGANTE BELLEZA DE LA HUMILDE SIMPLICIDAD", Y SABI, QUE SIGNIFICA "EL PASO DEL TIEMPO Y EL SUBSIGUIENTE DETERIORO" EL OBJETIVO DE ESTE PROYECTO FUE PODER DISEÑAR UNA VIVIENDA HÍBRIDA QUE PUDIERA MEZCLARSE CON LA CIUDAD.
EL EDIFICIO CUENTA CON UN EDIFICIO DE VIVIENDA Y DOS DE COMERCIO
CUENTA CON DIFERENTES TIPOLOGÍAS DE VIVIENDA PARA VARIEDAD DE USUARIOS DESDE LOFTS, FLATS, DUPLEX HASTA PENTHOUSE. ADEMÁS CON ÁREAS COMUNES RECREATIVAS.
OCTAVA PLANTA (DUPLEX) - SALA
CUARTA PLANTA (LOFTS) TERRAZA COMÚN PARA ESTUDIANTES
PLANO GENERAL
