CASA DOMINÓ

TALLER IV

DIAGRAMACIÓN

La modulacion y distribución de las columnas es de manera equidistante. El nucleo de escalera se encuentra al lado derecho, sin interferir el espacio para poder color los muros y ejes de acuerdo a nuestro criterio arquitectonico. Esta modulacion sera sufi ciente para sostener toda la vivienda El diseño parte de un prototipo de vivienda creado por Le Corbusier que consta de dos plantas, una estrcutura modular y una escalera que conecta ambos niveles del proyecto. La planta libre permite moduar los ambientes de acuerdo a las necesidades del que habitará la casa.

EJES COLUMNAS

CIRCULACION VERTICAL

SEGUNDO NIVEL

PRIMER NIVEL

ZAPATAS

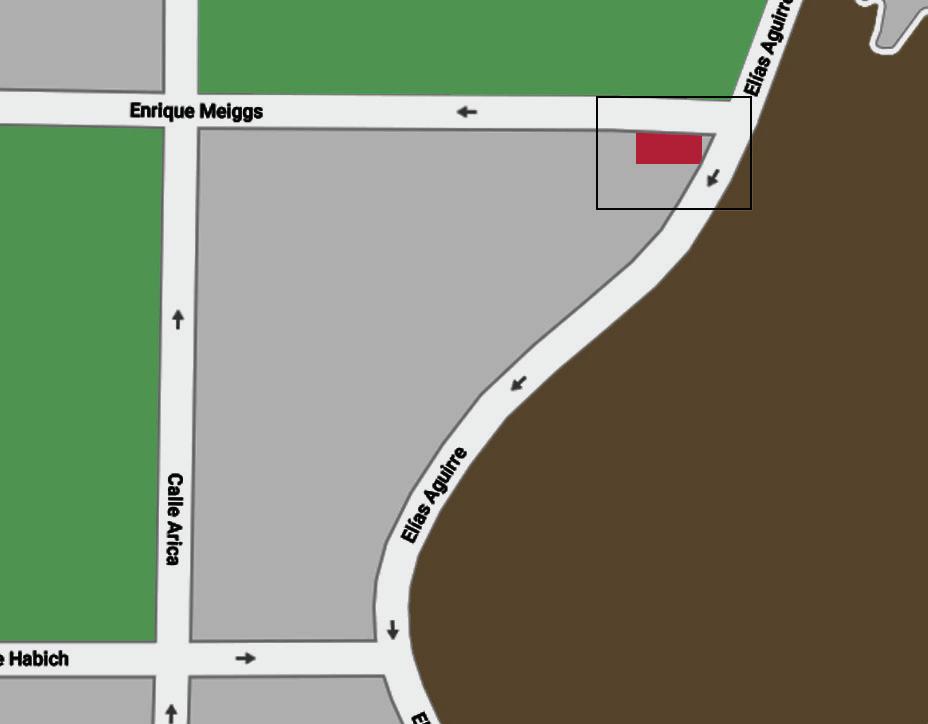

UBICACIÓN

La vivienda se ubica en el distrito de Mirafl ores, entre la Ca. Arica y Ca. Enrique Maeggs. Al frente de esta se encuentra la Huaca Pucllana, sitio arqueologico cultural de Lima. Las viviendas alrededor tienen entre 2 a 3 niveles.

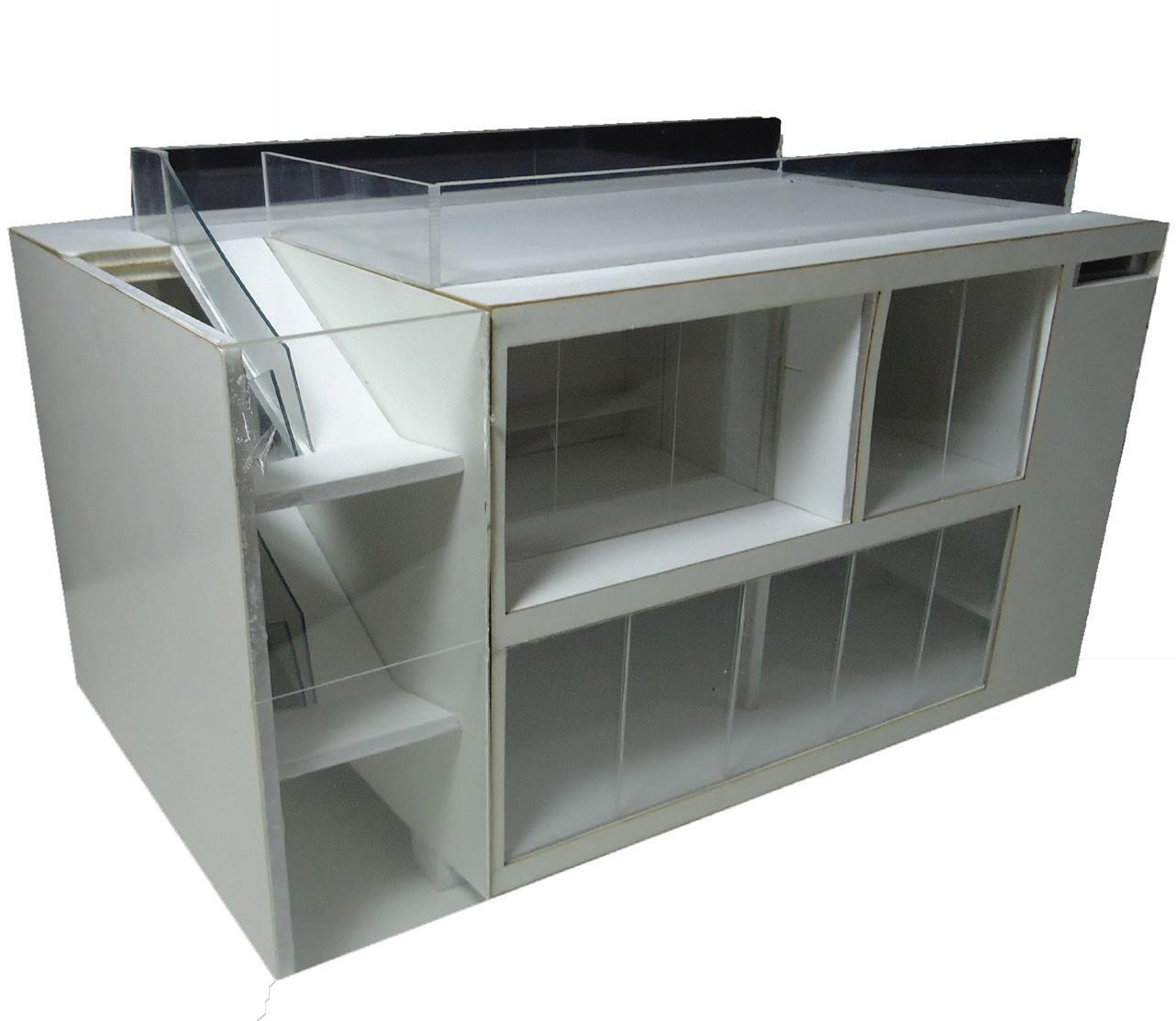

Se buscó obtener una fachada limpia, una parte de la planta retroce para crear un quiebre y asi pueda volar una parte del segundo nivel. El nucleo de circulacion es el unico que está cerrado perimetralmente y ventila e ilumina por el techo.

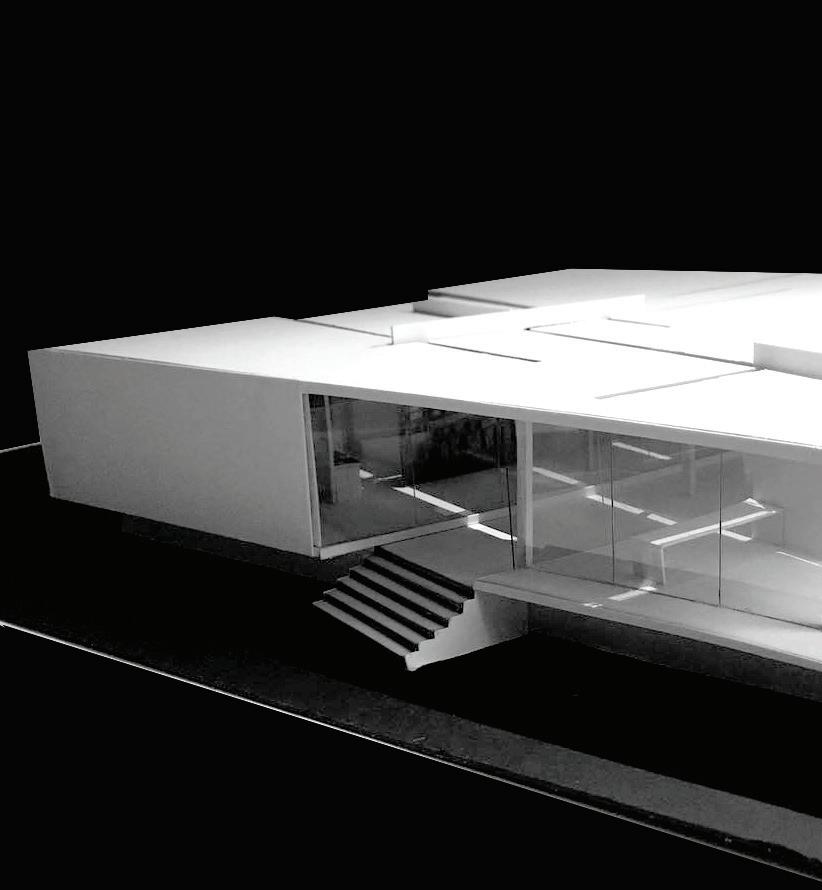

Se creó un volumen con apariencia ligera jugando con los llenos y vacios por poder tener una apariencia y sensacion de que el volumen fl ote o vuele en el segundo nivel

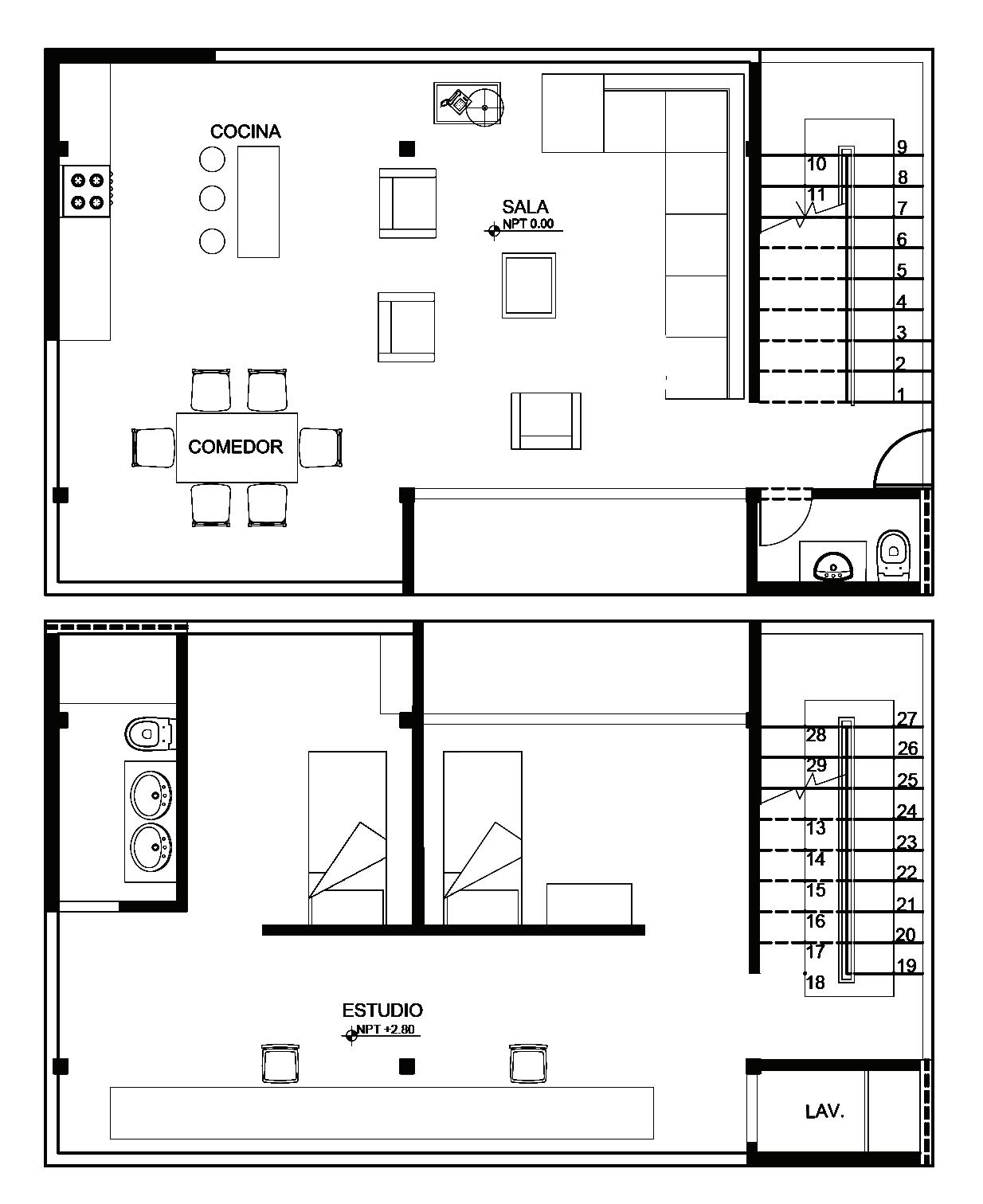

Se trató de usar la menor cantidad de muros buscando integrar los espacios como la sala cocina y comedor. Los baños se ubican en la parte izquierda cerca a la circulación vertical. Y casi todos los ambientes del primer nivel cuentan con una gran vista.

PRIMERA PLANTA:

-Comedor -Cocina integrada -Sala -Baño de visitas -Ingreso

SEGUNDA PLANTA:

-Estudio -Baño compartido para 2 -Habitaciones indivuales -Núcleo de circulacion

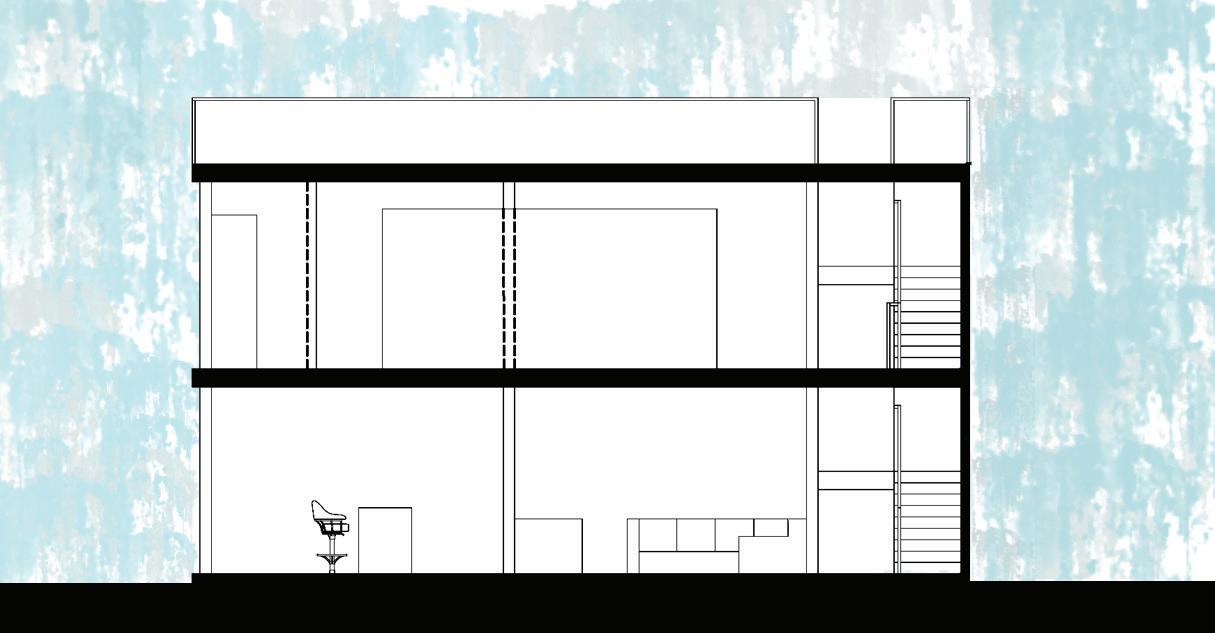

CORTE LONGITUDINAL

En esta vista se puede observar la parte posterior de la vivienda, se puede ver claramente la circulacion vertical. Las barandas tanto de la escalera són de vidrio pues se buscar crear una sensacion de transparecia y vuelo cuando la persona transite por ellas. Las ventanas estan modulas y se respeta el orden de ellas.

En la fachada principal. El segundo piso se puede ver directamente el estudio. El mueble esta diseñado para que abarque la longitud de la vivienda . En el primer nivel se encuentra la sala, cocina y comedor. Estas cuentan con ventanas moduladas de paños de vidrio 3x 1.8 m.
