VALENTINA YAVARONE PORTAFOLIO 2 0 2 4
VALENTINA YAVARONE
Estudiante de la Universidad Nacional de Córdoba en Facultad de Arquitectura, Urbanismo y Diseño en la carrera de Arquitectura VI Nivel.
CONTACTO
Teléfono: +54 9 3516513151
Email: valentina.yavarone@mi.unc.edu.ar Ciudad: Córdoba, Argentina
FORMACIÓN
Fecha: 2019Estudios: Facultad de Arquitectura, Urbanismo, y Diseño de la Universidad de Córdoba.
HABILIDADES PROFESIONALES
Idiomas: Español: Nativo
Ingles: Avanzado, manejo en lectura y escritura
Habilidades
Técnicas: Realización de planos en 2D, modelado en 3D, renderización, post-producción de imágenes y videos, armado de láminas de presentación, construcción en maquetería.
CAPACITACIÓN
Curso de Formación Pedagógica para adscriptos estudiantes (Materia FAUD-UNC 2023)
Curso introducción a la fotografía (Campus Virtual-UNC 2023)
Curso formación Nodocente en Género y Abordaje de Violencias-UNC-“Ley Micaela” (Campus Virtual-UNC 2022)
Curso Iniciación a la Docencia Universitaria en la UNC (Campus Virtual-UNC 2022)
Taller IDEAS DE COLOR- Color urbano, exploraciones- (Catedra morfología FAUD UNC 2021)
EXPERIENCIA RELEVANTE
Voluntariados: Programa de voluntarios de SAE: Stand en Muestra de carreras, Guia en la Noche de los Museos, Campamento de Refo restación de Pampa de Achala (2021)
Jornada de Reforestación en parque Dumesnil, La Calera (2022)
Jornada de ingreso a FAUD 2023
Fecha: 2013 - 2018
Estudios: Academia London Centro de Lenguas
Fecha: 2012 - 2018
Estudios: Instituto Escuti de la Sagrada Familia
Titulación: Bachiller en ciencias sociales y humanidades
Software: AutoCAD 2D
Revit 2D + 3D
Sketchup 3D +Enscape
Adobe: Photoshop + Illustrator
Microsoft: Word Lumion
VSDC Video Editor
RAM Elementes
Habilidades personales: Buen manejo del tiempo, fácil adaptabilidad, detallista, creativa, organizada.
Curso introducción a la construcción en seco (Campus Virtual-UNC 2020)
Curso en ECO Escuela de formación y liderazgo (Asociación Sinergia 2017)
Reconocimientos: Exposición de Trabajos
Meritorios Suquia UrbanoParque Lineal costero Barrio San Vicente de la Ciudad de Córdoba, FAUD UNC 2022
Trabajo de adscripción alumno en la cátedra de Historia 2A de la FAUD UNC (2022-2023)
Trabajo independiente como dibujante de planos municipales Diseñadora en el Proyecto de asociación civil SO.CU.DEP Córdoba Licencia de conducir tipo B1
Diseño de departamentos para edificio de vivienda colectiva.
TABLA DE CONTENIDOS
DETALLES CONSTRUCTIVOS 01 02 03 04 05
MERCADO DE INDUSTRIAS CREATIVAS “MICC”
MACRO PROYECTO “CIUDAD CUIDADORA”
VIVIENDA COLECTIVA “VARIARTE”
PARQUE LINEAL COSTERO “RÉPLICA”
04
01MERCADO DE INDUSTRIAS
Ubicado en Córdoba Capital, sobre la costanera del río Suquia, se posiciona el mercado de industrias que tiene por objetivo revitalizar el barrio y brindar con una nueva institución, con varios programas que ayudaran a los vecinos a formarse en nuevas áreas tecnológicas como también poder difundir pequeños emprendimientos contando con el espacio físico para realizarlos y presentarlos.

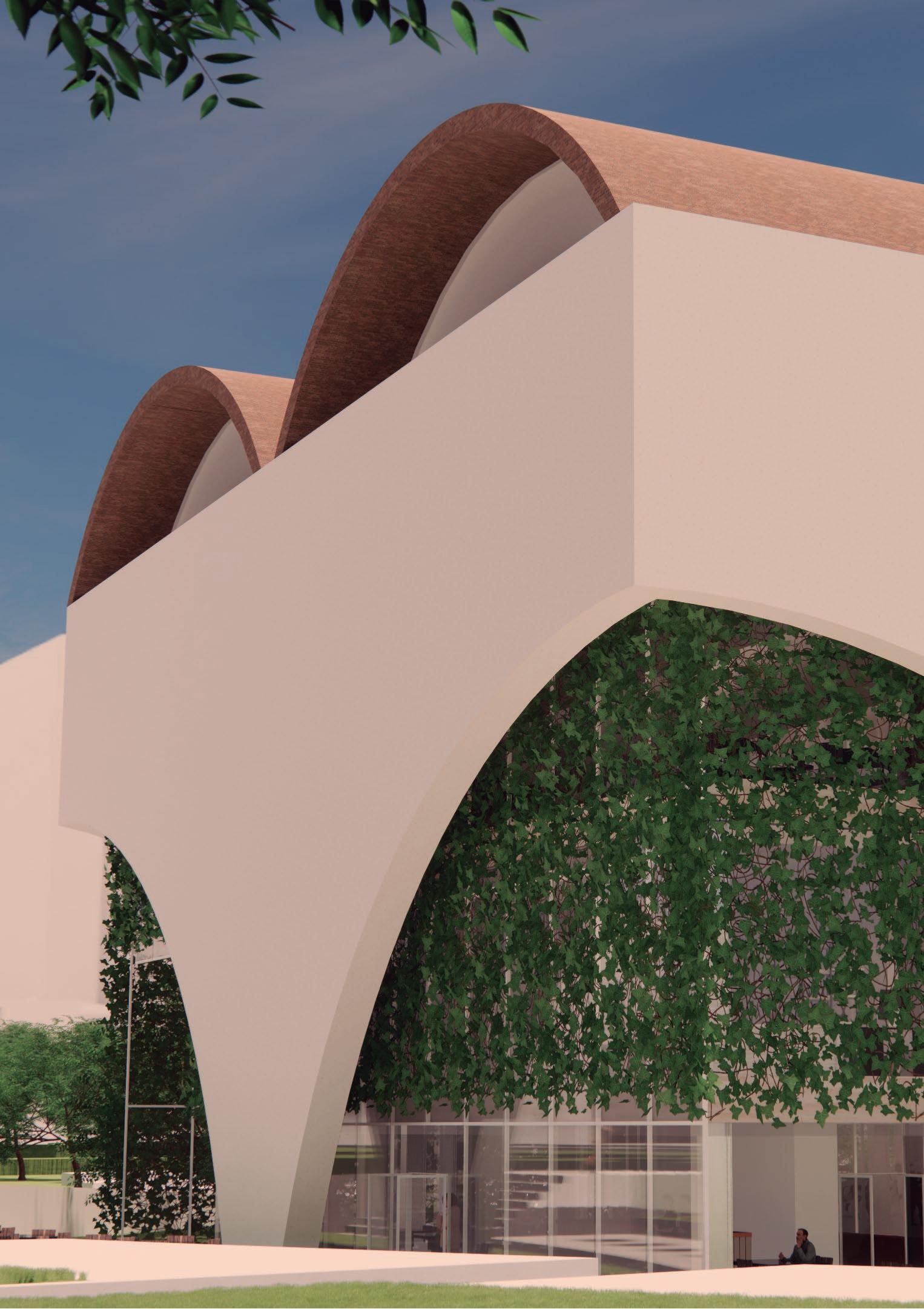

La estructura aporticada de hormigón armado y las bovedas de ladrillos, asemejan a los antiguos mercados, que con las posibilidades tecnológicas se rede ne esta tipología. Generando un cruce y encuentro entre lo moderno y lo clásico, buscando resolver problemas de la actualidad a través de su función.
Los jardines verticales que envuelven la gran totalidad de las envolventes internas de la edi cación, traen memorias de la antiguedad en los jardines de Babilonia, cumpliendo en esta situación, un rol estetico y de protección solar de los grandes aventanamientos que requiere el programa.
El programa se divide en cuatro niveles, donde la planta baja tiene un caracter público social con exposiciones y sala de eventos. En los demas pisos se dividen las incubadoras empresariales y talleres de emprendedores, junto con o cinas privadas.
05
CREATIVAS MICC PROYECTO PARA 4TO AÑO DE LA CARRERA PARA EDIFICIO INSTITUCIONAL CON INNOVADOR PROGRAMA
06 Modelado en sketchup 3D y renderizado en Enscape

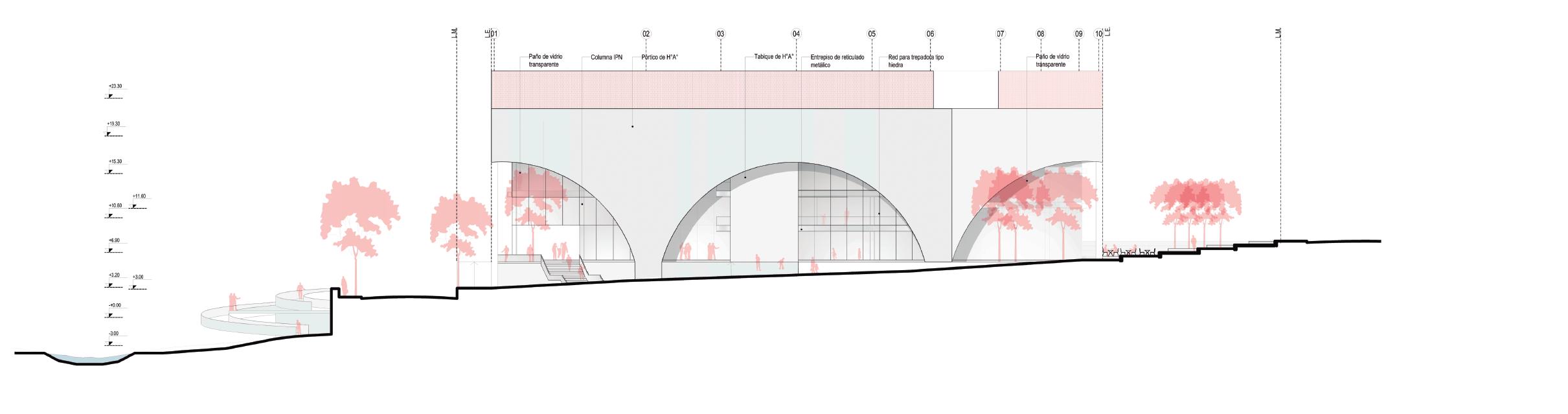

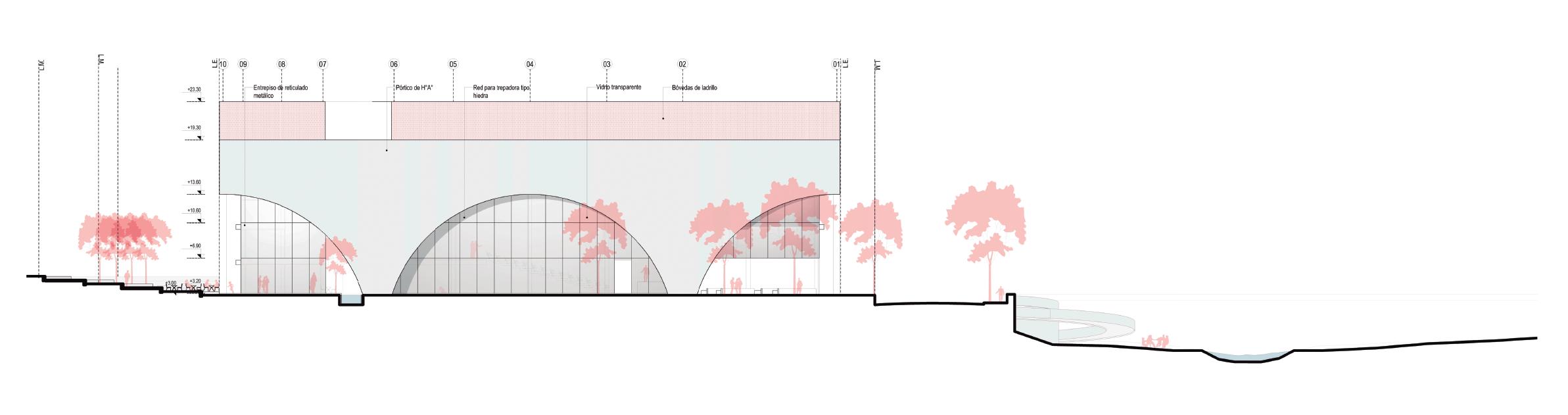

L.M. L.M. L.M. L.M. L.M. L.M. +2.00 Proyección bóveda +3.20 +3.20 +3.10 Proyección viga +1.00 0.00 +1.00 Proyección pasarela B Proyección incubadora Proyección taller -1.00 Proyección pórtico A -4.00 +2.00 +4.00 +5.00 01 02 07 08 11 12 14 15 16 17 18 17 REFERENCIA: 01 PLATAFORMA EXPOSICIÓN 02 BAJADA RÍO PURIFICADO 03 PISTA BICICLETAS/SKATE 04 GRADAS 05 TERRAZAS DE DESNIVEL 06 EXPLANADA DE INGRESO 07 SALA DE EXPOSICIÓN 08 AUDITORIO EXTERIOR 09 AUDITORIO INTERIOR 10 SALA DE ILUMINACIÓN Y SONIDO 11 ZONA MONTACARGA 12 DEPOSITO EXPOSICIÓN 13 DEPOSITO SANITARIO 14 SALA MANTENIMIENTO 15 BAÑO 16 RECEPCIÓN 17 CAJA DE ESCALERAS 18 BAR 19 COCINA Rampa a Subsuelo 2 8 +3.00 +3.00 15 B A C 4 7 6 2 1 5 7 8 6 9 3 4 5 3 Piso de vidrio Proyección incubadora +0.20 Proyección viga +2.60 +3.00 +4.20 +3.00 +4.20 +3.80 +3.40 +2.20 1 L.E. L.E. L.E. L.E. L.E. L.E. CF1 CF2 CALLELIBERTAD CALLE OVIDIO LAGOS CALLE INT. RAMÓN MESTRE CF CF 10 +3.00 +1.00 +4.50 +4.20 09 10 +4.00 +4.50 Conexióndesagüesdeciudad 03 04 05 05 05 06 13 07 10 20 50 -+0.00 L.M. -3.00 15 20 23 18 21 35 44 05 20 01 L.E. L.E. 10 09 08 07 06 05 04 03 02 50 11 09 08 46 51 19 +3.20 +23.00 +6.90 +19.30 +15.30 22 L.M. L.M. +3.20 -+0.00 +23.00 -3.00 +6.90 +19.30 +11.60 +15.30 07 23 47 18 22 44 56 51 52 L.E. L.E. 10 09 08 07 06 05 04 03 02 01 +3.40 +3.80 +4.20 01 05 32 21 07 PLANTA BAJA CON ENTORNO 1:200 DIBUJADO EN AUTOCAD CORTE B-B CON ENTORNO 1:200 DIBUJADO EN AUTOCAD
+7.90 Proyección viga Proyección pasarela Proyección incubadora Proyección taller +4.20 17 REFERENCIA: 09 AUDITORIO INTERIOR 15 SANITARIOS 17 CAJA DE ESCALERAS CONTRA INCENDIO 20 ADMINISTRACIÓN 21 INCUBADORAS DE EMPRESA ÁREA NUEVAS TECNOLOGÍAS 22 SALA DE ESPERA,MUESTRA Y VENTA 13 DEPÓSITO 20 21 Vacío sobre sala exposición Vacío sobre sala exposición Vacío sobre sala exposición Vacío sobre hall C 15 09 1 4 6 3 7 3 1 6 11 8 9 7 4 5 5 3 Proyección viga bóvedas Proyección cubo 22 Vacío sobre ingreso Vacío sobre ingreso Vacío sobre ingreso 13 Proyección viga bóvedas Proyección viga bóvedas Piel de vegetación Piel de vegetación 2 Proyección viga Proyección viga Proyección viga bóvedas 2 10 CF1 CF2 CFU CFU Proyección viga 17 REFERENCIA: 09 AUDITORIO INTERIOR 13 DEPÓSITO 15 SANITARIOS 17 CAJA DE ESCALERAS CONTRA INCENDIO 22 SALA DE ESPERA,MUESTRA Y VENTA 23 MEDIATECA 24 INCUBADORA DE INDUMENTARIA 25 INCUBADORA DE CERÁMICA 26 INCUBADORA DE MARROQUERÍA 27 INCUBADORA DE EDITORIAL 28 INCUBADORA DE PRODUCCIÓN ESCÉNICA 29 SALA DE GRABACIÓN AUDIO 30 SALA DE GRABACIÓN VÍDEO 31 TALLER AUDIOVISUAL 32 IMPRESIÓN 33 CONSULTORIO PSICOLÓGICO 34 OFICINA ASESORAMIENTO EMPRESARIAL 35 ESTAR Y TRABAJO COLECTIVO 23 +11.60 Vacío sobre sala exposición Vacío sobre hall 31 33 34 Vacío sobre incubadoras de empresa C A 29 30 15 15 25 28 27 26 24 09 Vacío sobre ingreso Proyección viga Proyección cubo 35 Vacío sobre auditorio Vacío sobre ingreso 32 Vacío sobre ingreso 13 22 15 Proyección viga bóvedas Piel de vegetación Piel de vegetación Piel de vegetación Proyección viga Proyección viga Proyección viga bóvedas Proyección viga bóvedas Proyección viga bóvedas 1 4 6 3 7 3 1 6 11 8 9 7 4 5 5 3 2 2 10 CF1 CF2 CFU CFU 0 10 20 50 0 10 20 50 VISTA NORTE CON ENTORNO 1:200 DIBUJADO EN AUTOCAD
08
PLANTAS ALTAS 1:200 DIBUJADO EN AUTOCAD

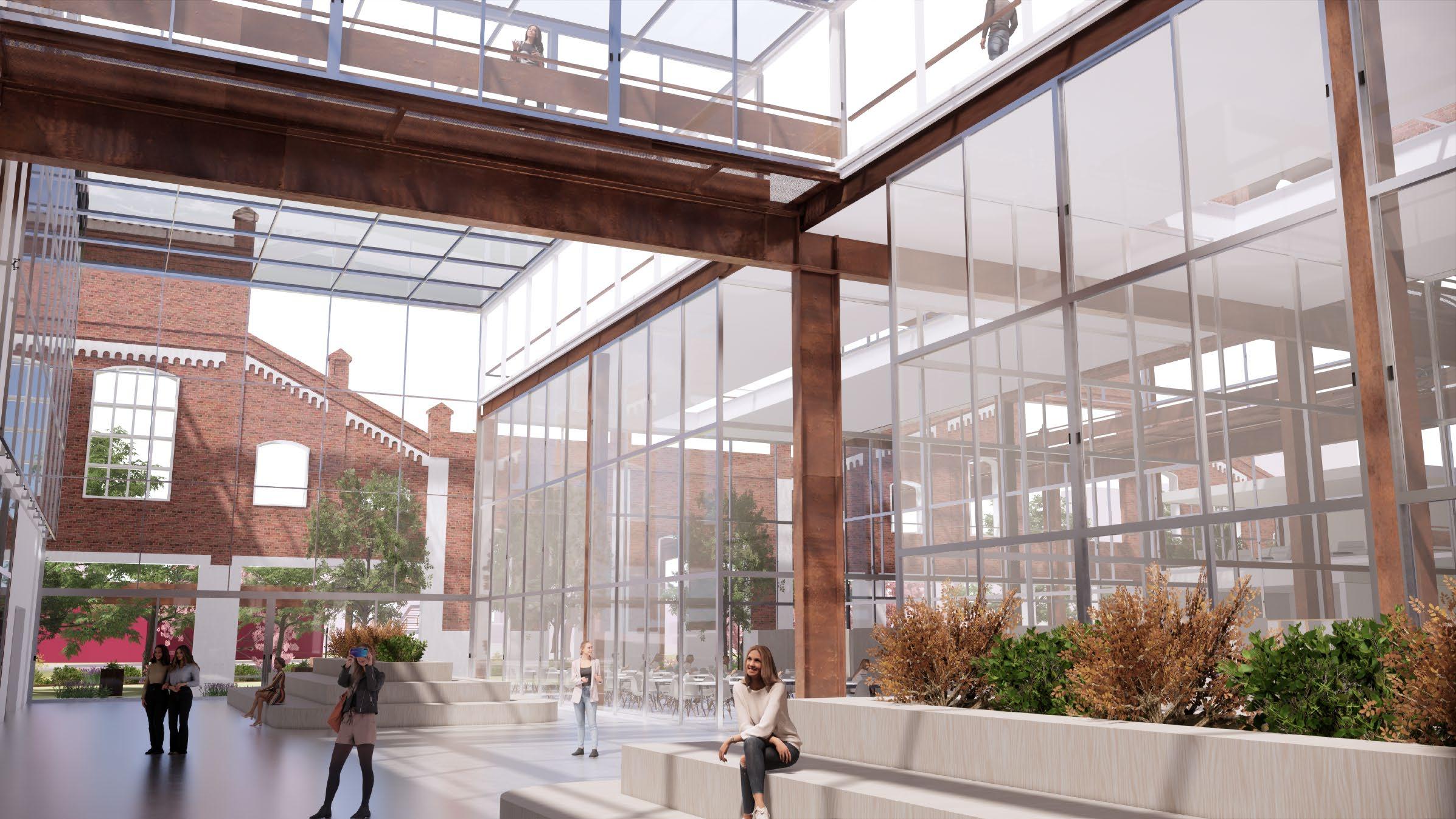

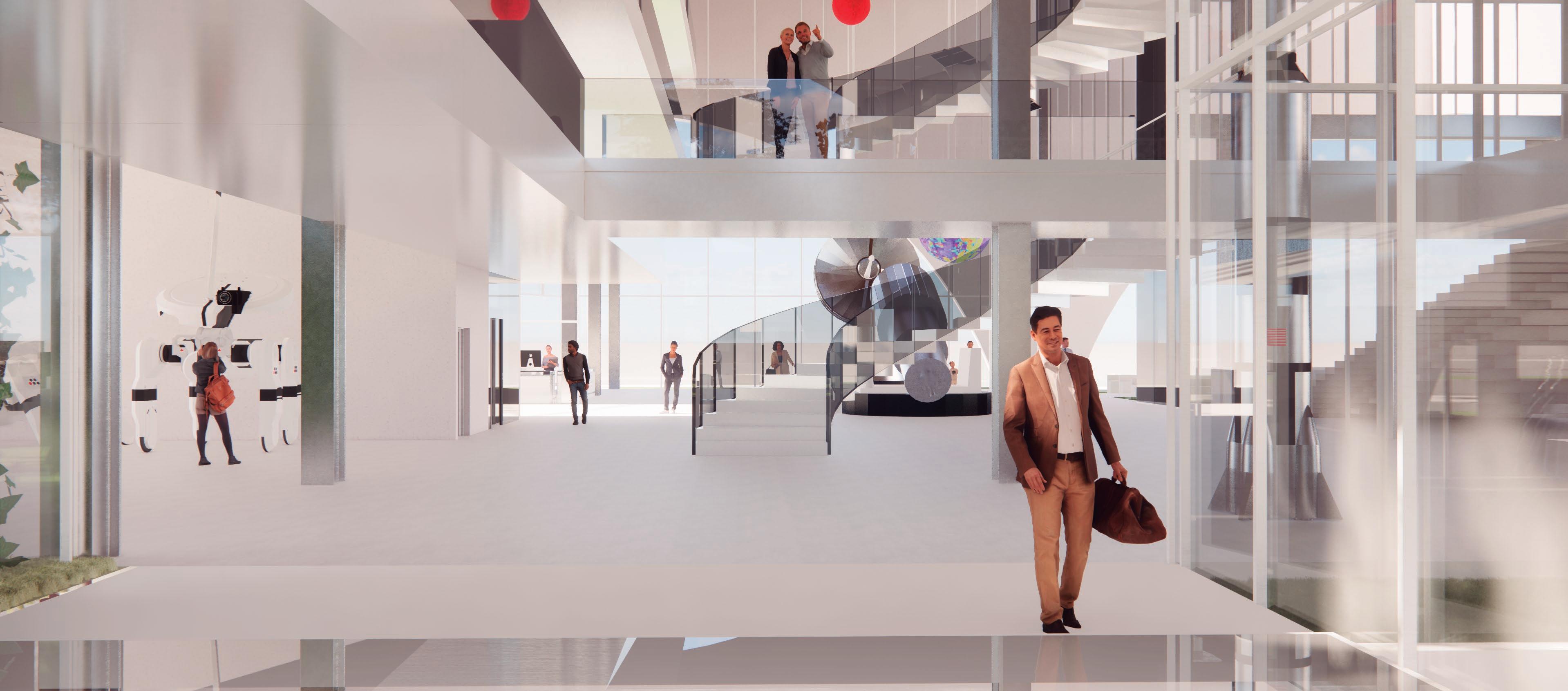

09 Perspectiva hacia la sala de exposición Modelado en Sketchup 3D y rederizado en Enscape Perspectiva de la sala de exposición

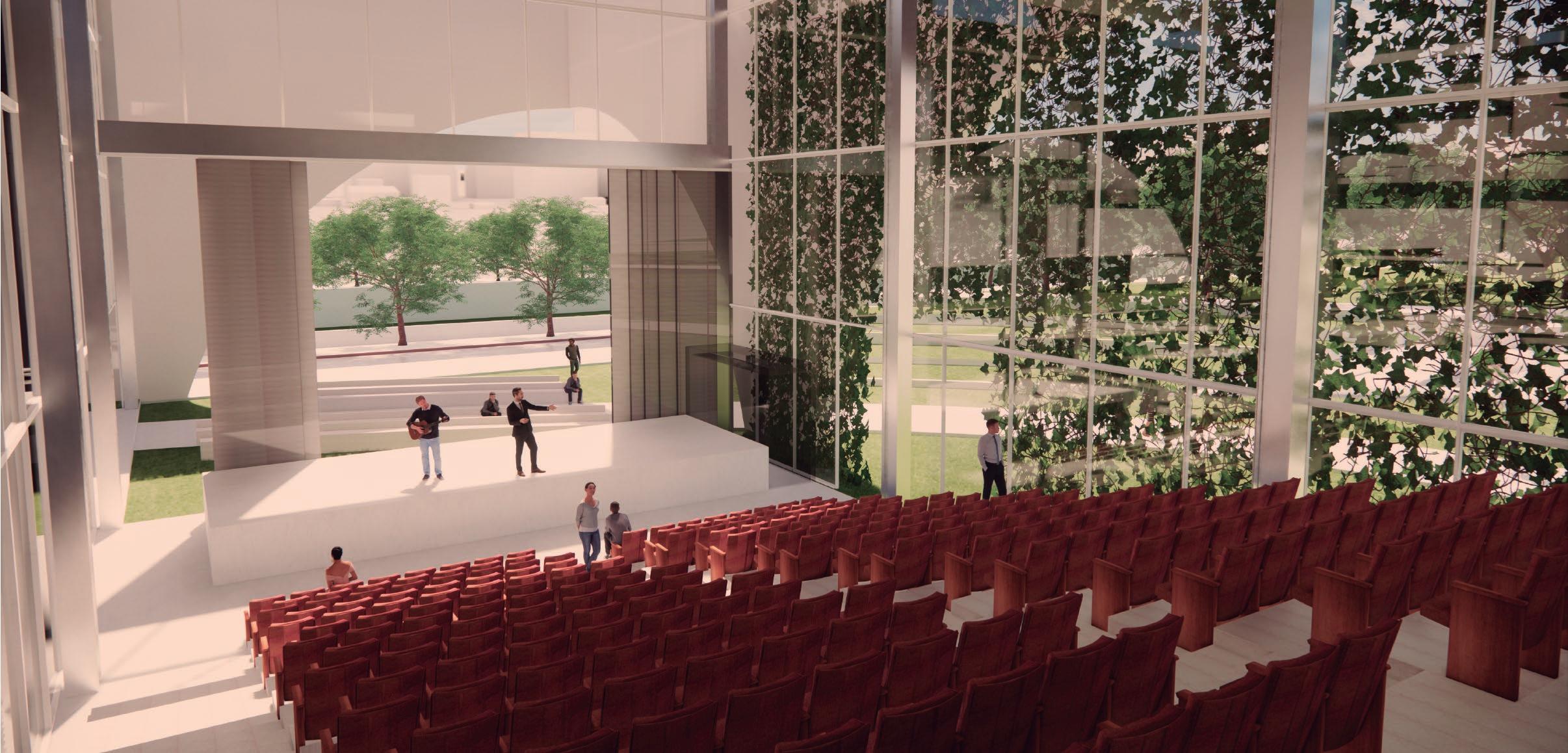

10 Perspectiva del auditorio
CIUDAD CUIDADORA
En el marco de "ciudad cuidadora" se considera a la ciudad como un refugio que albergue a todos,con espacios públicos diversos, pero también seguros.
En Barrio Alberdi se considera esta temática en relación a un sector en desuso, con preexistencias obsoletas, que generan espacios inseguros, descuidados y sin contemplar el potencial del sector.
Se plantea un programa educativo y sociohabitacional, principalmente, complementando con cultural y recreativo. Estos programas se desarrollan en espacios con visuales,con permeabilidad, con recorridos y con distintos cambios de perspectivas, con la intención de que se vuelvan más seguros, y repensando habitares que se encierran en si mismos.
El recorrido de la cinta permite romper con este ensimismamiento que poseen las preexistencias, a su vez que aparece como analogía del recorrido en la ciudad, plasmado en un micro sector. Genera vinculos de conexión distintos entre los programas y distinta forma de recorrer los espacios, lo que aporta a que haya más "ojos" contemplando el espacio público.
11
PROYECTO URBANO/ARQUITECTÓNICO
02MACRO
PROYECTO PARA 5TO AÑO DE LA CARRERA PARA EDIFICIO INSTITUCIONAL CON PROGRAMA HIBRÍDO.
12 Modelado en sketchup 3D y renderizado en Enscape

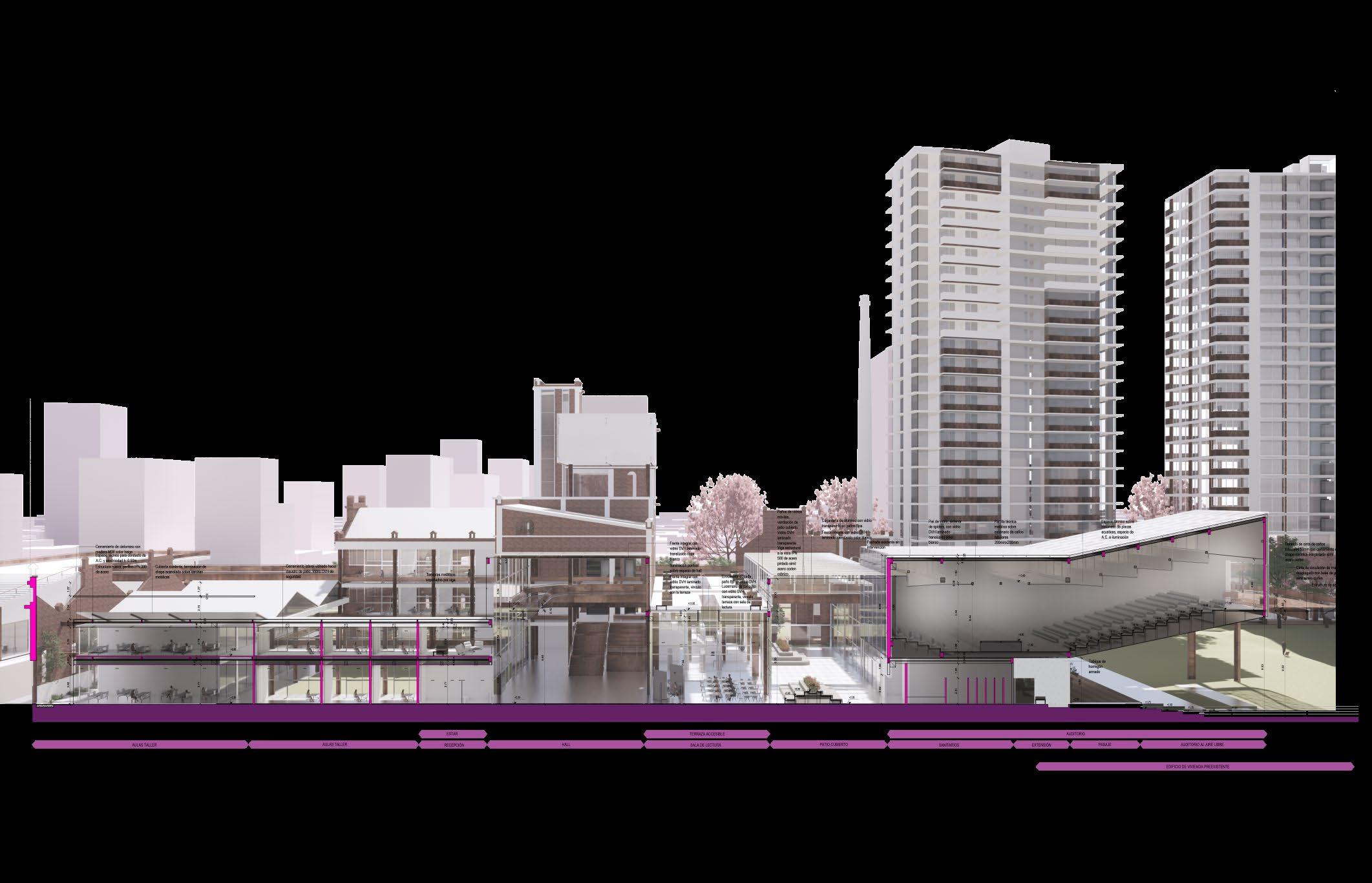

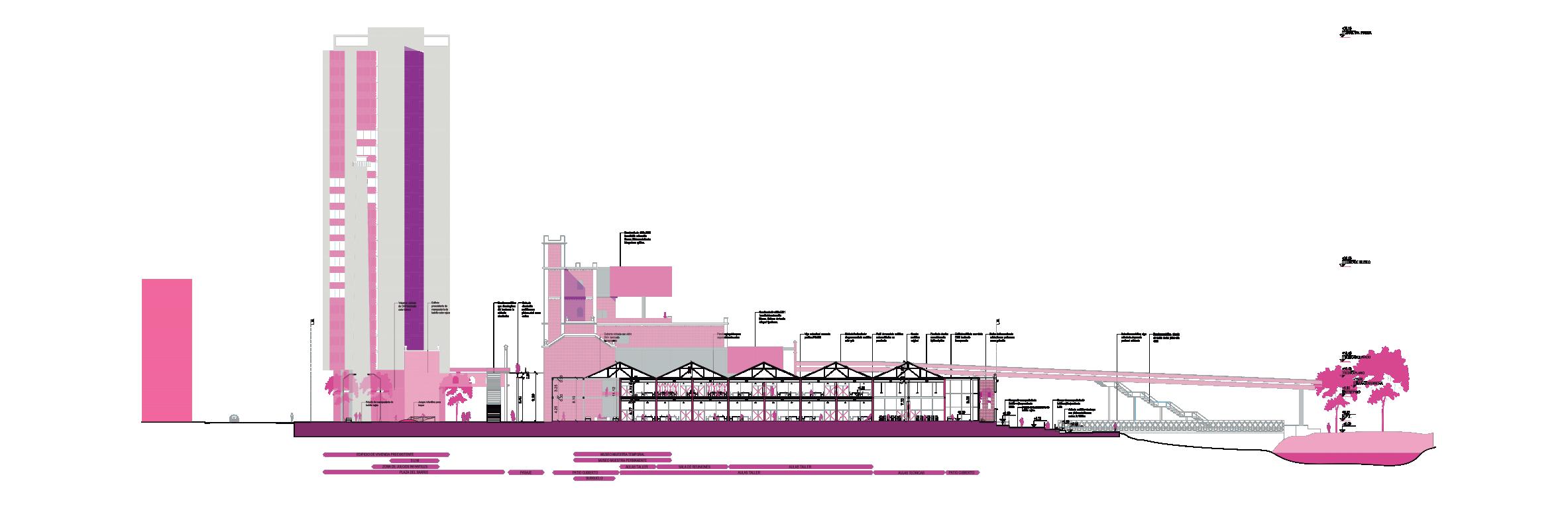

CORTE URBANO

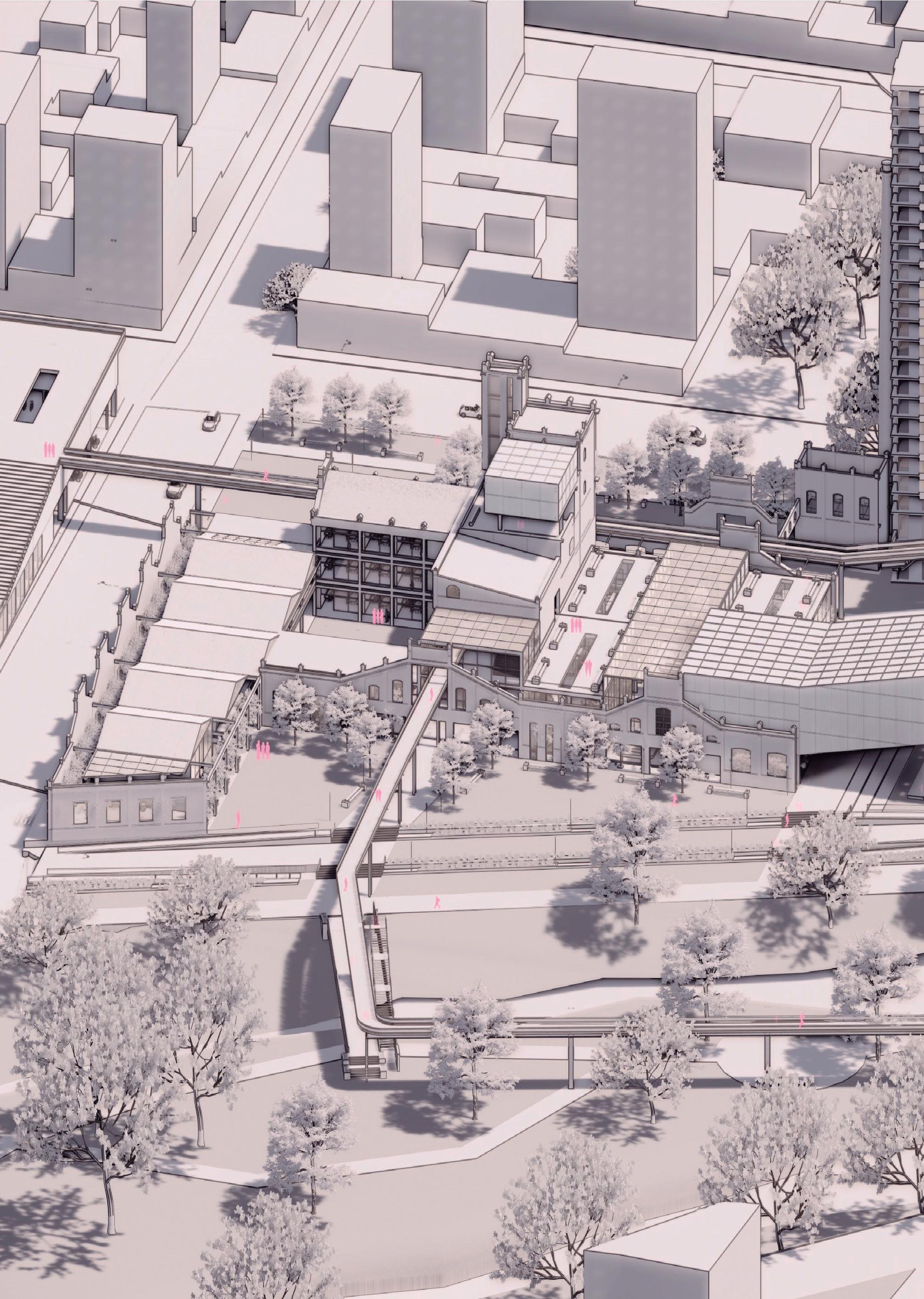

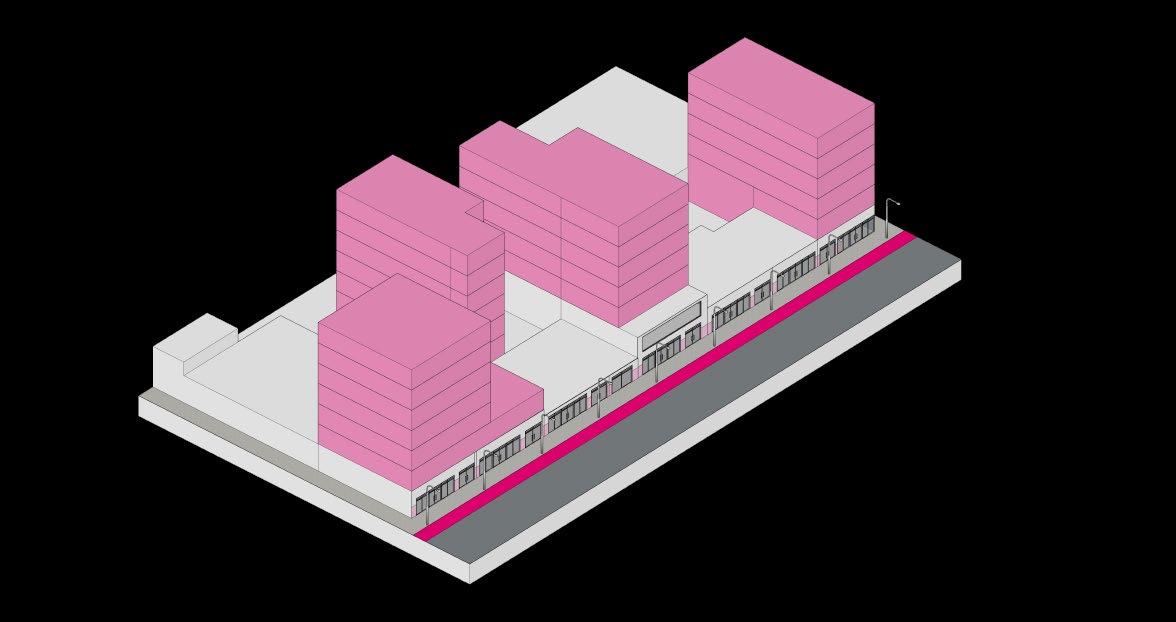

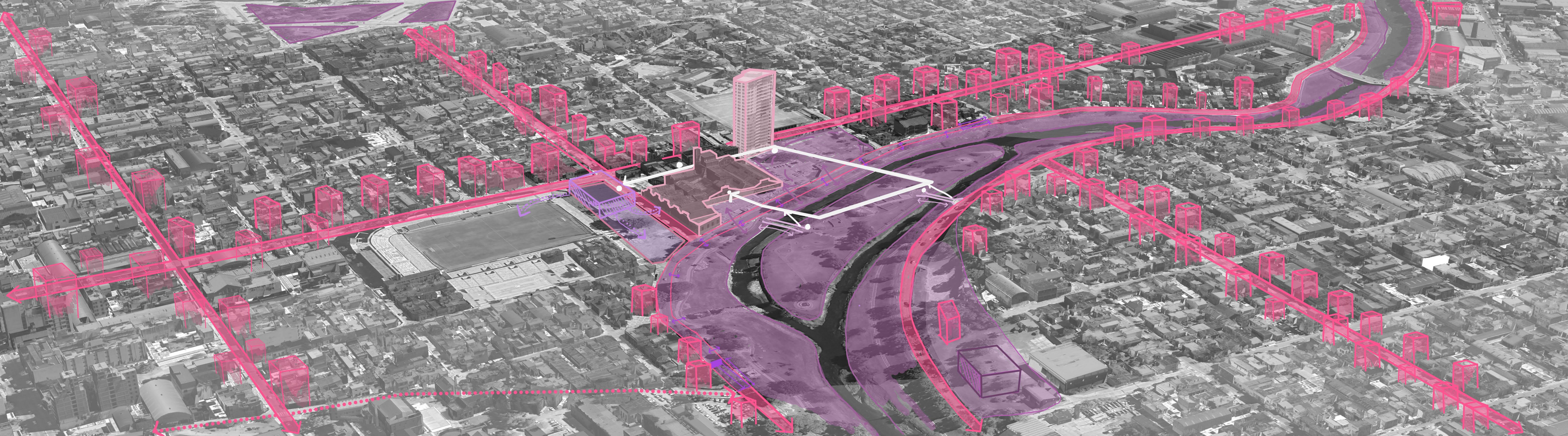

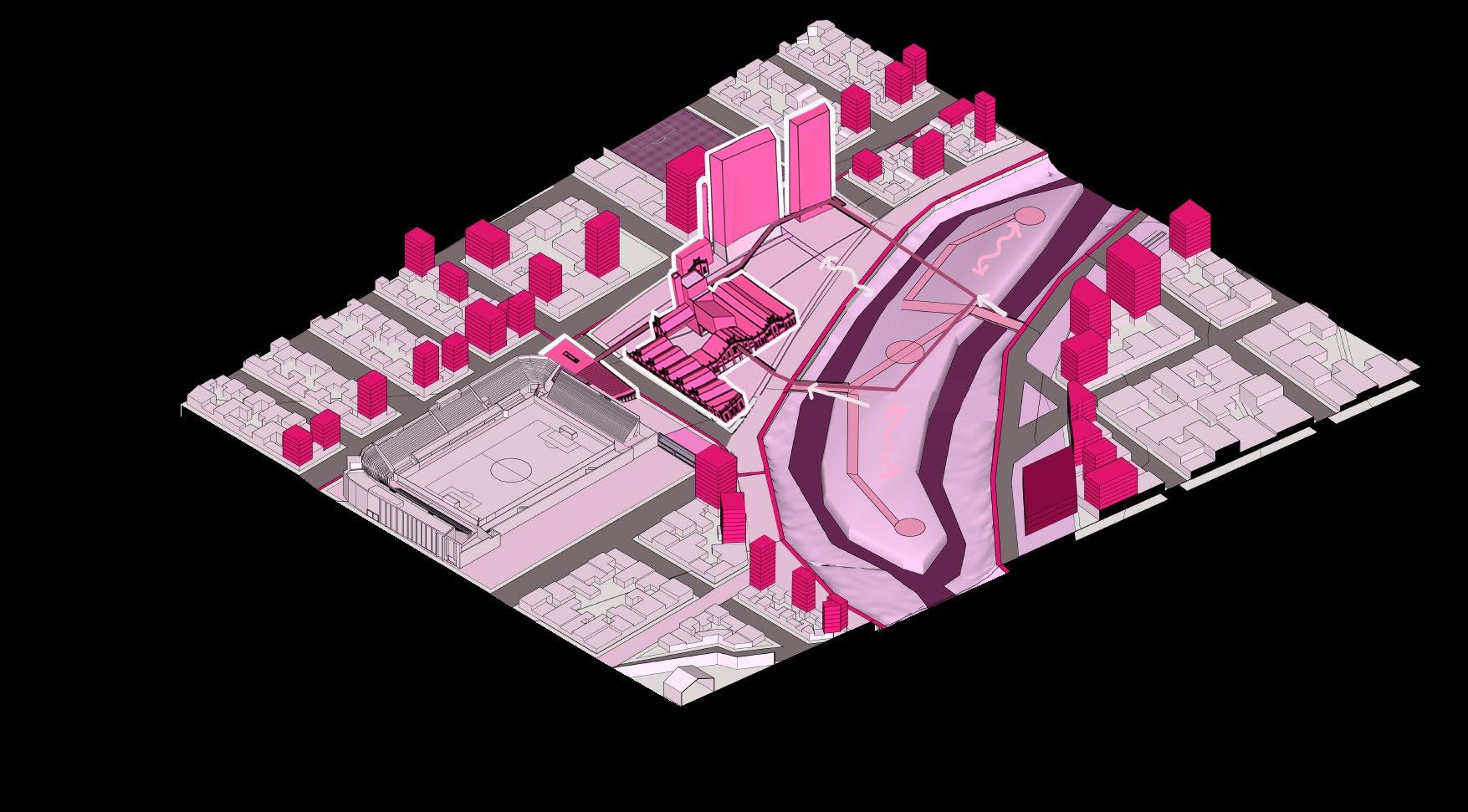

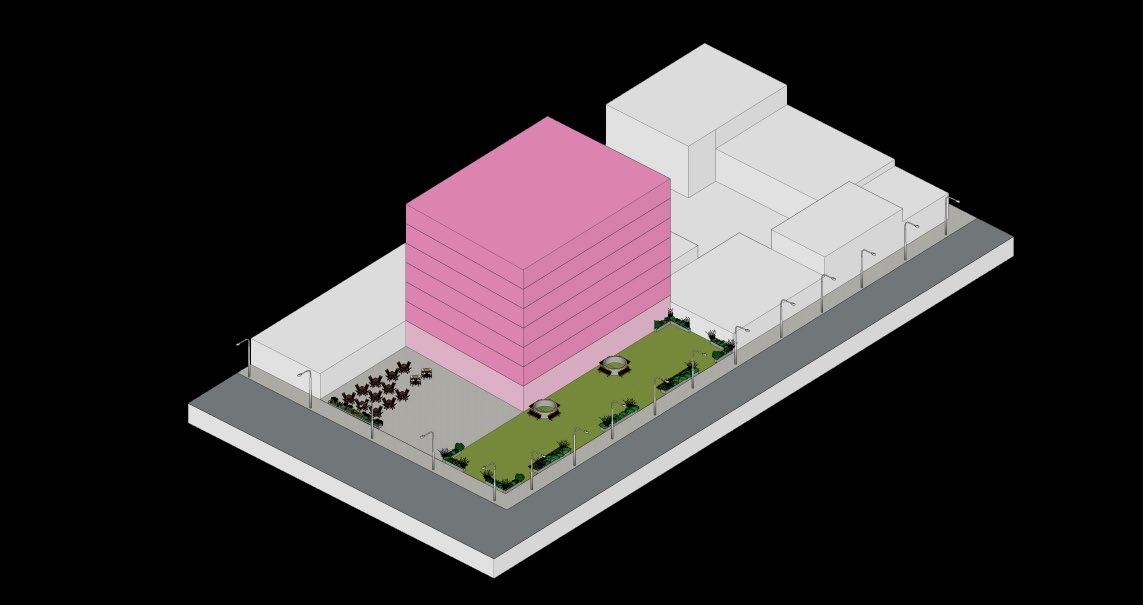

AXONOMÉTRICA DE ENTORNO
13

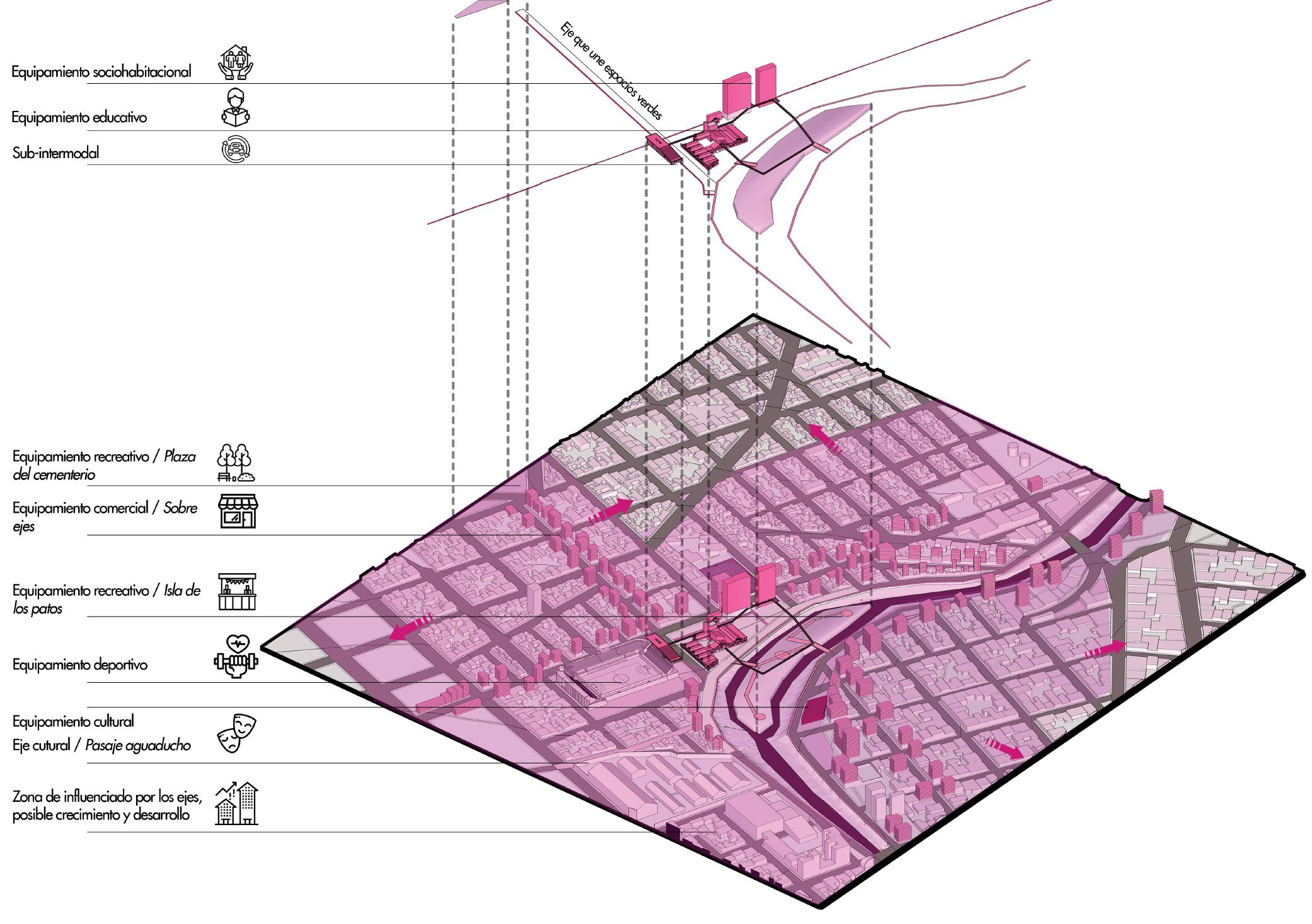

AXONOMÉTRICA CON PROGRAMA
14
15

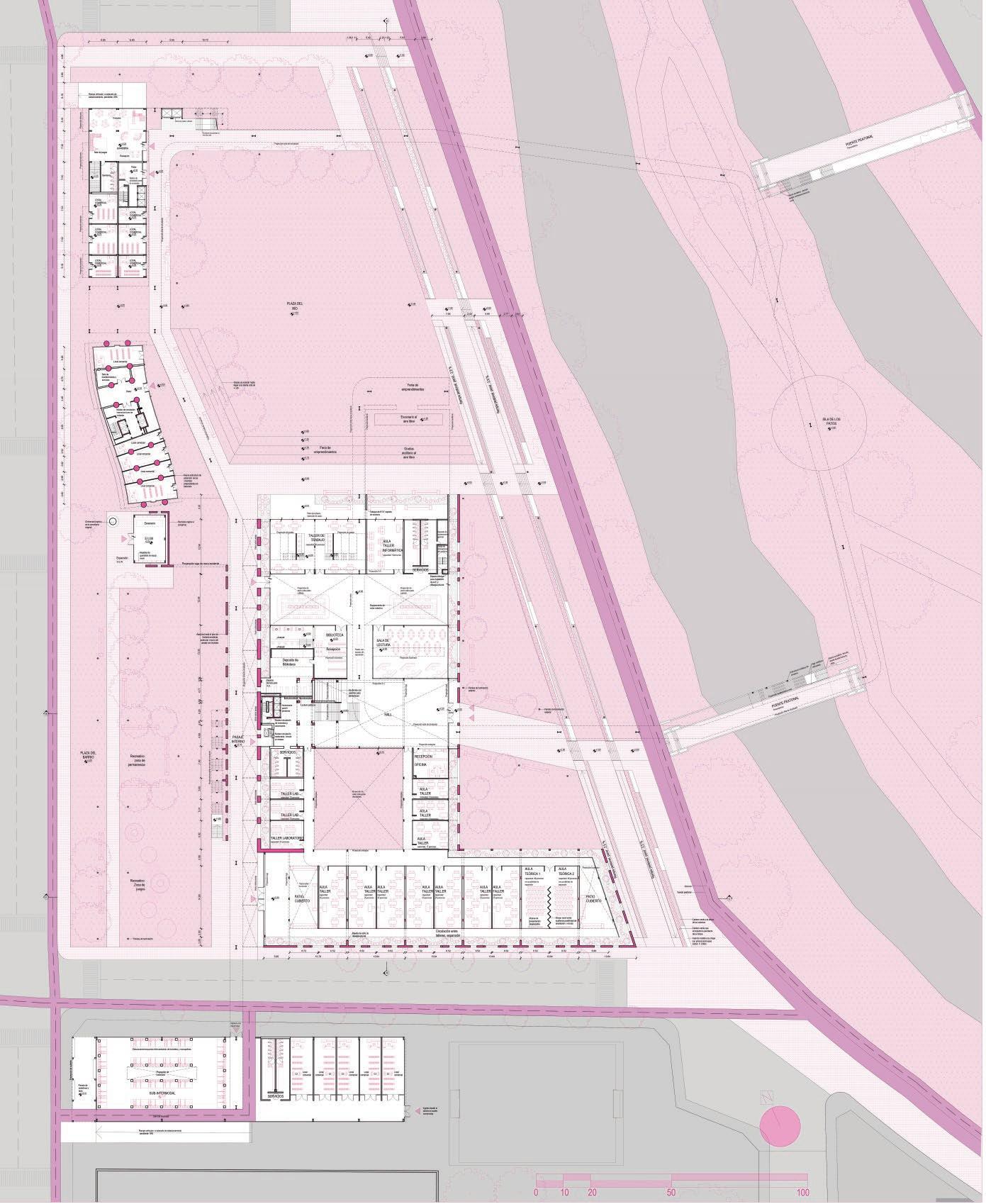

PLANTA BAJA 1:200
PLANTA ALTA 1:200
Perspectiva hacia patio interno Modelado en Sketchup 3D y rederizado en Enscape
CORTE TRANSVERSAL 1:200
CORTE FUGADO 1:100
16

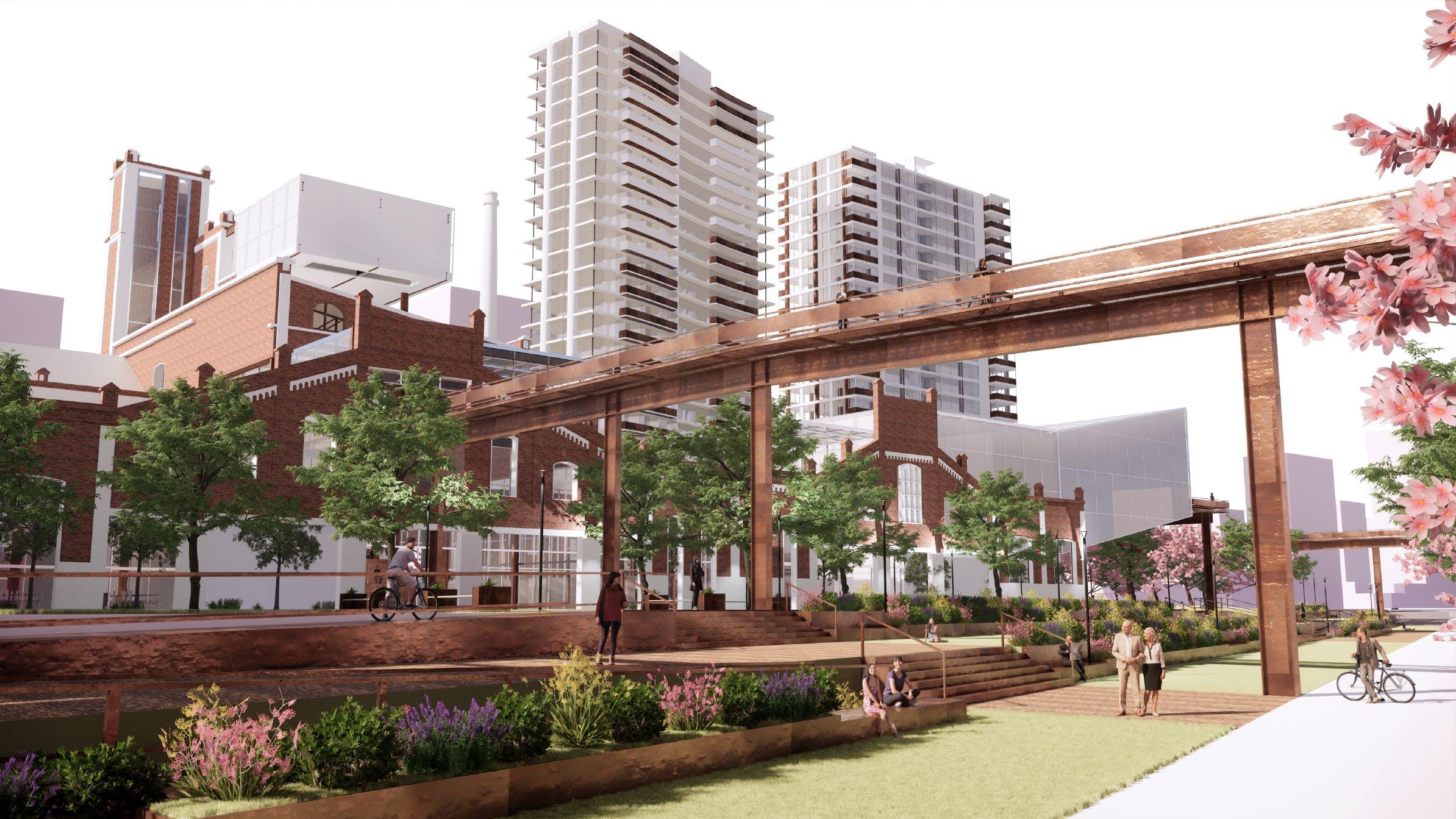

Perspectiva exterior de ingreso Modelado en Sketchup 3D y rederizado en Enscape
03EDIFICIO DE VIVIENDA
Ubicado en Córdoba Capital, sobre la costanera del río Suquia y cerca del centro histórico de la ciudad, se propone un edi co habitacional con espacios colectivos para impulsar la cultura. Y la cultura misma promueve lo colectivo. Este ida y vuelta tambien acompaña el contexto postpandemia,y pensar en espacios lúdicos y abiertos acompañan la necesidad de pensar en una ciudad que piense en sus habitantes.
Dos volumenes conectados por un núcleo central exterior de circulación constituye el esquema base del edi cio. En el primer piso se desarrollan o cinas, espacios de trabajo con espacios de extensión en terraza y palier. En cuanto a las viviendas destaca una variedad tipológica que radica en el vinculo de la vivienda propiamente dicha y un módulo variable,un complemento que adopta distintos usos según la necesidad de cada habitante.
A partir de la modulación,destinar porción a un espacio variable,a un espacio intermedio capaz de darle al habitante una solución a distintas y posibles necesidades. Y a ser una vivienda más re exiva de los posibles acontecimientos o replanteos familiares.
17
COLECTIVA VARIARTE PROYECTO PARA 3ER AÑO DE LA CARRERA PARA EDIFICIO DE VIVIENDAS COLECTIVAS CON PROGRAMA SOCIAL.

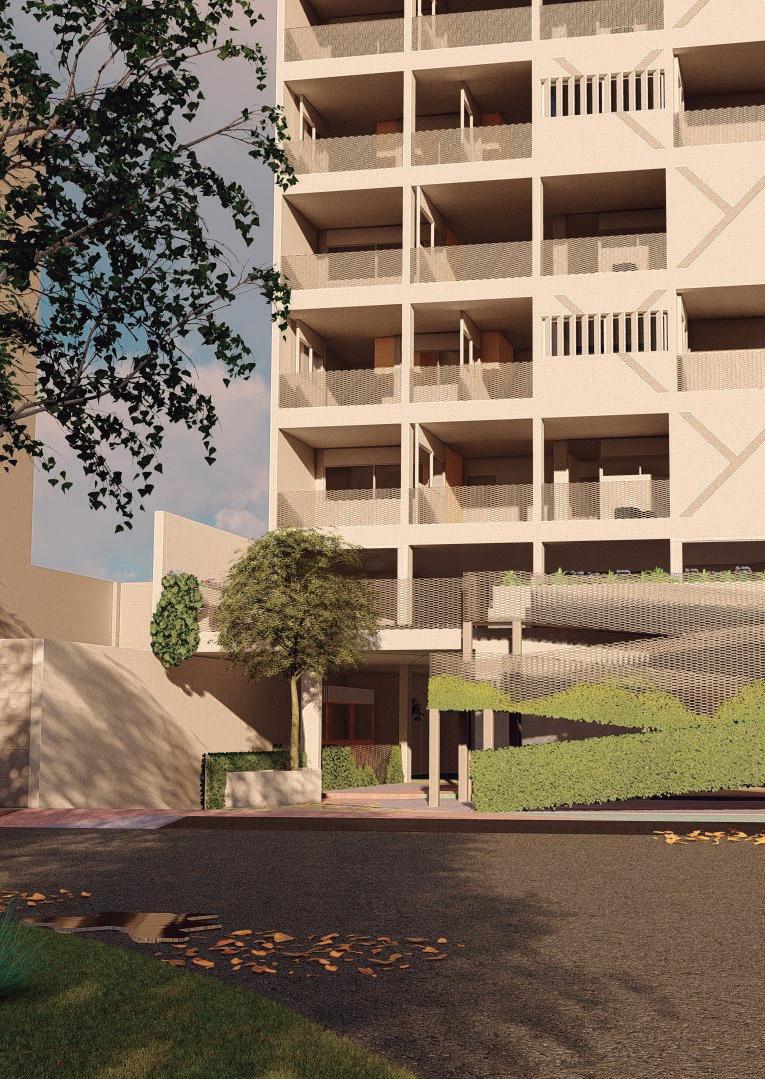

Modelado en sketchup 3D y renderizado en Lumion 18

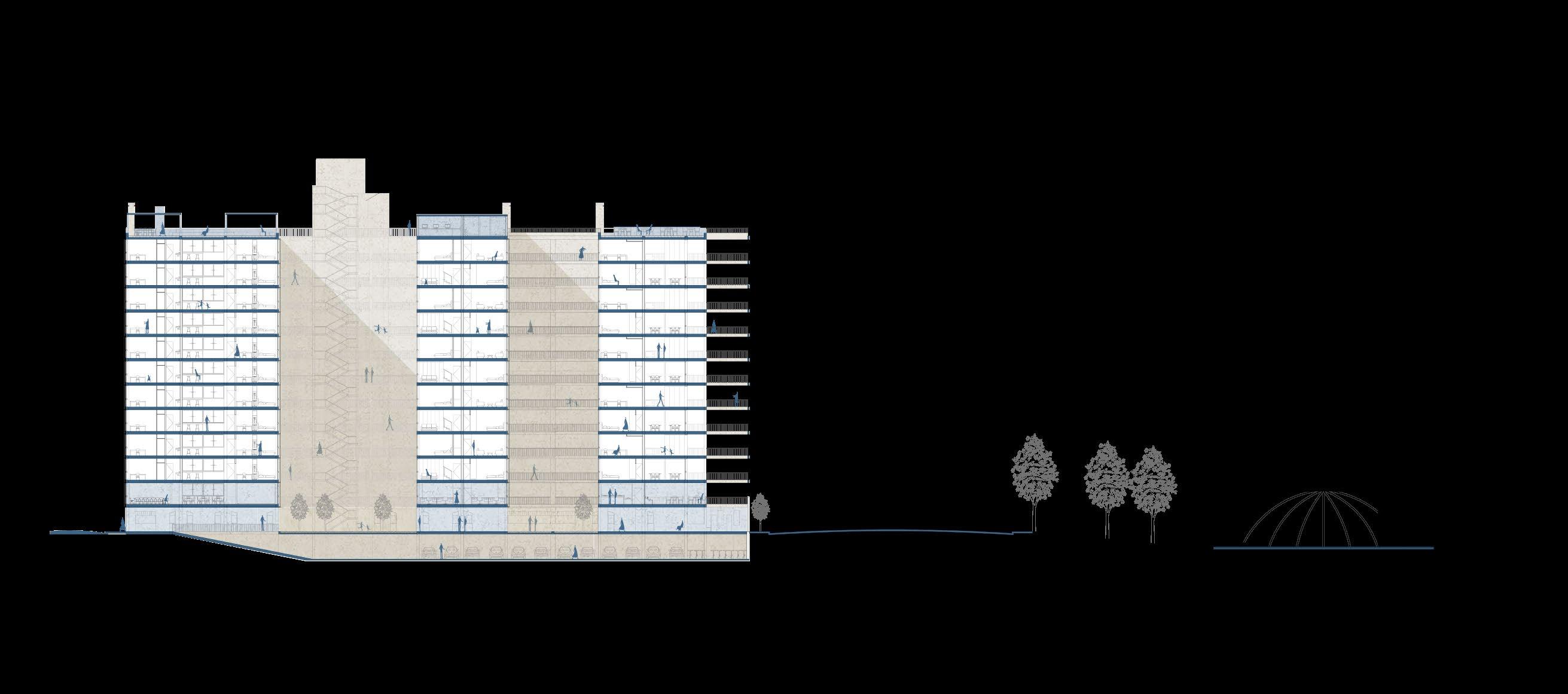

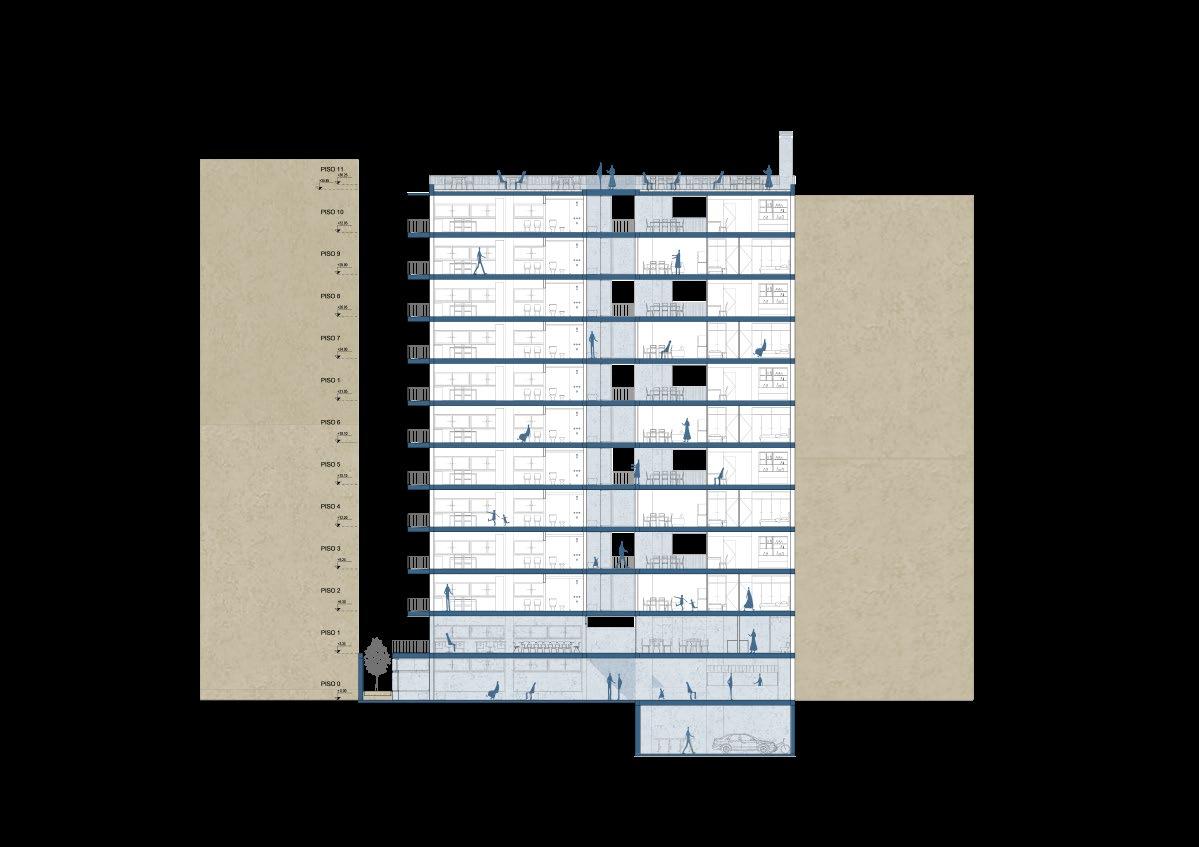

CORTE TRANSVERSAL
CORTE LONGITUDINAL
19

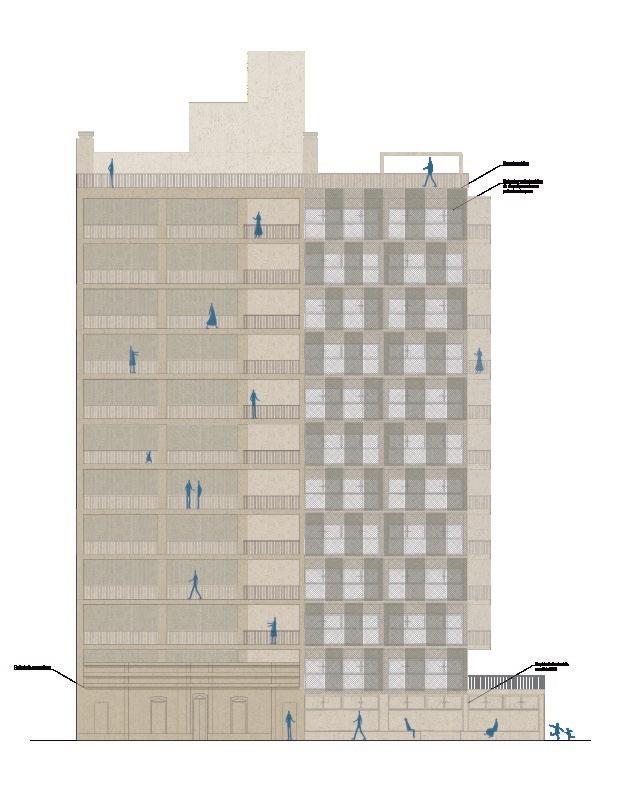

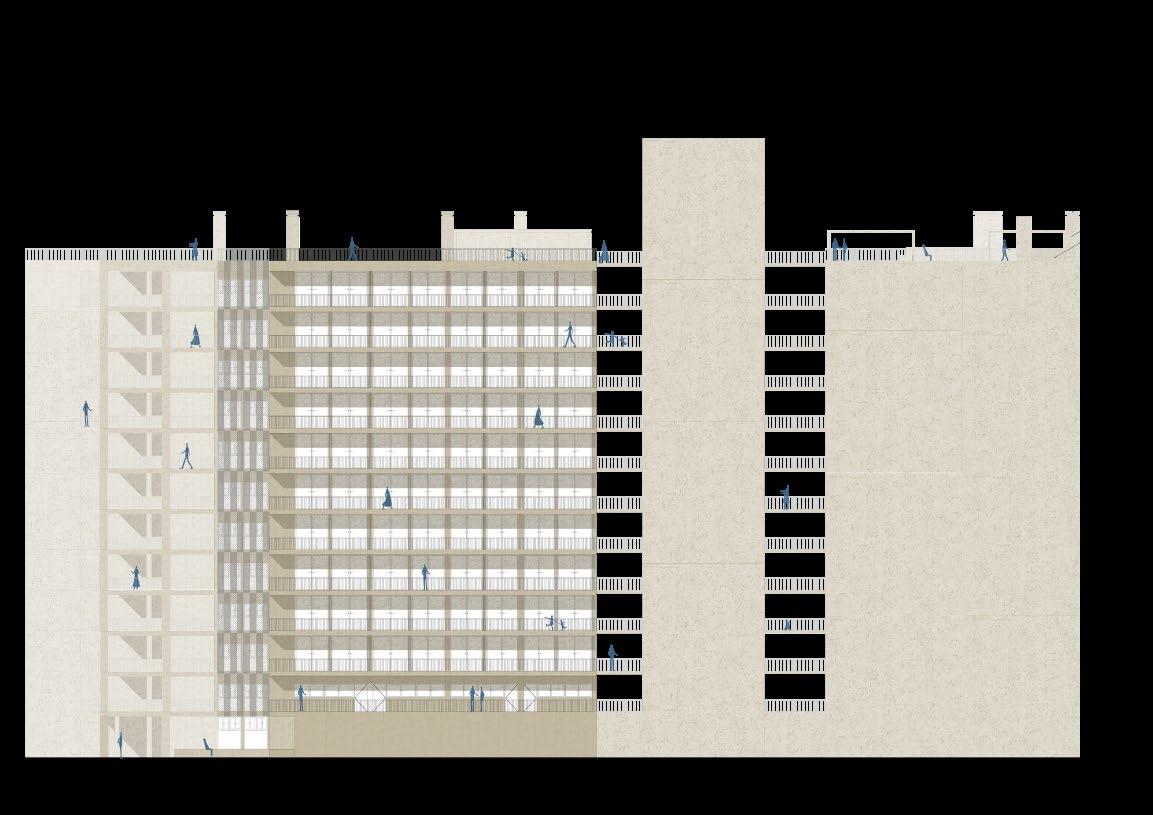

VISTA OESTE
VISTA NORTE

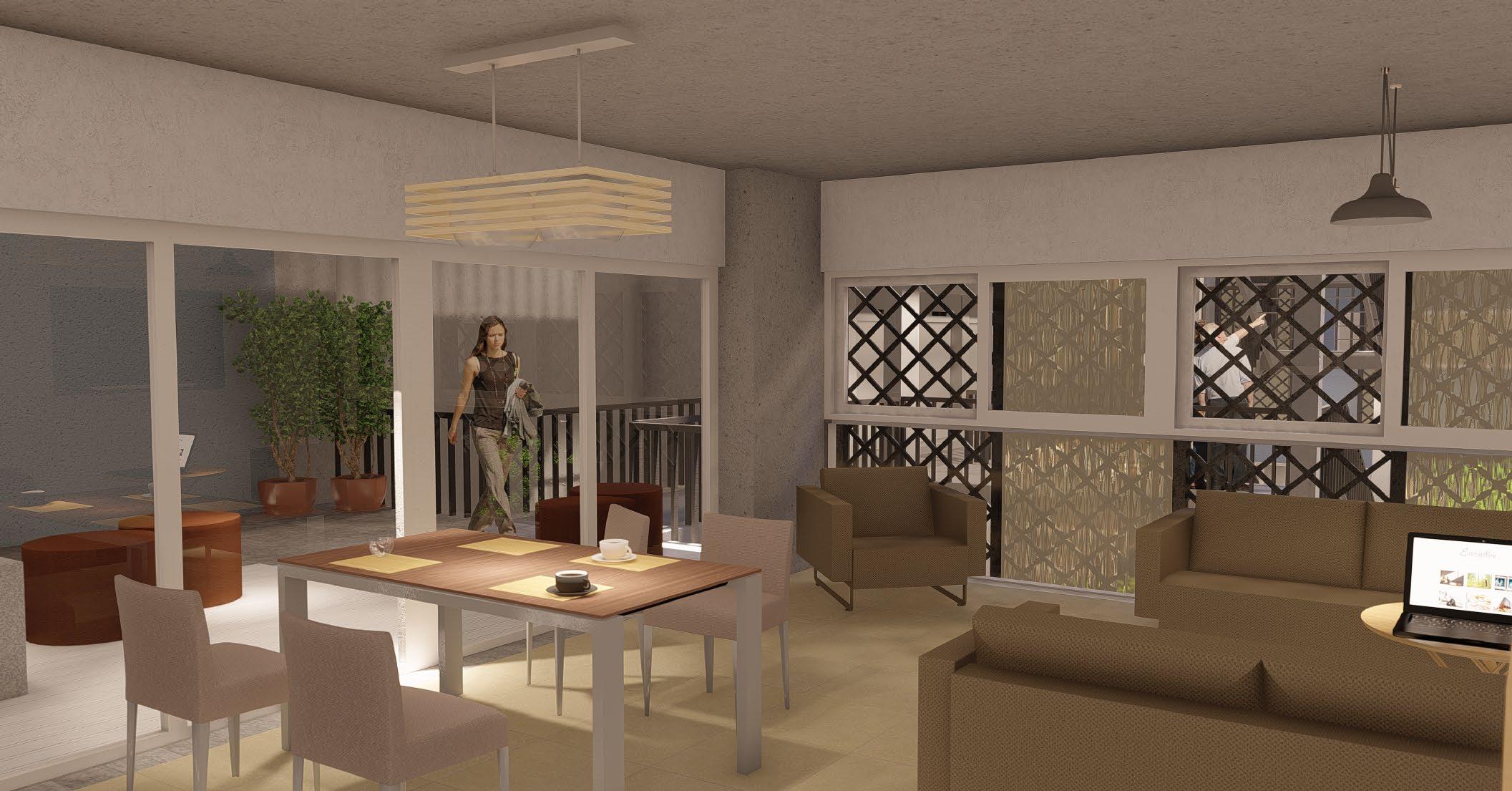

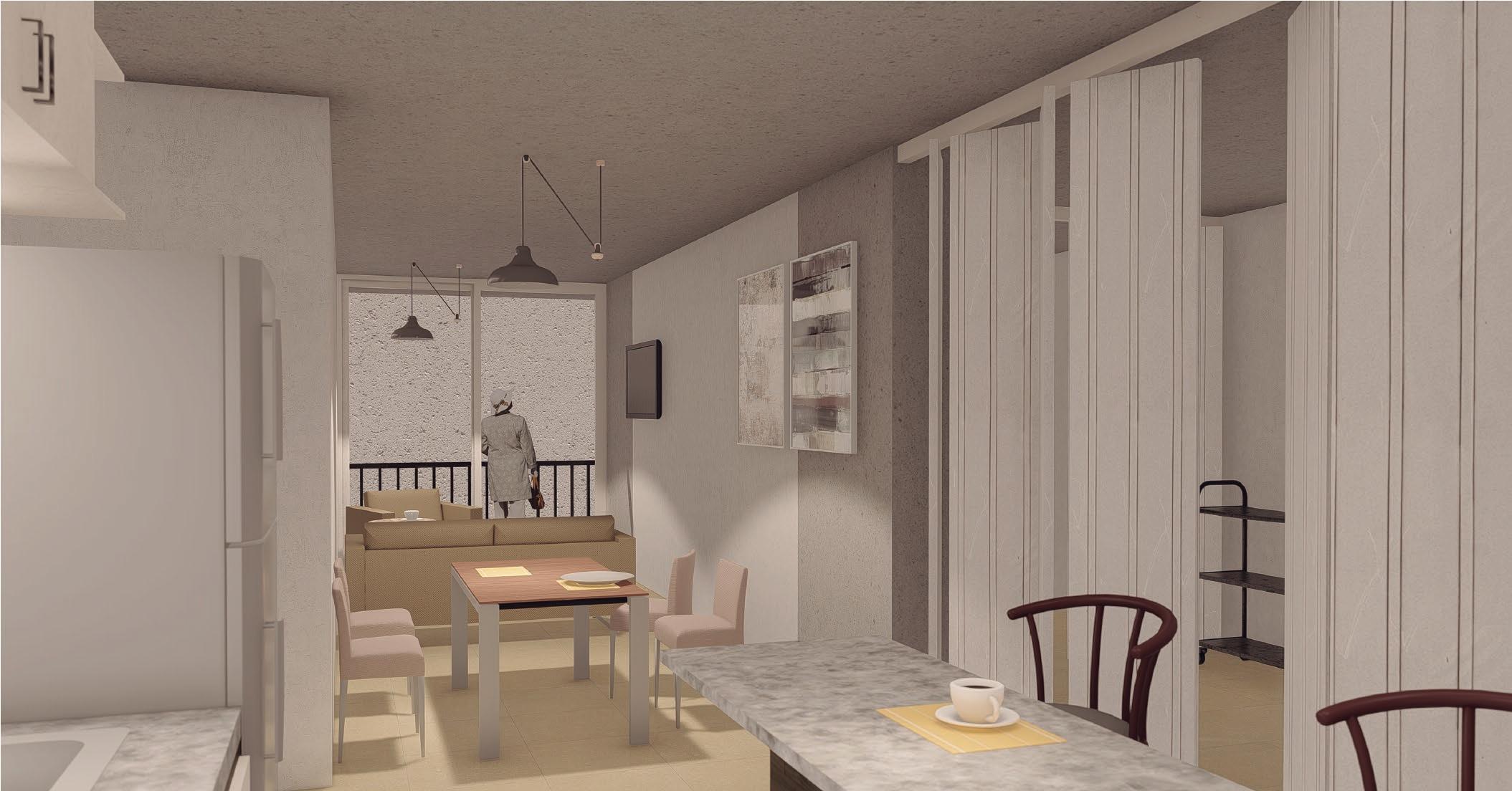

INTERIOR DEPARTAMENTO CON EXTENSIÓN EN PALIER
INTERIOR DEPARTAMENTO CON BALCÓN
MODELADO CON SKETCHUP Y RENDERIZADO CON LUMION

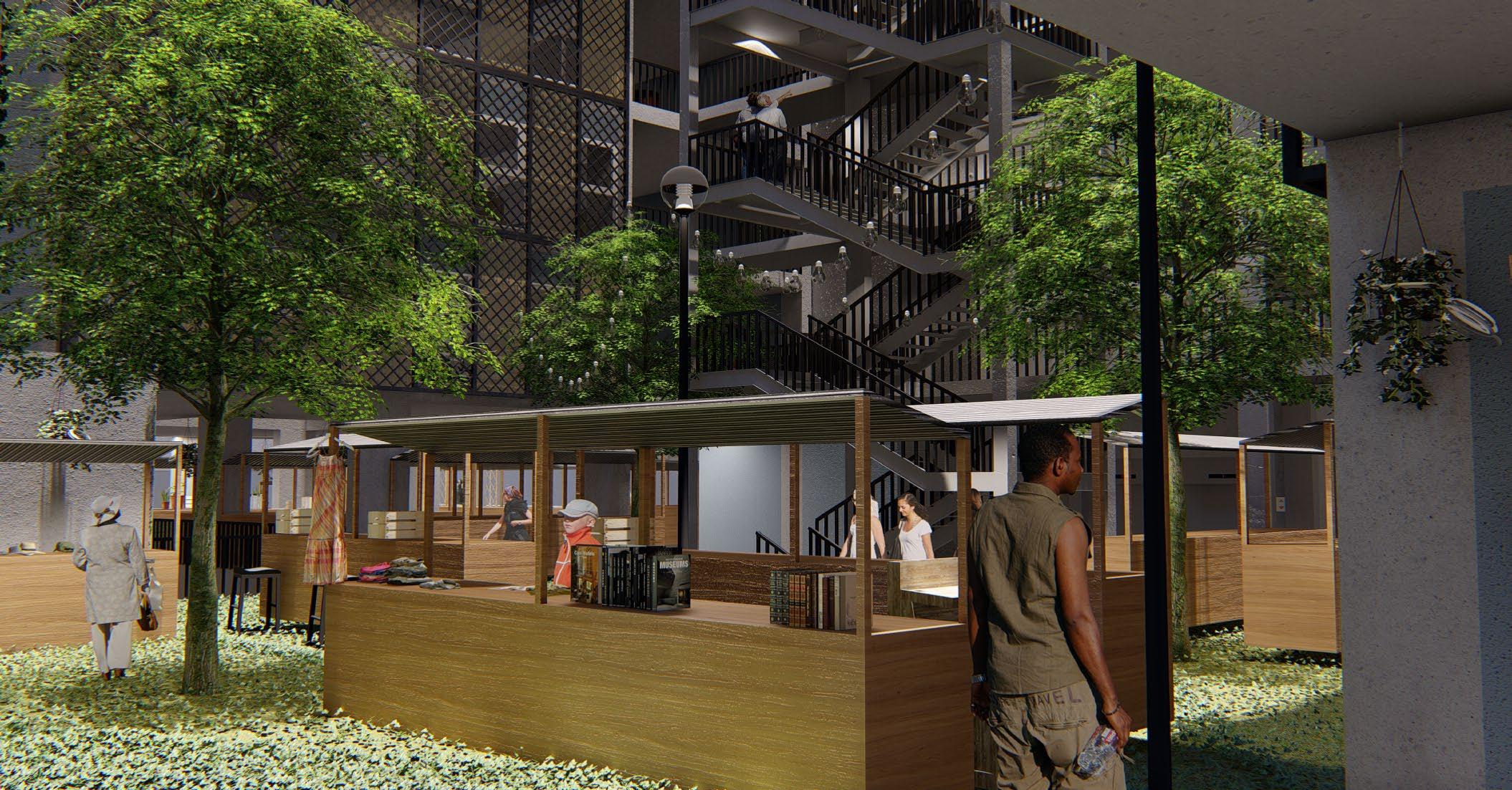

PATIO INTERNO COMÚN CON FERIA 20
03PARQUE LINEAL COSTERO RÉPLICA

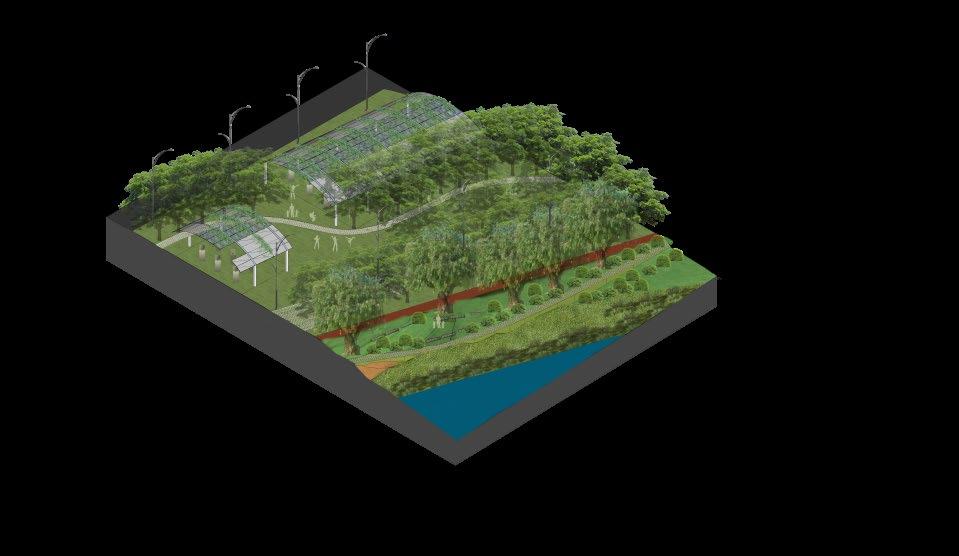

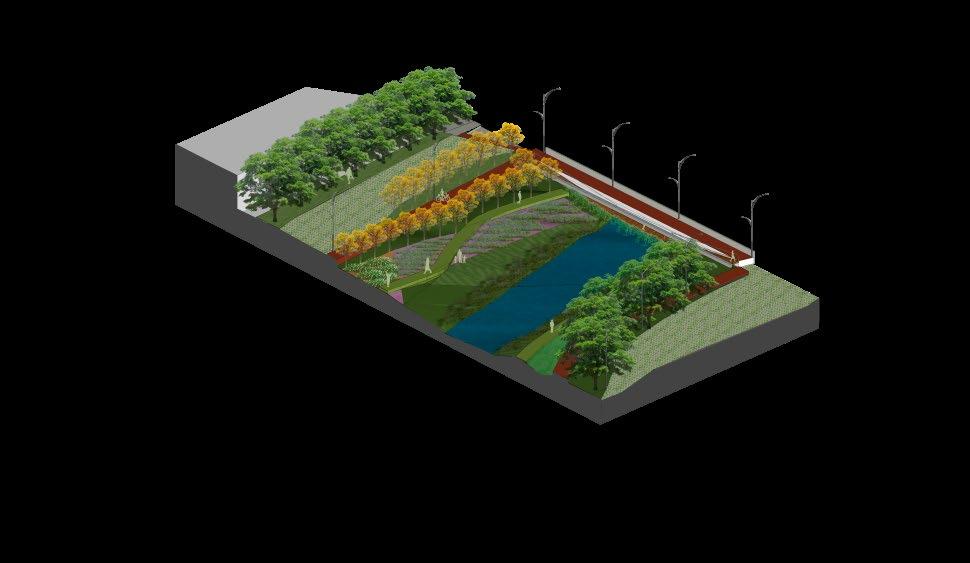

Ubicado en Córdoba Capital, sobre la costanera del río Suquia y en el historico barrio San Vicente, se propone un proyecto que tiene la función de renaturalizar y recuperar la biodiversidad del sector, activando también las actividades de los vecinos.
Del concepto Réplica, se toma como gura base la hoja del algarrobo, consideraba una geometría fractal, en sus hojas se marca la continuidad. Se quiere expandir, replicar, el río hacia la ciudad.
En su amplio programa, se evita la construcción de nuevos edi cios, fomentano la reutilización de antiguos galpones dotandolos de un nuevo programa como; comercio, cultural, social, educativo. Lo construido sobre la ribera son las terrazas de ltración, que toman el agua proveniente de la ciudad y la retardan, limpiandola, para luego volver al río.
21
PROYECTO PARA 4TO AÑO DE LA CARRERA PARA DISEÑO PAISAJISTICO DE LA RIBERA RÍO.

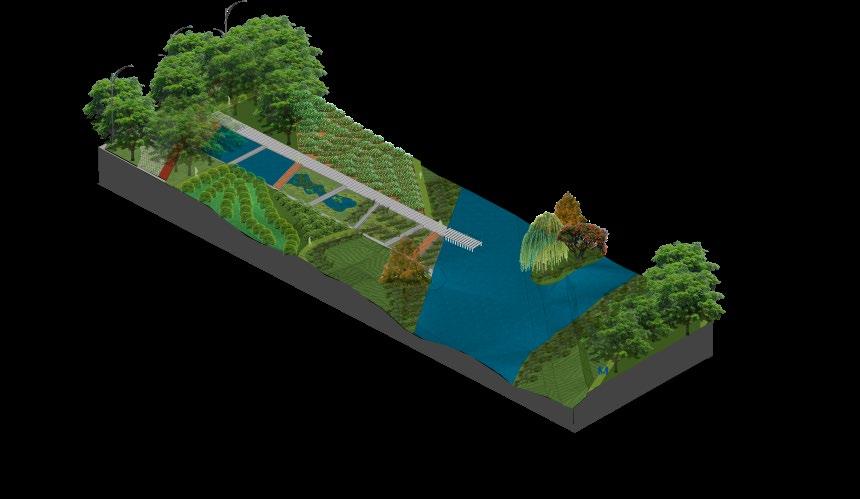

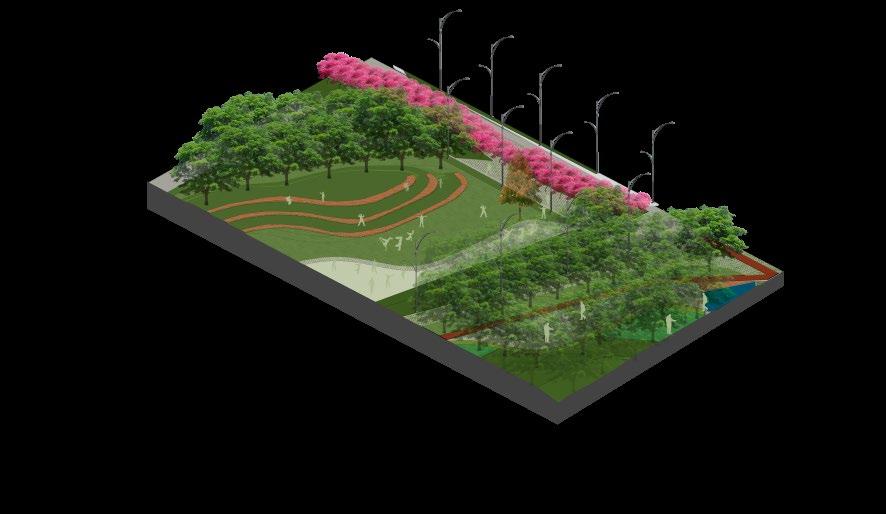

22 Modelado en sketchup 3D y renderizado en Lumion

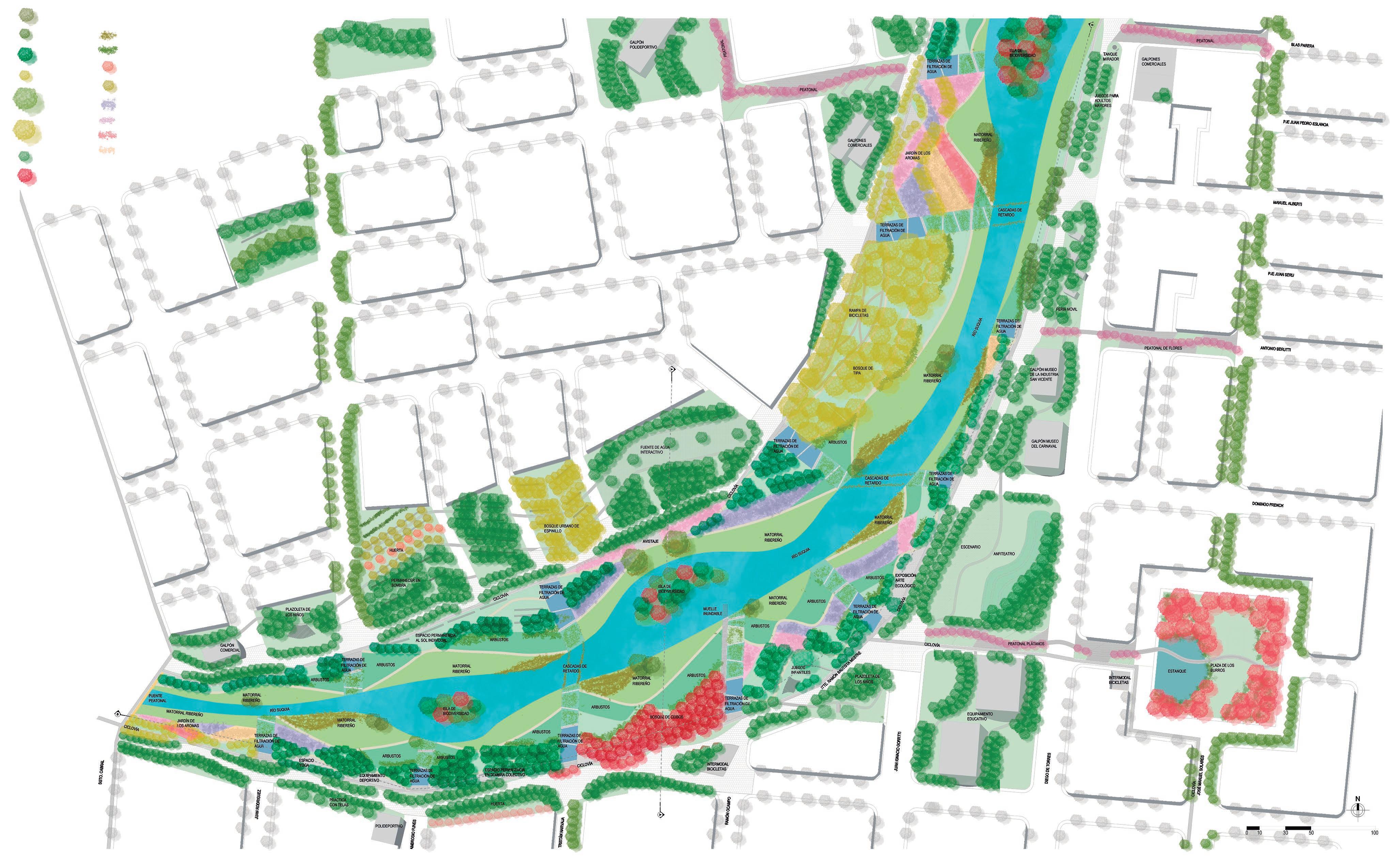

PLANIMETRÍA EN 1:750 DIBUJO EN AUTOCAD Y POSTPRODUCCIÓN EN PHOTOSHOP.

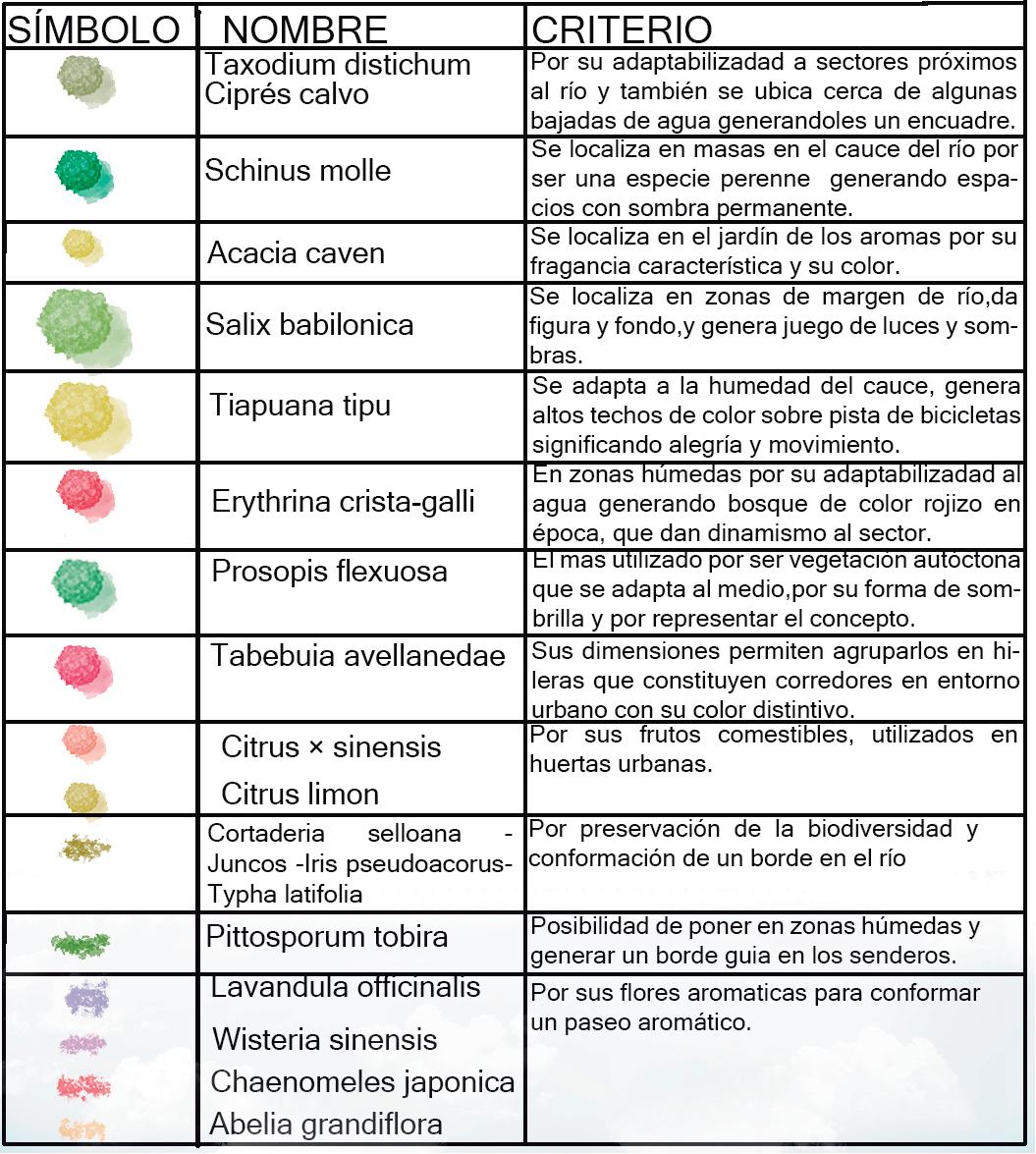

23 REFERENCIAS GRÁFICAS DE VEGETACIÓN
24
PLANTA TÉCNICA 1:250 DIBUJADO EN AUTOCAD
CORTE LONGITUDINAL 1:250
25 ± 0.00 ± 0.00 +0.30 +0.30 +0.50 ± 0.00 6.49 6.57 6.41 8.96 6.44 6.53 9.41 6.58 6.52 +0.20 PEATONAL Solado con paso vehicular restringuido de rejilla de césped de plástico reciclado L.C.V. L.C.V. L.C.V. CICLOVÍA con pavimento estructural drenante L.C.V. Solado peatonal de rejilla de césped de plástico reciclado +0.40 +0.20 -0.60 TERRAZAS de drenaje y limpieza de las aguas grises del barrio Manto de vegetación arbusto floral de Abelia Manto de vegetación arbusto floral de Glicinas Manto de vegetación arbusto floral de Lavandas Manto de vegetación cespéd Luminarias inteligentes de ahorro de energía para horas nocturnas en ciclovía. Con recolección de energía solar durante el día Luminarias de calle y senderos CALLE Dos carriles vehicular con pavimento de rejilla de césped drenante, disminuye velocidad Equipamiento fijo con doble cantero y asientos curvados, siguiendo morfología de curvas de costanera GALPÓN COMERCIAL Venta de producción de huertas naturales GALPÓN COMERCIAL Venta de producción de huertas naturales +0.60 +0.60 SENDEROS de tierra compactada con césped MUROS DE CONTESIÓN de gaviones e:0.40m 1 1 1 1 1 1 1 1 1 3.10 3.10 3.10 3.10 3.10 3.10 3.10 3.10 3.10 3.10 3.10 3.10 3.10 3.10 3.50 3.50 3.50 3.50 3.50 3.50 3.50 7.00 3.50 3.50 7.00 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.10 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 2 2 2 2 2 2 2 2 5 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 7 7 7 7 7 7 7 7 7 7 7 5.60 5.60 5.60 5.60 5.60 5.60 5.60 5.00 9.00 9.00 5.60 5.60 5.60 5.60 5.60 5.60 5.60 5.50 5.50 5.50 5.50 5.50 5.50 5.50 5.60 5.60 5.60 5.60 7.59 7.93 Manto de vegetación arbusto floral de Glicinas 8 8 8 9 10 9 9 9 9 11 11 10.60 37.52 10.88 30.13 10.78 3.15 5.50 20.61 2.21 16.26 2.21 12.31 15.99 6.80 12.63 2.00 7.16 2.49 5.23 2.50 12.48 2.50 0.40 11.06 +0.30 +0.40 A Luminarias de calle y senderos CALLE 0.00 VEREDA +0.20 +0.10 CICLOVÍA +0.40 EXPANSIÓN +0.30 PEATONAL +0.30 GALPÓN +0.60 PEATONAL +0.30 VEREDA +0.20 2 7 3 3 8 Luminarias de calle y senderos Luminarias inteligentes de energía para horas nocturnas en ciclovía. Con recolección de energía solar durante el día SENDEROS de tierra compactada con césped TERRAZAS de drenaje y limpieza de las aguas grises del barrio 2 Solado peatonal de rejilla de césped de plástico reciclado Solado peatonal de rejilla de césped de plástico reciclado CALLE Dos carriles vehicular con pavimento de rejilla de césped drenante, disminuye velocidad AXONOMETRÍCAS DE SECTOR CON VEGETACIÓN Y EQUIPAMIENTO. MODELADO EN SKETCHUP Y POSTPRODUCCIÓN
26 -0.10 -1.10 -1.10 de gaviones de piedra Pasarela peatonal de tablas de madera antideslizantes Manto de vegetación arbusto floral de Lavandas Manto de vegetación arbusto floral de Membrillo Japonés Manto de vegetación de borde de río matorral ribereño Río Suquia ISLA DE LA BIODIVERSIDAD Múltiples especies autóctonas de flora y fauna cordobesa Luminarias inteligentes de ahorro de energía para horas nocturnas en senderos. Con recolección de energía solar durante el día SENDEROS de tierra compactada con césped REFERENCIA TABLA DE VEGETACIÓN NOMBRE DIMENSIONES 1 Tabebuia avellanedae Ø de 7m a 10m y h 8m a 10m 2 Prosopis flexuosa 3 Acacia caven Ø de 6m a 8m y h 4m a 10m 4 Salix babilonica Ø de 2m a 4m y h 3m max 5 Schinus molle Ø de 10m a 12m y h 20m max 4 4 4 4 4 4 5 6 6 5 5 6 Erythrina crista-galli Ø de 10m y h 15m max 5 7 Ligustrum japonicum texanum Ø de 3m y h 3m Ø de 5m a 6m y h 4m a 6m 6 7 -1.10 -0.60 9 9 9 10 10 8 Wisteria sinensis Cubresuelos 9 Lavandula officinalis Ø de 1m y h 0.8m 10 Chaenomeles japonica Ø de 2.5m y h 2.5m 11 Abelia grandiflora Ø de 2m y h 2m 2.43 9.02 1.00 14.21 1.94 4.16 14.43 1.01 8.69 2.06 9.87 0.40 34.38 4.16 2.50 +1.00 A -1.60 -1.60 VEGETAL -0.60 SENDERO -1.10 MATORRAL -1.60 8 9 10 4 4 5 MUROS DE CONTESIÓN de gaviones e:0.40m N POSTPRODUCCIÓN EN PHOTOSHOP.
04DETALLES CONSTRUCTIVOS
Los detalles constructivos son una buena herramienta para terminar de enteder una obra de arquitectura, por lo que son fundamentales a la hora de su exposición.
Explore distintas formas de dibujo, siempre trabajando en mostrar de la mejor manera la obra.
27
DETALLES DE PROYECTOS DESDE 3ERO A 4TO AÑO DE LA CARRERA
MURO LATERAL (exterior hacia interior) Armadura tabique por barras de acero Plantilla horizontal hormigón armado vinculada tabique de contención. Caja acrilica para piscina de 620m² e: 35cm base 20cm laterales Unión entre acrilico estructura tabique por Adhesivo estructurales de 3M EPX Tensor estructural sentido longitudinal cable de acero 7/8" Sosten de viga estructural por perfil estructural de acero L 15mmx15mm Placa OSB fenilico 1.20m 2.40m 11mm Tornillo Superboard® T2 1 ¼” Cabeza Autofresante Punta Mecha PISO INTERIOR (de arriba hacia abajo) Aislante acústico de impacto lámina anti impacto de polietileno expandido no Anclaje de aislante placa por taco fijación aislamiento de PVC ø10x130 tubulares de 50mm 50mm e:25mm Chapa doblada 100mm 20mm e:1mm PISO SALA DE EXPOSICIÓN NIVEL 2 PISO INCUBADORA NIVEL 3 PISO INCUBADORA TERMINACIÓN INFERIOR INTERIOR (de arriba hacia abajo) Estructura de soporte de hierro caño tubular 50mm 20mm abulonado viga estructural Terminación de film tensado de PVC translucido, de 180 barras tubulares de 50mm 50mm PISO INTERIOR (de arriba hacia abajo) Anclaje de aislante placa por taco fijación aislamiento de PVC 10x130 cabezal ø50 abulonado viga estructural Perfil de aluminio Omega atornillado perfil de soporte micrones Placa de chapa doblada galvanizada, Chapa doblada 65mm 10mm e:1mm PISO INTERIOR (de arriba hacia abajo) Placa OSB fenilico 1.20m 2.40m e: 11mm Placa OSB fenilico 1.20m 2.40m e: 11mm Viga estructural metalica conformada por barras de tubulares de 50mm 50mm e:25mm VIGA ESTRUCTURAL (de exterior hacia interior) Viga estructural Perfil doble de acero 100 BÓVEDA (de exterior hacia interior) Carpeta mortero cementicio 1.3.3 e:0.025m Bóveda Heat Concrete (Hormigón Estructural Aislante Térmico),en base desecho Carpeta mortero cementicio 1.3.3 e:0.025m Barrera corta vapor pintura asfáltica brea secado rápido tipo Megaflex NIVEL -1 PISO ESTACIONAMIENTO 28
VACÍO SOBRE VACÍO SOBRE Gabinete de gas P1 P2 0.90 0.90 PV1 PV2 P3 BAÑO E-1 E-1 E-1 P4 P3 P5 ESTAR-COMEDOR COCINA P4 P3 Bajada vent. cloacal.Sanitarias D-1 D-1 D-1 C-1 Piso porcelanato Maiora Chiaro 0.40x0.40 h: 0.90m h: 0.90m Baranda metálica negra Boca de incendios 0.16x0.40 Rejilla de ventilación Piso porcelanato Maiora Bianco 0.20x0.20 0.80 P3 0.90m h:0.90m 0.90m 0.90m Baranda metálica negra Piso porcelanato Maiora Chiaro 0.40x0.40 Piso mortero cementicio impermeable h: 0.90m Baranda de vidrio laminado Peldaños metálicos acero Extintor portátil tipo A-B-C Ascensores para pasajeros 1.60 m Rejilla de ventilación sup. inf. 0,20x0,15 Proyección de losa Chapa acero antideslizante Piso tipo ladrillo de piedra gris PALIER Piso porcelanato Maiora Chiaro 0.40x0.40 Carpintería aluminio Carpintería aluminio Carpintería aluminio acero con malla tipo rombos policarbonato opaco Proy. de cielorraso Proy. de cielorraso SUP. 27.50m BAÑO PASO A B-1 VARIABLE "C" DPTO. "C" Proy. de cielorraso Proy. de cielorraso DPTO. "D" DPTO. "E" VARIABLE "E" (aprox.) BAÑO D-2 BALCÓN C-1 BALCÓN Proyección riel Proyección riel Rejilla de ventilación sup. 0,20x0,15 Rejilla de ventilación sup. 0,20x0,15 30 15 D 18 R A 30 D 30 D 10 D 15 D C-26 0.35mx1.15m C-31 0.35mx1.15m 0.30mx0.90m 0.30mx0.60m 0.30mx0.60m C-41 C-40 0.30mx0.60m C-39 0.30mx0.60m C-38 0.30mx0.60m C-37 0.30mx0.60m C-32 0.35mx1.15m C-34 C-35 C-42 18 D Carpintería de aluminio c/ placas de policarbonato h: 0.90m Piso porcelanato Maiora Chiaro Piso mortero cementicio impermeable Piso porcelanato Maiora Chiaro 0.40x0.40 Piso porcelanato Maiora Bianco 0.20x0.20 Gabinete de Residuos Espacio técnico vertical. Subida de agua desde tanque de bombeo. Sanitarias h: 0.30m 0.90m 0.90m 0.90m 0.90m 3.42 1.97 0.30 4.13 0.90 0.35 0.90 1.51 0.16 1.00 1.41 0.35 0.60 1.30 0.40 0.20 1.55 0.15 1.50 0.15 1.50 0.25 1.00 0.20 0.40 1.60 1.50 1.60 3.83 1.60 0.15 1.85 0.20 0.20 0.80 1.73 0.15 2.35 0.10 0.25 2.41 0.14 1.84 0.63 0.10 0.80 1.15 0.60 0.90 0.50 1.07 0.35 2.41 0.20 5.22 0.18 5.21 0.20 1.40 1.20 0.60 1.20 0.80 0.20 0.81 0.08 1.11 3.21 0.10 3.58 0.83 1.84 0.60 0.90 1.06 0.15 D 10 Bajada vent. cloacal.Sanitarias Conducto COVE vent. baño Conducto COVE vent. baño metálica negra Escalera c/ peldaños metálicos estructura 1.44 3.78 VACÍO Piso porcelanato Maiora Chiaro Baranda metálica negra 6.15 1.88 DORMITORIO A-1 SUP. 40m BAÑO Proy. de cielorraso COCINA A-2 Proy. de cielorraso DPTO. "B" B-1 Piso porcelanato Maiora Bianco 0.20x0.20 BAÑO B-1 ESTAR-COMEDOR B-1 A-1 SUP. 60m PALIER BAÑO BAÑO 2 DPTO. "D" C-1 ESTAR-COMEDOR Proy. de cielorraso C-1 Chapa de acero Estructura metálica de Vinculo con la viga de H°A° mediante anclaje de expansión P4 P4 P3 0.90 0.90 0.80 0.90 P2 0.90 Ventana corrediza DVH Carpintería aluminio Piso porcelanato Maiora Chiaro 0.40x0.40 P5 Piso porcelanato Maiora Chiaro 0.40x0.40 Piso mortero cementicio impermeable Piso porcelanato Maiora Chiaro Piso mortero cementicio impermeable 2.65 PV1 2.65 V1 V1 2.60 2.60 Carpintería de aluminio perforada placas de policarbonato chapa metálica perforada placas de policarbonato chapa metálica policarbonato placas de policarbonato Carpintería de aluminio c/ placas de policarbonato Carpintería de aluminio c/ placas de policarbonato 15 D 15 D D 10 10 D A 30 A 30 A 30 D 30 R 30 15 A D 10 D +6.35 Proyección riel Proyección riel 2.51 2.53 7.82 0.07 8.27 0.07 7.32 1.71 0.21 0.80 A 20 10.85 3.65 0.79 5.20 0.60 0.75 0.00 0.15 2.65 2.75 1.86 3.48 0.50 0.90 0.60 4.90 0.60 4.65 0.60 4.55 0.60 1.85 1.55 1.90 0.60 2.50 2.50 0.30 0.22 0.15 Piso porcelanato Maiora Chiaro 10.80 2.75 2.65 1.82 7.87 5.90 1.45 0.50 0.90 0.60 1.87 0.37 0.94 2.68 1.69 2.52 1.69 0.80 3.59 2.53 5.82 1.85 1.83 1.00 1.88 1.96 0.25 0.16 11.29 5.17 0.60 5.18 0.32 2.60 2.89 2.89 2.63 2.27 0.90 1.34 1.14 3.03 10.70 1.15 1.92 1.92 1.15 2.88 1.86 0.60 4.66 0.60 5.01 2.94 3.22 2.92 2.25 2.94 3.39 1.99 0.73 1.13 3.29 0.90 0.91 3.82 5.20 1.15 3.26 0.90 0.35 1.25 124° 28° 127° 112° 31° 132° 111° 27° 116° 56° 109° 71° 4.06 0.60 2.13 0.10 3.58 1.23 0.90 0.80 0.05 2.73 3.45 0.60 3.92 0.71 2.02 0.30 2.56 70° 110° 70° 10.62 10.98 0.54 4.78 5.06 4.92 0.15 15.92 4.31 2.39 1.33 1.35 0.35 1.71 Bacha única con desagüe colector Baño discapacitados Baranda fija Baranda móvil D 15 1.90 1.90 D 15 D 15 D 20 1.70 Bajada vent. cloacal. Sanitarias Caldera eléctrica Caldera 1.30 V5 2.30 1.30 0.20 V7 V7 V6 PP1 Piso porcelanato Maiora Piso porcelanato Maiora Piso porcelanato Maiora Piso porcelanato Maiora Piso porcelanato Maiora Bianco 0.20x0.20 Piso porcelanato Maiora Piso porcelanato Maiora Rejilla Ventilación CoVe Rejilla CoVe Rejilla Ventilación CoVe Rejilla Ventilación CoVe Rejilla Ventilación CoVe Rejilla Ventilación CoVe Rejilla Ventilación CoVe Caldera eléctrica Caldera eléctrica Caja electricidad Caja Caja Caja Caja electricidad Caja Caja Caja c/ chapa metálica policarbonato Caldera Cielorraso suspendido 0.38 1.00 Cielorraso suspendido 0.20m Cielorraso suspendido Cielorraso suspendido Cielorraso suspendido 0.20m Cielorraso suspendido Cielorraso suspendido 0.30m Cielorraso suspendido Cielorraso suspendido 0.30m Cielorraso suspendido 0.30m Cielorraso suspendido Cielorraso suspendido 0.30m Cielorraso suspendido 0.20m suspendido 0.20m PP1 C-1 0.35mx0.60m C-2 C-4 C-5 C-7 0.35mx0.60m 0.35mx1.15m 0.35mx1.15m 0.35mx0.60m 0.35mx0.60m C-12 0.35mx1.15m C-13 0.35mx1.15m 0.35mx1.15m 0.35mx1.15m C-17 0.35mx1.15m 0.35mx1.15m 0.35mx0.60m C-24 C-20 0.35mx1.15m 0.35mx1.15m 2.50 0.30 3.42 2.50 1.60 1.70 1.60 1.80 1.80 0.20 1.7 0.30 1.80 0.30 Tab.5 Estructura acero Palier pasarela escaleras Canaleta de desagüe pluvial PP4 P8 N Caño de lluvia Ø110 Caño de lluvia sujeto con bridas metálicas Caño de lluvia sujeto con bridas metálicas Caño de lluvia sujeto con bridas metálicas Sentido pendiente de cada canaleta +6.65 +6.65 +6.65 +6.65 +6.58 +6.58 +6.58 Aislante térmico poliestireno extruido 50mm Placa de durlock linea estandar 15mm Placa OSB 15mm Aislante Hidrofugo membrana tipo wichi Mortero base COAT 20mm Revestimiento plástico tipo tarquini gris INT. Aislante acústico poliestirenoe extruido 50mm Placa de durlock linea estandar 15mm Placa OSB 15mm Aislante Hidrofugo membrana tipo wichi Mortero base COAT 20mm Revestimiento azulejos cerámicos blancos 10mm INT. INT. Aislante acústico poliestireno extruido 50mm Placa de durlock linea estandar 15mm INT. Aislante acústico poliestirenoe extruido 50mm Placa OSB 15mm Aislante Hidrofugo membrana tipo wichi Mortero base COAT 20mm Revestimiento revoque fino pintado azul 10mm INT. INT. Aislante Hidrofugo membrana tipo wichi Aislante acústico poliestirenoe extruido 50mm Placa OSB 15mm INT. INT. Aislante Hidrofugo membrana tipo wichi INT. EXT. Aislante térmico poliestireno extruido 50mm Mamposteria de ladrillo macizo e: 125mm Revoque fino a cal e: 10mm 0.31 Terminación Espesor Terminación Referencia características muros R D Revoque mortero cementicio Durlock blanco A Azulejos item: ARQUITECTURA Plano: PLANTA TIPOLOGÍA TORRE 1 Escala: 1:50 Unidades: mts. Fecha: 17/11/2021 Proyecto: Edificio Variarte WENETZ, Camila YAVARONE, Valentina D 10 D D 15 D D 15 A A 18 R R 18 D R 30 D Detalles muros 1:10 29 0.05 Tornillos de anclaje metálico Placa de anclaje Broca para anclaje de hormigón fisher Armadura superior conectada con armadura de losa Armadura inferior voladizo Losa maciza de hormigón armado H25 e: 0.16m Contrapiso mortero cementicio (1:3:3) e: 0.10m Aislante hidrófugo membrana polipropileno Carpeta mortero cementicio (1:3:3) e: Porcelanatos antideslizantes 0.40m x 0.40m Baranda metálica de chapa negra e:0.05m Borde de hormigón armado a la vista Canaleta de desagüe chapa de zinc plegada fundación muraria de casa colindante e: 0.20m D02 E.M. L.M. 24 25 26 A A ESCALA 1:50 (PROYECTO 02 EDIFICIO VARIARTE) ESCALA 1:20 DETALLES DE CORTE
Cubierta: Sustrato- tierra 0.15m Capa filtrante 0.002m Capa drenante floridrain 0.05m Protección aislamiento, geotextil de polipropileno 0.01m Aislante térmico poliestireno extruido 0.10m Protección aislamiento, geotextil de polipropileno 0.010m Aislante hidrófugo membrana polipropileno 0.002m Hormigón pobre de pendiente con perlitas de poliestireno (1:3:3:8) 0.10m Barrera corta vapor, film polietileno 0.0002m Losa maciza de H°A° 0.16m Cubre parapeto zinc plegado Viga H°A° h-25 estructural y parapeto 0.75m Canaleta de desagüe chapa de zinc plegada Canto rodado +12.56 Aislante hidrófugo membrana polipropileno 0.002m Unión a estructura por Fischer Tornillo Hormigón Ultracut 5% 83° Baranda metálica de chapa negra e:40mm Pletina rectangular plomo Broca para anclaje de hormigón fisher Tornillo para unión metálica Perfil en U Armadura superior conectada con armadura de losa Armadura inferior voladizo Losa maciza de hormigón armado H25 Aberuras de aluminio PV1 según planilla: Premarco Carpintería de aluminio, puertas ventanas corredizas Hojas de vidrio DVH 6.37 polipropileno 0.03m e: 0.01m Broca para anclaje de hormigón fisher Cámara de aire para perfil de anclaje estructura Viga de hormigón armado 0.30mx0.35m Carpeta mortero cementicio (1:3:3) 0.02m Porcelanatos 0.40m x 0.40m e: 0.01m D03 D01 PISO PISO PISO PISO PISO PISO 10 PISO 0 E.M. L.M. L.C.V. 01 02 03 03 04 04 05 06 07 08 09 10 11 12 13 13 13 14 14 14 14 14 14 15 0.50 0.40 2.05 16 16 16 16 17 18 REFERENCIAS Simbología: Nombre local Desig. local Cielorraso RF: Revoque Fino la cal H: Losa de Hormigón la vista Designaciones Varias: 1- Tanque de provisión de agua 37125 lts. 2- Sala de máquinas de ascensor. 3- CUBIERTA INACCESIBLE (de arriba hacia abajo) Canto rodado Aislante térmico poliestireno extruido Aislante hidrófugo membrana polipropileno Mortero asiento Hormigón pobre de pendiente Losa maciza 4- Salida ventilación de baños con parapeto múltiple. 5- Baranda metálica negra. 6- TERRAZA JARDÍN SOBRE LOSA (de arriba hacia abajo) Manto vegetal Capa filtrante Capa drenante Protección geotextil Aislante térmico poliestireno extruido Hormigón de pendiente Barrera corta vapor Losa maciza 7- Protección vertical, carpintería de acero con chapa tipo rombos policarbonato. 8- Cielorraso de durlock suspendido estructura metálica. 9- Puertas plegables de chapa 10- ENTREPISO PALIER (de arriba hacia abajo) Ladrillos de piedra oscura Carpeta mortero de adhesión Contrapiso de mortero Losa maciza 11- ENTREPISO INTERIOR VIVIENDA (de arriba hacia abajo) Porcelanato Carpeta mortero cementicio Contrapiso mortero cementicio Losa maciza Mortero grueso cementicio Cielorraso mortero con cal 12- Carpintería de aluminio con placas de policarbonato 13- ENTREPISO VEGETAL SOBRE LOSA (de arriba hacia abajo) Manto vegetal Capa filtrante Capa drenante Protección geotextil Hormigón de pendiente Barrera corta vapor Losa maciza 14- PISO INTERIOR PB (de arriba hacia abajo) Cemento pulido Carpeta mortero cementicio Aislante acústico poliestireno expandido Contrapiso mortero cementicio Losa maciza 15- Cantero metálico con asientos. 16- Paneles divisorios de chapa blanca. 17- Estructura metálica vista de viga IPN 25. 18- Vista viga de hormigón armado. 19- Tabique de contención. 20- PISO SUBSUELO: contrapiso de hormigón armado e: 15cm. Terminación alisado mecánico de cuarzo negro. 21- PISO PASARELA EXTERIOR: estructura metálica de chapa antideslizante con IPN 250. 22- Vista sala eléctrica. 23- Vista sala de tanque de bombeo de capacidad 18600lts. 24- CS LLP 25- Reguladores de gas de capacidad 250 m cada uno 26- CTP, Ctb, Gabinete de barrales borneras. 27- Fachada patrimonial existente. 12 12 12 12 19 20 21 22 23 0.37 27 0.67 1.90 05 05 05 05 3.15 0.90 1.90 0.90 1.90 0.90 1.90 0.90 1.90 0.90 1.90 0.90 1.90 0.15 0.90 1.90 0.90 1.90 0.90 1.90 0.90 1.90 0.90 1.90 0.15 1.01 4.20 4.15 item: ARQUITECTURA Plano: CORTE LONGITUDINAL TORRE 1, TORRE 2 Escala: 1:50 Unidades: mts. Fecha: 17/11/2021 Proyecto: Edificio Variarte WENETZ, Camila YAVARONE, Valentina CORTE (PROYECTO 02 EDIFICIO VARIARTE) 30
MURO LATERAL (exterior hacia interior) Tabique de contención de H°A° h-25 30cm Plantilla horizontal hormigón armado vinculada tabique de contención. Chapa doblada 65mm 10mm e:1mm Nivel bajo viga +8.65 Nivel terminación inferior +8.60 Nivel sobre viga +9.20 Nivel sobre terminacion superior +9.30 PISO INTERIOR (de arriba hacia abajo) Placa OSB fenilico pintado con impermeabilizante 1.20m 2.40m 20mm Viga estructural metálica vista conformada por barras de tubulares de Caja acrilica para piscina de 620m² 35cm base 20cm laterales Pantalla adhesiva de retroproyección sobre acrílico Tensor estructural sentido longitudinal cable de acero 7/8" Estructura viga metálica con doble hilera barras Chapa doblada 65mm 10mm e:1mm Nivel bajo viga +13.35 Nivel terminación inferior +13.30 Nivel sobre viga +13.90 Nivel sobre terminacion superior +14.00 Nivel bajo viga +17.00 Nivel sobre viga +18.20 Nivel sobre pórtico +18.00 Chapa lisa de cerramiento e:50mm Viga estructural Perfil doble de acero 100 PÓRTICO ESTRUCTURAL (de exterior hacia interior) Interior de relleno hormigón con encofrado perdido de poliestireno 30cm PISO SALA DE EXPOSICIÓN NIVEL PISO INCUBADORA NIVEL NIVEL -1 PISO ESTACIONAMIENTO NIVEL -1 PISO SALA EXPOSICIÓN BÓVEDA (de exterior hacia interior) Nivel bajo terminación inferior +2.00 Nivel sobre terminacion superior +3.00 Nivel bajo acrílico +0.70 Nivel bajo viga +0.20 Nivel bajo pórtico +7.00 Placa de chapa doblada galvanizada, Nivel sobre acílico -3.10 CORTE FACHADA 1.25 VISTA ESQUEMÁTICA 1:25 ESCALA 1:20 (PROYECTO 01 MICC) 31
ppa encuentro cielorraso y muro Inicio colocación cerámicos ducha Eje Eje Eje Eje Zócalo cerámico de ducha Revestimiento cerámico blanco 0.20x0.20 Revestimiento cerámico azul 0.10x0.10 Ducha de pared Grohe Eurocube System 0.10 1.00 0.10 1.03 0.37 2.60 ± 0.00 +0.10 +1.07 +1.17 +2.20 +2.27 0.30 +0.60 ± 0.00 Cielorraso durlock Revestimiento revoque fino Revestimiento ducha cerámico 0.002m Revestimiento ducha cerámicos azules -0.02 Barral cortina de baño aluminio Ø40mm cerámicos blancos 0.20x0.20 1 TUE 1 TUG Mueble alacena de madera blanca Cocina a gas Heladera Pileta De Cocina con grifería Doble Johnson Quadra Q084 A Mueble bajo mesada madera negra Mesada granito gris oscuro Zócalo a revestimiento revoque fino Frente zócalo granito ± 0.00 +0.10 +0.95 +1.05 1.95 ± 0.00 0.10 0.77 0.08 0.90 0.70 2.60 Revestimiento de Durlock blanco Eje ± 0.00 +0.10 +0.95 +1.95 +1.05 ± 0.00 +0.10 +0.95 +1.10 +2.00 +1.50 0.10 0.77 0.23 0.40 0.51 0.19 0.37 0.30 Pileta de baño con grifería Mueble bajo pileta madera blanca Espejo 10mm a revestimiento encuentro cielorraso y muro 1 TUE 1 TUG Caldera eléctrica Mueble alacena de madera blanca Inodoro con mochila de porcelana sanitaria +0.60 Revestimiento cerámico blanco 0.20x0.20 Revestimiento ducha cerámicos azules Barral cortina de baño aluminio Ø40mm Mesada granito gris oscuro Mueble bajo mesada de madera negra Zócalo de mesada Pileta De Cocina con grifería Doble Johnson Quadra Q084 A Cocina gas cerámicos blancos 0.20x0.20 0.10 0.77 0.08 0.92 0.70 2.57 +1.00 +1.06 Toallero de ducha encuentro cielorraso y muro Revestimiento de durlock CORTE A CORTE B CORTE C item: ZONALES Plano: CORTES COCINA Y BAÑO Escala: 1:20 Unidades: mts. Fecha: 17/11/2021 Proyecto: Edificio Variarte WENETZ, Camila YAVARONE, Valentina ESCALA 1:20 ZONALES (PROYECTO 02 EDIFICIO VARIARTE) Inicio colocación de cerámicos Zócalo cerámico de ducha Proyección difusor de ducha metálica Piso cerámico blanco 0.30mx0.30m Toallero metálico PPA 0.15x0.15 Viga de hormigón armado Tacho de basura cilindrico Baño sup. 4.70m2 ± 0.00 Espejo 10mm a revestimiento Inicio colación de cerámicos h: 1.00m 0.57 2.55 0.26 1 TUE h: 0.20m 1 TUG h: 1.10m 1 TUE h: 1.65m 1 TUE h: 1.10m 1.71 0.79 P3 0.80 0.51 0.32 0.35 0.48 1.68 0.05 0.80 1.05 0.83 0.55 0.44 1.50 1.85 0.63 2.22 0.60 0.50 0.50 Porta rollo metálico h: 0.60m Revestimiento azulejos azules Cocina sup. 5.60m2 h: 1.00m 0.30 1.20 0.60 0.30 0.60 Revestimiento de durlock Piso porcelanato gris 0.20mx0.20m Sobremesada granito Mesada de granito gris oscuro Caldera eléctrica sin ventilación Proyección alacena Pileta De Cocina con grifería Doble Johnson Quadra Q084 A Heladera Cocina a gas 1.53 1.29 Bidet de porcelana sanitaria Inodoro con mochila de porcelana sanitaria Pileta de baño con grifería ± 0.00 Salida ventilación COVE Toallero ducha cerámica sanitaria 0.34 0.66 -0.03 Rejilla de ventilación superior de baño 0.20x0.40 h: 2.00m 0.93 C A-1 B C B A-2 A C item: ZONALES Plano: PLANTA COCINA Escala: 1:20 Proyecto: Edificio Variarte 32
Y BAÑO Unidades: mts. Fecha: 17/11/2021 WENETZ, Camila YAVARONE, Valentina 33 Caño tubular sección cuadrada 0.05mx0.05mx e:1.2mm 2 manos antióxido 2 manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba Caño tubular sección rectangular 0.05mx0.03mx e:1.2mm manos antióxido manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba Pantalla interactiva digital táctil de 47.62” 26.79” de pantalla y 1302 773 x 104 mm. Cuenta integrado el apoya lapiz digital, con disponibilidad de dos lápices para uso simultáneo. Placas de melamina mdf blanco 10 mm 2.74m 1.82m con una mano de protección de sellador tipo laca Unión entre placas por tarugos de madera Ø5mm x 40mm reforzados con adhesivo vinílico Listón de madera de pino de ancho 10mm y dimensión de largo variable en altura Placa de madera mdf Melamina Blanca Aglomerado Sadepan 1.83mm X 2.82mm X 10 Mm Asiento de goma espuma tapizado con textil color lila con base de madera mdf que se ancla a listones de madera por tornillos autoperforantes tipo Mini fix de 18mm Tapa Blanca. Modulos de 12cm con curvas ergonómicas Placas de melamina mdf blanco 18 mm x 2.74m 1.82m con una mano de protección de sellador tipo laca Unión entre placas por tarugos de madera Ø8mm 40mm y reforzados con adhesivo de vinílico Fundas para agujeros de escritorio de 2", ojales de plástico negro, para acabado de cables y cables en escritorio de computadora de oficina. 2,5"prof. x 2,5"an. Unión a las tablas por encastre y pegamento de silicona. e: 1mm Proyección luminarias Lum n°4 Proyección luminarias Lum n°4 CORTE HORIZONTAL 2. h: +1.50m Esc.: 1.10 Tarugos de madera Ø8mm x 40mm y reforzados con adhesivo de vinílico Caño tubular sección cuadrada 0.05mx0.05mx e:1.2mm 2 manos antióxido 2 manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba Placas de melamina mdf blanco 10 mm 2.74m x 1.82m con una mano de protección de sellador tipo laca Vacío dentro del cajón de escalera Hueco en madera de mdf para caño tubular de sección cuadrada de 0.05mx0.05m Perfil U De Hierro 80 Upn 80 Mm X 6 Mts Largo. 2 manos antióxido 2 manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba Tornillo autoperforante para hierro y metal, cabeza de rosca hexagonal de 1¨ Caño de acero inoxidable de sección tubular Ø50mm e: 1mm Perfil U de chapa blanca para remate de perfil de hierro Escalera marinera Asiento: capacidad 1 persona Asiento: capacidad 1 persona Mesa de trabajo: capacidad 2 áreas de trabajo Peldaño metálico Tubo Estructural de acero inoxidable de 40x100 mm X 0.53 m, con refuerzos en los extremos y plantillas antideslizamiento. 2 manos pintura:Esmalte Sintetico Satinado Blanco e:1.6 Mm de espesor h: +1.40m Bandeja portacable Perforada Electrica 100mm X 10mm X 4m Atornillada a placa de madera mdf TRABAJO-COWORKING 0.05 0.53 0.05 0.05 0.03 0.45 0.05 1.12 0.05 0.45 0.06 0.05 0.02 0.020.03 0.02 0.02 0.02 0.05 0.58 0.05 0.01 0.02 0.01 0.70 0.04 0.04 0.14 0.16 0.01 0.05 0.29 0.05 0.04 0.65 0.09 0.07 0.44 0.44 0.07 0.09 Cesto de basura para mesa forma circular de plastico de polipropileno de Ø10cm 7cm prof., tapa plástica con apertura basculante. Empotrada en mesa con posibilidad de remover. CV 2 CV 3 CV 1 Proyección letras del logotipo Zoom detalle encuentro de estructura de escalera marinera 1:5 Caño tubular sección cuadrada 0.05mx0.05mx e:1.2mm 2 manos antióxido 2 manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba Caño tubular sección rectangular 0.05mx0.03mx e:1.2mm 2 manos antióxido 2 manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba Placas de melamina mdf blanco 10 mm x 2.74m 1.82m con una mano de protección de sellador tipo laca Unión entre placas por tarugos de madera Ø5mm x 40mm reforzados con adhesivo vinílico Placas de melamina mdf blanco 18 mm x 2.74m 1.82m con una mano de protección de sellador tipo laca Unión entre placas por tarugos de madera Ø8mm x 40mm y reforzados con adhesivo de vinílico Tarugos de madera Ø8mm 40mm y reforzados con adhesivo de vinílico Escalera marinera Ingreso recto a la cápsula Placas de melamina mdf blanco 18 mm 0.68m 0.30m con una mano de protección de sellador tipo laca. Asiento para estar recostado con almohadilla ergonómicas, capacidad: 1 persona Espacio técnico para pase de cables eléctricos Bandeja portacable Perforada Electrica 100mm X 10mm X 4m Atornillada a placa de madera mdf h: +0.05m baranda: 0.80m h: +2.25m h: +2.35m h: +2.45m h: +2.35m Proyección abertura de borde iluminado con luces led Brazos K12 para mesa abatibles hacia abajo, sistema push. Apertura en ángulo de 90° Mesa de trabajo abatible de placas de melamina mdf blanco 18 mm x 0.62m x 0.50m con una mano de protección de sellador tipo laca Toma corriente con 2 enchufes universales. Bisagra Recta de 26mm Listón de madera curvo de 2cm x 5cm fijado placa de madera por fijaciones metálicas de tornillos 1/8 Asiento de goma espuma tapizado con textil color lila con base de madera mdf que se ancla a listones de madera por tornillos autoperforantes tipo Mini fix de 18mm Tapa Blanca. Modulos de 12cm con curvas ergonómicas Baranda metálica, caño de acero inoxidable de sección tubular Ø50mm anclada por pernos metálicos columna vertical en su base. e: 1mm Placas de melamina mdf blanco 18 mm x 0.68m 0.30m con una mano de protección de sellador tipo laca. Perfil de chapa metálica tipo C para riel curvo 20mmx10mm e: 1mm Proyección cerramiento móvil Perfil U De Policarbonato para 6 Mm De Espesor unido con tornillo de doble rosca caño tubular Placas de policarbonato alveolar 6mm incoloro Tamaño rollo:2.10m x5.80m Marca:Cercos Cba Caño tubular sección rectangular 0.02mx0.01mx e:1.2mm 2 manos antióxido 2 manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba Mesa de trabajo individual TRABAJO-INDIVIDUAL CORTE HORIZONTAL 3. h: +3.00m Esc.: 1.10 0.65 0.03 2.25 0.03 0.02 0.02 0.05 0.02 0.30 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.08 0.060.05 0.50 CV 2 CV 3 0.30 0.40 0.04 CV 1 0.02 0.05 0.58 0.05 0.04 0.62 Vista de Logotipo con nombre del equipamiento en letras corpóreas de Polifan de 10mm Enchapado de simil acero cepillado de 1mm. Fijado a placa de madera mdf con soporte plástico transparente para letras de Ø14mm y 12mm de altura. Zoom detalle encuentro de fijación placa de policarbonato 1:5 Zoom detalle mecanismo de mesa abatible y bandeja eléctrica 1:5 Tornillo autoperforante para hierro metal, cabeza de rosca hexagonal Perfil U de chapa blanca para remate de perfil de hierro Vinculo estructura por pletina metalica de acero galanizado de 50mmx50mmx5mm soldada a perfil tubular, reforzada con dos bulones Peldaño metálico Tubo Estructural X 0.53 m, con refuerzos en los extremos y plantillas 2 manos pintura:Esmalte Sintetico e:1.6 Mm de espesor Caño de acero inoxidable de Caño tubular sección rectangular 0.05mx0.03m de soporte de tablas de mesa, unión tablas de madera por tornillos autoperforantes por huecos ocultos y unión a estructura tubular por soldadura. e:1.2mm Placas de melamina mdf blanco 10 mm 0.68m 1.12m con una mano de protección de sellador tipo laca Unión entre placas por tarugos de madera Ø5mm 40mm reforzados con adhesivo CORTE VERTICAL 1 Esc.: 1.10 Espacio de guardado bajo asiento Asiento: capacidad persona TRABAJO-COWORKING TRABAJO-INDIVIDUAL Escalera marinera Asiento curvo: capacidad persona Asiento: capacidad 1 persona Mesa de trabajo: capacidad 2 áreas de trabajo Asiento: capacidad persona 0.05 0.02 0.02 0.30 0.02 0.09 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.04 0.02 0.11 0.02 0.72 0.66 0.09 0.05 0.02 0.13 0.05 0.15 0.04 0.16 0.04 0.16 0.04 0.16 0.04 0.16 0.04 0.16 0.04 0.16 0.04 0.16 0.04 0.16 0.04 0.21 0.78 0.05 Asiento de goma espuma tapizado con textil color lila con base de madera mdf que se ancla listones de madera por tornillos autoperforantes tipo Mini fix de 18mm Tapa Blanca Vista de placa de madera mdf melanima blanca e:18mm 1,70m de prof. ancho variable en Caño tubular sección rectangular 0.05mx0.10mx manos antióxido manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba Placas de madera mdf Melamina Blanca aglomerado Sadepan una mano de protección de sellador tipo laca. Placas de madera pegadas sobre tela con adhesivo epóxico para unión de materiales diferentes Medidas placa diseño:0.70 m x0.05m Tono:Línea Potenza Aged Oak DV6 Caño tubular sección rectangular 0.05mx0.07mx 2 manos antióxido 2 manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba Caño tubular sección cuadrada 0.05mx0.05mx manos antióxido manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba Caño tubular sección cuadrada 0.05mx0.05mx e:1.2mm manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba e:1.2mm 2 manos antióxido 2 manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba Aislante acústico: Lana de vidrio 50mm de espesor Rollo de 1,20 11mts. Rendimiento 13,2m2 Marca Isover Modelo Rolac Plata Cubierta HR x 1.82m con una mano de protección de sellador tipo laca. Prensada para curvarla fijada por tornillos a tubos estructurales Refuerzo por peso:Esquinero ángulo de Espesor :1.8 mm,ancho:15mm Distancia entre orificios de anclaje 15mm Marca:SC Metalúrgica 1.82m con una mano de protección de sellador tipo laca Unión entre placas por tarugos de madera Ø8mm 40mm reforzados con adhesivo de vinílico CH 1 CH 2 CH 3 Diseño enchufes: Placa Alto Impacto blanca 1.22m 1.22m Backlight e:3mm. corte láser con forma "artelier". Atornillado a placa de madera vertical con hueco para pasar cables. Tablas de melamina mdf blanco 10 mm 0.12m 0.70m con una mano de protección de sellador tipo laca - Unión entre tablas con adhesivo de vinílico - Unión a placa de soporte atornillada m altura variable, toma forma curva, se realiza corte láser de presición en taller. Con una mano de protección de sellador tipo laca - Unión a Tablas de asiento atornillada Asiento de goma espuma tapizado con textil color lila con base de madera mdf que se ancla atablas de madera por tornillos autoperforantes tipo Mini fix de 18mm Tapa Blanca Vista Pantalla interactiva digital táctil de 47.62” 26.79” de pantalla y 1302 773 104 mm. Columna Laminada UPN de acero inoxidable 100 100x50x6x8,5 mm 2.25 mt largo (producto comercial tiene 6.00mt)2 manos pintura:Esmalte Sintetico Satinado Blanco ESCALA 1:10 (PROYECTO DE MUEBLE)
Unión de bandeja metálica a placa de madera con Tornillo Fix Para Madera 2,5 X 10 Mm. Marca Vialro.
Fijación de asilante a placa de madera con taco de anclaje de plástico con tornillo zincado con arandela plástica de Ø60mm, y 70mm de longitud.
Aislante acústico: Lana de vidrio 50mm de espesor Rollo de 1,20 x 11mts. Rendimiento 13,2m2 Marca Isover Modelo Rolac Plata Cubierta HR
Placas de melamina mdf blanco 10 mm x 2.74m x 1.82m con una mano de protección de sellador tipo laca. Prensada para curvarla y fijada por tornillos a tubos estructurales metálicos Caño tubular sección rectangular 0.05mx0.10m x e:1.2mm 2 manos antióxido 2 manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba
Pase de cable de luminaria a bandeja eléctrica de Ø4mm
Tira LED Neón led blanca cálida hasta 5m x 12mm x 6mm. Autoadeshiva, pegada a estructura metálica. Marca veoquiero.
Unión madera a perfil de piso con Tornillo autoperforante de acero con Alas 4 x 1 (2x25mm)Tipo marca Skyhard. Forma de la cabeza:fresada con rosca doble. Sistema:Phillips Hueco por taladrado eléctrico para ocultar cabezal del tonillo Ø20mm
Placas de melamina mdf blanco 18 mm x 2.28m x 0.71m con una mano de protección de sellador tipo laca. Medida comercial 18mm x 2.74m x 1.82m, recortada en taller.
Aislante acústico: Lana de vidrio 50mm de espesor Rollo de 1,20 x 11mts Rendimiento 13,2m2 Marca Isover Modelo Rolac Plata Cubierta HR
Fijación de asilante a placa de madera con taco de anclaje de plástico con tornillo zincado con arandela plástica de Ø60mm, y 70mm de longitud.
Pase de cable de luminaria a bandeja eléctrica de Ø4mm
Caño tubular sección cuadrada 0.05mx0.05mx e:1.2mm 2 manos antióxido 2 manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba
Union vertical y horizontal entre placas de madera de melamina con perno de expansión, C100, Sistema Minifix®, para perforación Ø 4 mm, Medida de perforación: 34 mm, longitud de rosca L: 11,8 mm
Placas de melamina mdf blanco 18 mm x 2.28m x 0.71m con una mano de protección de sellador tipo laca. Medida comercial 18mm x 2.74m x 1.82m, recortada en taller.
Hueco por taladrado eléctrico para ocultar cabezal del tonillo Ø20mm
Unión madera a perfil de piso con Tornillo autoperforante de acero con Alas 4 x 1 (2x25mm)Tipo marca Skyhard. Forma de la cabeza:fresada con rosca doble. Sistema:Phillips
Placa exterior de melamina mdf blanco 10 mm x 2.74m x 1.82m con una mano de protección de sellador tipo laca.
Unión de placas de malemina mdf con tornillos 4.0 x 30 mm para maderas de 18mm con un tapa tornillos Ø4mm de acabado plástico blanco para ocultarlo. Colocación horizontal c/ 50mm
Placas de melamina mdf blanco 18 mm x 2.28m x 0.71m con una mano de protección de sellador tipo laca. Medida comercial 18mm x 2.74m x 1.82m, recortada en taller.
Union entre placas de madera horizontal y vertical con tornillo de madera de acero endurecido y acabado doble barrera y cabea plana de 20mm x 151mm. Con tarugo de madera de 20mm x 50 mm cortado en borde para ocultar cabeza del tornillo. Hueco por taladrado eléctrico para ocultar cabezal del tonillo Ø20mm
Unión madera a perfil de piso con Tornillo autoperforante de acero con Alas 4 x 1 (2x25mm)Tipo marca Skyhard. Forma de la cabeza:fresada. Sistema:Phillips
Caño tubular sección cuadrada 0.05mx0.05mx e:1.2mm. Atornillado a madera de mdf.
2 manos antióxido
2 manos pintura:Esmalte Sintetico Satinado Blanco tipo Satinol Alba
34 TRABAJO-COWORKING TRABAJO-INDIVIDUAL
CS3
CS2
CS1
0.01 0.05 0.03 0.05 0.02 0.05 0.04
0.02 0.05 0.06 0.02
0.01 0.05 0.05 0.01 0.10 CS3
ESCALA 1:2 (PROYECTO DE MUEBLE)
CS2 CS1
