Portafolio Valentina Borges

Portafolio

Licenciatura en Diseño de Interiores

Alumno: Valentina Borges 247694

Tutor: Graziella Blengio - Abigail Guerrero

Año de entrega: 2024

Declaración de autoría

Yo, Valentina Borges Ramos, declaro que el trabajo que se presenta en esta obra es de mi autoría. Puedo afirmar que tanto los textos como los diseños fueron producidos en su totalidad mientras realizaba la materia Portafolio, utilizando material de mi autoría producido durante la carrera Licenciatura en Diseño de Interiores.

• Cuando he consultado el trabajo publicado por otros, lo he atribuido con claridad.

• Cuando he citado textos u obras de otros, he indicado las fuentes.

• En la obra, he acusado recibo de las ayudas recibidas.

• Cuando la obra se basa en trabajo realizado conjuntamente con otros, he explicado claramente quiénes han colaborado en el trabajo y cuál fue la colaboración realizada.

• Ninguna parte de este trabajo ha sido publicada previamente a su entrega, excepto donde se han realizado las aclaraciones correspondientes.

Valentina Borges Ramos

18 de abril de 2024

Objeto del trabajo y uso de elementos de terceros.

Este portafolio es un trabajo académico que se origina en el proceso formativo de la Universidad. No se trata de un producto comercial y su difusión pública no está autorizada.

Este trabajo puede incluir elementos de propiedad intelectual de terceros, según se detalla en la “Tabla de contenidos de elementos de terceros”, que forma parte de la obra. No debe ser divulgado fuera del ámbito académico sin permiso de sus autores.

El autor de este portafolio declara que ha realizado sus máximos esfuerzos por identificar estos elementos que son propiedad intelectual de terceros, y liberan a la Universidad de responsabilidades originadas por cualquier omisión.

https://www.freelogovectors.net/ autocad-logo-autodesk-2/

https://logowik. com/twinmotion-vector-logo-11016.html

https://icon-icons. com/es/icono/ adobe-illustrator-logo/167899

https://icon-icons. com/es/icono/ sketchup-logo/249612

https://icon-icons. com/es/icono/ Adobe-Photoshop-macOS-BigSur/190436

https://es.vecteezy. com/arte-vectorial/3988568-hombres-y-mujeres-inodoro-signo-icono-simbolo-de-genero-para-bano-vector-silueta-hombre-y-mujer-ilustracion

Descargas de vectores de logotipos PNG (SVG, EPS)

Acceso Público

Logowik

Acceso Público

Icon-Icons

Acceso Público

https://www.pinterest.com/pin/5699937021622748

https://brandcentral. hp.com/us/en/elements/hp-logo.html

Icon-Icons

Acceso Público

Icon-Icons

Acceso Público

Vecteezy

Acceso Público

https://es.brusheezy.com/cepillos/38474-personas-pinceles

https://es.vecteezy.com/ arte-vectorial/18910721-vector-logo-de-linkedin-simbolo-delinkedin-vector-libre-de-icono-delinkedin

https://es.vecteezy. com/vectores-gratis/logo-whatsapp

https://stock.adobe. com/uy/search?k=mail+icon+png

https://fundacionesperanzajoven.org/ https://me-qr.com/ es/qr-code-generator/

Brusheezy

Acceso Público

Vecteezy

Acceso Público

Vecteezy

Adobe Stock

Fundación Esparanza Joven me-qr

Acceso Público

Acceso Público

Permitido (hablado previamente con Fundación Esperanza Joven)

Acceso Público

Pinterest

Acceso Público

HP

No se tiene permiso

Valentina Borges Ramos 18 de abril de 2024

Valentina Borges Licenciada en diseño de interiores

co-green

Programa: Cowork.

Ubicación: Montevideo, Uruguay.

Elaborado con: Natalia Galán en 2019.

Reelaborado: Individualmente en 2023. 01

Co-Green es un espacio de coworking, diseñado a partir de las formas y tonalidades de la naturaleza, así como en la definición de coworking:“Trabajaren coworking es tener una actitud de compartir lo que sabemos, aportar diferentespuntosdevistasobreun proyecto,dejardeveralosotros comocompetenciaytrabajaren conjunto”.

El ambiente se encuentra dividido en dos sectores: en una sección, los servicios como el ascensor, el baño, y el phonebooth; mientras que en la otra, la zona de trabajo individual y grupal.

Se pueden apreciar tres círculos que cuentan con actividades diferentes.

En el primer círculo se ubica la zona de cafetería y recepción, donde podrás disfrutar variedad de alimentos caseros y orgánicos, así como atención para orientarte sobre el funcionamiento de Co-Green.

En el círculo central se encuentra la zona de trabajo distendido e individual.

Y en el último círculo podrás acceder a una pequeña sala de reunión con privacidad para 3 o 4 personas.

Co-green cuenta con dos cabinas de phonebooth, una zona de lockers para guardar tus pertenencias, la zona de printing y una zona de mesas para disfrutar una rica merienda.

Dentro de este espacio, se pueden apreciar materiales propios de la naturaleza como la madera utilizada en el pavimento y en el revestimiento de las paredes.

En el ambiente se perciben dos tonalidades, los verdes, destacándose en los jardines verticales y plantas que decoran el lugar y los naranjas, en tapizados de las sillas, ya que son dos colores opuestos que combinan de forma armoniosa.

Además, el verde, caracterizado por ser un color positivo, estimula la creatividad y contribuye a reducir la ansiedad y el estrés, especialmente en las zonas de coworking.

Incluir un toque de verde en tu entorno laboral evocará, de manera subliminal, la tierra y la naturaleza, convirtiéndose así en el color más adecuado para el diseño de espacios de trabajo.

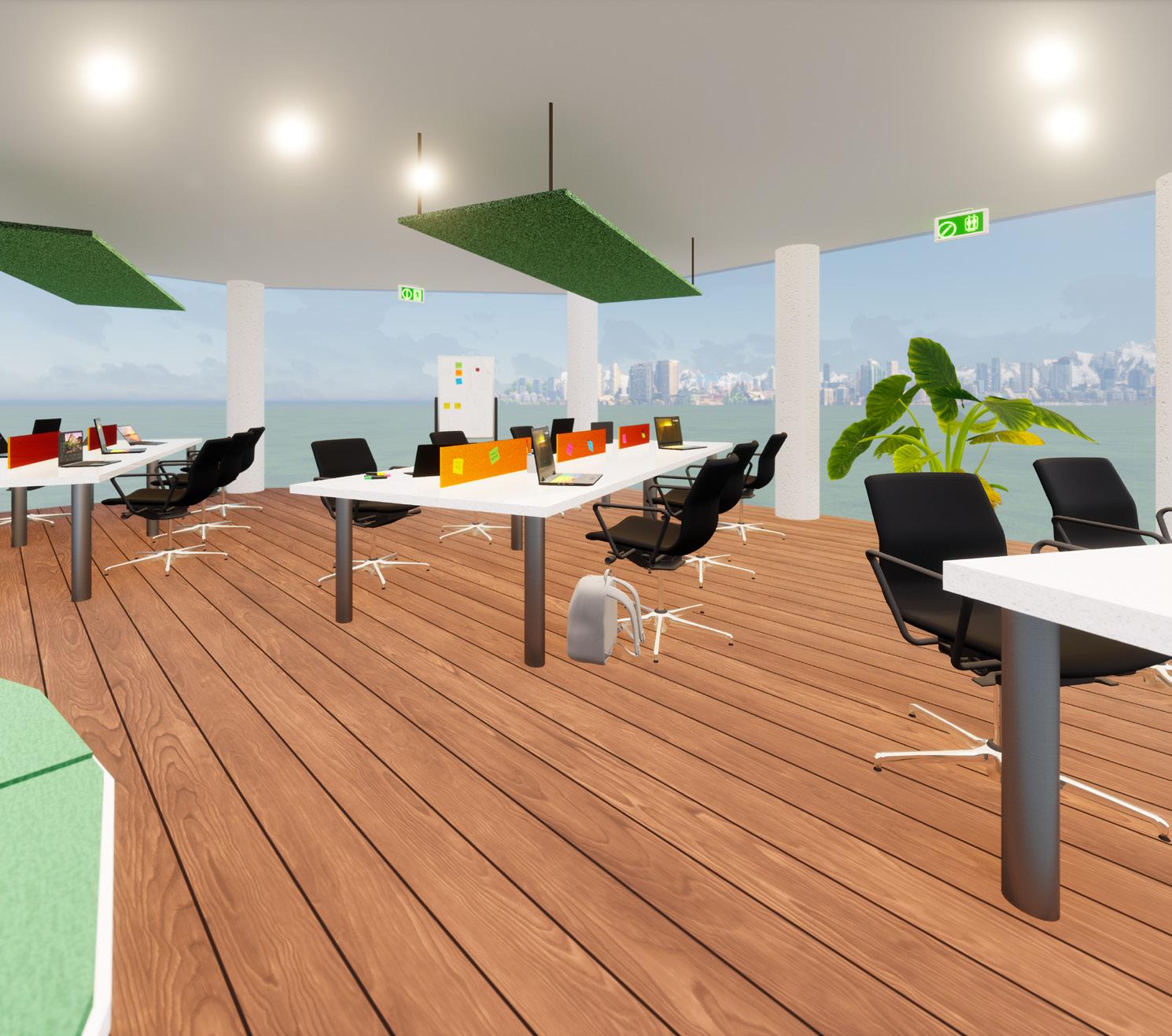

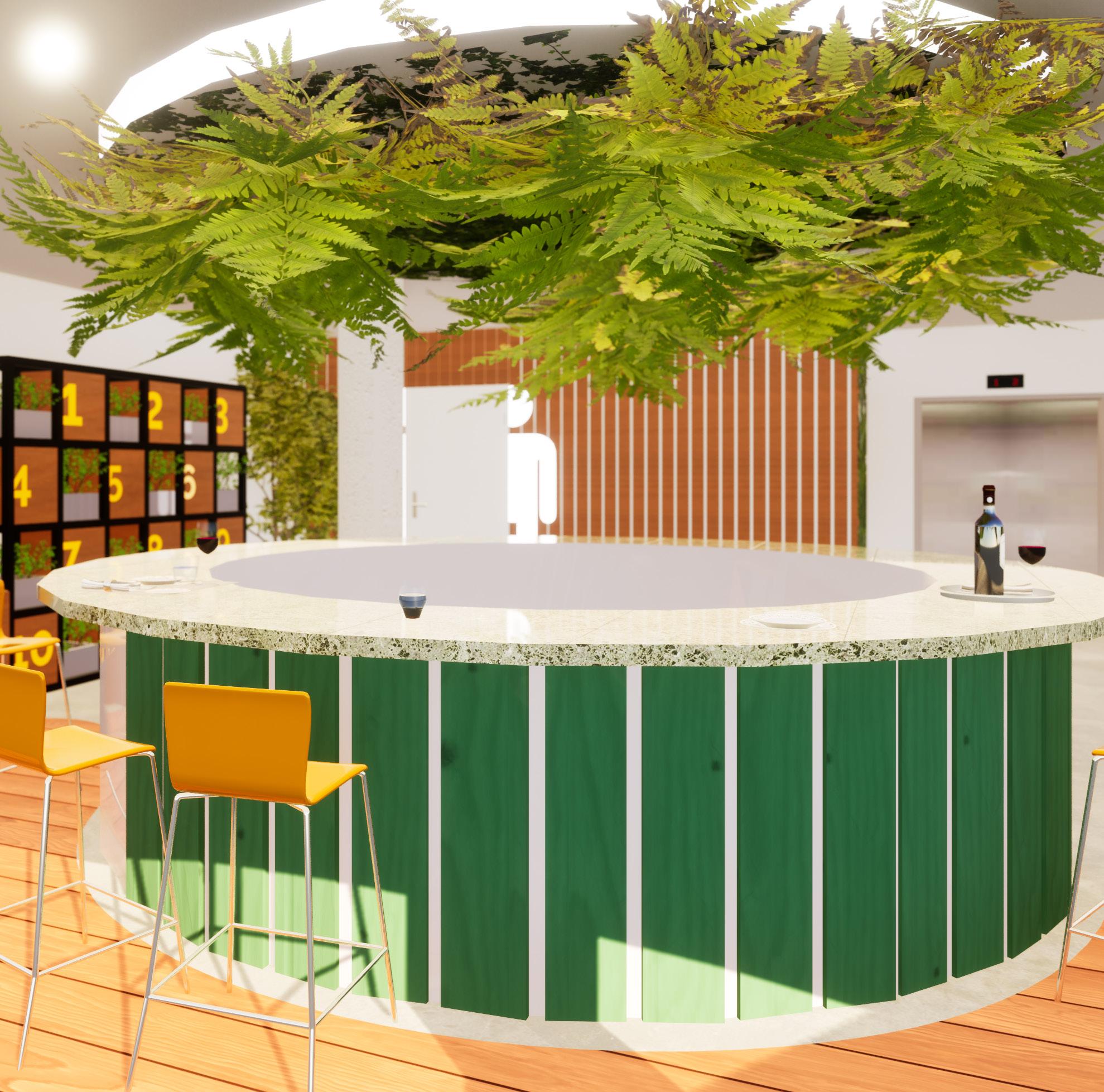

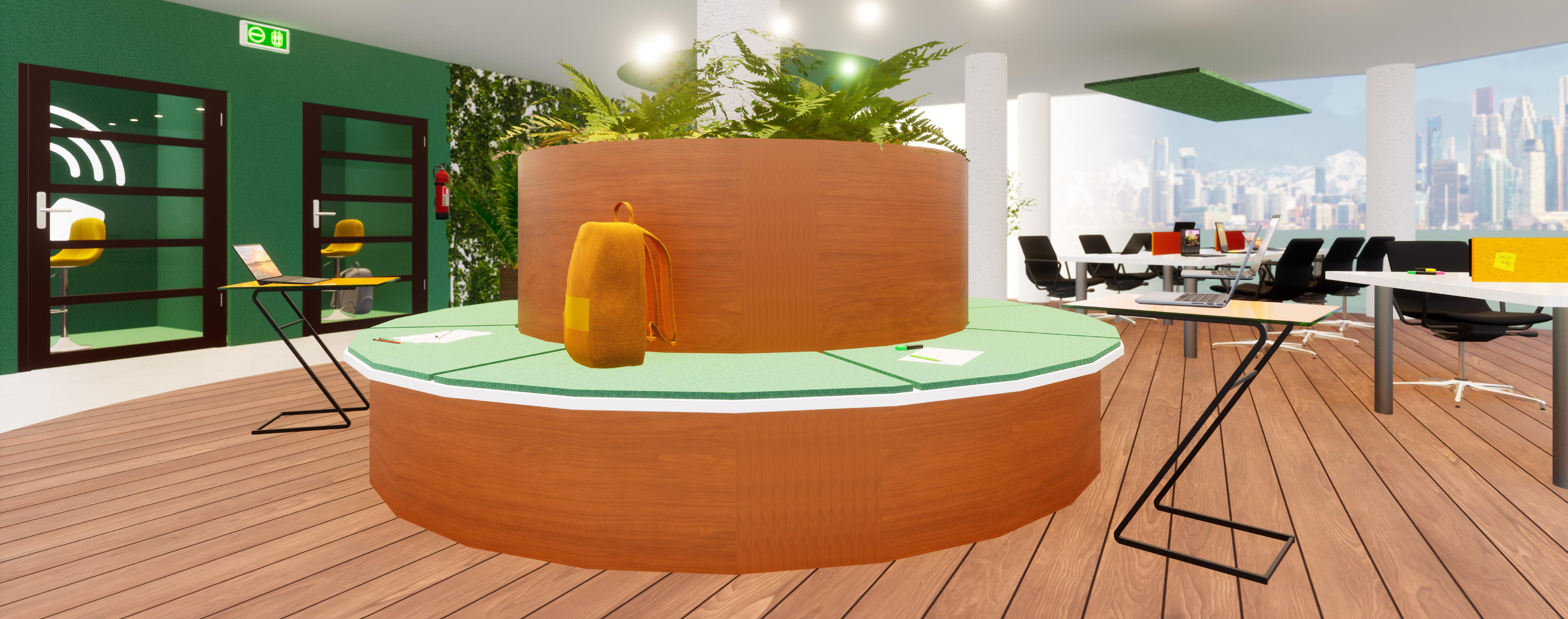

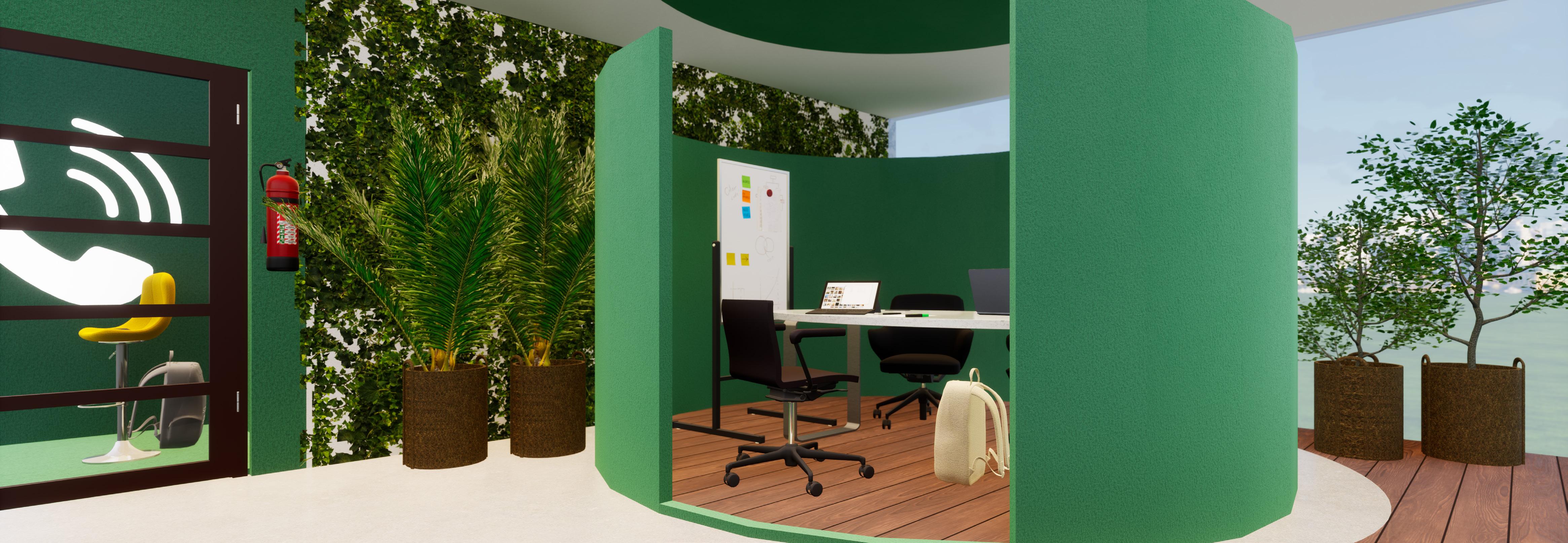

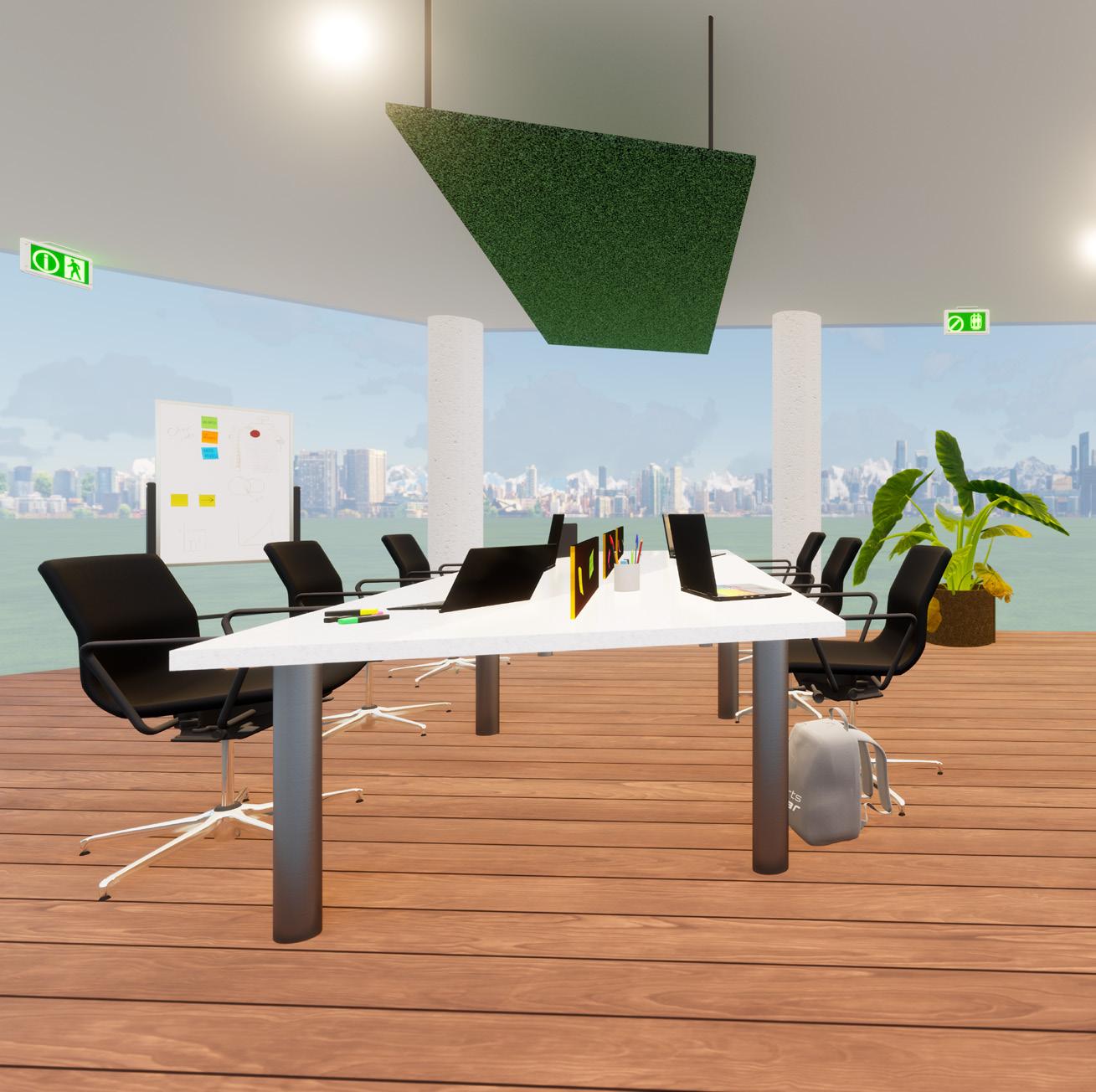

Vista cowork

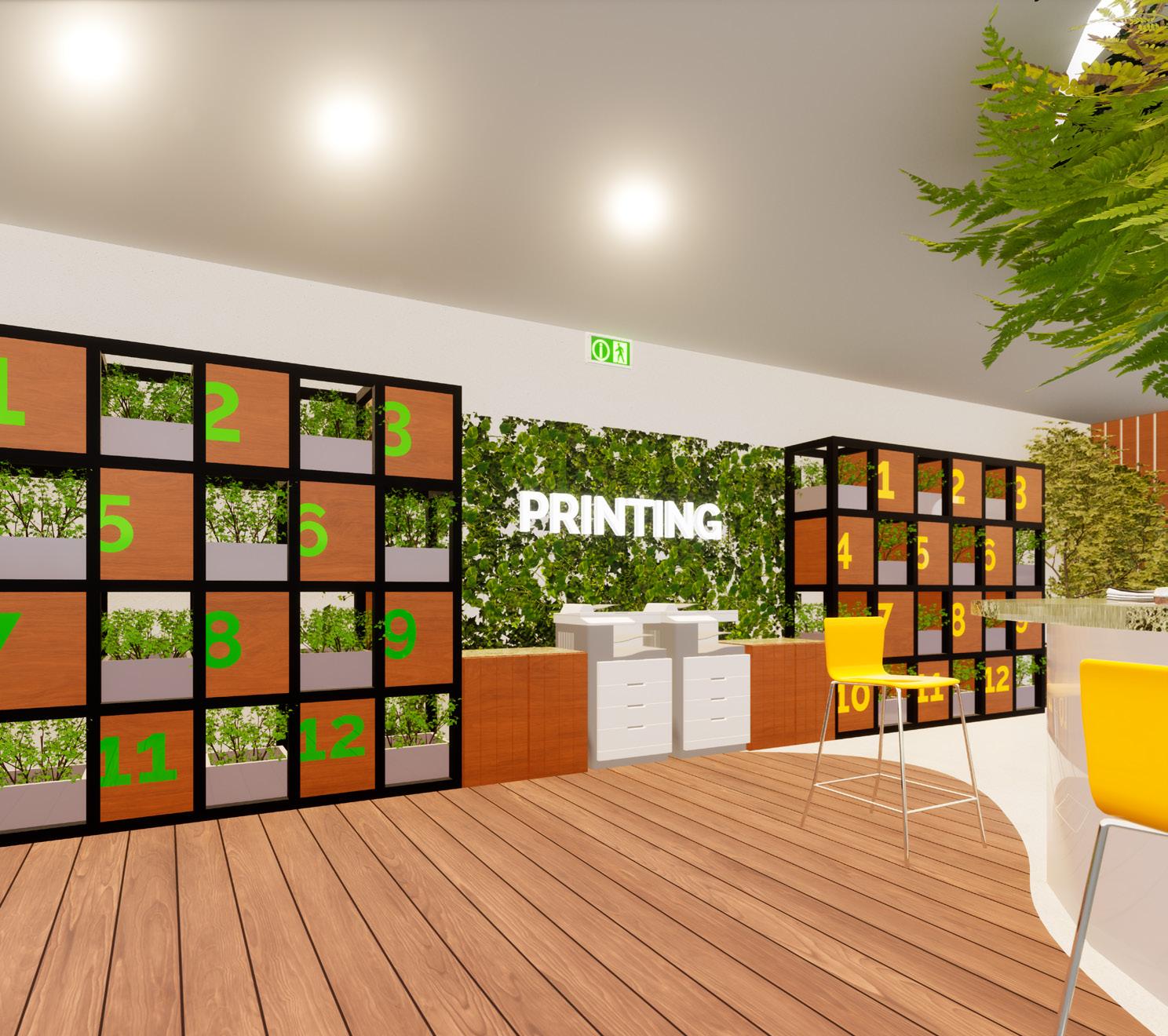

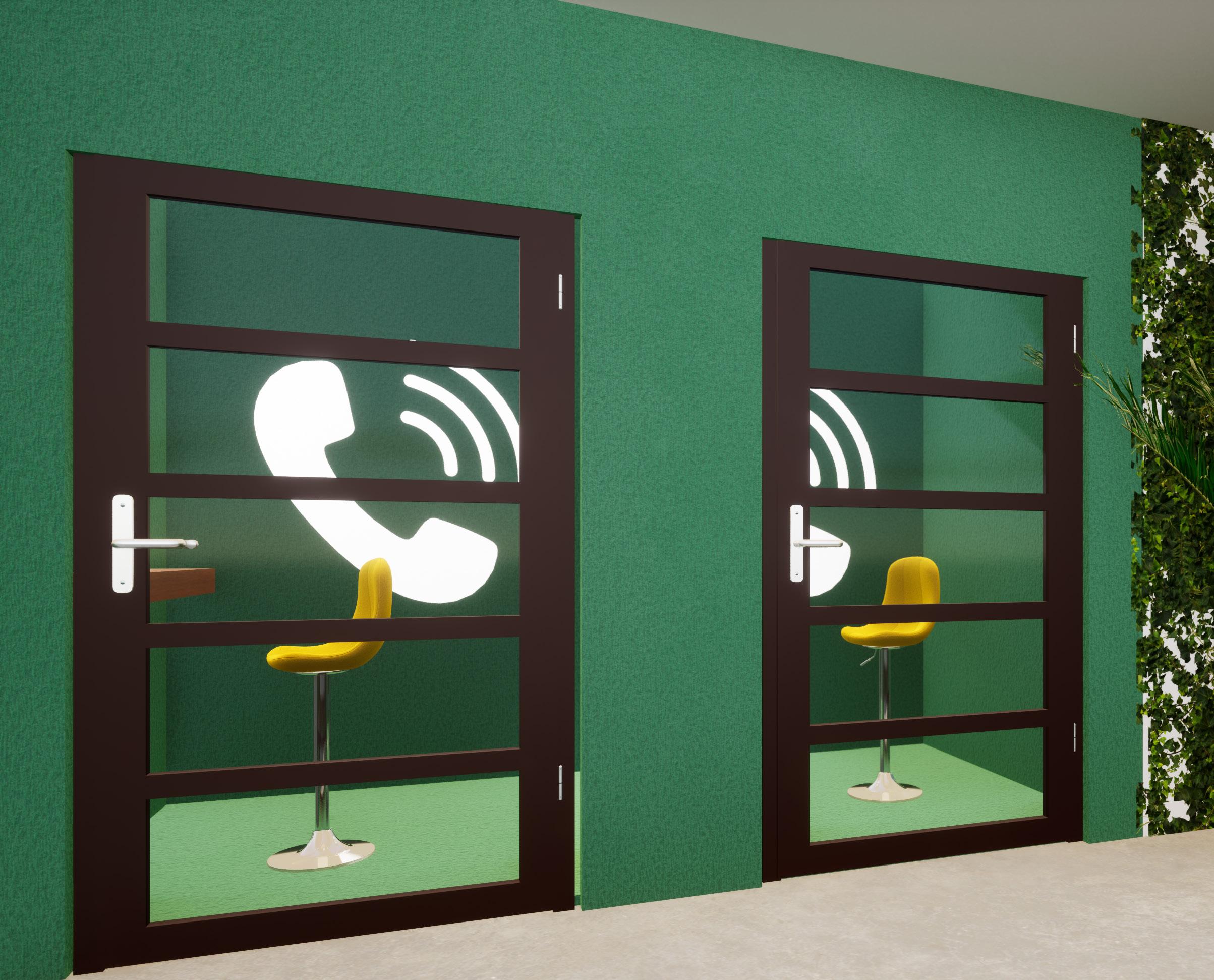

Vista cowork Vista phonebooth Vista printing

02

proyecto minga

Programa: Centro educativo.

Ubicación: Las Piedras, Uruguay.

Elaborado con: Natalia Galán en 2020.

Reelaborado: Individualmente en 2023.

Minga es un proyecto creado por la Fundación Esperanza Joven. Se encuentra ubicado en Las Piedras, Canelones.

Esta dedicado a la atención de adolescentes y jóvenes en situación de vulnerabilidad social y educativa.

Por lo que a la hora de diseñar, se pensó en que cada espacio sea accesible y mantenga los sentimientos y sensaciones que genera el proyecto.

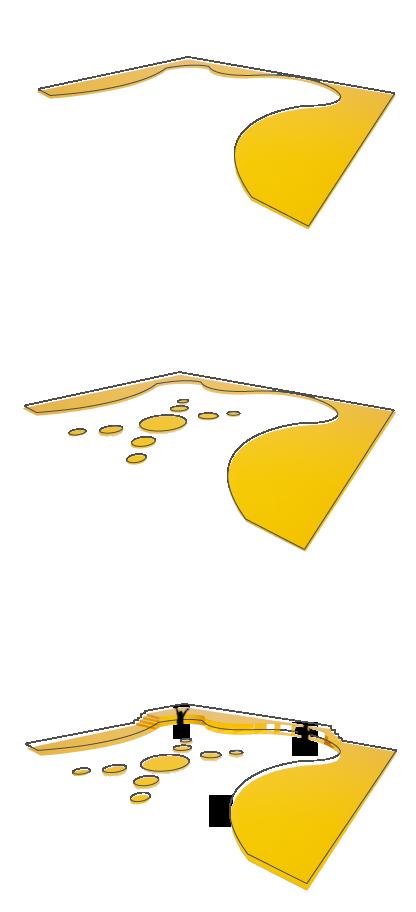

Se distribuyó el ambiente utilizando un sector amarillo de dos niveles en el que se desarrollarán todas las actividades.

A nivel de piso encontramos la cocina, zona de estudio, zona de charla y una zona exterior. Mientras que sobre la plataforma, podemos encontrar la zona de juegos y el escenario.

Se optó por una paleta de tonos cálidos donde se destaca el amarillo, que de acuerdo a la psicología del color, simboliza la diversión, innovación, optimismo y alegría.

Para darle mayor calidez al espacio, a dicha paleta se le sumó tonos como naranja y rojo. Se colocaron grandes ventanales sobre la fachada estratégicamente dispuestos para permitir máximo ingreso de iluminación natural.

Esta decisión no solo tiene un impacto estético, sino que refuerza el vínculo entre el interior y el exterior del edificio. Además de los ventanales, se incorporaron cuidadosamente espacios verdes en todo el centro, utilizando jardines verticales y plantas en cada rincón. Estos elementos naturales infunden una sensación de serenidad y frescura en el ambiente.

El diseño del centro se distingue por sus curvas fluidas y orgánicas, que generan una sensación de contención y seguridad en los usuarios. Esta sensación de seguridad y protección es fundamental para el propósito de Minga, ya que busca crear un espacio donde las personas se sientan acogidas y empoderadas para colaborar y crecer juntas.

En resumen, el diseño del centro está intrínsecamente ligado a los valores y objetivos de Minga, creando un ambiente propicio para la comunidad y la colaboración.

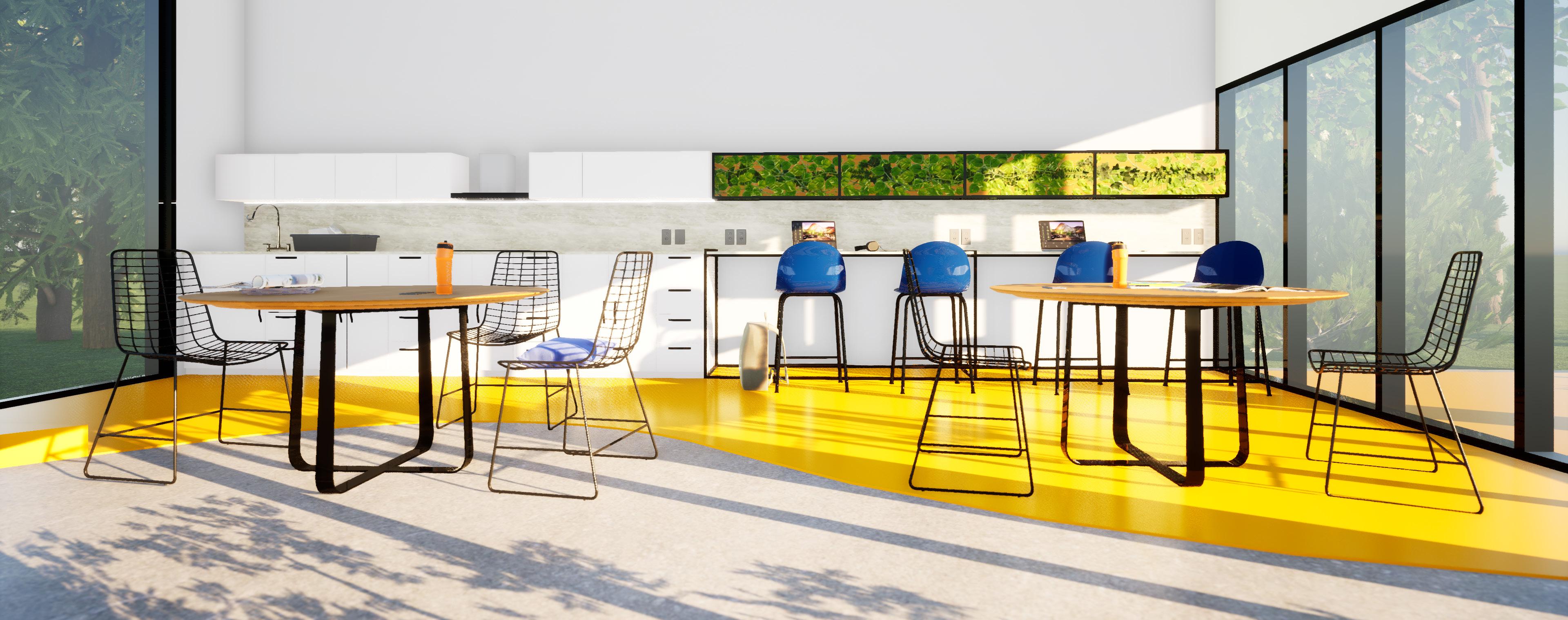

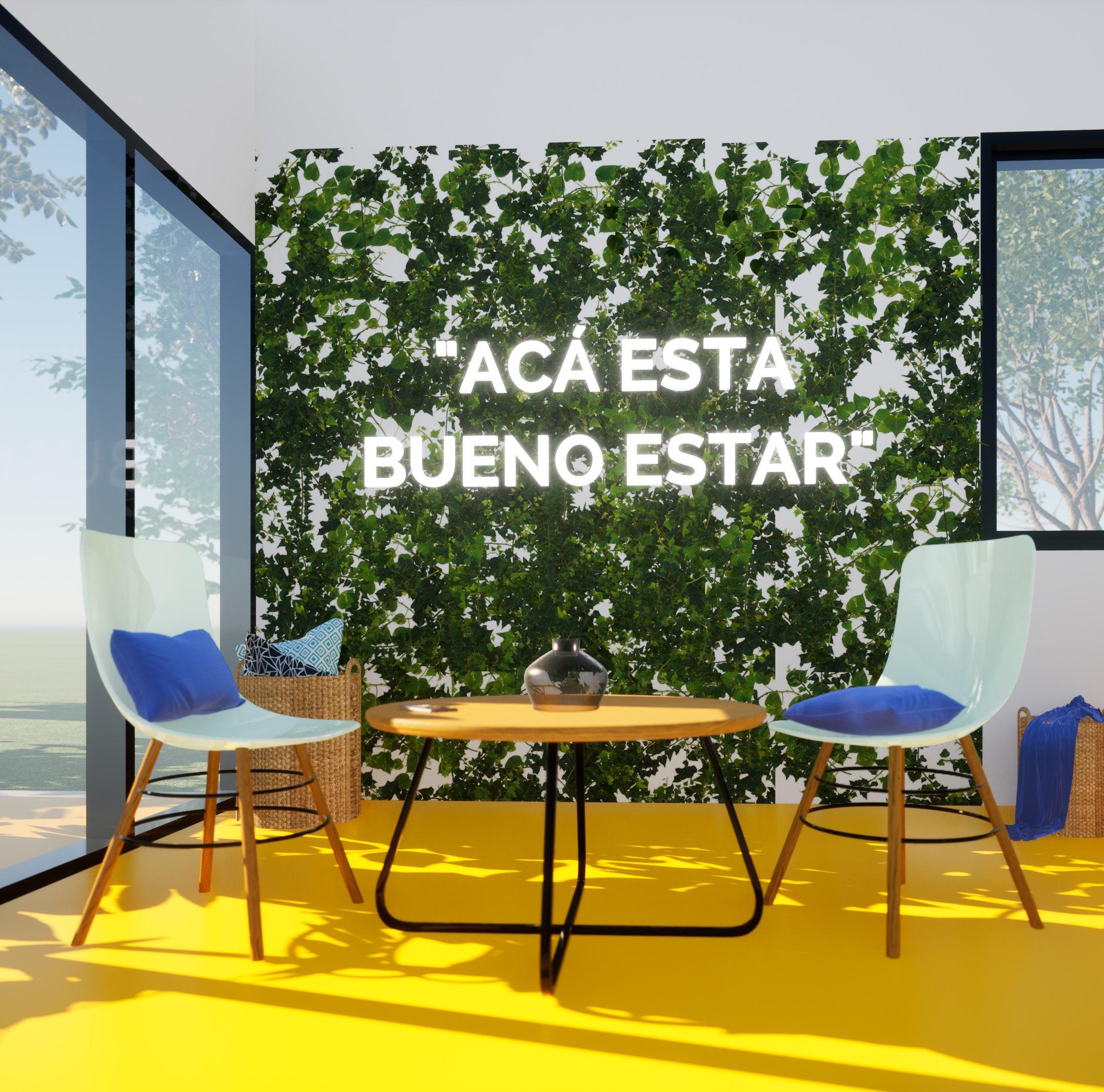

Vista zona de estudio y cocina

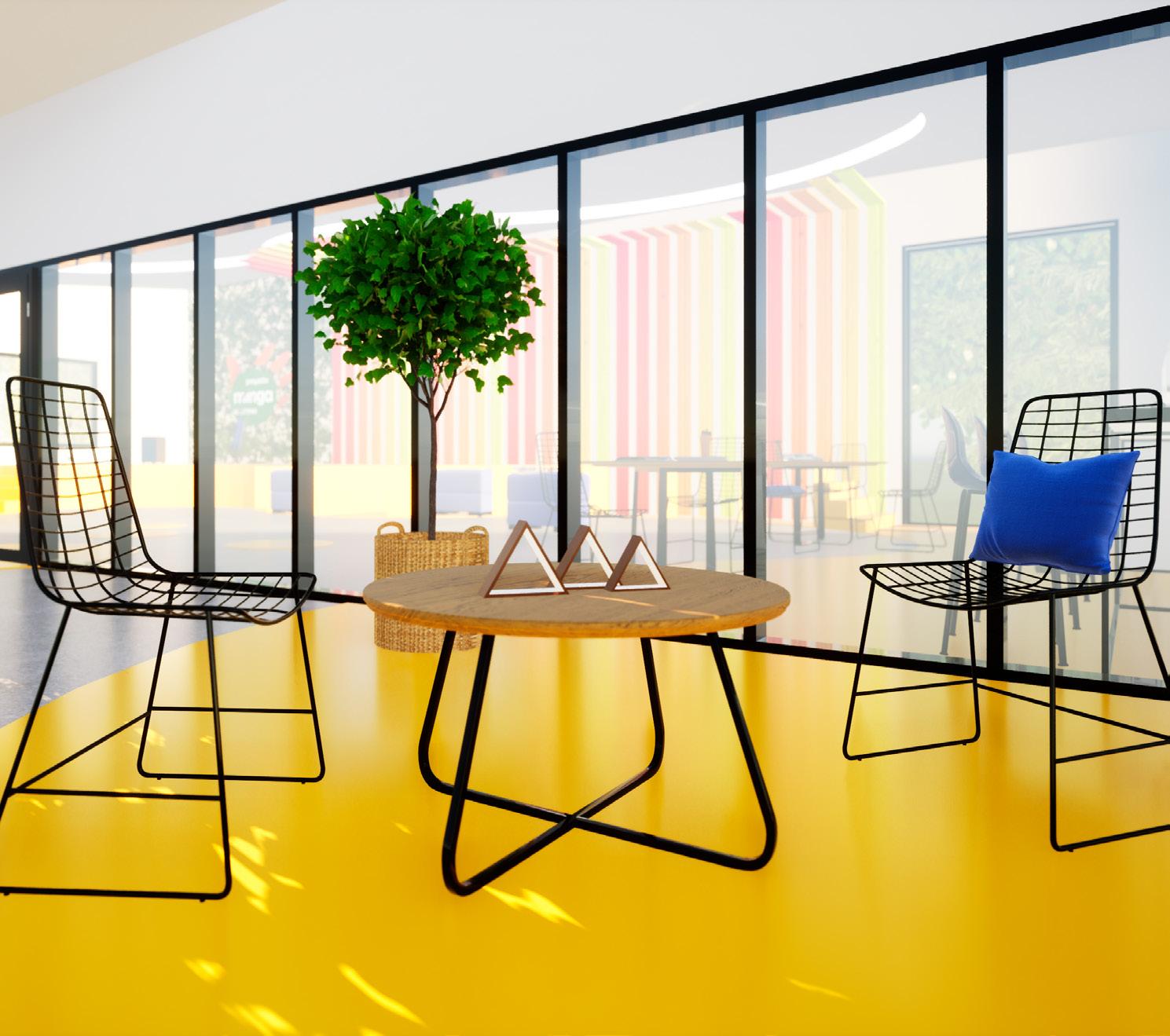

Vista exterior

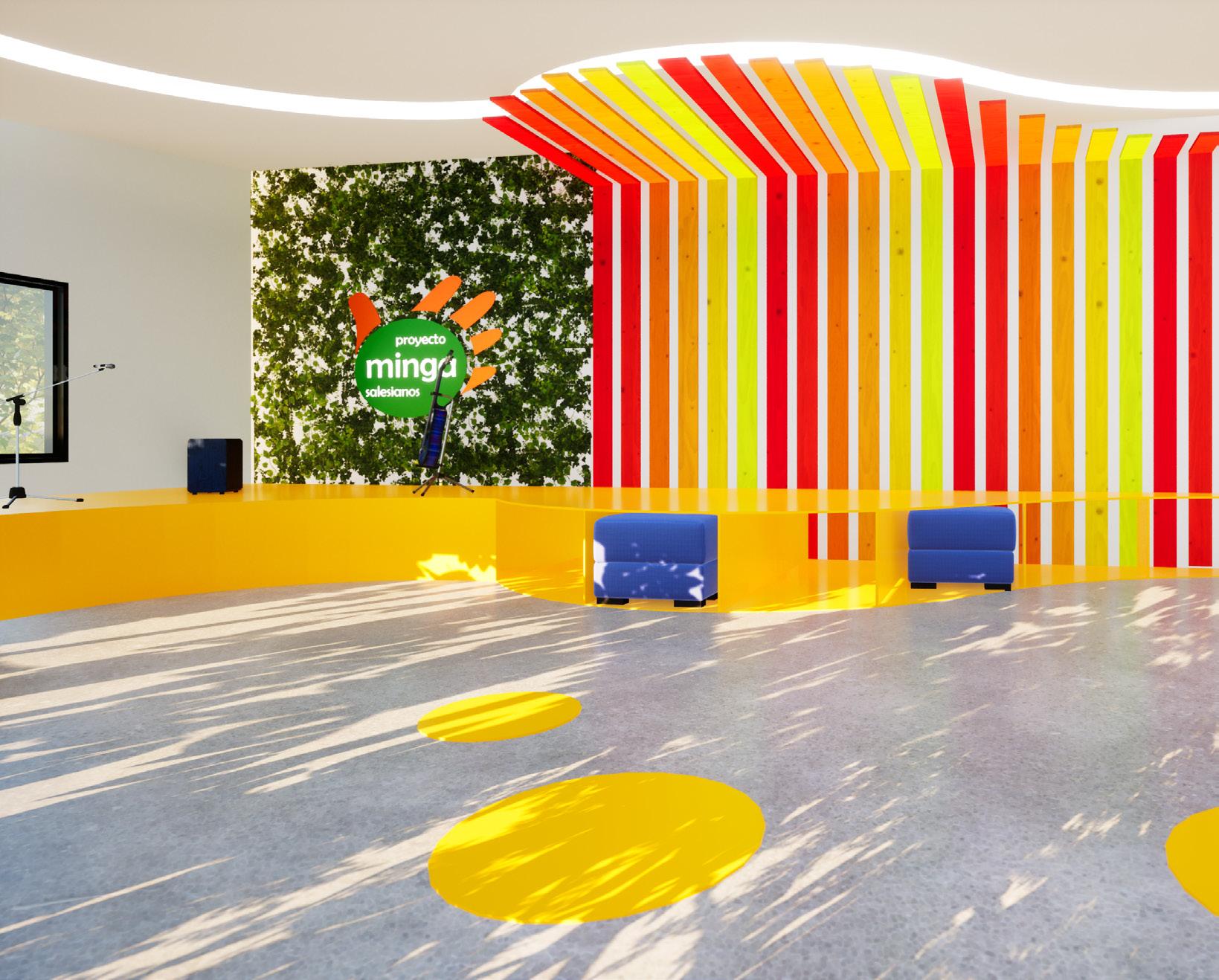

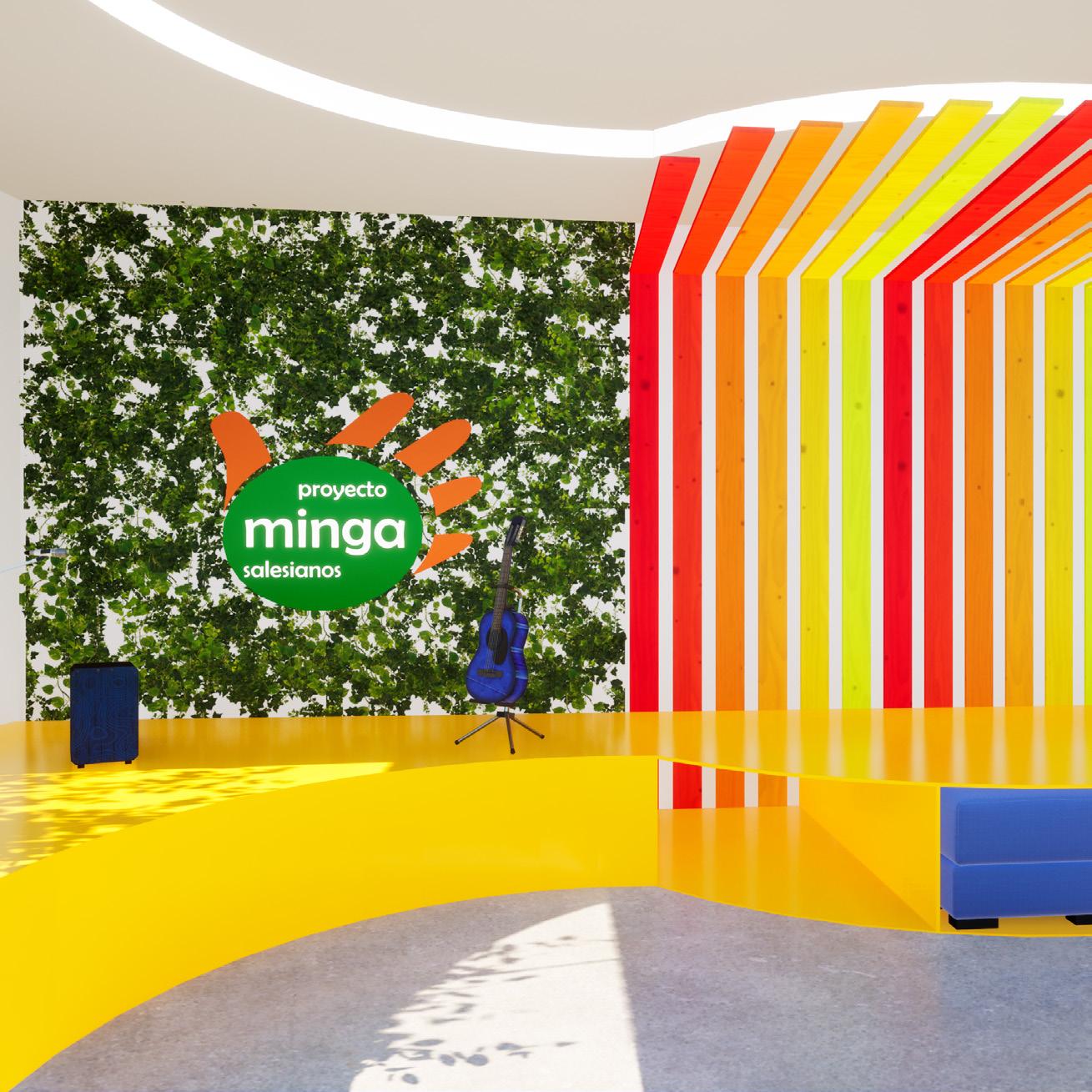

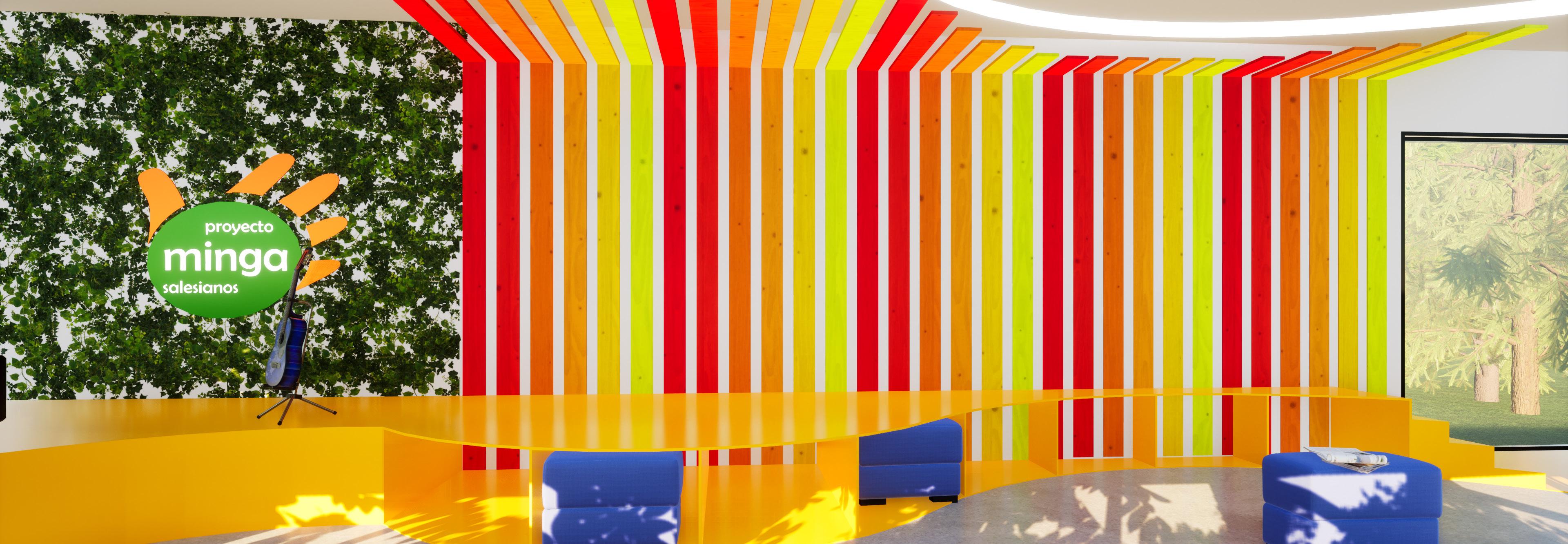

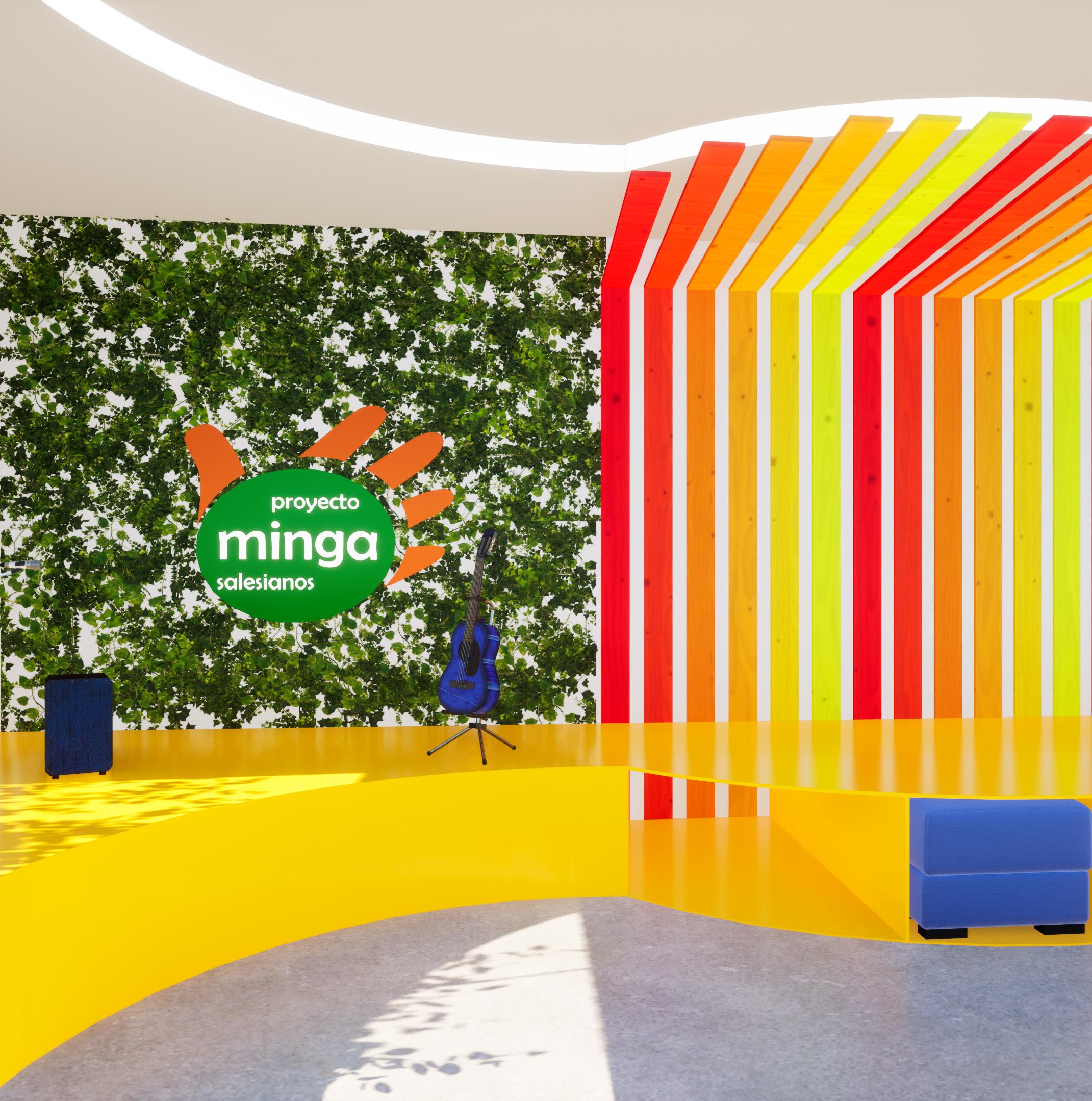

Vista escenario

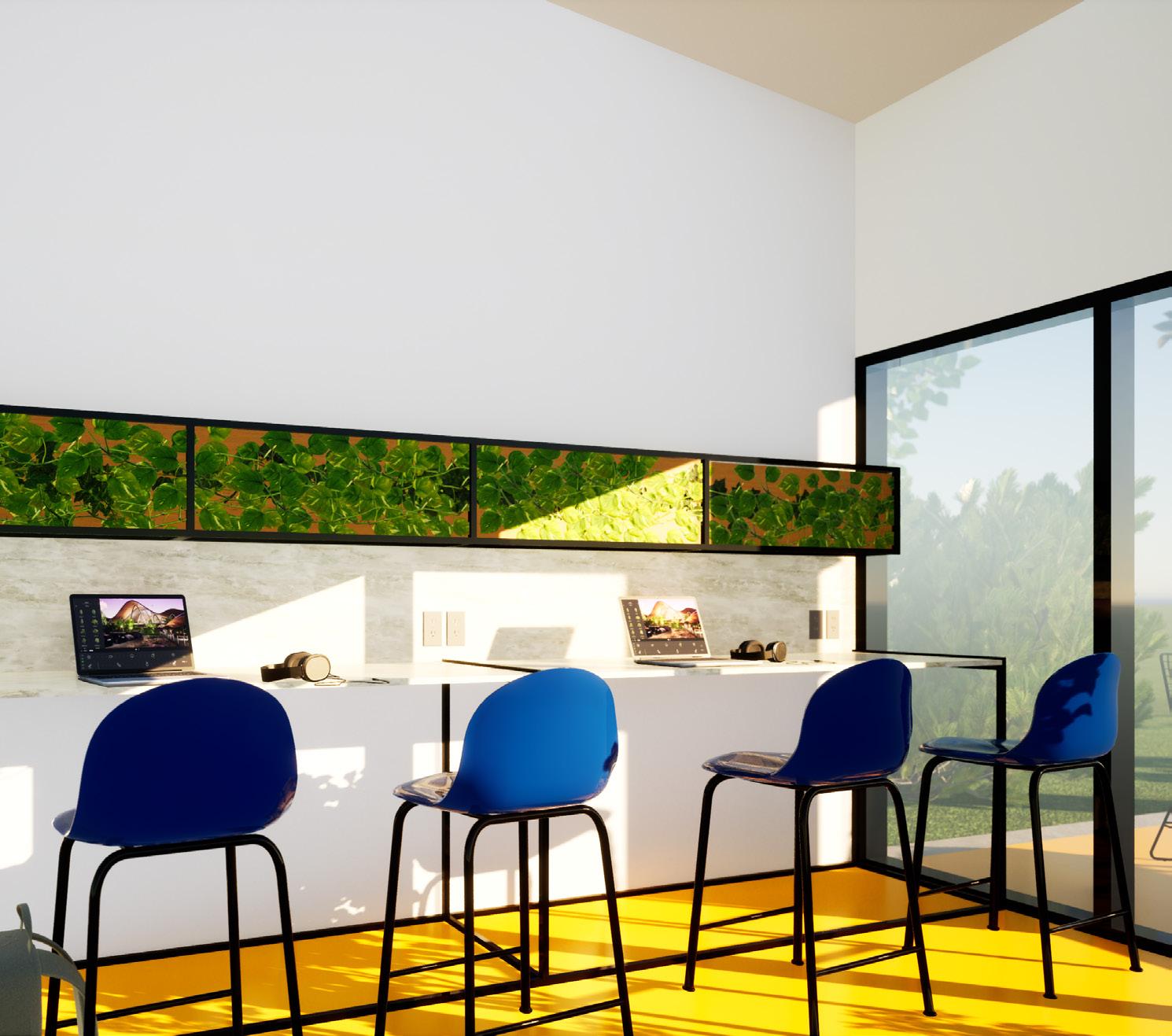

Vista zona de estudio

álveo cospace

03

álveo cospace

Programa: Centro educativo.

Ubicación: Pocitos, Montevideo.

Elaborado con: Natalia Galán en 2021.

Reelaborado: Individualmente en 2023.

Álveo Cospace, es un centro educativo que se erige como un lugar de aprendizaje e nspiración para niños y adolescentes, de una franja etaria que va desde los 6 hasta los 15 años. Está ubicado en Francisco Llambí 1310, Pocitos, Montevideo.

Está focalizado en poder contribuir en el desarrollo de un sujeto creativo, expresivo, libre y reflexivo.

Llamado “Álveo” por ser como su definición indica: “Zonao áreadondenaceunrío,arroyoo afluente”.En este espacio, cada rincón es una fuente inagotable de ideas, creaciones y emociones, donde los jóvenes tienen la libertad de explorar, crear y crecer.

Las actividades que ofrece son diversas y enriquecedoras.

Desde talleres de manualidades que despiertan la destreza artística hasta cursos de cocina orgánica que promueven hábitos saludables y sostenibles.

Clases de música y el apoyo estudiantil que garantiza un acompañamiento personalizado en el proceso educativo.

Además, se fomenta la actividad física con clases que no solo promueven el bienestar físico, sino que también cultivan la disciplina y el trabajo en equipo.

El ser humano es parte del mundo natural, por lo tanto interactúa con el medio, generando cambios y adaptándose a los mismos. Por eso, este centro se propone lograr una relación dialógica con la naturaleza.

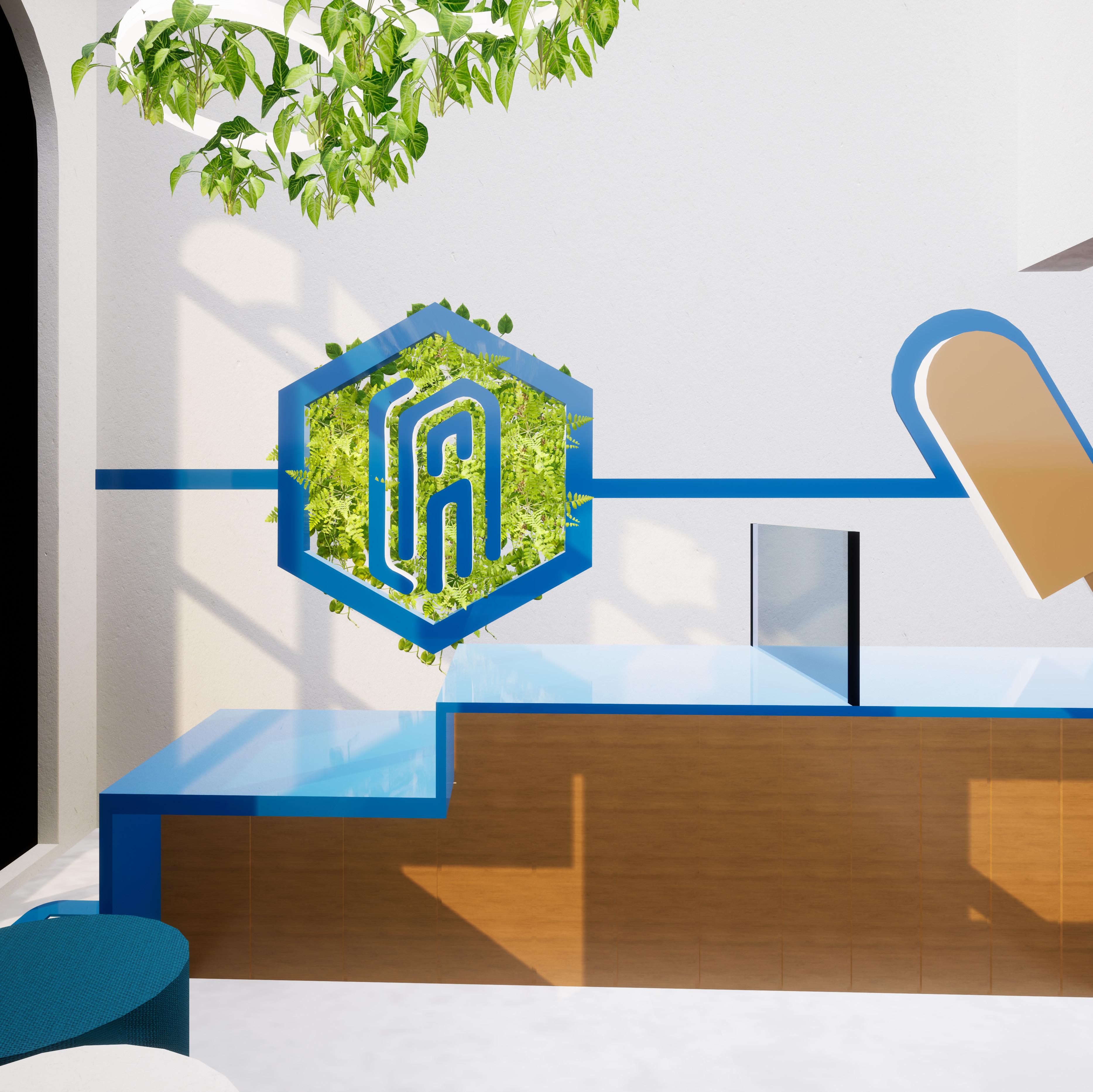

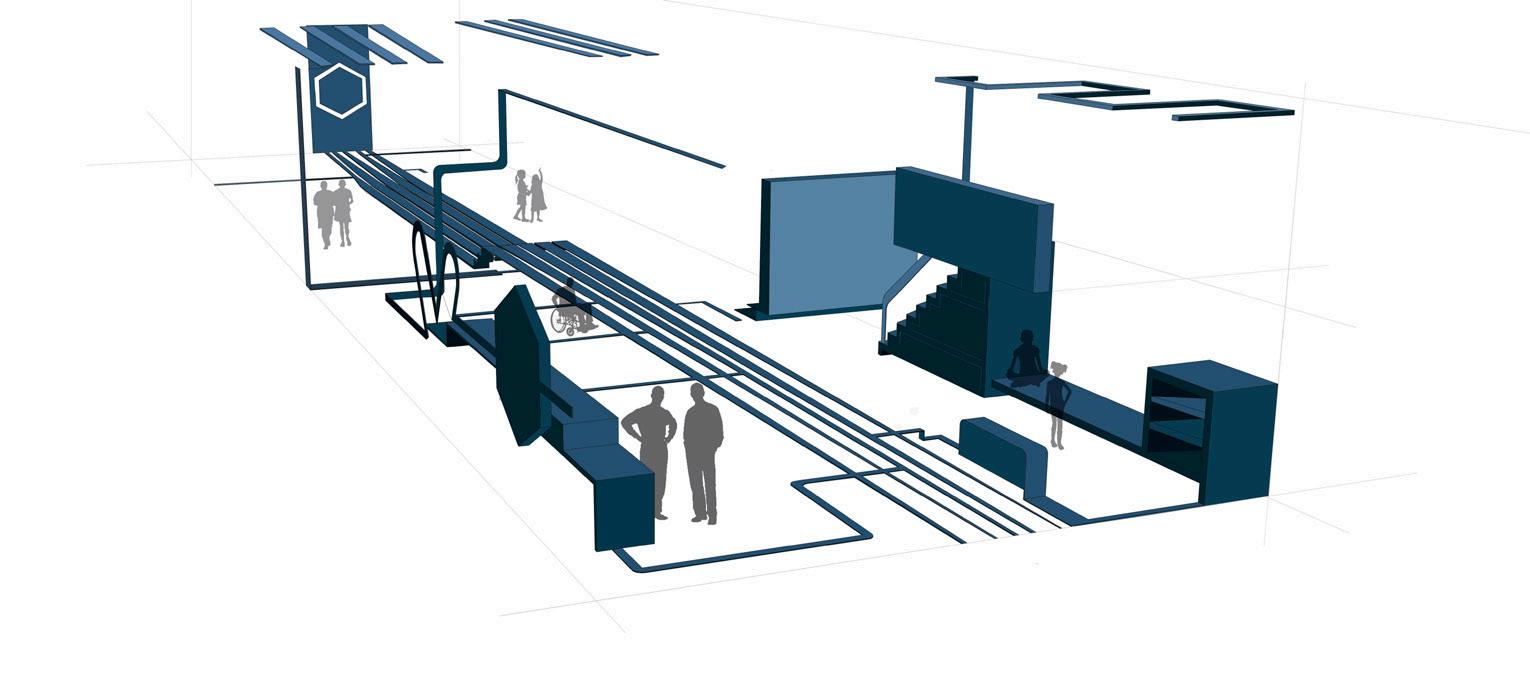

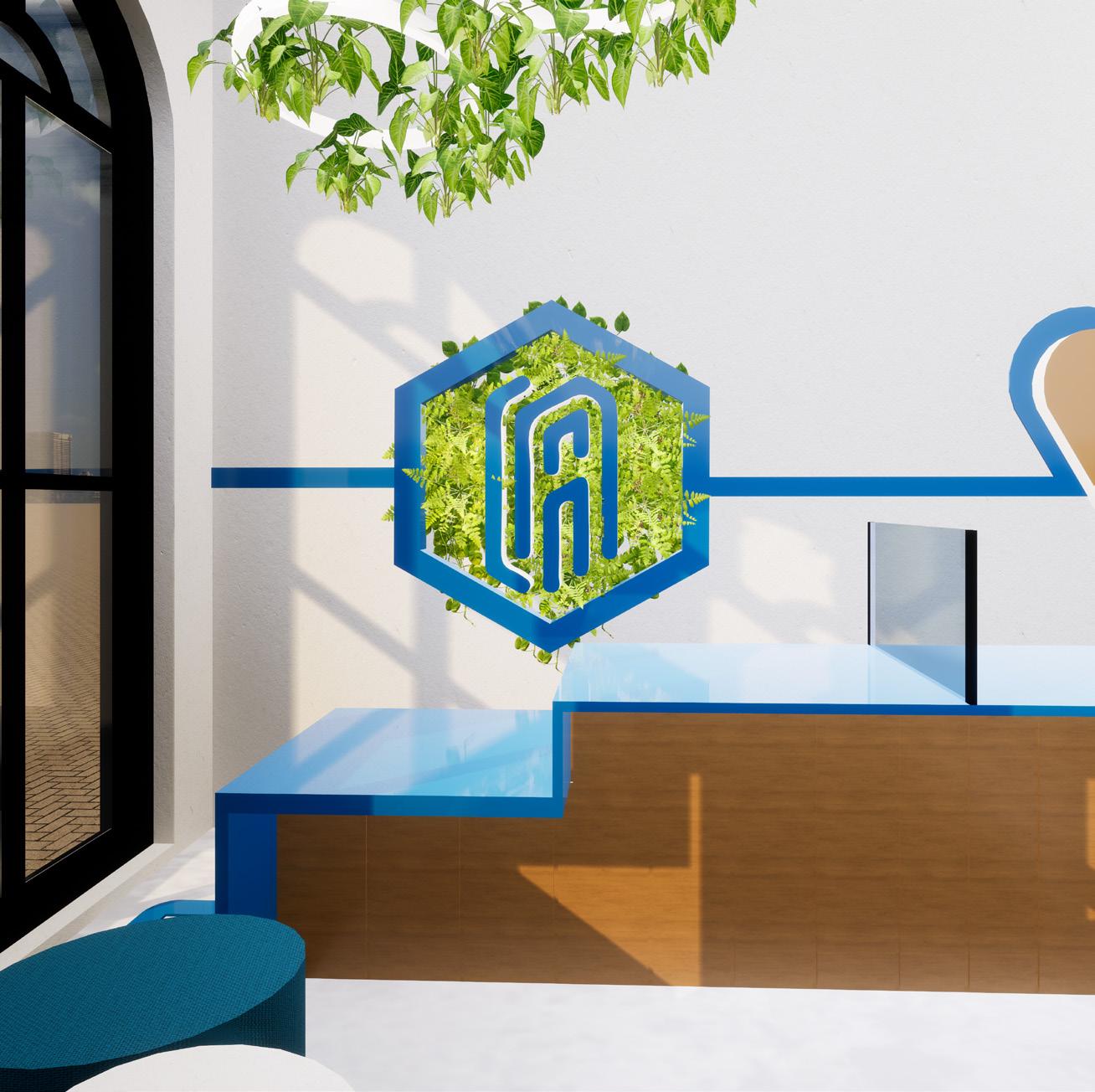

En dicho proyecto se encuentra diseñada una cinta, la cual, te dirige hacia cada ambiente, proyectándose desde el pavimento, subiendo por las paredes y terminando en el cielorraso.

En Álveo, el compromiso con la sostenibilidad se materializa en la implementación de un sistema innovador de recolección de agua de lluvia para el riego de la huerta.

Las cintas centrales de la zona exterior contienen canaletas recolectoras, almacenando el agua de lluvia para luego ser bombeada hacia una canilla. Este enfoque práctico enseña a los jóvenes la importancia del agua dulce en el mundo y los inculca con el valor del cuidado del medio ambiente desde una edad temprana.

En cuanto al diseño del espacio, se han utilizado materiales eco-friendly como la madera y se han integrado espacios verdes como jardines verticales y plantas colgantes, imitando así las formas orgánicas de la naturaleza.

La paleta de colores, inspirada en los tonos verdes de los bosques y los azules de los océanos, crea una atmósfera tranquila y serena que invita a la reflexión y la conexión con el entorno natural.

Álveo Cospace no solo es un centro educativo, sino un espacio de aprendizaje donde los jóvenes pueden explorar, descubrir y crecer en armonía con la naturaleza y consigo mismos.

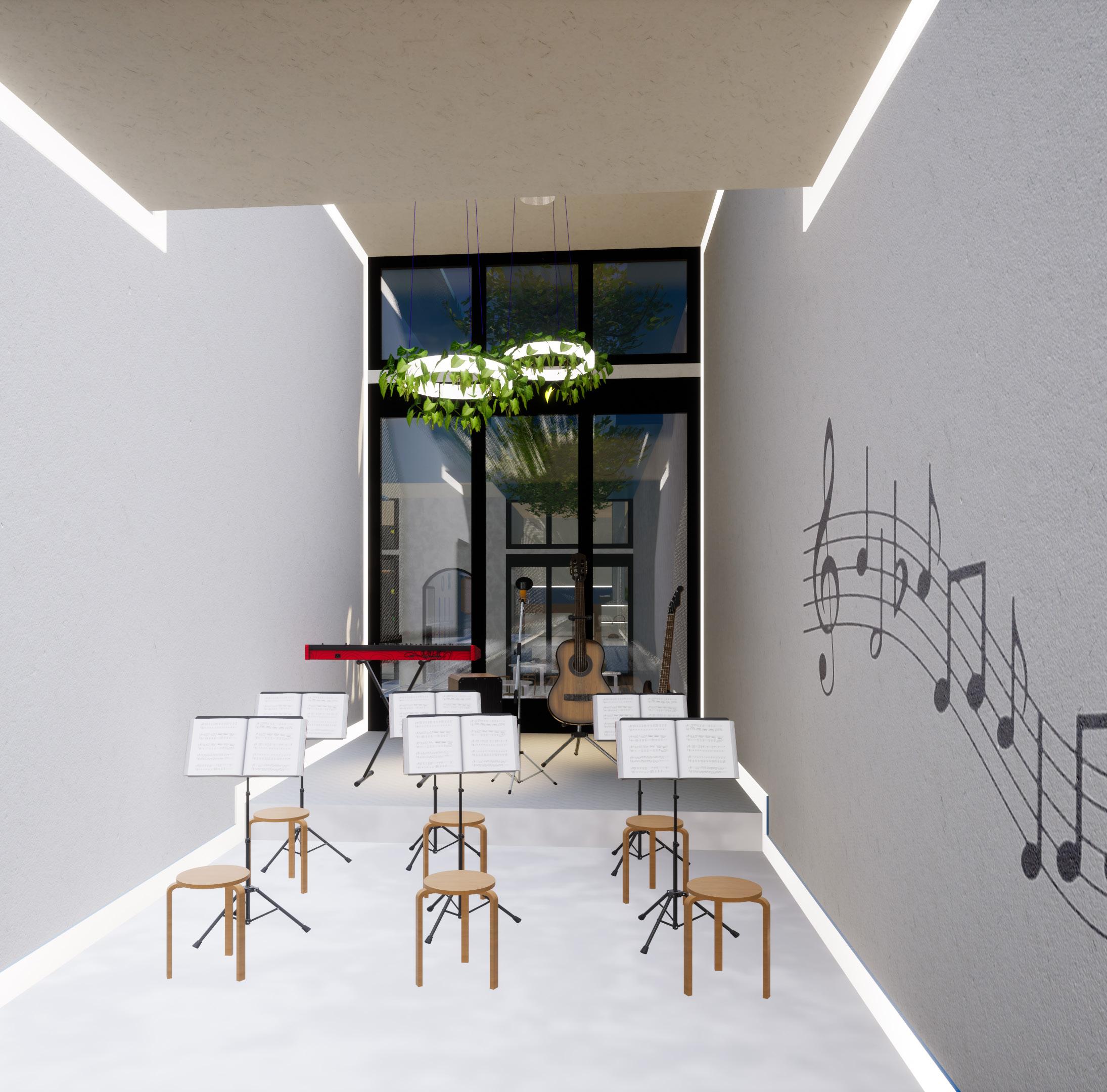

Vista salón de música

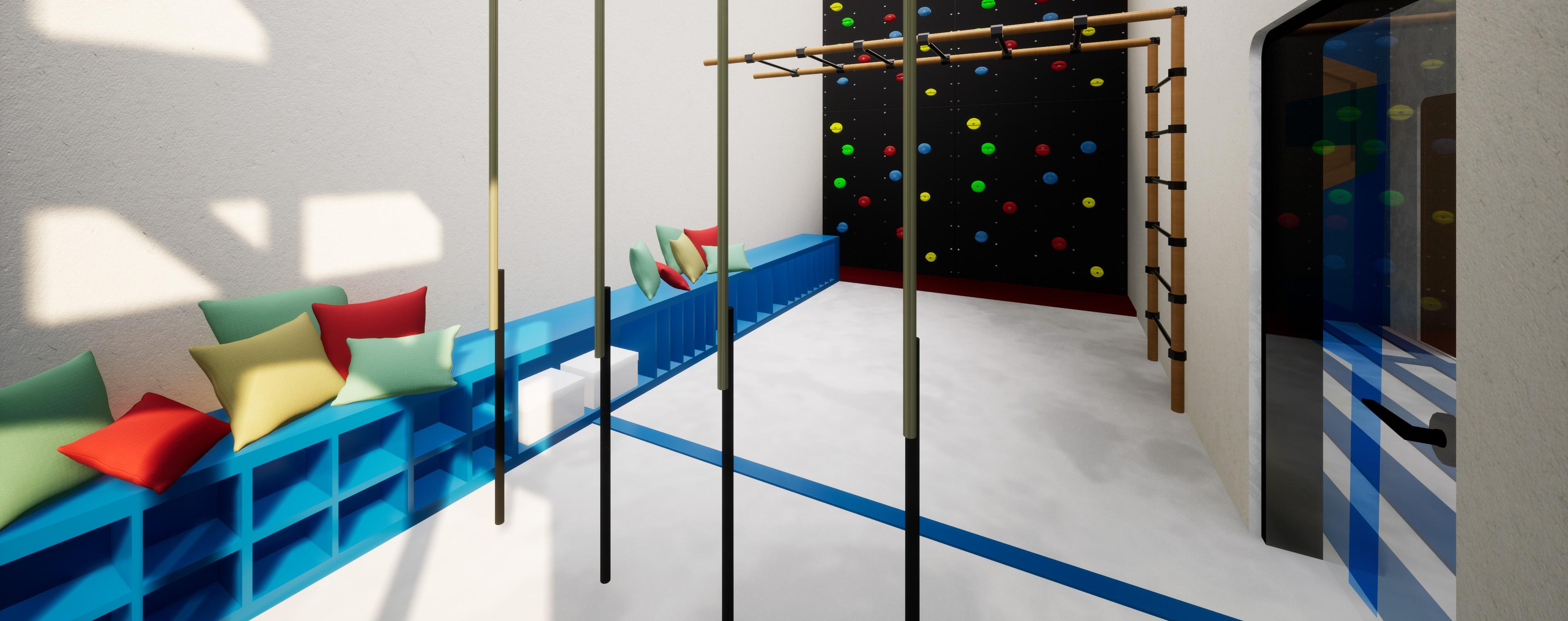

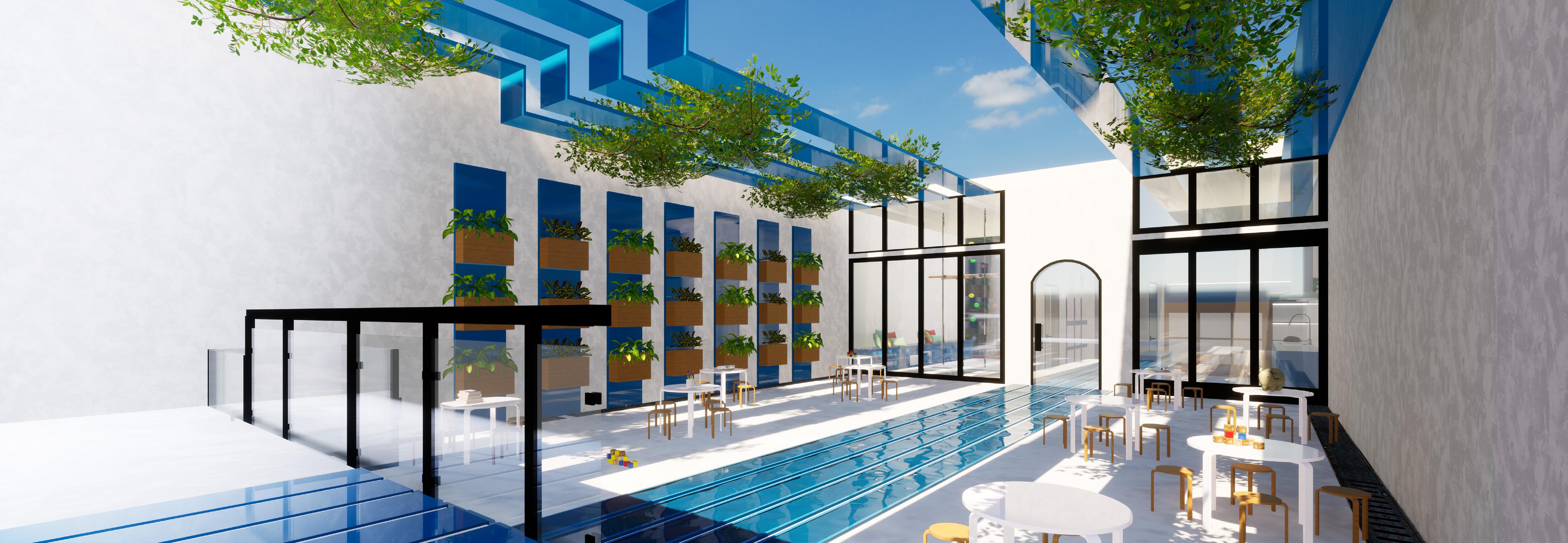

Vista sala de deporte

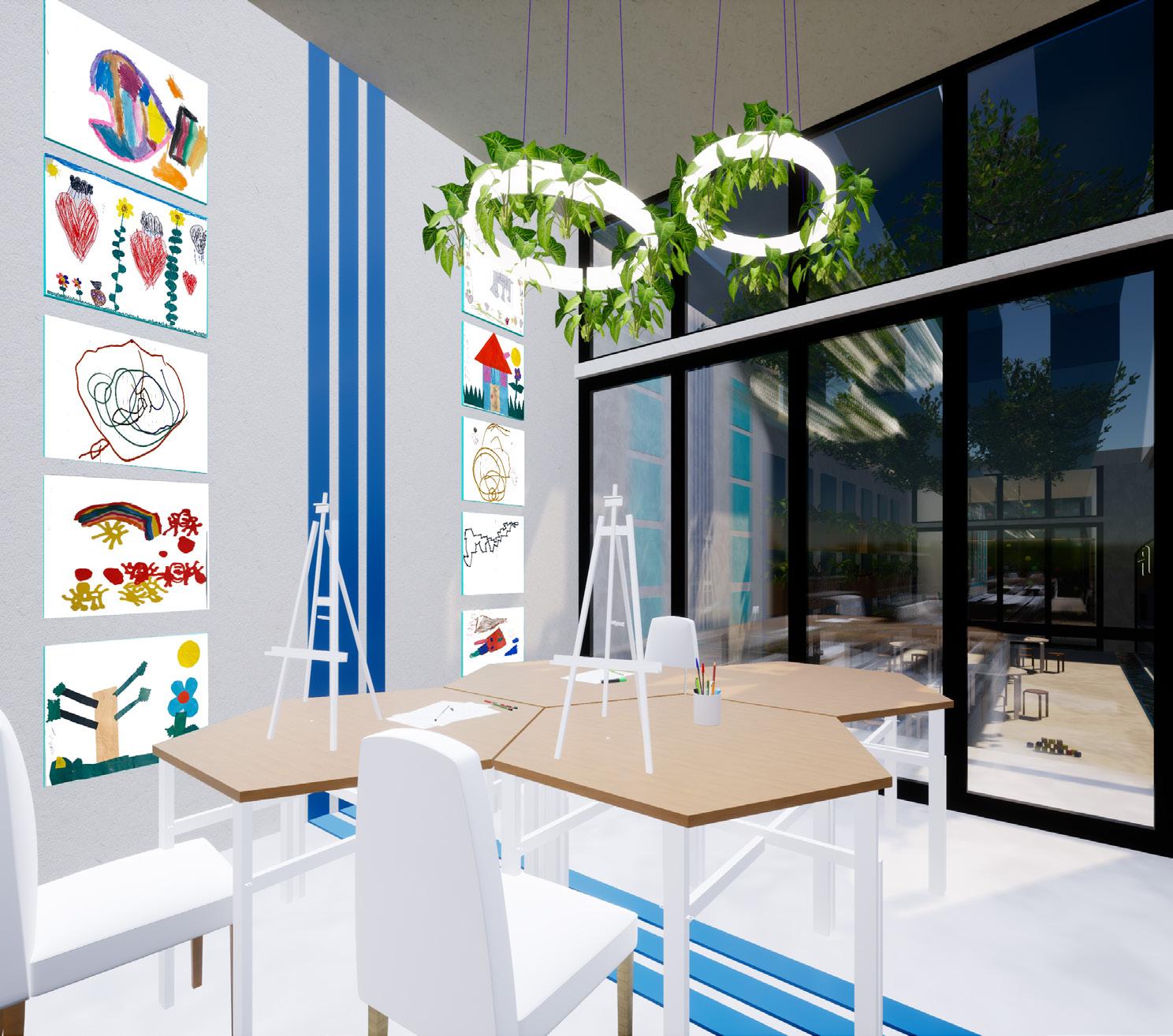

Vista salón de arte

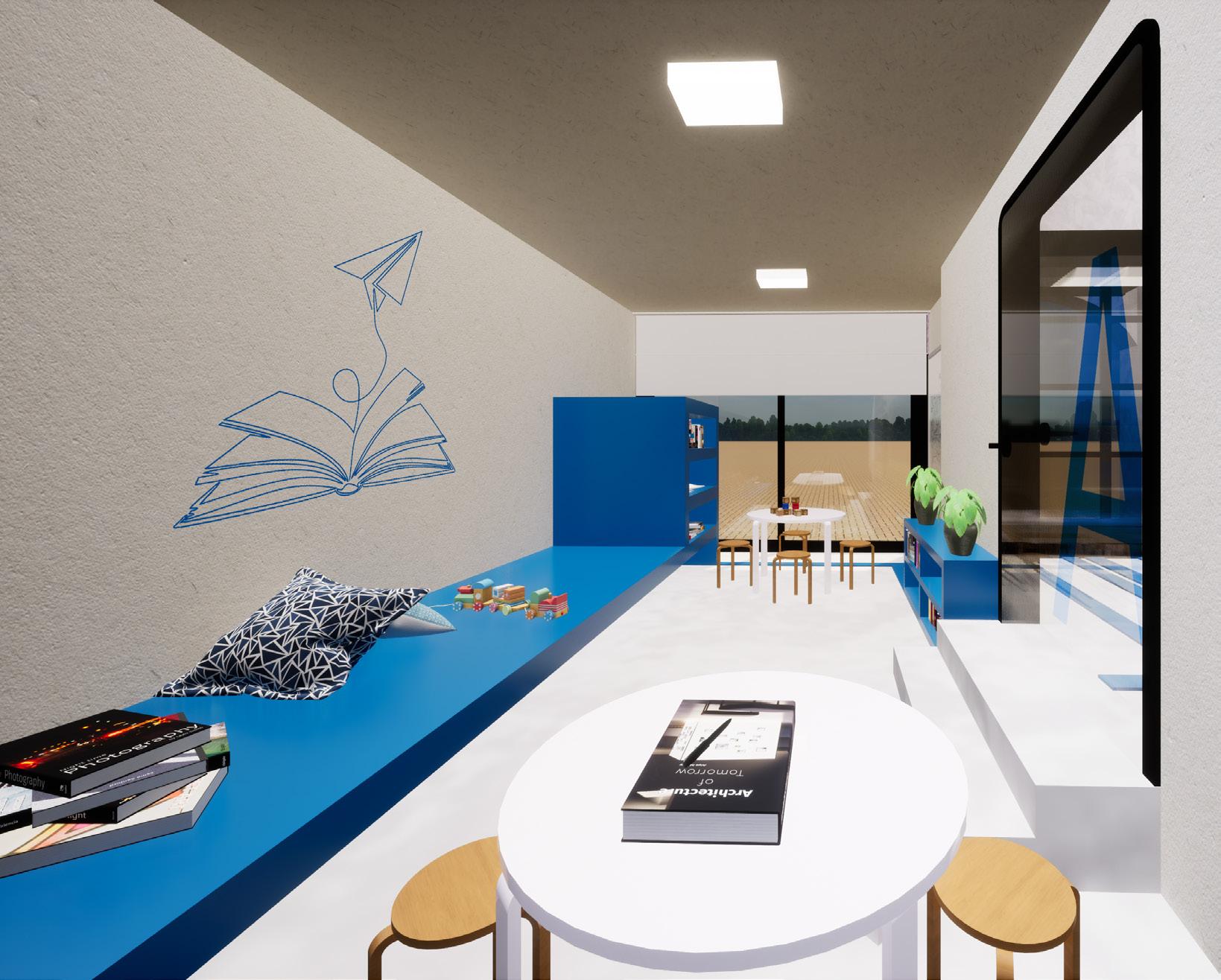

Vista salón de estudio PB

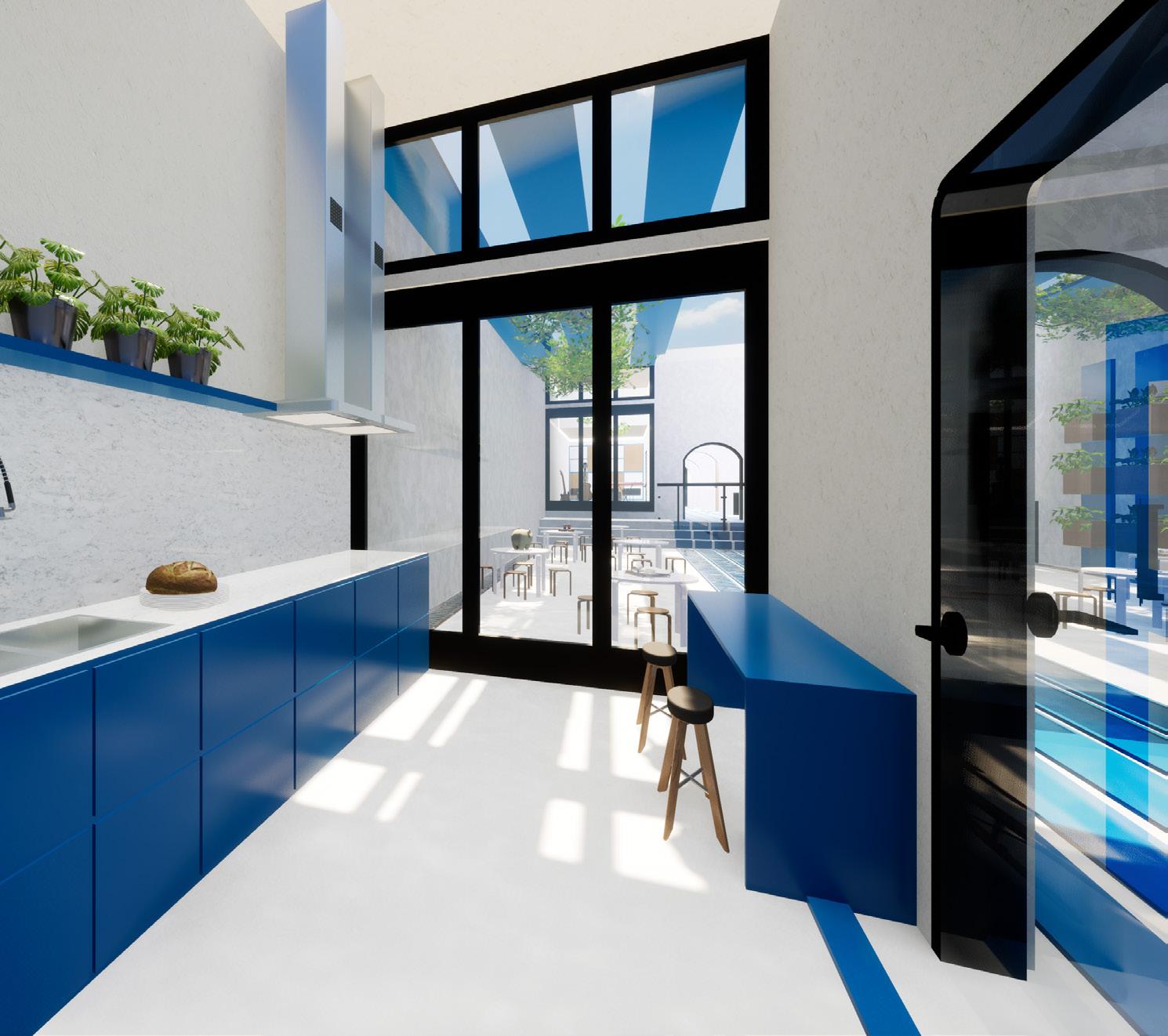

Vista cocina

torres bahía

torres bahía

Programa: Oficina.

Ubicación: Pocitos, Montevideo.

Elaborado con: Natalia Galán en 2023.

Reelaborado: Individualmente en 2023.

Torres Bahía Office se encuentra ubicado en Pedro Bustamante 1151. Es un complejo innovador inspirado en las Sierras de las Ánimas, que ofrece una variedad de servicios.

Se eligió este lugar característico de nuestro país, ya que las sierras están al margen de un río, al igual que estas torres que se encuentran a orillas del Río de la Plata.

En la planta baja, se encuentra “BOSCO”, una cafetería tropical que ofrece tres turnos. Por la mañana, sirve desayunos con alimentos caseros; durante el almuerzo, ofrece productos frescos de la huerta; y por la noche, se pueden disfrutar tragos naturales.

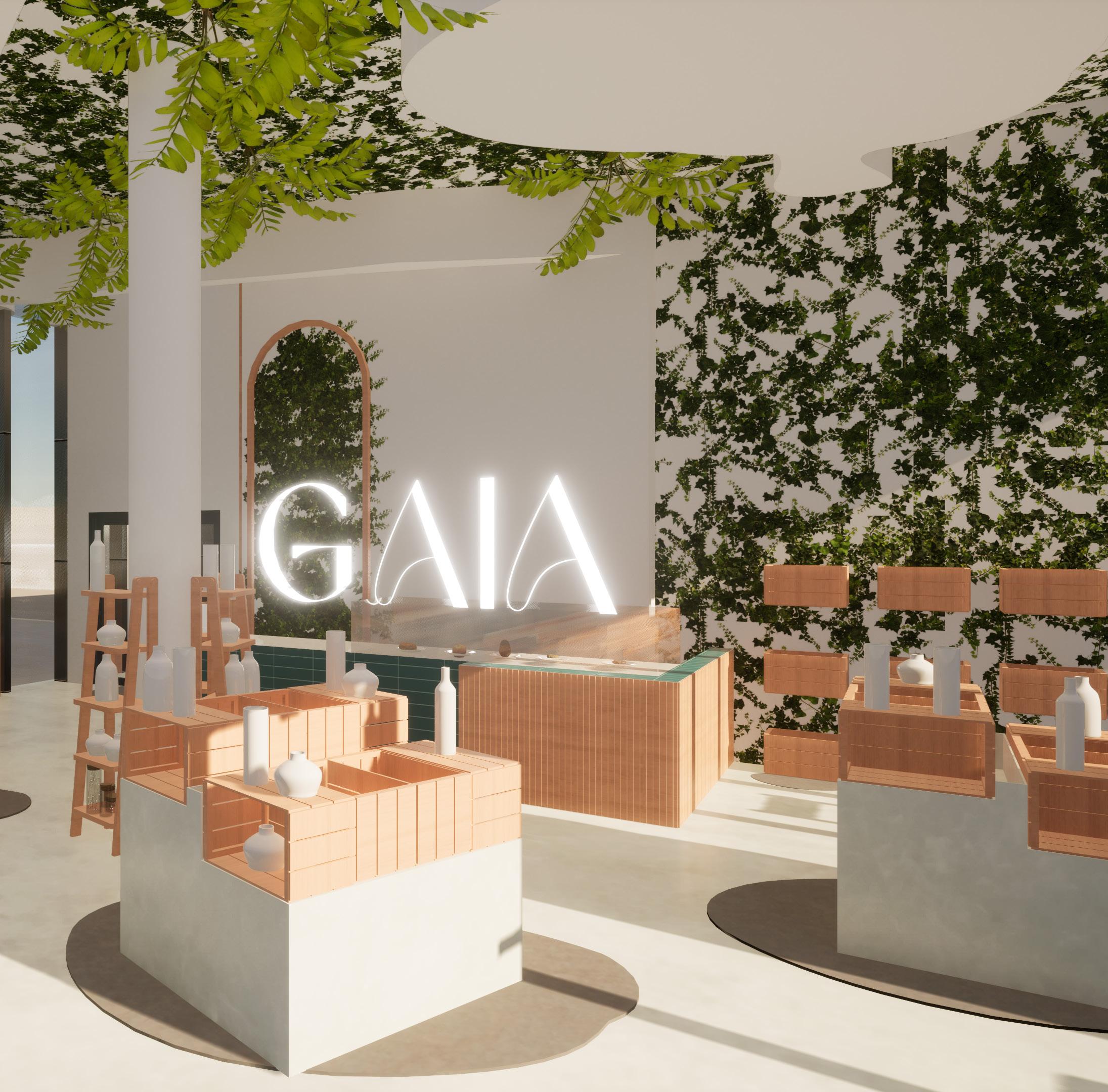

También está presente “GAIA”, una tienda orgánica donde se pueden encontrar todos los productos naturales necesarios, directamente extraídos de la tierra para llevar a tu hogar.

En el nivel superior, se encuentran las oficinas de HP, una empresa reconocida por su compromiso con el medio ambiente. Estas oficinas ofrecen servicios de Open Office, sala de reuniones, espacios de trabajo compartidos, zona de snacks e impresión, oficina gerencial y phonebooth.

Los relieves de las Sierras de las Ánimas están representados en el techo de la planta baja, así como en el pavimento de los niveles superiores.

La planta baja representa lo terrenal y los niveles superiores lo espiritual, haciendo alusión a la historia de dichas sierras, “espíritusqueenestepaisajebuscan pasardeloterrenalaloespiritualatravésdela naturaleza”.

En el nivel superior, se visualizará en el pavimento la silueta del relieve de dicho lugar en tono azul, simulando los pozos azules característicos de las sierras, representando así la transición de lo terrenal a este mundo relajado y no tangible.

Se refuerza esta idea con los tonos verdes que colaboran a que el trabajo sea más fluido y relajado.

Torres Bahía Office fusiona la naturaleza y la innovación en un espacio único que ofrece servicios para trabajar, relajarse y conectar con el entorno.

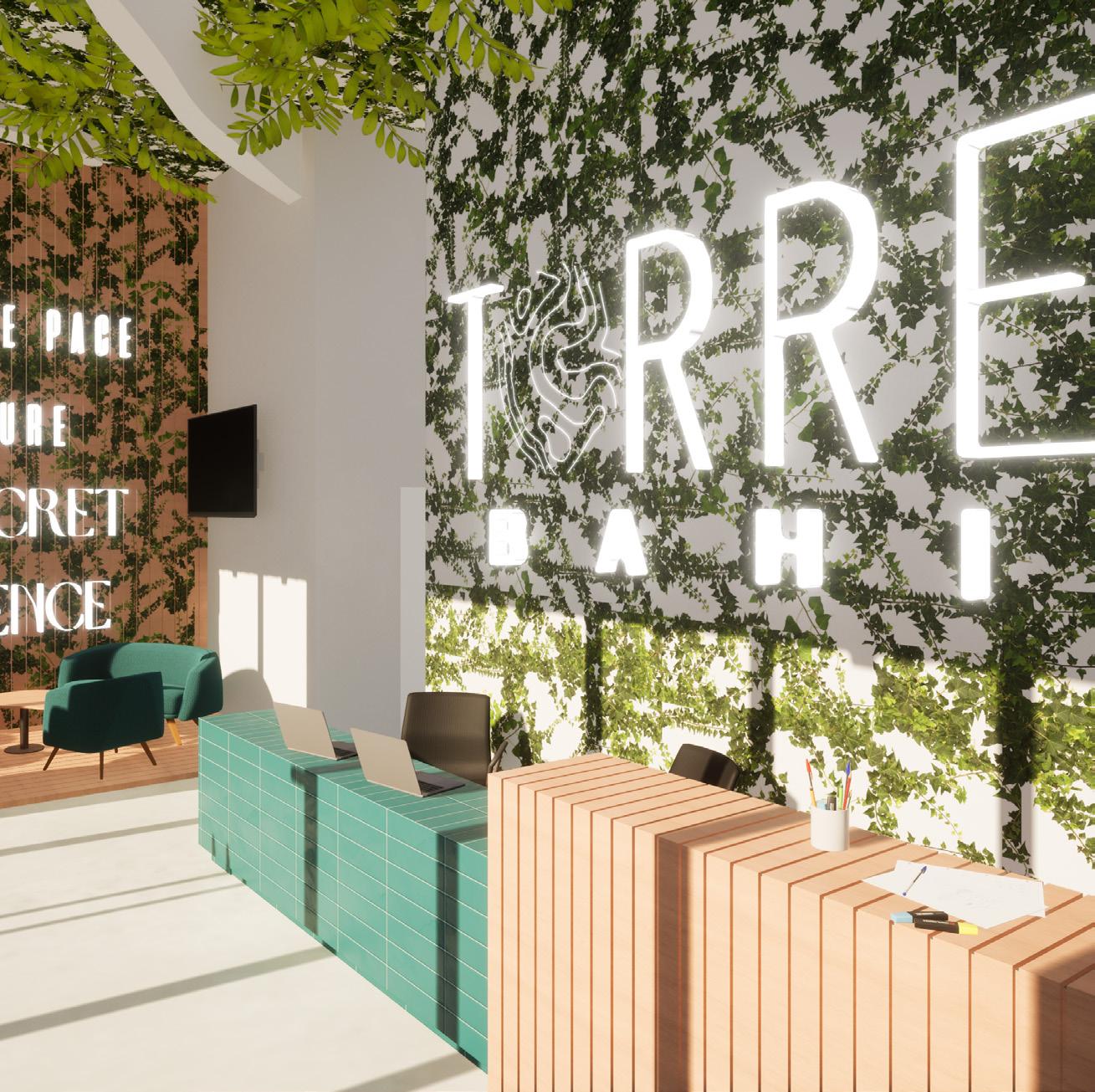

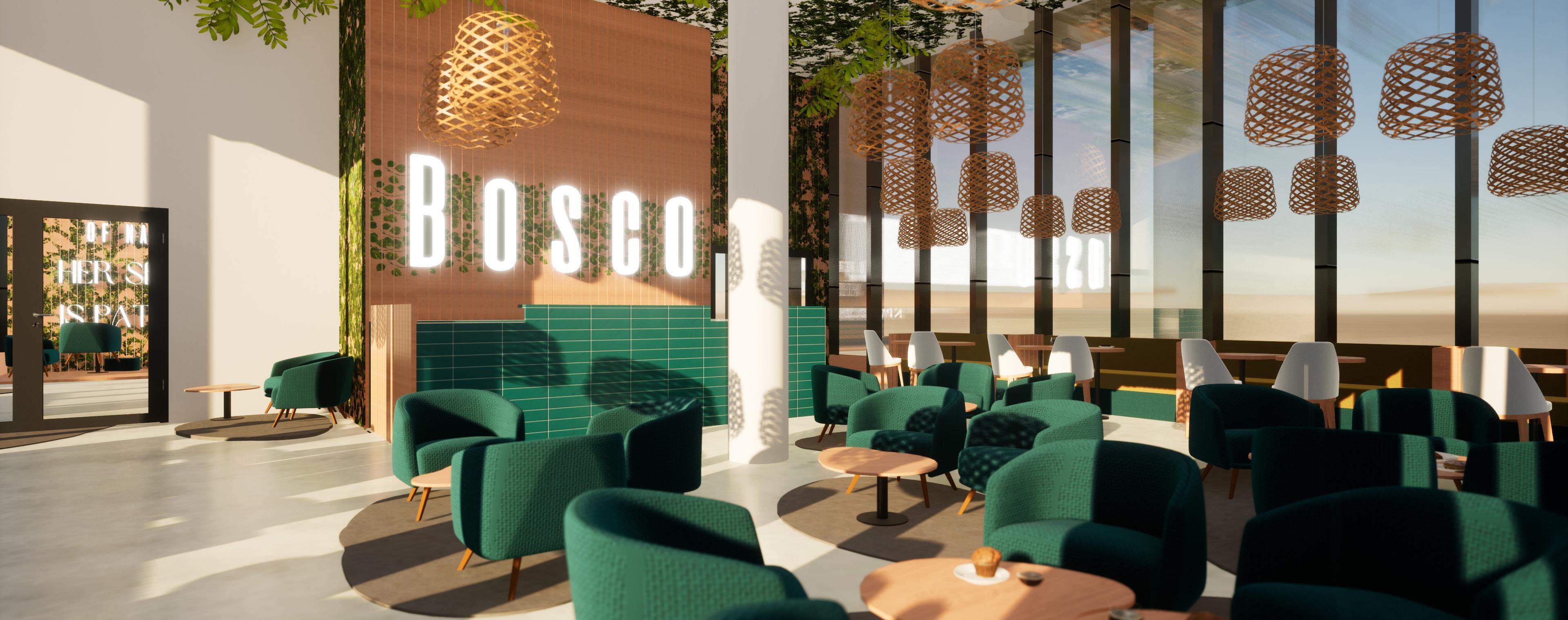

Vista cafetería

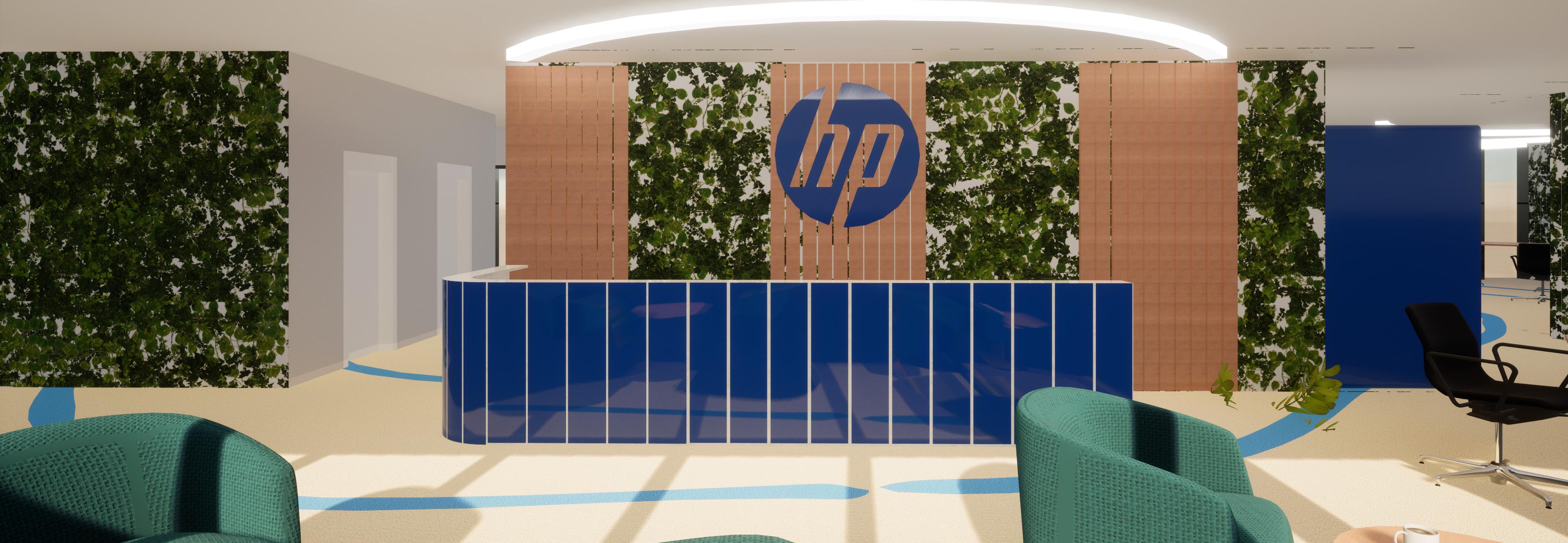

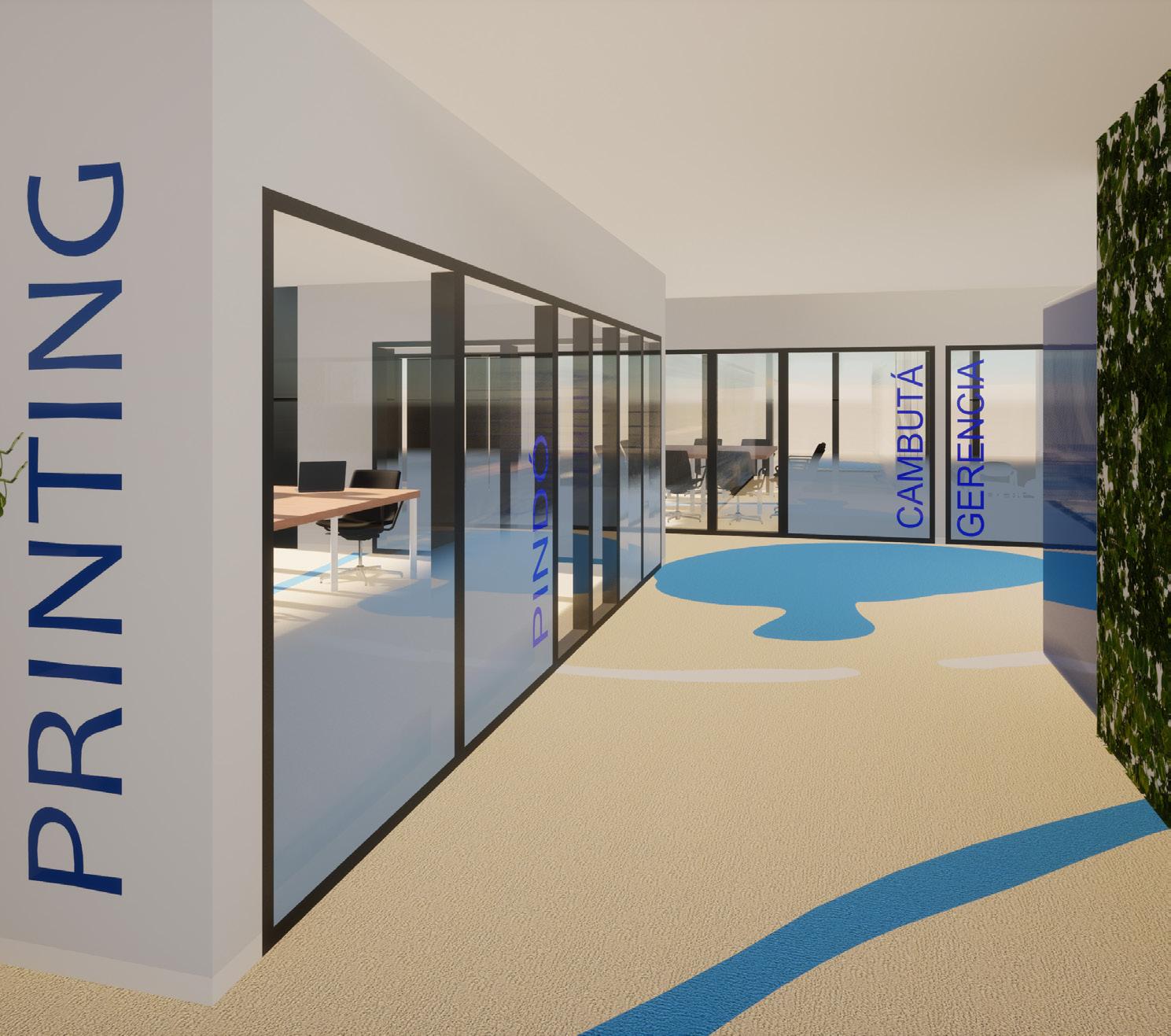

Vista oficinas

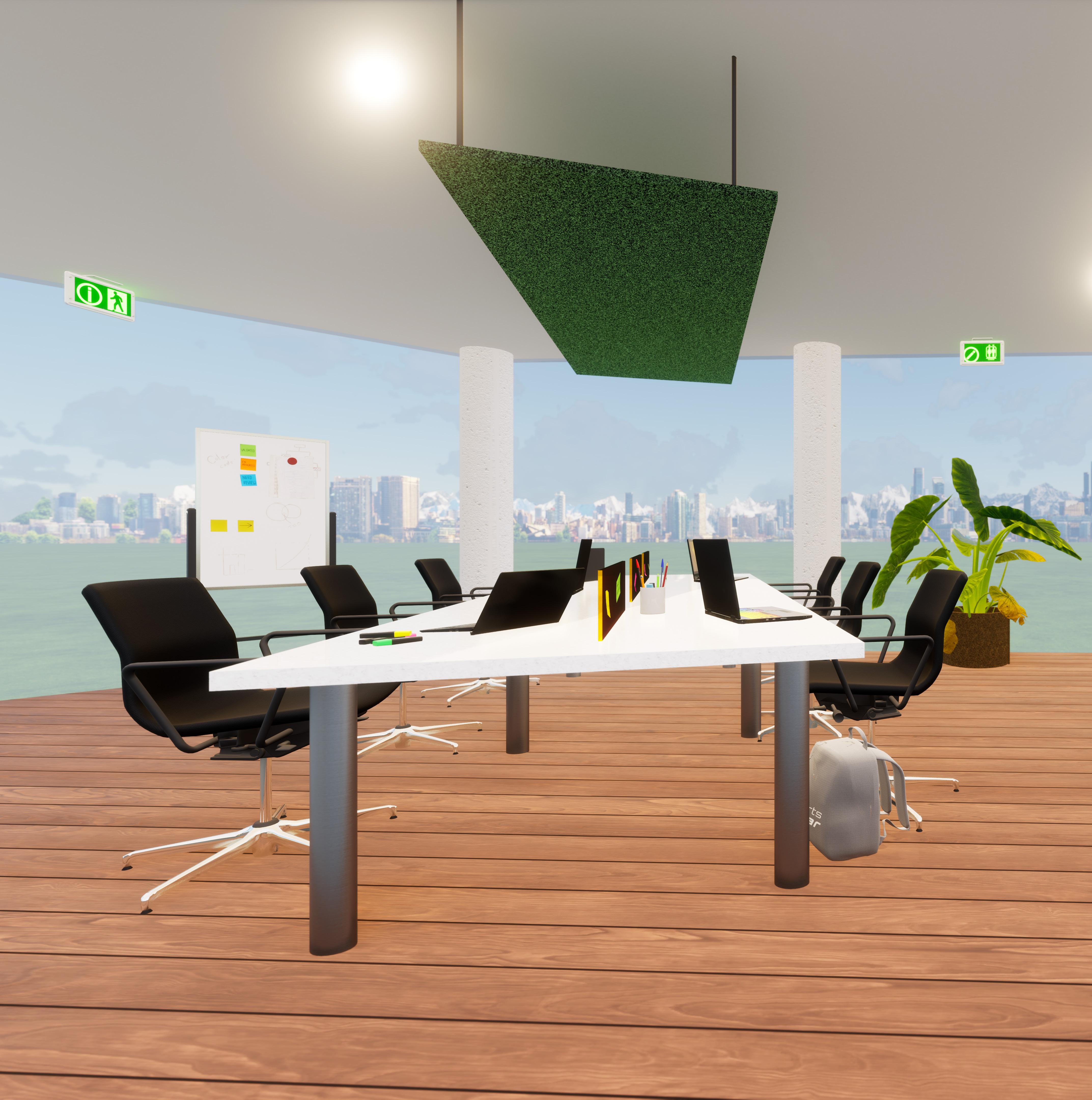

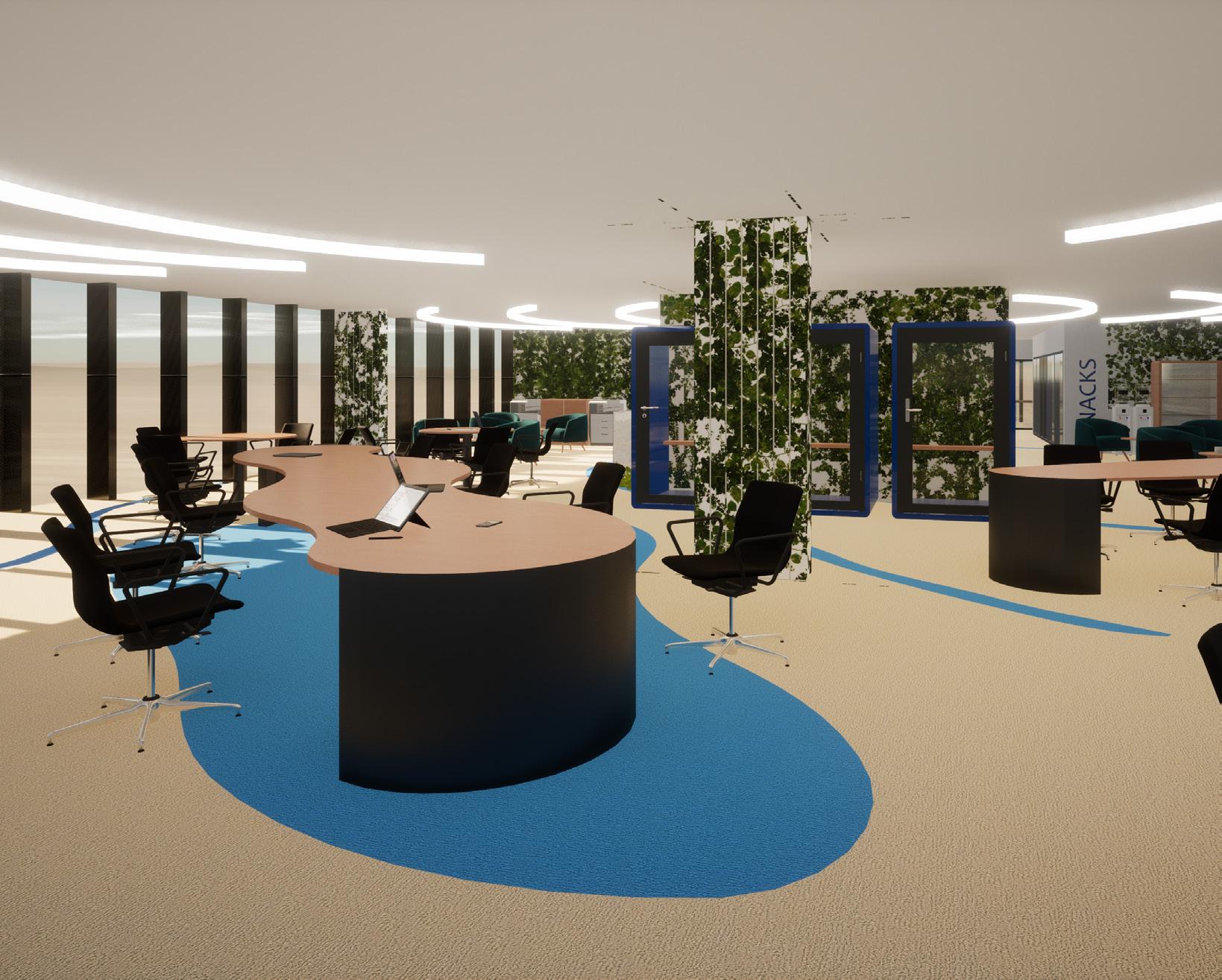

Vista open office

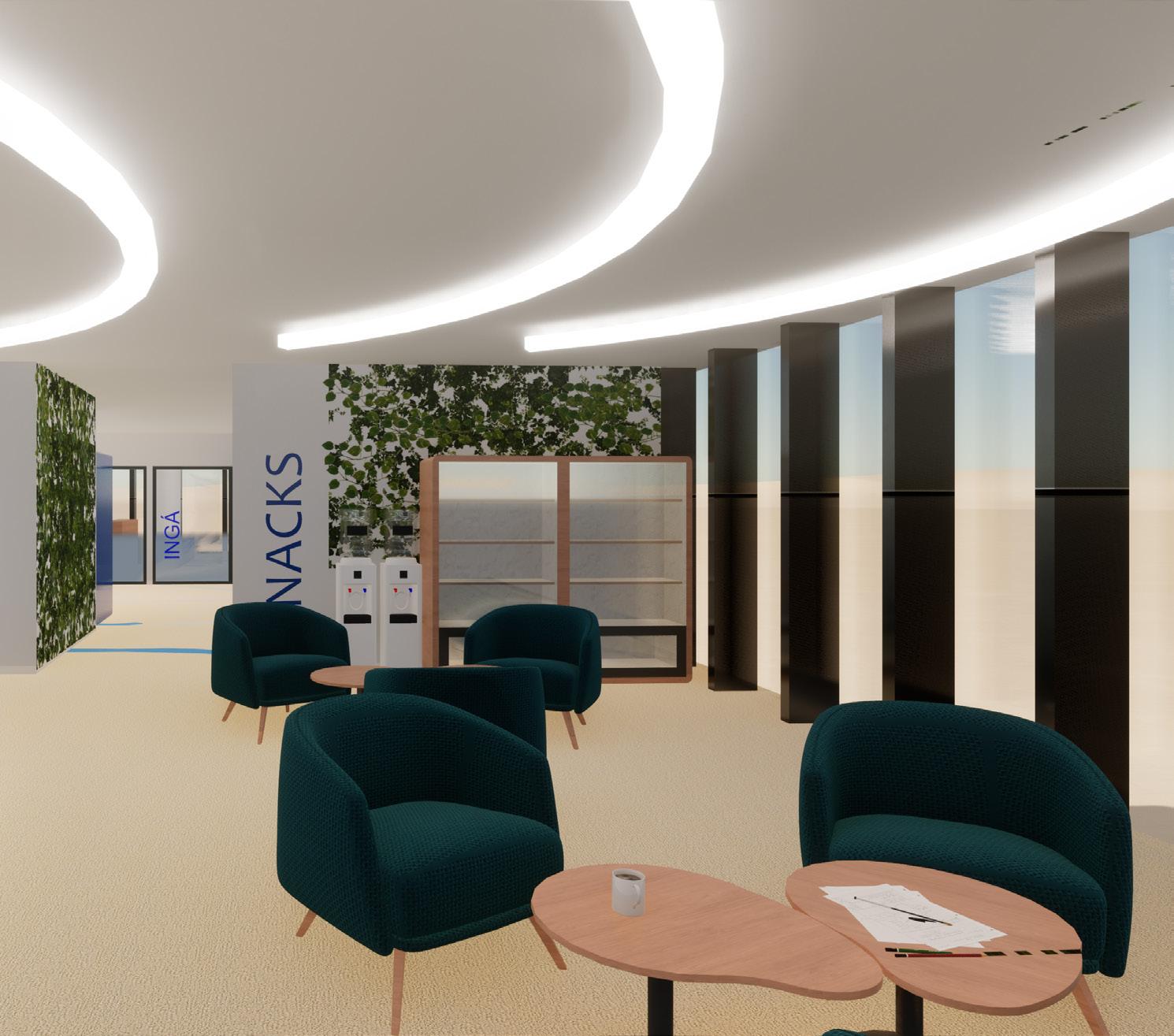

Vista área de recreación

proyecto ejecutivo

REFERENCIAS

SECTORIZACIÓN

Se realizó el proyecto ejecutivo de Torres Bahía a partir del anteproyecto (que se encuentra en la página N°26) que se tenía del mismo. En este subcapítulo se mostrarán plantas de albañilería, detalles de tabiques, plantas de coordinación, tipos de cielorraso y pavimentos, de un sector seleccionado de Planta Tipo, para una mejor compresión y lectura de los recaudos gráficos. En caso de ser necesario se podrá brindar el proyecto ejecutivo de Torres Bahía en su totalidad.

SIMBOLOGÍA

Norte. Tx Indicativo de tipología

Nivel altimétrico. de tabique.

Origen de cota acumulada. Vx Indicativo de tipología

Muros existentes. de abertura.

Muros a demoler. Emx Indicativo de estructura Estructura. de madera.

Tabiques a construir.

COMPONENTE DE TABIQUE

T1b. Tabique de yeso con estructura simple de acero galvanizado, perfil solera de 70mm, montante de 69mm y aislación acústica con lana de vidrio. Aplacado ambas caras, cara hacia L10 phonebooth con placa de yesoestándar (STD) a 2,50m y cara hacia L15 circulación con placa de yeso estándar (STD) a 2,20m. Espesor 9,5cm.

T5. Medio tabique de yeso con estructura simple de acero galvanizado, perfil solera de 70mm, montante de 69mm y aislación acústica con lana de vidrio. Aplacado una cara sola con placa de yeso estándar (STD) a 2,20m. Espesor 8,25cm.

T6a. Tabique de yeso con estructura simple de acero galvanizado, perfil solera de 70mm, montante de 69mm y aislación acústica con lana de vidrio. Aplacado ambas caras, con doble placa de yeso estándar (STD) a 2,70m. Espesor 12cm.

ESTRUCTURA DE MADERA

EM1. Estructura en madera de listones de pino 3,9’’x2’’. Emplacado con placa de yeso estándar (STD) espesor 12,5mm en sus laterales.

ABERTURAS

V3. Puerta de vidrio blindado 3mm, batiente 0,88mx2,20m. Apertura 100%.

TERMINACIONES

Pavimento

6. Terminación piso técnico elevado: Moquette modular de 60x60 color Rock412 y color Rock415.

Paramento

1. Pintura látex al agua blanco fantasía algodón 83YY 89/055, proveedor: INCA pinturas.

4. Pintura látex al agua color azul marino, proveedor: INCA pinturas.

Cielorraso

1. Pintura para cielorraso color blanco escarcha pura 71YY 90/027, proveedor: INCA pinturas.

3. Pintura para cielorraso color azul marino, proveedor: INCA pinturas.

Zócalo

1. Zócalo EPS blanco liso, proveedor: PRODECÓ.

2. Zócalo de Pvc color gris, proveedor: ACHER cerámicas.

REFERENCIAS DETALLE DE TABIQUE

T6a Componente de tabique.

Tabique de yeso con estructura simple de acero galvanizado, perfil solera de 70mm, montante de 69mm y aislación acústica con lana de vidrio. Aplacado ambas caras, con doble placa de yeso estándar (STD) a 2,70m.

Espesor 12cm.

PLANILLA DE ABERTURA

Tipo. V3. Cantidad. 3 derechas. Apertura. 100%.

Hoja

Estructura. Vidrio blindado. Espesor. 3mm.

Cubrecantos. Pulido. Terminación. Incoloro.

Herrajes

Movimiento. Pivote PT24 y zócalo PT20 (superior) + zócalo inferior PT10 + BTS 60 (bisagra hidráulica).

Maniobra. Tirador Dorma TG. Cierre. Cerradura de esquina US10.

Planta de abertura.

REFERENCIAS

SIMBOLOGÍA

Norte. clx Indicativo de calado. Nivel altimétrico. cx Indicativo de tipología Origen de cota acumulada. de cielorraso. Muros existentes.

Estructrua.

TIPOS DE CIELORRASO

C4: Cielorraso a junta tomada h=2.50 m. Estructura con perfil solera de 35mm, perfil montante de 34mm. y placa de yeso estándar espesor 12,5mm.

C5: Cielorraso a junta tomada h=2.20m. Estructura con perfil solera de 35mm, perfil montante de 34mm. y placa de yeso estándar espesor 12,5mm.

C6: Losa vista h=2.70 m.

CALADOS

Cl1: Calado en cielorraso para luminarias suspendidas a 0.05 m.

Cl2: Calado en cielorraso para luminaria de spot empotrable o 0.18 m.

Cl3: Calado en cielorraso para calefacción 0.84 x 0.84 m.

Cl6: Calado en cielorraso para rejilla 0.20 x 0.20 m.

ELÉCTRICO

Caño corrugado.

TÉRMICO

Cañería refrigerante.

Ducto de aire exterior.

Ducto de extracción de

DC5

Corte vertical

Esc. 1/4 +2.70m

Taco fisher

Tornillo T1

Perfil solera 35mm

Vela rígida

Viga maestra

+2.50m

Placa STD 12,5mm

Pintura para cielorraso color blanco escarcha pura - 71YY

Proveedor: INCA

DC6

Corte vertical

Esc. 1/4

Tornillo T2

Cantonera metálica 0.02x0.02 m

Placa STD 12,5mm

Pintura látex al agua blanco Fantasía de Algodón - 83YY 89/055

Proveedor: INCA

Tornillo T1

Perfil solera 35mm

Tornillo T2

Cantonera metálica 0.02x0.02m

Tornillo T2

Losa de hormigón armado

Espesor 20 cm

Fachada exterior

Taco fisher

Caño de hierro zincado empipado Ø 20mm

Ducto térmico

Vela rígida

Perfil solera 35mm

Perfil montante 34 mm +2.70m +2.50m

Pintura para cielorraso antihongos color blanco

Proveedor: INCA

Tornillo T2

Extractor

Losa de hormigón armado

Espesor 20 cm

Caja de empalme/paso Sistema

DAISA DM 012-x

Caño corrugado o16

Luminaria SPLRE018-PLRE018N -Serlux

REFERENCIAS

SIMBOLOGÍA

Norte. px Indicativo de tipología Nivel altimétrico. de pavimento. Origen de cota acumulada. clx Indicativo de calado. Muros existentes. dpx Indicativo de detalle Estructura. de pavimento.

TIPOS DE PAVIMENTO

P06. Terminación de piso técnico elevado, acabado moquette modular de tamaño 60x60 color Rock412 y Rock.

LISTONES

Li2. Listón de pino, medidas 1,18’’ de espesor y 5,11’’ de altura.

CALADOS

Cl3. Calado por pase de instalación eléctrica Ø50mm.

INSTALACIÓN ELÉCTRICA

Bandeja tipo 1, medidas 300mm x 65mm.

DP7

Detalle en corte vertical escala 1/3

Terminación piso técnico elevado: Acabado

Moquette modular Rock412 tamaño 60x60

Bandeja metálica 300x65mm

Proveedor: Kentium

DP8

Detalle en corte vertical escala 1/3

Proveedor: Punto eléctrico

Circuitos de potencia Ø2mm hacia tablero Caños galvanizados Ø50mm

Terminación piso técnico elevado: Acabado

Moquette modular Rock412 tamaño 60x60 Cl3

Bandeja metálica 300x65mm

Proveedor: Kentium

REFERENCIA

ALZADO SSHH

Para el estudio de acondicionamiento sanitario se seleccionó el servicio higiénico accesible que se encuentra en Planta Tipo. Se analizó el estudio de necesidades de los usuarios con habilidades diferentes para mejorar la utilidad del espacio. Se mostrarán plantas y cortes en detalle para una mejor comprensión del mismo.

SIMBOLOGÍA

Norte. Tx Indicativo de tipología Nivel altimétrico. de tabique. Muros existentes. Estructura.

INSTALACIÓN SANITARIA

Desagüe primaria.

Desagüe secundaria.

Ventilación.

Abastecimiento agua fría.

EQUIPAMIENTO

ES4. Bacha de bamboo redonda, proveedor ROZEN Uy.

ES5. Asa horizontal acero inox. 50x70cm, proveedor ROZEN Uy.

ES6. Asa retraible de acero inox. 80cm con portarollo Proveedor ROZEN Uy.

ES7. Dispensador de jabón con sensor color blanco proveedor ROZEN Uy.

ES9. Juego electrónico para lavatorio, marca FV. Código: 0363.04 P-CR, proveedor FV.

ES10. Dispensador para toalla de manos en rollo, proveedor Gasmart Uy.

ES11. Inodoro convencional modelo espacio para discapacitados color blanco, proveedor Castro cerámicas.

EC16. Espejos especiales de baño aqualia, proveedor ACHER cerámicas.

Pintura latex al agua blanco fantasía de Algodón

83YY 89/055

Proveedor: INCA

Porcelanato color BI NAT - 0.38m2Proveedor: Bagno and Company

N

Norte. Tx Indicativo de tipología Nivel altimétrico. de tabique. Muros existentes. Estructura.

INSTALACIÓN SANITARIA

Desagüe primaria. Desagüe secundaria. Ventilación.

Abastecimiento agua fría.

INSTALACIÓN TÉRMICA

Ductos de ventilación.

INSTALACIÓN ELÉCTRICA

Caños corrugados.

EC17: Espejo a 45°

Proveedor: Castro Cerámicas

ES10: Dispensador para toalla de manos en rollo

Proveedor: Gasmart Uy

ES6: Asa retraible con porta rollo

Marca: ROZEN

Código: RG-AD011

Proveedor: ROZEN

ES5: Asa Horizontal

Acero Inox 50x70cm

Proveedor: ROZEN uy

ES9: Juego electrónico para lavatorio

Marca: FV

Código: 0363.04P-CR

Proveedor: FV

ES7: Dispensador de jabón automático a pila Marca: ROZEN

Código: RG-1988W

Proveedor: ROZEN

ES4: Bacha de Bamboo

Marca: ROZEN

Código: RGB-MA3

Proveedor: ROZEN

Dekton Bromo

Marca: DEKTON

Proveedor: Anibal Abbate

ES11: Inodoro convencional modelo espacio para discapacitados color blanco

Proveedor: Castro cerámicas.

REFERENCIAS

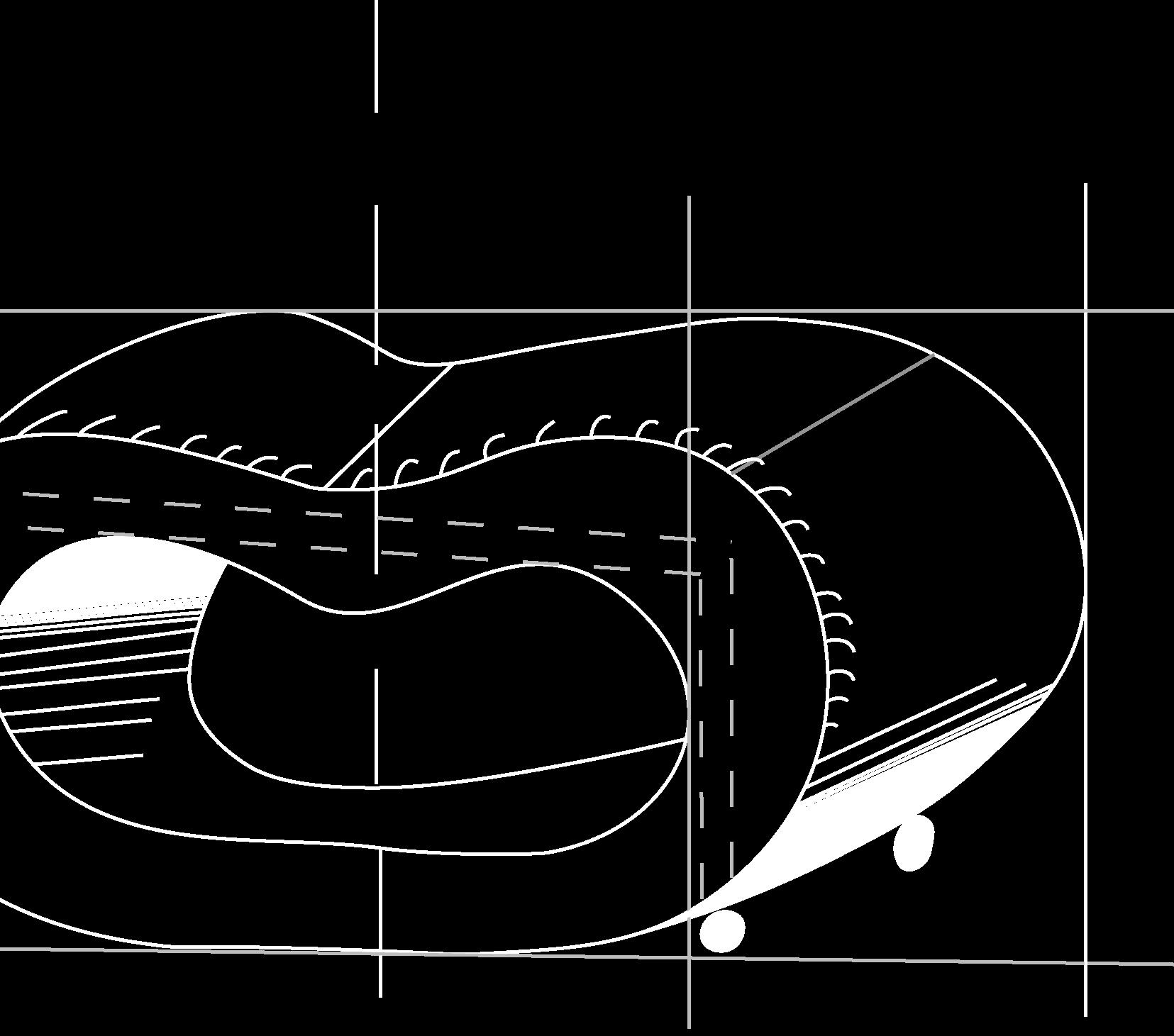

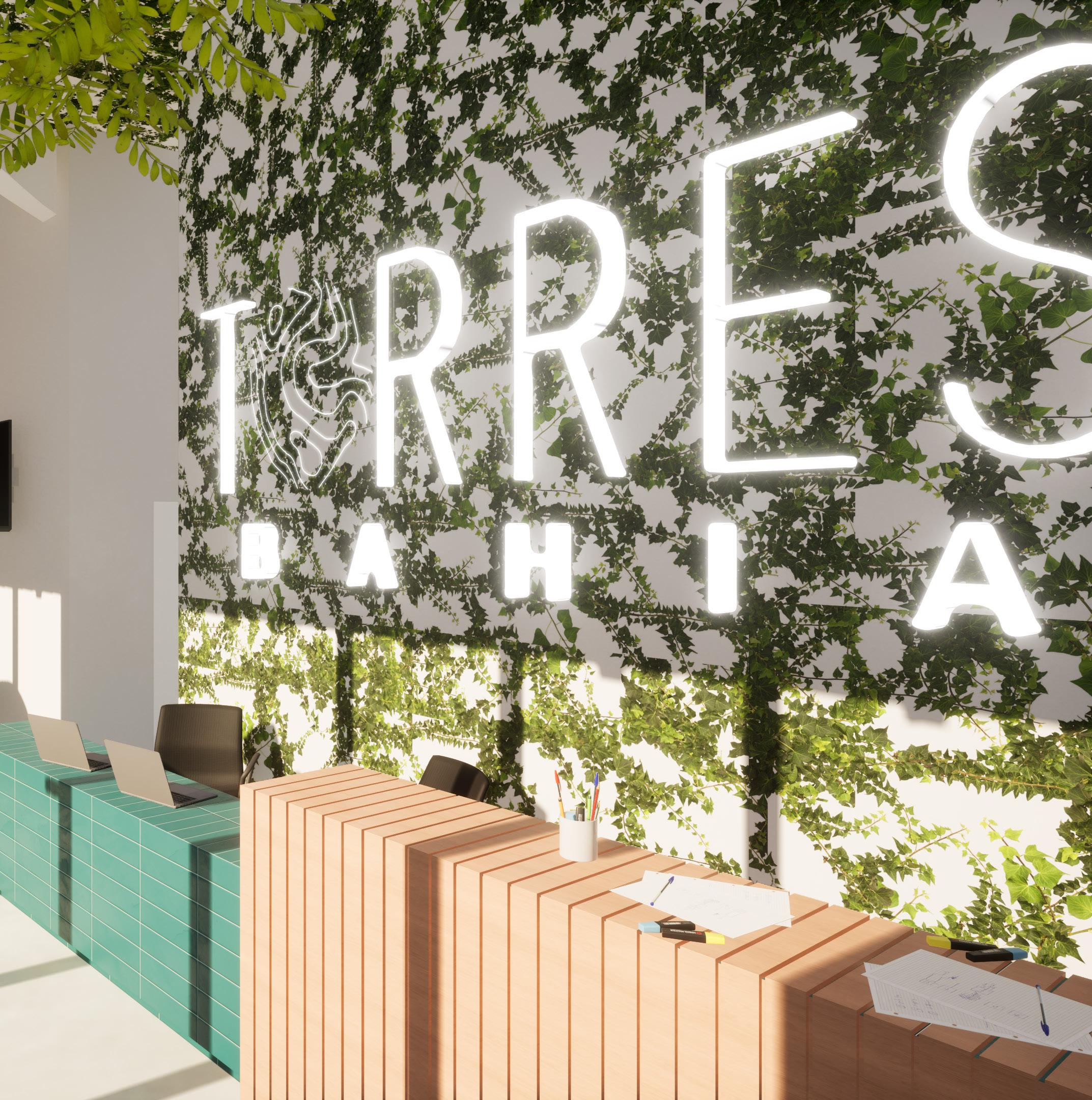

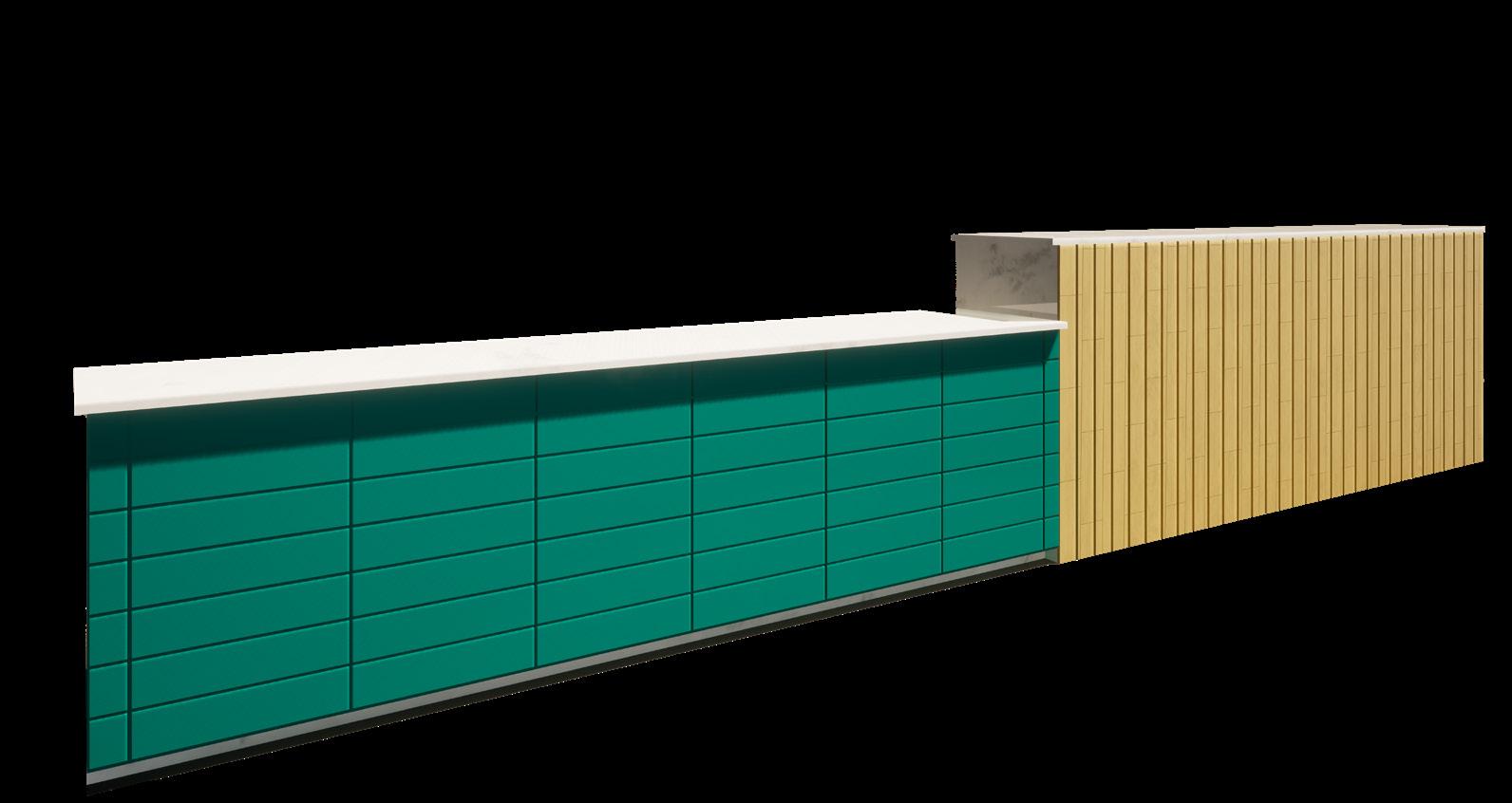

Para el desarrollo y estudio de equipamiento se eligió el mostrador de recepción, ubicado en la PB del edificio Torres Bahía. El mismo es un mostrador con 2 distintas alturas, lo que lo hace accesible para todo tipo de personas.

DESCRIPCIÓN GENERAL

Mostrador de recepción conformado por placas de MDF blanco de espesor 18mm. En su frente se encuentra revestido con listones de madera de pino elliotis, tono cereza, con terminación con barniz incoloro en su parte más alta. Mientras que en su parte más baja se encuentra revestido con porcelanato bi nato formato listón de 40 x 0,95cm.

MATERIALIDAD

1. Placas de MDF blanco de espesor 18mm.

2. Listones de madera de pino elliotis, tono cereza, con terminación barniz incoloro.

3. Porcelanato bi nat formato listón de 40 x 0,95 cm.

ESTRUCTURA

1. Placas de MDF blanco de espesor 18mm.

MDF fibrofácil 18mm

Planta

0 0,50 1

MDF Blanco 18mm

MDF fibrofácil 18mm

MDF Blanco 18mm

MDF fibrofácil 18mm

Blanco 18mm

Silicona neutra

Dekton Zenith

MDF Blanco 18mm

Corte G/G

Listones de madera de Pino Elliotis con tinta tono cereza y barniz incoloro

D1 Detalle de colocación de revestimiento

MDF fibrofácil 18mm

Tornillo autorroscante

D3 Colocación de dekton

D5 Unión de Placas de MDF

MDF Blanco 18mm

Alzado H/H Corte E/E Corte F/F

MDF Blanco 18mm

MDF Blanco 18mm

Tornillo autorroscante

Escuadra mini x ciento

Silicona poliuretano

Porcelanato Bi Nat 40 x 9,8 x 0,7 cm

D4 Bisagra cajones

Guía telescópica con cierre suave

D2 Estantes
