Introduccion
El proyecto arquitectónico busca una relación de múltiples escalas, un diálogo constante entre el espacio y el individuo. En efecto, son tantas las variables que determinan la forma y la función de un edificio que no sería justo adjudicarle la responsabilidad de dicha gestación a sólo ciertas herramientas y conceptos abstractos. De esta forma, los resultados no pueden ser juzgados únicamente dentro del marco de las profesiones involucradas en su desarrollo, lo cual sugiere un segundo marco de referencia y otro 50% de condiciones al momento de evaluar el proceso creativo. En cierta medida, el proyecto "4.40" diseñado para el barrio Las Ferias en la ciudad de Bogotá, nace a partir de un proceso de concepción un tanto atípico, liberado y alternativo, a su vez una metodología consciente y rigurosa, un proceso de varias semanas que buscó enriquecerse por medio de inteligencias colectivas y disciplinas complementarias a la arquitectura. También sugiere una apuesta formal que sepa dialogar con su contexto inmediato, un entorno plagado de requerimientos funcionales y estéticos, requerimientos que fueron pieza clave dentro del proceso de diseño proyectual.

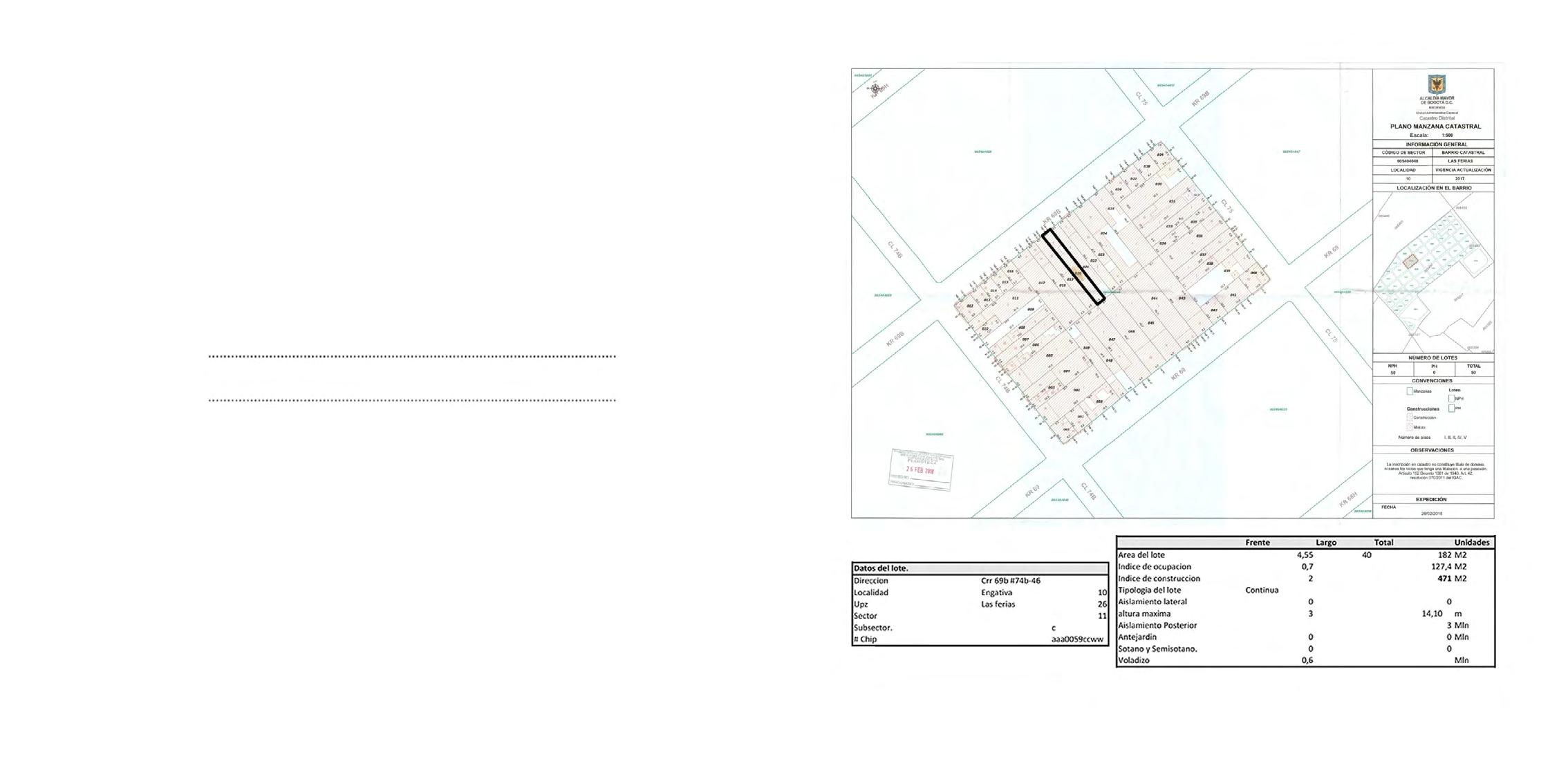

NORMA - CONCEPTO
Con una ocupación máxima del 70% del lote y un índice de construcción de 2.00, se logró consolidar una edificación de 3 pisos habitables más 1 piso no habitable, el piso de acceso. En consecuencia, se define un esquema de 6 unidades de vivienda con un primer nivel de parquedaeros, depósitos, áreas comunes y otros servicios. Cada una de las viviendas está alimentada por amplios patios y ductos que suplen todas las necesidades técnicas necesarias.
CONCEPTO

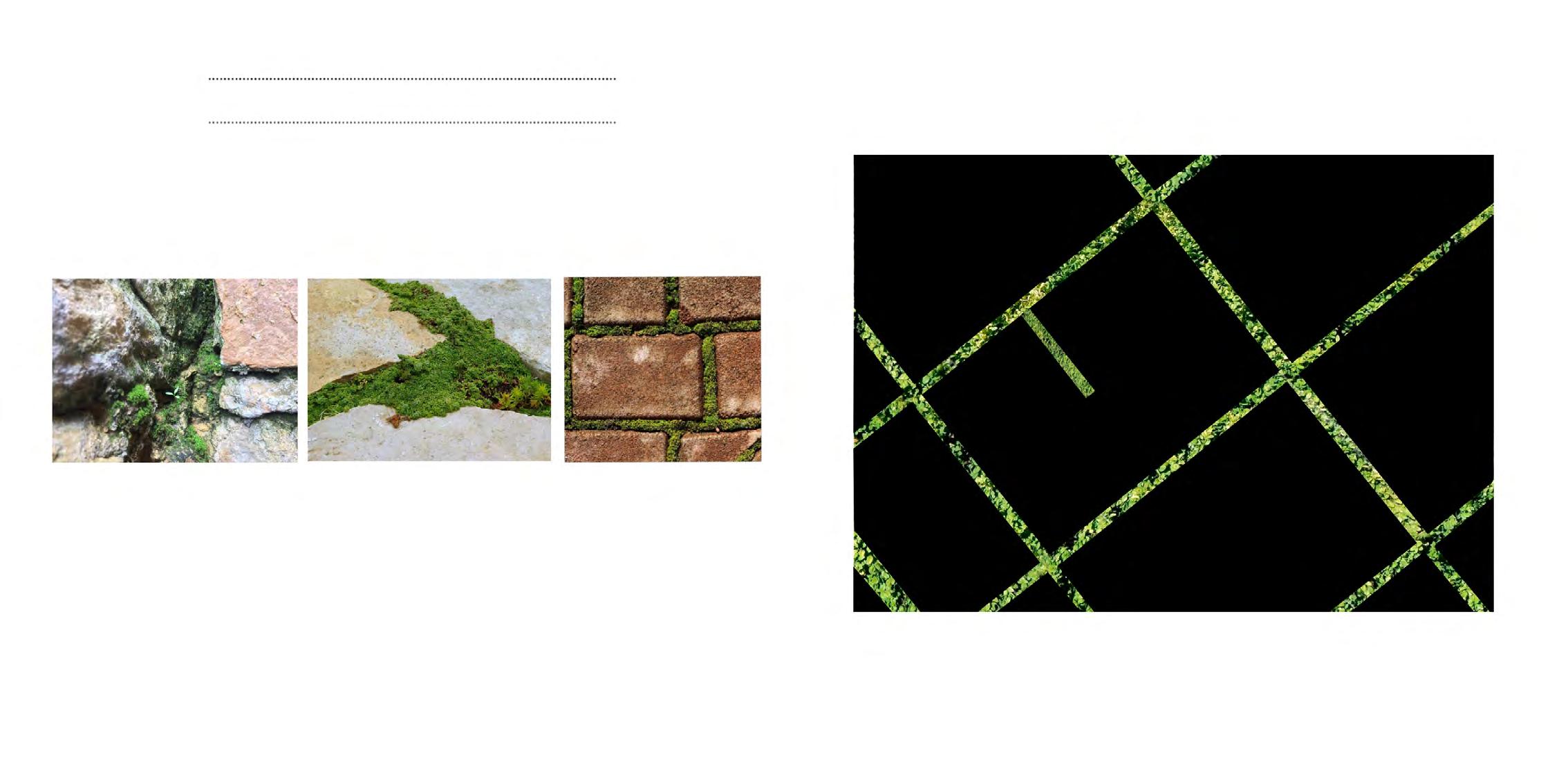

Teniendo en cuenta las condiciones y características principales del lugar, se tomaron como referencia algunos aspectos físico-temporales específicos: Las proporciones de los edificios, el uso del suelo predominante, la población estática y flotante y la atmósfera del espacio público. Las anteriores, fueron herramientas que conllevaron a la idea formal del proyecto, la cual se ve reflejada en los distintos diagramas de esta presentación por medio de una "GRIETA" al interior de la manzana. Una grieta diferente, una grieta distinta, una grieta que brinda respiro en medio de tanto ladrillo. Esta es una intervención que antepone las necesidades de un lugar, es decir, de un usuario potencial que no se conformará con una oferta convencional, un usuario que que podrá encontrar una respuesta innovadora en cuanto a calidad de vivienda y aspecto estético se refiere, una esencia que respeta su lugar de origen y que a su vez propone espacios genuinos y auténticos.

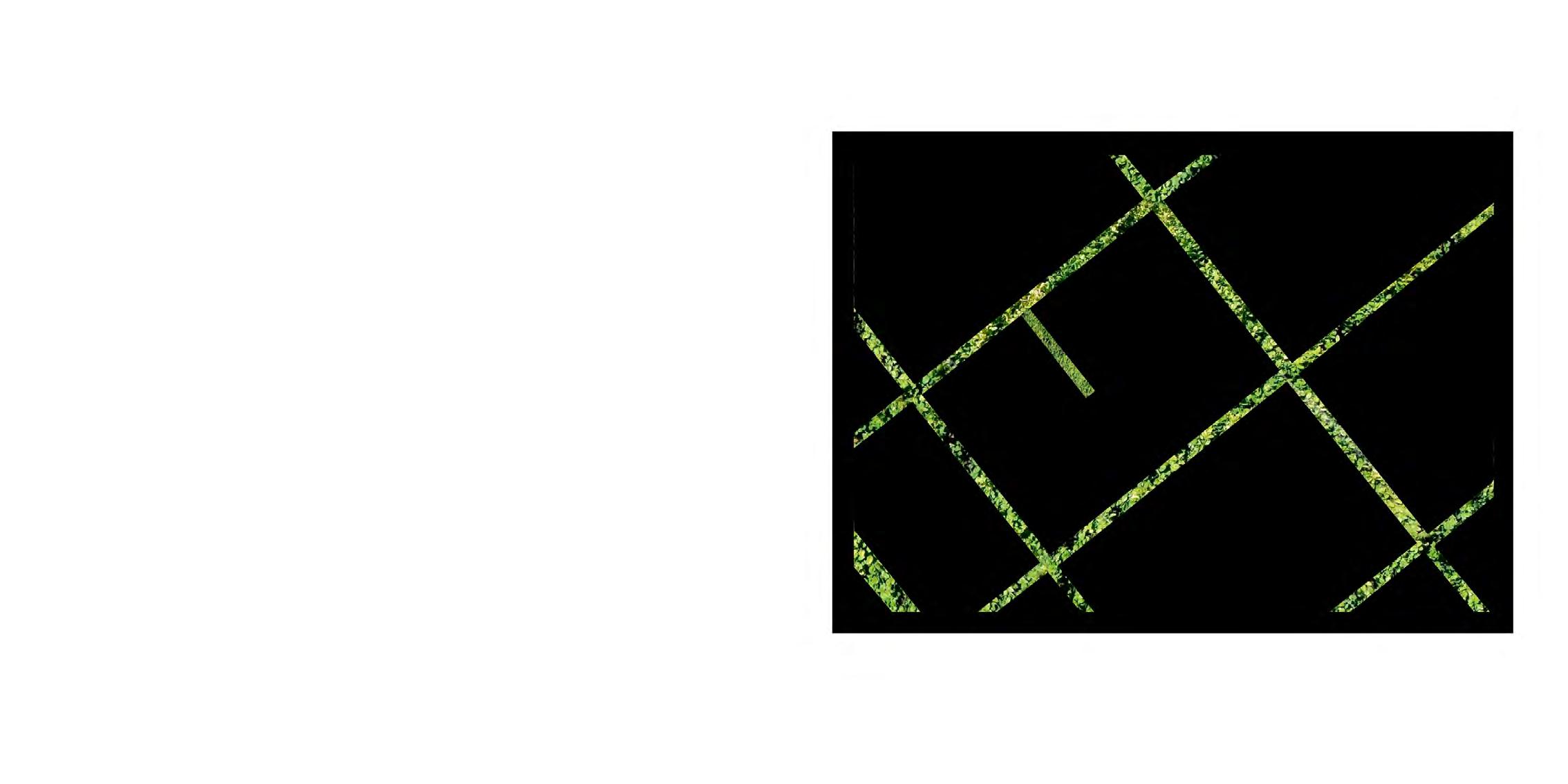

ESTRATEGIA URBANA

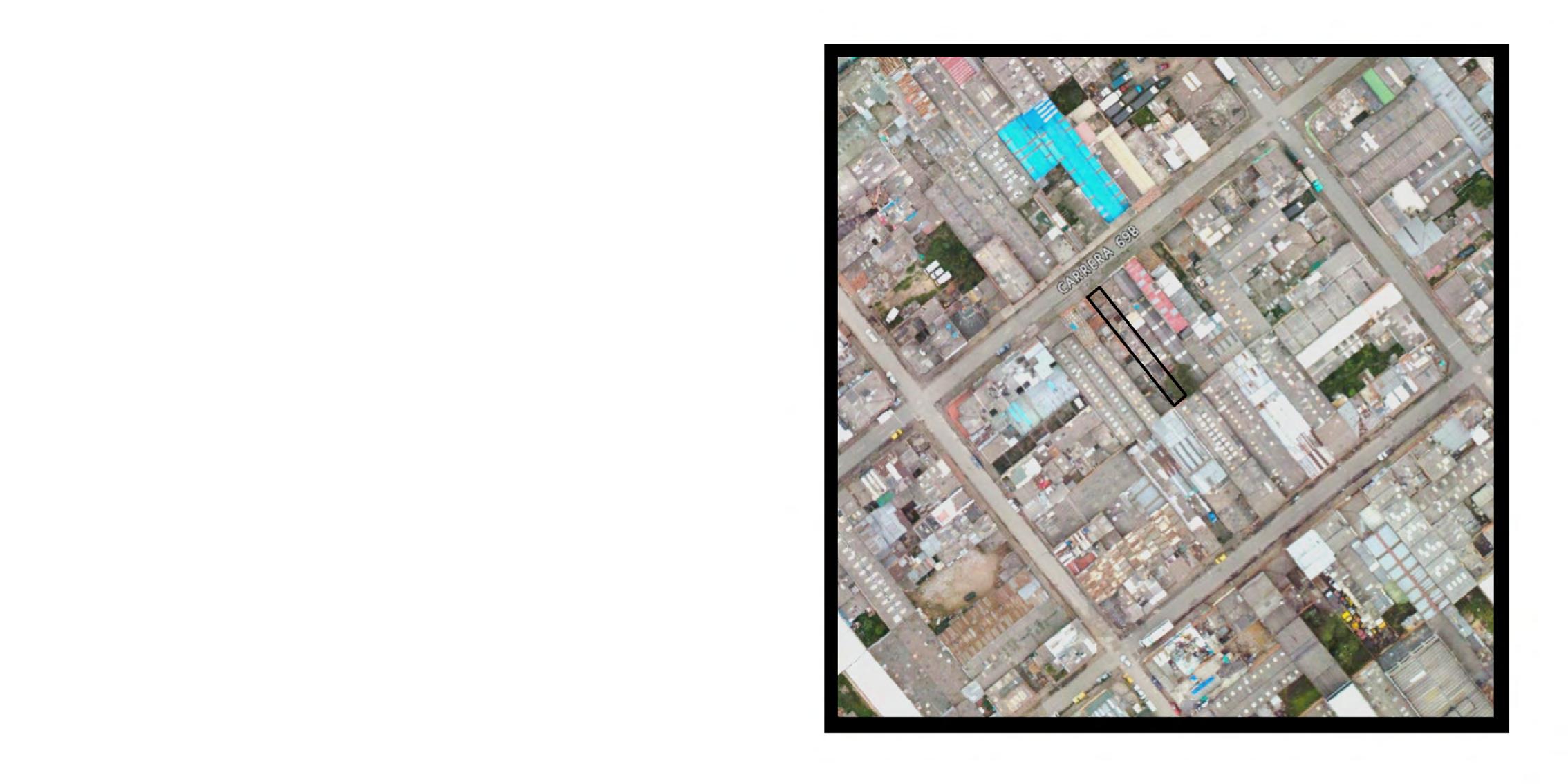

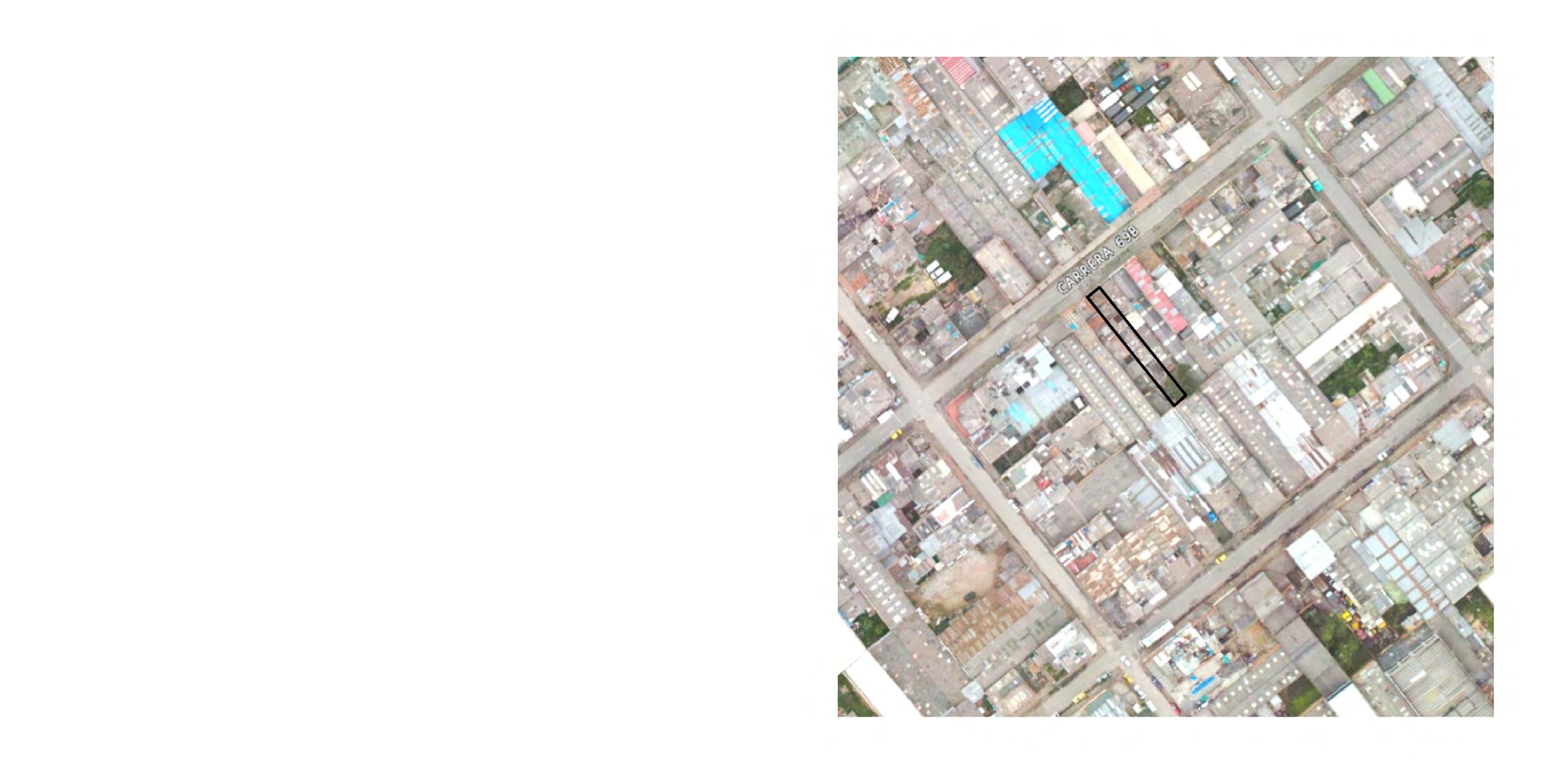

IMPLANTACION
CAJA ESTRUCTURAL
ACTIVIDADES
PROYECTO FERIAS ( GRIETA )

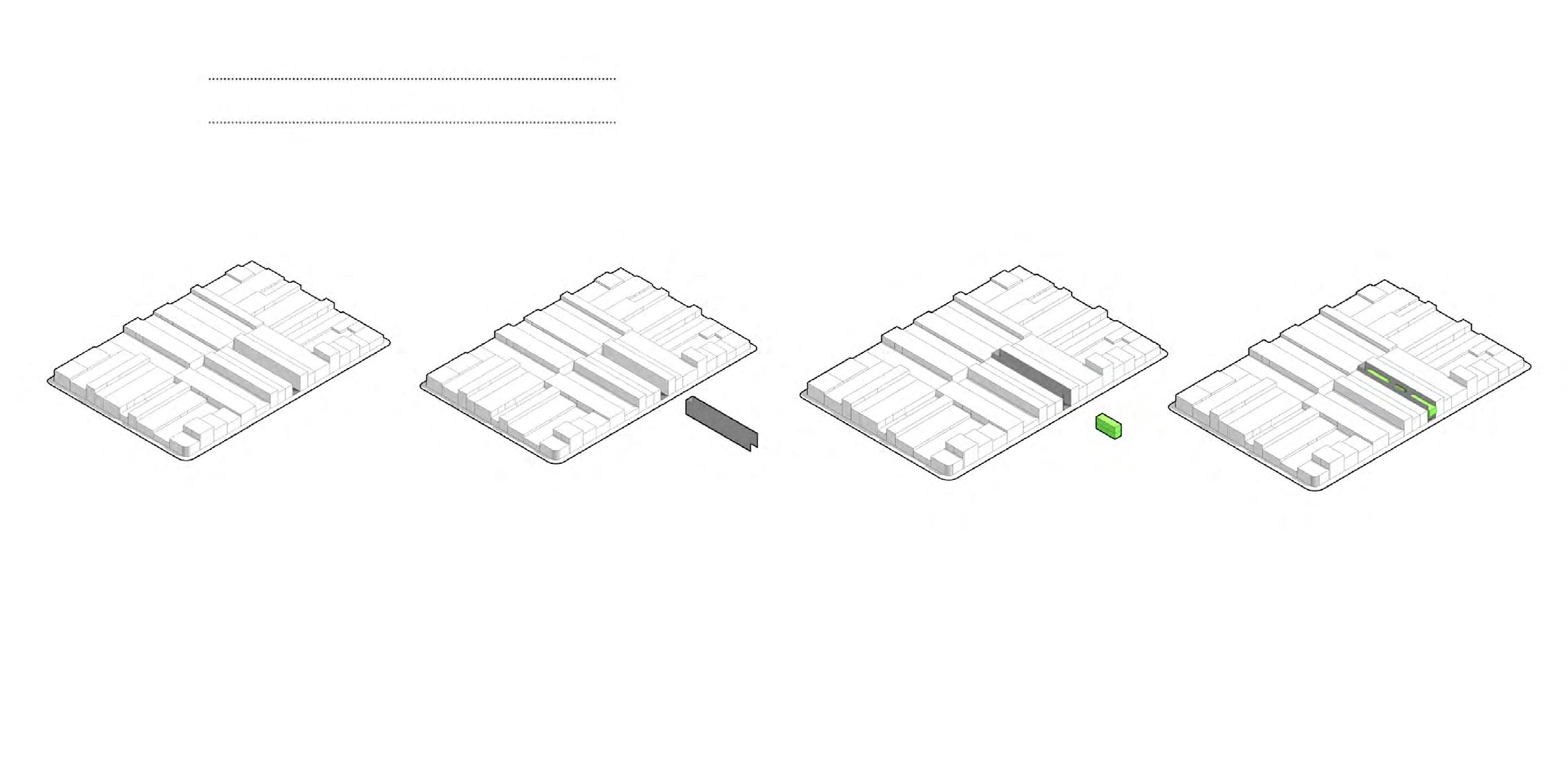

Transversal a la manzana, el lote se "inserta" lateralmente a la gran masa construida que lo rodea. Las proporciones son alargadas a un nivel general de la manzana y el proyecto capitaliza esta característica a favor de su propio concepto: Una GRIETA.
En un 95% aproximadamente, la estructura del edificio se oculta al interior de una gran "caja" de concreto a la vista, un elemento fundamental en terminos de aislamientos y caracterización formal del edificio.
Abrigadas y soportadas por la gran "caja" de concreto, se encuentran las actividades y/o los espacios interiores: La vivienda y los servicios, un programa arquitectónico diseñado al milímetro y abastecido por las mejores y más necesarias condiciones naturales de ventilación y luz.
Como aspecto diferenciador y valor agregado, se plantea el concepto de la "GRIETA", la característica madre en términos de diseño arquitectónico.
REFERENTE ARQUITECTONICO

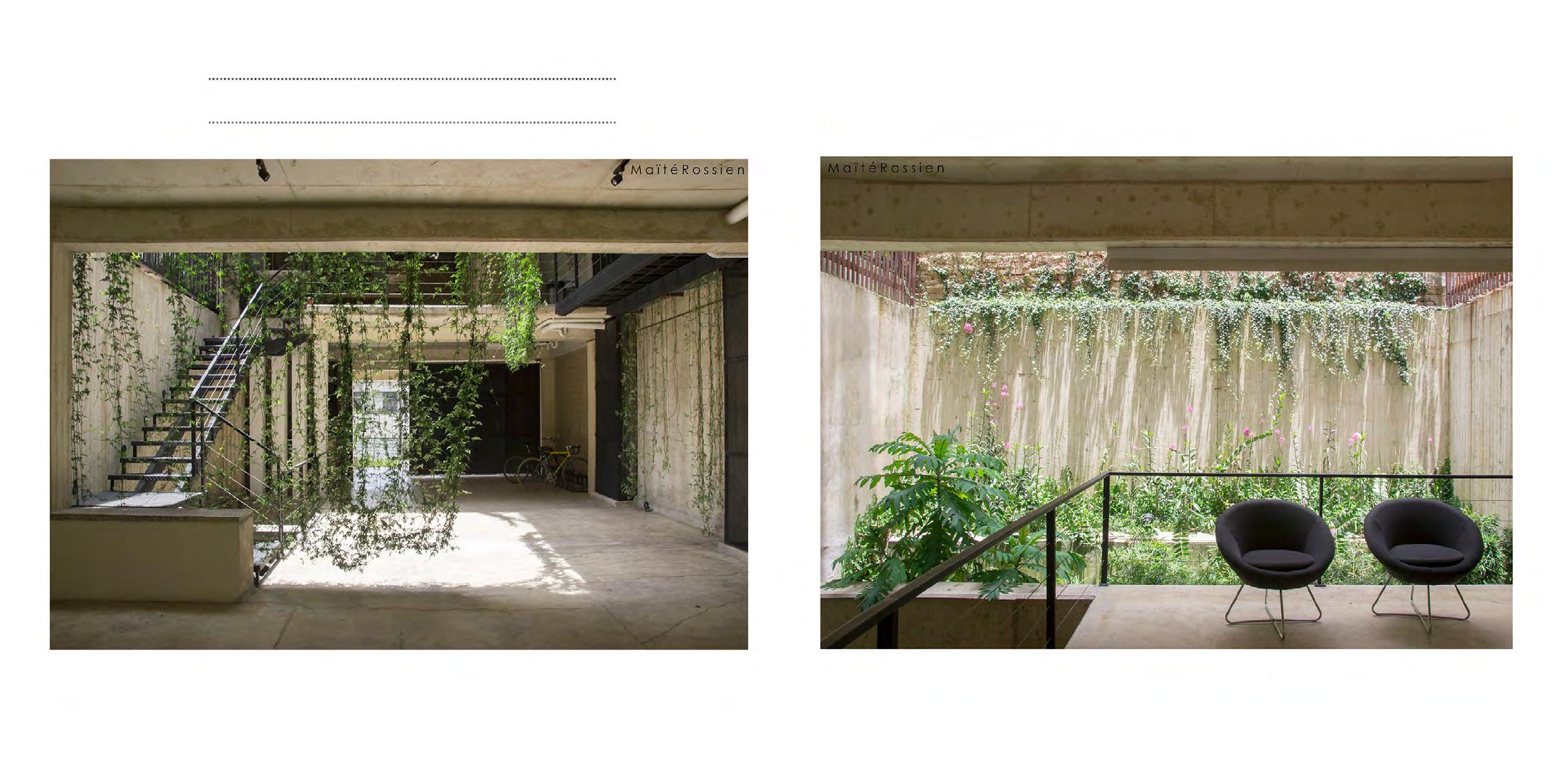

Los referentes se trabajaron a partir de conceptos, intereses y prioridades definidos: La mezcla de materiales puros, la participación de fundamental de la vegetación y un aporte significativo en cuanto a resolución de detalles constructivos, empiezan a ser elementos determinantes en la consolidación del diseño arquitectónico del edificio.

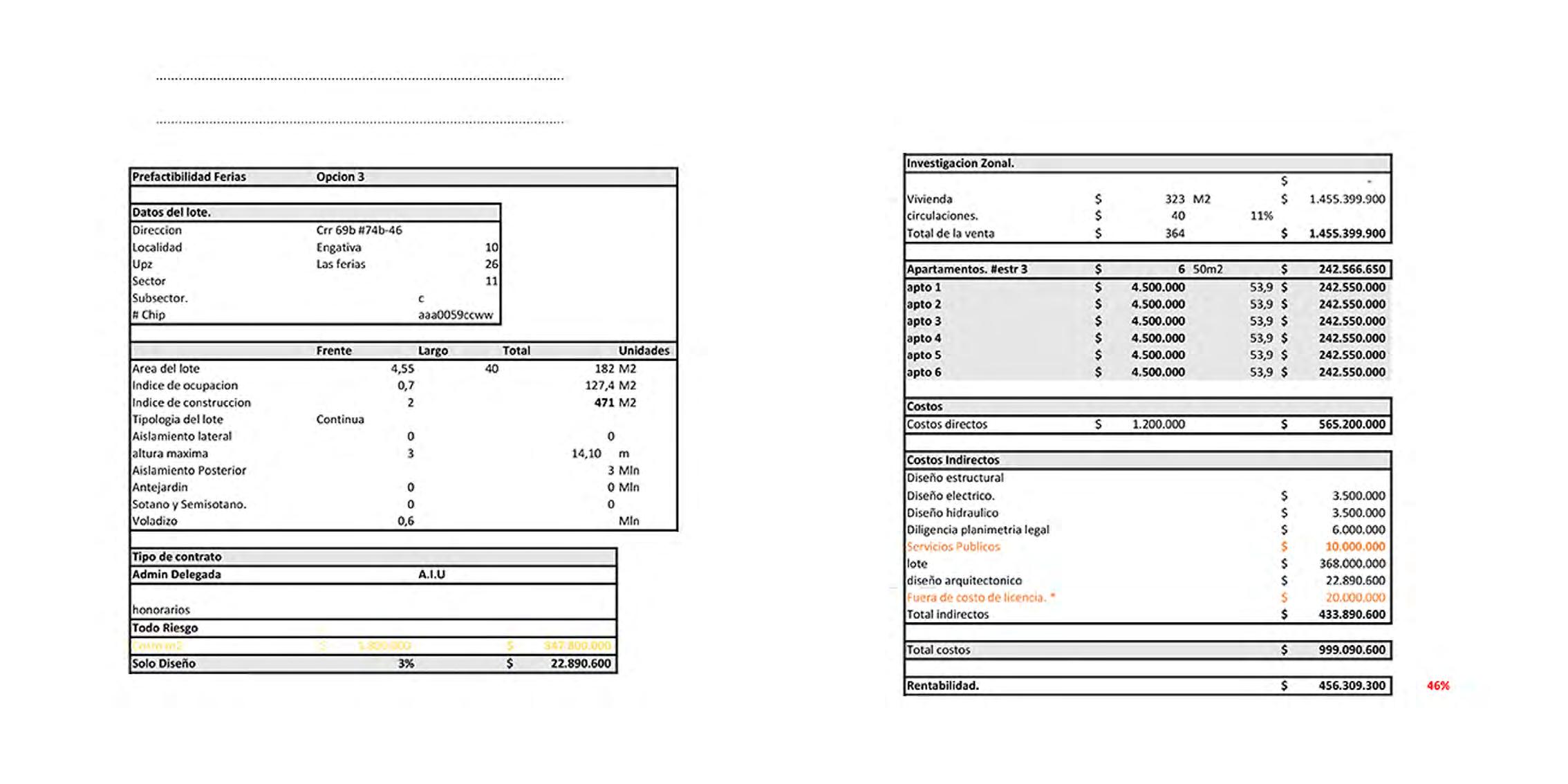

PREFACTIBILIDAD
PROPUESTA ARQUITECTONICA

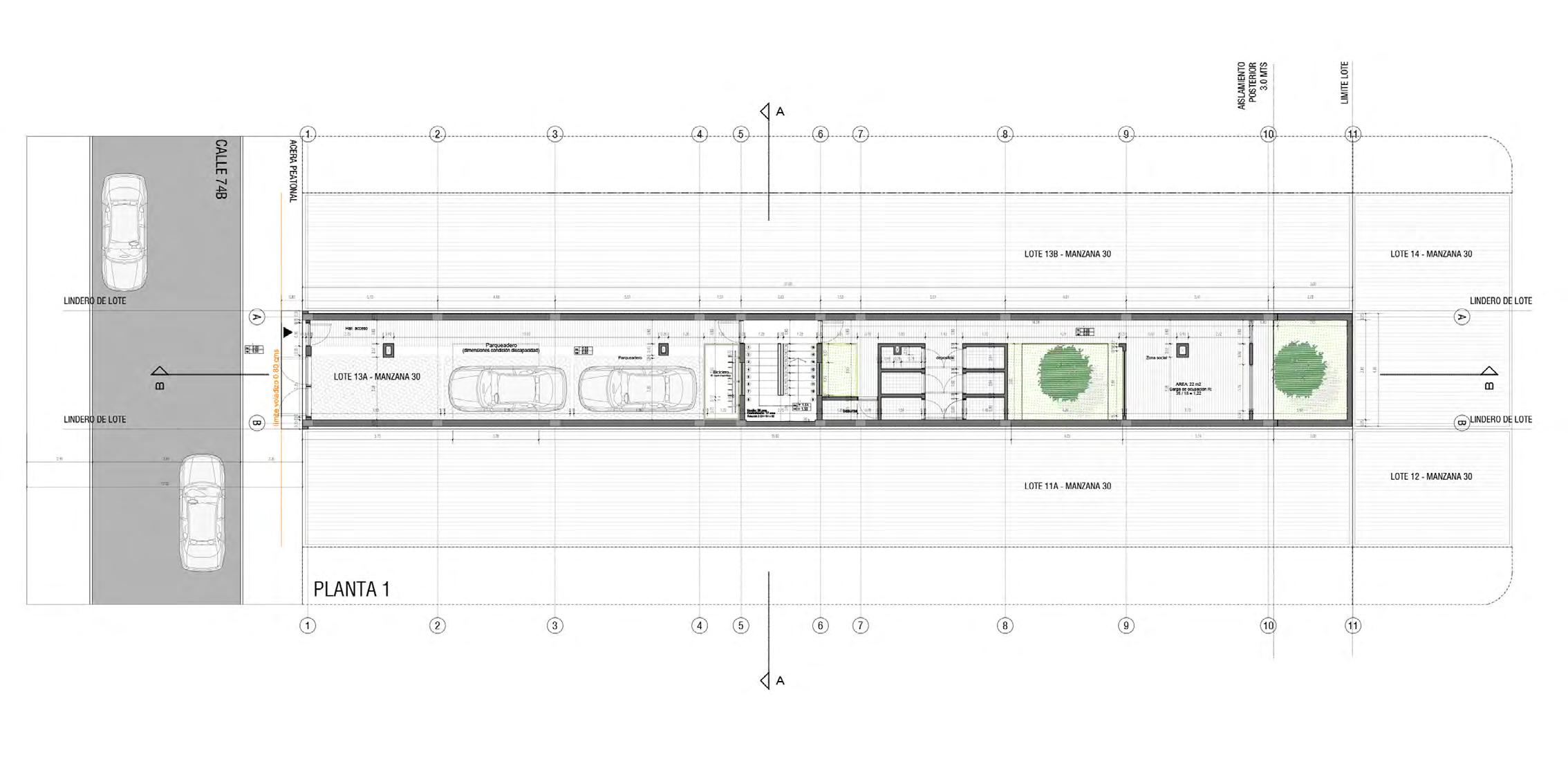

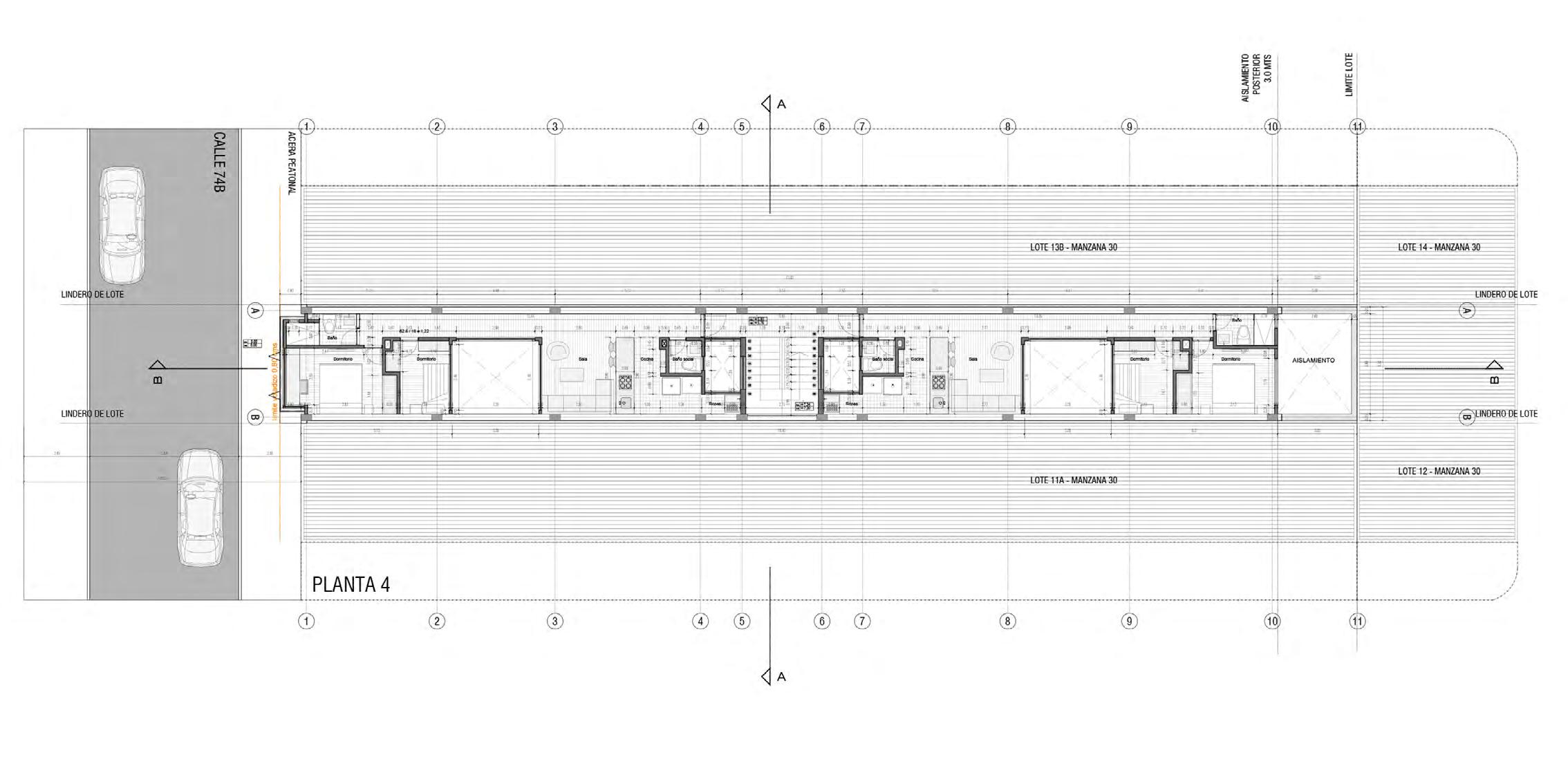

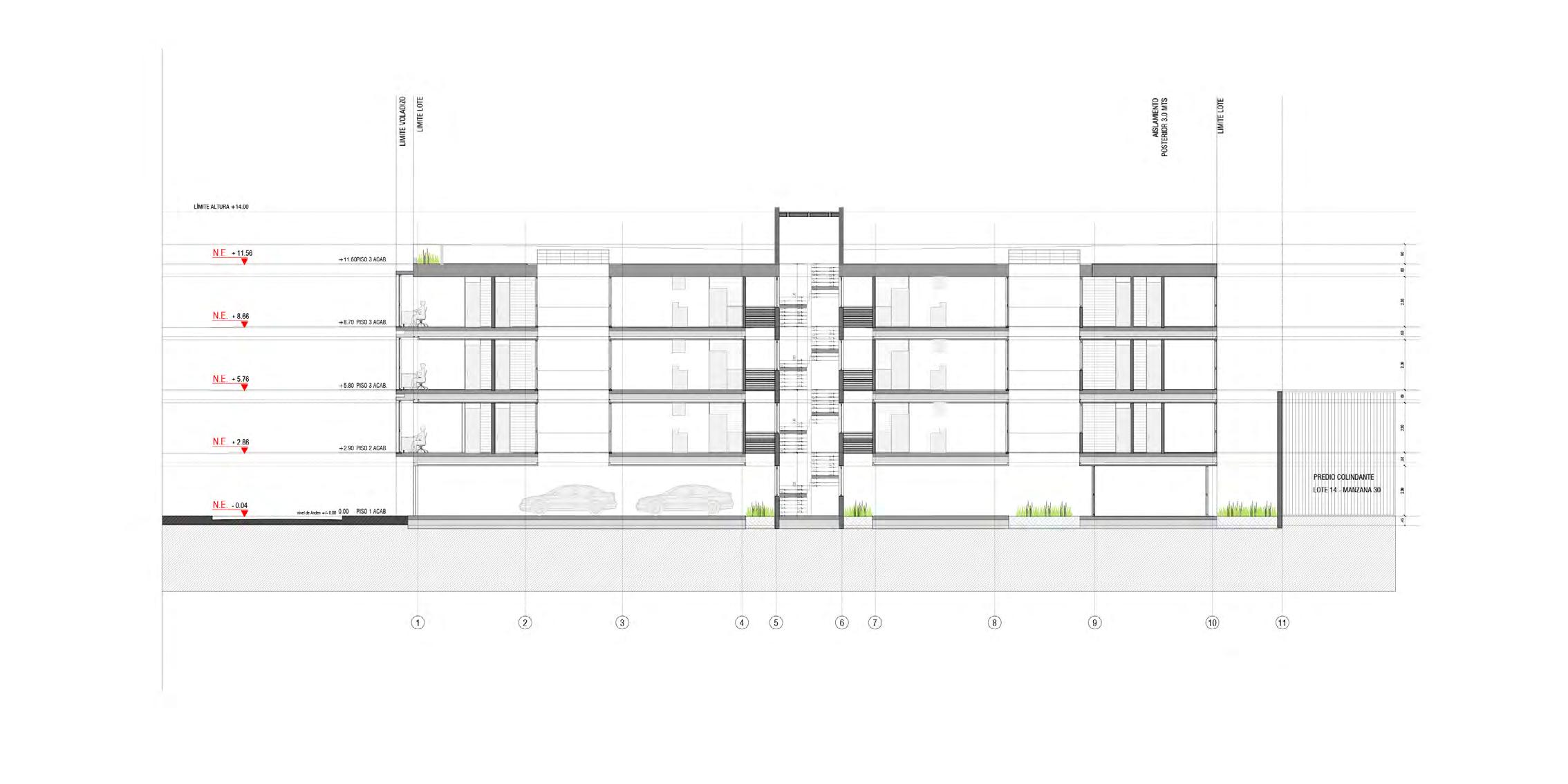

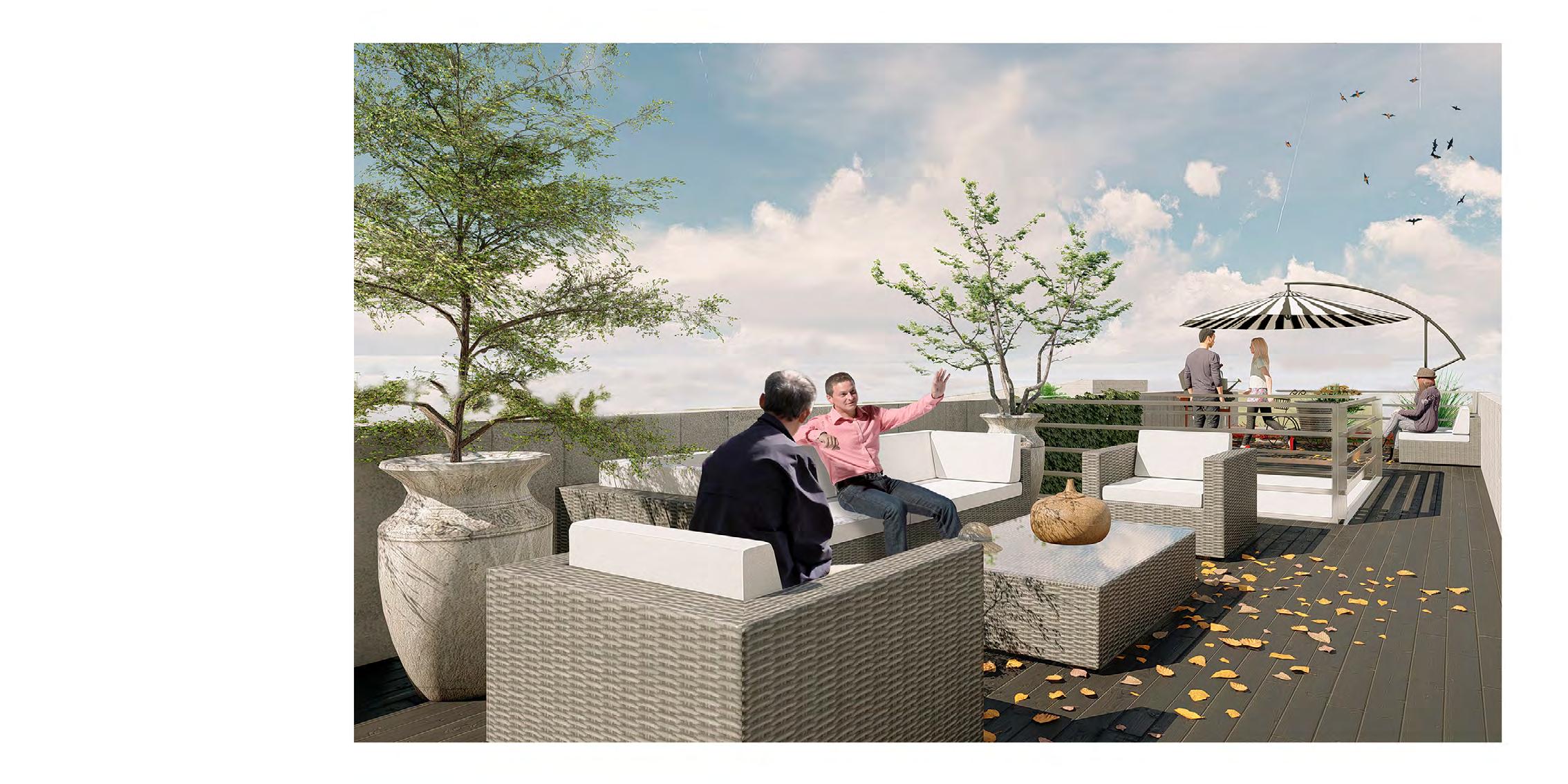

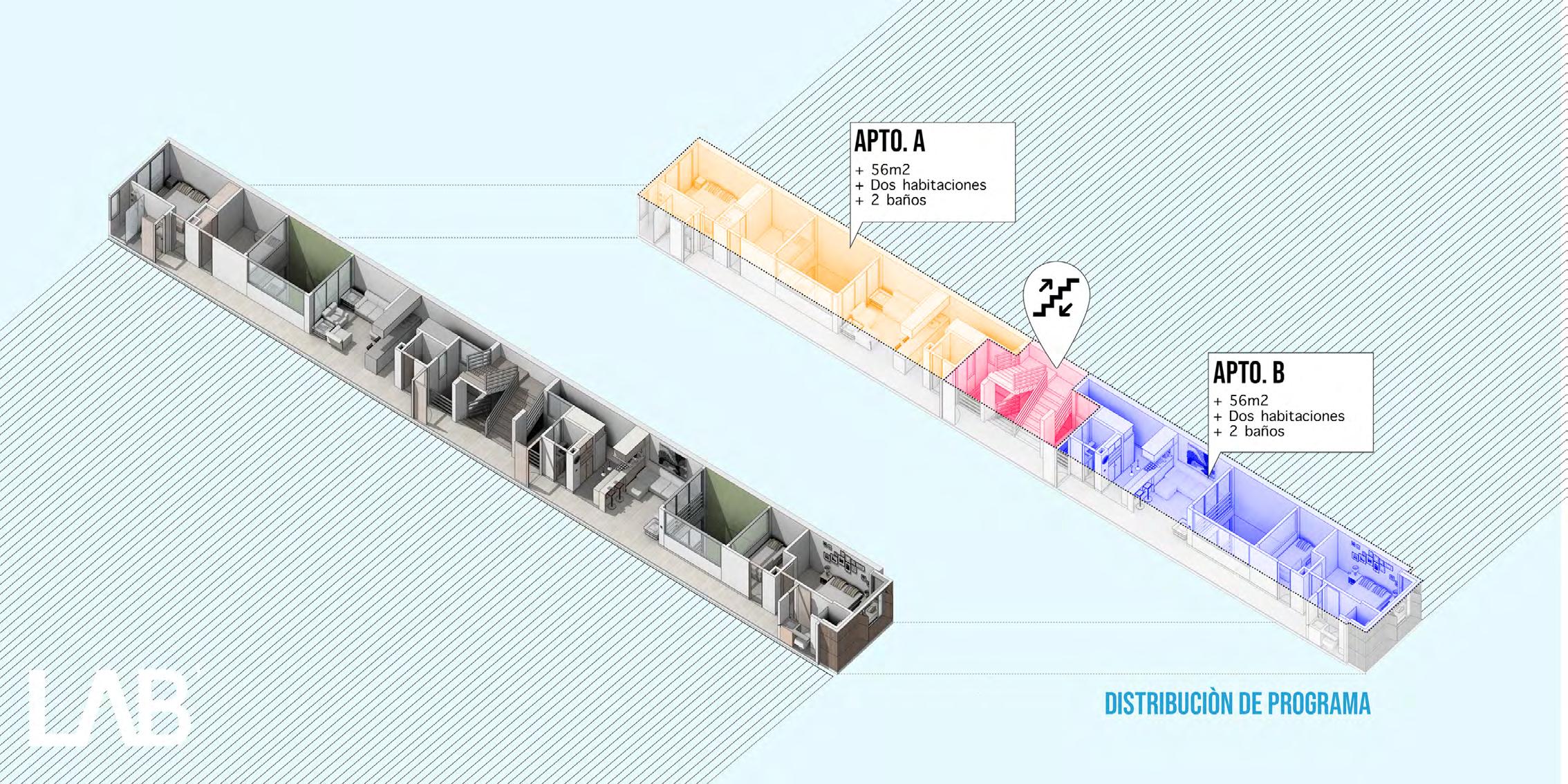

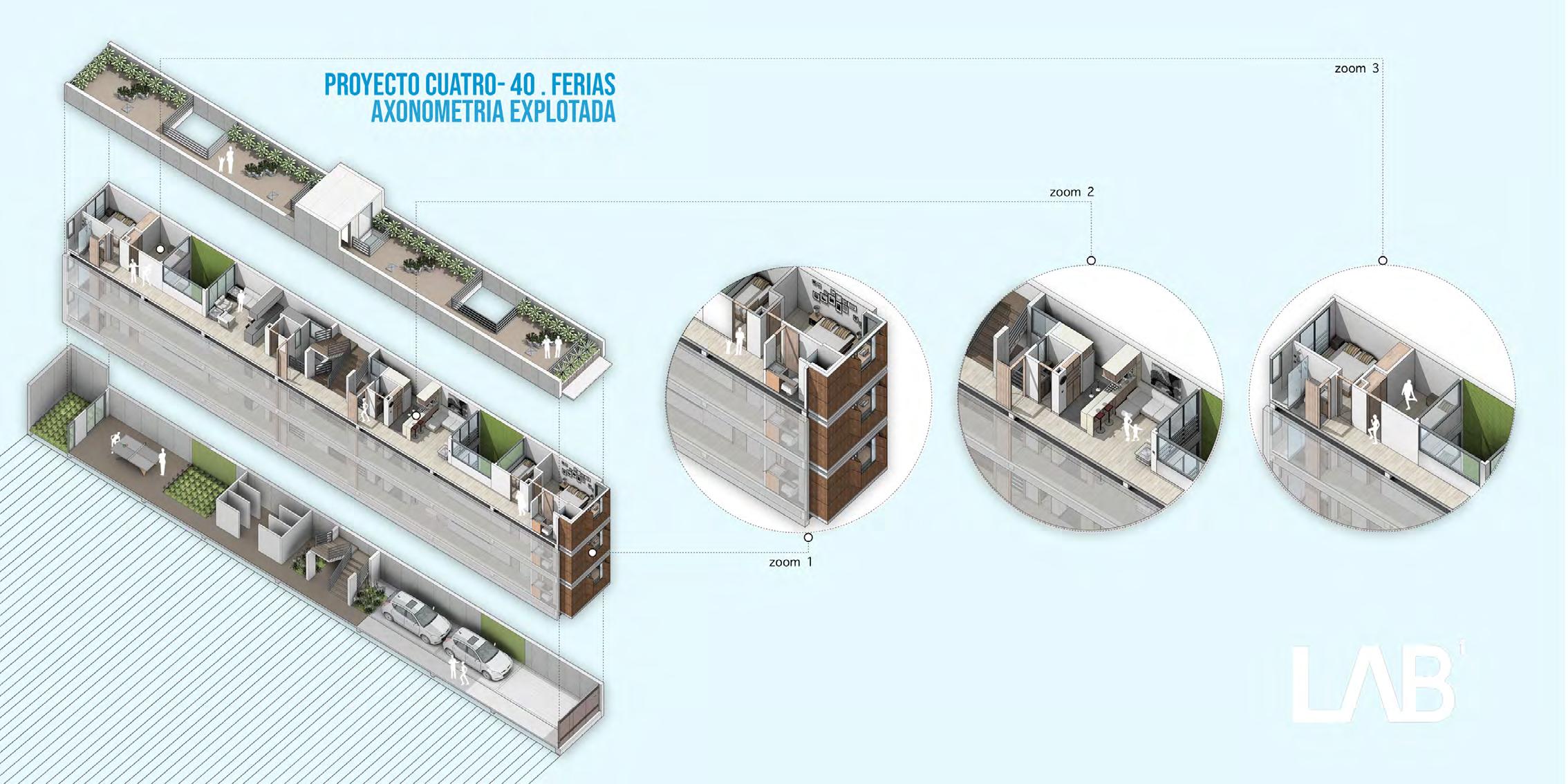

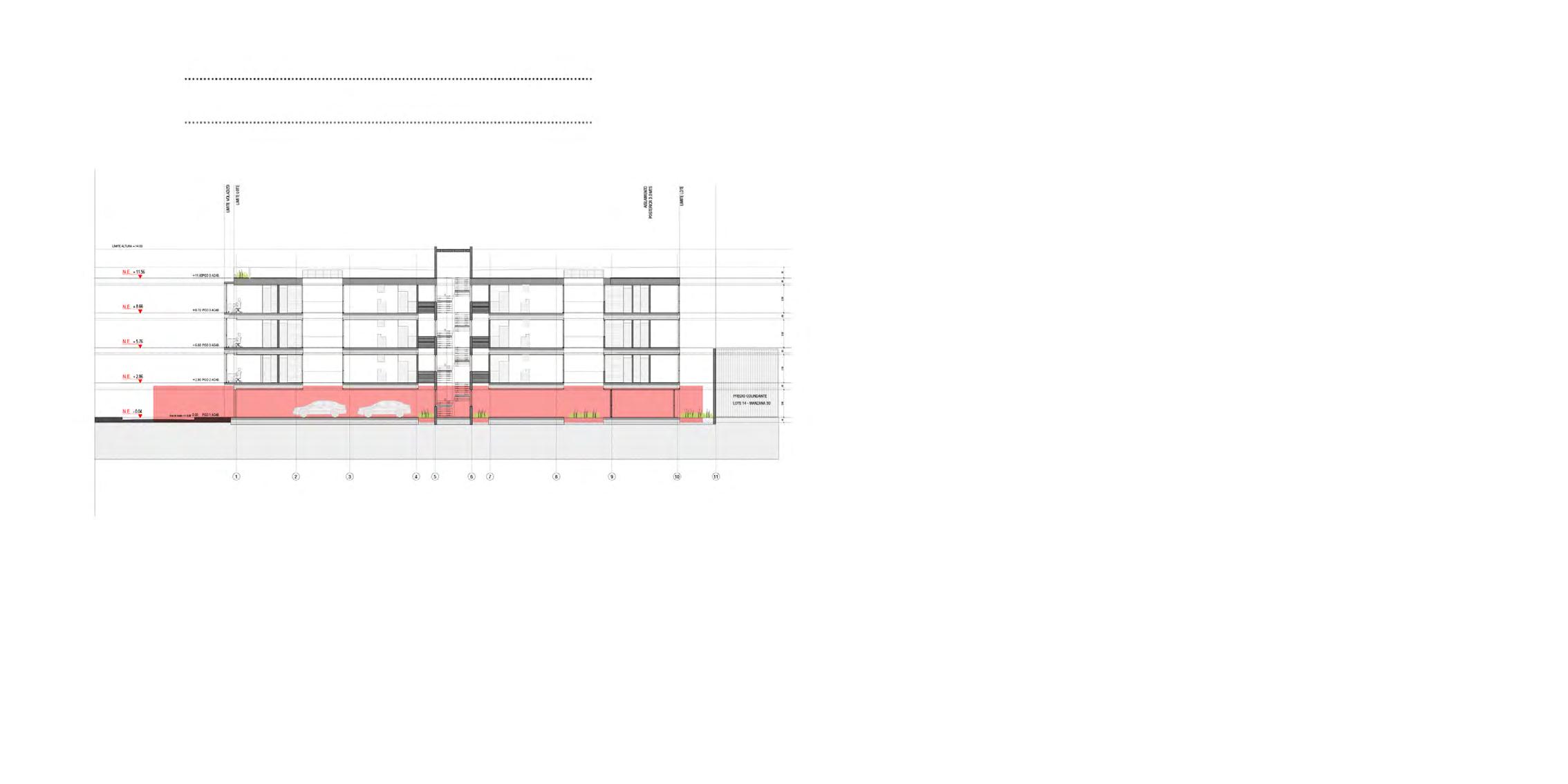

El proyecto arquitectónico consta de 4 plantas, las cuales, como se mencionó anteriormente, se dividen en 3 habitables y 1 no habitable. Es precisamente en esta última donde empieza el recorrido, un primer piso de 127,30m2 donde se encuentran las dos plazas de parqueaderos del edificio, el cuarto de basuras, los 6 depósitos, 1 patio interno, el salón comunal y el patio de aislamiento posterior. En un segundo nivel, se plantean dos unidades de vivienda, divididas por un punto fijo de escaleras y servicios. La primera de estas unidades, la cual se ubica sobre la fachada principal del edificio, consta de 52.6m2 e incluye: Habitación principal, habitación secundaria, sala, comedor, cocina, zona de ropas y un baño auxiliar. La segunda unidad, la cual se ubica en la zona posterior del edificio, consta de los mismo 52.6m2 e incluye igualmente: Habitación principal, habitación secundaria, sala, comedor, cocina, zona de ropas y un baño auxiliar. La descripción de este nivel (PISO 2) se repite en las plantas superiores, específicamente, en la planta de PISO 3 y PISO 4. Adicionalmente, el proyecto cuenta con una planta de cubiertas de aproximadamente 100m2 para uso comunal, un espacio de contacto con el exterior y de actividades diversas, una atmósfera generada a partir de un solo espacio y complementada por vegetación de bajo y mediano porte, definiendo y consolidando el concepto formal del edificio.

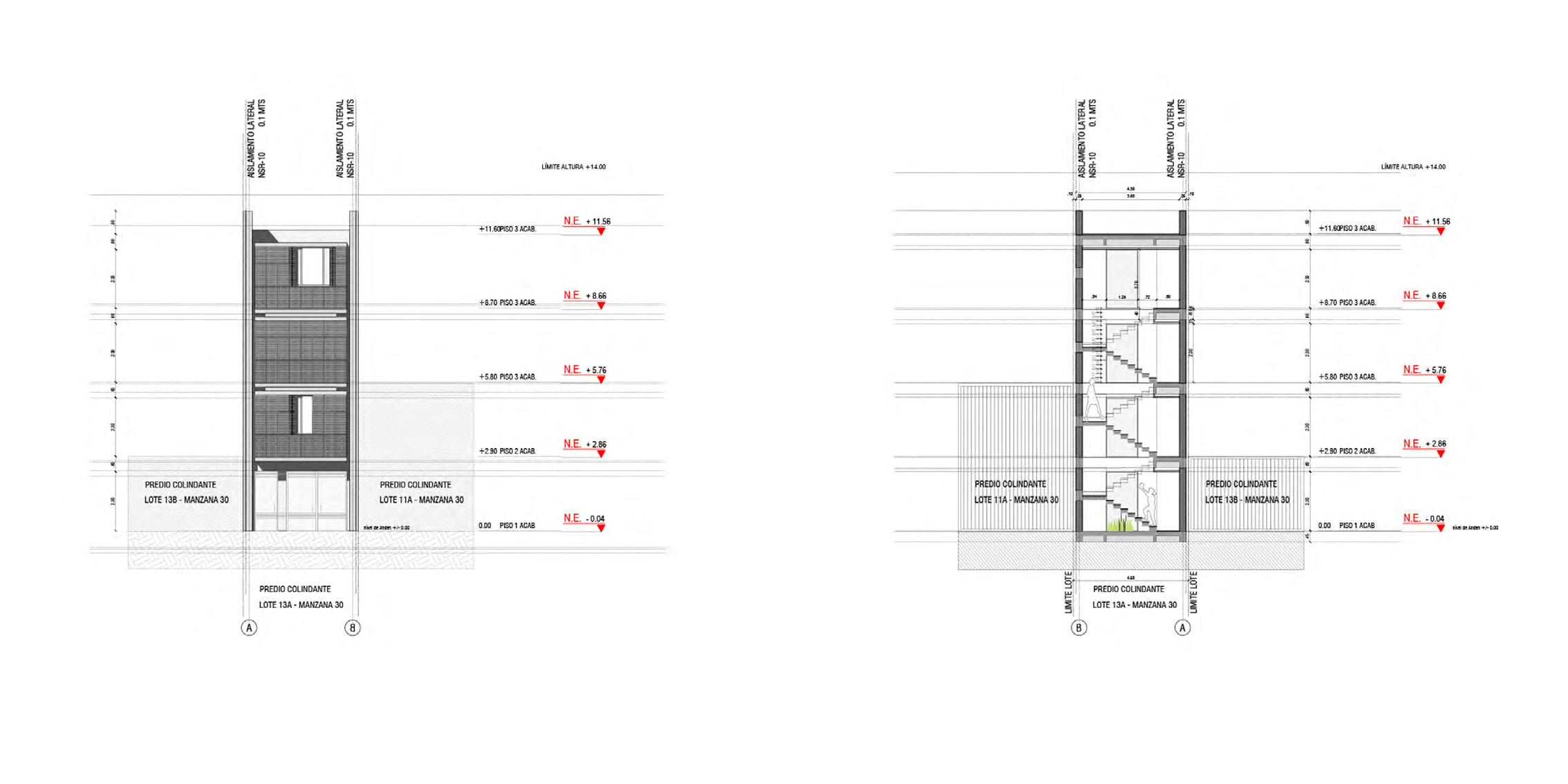

PROPUESTA ARQUITECTONICA
PROPUESTA ARQUITECTONICA
PROPUESTA ARQUITECTONICA
PROPUESTA ARQUITECTONICA
RENDER EXTERIOR
PROYECTO CUATRO /40

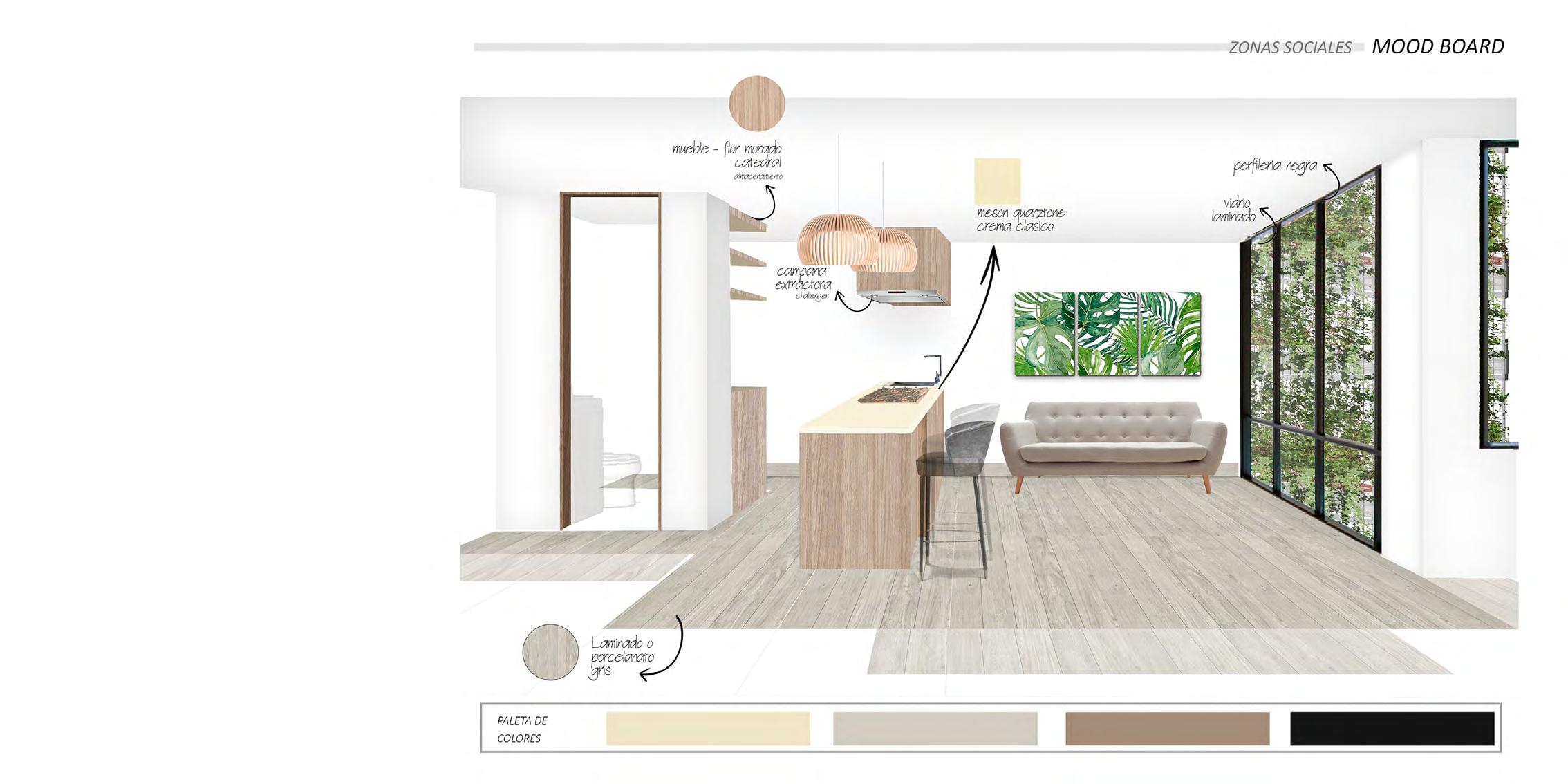

RENDER INTERIOR
RENDER INTERIOR
RENDER EXTERIOR
RENDER EXTERIOR
