AJOURÉE

Conception Et Documentation Graphique

DISPOSITIF DE CIRCULATION VERTICALE

MATÉRIAUX BOIS / ACIER / BÉTON

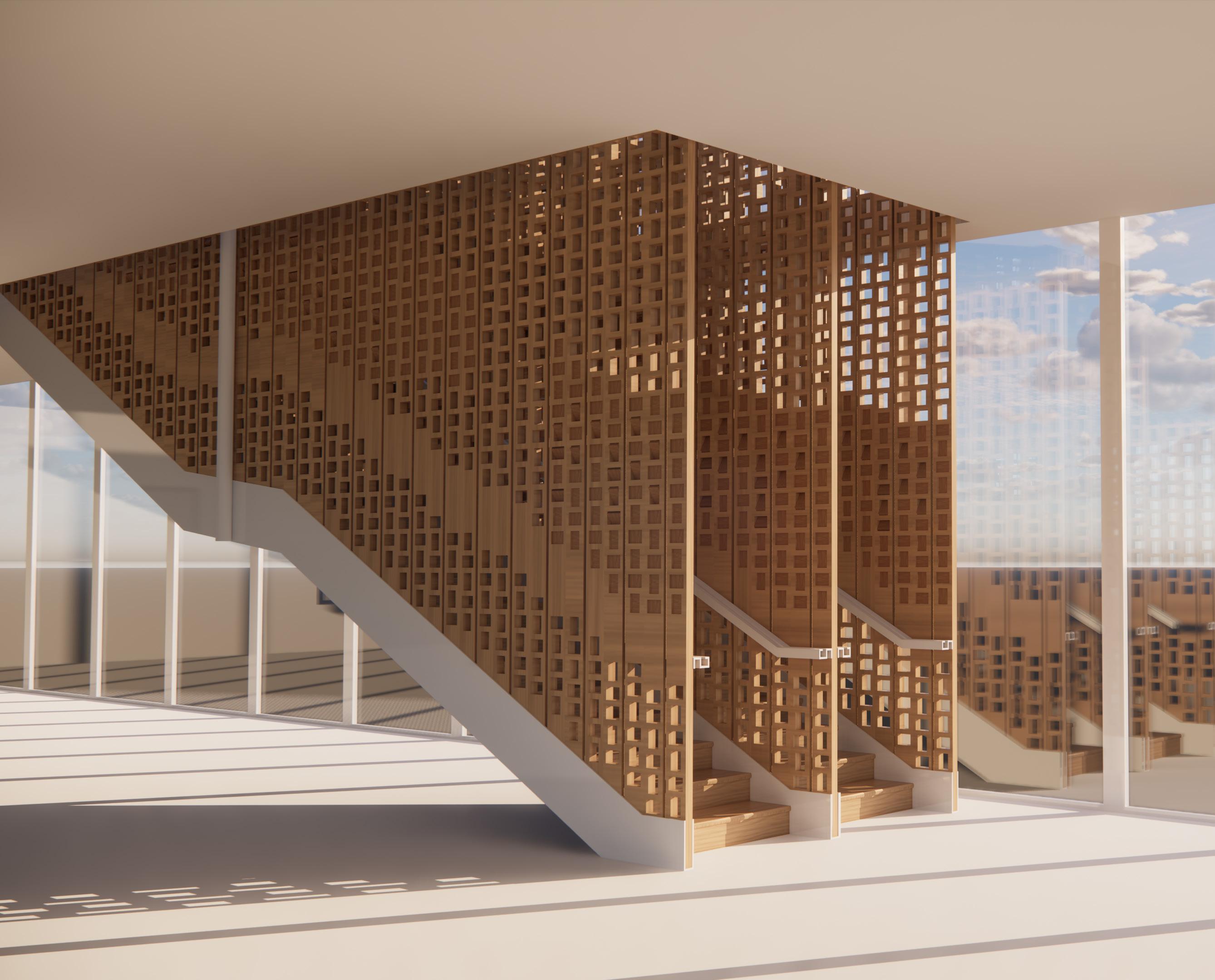

Ajourée est conçu comme un double escalier reliant deux étages dans un musée. La présence d’une paroi ajourée sur les côtés, composé de latte de bois perforées en lamellé-collé d’essence de chêne rouge vernis, sert comme un garde-corps pour les usagers. Les lattes de bois s’insérent dans les limons en acier extrudé en U peint en blanc pour minimiser l’apparition des jonctions entre les deux matériaux.

La paroi ajourée se compose de petites pièces de bois inclinables grâce à un mécanisme de rotation sur un axe horizontale permettant aux usagers de créer différentes jeu de lumière sur la surface. La hauteur de la paroi varie en longueur au fil de l’escalier, mais permet aux usagers d’utiliser les pièces amovibles sur une hauteur de deux mètres constante. Une main courante en acier extrudé, aussi peinte en blanc vient se fixer sur la paroi.

Les marches et contremarches sont en lamellé-collé de chêne rouge vernis, l’ensemble repose sur des supports en acier inclus avec les limons. Aucun ancrage n’est visible au cours de l’ascension donnant ainsi sur l’escalier une forme sculpturale. Des tirants en acier peint en blanc viennent soutenir la structure de l’ensemble au niveau palier intermédiaire en étant attaché au plafond, donnant ainsi à l’Ajourée une impression de flottement.

COURS ARC2313 - ARCHITECTURE ET CONSTRUCTION 3

NIVEAU BACCALAURÉAT 2e ANNÉE, AUTOMNE 2022

ENSEIGNANT STEPHAN CHEVALIER

COÉQUIPIER(E)S SAMIR TAHRAOUI

DISPOSITIF DE CIRCULATION VERTICALE

LATTE DE BOIS DOUBLE LB02, 140 X 50.8mm

ACIER BRUT EXTRUDÉ (VOIR ANNEXE POUR DIMENSIONS), FIXÉ À LB02 PAR DEUX VIS AUTOTARAUDEUSES

LIMON EN ACIER U 75 X 250mm BASE EXTRUDÉ 20mm, CÔTÉ EXTRUDÉ 10mm PEINT

11 192

DESSUS PALIER INTERMÉDIAIRE

DÉTAIL MAIN COURANTE - MC01 02 Échelle
