Ulefos Produktkatalog 2024

Innehållsförteckning

SLUSSVENTILER 7-29

Aquosus 7-11

Mjuktätande 12-17

Spindelförlängare 18-21

Tillbehör 22-29

SERVISVENTILER

30-46

2190 & Monteringsanvisning 30-31

2150/2152 & Monteringsanvisning 32-33 2186 & Monteringsanvisning 34-35 2170/2170-1/2172 & Monteringsanvisning 36-37

Avtappningsventil 2155 38-39

Spindelförlängare 1850/1850-4 40-41

Spindelförlängningsförlängare 1855 42

Tillbehör 43-46

MONTAGEBOX 47-48

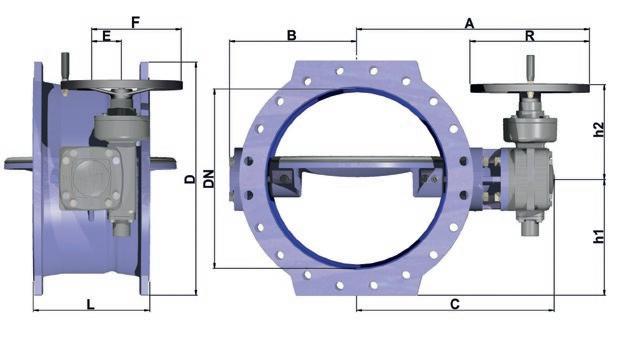

VRIDSPJÄLLSSVENTILER 50-51

GATUGODS 54-117

SEGJÄRN 60-95

Fasta betäckningar 60-61

Flytande betäckningar 62-72

Teleskopiska betäckningar 73-79

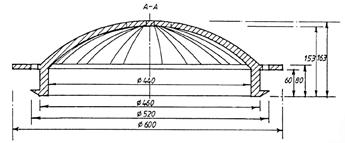

Kupolsilar 80-81

Fjärrvärmebetäckningar 82-86

Kabelbrunnsbetäckningar 87-88

Kombibetäckningar-flygplatsbelysning 89

Ventil- & brandpostbetäckningar 90

Täta betäckningar Densus 91-93

Betäckningar F 900 94-95

GRÅJÄRN 96-110

Fasta betäckningar 96-97

Flytande betäckningar 98-100

Teleskopiska betäckningar 101-102

Kupolsilar 103

Fjärrvärmebetäckningar 104-107

Ventil- & brandpostbetäckningar 108

Lätta betäckningar 109-110

TILLBEHÖR 111-117

Öppningsverktyg 111-112

Passramar/ Underhållslock 113-116

Tillbehör 117

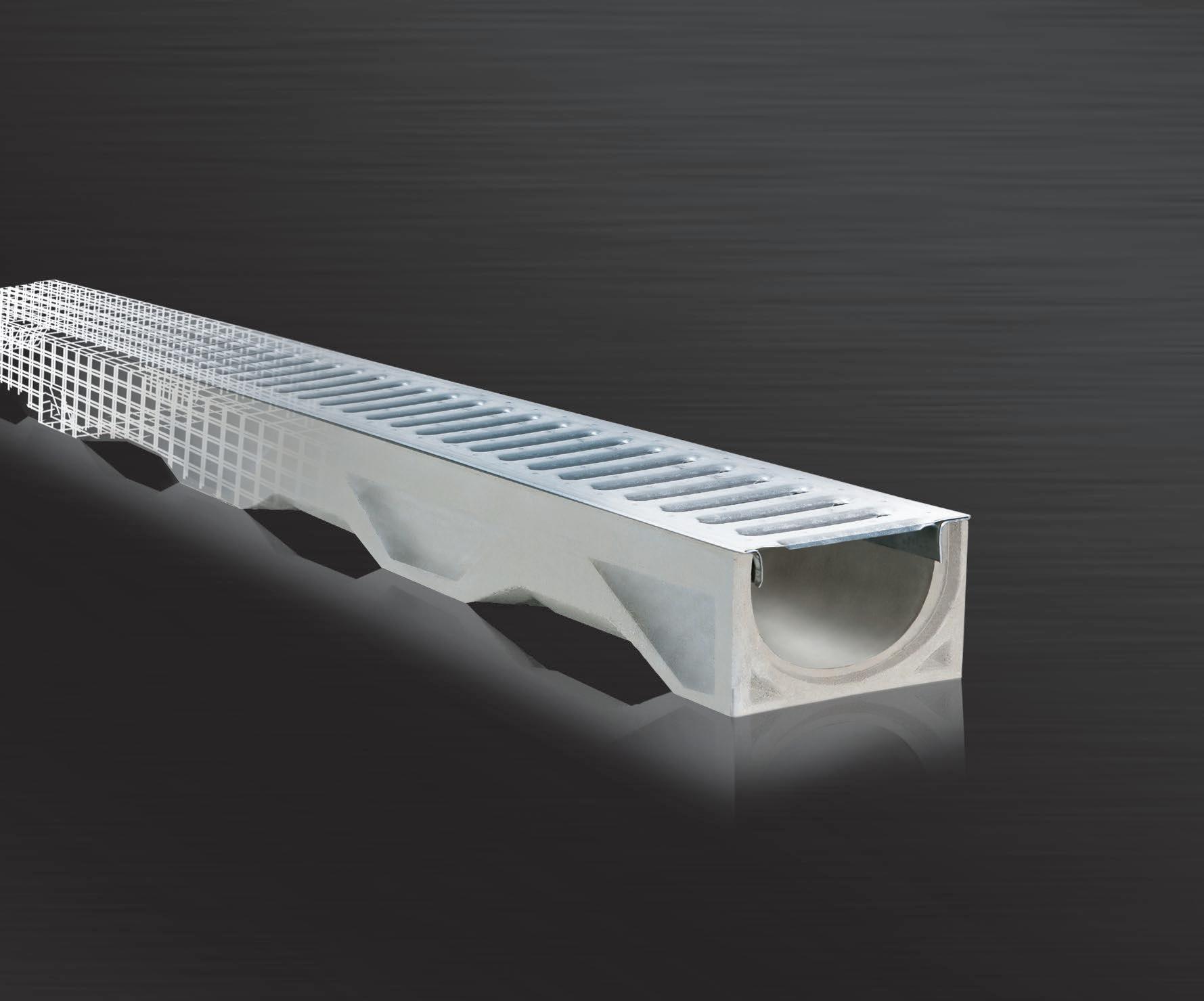

LINJEAVVATTNING 118-145

Filcoten installationsvägledning 120-122

Filcoten linjeavvattning Self/Light 123-125

Filcoten Slot-Top 126

Filcoten linjeavvattning Tec 127-131

Filcoten linjeavvattning Pro 132-138

Filcoten linjeavvattning Parkline 139-140

Filcoten linjeavvattning One 141-142

Filcoten tillbehör 143-144

RÖRKOPPLINGAR 146-185

Ulefos Serie 1 147-153

Ulefos Serie 7 154-167

Uniflex 168-173

Ulefos Grip 174-175

Ulefos Ultragrip 176-177

Stödhylsor för PE-rör 178

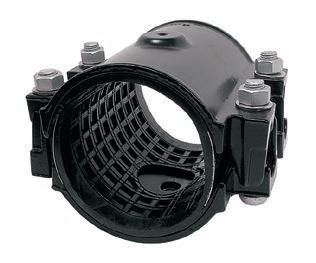

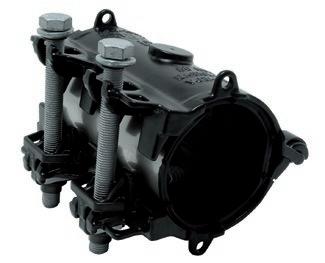

Övergångskopplingar Aband 180-185 REPARATIONSMUFFAR

192 Easiclamp 193 Två- och tredelad, gjuten 194 EasiTap & EasiTee 195 Enkel- och dubbelbandsmuff, anborrning 196

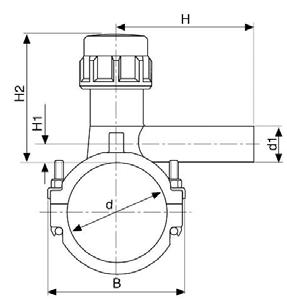

ANBORRNINGSBYGLAR

Skarvmuff/Förminskning/Ändhuv/T-rör

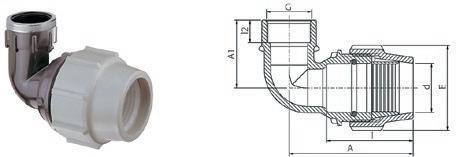

Vinkel 22,5°, 45°, 90° 244-245 PE-RT skarvmuff, T-rör, 90° & 45° vinkel 246-247 Svetsboja & Anborrningsbygel 248 Toploading & Grenbygel & MT-fläns 249-252 Övergångskoppling 253 Skrapverktyg & Tillbehör

FLÄNSRÖRDELAR

&

Ulefos reserverar sig för eventuella sortimentförändringar samt tryckfel

Så jobbar vi med hållbarhet på Ulefos

SÄKER DRIFT

Myndigheter runt om in Norden ställer höga krav på hälsa, miljö och säkerhet. Vi följer de lagar och regler som sätts. Alla ska komma hem säkert från jobbet varje dag.

LÅNG LIVSLÄNGD

NÄRPRODUCERAT NORDISK PRODUKT NÄRPRODUCERAT

OMÅLAT GATUGODS

Målning av gatugods har en negativ miljöpåverkan, och har heller ingen annan funktion än att vara ett estetiskt verktyg. Genom åtgärden med omålat gatugods minskade vi vår miljöpåverkan med 14 ton i restavfall på våra segjärnsprodukter.

Vårt sortiment håller högsta kvalitet och vi strävar efter att alla våra produkter ska ha så lång livslängd som möjligt. De är utvecklade och anpassade speciellt för ett nordiskt klimat. Lång livslängd minskar våra produkters miljöpåverkan.

PLAST REDUKTION

Varje år hamnar 6,4 miljoner ton skräp i havet. Mellan 70 och 80 % av detta är plast. Plast i naturen har en livslängd på upp till flera hundra år. På Ulefos fokuserar vi på att minska, sortera och återvinna plast. År 2021 minskade vi vår plastanvändning med minst 20 ton.

Med lokala fabriker säkerställer vi en hållbar produktion med en kort transportväg från produktionsplats till kund som minskar CO2-utsläppen.

RINGAR PÅ VATTNET

Lokal produktion och verksamhet ger kedjereaktion i samhället bla genom skatter, lokal köpkraft och lokala arbetstillfällen på andra företag.

CIRKULÄR LIVSCYKEL

Nordisk industri är den grönaste i världen och vi får bla vår energi från en förnybar energikälla – vattenkraft. Närproducerad el från vårt eget kraftverk i Ulefoss.

UTVECKLING & INNOVATION

Vi producerar med minsta möjliga spill, produkterna har hög kvalitet och lång livslängd. På så sätt behöver vi inte nyttja resurser mer än nödvändigt. Vi använder så mycket som möjligt av det vi redan har, om och om igen.

FN s HÅLLBARHETSMÅL

Genom att utveckla och producera i Norden säkerställer vi rätt och nödvändig kompetens för att upprätthålla leveranser till samhällskritisk infrastruktur.

Utvecklingen i Norden ger också närhet till marknaden och möjlighet till närmare samarbete för ett kundanpassat nordiskt klimat.

Områdena speglar var vi har störst möjlighet att bidra till hållbar utveckling i vår verksamhet. Med målen som vägledning och våra interna värdegrunder – laganda, ansvar och framtidsorienterad kommer vi att arbeta tillsammans för att bygga en bättre framtid för alla. #7 #8 #9 #11 och #12

KLIMAT BERÄKNING

I över 10 år har vi fört klimaträkenskaper för vår gatugods enligt Greenhouse Gas Protocol tredje parts leverantör. Allt vårt gatugods i segjärn är också EPDdeklarerat.

THINK GLOBAL ACT LOCAL

Som en del i utvecklingen till en mer hållbar verksamhet har vi lokala målsättningar. I allra möjligaste mån väljer vi alternativ som ger en betydande minskning av CO2-utsläpp, som är närproducerat och vi stödjer lokala leverantörer.

ULEFOS SVERIGE SÄLJAVDELNING

MARCUS JOHANSSON SÄLJ NORR

marcus.johansson@ulefos.com

+46 709 229 808

PER SAMUELSSON SÄLJ VÄST

per.samuelsson@ulefos.com

+46 709 229 203

PATRIK GULLBRAND SÄLJ MELLAN

patrik.gullbrand@ulefos.com

+46 709 229 242

ALEX SWERIN INNESÄLJ

alex.swerin@ulefos.com

+46 709 229 205

JOHAN LUNDVALL SÄLJ STOCKHOLM

johan.lundvall@ulefos.com

+46 709 229 202

SUSANNE JAGEBÄCK INNESÄLJ

susanne.jageback@ulefos.com +46 302 229 20

LARS GUSTAVSSON S ÄLJ SYD

lars.gustavsson@ulefos.com

+46 708-849 733

PEDER SVENSSON FÖRSÄLJNINGSCHEF

peder.svensson@ulefos.com

+46 763 249 666

AB Gjutarevägen 7

SE-443 61 Stenkullen

Telefon 0302 229 20 order@ulefos.se www.ulefos.se

Ulefos Slussventiler AQUOSUS® SLUSSVENTIL MED PE-RÖR

AQ-713 Slussventil

med PE-rör

PE100 SDR 17, PN10

AQ-714 Slussventil

med PE-rör

PE100 SDR 11, PN16

Ulefos Slussventiler AQUOSUS® ULEFOS GRIP & MED FLÄNSAR

AQ 719

Ulefos Grip dragfasta muffar för PE och PVC rör Vid tryckklass Pn6,3 ska stödhylsa användas

425

AQ 701

Med flänsar PN10/16 kort bygglängd F4

Ulefos Slussventiler AQUOSUS® MULTIFIX MUFF & DUBBELVENTIL

Ulefos Slussventiler

AQUOSUS® AQ-700 BASVENTIL DN 80-200 (300)

TEKNISK SPECIFIKATION

Användning och speciella egenkaper

• Användningsområde: Dricksvatten och avloppsvatten

• Designtryck 48 bar

• Spindel i rostfritt stål

• Sluss i syrafast stål

• Fiberarmerad tätningsinsats (TPR)

• Dubbla o-ringer i packningshållare

• Ytbehandlad med epoxi enl. GSK-standard, RAL-GZ 662 (DIN 30677-2)

Teknisk beskrivning

• Tryckklass: PN16, flänsar standardborrning PN 10

• Provtryck: Öppen sluss 24 bar, stängd sluss 21 bar

• Undertrykk: - 0,8 bar

• Design- och teststandard: EN1074- 2, DIN3840, EN545 / ISO2531

• Max arbetstemperatur: 50ºC

• Överdel: Monterad med torxskruv som är skyddade med värmetåligt vax

• Bygglängd: se tabell

• Spindel: Inte stigande med konisk fyrkant DIN 87303. Material AISI 420 (alt. AISI 316) beroende på media.

• Typgodkännande: DVGW

• Ytbehandling: Epoxi min 250 μm enl. GSK-standard, RAL-GZ 662 (DIN 30677-2)

• Färg: Blå, RAL 5017

Fysiska mått ventilhus

Mått spindeltopp

DN 250, DN 300 kommer inom kort

Ulefos Slussventiler

AQUOSUS® AQ-700

BASVENTIL

DN 80-200 (300)

Materialspecifikation

1 Ventilhus EN1563-EN-GJS 500-7

2 Spindelmutter CW511L

3 Sluss AISI 316 ( alt. EN-GJS 500-7 )

4 Glidbrickor slussport POM C9021

5 Tätningsinsats TPR- termoplastiskt gummi - PP

6 Fläns EN1563-EN-GJS 500-7

7 Underdel EN1563-EN-GJS 500-7

8 Bultar St 8.8 DIN912

9 Nedre glidlager POM C9021

10 Övre glidlager POM C9021

11 Spindel AISI 420 (alt. AISI 316)

12 O-ringar Gummi EPDM

13 O-ringar Gummi EPDM

14 Packningshållare CW511L

15 Plasttopp PP

16 Dekal Blå - högerstängande Röd - vänstergängade

17 O-ring Gummi EPDM

Karaktäristik

DN 250, DN 300 kommer inom kort

EN 1171: 2002 4.3, tabell 6, kategori 3

Om ventilen inte stänger vid max moment kolla möjliga hinder eller fel med ventilen. Se FDV dokumentation

Montering

Öppen/stängd moment

Ulefos Slussventiler

MJUKTÄTANDE SLUSSVENTIL 2844 & 2840

MED PE-RÖR DY 75-355

Slussventil 2844

* Flänsad ventil 1140 DN400 PN10 med HP respektive SP fläns med PE-ändar anpassade i längd för elektrosvetsning

• PE-rör: SDR 11* och SDR 17**

2844 *PE80 PN 10, Dy75

2844-4 **PE100 PN 10, Dy90 - 355

2844-9 *PE100 PN 16, Dy90 - 355

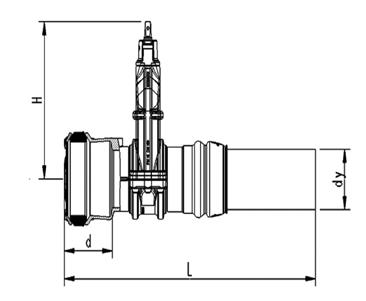

FÖR PVC-RÖR OCH PE-RÖR

Slussventil 2840

PVC-muff

Kan kompletteras med förankringsring 2850 till PE-rör, Dy 75 - 315 Med fri spindeltapp PN 16

* med förankringsringar 2850 inmonterade

Ulefos Slussventiler

MJUKTÄTANDE SLUSSVENTIL 2965 & 2960

MED SLÄTÄNDAR. DN 80-300. F5 EXTRA LÅNG/LÅNG BYGGLÄNGD

Slussventil 2965

Med slätändar och lång bygglängd. Med fri spindeltapp

Ulefos Slussventiler

MJUKTÄTANDE

SLUSSVENTIL

1140 & 1240 DN

Slussventil 1140/1240

Med fri spindeltapp, PN 16

Flänsar dim 40-400/40-500

Normalborrning PN 10

Slussventiler

MJUKTÄTANDE SLUSSVENTIL 1140 & 1240 & 1161 Ulefos

DN 400-600. DIN F4 KORT BYGGLÄNGD / DIN F5 LÅNG BYGGLÄNGD

Slussventil 1140/1240

Med fri spindeltapp, PN 16 Flänsar dim

PN 10/PN 16

DN 80-300

Slussventil 1161

Med fäste för aktuator, PN 16

Flänsar dim 40 - 400

Normalborrning PN 10

Ulefos Slussventiler

TEKNISK SPECIFIKATION - MJUKTÄTANDE

SLUSSVENTIL

Användning och speciella egenskaper

• Användningsområden: Vatten

• Lämpad för markförläggning

• Spindel i rostfritt stål

• Enkel låsbar bajonettkoppling för spindelförlängare

• Ytbehandlad in- och utvändigt med epoxi

• Helgummerad sluss

• Dubbla o-ringar ligger skyddade i egna spår

• Inbyggd överdelspackning

• Skyddspackning vid spindeltopp

Materialspecifikation

1 Bajonettfattning CW511L

2 Hus Segjärn EN 1563 EN-GJS-500-7

3 Insexskruv Stål 8.8

4 Vax

5 Överdel Segjärn EN1563 EN-GJS-500-7

6 Överdelspackning Gummi (EPDM)

7 Låsring POM-C

8 Packning Gummi (EPDM) Forsheda

9 Märkning (Stängriktning)

10 Nedre lager POM-C

11 O-ring spindel Gummi (EPDM)

12 O-ring bajonett Gummi (EPDM)

13 PE-rör PE

14 Spindel Rostfritt stål EN 10088-3 1.4021

15 Spindelmutter CW511L

16 Plastkåpa POM-C

17 Övre lager POM-C

18 Sluss Segjärn EN1563 ENGJS 500-7 (EPDM)

Mått spindeltopp

*Hylsa monterad på spindeltopp från fabrik (demontera hylsan på spindelförlängaren före montering för att passa mot monterad hylsa på ventil).

Teknisk beskrivning

• Standard: EN 1171, EN12516-3, EN1984, ISO 7259, EN 1074, EN 12842

• Tryckklass: PN 16, undertryck 0,8 bar, högerstängande

• Max arbetstemperatur: 50 ° C

• Provtryck: Öppen ventil 24 bar, stängd ventil 17,6 bar

• Ytbehandlad med epoxi min 250 μm

• Färg: Blå, RAL 5017

• Överdel: Monterad med insexskruvar som är skyddade med värmetåligt vax

• Spindel: Icke stigande med konisk fyrkant DIN 87303 (se tabell, mått spindeltopp)

Typ 1161

• Ventiltopp: Bajonettspår för spindelförängare 1880 & 87303

*Hylsa monterad på spindeltopp från fabrik (demontera hylsan på spindelförlängaren före montering för att passa mot monterad hylsa på ventil)

Typ 1161

Ulefos Slussventiler

TEKNISK

SPECIFIKATION - MJUKTÄTANDE SLUSSVENTIL

Manövermoment

Om ventilen inte stänger vid max moment kolla möjliga hinder eller fel med ventilen.

Tilläggsutrustning och andra varianter

Tilläggsutrustning

1880 Spindelförlängare

1830/1835/1840 Betäckning 2815 Förankringsboja 2856 Förankringsring 1110 Ratt

Andra varianter

Förberedd för aktuator

Med elektrisk aktuator

Med indikator

Med NBR-gummi i sluss och O-ringar 2845 Vänsterstängande

Med A4 syrafast spindel 1141/1241: F4/F5, vänsterstängande 1155/1255: F4/F5, med indikator 1160/1260: F4/F5, med AUMA elektrisk aktuator 1161/1261, förberedd för aktuator

Monteringsmöjligheter

Rekommenderad

Ulefos Slussventiler

SPINDELFÖRLÄNGARE 1880 & 1880-4

Användning och speciella egenskaper

• Användningsområden: För Ulefos markförlagda slussventiler DN65-400

• Lämpad för markförläggning

• Teleskopiskt utförande som förenklar justering till önskad längd

• Monteras enkelt på ventilen med bajonettkoppling

• 1880-4 rekommenderas där aggressivt markförhållande råder

Spindelförlängare 1880, teleskopisk

DN 65 - 400

Standardhylsa DN 80 - 150

För ventil 1140, 1240, 2255, 2355, 2840/42/44, 2955, 2965 och Aquosys

* Kontrollera ventilens höjd

Spindelförlängare 1880-4, teleskopisk

DN 65 - 400

Standardhylsa DN 80 - 150

För ventil 1140, 1240, 2255, 2355, 2840/42/44, 2955, 2965 och Aquosys

* Kontrollera ventilens höjd

Ulefos Slussventiler

SPINDELFÖRLÄNGARE 1880/1880-4 & 1885

Materialspecifikation

Pos Detalj Material

1 Spindeltopp Segjärn EN 1563 EN-GJS-400-15

2 Fästöron PP-plast

3 Övre skyddsrör PP-plast 44 x 50 mm

4 Övre spindelrör Förzinkat stål/ syrafast stål EN1088-3/1.4404

5 Nedre spindelstång Förzinkat stål/ syrafast stål EN1088-3/1.4404

6 Nedre skyddsrör PP-plast 50x66mm

7 Ventilfäste PP-plast

8 Sprint Syrafast stål EN 10088-3 1.4404

9 Spindelhylsa Segjärn EN 1563 EN-GJS-400-15/syrafst stål EN10088-3/1.44404

10 Låsöron PP-plast

Montering

• En extra låsning kan utföras mellan spindeltopp och hylsa via medsänd sprint

• Sprint används alltid i samband med Kongsberg Esco´s slussventiler

• Skjut ner ventilfästet (7) över ventilhalsen, så att låsöronen (10) går in i ventilhalsens spår

Mått spindeltopp

Spindelförlängningsförlängare 1885

Användning och speciella egenskaper

• Används där den nergrävda spindelförlängaren har blivit för kort

• Spindelförlängningsförlängaren fästes på befintlig spindelförlängare, genom att borra hål i befintlig spindeltopp och montera saxssprint/sprint. Därefter trycks skyddsrörsfästet ner över befintliga fästöron

• Betäckningarna 1830/1835/1840 kan monteras direkt på spindelförlängningsförlängaren.

Spindelförlängningsförlängare 1885 teleskopisk

Reprör (överdel) 1892 och 1892-4

Teknisk beskrivning

Spindelförlängningsförlängare till teleskopisk spindelförlängare 1880

Ulefos Slussventiler

SPINDELFÖRLÄNGARE 1887 & 1887-4

Användning och speciella egenskaper

• Användningsområden:

• För Ulefos markförlagda slussventiler DN65-400

• Lämpad för markförläggning

• Teleskopiskt utförande som förenklar justering till önskad längd

• Med extra skyddsrör

• Monteras enkelt på ventilen med bajonettkoppling

• 1887-4 rekommenderas där aggressivt markförhållande råder

Spindelförlängare 1887, teleskopisk med extra skyddsrör

DN 65 - 400

Standardhylsa DN 80 - 150

Gul standardtopp 1893 med brottgräns 400 Nm

För ventil 1140, 1240, 2255, 2355, 2840/42/44, 2955, 2965 och Aquosus

* Kontrollera ventilens höjd

Spindelförlängare 1887-4, teleskopisk med extra skyddsrör

DN 65 - 400

Standardhylsa DN 80 - 150

Gul standardtopp 1893 med brottgräns 400 Nm

För ventil 1140, 1240, 2255, 2355, 2840/42/44, 2955, 2965 och Aquosus

* Kontrollera ventilens höjd

Ny tillkoppling mellan Ulefos Slussventiler och spindelförlängare 1880

Monteringen görs enkelt genom att först fästa hylsan med sprinten på ventilspindeln. Pressa sedan ned spindelförlängaren på ventilhalsen. Spindelförlängaren låser automatiskt när den kommer i rätt position.

Vid demontering, vrid den gula låsringen åt sidan och lyft upp röret.

Ulefos Slussventiler TILLBEHÖR

MED TILLBEHÖR FÖR TELESKOPISKA SPINDELFÖRLÄNGARE

1889

1. Avlägsna betäckning, skyddsrör, kåpa (garnityr), spindelstång och SMS-hylsa.

2 Mät ventilspindels “fyrkant” och välj ut rätt utbyteshylsa.

3 Borra hål i befintlig ventilspindel, använd utbyteshylsan som mall och borra hål (borr ø 6 mm.)

4. Avlägsna spindelförlängarens standard hylsa och montera vald utbyteshylsa på den samma.

5. Skjut ihop plastadapter 1889 eller 1888 med spindelförlängarens ventilinnerfäste, som tillsammans skjuts upp ca.1 m på skyddsröret.

6. Montera spindelförlängaren på befintlig ventil

7. Sprinta fast hylsan

8. Dra ner plastadaptern över ventilhalsen.

9. Placera den blå märkesbrickan på spindelförlängarens topp. (för att markera ompackad ventil)

10. Montera på betäckning 1830, 1835 eller 1840.

B1

B2 h

Ulefos Slussventiler ROTVÄSKA 1886 & TILLBEHÖR

MED TILLBEHÖR FÖR TELESKOPISKA SPINDELFÖRLÄNGARE

Användning och speciella egenskaper

• Används i samband med reparationer av packboxar och spindelförlängare till befintliga markventiler oavsett fabrikat.

• Lådans innehåll passar till teleskopiska spindelförlängare 1880

Rotväska 1886

Adapter 1889-1

Hylsa 1890 & 1891, galvade

426

426 19 60

426 19 61

426 19 63

426 19 65

Data

Hylsor S-1890,S-1891, S-1895

Konsprint

Segjärn SS 0727

Syrafast stål SS 2343

Blå märkbricka Plast

Storlek

Storlek

Blå märkbricka, markerar reparerad ventil

Servicesats med brickor och sprint

Ulefos Slussventiler

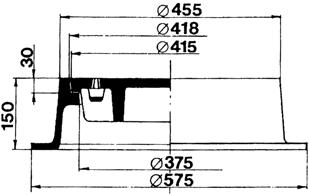

BETÄCKNING 1830 & 1833 & 1835 & 1840

• Användningsområden:

Betäckning över teleskopisk spindelförlängare 1850 och 1880

• Fästas med bajonettkoppling till spindelförlängaren

• Avvinklingsbar 3o

• Den helgjutna enheten har fin design och noggrannhet

• Lock med gummipackning

• Levereras med vit låskopp av plast (ligger i betäckningen)

Betäckning För teleskopiska spindelförlängare 1850/1880

Lock

Användning och speciella egenskaper Teknisk

BETÄCKNING 1830

Rund, segjärn, anpassad för sp.förl. 1850 och 1880

Montering

BETÄCKNING 1833

Rund,segjärn, anpassad för sp.förl. 1850 och 1880

BETÄCKNING 1835

Fyrkantig, segjärn, a npassad för sp.förl. 1850 och 1880

Ansluts till spindelförlängaren genom att man vrider 45 o medsols.

Betäckningens höjd justeras enkelt exempelvis med ett spett.

BETÄCKNING 1840

Rund, segjärn, anpassad för sp.förl. 1850 och 1880

För att erhålla en vibrationsfri betäckning skall kompakt fyllning runt halsen på betäckningen utföras.

Vid montering trycker man ner betäckningen över spindelförlängningens öron, så att locket lyfter.

Vrid sedan 45 o medsols, varvid låskoppen intar sitt läge och betäckningslocket går ner.

Vid eventuell demontering lyftes plastlåskoppen ur betäckningen, som sedan vrids 45 o motsols.

Plombringslock kan användas då man vill “låsa” ventilen i ett önskat läge.

BETÄCKNINGLOCK 1836 OCH 1836-1 Till betäckningar 1830,1833,1835,1840

Segjärn, märkt V, A eller FK

1835

RSK-nr

Ulefos Slussventiler

BETÄCKNING 1830 & 1833 & 1835 & 1840

1842-1: Plomberingslock för 1850/1880

Materialspecifikation

Märkbrickor till 1880

Ulefos Slussventiler

TILLBEHÖR

Dubbelbetäckning 1832

Fyrkantig, segjärn. Anpassad för sp.förl. 1850 och 1880

Lock V (vatten) Lock A (avlopp)

Handratt 1110

Till mjuktätande slussventiler

• Gjutjärn EN 1563 EN-GJS-500-7

• Ytbehandlad med epoxi min. 250 μm

• Färg: Blå, RAL 5017

Rattförlängare till slussventiler 1112

Rostfritt stål

Ulefos Slussventiler

Flänspackning med stålinlägg

EPDM-gummi

Dricksvattengodkända enligt DVGW W270

SS-EN 681-1, SS-EN 1514-1

Till och med DN 200 = PN16

Från DN 250 = PN10

PN16 finns på förfrågan

Flänspackning-Solid. Lång livslängd

Endast för gjutna-/stålflänsar enligt SS-EN 1092-1

Av laminerad glasfiberpolyester med inbyggd tätningsring av silikon Dricksvattengodkända enligt DVGW W270

Tack vare solid kostruktion överbelastas inte tätningen som ligger väl skyddad i spår. Se princip enligt skisser. Lång livslängd

För flänsborrning PN10. PN16 finns på förfrågan Kan kompletteras med isolerade bultar/muttrar/brickor mot galvanisk spänning

Ulefos Slussventiler

TILLBEHÖR

Utbyteshylsa 1895

Segjärn, för ventil 1140 & 1240

Förankringsboja 2816 för 2840. För PVC-rör, PN 10

222

222

Förankringsring 2850 till PEH-rör i slussventil S-2840 (system 3000)

242

242

242

242

242

Nyckeltopp 1893 med brottgräns

Lösa utbytestoppar till slussgarnityr med samma typ av system

Gul och Blå sätts fast med 6 mm insexnyckel

Röd har ingen genomborrning och ska alltid tas loss efter användning

ANVÄND RÖD ENDAST I UNDANTAGSFALL !!!

Gul är standard och räcker i de allra flesta fall utmärkt för slussventiler.

Vid montering dra endast insexskruven till stopp, så att skruven ej sträcks.

Ulefos Slussventiler TILLBEHÖR

Nyckelhylsa 1122

SMS Stand

Nyckeltopp 1852

Segjärn

Nyckeltopp 1852-1

Segjärn, topp utan hylsa är anpassad till alla våra hylsor

Bultset 0110

För PN 10 flänsar

Komplett med bult, bricka och mutter FZV

Visarverk

För Ulefos spindelförlängare typ 1880 och motsvarande

Anpassad för Ulefos betäckningar 1830/1833/1835/1840

60 varv motsvarar helt varv (pil). Röd markering sätts vid

stängd ventil och grön vid fullt öppen

Gul topp med brottgräns 400 Nm

Kan enkelt monteras i efterhand på redan installerad spindelförlängare/betäckning

Ulefos Servisventiler

SERVISVENTIL 2190

Användning och speciella egenskaper

• Användningsområde: Dricksvatten

• Lämpad för markförläggning

• Enkel låsbar bajonettkoppling för spindelförlängare

• Helgummerad sluss EPDM

• O-ringar för spindeltätning

• Inbyggd O-ring som överdelstätning

• Spindel av syrafast stål

• Mycket lågt stängningsmoment

• Saknar fickor och styrspår vilket motverkar igensättning

Servisventil 2190

Med Plasson serie 1 dragfasta kopplingar för vattenledningar av PE (Polyeten)

* Kommer inom kort

Teknisk beskrivning

• Tryckklass: PN 16

• Max arbetstemperatur: +70 oC för ventil eller motsvarande rörtypen

• För dricksvatten +20 oC

• Provtryckta fabrik: Öppen ventil 24 bar. Stängd ventil 17,6 bar

• Undertryck: -0,8 bar

• Spindel: Ej stigande med konisk fyrkant

• Anslutning Plasson Serie 1 instickskopplingar

Karaktäristik

DN/Dy Antal varv öppen/ stängd Ventilens innerdiameter

Materialspecifikation

stängmoment Nm

1  Hus  Avzinkningshärdig mässing

2  Överdel  Avzinkningshärdig mässing

3  Spindel  Syrafast stål. SS142382 EN 10088-3.1.4523

4  Sluss Avzinkningshärdig mässing/EPDM

5  O-ring  Gummi EPDM

6  O-ringar 3st  Gummi EPDM

7  Lagring  Avzinkningshärdig mässing

8  Packning  Gummi EPDM

9  Stödring POM

10  Greppring POM

11  Greppring POM

12 Mutter Polypropylene

Ulefos Servisventiler

SERVISVENTIL 2190 - MONTERINGSANVISNING

Monteringsmöjligheter

Rekommenderad

Tilläggsutrustning

2110 Ratt

1850 Spindelförlängare 1830/1835/1840 Betäckning

Montering

1.

Kapa PE-röret rakt och avgrada rörändan. Kontrollera rören (SS-EN 12201) så de är fria från repor och rengör noga. Markera insticksdjupet på rören. Insticksdjupet är också markerad på själva ventilen.

Möjlig

Möjlig

2.

Vrid och tryck in PE-röret i kopplingen, förbi greppringen och gummitätningen, till rörstoppet. Efter korrekt montering ska märket då vara synligt precis utanför muttern.

Rekommenderas ej

Demontering

1. Använd verktyg typ 1099( RSK 250 63 96) för demontering, fäst verktyget runt yttermuttern och rotera moturs tills muttern lossnar. Avlägsna sedan greppring och packning (se bild).

3. Klart

2. Klart

Ulefos Servisventiler

SERVISVENTIL 2150 & 2152

Användning och speciella egenskaper

• Helgummerad sluss

• O-ringar för spindeltätning

• Inbyggd o-ring som överdelstätning

• Saknar fickor och styrspår vilket motverkar igensättning

Servisventil

2150

Med PRK tryckskruvar PN 16. Med EPDM-gummi för vatten

Servisventil 2152

Med PRK tryckskruvar

PN 16. Med NBR-gummi för avloppsvatten

Teknisk beskrivning

• Tryckklass: PN 16

• Max arbetstemperatur: 20 o C

• Provtryck: Öppen ventil 24 bar, stängd ventil 17,6 bar

• Undertryck: -0,8 bar

• Spindel: ej stigande med konisk fyrkant

• Anslutning: Invändig rörgänga, med PRK tryckskruvar för montering av PEL,PEH- och PEM-rör

• Lämpad för markförläggning

• Enkel låsbar bajonettkoppling för spindelförlängare

• Spindel i syrafast stål

Materialspecifikation

Mått spindeltopp

Karaktäristik

7 22 20 25/32 8 28 20

32/40 8 28 20 40/50 10 38 25 50/63 13 50 30

Ulefos Servisventiler

SERVISVENTIL 2150 & 2152 - MONTERINGSANVISNING

Monteringsmöjligheter

Rekommenderad

Tilläggsutrustning och varianter

Tilläggsutrustning 2110 Ratt 1850 Spindelförlängare 1830-1835-1840 Betäckning

DN/Dy Antal varv öppen/ stängd

Varianter 2151 utan PRK 2160 med PRK/utvändig gänga 2170/2172 med PE-rör 2186 med Esco-sit kopplingar

20/25 7 22 20

25/32 8 28 20

32/40 8 28 20

40/50 10 38 25

50/63* 13 50 30

Teknisk beskrivning

• Användingsområde: Vatten 2150. Avloppsvatten 2152.

• Tryckklass: PN 16

• Max arbetstemperatur: 20 0 C för ventil

1

Kapa röret vinkelrätt, ögonmått räcker. Skär bort eventuella “fransar” på röränden. OBS! Det skall alltid användas stödhylsor i PE-rör enligt producentens IMI Hydronic föreskrifter för PRK

Rekommenderas ej

* Dy 63: Tryckskruv av AMETAL® med kona av Acetalplast. Vid montering; kontrollera att tryckskruven är insmord med fett. Montera rör, skruva tryckskruven helt in mot ventilen. Annars samma montering som andra storlekar

Dy 63

2. Se till att tryckskruven ligger lätt an mot nippelns kona. För in röret till stoppet i nippeln. Se till att röret blir kvar mot stoppet när åtdragningen börjar. Vid behov märk röret med märkkrita eller dylikt.

3. Håll fast nippeln med ett lämpligt verktyg och dra sedan åt tryckskruven med rörtång eller PRK-nyckel tills den ligger helt an mot nippeln.

4. Så här ser det ut inuti PRKkopplingen när den är rätt monterad. Observera att röret ligger an mot stoppet och att tryckskruven är dragen ända in mot nippeln.

Ulefos Servisventiler

SERVISVENTIL 2186

Användning och speciella egenskaper

• Användningsområden: Dricksvatten

• Lämpad för markförläggning

• Enkel låsbar bajonettkoppling för spindelförlängare

• Spindel i syrafast stål

• Helgummerad sluss

• O-ringar för spindeltätning

• Inbyggd o-ring som överdelstätning

• Saknar fickor och styrspår vilket motverkar igensättning

Servisventil 2186

Med Esco-sit Klämringskopplingar anpassade för PE/PVC

Teknisk beskrivning

• Tryckklass: Ventil PN 16, koppling PN 10

• Max arbetstemperatur: 20 o C

• Provtryck: Öppen ventil 24 bar, stängd ventil 17,6 bar

• Undertryck: -0,8 bar

• Spindel: ej stigande med konisk fyrkant

• Anslutning: Invändig rörgänga, med Esco-sit dragfast koppling för montering av PE och PVC-rör

Mått spindeltopp

Materialspecifikation

1 Hus Avzinkningshärdig mässing

2 Överdel Avzinkningshärdig mässing

3 Spindel Syrafast stål. SS142382 EN 10088-3.1.4523

4 Sluss Avzinkningshärdig mässing/EPDM

5 O-ring NBR

6 O-ringar, 3 st. NBR

7 Låsring Avzinkningshärdig mässing

8 Packning Gummi EPDM/avzinkningshärdig mässing

9 Klämring Avzinkningshärdig mässing

10 Låsmutter Avzinkningshärdig mässing

Karaktäristik

Ulefos Servisventiler

SERVISVENTIL 2186 - MONTERINGSANVISNING

Monteringsmöjligheter

Rekommenderad

Tilläggsutrustning och varianter

Tilläggsutrustning

2110 Ratt

1850 Spindelförlängare 1830/1835/1840 Betäckning

Specifikationer

Varianter

2150/2152 Med PRK tryckmutter

2151 Med standard rörgänga

2160 Med PRK/utvändig rörgänga

2170/2172 Med PE-rör

1. Kapa röret rakt och rengör. Fasa rörändan

2. Lossa muttern för att undvika tryck på klämring/tätningsring

3. Markera insticksdjupet (på röret)

4. För in röret i ventilen till det stoppar

5. Mutter dras till låst läge

OBS!

Är det kallt vid monteringstillfället rekommenderas att röret värms upp innan montering, för att låsringen skall få ett bättre fäste.

Rekommenderas ej

Ulefos Servisventiler

SERVISVENTIL 2170 & 2170-1 & 2172

Användning och speciella egenskaper

• Lämpad för markförläggning

• Enkel låsbar bajonettkoppling för spindelförlängare

• Spindel i syrafast stål

• Helgummerad sluss

• O-ringar för spindeltätning

• Inbyggd o-ring som överdelstätning

• Saknar fickor och styrspår vilket motverkar igensättning

• PE-rör inmonterade vid fabrik

• Testad för havsvatten av: Det Norske Veritas, nr R794135/R795019

Servisventil 2170

PN

för vatten

*Med PE-övergång 63/75. Ventilen är av typ 2186

Servisventil 2170-1

Med PE-rör för svetsning

PN 16/6,3. Med EPDM-gummi för vatten

Servisventil 2172

Servisventil med PE-rör för svetsning PN 16/10. Med NBR-gummi för avloppsvatten

Ulefos Servisventiler

SERVISVENTIL 2170 & 2170-1 & 2172

Teknisk beskrivning

• Tryckklass: 2170/PN 16-10,2170-1/PN 16-6,3/2172 PN 16-10

• Max arbetstemperatur: 20 o C

• Provtryck: Öppen ventil 24 bar, stängd ventil 17,6 bar

• Undertryck: -0,8 bar

• Spindel: ej stigande med konisk fyrkant

• Anslutning: PE-rör är monterade och klara för svetsning

Mått spindeltopp

Materialspecifikation

1 Hus Avzinkningshärdig mässing

2 Överdel Avzinkningshärdig mässing

3 Spindel Syrafast stål. SS142382 EN 10088-3.1.4523

4 Sluss Avzinkningshärdig mässing/EPDM/NBR

5 O-ring Gummi NBR

6 O-ringar, 3 st. Gummi NBR

7 Lagring Avzinkningshärdig mässing

8 Tryckskruv Dy 25-50: Acetalplast/Dy 63: Avzinkningshärdig mässing

9 PE-rör PE

10 Krympslang PE

Karaktäristik

Monteringsmöjligheter

Tilläggsutrustning och varianter

Tilläggsutrustning 2110 Ratt 1850 Spindelförlängare 1830/1835/1840 Betäckning

Varianter 2150/2152 med PRK tryckskruv 2151 med invändig rörgänga 2160 med PRK/utvändig rörgänga 2186 med Esco-sit kopplingar

Ulefos Servisventiler

AVTAPPNINGSVENTIL 2155

Användning och speciella egenskaper

• Användningsområde: Vatten

• Lämpad för markförläggning

• Används när man vill tömma utgående anslutningar Stänger och öppnar effektivt genom en 9 0 o vridning

• När ventilen är stängd, tömmer den uppströms liggande anslutningar via ett dräneringshål i ventilhusets undersida och ett borrat hål i ventilens kula

• Kula i syrafast stål, SS2343, A4

• Enkel låsbar bajonettkoppling för spindelförlängare

• Spindel i rostfritt stål, SS2333, A2

Avtappningsventil 2155

Typ XCD

Kulventil med dräneringshål och PRK tryckskruvar

* PRK x utv. gga 1 1/2”

Teknisk beskrivning

• Tryckklass: PN 10

• Max arbetstemperatur: 60 o C

• Kontrolltryck: 0,2- 21 bar

• Spindel: ej stigande med rak fyrkant

• Kula med dränering

• Dräneringshålet: RG 1/8tum(RG6)

• Anslutning: Invändig rörgänga, med PRK tryckskruv för montering av PEL, PEH- och PEM-rör

Mått spindeltopp

*med PRK förminskningsinlägg

Ulefos Servisventiler AVTAPPNINGSVENTIL 2155

Materialspecifikation

1 Hus Avzinkningshärdig mässing

2 Överdel Avzinkningshärdig mässing

3 Spindel Rostfritt stål, SS 2333,A2

4 Spindeltätning PTFE teflon/NBR

5 Kula Syrafast stål, SS 2343, A4

6 Täting kula/hus PTFE teflon

Karaktäristik

Montering och flödesbeskrivning

Ventilen är högerstängande

Öppna ventilen med 1/4 varv vänster (motsols)

Stäng ventilen med 1/4 varv höger (medsols)

Ventil som markförläggs skall placeras på vattengenomsläppligt material med min 10 mm´s kornstorlek och fiberduk

Dräneringshål = RG1/8” inv.

Bricka 1858

Monteras på spindelförlängarens topp

Tilläggsutrustning

2110 Ratt

1850,1850-4 Teleskopiskt spindelförlängare 1854,Spindelförlängare (kapbar)

1830/1835/1840 Betäckning

Flödesriktning

Ulefos Servisventiler

SPINDELFÖRLÄNGARE 1850 & 1850-4

Användning och speciella egenskaper

• Användningsområden: För Ulefos markförlagda servisventiler Dy25-63, 2170 Dy75, 2155(XCD) Dy32 och slussventiler DN40-50

• Lämpad för markförläggning

• Teleskopiskt utförande som förenklar justering till önskad längd, via en lätt vridning i sidled av det övre teleskopsröret

• Monteras enkelt på ventilen med bajonettkoppling

• 1850-4 rekommenderas där aggressivt markförhållande råder

• Passar även AVK och Isiflo med norsk topp

Spindelförlängning

1850 teleskopisk - Galvaniserat stål

För ventil 2150/2152, 2160, 2170/2172, 2155, 2186

Spindelförlängning

1850-4 teleskopisk - Syrafast stål A4

För ventil 2150/2152, 2160, 2170/2172, 2155, 2186

Teknisk beskrivning

• 1850: Galvaniserat stål

• 1850-4: Syrafast stål, A4

Ulefos Servisventiler

SPINDELFÖRLÄNGARE 1850 & 1850-4

Materialspecifikation

1 Spindeltopp Segjärn EN 1563 EN-GJS -400-15

2 Fästöron PP-plast

3 Övre skyddsrör PP-plast 44 x 50 mm

4 Övre spindelstång Förzinkat/syrafast stål EN 10088-3/1.4404

5 Styrhylsa Förzinkat/syrafast stål EN 10088-3/1.4404

6 Nedre skyddsrör PP-plast 50 x 56 mm

7 Nedre spindelstång Förzinkat stål/syrafast stål EN 10088-3/1.4404

8 Saxsprint Syrafast stål EN 10088-3/1.4404

9 Spindelhylsa Segjärn EN 1563 EN-GJS-400-15/syrafast stål EN 10088-3/1.4404

10 Bajonettfäste PP-plast

11 Låshake PP-plast

Montering

• Demontera transportlocket

• En extra låsning kan utföras mellan spindeltopp och hylsa via medsänd saxsprint

• Saxsprint används alltid i samband med 2150/2152, 2151, 2160, 2170/2172, 2186 (Dy25-63) 2155 XCD (Dy32), 1140 och 1240 (DN40-50)

Vrid det nedre skyddsröret 45 medsols över ventilens hals

Demontering

• Bryt ut låshaken (11) och vrid det nedre skyddsröret 45 ˚ motsols

Demontera saxsprinten

Tilläggsutrustning

1850-0 Avstängningsnyckel

1855 Spindelförlängningsförlängare 1851 Reprör 1851-28 Reptopp

Ulefos Servisventiler

SPINDELFÖRLÄNGNINGSFÖRLÄNGARE

1855

Användning och speciella egenskaper

• Används där den nergrävda spindelförlängaren har blivit för kort

• Spindelförlängningsförlängaren fästes på befintlig spindelförlängare, genom att borra hål i befintlig spindeltopp och montera saxssprint/sprint. Därefter trycks skyddsrörsfästet ner över befintliga fästöron

• Betäckningarna 1830/1835/1840 kan monteras direkt på spindelförlängningsförlängaren.

Spindelförlängningsförlängare 1855 teleskopisk

Teknisk beskrivning

Spindelförlängningsförlängare till teleskopisk spindelförlängare 1850

Materialspecifikation

6 Skyddsrörfäste PP-plast

7 Sprint Syrafast stål EN 10088-3.4404

Ulefos Servisventiler TILLBEHÖR

Spindelförlängning

1857 teleskopisk - Galvaniserat stål, och extra skyddsrör

För ventil 2150/2152, 2160, 2170/2172, 2155, 2186

Spindelförlängning

1857-4 teleskopisk - Syrafast stål, A4 och extra skyddsrör

För ventil 2150/2152, 2160, 2170/2172, 2155, 2186

Reptopp 1851 och 1851-4

För 1850 och 1850-4 m/syrafast stål, A4

Reprör (överdel) 1851 och 1851-4

För 1850 och 1850-4 m/syrafast stål, A4

Spindelförlängning

1854 fast längd, kapbar

För ventil 2150, 2160, 2170/71, 2155, 2186

Ulefos Servisventiler

TILLBEHÖR & BETÄCKNING 1830 & 1833 & 1835 & 1840

Ulefos Servisventiler

BETÄCKNING 1830 & 1833 & 1835 & 1840

Användning och speciella egenskaper

• Användningsområden:

Betäckning över teleskopisk spindelförlängare 1850 och 1880

• Fästas med bajonettkoppling till spindelförlängaren

• Avvinklingsbar 3o

• Den helgjutna enheten har fin design och noggrannhet

• Lock med gummipackning

• Levereras med vit låskopp av plast (ligger i betäckningen)

Betäckning För teleskopiska spindelförlängare 1850/1880

Lock

BETÄCKNING 1830 Rund, segjärn, anpassad för sp.förl. 1850 och 1880

Montering

BETÄCKNING 1833 Rund,segjärn, anpassad för sp.förl. 1850 och 1880

BETÄCKNING 1835 Fyrkantig, segjärn, a npassad för sp.förl. 1850 och 1880

Ansluts till spindelförlängaren genom att man vrider 45 o medsols.

Betäckningens höjd justeras enkelt exempelvis med ett spett.

BETÄCKNING 1840 Rund, segjärn, anpassad för sp.förl. 1850 och 1880

För att erhålla en vibrationsfri betäckning skall kompakt fyllning runt halsen på betäckningen utföras.

Vid montering trycker man ner betäckningen över spindelförlängningens öron, så att locket lyfter.

Vrid sedan 45 o medsols, varvid låskoppen intar sitt läge och betäckningslocket går ner.

Vid eventuell demontering lyftes plastlåskoppen ur betäckningen, som sedan vrids 45 o motsols.

Plombringslock kan användas då man vill “låsa” ventilen i ett önskat läge.

BETÄCKNINGLOCK 1836 OCH 1836-1 Till betäckningar 1830,1833,1835,1840

Segjärn, märkt V, A eller FK

1835

RSK-nr

Ulefos Servisventiler TILLBEHÖR

Avstängningsnyckel 1850-0

För servisventiler och spindelförlängare

Med spets för att öppna lock i betäckning.

Stag 1846

Aluminium

Dubbelbetäckning 1832

Fyrkantig, segjärn. Anpassad för sp.förl. 1850 och 1880

Lock V (vatten) Lock A (avlopp)

Rotbetäckning 1845-2

Teleskopisk,fyrkantig, segjärn/PP-plast med lock, dim 113 mm

Lägesindikeringsbricka-1858

Till 2155 XCD

Handratt 2110

Till servisventiler

• Stål

• Ytbehandlad med elektroniskt påfört polyester-epoxi

• Färg: Svart

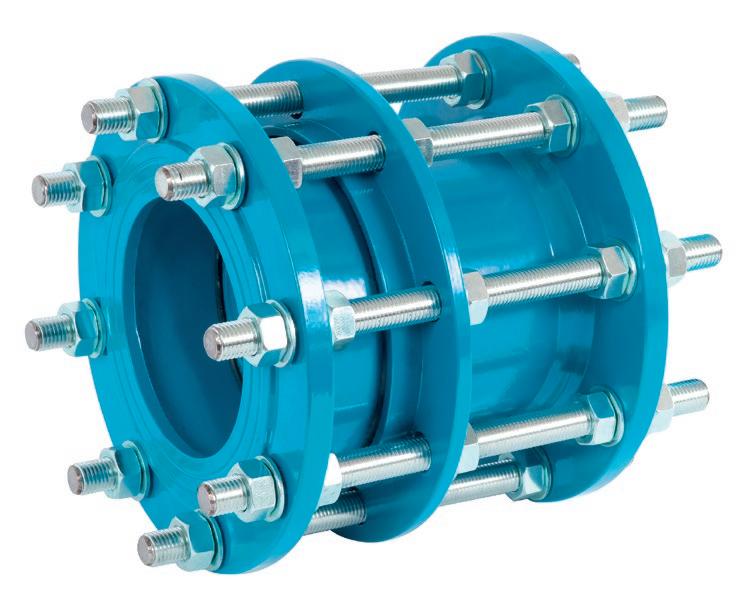

Ulefos Montagebox

Ulefos Montagebox är konstruerad för att förenkla montering och demontering av t.ex. ventiler och pumpar vid utbyten, inspektion eller underhåll av delar i ett rörsystem.

• PN10 eller PN16

• Dimensioner från DN40 till DN1800 (PN16 upp till DN1400)

• Som standard är den justerbara bygglängden +/- 25 mm

• Tillverkade av segjärn med utvändig och invändig epoxy-beläggning min 250 my enligt GSK. Finns även som alternativ av rostfritt stål SS2333 eller syrafast stål SS2343

• Gängstänger samt muttrar och brickor är tillverkade av rostfritt stål. Finns även som alternativ av varmgalvaniserat stål

• Packning av EPDM-gummi

Ulefos Montagebox Typ PZ PN10

Andra dimensioner på förfrågan

Ulefos VJ Montagebox

LÄTTMONTERAD TYP

nyhet

Ulefos VJ Montagebox, lättmonterad typ

Dragfast

Flänsborrning PN10

Rostfria syrafasta bultar A4

Packning EPDM dricksvattengodkänd

Färre gängstänger än flänshål

Packningen komprimeras oberoende av gängstängerna

Kontakta oss angående större dimensioner alternativt flänsborrning PN16

Alla våra segjärnsprodukter tillverkas på Ulefos Jernværk i Norge.

Segjärn är mycket slitstarkt och tål hög belastning. Segjärnsbetäckningar är godkända och tredjepartscertifierade enligt EN124-2 och levereras omålade, för minskat utsläpp.

Ulefos Vridspjällventiler

DUBBELEXCENTRISKA

• Mjuktätande vridspjällventiler enligt DIN 593

• DVGW märkning: NW-6201AT2574

• Media vatten och dricksvatten upp till +50°C

• Epoxy ytbeläggning certifiering enligt GSK

• Finns även som alternativ med invändig emalj

• Flänsar enligt EN 1092-2, PN10/16

• Bygglängd GR 14 enligt EN 558

• Fläns för montering av don och växel enligt DIN ISO 5211

• Kombinationsmöjlighet för olika manövreringar som handratt, elektriskt don och rostfri spindelförlängning med och utan visarverk

• Dubbelexcentriskt spjäll

• Lager till spjäll i stål belagt med bronsgrafit och PTFE, som inte kommer i kontakt med media. Mycket goda glidegenskaper gör att spjället kan manövreras med ett lågt moment

• Spjällskiveaxel är försedd med flera O-ringar och stödda av bussningar, vilket säkerställer att spjället hålls stadigt på plats utan galvaniska spänningar

• Spjället har en profilerad tätningsring och justerbar pressring. Tack vare optimal geometri blir tätningen utsatt för minimal nötning

• Kan monteras i mark

• Andra dimensioner finns på förfrågan

Ulefos Vridspjällventiler

SPINDELFÖRLÄNGARE

Spindelförlängare med visarverk, teleskopisk

För Ulefos Vridspjällventiler DN250-1200

Anpassat för Ulefos betäckningar 1830/1833/1835/1840

Inkl flänsförband 4st M10

Fläns

Spindelförlängare med visarverk, teleskopisk med extra skyddsrör

För Ulefos Vridspjällventiler DN250-1200

Anpassat för Ulefos betäckningar 1830/1833/1835/1840

Inkl flänsförband 4st M10

Fläns och spindelhylsa anpassad för ISO-topp Ø20mm

Gul standardtopp 1893 med brottgräns 400 Nm

Ulefos Jernværk AS – Norge

Holden Jernværk grundades 1657 och bytte namn till Ulefos Jernværk efter att Diderik Cappelen köpte gjuteriet 1835. Ulefos Jernværk är en av Norges äldsta och mest traditionsrika företag och har genom tiderna producerat olika kvalitetsprodukter, bl. a de kända järnkaminerna. Produktion av gatugods startade 1952 och är idag det viktigaste produktområdet. Ulefos Jernværk AS finns i orten Ulefoss och tillverkar gatugods i segjärn.

Ulefos Niemisen Valimo OY Finlands enda gatugodsgjuteri etablerades 1928 och blev en del av Cappelen Gruppen 1999. Gjuterier producerar gatugodsprodukter i gråjärn. Niemisen Valimo OY finns i Harjavalta.

Ulefos gjuteri i Norge

Ulefos gjuteri i Finland

Carbon footprint

Utsläpp av växthusgaser har varit ett omdebatterat ämne under ett antal år. Det mesta tyder på att vårt utnyttjande av fossila bränslen har en negativ påverkan på jordens klimat och att vi i framtiden behöver se över hur vi producerar och använder vår energi.

Från och med 2012 har Ulefos Järnverk valt att redovisa ett antal brunnsbetäckningar som i minsta möjligaste mån påverkar utsläpp av växthusgaser.

Du som kund som vill vara klimatsmart, och lämna ett så litet fotavtryck som möjligt beträffande klimatpåverkan, ber vi att titta efter betäckningar i vår katalog med en ”Carbon footprint”-etikett.

Ulefos Järnverk har unika förutsättningar att hålla nere utsläppen av växthusgaser.

Utsläpp av CO2 från förbrukning av energi är 0 eftersom fabriken har ett eget vattenkraftverk som förser produktionen. Det sammanlagda utsläppet av CO2 från produktionen är så liten som 48 gram per kilo smält järn. Transporten från fabrik till Göteborg medför ett utsläpp av CO2 på 95 gram per kilo järn. Alla värden är framtagna i samarbete med oberoende institut.

Exempel:

CO2 utsläpp för flytande BETÄCKNING A6/600, med vikt 102 kg från Ulefos Järnverk

Produktion

4,90 kg CO2 (*48 kg CO2 per ton järn)

Transport 9,63 kg CO2 (till Göteborg)

Samlad dokumenterad miljöbelastning 14,53 kg CO2

*Beräkningar från gjuteriföreningen i Sverige visar att ett genomsnitt av de tio bästa gjuterierna i Europa, med kupolugnsdrift, har ett utsläpp i produktionen på 330 kg CO2 per ton smält järn, d. v. s. drygt 6 ggr högre utsläpp än Ulefos Järnverk.

ODIN A6 EXTRA

• För de tuffaste gatorna

• Extra lång livslängd

• Extra slitstarkt halkskydd

• Omslutande packning

• Kompatibel med underhållslock

• Tre låsaramar, öppnas lätt med KK-15 öppningsverktyg

Typer och belastningsklasser

Fast

Monteras på brunnen, justeras i rätt höjd med passdel

Flytande

Monteras i brunnen och justeras sedan i rätt höjd genom att lyfta ramen

Teleskopisk

Monteras på brunnen och justeras sedan i rätt höjd genom att lyfta den övre ramen

BELASTNINGSKLASSER ENLIGT EUROPEISK, TILLIKA SVENSK STANDARD SS-EN124: 2015

GRUPP 1 - 15 KN

Trafikområden som enbart kan användas av fotgängare och cyklister.

GRUPP 2 - 125 KN

Gångvägar, gångtrafikområden och därmed jämförbara områden, bilparkeringar eller parkeringsdäck.

GRUPP 4 - 400 KN

Körbanor (inkl. gågata), hårdgjord vägren och parkeringsområden, för alla typer av vägfordon.

GRUPP 5 - 600 KN

Trafikområde som utsätts för högt hjultryck, såsom hamnar och flygfält.

GRUPP 3 - 250 KN

För betäckningar till dagvattenbrunnar placerade i rännstensområdet, vilket område mätt från kanstenskanten sträcker sig 0,5 m ut i körbanan och 0,2 m in mot gångbanan.

P

GRUPP 6 - 900 KN

Trafikområde som utsätts för särskilt högt hjultryck, såsom trafikflygplatser.

F900

Monteringsanvisningar för Ulefos Fasta betäckningar

Grundregler vid montering

• Den fasta betäckningen placeras direkt på betongkonan eller på passdelar.

• Rengör först utrymmet runt om ramen. Överbeläggningen skall ha full kontakt runt hela betäckningen.

• Fasta betäckningar skall enligt Anläggnings-AMA placeras 5-10 mm under färdig överbeläggning.

Goda råd

Eftersom brunn med fast betäckning är en konstruktion som inte kan ta upp sättningar rekommenderas fasta betäckningar endast på områden med låg trafikintensitet och låga hastigheter, t ex gågator, kullerstensgator, parkeringar, trottoarer etc.

Kontroll

I anläggningar med uttalat kvalitetskrav skall installationen alltid kontrolleras innan arbetet godkänns.

Följande punkter bör särskilt beaktas:

• att överbeläggningen har full kontakt runt hela betäckningen

• att allt ovidkommande material har tagits bort mellan ram och lock (galler)

Monteringsanvisningar för Ulefos Flytande betäckningar

Grundregler vid montering

• Flytande betäckningar skall ”flyta” i min. 10 cm. asfalt.

• Rengör först utrymmet under ramens fläns och in mot halsen. Asfalten skall ha full kontakt runt hela betäckningen.

• Flytande betäckningar skall vältas ned i den varma asfaltmassan och packas enligt de föreskrifter som gäller för beläggningen i övrigt.

• Flytande betäckningar skall alltid flyta jämnt med beläggningens överkant.

Nödvändiga förberedelser

Brunnen bör byggas så det blir möjligt att utnyttja lika mycket av justeringsmånen såväl uppåt som nedåt.

Goda råd

Använd skrapringar (dessa finns till betäckningar med hals Ø 640, 600 och 400 mm) ! Skrapringen hindrar grus och asfalt från att tränga ned mellan brunnens innerkant och betäckningens hals under anläggningstiden.

Kontroll

I anläggningar med uttalat kvalitetskrav skall installationen alltid kontrolleras innan arbetet godkänns.

Följande punkter bör särskilt beaktas:

• att ramen ej kan vicka i beläggningen

• att ramen flyter väl i beläggningen

• att allt ovidkommande material har tagits bort mellan ram och lock (galler)

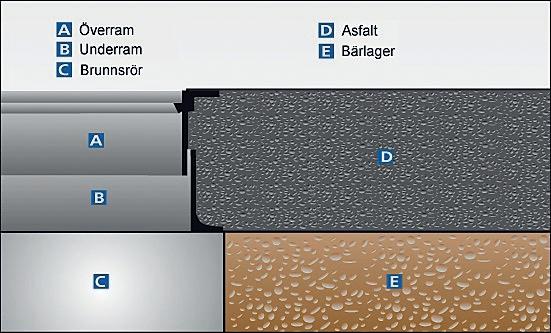

Monteringsanvisningar för Ulefos Teleskopiska betäckningar

Grundregler vid montering

• Överramen skall ”flyta” i min. 10 cm. asfalt.

• Rengör först utrymmet under överramens fläns och in mot halsen.

Asfalten skall ha full kontakt runt hela betäckningen.

• Teleskopiska betäckningar skall vältas ned i den varma asfaltmassan och packas enligt de föreskrifter som gäller för beläggningen i övrigt.

• Teleskopiska betäckningar skall alltid flyta jämnt med beläggningens överkant.

Nödvändiga förberedelser

Brunnen bör byggas så det blir möjligt att utnyttja lika mycket av justeringsmånen såväl uppåt som nedåt.

Viktigt att tänka på

Överramen får efter installation EJ vila mot underramen. Överramen bör höjas över underramen så att halva justeringsmånen utnyttjas.

Kontroll

I anläggningar med uttalat kvalitetskrav skall installationen alltid kontrolleras innan arbetet godkänns.

Följande punkter bör särskilt beaktas:

• att överramen ej kan vicka i beläggningen

• att överramen flyter väl i beläggningen

• att allt ovidkommande material har tagits bort mellan ram och lock (galler)

ULEFOS LOGO LOCK

• Skräddarsydda logo lock

• När du verkligen vill synas

• Logo med 3D effekt och djup

• Marknadsföring som varar länge

• För kommuner, företag och organisationer

• Kontakta oss så tar vi fram ett snyggt förslag

Ulefos Gatugods FASTA BETÄCKNINGAR

Fast fyrkantig betäckning för brunn med dagöppning 1000 mm

• Dolda gångjärn

• 4 st låsbultar som enkelt går att byta ut

• 2 st dämpare för smidig öppning och stängning av lock.

• Packning i anliggningsytan mellan ram och lock samt i bulthålen gör betäckningen vattentät

• Körbar, klass D400 enligt SS-EN 124:2015

• Tillverkat av varmgalvat stål

Dämpare

Fast fyrkantig betäckning komplett med lock

För brunn med dagöppning 1000 Varmgalvat stål

Andra dimensioner på förfrågan

Ulefos Gatugods

NEDSTIGNINGSBRUNNAR NB

Fast rund betäckning komplett med lock För brunn med dagöppning 800

Fast kvadratisk betäckning komplett med lock För brunn med dagöppning 640/600

* Observera vid anläggning! Eftersom ramen har ihåligheter krävs det att hela ramen ligger mot ett fast underlag, typ betong, eller att ihåligheterna som inte ligger an mot fast underlag fylls med betong/cement innan montering. I övrigt gäller monteringsanvisningar för Ulefos fasta betäckningar.

Flytande kvadratisk betäckning komplett med lock

För brunn med dagöppning 800

Ulefos Gatugods

FLYTANDE

BETÄCKNINGAR - SEGJÄRN

Flytande rund betäckning komplett med lock För brunn med dagöppning 800

Ergo Odin flytande rund betäckning komplett med lock, omslutande packning För brunn med

Ulefos Gatugods FLYTANDE BETÄCKNINGAR - SEGJÄRN

NEDSTIGNINGSBRUNNAR NB

Odin Extra flytande rund betäckning komplett med lock, omslutande

Flytande rund betäckning komplett med

Flytande kvadratisk betäckning komplett med lock För brunn

Ulefos Gatugods

FLYTANDE BETÄCKNINGAR - SEGJÄRN

NEDSTIGNINGSBRUNNAR NB

Ergoline flytande rund betäckning komplett med lock, pågjuten packning För

Ergo Odin flytande rund betäckning komplett med lock, omslutande packning För brunn med dagöppning 625

Flytande rund betäckning komplett med lock För brunn med dagöppning 600

Ulefos Gatugods FLYTANDE BETÄCKNINGAR - SEGJÄRN

NEDSTIGNINGSBRUNNAR NB

Ergoline flytande rund betäckning komplett med lock För brunn med dagöppning 600

Odin Extra flytande rund betäckning komplett med lock, omslutande packning

Ulefos Gatugods

FLYTANDE

BETÄCKNINGAR - SEGJÄRN

TILLSYNSBRUNNAR TB

Flytande rund betäckning komplett med lock

För brunn med dagöppning 500

Flytande

Flytande kvadratisk betäckning komplett med lock

För brunn med dagöppning 400

Ulefos Gatugods

FLYTANDE BETÄCKNINGAR - SEGJÄRN

TILLSYNSBRUNNAR TB

Flytande rund betäckning komplett med lock För plastbrunn di 315

RENSBRUNNAR RB

Flytande rund betäckning komplett med lock För brunn med dagöppning 300

Flytande kvadratisk betäckning komplett med lock För brunn med dagöppning 300

Ulefos Gatugods

FLYTANDE BETÄCKNINGAR - SEGJÄRN

RENSBRUNNAR RB

Flytande rund betäckning komplett med lock För brunn med dagöppning 225

DAGVATTENBRUNNAR DRB

Fast fyrkantig betäckning komplett med galler För PVC-rör dy 200 muffända

Flytande rund betäckning komplett med galler För brunn med dagöppning 800

Ulefos Gatugods

FLYTANDE BETÄCKNINGAR - SEGJÄRN

DAGVATTENBRUNNAR DRB

Flytande rund betäckning komplett med galler För brunn med dagöppning 640

Flytande rund betäckning komplett med galler För brunn med dagöppning 600

Flytande rund betäckning komplett med galler För brunn med dagöppning 600

Ulefos Gatugods

FLYTANDE

BETÄCKNINGAR - SEGJÄRN

DAGVATTENBRUNNAR DRB

Flytande fyrkantig betäckning komplett med galler För brunn med dagöppning 500

Flytande fyrkantig betäckning komplett med galler För brunn med dagöppning 400

Flytande rund betäckning komplett med galler För brunn med dagöppning 400

Ulefos Gatugods

FLYTANDE BETÄCKNINGAR - SEGJÄRN

DAGVATTENBRUNNAR DRB

Flytande rund betäckning komplett med galler

För brunn med dagöppning 300

Flytande rund betäckning komplett med galler

För plastbrunn di 315

Flytande fyrkantig betäckning komplett med galler

För plastbrunn di 315

Monteras på teleskoprör typ Wavin

Ulefos Gatugods

FLYTANDE BETÄCKNINGAR - SEGJÄRN

DAGVATTENBRUNNAR DRB

Flytande fyrkantig betäckning komplett med galler

För brunn med dagöppning 300

Flytande fyrkantig betäckning komplett med galler

För brunn med dagöppning 200

Flytande fyrkantig betäckning komplett med galler

För brunn med dagöppning 150

Ulefos Gatugods

TELESKOPISKA BETÄCKNINGAR - SEGJÄRN

NEDSTIGNINGSBRUNNAR

Ergoline teleskopisk rund betäckning komplett med lock För brunn med dagöppning 640/600

Ergo Odin teleskopisk rund betäckning komplett med lock, omslutande packning För brunn med dagöppning 640/600

Ulefos Gatugods TELESKOPISKA BETÄCKNINGAR - SEGJÄRN

NEDSTIGNINGSBRUNNAR NB

Odin Extra teleskopisk rund betäckning komplett med lock, omslutande packning För brunn med dagöppning 640/600

Teleskopisk rund betäckning komplett med lock, omslutande packning För brunn med dagöppning 400

Ulefos Gatugods

TELESKOPISKA BETÄCKNINGAR - SEGJÄRN

TILLSYNSBRUNNAR TB

Teleskopisk rund betäckning komplett med lock

För brunn med dagöppning 400

RENSBRUNNAR TB

Teleskopisk rund betäckning komplett med lock

För brunn med dagöppning 300

Ulefos Gatugods

TELESKOPISKA

BETÄCKNINGAR - SEGJÄRN

DAGVATTENBRUNNAR DRB

Teleskopisk kantstensbetäckning

För brunn med dagöppning 640

Teleskopisk rund betäckning komplett med galler För brunn med dagöppning 640/600

705

Teleskopisk fyrkantig betäckning komplett med galler

För brunn med dagöppning 500

Ulefos Gatugods

TELESKOPISKA

BETÄCKNINGAR - SEGJÄRN

Teleskopisk fyrkantig betäckning komplett med galler För brunn med dagöppning 500

* Passar även standard teleskopisk A2 underram

Teleskopisk fyrkantig betäckning komplett med galler För brunn med dagöppning 400

* Passar även standard teleskopisk A1 underram

Ulefos Gatugods

TELESKOPISKA

BETÄCKNINGAR - SEGJÄRN

DAGVATTENBRUNNAR DRB

Teleskopisk fyrkantig kantstensbetäckning För brunn med dagöppning 400

Teleskopisk fyrkantig kantstensbetäckning För brunn med dagöppning 400

Teleskopisk fyrkantig kantstensbetäckning För brunn med dagöppning 300

Ulefos Gatugods

TELESKOPISKA

BETÄCKNINGAR - SEGJÄRN

DAGVATTENBRUNNAR DRB

Teleskopisk fyrkantig kantstensbetäckning

För betongrör 150 eller plaströr 160

Flytande fyrkantig kantstensbetäckning

För brunn med dagöppning 300

*Lokalt Omhändertagande av Dagvatten

Ulefos Gatugods

KUPOLSILAR FÖR DIKESBRUNNARR - SEGJÄRN

Kupolsil För betongkona 640

Kupolsil För betongkona 640

Kupolsil

För betongrör 600 och DV-rör Di 600

Kupolsil

För betongrör 500 och DV-rör Di 500

Ulefos Gatugods

KUPOLSILAR FÖR DIKESBRUNNAR - SEGJÄRN

Kupolsil

För betongrör 500 och muffända på betongrör 400

Kupolsil

För betongrör 500 och muffända på betongrör 400

Kupolsil

För betongrör 400 och DV-rör Di 400

Kupolsil

För betongrör 300

Ulefos Gatugods

FJÄRRVÄRMEBETÄCKNINGAR

- SEGJÄRN

Fast rund betäckning komplett med

Ulefos Gatugods

FJÄRRVÄRMEBETÄCKNINGAR -

SEGJÄRN

FASTA BETÄCKNINGAR - FJÄRRVÄRMEBRUNNAR

Fast rund betäckning komplett med lock märkt FV För brunn med dagöppning 300

Flytande rund betäckning komplett med lock märkt FV För brunn med dagöppning 800

Flytande rund betäckning komplett

För brunn

Ulefos Gatugods

FJÄRRVÄRMEBETÄCKNINGAR

- SEGJÄRN

Ulefos Gatugods

FJÄRRVÄRMEBETÄCKNINGAR

- SEGJÄRN

FLYTANDE BETÄCKNINGAR - FJÄRRVÄRMEBRUNNAR

Flytande rund betäckning komplett med lock märkt FV För brunn med dagöppning 600

Ulefos Gatugods

FJÄRRVÄRMEBETÄCKNINGAR - SEGJÄRN

FLYTANDE BETÄCKNINGAR - FJÄRRVÄRMEBRUNNAR

Flytande rund betäckning komplett med lock märkt FV För brunn med dagöppning 225

TELESKOPISKA

Teleskopisk rund betäckning komplett med lock märkt FV För brunn med dagöppning 640/600

Teleskopisk rund betäckning komplett med lock märkt FV För brunn med dagöppning 400

Ulefos Gatugods

KABELBRUNNSBETÄCKNINGAR

- SEGJÄRN

Betäckning för kabelbrunn

Med en sektion/fyrkantlock

För dagöppning 700x730 mm RSK-nr

Betäckning för kabelbrunn

Med två sektioner/fyrkantlock (2 st)

För dagöppning 700x1400 mm

Betäckning för kabelbrunn

Med tre sektioner/fyrkantlock (3 st)

För dagöppning 700x2100 mm

Ulefos Gatugods

KABELBRUNNSBETÄCKNINGAR - SEGJÄRN

Betäckning för kabelbrunn

Med en sektion/trekantlock (2 st)

För dagöppning 700x730 mm

Betäckning för kabelbrunn

Med två sektioner/trekantlock (4 st)

För dagöppning 700x1400 mm

Betäckning för kabelbrunn

Med tre sektioner/trekantlock (6 st)

För dagöppning 700x2100 mm

Låsbart trekantlock

Förberett för

Ulefos Gatugods

KOMBIBETÄCKINGAR - FLYGPLATSBELYSNING

- SEGJÄRN

Kombibetäckningar för kabelbrunn

Med 1,2,3 sektioner/trekantlock (2,4,6 st)

För dagöppning 700x730, 700x1400, 700x2100 mm

Flytande kombibetäckning komplett med belysningsfäste För brunn med dagöppning 400

RSK-nr

Ulefos Gatugods

Flytande betäckning komplett med lock För avstängningsventil

Teleskopisk betäckning komplett med lock För brandpost RSK-nr

Flytande betäckning komplett med lock För servisventil

Flytande betäckning komplett med lock För servisventil

Ulefos Gatugods

TÄTA BETÄCKNINGAR

DENSUS - SEGJÄRN

Täta betäckningar Densus

Densus-betäckningarna är täta mot inläckande vatten, oljor m.m, och besvärande lukt. Locket är gummipackat och försett med täta spetthål och nyckelhål. Levereras med oljebeständig packning. Använd tätningsmassa mellan underram och brunnskona. På teleskopiska betäckningar utan O-ringspackade innerlock får man vid ev. behov täta spalten mellan underram och överram.

Densus fast rund betäckning komplett med lock För brunn med dagöppning 640/600

Densus teleskopisk rund betäckning komplett med lock För brunn med dagöppning 640/600

Ulefos Gatugods

TÄTA BETÄCKNINGAR DENSUS - SEGJÄRN

Täta betäckningar Densus

Densus-betäckningarna är täta mot inläckande vatten, oljor m.m, och besvärande lukt. Locket är gummipackat och försett med täta spetthål och nyckelhål. Levereras med oljebeständig packning. Använd tätningsmassa mellan underram och brunnskona. På teleskopiska betäckningar utan O-ringspackade innerlock får man vid ev. behov täta spalten mellan underram och överram.

Densus 2 teleskopisk rund betäckning komplett med lock För

640/600

Densus 3 teleskopisk rund betäckning komplett med lock För brunn med dagöppning 800

Ulefos Gatugods

TÄTA BETÄCKNINGAR

DENSUS - SEGJÄRN

Densus A6 teleskopisk rund betäckning komplett med lock För brunn med dagöppning 640/600 Med gummipackning mellan överram och underram

Ulefos Denus A6 är en komplett teleskopisk betäckning med pågjuten packning och o-ring i locket. Dessutom har Densus A6 en robust oljebeständig gummipackning mellan över och underram.

• Komplett Densus A6 betäckning - RSK 702 54 31

• Komplett Densus A6 betäckning märkt FV - RSK 702 54 32

• Smidig och enkel öppning av locket med Ulefos KK-15

• Öppningsverktyg - RSK 705 99 92

Ulefos Gatugods

BETÄCKNINGAR F 900 - SEGJÄRN

Flytande rund betäckning komplett med lock

För brunn med dagöppning 800

Flytande rund betäckning komplett med lock

För brunn med dagöppning 640

Flytande rund betäckning komplett med galler

För brunn med dagöppning 640

Flytande rund betäckning komplett med lock

För brunn med dagöppning 600

Finns även med galler (50301141)

Ulefos Gatugods

BETÄCKNINGAR

F 900 - SEGJÄRN

Teleskopisk fyrkantig betäckning komplett med galler För brunn med dagöppning 400

Betäckning för kabelbrunn

Med en sektion/trekantlock (2 st)

För betongöppning 700x730 mm

Betäckning för kabelbrunn

Med två sektioner/trekantlock (4 st)

För betongöppning 700x1400 mm

Betäckning för kabelbrunn

Med tre sektioner/trekantlock (6 st)

För betongöppning 700x2100 mm

Ulefos Gatugods

FASTA BETÄCKNINGAR - GRÅJÄRN

Ulefos Gatugods

FASTA BETÄCKNINGAR - GRÅJÄRN

DAGVATTENBRUNNAR DRB

Fast rund betäckning komplett med galler

För brunn med dagöppning 640/600

Fast fyrkantig betäckning komplett med galler För brunn med dagöppning 500

Fast fyrkantig betäckning komplett med galler För brunn med dagöppning 400

Ulefos Gatugods

FLYTANDE

BETÄCKNINGAR - GRÅJÄRN

NEDSTIGNINGSBRUNNAR NB

Flytande rund betäckning komplett med lock För brunn med dagöppning 640

Flytande rund betäckning komplett med lock För

600

TILLSYNSBRUNNAR TB

Flytande rund betäckning komplett med lock För

600

Ulefos Gatugods

FLYTANDE BETÄCKNINGAR - GRÅJÄRN

TILLSYNSBRUNNAR TB

Flytande rund betäckning komplett med lock För brunn med dagöppning 400

RENSBRUNNAR RB

Flytande rund betäckning komplett med lock För brunn med dagöppning 225

Ulefos Gatugods

FLYTANDE BETÄCKNINGAR - GRÅJÄRN

DAGVATTENBRUNNAR DRB

Flytande rund betäckning komplett med galler

För brunn med dagöppning 640

Flytande rund betäckning komplett med galler

För brunn med dagöppning 600

Flytande fyrkantig betäckning komplett med galler

För brunn med dagöppning 400

Flytande fyrkantig betäckning komplett med galler

För brunn med dagöppning 400

Ulefos Gatugods

TELESKOPISKA

BETÄCKNINGAR - GRÅJÄRN

NEDSTIGNINGSBRUNNAR NB

TILLSYNSBRUNNAR

TB

RENSBRUNNAR

RB

Teleskopisk rund betäckning komplett med lock För brunn med dagöppning 300

Teleskopisk rund betäckning komplett med lock För brunn med dagöppning 225

Ulefos Gatugods

TELESKOPISKA

BETÄCKNINGAR - GRÅJÄRN

DAGVATTENBRUNNAR DRB

Teleskopisk rund betäckning komplett med galler För brunn med dagöppning 640/600

Teleskopisk fyrkantig betäckning komplett med galler För

Teleskopisk fyrkantig betäckning komplett med galler För brunn med dagöppning 400

Ulefos Gatugods

KUPOLSILAR

FÖR DIKESBRUNNAR - GRÅJÄRN

Kupolsil

Ulefos Gatugods

FJÄRRVÄRMEBETÄCKNINGAR

- GRÅJÄRN

FASTA BETÄCKNINGAR - FJÄRRVÄRMEBRUNNAR

Fast rund betäckning

komplett med lock märkt FV

För brunn med dagöppning 640/600

Fast rund betäckning

komplett

FV För

Fast

Ulefos Gatugods

FJÄRRVÄRMEBETÄCKNINGAR

- GRÅJÄRN

FASTA BETÄCKNINGAR - FJÄRRVÄRMEBRUNNAR

Fast rund betäckning komplett med lock märkt FV För brunn med dagöppning 225

FLYTANDE BETÄCKNINGAR - FJÄRRVÄRMEBRUNNAR

Ulefos Gatugods

FJÄRRVÄRMEBETÄCKNINGAR

- GRÅJÄRN

FLYTANDE BETÄCKNINGAR - FJÄRRVÄRMEBRUNNAR

Flytande rund betäckning

komplett med lock märkt FV

För brunn med dagöppning 400

Flytande rund betäckning komplett med lock märkt FV För brunn med dagöppning 225

TELESKOPISKA BETÄCKNINGAR - FJÄRRVÄRMEBRUNNAR

Teleskopisk rund betäckning komplett med lock märkt FV För brunn med dagöppning 640/600

Ulefos Gatugods

FJÄRRVÄRMEBETÄCKNINGAR

- GRÅJÄRN

TELESKOPISKA BETÄCKNINGAR - FJÄRRVÄRMEBRUNNAR

Teleskopisk rund betäckning komplett med lock märkt FV För brunn med dagöppning 400

Teleskopisk rund betäckning komplett med lock märkt FV För brunn med dagöppning 225

Ulefos Gatugods

VENTIL- & BRANDPOSTBETÄCKNINGAR

- GRÅJÄRN

Flytande betäckning komplett med lock För avstängningsventil

Flytande betäckning komplett med lock För servisventil

Fast betäckning komplett med lock För brandpost

Ulefos Lätta betäckningar

Lätt-betäckningar, som de kallas i folkmun, är en av de mest klassiska betäckningarna på den svenska marknaden. Faktum är att det är en unik produkt som bara finns i Sverige. Den har genom åren blivit så populär att det är svårt att hitta en fastighetsägare som inte har minst en lätt-betäckning på tomten eller på garageuppfarten. Varför de kallas lätta är att de inte bör läggas på ytor med nämnvärd biltrafik.

Lätt-betäckningar är en enkel produkt med en fast ram och ett lock som skruvas mot ramen. Men under locket döljer sig ofta viktiga detaljer som till exempel tillsynsrör och spolbrunnar till husdränering, dagvatten eller avlopp.

Trots sin enkla konstruktion är det viktigt att den lätta betäckningen fungerar som det är tänkt under många år. Locket skall vara enkelt att öppna den dag det behövs och betäckningen skall också klara de belastningar den utsätts för på till exempel en garageuppfart. När du köper en lätt betäckning från Ulefos kan du känna dig trygg med att du får en produkt av bästa kvalitet. Och har du frågor eller funderingar kan du räkna med snabb och kunnig service från oss.

Ulefos eget varumärke NV står för kvalitet, service och långsiktigt engagemang.

Ursparning för skruvmejsel ger extra hjälp vid locköppning.

8 mm ursparning i ramens fals möjliggör bultförankring mot underlaget.

Belastningsklass B125 för ökad trygghet.

Kraftigt mönster för att förhindra halkolyckor vid halt väglag.

Kraftiga stjärnskruvar gör det smidigt att öppna locket.

Passar i betongrörsmuff. Dim 150 och 225 passar

även till plaströr Dy 110 och 160 mm

Ulefos Gatugods TILLBEHÖR

KK-15 Öppningsverktyg

UN-07 Öppningsnyckel

KN1600 magnetlyftverktyg

För olåsta lock till gjutjärnsbetäckningar

Tillbehör till magnetlyftverktyg

Ulefos Gatugods TILLBEHÖR

AC Kombinationsnyckel

Densus Lyftverktyg

TK Öppningsnyckel typ C ABCD Servicenyckel

Ulefos Gatugods TILLBEHÖR

Passram för A1-betäckningar

Kan ej monteras med kantringssäkert galler

Gråjärn

Passram för A3-betäckningar

Gråjärn

Passram för A4-betäckningar

Gråjärn

Ulefos Gatugods TILLBEHÖR

Passram för A5-betäckningar

Gråjärn

Passram för A6-betäckningar

Gråjärn

Passram för brandpostbetäckningar typ 2931/2932

Gråjärn

Passram för SV*-betäckningar typ 2934/2935

Gråjärn

*Servisventil

Underhållslock ODIN A6

• Passar alla A6 ramar

• Omslutande packning

• Ersätter slitna betäckningar

• Går att få med egen logoplatta

• Öppnas lätt med KK-15 öppningsverktyg

• Underhållslock Odin A6: RSK-nr 705 96 04

Ulefos Gatugods

TILLBEHÖR

Passram för AV*-betäckningar typ 2933

Gråjärn

*Avstängningsventil

Underhållslock Odin A6 för alla A6 ramar

Segjärn

Observera att passformen varierar

Ulefos Gatugods TILLBEHÖR

...någonsin.

Vi har utvecklat en produktionsprocess för avvattningsrännor som kombinerar många fördelar: lättare, starkare och mer slagtåliga rännor tillverkade av fiberförstärkt betong!

standard och certifiering

godkänd enligt SS-EN 1433 CE-märkt

lägre vikt

smidig hantering och installation

miljövänlig

naturliga komponenter materialet är återvinningsbart

knäck- och slagtålig på grund av hög fiberkoncentration

slät insida, grov utsida två fördelar i ett

Modern – Hållbar

Av hänsyn till miljön och framtida generationer.

Den innovativa Filcoten ® betongrännan är mycket resurseffektiv och miljövänlig under hela sin livscykel tack vare

- de råvaror som används

- produktionsprocessen

- återvinningsbarheten

modern – hållbar

sparar på naturresurser tack vare 70% viktreduktion

med eller utan kantförstärkning kantförstärkning i elförzinkat/varmgalvat stål, segjärn eller rostfritt stål

Filcoten ® - det moderna avvattningssystemet!

Filcoten ® rännor för linjeavvattning är speciellt värdefulla ur ett ekologiskt och ekonomiskt perspektiv, tack vare de naturliga råvarorna och produktens långa hållbarhet!

Tack vare den kraftiga reduceringen av vikt jämfört med konventionella betongrännor (upp till 70% beroende på typ av ränna), gör Filcoten ® en stor insats för att bevara råvaruresurser.

Denna reducering av vikt minskar signifikant CO2-utsläppen under transport. Viktreduceringen gör också hanteringen i lagret och under installation avsevärt smidigare och enklare.

Vad är Filcoten ® ?

Produktionsteknik för morgondagens betongprodukter. Ett högkvalitativt fiberförstärkt kompositmaterial som tillverkas i en innovativ produktionsprocess genom blandning och bearbetning av fiber, cement och bindmedel. Den höga andelen fiber i kombination med högpresterande betong öppnar upp helt nya perspektiv jämfört med det klassiska byggmaterialet betong.

I korthet: Filcoten® är den världsledande avvattningsrännan i lågviktsbetong.

Fördelar för användaren

• Lägre vikt - lägre transportkostnader och snabbare installation

• Urtag och grova yttersidor säkerställer en god kontakt med den omkringliggande betongen

• Mycket hög slagtålighet för säker hantering och installation

• Hög tryckhållfasthet och draghållfasthet tack vare den innovativa fiberförstärkta kompositen

• Släta inre ytor garanterar bästa flödesegenskaper

• Enkelt att kapa och borra på plats

Filcoten ® Användningsområden

Filcoten® avvattningsrännor kan installeras överallt där en maximal last på 900 kN (klass F900) krävs.

Filcoten ® Egenskaper

Den viktigaste skillnaden mellan Filcoten ® light och tec/pro är kantförstärkningen.

Filcoten ® light (utan kantförstärkning)

• idealisk för läggning med gatstenar eller trottoarstenar

• gallren vilar på rännans ovansida

• enkel och kostnadseffektiv ränna för många användningsområden

• maximal last 250 kN (klass C250)

Filcoten ® tec (med galvaniserad eller rostfri kantförstärkning)

• optimal bearbetning av intilliggande beläggning av invid kantförstärkningen

• gallren fixeras i rännan med ett innovativt clipssystem

• ytterligare förankring förhindrar avlägsnande av galler (skydd mot skadegörelse och stöld)

• maximal last 250 kN (klass C250)

Filcoten ® pro (med galvaniserad kantförstärkning eller i segjärn)

• samma goda egenskaper som Filcoten tec

• galler som går att låsa med bultförband

• maximal last 900 kN (klass F900)

Filcoten ® self (utan kantförstärkning)

• Lätt och smidig gör det själv ränna

• idealisk för terraser, balkonger och garage

• maximal last 15kN (klass A15)

Allmän installationsvägledning

Installations- och monteringsexemplen är baserade på vanligt förekommande installationer.

Specialinstallationer bör planeras och utföras av erfarna yrkesmän.

Riktlinjer för installation av Filcoten self, light, tec och pro

1. Kontrollera belastningsklassen (enligt EN 1433) se tabell ”Belastningsklass”.

2. Filcoten avvattningsrännor skall installeras i en jordfuktig betongbädd under och på sidan av rännan (dimensioner – se tabell). Lutningen på rännan bör planeras redan vid utgrävningen (min. lutning rekommendation 0,5 %). En jordfuktig betongsula med höjd 2 cm är ett minimum mått under varje ränna. Kontrollera att bottenlagret är hårdgjord för undvikande av sättningar.

3. Använd vid behov extra stöd för att hålla rännorna uppe i rätt position tills den jordfuktiga betongen på sidan av rännan och under rännan härdat tillräckligt.

4. Kontrollera om det är olika rännhöjder och börja lägga rännan vid övergången till utloppet (lågpunkten). Riktningen för flödet är märkt med en pil på varje ränna.

5. OBS! Galler måste installeras innan man fyller på med fyllningsmassor (för att stadga upp rännan tillräckligt)

6. Vid installation i krävande användningsområden, t ex trafikutsatta rännor, rekommenderas att gallren låses extra. Se sortiment / Tillbehör

7. Lägg helst in en expansionsfog vid 30-200 cm avstånd från avvattningsrännan.

8. Alla intilliggande ytor och plattor bör vara ca 3-5 mm högre än gallren.

Belastningsklass A 15 kN B 125 kN C 250 kN D 400 kN E 600* kN

Fundament - Betong min. kvalitet (DIN EN 1433)

Betongarmering

C16/20 C20/25 C20/25 C25/30 C25/30

Light min. ränna höjd -3 cm

Tec och Pro min. ränna höjd -5 cm

Behövs ej

(* Finns även för F900, kontakta Ulefos för mer information)

Pro= rännans bygghöjd

min. 8 mm var 20 cm

Allmän installationsvägledning

Riktlinjer för installation av Filcoten Parkline

Riktlinjer för installation av Filcoten One

1. Bitumenband

2. Asfalt-slitlager

3. Asfalt-bindlager

4. Asfalt-bärlager

5. Belastningsklass E600 (kontakta Ulefos)

6. Hålrumsfri fogmassa

7. Större kanststen

8. Bottenlager

9. Betongsula baserad på belastningskalkyl (F900)

10. Konstruktionsfog

11. Körbar betong

12. Expansionsfog

13. Armering/förstärkning baserat på belastningskalkyl (F900)

För F900, kontakta Ulefos för mer information

Allmän installationsvägledning forts.

Filcoten light mini

Permanently elastic jointing

10 mm fogmassa

Bitumenband

Sten/plattbeläggning

Sandbädd

Betongsula Bottenlager

Elastisk fogmassa Fogmassa

Impeccable sealant joint 3-5 mm

Plattor

Jordfuktig betong Bottenlager

Plattor

Bärlager

Jordfuktig betong

Tiles Mor tar bed

Stoneware coating

Industrial screed Gravel bed

Stenytbeläggning Sandbädd

Bottenlager

Reinforced concrete slab

Filcoten tec exempel 1

Impeccable sealant joint

Sten/plattbeläggning

Paving stones

Gravel bed

Sandbädd

Concrete foundation

Betongsula

Bottenlager

Gravel course layer 3-5 mm X Z Y X Fogmassa

Bitumenband

Bituminous joint tape

Filcoten pro D400

Sten/plattbeläggning

Sandbädd

Betongsula

Bottenlager 3-5 mm X Z Y X

Bitumenband Fogmassa

Top course

Filcoten light

Impeccable sealant joint

Bituminous joint tape

Sten/plattbeläggning Sandbädd

Asfalt-slitlager

Bituminous compound

Paving stones

Asfalt-bindlager

Bituminous course layer

Filcoten self (* Finns även för F900, kontakta Ulefos för mer information)

Asfalt-bärlager

Fine coating Gravel bed

Asfalt-slitlager

Bituminous compound

Concrete foundation

Betongsula

Gravel course layer

Bottenlager

Bituminous course layer Y Z X 3-5 mm X Fogmassa Bitumenband

Filcoten tec exempel 2

Asfalt-bindlager

Asfalt-bärlager

Expansionsfog  Elastisk fogmassa

Industrial floor

Reinforced concrete slab

Industrigolv  Förstärkt betongplatta

Concrete foundation

Betongsula

Bottenlager

Gravel course layer

Expansion joint X Z Y X 3-5 mm 30-200 cm

Asfalt-slitlager

Asfalt-bindlager

Asfalt-bärlager

Bottenlager

Permanently elastic jointing

Filcoten pro E600*

Körbar betong

Betongsula

Bottenlager

Flagstones/ tiles

Trottoarsten/plattor

Jordfuktig betong bärlager

Mor tar bed/ Screed

Ulefos Linjeavvattning

FILCOTEN SELF & LIGHT

Filcoten Self gör-det-själv avvattningsränna komplett med slitsgaller till belastningsklass A15.

Ulefos Linjeavvattning

Filcoten light

Ulefos Linjeavvattning FILCOTEN LIGHT

Slitsgaller

Spaltgaller av segjärn Rutgaller

Ulefos Linjeavvattning

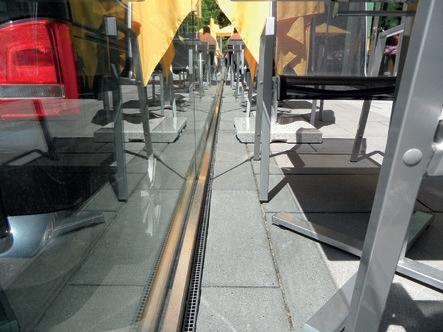

FILCOTEN SLOT TOP

SLOT TOP är särskilt lämpade för arkitektoniskt krävande områden där dränering och utseende spelar en lika viktig roll. Tack vare smala fack med en bredd på endast 18 mm, är de idealiska för separering av olika områden. Slot top assymetriska slits är idealisk för anläggning mot trappa, kantsten, murverk etc.

Filcoten slot top För light-ränna NB100

Art-nr

*Trädistanser eller galler måste vara monterade under läggning av toppskikt.

Filcoten slot top För light-ränna NB150

RSK-nr Art-nr Slot top NB100 inklusive tillbehör galvaniserad (V)

Filcoten slot top V underhållsenhet

*Trädistanser eller galler måste vara monterade under läggning av toppskikt.

Ulefos Linjeavvattning

FILCOTEN TEC

Filcoten avvattningsränna med varmgalvad eller rostfri kantförstärkning. Trots den lätta vikten klarar rännan utan problem laster upp till klass C250.

Ett antal olika varianter av galler såsom spalt-/slitsgaller, segjärnsgaller, hålgaller eller designade galler gör produkten väldigt mångsidig och därmed anpassad för nästan alla användningsområden.

Användningsområde Idealisk för installation på gågator, sport- och fritidskomplex, torg, parker, parkeringar osv.

Filcoten tec/tec mini NB 100 mm

RSK-nr Art-nr Avvattningsränna mini med galvaniserad (V) kantförstärkning. Utan fall

Ulefos Linjeavvattning FILCOTEN TEC

Ulefos Linjeavvattning

244

Hålgaller

Tec Combee plast

Ulefos Linjeavvattning

Spaltgaller av segjärn

Rutgaller

Ulefos Linjeavvattning

Spaltgaller

Rutgaller

Ulefos Linjeavvattning

Ulefos Linjeavvattning FILCOTEN PRO

Ulefos Linjeavvattning FILCOTEN PRO

Ulefos Linjeavvattning

FILCOTEN PRO

Ulefos Linjeavvattning FILCOTEN PRO

Går även att få i NB

Ulefos Linjeavvattning

För övrigt går även Filcoten tec galler att använda till Filcoten pro rännor. Tänk då på belastningsklassen som är lägre för tec galler! (*Se tillbehör RSK 244

Ulefos Linjeavvattning

Ulefos Linjeavvattning

FILCOTEN

PARKLINE NB150

Tillbehör

Ulefos Linjeavvattning

FILCOTEN PARKLINE NB300

Ulefos Linjeavvattning FILCOTEN ONE

One NB150/0

Filcoten

Filcoten

Filcoten

Ulefos Linjeavvattning

Ulefos Linjeavvattning

FILCOTEN TILLBEHÖR

Självlåsande klickfunktion för låsning av galler

Den innovativa självlåsande klickfunktionen möjliggör snabb öppning och stängning av Filcoten® tec och pro galler

Fäst gallret på ena sidan av rännan och fäll sedan över gallret mot den andra sidan och tryck till. Observera öppningarna i kantförstärkningen när gallret skall fästas (se A). Dessa ger utrymme för tappar i gallret som låser mot rännan och förhindrar längsgående förskjutning av gallret. Systemet med klickfunktion (se B) låser gallret mot kantförstärkningen på rännan. Ett bestämt drag och gallret lossar från rännan igen. Som tillägg finns en gallerförankring för att skydda galler och ränna från skadegörelse och stöld.

Tillbehör Filcoten

Light, tec och pro

1. Bottenuttag av PVC installerad på plats (se figur 2a)

2. a) DN 100 prefabricerad håltagning för bottenuttag. Anslutning 110mm PVC

2. b) Vattenlås för bottenuttag bestående av 3 delar

2. c) Munstycket för vattenlås placeras i håltagning för bottenuttag underifrån 2. d) Vattenlås kompletteras med övriga två delar - klart!

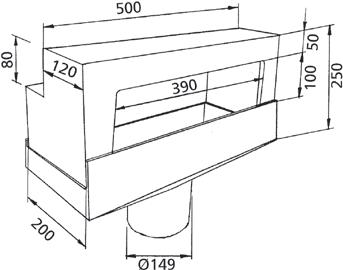

3. Sandfångsenhet L = 500 mm, tec och pro har kantförstärkning och light har ingen kantförstärkning

4. Vattenlås av PVC-avloppsrör - för sandfångsenhet

5. Slamfångare i plast för sandfångsenhet

6. Front-/ändgavel och ändgavel med utlopp Filcoten

7. Front-/ändgavel Filcoten mini

Ulefos Linjeavvattning FILCOTEN TILLBEHÖR

TILLBEHÖR FILCOTEN FORTS.

Light

8. Patenterat gallerlås Filcoten light

8. a) För spaltgaller av segjärn

8. b) För rutgaller av varmgalvat stål

9. Skruvlås för spaltgaller av segjärn

10. Låsning av rutgaller med patenterat gallerlås 8.b)

Tec och pro 11. Gallerförankring för skydd mot skadegörelse och stöld

8. a) b) 9 10

ULEFOS Serie1 kopplingar för PE-rör

PLASSON HAR I DRYGT 40 ÅR varit en världsledande tillverkare av högkvalitativa plastrördelar.

Tillverkaren är certifierad enligt kvalitetssäkringssystemet ISO 9001.

Serie 1 är inte bara vackert formgiven. Den är också liten, smidig och enkel att montera. Dessutom har Serie 1 egenskaper som gör att den med marginal tillgodoser alla de högt ställda krav som ställs på dagens moderna trycksatta vatten- och avloppssystem av polyeten (PE).

• Användningsområdet är vattenledningar av PE, dimension 20-63 mm, samt övergångskoppling till koppar, PB- och PEX-rör.

• Klarar upp till 16 bars arbetstryck (max 20°C).

• Kopplingarna är dragfasta. Serie 1 har en ny patenterad konstruktion, med dubbla greppringar, för ökad säkerhet. En direktverkande greppring samt en konisk, progressiv greppring som ökar greppet på ledningen ju större dragkraften blir.

• Monteringen är extremt enkel. Ingen åtdragning behövs. Avgrada röret och för in det i kopplingen. När röret når rörstoppet är kopplingen helt tät och dragfast!

• Serie 1 har inga lösa delar som gör monteringen osäker.

• Den estetiska och kompakta utformningen gör Serie 1 utmärkt att använda även i synliga installationer samt i begränsade utrymmen.

• Serie 1 är helt korrosionsfri.

• Varje koppling ligger i en skyddande plastpåse med monteringsanvisning.

• Kopplingarna är konstruerade för minst 50 års livslängd.

TEKNISK DATA

Material

Hus: Polypropen (PP)

Mutter: PP

Greppring: Polyacetal (POM)

Packning: Nitrilgummi (NBR)

Gängor

Alla gängor enligt ISO-7/1. Utvändiga gängor är koniska.

Standarder

Rördelssortimentet är konstruerat, testat och kontrollerat enligt Plassons interna normer. Dessa normer uppfyller de internationella standarderna ISO 14236, 3458, 3459 och 3501.

Ulefos Rörkopplingar

SERIE 1 PN16 FÖR PE-RÖR

Rak koppling

Typ

Rak koppling, förminskning

Typ

Rak

Ulefos Rörkopplingar

SERIE 1 PN16 FÖR PE-RÖR

Rak koppling

Typ 1072

PE - utvändig gänga av mässing

Rak koppling

Typ 1003

PE - invändig gänga

Rak övergångskoppling

Typ 1001C

PE - kopparrör

Ulefos Rörkopplingar

SERIE 1 PN16 FÖR PE-RÖR

Rak koppling

Typ

1073

PE - invändig gänga av mässing

250

Ulefos Rörkopplingar

SERIE 1 PN16 FÖR PE-RÖR

Vinkel 90˚

Typ 1085

PE - utvändig gänga

Vinkel 90˚

Typ 1015

PE - invändig gänga

250

Ulefos Rörkopplingar

SERIE 1 PN16 FÖR PE-RÖR

T-rör

Typ 1014

PE - invändigt gängat avstick - PE

T-rör

Typ 1004

PE - PE - PE

T-rör

Typ 1034

Förminskat avstick

PE - PE - PE

Ulefos Rörkopplingar

SERIE 1 PN16 FÖR PE-RÖR

Verktyg för demontage

Typ 1099

Endast till Serie 1

ULEFOS SERIE 1

DRAGFASTA KOPPLINGAR FÖR PE-RÖR

Ulefos Serie 1 är inte bara vackert formgiven. Den är också liten, smidig och enkel att montera. Dessutom har Serie 1 egenskaper som gör att den med marginal tillgodoser alla de högt ställda krav som ställs på dagens moderna trycksatta vatten- och avloppssystem av polyeten (PE).

• Brett sortiment, dimension 20-63 mm

• En direktverkande greppring, samt en konisk, progressiv, som ökar greppet på ledningen ju större dragkraften blir

• Klarar upp till 16 bars arbetstryck, minst 50 års livslängd

Ulefos Serie 7 kopplingar för PE-rör

Plasson har i drygt 40 år varit en världsledande tillverkare av högkvalitativa plastrördelar. Plassons mekaniska rörkopplingar är tillverkade för att tillgodose alla de högt ställda krav som ställs på dagens moderna trycksatta vatten- och avloppssystem.

• Användningsområdet är vattenledningar av PE, dimension 16-125 mm, samt övergångskoppling till koppar, PB- och PEX-rör.

• Klarar upp till 16 bars arbetstryck.

• Kopplingarna är dragfasta.

TEKNISK DATA

Material

Hus: Polypropen (PP)

Mutter: PP

Greppring: Polyacetal (POM)

Packning: Nitrilgummi NBR (dim 75-110 EPDM)

Förstärkningsring: Rostfritt stål A2 Övergångsdel mässing

Användning

För vattenledningar av polyeten enligt standard SS-EN 12201, samt övergång från PE-rör till kopparrör och stålrör. Med monterad greppring av stål kan kompressionskopplingarna även användas för rör av PVC och PP. Gängade rördelar kan även användas till andra rörtyper.

Max arbetstryck (vid +20°C): Vatten PN 10. Vid högre tryck/temperatur kontakta Ulefos.

Gängor

Alla gängor enligt ISO-7/1, BS 21 - 1973, DIN 2999, NEN 3258, AS 17222 Part 1 - 1975. Utvändiga gängor är koniska. Invändiga gängor är cylindriska.

Standarder

Kompressionskopplingarna är konstruerade, testade och kontrollerade enligt Plassons interna normer. Dessa normer uppfyller de internationella standarderna ISO 14236, 3458, 3459 och 3501.

Kvalitet

Plasson är certifierad enligt kvalitetssäkringssystemet ISO 9001. Arbetsrutinerna enligt ISO 9001 ålägger företaget sträng kontroll genom hela tillverkningsprocessen.

Ulefos Rörkopplingar

SERIE 7 FÖR PE-RÖR

Ulefos Rörkopplingar

SERIE

7 FÖR PE-RÖR

Rak koppling, förminskning

Typ

250

Ulefos Rörkopplingar

SERIE 7 FÖR PE-RÖR

Rak koppling

Typ 7020

PE - utvändig gänga

250

250

250

Ulefos Rörkopplingar

SERIE 7 FÖR PE-RÖR

Rak koppling

Typ 7720

PE - utvändig gänga av mässing

Rak koppling

Typ 7030

PE - invändig gänga med förstärkningsring

250

Ulefos Rörkopplingar

SERIE 7 FÖR PE-RÖR

Ändhuv

Vinkel

Ulefos Rörkopplingar

SERIE 7 FÖR PE-RÖR

Vinkel 90º

Vinkel 90º

Typ

7770

PE - utvändig gänga av mässing

Ulefos Rörkopplingar

SERIE 7 FÖR PE-RÖR

Vinkel 90º

Typ 7150

PE - invändig gänga

Med förstärkningsring

* Utan förstärkningsring

Ulefos Rörkopplingar

SERIE 7 FÖR PE-RÖR

T-rör

Typ 7340

Förminskat avstick

PE - PE - PE

T-rör

Typ 7840

PE - utvändigt gängat avstick - PE

250

250

Ulefos Rörkopplingar

SERIE 7 FÖR PE-RÖR

T-rör

Typ 7140

PE - invändigt gängat avstick - PE

Med förstärkningsring

250

250

* Utan förstärkningsring

Ulefos Rörkopplingar

SERIE 7 FÖR PE-RÖR

Rak övergångskoppling universal

Typ 77010

PE - kopparrör, stålrör

Förminskningssats

Ulefos Rörkopplingar

SERIE 7 FÖR PE-RÖR

Moduladapter

Typ 7940

Hus - Hus

Propp

Typ 7129

För montering i koppling

Greppring av stål

Typ 7970

För PVC- och PP-rör

Ulefos Rörkopplingar

SERIE 7 FÖR PE-RÖR

Greppring av POM

Typ

För

* Packning av EPDM

Stödhylsa av POM

Ulefos Rörkopplingar

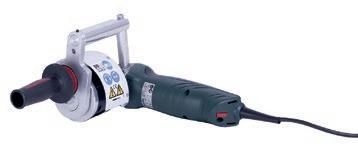

SERIE 7 TILLBEHÖR - VERKTYG

Typ

För

Ulefos Uniflex Rörkopplingar för stålrör

ULEFOS UNIFLEX är en serie rörkopplingar för stålrör samt övergång mellan stålrör och PE-rör, till både vatten och gasledningar. De finns i flera olika utföranden. Kopplingarna introducerades i Sverige i slutet av 80-talet och har sedan dess hjälpt många rörmontörer i besvärliga situationer. Kopplingarna är tillverkade enligt kvalitetssäkringssystemet ISO 9001.

• Kopplingarna är dragfasta.

• Finns för rördimension 1/2”-4”, Dy 21-114 mm.

• Hus av aducerjärn, varmgalvat före och efter bearbetning.

• Kraftig gummipackning av NBR-gummi för vatten, gas och olja. Fungerar även på utvändigt lätt korroderade rör.

• Långt insticksdjup förenklar montage i befintliga installationer.

• Inspänningsfritt montage. För 1/2”-2”, Dy 21,3-60,3 mm, även med möjlighet att välja montering med eller utan avvinkling.

• Monteringsanvisning – medföljer koppling eller besök www.ulefos.se

TEKNISK DATA

Material

Hus och kompressionsmutter: Aducerjärn EN-JM1130 enligt EN-GJMB350-10 Klämring och glidring: Stål EN10025, galvaniserat. För PE-rör är klämringen av avzinkningshärdig mässing.

Packning: Nitrilgummi (NBR)

Tryckklass

Vatten PN 10. Gas och tryckluft PN 4 upp till 2” (60,3 mm), PN 1 på större dimensioner.

Temperatur

Max driftstemperatur kontinuerligt +80°C. Kortvarigt upp till +120°C.

Gängor

Alla gängor enligt ISO-7/1. Utvändiga gängor är koniska.

Standard

Ulefos Uniflex är konstruerade, testade och kontrollerade för dricksvatten enligt DVGW W 534 samt KTW och för gas enligt DVGW-VP600.

Monteringsanvisning dragfasta Ulefos Uniflex Rörkopplingar

RÖRTYPER: stålrör enligt DIN 2440, 2441, 2442, 2448 och 2458 samt PE rör PN 10

STÅLRÖR, DIMENSIONER: 1/2” 3/4” 1” 1 1/4” 1 1/2” 2”

YD/MM:

PE-RÖR YD: 20 25 32 40 50 63

TRYCKKLASS: Gas PN 4, Vatten PN 10

MEDIA: Gas enligt DVGW blad G 260/l, vatten, olja och luft

TEMPERATUR: -20° C till + 60° C för Gas, + 80° C för vatten

ANVÄNDNINGSOMRÅDE: Vatten/Gas

Klämringen är utformad så att man kan välja mellan en rak eller en avvinklingsbar anslutning. Om man vill ha en rak anslutning så skall markeringsspåret på klämringen vändas mot muttern. Vill man ha en avvinklingsbar anslutning så skall den vändas mot huset.

Glidring

1. Innan monteringen skall rörändarna kapas vinkelrätt. De får inte vara deformerade eller försedda med gängor. Eventuella grader tas bort.

2. Skjut in mutter, kläm-, glid och tätningsring på röret som skissen visar.

3. För in röret i kopplingshuset (insticksdjup 10 mm mellan tätningsringen till rörändan).

4. Passa in tätningsringen i kopplingen och för fram glid- och klämringen mot kopplingshuset.

5. Drag fast muttern på kopplingshuset. Kontrollera att röret inte vrids vid åtdragningen.

6. Åtdragningsmoment 1/2-1”= 150 Nm, 1 1/4”-2” = 200 Nm, 2 1/2”-4 = 50 Nm

7. Vid användning av PE-rör skall stödhylsa användas (mutter märkt PE).

8. Om kopplingen används vid flera tillfällen skall tätningsringen bytas mellan varje gång.

TILLVERKARE: Gebo - Armaturen GmbH, Tyskland

Ulefos Rörkopplingar

UNIFLEX - PN 10 FÖR STÅLRÖR

Uniflex

Typ 6604 Stål - PE Dragfast, inkl. stödhylsa

*) Med kompressionsfläns istället för kompressionsmutter. Kontakta Ulefos för ritning

Stödhylsa av POM

Typ 7950

För PE-rör SDR 11

PE80 PN10/PE100 PN16

För större dimensioner - kontakta Ulefos.

Ulefos Rörkopplingar UNIFLEX - PN 10 FÖR STÅLRÖR

Uniflex

Typ 6603 Stål – stål Dragfast

*) Med kompressionsfläns istället för kompressionsmutter. Kontakta Ulefos för ritning

Uniflex

Typ 6623 Stål - stål Lång, dragfast

Uniflex

Typ 6653 utv. gga – stål Dragfast

*) Med kompressionsfläns istället för kompressionsmutter. Kontakta Ulefos för ritning

Ulefos Rörkopplingar

UNIFLEX - PN 10 FÖR STÅLRÖR

Uniflex

Typ 6663 invändig gänga – stål Dragfast

*) Med kompressionsfläns istället för kompressionsmutter. Kontakta Ulefos för ritning

Uniflex

Typ 6664 Huv - stål Dragfast

Uniflex

Typ 6673 inv. gga – stål Dragfast

*) Med kompressionsfläns istället för kompressionsmutter. Kontakta Ulefos för ritning

Ulefos Rörkopplingar

UNIFLEX - PN 10 FÖR STÅLRÖR

Uniflex

Typ 6675 vinkel, stål – stål Dragfast

Uniflex

Typ 6676 vinkel, stål – utvändig gänga, Dragfast

Ulefos Grip Rörkopplingar för

PE- och PVC-rör

ULEFOS GRIP är en serie dragfasta kopplingar för PE- och PVC-rör. Certifierad enligt kvalitetssäkringssystemet ISO 9001.

• Användningsområdet är vattenledningar

• Klarar upp till 16 bars arbetstryck vid max +20°C

• Stödhylsa behövs endast i PE-rör med tryckklass lägre än SDR17. Ej krav på stödhylsa för SDR11/SDR17

• Finns rak och som flänsmuff i dimensioner 63-315 mm

• GSK certifierad epoxy min 250 my

• Kopplingarna är konstruerade för minst 50 års livslängd

• Monteringsanvisning – medföljer koppling eller besök www.ulefos.se

TEKNISK DATA

Material

Hus och kompressionsglander: Segjärn EN 1563, EN-GJS-500-7

Fläns: Standardborrning PN 10

Låsring: Avzinkningshärdig mässing

Plastdistanser: PP

Bultar och brickor: Rostfritt stål A2

Ytbeläggning: Epoxy certifierad enligt GSK. Blå RAL –GZ 662, DIN 3476 och DIN 30677-2

Packning: EPDM

Tryckklass

PN 16

Temperatur

Max +20°C för tryckklass PN16. Kopplingen i sig klarar temperatur upp till +50°C men rören har begränsningar

Ulefos Rörkopplingar

ULEFOS GRIP

– TRYCKKLASS PN16

Ulefos Grip 8160-1

Rak skjutmuff, dragfast

Ulefos Grip 8160

Fläns PN10, dragfast

Inklusive EPDM flänspackning

Ulefos Rörkopplingar

nyhet

UltraGrip rak koppling

Dragfast

Rostfria bultar och brickor A2, muttrar A4

Packning EPDM dricksvattengodkänd

Upp

Använd

nyhet

UltraGrip förminskad koppling

Dragfast

Rostfria bultar och brickor A2, muttrar A4

Packning EPDM dricksvattengodkänd

Upp till 8° avvinkling

Använd alltid anpassad stödhylsa i PE-rör och tunnväggiga PVC-rör

Ulefos Rörkopplingar

ULTRAGRIP

UltraGrip flänskoppling

Dragfast

Flänsborrning PN10-16 på samtliga dimensioner

Rostfria bultar och brickor A2, muttrar A4 Packning EPDM dricksvattengodkänd Upp till 4° avvinkling

Använd alltid anpassad stödhylsa i PE-rör och tunnväggiga PVC-rör

Ulefos Rörkopplingar

STÖDHYLSOR FÖR PE-RÖR

Använd alltid Ulefos stödhylsa i PE-rör tillsammans med våra rörkopplingar. Stödhylsan hjälper till att ge stadga åt PE-röret samt motverkar eventuell ovalitet. Stödhylsan säkerställer att framtida läckage ej uppstår

Stödhylsa rostfri för PE-rör PE80-PN6,3, PE100-PN10, SDR17

Stödhylsa rostfri för PE-rör

PE80-PN10, PE100-PN16, SDR11

För större dimensioner - kontakta oss.

Stödhylsa av POM

Typ 7950

För PE-rör SDR11

PE80 PN10 / PE100 PN16

Ulefos AB - Sverige

Våra produkter kommer främst från våra egna fabriker i Norge och Finland, och ett urval kommer från välkända tillverkare i Europa. Genom tillgänglighet, utveckling och innovation arbetar vi med att alltid erbjuda det bästa sortimentet för våra kunder, med målsättningen att ha marknadens mest hållbara lösningar.

Ulefos Esco AS – Norge

Ulefos, avdelning Kongsberg består av administration och Ulefos Esco ventilfabrik. Ventilfabriken är Norges enda tillverkare av VA-ventiler med rötter från 1877. Fabriken i Kongsberg öppnades 1964.

Ulefos Övergångskopplingar Aband

ULEFOS ÖVERGÅNGSKOPPLINGAR ABAND är en serie fleixibla övergångskopplingar för olika typer av markförlagda avloppsrör och inomhusavlopp. De finns i flera olika utföranden. Raka (NSC), förminskade (NAC) samt excentriskt utförande (NSC EXC och NAC EXC).

De är tillverkade enligt kvalitetssäkringssytemet ISO 9002.

• Kopplar olika typer av avloppsrör.

• Kopplar olika dimensioner, Dy 32-2000 mm.

• EPDM gummi samt spännband av rostfritt stål som standard.

• Raka kopplingar (NSC) med stödplåt av rostfritt stål som standard.

För att klara fler dimensioner av avloppsrör kompletteras kopplingarna med övergångsband (ÖB). Övergångsbanden levereras av Ulefos efter behov.

TEKNISK DATA

Material

Hus: EPDM gummi (NBR för oljebeständighet kan levereras)

Spännband: Rostfritt stål. Hylsnyckel 8. Upp till Dy 290 mm 6 Nm. Dy över 290 mm 13 Nm. Övergångsband: EPDM gummi

Tryckklass

Max 1,2 bar upp till och med dimension 600 mm, 0,6 bar över dimension 600 mm.

Standard SS-EN 681-1

Ulefos Aband rörkopplingar är tillverkade efter den svenska standarden SS-EN 681-1, ”Materialkrav för tätningsringar till vatten och avloppsinstallationer”. SS-EN 681-1 fastställdes redan 1996 och ställer en rad olika krav på materialet i alla tätningar som används vid vatten och avloppsinstallationer. Kraven enligt SS-EN 681-1 säkerställer bland annat att materialet i tätningarna inte innehåller substanser som påverkar miljö eller vattnet som rinner i ledningen. Det ställs också flera krav som påverkar tätningens livslängd och hållbarhet ur flertalet olika perspektiv. Bland annat för att säkerställa att tätningen är och förblir tät och får en lång livslängd.

Ulefos rekommenderar starkt att välja övergångskopplingar som följer SS-EN 681-1.

Fråga därför alltid din leverantör om kopplingarna uppfyller kraven enligt SS-EN 681-1, eller välj Ulefos Aband rörkopplingar så är du säker.

TYPGODKÄNNANDE 0966 ENLIGT BOVERKETS BYGGREGLER

Ulefos Aband är certifierade av Kiwa Swedcert med tester gjorda av SP med typgodkännande 0966 enligt Boverkets Byggregler.

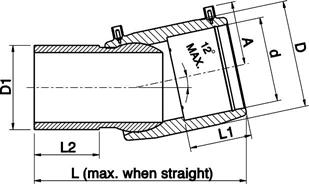

Ulefos Övergångskopplingar ABAND

NSC & NPC

Ulefos Aband-NSC övergångskoppling, rak, av EPDM-gummi, rostfritt stål, med stödplåt

B=betong, BG=betong gammal, BS= betong stor, L=lerrör, LG=lerrör gammal, S=segjärn, G=gjutjärn, GL=glasfiber, RF=rostfritt, N=gjutna normalavloppsrör, M=MA

Ulefos Aband-NPC

övergångskoppling, rak, av EPDM-gummi, spännband av rostfritt stål, utan stödplåt

Ulefos Övergångskopplingar

ABAND NAC

Max 1,2 bar upp t.o.m 600 mm, 0,6 bar över 600 mm. Drifttemperatur -50° till +130° C

B=betong, BG=betong gammal, BS= betong stor, L=lerrör, LG=lerrör gammal, S=segjärn, G=gjutjärn, GL=glasfiber, RF=rostfritt, N=gjutna normalavloppsrör, M=MA

Ulefos Aband-NAC

övergångskoppling, förminskad, av EPDM-gummi, spännband av rostfritt stål, utan stödplåt

310

310

310 86 02 NAC1102 110-125x100-115

310 86 03 NAC1211 121-136x80-95 120

125PE,110PVC,100G x 100N,110PVC

x 75N,90PVC

310 86 04 NAC1212 121-137x110-121 102 100L,125PE x 110PVC

310 86 05 NAC1213 121-136x100-115 102 100L,125PE x 100N,110PVC

310 86 07 NAC1302 130-145x110-125 100 125G,140PE x 125PE,110PVC,100G

310 86 09 NAC1371 137-152x100-115 100 100B,125G,140PE x 100N,110PVC

310 86 11 NAC1442 144-160x110-122 120 100B,160PVC,160M x 110PVC

310 86 12 NAC1443 144-160x121-136 120 100B,160PVC,160M x 100L

310 86 16 NAC1553 155-170x130-145 120 150N,160PVC,150G x 125G,140PE

310 86 17 NAC1552 155-176x110-125 120 125B,150N,160PVC,150G x 125PE,110PVC,100G

310 86 20 NAC1704 170-192x110-122 120 150L x 110PVC

310 86 21 NAC1705 170-192x121-136 120 150L x 100L,125PE

310 86 22 NAC1706 170-192x144-160 120 150L x 100B,160PVC,160M

310 86 24 NAC1800 180-200x130-145 150 150BG,200PVC x 125G,140PE

310 86 27 NAC1803 180-200x155-170 150 150BG,200PVC x 150N,160PVC,150G

310 86 29 NAC1804 180-200x160-180 150 150BG,200PVC x 150N,160PVC,150G

310 86 31 NAC1851 185-216x160-180 150 150B,200PVC x 150N,160PVC,150G

310 86 32 EXCNAC1852

185-210x100-115 150

310 86 37 NAC195EXC 195-215x100-115 150

310 86 38 NAC1904 190-215x150-165 150

310 86 40 NAC2001 200-225x160-175 150

310 86 42 NAC2102 210-235x110-122 150

310 86 45 NAC2104 210-235x144-160 150

310 86 47 NAC2106 210-235x190-215 150

150B,200PVC x 100N,110PVC

150B,200PVC x 100N,110PVC

150B,200PVC x 150N,160PVC

150BS,225PVC,200PVC,200S, 200G x 150N,160PVC,150G

150BS,200G x 110PVC

150BS,200G x 100B,160PVC,160M

150BS,200G x 150B,200PVC

310 86 52 NAC2404 240-265x144-160 150 250PVC,225G x 100B,160PVC,160M

Ulefos Övergångskopplingar

ABAND NAC & Y-SADEL

Max 1,2 bar upp t.o.m 600 mm, 0,6 bar över 600 mm. Drifttemperatur -50° till +130° C

Ulefos Aband-NAC

övergångskoppling, förminskad, av EPDM-gummi, spännband av rostfritt stål, utan stödplåt

RSK-nr

B=betong, BG=betong gammal, BS= betong stor, L=lerrör, LG=lerrör gammal, S=segjärn, G=gjutjärn, GL=glasfiber, RF=rostfritt, N=gjutna normalavloppsrör, M=MA

310 86 54 NAC2406 240-265x190-215 150 250PVC,225G x 150B,200PVC

310 86 58 NAC2601 260-285x180-205 150 225L x 150BG,200PVC

310 86 59 NAC2602 260-285x240-265 150 225L x 250PVC,225G

310 86 60 NAC2658 265-290x144-160 150 225BG,250S,250G,225L x 100B 160PVC,160M

310 86 62 NAC270EXC 270-295x185-210 150 225BG,225L x 150B,200PVC

310 86 63 NAC2954 295-320x144-160 150 225B,315PVC x 100B,160PVC,160M

310 86 66 NAC2958 295-320x240-265 150 225B,315PVC x 250PVC,225G

310 86 67 NAC2959 295-320x265-290 150 225B,315PVC x 250S,250G,225L, 225BG

310 86 71 NAC310EXC 310-335x180-205 150 225B,315PVC,300G,300S x 150BG,200PVC

310 86 73 NAC3359 335-360x265-290 150 300L,315G,355PE x 225BG,250S,250G,225L

310 86 74 NAC3350 335-360x295-320 150 300L,315G,355PE x 225B,315PVC

310 86 76 NAC3601 360-385x240-265 150 300BG x 250PVC,225G

310 86 80 NAC3603 360-388x300-325 150 300BG x 225B,315PVC

310 86 81 NAC385ÖB 385-410x300-319 190 300B,400PVC x 315PVC

310 86 87 NAC520ÖB 520-550x390-400 190 400B x 400PVC

Ulefos Aband Y-sadel av EPDM-gummi

Max 0,5 bar

Ulefos Aband T-sadel av EPDM-gummi

Max 0,5 bar

Ulefos Övergångskopplingar ABAND ÖVERGÅNGSBAND

För att klara fler dimensioner av avloppsrör kompletteras kopplingarna med övergångsband, tjocklek 8, 16, 24 och 32 mm.

Ulefos Aband-ÖB

övergångsband t=8 mm

RSK-nr

Andra dimensioner kan beställas - kontakta oss. Ange rör Dy-mått mm.

Ulefos Aband-ÖB

övergångsband t=16 mm

Andra dimensioner kan beställas - kontakta oss. Ange rör Dy-mått mm.

Ulefos Övergångskopplingar ABAND ÖVERGÅNGSBAND

För att klara fler dimensioner av avloppsrör kompletteras kopplingarna med övergångsband, tjocklek 8, 16, 24 och 32 mm.

Ulefos Aband-ÖB

övergångsband t=24 mm

RSK-nr

Andra dimensioner kan beställas - kontakta oss. Ange rör Dy-mått mm.

Ulefos Aband-ÖB

övergångsband t=32 mm

RSK-nr

Andra dimensioner kan beställas - kontakta oss. Ange rör Dy-mått mm.

Vi producerar högkvalitativa produkter till VA-branschen på vår fabrik Ulefos Esco i Kongsberg, Norge sedan 1877. Ulefos Esco är den näst äldsta industrin i Norge, efter Ulefos Jernværk.

Ulefos Rep-muffar

REP-MUFF SC

Rep-muff SC

Längd 150 mm

(Längd 75 mm har 1 st bult/mutter)

Andra spännvidder och längder kan beställas

Ulefos Rep-muffar

Enkelbandsmuff RS 1 rostfri

Andra spännvidder och längder kan beställas

Ulefos Rep-muffar DUBBELBANDSMUFF

Dubbelbandsmuff RS 2 rostfri

Andra spännvidder och längder kan beställas

Ulefos Rep-muffar DUBBELBANDSMUFF

Dubbelbandsmuff RS 2 rostfri

Andra spännvidder och längder kan beställas

Ulefos Rep-muffar DUBBELBANDSMUFF

Dubbelbandsmuff RS2 Extra förstärkt Av syrafast stål AISI 316 / EPDM för aggressiva miljöer PN16. Temperaturområde -40°C till +85°C

Andra spännvidder och längder kan beställas

Ulefos Rep-muffar TREBANDSMUFF

Trebandsmuff RS 3 rostfri

Andra spännvidder och längder kan beställas

Ulefos Rep-muffar EASICLAMP

EasiClamp gjuten repmuff med gångjärn

PN16

Sheraplex 2-bultad

Packning EPDM dricksvattengodkänd

EasiClamp gjuten repmuff

PN16

Sheraplex 4-bultad

Packning EPDM dricksvattengodkänd

Ulefos Rep-muffar TVÅ- OCH TREDELAD

Tvådelad RDS12, gjuten, segjärn, med rostfri bult och mutter Max 70° C

Tredelad RDS31, gjuten, segjärn, med rostfri bult och mutter Max 70° C

Ulefos Rep-muffar FÖR ANBORRNING

Dubbelband RT 2 rostfri. Spännvidd 10 mm Vid beställning ange önskad spännvidd

Enkelband RG 1

Dubbelband RG 2

Treband RG 3

rostfri

Ulefos gjutna Anborrningsbyglar

EASITAP & EASITEE

Sheraplex

Ulefos Anborrningsbyglar FÖR PE- OCH PVC-RÖR

Anborrningsbygel, typ 6079, för PE- och PVC-rör, invändig gänga, med förstärkningsring Rostfri bult och mutter

250

Ulefos Anborrningsbyglar

FÖR PE- OCH PVC-RÖR

Anborrningsbygel, typ 6540, för PE/PVC-rör, för anborrning under tryck, med inbyggt borr, vridbart utlopp 360˚

Nyckel av automatstål till skär i anborrningsbygel typ 6540

PN12

PNK12

Ulefos Brandpost TRYCKKLASS PN10 VATTEN

Brandpost DN80

exklusive utloppskoppling inklusive packning/bult för utloppskoppling inkl. automatisk dränventil

exkl. automatisk dränventil

Komplett brandpost, exkl. utloppskoppling, inkl. aut. dränventil. Flytande betäckning med teleskoprör

Komplett brandpost, exkl. utloppskoppling, inkl. aut. dränventil. Flytande betäckning med lång hals

Ulefos Brandpost TRYCKKLASS PN10 VATTEN

Flytande betäckning komplett med lock För korrugerad brandposttrumma di 425 Segjärn

Flytande betäckning komplett med lock För korrugerad brandposttrumma di 425 Segjärn

* Används med teleskoprör RSK 235 82 49

Teleskoprör dim 425 inklusive tätningsring

Korrugerad bottendel dim 425

Bottenplatta , betong

Teleskopisk betäckning komplett med lock För brandpost

Ulefos Brandpost TRYCKKLASS PN10 VATTEN

Tillbehör

RSK-nr

421 15 04

421 10 09

421 10 17

421 10 25

421 10 85

421 12 88

IBP23

BPA

Beskrivning

Packning till utkoppskoppling

Utkoppskoppling Typ A, brandpostmutter

BPB Utkoppskoppling Typ B, bajonettkoppling inkl lock med vajer

BPC Utkoppskoppling Typ C, Billman

BPCLOCK Lock med vajer till Typ C

BPBLOCK Lock med vajer till Typ B

BPBLOCK-PU Lock inklusive O-ring och vajer till Typ B

BPALOCK Lock med lina till Typ A

420 83 40 BPCB Centreringsbult M10, sats till 1 st brandpost

311 51 69 VSILICON Siliconsmörjmedel, tub 50 gram

235 82 59 VP425 Tätningsring ø 425

Ulefos typ 97F, PN16

Som standard med monterad utloppskoppling typ A

Separat kan levereras lös utloppskoppling typ B och C

Automatisk dränering i stängt läge

Med PE-rör 110mm SDR11

Modellen har dubbelavstängning

Finns även som alternativ med Multifix fotknärör för alla typer av rör

Ulefos Spolpost TRYCKKLASS PN10 VATTEN

Ulefos Spolpost, komplett med teleskopisk trumma och betäckning. PE-anslutning dim 40 mm Automatisk dräneringsventil

Betäckning

Ulefos körbara spolpostbetäckning är tillverkad av segjärn och målad med svart aquaprimer.

Den är fastskruvad på teleskopröret. Betäckningen har dubbla spetthål för enkel öppning.

Kanten är fasad 45° för att undvika hyvelskador. Locket är märkt SP.

SP-trumma

Ulefos spolposttrumma är tillverkad av PP och har goda egenskaper i samband med trafiklaster och tjällyftning. Den är montagevänlig tack vare sin låga vikt och är lätt att kapa ner till önskad höjd vid behov.

Spolposten levereras i en enhet för enkelt montage. Betäckningen är fastsatt i teleskopröret med 3 st bultar/muttrar av rostfritt stål. Anslutning av vattenledning och dagvatten i trummans nedre del.

• Betäckning tillverkad av segjärn

• Teleskoprör av PVC, Dy 200 mm

• Korrugerad trumma av PP, Dy 250 mm

• Bottendel av PE med tätningsring

• PE-anslutning, dimension 40 mm

• Dagvattenanslutning, dimension 110 mm

Ulefos Rörstöd

ULEFOS RÖRSTÖD ELLER GLIDSKOR som de också kallas är tillverkade helt av PE.

Rörstöden, som finns för mediarör Dy 25-3414 mm, används huvudsakligen för att ge ett mekaniskt skydd för mediaröret vid införingen i skyddsröret och under drift men ger även bra centrering av mediaröret i skyddsröret. Utan rörstöd kan t ex ett mediarör av PE åla sig inne i skyddsröret under drift vilket kan ge rörskador.

Rörstöden kan även anpassas i höjd så muffhöjd byggs förbi då det förekommer.

I vissa fall kan rörstöden även användas för att skapa evakueringsmöjlighet av media.

Ulefos Rörstöd fungerar erfarenhetsmässigt mycket bra och är enkla att montera tack vare smart snäpplåsning och proffsiga spännverktyg (kan lånas mot en depositionsavgift).

Vi har även en typ av rörstöd med kilar som kan monteras utan verktyg om så önskas.

Vi hjälper gärna till med beräkningen och då behöver vi få reda på:

• Längd på genomföringen m

• Rörtyp och Dy mått mm mediarör

• Rörtyp och Di mått mm skyddsrör

Ulefos Rörstöd

DIMENSIONERINGSTABELL

Dimensioneringstabell

Dimensioneringstabell

Dimensioneringstabell

Dimensioneringstabell

Dimensioneringstabell

Dimensioneringstabell

(levereras alltid som komplett ring inkl bultar/muttrar)

(levereras alltid som komplett ring inkl bultar/muttrar)

Inget specialverktyg behövs för typ A och B

Ulefos Rörstöd

TILLBEHÖR

Rörstöd typ P

Kompletta rörstöd av PE som fäster i varandra med bult/mutter.

Rek. avstånd mellan stöd = 2m

Max belastning 85 kg/ring. Dubbla rörstöd vid varje ända

Rörstöd typ I C D

Segment av PE som fäster i varandra utan bult/mutter.

Rek. avstånd mellan stöd = 1m.

Max belastning 100 kg/ring Max 80°C. Dubbla rörstöd vid varje ända

Rörstöd typ A och B

Segment av PE som fäster i varandra utan bult/mutter.

Rek. avstånd mellan stöd = 1,5m

Max belastning 180 kg/ring. Max 80°C. Dubbla rörstöd vid varje ända. Monteras med polygrip

Rörstöd typ F och G

Segment av PE som fäster i varandra utan bult/mutter. Rek. avstånd mellan stöd = 2m.

Max belastning 500 kg/ring. Max 80°C. Dubbla rörstöd vid varje ända

Ulefos Rörstöd TILLBEHÖR

Rörstöd typ M och N

Segment av PE som fäster i varandra utan bult/mutter. Rek. avstånd mellan stöd = 2m för mediarör Dy 143-505 mm. 506-759 mm = 1,5m. Max belastning 1000 kg/ring. Max 80°C. Dubbla rörstöd vid varje ända

RSTÖD-N18

RSTÖD-N36

RSTÖD-N50

RSTÖD-N75

Rörstöd typ E och H

Segment av PE som fäster i varandra utan bult/mutter. Rek. avstånd mellan stöd = 2m för mediarör Dy 221-1159 mm. 1160-3414 mm kontakta Ulefos. Max belastning 2750 kg/ring. Max 80°C. Dubbla rörstöd vid varje ända

Verktyg för fastspänning av rörstöd (kan hyras)

Verktyg för fastspänning av P använd insexnyckel 3 mm

RFAST-ST Verktyg för fastspänning av I, C och D

Verktyg för fastspänning av A och B använd polygrip

RFAST-FG Verktyg för fastspänning av F och G

RFAST-MN Verktyg för fastspänning av M och N

RFAST-EH130 Verktyg för fastspänning av E och H, h 25-130

Specialtape till PE och PVC-rör (längd = 10m/rulle tjocklek = 0,5 mm, monteras med 30% överlapp)

Ulefos ändförslutningar typ KT

Av EPDM gummi

Inklusive rostfria spännband

Ulefos Automatiska avluftningsventiler

VI HAR SPECIALISERAT OSS PÅ automatiska avluftningsventiler, anordningar och avluftningspaket för trycksatta VA-ledningar för dricksvatten, råvatten och avloppsvatten. Vi hjälper till att beräkna var, vilken dimension och typ av avluftningsventiler som passar för varje individuellt projekt. Produktprogrammet består av dubbelverkande avluftningsventiler (utluftning vid fyllning av ledning, under drift och tilluftning vid undertryck) samt enkelverkande avluftningsventiler (endast utluftning med återströmningsskydd). De automatiska avluftningsventilerna levereras allt oftare som del i Ulefos avluftningspaket enligt princip i anläggnings-AMA eller som kompakta anordningar som enkelt kan underhållas från marknivån.

Hoppar man över att sätta en automatisk avluftningsventil på en tydlig högpunkt på en rörledning, har tester visat att pumpenergin ökar med ca +20% för att få fram samma mängd vatten som med en automatisk avluftningsventil.

Pumptillverkarna brukar prata om att deras pump är 0,5-1% bättre än konkurrentens och detta kan vara intressant att ha som jämförelse.

Att beräkna hur ett VA-rörsystem ska dimensioneras rätt med avluftningsventiler och vilken typ av avluftningsventil eller paket som bör användas kräver kunskaper om hur vatten och luft fungerar i rörsystemet. Ulefos hjälper gärna till med detta och har mångårig erfarenhet, både teoretisk och praktisk.

Du är välkommen att höra av Dig till oss!

Ulefos Avluftningsventiler AUTOMATISKA

För rent vatten, PN 16

Typ 1410 Triovent

Dubbelverkande (utluftning och tilluftning)

Hus av fiberarmerad nylon

För rent vatten, PN 16

Typ 1420 Triovent

Dubbelverkande (utluftning och tilluftning)

Inkl säkerhetssnorkel som återströmningsskydd

Hus av fiberarmerad nylon

Ulefos Avluftningsventiler AUTOMATISKA

För rent vatten, PN 16

Hus av glasfiberförstärkt nylon

Dubbelverkande (utluftning och tilluftning)

Inkl säkerhetssnorkel som återströmningsskydd

Inkl kulventil G50 inv.gga

För rent vatten , PN 16

Ulefos automatiskt avluftningspaket enligt AMA

För rent vatten, PN 16

Korrosionsfritt

Dubbelverkande (utluftning och tilluftning)

Inkl säkerhetssnorkel som återströmningsskydd

För huvudledning av PE

För rent vatten, PN 16

Ulefos automatisk avluftningsanordning

Kan enkelt underhållas från marknivån

Spolpost integrerad rostfri syrafast AISI 316

Dubbelverkande (utluftning och tilluftning)

Inkl säkerhetssnorkel som återströmningsskydd

Med rostfri syrafast avstängningsventil AISI 316

Lämplig betäckning är 640 (dagöppning

Ulefos Avluftningsventiler

AUTOMATISKA PN 10 & PN 16

Typ 1407 för avloppsvatten, PN 16

Dubbelverkande (utluftning och tilluftning)

Hus av syrafast stål AISI 316

För avloppsvatten, PN 16

Ulefos automatisk avluftningsanordning

Kan enkelt underhållas från marknivån

Dubbelverkande (utluftning och tilluftning)

Med rostfri syrafast avstängningsventil A1S1316

Lämplig betäckning är 640 (dagöppning 600mm)

Ulefos Klaffluckor

KLAFFLUCKA PTK-G & PTK-A

Klafflucka typ PTK-G för anslutning mot plan vägg

Levereras med förankringsbultar

Användning

För att styra vattenflödet i en riktning

För användning över vattenytan

Kortvarigt (ca 1 dygn) kan 5 MVP accepteras

Fritt genomlopp

Utföranden/ material PE / Syrafast stål 2343, AISI 316

Klafflucka typ PTK-A för

anslutning mot plan vägg

Levereras med förankringsbultar

Användning

För att styra vattenflödet i en riktning

För användning i/under vattenytan

Kortvarigt (ca 1 dygn) kan 5 MVP accepteras

Fritt genomlopp

Utföranden/ material

PE / Syrafast stål 2343, AISI 316

Ulefos Klaffluckor

KLAFFLUCKA PTK-P & PTK-BS

Klafflucka typ PTK-P för

montering i PVC-muff

Klaff snedställd för optimal täthet

Användning

För att styra vattenflödet i en riktning

För användning i / under vattenytan

Kortvarigt (ca 1 dygn) kan 5 MVP accepteras

Fritt genomlopp

Utföranden/ material

PE / Syrafast stål 2343, AISI 316

Andra dimensioner på förfrågan

Klafflucka typ PTK-BS för montering i betong- eller stålrör. Inkl. packning

Klaff snedställd för optimal täthet

Användning

För att styra vattenflödet i en riktning

För användning i / under vattenytan

Kortvarigt (ca 1 dygn) kan 5 MVP accepteras

Fritt genomlopp

Utföranden/ material

PE / Syrafast stål 2343, AISI 316

Andra dimensioner på förfrågan

Ulefos Klaffluckor

KLAFFLUCKA PTK-F

Klafflucka typ PTK-F fläns PN 10

Klaff snedställd för optimal täthet

Användning

För att styra vattenflödet i en riktning För användning i / under vattenytan Kortvarigt (ca 1 dygn) kan 5 MVP accepteras

Fritt genomlopp

Utföranden/ material

PE / Syrafast stål 2343, AISI 316

Ulefos klaffluckor kan även fås med fyrkantigt genomlopp eller i andra dimensioner.

Klaffluckorna kan även levereras med baksida med radie för att t.ex. monteras i brunn

Ulefos Handlucka

HANDLUCKA PHA

Ulefos Handlucka typ PHA av PE för montage mot betongvägg med runt genomlopp. Levereras med förankringsbultar

Utföranden/material

PE/ Syrafast stål SS 2343, AISI 316 Packning runt genomlopp av EPDM gummi Tätning mellan lucka och vägg av neoprene

Ulefos Slussluckor

Ulefos slussluckor typ PRA för montage mot betongvägg med runt genomlopp Levereras med förankringsbultar

Utföranden/ material

PE / Syrafast stål SS 2343, AISI 316 Packning runt genomlopp av EPDM gummi Tätning mellan lucka och vägg av neoprene

Andra dimensioner på förfrågan OBS! Väggen som hela slussluckan sitter mot skall vara kontrollerad rak och jämn före montering. Max 2 mm ojämnhet per 2 m.

Ulefos Slussluckor

Ulefos slussluckor typ PRA för montage mot vägg med fyrkantigt genomlopp. Levereras med fästankare

Utföranden/ material

PE / Syrafast stål SS 2343, AISI 316

Packning runt genomlopp av EPDM gummi Tätning mellan lucka och vägg av neoprene

Tillbehör Ulefos Slussluckor

PRAOC20

PRAVL25-CON

PRASL25

PRAOHW315

PRAOHW400

Nyckelhylsa för direktmontage på lucka

Spindeltapp för eldon direktmontage

Spindelförlängning med nyckelhylsa 1 meter 150-1000

Spindel förlängning med spindeltapp för eldon 1 meter 150-1000

Spindelförlängning tillkommande meter 150-1000

Spindelförlängning tillkommande meter inkl handratt 315 mm 150-1000

Väggfäste för spindelförlängning 150-1000

Handratt diam 315 mm för direkt montage på lucka 150-800

Handratt diam 400 mm för direkt montage på lucka 900-1000

Nyckelhylsa för direktmontage på lucka 1100-1500

Spindeltapp för eldon direktmontage 1100-1500

Spindelförlängning med nyckelhylsa 1 meter 1100-1500

Spindelförlänging med spindeltapp för eldon 1 meter 1100-1500

Spindelförlängning tillkommande meter 1100-1500

Spindelförlängning 1 meter med ratt 500mm 1100-1500

Väggfäste för spindelförlängning 1100-1500

Handratt diam 315 mm 1100-1500

Spindeltapp för eldon direktmontage 1600-2000

Spindelförlängning med spindeltapp för eldon 1 meter 1600-2000

Spindelförlängning tillkommande meter 1600-2000

Väggfäste för spindelförlängning 1600-2000

OBS! Väggen som hela slussluckan sitter mot skall vara kontrollerad rak och jämn före montering. Max 2 mm ojämnhet per 2 m.

Ulefos Genomföringstätningar för proffs! Link-Seal ®

ULEFOS GENOMFÖRINGSTÄTNINGAR Link-Seal® är en högkvalitativ produkt för permanent tätning av alla typer av rör som skall föras genom väggar, golv och tak. Ulefos genomföringstätning Link-Seal® är enkel att anpassa till olika rördimensioner och storlekar på genomföringshål. Olika materialkvaliteter säkrar ett brett användningsområde.

Ulefos genomföringstätning Link-Seal® är uppbyggd av länkar. Varje länk består av en rostfri syrafast bult med mutter, två tryckplattor samt ett gummisegment. Länkarna finns i olika storlekar beroende på hur stort ringspalten är mellan genomföringshål och mediarör.

Mediarörets och genomföringshålets diameter bestämmer också antalet länkar som behövs för en komplett tätning. Genom en enkel beräkning kan man fastställa länkstorlek och antal länkar som behövs för varje given kombination av genomföringshål och mediarör.

Ulefos Link-Seal® är korrisionsbeständig och är vatten- och gastät upp till 5 bar.

Certifiering

Ulefos genomföringstätning Link-Seal® är typgodkänd av DNV. För mer information – vänligen kontakta Ulefos.

Sortiment

Ulefos Link-Seal® länkar säljs styckvis. Beroende på användningsområde och mediarör finns det fem olika gummikvaliteter att välja mellan, se vidare i tekniska data.

Den radiella expansionen av gummit säkerställer en läckagefri installation

TEKNISK DATA

Typ

BS316 Standard Plaströr EPDM Blå Förstärkt nylonpolymer Rostfritt syrafast stål A4

S316 Standard Exkl plaströr EPDM svart

Förstärkt nylonpolymer

till 3 bar

OS316 Oljeresistent NBR Grön Förstärkt nylonpolymer Rostfritt syrafast stål A4 Från -40° C till +80° C För alla typer av rör, tät upp till 5 bar

KTW/W270 Dricksvatten & radongodkänd EPDM svart

Förstärkt nylonpolymer blå

Rostfritt syrafast stål A4 -40˚ C till +80˚ C För alla typer av rör, tät upp till 5 bar

T * * För extrema temperaturer Silikongummi grå Stål *** elförzinkat Stål *** elförzinkat -55˚ C till +230˚ C För alla typer av rör, tät upp till 5 bar

* Kan även användas till övriga typer av rör ** För mer information kontakta Ulefos *** Finns även i rostfritt syrafast stål A4

BS316 S316 OS316

KTW/W270

Beräkning av länkstorlek och antal länkar På vår hemsida finns anvisningar om hur man manuellt beräknar länkstorlek och antal länkar. Det enklaste sättet är dock att ringa in till oss på Ulefos så tar vi fram uppgifterna. Om vi får uppgift om mediarörets ytterdiameter, kan vi med hjälp av ett beräkningsprogram snabbt räkna fram det genomföringshål som ger den bästa och den mest ekonomiska tätningslösningen samt länkstorlek och antal länkar.

Monteringsanvisning Ulefos Genomföringstätning Link-Seal ®

Centrera mediaröret helt i genomföringshålet. Staga upp mediaröret. Ulefos genomföringstätning Link-Seal® är inte gjord för att orka lyfta upp mediaröret själva!

Sätt samman rätt antal länkar för genomföringstätningen enligt beställningen. För eventuell kontrollberäkning av antal länkar se vidare information på baksidan av denna monteringsanvisning. Kontakta beställaren i första hand vid ev. tveksamheter. Kontrollera att bultarna inte är åtdragna och att länkarna är okomprimerade.

Kontrollera att bultskallarna är vända mot dig. Ringen kan nu se slak ut vilket är helt normalt. På små mediarör kan man dock behöva sträcka lite på länkarna.

Dra åt första bulten kl 12 med max 4 varv. Fortsätt därefter med bulten närmast till höger med max 4 varv o.s.v. Använd endast handkraft.

Dra åt bultarna max 4 varv per gång. Fortsätt att dra åt bultarna klockvis tills korrekt moment uppnåtts, se tabell.

Efterdra bultarna klockvis efter ca 2 timmar tills korrekt moment uppnåtts, se tabell. För typ LS 500 upp till LS 650 behövs ofta fler efterdragningar beroende på ring-spalt, temperatur etc.

Ulefos genomföringstätning Link-Seal® - Rätt

• Kontrollera att mediaröret är centrerat genomföringshålet före montering.

• Montera ihop rätt antal länkar.

• Kontrollera att länkarna och samtliga rörytor är rena från smuts.

• Montera länkarna jämnt fördelade runt mediaröret före åtdragning av bultar.

• Se till att mediaröret är ordentligt uppstagat under återfyllnad.

Ulefos genomföringstätning Link-Seal® - Fel

För in Ulefos genomföringstätning Link-Seal® i ringspalten mellan mediaröret och genomföringshålet. På större mediarör - börja med att föra in länkarna från position kl 6 och arbeta in ringen upp till position kl 12.

Maximalt åtdragningsmome nt för typ S316, KTW/W270 svart och OS316 grön, Shore 50

Maximalt åtdragningsmoment för typ BS316 blå, Shore 35

Länkstorlek

2,3 Nm 2 Nm LS 200 upp till LS 275

8 Nm 6 Nm LS 300 upp till LS 360

27 Nm 20 Nm LS 400 upp till LS 475

65 Nm 50 Nm LS 500 upp till LS 575

110 Nm 65 Nm LS 615

65 Nm 50 Nm LS 625 och LS 650

• Montera inte genomföringstätningen med tryckplattorna riktade skevt.

• Montera inte genomföringstätningen på ojämna mediarör, t ex spiralsvetsade rör.

• Drag inte åt bultarna maximalt före ni går vidare till nästa bult.

• Använd inte höghastighetsverktyg.

• Ulefos genomföringstätning Link-Seal® är inte dragfast.

Ulefos Genomföringstätning

KONTROLLBERÄKNING LÄNKAR - LINK-SEAL®

Kontrollberäkning antal länkar

Kontrollberäkna hur många länkar som behövs för att täta utrymmet mellan mediarör och genomföringshål.

Använd följande beräkningsformel för att beräkna antal länkar:

Genomföringshålets diameter D Mediarörets ytterdiameter Dy Längd länk + x 3,14 / = (avrunda till närmaste heltal)

Antal länkar

Använd markerad* tabell för att bestämma länkens längd. Länkstorlek står på sidan på varje länk.

LS 500 99,8 mm från

Ulefos Genomföringstätning

LINK-SEAL® BS316 & S316

Ulefos Link-Seal ® länk typ BS316

För mediarör av plast, tät upp till 3 bar, blått gummi av EPDM, bult och mutter av rostfritt syrafast stål A4

Ulefos Link-Seal ® länk typ S316

För alla typer av mediarör exkl plaströr, tät upp till 5 bar, svart gummi av EPDM, bult och mutter av rostfritt syrafast stål A4

Art-nr

BS316

PS4-200

PS4-265

PS4-275

PS4-300

200

265

275

300

PS4-310 LS 310

PS4-315 LS 315

PS4-325 LS 325

PS4-340 LS 340

PS4-360 LS 360

PS4-400 LS 400

PS4-410 LS 410

PS4-425 LS 425

440

PS4-475 LS 475

PS4-500 LS 500

PS4-525 LS 525

PS4-575

PS4-625

575

615

625

650

PS5-200

PS5-265

200

265

PS5-275 LS 275

PS5-300 LS 300

PS5-310 LS 310

PS5-315 LS 315

PS5-325 LS 325

PS5-340 LS 340

PS5-360 LS 360

PS5-400 LS 400

PS5-410 LS 410

PS5-425 LS 425

PS5-440 LS 440

PS5-475 LS 475

PS5-500 LS 500

PS5-525 LS 525

PS5-575 LS 575

PS5-615 LS 615

LS 625

PS5-650 LS 650

Kontakta Ulefos så hjälper vi till att dimensionera rätt.

Ulefos Genomföringstätning

LINK-SEAL® OS316 & KTW/W270

Ulefos Link-Sea l® länk typ OS316

Oljeresistent

För alla typer av mediarör, tät upp till 5 bar, Grönt gummi av NBR, bult och mutter av rostfritt syrafast stål A4

Ulefos Link-Seal ® länk typ KTW/W270

Dricksvattengodkänd och radongodkänd

För alla typer av mediarör, tät upp till 5 bar, svart gummi av EPDM bult och mutter av rostfritt syrafast stål A4

Art-nr OS316 Länkstorlek

PS6-200 LS 200

LS 265

PS6-275 LS 275

PS6-300 LS 300 - LS 310

PS6-315 LS 315

PS6-325 LS 325

PS6-340 LS 340

PS6-360 LS 360

PS6-400 LS 400

PS6-410 LS 410

PS6-425 LS 425

PS6-440 LS 440

PS6-475 LS 475

PS6-500 LS 500

PS6-525 LS 525

PS6-575 LS 575

PS6-615 LS 615

LS 625

PS6-650 LS 650

Art-nr KTW/W270 Länkstorlek

PS7-200 LS 200

PS7-275 LS 275

PS7-300 LS 300

PS7-315 LS 315

PS7-325 LS 325

PS7-340 LS 340

PS7-360 LS 360

PS7-400 LS 400

PS7-410 LS 410

PS7-425 LS 425

PS7-440 LS 440

PS7-475 LS 475

PS7-500 LS 500

PS7-525 LS 525

PS7-575 LS 575

PS7-625 LS 625

PS7-650 LS 650

Kontakta Ulefos så hjälper vi till att dimensionera rätt.

Ulefos G enomföringstätningar för proffs! Compakt

ULEFOS GENOMFÖRINGSTÄTNINGAR COMPAKT är en serie högkvalitativa genomföringstätningar för permanent tätning av vatten-, gas- och avloppsledningar samt kablar som skall föras genom golv, väggar och tak. Ulefos genomföringstätningar Compakt är ett perfekt komplement till Ulefos genomföringstätning Link-Seal® och finns i två utföranden. Båda utförandena är tillverkade av gummi i hög kvalitet samt tryckplattor, bultar och muttrar av rostfritt stål.

Compakt Standard är en genomföringstätning för genomföringshål 50-400 mm och täcker steglöst alla dimensioner på mediarör från 6-330 mm. Gummit är tillverkat av EPDM och klarar temperaturer från -30˚C upp till +120˚C. Tätningen kan användas till alla typer av mediarör, oavsett material. Compakt Standard är vatten- och gastät upp till 3 bar, och är även radongodkända.

Compakt Varia är en flexibel genomföringstätning och finns i 3 olika storlekar; för genomföringshål 100, 150 och 200 mm. De två senare storlekarna är anpassade för plaströrsdimensioner. Den speciella ”lökrings-principen” gör att varje tätning klarar ett mycket brett dimensionsspann på mediaröret. Gummit är tillverkat av NBR och klarar temperaturer från -30˚C upp till +70˚C. Ulefos Compakt Varia är vatten- och gastät upp till 1,5 bar, och är även radongodkända.

Ulefos Compakt Standard

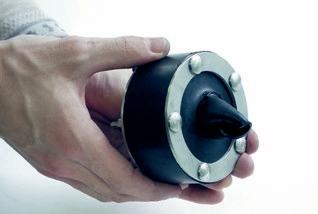

Ulefos Compakt Varia

Ulefos Compakt Split

Monteringsanvisning Ulefos Genomföringstätningar Compakt och Compakt Varia

Varje genomföringstätning består av en gummidel, två tryckplattor samt bultar och muttrar.

Rengör ingjutningshylsan/borrhålet och kontrollera att ytan är helt slät och fri från håligheter. Vid ojämn yta rekommenderas ett täckande skikt av epoxy.

(Compakt Varia - följ instruktionen på bladets baksida innan du går vidare till nedanstående steg)

För in genomföringtätningen i genomföringshålet med muttrarna vända mot dig och för därefter mediaröret genom genomföringstätningen.

Drag åt muttrarna klockvis med momentnyckel.

Åtdragningsmoment:

M6 5 Nm*

M8 10 Nm*

M10 15 Nm*

M12 20 Nm*

*Efterdra efter 2 timmar.

Ulefos Genomföringstätning Compakt Varia

Tryck ut centrumpluggen.

Tryck ut en tätningsring i taget. Använd en skruvmejsel eller liknande.

Tryck ut tätningsringarna från muttersidan.....

....mot bultskallesidan på genomföringstätningen.

Gör ett litet snitt med en vass kniv i kanten på den tät ningsring som ska avlägsnas.

Drag av tätningsringen för hand. Ta bort tillräckligt många tätningsringar

så att mediaröret precis går att föra in genom genomföringstätningen.

Ulefos Genomföringstätning

COMPAKT SPLIT

Ulefos Compakt Split Radongodkänd

För alla typer av mediarör tät upp till 3 bar, delbar svart gummi av EPDM, bult, mutter och tryckplatta av rostfritt stål A2

Andra dimensioner eller drickvattengodkänt gummi. Kontakta Ulefos

Ulefos Genomföringstätning

COMPAKT STANDARD & VARIA

Ulefos Compakt Standard

Radongodkänd

För alla typer av mediarör

tät upp till 3 bar, svart gummi av EPDM, bult, mutter och tryckplatta av rostfritt stål A2

Andra dimensioner, fråga Ulefos

Ulefos Compakt Varia

Radongodkänd

För mediarör av plast, tät upp till 1,5 bar, svart gummi av NBR, bult, mutter och tryckplatta av rostfritt stål A2

Ulefos Genomföringstätning

INGJUTNINGSHYLSA FC & PVC & PE

Ulefos Ingjutningshylsa FC av fiberarmerad cement, asbestfri, godkänd för upp till 5 bar

även

PS30-800400

Ulefos Ingjutningshylsa PVC av ruggat PVC-rör

Ulefos Ändpropp PE till ingjutningshylsa

Ulefos Genomföringstätning

KOMPENSATIONSTÄTNING

Ulefos Kompensationstätning för väggenomföring, klarar axiell/radiella förskjutningar på upp till 25 mm, Tät upp till 5 mvp

Material tätning: Rottolin

Material tryckplatta: Rostfritt stål A2

PS50-400315

PS50-450355

Ulefos Radontätning

FÖR INGJUTNING

Radontätning

För ingjutning i betong

Testade enligt EU direktiv 2013/59/Euratom

För alla typer av mediarör

Ulefos Rörproppar för alla typer av rör

Ulefos RÖRPROPPAR är en serie högkvalitativa proppar som kan användas på alla typer av rör, för att stoppa eller kontrollera vattenflöden. De kan också användas som ändpluggar vid trycktester. Alla proppar är tillverkade av naturligt eller syntetiskt gummi med utmärkta kompressionsegenskaper och med halkfri yta.

Ulefos Rörpropp SA1 och SA2 är framtagen framförallt för VVS-rör med en innerdiameter från 20-305 mm. Gummit är inte förstärkt, detta för att maximera sträckegenskaperna. Proppar upp t o m 200 mm är utrustade med vanlig däcksventil som är vulkad mot gummit. En kedja, monterad på ventilfästet, med ett päronformat handtag i andra änden, gör att risken för att proppen följer med in i röret minimeras. Proppar över 200 mm är försedda med ventil som enkelt kan bytas ut till en snabbkoppling. Dragögla ingår för att kunna lyfta och sänka ned proppen med hjälp av draglina.

Rörpropp SA1 och SA2 finns även som oljebeständig variant.

Rörpropp SA1 är en blockeringspropp för rör med innerdiameter 20-305 mm.

Rörpropp SA2 är en propp med genomföring för rör med innerdiameter 46-305 mm.

ULEFOS Rörpropp SB1 och SB2 är framtagen för att tåla tuffa tag och används med fördel vid proppning av markförlagda ledningar med en innerdiameter från 40-1800 mm. Propparna är tillverkade av högkvalitativt gummi med kevlarförstärkt kord och designade för maximal friktion mot rörväggen.

Varje propp täcker flera rördimensioner vilket underlättar lagerhållningen.

Alla ventiler är av typ snabbkoppling. På större dimensioner har propparna två ventiler för snabbare luftfyllning. Proppar upp till 500 mm är flexibla för att även passa i vinklar upp t o m 90°.

En eller två dragöglor, beroende på storlek, är placerade på propparna för att kunna fästa draglina. Rörpropp SB1 och SB2 finns även som oljebeständig variant.

Rörpropp SB1 är en blockeringspropp för rör med innerdiameter 40-1800 mm.

Rörpropp SB2 är en propp med genomföring för rör med innerdiameter 70-1800 mm.

Ulefos Rörproppar för alla typer av rör

Ulefos Rörpropp SC1 är en lång propp för att täta anslutning och huvudledning på samma gång. Propparna klarar innerdiametrar från 50-150 mm. Propparna är försedda med en 100 cm lång tryckslang. En kedja, monterad på ventilfästet, med ett päronformat handtag i andra änden, gör att risken att proppen följer med in i röret minimeras. Propparna är tillverkade av hökvalitativt gummi med kevlarförstärkt kord.

Ulefos Rörpropp SD2 är en genomföringspropp med vilken man kan utföra förbipumpning av stora vattenflöden under reparationer och andra ingrepp i ett rörsystem under fortsatt kontinuerlig drift. Propparna SD2 klarar ledningar med innerdiameter från 98-1800 mm. Propparna är tillverkade av högkvalitativt gummi med kevlarförstärkt kord. Gummit är utbytbart. Genomföringen är tillverkad av aluminium med en flänsat gängavstick i fronten, som enkelt kan ersättas med olika storlekar. Propparna är utrustade med snabbkopplingar och med en eller två dragöglor beroende på storlek på proppen.

VIKTIGT ATT TÄNKA PÅ:

Ulefos Rörpropp SE1 är en propp för stora ledningar med en innerdiameter från 600-2200 mm som standard. Propparna är tillverkade av högkvalitativt gummi med kevlarförstärkt kord, och är utrustade med två ventiler samt två dragöglor. Finns även med bypass med invändig gänga G50.

Ulefos Rörpropp SF1 är en propp för gas- och VA-ledningar, med en innerdiameter från 50-500 mm, där proppen bara kan föras in i ledningen via ett mycket begränsat utrymme, t ex ett avstick. Propparna är utrustade med snabbkopplingsventil.

• Läs alltid medföljande bruksanvisning.

• Var noga med att rengöra ledningen före montering av proppen. Detta är avgörande för friktionen mellan rör och propp.

• Proppen skall alltid säkras med mekanisk förankring för att förhindra utglidning.

• Använd alltid säkerhetsventil med manometer vid fyllning av proppen.

• Töm proppen på luft innan demontering

• Var uppmärksam på baktrycket vid tömning av proppen.

• Upprätta alltid säkerhetsavstånd vid fyllning och tömning av proppen.

• Rengör aldrig gummit med lösningsmedel eller andra aggressiva medel.

• Skyddas mot UV-strålning.

Ulefos Rörproppar

RÖRPROPPAR VVS

Rörpropp VVS

Typ SA1

Blockeringspropp med dragögla

Dimensionsområde 20-305 mm

Arbetsområde

Rörpropp VVS

Typ SA2

Med genomföring för bl a provtryckning

Gängad anslutning och dragögla

Dimensionsområde 46-305 mm

Finns även som oljebeständig

Högsta tillåtna mottryck (mvp)

För rörpropp typ SA1 och SA2

Ulefos Rörproppar

RÖRPROPPAR VA

& TILLBEHÖR

Tillbehör

Till rörpropp typ SA1 och SA2

Rörpropp VA

Typ SB1

Blockeringspropp med dragögla

Dimensionsområde 40-1800 mm

tryck

Finns även som oljebeständig

Rörpropp VA

Typ SB2

Med genomföring för bl a provtryckning

Gängad anslutning och dragögla

Dimensionsområde 70-1800 mm

Arbetsområde propp

Mått tömd propp Max tryck

Finns även som oljebeständig

Max

Ulefos Rörproppar

RÖRPROPPAR

VA & TILLBEHÖR

Högsta tillåtna mottryck (mvp)

För rörpropp typ SB1 och SB2

Högsta tillåtna mottryck (mvp)

För rörpropp typ SB1 och SB2

Tillbehör

Till rörpropp typ SB1 och SB2

Rörpropp VVS

Typ SC1

Blockeringspropp med dragögla

Inkl 1 m tryckslang

Dimensionsområde 50-1150 mm

Ulefos Rörproppar

Rörpropp VA

Typ SD2

Med stor genomföring för bl a provtryckning

Gängad anslutning och dragögla

Dimensionsområde 98-1800 mm

* Finns även med genomföring G150

Högsta tillåtna mottryck (mvp)

För rörpropp typ SD2

Högsta tillåtna mottryck (mvp)

För rörpropp typ SD2

Arbetsområde propp

Mått tömd propp

Max tryck

Ulefos Rörproppar

RÖRPROPPAR VA & GAS

Rörpropp VA

Typ SE1

Blockeringspropp

Dimensionsområde

Arbetsområde

Rörpropp VA & GAS

Typ SF1

Blockeringspropp

Dimensionsområde 50-500 mm RSK-nr

Ulefos Gängade rördelar

Muff

T-rör

Typ 5047

Invändig gänga

Ulefos Gängade rördelar

SERIE 5 MUFF, BUSSNING & T-RÖR AV PP

Vinkel

Nippel

Nippel förminskning

Typ 5065

Utvändig gänga

Ulefos Gängade rördelar

SERIE 5 HUV, PROPP AV PP & KULVENTIL

Huv

Typ 5077

Invändig gänga

Propp

Typ 5177

Utvändig gänga

Kulventil

Typ 3703

Invändig gänga

Ulefos Elektrosvetsrördelar samt Svetsautomater och Skrapverktyg

PLASSON HAR I DRYGT 40 ÅR varit en världsledande tillverkare av högkvalitativa plastrördelar. Plassons elektrosvetsrördelar är tillverkade för att tillgodose alla de högt ställda krav som ställs på dagens moderna trycksatta vatten- och avloppsledningssystem. Kvaliteten på produkterna, tillsammans med det högteknologiska SmartFuse-systemet, gör att Plasson kan erbjuda marknadens mest ekonomiska och säkerhetsanpassade sortiment för elektrosvetsning.

S martFuse

Elektrosvetsrördelarna tillsammans med Plassons svetsmaskiner bildar SmartFuse-systemet vilket innebär att svetsprocessen utförs helt automatiskt upp till 400 mm. Hela svetsprocessen är datorkontrollerad vilket minimerar felkällorna under svetsning och säkerställer täta svetsfogar med lång livslängd.

TEKNISK DATA

Tryckklass

Elektrosvetsrördelarna är tillverkade i tryckklass PN16 för vatten och PN10 för gas (ej skarvmuff light eller om annat anges).

Svetsbara rör - PE80, PE100 Rördelar upp t o m dim 75 mm är svetsbara med rör SDR 7-11 om inte annat anges. Rördelar från 90 mm och uppåt är svetsbara med rör SDR 7-17 om inte annan anges.

Material

Alla elektrosvetsrördelar är tillverkade av materialet PE100 vilket överensstämmer med internationella standarder för dricksvatten och gas. Metallförstärkningar är tillverkade av rostfritt stål A2. Förstärkningar, bultar och muttrar till elektrosvetsbyglar är tillverkade av galvaniserat stål (elförzinkning).

Standarder

Rördelssortimentet är konstruerat, testat och kontrollerat enligt Plassons interna normer.

Dessa normer uppfyller kraven enligt SS-EN 1555, SS-EN 12201.

Kvalitet

Plasson är certifierad enligt kvalitetssäkringssystemet ISO 9001. Arbetsrutinerna enligt ISO 9001 ålägger företaget sträng kontroll genom hela tillverkningsprocessen.

Svetsning

Plassons rördelssortiment kan användas med Plassons helautomatiserade svetsmaskiner eller med alla på marknaden förekommande svetsmaskiner med streckkodläsare. Varje rördel levereras komplett med streckkod, för inläsning av värden på svetsparametrar och kod för spårbarhet. Rördelarna har smältindikatorer för optisk kontroll efter genomförd svetsning.

Plassons unika svetsrördelar har ALLTID samma svetstid oavsett omgivande temperatur.

Rördelarnas anslutningsstift har dimension 4,0 mm. Rördelarna kan svetsas i temperaturer från -10°C till +45°C. Vid lägre temperaturer - kontakta Ulefos.

Ulefos Elektrosvetsning

SKARVMUFF

PN16 vatten, PN10 gas om inte annat anges

Skarvmuff,

typ 9014, PE100, med centrumstopp* som kan avlägsnas, stift 4,0 mm

upp t.o.m 400 mm

*Upp tom dim. 400 mm

Skarvmuff Light,

typ 6014, PE100

Med centrumstopp som kan avlägsnas, stift 4,0 mm

PN10 vatten, PN4 gas SmartFuse upp t.o.m 400 mm

242 79 59 P6014-800

Ulefos Elektrosvetsning

& ÄNDHUV

PN16 vatten, PN10 gas om inte annat anges

Förminskning

Typ 9114, PE100 stift 4,0 mm

Ändhuv

Typ

Ulefos Elektrosvetsning

T-RÖR

PN16 vatten, PN10 gas om inte annat anges

T-rör

Typ 9044, PE100 stift 4,0 mm

T-rör

Typ 9144, förminskat avstick, PE100, stift 4,0 mm

Ulefos Elektrosvetsning 90° &

45° VINKEL

PN16 vatten, PN10 gas om inte annat anges

Ulefos Elektrosvetsning

JUSTERBAR- & 22,5° VINKEL

PN16 vatten, PN10 gas om inte annat anges

Vinkel 22,5°

Typ 9024, PE100 stift 4,0 mm

Justerbar vinkel

typ 9474, dubbelsidig, max 24°, PE100, stift 4,0 mm

Justerbar vinkel

typ 9475, enkelsidig,

Ulefos Elektrosvetsning

PE-RT SKARVMUFF, T-RÖR, 90°

Kontakta Ulefos för aktuell tryckklass

Skarvmuff PE-RT

PE

T-rör PE-RT

PE 100, med centrumstopp som kan avlägsnas, stift 4,0 mm

SmartFuse upp t.o.m. 400 mm

Vinkel 90° PE-RT

PE 100, med centrumstopp som kan avlägsnas, stift 4,0 mm

SmartFuse upp t.o.m. 400 mm

252

Ulefos Elektrosvetsning

45° VINKEL

Kontakta Ulefos för aktuell tryckklass

Vinkel 45° PE-RT

PE 100, med centrumstopp som kan avlägsnas, stift 4,0 mm

SmartFuse upp t.o.m. 400 mm

Ulefos Elektrosvetsning

SVETSBOJA & ANBORRNINGSBYGEL

PN16 vatten, PN10 gas om inte annat anges

Svetsboja

typ 9099, PE 100

För PE-rör dim. 160-1600 mm

Förankringsverktyg Svetsboja

För att uppnå rätt anliggningstryck innan svetsning

Anborrningsbygel

typ 9384, invändigt gängat avstick med metallförstärkt utlopp, PE100, stift 4,0 mm

* Med bandunderdel. Endast anborrning efter svetsning

Anborrningsbygel Toploading

typ 9384, PE100, stift 4,0 mm Inv. gänga av mässing

Ulefos Elektrosvetsning

PN16 vatten, PN10 gas om inte annat anges

Toploadingverktyg

För att uppnå rätt anliggningstryck innan svetsning

RSK-nr Art-nr

PCTS280710

Transportlåda med spännband, spärrhandtag samt rundningshuvud

PCT110 Tryckplatta till anslutning 110 mm

PCT110S Tryckplatta till anslutning 110 mm, delbar

PCT160 Tryckplatta till anslutning 160 mm

PCT160S Tryckplatta till anslutning 160 mm, delbar

PCTS4701009 Transportlåda med spännband, spärrhandtag, för toploading utl ≥ 180mm 21.5

PCT225S Tryckplatta till anslutning 225 mm, delbar samt rundningsring

PCT250S Tryckplatta till anslutning 250 mm, delbar samt rundningsring

PCT400S Tryckplatta till anslutning 400 mm, delbar

Skrapverktyg Toploading eldriven, inklusive transportväska

Hålsåg Toploading

inkl SDS-max adapter, centrumborr och transportlåda

Grenbygel Light Toploading

typ 7584, PE 100 SDR 17, PN10 vatten stift 4,0 mm

*Svetsbar med PE-rör SDR 17-33

PCT160

PCTS280710

PCTS4701009

Ulefos Elektrosvetsning

GRENBYGEL

PN16 vatten, PN10 gas om inte annat anges

Grenbygel, typ 9584, PE100, stift 4,0 mm

* Med bandunderdel. Endast anborrning efter svetsning

** Med vajerunderdel och 16 mm stos för provtryckning innan anborrning. Endast anborrning efter svetsning

Grenbygel Toploading typ 9584T, PE100, stift 4,0 mm, med 16 mm stos för provtryckning innan anborrning

* Kommer inom kort. OBS! Se även sida med Toploadingverktyg

Ulefos Elektrosvetsning

GREN- & ANBORRNINGSBYGEL

PN16 vatten, PN10 gas om inte annat anges

Grenbygel Toploading Fläns

typ 9594T, PE100, stift 4,0 mm

Rep Toploading

typ 9524, PE100 stift 4,0 mm

Anborrningsbygel

typ 9634, för anborrning under tryck, PE100, med inbyggt borr, stift 4,0 mm

* Med bandunderdel. Endast anborrning efter svetsning

Ulefos Elektrosvetsning ANBORRNINGSBYGEL & MT-FLÄNS

Anborrningsbygel

typ 9535, för anborrning under tryck, parallellt utlopp, PE100, med inbyggt borr, stift 4,0 mm

* Med bandunderdel. Endast anborrning efter svetsning

Nyckel av automatstål till skär i anborrningsbyglar

typ 9634, 9535 och 9536 (P4)

MT-fläns

typ 9774, Elektrosvetsmuff PE100Flänsanslutning av epoxybehandlat segjärn GGG-50, flänsborrad PN10/16

Ulefos Elektrosvetsning

PN16 vatten, PN10 gas om inte annat anges

Övergångskoppling typ 9214, elektrosvetsmuff PE100utvändig gänga, gänga av mässing, stift 4,0 mm Adapter för elsvets typ 9217, elektrosvetsmuff PE100utvändig gänga, gänga av avzinkningshärdig mässing

Övergångskoppling typ 9314, elektrosvetsmuff PE100invändig gänga, gänga av avzinkningshärdig mässing, stift 4,0 mm

Adapter för elsvets typ 9217, elektrosvetsmuff PE100invändig gänga, gänga av avzinkningshärdig mässing

Ulefos Elektrosvetsning

SKRAPVERKTYG

Handskrapa med 4 skär, vändbart, för borttagning av oxidskikt på PE-rör innan elektrosvetsning

Rekommenderas enbart vid anborrning

Rotationsskrapa Atlas

för PE-rör

Inkl transportväska och manual, för borttagning av oxidskikt på PE-rör innan elektrosvetning

Rotationsskrapa Hermes

Tillbehör till borrmaskin, för PE-rör dim 25-63 mm, inkl transportlåda, för borttagning av oxidskikt på PE-rör innan elektrosvetsning

Ulefos Elektrosvetsning

SKRAPVERKTYG & TILLBEHÖR

Rotationsskrapa Safir

för PE-rör

Inkl transportväska, extra skärblad, insexnyckel och manual, för borttagning av oxidskikt på PE-rör innan elektrosvetsning

242 07 83 PRS50160

242 07 72 PRS75315 Rotationsskrapa

242 06 99 PRD150

* Finns även för uthyrning

Rotationsskrapa Titan II

för PE-rör

Inkl transportväska, insexnyckel och manual, för borttagning av oxidskikt på PE-rör innan elektrosvetsning

242

242 07 00 PRD156

TILLBEHÖR

Fixeringsverktyg Masterfix

För fixering av PE-rör vid elektrosvetsning

Rotationsskrapa Onyx

för PE-rör

Inkl transportväska, extra skärblad, insexnyckel och manual, för borttagning av oxidskikt på PE-rör innan elektrosvetsning

Skärblad Safir

Skärblad Titan II

Ulefos Elektrosvetsning

Ulefos rundningsverktyg

för PE-rör

dimension 63-75 mm

RSK-nr

Ulefos rundningsverktyg

för PE-rör dimension 90-160 mm

RSK-nr

Ulefos rundningsverktyg

för PE-rör dimension 180 mm

Ulefos rundningsverktyg

för PE-rör dimension 200-250 mm

RSK-nr

Ulefos rundningsverktyg

för PE-rör dimension 280-400 mm

RSK-nr

Ulefos Plasson hydrauliska

rundningsverktyg för PE-rör dimension 450-800 mm (Finns även för uthyrning)

PPRC063

PPRC075

Ulefos Rundningsverktyg 63 mm

Ulefos Rundningsverktyg 75 mm

PPRC090 Ulefos Rundningsverktyg 90 mm

PPRC110 Ulefos Rundningsverktyg 110 mm

PPRC125 Ulefos Rundningsverktyg 125 mm

PPRC140

PPRC160

Ulefos Rundningsverktyg 140 mm

Ulefos Rundningsverktyg 160 mm

PPRC180 Ulefos Rundningsverktyg 180 mm

PPRC200

Ulefos Rundningsverktyg 200 mm

PPRC225 Ulefos Rundningsverktyg 225 mm

PPRC250 Ulefos Rundningsverktyg 250 mm

PPRC280

Ulefos Rundningsverktyg 280 mm

PPRC315 Ulefos Rundningsverktyg 315 mm

PPRC355 Ulefos Rundningsverktyg 355 mm

PPRC400 Ulefos Rundningsverktyg 400 mm

Ulefos Elektrosvetsning TILLBEHÖR

Rörhållare

För rör upp t o m 225 mm

Kapsax

Typ 2919

För PE-rör

Röravskärare

för PE-rör dim 50-140 mm, inkl transportväska och insexnycklar

Rengöringsmedel

för PE-rör/delar vid elektrosvetsning

Märkpenna

för markering av insticksdjup på PE-rör/delar

Ulefos Elektrosvetsning

ELEKTROSVETSMASKINER

Elekstrosvetsmaskin Polycode inkl transportlåda, 20-160 mm, 48V

Elektrosvetsmaskin Tiny DATA

inkl transportlåda, 20-355 mm utan begränsning, 48V

Läs

om Ulefos svetsmaskin

Polycode på vår hemsida www.ulefos.se

Elektrosvetsmaskin Polymatic Plus

inkl transportlåda, 20-630 mm utan begränsning, 48V automatisk minnesfunktion (1000 svetsar) för dokumentation av svetsdata samt spårbarhetskoder för rör och rördelar

Läs

om Ulefos svetsmaskin Tiny

Elektrosvetsmaskin PolyControl Plus

inkl transportlåda, , 20-1600 mm, 48V automatisk minnesfunktion (1000 svetsar) för dokumentation av svetsdata

Läs mer om Ulefos svetsmaskin

Polymatic Plus på vår hemsida www.ulefos.se

Läs mer om Ulefos svetsmaskin

PolyControl Plus på vår hemsida www.ulefos.se

ULEFOS TOPLOADING Kanprovtryckasföreborrning!

Ulefos

Monteringsfilmer

Komplett lösning för elektrosvetsning av toploading grenbyglar för PE huvudledningsdimension 250-800mm. Ulefos toploading grenbyglar kan provtryckas före borrning via en 16mm PE-stos inuti bygeln för att säkerställa att svetsningen är korrekt utförd och tät!

• Kan provtryckas före borrning

• SmartFuse - helt automatiserad och datorkontrollerad elektrosvetsning

• Spännband med tryckindikator

• Svensk manual & monteringsfilm

• Beställ gärna vår uthyrningspall

www.ulefos.se

Ulefos Formsprutade PE-rördelar och Lösflänsar

ULEFOS FORMSPRUTADE RÖRDELAR är tillverkade med förlängda spetsändar, vilket gör att rördelarna både kan användas till elektrosvetsning och stumsvetsning (äldre stumsvetsningsmaskiner kan behöva längre PE-ändar).

Tillverkningsprocessen är kontrollerad enligt kvalitetssäkringssystemet ISO 9001:2000.

TEKNISK DATA

Tryckklass och mått Ytterdiameter och godstjocklek på Ulefos formsprutade rördelar uppfyller kraven enligt SS-EN 1555 och SS-EN 12201.

Nominella tryckklasser och SDR-värden:

Material

Ulefos formsprutade PE-rördelar är tillverkade av polyeten PE100 som uppfyller kraven enligt SS-EN 1555 och SS-EN 12201. Ulefos lösflänsar är tillverkade av polypropen (PP) med inlägg av stål enligt SS-EN 10025-2-S235JR. Flänsborrning enligt SS335, ISO 7005-2.

Godkännande

Ulefos formsprutade rördelar är tredjepartscertifierade av DVGW enligt certfikat VP 607.

Ulefos Sömlösa PE-böjar

DEN SVENSKA STANDARDEN SS-ISO 4427-3:2007 specificerar generella metoder för tillverkning av PE-rördelar till rörsystem för vattendistribution. Standarder föreskriver att stumsvetsade PE-rördelar under normala omständigheter bör tryckreduceras.

En vanlig metod för att ändå få rördelar som håller samma tryckklass som rören är att tillverka rördelarna med ett tjockare gods. Det för dock med sig problem vid stumsvetsning mot rör av annan godstjocklek samt den invändiga ”klack” som bildas mellan rör och rördel vilken försämrar flödesegenskaperna. En annan metod är att stumsvetsa böjar med ett tillräckligt antal skarvbitar, att gradantalet vid kapningen av skarvarna inte överstiger 7,5°.

Då behöver, enligt SS-ISO 4427-3:2007, rörböjen inte tryckreduceras. Nackdelen med denna metod är att varje extra skarv som svetsas är en potentiell felkälla. Ett betydligt bättre sätt är att använda sig av sömlösa PE-böjar, som är tillverkade av rör som böjts till rätt gradantal. Standarden SS-ISO 4427-3:2007 fastställer att sömlösa PE-böjar inte behöver tryckreduceras utan håller samma tryckklass som de rör de är tillverkade av.

TEKNISK DATA

Material

Ulefos sömlösa PE-böjar är tillverkade av polyeten PE100 som uppfyller kraven enligt SS-EN 1555 och SS-EN 12201.

Tryckklass

Ulefos sömlösa PE-böjar håller samma nominella tryckklass som de rör de är tillverkade av. Standardsortimentet består av sömlösa böjar i PN10 och PN16.

Standard

Enligt svensk standard SS-ISO 4427-3:2007 behöver Ulefos sömlösa böjar inte tryckreduceras.

Ulefos PE-rördelar

Vinkel 90°, formsprutad

Vinkel 90°, formsprutad

Ulefos PE-rördelar

VINKEL 45°

Vinkel 45°, formsprutad

Vinkel 45°, formsprutad

PN10 PE100

Ulefos PE-rördelar

VINKEL 30° & 15°

Vinkel 30°, formsprutad

PN16

PE100 SDR 11

Vinkel 30°, formsprutad

PN10

PE100 SDR 17

Ulefos PE-rördelar

GRENRÖR 45°

Grenrör 45°, formsprutad

PN16

PE100 SDR 11

Grenrör 45°, formsprutad

PN10

PE100 SDR 17

Ulefos PE-rördelar

T-RÖR

T-rör, formsprutad

T-rör, formsprutad

PN10

PE100 SDR 17

Ulefos PE-rördelar

T-RÖR FÖRMINSKNING

T-rör, förminskning, formsprutad

PN16

PE100 SDR 11

Ulefos PE-rördelar

T-RÖR FÖRMINSKNING

T-rör, förminskning, formsprutad

PN10

PE100 SDR 17

Ulefos PE-rördelar FÖRMINSKNING

Förminskning, koncentrisk formsprutad

PN16

PE100 SDR 11

Ulefos PE-rördelar FÖRMINSKNING

Förminskning, koncentrisk formsprutad

PN10

PE100 SDR 17

Förminskning, koncentrisk fabricerad

Långa skänklar för stum- och elektrosvetsning

PN10

PE100 SDR 17

Ulefos PE-rördelar

Huv, formsprutad

PN16

PE100 SDR 11

Ulefos PE-rördelar

BORDRING

Bordring, formsprutad

PE100 SDR 11

Bordring, formsprutad

Ulefos PE-rördelar

LÖSFLÄNS & BLINDFLÄNS

Lösfläns av PP-stål

Till och med DN150 = borrad PN10/16

Från DN 200 = borrad PN10

För önskemål om andra dimensioner - kontakta oss

Blindfläns av PP-stål

Till och med DN 150 = borrad PN10/PN16

Från DN 200 = borrad PN10

Ulefos PE-rördelar

Flänspackning med stålinlägg

EPDM-gummi

Dricksvattengodkända enligt DVGW W270

SS-EN 681-1, SS-EN 1514-1

Till och med DN 200 = PN16

Från DN 250 = PN10 PN16 finns på förfrågan

Flänspackning avvinklingsbar 0-8° 2-delad, EPDM-gummi

Till och med DN 200 = PN16

Från DN 250 = PN10

Ulefos PE-rördelar

FLÄNSPACKNING & HP-FLÄNS

HP-Fläns

Långa skänkel för stum- och elektrosvetsning PN10

PE100 SDR 11

HP-Fläns

Långa skänkel för stum- och elektrosvetsning PN10

PE100 SDR 17

Ulefos PE-rördelar

BORDRING & BÖJ 90°

SP-fläns*

Bordring, fabricerad

Med O-ring EPDM och stålfläns

Långa skänkel för stum- och elektrosvetsning

PN10

PE100 SDR 11

* Specialfläns

SP-fläns*

Bordring, fabricerad

Med O-ring EPDM och stålfläns

Långa skänkel för stum- och elektrosvetsning

PN10

PE100 SDR 17

* Specialfläns

Böj 90°, sömlös

PE100 PN16 SDR 11

PE100 PN10 SDR 17

Normalt ej lagerlagda.

Offereras vid önskemål: - r ~ 2,0d - 2,5d - Andra skänkellängder - Andra dimensioner

Ulefos PE-rördelar

BÖJ 60° & 45°

Böj 60°, sömlös

PE100 PN16 SDR 11

PE100 PN10 SDR 17

Normalt ej lagerlagda.

Offereras vid önskemål: - r ~ 2,0d - 2,5d - Andra skänkellängder - Andra dimensioner

Böj 45°, sömlös

PE100 PN16 SDR 11

PE100 PN10 SDR 17

Offereras vid önskemål: - r ~ 2,0d - 2,5d - Andra skänkellängder - Andra dimensioner

Ulefos PE-rördelar

BÖJ 30° & 22°

Böj 30°, sömlös

PE100 PN16 SDR 11

PE100 PN10 SDR 17

Normalt ej lagerlagda.

Offereras vid önskemål: - r ~ 2,0d - 2,5d - Andra skänkellängder - Andra dimensioner

Böj 22°, sömlös

PE100 PN16 SDR 11

PE100 PN10 SDR 17

Normalt ej lagerlagda.

Offereras vid önskemål: - r ~ 2,0d - 2,5d - Andra skänkellängder - Andra dimensioner

Ulefos PE-rördelar BÖJ 15°

Böj 15°, sömlös

PE100 PN16 SDR 11

PE100 PN10 SDR 17

Normalt ej lagerlagda.

Offereras vid önskemål: - r ~ 2,0d - 2,5d - Andra skänkellängder - Andra dimensioner

Ulefos PE-rördelar BÖJ

11° & MT-FLÄNS

Böj 11°, sömlös

PE100 PN16 SDR 11

PE100 PN10 SDR 17

Offereras vid önskemål: - r ~ 2,0d - 2,5d - Andra skänkellängder - Andra dimensioner

P125-315

Normalt ej lagerlagda.

MT-Fläns med PE-ända

PE100 PN16 SDR 11 Fläns, lös, PN10 av segjärn, epoxybehandlad

GDL050-1

GDL100-2 125 x 100 10/16

GDL125-1

GDL150-1

GDL300-1

Normalt ej lagerlagda.

ULEFOS Flänsrördelar av segjärn

• Användningsområdet är rörledningar för vatten och avlopp

• GSK epoxy tredjepartscertifierade

TEKNISK DATA

Material

Hus: Hus av segjärn EN 1563 EN-GJS-500-7

Ytbeläggning: av epoxy enligt DIN 3476 och DIN 30677-2, GSK RAL-GZ 662

Färg: Färg blå RAL 5017

Tryckklass PN16

Flänsar enligt EN1092-2 med hålborrning PN10. Hålborrning PN16 på förfrågan

Temperatur

Max driftstemperatur +50°C

Standarder

ISO 2531, EN 545

Ulefos Flänsrördelar

AV SEGJÄRN MED GSK EPOXY

Blindfläns 9660

PN10, segjärn Utan gängor

Andra dimensioner finns på förfrågan

Blindfläns 9660-50

PN10, med gängat uttag Segjärn

Andra dimensioner finns på förfrågan

Ulefos Flänsrördelar

AV SEGJÄRN MED GSK EPOXY

Flänsända 9661

Segjärn

Andra dimensioner finns på förfrågan

Flänsända 9683 För

Andra dimensioner finns på förfrågan

Ulefos Flänsrördelar AV SEGJÄRN MED GSK EPOXY

Korsrör 9662

Segjärn

Andra dimensioner finns på förfrågan

Korsrör 9663

Andra dimensioner finns på förfrågan

Ulefos Flänsrördelar AV SEGJÄRN MED GSK EPOXY

T-rör 9664

Segjärn

Andra dimensioner finns på förfrågan

Flänsat T-rör 9665

Andra dimensioner finns på förfrågan

Ulefos Flänsrördelar

AV SEGJÄRN MED GSK EPOXY

Flänsövergång

9666

Segjärn

Andra dimensioner finns på förfrågan

Reduktionsfläns 9667

Andra dimensioner finns på förfrågan

Ulefos Flänsrördelar

AV SEGJÄRN MED GSK EPOXY

Andra dimensioner finns på förfrågan

Andra dimensioner finns på förfrågan

Ulefos Flänsrördelar

AV SEGJÄRN MED GSK EPOXY

Flänsad rörböj 9668 45°

Andra dimensioner finns på förfrågan

Flänsad rörböj 9668 90°

Andra dimensioner finns på förfrågan

Flänsrör 9669

L=200 mm

Segjärn

Andra dimensioner finns på förfrågan

Ulefos Flänsrördelar

AV SEGJÄRN MED GSK EPOXY

Flänsrör 9669

L=250 mm

Segjärn

Andra dimensioner finns på förfrågan

Flänsrör 9669

L=300 mm

Segjärn

Andra dimensioner finns på förfrågan

Flänsrör 9669

L=400 mm

Segjärn

Andra dimensioner finns på förfrågan

Flänsrör 9669

L=500 mm

Segjärn

Andra dimensioner finns på förfrågan

Ulefos Flänsrördelar

AV SEGJÄRN MED GSK EPOXY

Flänsrör 9669

L=1000 mm

Segjärn

Andra dimensioner finns på förfrågan

Flänsrör 9669

L=2000 mm

Segjärn

Andra dimensioner finns på förfrågan

Flänsrör 9669-2

L=500 mm

Ingjutningsfläns. Segjärn

Andra dimensioner finns på förfrågan

Ingjutningsfläns

Ulefos Vattensäkring

VATTENSÄKRING & TILLBEHÖR

Vattensäkring

Återställningsknapp

Bultsatser

Rostfri bultsats till flänsförband PN10, kvalitet A2, std bult upp till längd 110 mm

Flänspackning , 3 mm gummiduk, med dubbla vävinlägg

Nyckelhylsor till spärrnyckel, förlängda RSK-nr

Ulefos Rördelar

Blindfläns av PP-stål

Till och med DN 150 = borrad PN10/PN16

Från DN 200 = borrad PN10

Ulefos Spindeltätning

Spindeltätning

• Tätningens platta översida innebär effektiv tätning mellan gland och tätningskammare.

• Tack vare den optimala dimensioneringen av tätningsläppen erbjuds en effektiv tätning för alla spindelstorlekar; tätningseffekten blir större med ökande tryck. Användbar upp till 60 bar.

• De korrugerade smörjkanalerna fördelar smörjmedlet jämnt runt spindelns totala kontaktyta och därmed garanteras en smidig funktion.

• Den unika kombinationen av tätningsläppar och smörjkanaler ger en labyrint-tätning, som motstår ett kontinuerligt tryck.

• Tätningsytan är ej fixerad vilket medför att tätningen fungerar även på krokiga spindlar.

• Tillverkad av PU

Spindeldiam.

Sökregister RSK-nr

RSK-nr Sid

103 08 60 194

103 08 61 194

103 08 62 194

103 08 67 194

103 08 68 194

103 08 69 194

103 08 70 194

103 08 71 194

103 08 72 194

103 08 74 194

103 08 75 193

103 08 76 193

103 08 77 193

103 09 11 194

103 09 12 194

103 09 13 194

103 09 14 194

103 09 16 194

103 09 17 194

103 09 18 194

103 09 19 194

103 09 20 194

103 09 21 194

103 09 22 194

103 09 23 194

103 09 24 194

103 33 01 281

103 33 03 281

103 33 05 281

103 33 07 281

103 33 09 281

103 33 11 281

103 33 13 281

103 33 14 281

103 33 15 281

103 45 22 196

103 45 23 196

103 45 24 196

103 45 25 196

103 86 61 176

103 86 62 176

103 86 63 176

103 86 64 176

103 86 65 176

103 86 66 176

103 86 67 176

103 86 68 176

103 86 69 176

103 86 70 176

RSK-nr Sid

103 86 71 176

103 86 72 176

103 86 73 176

103 86 74 176

103 86 75 176

103 86 76 176

103 86 77 176

103 86 78 176

103 86 79 176

103 86 80 176

103 86 89 177

103 86 91 177 103 86 92 177 103 86 93 177

103 86 94 177 103 86 95 177 103 86 96 177 103 86 97 177 103 86 98 177 103 86 99 177 103 87 00 177

103 87 01 177

103 87 42 176

103 87 49 176 103 87 50 176

103 87 52 176

103 87 53 176 103 87 54 176 103 87 55 176

103 87 56 176

103 87 58 177

103 87 59 177

103 87 60 177

103 87 61 177

103 87 62 177

109 01 09 287

109 01 17 287

109 01 25 287

109 01 33 287 109 01 41 287 109 01 58 287 109 01 66 287 109 04 06 287 109 04 14 287 109 04 22 287 109 04 30 287 109 04 48 287 109 04 55 287 109 04 63 287

RSK-nr Sid

109 07 03 286 109 07 11 286 109 07 29 286 109 07 37  286

07 45 286

07 52 286

08 13 286

08 22 286

08 25 286

08 31 286

08 34 286

10 08 284

10 16 284

10 24 284

10 28 284

10 32 284

10 57 284

10 65 284

10 81 284

10 99 284

11 07 284

11 23 284

11 31 284

11 49 284

11 56 284

11 72 284

11 80 284

11 98 284

12  55 284

12 06 284

12 14 284

12 48  284

12 63  284

12 89 284

12 97 284

13 05 284

13 13 284

15 03 283

15 11 283

15 21 283

15 21 283

15 37 283 109 15 52 283 109 15 52 283

RSK-nr Sid 109 15 60 283

15 86 283

15 86 283

15 94 283

16 02 283

16 28 283

16 36 283

16 44 283

16 51 283

16 77 283

16 85 283

16 93 283 109 16 93 283 109 17 01 283 109 24 01 285

24 02 285 109 24 18 285

24 28 285 109 24 36 285

24 44 285

24 51 285

24 77 285

24 85 285

24 91 285 109 24 93 285 109 25 01 285 109 25 15 285 109 25 27 285 109 29 03 285 109 29 06 285

29 09 285 109 29 12 285

29 15 285

29 18 285

29 21 285

31 03 281

31 11 281

31 29 281

31 37 281

31 45 281

31 52 281 109 31 60 281

31 78 281 109 31 86 281 109 37 15 288 109 37 31 288

38 24 289

38 51 289

38 54 289

38 57 289

38 60 289

38 63 289

73 44 282

73 51 282

73 69 282

73

Sökregister RSK-nr

RSK-nr Sid

114 05 43 187

114 05 44 187

114 05 45 187

114 05 46 187

114 05 47 187

114 05 48 187

114 05 49 187

114 05 50 188

114 05 51 188

114 05 52 188

114 05 53 188

114 05 54 188

114 05 55 188

114 05 56 188

114 05 57 188

114 05 58 188

114 05 59 188

114 05 60 188

114 05 61 188

114 05 62 188

114 05 63 188

114 05 64 188

114 05 65 188

114 05 66 188

114 05 67 188

114 05 68 188

114 05 69 188

114 05 70 188

114 05 71 188

114 05 72 188

114 05 73 188

114 05 74 188

114 05 75 188

114 05 76 188

114 05 77 188

114 05 78 188

114 05 79 188

114 05 80 188

114 05 81 188

114 05 82 188

114 05 83 188

114 05 84 188

114 05 85 188

114 05 86 188

114 05 87 188

114 05 88 188

114 05 89 188

114 05 95 195

114 05 96 195

RSK-nr Sid

114 05 97 195

114 05 98 195

114 05 99 195

114 06 00 189

114 06 01 189

114 06 02 189

114 06 03 189

114 06 04 189

114 06 05 189

114 06 06 189

114 06 07 189

114 06 08 189

114 06 09 189

114 06 10 189

114 06 11 189

114 06 12 189

114 06 13 189

114 06 14 189

114 06 15 189

114 06 16 189

114 06 17 189

114 06 18 189

114 06 19 189

114 06 20 189

114 06 21 189

114 06 23 189

114 06 24 189

114 06 25 189

114 06 26 190

114 06 27 190

114 06 28 190

114 06 29 190

114 06 30 190

114 06 31 190

114 06 32 190

114 06 33 190

114 06 34 190

114 06 35 190

114 06 36 190

114 06 37 190

114 06 38 190

114 06 39 190

114 06 40 190

114 06 41 190

114 06 42 190

114 06 44 190

114 06 45 190

114 06 46 190

114 06 47 190

RSK-nr Sid

114 06 48 190

114 06 49 190

114 06 50 190

114 06 51 190 114 06 52 190 114 06 53 190 114 06 54 190 114 06 55 190 114 06 56 190 114 06 57 190 114 06 59 190

06 60 187 114 06 61 187 114 06 62 187

114 06 63 187 114 06 64 187 114 06 65 187 114 06 66 187

114 06 67 187 114 06 68 187 114 06 69 187 114 06 70 187 114 06 71 187

114 16 58 206

114 16 59 206

114 16 60 206

114 16 61 206

114 16 62 206

115 05 14 175

115 05 34 175

115 05 35 175

115 05 36 175

115 05 37 175

115 05 38 175

115 05 39 175

115 05 40 175

115 05 41 175

115 05 42 175

115 05 43 175

115 05 44 175

115 05 45 175

115 05 46 175

115 05 47 175

115 05 48 175

115 05 49 175

115 05 50 175

115 05 51 175

115 05 52 175

115 05 53 175

RSK-nr Sid

115 05 54 175

115 05 55 175 115 05 56 175 115 06 68 48 115 06 69 48 115 06 70 48 115 06 71 48 115 06 72 48 115 06 73 48 115 06 74 48 115 06 75 48

06 76 48 115 06 77 48 115 06 78 48 115 06 79 48 115 06 80 48

150 50 60 27

150 50 61 27

150 50 62 27

150 50 63 27

150 50 64 27

150 50 65 27

150 50 66 27

150 50 67 27

150 50 68 27

150 50 69 27

150 50 70 27

150 50 71 27

150 50 72 27

150 50 72 273

150 81 00 290

150 81 18 290

150 81 26 290

150 81 26 290

150 81 34 290

150 81 34 290

150 81 42 290

150 81 42 290

150 81 59 290

150 81 59 290

150 81 67 290

150 81 92 27

150 81 92 273

150 81 93 27

150 81 94 27

150 81 97 201

150 82 11 273

150 82 12 273

150 82 13 273

RSK-nr Sid

150 82 14 273

150 82 15 273

150 82 16 273

150 82 17 273

150 82 18 273

150 82 19 273

150 82 20 273

150 82 21 273

150 82 22 273

150 82 23 273

154 12 60 171

154 12 61 171

154 12 62 171

154 12 63 171

154 12 64 171

154 12 65 171

154 12 66 171

154 12 67 170

154 12 68 170

154 12 69 170

154 12 70 170

154 12 71 170

154 12 72 170

154 12 73 170

154 12 74 170

154 12 75 170

154 12 76 170

154 12 77 170

154 12 78 170

154 12 79 171

154 12 80 171

154 12 81 171

154 12 82 171

154 12 83 171

154 12 84 171

154 12 85 171

154 12 86 172

154 12 87 172

154 12 88 172

154 12 89 172

154 12 90 172

154 12 98 171

154 12 99 171 154 13 00 171

154 13 01 171

154 13 02 171

154 13 03 171

154 13 04 171

154 13 05 171

13 08 170 154 13 09 170

154 13 10 170

154 13 11 171 154 13 12 171 154 13 13 171

154 13 14 171

154 13 15 171

154 13 16 171

154 13 19 171

154 13 20 171

154 13 21 172

154 13 22 172

154 13 23 172

154 13 24 172

154 13 25 172

154 13 26 172 154 13 27 172 154 13 28 172 154 13 29 172 154 13 30 172 154 13 31 172

13 32 172

154 13 33 172

154 13 34 173 154 13 35 173 154 13 36 173 154 13 37 173

154 13 38 173

154 13 39 173

154 13 40 173

154 13 41 173

154 13 42 173

154 13 43 172

154 13 44 172

154 13 45 172

154 13 46 172

154 13 47 172

154 13 48 172

186 62 45 178

186 62 46 178 186 62 47 178 186 62 48 178 186 62 49 178 186 62 50 178

186 62 51 178 186 62 52 178

Sökregister RSK-nr

RSK-nr Sid

186 62 53 178

186 62 54 178

186 62 55 178

186 62 56 178

186 62 58 178

186 62 59 178

186 62 60 178

186 62 61 178

186 62 62 178

186 62 63 178

186 62 64 178

186 62 65 178

186 62 66 178

186 62 67 178

186 62 68 178

186 62 69 178

198 88 91 291

198 88 92 291

198 88 93 291

198 88 94 291

198 88 95 291

206 46 61 117

206 46 63 117

206 46 92 117

206 46 93 117

206 46 94 117

211 31 76 255

211 31 77 255

211 31 78 255

222 25 05 28

222 25 06 28

222 25 07 28

222 25 08 28

235 82 46 200

235 82 47 200

235 82 49 200

235 82 59 201

238 44 44 123

24 090 13 261

24 090 14 261

240 90 05 261

240 90 06 261

240 90 07 261

240 90 08 261

240 90 09 261

240 90 10 261

240 90 11 261

240 90 12 261

240 90 15 261

RSK-nr Sid

240 90 16 261

240 90 19 261

240 90 20 261

240 90 21 261

240 90 22 261

240 90 23 261

240 90 24 261

240 90 25 261

240 90 26 261

240 90 27 261

240 90 28 261

240 90 29 261

240 90 30 261

240 90 31 261

240 90 32 261

240 90 33 261

240 90 34 261

240 90 35 261

240 90 43 262

240 90 44 262

240 90 45 262

240 90 46 262

240 90 47 262

240 90 48 262

240 90 49 262

240 90 50 262

240 90 51 262

240 90 52 262

240 90 53 262

240 90 54 262

240 90 57 262

240 90 58 262

240 90 59 262

240 90 60 262

240 90 61 262

240 90 62 262

240 90 63 262

240 90 64 262

240 90 65 262

240 90 66 262

240 90 67 262

240 90 68 262

240 90 69 262

240 90 70 262

240 90 71 262

240 90 72 262

240 90 73 262

240 90 77 263

240 90 78 263

RSK-nr Sid

240 90 79 263

240 90 80 263

240 90 81 263

240 90 82 263

240 90 83 263

240 90 84 263

240 90 85 263

240 90 92 263

240 90 93 263

240 90 94 263

240 90 95 263

240 90 96 263

240 90 97 263

240 90 98 263

240 90 99 263

240 91 00 263

240 91 11 265

240 91 12 265

240 91 13 265

240 91 14 265

240 91 15 265

240 91 16 265

240 91 17 265

240 91 18 265

240 91 19 265

240 91 20 265

240 91 21 265

240 91 22 265

240 91 23 265

240 91 24 265

240 91 27 265

240 91 28 265

240 91 29 265

240 91 30 265

240 91 31 265

240 91 32 265

240 91 33 265

240 91 34 265

240 91 35 265

240 91 36 265

240 91 37 265

240 91 38 265

240 91 39 265

240 91 40 265

240 91 41 265

240 91 42 265

240 91 43 265

240 91 44 265

240 91 45 265

RSK-nr Sid

240 91 55 267

240 91 57 267

240 91 62 267

240 91 63 267

240 91 64 267

240 91 65 267

240 91 67 267

240 91 68 267

240 91 69 267

240 91 70 267

240 91 73 267

240 91 74 267

240 91 75 267

240 91 76 267

240 91 77 267

240 91 78 267

240 91 85 267

240 91 86 267

240 91 87 267

240 91 88 267

240 91 89 267

240 92 19 266

240 92 27 266

240 92 29 266

240 92 34 266

240 92 35 266

240 92 36 266

240 92 37 266

240 92 39 266

240 92 40 266

240 92 41 266

240 92 42 266

240 92 45 266

240 92 46 266

240 92 47 266

240 92 48 266

240 92 49 266

240 92 50 266

240 92 61 266

240 92 62 266

240 92 63 266

240 92 64 266

240 92 65 266

240 92 66 266

240 92 67 266

240 93 13 269

240 93 14 269

240 93 15 269

240 93 16 269

RSK-nr Sid

240 93 17 269

240 93 18 269

240 93 19 269

240 93 20 269

240 93 21 269

240 93 22 269

240 93 23 269 240 93 25 269

240 93 26 269 240 93 27 269 240 93 28 269

93 29 269 240 93 30 269 240 93 31 269 240 93 33 269 240 93 35 269 240 93 36 269 240 93 38 269 240 93 39 269

93 42 269

93 43 269

240 93 44 269

93 45 269

93 46 269

93 47 269

93 48 269

93 49 269

93 50 269

93 51 269

93 52 269

93 53 269

93 54 269

93 55 269

93 56 269

93 57 269

93 58 269

93 59 269 240

Sökregister RSK-nr

RSK-nr Sid

240 94 31 270

240 94 32 270

240 94 33 270

240 94 34 270

240 94 35 270

240 94 36 270

240 94 37 270

240 94 38 270

240 94 39 270

240 94 40 270

240 94 41 270

240 94 42 270

240 94 43 270

240 94 44 270

240 94 45 270

240 94 46 270

240 94 47 270

240 94 48 270

240 94 49 270

240 94 50 270

240 94 51 270

240 94 52 270

240 94 53 270

240 94 54 270

240 94 55 270

240 94 56 270

240 94 58 271

240 94 59 271

240 94 60 271

240 94 61 271

240 94 62 271

240 94 63 271

240 94 64 271

240 94 65 271

240 94 66 271

240 94 67 271

240 94 68 271

240 94 69 271

240 94 70 271

240 94 71 271

240 94 72 271

240 94 73 271

240 94 74 271

240 94 75 271

240 94 76 271

240 94 77 271

240 94 78 271

240 94 79 271

240 94 80 271

RSK-nr Sid

240 94 81 271

240 94 82 271

240 94 83 271

240 94 84 271

240 94 85 271

240 94 86 271

240 94 87 271

240 94 88 271

240 94 89 271

240 94 90 271

240 94 91 264

240 94 92 264

240 94 93 264

240 94 94 264

240 94 95 264

240 94 96 264

240 94 97 264

240 94 98 264

240 94 99 264

240 95 00 264

240 95 01 264

240 95 02 264

240 95 03 264

240 95 04 269

240 95 05 269

240 95 06 269

240 95 07 269

240 95 08 269

240 95 09 271

240 95 10 271

240 95 11 271

240 95 12 271

240 95 13 275

240 97 28 265

240 97 29 265

241 15 78 244

241 15 79 244

241 15 81 244

241 15 82 244

241 15 83 244

241 15 84 244

241 15 85 244

241 15 86 244

241 15 87 244

241 15 88 244

241 15 89 244

241 15 90 244

241 15 91 244

241 15 92 244

RSK-nr Sid

241 15 93 244

241 15 94 244

241 15 95 244

241 15 96 244

241 15 97 244

241 15 98 244

241 15 99 244

241 16 00 244

241 16 01 244

241 16 02 244

241 16 03 244

241 16 04 244

241 16 05 244

241 16 06 244

241 16 07 244

241 16 08 245

241 16 09 245

241 16 10 245

241 16 11 245

241 16 12 245

241 16 13 245

241 16 14 245

241 16 15 245

241 16 16 245

241 16 17 245

241 16 18 245

241 16 19 245

241 16 20 245

241 16 22 243

241 16 23 243

241 16 24 243

241 16 25 243

241 16 26 243

241 16 27 243

241 16 28 243

241 16 29 243

241 16 30 243

241 16 31 243

241 16 32 243

241 16 35 242

241 16 36 242

241 16 37 242

241 16 38 242

241 16 39 242

241 16 40 242

241 16 41 242

241 16 42 242

241 16 43 242

241 16 44 242

RSK-nr Sid

241 16 45 242

241 16 46 242

241 16 47 242

241 16 48 242

241 16 49 242

241 16 50 242

241 16 51 242

241 16 52 242

241 16 54 242

241 16 55 242

241 16 56 242

241 16 57 242

241 16 58 242

241 16 59 242

241 16 60 242

241 16 61 242

241 16 62 242

241 16 63 242

241 16 64 242

241 16 65 242

241 16 66 242

241 16 67 242

241 16 68 242

241 16 72 248

241 16 73 248

241 16 74 248

241 16 75 248

241 16 76 248

241 16 77 248

241 16 78 248

241 16 79 248

241 16 80 248

241 16 81 248

241 16 82 248

241 16 83 248

241 16 84 248

241 16 85 248

241 16 86 248

241 16 87 248

241 16 88 248

241 16 90 251

241 16 91 251

241 16 92 251

241 16 93 251

241 16 94 251

241 16 95 251

241 16 96 251

241 16 97 251

241 16 98 251

RSK-nr Sid

241 16 99 251

241 17 00 251

241 17 01 251

241 17 02 251

241 17 03 251

241 17 04 251

241 17 05 251

241 17 06 251

241 17 07 251

241 17 08 251

241 17 09 251

241 17 10 251

241 17 11 251

241 17 12 251

241 17 13 252

241 17 14 252

241 17 15 252

241 17 16 252

241 17 17 252

241 17 19 252

241 17 20 252

241 17 21 252

241 17 22 252

241 17 23 252 241 17 24 252 241 17 25 252 241 17 27 252 241 17 28 252

17 29 252

17 30 252 241 17 31 252 241 17 32 250

17 33 250 241 17 35 250

241 17 36 250

241 17 37 250

241 17 38 250

241 17 39

Sökregister RSK-nr

RSK-nr Sid

242 04 77 254

242 04 78 254

242 06 13 258

242 06 14 258

242 06 99 255

242 07 00 255

242 07 00 255

242 07 42 254

242 07 44 167

242 07 45 167

242 07 45 257

242 07 61 254

242 07 62 254

242 07 63 257

242 07 66 198

242 07 67 198

242 07 67 252

242 07 72 255

242 07 74 257

242 07 83 255

242 07 83 255

242 07 89 257

242 07 90 257

242 07 91 255

242 07 99 255

242 07 99 255

242 25 50 28

242 25 51 28

242 25 52 28

242 25 53 28

242 25 54 28

242 25 55 28

242 25 57 28

242 25 58 28

242 25 59 28

242 25 60 28

242 25 61 28

242 50 59 28

242 78 12 241

242 78 13 241

242 78 14 241

242 78 15 241

242 78 16 241

242 78 17 241

242 78 18 241

242 78 19 241

242 78 20 241

242 78 21 241

RSK-nr Sid

242 78 23 241

242 78 24 241

242 78 31 241

242 78 32 241

242 78 33 241

242 78 34 241

242 78 35 241

242 78 36 241

242 78 37 241

242 78 38 241

242 78 39 241

242 78 40 241

242 78 41 241

242 78 42 241

242 78 43 241

242 78 44 241

242 78 45 241

242 78 46 241

242 78 47 241

242 78 48 241

242 78 49 241

242 78 50 241

242 78 51 241

242 78 52 241

242 78 53 241

242 78 54 241

242 78 56 241

242 78 57 241

242 78 58 241

242 78 59 241

242 78 99 241

242 79 59 241

242 89 70 253

242 89 71 253

242 89 72 253

242 89 74 253

242 89 75 253

242 89 76 253

242 89 79 253

242 89 80 253

242 89 83 253

242 89 84 253

242 89 85 253

242 89 89 253

242 89 92 253

242 89 93 253

242 89 94 253

RSK-nr Sid

243 00 50 241 243 00 52 241

38 12 128

38 13 128

38 14 128

244 38 15 128

38 16 128

38 17 128

38 18 128 244 38 19 128

38 20 128

38 21 128 244 38 22 128

38 23 128 244 38 24 128

38 25 128

244 38 26 128

244 38 27 128

244 38 28 128 244 38 31 130

244 38 32

RSK-nr Sid

244 38 56 124

244 38 57 124

244 38 58 124

244 38 59 124

244 38 60 124

244 38 61 124

244 38 62 124

244 38 63 124

244 38 64 125

244 38 65 125

244 38 66 125

244 38 67 125

244 38 68 125

244 38 69 125

244 38 70 125

244 38 71 125

244 38 72 125

244 38 73 125

244 38 74 125

244 38 75 125

244 38 76 129

244 38 77 129

244 38 80 129

244 38 81 129

244 38 82 129

244 38 83 129

244 38 86 129

244 38 87 129

244 38 88 129

244 38 91 129

244 38 93 129

244 38 93 133

244 38 94 130

244 38 95 130

244 38 96 130

244 38 97 130

244 39 00 130

244 39 01 130

244 39 03 130

244 39 03 135

244 39 04 131

244 39 05 131

RSK-nr Sid

244 39 14 142

244 39 15 131

244 39 15 137

244 39 16 131

244 39 19 131

244 39 19 137

244 39 34 124

244 39 34 125

244 39 37 132

244 39 38 132

244 39 39 132

244 39 40 132

244 39 47 132

244 39 48 132

244 39 49 132

244 39 50 132

244 39 51 132

244 39 52 132

244 39 53 132

244 39 54 132

244 39 55 132

244 39 56 132

244 39 57 132

244 39 58 132

244 39 59 132

244 39 60 132

244 39 61 132 244 39 62 132 244 39 63 132

244 39 66 133

244 39 67 133

244 39 68 133

244 39 69 133

244 39 70 133

244 39 72 133

244 39 73 133

244 39 83 133

244 39 84 133 244 39 85 132 244 39 86 132 244 41 20 133

41 21 133

244 41 47 135 244 41 48 135 244 41 49 135 244 41 50 135

41 51 135

41 52 135

41 53 135

41 72 134 244 41 73 134 244 41 74 134

244 41 75 134 244 41 76 134

244 38 51 124

244 38 52 124

244 38 53 124

244 38 54 124

244 38 55 124

242 89 95 253

242 78 22 241

242 89 97 253

244 38 55 129

244 38 55 133

244 39 06 131

244 39 07 131

244 39 10 131

244 39 11 131

244 39 13 131

244 39 13 137

244 39 14 131

41 22 133

41 23 133

41 24 133

41 25 133

41 26 133

41 27 133

41 28 133

244 41 77 134

244 41 78 134

244 41 79 134

244 41 80 134

244 41 81 134

244 41 82 134

244 41 83 134

Sökregister RSK-nr

RSK-nr Sid

244 41 84 134

244 41 85 134

244 41 86 134

244 41 87 134

244 41 88 134

244 41 91 135

244 41 92 135

244 41 93 135

244 41 94 135

244 41 95 135

244 41 96 135

244 41 97 135

244 42 00 134

244 42 01 135

244 42 02 135

244 42 05 136

244 42 06 136

244 42 07 137

244 42 08 137

244 42 09 137

244 42 10 137

244 42 11 137

244 42 12 137

244 42 13 137

244 42 14 137

244 42 15 137

244 42 16 137

244 42 17 137

244 42 18 137

244 42 19 137

244 42 20 137

244 42 21 137

244 42 22 137

244 42 23 137

244 42 24 137

244 42 25 137

244 42 26 136

244 42 27 136

244 42 28 136

244 42 29 136

244 42 30 136

244 42 31 136

244 42 32 136

244 42 33 136

244 42 34 136

244 42 35 136

244 42 36 136

244 42 37 136

244 42 38 136

RSK-nr Sid

244 42 39 136

244 42 40 136

244 42 41 136

244 42 42 136

244 42 43 136

244 42 44 136

244 42 45 136

244 42 46 136

244 42 47 136

244 42 48 136

244 42 51 137

244 42 52 137

244 42 53 137

244 42 54 137

244 42 55 137

244 42 56 137

244 42 57 137

244 42 59 136

244 42 61 137

244 42 72 123

244 42 73 123

244 42 74 123

244 42 75 123

244 42 76 123

244 42 77 138

244 42 78 138

244 42 79 138

244 42 80 138

244 42 81 138

244 42 82 138

244 42 83 138

244 42 85 138

244 42 86 138

244 42 88 138

244 42 89 134

244 42 90 134

244 42 91 129

244 42 92 132

244 42 93 132

244 42 94 138

244 42 95 138

244 42 96 124

244 42 97 124

244 42 98 124

244 42 99 124

244 43 00 124

244 43 01 124

244 43 02 124

244 43 03 124

RSK-nr Sid

244 43 04 124

244 43 05 124

244 43 06 124

244 43 07 124

244 43 08 124

244 43 09 124

244 43 10 124

244 43 11 124

244 43 12 124

245 05 28 258

245 08 03 152

245 08 03 164

245 08 04 152

245 08 05 152

245 08 06 152

245 08 06 164

245 08 08 152

245 10 81 152

245 11 26 152

245 11 27 152

245 11 29 152

249 14 23 152

249 14 24 152

249 14 25 152

249 14 26 152

249 14 27 152

249 35 01 151

250 39 02 160

250 39 44 160

250 39 50 160

250 39 51 160

250 39 54 160

250 39 69 160

250 39 72 160

250 39 77 160

250 39 83 160

250 39 84 160

250 39 85 160

250 39 86 160

250 39 90 160

250 39 91 160

250 39 92 160

250 39 93 160

250 40 09 160

250 41 40 160

250 41 54 156

250 41 57 160

250 43 06 155

250 43 14 155

RSK-nr Sid

250 43 22 155

250 43 30 155

250 43 48 155

250 43 55 155

250 43 63 155

250 43 71 155

250 43 89 155

250 43 97 155

250 44 05 155

250 44 55 161

250 44 56 161

250 44 57 161

250 44 58 161

250 44 59 161

250 44 61 161

250 44 63 155

250 44 64 155

250 44 65 155

250 44 66 155

250 44 67 155

250 44 68 155

250 44 71 164

250 44 72 164

250 44 73 164

250 44 74 164

250 44 75 164

250 44 76 164

250 44 77 164

250 44 78 164

250 44 79 164

250 44 80 164

250 44 81 164

250 44 83 152

250 44 83 167

250 44 85 165

250 44 86 165

250 44 87 165

250 44 88 165

250 44 89 165

250 44 90 165

250 44 91 155

250 44 92 155

250 44 93 155

250 44 94 155

250 44 95 164

250 44 96 164

250 44 97 164

250 44 98 164

250 44 99 167

RSK-nr Sid

250 45 00 167

250 45 01 167

250 45 04 162

250 45 12 162

250 45 20 162

250 45 38 162

250 48 76 157

250 48 84 157

250 48 92 157

250 49 91 156

250 50 06 162

250 50 07 162

250 50 08 162

250 50 09 162

250 50 10 162

250 50 11 162

250 50 14 162

250 50 22 162

250 50 30 158

250 50 48 158

250 50 72 164

250 50 73 164

250 50 74 164

250 50 75 164

250 50 76 164

250 50 87 164

250 50 89 158

250 50 97 158

250 50 98 157

250 50 99 158

250 51 00 158

250 51 05 156

250 51 13 156

250 51 21 156

250 51 39 156

250 51 47 156

250 51 62 156

250 51 70 156

250 51 88 156

250 51 96 158

250 52 04 156

250 52 12 156

250 52 20 156

250 52 38 156

250 52 46 156

250 52 53 156

250 52 61 156

250 52 78 156

250 52 79 156

250 52 87 158

250 52 95 158

250 53 03 158

250 53 11 158

250 53 29 158

250 53 37 158

250 53 45 158

250 54 02 157

250 54 10 157

250 54 27 157

250 54 28 157

250 54 35 157

250 54 36 157

250 54 50 157

250 54 51 157

250 54 69 157

250 54 77 157

250 54 78 157

250 54 85 157

250 54 93 157

250 54 94 157

250 55 01 157

250 55 19 157

250 55 27 157

250 55 35 157

250 55 43 157

250 55 50 157

250 55 67 157

250 55 68 157

250 55 76 157

250 55 84 157

250 55 92 157

250 56 00 158

250 56 18 158

250 56 26 158

250 56 33 158

250 56 34 158

250 56 42 158

250 56 58 158

250 56 59 158

250 56 67 158

250 56 75 158

250 56 83 158

250 56 91 157

250 56 94 157

250 57 09 159

250 57 17 159

250 57 25 159

250 57 33 159

Sökregister RSK-nr

RSK-nr Sid

250 57 41 159

250 57 58 159

250 57 66 159

250 57 74 159

250 57 82 159

250 57 90 159

250 58 08 161

250 58 09 161

250 58 16 161

250 58 23 161

250 58 24 161

250 58 32 161

250 58 40 161

250 58 51 161

250 58 54 161

250 58 57 161

250 58 65 161

250 58 66 161

250 58 67 161

250 59 07 162

250 59 19 162

250 59 23 162

250 59 31 162

250 59 49 162

250 59 56 162

250 59 64 162

250 59 72 162

250 59 80 162

250 59 98 162

250 60 04 162

250 60 05 162

250 60 06 162

250 60 12 162

250 60 20 162

250 60 32 162

250 60 35 162

250 60 38 162

250 60 40 162

250 60 43 162

250 60 46 162

250 60 53 162

250 60 61 163

250 60 79 163

250 60 95 163

250 61 03 163

250 61 11 163

250 61 29 163

250 61 37 163

250 61 45 163

RSK-nr Sid

250 61 52 163

250 61 54 163

250 61 57 163

250 61 60 163

250 61 77 163

250 61 78 163

250 61 79 163

250 62 93 158

250 63 43 157

250 63 92 167

250 63 93 167

250 63 96 152

250 63 97 152

250 63 98 256

250 66 73 157

250 66 81 157

250 66 99 157

250 69 05 161

250 69 07 161

250 69 13 161

250 69 21 161

250 69 39 161

250 69 47 161

250 69 54 161

250 69 58 161

250 69 60 161

250 69 62 161

250 70 10 163

250 70 28 163

250 70 36 163

250 70 44 163

250 70 51 163

250 70 69 163

250 70 77 163

250 70 85 163

250 70 93 163

250 71 01 163

250 71 19 163

250 71 42 159

250 71 43 159

250 71 44 159

250 71 45 149

250 71 46 149

250 71 47 149

250 71 48 149

250 71 49 149

250 71 50 159

250 71 51 149

250 71 52 147

RSK-nr Sid

250 71 53 147

250 71 54 147

250 71 55 147

250 71 56 147

250 71 57 147

250 71 58 147

250 71 59 147

250 71 60 147

250 71 61 147

250 71 62 147

250 71 63 147

250 71 64 147

250 71 65 147

250 71 66 147

250 71 67 147

250 71 69 147

250 71 70 147

250 71 71 147

250 71 72 147

250 71 73 147

250 71 74 147

250 71 75 147

250 71 77 147

250 71 78 151

250 71 79 151

250 71 80 151

250 71 81 151

250 71 82 151

250 71 83 151

250 71 85 148

250 71 86 148

250 71 87 148

250 71 88 148

250 71 89 147

250 71 90 148

250 71 91 148

250 71 93 147

250 71 94 147

250 71 95 147

250 71 96 147

250 71 97 147

250 71 98 147

250 71 99 147

250 72 01 149

250 72 02 149

250 72 03 149

250 72 04 149

250 72 05 149

250 72 06 149

RSK-nr Sid

250 72 07 150

250 72 08 150

250 72 09 150

250 72 10 150

250 72 11 150

250 72 12 150

250 72 13 150

250 72 14 150

250 72 15 151

250 72 16 151

250 72 17 151

250 72 18 151

250 72 19 151

250 72 20 151

250 72 21 151

250 72 22 151

250 72 23 147

250 72 24 147

250 72 27 148

250 72 28 148

250 72 29 148

250 72 30 148

250 72 31 148

250 72 32 148

250 72 33 148

250 72 34 148

250 72 35 148

250 72 36 148

250 72 37 148

250 72 38 148

250 72 39 148

250 72 40 148

250 72 41 148

250 72 43 148

250 72 44 148

250 72 45 148

250 72 46 148

250 72 47 148

250 72 48 148

250 72 49 148

250 72 50 148

250 72 51 148

250 72 52 148

250 72 53 148

250 72 54 148

250 72 55 148

250 72 56 148

250 72 57 148

250 72 58 148

RSK-nr Sid

250 72 59 151

250 72 60 151

250 72 61 151

250 72 83 159

250 72 91 159

250 72 92 159

250 72 93 159

250 72 94 159

250 73 42 149

250 73 43 149

250 73 44 149

250 73 45 149

250 73 46 149

250 73 47 149

250 73 48 149

250 73 49 149

250 73 50 149

250 73 51 149

250 73 52 149

250 73 53 149

250 73 54 149

250 73 55 149

250 73 56 149

250 73 83 150

250 73 84 150

250 73 85 150

250 73 86 150

250 73 88 150

250 73 89 150

250 73 91 150

250 73 92 150

250 73 93 150

250 73 94 150

250 73 95 150

250 73 96 150

250 73 97 150

250 73 98 150

250 73 99 150 250 74 00 150 250 74 01 150 250 74 02 150

74 03 150 250 74 05 150

74 09 150

93 55 166

93 56 166

93 57 166

93 58 166

93 59 166

250 93 75 166

250 93 76 166

250 94 04 238 250 94 05 237 250 94 06

250 94 50 170

250 94 51 166

250 94 52 166

250 94 53 238

250 94 55 197

250 94 56 197

250 94 57 197

250 94 58 197

Sökregister RSK-nr

RSK-nr Sid

250 94 59 197

250 94 60 197

250 94 62 197

250 94 63 197

250 94 64 197

250 94 65 197

250 94 66 197

250 94 67 197

250 94 68 197

250 94 69 197

250 94 70 197

250 94 71 238

250 94 72 238

250 94 73 238

250 94 74 238

250 94 75 238

250 94 76 238

250 94 77 238

250 94 78 238

250 94 79 238

250 94 80 238

250 94 81 238

250 94 82 238

250 94 83 238

250 94 84 238

250 94 85 238

250 94 98 165

250 94 99 165

250 95 00 165

250 95 01 165

250 95 02 165

250 95 03 239

250 95 04 163

250 95 05 163

250 95 06 163

250 95 07 163

250 95 08 165

250 95 11 239

250 95 12 197

250 95 13 197

250 95 14 197

250 95 15 197

250 95 16 197

250 95 17 197

250 95 18 197

250 95 19 197

250 95 20 197

250 95 21 197

250 95 22 197

RSK-nr Sid

250 95 23 197

250 95 24 197

250 95 25 197

250 95 26 197

250 95 27 197

250 95 28 197

250 95 29 239

250 95 30 197

250 95 31 197

250 95 32 197

250 95 33 197

250 95 34 197

250 95 35 197

250 95 36 197

250 95 37 239

250 95 38 197

250 95 39 197

250 95 40 197

250 95 41 197

250 95 42 197

250 95 43 197

250 95 44 197

250 95 45 239

250 95 46 197

250 95 47 197

250 95 48 197

250 95 49 197

250 95 50 197

250 95 51 197

250 95 52 239

250 95 60 239

250 95 61 198

250 95 61 198

250 95 62 198

250 95 62 198

250 95 63 198

250 95 63 198

250 95 64 198

250 95 64 198

250 95 65 198

250 95 65 198

250 95 66 198

250 95 67 198

250 95 68 198

250 95 78 239

250 95 86 239

250 95 94 239

250 96 02 239

250 96 10 239

RSK-nr Sid

250 96 39 237

250 96 40 237

250 96 41 237

250 96 42 237

250 96 43 237

250 96 44 237

250 96 45 237

250 96 46 237

250 96 47 237

250 96 48 237

250 96 51 237

250 96 52 237

250 96 53 237

250 96 54 237

250 96 55 237

250 96 56 237

250 96 57 237

250 96 58 237

250 96 66 166

250 96 67 166

250 96 68 166

250 96 69 237

250 96 73 237

250 96 74 237

250 96 77 237

250 96 85 237

250 99 43 165

250 99 44 165

250 99 45 165

250 99 46 165

250 99 47 165

250 99 48 165

251 02 80 158

251 02 81 158

251 02 82 158

251 02 83 158

251 02 84 158

251 02 85 158

251 02 86 158

251 02 87 158

251 02 88 158

251 02 89 158

251 02 90 158

251 02 91 158

251 02 92 160

251 02 93 160

251 02 94 160

251 02 95 160

251 02 96 160

RSK-nr Sid

251 02 97 160

251 02 98 160

251 02 99 160

251 03 01 160

251 03 00 160

251 03 02 160

251 03 03 160

252 65 57 245

252 65 58 245

252 65 59 245

252 65 60 245

252 65 61 245

252 65 62 245

252 66 23 246

252 66 24 246

252 66 25 246

252 66 26 247

252 66 27  247

253 19 53 246

253 55 93 250

253 55 94 250

253 55 95 250

255 58 34 241

255 59 78 246

255 59 79 246

255 59 80  246

255 59 81 246

255 59 82 246

255 59 83 246

255 59 84 246

255 59 85 246

281 83 43 272

281 83 44 272

281 83 45 272

281 83 46 272

281 83 47 272

281 83 48 272

281 83 49 272

281 83 50 272

281 83 51 272

281 83 52 272

281 83 53 272

281 83 54 272

281 83 55 272

281 83 56 272

281 83 57 272

281 83 58 272

281 83 59 272

281 83 60 272

RSK-nr Sid

281 83 61 272

281 83 62 272

281 83 64 272

281 83 65 272

281 84 42 272

281 84 43 272

281 84 44 272

281 84 45 272

281 84 46 272

281 84 47 272

281 84 48 272

281 84 49 272

281 84 50 272

281 84 51 272

281 84 52 272

281 84 53 272

281 84 54 272

281 84 55 272

281 84 56 272

291 95 02 139

291 95 03 139

291 95 04 139

291 95 05 139

291 95 06 139

291 95 07 139

291 95 08 139

291 95 09 139

291 95 10 139

291 95 11 139

291 95 11 139

291 95 12 139

291 95 13 139

291 95 14 139

291 95 15 139

291 95 17 139

291 95 18 140

291 95 19 140

291 95 20 140

95 21 140

95 22 140

95 23 140

95 24 140

95 31 141

95 32 141

95 34 142

95 35 141

95 37 141

95 52 142

310 85 71 181 310 85 72 181

310 85 73 181

Sökregister RSK-nr

RSK-nr Sid

310 85 76 181

310 85 77 181

310 85 78 181

310 85 79 181

310 85 80 181

310 85 81 181

310 85 82 181

310 85 83 181

310 85 84 181

310 85 85 181

310 85 86 181

310 85 87 181

310 85 88 181

310 85 89 181

310 85 90 181

310 85 91 181

310 85 92 181

310 85 93 181

310 85 94 181

310 85 95 182

310 85 96 182

310 85 97 182

310 85 98 182

310 85 99 182

310 86 00 182

310 86 01 182

310 86 02 182

310 86 03 182

310 86 04 182

310 86 05 182

310 86 06 182

310 86 07 182

310 86 09 182

310 86 11 182

310 86 12 182

310 86 16 182

310 86 17 182

310 86 18 182

310 86 19 182

310 86 20 182

310 86 21 182

310 86 22 182

310 86 24 182

310 86 25 182

310 86 26 182

310 86 27 182

310 86 29 182

310 86 30 182

310 86 31 182

RSK-nr Sid

310 86 32 182

310 86 35 182

310 86 37 182

310 86 38 182

310 86 40 182

310 86 41 182

310 86 42 182

310 86 43 182

310 86 45 182

310 86 46 182

310 86 47 182

310 86 52 182

310 86 54 183

310 86 55 183

310 86 57 183

310 86 58 183

310 86 59 183

310 86 60 183

310 86 61 183

310 86 62 183

310 86 63 183

310 86 64 183

310 86 65 183

310 86 66 183

310 86 67 183

310 86 68 183

310 86 71 183

310 86 72 183

310 86 73 183

310 86 74 183

310 86 76 183

310 86 78 183

310 86 80 183

310 86 81 183

310 86 83 183

310 86 84 183

310 86 87 183

310 86 88 181

310 86 90 181

310 86 94 183

310 86 95 183

310 86 98 182

310 87 13 183

310 87 14 183

310 87 15 183

311 51 69 201

348 17 19 51

348 17 20 51

348 17 21 51

RSK-nr Sid

17 22 51

17 23 51

17 24 51

17 25 51

17 26 51

17 27 51

17 28 51

17 29 51

17 30 51

17 31 51

17 32 29

57 98 201

57 99 201

58 00 201 399 58 01 201 399 58 02 201

420 83 15 199

420 83 16 199

420 83 17 199

420 83 18 199

420 83 19 199

420 83 20 199

420 83 29 199

420 83 30 199

420 83 31 199

420 83 32 199

420 83 33 199

420 83 34 199

420 83 40 201

420 83 41 199

83 42 199

83 43 199

83 44 199

83 45 199

83 46 199

83 47 199

83 48 199

10 09 201

10 17 201

10 25 201

10 85 201

12 88 201 421 15 04 201 421 19 93 202 421 19 94 202 421 19 95 202

45 04 14

45 12 14

45 13 14

RSK-nr Sid 425 45 20 14

45 23 14

45 24 14

45 26 14

45 27 14

45 28 14

45 29 14

45 31 15

45 38 14

45 46 14

45 53 14

45 56 15

45 78 12

46 02 12

46 03 12

46 04 12

46 11 12

46 29 12

46 30 12 425 46 32 15

425 46 33 15

425 46 34 15

425 46 35 15

425 46 36 15

425 46 37 15

425 46 38 15

425 46 59 12

425 46 61 12

425 46 62 12

425 46 63 12

425 46 64 12

425 46 65 12

425 46 66 12

425 46 67 12

425 46 68 12

425 46 69 12

47 66 9

47 67 9

47 68 9 425 47 70 9

47 71 9

47 72 9

47 73 9

47 74 9

47 75 9

47 76 9

47 78 7

47 79 7

47 80 7

47 81 7

47 82 7

47 83 7

47 84 7

47 86 8

47 87 8

Sökregister RSK-nr

RSK-nr Sid

425 57 94 292

425 57 95 292

425 57 96 292

426 19 00 42

426 19 01 43

426 19 02 43

426 19 03 43

426 19 04 43

426 19 05 40

426 19 06 42

426 19 09 40

426 19 13 40

426 19 21 40

426 19 25 40

426 19 26 40

426 19 39 40

426 19 40 23

426 19 41 19

426 19 42 43

426 19 43 18

426 19 44 18

426 19 45 18

426 19 46 18

426 19 47 18

426 19 48 18

426 19 49 19

426 19 50 23

426 19 53 19

426 19 56 18

426 19 58 23

426 19 59 23

426 19 60 23

426 19 61 23

426 19 63 23

426 19 65  23

426 19 66 23

426 19 67 28

426 19 69 19

426 19 70 43

426 19 82 40

426 19 83 40

426 19 84 40

426 19 85 40

426 19 86 40

426 19 87 40

426 19 88 40

426 19 89 18

426 19 90 18

426 19 91 18

RSK-nr Sid

426 19 92 18

426 19 93 18

426 19 94 18

426 20 01 20

426 20 02 43

426 20 03 20

426 20 04 20

426 20 05 20

426 20 06 20

426 20 07 20

426 20 08 20

426 20 09 20

426 20 11 18

426 20 12 18

426 20 13 43

426 20 14 43

426 20 15 43

426 20 16 43

426 20 17 43

426 20 18 43

426 20 19 43

426 20 20 43

426 20 21 43

426 20 52 20

426 20 53 20

426 65 38 46

427 05 81 26

427 05 82 26

427 05 83 26

427 05 84 26

427 05 85 26

427 05 86 26

427 05 88 46

427 07 82 29

427 07 84 29

427 07 87 23

427 07 87 28

427 07 88 28

427 07 89 28

428 76 30 208

428 76 31 208

428 77 19 209

428 77 21 209

428 77 22 209

428 77 23 209

428 77 24 209

428 77 25 209

428 77 26 209

428 77 27 209

RSK-nr Sid

428 77 28 209

428 77 29 209 428 77 30 209 428 77 45 210 429 49 40 210

49 82 209 429 64 82 7

64 83 7 429 64 84 7 429 64 85 7 429 64 86 7 429 64 87 7 429 64 90 12 429 64 91 12

432 85 03 30

432 85 04 30 432 85 05 30 432 85 06 30 432 85 07 30

50 01 91

50 19 110 701 50 21 86

50 22 91

50 23 92

50 24 92 701 50 27 110 701 50 35 110 701 50 50 110 701 51 18 110

701 51 19 110 701 51 26 110

701 51 34

62 67 81

62 80 81

54 31 93

54 32 93

RSK-nr Sid

RSK-nr Sid

703 06 72 113

703 06 74 114

703 06 75 114

703 06 76 114

703 07 10 96

703 07 29 96

703 07 29 101

703 09 18 96

703 09 33 104

703 09 35 96

703 09 35 104

54 43 73

703 11 24 88

703 11 25 88

703 11 26 88

703 11 27 87

703 11 28 87

703 11 29 87

703 19 18 63

703 19 22 61

703 19 42 114

54 72 74

55 45 65

55 45 65

55 46 62

55 48 73

55 48 74

55 64 63

55 65 63 702 55 66 63 702 55 67 63 702 55 68 65 702 55 69 65

55 70 74

55 71 74 702 56 49 64 702 56 50 64 702 56 51 64

56 52 64 702 56 53 68 702 56 86 73 702 56 91 95 703 06 11 96

703 06 20 96

703 06 66 113

703 06 67 113

703 06 68 113

703 06 69 113

703 06 70 113

703 06 71 113

703 19 43 114

703 19 44 114

703 19 45 114

703 21 09 96

703 21 10 97

703 21 52 97

703 21 54 96

703 21 70 96

703 21 70 97

703 32 45 114

703 32 46 114

703 32 47 114

703 32 48 114

703 40 45 116

703 40 46 116

703 40 47 116

703 40 48 116

703 42 19 108

703 42 21 90

703 42 26 108

703 42 37 200

703 42 38 200

703 42 40 200

703 42 42 114

703 42 60 114

703 42 61 114

703 42 62 114

703 56 10 97

703 56 29 97

59 00

703 59 01 79 703 59 40 78 703 69 16 101

70 39 101 703 70 47 101 703 71 16 75 703 72 00 101 703 72 01 98 703 72 02 98

703 72 12 106

703 72 19 102

703 72 36 101

703 72 45 101

703 72 68 98

703 72 81 98

703 72 82 98

703 72 83 100

703 72 84 105

YD SökregisterVattenledningsrör RSK-nr

RSK-nr Sid

703 72 85 100

703 72 86 105

703 72 88 104

703 72 91 107

703 72 92 104

703 72 94 104

703 72 95 106

703 72 97 105

703 72 99 100

703 73 03 103

703 73 04 103

703 73 16 108

703 73 17 108

703 73 26 104

703 73 30 105

703 73 31 105

703 74 79 98

703 74 82 98

703 74 83 98

703 75 16 101

703 75 18 90

703 75 26 90

703 76 17 90

703 77 16 90

703 77 24 90

703 77 24 90

703 78 57 91

703 78 57 112

703 78 62 89

703 78 62 112

703 79 25 24

703 79 26 24

703 79 26 45

703 79 27 24

703 79 30 24

703 79 30 45

703 79 34 24

703 79 35 24

703 79 35 45

703 79 36 24

703 79 37 26

703 79 38 26

703 79 38 46

703 79 39 25

703 79 41 46

703 79 42 46

703 79 43 44

703 79 44 44

703 79 45 44

RSK-nr Sid

703 79 46 44

703 79 47 46

703 79 48 24

703 79 49 24

703 79 49 45

703 79 50 24

703 79 54 24

703 79 54 45

703 80 11 102

703 80 16 102

703 81 10 76

703 81 17 77

703 81 18 76

703 81 19 77

703 81 20 77

703 81 20 102

703 82 01 67

703 82 19 71

703 82 28 71

703 82 32 71

703 83 15 91

703 83 15 92

703 83 16 91

703 83 17 91

703 83 18 91

703 83 19 91

703 83 20 91

703 83 34 91

703 83 35 92

703 83 36 92

703 83 59 91

703 83 67 91

703 83 68 92

703 83 69 92

703 83 70 92

703 83 72 92

703 83 73 92

703 83 74 92

703 83 82 91

703 83 82 117

703 83 83 91

703 83 84 92

703 83 84 117

703 92 68 100

705 10 16 117

705 10 17 117

705 10 18 117

705 10 19 117

705 10 20 117

RSK-nr Sid

705 94 72 70

705 94 89 81

705 95 01 61

705 95 03 61

705 95 09 82

705 95 09 83

705 95 18 82

705 95 22 82

705 95 44 83

705 95 75 71

705 95 81 80

705 95 82 80

705 95 83 80

705 95 87 68

705 95 88 86

705 95 90 80

705 95 99 61

705 96 00 62

705 96 01 82

705 96 02 82

705 96 04 116

705 96 05 85

705 96 07 85

705 96 11 67

705 96 14 82

705 96 17 82

705 96 18 116

705 96 25 85

705 96 31 62

705 96 32 62

705 96 44 200

705 96 45 66

705 96 52 66

705 96 53 83

705 96 59 70

705 96 61 82

705 96 62 82

705 96 72 72

705 96 73 72

705 96 74 72

705 96 76 85

705 96 77 83

705 96 78 66

705 96 79 83

705 96 81 84

705 96 82 84

705 96 91 67

705 96 95 66

705 96 97 82

RSK-nr Sid

705 97 04 67

705 97 07 64

705 97 14 69

705 97 16 61

705 97 40 200

705 97 41 61

705 97 51 82

705 97 55 94

705 97 56 94

705 97 57 94

705 97 66 61

705 97 67 82

705 97 68 61

705 97 76 86

705 97 80 63

705 97 89 84

705 97 91 84

705 97 96 69

705 97 98 94

705 98 00 62

705 98 00 69

705 98 06 63

705 98 07 69

705 98 09 65

705 98 10 73

705 98 11 73

705 98 35 82

705 98 41 76

705 98 44 61

705 98 45 62

705 98 46 65

705 98 47 73

705 98 50 85

705 98 77 83

705 98 92 83

705 99 00 70

705 99 26 70

705 99 27 71

705 99 28 70

705 99 29 77

705 99 30 77

705 99 31 69

705 99 32 69

705 99 59 117

705 99 60 98

705 99 67 112

705 99 69 117

705 99 70 117

705 99 75 112

RSK-nr Sid

705 99 84 111

705 99 90 111

705 99 92 61

705 99 98 68

853 18 81 290

YD Vattenledningsrör

25 mm Polyetenrör

26,9 mm Stålrör DN 20

27 mm Polyetenrör

28 mm Polyetenrör

32 mm Polyetenrör

33,7 mm Stålrör DN 25

34 mm Polyetenrör

40 mm Polyetenrör

40 mm PVC-Rör

42 mm Polyetenrör

42,4 mm Stålrör DN 32

48,3 mm Stålrör DN 40

49 mm Polyetenrör

50 mm Polyetenrör

54 mm Polyetenrör

55 mm Gråjärn DN 40

57 mm Stålrör

57 mm Gråjärn DN 40

60 mm Polyetenrör

60,3 mm Stålrör DN 50

62 mm Stålrör

63 mm Polyetenrör

63 mm PVC-Rör

66 mm Segjärn DN 50

68 mm Gråjärn DN 50

70 mm Polyetenrör

75 mm PVC-Rör

75 mm Polyetenrör

76,1 mm Stålrör DN 65

77 mm Gråjärn DN 65

80 mm Polyetenrör

82 mm AC-Rör

82 mm Segjärn DN 65

88,9 mm Stålrör DN 80

90 mm Polyetenrör

90 mm PVC-Rör

95 mm Gråjärn DN 80

98 mm Segjärn DN 80

101 mm AC-Rör

101 mm Stålrör

108 mm Stålrör

110 mm PVC-Rör

110 mm Polyetenrör

114,3 mm Stålrör DN 100

118 mm Segjärn DN 100

122 mm Gråjärn DN 100

122 mm AC-Rör/svarvad

123-127 mm AC-Rör

125 mm Polyetenrör

126 mm AC-Rör/svarvad PN 12,5

132 mm AC-Rör/svarvad PN 15

133 mm Stålrör

139,7 mm Stålrör DN 125

140 mm Stålrör

140 mm Polyetenrör

140 mm PVC-Rör

144 mm Segjärn DN 125

148 mm Gråjärn DN 125

159 mm Stålrör DN 150

160 mm PVC-Rör

160 mm Polyetenrör

165,1 mm Stålrör DN 150

168,3 mm Stålrör DN150

170 mm Segjärn DN 150

172 mm AC-Rör PN 7,5/svarvad

174 mm Gråjärn DN 150

178 mm AC-Rör PN 10/svarvad

180 mm Polyetenrör

180-186 mm AC-Rör

184 mm AC-Rör PN 12,5/svarvad

186 mm Stålrör DN 175

190 mm AC-Rör PN 15/svarvad

193,7 mm Stålrör DN 175

196 mm Gråjärn DN 175

200 mm Polyetenrör

200 mm PVC-Rör

202 mm Gråjärn DN 175

211 mm Stålrör DN 200

215 mm Polyetenrör

216 mm Stålrör DN 200

219,1 mm Stålrör DN 200

222 mm Segjärn DN 200

225 mm PVC-Rör

225 mm Polyetenrör

226 mm AC-Rör PN 7,5/svarvad

228 mm Gråjärn DN 200

236 mm AC-Rör PN 10/svarvad

238-243 mm AC-Rör

244 mm AC-Rör PN 12,5/svarvad

248 mm Gråjärn DN 225

250 mm PVC-Rör

250 mm Polyetenrör

254 mm AC-Rör PN 15/svarvad

257 mm Gråjärn DN 225

266 mm Polyetenrör

267 mm Stålrör DN 250

273 mm Stålrör DN 250

274 mm Segjärn DN 250

280 mm PVC-Rör

280 mm Polyetenrör

280 mm AC-Rör PN 7,5/svarvad

282-284 mm AC-Rör

284 mm Gråjärn DN 250

288 mm AC-Rör PN 10/svarvad

296 mm AC-Rör PN 12,5/svarvad

306 mm AC-Rör PN 15/svarvad

310 mm Gråjärn DN 300

315 mm PVC-Rör

315 mm Polyetenrör

318 mm Stålrör DN 300

323,9 mm Stålrör DN 300

326 mm Segjärn DN 300

334 mm AC-Rör PN 7,5/svarvad

336-337 mm AC-Rör

337 mm Gråjärn DN 300

337-342 mm AC-Rör

346 mm AC-Rör PN 10/svarvad

348-354 mm AC-Rör

355 mm Polyetenrör

355,6 mm Stålrör DN 350

356 mm AC-Rör PN 12,5/svarvad

364 mm Gråjärn DN 350

365 mm Stålrör DN 350

368 mm AC-Rör PN 15/svarvad

370 mm Polyetenrör

378 mm Segjärn DN 350 mm

388 mm AC-Rör PN 7,5/svarvad

390-396 mm AC-Rör

391 mm Gråjärn DN 350

400 mm PVC-Rör

400 mm Polyetenrör

404 mm AC-Rör PN 10/svarvad

406,4 mm Stålrör DN 400

406-412 mm AC-Rör

414 mm AC-Rör PN 12,5/svarvad

416 mm Stålrör DN 400

419,1 mm Stålrör DN 400

420 mm Polyetenrör

428 mm AC-Rör PN 15/svarvad

429 mm Segjärn DN 400

442 mm AC-Rör PN 7,5/svarvad

444 mm Gråjärn DN 400

444-450 mm AC-Rör

450 mm PVC-Rör

450 mm Polyetenrör

460 mm AC-Rör PN 10/svarvad

462-468 mm AC-Rör

471 mm Gråjärn DN 450

474 mm AC-Rör PN 12,5/svarvad

475 mm Polyetenrör

479 mm Segjärn DN 450

490 mm AC-Rör PN 15/svarvad

496 mm AC-Rör PN 10/svarvad

498-504 mm AC-Rör

499 mm Gråjärn DN 500

500 mm PVC-Rör

500 mm Polyetenrör

506 mm Stålrör DN 500

508 mm Stålrör DN 500

516 mm AC-Rör PN 10/svarvad

518-524 mm AC-Rör

525 mm Gråjärn DN 500

532 mm Segjärn DN 500

548 mm Gråjärn DN 500

550 mm AC-Rör PN 7,5/svarvad

552 mm Gråjärn DN 500

552-558 mm AC-Rör

560 mm PVC-Rör

560 mm Polyetenrör

570 mm AC-Rör PN 10/svarvad

572-580 mm AC-Rör

580 mm Gråjärn DN 500

606 mm Stålrör DN 600

607 mm Gråjärn DN 600

609,6 mm Stålrör DN 600

630 mm PVC-Rör

630 mm Polyetenrör

632 mm Gråjärn DN 600

635 mm Segjärn DN 600

658 mm Gråjärn DN 600

660 mm AC Rör PN 7,5/svarvad

684 mm AC-Rör PN 10/svarvad

Anteckningar
