Los eventos extremos y su relación con el Recurso Hídrico en el Uso público urbano.
Seguridad Hídrica
Capacidad deuna sociedad,paradisponer de agua en cantidadycalidad aceptableparasusupervivenciay la realización de diferentesactividades recreativas.
-Instituto Mexicano de Tecnología del Agua (IMTA)
Eventos Extremos
Fenómenos
Naturales
Volcan
Sismo
Lluvia
Sequia
Temperatura
Eventos deAlarma
Socavón
Falla Geologicas
Deslizamiento
Geologico

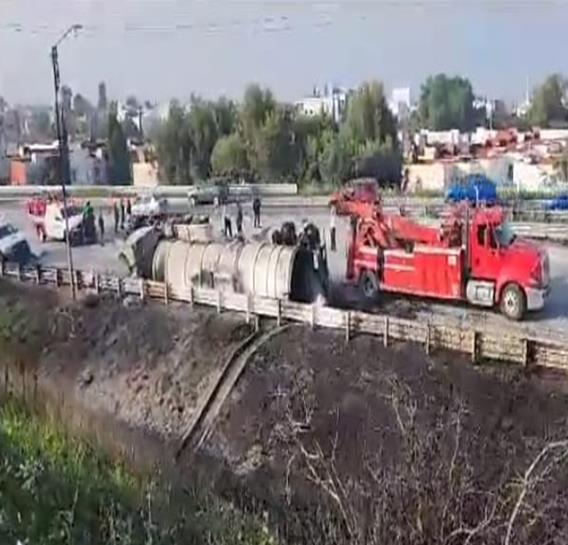

Eventos de Terceros
Derrames
COVID
Fenómenos Naturales
• VolcánPopocatépetl
- Alteraciónde la Calidad del Agua
- No recarga de acuífero
- Ceniza en red sanitaria.
• Sismos
- Daño a Infraestructura Subterránea
- Desvío de Acuífero

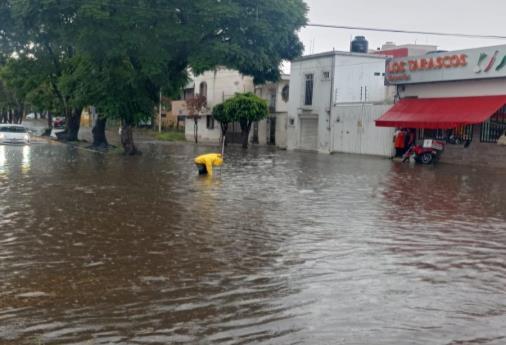

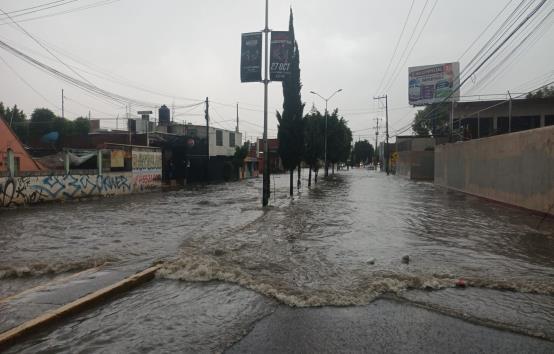

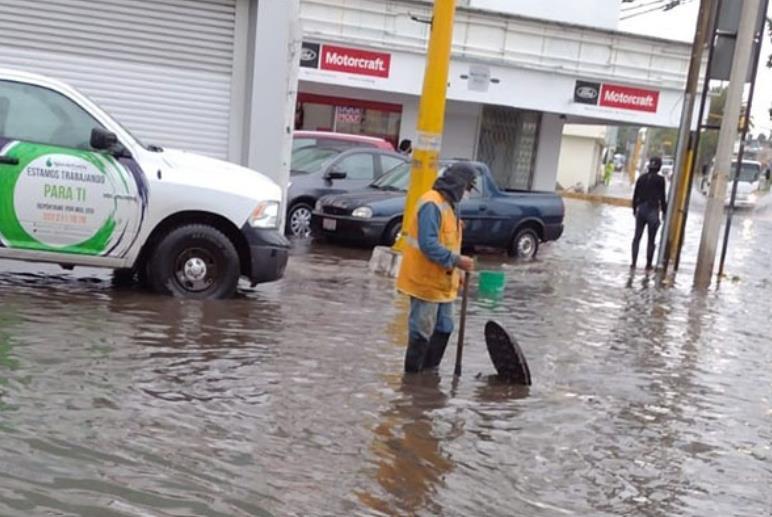

• Lluvia
- Inundaciones y Desastres
- Saturación de la red mixta de drenaje y alcantarillado
• Sequia
• Disminución de la Disponibilidad
- Incremento de la temperatura
• Temperatura
• Incremento de la Demanda de Agua
Ver diapositiva
Ver diapositiva
Ver diapositiva
Ver diapositiva
Ver diapositiva
Volcán
• 1994 Inicio Actividad, críticos 2000, 2012
• 2023 mayo-junio Semáforo Amarillo,Fase 2 Fuente: CENAPRED
Afectación al Recurso Hídrico:
• Alteración de la Calidad de Agua
• Riesgos por desvío del Acuífero
• Daño a la Infraestructura
Hidráulica
Acciones AdP:
• Monitoreo permanente de Calidad del agua y sus Fuentes de Abastecimiento.
• Implementación: Índices Langelier y Rayner
• Integrados en el Semáforo con Protocolos en Fase 2
(Relacionado a los sismos volcanotectónicos por mes)
EneroFebreroMarzoAbrilMayoJunioJulioAgostoSeptiembreOctubreNoviembreDiciembre No. sismos14886121316

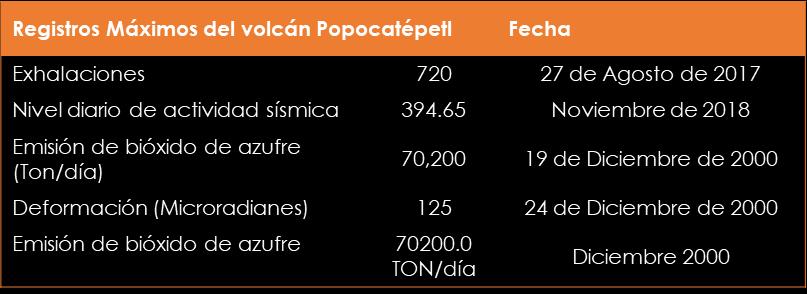

Registros Máximos del volcán PopocatépetlFecha
Exhalaciones 720 27 deAgosto de 2017
Nivel diario de actividad sísmica394.65Noviembrede 2018
Emisión de bióxido de azufre (Ton/día) 70,20019 de Diciembre de 2000
Deformación (Microradianes) 12524 de Diciembrede 2000
Emisión de bióxido de azufre 70200.0 TON/día Diciembre 2000
Ante los diferentes registros de ceniza, no se hubo afectaciones mayores en la zona de cobertura de Agua de Puebla

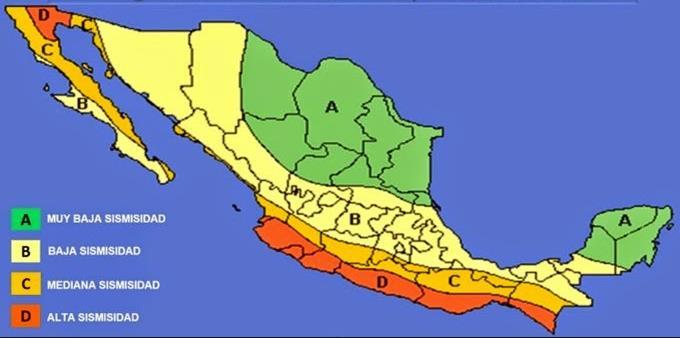

Sismos
Afectación al Recurso Hídrico:
Riesgos por desvío del Acuífero
Daño a la Infraestructura Hidráulica
Acciones AdP:
Protocolo de Acción antes, durante y después del Sismo
Gestión del Activo Hidráulico
No. De Sismos Acumulados
Sismos promedio diario
Septiembre 2023
Reporte de Sismos 2023
Se registraron 1,960 eventosduranteestemes, de loscuales, la magnitud
varió entre 1.0° y 5.8°, en escala de Richter en la RepúblicaMexicana.
No se registran reportes de daño a la infraestructura de Agua de Puebla.
Reporte de Sismos 2023
En Septiembre2023 se registraron 1,960 eventossísmicos; de loscuales 1,112sismos (56.7% de losregistrados en estemes) se presentan en losEstados de Oaxaca, Guerrero, Michoacán,México,Tlaxcala, Morelos,Veracruz,Ciudad de Méxicoy Puebla
Reporte de Sismos 2023
Registros mensuales de sismos 2023
(Magnitudes máximas y mínimas)
EneroFebreroMarzoAbrilMayoJunioJulioAgostoSeptiembreOctubreNoviembreDiciembre
Sismos reg2,1222,0862,1202,0442,0701,8491,8521,8941,960000

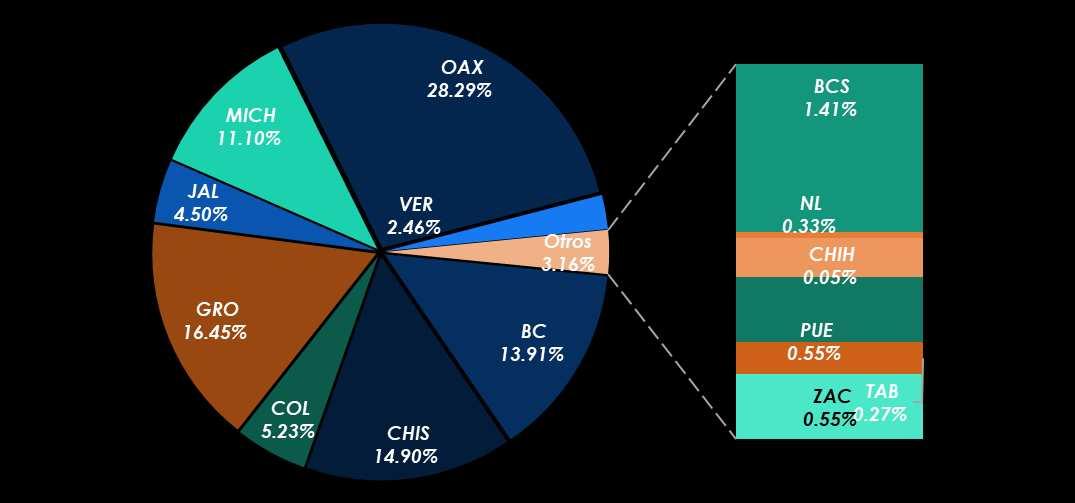

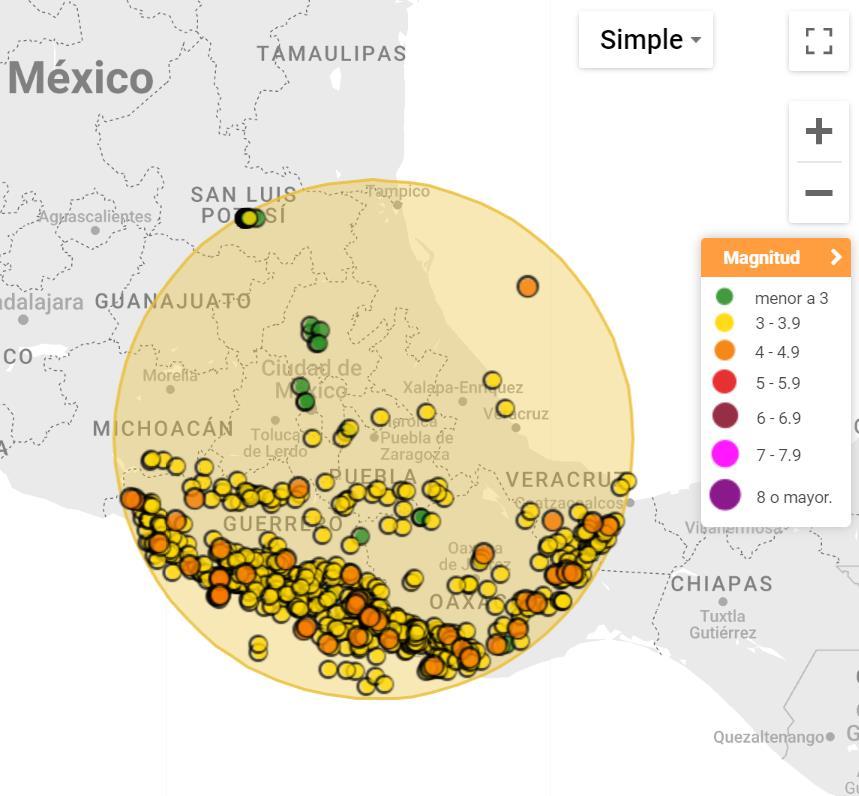

Registro acumulado de sismos 2023
(por estado)
Fuente: México. Universidad Nacional Autónoma de México, I. d. G., Servicio Sismológico Nacional. (2023). Catálogo de sismos. Extraído de http://www2.ssn.unam.mx:8080/catalogo/
Lluvia
• 2020 las lluvias acumuladas superan los tradicionales 800 mm de precipitaciónanual.
• 2021 93 mm el 08 de septiembre
Fuente: Sistema Monitoreo HM Interno AdP 9 Estaciones Índice
Afectación al Recurso Hídrico:
• Mas Frecuencia de Lluvias Atípicas
• Concentración en zonas urbanas
• Desastre en márgenes de Rios Atoyac, Alseseca y San Francisco

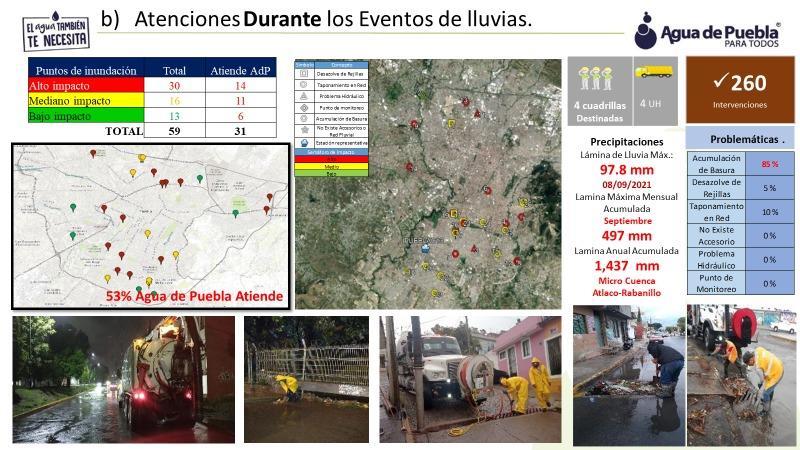

Acciones AdP:
• Coadyuvar Comité de Lluvias, antes durante y después del evento.
• Impulsar: Hidrología Urbana
• Gestionar adecuadamente Captación e Infiltración del Agua de Lluvia
Precipitación Acumulada Histórica/Año
4 mm3 mm0 mm13 mm0 mm
1 mm12 mm1 mm21 mm51 mm ABR 12 mm40 mm18 mm60 mm43 mm
MAY 56 mm124 mm88 mm56 mm76 mm
Máx. ENE 11 mm7 mm10 mm50 mm0 mm
Acumulado
En un Problema como la Lluvia, Agua de Puebla visualiza una Oportunidad:
El Agua Superficial proporcionara la Sustentabilidad del Recurso Hídrico.
A. A nivel macro Se debe Captar, Almacenar y su Potabilización.
• Saneamiento de Cauces, micro, Sub y Cuencas
B. A nivel micro Se debe Captar, Pretratare Infiltrar
• Aplicación de Normas y Experiencias Internacionales
Beneficios de la Infiltración
Infiltración
Factores que influyen
En base al clima
En base al terreno
Precipitación
Temperatura y humedad
Intensidad de la lluvia
Condiciones de la superficie del terreno
Calidad del Agua
Pendiente del terreno
Infiltración
NOM-014CONAGUA-2003
• Requisitos para la recarga artificial de acuíferos con agua residual tratada.
NOM-015CONAGUA-2007
• Infiltración artificial de agua a los acuíferos.
Características y especificaciones de las obras y del agua.
Requisitos
• En terrenos que hubieran sufrido algún evento de contaminación, quien realice la obra deberá asegurarse que no está inscrito como predio contaminado.
• La disposición de aguas al suelo y a la zona no saturada no debe afectar a captaciones de agua subterránea o a obras civiles de terceros.
• No se podrá realizar la disposición al suelo o subsuelo de aguas residuales crudas, o la mezcla de éstas con aguas pluviales o de escurrimiento superficial.
Características
NOM-015-CONAGUA-2007
Construcción
• Norma Oficial Mexicana
NOM-003-CONAGUA1996.
• Sistema de tratamiento
• Distancia mínima entre el fondo del pozo y la superficie freática será de 5 metros.
• Para el caso de proyectos con un caudal superior a 60 Ipsde infiltración en la zona no saturada, involucren más de un pozo y la distancia entre los pozos sea menor a 500 m, se realizará el muestreo conforme a la Norma ISO/CD 5667-11-2006.
Calidad
del Agua
• La infiltración no deberá afectar la calidad del agua nativa. Para el muestreo del agua nativa se utilizará la Norma ISO/CD5667-112006
• Se deberá incorporar en el pozo un instrumento de muestreo y prueba que cumpla con la Norma ISO 15839:2003 WaterqualityOn-line sensors/analsing equipment for waterSpecifications and performance tests, la que la sustituyao la Norma Mexicana correspondiente
Monitoreo
• Bitácora de resultados del muestreo y las pruebas aplicadas antes y después de cada temporada de lluvias.
• Norma menciona un monitoreo quincenal a los pozos de absorción.
Operación
• Cuando no se realice la disposición de agua pluvial o escurrimiento superficial
• Durante el primer evento de precipitación o escurrimiento.
• En caso de inundaciones, que afecten la operación del sistema de tratamiento.
• Durante la ocurrencia de eventos accidentales de derrames de sustancias o líquidos contaminantes.
• Se debe mantener libre de residuos sólidos o líquidos el área de captación de agua pluvial y las zonas por donde transite el escurrimiento superficial.
NOM-015-CONAGUA-2007 “Infiltraciónartificial de aguaalos
acuíferos.-Característicasyespecificaciones de lasobrasydel agua”
• 1.1Proteger la calidaddel aguade losacuíferos.Muestreodel aguanativa
• 1.2 Aprovechar el agua pluvialy de escurrimientossuperficiales paraaumentar la disponibilidad de aguasubterráneaatravés de la infiltraciónartificial.
• 2. Es aplicable en todo el territorionacional, en obrasoconjunto de obrasquetenganuna capacidadmayora 60 litrospor segundo(Ips)
• 5.1.4.2 La disposición de aguas al sueloya la zona no saturada no debeafectaracaptaciones de aguasubterráneaoaobras civiles de terceros.
• 5.2.4.2 Se deberáincorporar en el pozo un instrumento de muestreo
• 5.2.5 La distanciamínimaentre el fondodelpozoy la superficiefreática será de cincometros.
Situación Hídrica
¿A qué nos enfrentamos?
Déficit de agua en el mundo de
Año 2030
1. Comunidades sin agua
2. Inundaciones
3. Hundimiento de la ciudad
4. Disminución de acuíferos
• Más de 10 millones de mexicanos no cuentan con servicio de agua.
• En temporada de lluvias Puebla se ha visto afectada por inundaciones debido a lluvias atipicas.
• El agua que usamos viene del subsuelo. Si se sigue extrayendo sin control, la ciudad podría sufrir hundimientos como en CDMX.
5. Gasto de energía y recursos
• Al extraer más agua de los acuíferos y ríos provocamos el estrés hídrico.
• En CDMX, la energía que requieren para bombear el agua del sistema Lerma-Cutzamala es parecido al consumo total de la Ciudad de Puebla.
Situación Hídrica
“Es inconcebible que aquí, donde nos estamos ahogando en lluvia e inundando, al mismo tiempos nos estamos quedando sin agua para beber”
José Luis LuegeTamargo, Director Conagua (2006-2012)

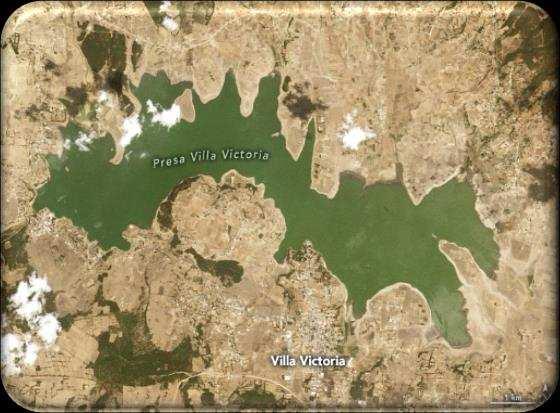

Sequia
• 2011 abril-Mayo en mas del 60%de México
• 2023 inicia en enero en masdel 30% de México
Fuente: Monitor de Sequias en México
Programa Nacional contra la Sequia PRONACOSE Índice
Afectación al Recurso Hídrico:
• Altera el Ciclo del Agua
• Disminuye la Disponibilidad
• Incrementa la Temperatura ambiente
• En Riesgo la Sustentabilidad basada en Agua Superficial
Acciones AdP:
• Incremento en la Eficiencia Física; Sectorización, Distritos
Hidrométricos y Mejoras Operativas
• Uso de Energía Limpia: 30% Energía renovable.
• Recarga de Acuífero y Restauración de Cuenca
Parque Izta Popo (2014-2017) y Tepulco (2022-2023).
Tipos de Sequía
• Índice Estandarizado de Precipitación (SPI)
• Anomalía de Lluvia en Porciento de lo Normal
Intensidad de Sequía
• Índice Satelital de Salud de la Vegetación (VHI)
• Modelo de Humedad del Suelo
• Índice Normalizado de Diferencia de la Vegetación (NDVI)
• Anomalía de la Temperatura Media
• Porcentaje de Disponibilidad de Agua en las presas del país

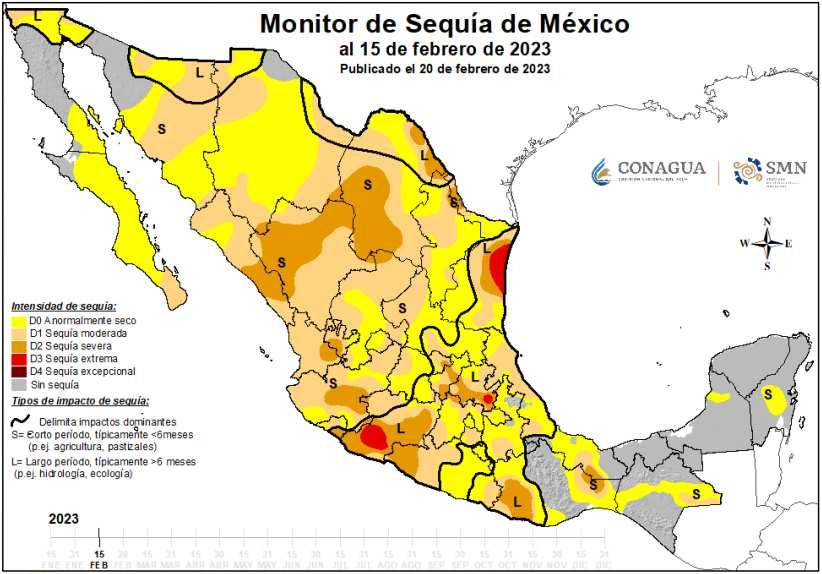

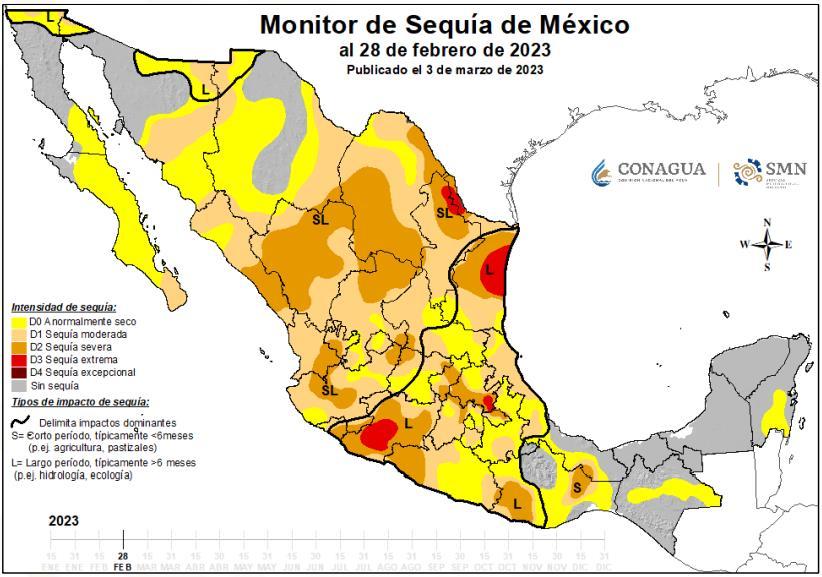

Reporte de Monitoreo de Sequías
Nivel: Nacional Febrero 2023
A partir del 31 de octubre de 2022, a la actualización del Marco Geoestadístico Nacional (INEGI, Edición 2021) – 2,471 municipios en la Republica Mexicana; Antes de esta actualización, se tenían – 2,463 municipios en la Republica Mexicana. Índice
Reporte de Monitoreo de Sequías

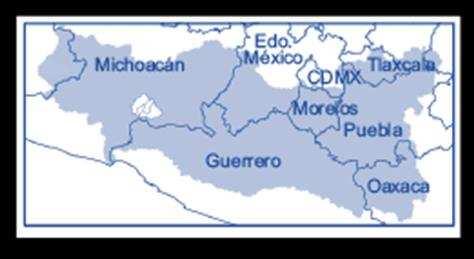

Nivel: Cuenca Balsas
I. Porcentaje de área con sequía en los Organismos de Cuenca (CONAGUA)
ClaveEstados N° municipios
IV Edo. De México 33 IV Guerrero 47 IV Jalisco 3
IV Michoacán 45
IV Morelos 36* IV Oaxaca 78 IV Puebla 127 IV Tlaxcala 56
* municipios que se anexaron a la lista a partir del 31 de octubre de 2022, corresponden a la actualización del Marco
GeoestadíticoNacional (INEGI, Edición 2021)
D0: Anormalmente seco
D1: Sequía moderada
D2: Sequía severa
D3: Sequía extrema
D4: Sequía excepcional
Reporte de Monitoreo de Sequías

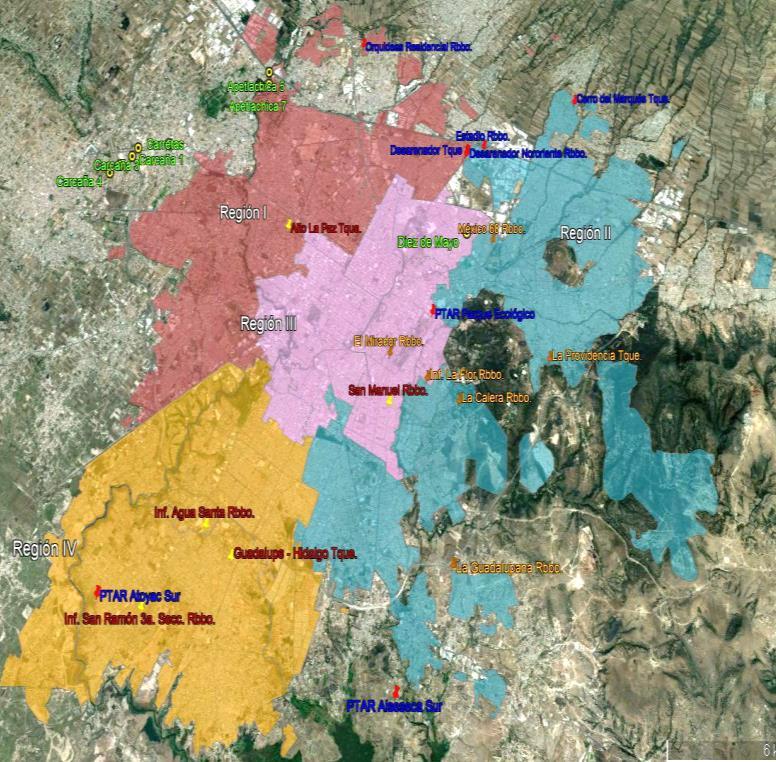

Nivel: Zona de Cobertura Agua de Puebla
I. Comportamiento de sequía de la Zona conurbada de Puebla del mes registrado (10 municipios: Amozoc, Coronango, Cuautinchán, Cuautlancingo, Nealtican, Ocoyucan, Puebla, San Andrés Cholula, San Miguel Xoxtla y San Pedro Cholula)
D0: Anormalmente seco D1: Sequía moderada D2: Sequía severa D4: Sequía excepcional D3: Sequía extrema
de Sequías
Nivel: Zona de Cobertura Agua de Puebla
Comportamiento
Reporte de Monitoreo de Sequías
Nivel: Zona de Cobertura Agua de Puebla
III. Comportamiento mensual de sequía – comparado con año anterior

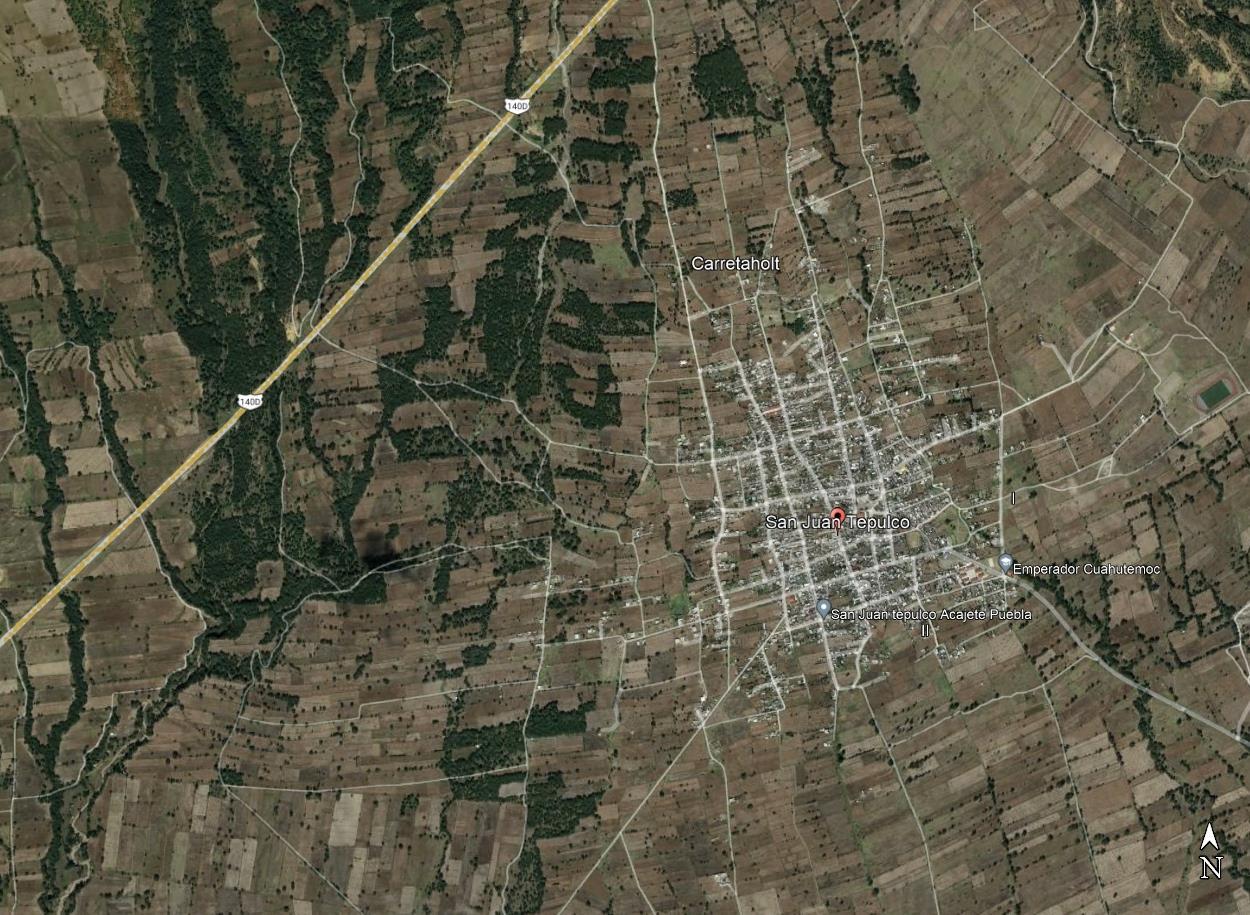

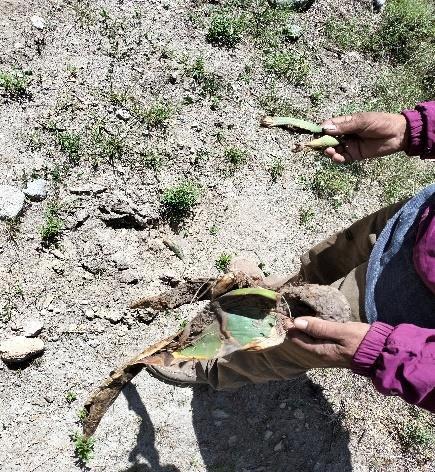

• Comunidad de SanJuanTepulcodelmunicipio de AcajeteyTepatlaxco,Puebla.
• Caracterizadaporsuentornonaturalyrural.
• Presenciadeáreasagrícolasyespaciosnaturales.
• Topografíaygeografíalocalinfluenciadaporel volcán LaMalinche

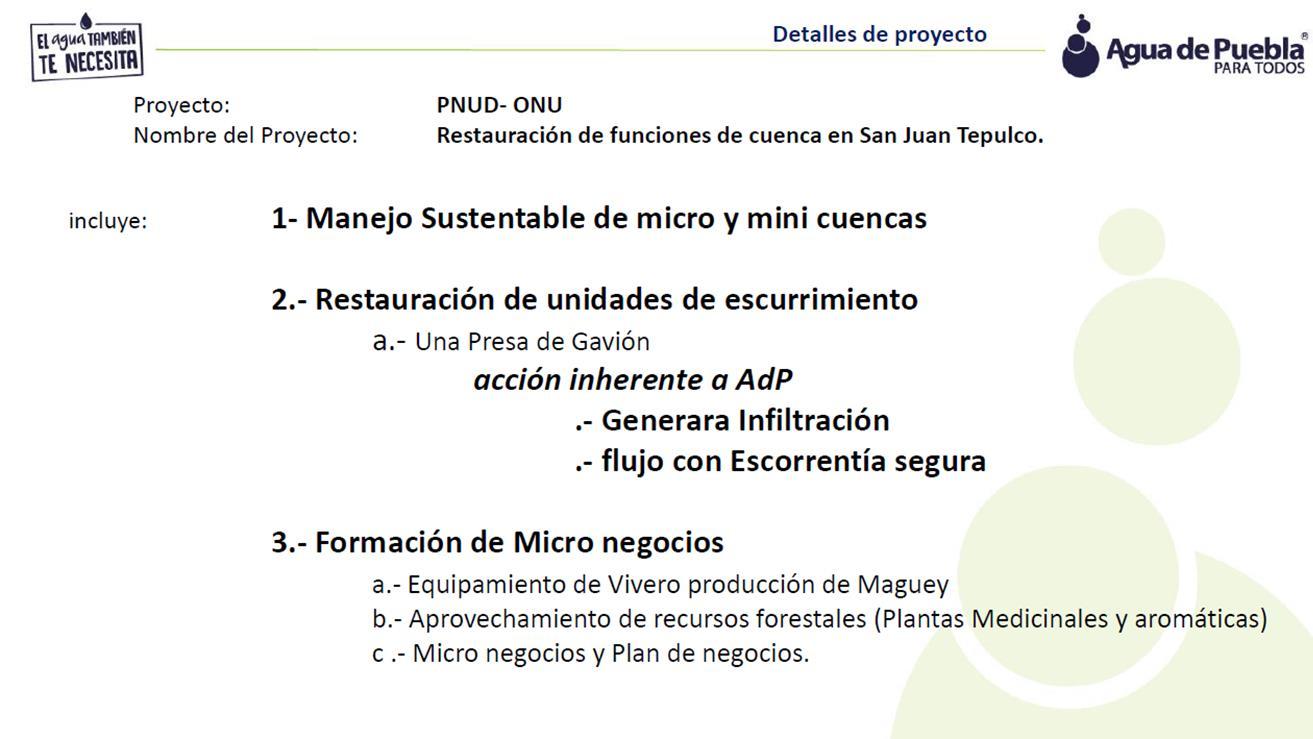

RestauracióndeFuncionesdeCuencaenSanJuanTep

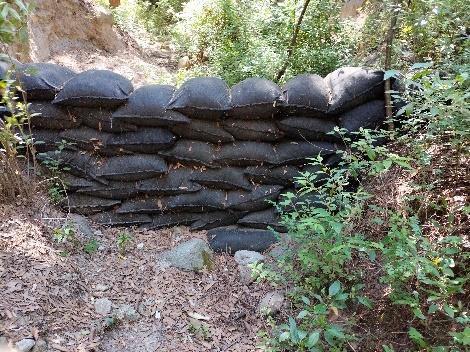

Presasdeinfiltración

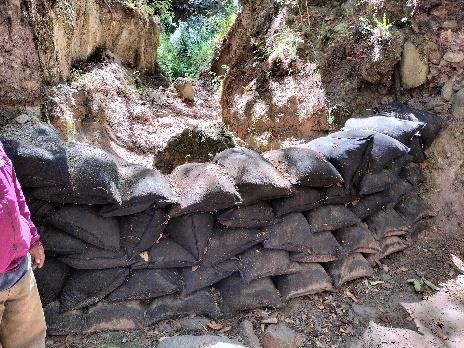

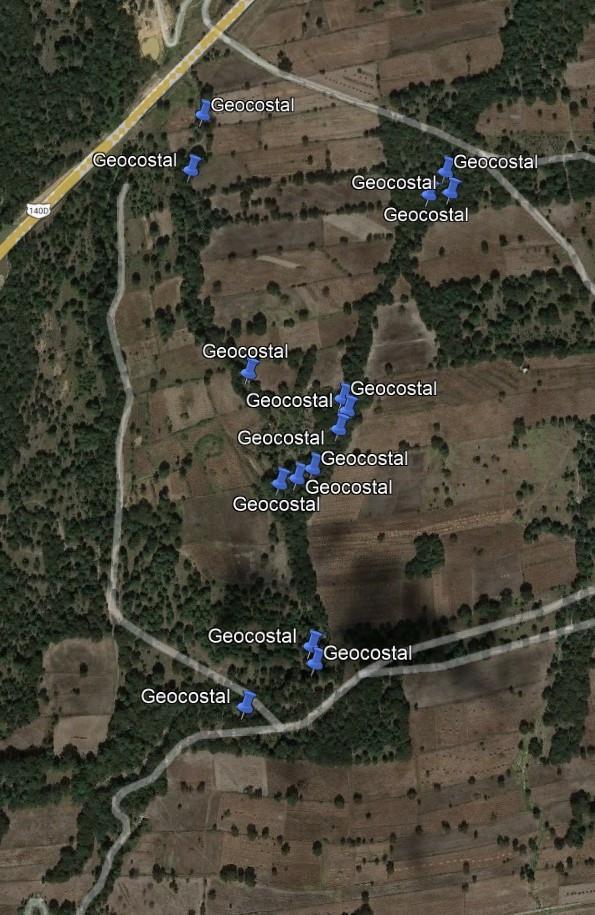

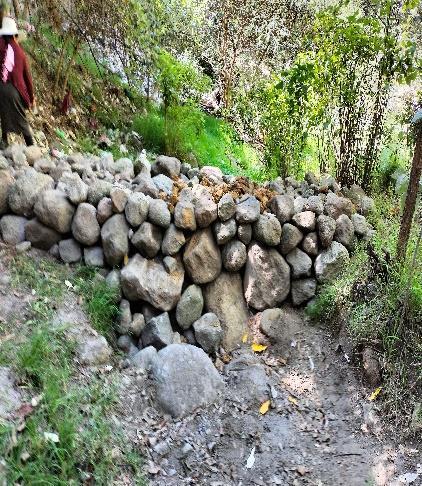

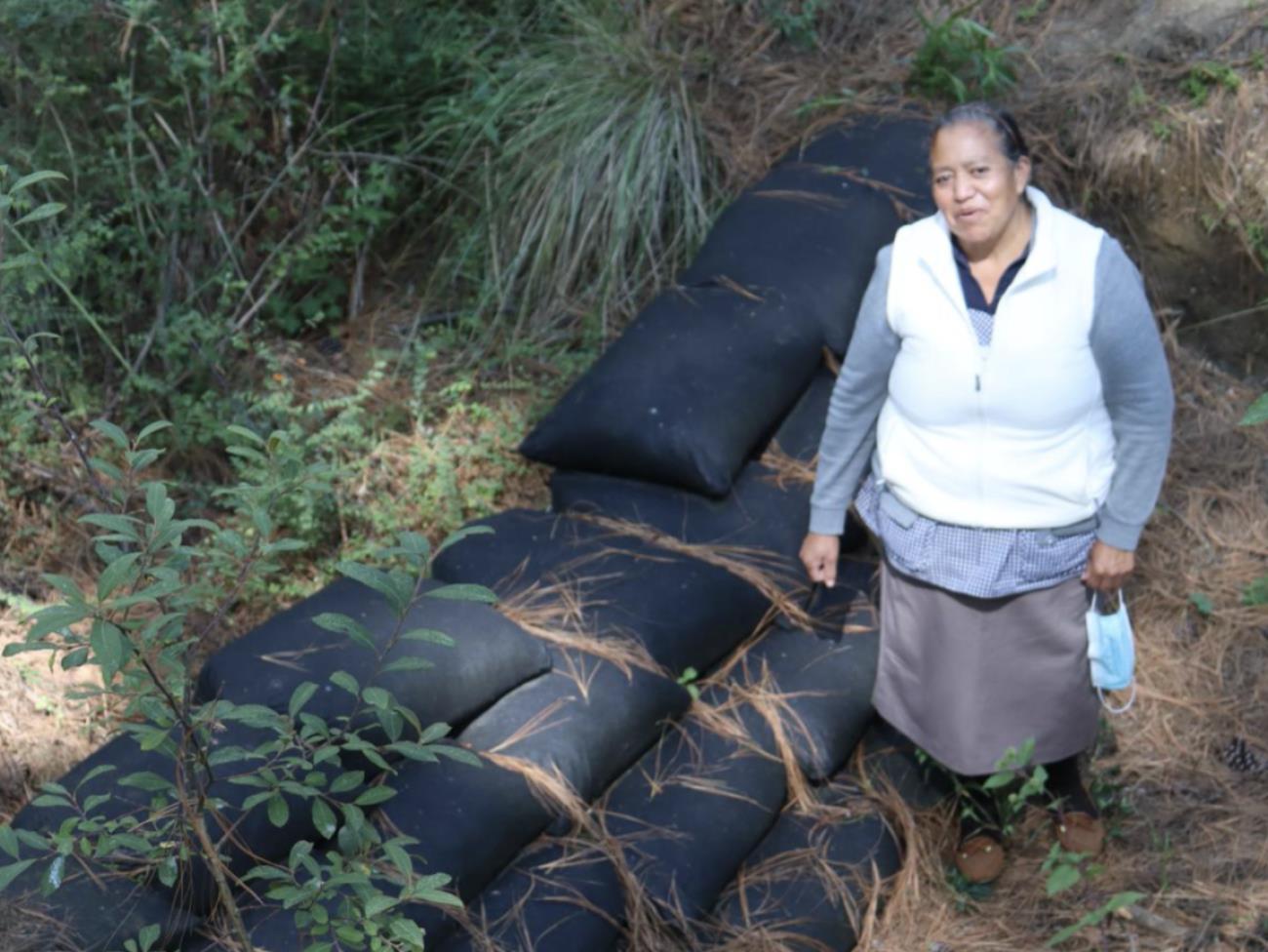

Geocostales Piedraacomodada
CasosdeÉxito
Impulsan habitantes de San José Teacalco, Tlaxcala soluciones basadas en la naturaleza para la seguridad hídrica en subcuenca Alto Atoyac
Objetivos
Fortalecerlaresilienciadecuencasparaincrementarlos serviciosambientaleshidrológicos
Resultados
• 16hectáreasseconformaronterrazasindividuales
• 50m3 depresasfiltrantescongeocostalesyramas fueronconstruidas
• 10kmdebrechascortafuegosfueronrehabilitadas
Temperatura
2023 enero – mayo 27°C en horario nocturno en Puebla
Afectación al Recurso Hídrico:
• Incremento de la Demanda
Acciones AdP:
• Incremento en la Eficiencia Física; Sectorización, Distritos
Hidrométricos y Mejoras Operativas
• Uso de Energía Limpia: 30% Energía renovable.
• Recarga de Acuífero y Restauración de Cuenca
Parque Izta Popo (2014-2017) y Tepulco (2022-2023).
Temperatura Máxima 2023
ENEFEBMARABRMAYJUNJULAGOSEPOCTNOVDIC
Acumulado Máx.
