Brochure 2024

Aliados estratégicos

¿Quiénes somos?

Somos una empresa especializada en proyectos,

servicios y equipamientos electromecánico. Contamos con equipos de tecnología de punta, que nos permite

brindarle una solución a medida, garantizando el cumplimiento de estándares en seguridad y respeto al medio ambiente.

Nuestra tecnología y capital humano, se basa en 5 pilares: COMPROMISO

ÉTICA SEGURIDAD

INTEGRIDAD INNOVACIÓN

Fortalezas

0 Cero Accidentes

+4256 Más de 4256 servicios atendidos

4 Certificaciones Internacionales

+6 Servicios en simultáneo

+15

+100

Homologaciones con clientes

Equipos para diagnósticos y pruebas

24/7

+16

Emergencias

Años de experiencia

Estándares con reconocimiento Internacional

Es transversal en proyectos, servicios y equipamiento, garantizado: Estándares de Seguridad

Satisfacción del Cliente

Respeto al Medio Ambiente

Sistema de Gestión Antisoborno

Unidades de Negocio Con la finalidad de brindar un mejor servicio especializado, T&D Electric S.A.C. ha establecido 3 unidades de negocio:

SERVICIOS Servicio Especializado en Transformadores.

Protección, Control y Automatización en Sistemas de Potencia.

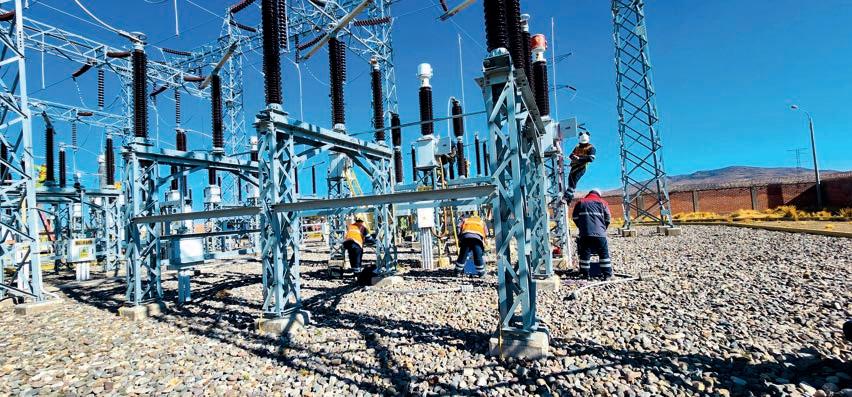

Mantenimiento y Pruebas Especializadas en Subestaciones.

Servicio Especializado en Líneas de Transmisión.

Servicio Especializado en Máquinas Rotativas.

Operación de Subestaciones de Potencia y Centrales de Generación.

EQUIPOS

Suministros de Equipos de Alta Tensión y Transformadores de Potencia.

PROYECTOS

Ejecución de Proyectos EPC de Subestaciones de Potencia y Líneas de Transmisión.

Salas eléctricas Pre-Fabricadas.

Ingeniería de Proyectos en energías Renovables.

SERVICIOS

Especialidad

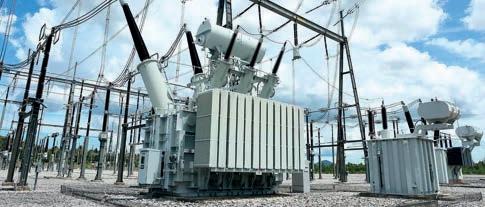

Servicio especializado en Transformadores Mantenimiento integral especializado de Transformadores de potencia de Media y Alta Tensión.

Montaje electromecánico de Transformadores de potencia de Media y Alta Tensión.

Mantenimiento correctivo de transformadores de potencia de Media y Alta Tensión.

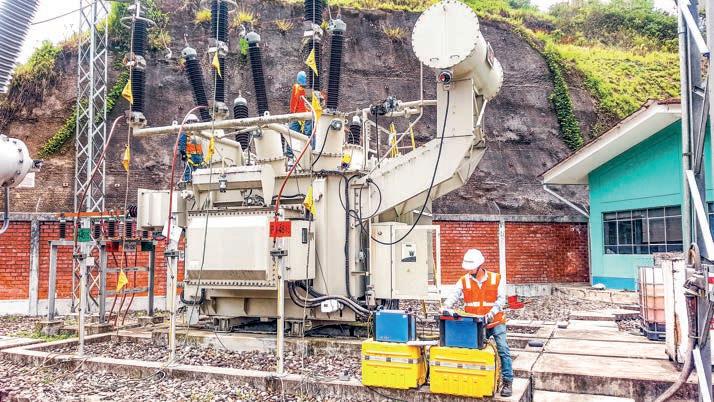

Pruebas eléctricas a transformadores de potencia y distribución.

Análisis y registro de descargas parciales On-line y Off-Line.

Respuesta de la Espectroscopia en el Dominio de la Frecuencia (DFR).

Análisis de barrido de Frecuencia (SFRA).

Análisis y tratamiento del aceite dieléctrico del transformador de potencia.

Regeneración de aceites dieléctricos en transformadores de potencia.

Mantenimiento especializado en Conmutadores bajo carga - OLTC.

Relación transformación (polaridad).

Factor de potencia o tangente delta y capacitancia de devanados.

Factor de potencia o tangente delta en bushings (C1 y C2).

Collar caliente en bushings.

Corriente de excitación.

Resistencia ohmica de devanados.

Resistencia dinámica (OLTC).

Resistencia de aislamiento de devanados (Índice de absorción y polarización).

Impedancia de cortocircuito.

Prueba a transformadores de corriente (Curva de saturación, burden relación de transformación y polaridad).

Pruebas de vanguardia en Tranformadores: Innovación : Optimización de tiempo de prueba.

El tiempo de ejecución para realizar ensayos completos en todos los TAPS de prueba toma alrededor de 6 - 8 horas efectivas.

Con la nueva tecnología del equipo, adquirada por T&D Electric, el tiempo de prueba se reduce considerablemente en 3 a 4 horas efectivas, teniendo como ventaja realizar una sola conexión para distintias pruebas tales como: Rtransf, Zcc, Iexc, Rohm, Rdinám, desmagnetización.

Beneficios de una resistencia dinámica combinada, DRM y medición vibro acústica (VAM) para diagnósticos OLTC. Empleando medición vibroacústica todos los componentes del OLTC que producen suficientes vibraciones puede ser considerado para la evaluación general, en la medición dinámica solo se ve afectada por operaciones que provocan un cambio en la corriente de prueba.

Descargas Parciales online a través de los tap de prueba de los Bushing.

No se requiere de ningún condensador de acoplamiento externo.

Menos ruido eléctrico colindante en el sistema de medición.

El dispositivo de acoplamiento (cuadripolo) se conecta directamente a la toma de medición.

SERVICIOS

Especialidad

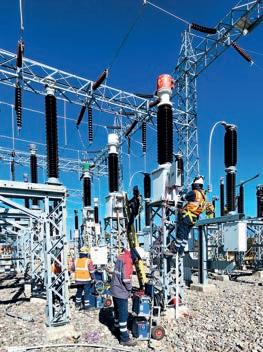

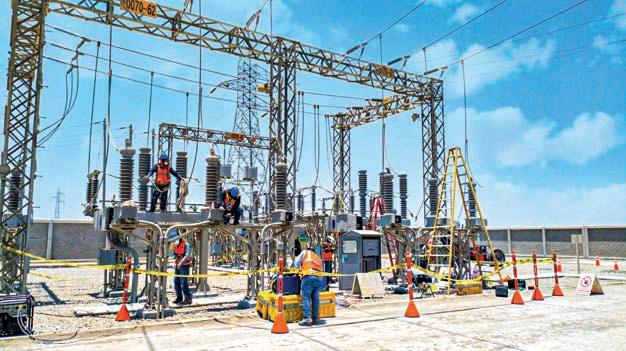

Mantenimiento y Pruebas especializadas en Subestaciones Transformadores de medida Interruptores y seccionadores Transformadores de distribución y potencia Pararrayos Salas eléctricas y tableros Aplicaciones correctivas a seccionadores e interruptores Sistemas de puesta a tierra, mallas

Pruebas a rectificadores y bancos de baterías Busbar Celdas de media tensión Estudios de calidad de energía Cables de energía

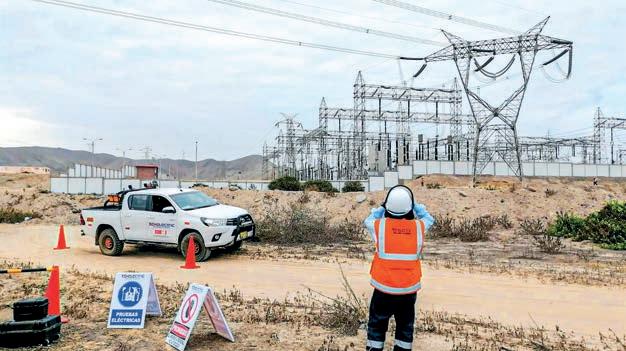

Servicio: Mantenimiento Predictivo - Pruebas Eléctricas a equipos de patio en 138KV Subestación - Talta Caylloma - Arequipa 4300 M.S.N.M.

SERVICIOS

Especialidad

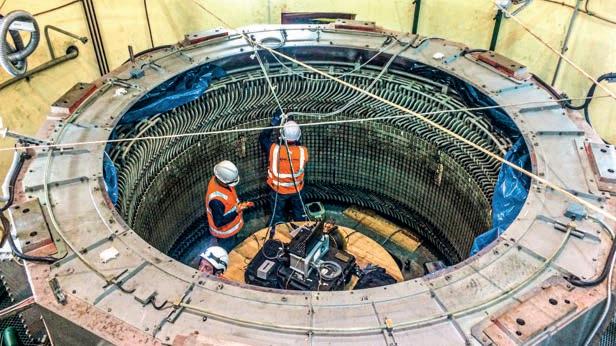

Servicio especializado en Máquinas Rotativas Estator:

Prueba de Impulso (STEP VOLTAGE).

Salto de tensión.

Análisis de Termografíco.

Absorción Dieléctrica (AD)

Factor de potencia y capacitancia.

Resistencia de aislamiento al estator.

Resistencia óhmica de los devanados.

Medición y análisis de Descargas Parciales.

Pruebas de índice de polarización (IP) Prueba EL CID (Detección de imperfecciones Electromagnéticas)

Rotor:

Impedancia.

Caída de Tensión de Polos.

Resistencia Óhmica.

Resistencia de aislamiento, prueba IP y IA, índice de absorción(IP y DAR).

Osilografía de Pulso repetitivo (RSO), prueba especializada teniendo como resultado: medir corto circuitos en espiras.

Prueba estática en Máquina Rotativa: Equipo ADX de Megger, el cual nos permite realizar ensayos estáticos DC tales como:

Pruebas de inducción magnética (EL CID):

Hipot en Escalón

Resistencia de aislamiento (IP, DAR)

Este técnica de diagnóstico nos permite evaluar las imperfecciones de interlaminación del núcleo estatórico que eventualmente pueden causar sobrecalentamiento y daños.

Descargas Parciales (teniendo como diagnóstico la tensión de ignición y extinción de descarga).

La técnica se realiza dando un número de vueltas al estator con la finalidad de generar un flujo magnético de 4%.

Balance Resistivo Prueba de Impulso o step voltage (SURGE) Prueba de inductancia y capacitancia

El tiempo de ejecución para realizar los ensayos descritos toma un promedio de 2 a 3 horas efectivas.

Con este equipo adquirido permite realizar todos los ensayos descritos en una sola conexión de prueba de esta manera reducimos el tiempo de ejecución en 0.75 a 1 hora efectiva.

Si se produce un cortocircuito entre las láminas, una mayor corriente parásita, impulsada por la tensión inducida por el flujo de los devanados auxiliares, provoca un mayor flujo de dispersión como flujo nominal.

SERVICIOS

Especialidad

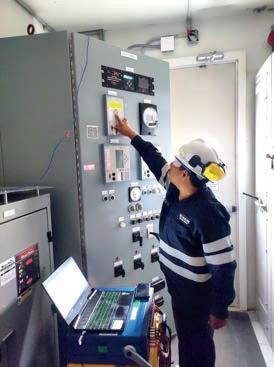

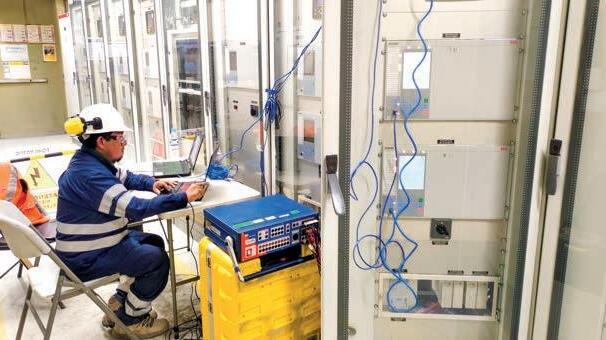

Protección, Control y Automatización en Sistemas de Potencia Pruebas de equipos de medición, transductores registradores de falla y teleprotección (END TO END).

Configuración de relés de protección: ABB, SEL, GE, SCHNEIDER, ALSTOM, ETC. Puesta en servicio de subestaciones eléctricas y pruebas de operatividad de relés de protección.

Ingeniería de control y protección para instalaciones nuevas, así como modernización de subestaciones existentes convencionales y subestaciones digitales.

Suministro de tableros de protección y control para subestaciones de potencia.

Elaboración de estudios de preoperatividad y operatividad, estudio de coordinación de protección en software ETAP, DIGSILENT. Inyecciones primarias de verificación de todo el sistema de protección (Salida Secundaria) Automatización de sistemas de potencia en MT y AT (en protocolos IEC61850, dnp3, modbus e integración a sistemas scada) Análisis de Fallas en Sistemas Eléctricos.

Mantenimiento, integraciones y asesoría contínua.

Servicio: Pruebas de operatividad a Relés de Protección de Generador G03 en Central Hidroeléctrica Huinco Departamento de Lima.

SERVICIOS

Especialidad

Servicio Especializado en Líneas de Transmisión Líneas de Transmisión(On-Line) Medición de Parámetros de Línea.

Efecto corona en líneas de transmisión.

Análisis Termográfico en líneas de transmisión.

Inspección de líneas de transmisión con RPAS. Inspección de componentes en líneas de transmisión.

Off-Line Análisis, Diagnóstico y ubicación de Descargas Parciales en cables de Alta Tensión.

Pruebas VLF y Tangente Delta en cables de Alta Tensión según exigencias IEEE 400.2, IEC 60502 y CIGRE. Diagnóstico especializado de cubierta en cables de Alta Tensión.

Localización de Fallas en cables de subterráneos.

Pruebas en Cables de Alta Tensión: Para cables con nivel de tensión 60kV

Descargas Parciales on line - off line a cables

Descargas Parciales off line.

Tangente Delta.

VLF (Very Low Frequency)

A través de un HFCT originalmente se utiliza para la medición de DP en línea mediante el sistema de puesta a tierra.

Teniendo como fuente de inyección al equipo HV120, TD120, y unidad de adquisición ICM System Power Diagnostix.

Esta tecnología nos permite diagnosticar localización de DPs, reflectrometría, nro de cuenta de DPs.

Funciona con el mismo principio de TC real. El transformador capta las señales electromagnéticas causados por los pulsos de descarga parcial, normalmente usado en los cables de conexión a tierra, potenciales de tensión mínimos.

SERVICIOS

Especialidad

Operación de Subestaciones de Potencia y Centrales de Generación Monitoreo de control y de parámetros en operación.

Coordinación y ejecución de maniobras programadas y no programadas en la central y/o subestación y líneas de transmisión de llegada y salida.

Coordinación y ejecución de maniobras programadas y no programadas a solicitud de CCO del propietario.

Mantenimiento operacional de la central y/o subestación.

Manteamiento de las instalaciones en perfecto estado.

EQUIPOS

Unidad de Negocio

Suministros de equipos de Alta Tensión y Transformadores T&D ELECTRIC S.A.C. es una de las principales empresas especializadas en pruebas eléctricas primarias y secundarias, operando con equipos de última tecnología y vanguardia, contando con más de 16 años de experiencia,

ofreciendo soluciones y satisfacción de cada uno de nuestros clientes con eficiencia y garantía.

Subestación aislada en gas (GIS).

Pararrayos.

Interruptores de potencia (Tanque vivo o muerto, generador CB, híbridos, DT, LT entre otros).

Transformadores de Potencia y Distribución (Aceite y seco)

Seccionadores (Ruptura central, semi-pantografo, otro DSC).

Reactores sumergidos en aceite.

pantógrafo,

Transformadores de corriente en AT, transformadores con aislamiento en gas, trampas de línea, transformadores de voltaje, RTI. Transformadores de medida en alta tensión (GIS VT/CT)

Transformador convertidor HVDC. Banco de capacitores o condensadores de potencia.

Compensación de potencia reactiva (Filtros activos y productos electrónicos).

Soluciones para la modernidad en la red eléctrica GE Vernova, presta servicios en 80 países. Equipa al 90% de las empresas de servicios públicos de energía en todo el mundo para llevar energía de manera confiable y eficiente desde el punto de generación hasta los consumidores finales de energía. Satisface las crecientes demandas de energía de la red y la eficiencia energética mejorando y digitalizando la infraestructura mediante energías renovables y una combinación energética diversificada.

Interruptores

Int. de tanque vivo hasta 800 kV

Int. de tanque muerto hasta 550 kV

Seccionadores

Seccionador Tipo Rodilla OPP hasta 1220 kV

Seccionador vertical CGVB-08 hasta 345 kV

Transformador de Medida

Trafo. de corriente (TC) en aceite OSKF hasta 800 KV

Trafo. de tensión (TT) en aceite OTEF hasta 420 KV

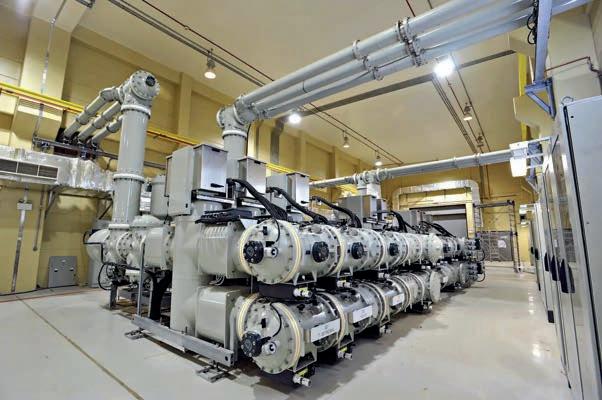

GIS (Subestación Aislada en Gas)

Subestación GIS T155 hasta 420 KV. 65 KA y 5000 A

Subestación GIS B105 hasta 245 KV, 50 KA. y 3150 A

Subestación GIS B105 hasta 245 KV, 50 KA. y 3150 A

Transformadores en Aceite Los transformadores de gran potencia son diseñados para asegurar un rendimiento óptimo en diversas aplicaciones y sectores del mercado, satisfaciendo las necesidades específicas de las empresas de energía y del sector industrial en general. En este segmento de potencia, GE Vernova destaca como uno de los principales fabricantes, ofreciendo una línea de transformadores con capacidades de hasta 150,000 kVA. Estos transformadores son ampliamente utilizados en centrales de generación y proyectos de transmisión de energía, demostrando la calidad y confiabilidad de los productos de GE Vernova en el ámbito de la ingeniería eléctrica.

Transformadores de potencia en aceite

Transformadores a Seco Los transformadores tipo seco son equipos que utilizan el aire ambiente para refrigerar y aislar sus devanados y componentes. Su función principal es adaptar los niveles de tensión primaria para su uso en diversas aplicaciones industriales y comerciales. Estos transformadores están disponibles en una amplia gama de potencias, desde 112,5 kVA hasta 20,000 kVA, en clases de tensión de hasta 36,2 kV.

Soluciones Eléctricas en Media Tensión Soluciones en media tensión para minería de uso semi industrial e industrial, para subestaciones completas con remolque en plataforma desde 100KVA - 10KVA en los niveles de tensión comerciales.

Subestación Móvil con Remolque - Plataforma

Celdas de Media Tensión

Celdas tipo AIS. Interruptores fijas y extraíbles.

Celdas tipo GIS. Celdas modulares compartimentadas y expandibles.

Interruptores MT en vacío Niveles de Voltaje: de 12kV y 24kV Valores de Corriente Nominal: 630, 1000, 1250, 1600, 2000, 2500 y 3150A Valores de Corriente de CC: 20, 25, 31.5 y 40kA Tipo: Fijo y extraíble

Transformadores de Medida en Media Tensión Clases medida: 0.1, 0.2, 0.2S, 0.5, 0.5S, 1 Clases protección: 5P, 10P Para interior y exterior.

Transformador de corriente

Transformador de tensión abierto

PROYECTOS

Unidad de Negocio

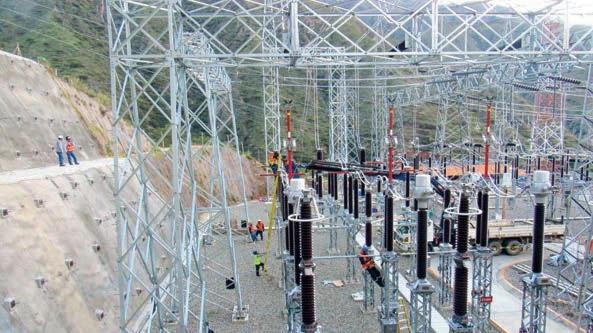

Ejecución de Proyectos EPC de Subestaciones de Potencia y Líneas de Transmisión T&D ELECTRIC, somos una empresa especializada en brindar los servicios de montaje electromecánico para sistemas eléctricos de muy alta tensión, alta tensión, líneas de transmisión, media tensión y baja tensión. Contamos con especialistas de amplia trayectoria y una reconocida experiencia,manteniendo los estándares de seguridad, calidad y confiabilidad en cada uno de los proyectos y actividades que desarrollamos, apoyándonos con el uso de la última tecnología, estándares y normativas nacionales e internacionales.

Desarrollo de Ingeniería de detalle.

Suministro y transporte de Equipos.

Ejecución de Obras civiles.

Montaje electromecánico.

Pruebas y Puesta en servicio de Subestaciones de Potencia y Líneas de Transmisión.

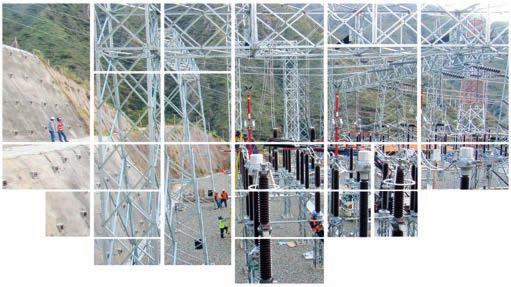

Montaje Electromecánico de Subestaciones Desarrollo de ingeniería de detalle de proyectos electromecánicos para subestaciones.

Montaje de Postes y Torres eléctricas en 60 hasta 500 kV.

Construcción de subestaciones y líneas de transmisión hasta 500kV. Ejecución de proyectos electromecánicos y civiles, para subestaciones aéreas, de superficie, compactas, de bóveda o subterráneas y líneas de transmisión.

Tendido Cables en Líneas de transmisión 60 hasta 500 kV. Obras civiles para torres desde 60 hasta 500 kV.

Montaje de sub estaciones para tensiones de Muy alta tensión (500KV), Alta tensión (220KV 138KV - 60KV), Media tensión (20KV – 22.9KV – 33KV – 22.9/13.2KV – 33/19KV – 10KV), Baja tensión 380/220V. Montaje de Interruptores de potencia tanque vivo – muerto, Montaje de seccionadores horizontales – verticales - pantógrafo, otros Montaje de transformadores de tensión capacitivos – inductivos - corriente, pararrayos.

Montaje de embarrados, estructuras metálicas para subestaciones, conductores de aluminio desnudos.

Montaje de transformadores de potencia, distribución y especiales, pruebas y puesta en servicio.

Montaje de celdas de distribución de media y baja tensión.

Montaje de tableros de protección y control.

Estudios de corto circuito, de acuerdo con diferentes Normas como la IEC, ANSI, entre otras. Estudios de coordinación de protecciones.

Estudios de coordinación de protecciones, flujos de carga, estudios de transitorios y automatización de subestaciones.

Análisis de armónicos, compensación de factor de potencia, estabilidad de voltaje.

Subestación Eléctrica Unitaria Móvil Subestación Eléctrica Unitaria MV/MV(Móvil) Se emplea en el sector minero para reducir el voltaje de las líneas de 33KV/23KV/13,8KV a un voltaje de operación habitual de 7,2KV u otro suministro de alimentación a las palas eléctricas, CCM’s en MV y de distribución, Switchgears, entre otros.

Subestación Eléctrica Unitaria MV/ML Este equipo de distribución, permite reducir las tensiones de media a baja tensión, proporcionando alimentación básica a los MCC’s y servicios auxiliares, tales como: Tomas de energía, aire acondicionado, presurizadores, entre otros.

PROYECTOS

Unidad de Negocio

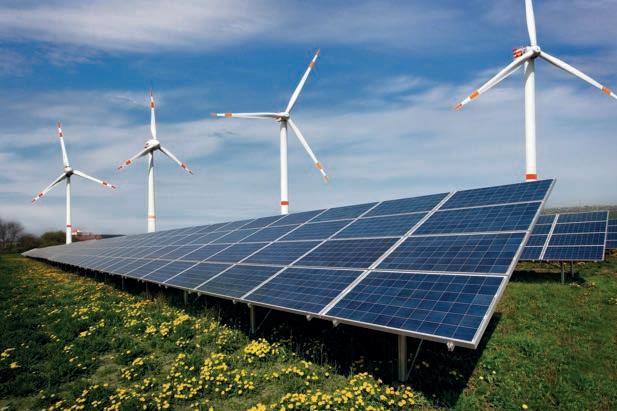

Ingeniería de Proyectos en Energía Renovables

Alcance

Diseño e implementación de proyectos de energía solar y fotovoltaica para autoconsumo de manera aislada y conectados a la red en edificaciones, plantas industriales y sistemas de transmisión.

PROYECTOS

Unidad de Negocio

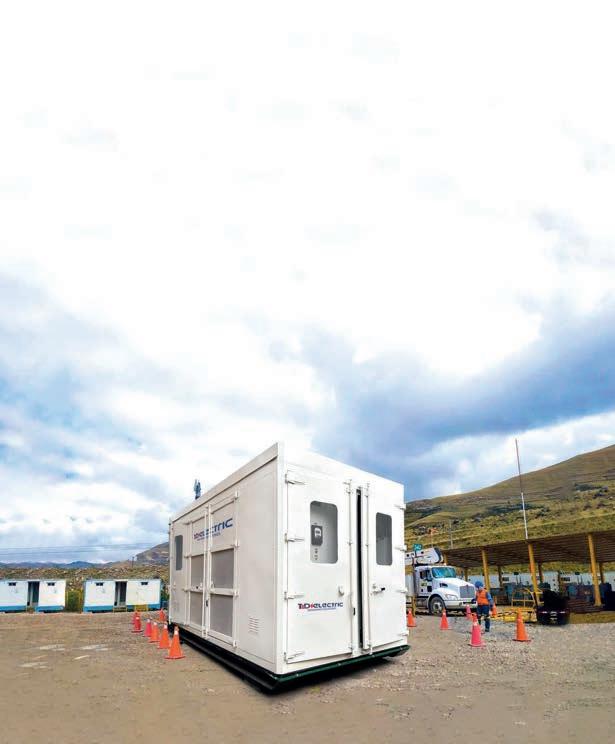

Salas Eléctricas Pre - Fabricadas Alcance Diseño y fabricación de salas eléctricas móviles y permanentes para aplicaciones industriales y mineras.

Diseño y fabricación de subestaciones móviles, para aplicaciones industriales y mineras Diseño y fabricación de subestaciones unitarias y Switch House.

Nuestros equipos de última generación

Equipos para montaje

Máquina de Tratamiento

Bomba de Vacío

Unidad de Servicio SF6

Grúa 20TN

Servicios Ejecutados Energía ENEL: Contrato Marco de servicios por 3 años con Enel Generación Perú (C.T. Santa Rosa, C.T. Ventanilla y Centrales Hidráulicas) y Enel Generación Piura (C.T. Malacas)

ELECTRO DUNAS: Mantenimiento a (05) conmutadores bajo carga de la marca MR de transformadores de potencia de las subestaciones Tacama, Pisco, Paracas, Nazca y Pueblo Nuevo.

ENGIE: Contrato Marco de pruebas eléctricas en equipamiento de media y alta tensión - Central Térmica Chilca Uno.

ENEL GREEN POWER: Servicio de pruebas eléctricas VLF, tangente de delta y descargas parciales en cables de 33kv Parque Eólico Wayra.

SAMAY: Pruebas eléctricas a unidades de generación TG1, TG2, TG3 y TG4 – Central Térmica de Puerto Bravo (Generador, interruptor, transformadores, etc).

ENERGIA EÓLICA: Inspección de termografía y efecto corona mediante Drone en Subestaciones y LLTT – PE Cupisnique y PE Talara.

Servicios Ejecutados Minería ANTAMINA: Mantenimiento integral y pruebas eléctricas a subestaciones móviles y fijas

CUMBRA: Servicio de tratamiento y llenado de aceite en 47 transformadores - Proyecto Quellaveco / Sector Área 3000.

CERRO VERDE: Inspección termográfica y de efecto corona a subestaciones y líneas de 220 y 500 kV

LAS BAMBAS: Mantenimieto integral y pruebas eléctricas a a subestaciones móviles y motivador.

ANTAPACCAY: Servicio de mantenimiento preventivo y pruebas eléctricas a los sistemas de filtros de armónicos de 72.5 kV de la subestación principal.

NEXA RESOURCES PERU S.A.A: Servicio de mantenimiento preventivo y pruebas eléctricas a 02 transformadores de potencia 20 MVA S.E Cerro Lindo- ICA

MISKY MAYO: Implementación, pruebas de operatividad y puesta de servicios de protección homopolar al Centro de Control de Motores (MCC).

Proyectos y Montajes Desarrollados ENEL: Ingeniería, suministro y montaje de sala eléctrica, celdas de media tensión, transformadores y tableros para el nuevo sistema de alimentación de la Central Térmica Santa Rosa y Ventanilla.

Ingeniería, suministro y montaje de transformadores, tableros, rectificadores y banco de baterías para el sistema de Servicios Auxiliares de la Central Térmica Ventanilla. Ingeniería, suministro y montaje para Sistema de Iluminación del Proyecto BESS – Central Térmica Ventanilla ABB: Montaje electromecánico en subestaciones Mantaro 220 kV y Colcabamba 500 kV para el proyecto MAMO; y montaje de 10 interruptores de 220 kV y obras civiles en las subestaciones Campo Armiño y Santiago Antúnez de Mayolo.

CONELSUR: Obra civiles, montaje electromecánico y pruebas eléctricas en 03 bahías 220KV - Proyecto Modernización de SE Cajamarquilla.

ELMYA: Montaje electromecánico y pruebas de la subestación Intipampa 50 MVA; 138 / 22,9 kV. Proyecto Central Fotovoltaica.

COBRA: Obras civiles, montaje electromecánico y pruebas eléctricas de subestación de 220 kV en ampliación de subestación Huallanca Huanca.

ANTAPACCAY: Desarrollo de ingeniería, montaje electromecánico y pruebas eléctrica en banco de condensadores 10KV - Proyecto Modernización de SE Tintaya Nueva.

JJC-BELASCO: Pruebas eléctricas en salas eléctricas, SE GIS 60KV, mallas a tierra y Pruebas VLF en cables 69KV Proyecto Quellaveco / Sector Área - 4000.

ENERGÍA EÓLICA: Suministro, desmontaje y montaje de seccionador de línea 220 KV SUBESTACIÓN CUPISNIQUE-Trujillo.

Socios Estratégicos

Energía Electro Ucayali S.A. Enel Distribucion Perú S.A.A. Enel Green Power Perú S.A.C. Kallpa Generación S.A. Luz del Sur S.A.A. Termochilca S.A.C. Huaura Power Group S.A. Conelsur Lt S.A.C. Chinango S.A.C. Orazul Energy Perú S.A. Engie Energia Perú S.A. Hidrandina S.A. Interconexion Electrica Isa Perú S.A. Eólica S.A. Electro Dunas S.A.A. Samay I S.A.C

Minería Electro Ucayali S.A. Empresa Minera los Quenuales S.A.C. Compañía Minera Antapaccay S.A. Sociedad Minera Cerro Verde S.A.A. Compañía de Minas Buenaventura S.A.A. Compañía Minera Miski Mayo S.R.L Minsur S. A. Pan American Silver Peru S.A.C. Compañia Minera Antamina S.A. Shougang Hierro Peru S.A.A. Compañia Minera Condestable S.A. Southern Perú Copper Corporation, Sucursal del Perú Hudbay Peru S.A.C. Cia Minera Poderosa S.A. Nexa Resources Peru S.A.A. Mmg Peru S.A.C. Minera las Bambas S.A.

Socios Estratégicos Contratistas ABB S.A. Cosapi S.A. SCHNEIDER ELECTRIC PERU S.A.

Industrial/Hidrocarburos Lima Airport Partners S.R.L. Leche Gloria S.A. REPSOL S.A. Sociedad Minera Cerro Verde S.A.A. Pluspetrol Perú Corporation S.A. Trupal S.A. Corporación Aceros Arequipa S.A. Perú Lng S.R.L. Casa Grande S.A.A. Empresa Siderurgica del Perú S.A.A. Agroindustrial Laredo S.A.A. Cementos Pacasmayo S.A.A.

Capacitaciones en el extranjero Nuestro equipo humano está altamente capacitado por marcas reconocidas internacionalmente para brindar la seguridad en los servicios realizados.

FRANCIA Participación en la sección general 49 de CIGRE. (París)

ALEMANIA

Power Diagnostix.(Aachen) (Descargas Parciales en Máquinas Rotativas y Transformadores)

PERÚ T&D Electric.

(Lima - Arequipa)

AUSTRIA

CHILE

BRASIL

Megger. (Santiago de Chile) (Congreso Internacional de Diagnóstico y Mantenimiento en Transformadores de potencia)

BAUR ensurig the flow.

(Ensayos de Descargas Parciales, Tangente Delta, VLF, Cubierta la chaqueta a Cables de Media tensión)

b2 Electronics.

(Descargas Parciales y Tangente Delta en Cables de media tensión) OMICRON Electronics.

(Descargas Parciales y Aislamiento en Máquinas Rotativas) BAUR. (Descargas Parciales y VLF)

Escanea el código QR y visita nuestra página web.

+51 940 484 747

ventas@tydelectric.com

01 532 7984

Jr. San Ernesto Mz. 2ª Lte. 1D Urb, Santa Luisa, II Etapa – Los Olivos.

www.tydelectric.com
