Das verschiebesichere Pflaster- und Plattensystem
BADKROZINGEN,ORTSDURCHFAHRT(Basler Str.)
Die Ortsduchfahrt des Kurortes Bad Krozingen wurde komplett neugestaltet. Zum Einen kam es dabei auf eine anprechende Farbgestaltung an, die zum architektonischen Gesamtkontext passt, zum Anderen galt es einen verschiebesicheren, lärmarmen Belag zu wählen. Mit dem Safelockbelagsystem wurden diese Anforderungen erfüllt.
BAUHERR: Stadt Bad Krozingen
PLANUNG: FLA Freiraum- und LandschaftsArchitektur, Ralf Wermuth, Eschbach
MATERIAL: Safelock colormix, feinkugelgestrahlt 30/30/14 cm, 40/20/14 cm und 20/20/14 cm
Sonderfarben
Inhaltsverzeichnis
3 Das Pflastersystem mit Verschiebesicherung
6 Formatvielfalt
18 Farbvielfalt
22 Impressionen
30 Lagervorrätiges Programm
Legende
Safelock für hohe Verschiebesicherheit
CleanTop – der Oberflächenschutz
Versickerungsfähige Pflastersysteme – Ökosteine
DAS PFLASTERSYSTEM FÜR VERSCHIEBESICHERHEIT UNDFLEXIBELNUTZBAREFLÄCHEN
Die Anforderungen an Beläge haben sich gewandelt. Dies gilt keineswegs nur für das Design. Themen wie Schwerlastverkehr und Verschiebesicherheit spielen heute eine immer wichtigere Rolle.
Nicht jeder Belag ist technisch geeignet um allen Ansprüchen zu genügen, die bei der Gestaltung von öffentlichen Straßen und Plätzen und auch Industrie- und Gewerbebauprojekten gestellt werden. Bei Birkenmeier Stein + Design hat man auf diese Herausforderung mit dem Safelock-Belagsystem reagiert. Dies vereint höchste technische Ansprüche und ästhetische Vielseitigkeit, ist also eine gelungene Symbiose von Technik und Design. Ausgangspunkt für gute Produkte sind, das gilt auch und insbesondere beim Thema Beläge und Beton, beste Rohstoffe.
Durch die Kombination ausgewählter Naturstein-Edelsplitte mit innovativen Produktionstechnologien ist bei Birkenmeier die Safelock Serie entstanden. Sie wird den Anforderungen, die heute im öffentlichen Raum und bei Gewerbebauten gestellt werden, gerecht.
3
UNSERE KERNKOMPETENZEN
PRODUKTPHILOSOPHIE
Wir sind stolz darauf, dass wir seit nunmehr drei Generationen Betonpflaster, Betonplatten und Gestaltungselemente in unseren eigenen Produktionsstätten herstellen. Qualitativ hochwertige Produkte lassen sich nur mit qualitativ hochwertigen Rohstoffen produzieren. Aus der fast unerschöpflichen Vielfalt möglicher Materialien werden sie nach strengsten Qualitätskriterien ausgewählt und in abgestimmten Rezepturen so kombiniert, dass sich ihre Eigenschaften zur besonderen BIRKENMEIER-Qualität verbinden. Natursande und -splitte wie Granite, Basalte und Quarze sind Voraussetzung für dauerhafte Belagsoberflächen. Dabei achten wir auf möglichst geringe Transportwege, um die Emissionen möglichst niedrig zu halten. Unsere Produkte unterliegen einer strengen Güteüberwachung, bestehend aus eigener Prüfstelle und zusätzlicher neutraler Überwachung durch argus CERT BAU, eine der führenden Stellen für die umfassende Prüfung, Überwachung und Zertifizierung von Bauprodukten.
FROST- UND TAUSALZBESTÄNDIGKEIT
Durch konsequente Weiterentwicklung unserer Produkte durch die BIRKENMEIER-Entwicklungsabteilung wurde die Betonqualität weit über die Anforderungen der Norm hinaus verbessert. Wir können daher einen geringeren Masseverlust bei der Prüfung der Frost- und Tausalzwiderstandsfähigkeit als in der Europäischen Norm 1338 geforderten 1.000 Gramm/m² garantieren. Viele unserer Produkte liegen weit darunter. So ist beispielsweise der BIRKENMEIER-Standard für Umbriano und La Senza Pflastersteine und -platten 75 Gramm/m², d. h. mehr als Faktor 13 besser als der Normwert.
Auf Grund unserer jahrzehntelangen Erfahrung können wir zudem eine 10-jährige Garantie auf die Frost- und Tausalzwiderstandsfähigkeit unserer Bodenbeläge geben.
SAFELOCK FÜR HOHE VERSCHIEBESICHERHEIT
Befahrene Pflasterflächen werden Schub- und Walkkräften ausgesetzt. Beläge aus herkömmlichen Pflastersteinen können sich im Laufe der Zeit verschieben und somit schadhaft werden. Die Lösung des Problems ist unser Safelock-Pflastersystem. Bei Safelock gewährleistet eine Rundum-Verschiebesicherung in Zusammenarbeit mit optimaler Fugenfüllung einen dauerhaften Halt.
Für hochbelastete Verkehrsflächen mit LKW- und Busverkehr bis Belastungsklasse 3,2 gemäß RStO stehen die Safelock Formatreihen in den Stärken 10, 12 und 14 cm zur Verfügung.
Für geringbelastete Verkehrsflächen mit PKW-Verkehr bis Belastungsklasse 1,0 gemäß RStO und Fußgängerbereiche gibt es Formatreihen in den Stärken 6 und 8 cm. Bei dieser Bauweise kann Verschiebesicherheit zusätzlich mit Wasserdurchlässigkeit des Belags kombiniert und damit die Versiegelungsabgabe reduziert werden.
| Pflastersystem mit Verschiebesicherung
LÄRMARME BELÄGE
Eine besondere Herausforderung im kommunalen Raum ist eine möglichst effiziente Lärmvermeidung. Bekannt ist, dass Lärm nicht nur nervt, sondern zu gesundheitlichen Problemen führen kann.
Das ist auch eine Herausforderung für unser Unternehmen, das sich seit Jahrzehnten mit der Produktion lärmarmer Bodenbeläge befasst. Bereits in den 1990er Jahren haben wir mit dem System >Leise Fahrbahn< ein Produkt geschaffen, das nachweislich Geräuschemissionen reduziert. Diese Technik wurde für das Pflastersystem Safelock konsequent weiterentwickelt: ungefaste Steinkanten und optimierte Oberflächenstrukturen reduzieren die Geräuschemissionen hörbar. Dazu kommt, dass die Safelock-Serien allen Anforderungen und Belastungen durch den Verkehr sogar bis Belastungsklasse 3,2 gemäß RStO gewachsen sind.
CLEANTOP–DEROBERFLÄCHENSCHUTZ
Beton hat wie Naturstein feine Kapillaren, in die Feuchtigkeit und Schmutz eindringen können. Wir haben daher viele unsere Beläge mit einem besonderen Oberflächenschutz ausgestattet der die Pflege erleichtert und die anhaltende Farbbrillianz unterstützt: CleanTop. Dies ist eine speziell entwickelte Technologie der Oberflächenvergütung die die Natürlichkeit der Farben erhält, die Resistenz gegen Schmutz oder witterungsbedingte Verfärbungen, Moos- und Algenbefall erhöht.
VERSICKERUNGSFÄHIGE PFLASTERSYSTEME – ÖKOSTEINE
Sauberes Regenwasser soll nicht Kanalisation und Kläranlagen belasten sondern ins Grundwasser versickern –gemäß diesem Grundsatz produziert BIRKENMEIER seit etwa 30 Jahren wasserdurchlässige Pflastersteine. Aus dieser langen Erfahrung heraus haben wir die Technik weiterentwickelt und können heute Pflaster- und Plattensysteme in einer Vielzahl von Formaten, Farben und Texturen anbieten. Mit versickerungsfähigen Belägen lassen sich die Versiegelungsgebühren und die Kosten für die Entwässerungseinrichtungen deutlich reduzieren.
Gutachten mit dem empfohlenen Versiegelungsfaktor von 0,4 und dem empfohlenen Abflussbeiwert von ψ = 0,0 liegen für jedes unserer Systeme vor.
5 | Pflastersystem mit Verschiebesicherung
FORMATVIELFALT

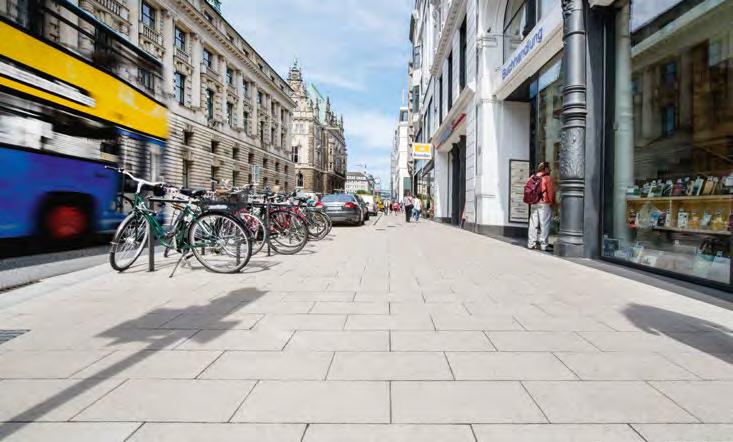

HAMBURG, NIKOLAI QUARTIER
ARCHITEKT: schoppe + partner freiraumplanung, Hamburg / ARGUS Stadt- und Verkehrsplanung, Hamburg
LANDSCHAFTSARCHITEKT: Bruun & Möllers Garten- und Landschaftsarchitekten, Hamburg
MATERIAL: Safelock La Linia Nr. 28, kugelgestrahlt, Sonderfarben
7
DIE FORMATVIELFALT VON SAFELOCK
Bei Einzelformaten im Rastermaß 10 cm besitzen alle Steindicken identische Abstandhalteranordnungen. Bei Einzelformaten im Rastermaß 8 cm besitzen alle Steindicken identische Abstandhalteranordnungen.
| Formatvielfalt
Bezeichnung L/B/H (cm) Abstandhalter Dicke (mm) kombinierbar Oberflächen La Senza / Umbriano finely coated La Linia kugelgestrahlt La Linia feinkugelgestrahlt Il Campo gebürstet unbearbeitet Antinea gekollert ungefast gefast ungefast gefast ungefast gefast ungefast ungefast gefast ungefast Safelock 6 cm 20/20/6 4,5 kombinierbar •••• 30/20/6 •••• Lido 6 cm Kombiform 28/16/6 4,5 Kombiform •••• 35/16 /6 42/16/ 6 Safelock 8 cm 20/10/8 4,5 kombinierbar •••• 20/20/8 4,5 •••••••••• 30/20/8 4,5 •••••••••• 40/20/8 4,5 •••• 40/40/8 4,5 •••• 80/40/8 4,5 •••• 80/80/8 4,5 •••• Sorrento 8 cm Kombiform 30/20/8 4,5 Kombiform •••• 40/20/8 50/20/8 Lido 8 cm Kombiform 30/16/8 4,5 Kombiform •••• 40/16/8 50/16/8 Safelock 8 cm 16/16/8 4,5 kombinierbar •••• 24/16/8 4,5 •••• 32/16/8 4,5 •••• Safelock 8 cm 50/12/8 4,5 kombi- nierbar •••• 50/24/8 4,5 ••••
Bezeichnung (L/B/H cm)
DIE EINSATZGEBIETE VON SAFELOCK
Empfohlene Einsatzgebiete von SAFELOCK-Pflaster in Abhängigkeit von der Belastung
Lärmarme Pflasterbauweise
Hohe Pkw- und Lkw-Belastung im öffentlichen Bereich
⋅ Plätze und Fußgängerzonen mit Ladeverkehr
⋅ Industriell oder gewerblich genutzte Flächen
⋅ Lkw-Parkflächen
⋅ RStO – Bk 1,0 oder Bk 1,8 oder 3,2
Geringe Pkw- und LkwBelastung bis 7,5 to im öffentlichen Bereich
⋅ Fahrbahnen von Wohnstrassen
⋅ Parkflächen für PKW
⋅ Feuerwehrzufahrten
⋅ Grundstückszufahrten
⋅ Plätze und Fußgängerzonen ohne Ladeverkehr
⋅ RStO – Bk 1,0 oder 0,3
Nicht von Kfz erreichbare Flächen im öffentlichen Bereich
⋅ Radwege, Gehwege
⋅ Aufenthaltsflächen von Schulen, Parkanlagen
⋅ RStO – Bauweise
Tafel 6
Geringe Pkw- und Lkw-Belastung bis 3,5 to im Privatbereich
⋅ Grundstückszufahrten
⋅ Parkplätze, Parkstreifen, Hofflächen
⋅ ZTV – N3
Vorwiegend ruhender Pkw-Verkehr bis 2,0 to Nicht von Kfz erreichbare Flächen im privaten Bereich
⋅ Zufahrten zu Garage, Carport, Privatparkplatz
⋅ Hofflächen
⋅ ZTV – N2
⋅ Terrassen, Gartenwege
⋅ Aufenthaltsräume im Wohnumfeld
⋅ ZTV – N1
Zeichenlegende:
• Regelbauweise gemäß der RStO oder ZTV-Wegebau.
Empfehlung weicht von der Regelbauweise der RStO ab. Bei Einhaltung der sonstigen Anforderungen der RStO und den zugehörigen Sonderbauweise in der Praxis bewährt.
| Formatvielfalt
20/20/6 ••• 30/20/6 28/16/6 ••• 35/16 /6 42/16/ 6 20/10/8 bis 1,8 ••••• 20/20/8 bis 1,8 ••••• 30/20/8 bis 1,8 ••••• 40/20/8 bis 1,8 •••• 40/40/8 •••• 80/40/8 •• 80/80/8 •• 30/20/8 bis 1,8 •••• 40/20/8 50/20/8 30/16/8 •••• 40/16/8 50/16/8 16/16/8 bis 1,8 ••••• 24/16/8 bis 1,8 ••••• 32/16/8 •••• 50/12/8 •••• 50/24/8 9
DIE FORMATVIELFALT VON SAFELOCK
Bei Einzelformaten im Rastermaß 10 cm besitzen alle Steindicken identische Abstandhalteranordnungen. Bei Einzelformaten im Rastermaß 8 cm besitzen alle Steindicken identische Abstandhalteranordnungen.
| Formatvielfalt
Bezeichnung L/B/H (cm) Abstandhalter Dicke (mm) kombinierbar Oberflächen La Senza / Umbriano finely coated La Linia kugelgestrahlt La Linia feinkugelgestrahlt Il Campo gebürstet unbearbeitet Antinea gekollert ungefast gefast ungefast gefast ungefast gefast ungefast ungefast gefast ungefast Safelock 10 cm 16/16/10 4,5 kombinierbar •••• 24/16/10 4,5 •••• 32/16/10 4,5 •••• 32/16/10 VarioFuga4,5 •••• 32/32/10 4,5 •••• Safelock 10 cm 20/20/10 4,5 kombinierbar •••••••• 30/20/10 4,5 •••••••• 80/30/10 4,5 •••• 80/60/10 4,5 •••• 120/30/10 4,5 •••• 120/60/10 4,5 •••• Safelock 12 cm 20/10/12 4,5 kombinierbar •••• 20/20/12 4,5 •••••••• 30/20/12 4,5 •••••••• 30/30/12 4,5 •••••••• 40/20/12 4,5 •••••••• 60/30/12 4,5 •••• Safelock 14 cm 20/20/14 4,5 kombinierbar •••••••• 30/20/14 4,5 •••• 30/30/14 4,5 ••••
Bezeichnung (L/B/H cm)
DIE EINSATZGEBIETE VON SAFELOCK
Empfohlene Einsatzgebiete von SAFELOCK-Pflaster in Abhängigkeit von der Belastung
Lärmarme Pflasterbauweise
Hohe Pkw- und Lkw-Belastung im öffentlichen Bereich
⋅ Plätze und Fußgängerzonen mit Ladeverkehr
⋅ Industriell oder gewerblich genutzte Flächen
⋅ Lkw-Parkflächen
⋅ RStO – Bk 1,0 oder Bk 1,8 oder 3,2
Geringe Pkw- und LkwBelastung bis 7,5 to im öffentlichen Bereich
⋅ Fahrbahnen von Wohnstraßen
⋅ Parkflächen für PKW
⋅ Feuerwehrzufahrten
⋅ Grundstückszufahrten
⋅ Plätze und Fußgängerzonen ohne Ladeverkehr
⋅ RStO – Bk 1,0 oder 0,3
Nicht von Kfz erreichbare Flächen im öffentlichen Bereich
⋅ Radwege, Gehwege
⋅ Aufenthaltsflächen von Schulen, Parkanlagen
⋅ RStO – Bauweise Tafel 6
Geringe Pkw- und Lkw-Belastung bis 3,5 to im Privatbereich
⋅ Grundstückszufahrten
⋅ Parkplätze, Parkstreifen, Hofflächen
⋅ ZTV – N3
Vorwiegend ruhender Pkw-Verkehr bis 2,0 to Nicht von Kfz erreichbare Flächen im privaten Bereich
⋅ Zufahrten zu Garage, Carport, Privatparkplatz
⋅ Hofflächen
⋅ ZTV – N2
⋅ Terrassen, Gartenwege
⋅ Aufenthaltsräume im Wohnumfeld
⋅ ZTV – N1
Zeichenlegende:
• Regelbauweise gemäß der RStO oder ZTV-Wegebau.
Empfehlung weicht von der Regelbauweise der RStO ab. Bei Einhaltung der sonstigen Anforderungen der RStO und den zugehörigen Sonderbauweise in der Praxis bewährt.
Steingeometrie geeignet für Lärmarme Pflasterbauweise gemäß M LP
| Formatvielfalt
16/16/10 ••• 24/16/10 ••• 32/16/10 ••• 32/16/10 ••• 32/32/10 ••• 20/20/10 ••• 30/20/10 ••• 80/30/10 •••• 80/60/10 •••• 120/30/10 •••• 120/60/10 •••• 20/10/12 ••• 20/20/12 ••• 30/20/12 ••• 30/30/12 ••• 40/20/12 ••• 60/30/12 • 20/20/14 •• 30/20/14 •• 30/30/14•• 11
DIE FORMATVIELFALT VON SAFELOCK
| Formatvielfalt Picto SL 30x20x6 Safelock 6 cm Safelock 8 cm Picto SL 20x20x8 Picto SL 30x20x8 Picto SL 40x20x8 Picto SL 40x40x8 Picto SL 80x40x8 Picto SL 80x80x8 Sorrento 8 cm Kombiform Sorrento SL 30x20 40x20 50x20 Sorrento SL 30x20 40x20 50x20 Sorrento SL 30x20 40x20 50x20 Safelock 8 cm Picto SL 16x16x8 Picto SL 24x16x8 Safelock 8 cm Picto SL 50x12x8 20 x 20 x 6 cm Lido 6 cm Kombiform 6er Lido Kombi SL 28x16 - 35x16 - 42x16 6er Lido Kombi SL 28x16 - 35x16 - 42x16 6er Lido Kombi SL 28x16 35x16 42x16 Lido 8 cm Kombiform 8er Lido Kombi SL 30x16 40x16 50x16 8er Lido Kombi SL 30x16 40x16 50x16 8er Lido Kombi SL 30x16 40x16 50x16 Picto SL 50x24x8 30 x 20 x 6 cm 28 x 16 x 6 cm 35 x 16 x 6 cm 42 x 16 x 6 cm 30 x 16 x 8 cm 40 x 16 x 8 cm 50 x 16 x 8 cm 20 x 20 x 8 cm 30 x 20 x 8 cm 40 x 20 x 8 cm 40 x 40 x 8 cm 80 x 40 x 8 cm 80 x 80 x 8 cm 30 x 20 x 8 cm 40 x 20 x 8 cm 50 x 20 x 8 cm 16 x 16 x 8 cm 24 x 16 x 8 cm 50 x 12 x 8 cm 50 x 24 x 8 cm Picto SL 32x16x8 32 x 16 x 8 cm Picto SL 20x10x8 20 x 10 x 8 cm
DIE FORMATVIELFALT VON SAFELOCK
| Formatvielfalt
Safelock 10 cm Picto SL 16x16x10 Picto SL 24x16x10 Picto SL 32x16x10 Picto SL 32x16x10 Variofuga Picto SL 32x32x10 Safelock 10 cm Picto SL 20x20x10 Picto SL 30x20x10 Picto SL 80x30x10 Picto SL 80x60x10 Picto SL 120x30x10 Picto SL 120x60x10 Safelock 12 cm Picto SL 20x20x12 Picto SL 30x20x12 Picto SL 30x30x12 Picto SL 60x30x12 Safelock 14 cm Picto SL 20x20x14 Picto SL 30x20x14 Picto SL 30x30x14 Picto SL 40x20x12 Picto SL 20x10x12 16 x 16 x 10 cm24 x 16 x 10 cm 32 x 16 x 10 cm 32 x 16 x 10 cm VarioFuga 32 x 32 x 10 cm 20 x 20 x 10 cm 30 x 20 x 10 cm 80 x 30 x 10 cm 120 x 30 x 10 cm 80 x 60 x 10 cm 120 x 60 x 10 cm 20 x 10 x 12 cm 20 x 20 x 12 cm 30 x 20 x 12 cm 30 x 30 x 12 cm 40 x 20 x 12 cm 60 x 30 x 12 cm 20 x 20 x 14 cm 30 x 20 x 14 cm 30 x 30 x 14 cm 13

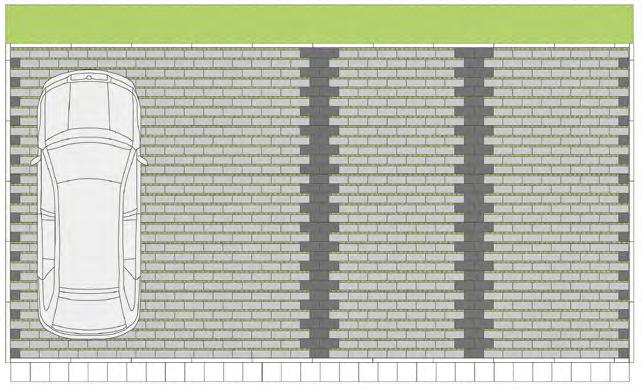

DIE VERLEGEMUSTER VON SAFELOCK
Verlegemuster - Nr. 306 (Bezeichnung L/B cm)gu
Verlegemuster - Nr. 313
L/B cm)gu
Verlegemuster - Nr. 330
Verlegemuster - Nr. 367
(Bezeichnung L/B cm)gu
Verlegemuster - Nr. 373
L/B cm)gu
Verlegemuster - Nr. 507 (Bezeichnung L/B cm)gu
60/30
Format
Steindicke
12 cm •
Format
Steindicken 6 cm • 8 cm •• 10 cm •• 12 cm •• 14 cm •
30/20
(Bezeichnung
Formate 20/20 30/20 40/20 Steindicken 8 cm •• 12 cm ••
(Bezeichnung
Format 30/20 Steindicken 8 cm •• 10 cm •• 12 cm •• 14 cm •
L/B cm)gu
Formate 20/20 30/20 30/30 Steindicken 12 cm •• 14 cm •
Formate 20/20 30/20 Steindicken 8 cm •• 10 cm •• 12 cm •• 14 cm • g = gefast / u = ungefast | Formatvielfalt
(Bezeichnung
DIE VERLEGEMUSTER VON SAFELOCK
Verlegemuster - Nr. 604
(Bezeichnung L/B cm)gu
24/16 Steindicken 8 cm
Verlegemuster - Nr. 609
(Bezeichnung L/B cm)gu
32/16
Steindicken 8 cm
Verlegemuster - Nr. 614
(Bezeichnung L/B cm)gu
Verlegemuster - Nr. 352
(Bezeichnung L/B cm)gu Formate 20/20
Verlegemuster - Nr. 573
L/B cm)gu
Verlegemuster - Nr. 567
(Bezeichnung L/B cm)gu
| Formatvielfalt
Formate
40/20 80/40
•
20/20 30/20
Steindicke 8 cm
30/20
8 cm •• 10 cm •• 12 cm •• 14 cm •
Steindicken
Formate 80/30 80/60 120/30 120/60 Steindicken 10 cm •
(Bezeichnung
•
Formate 32/16 32/32 Steindicke 10 cm
Format
•
•
10 cm
Format
••
g = gefast / u = ungefast 15
10 cm
DIE VERLEGEMUSTER VON SAFELOCK
VarioFuga – Verlegemuster - Nr. 624
(Bezeichnung L/B cm)gu
Format 32/16
Steindicke 10 cm •
g = gefast / u = ungefast
| Formatvielfalt
MINDEN, FUSSGÄNGERZONE
ARCHITEKT: pp a|s pesch partner Architekten Stadtplaner GmbH, Dortmund/Stuttgart
MATERIAL: Safeloc k Umbriano granitbeige, gemasert 50/25/12 cm, 25/25/12 cm, 30/15/12 cm und 25/15/12 cm
HAMBURG, NIKOLAI QUARTIER
ARCHITEKT: schoppe + partner freiraumplanung, Hamburg / ARGUS Stadt- und Verkehrsplanung, Hamburg
LANDSCHAFTSARCHITEKT: Bruun & Möllers Garten- und Landschaftsarchitekten, Hamburg
MATERIAL: Safeloc k La Linia Nr. 28, kugelgestrahlt, Sonderfarben
17
FARBVIELFALT
DIE FARBVIELFALT VON SAFELOCK
La Senza® finely coated
titan carbon sand
Umbriano® finely coated, gemasert
Besonderheiten
» Homogenes Erscheinungsbild
» CleanTop für erleichterte Pflege
beige-braun granitgrau-weiß granit-gelb
grau-anthrazit Umbriano U3
Besonderheiten
» Natursteinoptik
» Gemaserte Oberfläche
» CleanTop für erleichterte Pflege
Umbriano
La Linia® | Lido feinkugelgestrahlt
weiß
mittelgrau
graphitanthrazit topasgelb dunkelgrau anthrazitbraun
hellgrau
Besonderheiten
» Feinkugelgestahlt
» Elegante Oberfläche
CleanTop® finely coated: optimaler Oberflächenschutz für Betonprodukte weitere Infos unter: www.birkenmeier.com
ACHTUNG: Mindestauftragsgröße je Format und Oberfläche ist 150 m2
| Farbvielfalt
U5 Umbriano U4 sand-gelb
19
DIE FARBVIELFALT VON SAFELOCK
La
Besonderheit
» Farbige Natursteinsplitte
ACHTUNG: Mindestauftragsgröße je Format und Oberfläche ist 150 m2
La Linia Nr. 8 La Linia Nr. 9 La Linia Nr. 10 La Linia Nr. 13 La Linia Nr. 11 La Linia Nr. 14 La Linia Nr. 12 La Linia Nr. 15 La Linia Nr. 20 La Linia Nr. 21 La Linia Nr. 22 La Linia Nr. 17 La Linia Nr. 18 La Linia Nr. 19 La Linia Nr. 24 La Linia Nr. 27 La Linia Nr. 25 La Linia Nr. 26
| Farbvielfalt La Linia Nr. 28
sandbeige La Linia Nr. 1 granitweiß granithell basaltanthrazit La Linia Nr. 2 La Linia Nr. 3 La Linia Nr. 4
Linia®
La Linia Nr. 30
kugelgestrahlt
La Linia Nr. 7 La Linia Nr. 29 La Linia Nr. 31
DIE FARBVIELFALT VON SAFELOCK
unbearbeitet glatt
unbearbeitet, changierend (Antinea®)
Besonderheiten
» Gekollerte Oberfläche
» Changierende Farben
unbearbeitet, längschangierend (Sorrento)
Il Campo® gebürstet
Besonderheiten
» Strukturierte Oberfläche
» Changierende Farben
ACHTUNG: Mindestauftragsgröße je Format und Oberfläche ist 150 m2
torci nerano marciano amalfi
anthrazit
grau
juragrau
classicobraun
muschelkalk
schiefergrau
beigegraumix weißgelb muschelkalk
vulcano
rotbraun
cotto jura
graumix graugelbmix anthrazit braunmix
maggia 21 | Farbvielfalt
IMPRESSIONEN
HILVERSUM (NL), BÜROPARK ARENA
BAD KROZINGEN, ORTSDURCHFAHRT (BASLER STR.)
ARCHITEKT: Donders! & van der heiden, Pierre van der Heiden und Monique Donders, Apeldoorn (NL)
MATERIAL: Safeloc k sandbeige und basaltanthrazit, feinkugelgestrahlt 40/20/8 cm und 20/10/8 cm
23
WIERNSHEIM-SERRES, GEBIET KOHLPLATTE
ARCHITEKT: Repple Vermessungs- und Ingenieurbüro, Illingen
MATERIAL: Safeloc k La Linia Nr. 15 granitgelb, kugelgestrahlt 30/20/10 cm
UNSER TIPP
Mobiliar und Sonderteile abgestimmt zum Belag
MERZIG, KIRCHPLATZ ST. PETER
BAUHERR: Stadt Merzig
PLANUNG: HDK Land schaftsarchitekten, Saarbrücken
MATERIAL: Safeloc k La Linia Nr. 12, kugelgestrahlt 30/30/12 cm
FREIBURG, SIMONDRUCK
VERARBEITER: Brucker Landschaftsbau GmbH, Malterdingen
MATERIAL: Safeloc k anthrazit, 20/20/8 cm
25
BREISACH AM RHEIN, BUSBAHNHOF
Der Bahnhof in Breisach ist Eingangstor zu der kleinen Stadt am Oberrhein. Mit dem Safelocksystem enschieden sich die Planer für ein ebenso ästhetisches, wie funktionelles Belagsystem. Ergänzt mit taktilen Bodenelementen ist so ein sicherer und auch schöner Bahnhofsplatz entstanden.
BAUHERR: Stadt Breisach
AUSFÜHRUNG: Amann GmbH Tief- und Straßenbau, Sasbach
MATERIAL: Saf elock hellgrau, feinkugelgestrahlt, 30/20/12 cm Il Campo Cotto, gebürstet, 15/10/8 cm, 15/15/8 cm, 20/15/8 cm und 30/15/8 cm
Standardpflaster anthrazit eingefärbt, 20/10/8 cm
FREIBURG, UNIVERSITÄTS-NOTFALLZENTRUM
UNIVERSITÄTSZENTRUM FREIBURG
BAUHERR: Land Baden Württemberg, vertreten durch Vermögen und Bau Baden-Württemberg, Universitätsbauamt Freiburg
ARCHITEKT: KSP Jürgen Engel Architekten, Frankfurt
FREIRAUMPLANUNG: AG Freiraum, Freiburg
AUSFÜHRUNG: Fautz die Gärten, Bad Krozingen
MATERIAL: SafeL ock La Linia granitweiß und basaltanthrazit, kugelgestrahlt 30/20/8 cm und 30/20/10 cm
| Impressionen
BAD KROZINGEN, BAHNHOFSVORPLATZ
ENTWURFS- UND AUSFÜHRUNGSPLANUNG: Architektur und Stadtplanung Volker Rosenstiel, Freiburg und Architekturbüro Ruch, Bad Krozingen
MATERIAL: Safelock La Linia Nr. 15, kugelgestrahlt 30/30/12 cm und 20/20/12 cm
27 | Impressionen
UNSER TIPP Taktile Bodenelemente Blindenleitsysteme
| Impressionen
EISLINGEN,INNENSTADT
PLANUNG: Stadt Eislingen
MATERIAL: Safelock La Linia granithell, kugelgestrahlt 30/20/14 cm
29 | Impressionen
LAGERVORRÄTIGES PROGRAMM
FREIBURG, WESTARKADEN
PLANUNG: Cornelis Landschaftsarchitekten, Denzlingen
AUSFÜHRUNG: Team Grün Furtner GmbH, Buchenbach
MATERIAL: Saf elock hellgrau, mittelgrau feinkugelgestrahlt 40/40/8 cm, 30/20/8 cm und 20/20/8 cm
31
La Linia SL
feinkugelgestrahltmittelgrau, feinkugelgestrahltweiß, feinkugelgestrahlt
Safelock 8 cm kugelgestrahlt
Ausschreibungstexte, technische Informationen und Verlegemuster finden Sie unter www.birkenmeier.com
Bezeichnung Nennmaß gemäß EN 1338/1339 Abstandhalter Fase kombinierbar L/B/H (cm) Länge (mm)Breite (mm)Höhe (mm)Dicke (mm) 20/20/8 195 195 80 4,5 –kombinierbar 30/20/8 395 195 80 4,5 –40/20/8 395 395 80 4,5 –80/40/8 795 395 80 4,5 –
| Lagervorrätiges Programm
graphit-anthrazit,
Bezeichnung Nennmaß gemäß EN 1338/1339 Abstandhalter Fase kombinierbar L/B/H (cm) Länge (mm)Breite (mm)Höhe (mm)Dicke (mm) 20/10/8 195,5 95,5 80 4,5 –kombinierbar 20/20/8 195,5 195,5 80 4,5 –30/20/8 295,5 195,5 80 4,5 –quarzgrau
Lido Öko Kombi 6 cm
Lieferung nur lagenweise. 1 Lage = 0,840 m². In einer Lage sind: 5 Steine 42 x 16, 5 Steine 35 x 16, 5 Steine 28 x 16
schiefergrau changierend juragrau changierend
hellgrau, feinkugelgestrahlt mittelgrau, feinkugelgestrahltdunklegrau, feinkugelgestrahlt
granitgrau-weiß* gemasert mit CleanTop
grau-anthrazit* gemasert mit CleanTop
Ausschreibungstexte, technische Informationen und Verlegemuster finden Sie unter www.birkenmeier.com
| Lagervorrätiges Programm
Bezeichnung Nennmaß gemäß EN 1338/1339 Abstandhalter Fase kombinierbar L/B/H (cm) Länge (mm)Breite (mm)Höhe (mm)Dicke (mm) 42/16/6 415 155 60 4,5 –Kombiform 35/16/6 345 155 60 4,5 –28/16/6 275 155 60 4,5 –
33
Lido Öko Kombi 8 cm
Lieferung nur lagenweise. 1 Lage = 0,960 m². In einer Lage sind:
5 Steine 50 x 16 (Nennmaße 495mm x 155mm x 80mm), 5 Steine 40 x 16 (Nennmaße 395mm x 155mm x 80mm),
5 Steine 30 x 16 (Nennmaße 295mm x 155mm x 80mm).
silbergrau anthrazitgrau
schiefergrau changierend juragrau changierend
muschelkalk changierend
beigegrau changierend
hellgrau, feinkugelgestrahlt mittelgrau, feinkugelgestrahlt
dunkelgrau, feinkugelgestrahlt
anthrazitbraun, feinkugelgestrahlt
granitgrau-weiß* gemasert mit CleanTop
grau-anthrazit* gemasert mit CleanTop
Ausschreibungstexte, technische Informationen und Verlegemuster finden Sie unter www.birkenmeier.com
| Lagervorrätiges Programm
Bezeichnung Nennmaß gemäß EN 1338/1339 Abstandhalter Fase kombinierbar L/B/H (cm) Länge (mm)Breite (mm)Höhe (mm)Dicke (mm) 50/16/8 495 155 80 4,5 –Kombiform 40/16/8 395 155 80 4,5 –30/16/8 295 155 80 4,5 –
Sorrento Öko Kombi 8 cm
Bezeichnung Nennmaß gemäß EN 1338/1339 Abstandhalter
3 Steine 30 x 20 (Nennmaße 295mm x 195mm x 80mm), 6 Steine 40 x 20 (Nennmaße 395mm x 195mm x 80mm), 3 Steine 50 x 20 (Nennmaße 495mm x 195mm x 80mm).
Umbriano SL
Nennmaß gemäß EN 1338/1339
beige-braun, gemasert 20/20/8, 40/20/8, 40/40/8
Safelock 6 cm
granitgrau-weiß, gemasert 20/20/8, 40/20/8, 40/40/8, 80/40/8
granit-gelb, gemasert 20/20/8, 40/20/8, 40/40/8
grau-anthrazit, gemasert 20/20/8, 40/20/8, 40/40/8, 80/40/8
Ausschreibungstexte,
finden Sie unter
| Lagervorrätiges Programm
technische Informationen und Verlegemuster
www.birkenmeier.com
Bezeichnung
Abstandhalter Fase kombinierbar L/B/H (cm) Länge (mm)Breite
(mm) 20/20/8 195 195 80 4,5 –kombinierbar 40/20/8 395 195 80 4,5 –40/40/8 395 395 80 4,5 –80/40/8 795 395 80 4,5 –
(mm)Höhe (mm)Dicke
L/B/H (cm) Länge (mm)Breite (mm)Höhe (mm)Dicke (mm) 30/20/8 295 195 80 4,5 –Kombiform 40/20/8 395 195 80 4,5 –50/20/8 495 195 80 4,5 –
Fase kombinierbar
Amalfi
Nerano
Torci Marciano
Bezeichnung Nennmaß gemäß
Abstandhalter Fase kombinierbar L/B/H (cm) Länge (mm)Breite (mm)Höhe (mm)Dicke (mm) 20/20/6 195 195 60 4,5 –kombinierbar 30/20/6 295 195 60 4,5 –grau anthrazit 35
EN 1338/1339
Safelock 8 cm
Nennmaß gemäß EN 1338/1339
Safelock changierend 6 cm
Bezeichnung Nennmaß gemäß EN 1338/1339
juragrau changierend
schiefergrau changierend
Safelock changierend 8 cm
Nennmaß gemäß EN 1338/1339
juragrau changierend
Ausschreibungstexte, technische Informationen und Verlegemuster finden Sie unter www.birkenmeier.com
| Lagervorrätiges Programm
Abstandhalter Fase kombinierbar L/B/H (cm) Länge (mm)Breite (mm)Höhe (mm)Dicke (mm) 20/20/6 195 195 60 4,5 –kombinierbar 30/20/6 295 195 60 4,5 –
Abstandhalter Fase kombinierbar L/B/H (cm) Länge
(mm) 20/20/6 195 195 60 4,5 –kombinierbar 30/20/6 295 195 60 4,5 –schiefergrau changierend grau
Bezeichnung
(mm)Breite (mm)Höhe (mm)Dicke
Abstandhalter Fase kombinierbar L/B/H (cm)
(mm) 20/10/8 195,5 95,5 80 4,5 –kombinierbar 20/20/8 195,5 195,5 80 4,5 –30/20/8 295,5 195,5 80 4,5 –16/16/8 155,5 155,5 80 4,5 kombinierbar 24/16/8 235,5 195,5 80 4,5 anthrazit
Bezeichnung
Länge (mm)Breite (mm)Höhe (mm)Dicke
Safelock changierend 8 cm
Nennmaß gemäß EN 1338/1339
juragrau changierend muschelkalk changierend schiefergrau changierend
Variofuga
Nennmaß gemäß EN 1338/1339
Variogreen
gemäß EN 1338/1339
Ausschreibungstexte, technische Informationen und Verlegemuster finden Sie unter www.birkenmeier.com
| Lagervorrätiges Programm
Bezeichnung
Abstandhalter Fase kombinierbar L/B/H (cm) Länge (mm)Breite (mm)Höhe (mm)Dicke (mm) 16/16/8 155,5 155,5 80 4,5 –kombinierbar 24/16/8 235,5 155,5 80 4,5 –
Bezeichnung
Abstandhalter Fase kombinierbar L/B/H (cm) Länge (mm)Breite (mm)Höhe (mm)Dicke (mm) 40/20/8 397 170 80 4,5 ––grau
Bezeichnung
Abstandhalter Fase kombinierbar L/B/H (cm) Länge (mm)Breite (mm)Höhe (mm)Dicke (mm) 20/20/8 170 170 80 4,5 –kombinierbar 30/20/8 270 170 80 4,5 –grau 37
Nennmaß
Impressum
HERAUSGEBER
Birkenmeier Stein + Design GmbH
Industriestraße 1, 79206 Breisach-Niederrimsingen
SATZ:
hemmicom AGENTUR FÜR KOMMUNIKATION UND WERBUNG, Breisach
BILDER:
Alle Rechte bei Birkenmeier Stein + Design GmbH
DRUCK:
Burger][Druck, Waldkirch
Technische Änderungen vorbehalten. Drucktechnische Farbänderungen sind möglich. Für Druckfehler übernehmen wir keine Haftung.
NOTIZEN
Ihr exklusiver Vertriebspartner von Birkenmeier Produkten für die Deutschschweiz
SHOWROOM
AUSSTELLUNG
Sihlbrugg
6340 Baar
Blegistrasse 5
Tel. 041 769 59 33
HAUPTSITZ
Tschümperlin AG, Baustoffe
6341 Baar
Oberneuhofstrasse 5
Tel. 041 769 59 59
info@tschuemperlin-ag.ch
4574 Lüsslingen
Bahnhofstrasse 94
Tel. 032 625 59 00
STANDORTE
Meierskappel/ Küssnacht
Adliswil
Lüsslingen
TSCHUEMPERLIN-AG.CH
SHOP.TSCHUEMPERLIN-AG.CH
