Ett utökat
Introduktion Produktsortiment
7
Installations- & Produktguide 12
Fem riktigt bra skäl
för att installera fördelare
Enkelt
För badrum och tvättstuga krävs både golvbrunn och tätskikt på golv, en förutsättning för ett vattensäkert våtrum. Det innebär att du kan installera tappvatten i våtutrymmen med fördelare och väggbricka, utan att använda skåp. Ansluter du fördelarna till inkommande vatten under handfatet kan installationen göras ganska osynlig, utan att kräva något stort utrymme.
Kostnadseffektivt
När du installerar fördelare krävs mindre material än när du installerar skåp. Arbetstiden bör också bli betydligt lägre eftersom hanteringen är enkel och kräver färre arbetsmoment.
Säkert
Inkommande vatten leds dolt till fördelare/ventil som lämpligast monteras i en kommod, under en bänkskiva eller bredvid en tvättmaskin där de blir relativt osynliga. Där har du möjlighet att stänga av vattnet och behålla kontrollen över vattenflödet om det skulle behövas. Vattnet fördelas sedan vidare i rör dolda i vägg, ut till olika tappställen t ex duschblandare, wc, tvättmaskin o.s.v. Installationsmetoden innebär att alla skarvar hamnar utanför tätskikt och eventuellt läckage blir lätt att upptäcka.
Smart
Fördelarsortimentet utgörs av fördelare med och utan avstängning. Tillsammans med olika kopplingsdelar kan man bygga egna fördelarkombinationer direkt på våra 60 cc väggbrickor. Behövs fler uttag kan man komplettera med olika övergångsnipplar. Nipplarna finns med G10- och G15-gängor som inkluderar planadapter samt en övergång med G-20 gänga som har integrerad backventil och plan anslutning avsedd för tvättmaskin. Övergångsnipplarna säljs som tillbehör.
Blyfritt
Fördelare och övergångsnipplar är tillverkade i blyfri avzinkningshärdig mässing. Ett led i vår utveckling av hållbara produktalternativ, då vi ser en tydligt ökad efterfrågan av miljösäkra produkter. Håll utkik efter vårt blyfria sortiment om du vill vara med och minska miljöbelastningen.
Flexibelt med övergångsnipplar
Fördelarna kan förses med en extra vattenanslutning. Pluggen i botten demonteras före montering av den nya anslutningen. Även G10 nippeln i toppen är utbytbar mot nipplar i andra dimensioner. De extra anslutningarna erbjuds som tillbehör.
G10- och G15- övergångarna inkluderar planadapter så att anslutning kan göras antingen med halvkoppling alternativt klämringskoppling. Nippeln med G20 gänga har integrerad backventil med plan anslutning avsedd för tvättmaskin.
Utgående vatten
Utgående vatten
Inkommande vatten
Demontera plugg före montering av extra övergångsnippel
Uttag för utgående vatten
Uttag för utgående vatten
Täck- och väggbrickor 60 cc
RSK Benämning Storlek Dimension Ytbehandling Material
850 50 95 Täckbricka 1 10-22 mm Förkromad Blyfri AZH-mässing/Zink
850 50 96 Täckbricka 2 60 cc 10-22 mm Förkromad Blyfri AZH-mässing/Zink

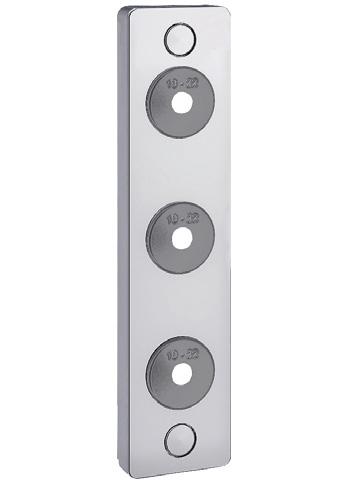

850 50 97 Täckbricka 3 60 cc 10-22 mm Förkromad Blyfri AZH-mässing/Zink
851 00 10 Täckbricka 4 60 cc 10-22 mm Förkromad Blyfri AZH-mässing/Zink
RSK Benämning Storlek Dimension Ytbehandling Material

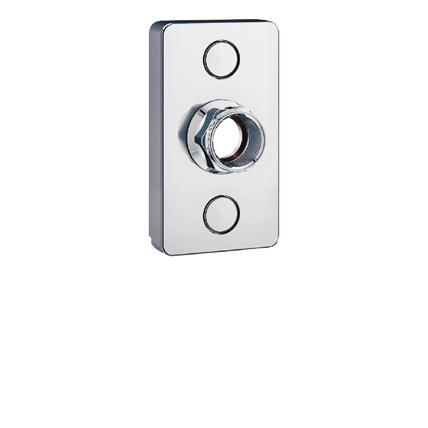

850 50 99 Väggbricka 1 G15 x 15x2,5 Pex
850 51 00 Väggbricka 1 G15 x 16x2,0-2,2 Pex/Alupex/Pb
851 10 03 Väggbricka 1 1xG20 | kopplingssats för Ø20

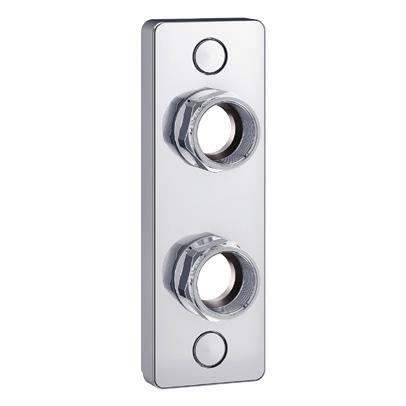

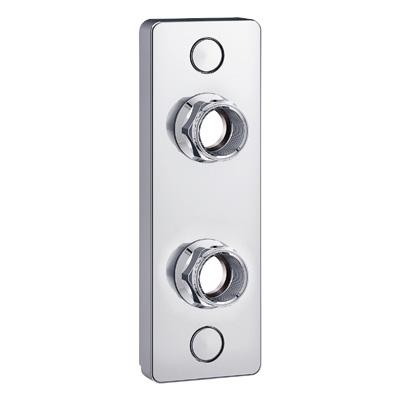

850 51 02 Väggbricka 2 60 cc 2xG15 x 15x2,5 Pex
RSK Benämning Storlek Dimension
850 51 03
Förkromad Blyfri AZH-mässing/Zink
Förkromad Blyfri AZH-mässing/Zink
Förkromad Blyfri AZH-mässing/Zink
Förkromad Blyfri AZH-mässing/Zink
Väggbricka 2 60 cc 2xG15 x 16x2,0-2,2 Pex/Alupex/Pb
851 10 10 Väggbricka 2 60 cc 2xG20 | 2 x kopplingssats för Ø20
851 10 04 Väggbricka 2 60 cc G20 x kopplingssats för Ø20 x G15 x 15x2,5 Pex
851 10 05 Väggbricka 2 60 cc G20 x kopplingssats för Ø20 x G15 x 16x2,0-2,2 Pex/Alupex/Pb
Ytbehandling Material
Förkromad Blyfri AZH-mässing/Zink
Förkromad Blyfri AZH-mässing/Zink
Förkromad Blyfri AZH-mässing/Zink
Förkromad Blyfri AZH-mässing/Zink
Täck- och väggbrickor 60 cc
RSK Benämning Storlek Dimension

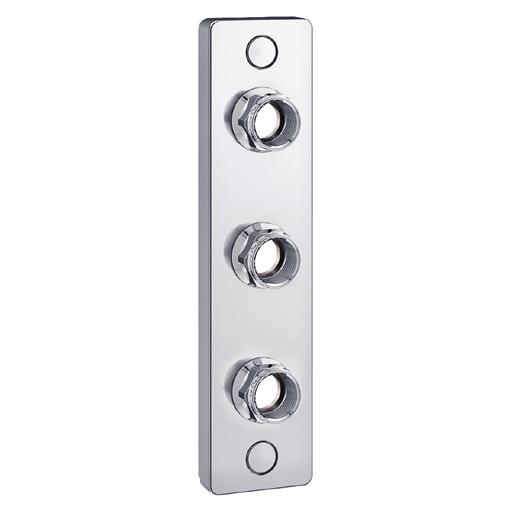

850 51 05 Väggbricka 3 60 cc G15 x 15x2,5 Pex
850 51 06 Väggbricka 3 60 cc G15 x 16x2,0-2,2 Pex/Alupex/Pb
851 10 06 Väggbricka 3 60 cc 1xG20 2xG15 | 1xkopplingssats för Ø20 x 2x15x2,5 Pex
851 10 07 Väggbricka 3 60 cc 1xG20 2xG15 | 1xkopplingssats för Ø20 x 2x16x2,0-2,2 Pex/Alupex/Pb
Kompletteras med kopplingssats 196 20 53, 196 20 54 eller 196 20 55
RSK Benämning Storlek Dimension

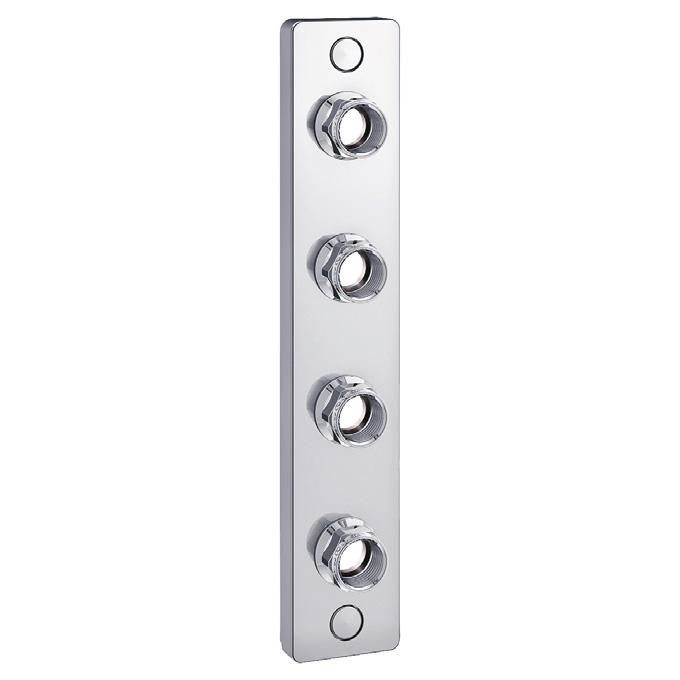

851 10 01 Väggbricka, 4 60 cc G15 | 15x2,5 Pex
Ytbehandling Material
Förkromad Blyfri AZH-mässing/Zink
Förkromad Blyfri AZH-mässing/Zink
Förkromad Blyfri AZH-mässing/Zink
Förkromad Blyfri AZH-mässing/Zink
851 10 02 Väggbricka, 4 60 cc G15 | 16x2,0-2,2 Pex/Alupex/Pb
851 10 08 Väggbricka, 4 60 cc 1xG20 x 3xG15 | 1xkopplingssats för Ø20 3x15x2,5 Pex
851 10 09 Väggbricka, 4 60 cc 1xG20 3xG15 | 1xkopplingssats för Ø20 3x16x2,0-2,2 Pex/Alupex/Pb
Kompletteras med kopplingssats 196 20 53, 196 20 54 eller 196 20 55
Ytbehandling Material
Förkromad Blyfri AZH-mässing/Zink
Förkromad Blyfri AZH-mässing/Zink
Förkromad Blyfri AZH-mässing/Zink
Förkromad Blyfri AZH-mässing/Zink
Trio Perfektas väggbrickor finns även i rostfritt standardutförande. För mer info se www.trio-perfekta.se

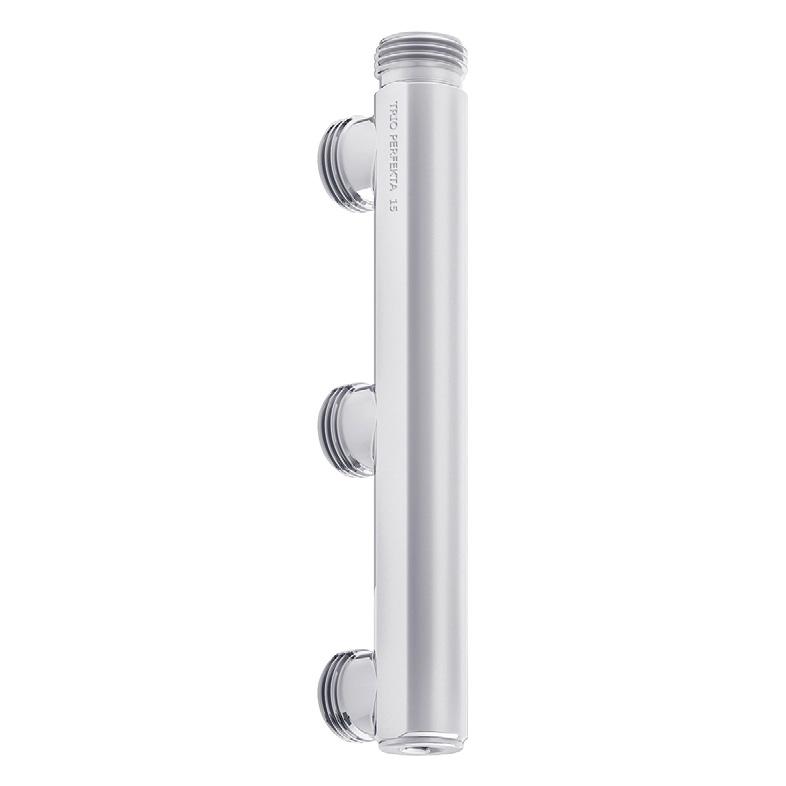

Fördelarsortiment 60 cc
RSK Benämning Storlek Dimension Ytbehandling Material
850 49 96 Fördelare 1 1xG15 | G10

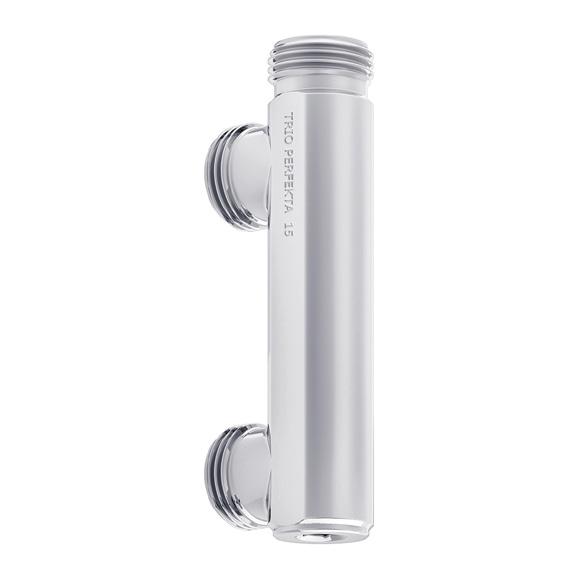

850 50 58 Fördelare 2, 60 cc 60 cc 2xG15 | G10
850 50 59 Fördelare 3, 60 cc 60 cc 3xG15 | G10
Förkromad Blyfri AZH-mässing
Förkromad Blyfri AZH-mässing
Förkromad Blyfri AZH-mässing

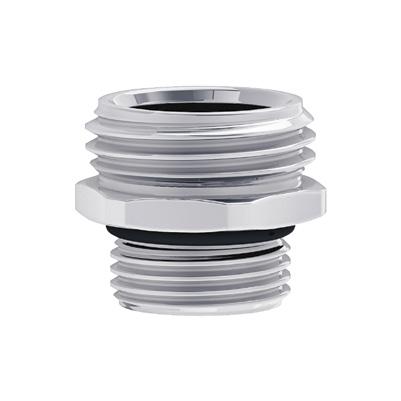

RSK Benämning Dimension Ytbehandling Material

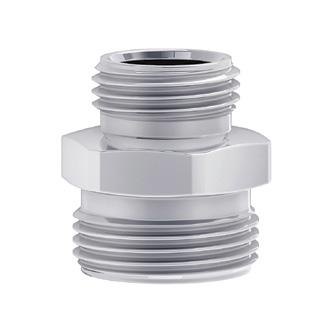

824 11 87 Övergångsnippel G10 utv - G10 utv Förkromad Blyfri AZH-mässing
824 11 88 Övergångsnippel G10 utv - G15 utv Förkromad Blyfri AZH-mässing
824 11 89 Övergångsnippel G10 utv - G20 utv Förkromad Blyfri AZH-mässing
Fördelarsortiment 60 cc
RSK Benämning

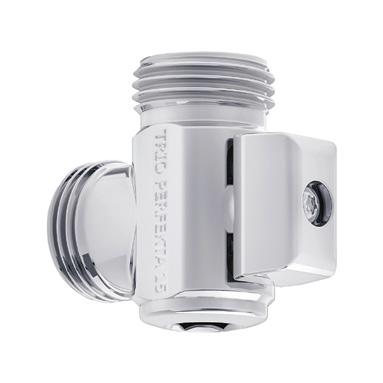

177 41 00 Fördelare 1 Med kulventil/avstängning G20 x G15 Förkromad Blyfri AZH-mässing
177 40 99 Fördelare 1 Med kulventil/avstängning G15 x G15 Förkromad Blyfri AZH-mässing

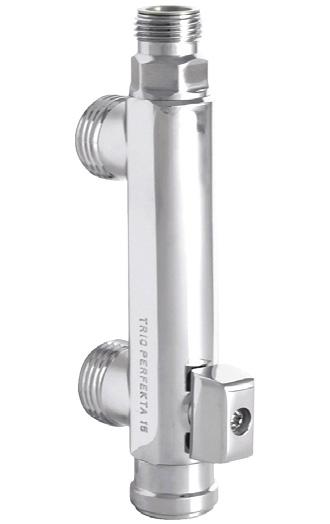

177 41 01 Fördelare 2
RSK Benämning
2xG15/G15 Förkromad Blyfri AZH-mässing

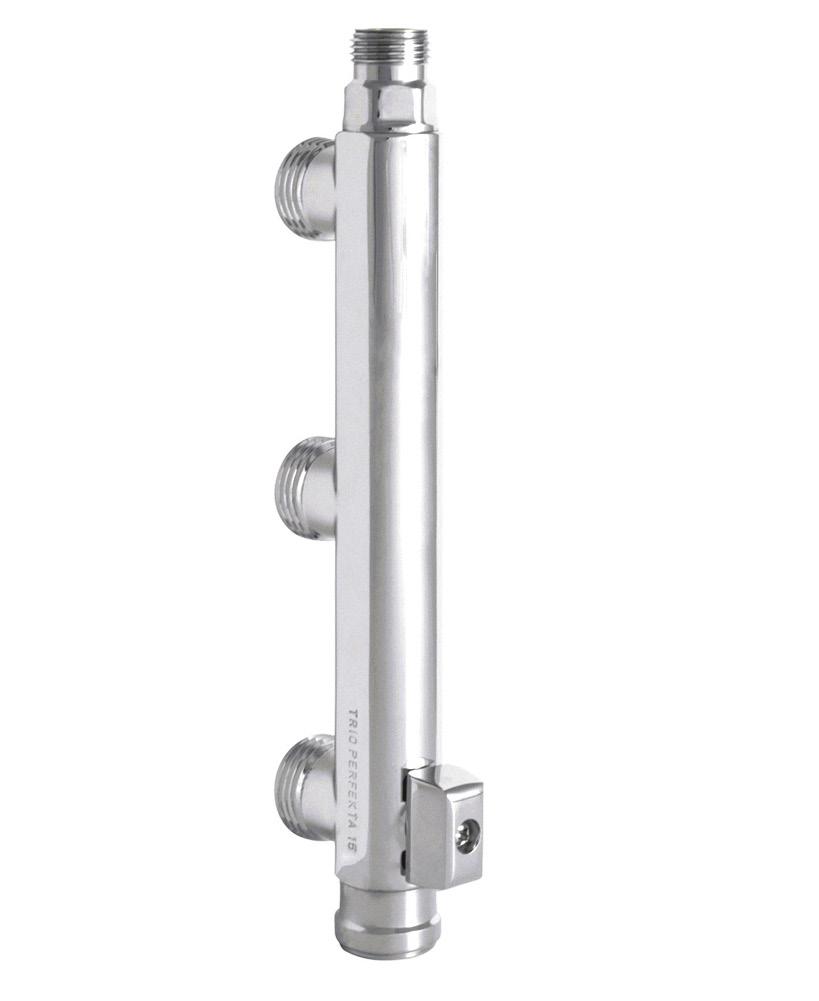

177 41 02 Fördelare 3 3 x G15/G15
196 20 52 Dubbelmutter G15 x G15
196 20 65 Kopplingsdel, rak G20 x G15
RSK Benämning
196 20 58 Kopplingsdel, rak G15 x G15
196 20 59 Kopplingsdel, rak G10 x G15

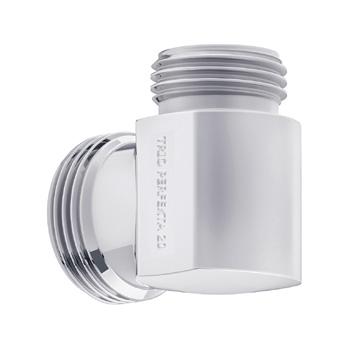

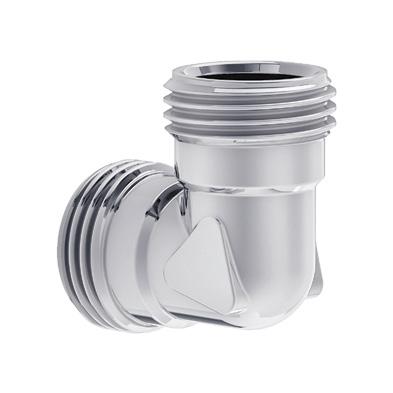

196 20 56 Kopplingsdel, vinkel G15 x G15
Förkromad Blyfri AZH-mässing
Förkromad Blyfri AZH-mässing
Förkromad Blyfri AZH-mässing
Förkromad Blyfri AZH-mässing
Förkromad Blyfri AZH-mässing
Förkromad Blyfri AZH-mässing
Fördelarsortiment 60 cc
RSK Benämning
196 20 64 Kopplingsdel, vinkel

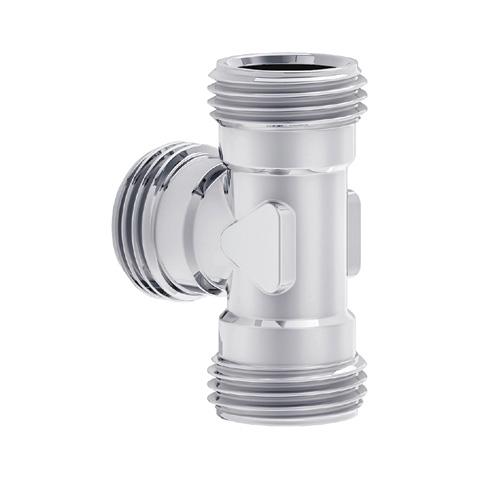

196 20 57 Kopplingsdel, T-rör
G20 x G15
G15 x G15 x G15

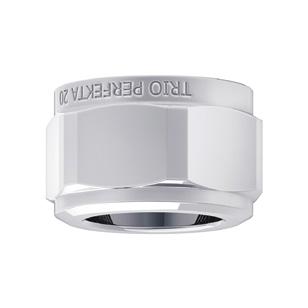

196 20 60 Kopplingsmutter (för väggbricka) G20
Kompletteras med kopplingssats 196 20 53, 196 20 54 eller 196 20 55
RSK Benämning
196 20 61 Halvkoppling
196 20 62 Halvkoppling
Förkromad Blyfri AZH-mässing
Förkromad Blyfri AZH-mässing
Förkromad Blyfri AZH-mässing
196 20 63 Halvkopplingsmutter
G15 x 15x2,5 Pex Förkromad Blyfri AZH-mässing
G15 x 16x2,0-2,2 Pex/Alupex/Pb Förkromad Blyfri AZH-mässing
G20 x kopplingssats för Ø20 Förkromad Blyfri AZH-mässing
Kompletteras med kopplingssats 196 20 53, 196 20 54 eller 196 20 55
RSK Benämning

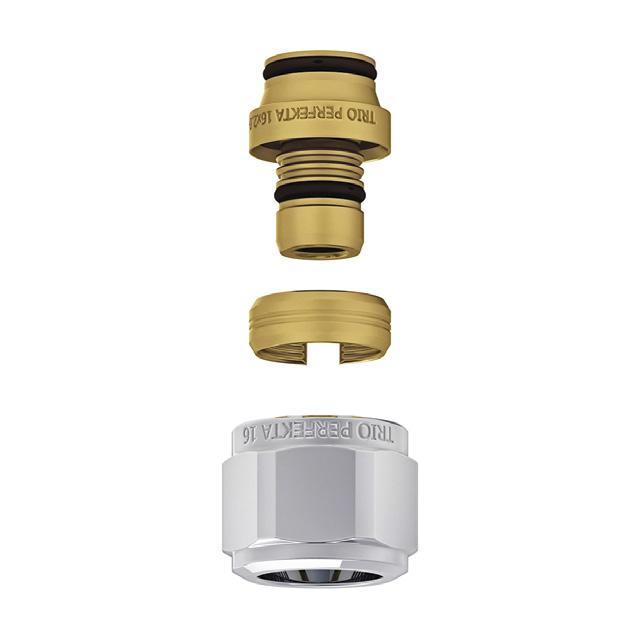

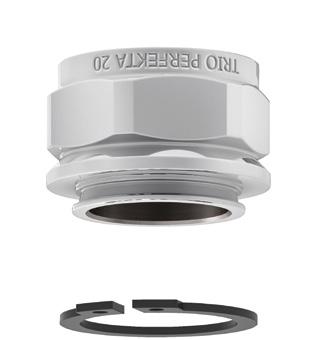

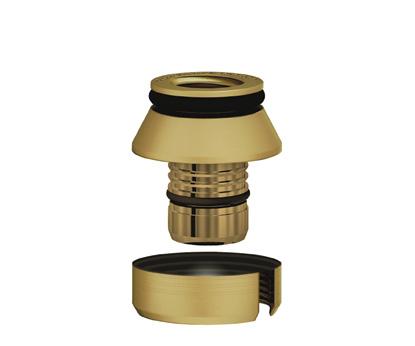

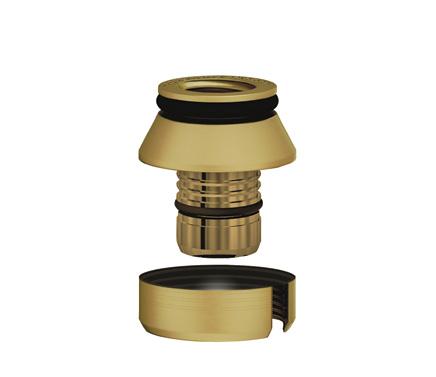

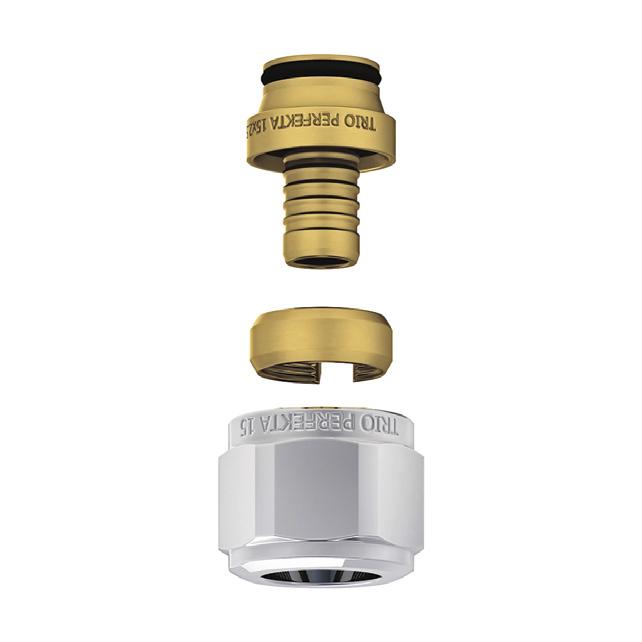

196 20 53 Kopplingssats
196 20 54 Kopplingssats
196 20 55 Kopplingssats
20x2,0-2,3 Pex/Alupex/Pb
20x2,4-2,7 Pex/Alupex/Pb
20x2,8-3,0 Pex/Alupex/Pb
Blyfri AZH-mässing
Blyfri AZH-mässing
Blyfri AZH-mässing
Produktguide med installationslösningar
De enklaste lösningarna för installatören
Möjligheterna att bygga anpassade fördelare är nästan oändliga. För att underlätta vid installationen har vi tagit fram de enklaste lösningarna vid olika varianter av kall- och varmvattenuttag till vårt lägsta pris. Utan anspråk på att vara heltäckande.
Planering
Kontrollera alltid i förväg att planerad installationslösning fungerar med måtten i den eventuella kommod som skall användas, samt att inga problem uppstår med inredning eller avlopp.
Obs! Exempel på installation med täckbricka och halvkopplingar

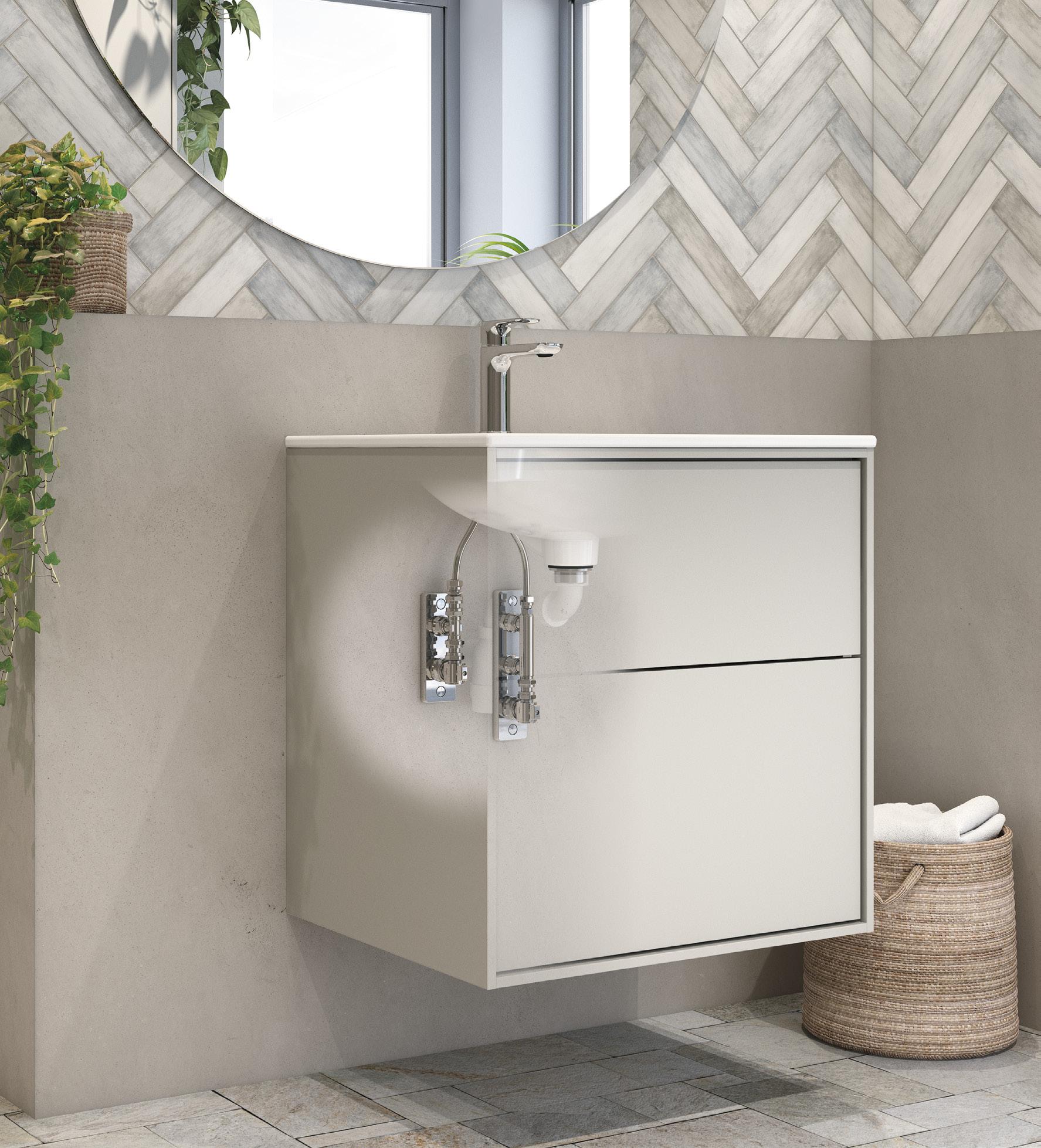

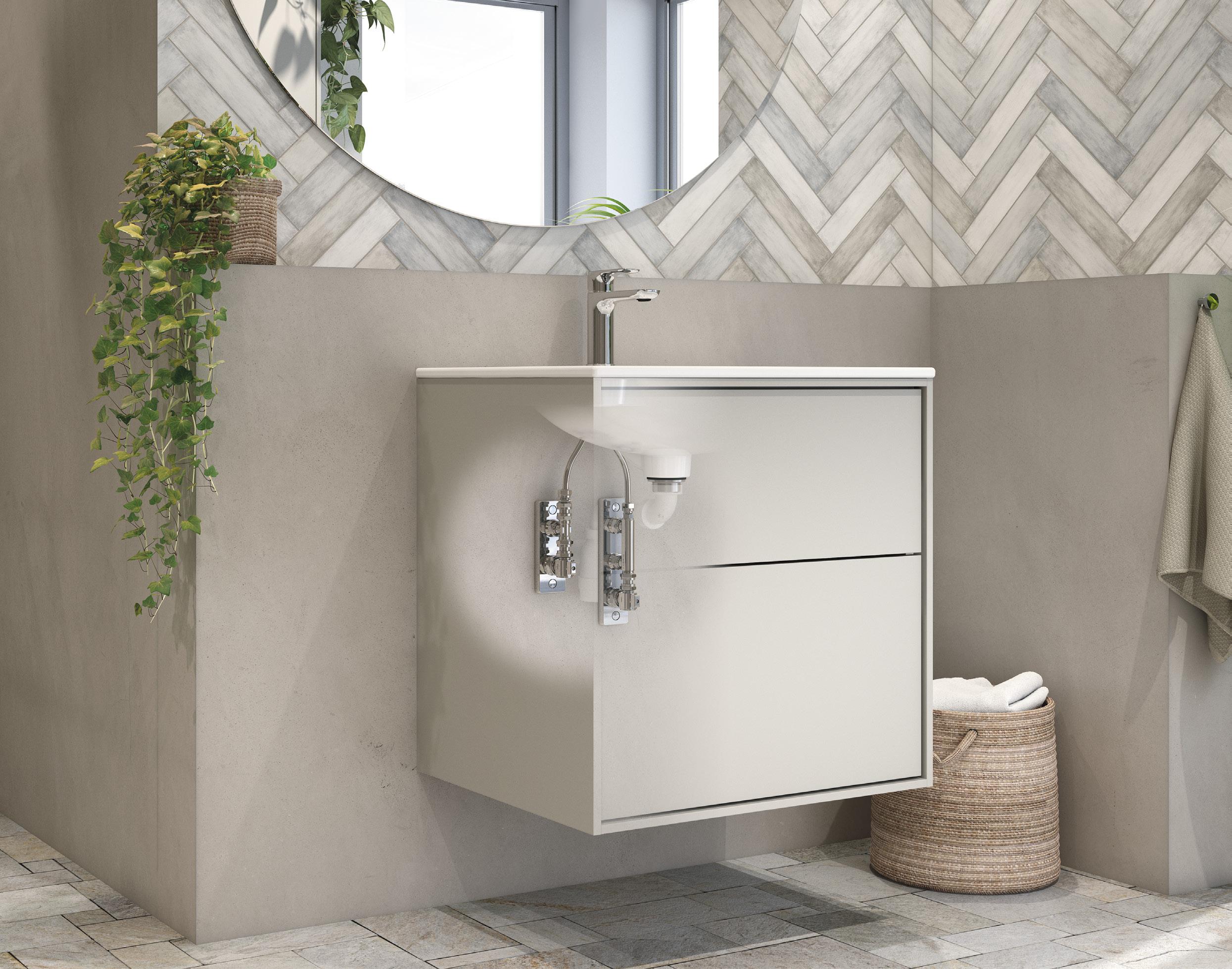

Installation bakom kommod
Installation under tvättställ
Produkter som ingår i installationen, matning 16-rör
Position Antal RSK Benämning
1 1 850 50 96 Täckbricka 2
2 2 196 20 62 Halvkoppling | G15 x 16x2,0-2,2 Pex/Alupex/Pb
3 1 177 41 01 Fördelare 2 | 2xG15/G15
4 1 850 50 97 Täckbricka 3
5 3 196 20 62 Halvkoppling | G15 x 16x2,0-2,2 Pex/Alupex/Pb
6 1 177 41 02 Fördelare 3 | 3xG15/G15
1 VV uttag
1 KV uttag
Installation bakom kommod Installation under tvättställ
Produkter som ingår i installationen, 16-rörs matning
Pos. Antal RSK Benämning
1 2 850 51 00 Väggbricka 1 G15x Ø16x2,0-2,2 Pex/Alupex/Pb
2 2 850 49 96 Fördelare 1 G15/G10
Installation bakom kommod Installation under tvättställ 1
Produkter som ingår i installationen, 20-rörs matning
Pos. Antal RSK Benämning
1 2 851 10 03 Väggbricka 1, G20 x Ø20 (separat kopplingssats)
2 2 177 41 00 Fördelare 1, G20 x G15
3 2 196 20 52 Dubbelmutter G15 - G15
4 2 196 20 59 Kopplingsdel, rak G10 x G15
Kompletteras med kopplingssats 196 20 53, 196 20 54 eller 196 20 55
1 VV uttag 2 KV uttag
Installation bakom kommod Installation under tvättställ
Produkter som ingår i installationen, 16-rörsmating
Position RSK Benämning
1 850 51 00 Väggbricka 1, G15x Ø16x2,0-2,2 Pex/Alupex/Pb
2 850 49 96 Fördelare 1 G15/G10
3 850 51 03 Väggbricka 2, 60 CC G15xØ16x2,0-2,2 Pex/Alupex/Pb
4 850 50 58 Fördelare 2, 60 cc 2 x G15/G10
1 VV uttag 2 KV uttag
Installation bakom kommod Installation under tvättställ
Produkter som ingår i installationen, 20-rörs matning
Pos. Antal RSK Benämning
1 1 851 10 03 Väggbricka 1, G20 x Ø20 (separat kopplingssats)
2 1 177 41 00 Fördelare 1, G20 x G15
3 1 196 20 52 Dubbelmutter G15 - G15
4 1 196 20 59 Kopplingsdel, rak G10 x G15
Kompletteras med kopplingssats 196 20 53, 196 20 54 eller 196 20 55
5 1 851 10 05 Väggbricka 2, 60cc 1xG20 x Ø20 (separat kopplingssats) x G15x16x2,0-2,2 Pex/Alupex/Pb
6 1 177 41 00 Fördelare 1, G20 x G15
7 2 196 20 52 Dubbelmutter G15 - G15
8 1 196 20 57 Kopplingsdel, T-rör G15 x G15 x G15
9 1 196 20 59 Kopplingsdel, rak G10 x G15
Kompletteras med kopplingssats 196 20 53, 196 20 54 eller 196 20 55
Installation bakom kommod Installation från sidan
Produkter som ingår i installationen, matning 16-rör
Position RSK Benämning
1 850 51 03 Väggbricka 2, 60 cc, 2xG15 x Ø16 Pex/Alupex/PB
2 850 50 58 Fördelare 2, 60 cc, 2 x G15/G10
3 850 51 06 Väggbricka 3, 60 cc, 3xG15 x Ø16 Pex/Alupex/Pb
4 850 50 59 Fördelare 3, 60 cc, 3 x G15/G10
Installation bakom kommod Installation från sidan
Produkter som ingår i installationen, matning 20-rör
Pos Antal RSK Benämning
1 1 851 10 05
2 1 177 41 00 Fördelare 1 G20 x G15
Kompletteras med kopplingssats 196 20 53, 196 20 54 eller 196 20 55
Väggbricka 2, 60cc, G20 x Ø20 (separat kopplingssats) G15xØ16 Pex/ Alupex/Pb
3 1 196 20 57 Kopplingsdel, T-rör G15 x G15 x G15
4 2 196 20 52 Dubbelmutter G15 - G15
5 1 196 20 59 Kopplingsdel, rak G10 x G15
6 1 851 10 07
7 1 177 41 00
Väggbricka 3, 60 cc, G20 x Ø20 (separat kopplingssats) 2xG15 x Ø16 Pex/Alupex/Pb
Kompletteras med kopplingssats 196 20 53, 196 20 54 eller 196 20 55
Fördelare 1, G20 x G15
8 1 196 20 52 Dubbelmutter G15 - G15
9 1 177 41 01 Fördelare 2, 60 cc, 2 x G15/G15
10 1 824 11 87 Övergångsnippel G10 x G10
Installation framifrån
Installation från sidan
Produkter som ingår i installationen, matning 16-rör
Position RSK Benämning
1 850 51 06
2 850 50 59
3 851 10 02
Väggbricka 3 3xG15 - Ø16
Pex/Alupex/Pb
Fördelare 3, 60 cc, 3 x G15/G10
Väggbricka 4 4xG15 - Ø16 Pex/Alupex/Pb
4 177 40 99 Fördelare 1 G15 x G15
5 196 20 52 Dubbelmutter G15-G15
6 177 41 02
Fördelare 3, 60 cc, 3 x G15/G15
7 824 11 87 Övergångsnippel G10 x G10
Installation framifrån
Produkter som ingår i installationen, matning 20-rör
Position RSK Benämning
1 851 10 07
Installation från sidan
Väggbricka, 3 60 cc, G20 x Ø20(separat kopplingssats)2xG15 x 16x2,0-2,2 Pex/Alupex/Pb
Kompletteras med kopplingssats 196 20 53, 196 20 54 eller 196 20 55
2 177 41 00 Fördelare 1, G20 x G15 med avstängning
3 196 20 52 Dubbelmutter G15-G15
4 177 41 01 Fördelare 2, 60 cc, 2 x G15/G15
5 824 11 87 Övergångsnippel G10 - G10 3
6 851 10 09
Väggbricka 4, G20 x Ø20(separat kopplingssats) 3xG15 x Ø16 Pex/ Alupex/Pb
Kompletteras med kopplingssats 196 20 53, 196 20 54 eller 196 20 55
7 177 41 00 Fördelare 1, G20 x G15 med avstängning
8 196 20 52 Dubbelmutter G15 - G15
9 177 41 02 Fördelare 3, 60 cc 3xG15/G15
10 824 11 87 Övergångsnippel G10 x G10
Om Trio Perfekta
Trio Perfekta leder vattnet fram till blandaren, till slangen i trädgården med alla rör, kopplingar och fästen som krävs för en säker och effektiv vattenledning.
Sedan 2002 förkromar vi våra kopparrör med trevärt krom som är en mer hållbar produktionsmetod för miljö och hälsa. Vi utvecklar vårt produktsortiment kontinuerligt för att avtrycket i miljön ska bli så litet som möjligt, nu senast våra helt blyfria produkter.
Vi är idag en av landet största producenter och distributörer av VVS-produkter som leder vattnet i våra byggnader. Du hittar vårt sortiment hos installatörer och/eller återförsäljare.
