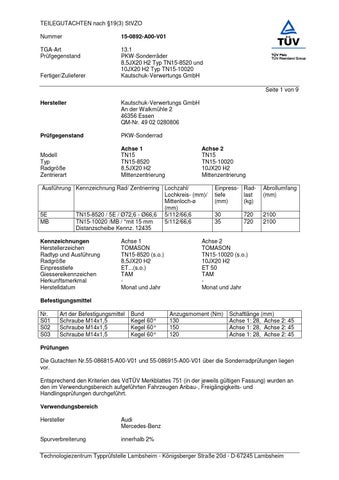

TEILEGUTACHTEN nach §19(3) StVZO Nummer
15-0892-A00-V01
TGA-Art Prüfgegenstand
13.1 PKW-Sonderräder 8,5JX20 H2 Typ TN15-8520 und 10JX20 H2 Typ TN15-10020 Kautschuk-Verwertungs GmbH
Fertiger/Zulieferer
Seite 1 von 9 Hersteller
Kautschuk-Verwertungs GmbH An der Walkmühle 2 46356 Essen QM-Nr. 49 02 0280806
Prüfgegenstand
PKW-Sonderrad
Modell Typ Radgröße Zentrierart
Achse 1 TN15 TN15-8520 8,5JX20 H2 Mittenzentrierung
Achse 2 TN15 TN15-10020 10JX20 H2 Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Lochkreis- (mm)/ Mittenloch-ø (mm) 5E TN15-8520 / 5E / Ø72,6 - Ø66,6 5/112/66,6 MB TN15-10020 /MB / *mit 15 mm 5/112/66,6 Distanzscheibe Kennz. 12435 Kennzeichnungen Herstellerzeichen Radtyp und Ausführung Radgröße Einpresstiefe Giessereikennzeichen Herkunftsmerkmal Herstelldatum
Achse 1 TOMASON TN15-8520 (s.o.) 8,5JX20 H2 ET...(s.o.) TAM Monat und Jahr
Einpress- Radtiefe last (mm) (kg)
Abrollumfang (mm)
30 35
2100 2100
720 720
Achse 2 TOMASON TN15-10020 (s.o.) 10JX20 H2 ET 50 TAM Monat und Jahr
Befestigungsmittel Nr. S01 S02 S03
Art der Befestigungsmittel Schraube M14x1,5 Schraube M14x1,5 Schraube M14x1,5
Bund Kegel 60° Kegel 60° Kegel 60°
Anzugsmoment (Nm) 130 150 120
Schaftlänge (mm) Achse 1: 28, Achse 2: 45 Achse 1: 28, Achse 2: 45 Achse 1: 28, Achse 2: 45
Prüfungen Die Gutachten Nr.55-086815-A00-V01 und 55-086915-A00-V01 über die Sonderradprüfungen liegen vor. Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt. Verwendungsbereich Hersteller
Audi Mercedes-Benz
Spurverbreiterung
innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO Nummer
15-0892-A00-V01
TGA-Art Prüfgegenstand
13.1 PKW-Sonderräder 8,5JX20 H2 Typ TN15-8520 und 10JX20 H2 Typ TN15-10020 Kautschuk-Verwertungs GmbH
Fertiger/Zulieferer
Seite 2 von 9 Handelsbezeichnung Fahrzeug-Typ ABE/EWG-Nr. Audi A6 / A6 Avant 4G, 4G1 e1*2007/46*0436*..; e13*2007/46*1147*.. - incl. Facelift 2014 Audi A7 Sportback 4G, 4G1 e1*2007/46*0436*..; e13*2007/46*1147*.. - incl. Facelift 2014 CL 63, CL 65 -AMG 216, 216AMG e1*2001/116*0372*.. , e1*2001/116*0426*.. CL-Klasse 215 e1*98/14*0113*.. CL-Klasse 216 e1*2001/116*0372*..
CLS Shooting Brake 218 e1*2007/46*0485*.. - incl. Facelift 2014 CLS-Klasse 218 e1*2007/46*0485*.. - incl. Facelift 2014 E-Klasse 211 e1*98/14*0183*.., e1*2001/116*0183*.. E-Klasse AMG 211, 211AMG e1*98/14*0183*.., e1*2001/116*0183*.. , e1*2001/116*0397*.. S-Klasse 220 e1*97/27*0099*..
kW-Bereich
Reifen
Reifenbezogene Auflagen und Hinweise
Auflagen und Hinweise
100-245 100-245
255/35R20 255/35R20
K1a K1b R02 T93 T97 K2b K8b R03 T93 T97 144
A06 A12 A14 A16 A19 A57 Car Lim NA1 S03
150-245 150-245
255/35R20 255/35R20
R02 T93 T97 R03 T93 T97
A06 A12 A14 A16 A19 A57 S03
386-463 386-463 386-463
255/35R20 275/35R20 285/30R20
K1a K1b K41 R02 K2b K42 R03 K2b K42 K56 R03 T95 T99
A06 A12 A14 A16 A19 Cpe VS0 S02
220-368 220-368 220-368 285 285,320 285,320 285-380 285-380 285-380 120-245 120-245 120-245
245/35R20 275/30R20 285/30R20 245/35R20 255/35R20 275/30R20 255/35R20 275/35R20 285/30R20 245/30R20 255/30R20 295/25R20
K1a K1b K41 K45 R02 T91 T95 K2c K42 K44 K56 R03 K2c K42 K44 K56 R03 K1a K1b K41 R02 R37 T91 T95 R03 T97 K2b R03 T97 K1a K1b K41 R02 K2b K42 R03 K2b K42 K56 R03 T95 T99 R02 T90 R02 T88 T92 K2c K6g R03
A06 A12 A14 A16 A19 R21 V20 S02 A06 A12 A14 A16 A19 Cpe V00 VS0 S02
120-245 120-245 120-245
245/30R20 255/30R20 295/25R20
R02 T90 R02 T88 T92 K2c K6g R03
75-285 75-285 75-285
245/30R20 285/25R20 295/25R20
K1a K1b K41 R02 T90 K2c K44 K46 R03 R70 T93 K2c K42 K44 K46 K56 R03
350, 378 350, 378 350, 378
245/30R20 285/25R20 295/25R20
K1a K1b K41 R02 T90 K2c K42 K44 K46 R03 R70 T93 K2c K42 K44 K46 K56 R03
A06 A12 A14 A16 A19 A58 Lim R21 V20 S01
145-368 145-368 145-368
245/35R20 275/30R20 285/30R20
K1a K41 K45 R02 K2c K42 K44 K56 R03 144 K2c K42 K44 K56 R03 T95 T96 144
A06 A12 A14 A16 A19 A61 NBF R21 V20 S02
A06 A12 A14 A16 A19 A57 B10 Car V20 S01 A06 A12 A14 A16 A19 A57 B10 Lim V20 S01 A06 A12 A14 A16 A19 Lim R21 V20 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO Nummer
15-0892-A00-V01
TGA-Art Prüfgegenstand
13.1 PKW-Sonderräder 8,5JX20 H2 Typ TN15-8520 und 10JX20 H2 Typ TN15-10020 Kautschuk-Verwertungs GmbH
Fertiger/Zulieferer
Handelsbezeichnung Fahrzeug-Typ ABE/EWG-Nr. S-Klasse 221 e1*2001/116*0335*..
kW-Bereich
150-285 150-320 150-320 150-380 150-380 150-380 S-Klasse 150-335 222, 221 150-335 e1*2007/46*0960*..; 150-335 e1*2001/116* 150-335 0335*19-.. 150-335 ab Modell 2013 150-335 (FIN: WDD222...) 150-335 S63, S65 -/AMG 386-463 221, 221AMG 386-463 e1*2001/116*0335*.. 386-463 ; e1*2001/116*0396*.. SL 170-285 230 170-285 e1*98/14*0169*.. SL 225, 320 231 225, 320 e1*2007/46*0803*.. SL 600 368,380 230 368,380 e1*98/14*0169*.. SL...- AMG 350-450 230, 230AMG 350-450 e1*98/14*0169*.., e1*2001/116*0248*..
Seite 3 von 9 Auflagen und Hinweise
Reifen
Reifenbezogene Auflagen und Hinweise
245/35R20 255/35R20 275/30R20 255/35R20 275/35R20 285/30R20 245/40R20 255/35R20 255/35R20 255/40R20 275/35R20 285/30R20 295/30R20 255/35R20 275/35R20 285/30R20
R02 R37 T95 K2b K42 K56 R03 R37 T97 144 K2c K42 K56 R03 T97 144 K1a K1b K41 R02 T93 T97 K2c K42 K56 R03 142 K2c K42 K56 R03 T95 T99 144 R02 R02 T93 T97 R03 T97 144 R02 K2b K6g R03 142 K2b K6g R03 T99 144 K2c K4i K6h K6r R03 144 K1a K1b K41 R02 T97 K2c K42 K56 R03 K2c K42 K56 R03
A06 A12 A14 A16 A19 V00 VS0 S02
255/30R20 295/25R20
R02 K2c K42 K46 R03
255/30R20 295/25R20
R02 K2c K8e R03
255/30R20 295/25R20
R02 T92 K2c K42 K46 R03
255/30R20 295/25R20
R02 T88 T92 K2c K42 K46 R03
A06 A12 A14 A16 A19 R21 V20 S01 A06 A12 A14 A16 A19 V20 X36 S01 A06 A12 A14 A16 A19 R21 V20 S01 A06 A12 A14 A16 A19 R21 V20 S01
A06 A12 A14 A16 A19 A57 BnK Lim V20 X93 S02
A06 A12 A14 A16 A19 A58 VS0 S02
Allgemeine Hinweise Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B. Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt werden. Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme vorzuführen. Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten. Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO Nummer
15-0892-A00-V01
TGA-Art Prüfgegenstand
13.1 PKW-Sonderräder 8,5JX20 H2 Typ TN15-8520 und 10JX20 H2 Typ TN15-10020 Kautschuk-Verwertungs GmbH
Fertiger/Zulieferer
Seite 4 von 9 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist gesondert zu beurteilen. Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang verwendet werden. Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene Reifenfülldruck zu beachten ist. Spezielle Auflagen und Hinweise 142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten. 144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten. A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8 Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25. A12
Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten. A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten. A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen. A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.) A58
Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge über 5200 mm). B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse 1. Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO Nummer
15-0892-A00-V01
TGA-Art Prüfgegenstand
13.1 PKW-Sonderräder 8,5JX20 H2 Typ TN15-8520 und 10JX20 H2 Typ TN15-10020 Kautschuk-Verwertungs GmbH
Fertiger/Zulieferer
Seite 5 von 9 BnK
Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..). Cpe
Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein. K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein. K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein. K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein. K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl. vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben. K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen. K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO Nummer
15-0892-A00-V01
TGA-Art Prüfgegenstand
13.1 PKW-Sonderräder 8,5JX20 H2 Typ TN15-8520 und 10JX20 H2 Typ TN15-10020 Kautschuk-Verwertungs GmbH
Fertiger/Zulieferer
Seite 6 von 9 K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen. K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte vollständig umzulegen. K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte um 5 mm aufzuweiten. K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte um 5 mm aufzuweiten. Lim
Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen 235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COCPapier oder Bedienungsanleitung). NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen. R02
Diese Reifengröße ist nur an Achse 1 zulässig.
R03
Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen. R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COCPapier oder Bedienungsanleitung) ausgerüstet sind. R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen. S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 verwendet werden. S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 verwendet werden. S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 verwendet werden. T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO Nummer
15-0892-A00-V01
TGA-Art Prüfgegenstand
13.1 PKW-Sonderräder 8,5JX20 H2 Typ TN15-8520 und 10JX20 H2 Typ TN15-10020 Kautschuk-Verwertungs GmbH
Fertiger/Zulieferer
Seite 7 von 9 T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO Nummer
15-0892-A00-V01
TGA-Art Prüfgegenstand
13.1 PKW-Sonderräder 8,5JX20 H2 Typ TN15-8520 und 10JX20 H2 Typ TN15-10020 Kautschuk-Verwertungs GmbH
Fertiger/Zulieferer
Seite 8 von 9 V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Nr. 1 Nr. 2 Nr. 3 Nr. 4 Nr. 5 Nr. 6 Nr. 7 Nr. 8 Nr. 9 Nr. 10 Nr. 11 Nr. 12 Nr. 13 Nr. 14 Nr. 15 Nr. 16 Nr. 17 Nr. 18 Nr. 19
Vorderachse
Hinterachse
225/35R20 235/30R20 235/35R20 235/45R20 245/30R20 245/35R20 245/40R20 245/45R20 255/30R20 255/35R20 255/40R20 255/45R20 265/30R20 265/35R20 265/40R20 265/45R20 275/35R20 275/40R20 295/35R20
255/30R20, 265/30R20 265/25R20, 275/25R20, 285/25R20 265/30R20, 275/30R20 255/40R20, 265/40R20 285/25R20, 295/25R20 275/30R20, 285/30R20, 295/30R20 275/35R20, 285/35R20 275/40R20 295/25R20, 305/25R20 285/30R20, 295/30R20 285/35R20, 295/35R20 285/40R20 305/25R20, 325/25R20 295/30R20, 305/30R20 295/35R20, 305/35R20 295/40R20 305/30R20 315/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen. VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich: Vorderachse Nr. 1 245/35R20 Nr. 2 255/35R20
Hinterachse 275/30R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen. X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse 1. X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm an Achse 1. Hinweise zu den Sonderrädern entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO Nummer
15-0892-A00-V01
TGA-Art Prüfgegenstand
13.1 PKW-Sonderräder 8,5JX20 H2 Typ TN15-8520 und 10JX20 H2 Typ TN15-10020 Kautschuk-Verwertungs GmbH
Fertiger/Zulieferer
Seite 9 von 9 Prüfort und Prüfdatum Die Festigkeitsprüfungen der Sonderradtypen an Achse 1 und an Achse 2 wurden inSubang Jaya, Malaysia ab August 2015 durchgeführt. Die Verwendungsprüfung fand am 9. Oktober 2015 in Lambsheim statt. Prüfergebnis Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter Beachtung der Auflagen und Hinweise zu verwenden. Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen. Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juli 2015. Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor. Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Oktober 2015
Tufan
