Catálogo TLapps PRO

Soluciones con control preciso de la luz y desempeño óptimo para cada tipo de instalación.

Siempre vamos más allá...

TLapps PRO

Productos de iluminación de especificación para proyectos arquitectónicos y técnicos. Desarrollados para ingenieros, arquitectos y diseñadores que requieren control preciso de la luz, calidad profesional y desempeño óptimo en cada aplicación.

Escanea el código QR, e ingresa a nuestra versión ecológica del catálogo

TLapps EASY

Nuestros productos en su forma más sencilla de aplicar. Soluciones de iluminación prácticas, funcionales y accesibles, ideales para proyectos cotidianos donde se busca eficiencia, facilidad de instalación y resultados confiables.

TLapps DESIGN

Iluminación basada en el análisis del espacio. Soluciones diseñadas a partir del estudio del entorno para definir la mejor opción en precio, configuración y ejecución, asegurando un resultado adecuado a cada proyecto.

TLapps LUMINARIOS EUROPEOS DPS

Nuestros mejores luminarios de alta tecnología con distribución exclusiva en México y Latinoamérica. Una línea especializada en productos de gran formato hechos a base de una membrana flexible y ultraligera.

Escanea el código QR, e ingresa a nuestra versión ecológica del catálogo

Escanea el código QR, e ingresa a nuestra versión ecológica del catálogo

Escanea el código QR, e ingresa a nuestra versión ecológica del catálogo

Somos una empresa 100% mexicana especializada en iluminación y domótica, con más de 20 años de experiencia transformando espacios y mejorando la vida de nuestros clientes a través de soluciones que combinan tecnología, diseño y funcionalidad. A lo largo de nuestra trayectoria, nos hemos enfocado en ofrecer productos de iluminación y automatización que aportan eficiencia, confort, control y seguridad, siempre pensando en crear ambientes que generen bienestar y valor.

Entendemos el impacto que tiene la iluminación lineal en cada proyecto, por eso trabajamos constantemente para mantenernos a la vanguardia y ofrecer productos de calidad que sean duraderos, eficientes y que además brinden ventajas decorativas para tus espacios. Nuestro compromiso es que cada solución cumpla con los más altos estándares, respaldando la confianza que nuestros clientes depositan en nosotros.

Nos hemos especializado en ofrecer productos de máxima calidad, sometidos a pruebas de laboratorio y que cuentan con aval, revisión y confirmación de dos de las casas de certificación más importantes en México, lo que garantiza su desempeño, seguridad y confiabilidad en cada instalación.

Dentro de nuestra gama de productos podrás encontrar lo mejor en tiras LED, luminarios sumergibles, reflectores, mangueras LED, perfiles lineales, luminarios decorativos y productos retail, pensados para adaptarse a diferentes necesidades y proyectos.

DISTINTIVOS

POLONIA

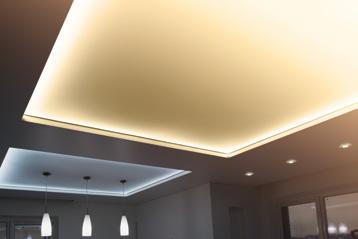

TECHOS TENSADOS

BENEFICIOS DE LA ILUMINACIÓN LINEAL

DURACIÓN

La vida útil promedio de la iluminación LED es de mínimo 35 000 horas, lo que equivale a unos 4 años de uso continuo las 24 horas del día. Sin embargo, hay lámparas LED que pueden durar hasta 100.000 horas, lo que supone más de 11 años de uso ininterrumpido.

ENERGÍA

Se estima que las luces LED consumen entre un 80% y un 90% menos de energía que las luces tradicionales. Lo que significa un gran ahorro en la factura eléctrica y una reducción de las emisiones de CO2.

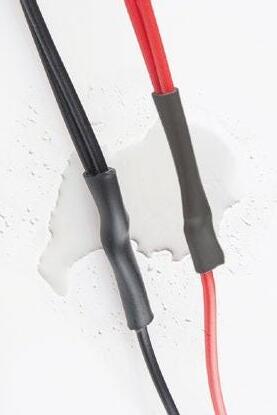

INSTALACIÓN

La instalación de iluminación LED es un proceso que requiere de algunos conocimientos básicos de electricidad y de los materiales adecuados. La iluminación LED ofrece muchas ventajas, como un menor consumo de energía, una mayor durabilidad, una mejor calidad de luz y una menor contaminación ambiental.

RESISTENCIA

La iluminación LED es de gran resistencia, no es tan frágil en contraste de los focos convencionales, ya que resisten mejor las vibraciones, los golpes, las caídas y las variaciones de temperatura. Además, los LEDs tienen una capa de material muy delgada que les permite emitir luz con muy poca energía, lo que reduce el riesgo de sobrecalentamiento y alarga su vida útil.

CALIDAD

La calidad en la iluminación LED se refiere a la capacidad de los diodos emisores de luz (LED) de producir una iluminación eficiente, duradera, versátil y ecológica. La calidad en la iluminación LED depende de varios factores, como la eficiencia energética, la vida útil, la reproducción cromática, el diseño, el control y el impacto ambiental de los LED.

LA IMPORTANCIA DEL IRC, ¿QUÉ ES?

El índice de reproducción cromática (IRC) es la medida utilizada en relación a una fuente de luz para medir su capacidad de mostrar los colores de un objeto de manera "real". Esto tomando como referencia la iluminación natural. El rango en el índice de reproducción cromática va del 0 al 100, siendo 100 el valor que corresponde a la mejor reproducción de color posible.

Las fuentes de luz con un IRC alto se usan para aplicaciones que requieren una buena percepción de los colores, como tiendas, museos, talleres o estudios. Las fuentes de luz con un IRC bajo se usan para aplicaciones que no necesitan una alta calidad de color, como alumbrado público, iluminación de

Un índice de reproducción cromática (IRC) más alto, garantiza una representación del color más precisa y una reducción de la fatiga visual.

(lm) es la potencia radiante emitida por un luminario en todo el espacio (cd) es el flujo luminoso relacionado con el ángulo sólido

(lx) es el flujo luminoso que incide sobre una superficie de referencia

CÓDIGO

TLED-168-2110/3000K

TLED-168-2110/4000K

TLED-168-2110/6000K

MENOR RANGO

Esta parte podrás encontrarla en nuestro catálogo, en la sección de tiras LED, para distinguir el índice de reproducción cromática (IRC).

FLUJO LUMINOSO

El flujo luminoso, medido en lúmenes (lm), es la potencia de radiación emitida por una luminaria. Indica la cantidad de luz que emite una fuente de radiación en todas las direcciones. Por tanto, los lúmenes de una luminaria proporcionan información sobre su luminosidad. El valor del lumen no tiene en cuenta la percepción de la luminosidad, la cual, también se ve influida por la temperatura de color y el ángulo de la fuente de luz, así como el diseño de una luminaria y la naturaleza del entorno.

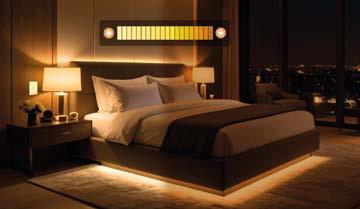

TEMPERATURA DE COLOR

Blanco Cálido

Blanco Neutro

Blanco Luz de día

LÚMENES

LUMINOSA

Esta parte podrás encontrarla en nuestro catálogo, en la sección de tiras LED, en la tabla donde especificamos lúmenes por metro.

TIPOS DE LEDS

Existen diferentes tipos de LED para distintos usos, esto es importante para resolver necesidades y gustos de lo más variados. LED es la sigla de «Light Emitting Diode» (diodo emisor de luz). Se trata de un componente semiconductor que emite luz cuando se alimenta

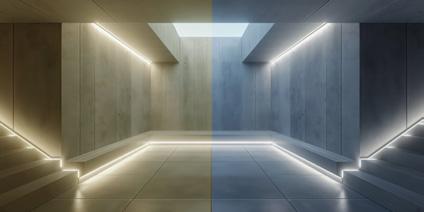

TEMPERATURA DE COLOR

Se expresa en Kelvin (K) y se define comparando su color dentro del espectro luminoso con el de la luz que emitiría un cuerpo negro calentado a una temperatura determinada. Puede variar desde tonos cálidos, como el rojo o el amarillo, hasta tonos fríos, como el azul o el blanco. La temperatura de color influye en el ambiente, la sensación y la visibilidad de los espacios iluminados con LED. Los luminarios LED son fabricados bajo una temperatura de color determinada combinando diferentes compuestos químicos.

Además, a diferencia de otros tipos de iluminación como los tubos fluorescentes, la iluminación LED no altera ni perjudica a los objetos que ilumina al no emitir radiación ultravioleta ni infrarroja.

Hay 3 principales temperaturas que se pueden distinguir de manera general:

TEMPERATURAS DE COLOR DISPONIBLES

Luz fría: alcanzando los 6500K Luz neutra: entre 4000 a 3300K Luz cálida: entre 3300 a 2700K.

Esta parte podrás encontrarla en nuestro catálogo, en la sección de tiras LED, en la tabla donde especificamos lúmenes por metro.

EFICIENCIA ENERGÉTICA

La eficiencia energética en la iluminación LED se refiere a la relación entre la energía eléctrica consumida y el flujo luminoso emitido. La eficacia de un LED, por otro lado, mide qué tan bien una fuente de luz LED produce luz visible y se expresa en lúmenes por watt (lm/W). El máximo teórico de eficacia luminosa es de 350 lm/W, lo que equivaldría al 100% de eficiencia.

La eficiencia de los LED es significativamente superior a la de otras fuentes de luz tradicionales. Aquí puedes ver una comparación:

LED vs. Incandescentes: Los LED son hasta un 90% más eficientes que las bombillas incandescentes, ya que una bombilla incandescente convierte solo alrededor del 10% de la energía en luz, el resto se pierde como calor.

LED vs. Fluorescentes: Los LED no contienen mercurio, tienen una vida útil más larga y su eficiencia no disminuye significativamente con el tiempo.

LED vs. Halógenas: A diferencia de los LED, las

CONTENIDO

Encuentra la mejor TIRA LED que se adapte según tu espacio:

TLED-90-2835

TLED-90-2835-IP44

TLED-280-2110

TLED-280-2110-IP66

TLED-COB-10W-FC

2835 SMD 2835 SMD

SMD

SMD

COB

TLED-168-2110

TLED-COB-14W-D/DUAL

TLED-COB-15W-D/RGB

TLED-COB-19W-D/CHASING

TLED-COB-18W-D/RGBW

TLED-COB-10W-DUAL/CHASING

MLED-120-28.8W-5

TLED-30-5050-RGB

TLED-30-IP68-12V/RGB

TLED-60-IP67-RGBW

SMD

COB

COB

COB

COB

COB

SMD 5050 SMD

5050 SMD

5050 SMD y 2835 SMD INTERIOR

Cada 16.7 cm

Cada 16.7 cm

Cada 2.5 cm

Cada 2.5 cm

Cada .01mm

Cada 4 cm

Cada 2.6 cm

Cada 3.15 cm

Cada 6.3 cm

Cada 7.14 cm

Cada 4.3 cm

Cada 2.5 cm

Cada 10 cm

Cada 10 cm Cada 10 cm

TIRAS FLEXIBLES DE LED DE 48 V~

Ideales para largas distancias

El sistema a 48 V~ permite una alimentación eléctrica más estable y eficiente para aplicaciones de iluminación, favoreciendo menores caídas de tensión en recorridos mayores y un mejor desempeño de los luminarios conectados. Además, ofrece una solución segura, versátil y compatible con diseños de iluminación contemporáneos, especialmente en sistemas lineales, magnéticos y arquitectónicos donde se busca precisión, uniformidad lumínica y una instalación de alto nivel.

Usa este código QR para ver cómo funciona este producto instalado.

TLED-90-2835

TIRA FLEXIBLE 90 LEDS POR METRO, 2835 SMD, INTERIOR.

TEMPERATURA DE COLOR:

Dimensiones: L 25 m | W 1.2 cm | H 0.4 cm

Corte: Cada 16.7 cm

LEDs por metro: 90 LED/m

Crecimiento Máximo: 25 metros en serie

Uso: Interior

Horas de vida: 30,000 horas

Atenuable: No

CÓDIGO

TEMPERATURA DE COLOR

TLED-90-2835/BC BC (Blanco cálido)

TLED-90-2835/BN

TLED-90-2835/LD

BN (Blanco neutro)

LD (Luz de día)

Garantía: 5 años

Controlador compatible: N/A

Alimentación: 48V

Potencia: 145 W x 25 m I 5.8 W x m

Índice de protección: IP20

IRC: >80

Ángulo de iluminación: 120º

Consulta el diagrama de conexión, más información de uso e inspiración de este producto, aquí.

Consulta el diagrama de conexión de esta tira en el glosario: pág. 86

TLED-90-2835-IP44

TIRA FLEXIBLE 90 LEDS POR METRO, 2835 SMD, EXTERIOR.

Dimensiones: L 20 m | W 1.5cm | H 0.204cm

Corte: Cada 16.7 cm

LEDs por metro: 90 LED/m

Crecimiento Máximo: 20 metros en serie

Uso: Exterior

Horas de vida: 30,000 horas

Atenuable: No

Consulta el diagrama de conexión de esta tira en el glosario: pág. 86

TEMPERATURA DE COLOR:

6500K

NEUTRO 4000K

Garantía: 3 años

CÁLIDO 3000K

Controlador compatible: N/A

Alimentación: 48V

Potencia: 116 W x 20 m I 5.8 W x m

Índice de protección: IP44

IRC: >80

Ángulo de iluminación: 120º

CÓDIGO

TLED-90-2835-IP44/BC

TLED-90-2835-IP44/BN

TLED-90-2835-IP44/LD

TEMPERATURA DE COLOR

BC (Blanco cálido)

BN (Blanco neutro)

LD (Luz de día)

BLANCO

BLANCO

LUZ DE DÍA

TIRAS FLEXIBLES

DE LED de 24V~

La opción ideal para proyectos profesionales.

A diferencia de las tiras LED domésticas comunes, los sistemas de 24V están diseñados para ofrecer una mayor estabilidad eléctrica.

Menor Caída de Voltaje: Al trabajar con un voltaje más alto, la corriente eléctrica puede viajar distancias más largas sin que la intensidad de la luz disminuya al final de la tira.

Eficiencia Energética: Al requerir menos amperaje para entregar la misma potencia, los componentes sufren menos estrés térmico.

Densidad de LEDs: Permiten colocar más diodos por metro, lo que se traduce en una línea de luz continua y uniforme, sin esos molestos "espacios" oscuros.

Usa este código QR para ver cómo funciona este producto instalado.

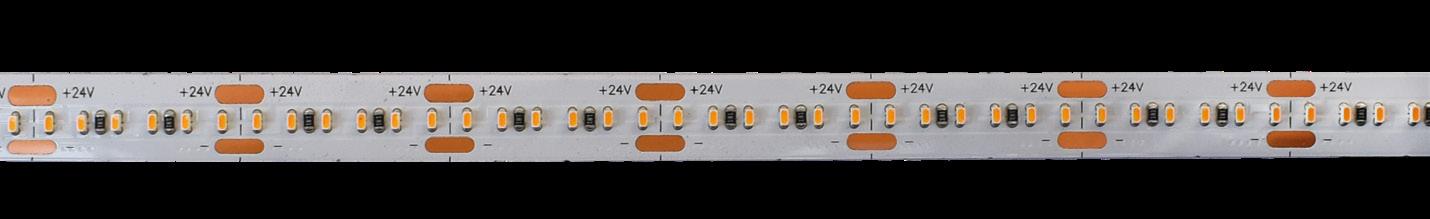

TIRA FLEXIBLE 280 LEDS POR METRO, 2110 SMD, INTERIOR.

TEMPERATURA DE COLOR:

Dimensiones: L 5 m | W 1 cm | H 0.11 cm

Corte: Cada 2.5 cm

LEDs por metro: 280 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Interior

Horas de vida: 35,000 horas

Atenuable: Sí

CÓDIGO TEMPERATURA DE COLOR

TLED-280-2110/1800K

TLED-280-2110/3000K

TLED-280-2110/4000K

TLED-280-2110/6000K

1800 K

BC (Blanco cálido)

BN (Blanco neutro)

LD (Luz de día)

Garantía: 5 años

Controlador compatible: C-DUAL-TUYA

Alimentación: 24 V

Potencia: 95 W x 5 m I 19 W x m Índice de protección: IP20

IRC: 90

Ángulo de iluminación: 120º

Consulta el diagrama de conexión de esta tira en el glosario: pág. 87

TLED-280-2110-IP66

TIRA FLEXIBLE 280 LEDS POR METRO, 2110 SMD, EXTERIOR.

TEMPERATURA DE COLOR:

Dimensiones: L 5 m | W 1.2 cm | H 0.5 cm

Corte: Cada 2.5 cm

LEDs por metro: 280 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Exterior

Horas de vida: 30,000 horas

Atenuable: Sí

Consulta el diagrama de conexión de esta tira en el glosario: pág. 88

Consulta el diagrama de conexión, más información de uso e inspiración de este producto, aquí.

Garantía: 3 años

Controlador compatible: C-DUAL-TUYA

Alimentación: 24 V

Potencia: 96 W x 5 m| 19.2 W x m

Índice de protección: IP66

IRC: >90

Ángulo de iluminación: 120º

CÓDIGO

TLED-280-2110-IP66-1800K

TLED-280-2110-IP66-BC

TLED-280-2110-IP66-BN

TLED-280-2110-IP66-LD

TEMPERATURA DE COLOR

1 800 K

BC (Blanco cálido)

BN (Blanco neutro)

LD (Luz de día)

LÚMENES POR METRO

903 lm

1500 lm

1600 lm

1600 lm

TIRA FLEXIBLE 528 LEDS POR METRO, LED COB, INTERIOR, DE LIBRE CORTE

TEMPERATURA DE

Dimensiones: L 5 m | W 0.8 cm | H 0.2 cm

Corte: Cada .01mm

LEDs por metro: 528 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Interior

Horas de vida: 50,000 horas

Atenuable: Sí

CÓDIGO

TLED-COB-10W-FC/BC

TLED-COB-10W-FC/BN

TLED-COB-10W-FC/LD

TEMPERATURA DE COLOR

BC (Blanco cálido)

BN (Blanco neutro)

LD (Luz de día)

LÚMENES POR METRO

900 lm

900 lm

900 lm

Garantía: 5 años

Controlador compatible: C-DUAL-TUYA

Alimentación: 24 V

Potencia: 50 W x 5 m | 10 W x m

Índice de protección: IP20

IRC: >90

Ángulo de iluminación: 120º

EFICACIA LUMINOSA

90lm/W

90lm/W

90lm/W

Consulta el diagrama de conexión, más información de uso e inspiración de este producto, aquí.

Consulta el diagrama de conexión de esta tira en el glosario: pág. 89

TLED-168-2110

TIRA FLEXIBLE 168 LEDS POR METRO, 2110 SMD, INTERIOR.

TEMPERATURA DE COLOR:

Dimensiones: L 5 m | W 0.4 cm | H 0.11 cm

Corte: Cada 4 cm

LEDs por metro: 168 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Interior

Horas de vida: 35,000 horas

Atenuable: Sí

Consulta el diagrama de conexión de esta tira en el glosario: pág. 90

Consulta el diagrama de conexión, más información de uso e inspiración de este producto, aquí.

Garantía: 5 años

Controlador compatible: C-DUAL-TUYA

Alimentación: 24 V

Potencia: 50 W x 5 m I 10 W x m

Índice de protección: IP20

IRC: >90

Ángulo de iluminación: 120º

CÓDIGO

TLED-168-2110/3000K

TLED-168-2110/4000K

TEMPERATURA DE COLOR

BC (Blanco cálido)

BN (Blanco neutro)

TIRA FLEXIBLE, 608 LEDS POR METRO, LED COB, INTERIOR.

TEMPERATURA DE COLOR:

Dimensiones: L 5 m | W 1 cm | H 0.2 cm

Corte: Cada 2.6 cm

LEDs por metro: 608 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Interior

Horas de vida: 50,000 horas

Atenuable: Sí

Garantía: 5 años

Controlador compatible: C-DUAL-TUYA

Alimentación: 24 V

Potencia: 70 W x 5 m I 14 W x m

Índice de protección: IP20

IRC: >90

Ángulo de iluminación: 180º

Consulta el diagrama de conexión, más información de uso e inspiración de este producto, aquí.

Consulta el diagrama de conexión de esta tira en el glosario: pág. 91

Dimensiones: L 5 m | W 1 cm | H 0.2 cm

Corte: Cada 3.15 cm

LEDs por metro: 576 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Interior

Horas de vida: 50,000 horas

Atenuable: Sí

Consulta el diagrama de conexión de esta tira en el glosario: pág. 92

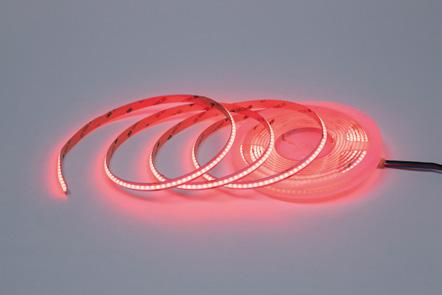

TLED-COB-15W-D/RGB

TIRA FLEXIBLE 576 LEDS POR METRO, LED COB, INTERIOR.

TEMPERATURA DE COLOR:

Garantía: 5 años

Controlador compatible: C-RGBW-TUYA

Alimentación: 24 V

Potencia: 75 W x 5 m| 15 W x m

Índice de protección: IP20

IRC: N/A

Ángulo de iluminación: 180º

Consulta el diagrama de conexión, más información de uso e inspiración de este producto, aquí.

TIRA FLEXIBLE 576 LEDS POR METRO, LED COB, INTERIOR, CHASING.

TEMPERATURA DE COLOR:

Dimensiones: L 5 m | W 1 cm | H 0.2 cm

Corte: Cada 6.3 cm

LEDs por metro: 576 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Interior

Horas de vida: 50,000 horas

Atenuable: Sí

Garantía: 5 años

Controlador compatible: SPI-16S+M16S

Alimentación: 24 V

Potencia: 95 W x 5 m I 19 W x m

Índice de protección: IP20

IRC: N/A

Ángulo de iluminación: 180º

Consulta el diagrama de conexión, más información de uso e inspiración de este

Consulta el diagrama de conexión de esta tira en el glosario: pág. 93

TLED-COB-18W-D/RGBW

TIRA FLEXIBLE 784 LEDS POR METRO, LED COB, INTERIOR.

TEMPERATURA DE COLOR:

RGB + LUZ DE DÍA 6500K

Dimensiones: L 5 m | W 1.2 cm | H 0.2 cm

Corte: Cada 7.14 cm

LEDs por metro: 784 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Interior

Horas de vida: 50,000 horas

Atenuable: Sí

Consulta el diagrama de conexión de esta tira en el glosario: pág. 94

Garantía: 5 años

Controlador compatible: C-RGBW-TUYA

Alimentación: 24 V

Potencia: 90 W x 5 m| 18 W x m

Índice de protección: IP20

IRC: N/A

Ángulo de iluminación: 180º

TLED-COB-18W-D/RGBW

TEMPERATURA DE COLOR RGBW

LÚMENES POR METRO EFICACIA

Consulta el diagrama de conexión, más información de uso e inspiración de este producto, aquí.

403 lm (solo led blanco) 73lm/W (solo led blanco)

TLED-COB-10W-DUAL/CHASING

TEMPERATURA DE COLOR:

Dimensiones: L 5 m | W 1 cm | H 0.4 cm

Corte: Cada 4.3 cm

LEDs por metro: 576 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Interior

Horas de vida: 30,000 horas

Atenuable: Sí

CÓDIGO

TLED-COB-10W-DUAL/CHASING

TEMPERATURA DE COLOR 2700k-6500k

TIRA FLEXIBLE 576 LEDS POR METRO, LED COB, DUAL CHASING, INTERIOR 850lm/m

LÚMENES POR METRO

Garantía: 2 años

Controlador compatible: C-DUAL-CHASING

Alimentación: 24 V

Potencia: 100 W x 5 m I 20 W x m

Índice de protección: IP20

IRC: 90

Ángulo de iluminación: 120º

EFICACIA LUMINOSA

Consulta el diagrama de conexión, más información de uso e inspiración de este producto, aquí.

Consulta el diagrama de conexión de esta tira en el glosario: pág. 93

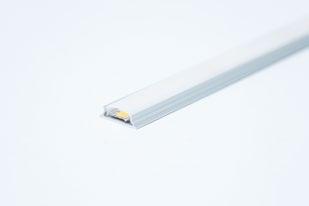

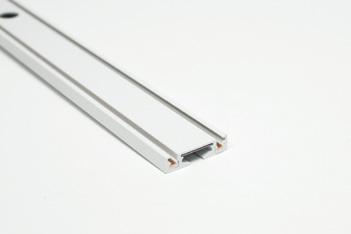

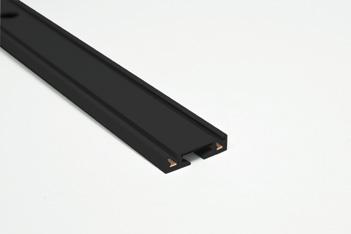

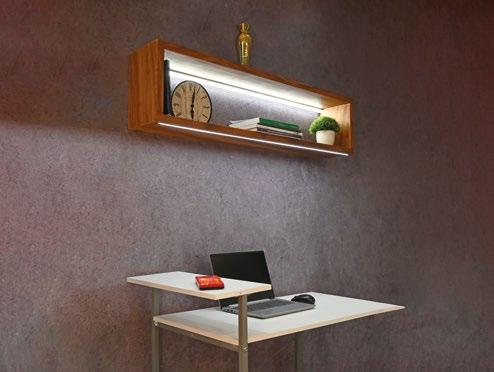

PLMX-250-1010-AL-V2

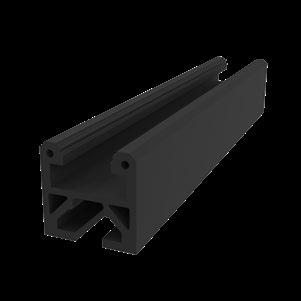

PERFIL MINIATURA CON ACCESORIOS Y TIRA INCLUIDA

Dimensiones: L 250 cm | W 1.26 cm | H 1 cm

Corte: Cada 1 mm

LEDs por metro: 130 LED/m

Crecimiento Máximo: N/A

Uso: Interior

Horas de vida: 30,000 horas

Atenuable: Sí

Controlador compatible: C-DUAL-TUYA

¡Solo instala y conecta!

Incluye: Perfil, tira, cable de alimentación, tapas y grapas.

TEMPERATURA DE COLOR:

Garantía: 1 año

Instalación: Empotrado

Alimentación: 24 V

Potencia: 16 W (por pieza)

Índice de protección: IP20

IRC: 80

Ángulo de iluminación: 120º

CÓDIGO

PLMX-250-1010-AL-V2/3000K

PLMX-250-1010-AL-V2/4000K

TEMPERATURA DE COLOR

3000K (Blanco Cálido)

4000K (Blanco Neutro)

Consulta más información de uso e inspiración de este producto, aquí.

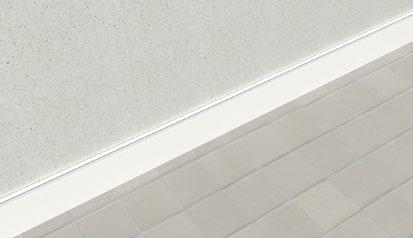

PLMX-250-1010-NEON-V2

PERFIL MINIATURA TIPO NEÓN, CON ACCESORIOS Y TIRA INCLUIDA

TEMPERATURA DE COLOR:

Dimensiones: L 250 cm | W 1.4 cm | H 1 cm

Corte: Cada 1 mm

LEDs por metro: 130 LED/m

Crecimiento Máximo: N/A

Uso: Interior

Horas de vida: 30,000 horas

Atenuable: Sí

Controlador compatible: C-DUAL-TUYA

CÓDIGO

PLMX-250-1010-NEON-V2/3000K

PLMX-250-1010-NEON-V2/4000K

Consulta más información de uso e inspiración de este producto, aquí.

TEMPERATURA DE COLOR

3000K (Blanco Cálido)

4000K (Blanco Neutro)

Garantía: 1 año

Instalación: Empotrado

Alimentación: 24 V

Potencia: 18 W (por pieza)

Índice de protección: IP20

IRC: 80

Ángulo de iluminación: 120º

LÚMENES POR METRO

¡Solo instala y conecta!

Incluye: Perfil, tira, cable de alimentación, y grapas.

EFICACIA LUMINOSA

Dimensiones: L 5 m | W 1.0 cm | H 0.2 cm

Corte: Cada 2.5 cm

LEDs por metro: 120 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Interior

Horas de vida: 30,000 horas

Atenuable: Sí

Consulta el diagrama de conexión de esta tira en el glosario: pág. 95

MLED-120-28.8W-5

TIRA FLEXIBLE 120 LEDS POR METRO, 2835 SMD, INTERIOR.

TEMPERATURA DE COLOR:

Garantía: 3 años

Controlador compatible: C-DUAL-TUYA

Alimentación: 12 V

Potencia: 140 W x 5 m I 28 W x m

Índice de protección: IP20

IRC: ≥80

Ángulo de iluminación: 120º

CÓDIGO

MLED-120-28.8W-5/BC

MLED-120-28.8W-5/LD

Consulta el diagrama de conexión, más información de uso e inspiración de este producto, aquí.

TEMPERATURA DE COLOR

BC(Blanco cálido)

LD (Luz de Día)

LÚMENES POR METRO

1632 lm

1685 lm

EFICACIA LUMINOSA

90 lm/W

101 lm/W

TLED-30-5050/RGB

TIRA FLEXIBLE 30 LEDS POR METRO, 5050 SMD, INTERIOR.

TEMPERATURA DE COLOR:

Dimensiones: L 5 m | W 1.0 cm | H 0.2 cm

Corte: Cada 10 cm

LEDs por metro: 30 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Interior

Horas de vida: 30,000 horas

Atenuable: Sí

Garantía: 5 años

Controlador compatible: C-RGBW-TUYA

Alimentación: 12 V

Potencia: 25 W x 5 m I 5 W x m

Índice de protección: IP20

IRC: N/A

Ángulo de iluminación: 120º

Consulta el diagrama de conexión, más información de uso e inspiración de este producto, aquí.

Consulta el diagrama de conexión de esta tira en el glosario: pág. 96

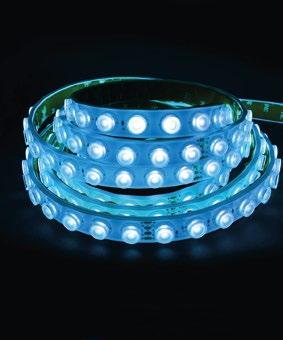

TIRA FLEXIBLE 30 LEDS POR METRO, 5050 SMD, SUMERGIBLE.

Dimensiones: L 5 m | W 1.2 cm | H 0.45 cm

Corte: Cada 10 cm

LEDs por metro: 30 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Sumergible

Horas de vida: 30,000 horas

Atenuable: SÍ

Consulta el diagrama de conexión de esta tira en el glosario: pág. 97

TEMPERATURA DE COLOR:

Garantía: 3 años

Controlador compatible: C-RGBW-TUYA

Alimentación: 12 V

Potencia: 25 W x 5 m I 5 W x m

Índice de protección: IP68

IRC: N/A

Ángulo de iluminación: 120º

Consulta el diagrama de conexión, más información de uso e inspiración de este producto, aquí.

TIRA FLEXIBLE 60 LEDS POR METRO, 5050 SMD | 2835 SMD, EXTERIOR.

TEMPERATURA DE COLOR:

Dimensiones: L 5 m | W 1.2 cm | H 0.383 cm

Corte: Cada 10 cm

LEDs por metro: 60 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Exterior

Horas de vida: 30,000 horas

Atenuable: SÍ

CÓDIGO

TLED-60-IP67-RGBW/BC

TLED-60-IP67-RGBW/LD

TEMPERATURA DE COLOR

(Blanco cálido)

Garantía: 3 años

Controlador compatible: C-RGBW-TUYA

Alimentación: 12 V

Potencia: 30 W x 5 m I 6 W x m

Índice de protección: IP67

IRC: ≥80

Ángulo de iluminación: 120º

LUMINOSA

Consulta el diagrama de conexión de esta tira en el glosario: pág. 98

GLOSARIO DE ACCESORIOS PARA TIRAS LED

TLED-COB-10W-FC-1-5PZS

Conector recto tira a tira.

Accesorio compatible con TLED-COB-10W-FC

TLED-COB-10W-FC-3-5PZS

Conector para esquinas tira a tira.

Accesorio compatible con TLED-COB-10W-FC

TLED-COB-14W-D/DUAL-1-5PZS

Conector recto tira a tira.

Accesorio compatible con TLED-COB-14W-D-DUAL

TLED-COB-14W-D/DUAL-3-5PZS

Conector para esquinas tira a tira.

Accesorio compatible con TLED-COB-14W-D-DUAL

TLED-COB-15W-D/RGB-1-5PZS

Conector tira a tira recto.

Accesorio compatible con TLED-COB-15W-D/RGB

TLED-COB-18W-D/RGBW-1-5PZS

Conector recto tira a tira.

Accesorio compatible con TLED-COB-18W-D/RGBW

TLED-COB-10W-FC-2-5PZS

Conector para tira con cable.

Accesorio compatible con TLED-COB-10W-FC

TLED-COB-10W-FC-4-5PZS

Conector en T, tira a tira.

Accesorio compatible con TLED-COB-10W-FC

TLED-COB-14W-D/DUAL-2-5PZS

Conector para tira con cable.

Accesorio compatible con TLED-COB-14W-D/DUAL

TLED-2110-24V-1

Conector de presión para tira 2110

Accesorio compatible con TLED-280-2110, TLED-280-2110-IP66

TLED-COB-15W-D/RGB-2-5PZS

Conector para tira con cable.

Accesorio compatible con TLED-COB-15W-D/RGB

TLED-COB-18W-D/RGBW-2-5PZS

Conector para tira con cable.

Accesorio compatible con TLED-COB-18W-D/RGBW

MLED-60-1

Cable con doble conector de presión para tiras 3528 SMD

Accesorio compatible con MLED-60-4.8W-5, MLED-60-IP45-127V-CD

MLED-60-4-3528

Cable con conector de presión para tiras 3528 SMD

Accesorio compatible con MLED-60-4.8W-5,MLED-60-IP68-12V

TLED-CON-H-2PCS

Set de 2 conectores para conexiones en paralelo

Accesorio compatible con MLED-60-4.8W-5,MLED-120-28.8W-5, MLED-60-IP68-5050,MLED-60-14.4W-5050,MLED-60-IP68-12V

MLED-GF-10PCS

Set de 10 grapas de plástico para todo tipo de tira flexible

Accesorio compatible con MLED-60-4.8W-5,MLED-120-28.8W-5, MLED-60-IP68-5050,MLED-60-14.4W-5050,MLED-60-IP68-12V

Controlador compatible con tiras RGB C-RGB-W-TUYA

SPI-16S+M16S

Control tira LED chasing

MLED-60-5-3528

Conector de presión para tiras 3528 SMD

Accesorio compatible con MLED-60-4.8W-5

MLED-60-2

Cable con conector de presión y terminación hembra para tiras 3528 SMD

Accesorio compatible con MLED-60-4.8W-5, MLED-60-IP68-12V

TLED-CON-T-2PCS

Set de 2 conectores para conexiones en serie

Accesorio compatible con MLED-60-4.8W-5,MLED-120-28.8W-5, MLED-60-IP68-5050,MLED-60-14.4W-5050,MLED-60-IP68-12V

MLED-60-6WP

Conector con terminación hembra-macho para tiras 3528, 5050, 2835 y módulos SMD

Accesorio compatible con MLED-60-4.8W-5, MLED-120-28.8W-5,MLED-60-IP68-5050, MLED-60-14.4W-5050, MLED-60-IP68-12V

C-DUAL-TUYA

Control de efectos para tiras duales con tiras monocromáticas y duales

T ODOS NUE S TROS P RODU CT OS P RESENTES EN :

CONTROLADORES Y DRIVERS

El cerebro y el corazón de tus tiras LED.

Para que una tira LED funcione correctamente, no basta con conectarla a la corriente de la pared. Necesita dos componentes esenciales que, aunque a veces se confunden, cumplen funciones totalmente distintas: el Driver (fuente de alimentación) y el Controlador.

El driver: la fuente de poder. Transforma la corriente alterna (AC) que sale del enchufe de tu casa (110V o 230V) en la corriente continua (DC) de bajo voltaje que necesitan los LEDs para no quemarse.

El controlador. Es el dispositivo que se intercala entre el driver y la tira LED para gestionar la intensidad, el color y los efectos.

Usa este código QR para ver cómo funciona este producto instalado.

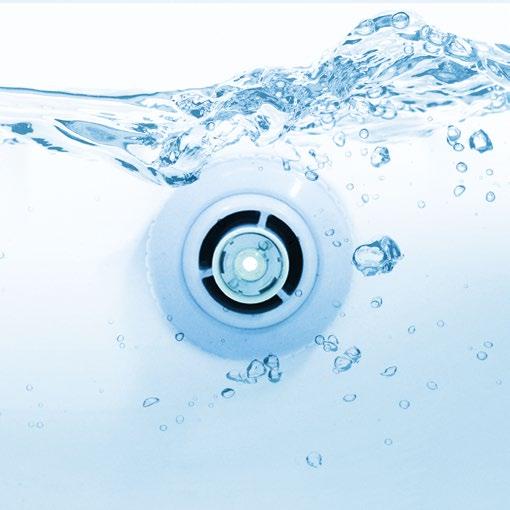

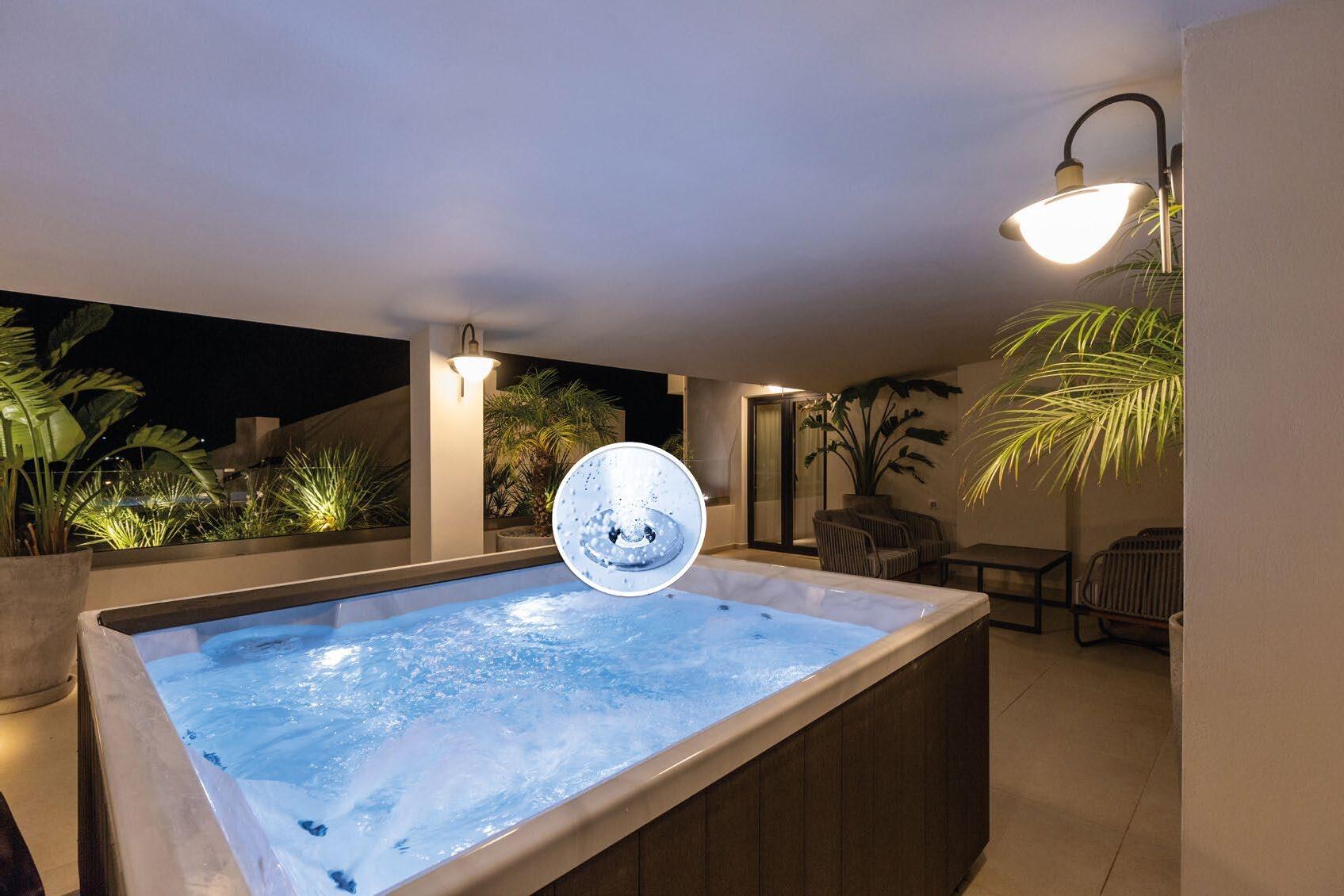

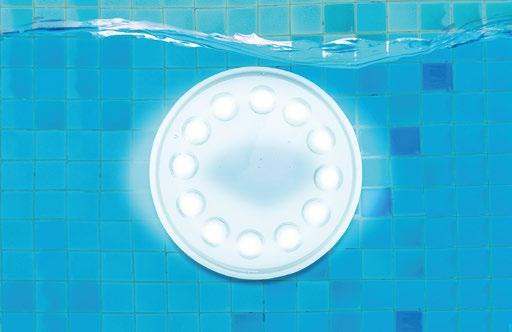

CONTROLADORES TIRAS Y LUMINARIOS ACUÁTICOS

C-DUAL-TUYA

CONTROL DE EFECTOS PARA TIRAS DUALES

Dimensiones: 8.6 cm | 2.3 cm | 4.5 cm

Uso: Interior

Garantía: 1 año

Características: Uso del sistema tuya | control para tiras LED Duales

Alimentación control remoto: (2 BATERIAS) AAA 3V

Alimentación: 12-24 V

Salida: 12V -144W   24V -288W | 6A por canal

Radio Frecuencia: 2.412 - 2.484 GHz

Distancia remota: 20 - 30 m

Índice de protección: IP20

Protocolo: WIFI TUYA | Radio frecuencia

Temperatura de operación: -20° I 60° C

Accesorios: N/A

Controlador para uso con tiras, reflectores y sumergibles

RGB - RGBW

COMPATIBLE TAMBIÉN CON:

C-DUAL-CHASING

CONTROLADOR DE EFECTOS

PARA TIRA CHASING DUAL

Dimensiones: 15 cm | 3.9 cm | 1.4cm

Uso: Interior

Garantía: 1 año

Características: Compatible con tiras

Chasing duales

Alimentación control remoto: (2 BATERIAS) AAA 3V

Alimentación: 12-24 V

Salida: 12-24 V

Radio Frecuencia: 433 MHz

Distancia remota: 10 - 20 m

Índice de protección: IP20

Protocolo: Radio frecuencia

Temperatura de operación: -20° I 60° C

Accesorios: N/A

C-RGBW-TUYA

CONTROL TIRA LED RGBW

Dimensiones: 8.5 cm | 2.25 cm | 4.5 cm

Uso: Interior

Garantía: 1 año

Características: Uso del sistema tuya | control para LED: RGB-RGBW

Alimentación control remoto: (2 BATERÍAS)

AAA 3V

Alimentación: 12-24 V 10 A Max

Salida: 12V -96W 24V -192W |

4 canales. 2 A X canal

Radio Frecuencia: 433 MHz

Distancia remota: 20 - 30 m

Índice de protección: IP20

Protocolo: WIFI TUYA | Radio frecuencia

Temperatura de operación: -20° | 60 °C

Accesorios: N/A

CONTROLADORES PARA REFLECTORES, TIRAS Y LUMINARIOS ACUÁTICOS

Para uso con TIRA CHASING

SPI-16S+M16S

CONTROL TIRA LED CHASING

Dimensiones: 13.5 cm | 3 cm | 2 cm

Uso: Interior

Garantía: 1 año

Características: Uso exclusivo de tiras digitales| se ajusta al chip de la tira led | máximo 1020 píxeles

Alimentación control remoto: CR2032 3V

Alimentación: 12 V - 24 V

Salida: 12 V - 24 I Corriente máx.: 10 A I

Potencia: 12V( 0 - 120 W ), 24V( 0-240W)

Potencia: 0-120 W

Radio Frecuencia: 2.4 GHz

Distancia remota: 15 m

Índice de protección: IP20

Protocolo: Radio Frecuencia

Temperatura de operación: - 30° I 55° C

SR-3001

REPETIDOR DE SEÑAL PARA TIRAS FLEXIBLES LED

Dimensiones: 17.8 cm | 4.6 cm | 2.2 cm Interior 1 año

Características: Repetidor de señal de controlador para tiras monocromáticas o RGBW

Alimentación: 12 - 24 V | 180 W

Salida: 12 V (240 W ) - 24 V (480W) I 4 Ch X 5A

Índice de protección: IP20

Temperatura de operación: -30° C | 55° C

CON UN REPETIDOR DE SEÑAL, AMPLIFICA EFECTOS DINÁMICOS EN TIRAS MONOCROMÁTICAS O RGB

DMX PARA REFLECTORES, TIRAS Y

SR-2812-US3

CONTROL TIRAS LED RGBW DMX512

Dimensiones: 7.5 cm | 12 cm | 3.12 cm

Uso: Interior

Garantía: 1 año

Características: Controlador para dispositivos DMX512

Alimentación: 100 - 240 V~ I 60 Hz

Salida: Señal de salida DMX512

Índice de protección: IP20

Protocolo: DMX512

Temperatura de operación: -20° C | 50° C

SR-2834B-DMX

PANEL TOUCH CONTROL TIRAS LED DUAL Y MONOCROMÁTICAS, CONTROL DMX512

Dimensiones: 7.5 cm | 12 cm | 3.12 cm

Uso: Interior

Garantía: 1 año

Características: Panel touch de control dispositivos DMX512

Alimentación: 100 - 277 V~ | 60 Hz

Salida: Señal de salida DMX512

Índice de protección: IP20

Protocolo: DMX512

Temperatura de operación: 0 ° C | 40° C

SR-2102B

DECODIFICADOR PROTOCOLO DMX512 PARA LUMINARIOS RGBW

Dimensiones: 18 cm | 7.3 cm | 3.8 cm

Uso: Interior y exterior

Garantía: 1 año

Características: Decodificador para señales DMX512

Alimentación: 12 - 24 V

Salida: 12 V ( 240 W ) - 24 V (480 W) 4 Ch X 5 A) | corriente máxima 20 A

Índice de protección: IP67

Protocolo: DMX512

Temperatura de operación: -20° C | 50° C

DRIVERS DE VOLTAJE

CONSTANTE PARA PRODUCTOS DE 12 V

DRIVERLED-12V-25W-PR-S

DRIVER 12 V DC, 25 WATTS, IP20 USO INTERIOR, PROYECTOS

Dimensiones: 8.5 cm | 5.7 cm | 3.3 cm

Uso: Interior

Conmutador de voltaje: 100-130/200-277 V~ conmutación automática

Enfriamiento: Convección natural (ventilador no incluido)

Alimentación: 100 - 130 / 200-277 V~ |

60 Hz | 0.48 - 0.24 A

Salida: 12 V | 25 W | 2 A

Potencia: 25 W

Termoprotegido: No

Índice de protección: IP20

Protección de sobrecarga: 105 % - 150%

Protección de corto circuito: Reinicia una vez retirada la falla

Eficiencia: 81%

DRIVERLED-12V-150W-PR-S

DRIVER 12 V DC, 150 WATTS, IP20 USO INTERIOR, PROYECTOS

Dimensiones: 19.9 cm | 9.8 cm | 4.2 cm

Uso: Interior

Conmutador de voltaje: 100 - 130 / 200 - 277 V~ conmutación manual

Enfriamiento: Convección natural (ventilador no incluido)

Alimentación: 100 - 130 / 200-277 V~ |

60 Hz | 3.33 - 1.62 A

Salida: 12 V | 150 W | 12.5 A

Potencia: 150 W

Termoprotegido: No

Índice de protección: IP20

Protección de sobrecarga: 105 % - 150%

Protección de corto circuito: Reinicia una vez retirada la falla Eficiencia: 83.5%

DRIVERLED-12V-60W-PR-S

DRIVER 12 V DC, 60 WATTS, IP20 USO INTERIOR, PROYECTOS

Dimensiones: 16 cm | 4 cm | 3.2 cm

Uso: Interior

Conmutador de voltaje: 100-130/200-277 V~ conmutación automática

Enfriamiento: Convección natural (ventilador no incluido)

Alimentación: 100 - 130 / 200-277 V~ |

60 Hz | 1.08 - 0.515 A

Salida: 12 V | 60 W | 5 A

Potencia: 60 W

Termoprotegido: No

Índice de protección: IP20

Protección de sobrecarga: 105 % - 150%

Protección de corto circuito: Reinicia una vez retirada la falla Eficiencia: 85%

DRIVERLED-12V-100W-PR-S

DRIVER 12 V DC, 100 WATTS, IP20 USO INTERIOR, PROYECTOS

Dimensiones: 15.9 cm | 9.8 cm | 4.2 cm

Uso: Interior

Conmutador de voltaje: 100-130/200-277 V~ conmutación automática

Enfriamiento: Convección natural (ventilador no incluido)

Alimentación: 100-130/200-277 V~ |

60 Hz I 1.93 - 0.88 A

Salida: 12 V | 100 W | 8.5 A

Potencia: 100 W

Termoprotegido: No

Índice de protección: IP20

Protección de sobrecarga: 105 % - 150%

Protección de corto circuito: Reinicia una vez retirada la falla Eficiencia: 84.5%

DRIVERLED-12V-200W-PR-S

DRIVER 12 V DC, 200 WATTS, IP20 USO INTERIOR, PROYECTOS

Dimensiones: 19.9 cm | 9.8 cm | 4.2 cm

Uso: Interior

Conmutador de voltaje: 100 - 130 / 200-277 V~ conmutación manual

Enfriamiento: Convección natural (ventilador no incluido)

Alimentación: 100 - 130 / 200-277 V~ | 60 Hz |

7.82 - 3.9 A

Salida: 12 V | 200 W | 16.5 A

Potencia: 200 W

Termoprotegido: No

Índice de protección: IP20

Protección de sobrecarga: 105 % - 150%

Protección de corto circuito: Reinicia una vez retirada la falla

Eficiencia: 87%

DRIVERLED-12V-360W-PR-S

DRIVER 12 V DC, 360 WATTS, IP20 USO INTERIOR, PROYECTOS

Dimensiones: 21.5 cm | 11.2 cm | 5 cm

Uso: Interior

Conmutador de voltaje: 100 - 130 / 200-277 V~ conmutación manual

Enfriamiento: Convección forzada (ventilador incluido)

Alimentación: 100-130/200-277 V~ | 60 Hz I

5.45 - 2.75 A

Salida: 12 V | 360 W | 30 A

Potencia: 360 W

Termoprotegido: No

Índice de protección: IP20

Protección de sobrecarga: 105 % - 150%

Protección de corto circuito: Reinicia una vez retirada la falla

Eficiencia: 82.5%

DRIVERS PARA INTERIOR DE VOLTAJE CONSTANTE PARA PRODUCTOS DE 12 V

DRIVERLED-12V-36W-IP67-O

DRIVER 12 V DC, 36 WATTS, IP67 USO EXTERIOR, PROYECTOS

Dimensiones: 15 cm | 4.4 cm | 3.2 cm

Uso: Exterior

Conmutador de voltaje: 85 - 265 V~ conmutación automática

Enfriamiento: Convección natural (ventilador no incluido)

Alimentación: 85 - 265 V ~ | 60 Hz | 0.49 - 0.16 A

Salida: 12 V | 36 W | 3 A

Potencia: 36 W

Termoprotegido: Sí

Índice de protección: IP67

Protección de sobrecarga: 110%

Protección de corto circuito: Reinicia una vez retirada la falla

Eficiencia: 85 % | 91 %

DRIVERLED-12V-100W-IP67-O

DRIVER, 12 V DC, 100 WATTS, IP67 USO EXTERIOR, PROYECTOS

Dimensiones: 18.6 cm | 6.8 cm | 3.9 cm

Uso: Exterior

Conmutador de voltaje: 85 - 265 V~ conmutación automática

Enfriamiento: Convección natural (ventilador no incluido)

Alimentación: 85 - 265 V ~ | 60 Hz | 1.38 - 0.44 A

Salida: 12 V | 100W | 8.33 A

Potencia: 100 W

Termoprotegido: Sí Índice de protección: IP67

Protección de sobrecarga: 110%

Protección de corto circuito: Reinicia una vez retirada la falla

Eficiencia: 85 % | 91 %

DRIVERLED-12V-480W-PR-S

DRIVER 12 V DC, 480 WATTS, IP20 USO INTERIOR, PROYECTOS

Dimensiones: 24.1 cm | 12.3 cm | 6.6 cm

Uso: Interior

Conmutador de voltaje: 100 - 130 / 200-277 V~ conmutación manual

Enfriamiento: Convección forzada (ventilador incluido)

Alimentación: 100-130/200-277 V~ | 60 Hz I 7.141 - 4.57 A

Salida: 12 V | 480 W | 40 A

Potencia: 480 W

Termoprotegido: No

Índice de protección: IP20

Protección de sobrecarga: 105 % - 150%

Protección de corto circuito: Reinicia una vez retirada la falla

Eficiencia: 87%

DRIVERLED-12V-200W-IP67-O

DRIVER, 12 V DC, 200 WATTS, IP67 USO EXTERIOR, PROYECTOS

Dimensiones: 24 cm | 7 cm | 4 cm

Uso: Exterior

Conmutador de voltaje: 85 - 265 V~ conmutación automática

Enfriamiento: Convección natural (ventilador no incluido)

Alimentación: 85 - 265 V ~ | 60 Hz | 2.77 - 0.89 A

Salida: 12 V | 200 W | 16.7 A

Potencia: 200 W

Termoprotegido: Sí

Índice de protección: IP67

Protección de sobrecarga: 110%

Protección de corto circuito: Reinicia una vez retirada la falla

Eficiencia: 85 % | 91 %

*Totalmente sellado, protegido contra polvo. Protegido contra efectos de inmersión temporal.

DRIVERS DE VOLTAJE

DRIVERLED-24V-120W-PR-S

DRIVER, 24 V DC, 120 WATTS, IP20 USO INTERIOR, PROYECTOS

Dimensiones: 19.9 cm | 9.8 cm | 4.2 cm

Uso: Interior

Conmutador de voltaje: 100 - 130 / 200 - 277 V~ conmutación manual

Enfriamiento: Convección natural (ventilador no incluido)

Alimentación: 100 - 130 / 200 - 277 V~ | 60 Hz | 2.5 - 1.235 A

Salida: 24 V | 120 W | 5 A

Potencia: 120 W

Termoprotegido: No

Índice de protección: IP20

Protección de sobrecarga: 105 % - 150%

Protección de corto circuito: Reinicia una vez retirada la falla

Eficiencia: 86%

DRIVERLED-24V-100W-DIM

DRIVER 24 V DC, 100 WATTS, IP20 USO INTERIOR, PROYECTOS

Dimensiones: 23 cm | 5 cm | 3 cm

Uso: Interior

Conmutador de voltaje: N/A

Enfriamiento: Convección natural

Alimentación: 110-130 V~ |50-60Hz| 0.91 - 0.78 A

Salida: 24 V | 100 W | 4.16 A

Potencia: 100W

Termoprotegido: Sí

Índice de protección: IP20

Protección de sobrecarga: 120%

Protección de corto circuito:

Reinicia una vez retirada la falla

Eficiencia: 85%

CONSTANTE PARA PRODUCTOS DE 24 V

DRIVERLED-24V-180W-PR-S

DRIVER 24 V DC, 180 WATTS, IP20 USO INTERIOR, PROYECTOS

Dimensiones: 19.9 cm | 9.8 cm | 4.2 cm

Uso: Interior

Conmutador de voltaje: 100 - 130 / 200 - 277 V~ conmutación manual

Enfriamiento: Convección natural (ventilador no incluido)

Alimentación: 100 - 130 / 200 - 277 V~ | 60 Hz | 5.8 - 2.95 A

Salida: 24 V | 180 W | 7.5 A

Potencia: 180 W

Termoprotegido: No

Índice de protección: IP20

Protección de sobrecarga: 105 % - 150%

Protección de corto circuito: Reinicia una vez retirada la falla

Eficiencia: 84.5%

NUEVOS DRIVERS ATENUABLES PARA PRODUCTOS DE 24 V

DRIVERLED-24V-200W-DIM

DRIVER 24 V DC, 200 WATTS, IP20 USO INTERIOR, PROYECTOS

Dimensiones: 28.7 cm | 5 cm | 3 cm

Uso: Interior

Conmutador de voltaje: N/A

Enfriamiento: Convección natural

Alimentación: 110-130 V~ | 50-60Hz | 2.05 - 2.01 A

Salida: 24 V | 200 W | 8.3 A

Potencia: 200 W

Termoprotegido: Si

Índice de protección: IP20

Protección de sobrecarga: 120%

Protección de corto circuito: Reinicia una vez retirada la falla

Eficiencia: 88%

DRIVERLED-24V-360W-PR-S

DRIVER 24 V DC, 360 WATTS, IP20 USO INTERIOR, PROYECTOS

Dimensiones: 21.5 cm | 11.2 cm | 5 cm

Uso: Interior

Conmutador de voltaje: 100 - 130 / 200-277 V~ conmutación manual

Enfriamiento: Convección forzada (ventilador incluido)

Alimentación: 100 - 130 / 200 - 277 V~ | 60 Hz | 6.5 - 4 A

Salida: 24 V | 360 W | 15 A

Potencia: 360 W

Termoprotegido: No

Índice de protección: IP20

Protección de sobrecarga: 105 % - 150%

Protección de corto circuito: Reinicia una vez retirada la falla

Eficiencia: 86.5%

DRIVERS ATENUABLES QUE FUNCIONAN CON DOS MÉTODOS DE ATENUACIÓN: FASE Y 0-10V, CON MAYOR CAPACIDAD A LOS ACTUALES.

DRIVERS PARA EXTERIOR DE VOLTAJE CONSTANTE PARA PRODUCTOS DE 24 V

DRIVER 24 V DC, 36 WATTS, IP67 USO EXTERIOR, PROYECTOS

Dimensiones: 15 cm | 4.4 cm| 3.2 cm

Uso: Exterior

Conmutador de voltaje: 85 - 265 V~ conmutación automática

Enfriamiento: Convección natural (ventilador no incluido)

Alimentación: 85-265 V~ | 60 Hz I

0.49 - 0.16 A

Salida: 24 V | 36 W | 1.5 A

Potencia: 36 W

Termoprotegido: Sí

Índice de protección: IP67

Protección de sobrecarga: 110%

Protección de corto circuito: Reinicia una vez retirada la falla Eficiencia: 85 % | 91 % *Totalmente sellado, protegido contra

DRIVERLED-24V-36W-IP67-O

DRIVERLED-24V-100W-IP67-O

DRIVER, 24 V DC, 100 WATTS, IP67 USO EXTERIOR, PROYECTOS

Dimensiones: 18.6 cm | 6.8 cm| 3.9 cm

Uso: Exterior

Conmutador de voltaje: 85 - 265 V~ conmutación automática

Enfriamiento: Convección natural

(ventilador no incluido)

Alimentación: 85 - 265 V ~ | 60 Hz |

1.38 - 0.44 A

Salida: 24 V | 100 W | 4.17 A

Potencia: 100 W

Termoprotegido: Sí

Índice de protección: IP67

Protección de sobrecarga: 110%

Protección de corto circuito: Reinicia una vez retirada la falla Eficiencia: 85 % | 91 %

DRIVERS DE VOLTAJE

CONSTANTE PARA PRODUCTOS DE 48 V

DRIVERLED-48V-360W-PR-S

DRIVER 48 V DC, 360 WATTS, IP20 USO INTERIOR, PROYECTOS

Dimensiones: 21.5 cm | 11.2 cm | 5 cm

Uso: Interior

Conmutador de voltaje: 100 - 130 / 200-277 V~ conmutación manual

Enfriamiento: Convección forzada (ventilador incluido)

Alimentación: 100-130/200-277 V~ | 60 Hz I 6.5 - 4 A

Salida: 48 V | 360W | 7.5 A

Potencia: 360 W

Termoprotegido: No

Índice de protección: IP20

Protección de sobrecarga: 105 % - 150%

Protección de corto circuito: Reinicia una vez retirada la falla

Eficiencia: 86.5%

DRIVERLED-24V-200W-IP67-O

DRIVER 24 V DC, 200 WATTS, IP67 USO EXTERIOR, PROYECTOS

Dimensiones: 24 cm | 7 cm | 4 cm

Uso: Exterior

Conmutador de voltaje: 85 - 265 V~ conmutación automática

Enfriamiento: Convección natural (ventilador no incluido)

Alimentación: 85 - 265 V ~ | 60 Hz |

2.77 - 0.89 A

Salida: 24 V | 200 W | 8.33 A

Potencia: 200 W

Termoprotegido: Sí

Índice de protección: IP67

Protección de sobrecarga: 110 %

Protección de corto circuito: Reinicia una vez retirada la falla Eficiencia: 85 % | 91 %

DRIVERLED-48V-360W-IP67

DRIVER 48 V DC, 360 WATTS, IP67 USO EXTERIOR, PROYECTOS

Dimensiones: 22 cm | 6.2 cm | 2.9 cm

Uso: Exterior

Conmutador de voltaje: 100 - 265 V~ conmutación automática

Enfriamiento: Convección natural

Alimentación: 100-265V~ / 60Hz | 4.287 - 1.497 A

Salida: 48 V | 360 W | 7.5 A

Potencia: 360 W

Termoprotegido: Si

Índice de protección: IP67

Protección de sobrecarga: 105%

Protección de corto circuito: Reinicia una vez retirada la falla

Eficiencia: 92%

PERFILES LINEALES DE ALUMINIO

Con nuestros perfiles de aluminio, transforma la iluminación en una pieza clave del diseño arquitectónico. Convierte muros, techos y mobiliario en fuentes de luz continuas y sin sombras.

PLMX-250-0809-AL

PLMX-250-1010-AL

PLMX-250-1818U-AL

PLMX-250-1913A-AL

PLMX-250-1429-AL

PLMX-250-2613-AL

PLMX-250-2212D-AL

PLMX-250-1806-AL

PLMX-250-8452-AL

Usa este código QR para ver cómo funciona este producto instalado.

DIMENSIONES

PERFIL MINIATURA PARA MOLDURA.

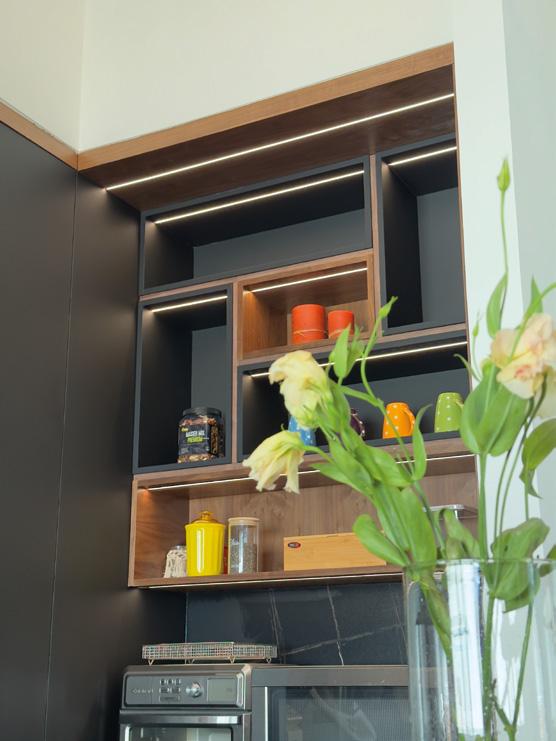

Este perfil es el ideal para empotrar en molduras y muebles de madera, logrando detalles finos. Posee un diseño elegante y delgado, ideal para aplicaciones decorativas. PLMX-250-0809-AL

TERMINADO

INSTALACIÓN EMPOTRADO

Incluye juego de tapas Incluye juego de grapas

¡Incluye un juego de tapas, y cubierta!

Consulta más información de uso e inspiración de este producto, aquí.

PLMX-250-1010-AL

KIT DE PERFIL LINEAL MINIATURA PARA MUEBLES CON CUBIERTA AJUSTABLE.

DIMENSIONES

Juego de grapas para perfil de empotrar Terminado: Acero

TERMINADO

de accesorios para perfil PLMX-250-1010-AL

Juego de tapas fin para perfil Cable de alimentación Terminado: Plástico

La gran ventaja de este perfil se encuentra en que puede caber en espacios reducidos, por lo cual tenemos áreas infinitas para su uso. Tiene un tipo de Iluminación angular de trabajo o de detalle. Podemos potenciar su uso con la amplia variedad de tiras LED disponibles para este perfil. Cubierta RECTA Cubierta INCLINADA

¡Incluye un juego de tapas, grapas y cubierta!

Consulta más información de uso e inspiración de este producto, aquí.

DIMENSIONES

PLMX-250-1818U-AL

PERFIL LINEAL PARA ESQUINA DE ALUMINIO EN COLOR ALUMINIO

El tamaño de este perfil lo hace ideal para instalarse en muebles o estructuras discretas, pero sobre todo para colocarse en esquinas donde se requiera una iluminación mesurada. Ideal en el diseño de interiores, mobiliario e iluminación ambiental.

PLMX-250-1818D-KIT

Kit de accesorios para perfil PLMX-250-1818U INCLUYE:

Juego de grapas para perfil sobrepuesto

Terminado: Acero

INSTALACIÓN SOBREPUESTA

Juego de tapas fin para perfil de empotrar

Terminado: Plástico

Consulta más información de uso e inspiración de este producto, aquí.

¡Incluye un juego de tapas, grapas y cubierta!

DIMENSIONES

PLMX-250-1913A-AL

KIT DE PERFIL LINEAL PARA SOBREPONER EN COLOR ALUMINIO

El tamaño y sus características permiten que este perfil pueda conectarse de diferentes maneras para formar figuras.

PLMX-ACC-SP-LG

Accesorio para suspender perfil ligero

¡Diseño mejorado!

PLMX-250-1

Accesorio de conexión recto Terminado: Metal

ACCESORIOS

PARA PERFIL

*Estos accesorios se adquieren por separado.

PLMX-250-2

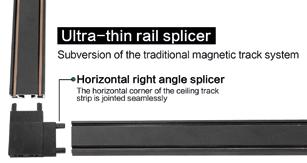

Accesorio de conexión a 90° horizontal Terminado: Metal

PLMX-250-3

Accesorio de conexión a 90° vertical Terminado: Metal

INSTALACIÓN SOBREPUESTA

Consulta más información de uso e inspiración de este producto, aquí.

DIMENSIONES

PLMX-250-1429-AL

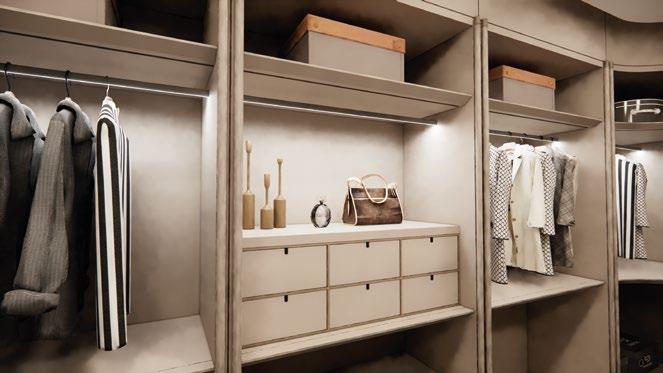

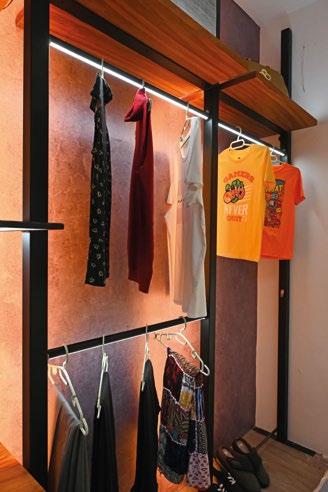

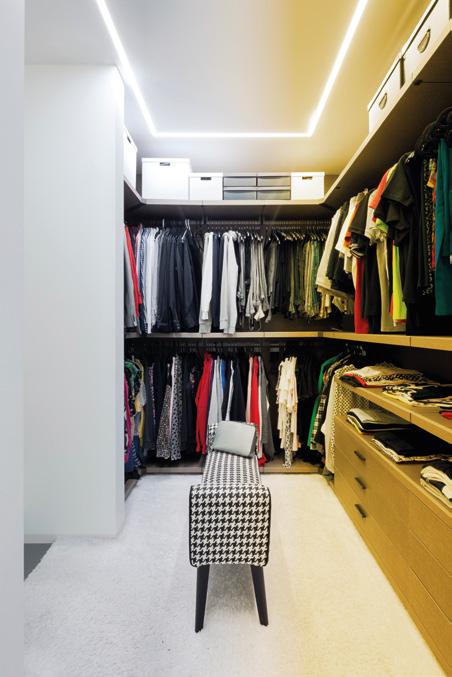

KIT DE PERFIL LINEAL PARA CLOSET CON ACCESORIOS.

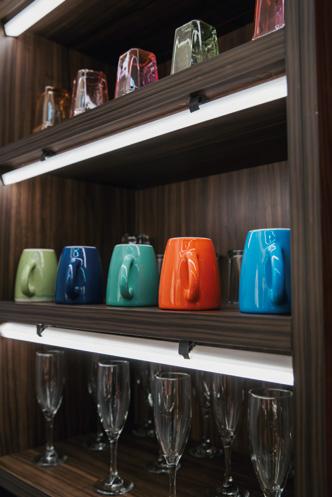

Este perfil está diseñado como soporte para colgar prendas idealmente dentro de un clóset e iluminar a la vez. Brinda una extraordinaria iluminación vanguardista y funcional. Se puede instalar con sensor para encendido y apagado.

PLMX-250-1429-KIT

Kit de accesorios para perfil PLMX-250-1429-AL INCLUYE:

INSTALACIÓN SOBREPUESTA

Juego de soportes para perfil sobrepuesto

Terminado: Acero

Juego de tapas fin para perfil sobrepuesto

Terminado: Plástico

DIMENSIONES W

PLMX-250-1A-G

Juego de tapas para perfil para cubierta A en gris

Terminado: Nilon gris

¡Diseño mejorado!

PLMX-250-1

Accesorio de conexión recto Terminado: Metal

¡Incluye un juego de tapas y grapas!

PLMX-250-2613-AL

PERFIL LINEAL DE ALUMINIO PARA EMPOTRAR EN COLOR ALUMINIO

Perfil para colocar una tira LED, lo que proporciona una aplicación elegante y minimalista a tus espacios. Ideal para una instalación discreta en diversas superficies.

MATERIAL

ALUMINIO

*Más acabados disponibles

TERMINADO

ACCESORIOS PARA PERFIL

*Estos accesorios se adquieren por separado.

PLMX-250-2

Accesorio de conexión a 90° horizontal Terminado: Metal

PLMX-250-3

Accesorio de conexión a 90° vertical Terminado: Metal

PLMX-250-4

Accesorio de conexión a 45° horizontal Terminado: Metal

PLMX-250-5

Accesorio de conexión a 45° vertical Terminado: Metal

INSTALACIÓN EMPOTRADO

DIMENSIONES

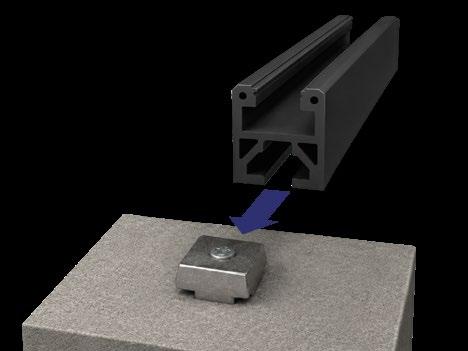

PLMX-250-2212D-AL

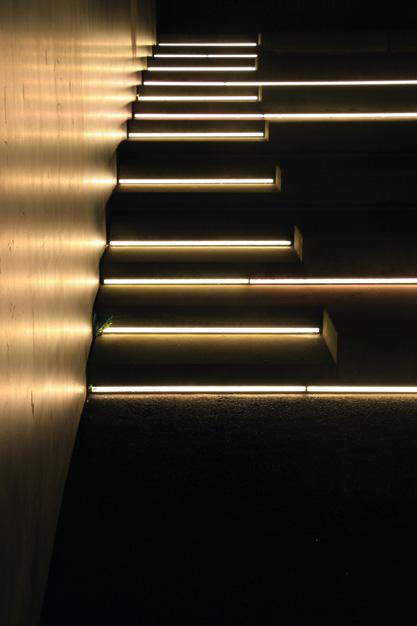

PERFIL LINEAL DE ALUMINIO PARA EMPOTRAR EN PISO EN COLOR ALUMINIO

Este perfil posee alta resistencia a la intemperie y al tránsito peatonal. Su diseño permite empotrarse a nivel de piso y cuenta con un difusor de especial densidad y alta resistencia, que además crea una perfecta distribución lumínica y alto confort visual.

Kit de accesorios para perfil PLMX-250-2212D-AL INCLUYE: PLMX-250-2212-KIT

Juego de soportes para perfil sobrepuesto

Terminado: Plástico

INSTALACIÓN EMPOTRADO

PLMX-250-2212-2

Juego de 3 grapas de sujeción para perfil 2212

Terminado: PVC

Consulta más información de uso e inspiración de este producto, aquí.

*Sellado necesario con silicón para uso exterior

TLED-280-2110-IP66

*Tira para uso exterior sugerida por ser IP66 (No incluida), pág. 13

¡Incluye un juego de tapas y cubierta!

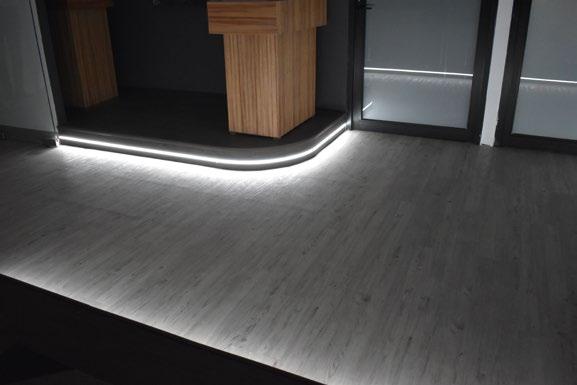

PLMX-250-1806-AL

PERFIL LINEAL DE ALUMINIO FLEXIBLE EN COLOR ALUMINIO

La característica principal de este perfil es su flexibilidad, se puede ajustar a cualquier forma curva con un radio mínimo de 6 pulgadas, se puede doblar fácilmente con la mano o con herramientas para lograrlo, pues es bastante sencillo.

FLEXIBLE RECTO

USO

PLMX-250-1806-1-KIT

Kit de accesorios para perfil PLMX-250-1806 INCLUYE:

Juego de 4 grapas para perfil sobrepuesto

Terminado: Acero

Juego de 2 tapas fin para perfil sobrepuesto

Terminado: Plástico

INSTALACIÓN EMPOTRADO

¡Incluye un juego de tapas, grapas y cubierta!

Consulta más información de uso e inspiración de este producto, aquí.

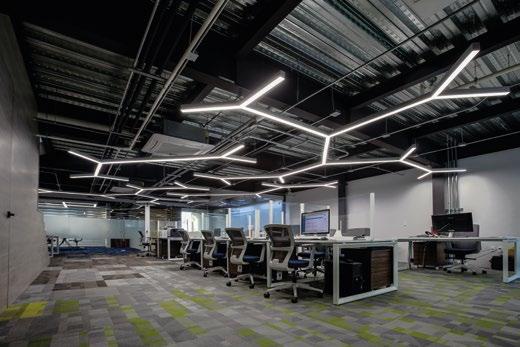

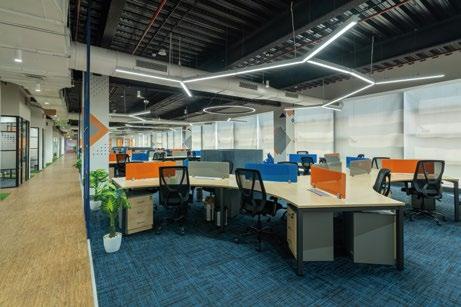

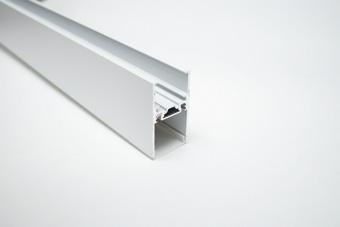

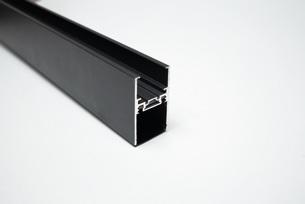

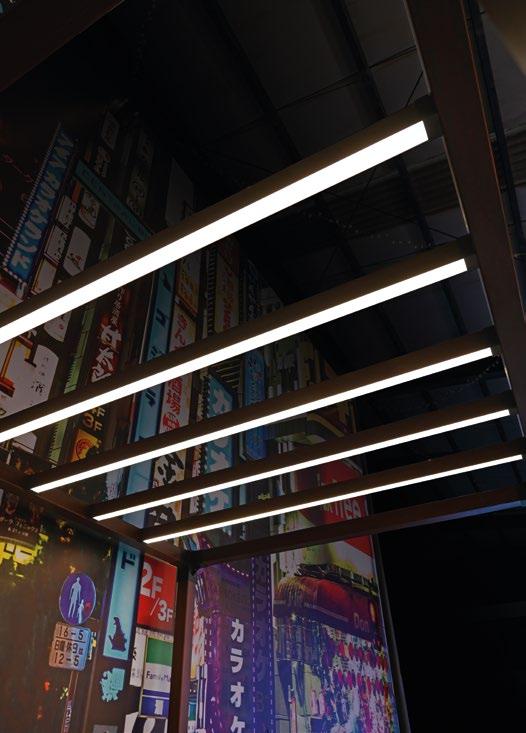

PLMX-250-8452

PERFIL LINEAL MULTIUSOS

Este perfil lineal lo clasificamos como multiusos debido a que se puede empotrar, suspender y sobreponer. Perfecto para crear figuras que armonicen con nuestros espacios e iluminen de manera eficiente y vanguardista.

Consulta más información de uso e inspiración de este producto, aquí. DIMENSIONES

TERMINADO ALUMINIO Y NEGRO

ACCESORIOS

*Estos accesorios se adquieren por separado.

PLMX-250-8452-ACC-UA

Accesorio para perfil multiusos para generar pérgolas

PLMX-250-8452-1-G

Juego de tapas para perfil multiusos en color gris

¡Diseño mejorado!

PLMX-250-8452-4

Accesorio de unión para perfil multiusos a 180°

PLMX-ACC-SP

Accesorio para suspender perfil

PLMX-250-8452-5

Accesorio de unión para perfil multiusos a 90°

PLMX-250-8452-EM

Accesorio para empotrar perfil lineal multiusos

¡Diseño mejorado!

PLMX-250-8452-6

Accesorio de unión para perfil multiusos a 60°

PLMX-250-8452-7

Accesorio de unión para perfil multiusos a 45°

PLMX-250-8452-10

Accesorio de unión para perfil multiusos a 60° en vertical

PLMX-250-8452-8

Accesorio de unión para perfil multiusos a 30°

PLMX-250-8452-9

Accesorio de unión para perfil multiusos a 90° en vertical

Vista inferior recomendada

PLMX-250-8452-C1

Cubierta completa para perfil multiusos

PLMX-250-8452-C2

Cubierta antideslumbrante para perfil multiusos

CUBIERTAS COMPATIBLES

*Se adquieren por separado.

PLMX-250-8452-C1-N

Cubierta completa para perfil multiusos en negro

PLMX-250-8452-C2-N

Cubierta antideslumbrante para perfil multiusos en negro

TERMINADOS

*Las imágenes que se muestran aquí pueden tener una ligera variación con la versión original.

Aluminio

PLMX-250-8452-AL Negro

PLMX-250-8452-NG

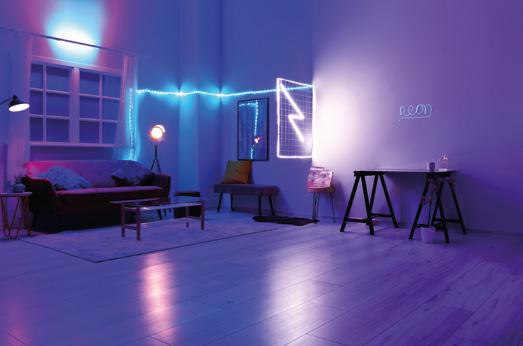

PERFILES LINEALES DE PLÁSTICO

Nuestra colección está diseñada para integrarse de forma natural en techos, muros y mobiliario, creando perímetros de luz pura que definen volúmenes y guían el recorrido visual. Con una selección de perfiles rígidos para trazos estructurales y soluciones flexibles para contornos orgánicos, ofrecemos la libertad creativa necesaria para convertir cualquier superficie en una pieza de diseño funcional.

FLEXIBLE TIPO NEÓN VERTICAL

FLEXIBLE TIPO NEÓN HORIZONTAL

INTERIOR/EXTERIOR

INTERIOR/EXTERIOR

INTERIOR/EXTERIOR

INTERIOR/EXTERIOR

INTERIOR/EXTERIOR

Usa este código QR para ver cómo funciona este producto instalado.

DIMENSIONES

PLMX-500-1616-NEON-V-2

Grapa tipo riel para perfil plástico flexible verticalmente con acabado neón

Terminado: Aluminio satinado

Cantidad: 1 grapa (de 1 m) 2 tornillos

PLMX-500-1616-NEON-V

PERFIL PLÁSTICO FLEXIBLE VERTICALMENTE CON ACABADO NEÓN

Este perfil está hecho de plástico de gel sílica, lo cual le permite ser flexionado hasta 50 cm de diámetro. El diseño de este perfil brinda una iluminación vertical por la proyección de la luz que viene de la parte frontal. Además está diseñado para difuminar la luz de la tira de LED generando un efecto neón.

TERMINADO

BLANCO Y MILKY

PLMX -500-1616-NEON-V-1

Grapa para perfil plástico flexible verticalmente con acabado neón

Terminado: Aluminio satinado

Cantidad: 5 grapas

Tira LED Perfil

La luz se proyecta al exterior o lateral

CUBIERTA

N/A

USO

INTERIOR Y EXTERIOR

ACCESORIOS PARA PERFIL

*Estos accesorios se adquieren por separado.

PLMX-500-1616-NEON-V-3

Juego de tapas finales para perfil plástico flexible verticalmente con acabado neón

Terminado: Silicón Cantidad: 2 piezas

FUENTE DE LUZ TIRA LED 10 mm de PCB (No incluida)

INSTALACIÓN SOBREPUESTA

Consulta más información de uso e inspiración de este producto, aquí.

PLMX-500-2020-NEON-H

PERFIL PLÁSTICO FLEXIBLE HORIZONTALMENTE CON ACABADO NEÓN

Este perfil está hecho de plástico de gel sílica, lo cual le permite ser flexionado hasta 50 cm de diámetro, ideal para generar curvas de iluminación. Con 500 cm de largo, este producto es uno de nuestros perfiles más largos, alcanzando así, una mayor extensión de áreas.

MATERIAL

TERMINADO

ACCESORIOS PARA PERFIL

*Estos accesorios se adquieren por separado.

PLMX-500-2020-NEON-H-3

Juego de tapas finales para perfil plástico flexible horizontalmente con acabado neón

Terminado: Silicón

Cantidad: 2 piezas

INSTALACIÓN SOBREPUESTA

Consulta más información de uso e inspiración de este producto, aquí.

CUBIERTA N/A

PLMX-500-2020-NEON-H-1

Grapa para perfil plástico flexible horizontalmente con acabado neón

Terminado: Aluminio satinado

Cantidad: 5 grapas

PLMX-500-2020-NEON-H-2

Grapa tipo riel para perfil plástico flexible horizontalmente con acabado neón

Terminado: Aluminio satinado

Cantidad: 1 grapa (de 1 m) 2 tornillos

Perfil

Tira LED

La luz se proyecta hacia el frente

PLMX-250-2020C-PP

PERFIL PLÁSTICO CIRCULAR

Este perfil con iluminación radial por su diseño, genera una luz uniforme, potente y sin puntos visibles. Estos son algunos usos ideales para este perfil: marcaje de escalones, iluminar vitrinas y estantes, bajos de armarios o cocinas, etc.

PLMX-250-2020C-1

Juego de 2 tapas para perfil circular de plástico Terminado: Nilon

ACCESORIOS PARA PERFIL

*Estos accesorios se adquieren por separado.

PLMX-250-2020C-2

Juego de 3 grapas de sujeción para perfil 2020C Terminado: PVC

INSTALACIÓN SOBREPUESTA

Consulta más información de uso e inspiración de este producto, aquí.

PLMX-250-2319-PP

PERFIL PLÁSTICO RECTANGULAR

Este perfil genera una luz uniforme, potente y sin puntos visibles. Algunos usos ideales son: marcaje de escalones, iluminación de vitrinas y estantes, bajos de armarios o cocinas, etc.

ACCESORIOS PARA PERFIL

*Estos accesorios se adquieren por separado.

PLMX-250-2319-1

Juego de 2 tapas para perfil rectangular de plástico Terminado: Nilon

INSTALACIÓN SOBREPUESTA

Consulta más información de uso e inspiración de este producto, aquí.

PLMX-250-2319-2

Juego de 3 grapas de sujeción para perfil 2319 Terminado: PVC

DIMENSIONES

PERFIL LINEAL PARA ESQUINA MINIATURA

La gran ventaja de este perfil se encuentra en que puede caber en espacios reducidos, por lo cual tenemos áreas infinitas para su uso. Tiene un tipo de Iluminación angular de trabajo o de detalle. Podemos potenciar su uso con la amplia variedad de tiras LED disponibles para este perfil.

TERMINADO OPALINO CUBIERTA INCLUIDA EN LA

ACCESORIOS PARA PERFIL

*Estos accesorios se adquieren por separado.

PLMX-250-1111-1-G

Juego de 2 tapas para perfil de esquina miniatura en gris

Terminado: Nilon

PLMX-250-1111-2

Juego de 3 grapas de sujeción para perfil 1111

Terminado: Nilon

INSTALACIÓN SOBREPUESTA

Consulta más información de uso e inspiración de este producto, aquí.

DE PERFILES PARA DISTINTAS APLICACIONES

Aquí encontrarás un resumen de los perfiles disponibles, organizados por tipo de material y uso: perfiles de aluminio, perfiles de plástico y perfiles especiales para tablayeso o cajillo. Esta guía permite identificar de forma rápida las opciones más adecuadas según el tipo de instalación, el acabado visual deseado y la integración con la tira LED.

PERFILES DE ALUMINIO

PLMX-250-0809-AL ALUMINIO

ALUMINIO

PLMX-250-1010-AL

PLMX-250-2613-AL

PLMX-250-1818U-AL

ALUMINIO

PLMX-250-1806-AL

ALUMINIO

PLMX-250-2212D-AL

ALUMINIO

PLMX-250-1913A-AL ALUMINIO ALUMINIO

PLMX-250-1429-AL ALUMINIO

PERFILES DE PLÁSTICO

PLMX-500-1616-NEON-V

GEL SÍLICA

PLMX-500-2020-NEON-H

GEL SÍLICA

PLMX-250-2319-PP

POLICARBONATO OPALINO

PLMX-250-8452

ALUMINIO

PLMX-250-8452-AL NEGRO

PLMX-250-8452-NG

PLMX-250-2020C-PP

POLICARBONATO OPALINO

PLMX-250-1111-PC

POLICARBONATO OPALINO

PERFILES ESPECIALES TABLAYESO

PLMX-250-6113-AL ALUMINIO

PLMX-250-5913F-AL

ALUMINIO

PERFILES LINEALES

ESPECIALES PARA

TABLAYESO

Perfiles ideales para empotrarlos y crear ambientes elegantes en pasillos, salas o estantes. Combina funcionalidad y decoración, transformando cualquier espacio con líneas de luz modernas y sofisticadas.

Usa este código QR para ver cómo funciona este producto instalado.

DIMENSIONES

PLMX-250-6113-AL

PERFIL LINEAL DE ALUMINIO SOLO PARA EMPOTRAR EN TABLAYESO EN COLOR ALUMINIO

El diseño de este perfil se empotra totalmente a la superficie de manera uniforme, con lo cual logra fusionar la iluminación con el espacio. Debido a que el perfil cuenta con un interior muy amplio que le permite distribuir la luz de manera uniforme, el resultado final es una excelente iluminación que parece emerger de muros y techos.

INSTALACIÓN EMPOTRADA

1 cubierta de policarbonato

Terminado: Opalino

Consulta más información de uso e inspiración de este producto, aquí.

CUBRIR CON PASTA

Juego de 2 tapas fin para perfil sobrepuesto

Terminado: Plástico

¡Incluye un juego de tapas, y cubierta!

DIMENSIONES

PERFIL LINEAL DE ALUMINIO FLEXIBLE PARA EMPOTRAR EN TABLAYESO EN COLOR ALUMINIO

Nuestro perfil con un largo de 250 cm, es ideal para superficies curvas y ángulos suaves, óptimo para realizar figuras de trazos con curvas no tan pronunciadas o incluso para tramos rectos, gracias a su flexibilidad. El diseño de su troquel, lo hace más fácil de adaptarse a su entorno para cubrirlo con empaste y ofrecer un terminado profesional.

INSTALACIÓN EMPOTRADA

¡Incluye un juego de tapas, y cubierta!

Consulta más información de uso e inspiración de este producto, aquí.

UNA SOLUCIÓN ELEGANTE A LA QUE SE LE PUEDE INTEGRAR ILUMINACIÓN MOLDURA DECORATIVA

poliestireno de alta densidad que cuenta con un canal especial para instalar tiras LED, creando efectos de luz sutiles y elegantes en muros y pasillos.

Esta moldura es perfecta para añadir sofisticación a tu proyecto.

MPMLED-250-8016-BN

MOLDURA PARA PIE DE MURO CON ESPACIO PARA TIRA LED

Moldura plástica, pintable con espacio para iluminación

DIMENSIONES

ACCESORIOS PARA PERFIL

*Estos accesorios se adquieren por separado.

PLMX-250-0809-AL

Perfil ideal para moldura

INSTALACIÓN SOLO CON TIRA

Consulta más información de uso e inspiración de este producto, aquí.

TRACC: SISTEMA MAGNÉTICO DE ILUMINACIÓN

ADAPTA

LA LUZ A LAS

NECESIDADES DEL MOMENTO

La nueva era de la iluminación arquitectónica. Donde la tecnología de baja tensión se encuentra con la versatilidad absoluta. Nuestros sistemas magnéticos ofrecen una integración impecable y una flexibilidad sin precedentes, permitiendo que cada luminaria encuentre su lugar perfecto en segundos.

Desde el baño de luz más suave hasta el acento más dramático, nuestras luminarias se acoplan con la suavidad de un imán y la fuerza de una pieza de diseño única. No es solo iluminar un proyecto; es darle alma a cada ángulo.

Usa este código QR para ver cómo funciona este producto instalado.

TRACC-RIEL-S

BASE PARA TRACKLIGHT PARA SOBREPONER SLIM

Los rieles magnéticos son un sistema de iluminación que permite la Instalación de luces de forma flexible y ajustable en espacios interiores. Estos rieles están diseñados para ser sobrepuestos en techos o paredes y tienen capacidad de soportar una gran variedad de luminarias que pueden desplazarse a lo largo del riel.

INSTALACIÓN

MEDIDAS

ACCESORIOS

Set de instalación, ya incluido

DIMENSIONES

TRACC-RIEL-N

BASE PARA TRACKLIGHT PARA SOBREPONER O SUSPENDER

La principal ventaja de los rieles magnéticos es su versatilidad y facilidad de instalación. Al ser magnéticos, las luminarias se adhieren al riel de manera segura y pueden deslizarse a lo largo de él para ajustar la dirección de la luz. Esto permite una iluminación direccionable y adaptable, lo que resulta ideal para resaltar áreas específicas, crear diferentes ambientes o adaptarse a diferentes necesidades de iluminación en un espacio determinado.

Tracc-RIEL-N-NG

Tracc-RIEL-N-BN

INSTALACIÓN

MEDIDAS

ACCESORIOS

Set de instalación, ya incluido

Tracc-ACC-BCB-NG

Accesorio de conexión para entrada de voltaje para tracklight en color negro

Tracc-ACC-PST

Accesorio para sobreponer para base de tracklight para suspender o sobreponer

Tracc-ACC-TP-NG

Tapa cubre salida de cable para base de tracklight slim en color negro

Tracc-ACC-LV-NG

ACCESORIOS PARA TRACKLIGHT

Para Tracc-RIEL-N

Tracc-ACC-CC-NG

Accesorio de unión con cable para base de tracklight en color negro

Tracc-ACC-SP

Accesorio para suspender para base de tracklight para suspender o sobreponer

Para Tracc-RIEL-S (SLIM)

Caja de plástico ABC para almacenamiento de cables

Tracc-ACC-TP-BN

Tapa cubre salida de cable para base de tracklight slim en color blanco

Tracc-ACC-CC-BN

Accesorio de unión con cable para base de tracklight en color blanco

Tracc-ACC-UN-A

Accesorio de unión para base de tracklight para suspender o sobreponer

Caja de almacenamiento para cables de tracklight que ayuda para que los cables no estén expuestos, dándole una mejor vista final.

CONECTORES PARA RIEL PARA TRACKLIGHT

Tracc-ACC-LV-BN

Empalmador de ángulo recto vertical

El techo y el riel de la pared se unen a la perfección

Conector a 90º vertical para base de tracklight slim en color negro

Conector a 90º vertical para base de tracklight slim en color blanco

Conector recto.

Facilita la unión recta entre un riel y otro para aumentar la distancia.

Tracc-ACC-LH-NG

Conector a 90º horizontal para base de tracklight slim en color negro

Tracc-ACC-R-NG

Conector recto para base de tracklight slim en color negro

Conector a 90º horizontal para base de tracklight slim en color blanco

Empalmador de ángulo recto horizontal

La esquina horizontal del riel se une con otro de forma discreta.

CONECTOR RECTO PARA UNIR DE FORMA DISCRETA

CONECTOR PLANO EN 90° PARA EXTENDER EL RIEL DE FORMA PERPENDICULAR

CONECTOR EN 90° PARA UNIR EN ESQUINAS

Tracc-ACC-R-BN

Tracc-ACC-LH-BN

REGLETA FIJA

LUMINARIOS PARA TRACKLIGHT

Ángulo de iluminación

Ángulo de iluminación

24º

CON CUBIERTA ANTIDESLUMBRANTE PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR BLANCO

Tracc-Eddro-Live-12W-3000K-BN

Con iluminación 3000K

Tracc-Eddro-Live-12W-4000K-BN

Con iluminación 4000K

REGLETA FIJA

Ángulo de iluminación

REGLETA FIJA

CON CUBIERTA ANTIDESLUMBRANTE PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR NEGRO

Tracc-Eddro-Live-12W-3000K-NG

Con iluminación 3000K

Tracc-Eddro-Live-12W-4000K-NG

Con iluminación 4000K

CON CUBIERTA OPALINA PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR NEGRO

Tracc-Eddro-Cover-10W-3000K-NG

Con iluminación 3000K

Tracc-Eddro-Cover-10W-4000K-NG

Con iluminación 4000K

CÓDIGO

Tracc-Eddro-Live-12W

Tracc-Eddro-Cover-10W

Tracc-Reccta-Live-6W

DIMENSIONES

Ángulo de iluminación

REGLETA FIJA

CON CUBIERTA OPALINA PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR BLANCO

Tracc-Eddro-Cover-10W-3000K-BN

Con iluminación 3000K

Tracc-Eddro-Cover-10W-4000K-BN

Con iluminación 4000K

Ángulo de iluminación

REGLETA DIRIGIBLE

24º

CON CUBIERTA ANTIDESLUMBRANTE PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR BLANCO

Tracc-Reccta-Live-6W-3000K-BN

Con iluminación 3000K

Tracc-Reccta-Live-6W-4000K-BN

Con iluminación 4000K

REGLETA DIRIGIBLE

Ángulo de iluminación

CON CUBIERTA OPALINA PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR BLANCO

Tracc-Reccta-Cover-6W-3000K-BN

Con iluminación 3000K

Tracc-Reccta-Cover-6W-4000K-BN

Con iluminación 4000K

Ángulo de iluminación

24º

REGLETA DIRIGIBLE

CON CUBIERTA ANTIDESLUMBRANTE PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR NEGRO

Tracc-Reccta-Live-6W-3000K-NG

Con iluminación 3000K

Tracc-Reccta-Live-6W-4000K-NG

Con iluminación 4000K

REGLETA DIRIGIBLE

Ángulo de iluminación

CON CUBIERTA OPALINA PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR NEGRO

Tracc-Reccta-Cover-6W-3000K-NG

Con iluminación 3000K

Tracc-Reccta-Cover-6W-4000K-NG

Con iluminación 4000K

Ángulo de iluminación

24º

SPOT FIJO

PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR NEGRO

Tracc-Cylinn-6W-3000K-NG

Con iluminación 3000K

Tracc-Cylinn-6W-4000K-NG

Con iluminación 4000K

Ángulo de iluminación

SPOT DIRIGIBLE

110º

CON CUBIERTA OPALINA PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR NEGRO

Tracc-Cylinn-Flat-10W-3000K-NG

Con iluminación 3000K

Tracc-Cylinn-Flat-10W-4000K-NG

Con iluminación 4000K

CÓDIGO

Tracc-Cylinn-6W

Tracc-Cylinn-Flat-10W

Tracc-Cylinn-Tre-8W

Tracc-Cylinn-Exten-9w

DIMENSIONES L

LUMINARIOS PARA TRACKLIGHT

Luminarios especiales para Tracc-RIEL-S (SLIM)

SPOT FIJO

PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR BLANCO

Tracc-Cylinn-6W-3000K-BN

Con iluminación 3000K

Tracc-Cylinn-6W-4000K-BN

Con iluminación 4000K

COLOR BLANCO

Ángulo de iluminación

CON CUBIERTA OPALINA PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR BLANCO

Tracc-Cylinn-Flat-10W-3000K-BN

Con iluminación 3000K

Tracc-Cylinn-Flat-10W-4000K-BN

Con iluminación 4000K

COLOR NEGRO

Tracc-Cylinn-Tre-8W-3000K-BN

Con iluminación 3000K

Tracc-Cylinn-Tre-8W-4000K-BN

Con iluminación 4000K

DE LED

L 12.2 cm|W 2.6 cm |H 5.5 cm

Ángulo de iluminación

V |

Ángulo de iluminación

Tracc-Cylinn-Tre-8W-3000K-NG

Con iluminación 3000K

Tracc-Cylinn-Tre-8W-4000K-NG

Con iluminación 4000K

Ángulo de iluminación

PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR BLANCO PARA TRACKLIGHT MAGNÉTICO

Tracc-Cylinn-Exten-9W-3000K-BN

Con iluminación 3000K

Tracc-Cylinn-Exten-9W-4000K-BN

Con iluminación 4000K

Tracc-Cylinn-Exten-9W-3000K-NG

Con iluminación 3000K

Tracc-Cylinn-Exten-9W-4000K-NG

Con iluminación 4000K

LUMINARIOS PARA TRACKLIGHT

COLGANTE TIPO SPOT

PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR BLANCO

Tracc-Cylinn-Tube-6W-3000K-BN

Con iluminación 3000K

Tracc-Cylinn-Tube-6W-4000K-BN

Con iluminación 4000K

200º Ángulo de iluminación

COLGANTE TIPO GLOBO

PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR BLANCO

Tracc-Sffer-6W-3000K-BN

Con iluminación 3000K

Tracc-Sffer-6W-4000K-BN

Con iluminación 4000K

COLGANTE TIPO SPOT

PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR NEGRO

Tracc-Cylinn-Tube-6W-3000K-NG

Con iluminación 3000K

Tracc-Cylinn-Tube-6W-4000K-NG

Con iluminación 4000K

200º Ángulo de iluminación

COLGANTE TIPO GLOBO

PARA TRACKLIGHT MAGNÉTICO DE 48V EN COLOR NEGRO

Tracc-Sffer-6W-3000K-NG

Con iluminación 3000K

Tracc-Sffer-6W-4000K-NG

Con iluminación 4000K

CÓDIGO

Tracc-Cylinn-Tube-6W

Tracc-Sffer-6W

DIMENSIONES

L 4.7 cm|W 3 cm |H 30 cm

L 15 cm|W 15 cm |H 32 cm

DRIVER

Tracc-DRIVER-100W-48V-BN

DRIVER, 48 V DC, 100 WATTS, IP20

USO INTERIOR, TRACKLIGHT EN COLOR BLANCO

DRIVER

Tracc-DRIVER-100W-48V-NG

DRIVER, 48 V DC, 100 WATTS, IP20

USO INTERIOR, TRACKLIGHT EN COLOR NEGRO

0.006 kWh 0.006 KWh CONSUMO 6 W 6 W POTENCIA

Dimensiones: L 21 cm | W 2.6 cm | H 2.4 cm

Material: Aluminio y plástico

Terminado: Blanco / negro

Uso: Interior

Conmutador de voltaje: 110 - 240 V~ conmutación automática

Enfriamiento: Convección natural

Garantía: 3 años

Alimentación: 110-240 V~ | 60 Hz I 1500-900 mA

Salida: 48 V DC | 100W I 2100 mA

Potencia: 100 W

Termoprotegido: Sí

Índice de protección: IP20

Protección de sobrecarga: 110 - 140 %

Protección de sobretemperatura: Apagado automático; se restablece al bajar temp.

Protección de corto circuito: Reinicia una vez retirada la falla

SISTEMA MAGNÉTICO DE ILUMINACIÓN DISPONIBLE TAMBIÉN EN

TRACC en KIT

KIT-Tracc-Exten-R-S-9W

KIT-Tracc-Exten-R-N-9W

Llévate un paquete de iluminación que incluye:

DRIVER

LUMINARIOS

Tracc-RIEL-S-NG

Tracc-RIEL-N-NG

Tracc-DRIVER100W-48V

Tracc-CylinnExten-9W

Lleva tu Iluminación a otro nivel

REFLECTORES

LED

El arte de esculpir con luz

El reflector tipo tira LED es una luminaria de formato alargado y robusto, diseñada específicamente para proyectar un haz de luz uniforme sobre superficies verticales. A diferencia de los focos tradicionales que crean "puntos" de luz, estos sistemas actúan como un pincel que baña la arquitectura de forma homogénea, resaltando texturas, colores y volúmenes. Resultan ideales para fachadas por:

Efecto "Wall Washing" Perfecto: Gracias a su óptica lineal, permite cubrir grandes superficies de muro con una transición de luz suave.

Perfil Discreto y Estético: Su diseño delgado y minimalista permite que la luminaria pase desapercibida durante el día, integrándose en cornisas, suelos o estructuras sin romper la estética del edificio.

Resistencia a la Intemperie (IP67): Están fabricados para soportar condiciones climáticas severas, desde lluvias intensas hasta polvo, garantizando una larga vida útil sin mantenimiento constante.

Usa este código QR para ver cómo funciona este producto instalado.

REGLED-15W-TLED

REGLETA TIPO TIRA LED, 2835 SMD, EXTERIOR.

TEMPERATURA DE COLOR:

Dimensiones: 5 m | 2.2 cm | 0.9 cm

Corte: Cada 17 cm

LEDs por metro: 42 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Exterior

Horas de vida: 45,000 horas

Atenuable: Sí

CÓDIGO

REGLED-15W-TLED-6500K

REGLED-15W-TLED-3000K

REGLED-15W-TLED-1800K

TEMPERATURA DE COLOR

Luz de Día

Blanco Cálido

Garantía: 3 años

Controlador compatible: C-DUAL-TUYA

Alimentación: 24 V

Potencia: 75 W x 5 m| 15 W x m

Índice de protección: IP67

IRC: >80

Ángulo de iluminación: 15º

EFICACIA LUMINOSA

Consulta el diagrama de conexión, más información de uso e inspiración de este producto, aquí.

Consulta el diagrama de conexión de esta tira en el glosario: pág. 99

Dimensiones: L 5 m | W 2.2 cm |H 0.9 cm

Corte: Cada 17 cm

LEDs por metro: 42 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Exterior

Horas de vida: 45,000 horas

Atenuable: Sí

Consulta el diagrama de conexión de esta tira en el glosario: pág. 100

REGLED-10W-TLED-DUAL

REGLETA TIPO TIRA LED 5050 SMD, EXTERIOR.

TEMPERATURA DE COLOR:

Garantía: 3 años

Controlador compatible: C-DUAL-TUYA

Alimentación: 24 V

Potencia: 46 W x 5 m| 9.2 W x m

Índice de protección: IP67

IRC: >80

Ángulo de iluminación: 40°- 50°

TEMPERATURA DE COLOR DUAL

REGLED-10W-TLED-DUAL

Consulta el diagrama de conexión, más información de uso e inspiración de este producto, aquí.

REGLED-16W-TLED-RGB

REGLETA TIPO TIRA LED 5050 SMD, EXTERIOR.

TEMPERATURA DE COLOR:

Dimensiones: 5 m | 2.2 cm | 0.9 cm

Corte: Cada 17 cm

LEDs por metro: 42 LED/m

Crecimiento Máximo: 5 metros en serie

Uso: Exterior

Horas de vida: 45,000 horas

Atenuable: Sí

Garantía: 3 años

Controlador compatible: C-RGBW-TUYA

Alimentación: 24 V

Potencia: 80 W x 5 m| 16 W x m

Índice de protección: IP67

IRC: N/A

Ángulo de iluminación: 40°- 50°

Consulta el diagrama de conexión, más información de uso e inspiración de este producto, aquí.

Consulta el diagrama de conexión de esta tira en el glosario: pág. 101

PLMX-250-R-NR

PERFIL LINEAL TIPO REGLETA CON ACABADO NEGRO RUGOSO.

Dimensiones: L 250 cm | W 30 mm | H 29.5 mm

Material: Aluminio

Terminado: Negro rugoso

Uso: Exterior

Montaje: Sobrepuesto

PLMX-250-R-NR

ACCESORIO PARA SOBREPONER REGLETA FLEXIBLE

Cubierta: Se adquiere por separado

Material cubierta:

Acabado cubierta: Opalino

Compatibilidad ideal

REGLED-15W-TLED / REGLED-16W-TLED-RGB REGLETA TIPO TIRA LED

ACCESORIOS: *No incluido de altura en la iluminación. Hasta 6 m. de altura

PLMX-250-R-NR-1

Juego de tapas finales para perfil regleta

REGLED-TLED-1

Tapa final para regleta flexible

Terminado: Plástico Milky

PLMX-250-R-NR-ACC-R

Bases accesorio de perfil para generar ajuste de ángulo de inclinación

ACC-PSR

Accesorio para sobreponer regleta flexible

Deslizar

LUMINARIOS SUMERGIBLES

Crea cuerpos acuáticos Resplandecientes

La luz sumergible es la herramienta técnica que redefine el límite entre lo sólido y lo fluido. Nuestra colección de luminarias IP68 ha sido desarrollada para arquitectos y diseñadores que entienden que el agua es un lienzo vivo, capaz de refractar, amplificar y dar profundidad a la visión espacial.

Tenemos una familia de luminarias selladas al vacío para prevenir la condensación y garantizar un haz de luz nítido, incluso en las condiciones más exigentes.

Usa este código QR para ver cómo funciona este producto instalado.

LUMINARIO SUMERGIBLE PARA PISCINAS MONOCROMÁTICO | RGB

TEMPERATURA DE COLOR:

Tonalidades: RGB | Luz de día

Dimensiones: 25 cm Ø I 5 cm

Material: Carcasa ABS | Pantalla acrílico

Acabado: Blanco

Tipo de LED: 5050 SMD

Uso: Sumergible

Instalación: Sobrepuesto

Garantía: 2 años

Alimentación: 12 - 24 V

Potencia: 15 W | 20 W

Factor de potencia: 1

Fuente de luz: Luz LED 15 W | Luz LED 20 W

Consumo: 0.015 kWh | 0.020 kWh

Índice de protección: IP68

Temperatura de trabajo: 10 I 40° C

Tiempo de encendido: 8 horas por día

Ángulo de iluminación: 100° - 120°

Accesorios incluidos: 1 Paquete de termofit de diferentes tamaños + 4 tornillos

Norma: NOM-003-SCFI-2014 (NMX-J-307-ANCE)

CÓDIGO TEMPERATURA

LÚMENES TOTALES 75 lm/W EFICACIA

1500 lm

N/A 100 lm / W

Tonalidades: RGB

Dimensiones: 17 cm Ø I 7 cm I

4.2 cm orificio medio

Material: Carcasa ABS | Resina

Acabado: Blanco

AQUA-9W-FS

LUMINARIO SUMERGIBLE PARA PISCINAS CHORRO BORBOTANTE RGB.

TEMPERATURA DE COLOR:

Tipo de LED: High power bridgelux LED I

Epistar LED

Uso: Sumergible

Instalación: En tubería de chorro borbotante mediante tornillos ajustables

Controlador: C-RGBW-TUYA

Garantía: 2 años

CÓDIGO

AQUA-9W-FS TEMPERATURA

Alimentación: 12 V

Potencia: 7 W

Factor de potencia: 1

Fuente de luz: Luz LED 7 W

Consumo: 0.007 kWh

Índice de protección: IP68

Temperatura de trabajo: 10 I 40° C

Tiempo de encendido: 8 horas por día

Ángulo de iluminación: 90° - 120°

Accesorios incluidos: 1 Paquete de termofit de diferentes tamaños y 1 juego de tornillos.

Norma: NOM-003-SCFI-2014 (NMX-J-307-ANCE)

LÚMENES EFICACIA

Incluye: 2 piezas de termofit de 7x 0.24 cm + 1 pieza de termofit de 10x0.47 cm +1 pieza de termofit de 14x0.75 cm + 2 tornillos

AQUA-AF90

LUMINARIO SUMERGIBLE PARA CHORRO DE PISCINA.

Tonalidades: Luz de Día | Blanco Cálido | Azul

Dimensiones: 4.5 cm Ø I 4 cm I 4 cm

Material: Resina epóxica / cuerpo PC

Acabado: Blanco

Tipo de LED: High power bridgelux LED I

Epistar LED

Uso: Sumergible

Instalación: En la tuberia del chorro borbotante

Controlador: N/A

Garantía: 1 año

TEMPERATURA DE COLOR:

Alimentación: Incluye dinamo

Potencia: 1 W

Factor de potencia: N/A

Fuente de luz: Luz LED 1 W

Consumo: 0.001 kWh

Índice de protección: IP68

Temperatura de trabajo: 10 I 40° C

Ángulo de iluminación:

4.5 cm Ø

Tonalidades: Luz de Día

Dimensiones: 17.5 cm Ø I 3 cm

AQUA-T90-P56

LUMINARIO SUMERGIBLE PARA PISCINAS T90 COB.

Material: Resina epóxica / cuerpo PC

Acabado: Blanco

Tipo de LED: COB LED

Uso: Sumergible

Instalación: Sobrepuesto en Housing

AQUA-HM

Controlador: C-RGBW-TUYA

Garantía: 2 Años

Alimentación: 12 - 24 V

¡IMPORTANTE! Encender luminarios sumergibles únicamente bajo el agua para proporcionar enfriamiento.

Potencia: 18 W

Factor de potencia: 1

Fuente de luz: Luz LED 18 W

Consumo: 0.018 kWh

Índice de protección: IP68

Temperatura de trabajo: 10 I 40° C

Tiempo de encendido: 8 horas por día

Ángulo de iluminación: 60° - 90°

Accesorios incluidos: 1 Paquete de termofit de diferentes tamaños.

Norma: NOM-003-SCFI-2014 (NMX-J-307-ANCE)

ACCESORIOS PARA LUMINARIOS SUMERGIBLES

Este producto funciona como complemento en el uso de luminarios acuáticos

AQUA-HM

HOUSING METÁLICO PARA LUMINARIOS DE ALBERCA

Dimensiones: L 24 cm | W 4 cm | H 24 cm

Material: Acero inoxidable

Acabado: Satinado

Uso: Exterior

Este producto funciona como complemento en el uso de luminarios acuáticos

Termocontráctil

Recubrimiento IP68

Cable de cobre

Recubrimiento de cable

AQUA-TC

TERMOCONTRÁCTIL PARA CABLE

Dimensiones: L14 cm | W 4.5 cm| H 0.1cm

Material: Polímero

Terminado: Negro

Uso: Exterior

Índice de protección: IP68

Compatibilidad: Todos los subacuáticos

Conecta tus Dispositivos a AUTOMATIZACIÓN DOMÓTICA-INMÓTICA

Y OBTÉN REPORTES DE ENERGÍA DE TUS ESPACIOS

DOMÓTICA E INMÓTICA? ¿QUÉ ES

Son el conjunto de tecnologías aplicadas al control y la automatización inteligente de los espacios, que permite una gestión eficiente del uso de la energía, que aporta seguridad y confort, además de comunicación entre el usuario y el sistema.

Usa este código QR para ver cómo funciona este producto instalado.

HSC-E450

CONTROLADOR PARA PRODUCTOS DE HORUS

CONTACTORES

(CUALQUIER MARCA)

MÓDULOS DE CONTROL DE CARGA Ó CONTACTOS SECOS DIGITALES

HSC-S222

MÓDULO DE CONTROL DE CARGAS

Dimensiones: L 2.03 cm | W 5 cm | H 5.1 cm

Alimentación: 120V~| 60Hz| 2*5A

Carga resistiva: 2*5 A

Frecuencia: 908.42 MHz (US)

Rango de funcionamiento: 20 m Línea de vista sin obstáculos

Con un centro de carga con control digital integrado, controla y automatiza circuitos eléctricos de forma remota y escalamiento a otras áreas

Activa / desactiva contactores

Control de circuitos de iluminación

Filtrado e iluminación de albercas

*La apariencia estética puede variar por actualizaciones de hardware, manteniendo siempre la misma funcionalidad o superior.

CONTROL DE JACUZZIS

ACCIONAR ELECTROVÁLVULAS

SENSORES

ZP- 3102US-5

SENSOR DE MOVIMIENTO INALÁMBRICO

Dimensiones: L

Uso: Interior

|

Temperatura: -10°C | 40°C

Rango de apertura PIR: 120°

Alimentación: BATERÍA CR123A

Frecuencia: 908.42 MHz (US)

Rango de funcionamiento: 30 m Línea de vista sin obstáculos

ZD-2102US-5

SENSOR DE PUERTA/VENTANA

Dimensiones: L 8.8 cm | W 2.5 cm | H 2.1 cm

Uso: Interior

Alimentación: BATERÍA CR123A

Frecuencia: 908.42 MHz (US)

Rango de funcionamiento: 30 m Línea de vista sin obstáculos

*La apariencia estética puede variar por actualizaciones de hardware, manteniendo siempre la misma funcionalidad o superior.

La diferencia entre la domótica y la inmótica radica en las dimensiones del espacio:

Inmótica

Domótica

Es aplicada en espacios de vivienda.

En edificios como hoteles, hospitales, escuelas, etc.

HSC6-HP-US

TERMOSTATO AIRE

ACONDICIONADO CENTRAL Dimensiones: L

Uso: Interior

Garantía: 1 año

Etapas: 2 frio / 3 calor

Alimentación: 24 VAC/ 60Hz

Frecuencia: 908.42 MHz (US)

Rango de funcionamiento: 30 m Línea de vista sin obstáculos

ZXT-600-US

TERMOSTATO MINI SPLIT

Dimensiones: 12.8 cm | 7.8 cm | 2.2 cm

Uso: Interior

Alimentación: Batería AA | DC5V 1A

Frecuencia: 908.42 MHz (US) Z-Wave Plus Rango de funcionamiento: 40 m Línea de vista sin obstáculos

HSC8-FC4

TERMOSTATO FAN COIL

Dimensiones: 8.6 cm | 8.6 cm | 4.2 cm

Uso: Interior

Alimentación: 85-260V~ | 50/60Hz

Frecuencia: 908.42 MHz (US)

Rango de funcionamiento: 30 m Línea de vista sin obstáculos

*La apariencia estética puede variar por actualizaciones de hardware, manteniendo siempre la misma funcionalidad o superior.

INTERRUPTORES TÁCTILES INTELIGENTES

Termostato INFRARROJO

Pantalla TÁCTIL

Controla desde una APP en tu dispositivo inteligente

IR2900

TERMOSTATO IR PARA

AIRE ACONDICIONADO

Dimensiones: 10.5 cm | 10.5 cm | 1.56 cm

Uso: Interior

Alimentación: Batería recargable | 5V | USB tipo C

Frecuencia: 908.42 MHz (US)

Rango de funcionamiento: 30 m Línea de vista sin obstáculos.

Compatibilidad: Cualquier marca de minisplits

Conecta directo a la luz de casa (para uso con corriente alterna)

HSC-S511-US

INTERRUPTOR TÁCTIL

INTELIGENTE SENCILLO

Recargable, para uso más práctico

Dimensiones: L 12 cm | W 8 cm | H 4 cm

Uso: Interior

Alimentación: 120V~| 60Hz

Carga resistiva: 1*3. 5 A

Frecuencia: 908.42MHz (US)

Rango de funcionamiento: 20 m Línea de vista sin obstáculos

HSC-S512-US

INTERRUPTOR TÁCTIL

INTELIGENTE DOBLE

Dimensiones: L 12 cm | W 8 cm | H 4 cm

Uso: Interior

Alimentación: 120V~| 60Hz

Carga resistiva: 2*3.5 A

Frecuencia: 908.42 MHz (US)

Rango de funcionamiento: 20 m Línea de vista sin obstáculos

*La apariencia estética puede variar por actualizaciones de hardware, manteniendo siempre la misma funcionalidad o superior.

INTERRUPTORES TÁCTILES INTELIGENTES

HSC-S513-US

INTERRUPTOR TÁCTIL

INTELIGENTE TRIPLE

Dimensiones: L 12 cm | W 8 cm | H 4 cm

Uso: Interior

Alimentación: 120V~| 60Hz

Carga resistiva: 3*3.5 A

Frecuencia: 908.42MHz (US)

Rango de funcionamiento: 20 m Línea de vista sin obstáculos

HSC-P511-US

INTERRUPTOR TÁCTIL

INTELIGENTE DIMMER

Dimensiones: L 12 cm | W 8 cm | H 4 cm

Uso: Interior

Alimentación: 120V~| 60Hz

Carga resistiva: 2.5 A

Frecuencia: 908.42MHz (US)

Rango de funcionamiento: 20 m Línea de vista sin obstáculos

HSC-C521

PANEL PARA CONTROL DE CORTINAS

Dimensiones: L 12cm |W 8 cm| H 4 cm

Uso: Interior

Alimentación: 110-250V AC| 50/60Hz

Carga resistiva: N/A

Frecuencia: 908.42MHz (US)

Rango de funcionamiento: 20 m Línea de vista sin obstáculos

*La apariencia estética puede variar por actualizaciones de hardware, manteniendo siempre la misma funcionalidad o superior.

Indicador

Atenúa la iluminación

DIAGRAMAS DE CONEXIÓN

DIAGRAMA DE CONEXIÓN

TLED-90-2835

DIAGRAMAS PARA TIRA TLED-90-2835

Ejemplo de crecimiento max. en paralelo con una tira LED

TLED-90-2835+DRIVERLED-48V-360W-PR-S la capacidad del driver es el alcance en cuanto a metros de tira LED.

T-01=TRAMO 01 25.00m

T-02=TRAMO 02 25.00m T-03=TRAMO 03 10.00m

DIAGRAMAS PARA TIRA TLED-90-2835-IP44

Ejemplo de crecimiento max. en paralelo con una tira LED

DIAGRAMA DE CONEXIÓN

TLED-90-2835-IP44

TLED-90-2835-IP44+DRIVERLED-48V-360W-IP67 la capacidad del driver es el alcance en cuanto a metros de tira LED.

348W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W.

T-01=TRAMO 01 20.00m

T-02=TRAMO 02 20.00m

T-03=TRAMO 03 20.00m +48V0.22

DIAGRAMA DE CONEXIÓN

TLED-280-2110

DIAGRAMAS PARA TIRA TLED-280-2110

Ejemplo de crecimiento max. en paralelo con una tira LED

TLED-280-2110+DRIVERLED-24V-360W-PR-S la capacidad del driver es el alcance en cuanto a metros de tira LED.

342W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W.

DRIVERLED-24V-360W-PR-S

T-01=TRAMO 01 5.00m

T-02=TRAMO 02 5.00m

T-03=TRAMO 03 5.00m

T-04=TRAMO 04 3.00m

DIAGRAMAS PARA TIRA TLED-280-2110+DIMLED-0-10V

Ejemplo de crecimiento max. en paralelo con una tira LED

TLED-280-2110+DIMLED-0-10V+DRIVERLED-24V-100W-DIM la capacidad del driver es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-100W-DIM

100W-DIM 24V L N 0-10V 0.23 0.05127V L1

T-01=TRAMO 01 5.00m -

TLED-280-2110

DIMLED-0-10V

DIAGRAMAS PARA TIRA

TLED-280-2110+DIMLED-127V-200W

Ejemplo de crecimiento max. en paralelo con una tira LED

95W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W.

TLED-280-2110+DIMLED-127V-200W+DRIVERLED-24V-100W-DIM la capacidad del driver es el alcance en cuanto a metros de tira LED.

DIMLED-127V-200W

DRIVERLED-24V-100W-DIM

100W-DIM 24V L N 0-10V 0.23 0.05-

T-01=TRAMO 01 5.00m

95W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W.

TLED-280-2110

DIAGRAMAS PARA TIRA TLED-280-2110+DIMLED-0-10V+SR-3001

Ejemplo de crecimiento max. en paralelo con una tira LED

TLED-280-2110+DIMLED-0-10V+DRIVERLED-24V-100W-DIM+SR-3001 la capacidad del driver es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-360W-PR-S

DRIVERLED-24V-100W-DIM

100W-DIM 24V L 0.23

DIMLED-0-10V

T-01=TRAMO 01 5.00m T-02=TRAMO 02 1.00m T-03=TRAMO 03 5.00m T-04=TRAMO 04 1.00m T-05=TRAMO 05 5.00m T-06=TRAMO 06 1.00m

DIAGRAMAS PARA TIRA TLED-280-2110+DIMLED-127V-200W+SR-3001

342W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS.

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-280-2110+DIMLED-127V-200W+DRIVERLED-24V-100W-DIM+SR-3001 la capacidad del driver es el alcance en cuanto a metros de tira LED.

DIMLED-127V-200W

DRIVERLED-24V-100W-DIM

100W-DIM 24V N 0.23 0.05

T-01=TRAMO 01 5.00m T-02=TRAMO 02 1.00m T-03=TRAMO 03 5.00m T-04=TRAMO 04 1.00m T-05=TRAMO 05 5.00m T-06=TRAMO 06 1.00m

342W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS.

DIAGRAMA DE CONEXIÓN

TLED-280-2110-IP66

DIAGRAMAS PARA TIRA TLED-280-2110-IP66 Ejemplo de crecimiento max. en paralelo con una tira LED TLED-280-2110-IP66+ DRIVERLED-24V-200W-IP67-O la capacidad del driver es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-200W-IP67-O

DRIVERLED-24V-200W-IP67-O 96W

TLED-280-2110-IP66 T-01

192W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W. +24VT-02 96W 5.00m

T-01=TRAMO 01 5.00m T-02=TRAMO 02 5.00m

TLED-280-2110-IP66+DIMLED-0-10V

DIAGRAMAS PARA TIRA

Ejemplo de crecimiento max. en paralelo con una tira LED

TLED-280-2110-IP66+DIMLED-0-10V+DRIVERLED-24V-100W-DIM la capacidad del driver es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-100W-DIM

100W-DIM 24V L N 0-10V 0.23 0.05-

L1

DIMLED-0-10V 0-10V

96W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W.

TLED-280-2110-IP66 96W T-01

T-01=TRAMO 01 5.00m -

TLED-280-2110-IP66+DIMLED-127V-200W

DIAGRAMAS PARA TIRA

Ejemplo de crecimiento max. en paralelo con una tira LED

TLED-280-2110-IP66+DIMLED-127V-200W+DRIVERLED-24V-100W-DIM la capacidad del driver es el alcance en cuanto a metros de tira LED.

100W-DIM 24V L N 0.23 0.05127V

DRIVERLED-24V-100W-DIM

DIMLED-127V-200W

TLED-280-2110-IP66 96W T-01

96W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W. +24V -

DIAGRAMAS PARA TIRA TLED-280-2110-IP66+DIMLED-0-10V+SR-3001

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-280-2110-IP66+DIMLED-0-10V+DRIVERLED-24V-100W-DIM+SR-3001 la capacidad del driver es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-360W-PR-S

DRIVERLED-24V-100W-DIM

100W-DIM

DIMLED-0-10V

T-01=TRAMO 01 5.00m T-02=TRAMO 02 1.00m T-03=TRAMO 03 5.00m T-04=TRAMO 04 1.00m T-05=TRAMO 05 5.00m T-06=TRAMO 06 1.00m

TLED-280-2110-IP66 T-01

342W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS.

DIAGRAMAS PARA TIRA TLED-280-2110-IP66+DIMLED-127V-200W+SR-3001

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-280-2110-IP66 +DIMLED-127V-200W+DRIVERLED-24V-100W-DIM+SR-3001 la capacidad del driver es el alcance en cuanto a metros de tira LED.

DIMLED-127V-200W

DRIVERLED-24V-100W-DIM

T-01=TRAMO 01 5.00m T-02=TRAMO 02 1.00m T-03=TRAMO 03 5.00m T-04=TRAMO 04 1.00m T-05=TRAMO 05 5.00m T-06=TRAMO 06 1.00m

342W TOTALES DE CARGA

RECOMIENDA DEJAR UN MARGEN DE W. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS.

DIAGRAMAS PARA TIRA TLED-COB-10W-FC

Ejemplo de crecimiento max. en paralelo con una tira LED

DIAGRAMA DE CONEXIÓN

TLED-COB-10W-FC

TLED-COB-10W-FC+DRIVERLED-24V-120W-PR-S la capacidad del driver es el alcance en cuanto a metros de tira LED.

115W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W.

DRIVERLED-24V-120W-PR-S

T-01=TRAMO 01 5.00m

T-02=TRAMO 02 5.00m

T-03=TRAMO 03 1.50m

DIAGRAMAS PARA TIRA TLED-COB-10W-FC+DIMLED-0-10V

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-COB-10W-FC+DIMLED-0-10V+DRIVERLED-24V-100W-DIM la capacidad del driver es el alcance en cuanto a metros de tira LED.

100W-DIM 24V L N 0.23 0.05

L1

DIMLED-0-10V

DIMLED-127V-200W

T-01=TRAMO 01 5.00m T-02=TRAMO 02 4.50m

DIAGRAMAS PARA TIRA TLED-COB-10W-FC+DIMLED-127V-200W

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-COB-10W-FC+DIMLED-127V-200W+DRIVERLED-24V-100W-DIM la capacidad del driver es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-100W-DIM

100W-DIM 24V L N 0-10V 0.23 0.05-

T-01=TRAMO 01 5.00m T-02=TRAMO 02 4.50m

DIAGRAMAS PARA TIRA TLED-COB-10W-FC+DIMLED-0-10V+SR-3001

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-COB-10W-FC+DIMLED-0-10V+DRIVERLED-24V-100W-DIM+SR-3001 la capacidad del driver es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-360W-PR-S

DRIVERLED-24V-100W-DIM

100W-DIM

L1

DIMLED-0-10V 0-10V

T-01=TRAMO 01 5.00m T-02=TRAMO 02 4.50m

T-01=TRAMO 01 5.00m

T-02=TRAMO 02 5.00m

T-03=TRAMO 03 1.00m

T-04=TRAMO 04 5.00m T-05=TRAMO 05 5.00m T-06=TRAMO 06 1.00m T-07=TRAMO 07 5.00m T-08=TRAMO 08 5.00m T-09=TRAMO 09 1.00m

DIAGRAMAS PARA TIRA TLED-COB-10W-FC+DIMLED-127V-200W+SR-3001

DRIVERLED-24V-360W-PR-S

DIMLED-127V-200W

DRIVERLED-24V-100W-DIM

-

45W 4.50m

330W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS.

5.00 TLED-COB-10W-FC 50W T-01

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-COB-10W-FC+DIMLED-127V-200W+DRIVERLED-24V-100W-DIM+SR-3001 la capacidad del driver es el alcance en cuanto a metros de tira LED. 100W-DIM 24V N

T-01=TRAMO 01 5.00m T-02=TRAMO 02 5.00m T-03=TRAMO 03 1.00m T-04=TRAMO 04 5.00m T-05=TRAMO 05 5.00m T-06=TRAMO 06 1.00m T-07=TRAMO 07 5.00m T-08=TRAMO 08 5.00m T-09=TRAMO 09 1.00m

330W TOTALES DE CARGA

50W T-01

5.00

DIAGRAMAS PARA TIRA TLED-168-2110

Ejemplo de crecimiento max. en paralelo con una tira LED

DIAGRAMA DE CONEXIÓN

TLED-168-2110

TLED-168-2110+DRIVERLED-24V-120W-PR-S la capacidad del driver es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-120W-PR-S

T-01=TRAMO 01 5.00m

T-02=TRAMO 02 5.00m

T-03=TRAMO 03 1.50m -

DIAGRAMAS PARA TIRA TLED-168-2110+DIMLED-0-10V

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-168-2110+DIMLED-0-10V+DRIVERLED-24V-100W-DIM la capacidad del driver es el alcance en cuanto a metros de tira LED.

100W-DIM 24V L N 0-10V 0.23 0.05127V L1

T-01=TRAMO 01 5.00m T-02=TRAMO 02 4.50m

DIAGRAMAS PARA TIRA TLED-168-2110+DIMLED-127V-200W

TLED-168-2110

+24V -

115W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W.

T-02 50W 5.00m T-03 15W 1.50m

TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W.

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-168-2110+DIMLED-127V-200W+DRIVERLED-24V-100W-DIM la capacidad del driver es el alcance en cuanto a metros de tira LED.

DIMLED-127V-200W

DRIVERLED-24V-100W-DIM

95W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W.

100W-DIM 24V L N 0.23 0.05127V T-02 45W 4.50m +24V -

T-01=TRAMO 01 5.00m T-02=TRAMO 02 4.50m

DIAGRAMAS PARA TIRA

TLED-168-2110+DIMLED-0-10V+SR-3001

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-168-2110+DIMLED-0-10V+DRIVERLED-24V-100W-DIM+SR-3001 la capacidad del driver es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-360W-PR-S

DRIVERLED-24V-100W-DIM

100W-DIM 24V L 0-10V 0.23 0.05

DIMLED-0-10V 0-10V

T-01=TRAMO 01 5.00m

T-02=TRAMO 02 5.00m

T-03=TRAMO 03 1.00m

T-04=TRAMO 04 5.00m T-05=TRAMO 05 5.00m T-06=TRAMO 06 1.00m

T-07=TRAMO 07 5.00m T-08=TRAMO 08 5.00m T-09=TRAMO 09 1.00m

DIAGRAMAS PARA TIRA TLED-168-2110+DIMLED-127V-200W+SR-3001

330W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS.

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-168-2110+DIMLED-127V-200W+DRIVERLED-24V-100W-DIM+SR-3001 la capacidad del driver es el alcance en cuanto a metros de tira LED.

DIMLED-127V-200W

DRIVERLED-24V-100W-DIM

DRIVERLED-24V-360W-PR-S

100W-DIM 24V L N 0.23 0.05

T-01=TRAMO 01 5.00m

T-02=TRAMO 02 5.00m

T-03=TRAMO 03 1.00m

T-04=TRAMO 04 5.00m

T-05=TRAMO 05 5.00m T-06=TRAMO 06 1.00m

T-07=TRAMO 07 5.00m T-08=TRAMO 08 5.00m T-09=TRAMO 09 1.00m

330W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W. REPETIR

DIAGRAMAS PARA TIRA TLED-COB-14W-D/DUAL

DIAGRAMA DE CONEXIÓN

TLED-COB-14W-D/DUAL 127V

266W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W.

DRIVERLED-24V-360W-PR-S

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

DIAGRAMAS PARA TIRA TLED-COB-14W-D/DUAL

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-COB-14W-D/DUAL+C-DUAL-TUYA+DRIVERLED-24V-120W-PR-S+SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-COB-14W-D/DUAL+C-DUAL-TUYA+DRIVERLED-24V-360W-PR-S la capacidad del controlador es el alcance en cuanto a metros de tira LED. 127V

DRIVERLED-24V-360W-PR-S 336W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W.

C-DUAL-TUYA

DRIVERLED-24V-120W-PR-S

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

DIAGRAMAS PARA TIRA TLED-COB-14W-D/DUAL

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-COB-14W-D/DUAL+SR-2834B-DMX+SR-2101B+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED. SR-2834B-DMX

336W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W.

(WP)

DRIVERLED-24V-360W-PR-S

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

DIAGRAMAS PARA TIRA TLED-COB-14W-D/DUAL Ejemplo de crecimiento max. en paralelo con una tira LED

TLED-COB-14W-D/DUAL+SR-2834B-DMX+SR-2101B+DRIVERLED-24V-120W-PR-S+SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

SR-2834B-DMX 127V

SR-2102B (WP)

DRIVERLED-24V-360W-PR-S

DRIVERLED-24V-120W-PR-S

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

336W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W. T-03 70W 5.00m T-04 70W 5.00m T-05 54W 4.00m

TLED-COB-14W-D/DUAL 70W T-01 5.00

TLED-COB-14W-D/DUAL 70W T-02 5.00

REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS

DIAGRAMA DE CONEXIÓN

DIAGRAMAS PARA TIRA TLED-COB-15W-D/RGB Ejemplo de crecimiento max. en paralelo con una tira LED

C-RGBW-TUYA

TLED-COB-15W-D/RGB+C-RGBW-TUYA+DRIVERLED-24V-360W-PR-S la capacidad del controlador es el alcance en cuanto a metros de tira LED.POWER POWER

135W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 144W (3 CANALES) DEL CONTROLADOR C-RGBW-TUYA SE RECOMIENDA DEJAR UN MARGEN DE W.

TLED-COB-15W-D/RGB 75W T-01 5.00

TLED-COB-15W-D/RGB 60W T-02 4.00

T-01=TRAMO 01

T-02=TRAMO 02

DIAGRAMAS PARA TIRA TLED-COB-15W-D/RGB

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-COB-15W-D/RGB+C-RGBW-TUYA+DRIVERLED-24V-120W-PR-S+SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

330W TOTALES DE CARGA

LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W.

DRIVERLED-24V-120W-PR-S

DRIVERLED-24V-360W-PR-S

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

DIAGRAMAS PARA TIRA TLED-COB-15W-D/RGB

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-COB-15W-D/RGB+SR-2812-US3+SR-2101B+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS

330W TOTALES DE CARGA

LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W.

(WP)

REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

DIAGRAMAS PARA TIRA TLED-COB-15W-D/RGB Ejemplo de crecimiento max. en paralelo con una tira LED TLED-COB-15W-D/RGB+SR-2812-US3+SR-2101B+DRIVERLED-24V-120W-PR-S+SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

SR-2812-US3

T-01=TRAMO 01 T-02=TRAMO 02 T-03=TRAMO 03 T-04=TRAMO 04 T-05=TRAMO 05

DRIVERLED-24V-360W-PR-S

330W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS

DIAGRAMAS PARA TIRA TLED-COB-19W-D/CHASING

DIAGRAMA DE CONEXIÓN

TLED-COB-19W-D/CHASING

Ejemplo de crecimiento max. en paralelo con una tira TLED-COB-19W-D/CHASING+SPI-16S+M16S+DRIVERLED-24V-120W-PR-S la capacidad del controlador es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-120W-PR-S

127V

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

T-06=TRAMO 06

T-07=TRAMO 07

T-08=TRAMO 08

T-09=TRAMO 09

T-10=TRAMO 10

T-11=TRAMO 11

T-12=TRAMO 12

SPI-16S+M16S

60M TOTALES DE LONGITUD EN CONEXIÓN EN SERIE LIMITADOS A LA CAPACIDAD DE SEÑAL DE 60M DEL CONTROLADOR

TLED-COB-19W-D/CHASING 95W T-01 5.00

DIAGRAMA DE CONEXIÓN

TLED-COB-10W-DUAL/CHASING

DIAGRAMAS PARA TIRA TLED-COB-10W-DUAL-CHASING

Ejemplo de crecimiento max. en paralelo con una tira TLED-COB-10W-DUAL-CHASING+C-DUAL-CHASING+DRIVERLED-24V-120W-PR-S la capacidad del controlador es el alcance en cuanto a metros de tira LED.

TLED-COB-10W-DUAL-CHASING

C-DUAL-CHASING

T-01=TRAMO 01 T-02=TRAMO 02 T-03=TRAMO 03 T-04=TRAMO 04 T-05=TRAMO 05 T-06=TRAMO 06

TLED-COB-10W-DUAL-CHASING

30M TOTALES DE LONGITUD LIMITADOS A LA CAPACIDAD DE 30M DEL CONTROLADOR C-DUAL-CHASING

DIAGRAMAS PARA TIRA TLED-COB-18W-D/RGBW Ejemplo de crecimiento max. en paralelo con una tira

DIAGRAMA DE CONEXIÓN

TLED-COB-18W-D/RGBW

LED

TLED-COB-18W-D/RGBW+C-RGBW-TUYA+DRIVERLED-24V-360W-PR-S la capacidad del controlador es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-360W-PR-S

T-01=TRAMO 01

T-02=TRAMO 02 C-RGBW-TUYA

TLED-COB-18W-D/RGBW 90W T-01 5.00

180W TOTALES DE CARGA

LIMITADOS A LA CAPACIDAD DE 192W (4 CANALES) DEL CONTROLADOR C-RGBW-TUYA SE RECOMIENDA DEJAR UN MARGEN DE W. T-02 90W 5.00m

DIAGRAMAS PARA TIRA TLED-COB-18W-D/RGBW Ejemplo de crecimiento max. en paralelo con una tira LED TLED-COB-18W-D/RGBW+C-RGBW-TUYA+DRIVERLED-24V-120W-PR-S+SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-360W-PR-S

DRIVERLED-24V-120W-PR-S

T-01=TRAMO 01

02 T-03=TRAMO 03 T-04=TRAMO 04

TLED-COB-18W-D/RGBW 90W T-01 5.00

342W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS T-03 90W 5.00m T-04 72W 4.00m

TLED-COB-18W-D/RGBW 90W T-02

5.00

DIAGRAMAS PARA TIRA TLED-COB-18W-D/RGBW Ejemplo de crecimiento max. en paralelo con una tira LED TLED-COB-18W-D/RGBW+SR-2812-US3+SR-2101B+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

SR-2812-US3

V-

DRIVERLED-24V-360W-PR-S 1 3 2 TLED-COB-18W-D/RGBW 90W T-01 5.00

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04 SR-2102B

TLED-COB-18W-D/RGBW 90W 5.00 T-02

342W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W. T-03 90W 5.00m T-04 72W 4.00m

DIAGRAMAS PARA TIRA TLED-COB-18W-D/RGBW Ejemplo de crecimiento max. en paralelo con una tira LED TLED-COB-18W-D/RGBW+SR-2812-US3+SR-2101B+DRIVERLED-24V-120W-PR-S+SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED. SR-2812-US3

DRIVERLED-24V-360W-PR-S 127V

1 3 2

0.20 0.10 V127V

DRIVERLED-24V-120W-PR-S

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

TLED-COB-18W-D/RGBW 90W T-01 5.00

LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS T-03 90W 5.00m T-04 72W 4.00m

TLED-COB-18W-D/RGBW 90W T-02 5.00

342W TOTALES DE CARGA

DIAGRAMA DE CONEXIÓN

MLED-120-28.8W-5

DIAGRAMAS PARA TIRA MLED-120-28.8W-5

Ejemplo de crecimiento max. en paralelo con una tira LED

MLED-120-28.8W-5+DRIVERLED-12V-480W-PR-S la capacidad del driver es el alcance en cuanto a metros de tira LED.

T-01=TRAMO 01 5.00m

T-02=TRAMO 02 5.00m

T-03=TRAMO 03 5.00m

T-04=TRAMO 04 1.00m

DIAGRAMAS PARA TIRA MLED-60-28.8W-5+DIMLED-0-10V+SR-2006

Ejemplo de crecimiento max. en paralelo con una tira LED

MLED-120-28.8W-5+DIMLED-0-10V+SR-2006 la capacidad del driver es el alcance en cuanto a metros de tira LED.

DIMLED-0-10V

DIAGRAMAS PARA TIRA MLED-60-28.8W-5+DIMLED-0-10V+SR-2006

Ejemplo de crecimiento max. en paralelo con una tira LED MLED-120-28.8W-5+DIMLED-0-10V+SR-2006+SR-3001 la capacidad del driver es el alcance en cuanto a metros de tira LED.

0-10V

T-01=TRAMO 01 2.00m T-02=TRAMO 01 2.00m T-03=TRAMO 01 2.00m T-04=TRAMO 01 2.00m

230.4W TOTALES DE CARGA SE RECOMIENDA DEJAR UN MARGEN DE W. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS.

DIAGRAMAS PARA TIRA TLED-30-5050-RGB

DIAGRAMA DE CONEXIÓN

TLED-30-5050-RGB

Ejemplo de crecimiento max. en paralelo con una tira LED TLED-30-5050-RGB+C-RGBW-TUYA+DRIVERLED-24V-360W-PR-S la capacidad del controlador es el alcance en cuanto a metros de tira LED.

70W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 72W (3 CANALES) DEL CONTROLADOR C-RGBW-TUYA SE RECOMIENDA DEJAR UN MARGEN DE W.

T-03 20W 4.00m 5.00

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

DIAGRAMAS PARA TIRA TLED-30-5050-RGB

Ejemplo de crecimiento max. en paralelo con una tira LED

DRIVERLED-12V-360W-PR-S

175W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 180W (3 CANALES) DEL REPETIDOR SR-3001 SE RECOMIENDA DEJAR UN MARGEN DE

TLED-30-5050-RGB+C-RGBW-TUYA+DRIVERLED-24V-120W-PR-S+SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

T-06=TRAMO 06 T-07=TRAMO 07

DIAGRAMAS PARA TIRA TLED-30-5050-RGB

Ejemplo de crecimiento max. en paralelo con una tira LED

TLED-30-5050-RGB+SR-2812-US3+SR-2101B+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

175W TOTALES DE CARGA LIMITADOS

T-01=TRAMO 01 T-02=TRAMO 02 T-03=TRAMO 03 T-04=TRAMO 04 T-05=TRAMO 05

T-06=TRAMO 06 T-07=TRAMO 07

DIAGRAMAS PARA TIRA TLED-30-5050-RGB

Ejemplo de crecimiento max. en paralelo con una tira LED

TLED-30-5050-RGB+SR-2812-US3+SR-2101B+DRIVERLED-24V-120W-PR-S+SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

SR-2812-US3

DRIVERLED-12V-100W-PR-S 0.16 0.10

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

175W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 180W (3 CANALES) DEL REPETIDOR SR-3001 SE RECOMIENDA DEJAR UN MARGEN DE W. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS

DRIVERLED-12V-360W-PR-S 0.22 0.12 T-03 25W 5.00m T-04 25W 5.00m T-05 25W 5.00m T-06 25W 5.00m T-07 25W 5.00m

T-06=TRAMO 06 T-07=TRAMO 07

DIAGRAMA DE CONEXIÓN

TLED-30-IP68-12V/RGB

DIAGRAMAS PARA TIRA TLED-30-IP68-12V/RGB

Ejemplo de crecimiento max. en paralelo con una tira LED

TLED-30-IP68-12V/RGB+C-RGBW-TUYA+DRIVERLED-24V-360W-PR-S la capacidad del controlador es el alcance en cuanto a metros de tira LED.

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

DIAGRAMAS PARA TIRA TLED-30-IP68-12V/RGB

Ejemplo de crecimiento max. en paralelo con una tira LED

70W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 72W DEL CONTROLADOR C-RGBW-TUYA SE RECOMIENDA DEJAR UN MARGEN DE W.

175W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 180W (3 CANALES) DEL REPETIDOR SR-3001 SE RECOMIENDA DEJAR UN MARGEN DE W.

TLED-30-IP68-12V/RGB+C-RGBW-TUYA+DRIVERLED-24V-120W-PR-S+SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS

DRIVERLED-12V-100W-PR-S

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

DRIVERLED-12V-360W-PR-S 360W 12V 0.22

T-06=TRAMO 06

T-07=TRAMO 07

DIAGRAMAS PARA TIRA TLED-30-IP68-12V/RGB

Ejemplo de crecimiento max. en paralelo con una tira LED

TLED-30-IP68-12V/RGB+SR-2812-US3+SR-2101B+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED. SR-2812-US3

175W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD

DRIVERLED-12V-100W-PR-S

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

T-06=TRAMO 06

T-07=TRAMO 07

DIAGRAMAS PARA TIRA TLED-30-IP68-12V/RGB

Ejemplo de crecimiento max. en paralelo con una tira LED

TLED-30-IP68-12V/RGB+SR-2812-US3+SR-2101B+DRIVERLED-24V-120W-PR-S+SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

SR-2812-US3

0.16

0.10

DRIVERLED-12V-100W-PR-S

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

DRIVERLED-12V-360W-PR-S 360W 12V 0.22 0.12 V-

T-06=TRAMO 06

T-07=TRAMO 07

T-08=TRAMO 08

T-09=TRAMO 09

175W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 180W (3 CANALES) DEL REPETIDOR SR-3001 SE RECOMIENDA DEJAR UN MARGEN DE W. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS

DIAGRAMAS PARA TIRA TLED-60-IP67-RGBW Ejemplo de crecimiento max. en paralelo con una tira LED

DIAGRAMA DE CONEXIÓN

TLED-60-IP67-RGBW

TLED-60-IP67-RGBW+C-RGBW-TUYA+DRIVERLED-24V-360W-PR-S la capacidad del controlador es el alcance en cuanto a metros de tira LED.

DRIVERLED-12V-100W-PR-S

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

TLED-60-IP67-RGBW 30W T-01

DIAGRAMAS PARA TIRA TLED-60-IP67-RGBW Ejemplo de crecimiento max. en paralelo con una tira LED

DRIVERLED-12V-360W-PR-S

T-05=TRAMO 05

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03 T-04=TRAMO 04

T-06=TRAMO 06 T-07=TRAMO 07 T-08=TRAMO 08

TLED-60-IP67-RGBW 30W T-02

90W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 96W DEL CONTROLADOR C-RGBW-TUYA SE RECOMIENDA DEJAR UN MARGEN DE W. T-03 30W 5.00m

TLED-60-IP67-RGBW+C-RGBW-TUYA+DRIVERLED-24V-120W-PR-S+SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS T-03 30W 5.00m

228W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 240W DEL REPETIDOR SR-3001 SE RECOMIENDA DEJAR UN MARGEN DE W.

DIAGRAMAS PARA TIRA TLED-60-IP67-RGBW Ejemplo de crecimiento max. en paralelo con una tira LED TLED-60-IP67-RGBW+SR-2812-US3+SR-2101B+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

SR-2812-US3

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-05=TRAMO 05 T-06=TRAMO 06 T-07=TRAMO 07 T-08=TRAMO 08 DRIVERLED-12V-100W-PR-S

T-04=TRAMO 04

DIAGRAMAS PARA TIRA TLED-60-IP67-RGBW Ejemplo de crecimiento max. en paralelo con una

la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED. SR-2812-US3

DRIVERLED-12V-360W-PR-S 0.22

DRIVERLED-12V-100W-PR-S

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

T-06=TRAMO 06 T-07=TRAMO 07 T-08=TRAMO 08

228W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 240W DEL REPETIDOR SR-3001 SE RECOMIENDA DEJAR UN MARGEN DE W. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS

DIAGRAMAS PARA TIRA REGLED-15W-TLED

Ejemplo de crecimiento max. en paralelo con una tira LED

DRIVERLED-24V-360W-PR-S

24V V+ 0.22

VL N

DIAGRAMA DE CONEXIÓN

REGLED-15W-TLED

REGLED-15W-TLED 75W T-01

REGLED-15W-TLED +DRIVERLED-24V-360W-PR-S la capacidad del controlador es el alcance en cuanto a metros de tira LED. 5.00

330W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W.

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

DIAGRAMAS PARA TIRA REGLED-15W-TLED Ejemplo de crecimiento max. en paralelo con una tira LED

REGLED-15W-TLED+ DIMLED-127V-200W + DRIVERLED-24V-100W-DIM la capacidad del controlador es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-100W-DIM

127V

T-01=TRAMO 01

02

REGLED-15W-TLED

90W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 100W DEL DRIVERLED-24V-100W-DIM SE RECOMIENDA DEJAR UN MARGEN DE W.

DIAGRAMAS PARA TIRA REGLED-15W-TLED Ejemplo de crecimiento max. en paralelo con una tira LED REGLED-15W-TLED+ DIMLED-127V-200W + DRIVERLED-24V-100W-DIM + SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-360W-PR-S

DIMLED-127V-200W

127V

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

DRIVERLED-24V-100W-DIM

T-05=TRAMO 05

T-06=TRAMO 06

330W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W.

REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS T-07 75W 5.00m T-08 7.5W 0.50m

DIAGRAMAS PARA TIRA REGLED-15W-TLED Ejemplo de crecimiento max. en paralelo con una tira LED

REGLED-15W-TLED+DIMLED-0-10V + DRIVERLED-24V-100W-DIM la capacidad del controlador es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-100W-DIM

T-07=TRAMO 07 T-08=TRAMO 08 0-10V

DIMLED-0-10V

T-01=TRAMO 01

T-02=TRAMO 02 N 0.23

DIAGRAMAS PARA TIRA REGLED-15W-TLED Ejemplo de crecimiento max. en paralelo con una tira LED

90W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 100W DEL DRIVERLED-24V-100W-DIM SE RECOMIENDA DEJAR UN MARGEN DE W.

REGLED-15W-TLED+DIMLED-0-10V + DRIVERLED-24V-100W-DIM + SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-360W-PR-S 0-10V DRIVERLED-24V-100W-DIM L

DIMLED-0-10V

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

T-06=TRAMO 06 T-07=TRAMO 07 T-08=TRAMO 08

330W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W. REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS

DIAGRAMAS PARA TIRA REGLED-10W-TLED-DUAL Ejemplo de crecimiento max. en paralelo con una tira

DIAGRAMA DE CONEXIÓN

REGLED-10W-TLED-DUAL

la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

DRIVERLED-24V-120W-PR-S

T-01=TRAMO 01 T-02=TRAMO 02 T-03=TRAMO 03 T-04=TRAMO 04 T-05=TRAMO 05 T-06=TRAMO 06 T-07=TRAMO 07 T-08=TRAMO 08

REGLED-10W-TLED-DUAL 50W REGLED-10W-TLED-DUAL 50W

320W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W.

REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS

DIAGRAMAS PARA TIRA REGLED-10W-TLED-DUAL Ejemplo de crecimiento max. en paralelo con una tira LED

REGLED-10W-TLED-DUAL +SR-2834B-DMX+SR-2101B+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

REGLED-10W-TLED-DUAL 50W REGLED-10W-TLED-DUAL 50W

TOTALES

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05 T-06=TRAMO 06 T-07=TRAMO 07 T-08=TRAMO 08

DIAGRAMAS PARA TIRA REGLED-10W-TLED-DUAL Ejemplo de crecimiento max. en paralelo con una tira LED REGLED-10W-TLED-DUAL +SR-2834B-DMX+SR-2101B+DRIVERLED-24V-120W-PR-S+SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05 T-06=TRAMO 06 T-07=TRAMO 07 T-08=TRAMO 08

320W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W.

DIAGRAMAS PARA TIRA REGLED-16W-TLED-RGB

DIAGRAMA DE CONEXIÓN

REGLED-16W-TLED-RGB

Ejemplo de crecimiento max. en paralelo con una tira LED

REGLED-16W-TLED-RGB +C-RGBW-TUYA+DRIVERLED-24V-360W-PR-S la capacidad del controlador es el alcance en cuanto a metros de tira LED.

360W 24V 0.22 0.12 N DRIVERLED-24V-360W-PR-S

T-01=TRAMO 01 T-02=TRAMO 02

136W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 144W (3 CANALES) DEL CONTROLADOR C-RGBW-TUYA SE RECOMIENDA DEJAR UN MARGEN DE W.

DIAGRAMAS PARA TIRA REGLED-16W-TLED-RGB

Ejemplo de crecimiento max. en paralelo con una tira LED REGLED-16W-TLED-RGB +C-RGBW-TUYA+DRIVERLED-24V-120W-PR-S+SR-3001+DRIVERLED-24V-360W-PR-S la capacidad del controlador, así como el repetidor es el alcance en cuanto a metros de tira LED.

C-RGBW-TUYA

DRIVERLED-24V-360W-PR-S

0.20 0.10 V+ 127V

DRIVERLED-24V-120W-PR-S

T-01=TRAMO 01

T-02=TRAMO 02

T-03=TRAMO 03

T-04=TRAMO 04

T-05=TRAMO 05

REGLED-16W-TLED-RGB 80W REGLED-16W-TLED-RGB 80W

336W TOTALES DE CARGA LIMITADOS A LA CAPACIDAD DE 360W DEL DRIVERLED-24V-360W-PR-S SE RECOMIENDA DEJAR UN MARGEN DE W.

REPETIR SECUENCIA HASTA COMPLETAR METROS REQUERIDOS

MÉXICO · COLOMBIA · COSTA RICA · EL SALVADOR · GUATEMALA

HONDURAS · NICARAGUA · PANAMÁ · REPÚBLICA DOMINICANA · JAMAICA
