STÅL - & BETONG KATALOG
FEBRUARI 2025

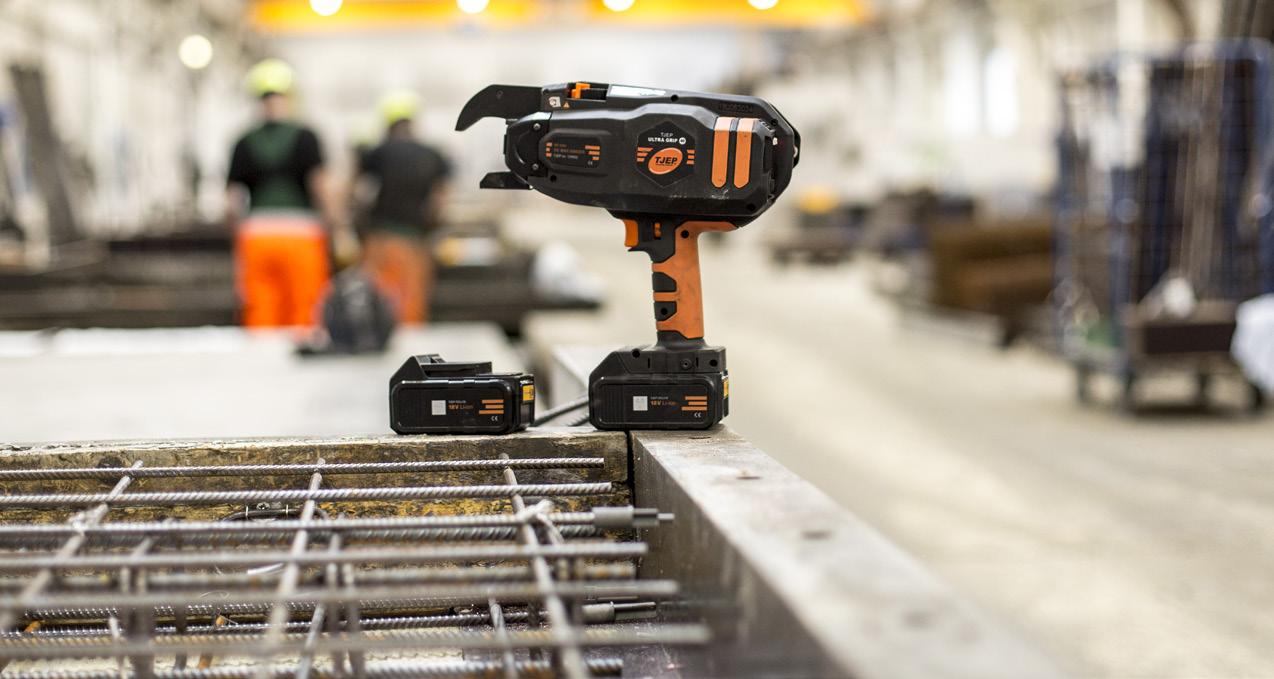

Najmaskiner
Armeringskapar
Duplex
Betongspikpistoler
High pressure
EN GLOBAL SAMARBETSPARTNER
Om Kyocera Unimerco
Kyocera Unimerco är en global producent, distributör och serviceföretag.
Koncernen omfattar en Tooling-avdelning, som sysslar med optimeringsrådgivning och försäljning av verktygslösningar till spåntagande bearbetning samt mätnings- och kontrollverktyg till framställningsindustrin. Vi har även en infästningsavdelning, som levererar ett brett utval av bland annat spik-, dyckert- och klammerpistoler samt tillbehör och infästning till byggbranchen.
Mer än 60 års erfarenhet i branchen
Det danska företaget blev grundlagt i 1964 under namnet UNIMERCO och har huvudkontor i Sunds vid Herning.
I 2011 blev alla aktiviteter övertaget av Japanska KYOCERA. Det har skapt en ännu starkare företag med ett utvidgat produktprogram, ett stort nätverk av företag och återförsäljare i hela världen och en ambitiös växtplan.
KYOCERA Corporation består av mer än 290 företag, 75 000 anställda och omsätter för ca DKK 97 mia.
SYMBOLÖVERSIKT

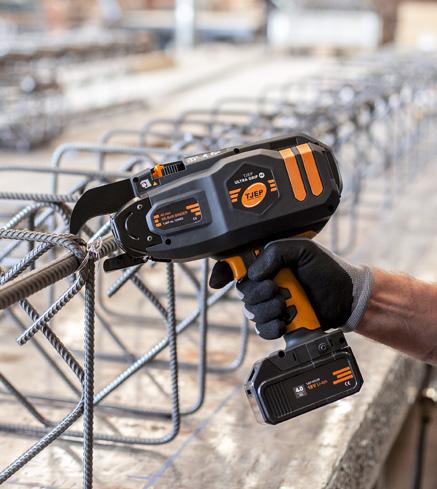

1 18V borstlösa motorer
2 Slutna växellådor för extra effekt
3 Optimerad noskonstruktion med lång hållbarhet garanterar enklare åtkomst till materialet
L: 95 m Ø: 0,8 mm
ULTRA GRIP WIRE, s. 7
SPECIFIKATIONER
4 Långt, smalt handtag för bättre ergonomi
5 18V 4Ah Li-jon slide-in-batteri
6 Kontakt för elektronisk förlängningsarm

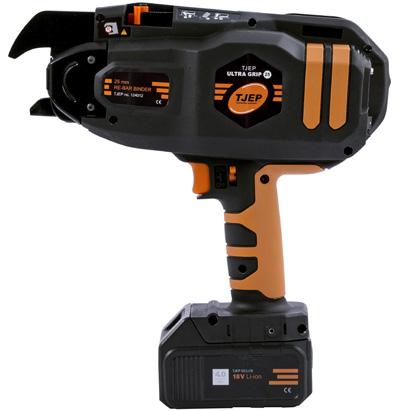

Varunr. 124012
FINFO nr. 7016870
Storlek (L×B×H) 281 × 109 × 300 mm
Vikt 2,50 kg
Materialtjocklek 8 - 25 mm
Varv 2 - 3
Antal najningar per rulle 160 - 220
Antal najningar per laddning +5 000 (vid max. varv)
TILLBEHÖR
Beskrivning
Varunr. FINFO nr.
TJEP batteriladdare 124205 7616052
TJEP förlängningsarm 124202 7016874
TJEP hölster 124203 7016875
TJEP lithium-Ion batteri 4,0Ah 124204 7616051
ANVÄNDNING
Armeringsjärn, Elementfabriker, Golvvärme, Vägar och broar.
L: 95 m Ø: 0,8 mm
ULTRA GRIP WIRE, s. 7
SPECIFIKATIONER
1 18V borstlösa motorer
2 Slutna växellådor för extra effekt
3 Optimerad noskonstruktion med lång hållbarhet garanterar enklare åtkomst till materialet
4 Långt, smalt handtag för bättre ergonomi
5 18V 4Ah Li-jon slide-in-batteri
6 Kontakt för elektronisk förlängningsarm

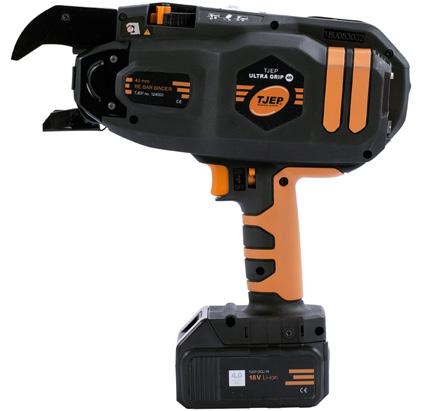

Varunr. 124002
FINFO nr. 7016869
Storlek (L×B×H) 297 × 109 × 300 mm
Vikt 2,60 kg
Materialtjocklek 12 - 40 mm
Varv 2 - 3
Antal najningar per rulle 120 - 160
Antal najningar per laddning +4 500 (vid max. varv) 2 2 1 1
TILLBEHÖR
Beskrivning
Varunr. FINFO nr.
TJEP batteriladdare 124205 7616052
TJEP förlängningsarm 124202 7016874
TJEP hölster 124203 7016875
TJEP lithium-Ion batteri 4,0Ah 124204 7616051
ANVÄNDNING
Armeringsjärn, Elementfabriker, Fundament och socklar, Golvvärme, Swimmingpools, Vägar och broar.
1 18V borstlösa motorer
2 Slutna växellådor för extra effekt
3 Optimerad noskonstruktion med lång hållbarhet garanterar enklare åtkomst till materialet
L: 95 m Ø: 0,8 mm
ULTRA GRIP WIRE s. 7
SPECIFIKATIONER
4 Långt, smalt handtag för bättre ergonomi
5 18V 4Ah Li-jon slide-in-batteri
6 Kontakt för elektronisk förlängningsarm

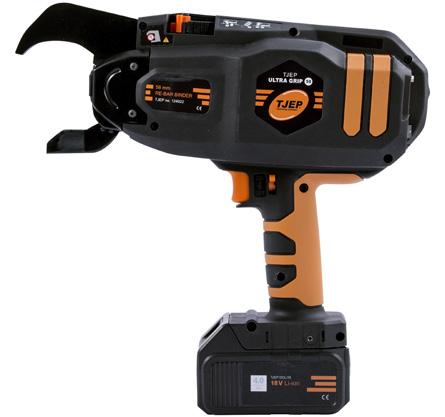

Varunr. 124022
FINFO nr. 7016871
Storlek (L×B×H) 312 × 109 × 310 mm
Vikt 2,80 kg
Materialtjocklek 30 - 58 mm
Varv 3 - 4
Antal najningar per rulle 80 - 96
Antal najningar per laddning +3 200 (vid max. varv)
TILLBEHÖR
Beskrivning
Varunr. FINFO nr.
TJEP batteriladdare 124205 7616052
TJEP förlängningsarm 124202 7016874
TJEP hölster 124203 7016875
TJEP lithium-Ion batteri 4,0Ah 124204 7616051
ANVÄNDNING
Armeringsjärn, Elementfabriker, Fundament och socklar, Swimmingpools, Vägar och broar.
PASSAR TILL
TJEP RE-BAR XP 25, RE-BAR XP 40, ULTRA GRIP 25, ULTRA GRIP 40, ULTRA GRIP 58

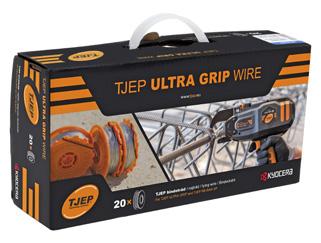

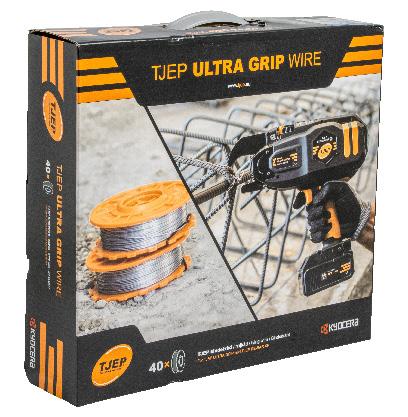

ULTRA GRIP WIRE NAJTRÅD
Dimension Varunr. FINFO nr. Vikt St./paket Fp./pall.
TJEP ULTRA GRIP WIRE
TJEP LITHIUM - ION BATTERI 4,0AH
Varunr. 124204 FINFO nr. 7616051
TJEP HÖLSTER
Varunr. 124203
FINFO nr. 7016875
TILLBEHÖR

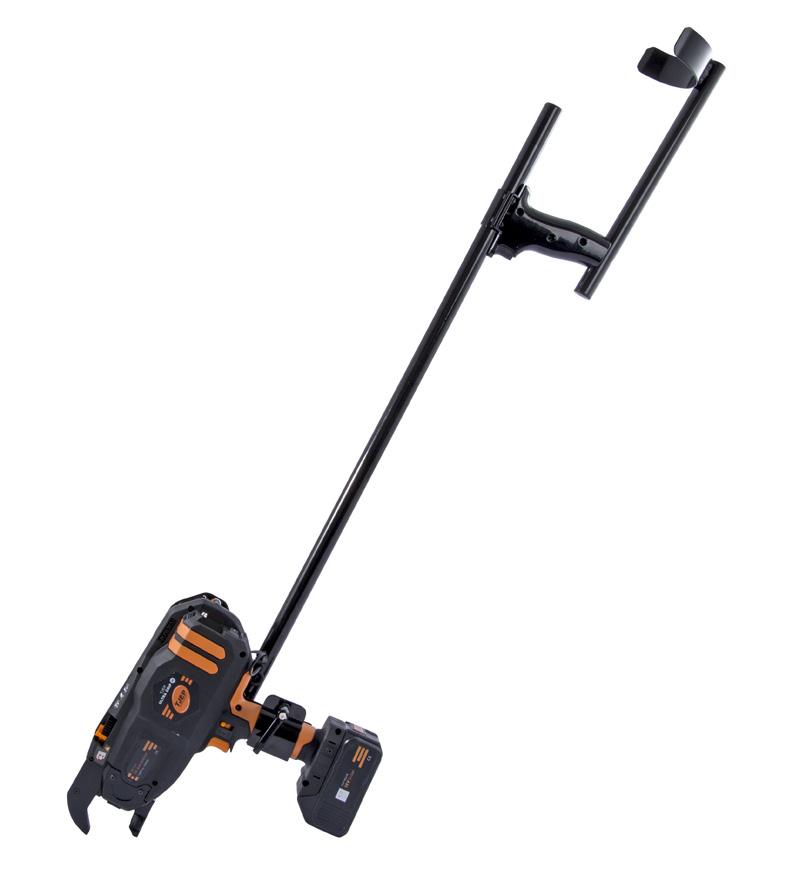

TJEP
Varunr. 124202 FINFO nr. 7016874
TJEP

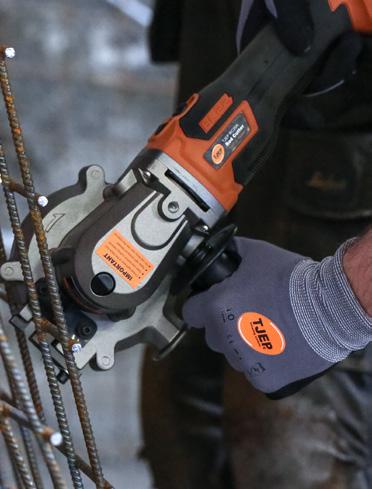

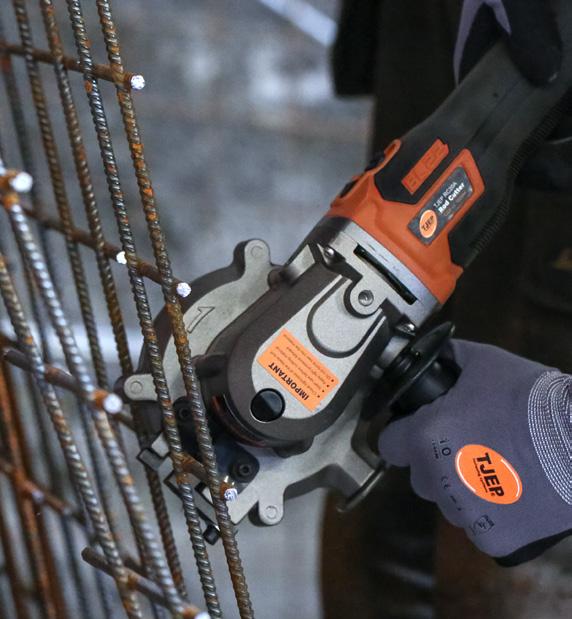

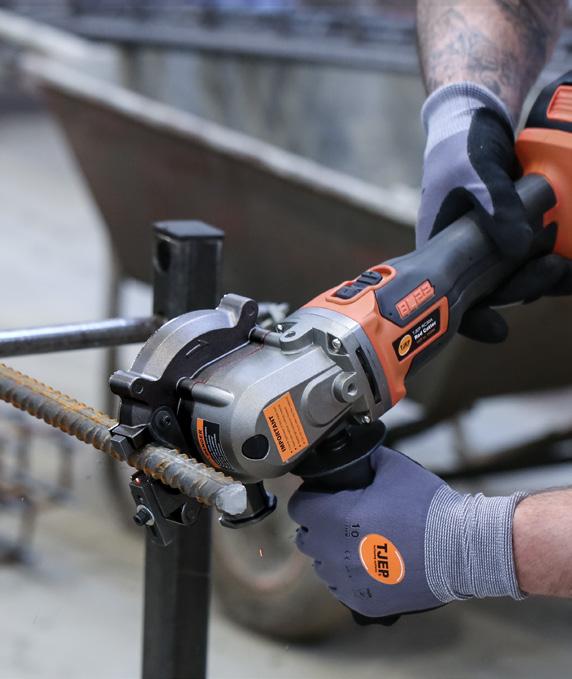

TJEP RC20A / RC30A ROD
CUTTER
Minimal
Uppsamlingspåse till metallspån Låg vikt, snabb och effektiv Flyttbart grepp
SPECIFIKATIONER
Varunr. 102944 FINFO nr. 7615985
Storlek (L×B×H) 438 × 133 × 83 mm Vikt 3,50 kg
Materialtjocklek 10 - 20 mm
Skärhastighet Max. 2.000 rpm
Spänning 24V / 4Ah
TILLBEHÖR
Beskrivning
TJEP Batteri 4,0 Ah Li-ion 103900 8126369
TJEP batteriladdare till TJEP RC20A & RC30A 103965 7819181
TJEP RC20 klinga 102942 6907653
ANVÄNDNING
Armeringsjärn, Gängstänger, Rör.

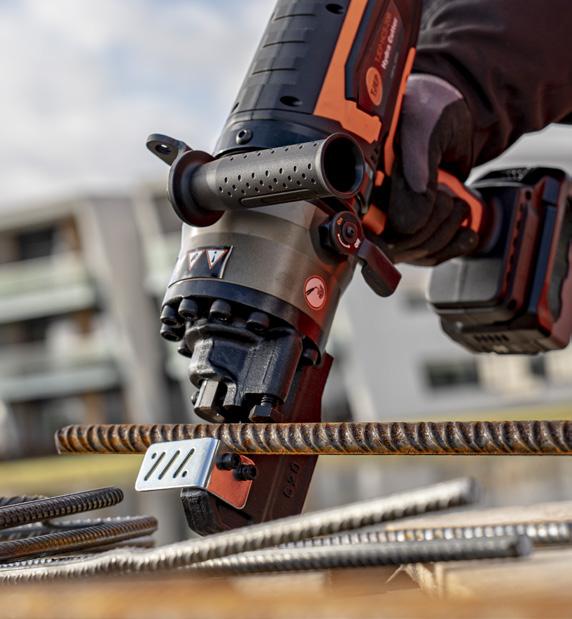

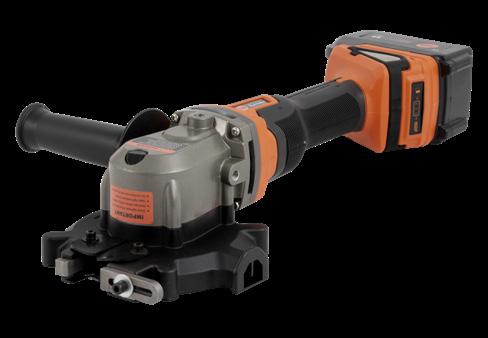

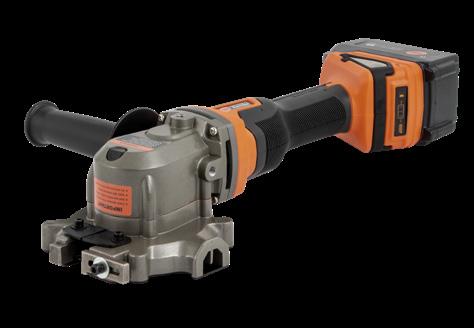

TJEP RC20A
Planskäring av armeringsjärn upp till Ø30 mm
Universelltkapnings-ochbockningsverktyg !
Minimal gnistbildning
Låg vikt, snabb och effektiv Flyttbart grepp
SPECIFIKATIONER
Varunr. 102946
FINFO nr. 7615986
Storlek (L×B×H) 445 × 133 × 83 mm
Vikt 3,50 kg
Materialtjocklek 10 - 30 mm
Skärhastighet Max. 2000 rpm

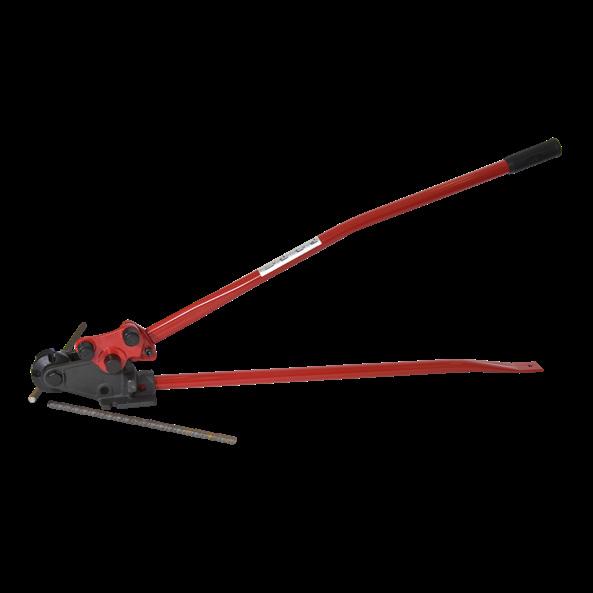

Kapa och bocka byggstål och armeringsjärn utan verktygsbyte. Specialkaphuvud minimerar knivförslitning.
SPECIFIKATIONER
Varunr. 102960
FINFO nr. 6517999
Storlek 1320 × 120 mm
Vikt 14,00 kg
Materialtjocklek 16 mm
Prestanda, kapning max. 16 mm 450 N / mm²
Spänning 24V / 4Ah 2 2 1 1
TILLBEHÖR
Beskrivning
Varunr. FINFO nr.
TJEP Batteri 4,0 Ah Li-ion 103900 8126369
TJEP batteriladdare till TJEP RC20A & RC30A 103965 7819181
TJEP RC30 klinga 102948 7819238
ANVÄNDNING
Armeringsjärn, Gängstänger, Rör.
Prestanda, bocknings max. 16 mm 450 N / mm²
Bockningsvinkel max. 180°
Bockning 1 max. 90°
Bockning 2 max. 90°
ANVÄNDNING
Armeringsjärn.

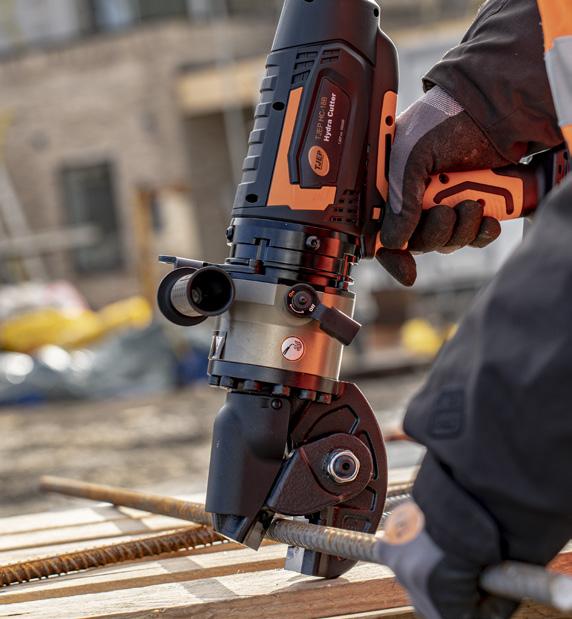

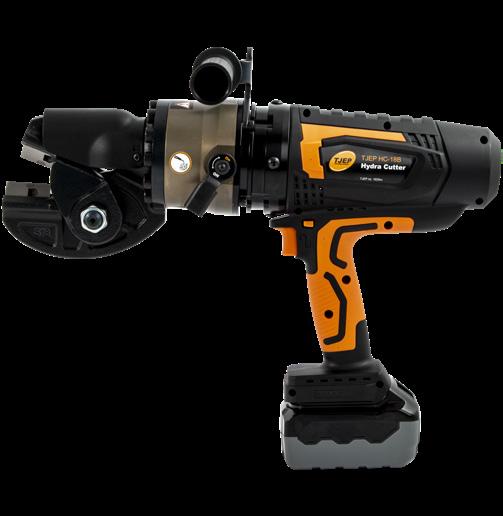

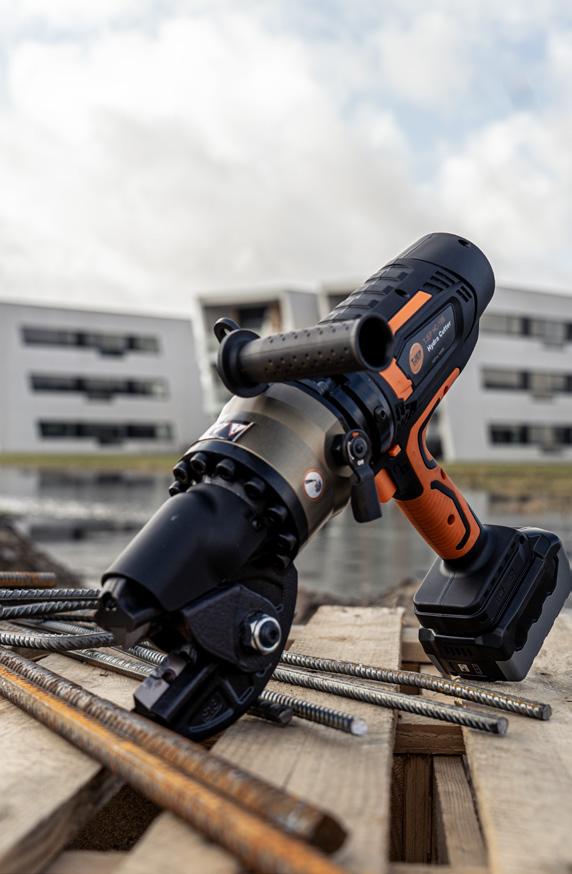

TJEP HC -18B
HYDRA CUTTER
360° vridbart saxklipphuvud. Klipper armeringsjärn/nät med tjocklek upp till Ø18 mm. Kraftfull och exakt klippning. Klipphastighet 3 till 5 sek.
1 Saxklipphuvud
2 360° vridbart saxklipphuvud
3 Backventil
4 Avtryckarlås
5 18V 4Ah Li-jon slide-in-batteri
6 Klipphastighet – 3 till 5 sek.
SPECIFIKATIONER
Varunr. 103320
FINFO nr. 8603130
Storlek (L×B×H) 418 × 113 × 305 mm
Vikt 7,25 kg
Klippkapacitet Φ 5 - 18 mm
Materialets draghållfasthet 400 - 500 MPa
Klipp per batteriladdning Ca. 159 (Φ 16 mm) Ca. 321 (Φ 12 mm)
Klipphastighet 3 - 5 sek.
Huvudrotation 360°
Strömförsörjning Batteri
Motor 18V borstlös motor
TILLBEHÖR
Beskrivning
FINFO nr. Varunr.
TJEP UniKIT Batteri, 18V 4,0 Ah 8672775 103410
TJEP UniKIT laddare 8647914 103412
TJEP Knivar för TJEP HC-18B 8798357 103420
ANVÄNDNING
För skärning av armeringsjärn, kolstål, varmvalsad rundstång av stål m.m.
TJEP HC -18B
1 Lättviktskaphuvud
2 360° vridbart klipphuvud
3 Backventil
4 Avtryckarlås
5 18V 4Ah Li-jon slide-in-batteri
6 Klipphastighet – 3 till 5 sek.
SPECIFIKATIONER
Varunr. 103322
FINFO nr. 8303131
Storlek (L×B×H) 405 × 113 × 305 mm
Vikt 6,05 kg
Klippkapacitet Φ 5 - 20 mm
Materialets draghållfasthet 400 - 500 MPa
Klipp per batteriladdning
Ca. 109 (Φ 20 mm)
Ca. 210 (Φ 16 mm)
Ca. 392 (Φ 12 mm)
Klipphastighet 3 - 5 sek.
Huvudrotation 360°
Strömförsörjning Batteri
Motor 18V borstlös motor 2 1 1
TILLBEHÖR
Beskrivning

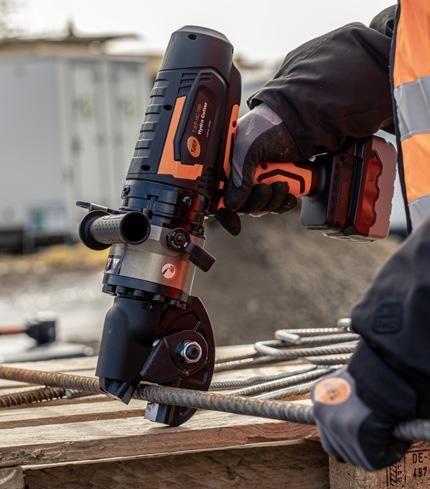

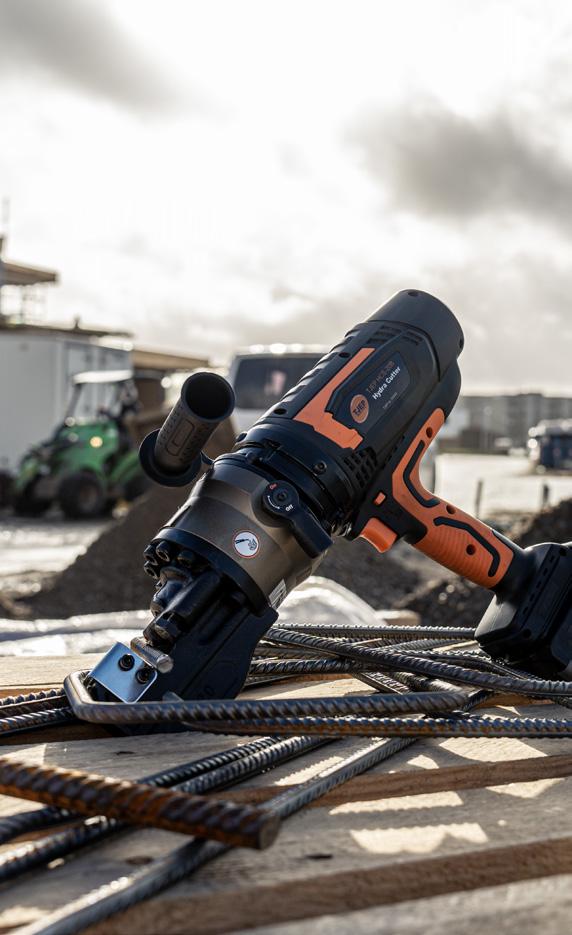

TJEP HCS - 20B HYDRA CUTTER
Klipper armeringsjärn/nät med tjocklek upp till Ø20 mm. Gnistfri klippning. Slitstark hydraulisk klippare för flexibel användning.
FINFO nr. Varunr.
TJEP UniKIT Batteri, 18V 4,0 Ah 8672775 103410
TJEP UniKIT laddare 8647914 103412
TJEP Knivar för TJEP HCS-20B 8798358 103517
ANVÄNDNING
För skärning av armeringsjärn, kolstål, varmvalsad rundstång av stål m.m.
1 Bältes-/läktkrok
2 Gummigrepp
3 Snabb laddning av magasin, bakifrån 4 Glidsäker kåpa 5 Justerbart

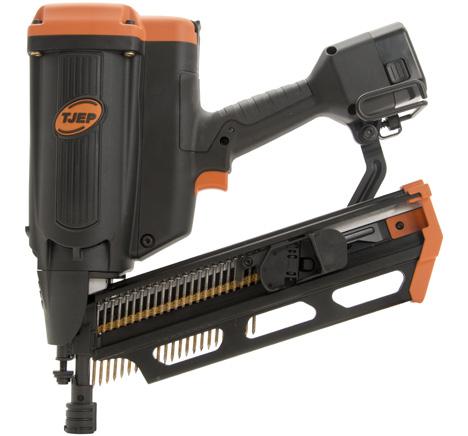

TJEP FH 21/90 GAS duplex

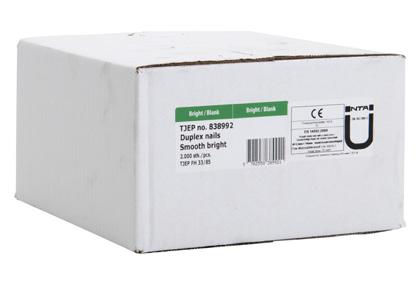

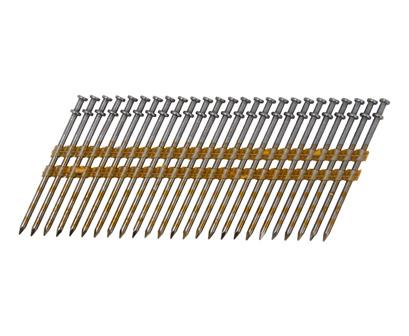

FH Duplex/Dubbelhuvudspik
SPECIFIKATIONER
Varunr. 100876
FINFO nr. 6267384
Spiklängd 50 - 90 mm
Storlek (L×B×H) 366 × 108 × 375 mm
Vikt 3,53 kg 2 1
TILLBEHÖR
Beskrivning Varunr. FINFO
Låsring till nosskydd 874763 6517998
Nosskydd 876678 6517997
Slagstift med kolv 875645 6196898
Slagstift med kolv 877601 7078424
TJEP helårsgaspatron, röd ring, 165 mm 100857 6179182
Se extra tillbehör på s. 97
ANVÄNDNING Gjutformar.
1 Kompakt design
2 Verktygsfri djupjustering
3 18V / 4Ah batteri
4 Avtagbart magasin med klickfunktion
5 Inbyggt LED ljus
6 Enkelt byte av nos
SPECIFIKATIONER
Varunr
Storlek (L×B×H) 285 × 132 × 448 mm
Vikt 4 kg Power Batteri Motor 18V borstlös motor 2 1 1
TILLBEHÖR
Beskrivning
TJEP 18V/4,0Ah Li-Ion batt.
TJEP Li-Ion laddare
Säkring A - Kabelhållare
Magnetisk, nosskydd
Langt magasin
ANVÄNDNING
Elementfabriker, Gjutformar, Stålreglar till gipsmontage

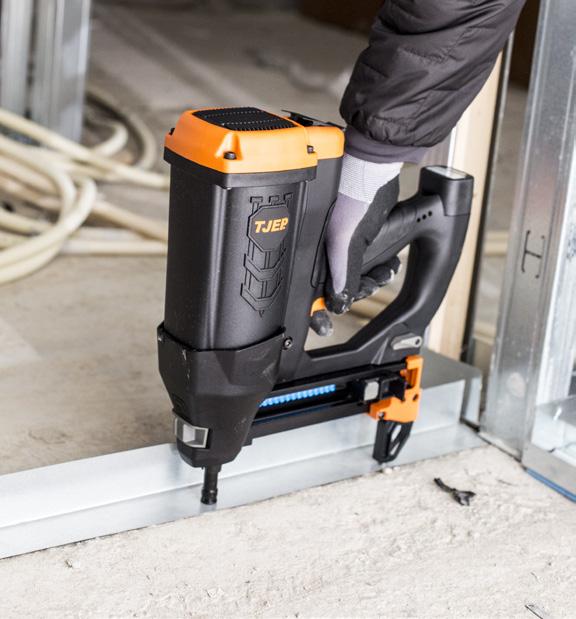

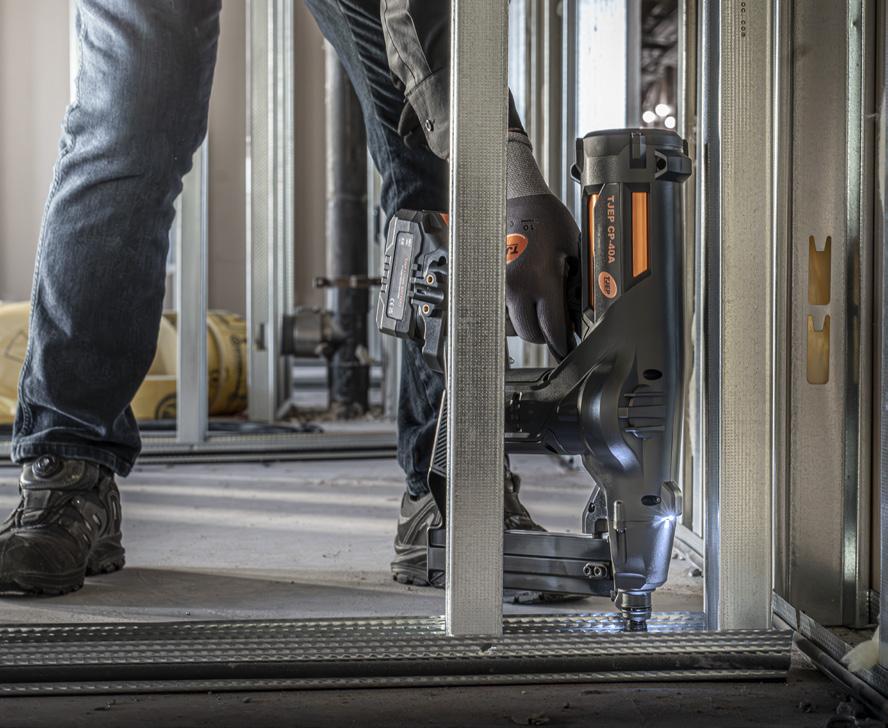

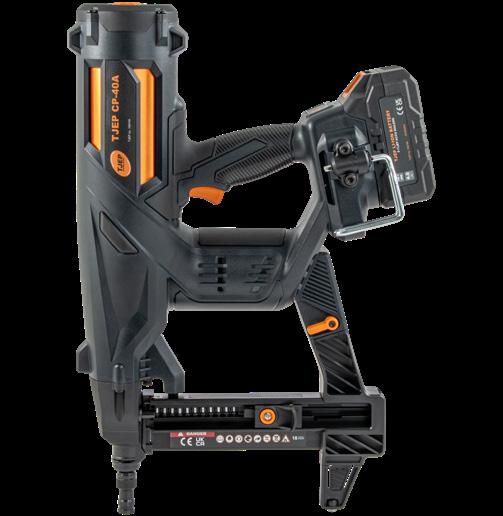

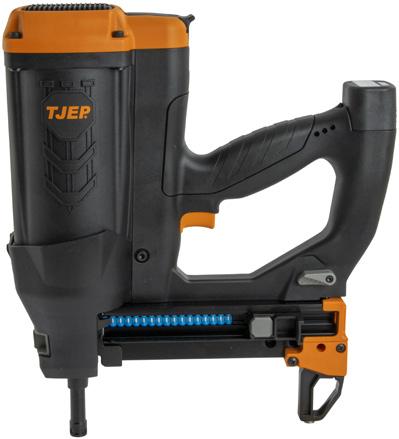

TJEP CP - 40A BATTERI BETONGSPIKPISTOL
Det sladdlösa TJEP CP-40A får sin kraft från det robusta 18V Li-Ion batteriet, med 4.0 Ah styrka, som ger verktyget kapacitet till cirka 700 skott per batteriladdning.
1 Kompakt design
CPX betongspik, s. 15
SPECIFIKATIONER
2 Justerbart slagdjup
3 Anläggningsfot

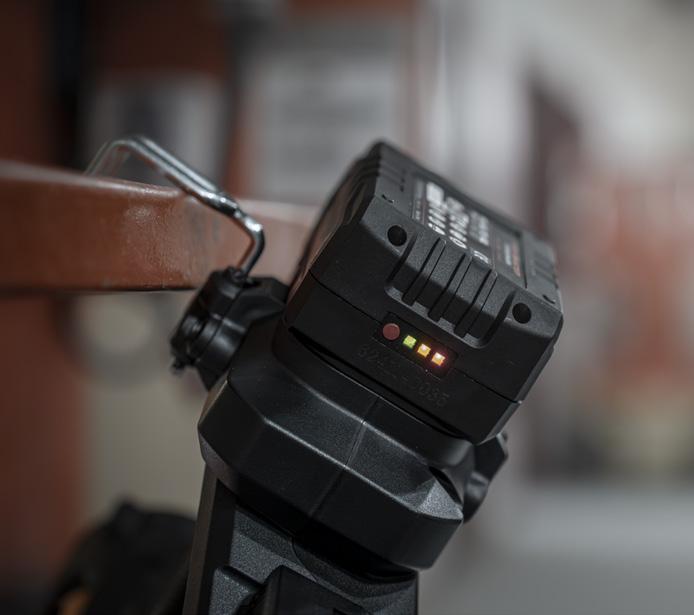

4 Batteriindikator och snabb laddning
5 Bälteskrok
6 Quick release for enkel rensning av nos
Varunr. 100245
FINFO nr. 7158276
Spiklängd 15 - 40 mm
Storlek (L×B×H) 327 × 130 × 385 mm
Vikt 3,80 kg
TILLBEHÖR
Beskrivning
Langt magasin 878165 7819214
Magnetisk, nosskydd 875795 7474867
TJEP helårsgaspatron, röd ring, 165 mm 100857 6179182
Se extra tillbehör på s. 97
ANVÄNDNING
Elementfabriker, Gjutformar, Stålreglar till gipsmontage.
PASSAR TILL
TJEP CP-40A, CP-40 GAS, CP-40

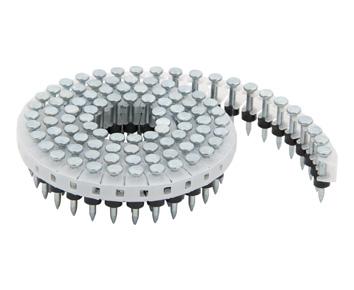

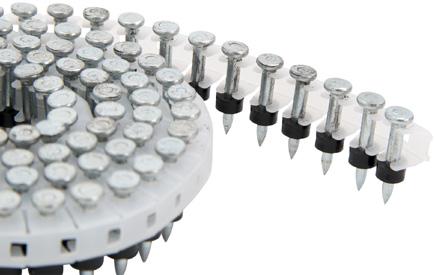

CPX BETONGSPIK, FULLHUVUD
Dimension
CPX 26/16 839216 6179303 0,65
CPX 26/20 839219 6179304 0,70
CPX BETONGSPIK, FULLHUVUD
Dimension
CPX 27/16* 839290 8126372 0,60
CPX 27/25* 839292 8126374 0,60
CPX 27/35* 839294 8126376 0,60
CPX STÅL-/BETONGSPIK, FULLHUVUD
*Introducerades 2022

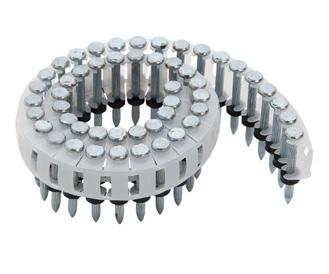

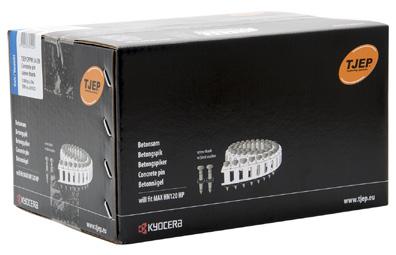

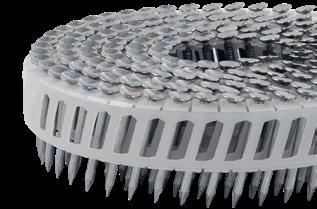

TJEP CPX BETONGSPIK, 0°

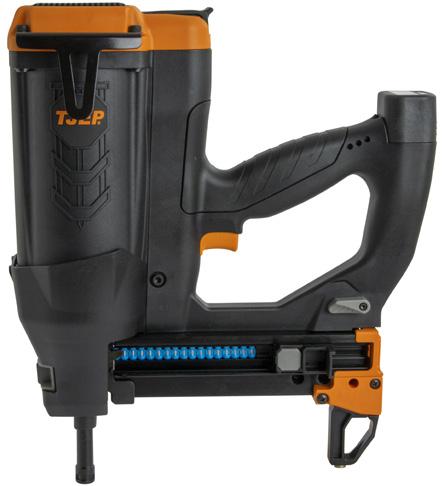

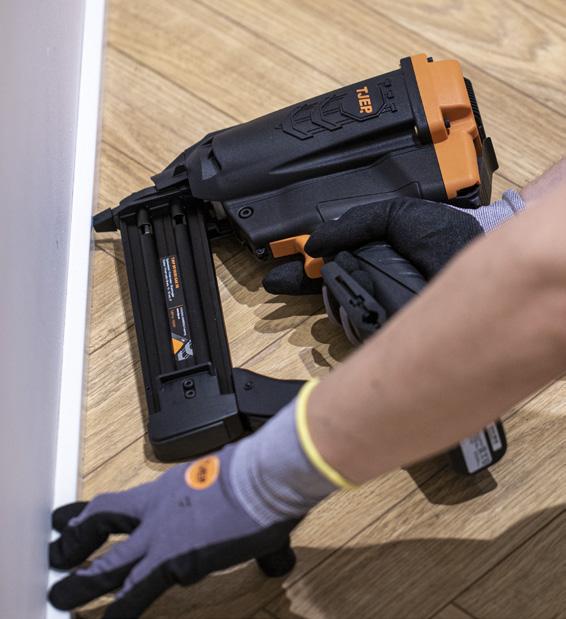

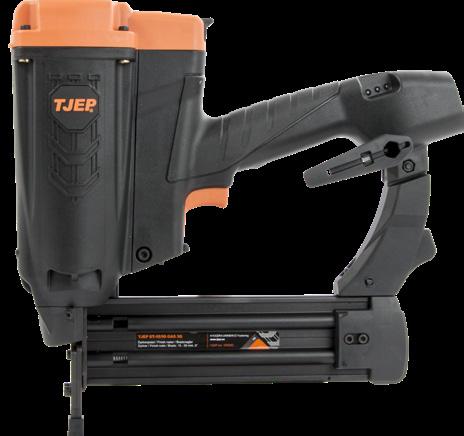

TJEP ST-15/50 GAS 3G
1 Nosskydd
2 Integrerad säkring
3 Justerbart slagdjup
4 Gummigrepp
5 Bälteskrok
ST-50 betongdyckert, s. 17
SPECIFIKATIONER
Smart design. God ergonomi och balans. Lång batterilivslängd med litiumjonteknik.
QUICK - GUIDE VÄLJ DEN RIKTIGA DYCKERTEN
Varunr Dyckert längd Änmnets tjocklek
Rekomenderade dyckertlängd kan variera, beroende av sten/betongkvaliteten, styrka och ålder
6 Batteriindikator och snabb laddning
Varunr. 100240
FINFO nr. 7158275
Stiftlängd 15 - 50 mm
Storlek (L×B×H) 350 × 86 × 286 mm
Vikt 2,30 kg
TILLBEHÖR
Beskrivning
Nosskydd
Slagstift m / kolv
TJEP gaspatron, gul ring, 78 mm
Se extra tillbehör på s. 97
ANVÄNDNING
Foder, Golvsocklar, Lister, Smygar.
Till mursten och betong!

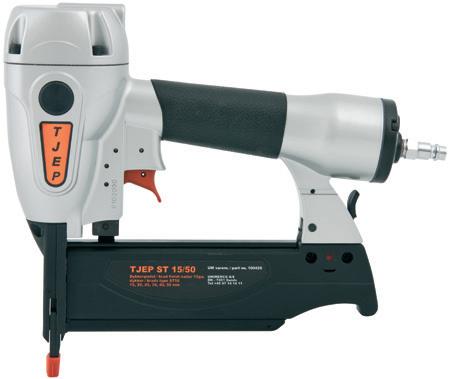

TJEP näsa med integrerad säkring, säkerställer exakt iskjutning.
1 Integrerad säkring
2 Nosskydd
3 Utblåsning i bottenstycke
ST-50 betongdyckert PASSAR TILL
4 Justerbart slagdjup 5 Gummigrepp
Stannar vid tomt magasinn
SPECIFIKATIONER
Varunr. 100426
FINFO nr. 6179142
Dyckertlängd 15 - 50 mm
Luftforbruk pr. skott 1,2 liter
Storlek (L×B×H) 271 × 73 × 254 mm
Vikt 1,50 kg
TILLBEHÖR
Beskrivning
Nosskydd set, grön
TJEP ST-15/50 GAS, ST-15/50

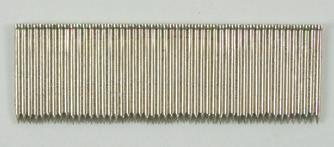

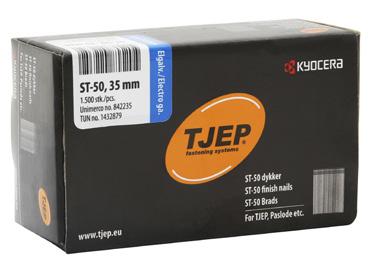

ST-50 DYCKERT
*Passar inte till ST-15/50
ST-50 DYCKERT, SORTIMENT
Dimension
Varunr. FINFO nr.
871077 6193013
Nosskydd set, orange 871076 6193012
Reservdelsset 871066 6192980
Slagstift med kolv 874616 6196890
Se extra tillbehör på s. 97
Se kompressoreröversikt på s. 109
ANVÄNDNING
Foder, Golvsocklar, Lister, Smygar.
QUICK- GUIDE
VÄLJ RÄTT STÅL/
BETONGPINS OCH SPIK
BETONG - ALLA CPX PINS
Applikationstjocklek
Betong
Längd på Pins Ca 20 mm indrivning i betongen
STÅL (>3 MM) - CPX 3.0 + CPPW PINS
Applikationstjocklek
Stål (>3 mm)
Längd på Pins Ca 7 mm indrivning i betongen
STÅL (1-4 MM) - FB SPIK + CPPW VRIDEN
Applikationstjocklek
Stål (1-4 mm)
Längd på Spik Ca 10 mm indrivning i stålet
För mer information, vänligen gå in på www.tjep.se

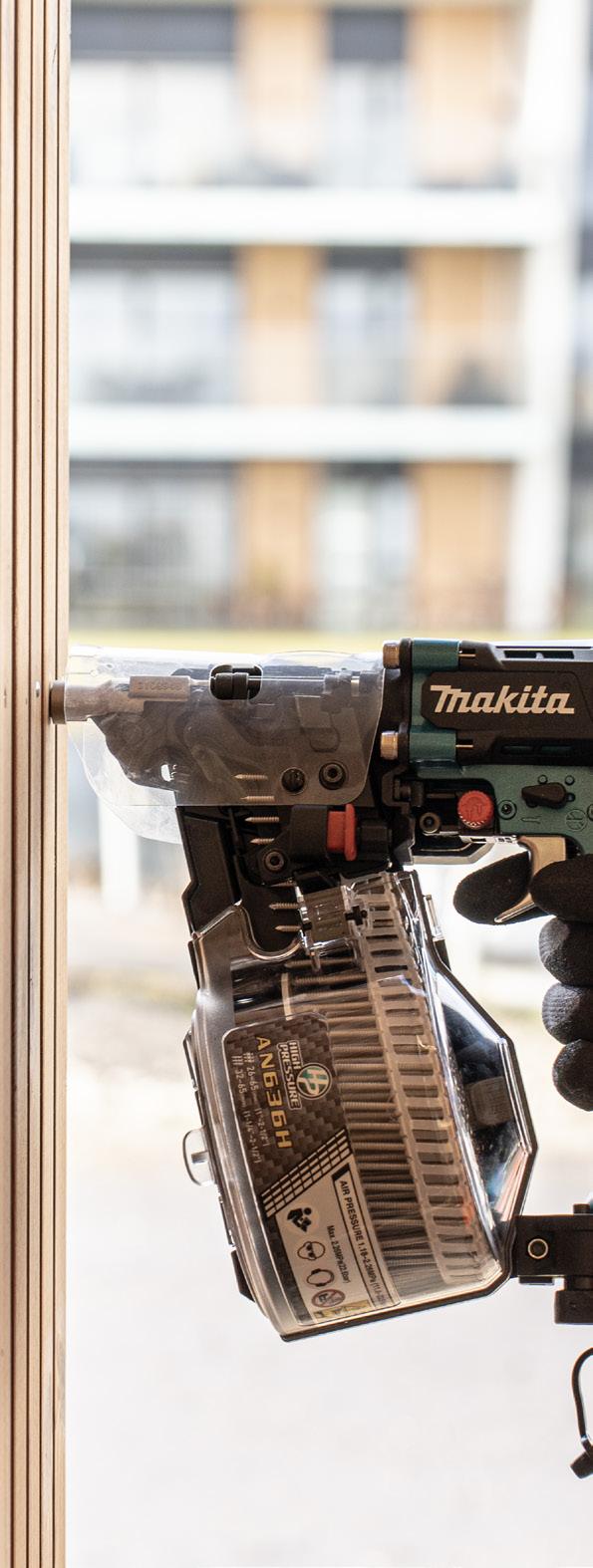

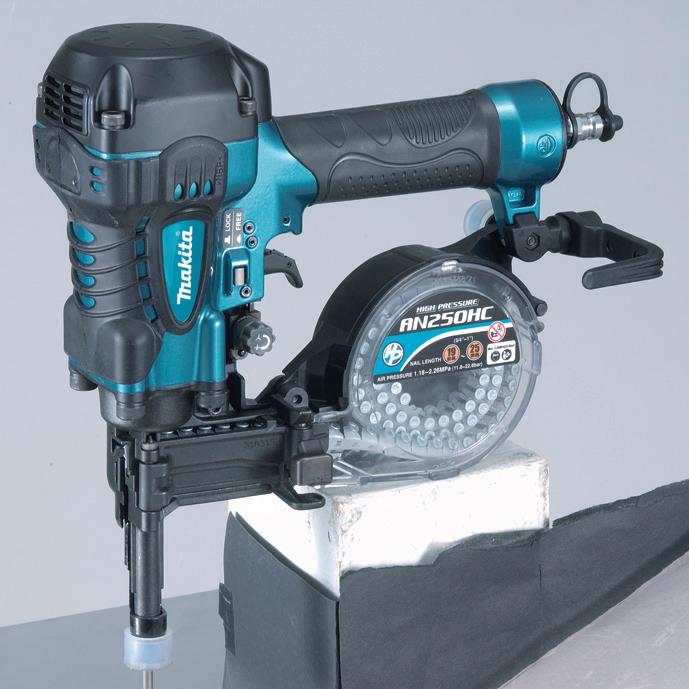

MAKITA AN250HC HP
1 Lätt och händig
2 Stor slagkraft
3 Gummigrepp
15 - 25 mm Ø: 3,0 mm

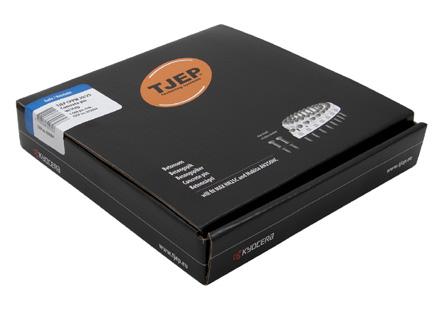

CPPW betong-/stålspik, s.19
SPECIFIKATIONER
4 Smal näsa – endast 19 mm
5 Gummikanter som skyddar mot repor och skador
6 Roterbar bälteskrok
Varunr. 100195
FINFO nr. 6645247
Spiklängd 15 - 25 mm
Storlek (L×B×H) 295 × 128 × 291 mm Vikt 2,10 kg 1
TILLBEHÖR
Beskrivning Varunr. FINFO nr. Nosskydd set 899645 7819215
TJEP HP slang, 15 m 123089 6761692
TJEP HP slangvinda, 30 m 123090 6761693
TJEP HP svivel 360° 123084 6959794
Se extra tillbehör på s. 97
Se kompressoreröversikt på s. 109
ANVÄNDNING
Elementfabriker, Stålreglar till gipsmontage.
3,4 mm
PASSAR TILL
MAKITA AN250HC HP
CPPW BETONG-/STÅLSPIK Dimension
CPPW
CPPW 30/22
PASSAR TILL MAX HN120
CPPW BETONG-/STÅLSPIK, STEPPOINT
CPPW VRIDEN BETONG-/STÅLSPIK Dimension
*Fastsättning på underlag av 1-4 mm stål eller på betong.
TJEP CPPW BETONG - /STÅLSPIK, 0°
PASSAR TILL
MAKITA AN610H HP, AN711H HP
FB STÅLSPIK, FULLHUVUD
Dimension Varunr. FINFO nr. Vikt St./paket Fp./pall.
FB 23/30* 839538 7078418 6,60 kg 6 000 40
FB 29/38* 839540 7078419 6,60 kg 6 000 40
*Med CE-godkännelse EN 14566
FB STÅLSPIK, FULLHUVUD
Dimension Varunr. FINFO nr. Vikt St./paket Fp./pall. FB 25/27* 839548 7819209 13,80 kg 3 600 100
*Utan CE-godkännelse
Alla TJEP-fastners till bärande konstruktioner är CE-godkända. CE-godkänd enl EN 14592 / EUROCODE 5. ELGALVANISERAD 12µ+ MEK. GALVANISERAD ROSTFRI (130M)
TJEP FB SPIK, 15°
PASSAR TILL
MAKITA AR411HR HP
HP SKRUV FIN GÄNGA, HÅRDGIPS STÅL/TRÄ
Dimension Varunr. FINFO nr. Vikt St./paket Fp./pall.
HP 3,9/32 839966 7095801 2,80 kg 2 000 128
HP 3,9/41* 839968 7095802 2,80 kg 2 000 112
*Med CE-godkännelse EN 14566

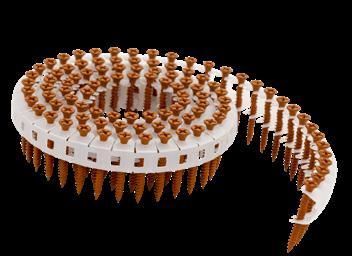

HP SKRUV COMBI, GIPS/STÅL/TRÄ
Dimension Varunr. FINFO nr. Vikt St./paket Fp./pall.
HP 3,9/28* 839987 7774287 2,80 kg 2
HP 3,9/32 839983 7773603 2,80 kg 2 000 128
HP 3,9/41 839985 7773604 2,80 kg 2 000 112
*Med CE-godkännelse EN 14566
Alla TJEP-fastners till bärande konstruktioner är CE-godkända. CE-godkänd enl EN 14592 / EUROCODE 5.
SVART FOSFATERAD ORANGE DURA
Alla verktyg från TJEP är kvalitetsprodukter som tillverkas av förstklassiga material och under noggrann kvalitetskontroll för många års problemfritt användande. Professionellt preventivt och korrektivt underhåll är dock nödvändigt för att säkra effektiv och konternuerlig drift på byggarbetsplatsen.
Behöver verktyget serviceras?
Vi har ett starkt team som står klar att servicera era verktyg, men eftersom många problem kan åtgärdas på telefonen, rekommenderar vi att du ringer till ett av kontaktnummrerna här på sidan innan du skickar in verktyget till reparation. Så slipper du att skicka in verktyget i onödan och du slipper undvara ditt verktyg.
Till vilken adress ska verktygen skickas?
TJEP SPIKPISTOLER, TJEP NAJMASKINER, TJEP ARMERINGSKAPARE, TJEP HP KOMPRESSOR*
Kyocera Unimerco Fastening A/S, Drejervej 2, 7451 Sunds Tlf. +46 (0)36 2937502
