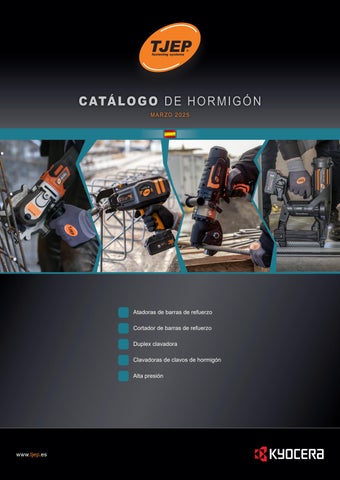

CATÁLOGO DE HORMIGÓN
MARZO 2025




Atadoras de barras de refuerzo
Cortador de barras de refuerzo
Duplex clavadora
Clavadoras de clavos de hormigón
Alta presión

MARZO 2025
Atadoras de barras de refuerzo
Cortador de barras de refuerzo
Duplex clavadora
Clavadoras de clavos de hormigón
Alta presión

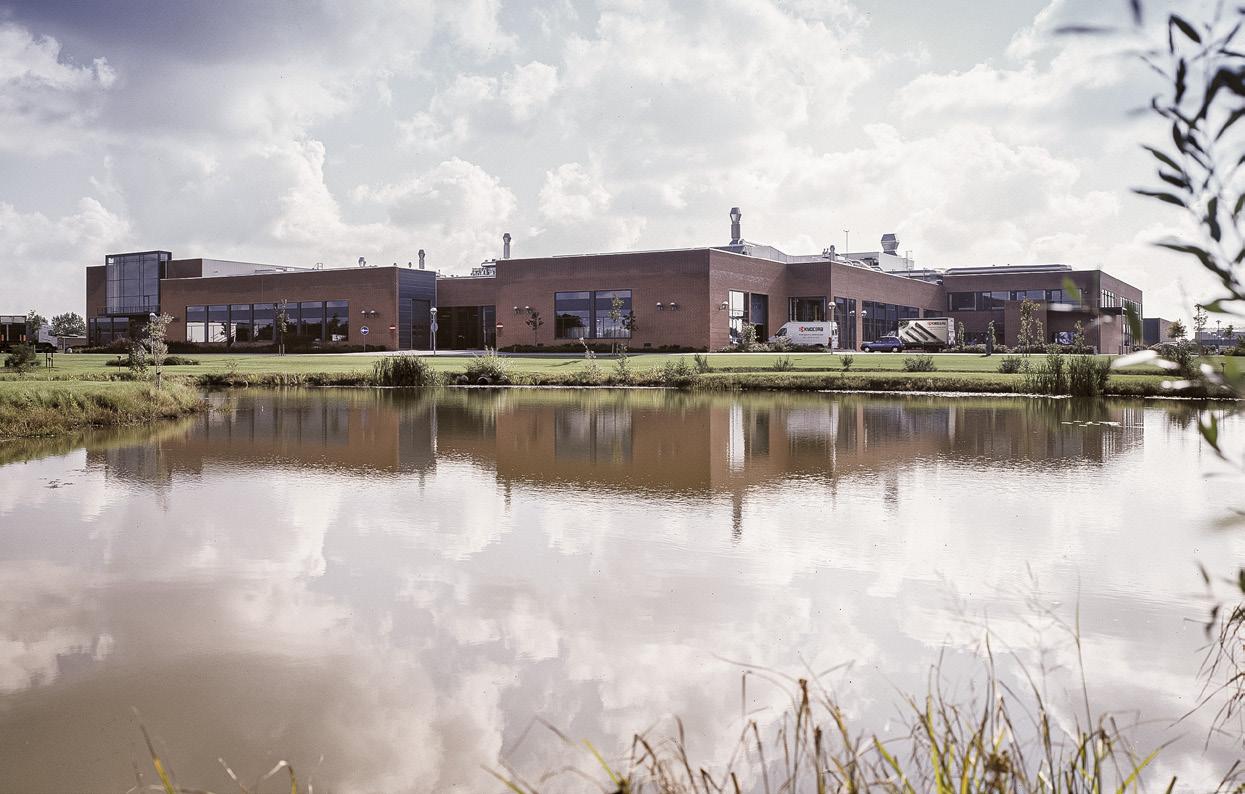

Sobre Kyocera Unimerco
Kyocera Unimerco es una empresa global de fabricación, distribución y servicios.
El grupo incluye una División de Herramientas, que se ocupa de la consultoría y la venta de soluciones de herramientas para el mecanizado y herramientas de medición y verificación para la industria manufacturera, y una División de Fijaciones, que suministra una amplia gama de clavadoras estándar, clavadoras de puntillas y clavadoras de clavos, accesorios y elementos de fijación para el sector de la construcción.
RESUMEN DE LOS SÍMBOLOS
2 Se suministra con 2 bobinas de alambre TJEP
2 Se suministra con 2 cuchillas TJEP
Esta empresa danesa se fundó en 1964 con el nombre UNIMERCO y tiene su sede central en Sunds, cerca de Herning. En 2011, todas las actividades fueron asumidas por la empresa japonesa KYOCERA. Esto ha creado una empresa aún más sólida, con una gama de productos ampliada, una amplia red de empresas y distribuidores en todo el mundo y un ambicioso plan de crecimiento. KYOCERA Corporation comprende más de 290 empresas, 75.000 empleados y genera unas ventas de más de 13.000 millones de euros.
Se suministra con empuñadura adicional
Se suministra con 2 baterías
Pila de combustible TJEP, amarillo, 78 mm
Pila de combustible TJEP, naranja, 165 mm 1 Se suministra en un maletín de plástico
Se suministra con cargador de batería TJEP
1 Se suministra en una caja de cartón Cabezal completo
Pila de combustible TJEP, rojo, 165 mm. Rendimiento completo hasta -15°C

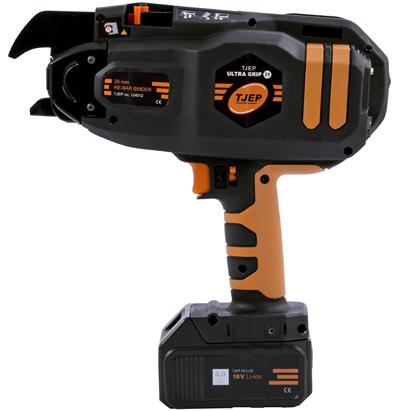

1 Motores sin escobillas de 18v
2 Caja de engranajes sellada para una potencia adicional
3 El diseño optimizado de la punta, con una larga vida útil, garantiza un acceso más sencillo al punto que desee atar
4 Empuñadura más larga y estrecha para una ergonomía mejorada
5 Batería deslizable de iones de litio de 18v 4Ah
6 Conector para extensión electrónica
ESPECIFICACIONES
Núm. de artículo 124012
Núm. EAN 5702551240120
Tamaño (Largo × Ancho × Alto) 281 × 109 × 300 mm
Peso 2,50 kg
Grosor de la pieza de trabajo 8 - 25 mm
Lazos 2 - 3
Atados por carrete de alambre 160 - 220
Ataduras por carga: +5.000 (3 lazos)
ACCESORIOS
Descripción Núm. de artículo
Batería deslizable de iones de litio TJEP 4,0 Ah, 18v 124204
Cargador de batería TJEP ULTRA GRIP 124205
Barra extensora TJEP ULTRA GRIP 124202
Funda protectora TJEP 124203
APLICACIONES
Prefabricado, Carreteras y puentes.
L: 95 m Ø: 0,8 mm
ULTRA GRIP WIRE, pág. 5
ESPECIFICACIONES
1 Motores sin escobillas de 18v
2 Caja de engranajes sellada para una potencia adicional
3 El diseño optimizado de la punta, con una larga vida útil, garantiza un acceso más sencillo al punto que desee atar
4 Empuñadura más larga y estrecha para una ergonomía mejorada
5 Batería deslizable de iones de litio de 18v 4Ah
6 Conector para extensión electrónica
Núm. de artículo 124002
Núm. EAN 5702551240021
Tamaño (Largo × Ancho × Alto) 297 × 109 × 300 mm
Peso 2,60 kg
Grosor de la pieza de trabajo 12 - 40 mm
Lazos 2 - 3
Atados por carrete de alambre 120 - 160
Ataduras por carga: +4.500 (3 lazos)
ACCESORIOS
Descripción
de artículo
Batería deslizable de iones de litio TJEP 4,0 Ah, 18v 124204
Cargador de batería TJEP ULTRA GRIP 124205
Barra extensora TJEP ULTRA GRIP 124202
Funda protectora TJEP 124203
APLICACIONES
Prefabricado, Cimientos y zapatas, Carreteras y puentes, Piscinas, Calefacción de suelo.

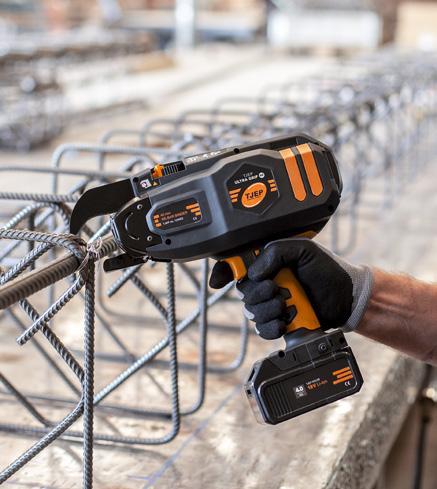

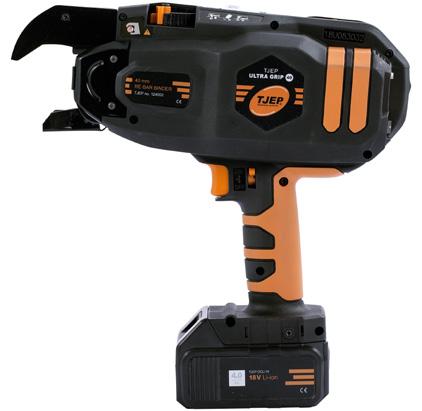

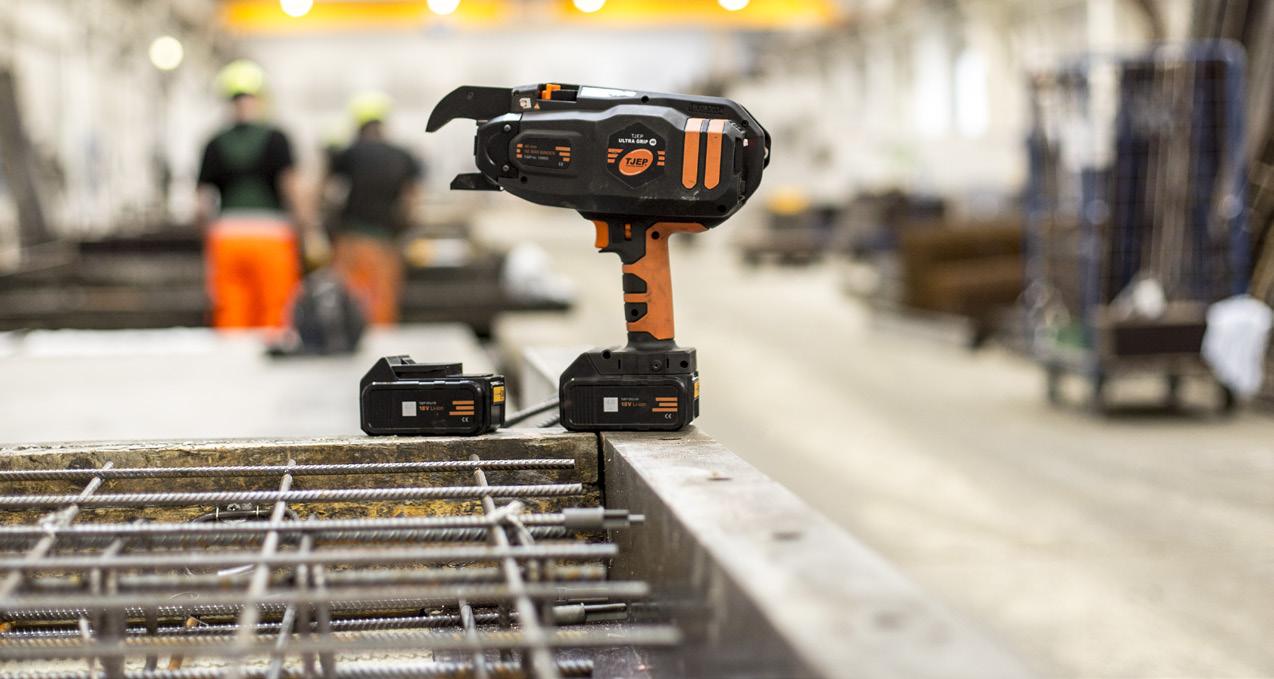

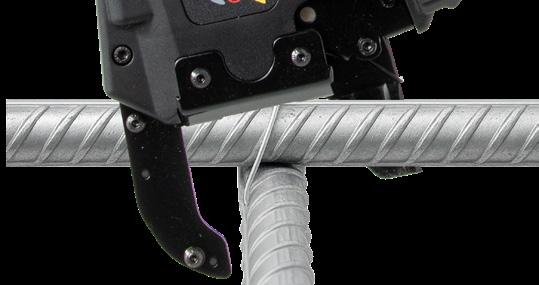

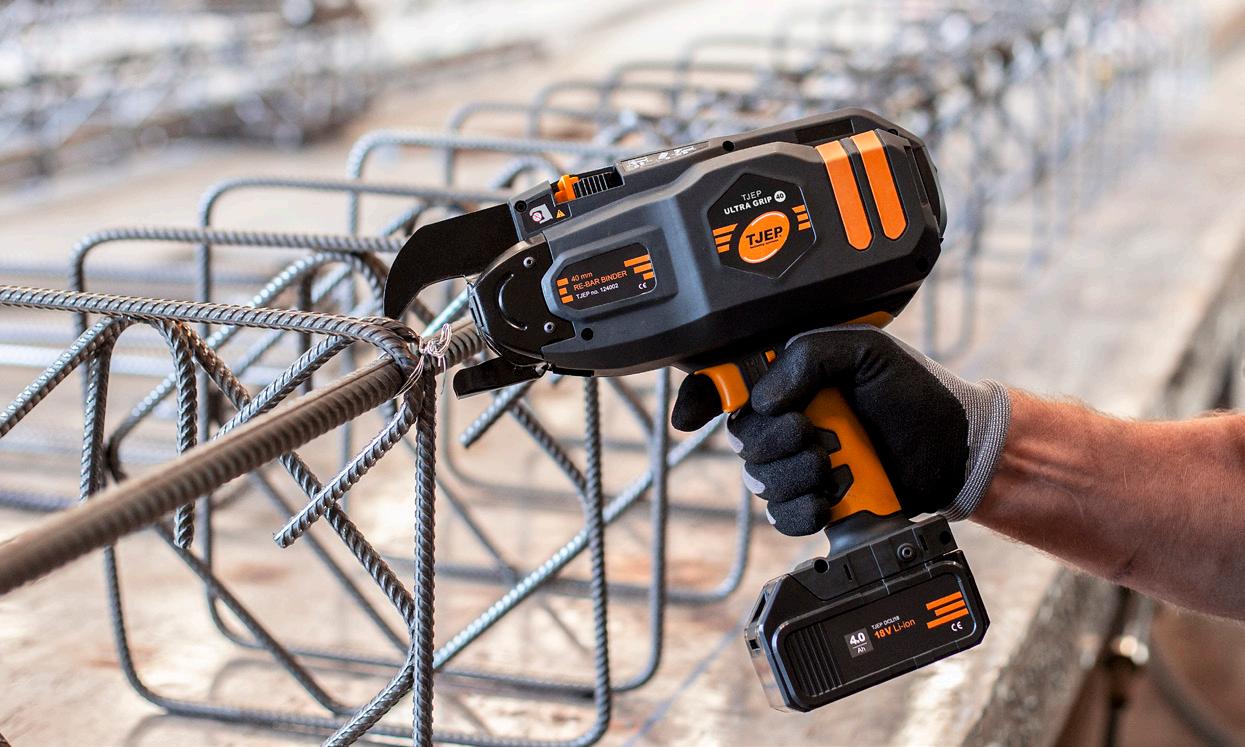

La atadora TJEP ULTRA GRIP aumenta su eficiencia significativamente en comparación con el atado manual, caracterizado por ser físicamente exigente, monótono y lento.
TJEP ULTRA GRIP es la tercera generación de atadoras de barras de refuerzo de TJEP y constituye un desarrollo posterior de nuestras populares atadoras XP. La experiencia técnica obtenida a partir de la anterior generación se ha aplicado a la nueva serie ULTRA GRIP, que marca nuevos estándares en la velocidad y la calidad de atado.
Ajuste de par de fuerzas fácil y rápido
1 Motores sin escobillas de 18v
2 Caja de engranajes sellada para una potencia adicional
L: 95 m Ø: 0,8 mm
ULTRA GRIP WIRE, pág. 5

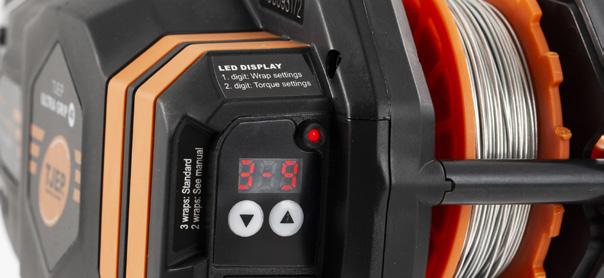

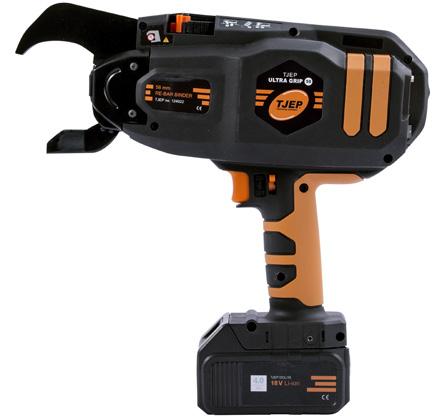

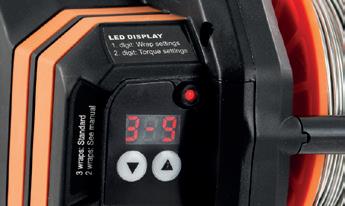

El nuevo panel de control digital garantiza ajustes de par de fuerzas fáciles y rápidos, mientras que la pantalla clara le brinda una visión general rápida de la configuración de par de fuerzas actual y la cantidad de vueltas.
ESPECIFICACIONES
3 El diseño optimizado de la punta, con una larga vida útil, garantiza un acceso más sencillo al punto que desee atar
4 Empuñadura más larga y estrecha para una ergonomía mejorada
5 Batería deslizable de iones de litio de 18v 4Ah
6 Conector para extensión electrónica
Núm. de artículo 124022
Núm. EAN 5702551240229
Tamaño (Largo × Ancho × Alto) 312 × 109 × 310 mm
Peso 2,80 kg
Grosor de la pieza de trabajo 30 - 58 mm
Lazos 3 - 4
Atados por carrete de alambre 80 - 96
Ataduras por carga: +3.200 (4 lazos) 2 2 1 1
ACCESORIOS
Descripción Núm. de artículo
Batería deslizable de iones de litio TJEP 4,0 Ah, 18v 124204
Cargador de batería TJEP ULTRA GRIP 124205
Barra extensora TJEP ULTRA GRIP 124202
Funda protectora TJEP 124203
APLICACIONES
Prefabricado, Cimientos y zapatas, Carreteras y puentes, Piscinas.
COMPATIBILIDAD
TJEP RE-BAR XP 25 Binder, RE-BAR XP 40 Binder, ULTRA GRIP 25, ULTRA GRIP 40, ULTRA GRIP 58

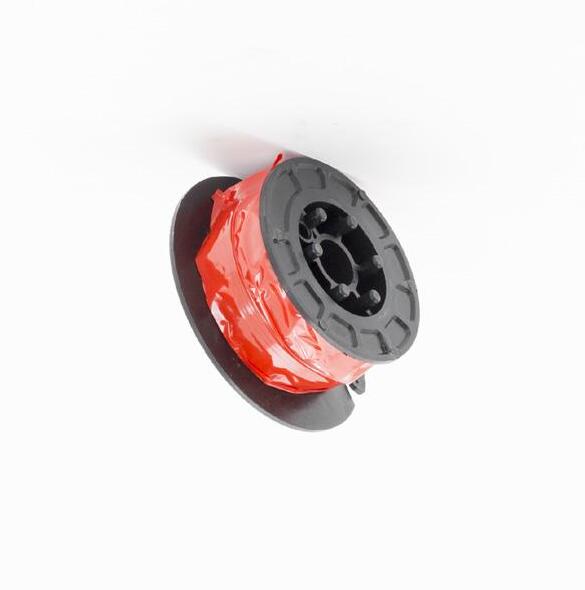

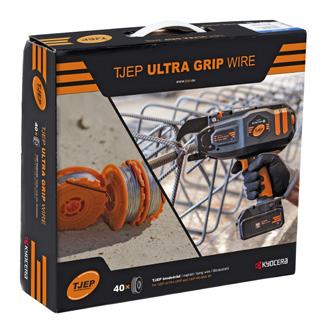

ULTRA GRIP WIRE
Dimensiones Núm. de artículo Uds./caja Caja/pal.
ULTRA
ALAMBRE TJEP ULTRA GRIP tiene una gran fuerza tensil y es muy flexible y dúctil: una combinación específica que proporciona un procedimiento perfecto y eficiente y un atado muy resistente. Garantiza el atado firme y seguro de las varillas de refuerzo.
ALAMBRE EP
COMPATIBILIDAD
MAX RB650A, RB655
ALAMBRE DE ATADO, 1,5 MM
Dimensiones

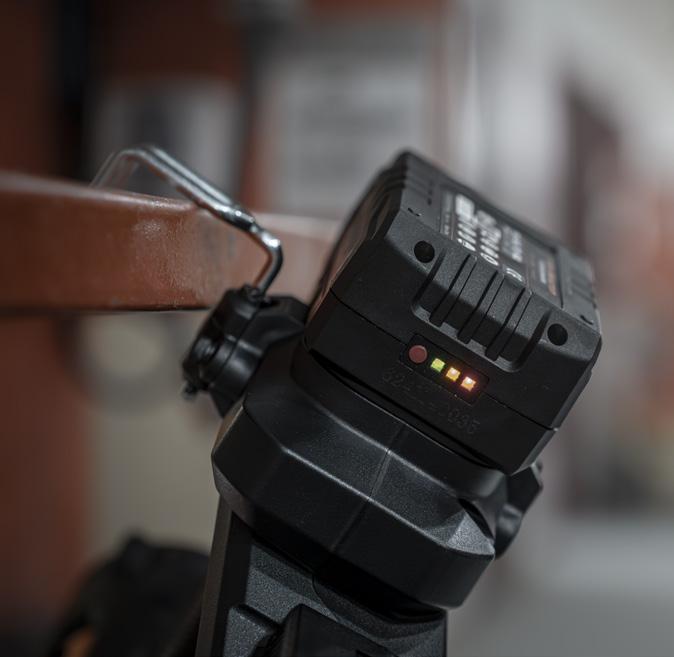

BATERÍA DESLIZABLE DE IONES DE LITIO TJEP DE 4.0AH, 18V
Núm. de artículo 124204
N.º EAN 5702551242049
FUNDA
Núm. de artículo 124203
N.º EAN 5702551242032
CARGADOR DE BATERÍA TJEP ULTRA GRIP

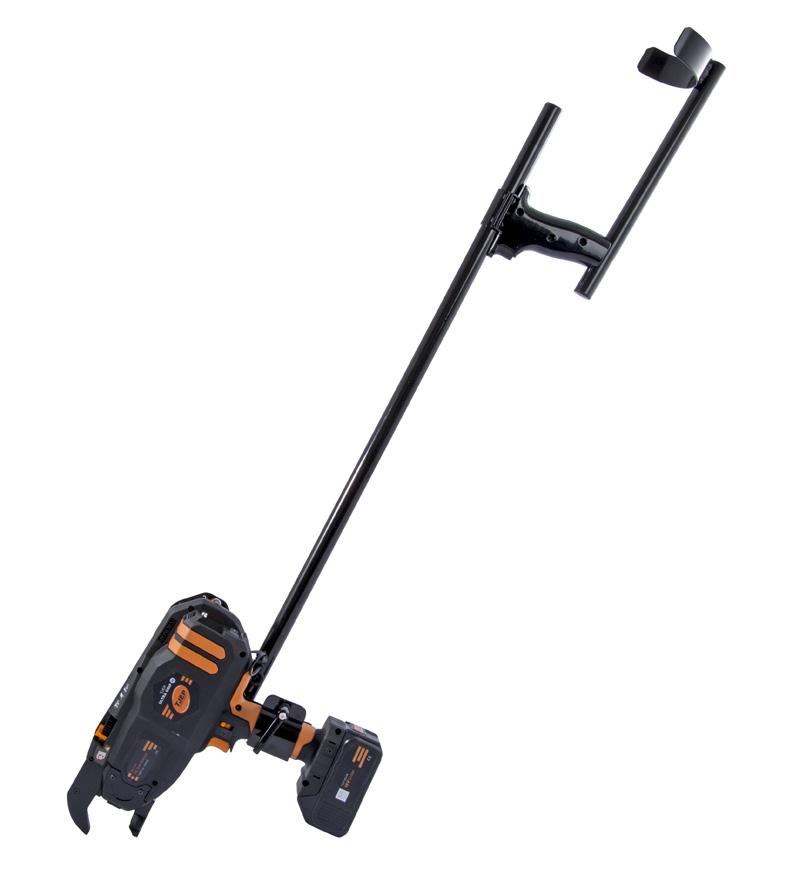

BARRA DE EXTENSIÓN TJEP
Núm. de artículo 124202
N.º EAN 5702551242025

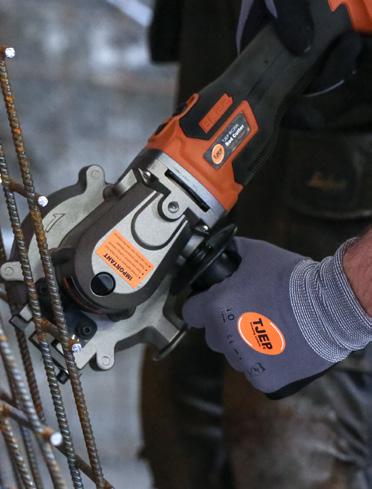

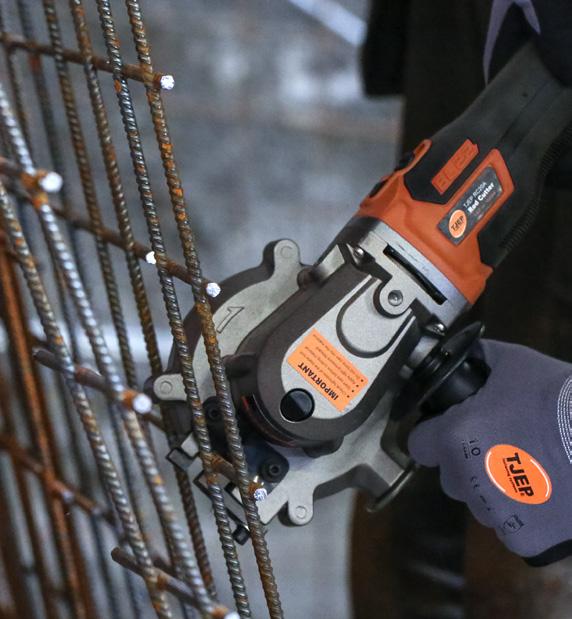

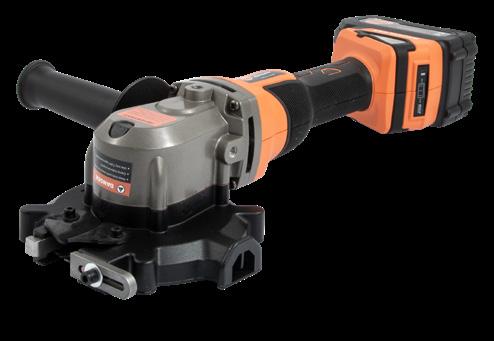

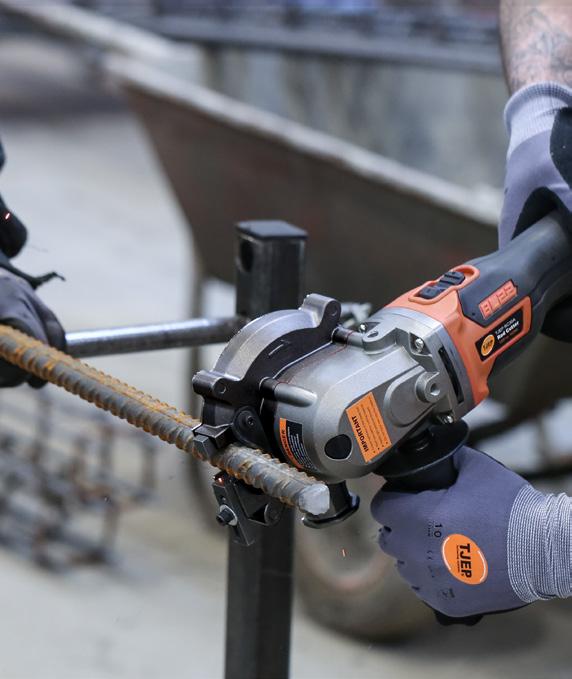

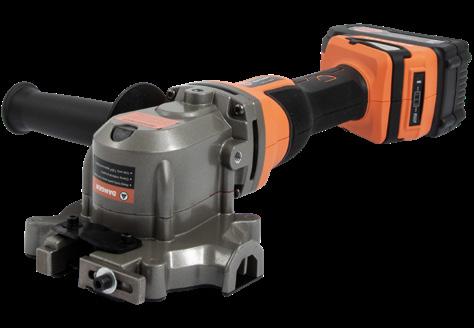

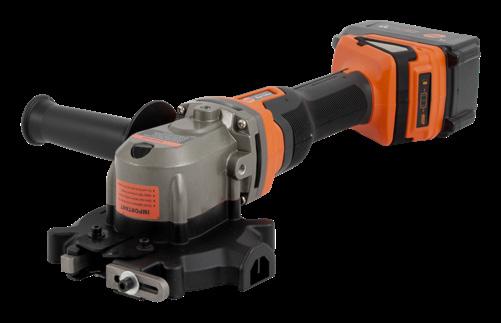

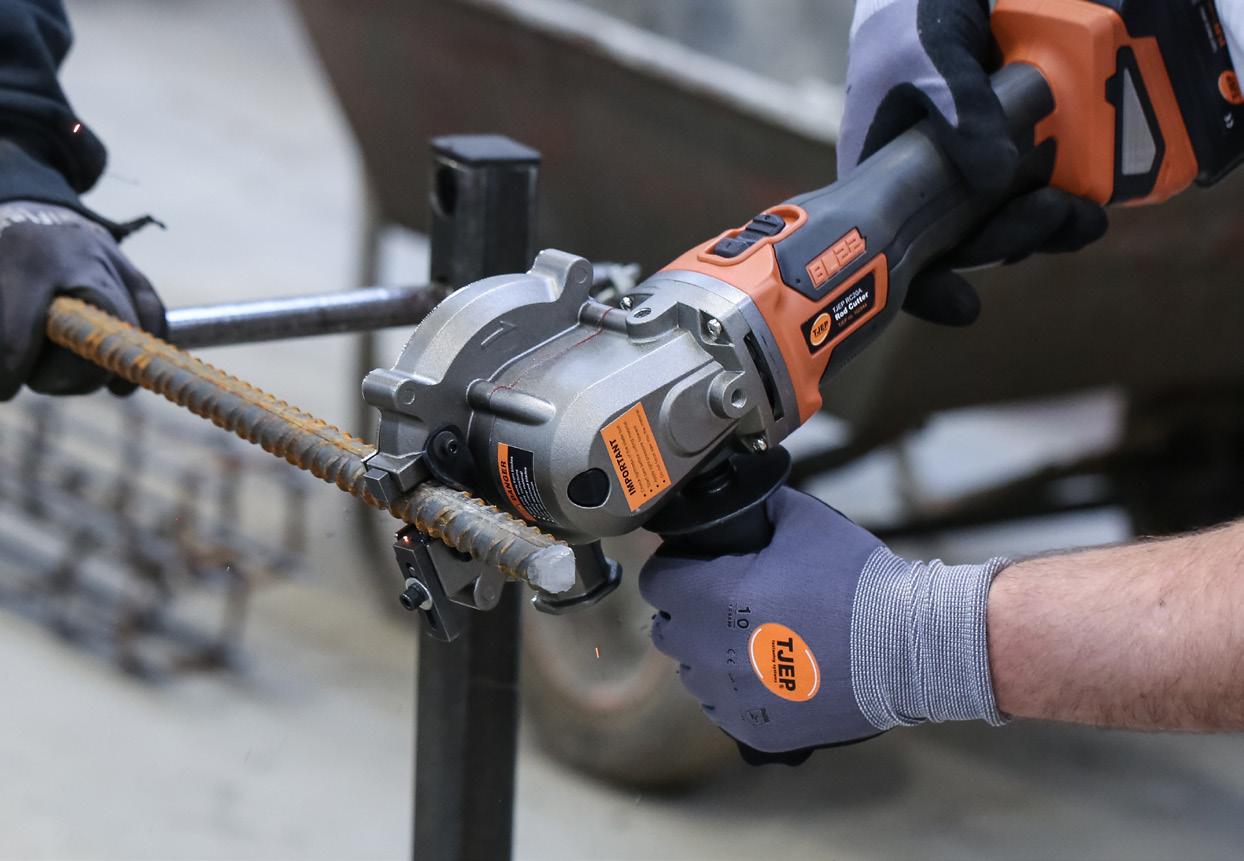

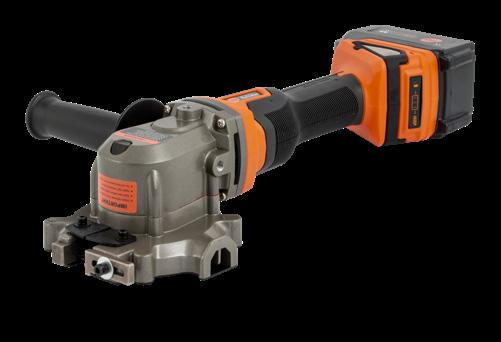

Corte de varillas de barras de refuerzo de hasta Ø 20 mm
Ligero, rápido y eficiente
Empuñadura lateral extraíble
ESPECIFICACIONES
Núm. de artículo 102944
N.º EAN 5702551029442
Dimensiones (la. x an. x al.) 438 × 133 × 83 mm
Peso 3,50 kg
Espesor de la pieza de trabajo 10 - 20 mm velocidad de cuchilla sin carga Max. 2.000 rpm
Tensión 24V / 6Ah
ACCESORIOS
Descripción
Núm. de artículo
Batería TJEP 6,0 Ah iones de litio 103964
Cargador de batería TJEP para TJEP RC20A y RC30A 103965
Cuchilla TJEP RC20 102942
APLICACIONES
Tuberías, ferralla, varillas roscadas.
¡Herramientacortadora ydobladora!
Mínimo de chispas
Ligero, rápido y eficiente
Empuñadura lateral extraíble
ESPECIFICACIONES
Núm. de artículo 102946
N.º EAN 5702551029466
Dimensiones (la. x an. x al.) 445 × 133 × 83 mm
Peso 3,50 kg
Espesor de la pieza de trabajo 10 - 30 mm
velocidad de cuchilla sin carga Max. 2.000 rpm
Tensión 24V / 6Ah
ACCESORIOS
Descripción

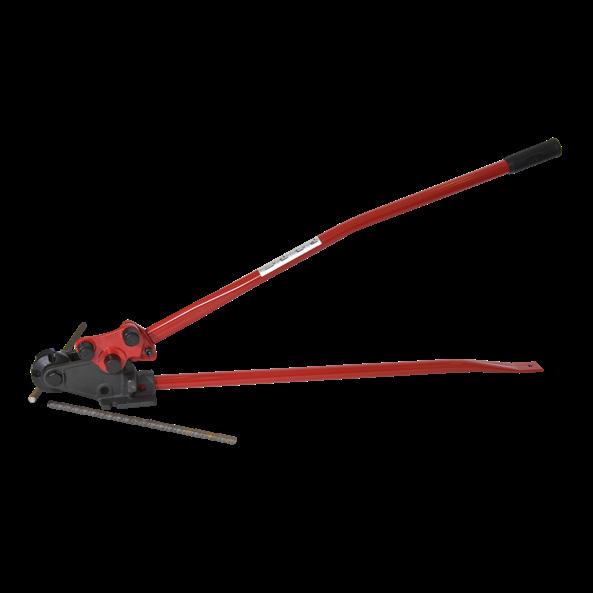

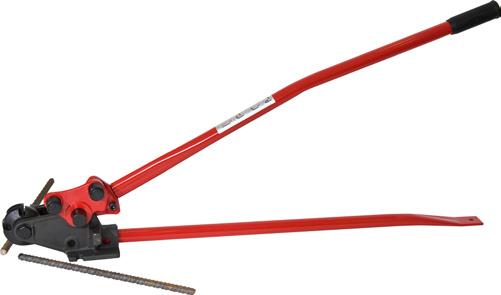

Corta y dobla acero y ferralla sin cambiar de herramienta. El cabezal con diseño especial hace que la cuchilla sea más duradera.
ESPECIFICACIONES
Núm. de artículo 102960
N.º EAN 5702551029602
Dimensiones 1320 × 120 mm
Peso 14,00 kg
Espesor de la pieza de trabajo 16 mm
Rendimiento de corte max. 16 mm 450 N / mm²
Rendimiento de doblado max. 16 mm 450 N / mm²
Ángulo de doblado máx. 180°
Doblando 1 max. 90°
Doblando 2 max. 90°
Núm. de artículo
Batería TJEP 6,0 Ah iones de litio 103964
Cargador de batería TJEP para TJEP RC20A y RC30A 103965
Cuchilla TJEP RC30 102948
APLICACIONES
Tuberías, ferralla, varillas roscadas.
APLICACIONES
Ferralla.

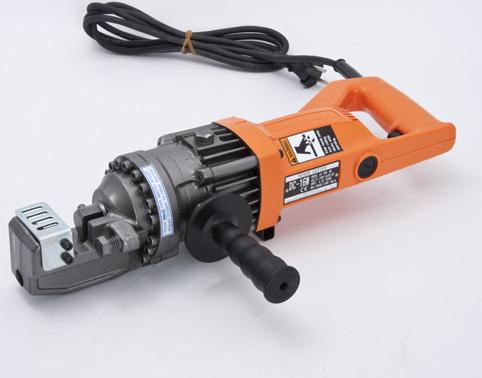

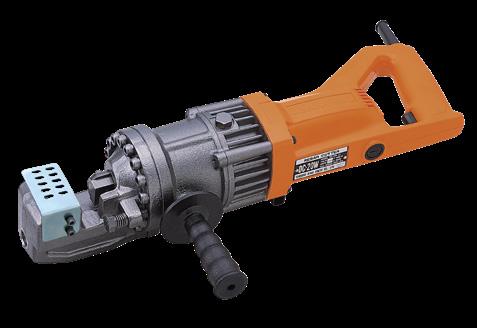

Fuerza de corte: 13 t
velocidad de corte: aprox. 2,5 s
Cuchillas de corte: Reversible
ESPECIFICACIONES
Núm. de artículo 102970
N.º EAN 5702551029701
Dimensiones (la. x an. x al.) 460 × 270 × 115 mm
Peso 8,00 kg
Espesor de la pieza de trabajo 0 - 16 mm
Resistencia del acero Max. 650 N / mm²
Potencia del motor 1,050W / 230V 2 1
APLICACIONES
Tuberías, ferralla, varillas roscadas.
Fuerza de corte: 15 t velocidad de corte: aprox. 3 s
Cuchillas de corte: Reversible
ESPECIFICACIONES
Núm. de artículo 102971
N.º EAN 5702551029718
Dimensiones (la. x an. x al.) 500 × 150 × 135 mm
Peso 10,50 kg
Espesor de la pieza de trabajo 0 - 20 mm
Resistencia del acero Max. 650 N / mm²
Potencia del motor 2,500W / 230V
APLICACIONES
Tuberías, ferralla, varillas roscadas.
2 1

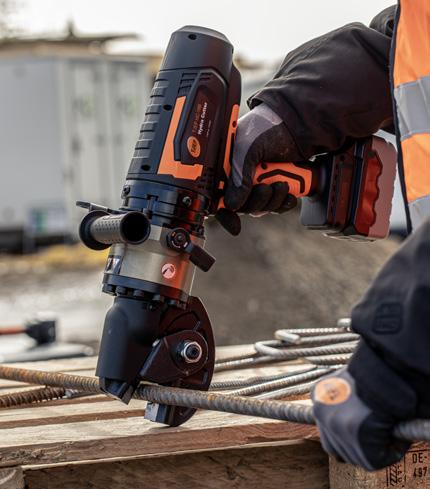

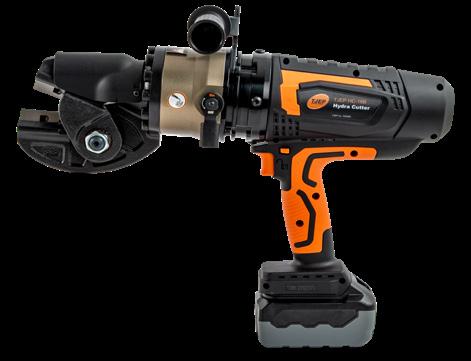

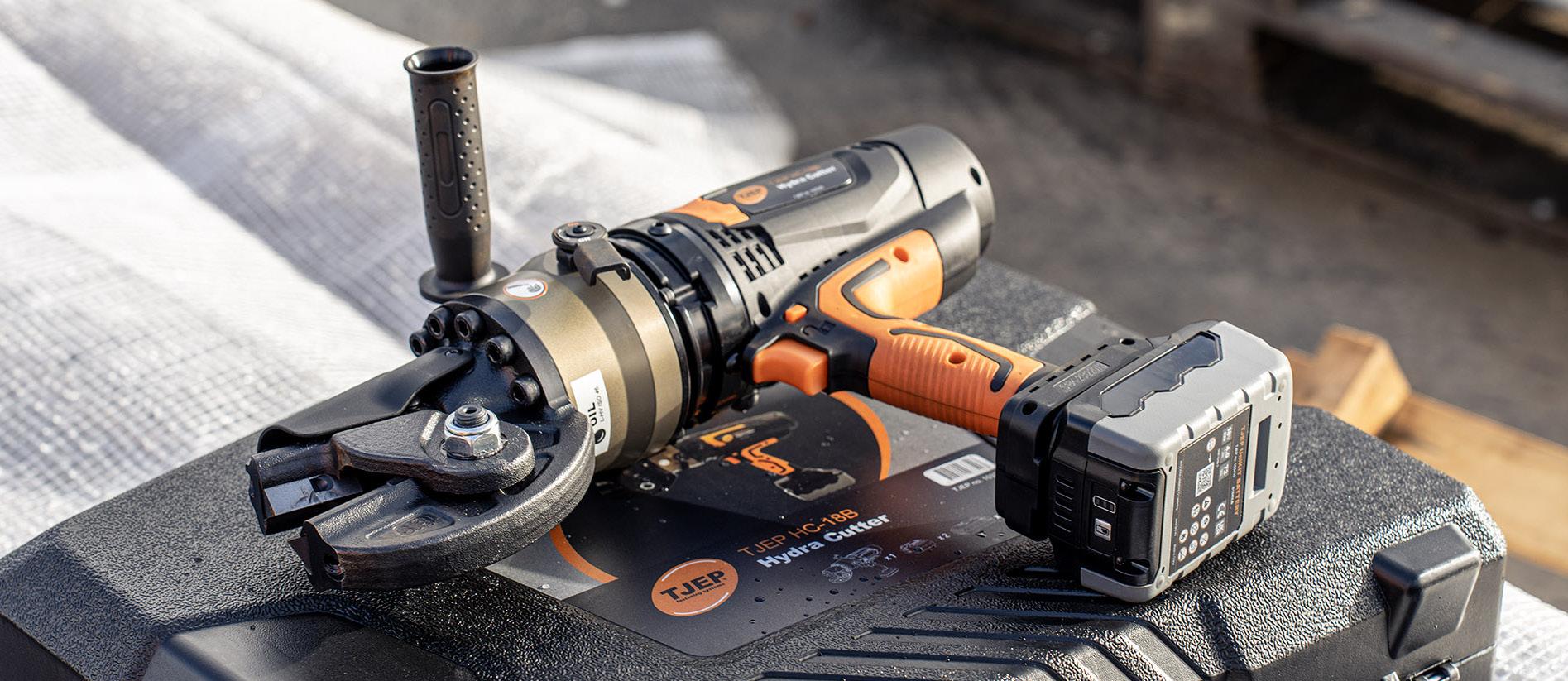

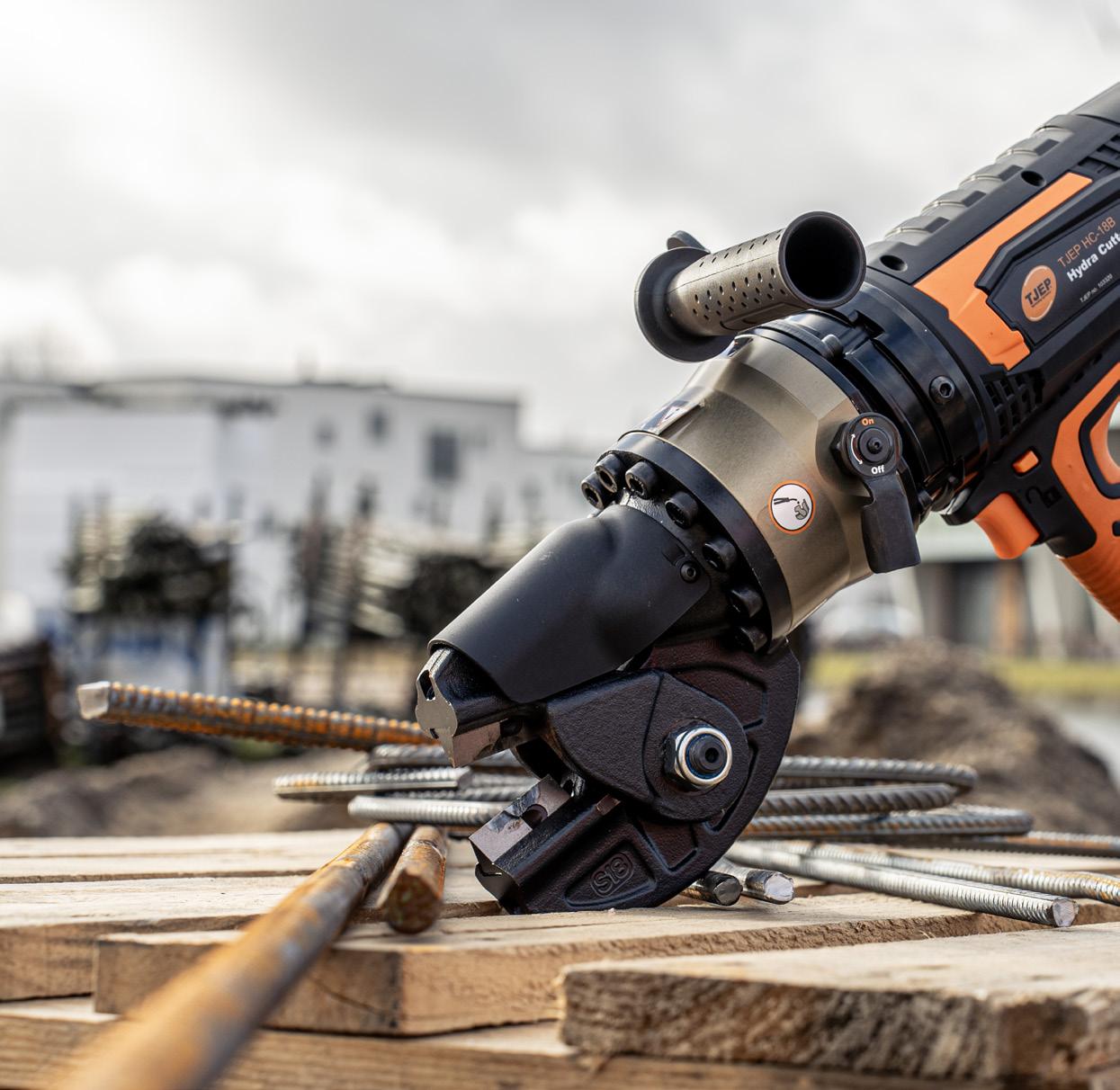

1 Cabezal de corte en forma de tijera
2 Cabezal de corte en forma de tijera con rotación de 360°
3 válvula antirretorno
4 Bloqueo del gatillo
5 Batería deslizante de iones de litio de 18 v y 4 Ah
6 velocidad de corte de 3 a 5 seg.
ESPECIFICACIONES
Artículo nº 103320
EAN no.
Tamaño (L×A×H)
5702551033203
418 × 113 × 305 mm
Peso 7,25 kg
Capacidad de corte Φ 5 - 18 mm
Resistencia a la tracción del material 400 - 500 MPa
velocidad de corte 3 - 5 seg.
Cortes por carga de batería
Aprox. 159 (Φ 16 mm)
Aprox. 321 (Φ 12 mm)
Rotación del cabezal 360°
Alimentación Batería
Motor 18v motor sin escobillas 2 1 1
ACCESORIOS
Descripción Nº artículo
Batería TJEP UniKIT, 18v 4,0 Ah 103410
Cargador TJEP UniKIT 103412
Cuchillas TJEP para TJEP HC-18B 103420
UTILIZADO PARA
Corte de barras, acero al carbono, acero redondo laminado en caliente, etc.

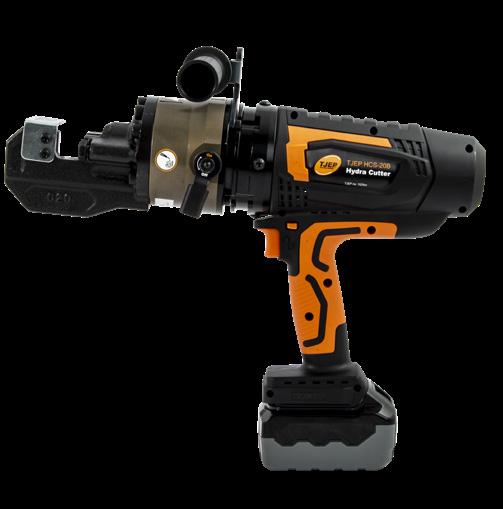

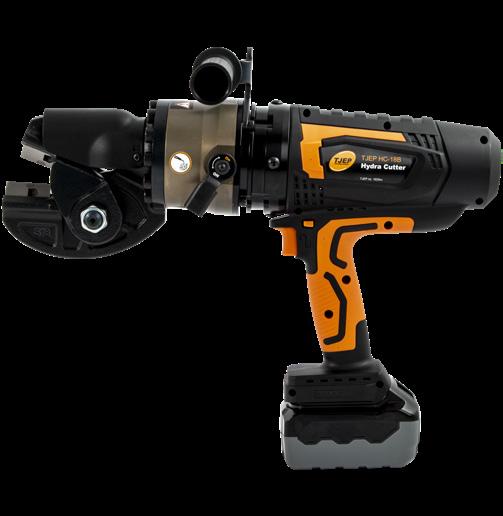

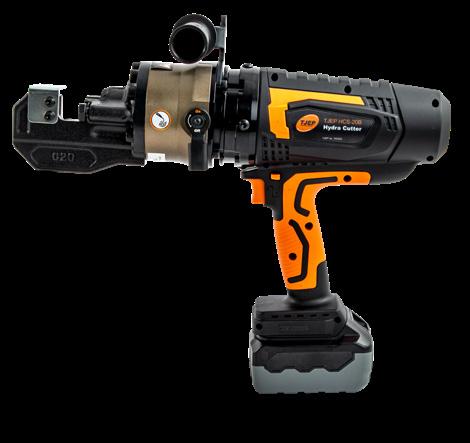

1 Cabezal de corte con tijeras ligeras
2 Cabezal de corte ligero giratorio 360°
3 válvula antirretorno
4 Bloqueo del gatillo
5 Batería deslizante de iones de litio de 18 v y 4 Ah
6 velocidad de corte de 3 a 5 seg.
ESPECIFICACIONES
Artículo nº 103322
EAN no. 5702551033227
Tamaño (L×A×H) 405 × 113 × 305 mm
Peso 6,05 kg
Capacidad de corte Φ 5 - 20 mm
Resistencia a la tracción del material 400 - 500 MPa velocidad de corte 3 - 5 seg.
Cortes por carga de batería
Aprox. 109 (Φ 20 mm)
Aprox. 210 (Φ 16 mm)
Aprox. 392 (Φ 12 mm)
Rotación del cabezal 360°
Alimentación Batería
Motor 18v motor sin escobillas
2 1 1
ACCESORIOS
Descripción
Nº artículo
Batería TJEP UniKIT, 18v 4,0 Ah 103410
Cargador TJEP UniKIT 103412
Cuchillas TJEP para TJEP HC-18B 103420
UTILIZADO PARA
Corte de barras, acero al carbono, acero redondo laminado en caliente, etc.

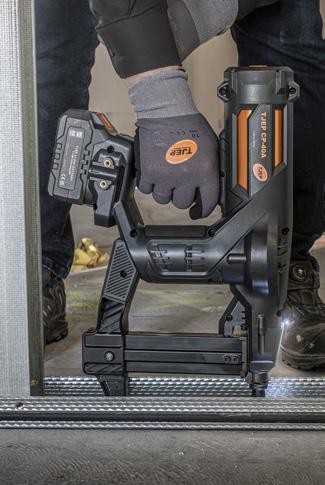

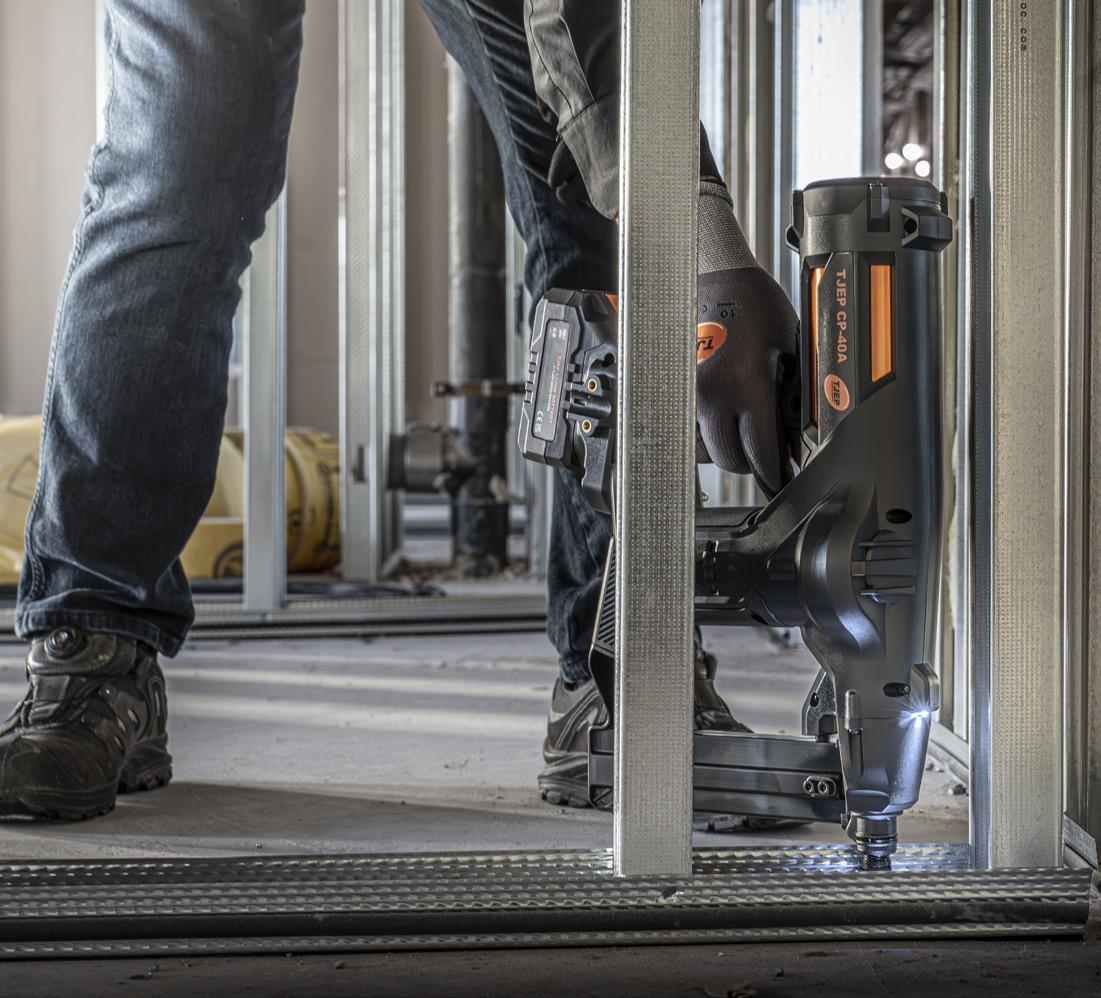

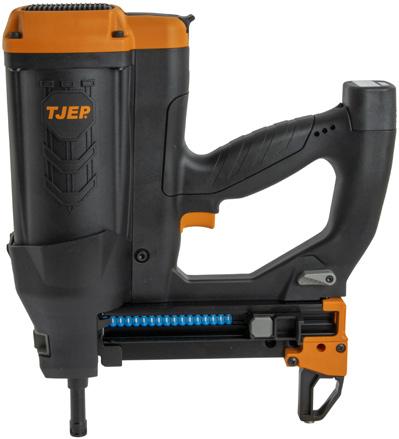

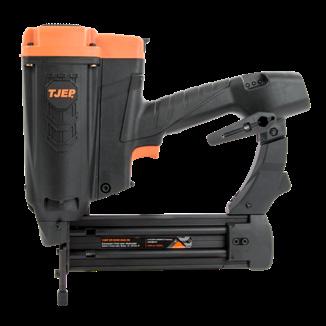

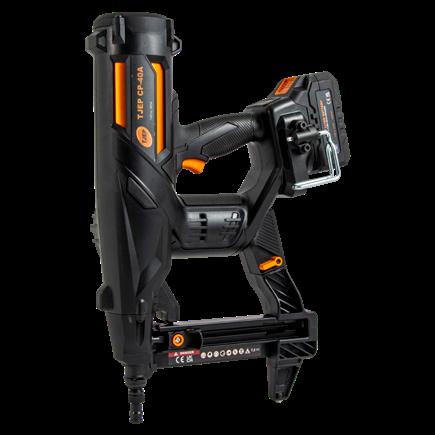

1 Carcasa sellada
2 Ajuste de profundidad sin herramientas
3 Batería de 18 v / 4 Ah
4 Cargador de liberación rápida
5 Luz LED integrada
6 Morro fácil de cambiar
ESPECIFICACIONES
Ref. 100745
N.º EAN 5702551007457
Dimensiones (la. x an. x al.) 285 × 132 × 448 mm
Peso 4 kg
Potencia
ACCESORIOS
Descripción

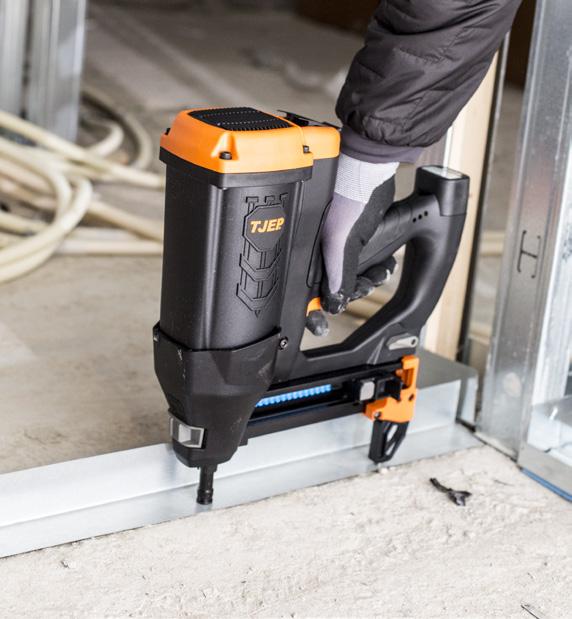

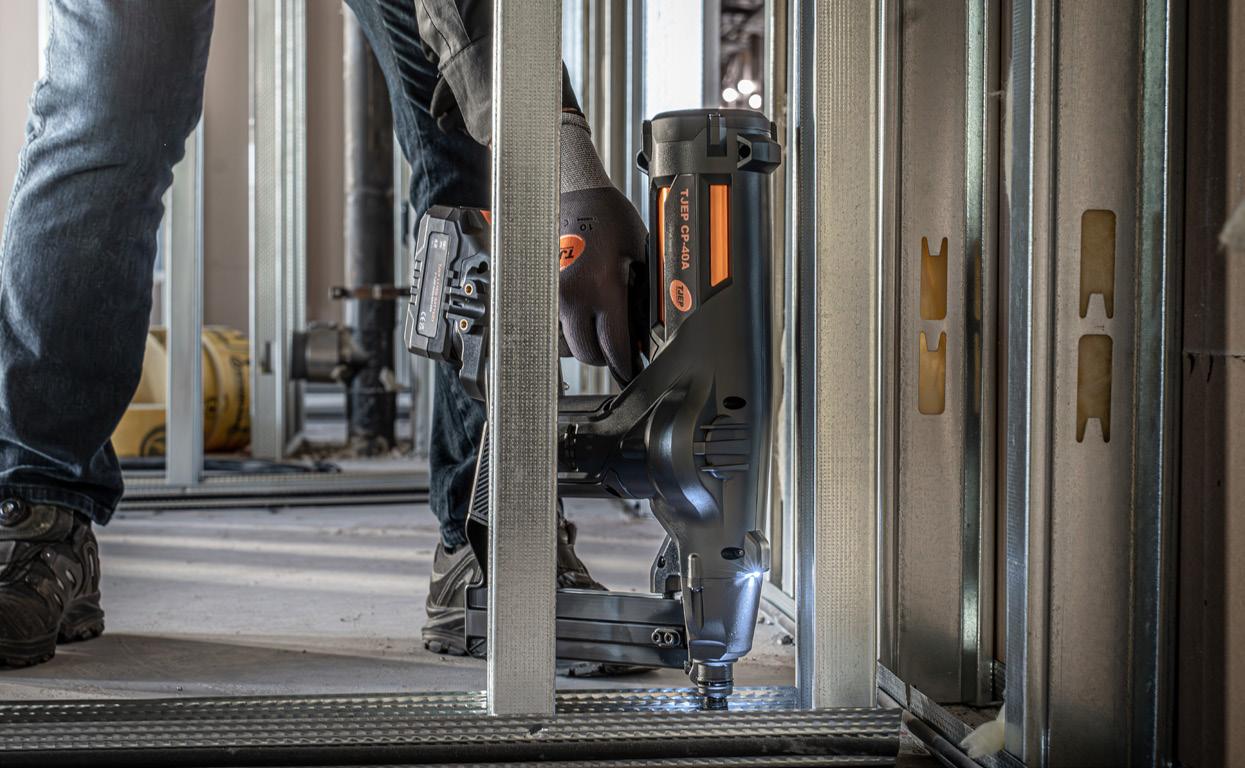

Raíles de acero de cartón yeso, prefabricados, encofrados y mucho más CLAVADORA
Batería de iones de litio de 18 v, capacidad de 4,0 Ah.
Esto garantiza potencia suficiente para realizar aprox. 700 disparos por carga de batería.
Batería de iones de litio TJEP de 18 v / 4,0 Ah 100790
Cargador de iones de litio TJEP 100792
Seguridad A - Soporte para cables 891033
Sin marcas magnético 891034
Cargador de clavos largo 891077
APLICACIONES
Correa de conducto
Puntas de hormigón CPX, p. 15

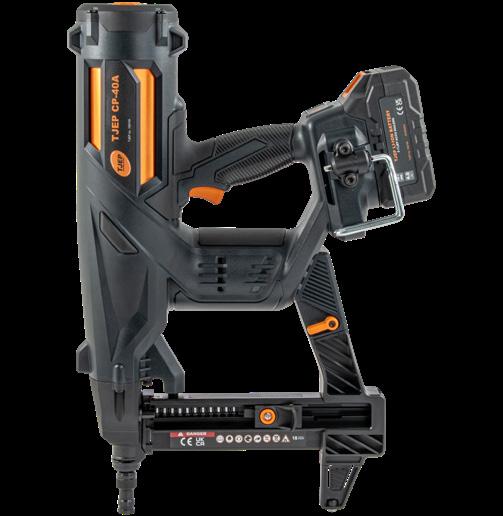

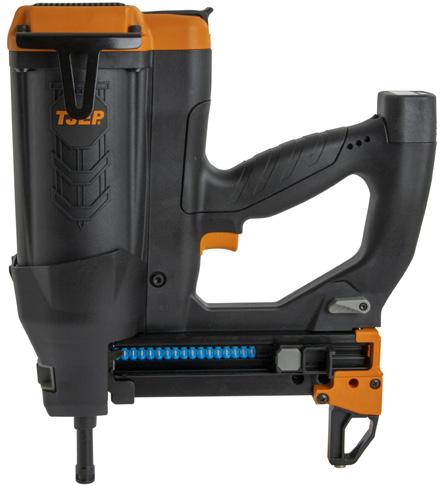

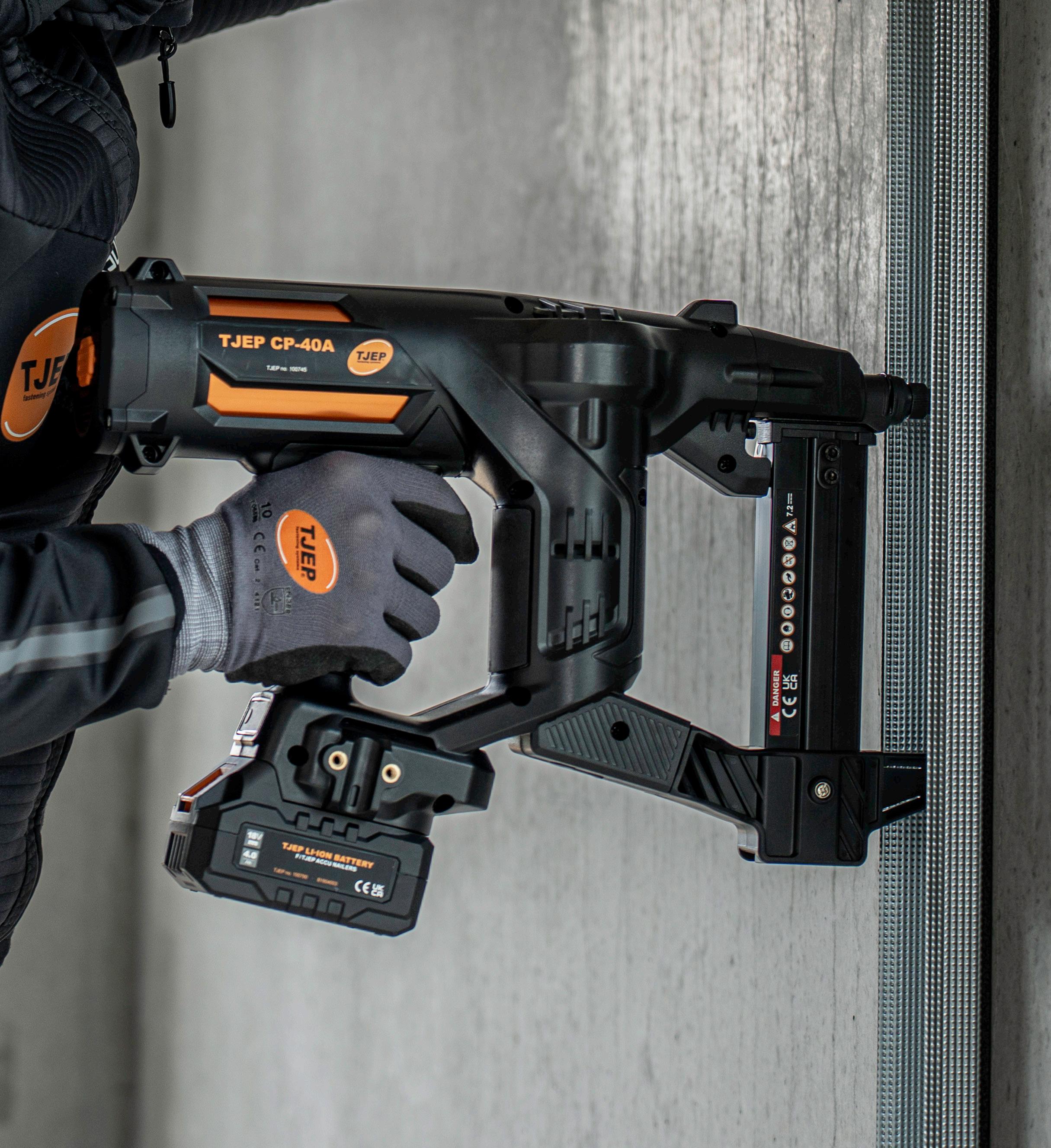

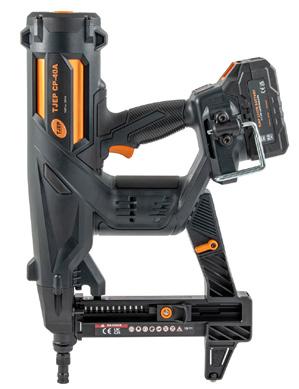

ESPECIFICACIONES

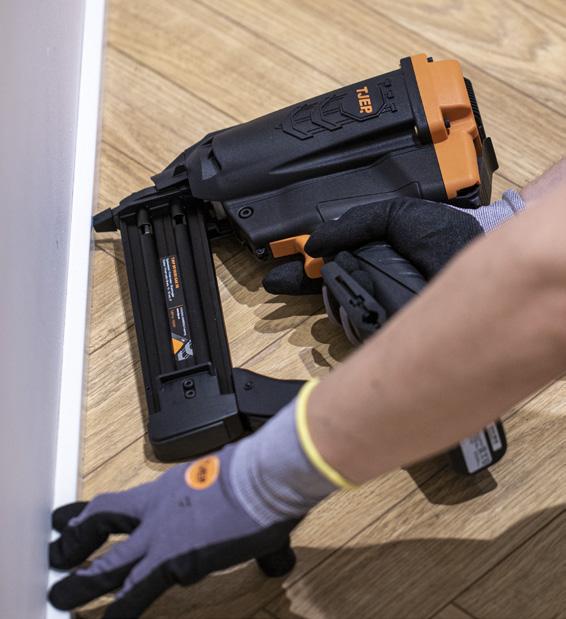

1 Diseño compacto
2 Control de profundidad ajustable
3 Soporte de apoyo
4 Indicador de nivel de la batería y función de carga rápida
5 Gancho de sujeción / para vigas
6 Extracción rápida de puntillas atascadas
Núm. de artículo 100245
N.º EAN 5702551002452
Longitud de clavos 15 - 40 mm
Dimensiones (la. x an. x al.) 327 × 130 × 385 mm
Peso 3,80 kg 2 1 1
ACCESORIOS
Descripción
Núm. de artículo
Cargador de clavos largo 878165
Sin marcas magnético 875795
Pila de combustible para todas las temporadas TJEP, anillo rojo, 165 mm 100856
Pila de combustible TJEP, anillo naranja, 165 mm 100853
Batería de iones de litio TJEP 100290
Cargador de batería TJEP para batería de iones de litio TJEP 100292
Aceite multiuso TJEP 106228
Limpiador TJEP 100890
APLICACIONES
Hormigón, raíles de acero de cartón yeso, encofrado.
COMPATIBILIDAD

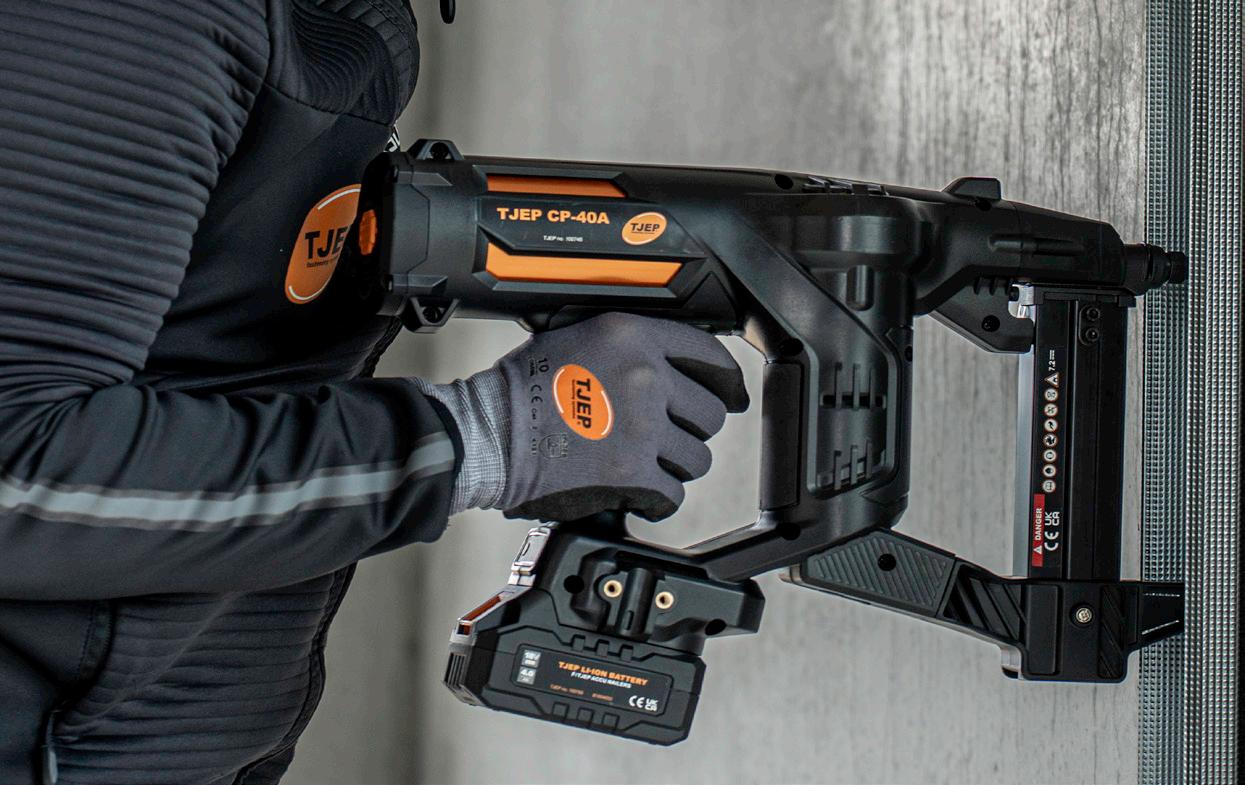

TJEP CP-40A, CP-40 GAS
CORREA DE CONDUCTO
COMPATIBILIDAD
TJEP CP-40A, CP-40 GAS, CP-40
Otras marcas: Consulte la Tabla de conversión en la pág. 129

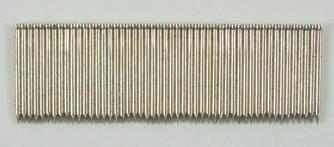

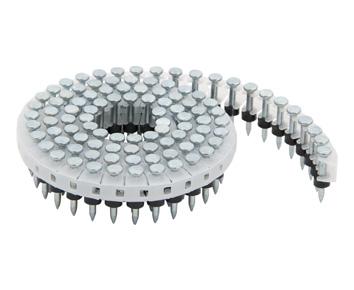

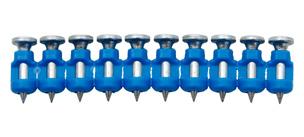

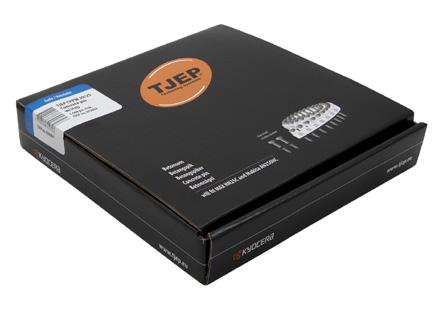

PUNTA DE HORMIGÓN CPX , CABEZAL COMPLETO, WITH FIRE PROTECTION
Dimensiones Núm. de artículo
CPX 26/16* 839216
CPX 26/20* 839219
CPX 26/25* 839224
CPX 26/30* 839229
CPX 26/35* 839234
CPX 26/40* 839239
*Con certificación de evaluación de protección contra incendios
PUNTA DE HORMIGÓN CPX , CABEZAL COMPLETO, WITHOUT FIRE PROTECTION
Dimensiones Núm. de
CPX 27/16* 839290
CPX 27/20* 839291
CPX 27/25* 839292
CPX 27/30* 839293
CPX 27/35* 839294
CPX 27/40* 839295
*Sin certificación de evaluación de protección contra incendios
10
10
10
10
10
10
PUNTA DE ACERO/HORMIGÓN CPX , CABEZAL COMPLETO, WITH FIRE PROTECTION
Dimensiones Núm. de artículo
CPX 30/15* 839215
CPX 30/20* 839220
CPX 30/25* 839225
CPX 30/30* 839230
CPX 30/35* 839235
*Con certificación de evaluación de protección contra incendios
PUNTA DE ACERO/HORMIGÓN CPX , CABEZAL COMPLETO, WITHOUT FIRE PROTECTION
Dimensiones Núm. de artículo Uds./caja
CPX 30/15* 839296
10
10
10
10
10
10
CPX 30/20* 839297
CPX 30/25* 839298
CPX 30/30* 839299
10
10
10
10
10
10
CPX 30/35* 839300 500 10
*Sin certificación de evaluación de protección contra incendios
Diseño inteligente.
Excelente ergonomía y equilibrio. vida útil prolongada de la batería con iones de litio.
ESCOJA LOS CLAv OS DE ACABADO CORRECTOS
Núm. de artículo
Longitud del clavo de acabado
Espesor de la pieza de trabajo
842220 20 mm 10 - 14 mm
842225 25 mm 14 - 18 mm
842230 30 mm 18 - 25 mm
842235 35 mm 25 - 30 mm
842240 40 mm 30 - 35 mm
842250 50 mm 40 - 45 mm
842262 Surtido ver arriba
Longitudes de clavos de acabado recomendadas; pueden variar en función del la calidad, la solidez y la antigüedad de la piedra u hormigón.

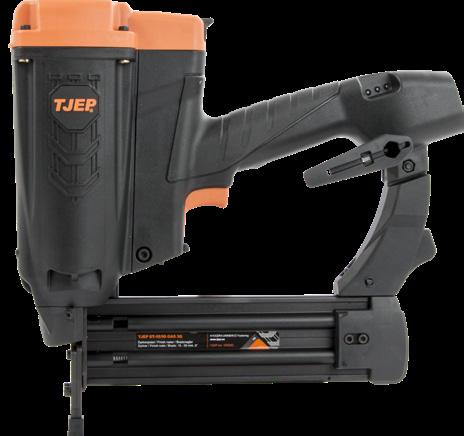

Batería de iones de litio
Alrededor de 8000 disparos por carga
0°
L: 15 - 50 mm Ø: 1,8 mm
Clavos de hormigón ST-50, pág. 17
ESPECIFICACIONES
1 Morro sin marcas
2 Elemento de seguridad integrado en el morro
3 Control de profundidad ajustable
4 Mango antideslizante
5 Gancho de sujeción / para vigas
6 Indicador de nivel de la batería y función de carga rápida
Núm. de artículo 100240
N.º EAN 5702551002407
Longitud de puntillas 15 - 50 mm
Dimensiones (la. x an. x al.) 350 × 86 × 286 mm
Peso 2,30 kg
ACCESORIOS
Descripción
Unidad de accionamiento 877373
Sin marcas 877380
Pila de combustible TJEP, anillo amarillo, 78 mm 100851
Batería de iones de litio TJEP 100290
Cargador de batería TJEP para batería de iones de litio TJEP 100292
Aceite multiuso TJEP 106228
Limpiador TJEP 100890

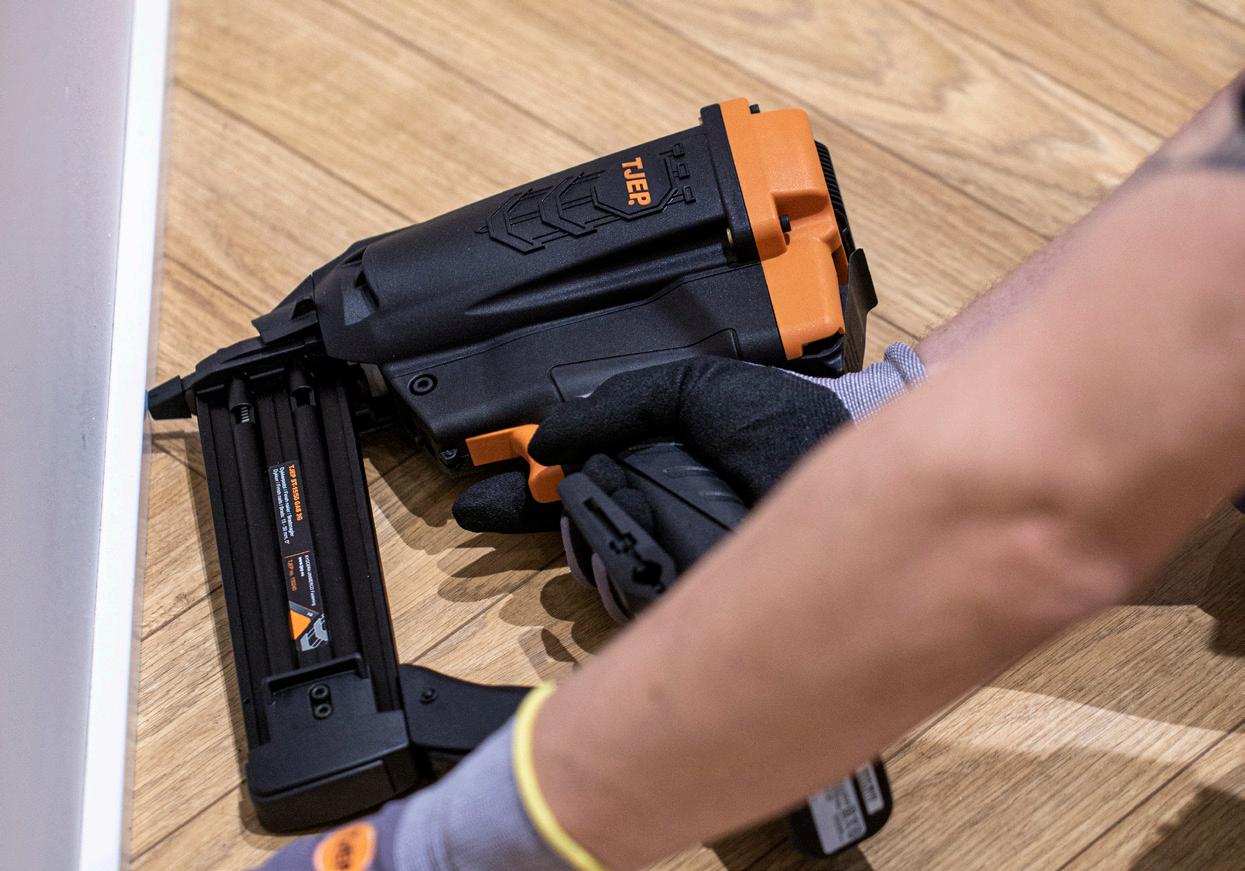

APLICACIONES
Zócalos.
El elemento de seguridad integrado en el morro garantiza el posicionamiento exacto del clavo.
1 Elemento de seguridad integrado en el morro
2 Morro sin marcas
3 Escape en la cubierta inferior
4 Control de profundidad ajustable
5 Mango antideslizante

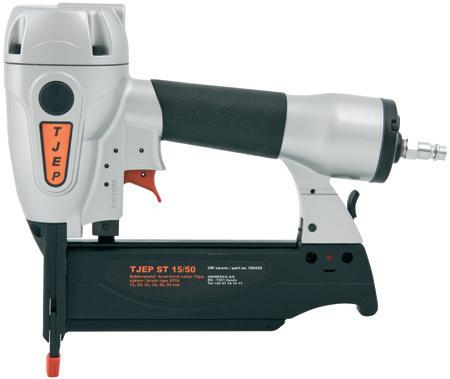

Clavos de hormigón ST-50
ESPECIFICACIONES
Núm. de artículo 100426
Bloqueo de fuego
N.º EAN 5702551004265
Longitud acabado 15 - 50 mm
Consumo de aire por ciclo 1,2 litros
Dimensiones (la. x an. x al.) 271 × 73 × 254 mm
Peso 1,50 kg
ACCESORIOS
Descripción
Núm. de artículo
Unidad de accionamiento 874616
Conjunto sin marcas, verde 871077
Conjunto sin marcas, naranja 871076
Conjunto de piezas de repuesto 871066
Aceite multiuso TJEP 106228
APLICACIONES
Arquitrabes, hormigón, zócalos.
COMPATIBILIDAD
TJEP ST-15/50 GAS, ST-15/50, ST-50 concrete

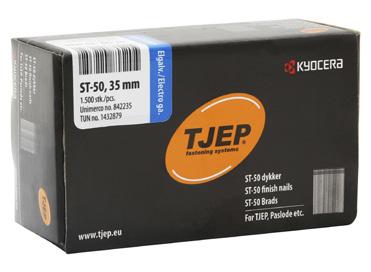

CLAVOS DE ACABADO ST-50
*No recomendado para ST-15/50
CLAVOS DE ACABADO ST-50, SURTIDO
1 Gancho de sujeción / para vigas
2 Mango antideslizante
3 Carga trasera en dos pasos
4 Almohadilla de caucho; antideslizante
5 Control de profundidad ajustable
COMPATIBILIDAD

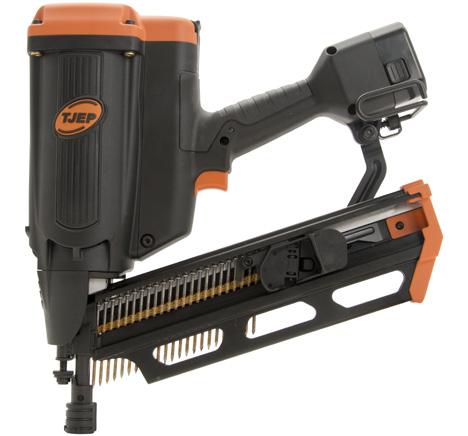

TJEP FH 21/90 GAS Duplex

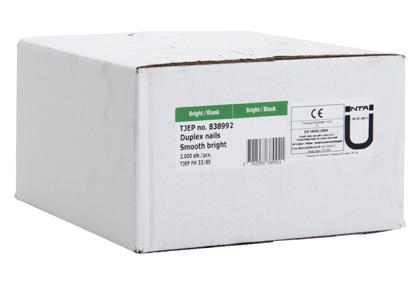

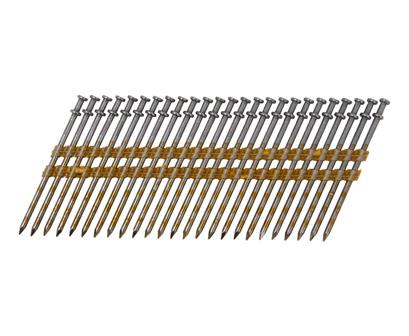

CLAVOS LISOS FH, DÚPLEX, CABEZAL COMPLETO
Clavos dúplex FH
ESPECIFICACIONES
6 Buen equilibrio
Núm. de artículo 100876
N.º EAN 5702551008768
Longitud de clavos 50 - 90 mm
Dimensiones (la. x an. x al.) 366 × 108 × 375 mm Peso 3,53 kg 2
ACCESORIOS
Descripción Núm. de artículo
Unidad de accionamiento 875645
Unidad de accionamiento 877601
virola sin marcas 874763
Sin marcas 876678
Pila de combustible para todas las temporadas TJEP, anillo rojo, 165 mm 100856
Pila de combustible TJEP, anillo naranja, 165 mm 100853
Batería TJEP, 1,65 Ah NiMh 100842
Cargador de batería TJEP, 1,65 Ah NiMh 100840
Aceite multiuso TJEP 106228
Limpiador TJEP 100890
APLICACIONES
Encofrado.
1 Ligero y práctico
2 Potente
3 Mango de caucho
4 Morro pequeño; solo 19 mm
Puntas de hormigón
CPPW, pág. 19
ESPECIFICACIONES
5 Los bordes de goma protegen contra grietas y daños.
6 Gancho de sujeción giratorio
Núm. de artículo 100195
N.º EAN 0088381605106
Longitud de clavos 15 - 25 mm
Dimensiones (la. x an. x al.) 295 × 128 × 291 mm
Peso 2,10 kg
ACCESORIOS
Descripción
Núm. de artículo
Conjunto sin marcas 899645
Manguera de aire TJEP HP, 15 m 123089
Carrete de manguera TJEP HP, 30 m 123090
Conector giratorio TJEP HP 123084
APLICACIONES
Hormigón, raíles de acero de cartón yeso.
COMPATIBILIDAD

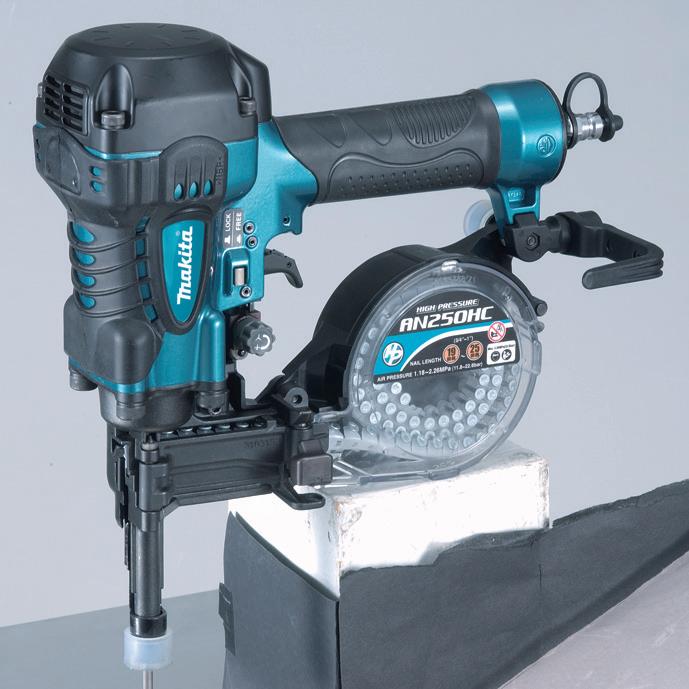

MAKITA AN250HC HP

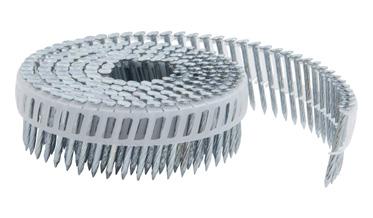

PUNTAS DE HORMIGÓN/ACERO CPPW
30/15* 839278
30/19 839280
*Fijación de madera sobre cimientos de hormigón o acero.
COMPATIBILIDAD
MAX HN120
PUNTAS DE HORMIGÓN/ACERO CPPW, PUNTO DE PASO Dimensiones
34/30 839504
34/35 839507 1.000
CPPW 34/50 839510 1.000
PUNTAS TRENZADAS DE HORMIGÓN/ACERO CPPW
Dimensiones Núm. de artículo
CPPW 34/38* 839522
CPPW 34/50* 839524 1.000
CPPW 34/65* 839526 1.000
*Fijación de madera sobre cimientos de hormigón o acero.
COMPATIBILIDAD
MAKITA AN610H HP
CLAVO DE ACERO FB, CABEZAL COMPLETO Dimensiones
*Con certificación CE según EN 14566
COMPATIBILIDAD
MAKITA AR411HR HP
TORNILLOS HP ROSCA FINA, CARTÓN YESO DURO
Dimensiones Núm. de artículo Uds./caja Caja/pal.
HP 3,9/32* 839966 2.000 128
HP 3,9/41* 839968 2.000 112
*Con certificación CE según EN 14566

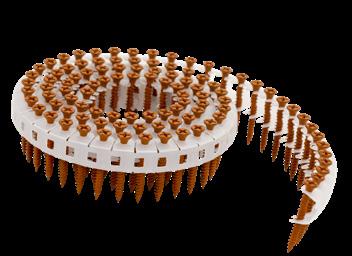

TORNILLOS HP COMBI, CARTÓN YESO / ACERO / MADERA
Dimensiones Núm. de artículo Uds./caja Caja/pal.
HP 3,9/28* 839987 2.000 128
HP 3,9/32* 839983 2.000 128
HP 3,9/41* 839985 2.000 112
*Con certificación CE según EN 14566
Todos los clavos TJEP para estructuras portantes llevan la marca CE. Marcado CE según EN 14592 / EUROCODE 5. FOSFATO NEGRO NARANJA DURA
Todas las herramientas suministradas por TJEP son productos de calidad, fabricados con materiales de alta calidad y sujetos a estrictos controles con el fin de garantizar que las herramientas se puedan utilizar durante muchos años sin problemas. Sin embargo, el servicio profesional y el mantenimiento de sus herramientas son necesarios para garantizar un funcionamiento eficaz y continuo en la obra.
¿Es necesario enviar la herramienta para la realización de tareas de servicio?
Contamos con un equipo especializado listo para dar servicio a sus herramientas, pero como hay muchos problemas que se pueden resolver por teléfono, le recomendamos que nos llame a uno de los números de contacto indicados en esta página antes de enviar la herramienta para su reparación. De esta forma evitará tener que prescindir de la herramienta innecesariamente.
¿Dónde deben enviarse las herramientas?

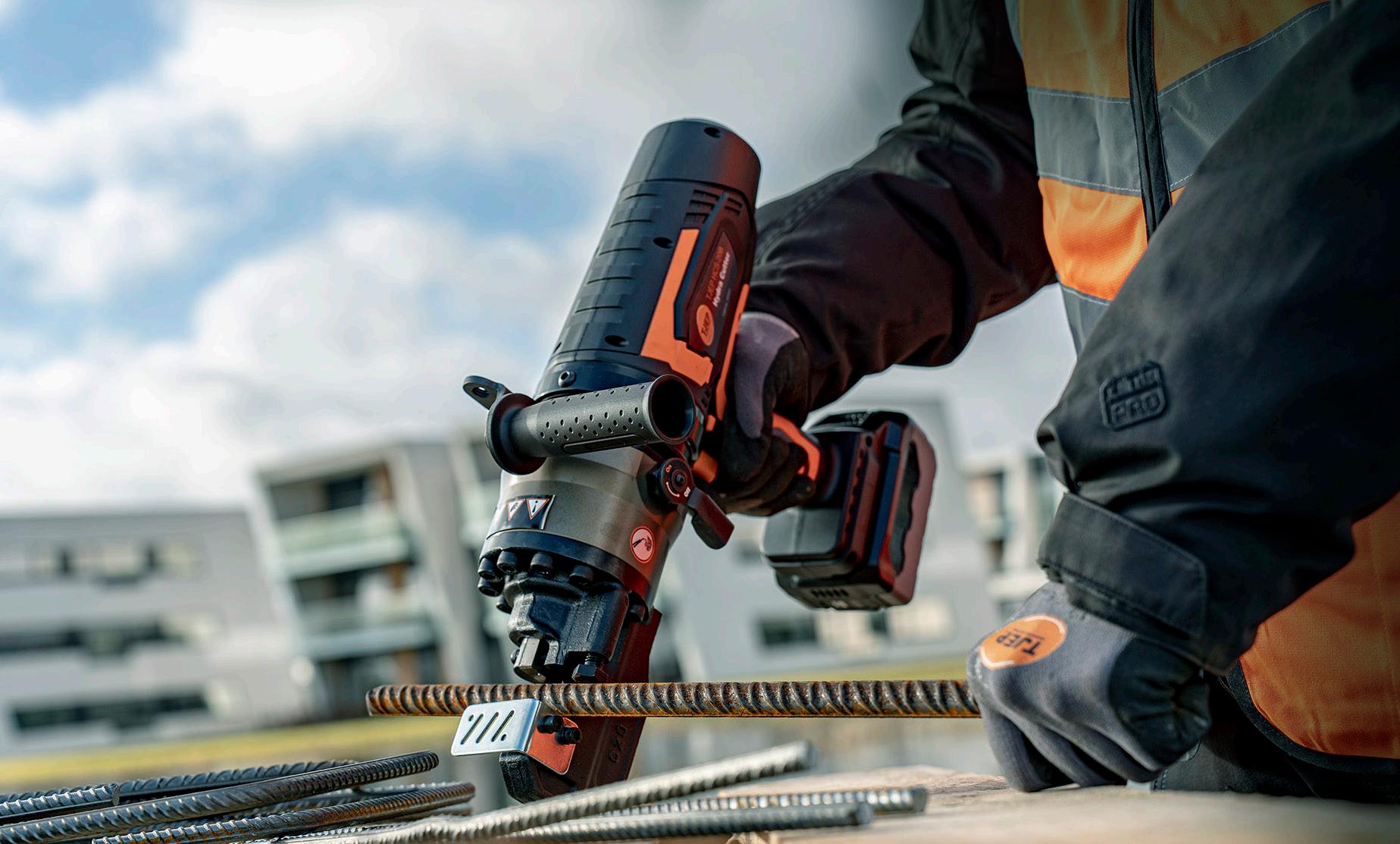

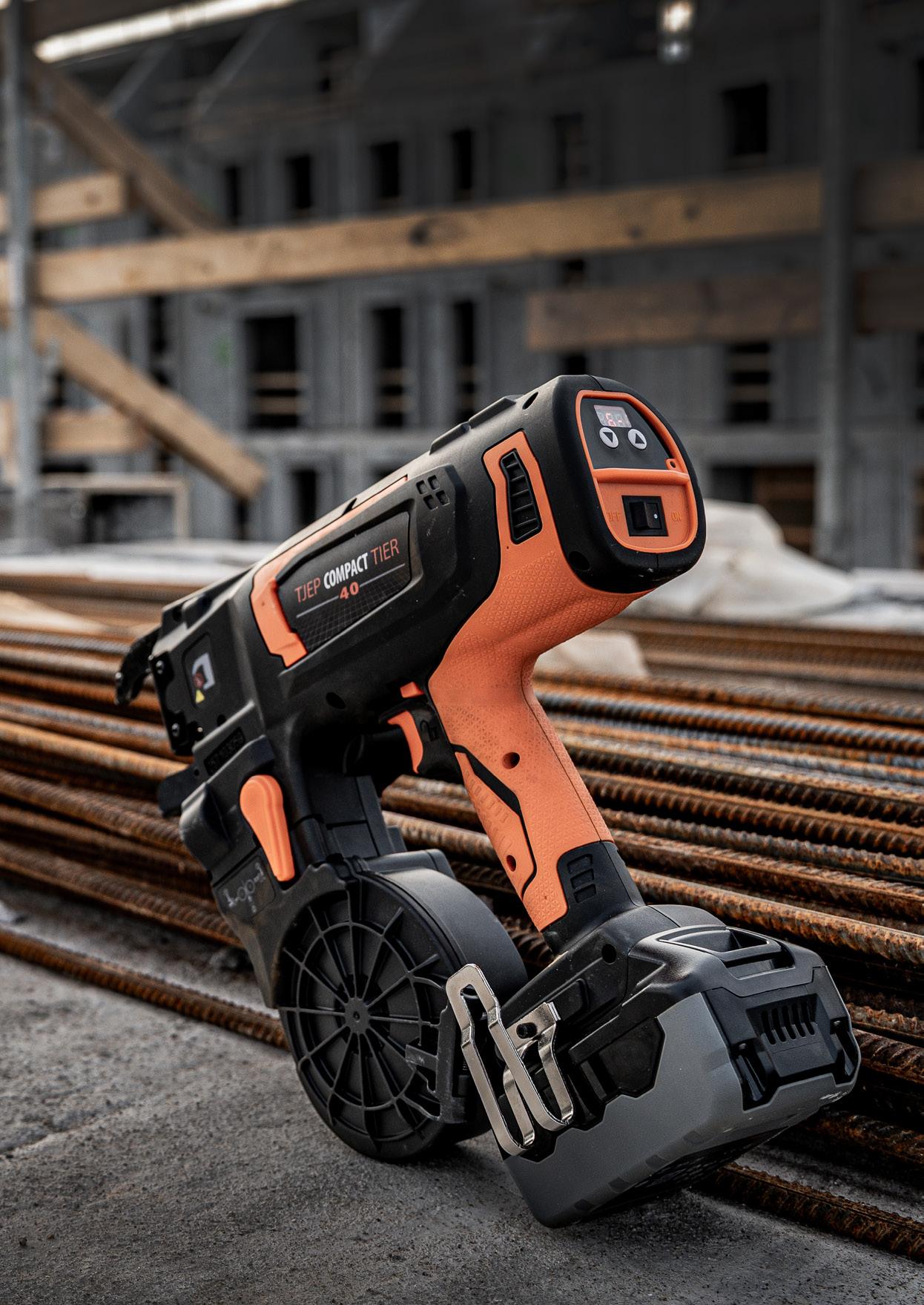

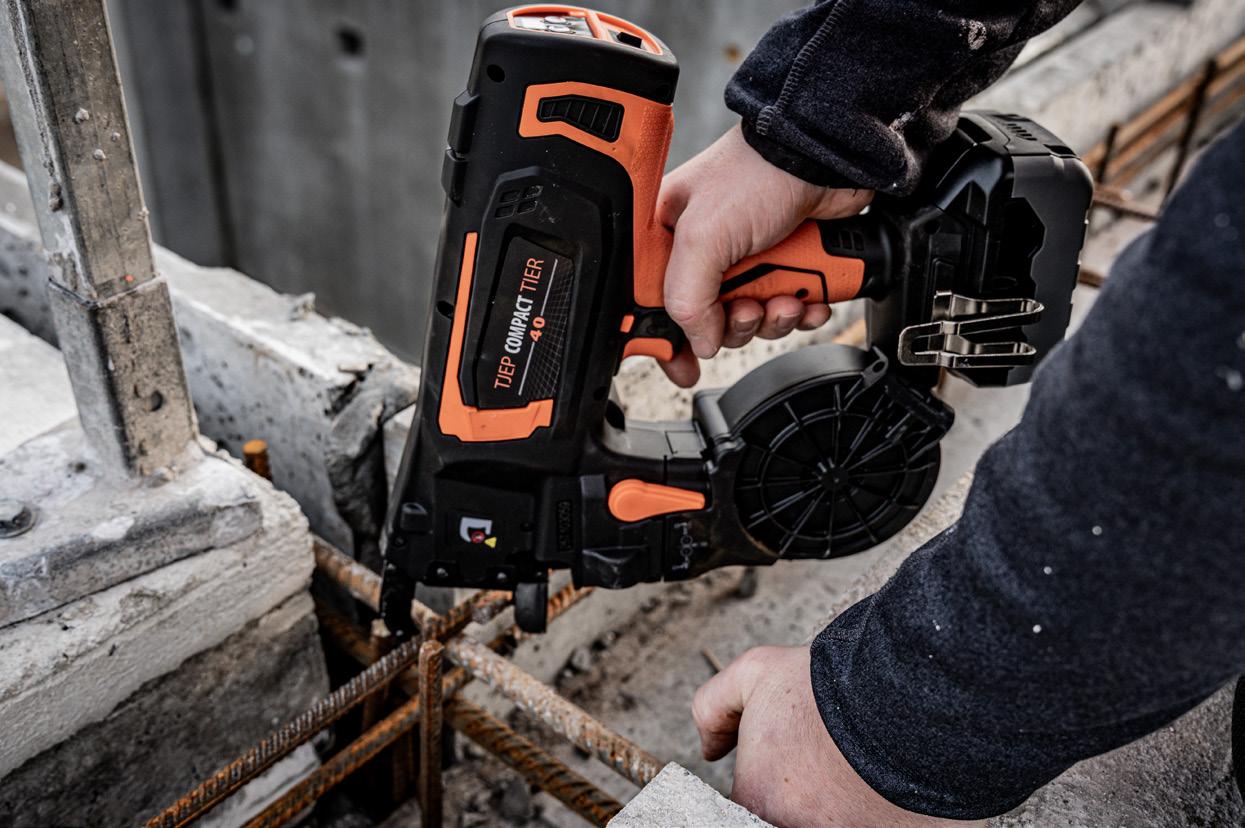

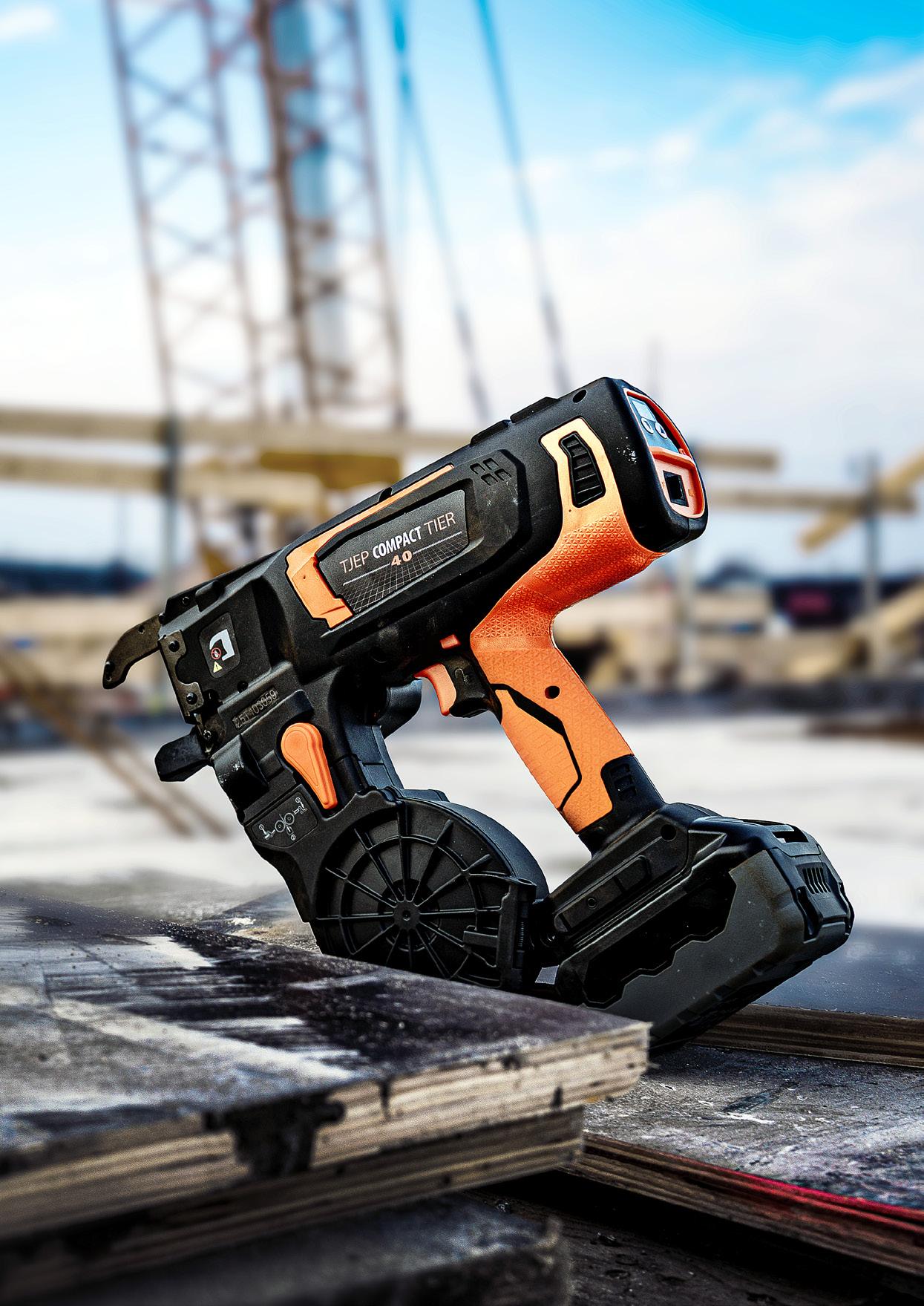

CLAVADORAS TJEP/MAKITA, COMPRESOR TJEP HP*, ATADORAS DE BARRAS DE REFUERZO TJEP: Kyocera Unimerco Fastening A/S, Drejervej 2, 7451 Sunds Tlf. +45 89 87 80 10
