BROCHURE BÉTON

FIABILITÉ ET ROBUSTESSE Découvrez les nouvelles TJEP RC20B & RC30B ERGONOMIQUE

✓ FAIBLE BRUIT & FAIBLES VIBRATIONS OUTIL DURABLE

✓ & DURÉE DE VIE PROLONGÉE DES LAMES CHANGEMENT RAPIDE DE LA LAME

✓ RÉGLAGE RAPIDE DU DIAMÈTRE DE COUPE MORE CUTS PER CHARGE

SIVU 12-1312-13 PAGE

KYOCERA FASTENING SOLUTIONS

2

TABLE DES MATIÈRES CISAILLES D’ARMATURES

4-7

CISAILLES HYDRAULIQUES - HYDRA CUTTERS

4-5

MACHINE À LAME ROTATIVE - ROD CUTTERS

6-8

CISAILLES MANUELLES

FIXATION SUR BÉTON

9

10-12

POINTES BÉTON CPX

10

OUTILS

10

ACCESSOIRES

10

FIXATIONS

11

COLLIERS DE CONDUIT

11

3

CISAILLES HYDRAULIQUES

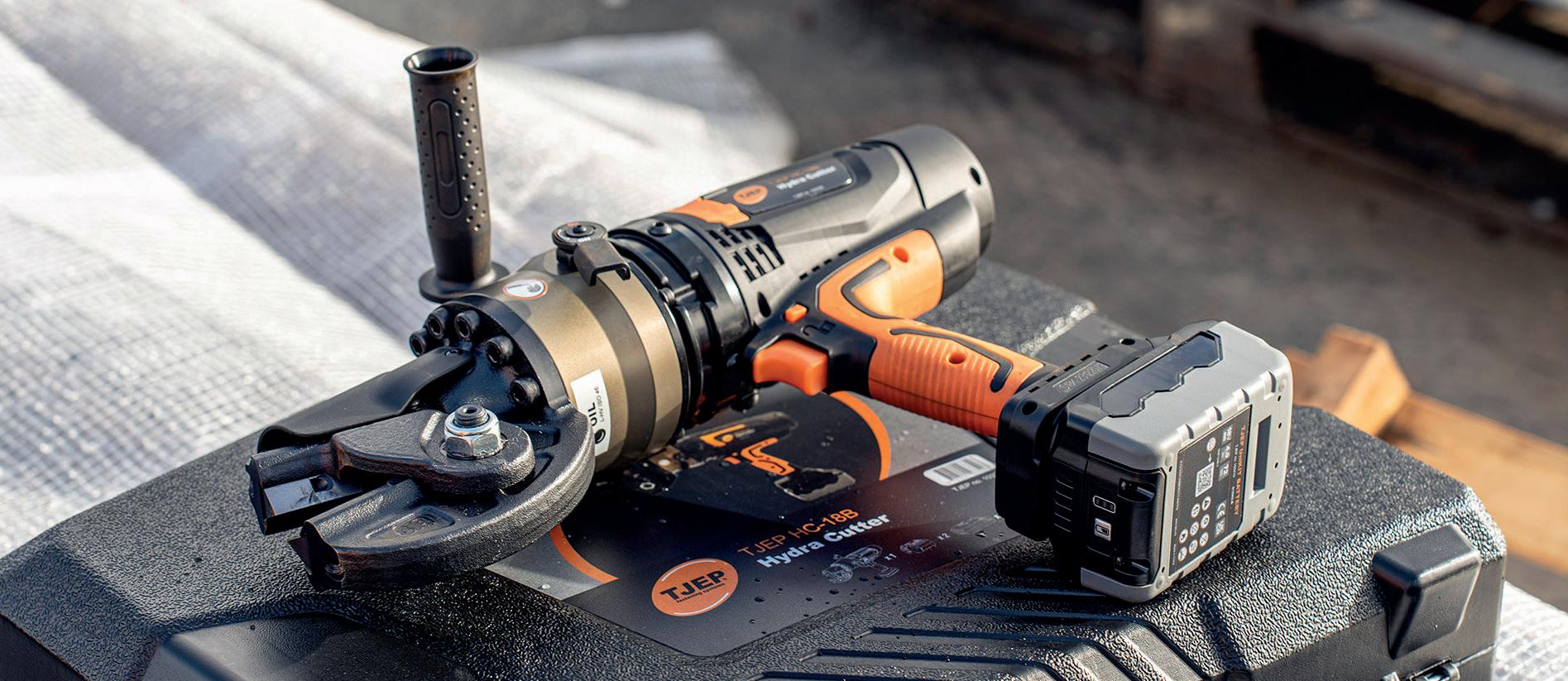

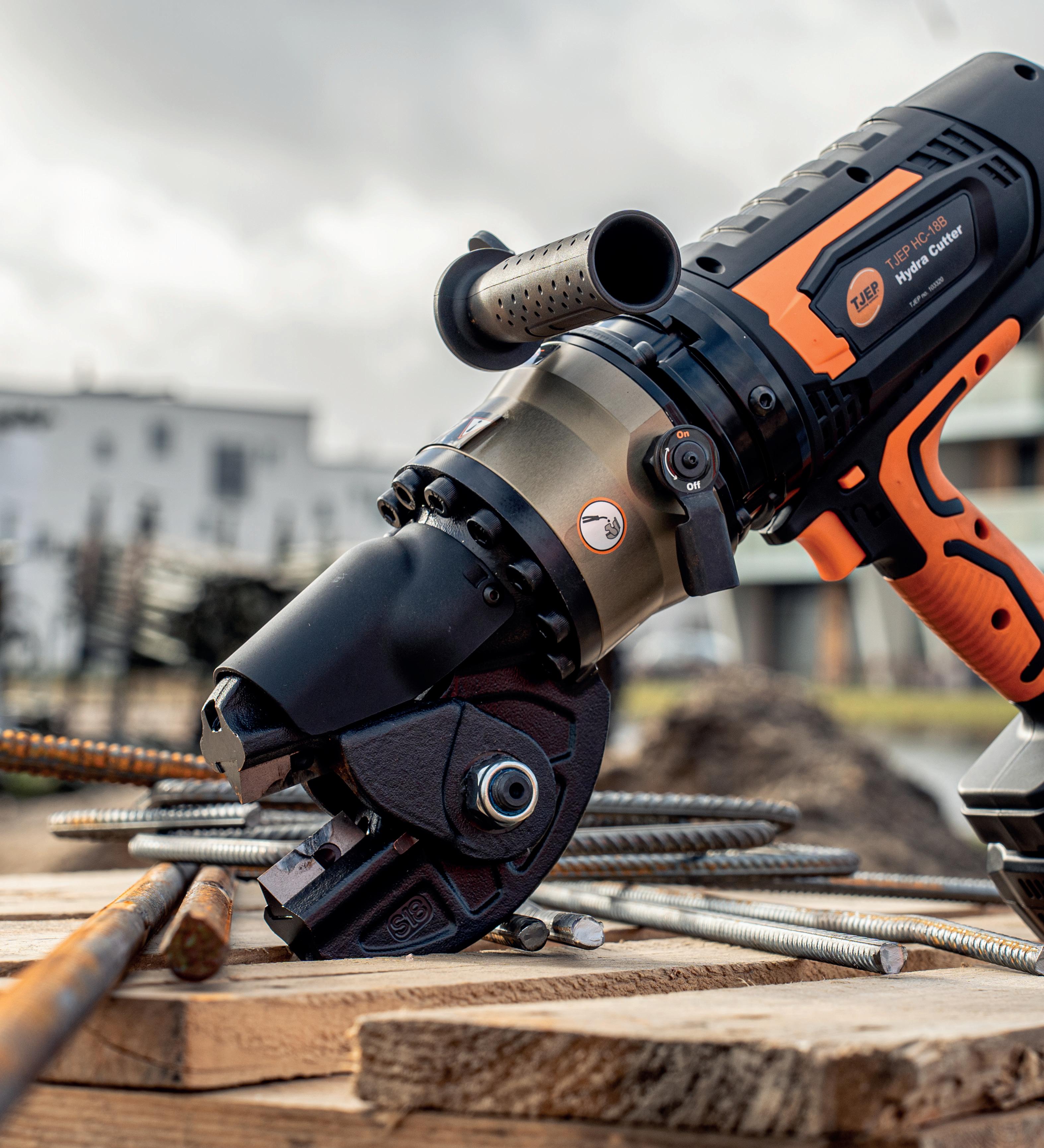

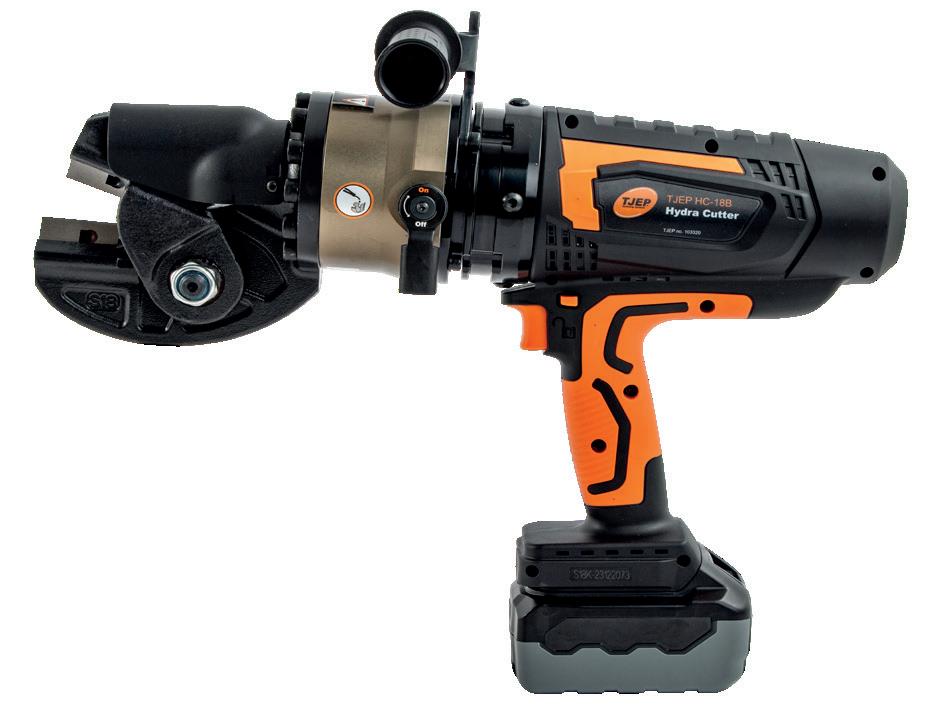

TJEP HC-18B HYDRA CUTTER 18V #103320 La puissance rencontre la précision avec la cisaille hydraulique TJEP HC-18B Hydra Cutter, la solution ultime pour une coupe sans effort et sans étincelle.

CARACTÉRISTIQUES & AVANTAGES • • • • •

5-18mm

HC-18B ACCESSOIRES

4

• • • •

Tête de coupe en forme de ciseaux pour une coupe efficace et ergonomique Tête de coupe en forme de ciseaux rotative à 360° Coupe puissante et précise Soupape de sécurité pour une décompression sûre et pratique Cisaille flexible pour une utilisation durable, les lames peuvent être utilisées sur plusieurs côtés Coupe sans étincelle Seconde poignée Verrouillage de la gâchette Incl. mallette, 2 batteries et chargeur

Code article

Description

SPÉCIFICATIONS

103420

Lame HC-18B

Épaisseur des armatures

5 - 18 mm

103410

Batterie UniKIT 18V 4,0 Ah

Résistance de l’acier

400-500 MPa

103411

Batterie UniKIT 18V 5,0 Ah

Vitesse de coupe

3 - 5 sec.

103412

Chargeur UniKIT

Batterie

Li-Ion 18V 4Ah/5Ah (TJEP UniKIT)

Coupes par charge de batterie

Ø12 - Env. 321

Taille (L×l×H)

418 x 113 x 305 mm

Poids sans batterie

6,05 kg

Poids incl. batterie (4,0Ah)

7,25 kg

Ø16 - Env. 159

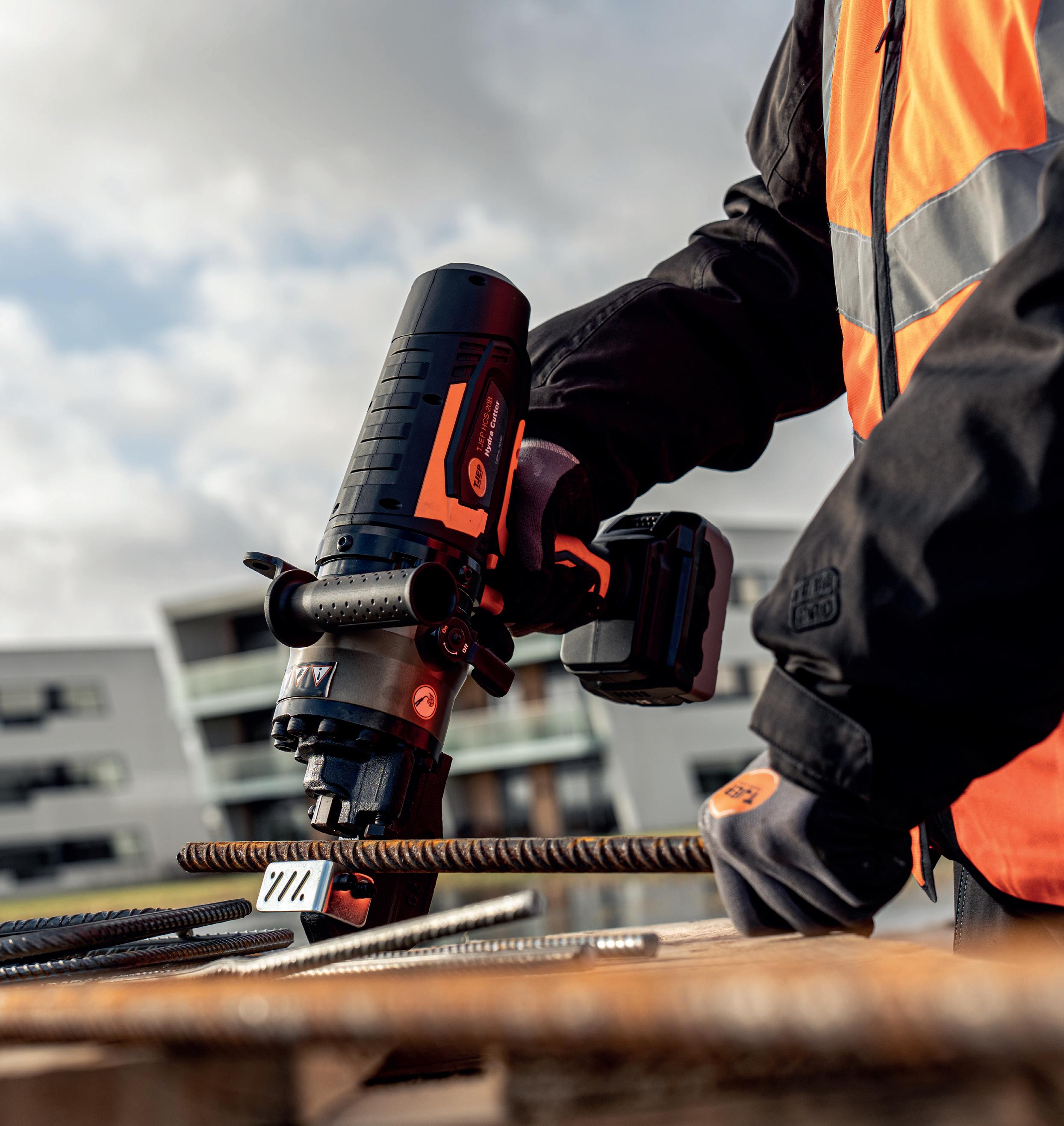

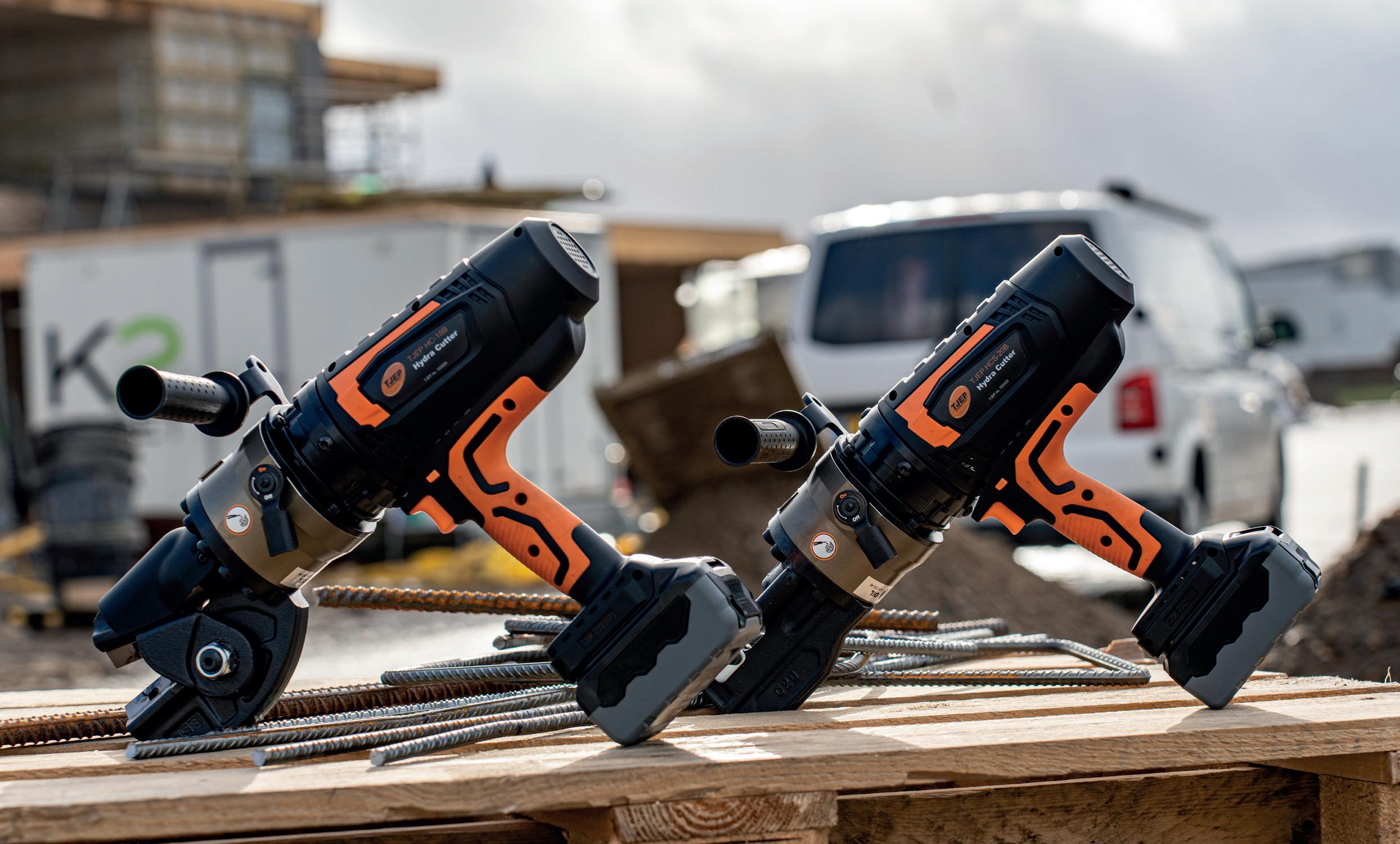

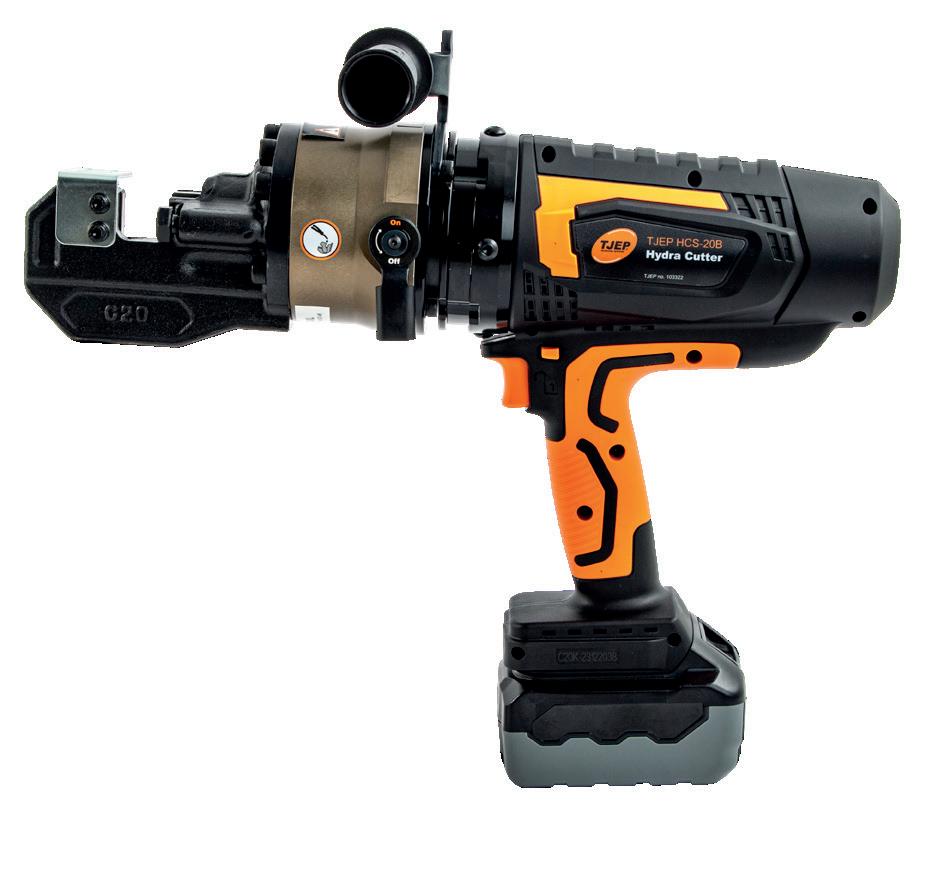

TJEP HCS-20B HYDRA CUTTER 18V #103322 TJEP HCS-20B redéfinit la flexibilité et la puissance, offrant des coupes rapides et sans étincelle sur les barres d’armature et treillis.

CARACTÉRISTIQUES & AVANTAGES • • • • •

5-20mm

HCS-20B ACCESSOIRES Code article

Description

103517

Lame HCS-20B

103410

Batterie UniKIT 18V 4,0 Ah

103411

Batterie UniKIT 18V 5,0 Ah

103412

Chargeur UniKIT

• • • •

Tête de coupe allégée Tête de coupe allégée rotative à 360° Coupe puissante et précise Soupape de sécurité pour une décompression sûre et pratique Cisaille flexible pour une utilisation durable, les lames peuvent être utilisées sur plusieurs côtés Coupe sans étincelle Seconde poignée Verrouillage de la gâchette Incl. mallette, 2 batteries et chargeur

SPÉCIFICATIONS Épaisseur des armatures

5 - 20 mm

Résistance de l’acier

400-500 MPa

Vitesse de coupe

3 - 5 sec.

Batterie

Li-Ion 18V 4Ah/5Ah (TJEP UniKIT)

Coupes par charge de batterie

Ø12 - Env. 392 Ø16 - Env. 210

Taille (L×l×H)

405 x 113 x 305 mm

Poids sans batterie

6,05 kg

Poids incl. batterie (4,0Ah)

7,25 kg

Ø20 - Env. 109

5

PLUS DE COUPES. ERGONOMIE AMÉLIORÉE.

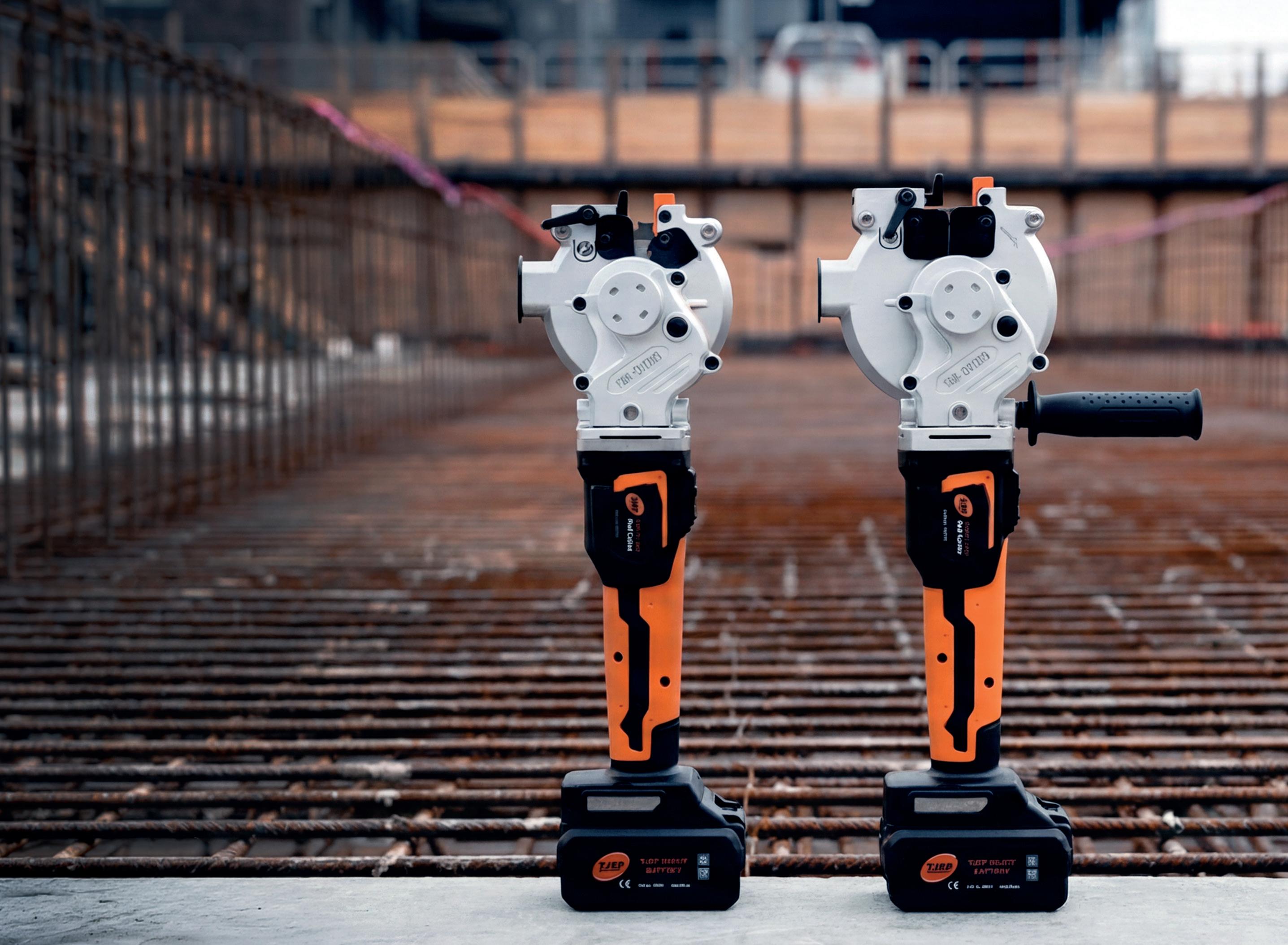

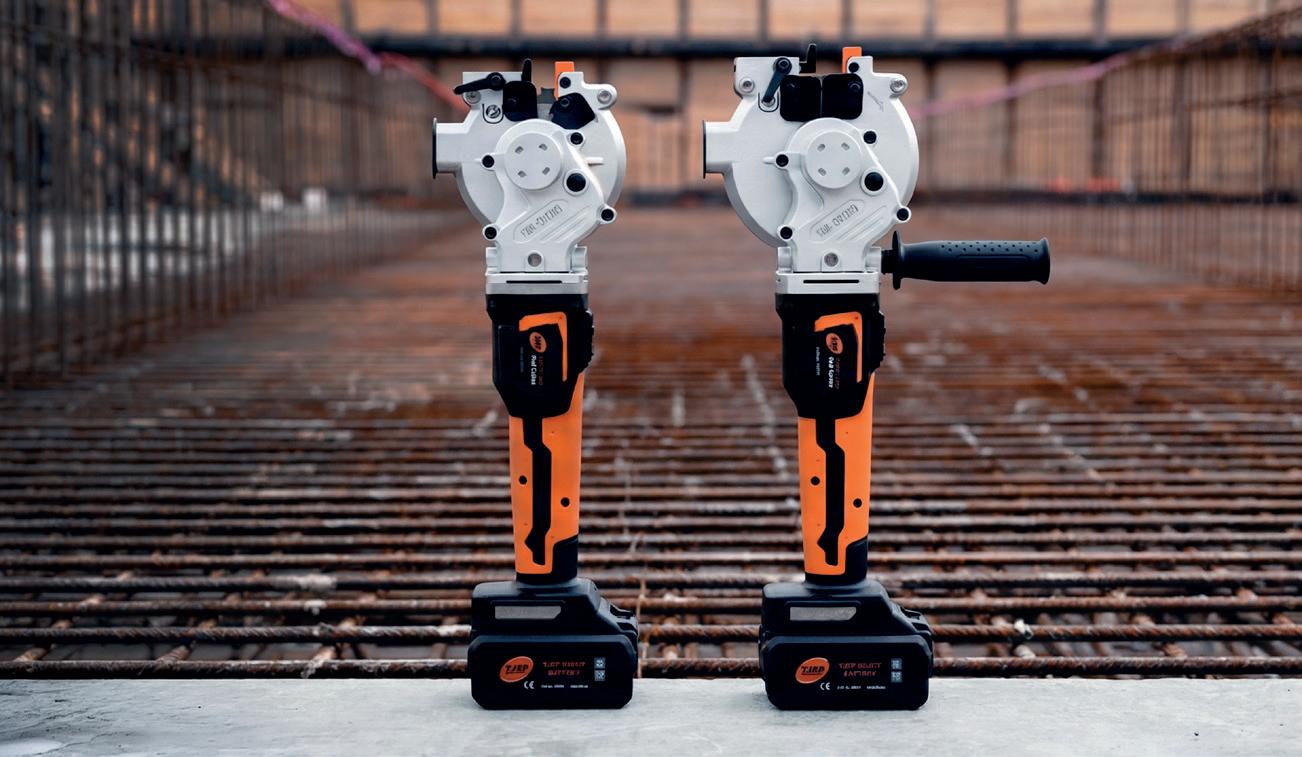

DÉCOUVREZ LES NOUVELLES TJEP RC-20B & RC-30B La nouvelle génération de machine rotative TJEP est équipée d'un mécanisme d'entrainement sans à-coups offrant une prise en main ergonomique avec de faibles vibrations et un faible niveau sonore, tout en fournissant un outil durable avec plus de coupes par charge et une durée de vie des lames prolongée. Les outils sont conçus pour une utilisation facile, avec un réglage sans outil de la largeur de la pièce à découper, un changement rapide des lames et un indicateur de charge. Alimentée par la plateforme de batteries TJEP UniKIT, entièrement compatible avec les HydraCutters TJEP et le TJEP Compact Tier 40.

ERGONOMIQUE

✓ FAIBLE BRUIT & FAIBLES VIBRATIONS OUTIL DURABLE &

✓ DURÉE DE VIE DE LAME PROLONGÉE CHANGEMENT RAPIDE DE LA LAME &

✓ RÉGLAGE FACILE DU DIAMÈTRE DE COUPE PLUS DE COUPES

✓ PAR CHARGE

6

ROD CUTTERS

NOUVEAU

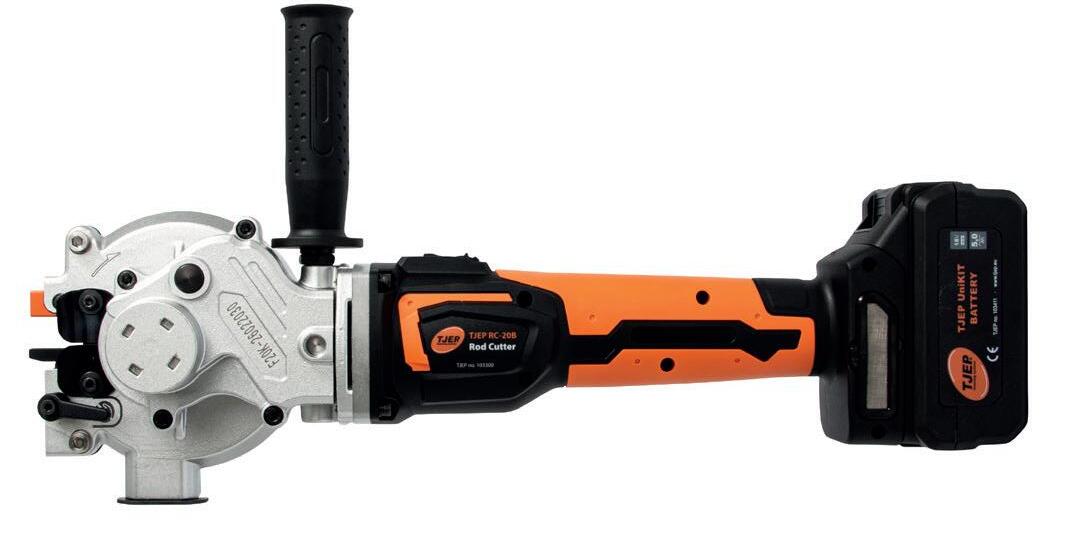

TJEP RC-20B ROD-CUTTER 18V

8-20mm

#103300

CARACTÉRISTIQUES & AVANTAGES •

Mécanisme d'entrainement sans à-coups offrant de nombreux avantages : utilisation ergonomique avec de faibles vibrations et un faible niveau sonore, durée de vie des lames prolongée et plus de coupes par charge.

•

Remplacement rapide et facile de la lame

•

Réglage sans outil du diamètre de la pièce à découper

•

Indicateur de surcharge intégré qui protège l'outil et la lame.

•

Alimenté par la plateforme de batteries TJEP 18V UniKIT, entièrement compatible avec les coupeurs Hydra TJEP et le TJEP Compact Tier 40

•

Poignée latérale amovible - multi-positionnable

•

Incl. mallette, 2 batteries 5Ah, 1 chargeur, 2 lames, sac de récupération des copeaux

SPÉCIFICATIONS Le TJEP RC-20B est une découpeuse sur batterie pour la coupe affleurante des

Épaisseur des armatures

8 - 20 mm

barres d’armature, des tuyaux et des tiges filetées d’une épaisseur comprise entre

Résistance à la traction du matériau

400-500 MPa

8 et 20 mm, sans laisser de copeaux.

Vitesse de lame à vide

1800 tr/min

Son mécanisme d'entrainement sans à-coups réduit les vibrations et le niveau sonore

Niveau sonore (LPA / LwA)

77,5 dB / 85,5 dB

tout en prolongeant la durée de vie de la lame et en offrant plus de coupes par charge de

Batterie

18V, 5.0, Li-Ion (TJEP UniKIT)

batterie. L’outil propose un réglage rapide et sans outil pour différents diamètre de tiges

Taille (L×l×H)

465 x 150 x 107 mm

filetées et tubes et dispose d’une poignée ergonomique et d’un indicateur de charge.

Poids excl / incl. batterie

2,96 kg / 3,63 kg

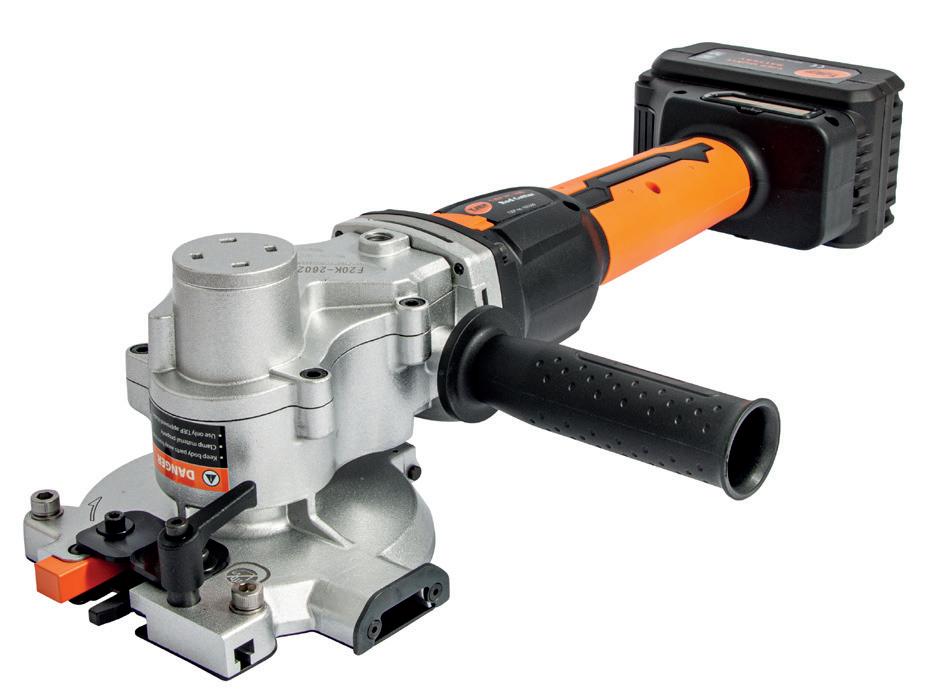

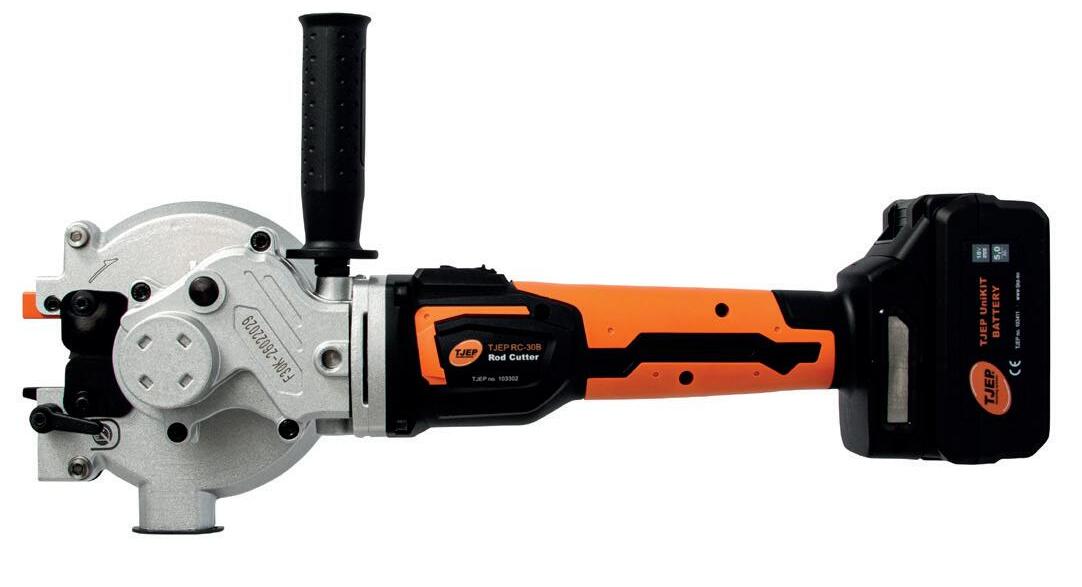

TJEP RC-30B ROD-CUTTER 18V

8-30mm

#103302

CARACTÉRISTIQUES & AVANTAGES •

Mécanisme d'entrainement sans à-coups offrant de nombreux avantages : utilisation ergonomique avec de faibles vibrations et un faible niveau sonore, durée de vie des lames prolongée et plus de coupes par charge.

•

Remplacement rapide et facile de la lame

•

Réglage sans outil du diamètre de la pièce à découper

•

Indicateur de surcharge intégré qui protège l'outil et la lame.

•

Alimenté par la plateforme de batteries TJEP 18V UniKIT, entièrement compatible avec les Hydra Cutters et la Compact Tier 40 TJEP

•

Poignée latérale amovible - multi-positionnable

•

Incl. mallette, 2 batteries 5Ah, 1 chargeur, 2 lames, sac de récupération des copeaux

SPÉCIFICATIONS Le TJEP RC-30B est une découpeuse sur batterie pour la coupe affleurante des barres d’armature, des tuyaux et des tiges filetées d’une épaisseur comprise entre 8 et 30 mm, sans laisser de copeaux.

Son mécanisme d'entrainement sans à-coups réduit les vibrations et le niveau sonore tout en prolongeant la durée de vie de la lame et en offrant plus de coupes par charge de batterie.

L’outil propose un réglage rapide et sans outil pour différents diamètre de tiges filetées et tubes et dispose d’une poignée ergonomique et d’un indicateur de surcharge.

Épaisseur des armatures

8 - 30 mm

Résistance à la traction du matériau

400-500 MPa

Vitesse de la lame à vide

1800 tr/min

Niveau sonore (LPA / LwA)

77,5 dB / 85,5 dB

Batterie

18V, 5.0, Li-Ion (TJEP UniKIT)

Taille (L×l×H)

475 x 160 x 107 mm

Poids excl / incl. batterie

3,1kg / 3,77kg

ROD CUTTERS ACCESSOIRES Code article

Description

Pièce/Boîte

103400

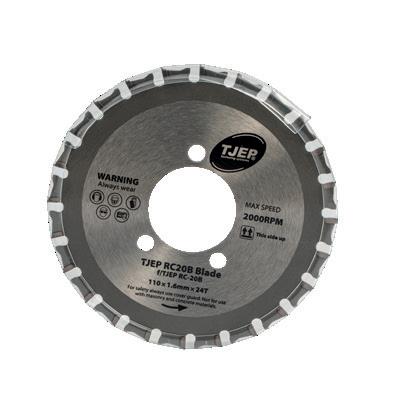

Lame RC-20B

1

103402

Lame RC-30B

1

103412

Chargeur UniKIT

1

103411

Batterie UniKIT 18V 5,0 Ah

1

7

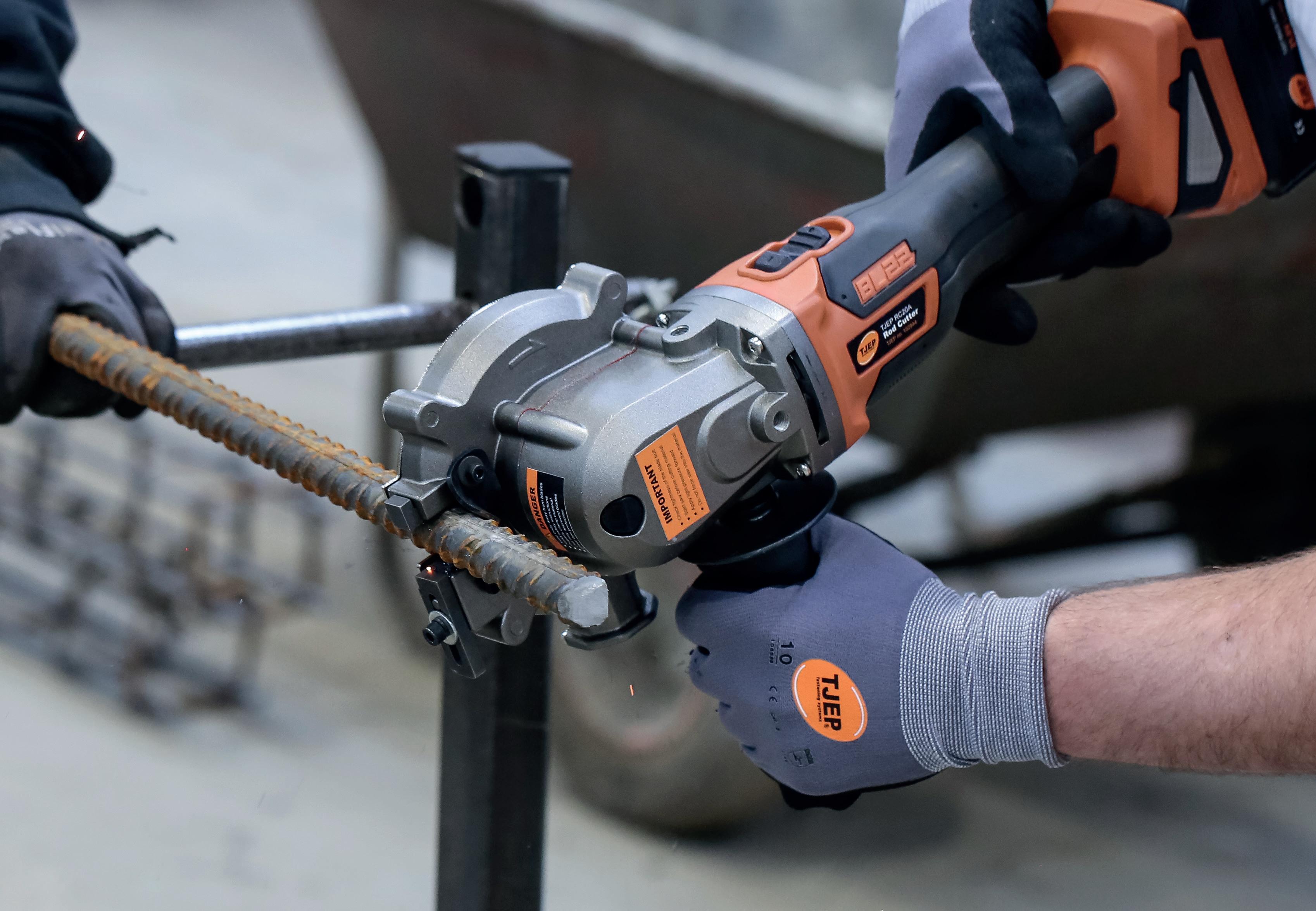

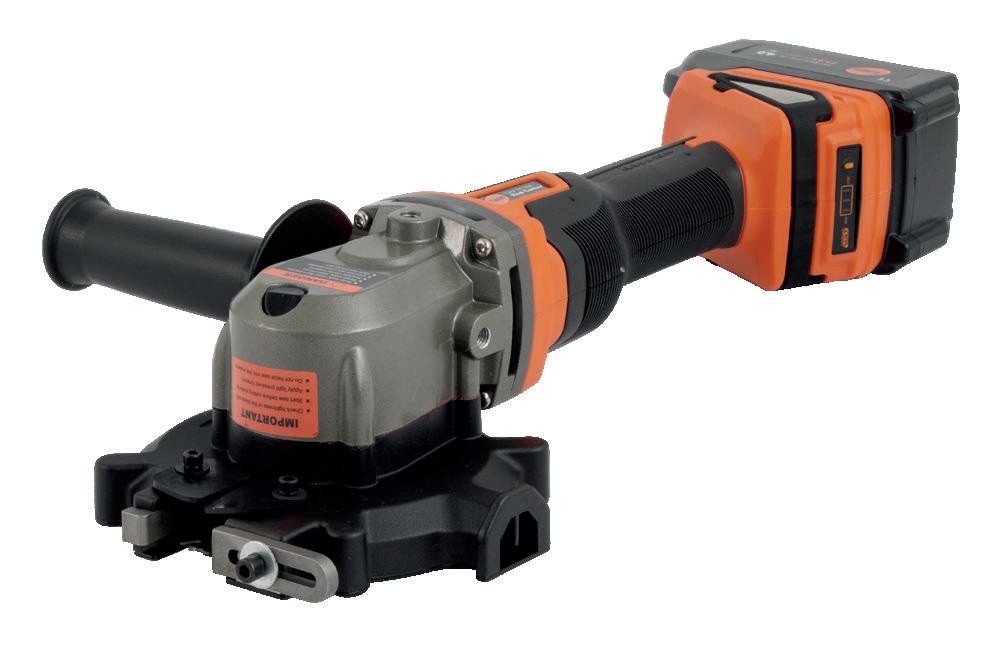

MACHINE DE COUPE À LAME ROTATIVE TJEP RC20A ROD CUTTERS 21,6V

10-20mm

#102944

CARACTÉRISTIQUES & AVANTAGES • • • • • • • •

Sac pour la collecte des copeaux Léger, rapide et efficace Poignée latérale amovible - multi-positionnable Production minimale d'étincelles Coupe des barres d'armature jusqu’à Ø20 mm Batterie lithium-ion 21,6V - 4Ah Indicateur de charge de batterie Incl. mallette, 2 batteries, 1 chargeur, 2 lames, sac de collecte des copeaux

SPÉCIFICATIONS Épaisseur des armatures

10 - 20 mm

Vitesse de la lame à vide

Max. 2000 tr/min

Niveau sonore (LPA 4m / LwA)

100 dB / 108 dB

Batterie

21,6V 4Ah Li-Ion

de la surface du béton. Convient également pour couper des tuyaux

Taille (L×l×H)

438 x 133 x 83 mm

et des tiges filetées sans laisser de copeaux.

Poids

2,59 kg

Machine de coupe alimentée par batterie pour la coupe à ras des barres d’armature. Coupe les barres d’armature au plus près

TJEP RC30A ROD CUTTER 21,6V

10-30mm

#102946

CARACTÉRISTIQUES & AVANTAGES • • • • • • • •

Sac pour la collecte des copeaux Léger, rapide et efficace Poignée latérale amovible - multi-positionnable Production minimale d'étincelles Coupe des barres d'armature jusqu’à Ø30 mm Batterie lithium-ion 21,6V - 4Ah Indicateur de charge de la batterie Incl. mallette, 2 batteries, 1 chargeur, 2 lames, sac de collecte des copeaux

SPÉCIFICATIONS

Machine de coupe alimentée par batterie pour la coupe à ras des barres d’armature. Coupe les barres d’armature au plus près de la surface du béton. Convient également pour couper des tuyaux et des tiges filetées sans laisser de copeaux.

Épaisseur des armatures

10 - 30 mm

Vitesse de la lame à vide

Max. 2000 tr/min

Niveau sonore (LPA 4m / LwA)

100 dB / 108 dB

Batterie

21,6V 4Ah Li-Ion

Taille (L×l×H)

445 x 133 x 83 mm

Poids

2,65 kg

ROD CUTTERS ACCESSOIRES

8

Code article

Description

Pcs/Boîte

Pcs/Carton

102942

Lame RC20A

1

100

102948

Lame RC30A

1

100

103900

Batterie 4,0 Ah, 21,6V, Li-Ion

1

40

103965

Chargeur pour batterie RC20A, RC30A

1

10

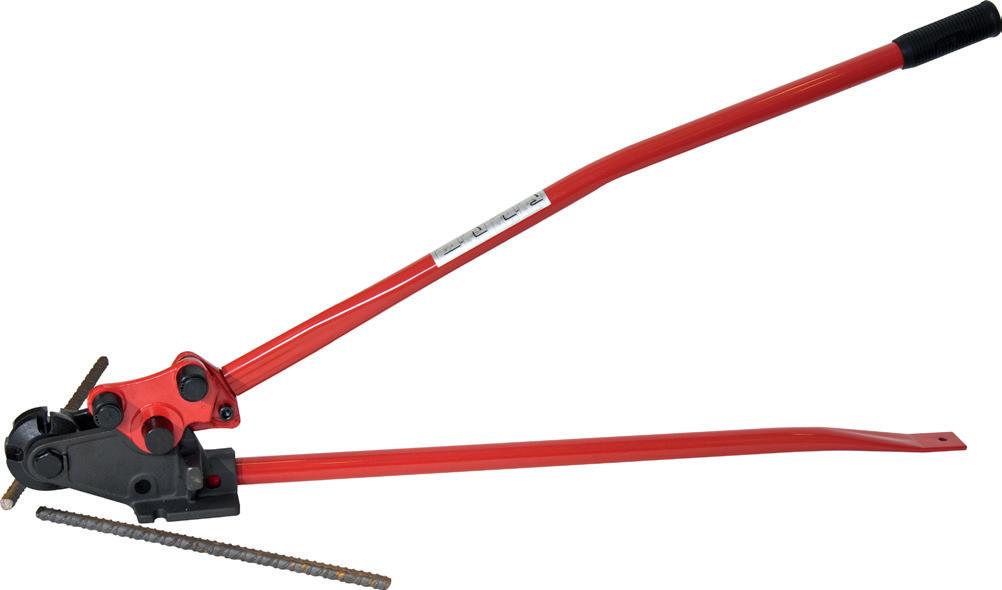

COUPEURS MANUELS TJEP RC-16BN COUPEUSE ET CINTREUSE MANUELLE D’ARMATURE #102960

≤ 16mm

CARACTÉRISTIQUES & AVANTAGES •

Simple, rapide et économique

•

Coupe et cintre l’acier et les barres d’armature, sans changement d’outil.

•

Tête spécialement conçue pour prolonger la durée de vie des lames.

•

Double lame, également pour les barres fines.

•

Idéale pour les chantiers.

SPÉCIFICATIONS Épaisseur des armatures

≤ 16mm

Capacité de coupe

Max. 16 mm 450 N/mm²

Capacité de cintrage

Max. 16 mm 450 N/mm²

Cintrage 1

Max. 180°

Cintrage 2

Max. 90°

Poids

14 kg

9

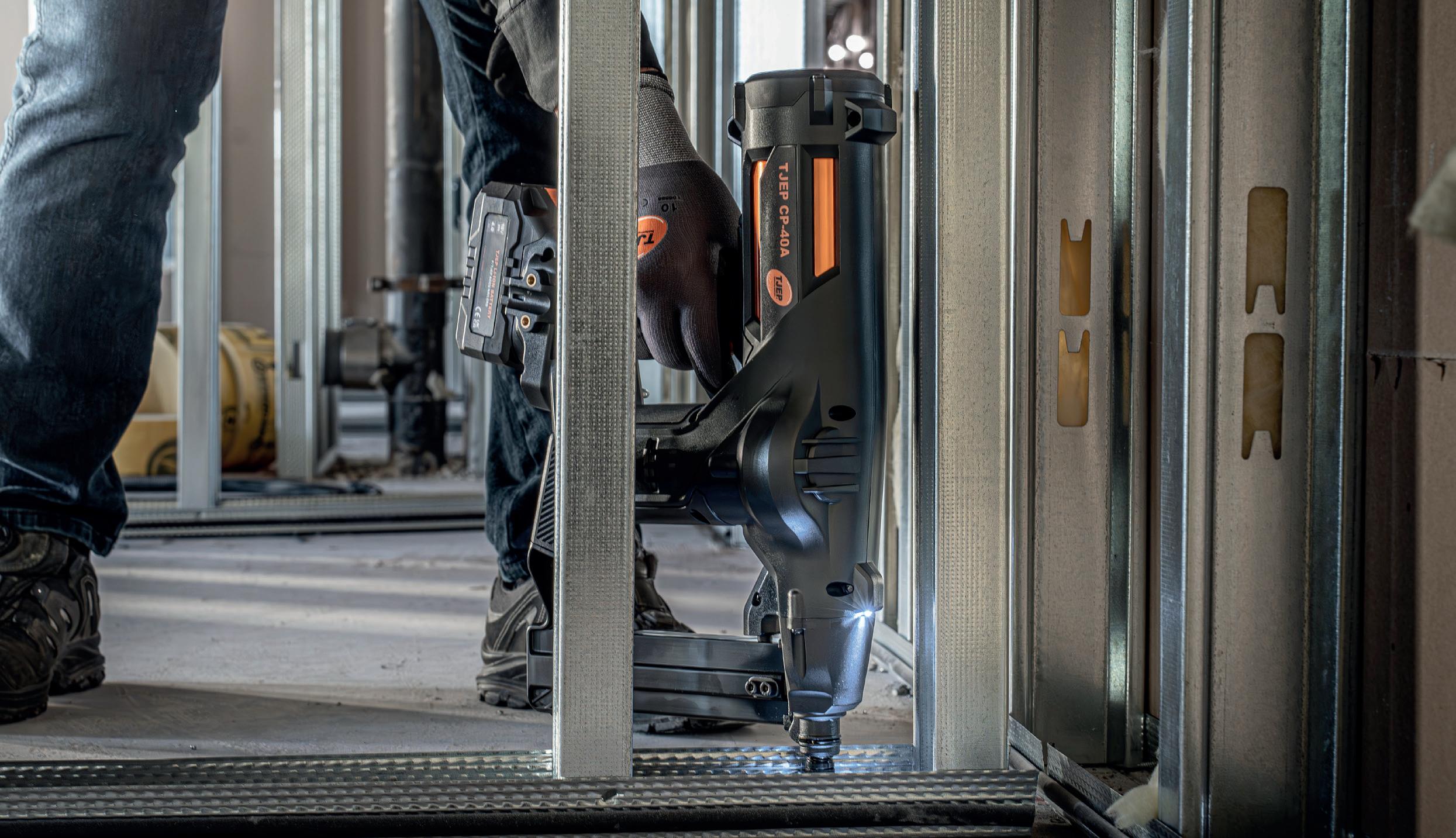

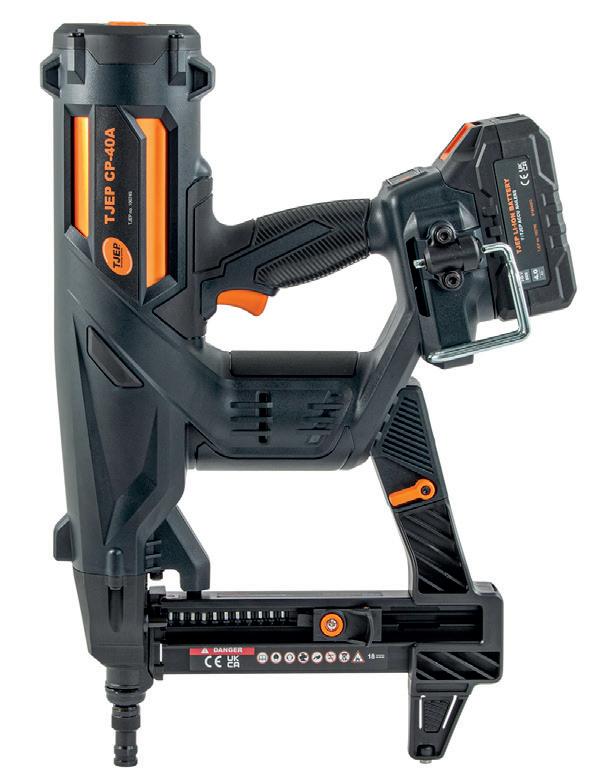

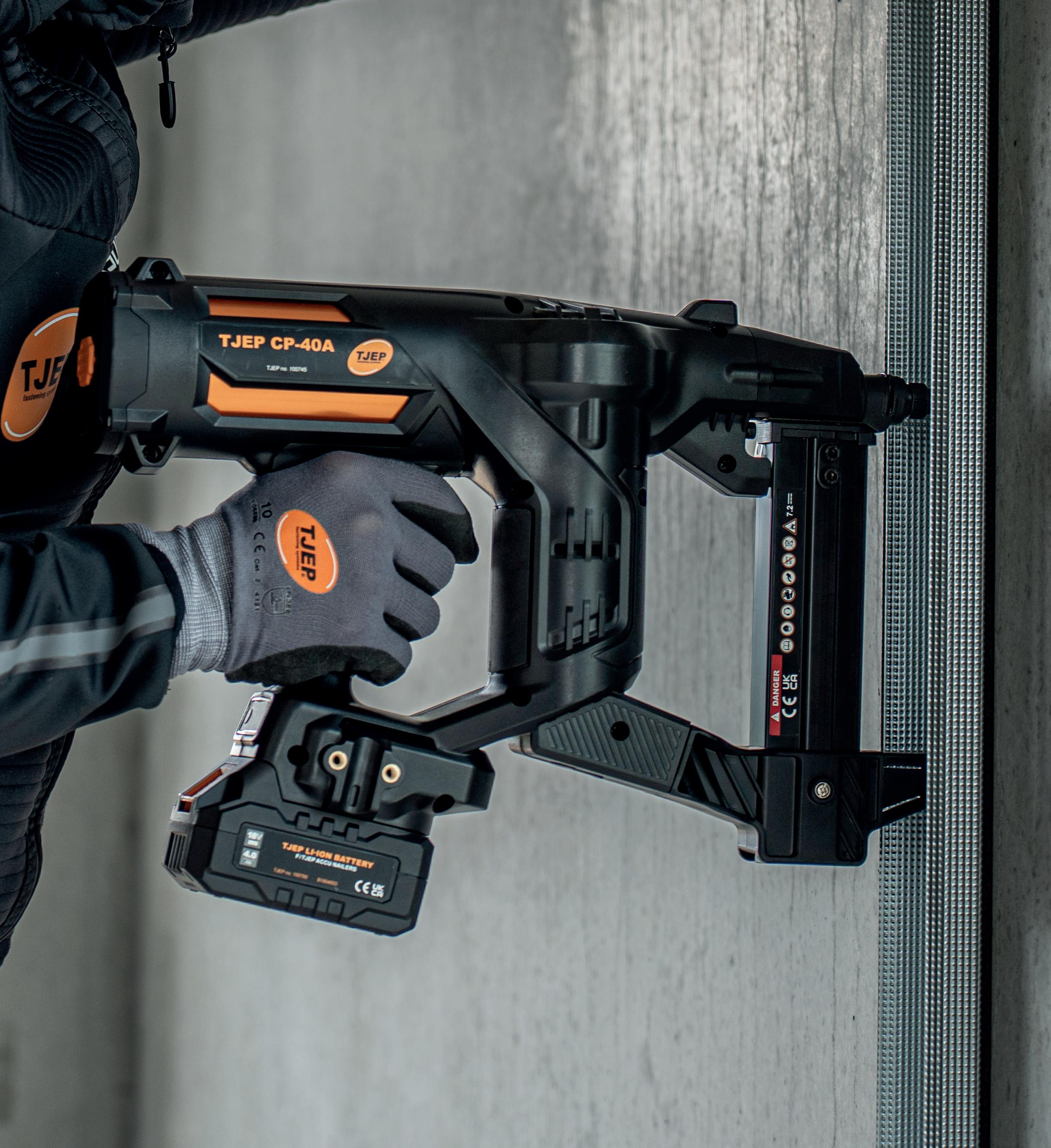

BÉTON CLOUEUR TJEP CP-40A CLOUEUR À BÉTON 18V CARACTÉRISTIQUES & AVANTAGES

#100745 •

Changez entre un magasin à 2 bandes ou un magasin à 3 bandes

•

Chargeur amovible avec système Quick Lock

•

Chargeur amovible pour un accès facile aux composants

•

Réglage de profondeur sans outil

•

Système anti-tir à vide

•

Éclairage LED intégré pour une meilleure visibilité dans les espaces sombres

•

Corps d’outil scellé protégeant contre la poussière et la saleté du béton

•

Incl. mallette, 2 batteries, 1 chargeur, 3 embouts : standard, magnétique et pour la fixation de conduits compatibles avec les clips ITW, Hilti et autres.

SPÉCIFICATIONS

CP-40A ACCESSOIRES

Type de clou

Clous béton

Diamètre du clou

2,6 - 3,0 mm

Code article

Description

Longueur de la pointe

15 - 40 mm

100790

Batterie 18V, 4,0Ah Li-Ion

Puissance

100 - 105 Joules

100792

Chargeur

Batterie

Li-Ion 18V 4Ah

891033

Embout - Fixation de conduit

Tirs par charge de batterie

700

891034

Embout - Magnétique

Taille (L×l×H)

285 x 132 x 448 mm

891077

Chargeur long - 3 bandes

Poids

4 kg

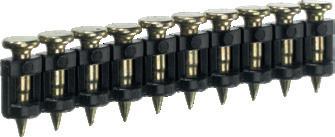

CLOUS de fixation dans le béton Code

Description

Diamètre de tête

Longueur

SCP3115-FC

Clous béton en bande + gaz

3.1 mm

15 mm

SCP2719-FC

Clous béton en bande + gaz

2.7 mm

19 mm

SCP2722-FC

Clous béton en bande + gaz

2.7 mm

22 mm

SCP2725-FC

Clous béton en bande + gaz

2.7 mm

25 mm

SCP2732-FC

Clous béton en bande + gaz

2.7 mm

32 mm

SCP2738-FC

Clous béton en bande + gaz

2.7 mm

38 mm

SCP3015PP

Clous béton en bande premium + gaz

3.0 mm

15 mm

SCP3019PP

Clous béton en bande premium + gaz

3.0 mm

19mm

SCP3025PP

Clous béton en bande premium + gaz

3.0 mm

25 mm

SCP3038PP

Clous béton en bande premium + gaz

3.0 mm

38 mm

ATTACHES METALLIQUES POUR TUBES ET CÂBLES Utilisation avec les clous béton Code article

Diamètre

Matériau

PC/BOÎTE

BOÎTE/CT

BOÎTE/PL

839616

16 mm

Galv.

100

10

2400

839620

20 mm

Galv.

100

10

2400

839625

25 mm

Galv.

100

10

2400

11
