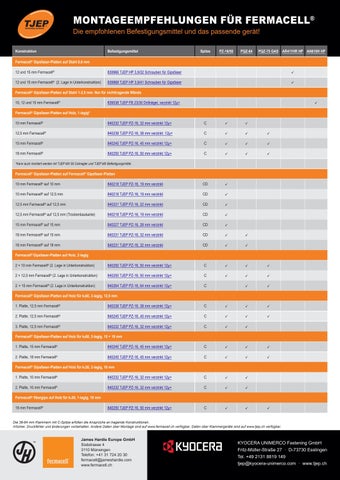

MONTAGEEMPFEHLUNGEN FÜR FERMACELL®
Die empfohlenen Befestigungsmittel und das passende gerät! Konstruktion
Befestigungsmittel
Spitze
PZ-16/50
PQZ-64
PQZ-75 GAS AR411HR HP AN610H HP
Fermacell® Gipsfaser-Platten auf Stahl 0,6 mm 12 und 15 mm Fermacell®
839966 TJEP HP 3,9/32 Schrauben für Gipsfaser
12 und 15 mm Fermacell® (2. Lage in Unterkonstruktion)
839968 TJEP HP 3,9/41 Schrauben für Gipsfaser
Fermacell® Gipsfaser-Platten auf Stahl 1-2,5 mm. Nur für nichttragende Wände 10, 12 und 15 mm Fermacell®
839538 TJEP FB 23/30 Drillnägel, verzinkt 12µ+
Fermacell® Gipsfaser-Platten auf Holz, 1-lagig* 10 mm Fermacell®
840232 TJEP PZ-16, 32 mm verzinkt 12µ+
C
12,5 mm Fermacell®
840238 TJEP PZ-16, 38 mm verzinkt 12µ+
C
15 mm Fermacell
®
840245 TJEP PZ-16, 45 mm verzinkt 12µ+
C
18 mm Fermacell®
840250 TJEP PZ-16, 50 mm verzinkt 12µ+
C
*Kann auch montiert werden mit TJEP MX 50 Coilnagler und TJEP MX Befestigungsmittel.
Fermacell® Gipsfaser-Platten auf Fermacell® Gipsfaser-Platten 10 mm Fermacell® auf 10 mm
840218 TJEP PZ-16, 19 mm verzinkt
CD
10 mm Fermacell® auf 12,5 mm
840218 TJEP PZ-16, 19 mm verzinkt
CD
12,5 mm Fermacell auf 12,5 mm
840221 TJEP PZ-16, 22 mm verzinkt
CD
12,5 mm Fermacell® auf 12,5 mm (Trockenbaukante)
840218 TJEP PZ-16, 19 mm verzinkt
CD
15 mm Fermacell auf 15 mm
840227 TJEP PZ-16, 28 mm verzinkt
CD
18 mm Fermacell® auf 15 mm
840231 TJEP PZ-16, 32 mm verzinkt
CD
18 mm Fermacell® auf 18 mm
840231 TJEP PZ-16, 32 mm verzinkt
CD
®
®
Fermacell® Gipsfaser-Platten auf Holz, 2-lagig 2 × 10 mm Fermacell® (2. Lage in Unterkonstruktion)
840250 TJEP PZ-16, 50 mm verzinkt 12µ+
C
2 × 12,5 mm Fermacell® (2. Lage in Unterkonstruktion)
840250 TJEP PZ-16, 50 mm verzinkt 12µ+
C
2 × 15 mm Fermacell® (2. Lage in Unterkonstruktion)
840264 TJEP PZ-16, 64 mm verzinkt 12µ+
C
Fermacell Gipsfaser-Platten auf Holz für k260, 3-lagig, 12,5 mm ®
1. Platte, 12,5 mm Fermacell®
840238 TJEP PZ-16, 38 mm verzinkt 12µ+
C
2. Platte, 12,5 mm Fermacell
®
840245 TJEP PZ-16, 45 mm verzinkt 12µ+
C
3. Platte, 12,5 mm Fermacell®
840232 TJEP PZ-16, 32 mm verzinkt 12µ+
C
Fermacell Gipsfaser-Platten auf Holz für k260, 2-lagig, 15 + 18 mm ®
1. Platte, 15 mm Fermacell®
840245 TJEP PZ-16, 45 mm verzinkt 12µ+
C
2. Platte, 18 mm Fermacell
840245 TJEP PZ-16, 45 mm verzinkt 12µ+
C
®
Fermacell® Gipsfaser-Platten auf Holz für k230, 2-lagig, 10 mm 1. Platte, 10 mm Fermacell®
840232 TJEP PZ-16, 32 mm verzinkt 12µ+
C
2. Platte, 10 mm Fermacell®
840232 TJEP PZ-16, 32 mm verzinkt 12µ+
C
840250 TJEP PZ-16, 50 mm verzinkt 12µ+
C
Fermacell® fibergips auf Holz für k230, 1-lagig, 18 mm 18 mm Fermacell®
Die 38-64 mm Klammern mit C-Spitze erfüllen die Ansprüche an tragende Konstruktionen. Irrtümer, Druckfehler und änderungen vorbehalten. Andere Daten über Montage sind auf www.fermacell.ch verfügbar. Daten über Klammergeräte sind auf www.tjep.ch verfügbar.
James Hardie Europe GmbH Südstrasse 4 3110 Münsingen Telefon: +41 31 724 20 30 fermacell@jameshardie.com www.fermacell.ch
KYOCERA UNIMERCO Fastening GmbH Fritz-Müller-Straße 27 · D-73730 Esslingen Tel. +49 2131 8819 149 tjep@kyocera-unimerco.com · www.tjep.ch
MONTAGEEMPFEHLUNGEN FÜR FERMACELL®
Die empfohlenen Befestigungsmittel und das passende gerät! Konstruktion
Befestigungsmittel
Spitze
PZ-16/50
PQZ-64
PQZ-75 GAS AR411HR HP AN610H HP
Fermacell® Gipsfaser-Platten auf Holz, tragend/aussteifend 10 mm Fermacell® (tragend/aussteifend)
840245 TJEP PZ-16, 45 mm verzinkt 12µ+
C
12,5 mm Fermacell® (tragend/aussteifend)
840250 TJEP PZ-16, 50 mm verzinkt 12µ+
C
15 mm Fermacell® ((tragend/aussteifend)
840264 TJEP PZ-16, 64 mm verzinkt 12µ+
C
18 mm Fermacell® (tragend/aussteifend)
840264 TJEP PZ-16, 64 mm verzinkt 12µ+
C
10 mm Fermacell®
840239 TJEP PZ-16, 38 mm rostfrei A4
C
12,5 mm Fermacell®
840239 TJEP PZ-16, 38 mm rostfrei A4
C
15 mm Fermacell
®
840265 TJEP PZ-16, 64 mm rostfrei A4
C
18 mm Fermacell®
840265 TJEP PZ-16, 64 mm rostfrei A4
C
Fermacell® Gipsfaser-Platten als Windsperre auf Holz
Fermacell Gipsfaser-Platten als Windsperre auf Holz, tragend/aussteifend ®
10 mm Fermacell® (tragend/aussteifend)
840251 TJEP PZ-16, 50 mm rostfrei A4
C
12,5 mm Fermacell (tragend/aussteifend)
840251 TJEP PZ-16, 50 mm rostfrei A4
C
15 mm Fermacell® (tragend/aussteifend)
840265 TJEP PZ-16, 64 mm rostfrei A4
C
18 mm Fermacell (tragend/aussteifend)
840265 TJEP PZ-16, 64 mm rostfrei A4
C
840251 TJEP PZ-16, 50 mm rostfrei A4**
C
840239 TJEP PZ-16, 38 mm rostfrei A4
C
®
®
Fermacell® Powerpanel HD auf Holz 15 mm Fermacell® PowerPanel HD Fermacell® Powerpanel H2O auf Holz 12,5 mm Fermacell® PowerPanel H2O Außenbereich Fermacell® Gipsfaser-Platten Estrich-Element < 20 mm (insgesamt) Estrich-Element
840218 TJEP PZ 16, 19 mm verzinkt
CD
≥ 25 mm (insgesamt) Estrich-Element
840221 TJEP PZ 16, 22 mm verzinkt
CD
840221 TJEP PZ 16, 22 mm verzinkt
CD
25 mm (insgesamt) PowerPanel H2O
**Verwenden Sie für Brandschutzkonstruktionen F90, 840265 TJEP PZ-16, 64 mm rostfrei A4. Die 38-64 mm Klammern mit C-Spitze erfüllen die Ansprüche an tragende Konstruktionen. Irrtümer, Druckfehler und änderungen vorbehalten. Andere Daten über Montage sind auf www.fermacell.ch verfügbar. Daten über Klammergeräte sind auf www.tjep.ch verfügbar.
www.tjep.ch/montage
KYOCERA UNIMERCO Fastening GmbH Fritz-Müller-Straße 27 · D-73730 Esslingen Tel. +49 2131 8819 149 tjep@kyocera-unimerco.com · www.tjep.ch
© KYOCERA UNIMERCO 07.22 016_1599
Fermacell® Powerpanel TE Estrich-Element
