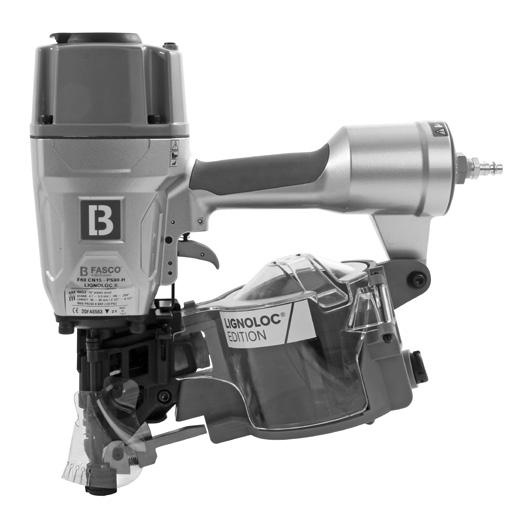

LIGNOLOC F60
Advarsel: Værktøjet er enten udstyret med en flerskudsaftrækker eller omskiftelig aftrækker. Udvis forsigtighed ved brug.
Værktøjsspecifikation, anvendelse af værktøj og overensstemmelseserklæring
Tegning og stykliste
2
Værktøjsspecifikation
Da vi konstant udvikler og forbedrer vores værktøjer, kan oplysningerne i denne oversigt ændres uden varsel. Opdaterede oplysninger kan findes på www.tjep.dk
Anvendelse af værktøj
• Indvendig beklædning, møbler, sauna mv.
• Værktøjer indstillet til slagskydning må kun bruges til industriel produktion.
Tilbehør
Beskrivelse Beskrivelse
TJEP Superflex trykluftslange
TJEP trykluftslange
Overensstemmelseserklæring
Undertegnede;
TJEP helårsolie
FASCO S.r.l., Via Bruno Buozzi 2, 40057 Cadriano di Granarolo EmiliaBologna, Italy
erklærer på eget ansvar, at LignoLoc F60
er i overensstemmelse med direktivet(erne), dets ændring(er) og standarden(erne);
2006/42/EC · EN ISO 12100:2010 · EN ISO 11148-13: 2018
Serienummeret findes på forsiden.
Dato; 01.01.2022
Marcus Dickow
Administrerende direktør, FASCO S.r.l., Italy
3
Model LignoLoc F60 TJEP nr. 100075 Længde 369 mm Bredde 142 mm Højde 387 mm Vægt 3,95 kg Tryk 7 – 8 bar / 100 – 120 psi Kapacitet 100 søm Diameter, søm 4,7 – 5,3 mm Længde, søm 58 – 90 mm Vinkel 15° Type Søm 15°, f.eks. LignoLoc® træsøm LPA 98,0 dB LWA 103,6 dB Usikkerhed (LPA/ LWA) 2,5 dB ahwz 3,1 m/s2 Usikkerhed (ahwz) 1,24 m/s2 Luftforbrug pr. skud 2,63 liter @ 6,2 bar
ORIGINALVEJLEDNINGEN Dansk
4 Explode
– LignoLoc
drawing
F60
5 11851.01
Spare part list – LignoLoc F60
6
ITEM NO. PART NO. DESCRIPTION 1 667048 SCREW TSEI M8X25 2 092252 COVER BUSH 3 128153 COVER 4 070132 COVER BUFFER 5 430147 CAP 6 666141 SCREW M6X30 7 140374 CAP 8 288497 PIN CAP 9 200398 TRIGGER VALVE SPRING 10 664027 SCREW 11 060103 VALVE RING 12 200399 SPRING HEAD VALVE 13 300978 CPL.VALVE PISTON 14 622304 O-RING 60,2X3,1 15 622302 O-RING 43,5X2,62 16 622303 O-RING 47,8X2,62 17 060121 VALVE RING 18 070133 VALVE BUFFER 19 092253 VALVE BUSH 20 668043 SCREW M6X12 21 622305 O-RING 50X4 22 302113 CPL.DRIVER PISTON 23 070134 CYLINDER BUFFER 24 104252 CPL.CYLINDER 25 622306 O-RING 59,4X3,1 26 166081 CYLINDER GASKET 27 060106 CPL.CYLINDER RING 28 622307 O-RING 89,4X3,1 29 280097 BUMPER 30 288498 TRIGGER PIN ITEM NO. PART NO. DESCRIPTION 31 137111 BODY W/GRIP 32 166082 GASKET 33 650044 NUT 34 622308 O-RING 68X3 35 326082 CPL.ADAPTER 36 348080 SPACER 37 164172 FS TRIGGER 38 662131 PIN 3X22 39 662111 PIN 3X30 40 414161 SAFETY GUIDE 41 140377 CPL.TRIGGER VALVE 42 700446 KIT O-RINGS 43 700526 KIT SS/CT TRIGGER F60 LL 44 200400 TRIGGER SPRING 45 164143 SWITCH TRIGGER 46 622033 O-RING 2050 47 662054 PIN 3X12 48 622042 O-RING 3075 49 622271 O-RING 5,8X1,9 50 622269 O-RING 8,6X1,9 52 622169.1 O-RING 2,5X1,4 53 330088 FEEDER PROTECTOR 54 294281 POSITIONER PLATE 55 200401 NOSE SPRING 56 130042 HOSE 57 622244 O-RING 3,9X1,9 58 622309 O-RING 63,22X1,78 59 348078 SPACER POSITIONER 60 200406 FEEDER SPRING 61 070156 FEEDER PISTON BUFFER
7 ITEM NO. PART NO. DESCRIPTION 62 128155 FEEDER PISTON COVER 63 610041 RETAINING RING 64 622177 O-RING 3093 65 302115 CPL.FEEDER PISTON 66 622298 O-RING 9,7X2,4 67 288502 POSITIONER PIN 68 200405 POSITIONER SPRING 69 050058 FEEDER 70 420628 FEEDER HOLDER 71 170276 FLAP BASE F60 LL 72 666175 SCREW M5 X 8 C10.9 73 200494 FLAP SPRING 75 666176 SCREW 76 180058 FLAP F60 LL 77 668053 SCREW M3X6 78 324066 CHECK PAWL 79 666142 SCREW M8X30 80 348093 SPACER NOSE 81 400368 UPPER SAFETY 82 200402 SPRING 83 666076 SCREW TCEI M3X6 84 288501 HINGE PIN 85 322066 ADJUSTING KNOB 86 622202 O-RING 4,5X1,5 87 346011 RIVET 88 180047 PROTECTOR INSERT 89 330094 PROTECTIVE SKIRT 92 200404 SPRING NOSE DOOR 93 184209 PIN 94 662039 PIN 3X12 ITEM NO. PART NO. DESCRIPTION 95 420633 POSITIONER HOLDER 96 400432 LOWER SAFETY 97 610017 STOP RING 98 060107 BUFFER RING 99 070155 BUFFER 100 700533 KIT INLAY F60 LL 101 110993 CPL MAGAZINE 102 288503 PIN MAGAZINE 103 128177 MAGAZINE COVER 104 088017 UPPER SPRING HOOK 105 200407 SPRING MAGAZINE PLATE 106 322056 PLATE ADJUSTER 107 324063 PLATE POSITIONER 108 092254 MAGAZINE BUSH 109 660044 WASHER 110 666051 SCREW M6X35 111 348079 SPACER MAGAZINE 112 106154 MAGAZINE 113 610042 RETAINING RING 114 088018 LOWER SPRING HOOK 115 700535 KIT F60 LL NO MARK
KYOCERA UNIMERCO Fastening A/S
Drejervej 2
DK-7451 Sunds
Tlf. +45 97 14 14 40
Fax +45 97 14 14 86
tjep@kyocera-unimerco.com
www.tjep.dk
© KYOCERA UNIMERCO 06.23
