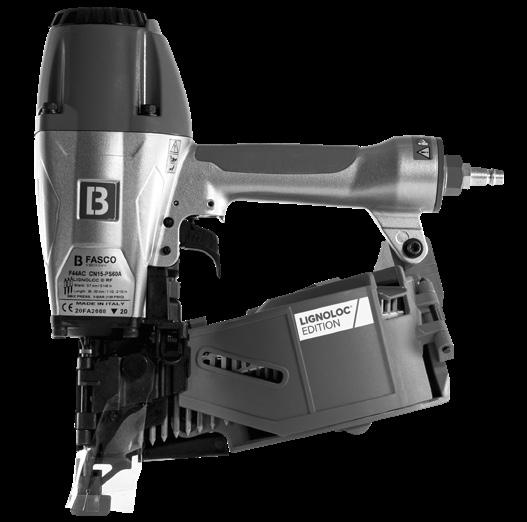

LIGNOLOC F44
Advarsel: Værktøjet er enten udstyret med en flerskudsaftrækker eller omskiftelig aftrækker. Udvis forsigtighed ved brug.
Værktøjsspecifikation, anvendelse af værktøj og overensstemmelseserklæring
Tegning og stykliste
2
Værktøjsspecifikation
Da vi konstant udvikler og forbedrer vores værktøjer, kan oplysningerne i denne oversigt ændres uden varsel. Opdaterede oplysninger kan findes på www.tjep.dk
Anvendelse af værktøj
• Indvendig beklædning, møbler, sauna mv.
• Værktøjer indstillet til slagskydning må kun bruges til industriel produktion.
Tilbehør
Beskrivelse Beskrivelse
TJEP Superflex trykluftslange
TJEP trykluftslange
Overensstemmelseserklæring
Undertegnede;
TJEP helårsolie
FASCO S.r.l., Via Bruno Buozzi 2, 40057 Cadriano di Granarolo EmiliaBologna, Italy
erklærer på eget ansvar, at LignoLoc F44
er i overensstemmelse med direktivet(erne), dets ændring(er) og standarden(erne);
2006/42/EC · EN ISO 12100:2010 · EN ISO 11148-13: 2018
Serienummeret findes på forsiden.
Dato; 01.01.2022
Marcus Dickow
Administrerende direktør, FASCO S.r.l., Italy
3
Model LignoLoc F44 TJEP nr. 100044 Længde 275 mm Bredde 130 mm Højde 322 mm Vægt 2,40 kg Tryk 7 – 8 bar / 100 – 120 psi Kapacitet 170 søm Diameter, søm 3,7 mm Længde, søm 38 – 60 mm Vinkel 15° Type Søm 15°, f.eks. LignoLoc® træsøm LPA 91,1 dB LWA 95,5 dB Usikkerhed (LPA/ LWA) 2,5 dB ahwz 2,7 m/s2 Usikkerhed (ahwz) 1,08 m/s2 Luftforbrug pr. skud 1,20 liter @ 6,2 bar
ORIGINALVEJLEDNINGEN Dansk
4 Explode drawing – LignoLoc F44
5 11849.02
Spare part list – LignoLoc F44
6
ITEM NO. PART NO. DESCRIPTION 1 667013 SCREW M6X20 2 092201 BUSH 3 128124 COVER 4 286026.1 SILENCER HEAD VALVE 5 348051 FILTER SPACER 6 140313.1 CAP 7 166078 GASKET 8 060083 VALVE RING 9 200326 SPRING HEAD VALVE 10 622246 O-RING 41,2X2,65 11 300900.1 CPL.VALVE PISTON 12 622245 O-RING 54X3,1 13 166066 GASKET 14 092202 BUSH 15 070114 BUFFER 16 060085 CPL.CYLINDER RING 17 622249 O-RING 65,5X3,1 18 622261 O-RING 4150 19 302056.1 CPL.DRIVER PISTON 20 622248 O-RING 50X2,65 21 166067 CYLINDER GASKET 22 104246 CPL.CYLINDER 23 280094 BUMPER 24 137232 BODY W/GRIP 25 666080 SCREW M6X30 26 660011 FLAT BRUN.STEEL WASHER 6,4 27 288596 PIN TO FIX TRIGGER VALVE 28 092327 BUSH 29 622024 O-RING 2010 30 610029 RETAINING RING ITEM NO. PART NO. DESCRIPTION 31 286020 SILENCER AIR INLET 32 326064 CPL.ADAPTER 33 622247 O-RING 37,5X3,55 34 200303 TRIGGER SPRING 35 164177 CPL.TRIGGER FS 36 660038 WASHER 37 666122 SCREW M5X30 38 622002 O-RING 106 39 662111 PIN 3X30 40 420630 SAFETY GUIDE SUPPORT 41 140279.4 CPL.TRIGGER VALVE 42 622035 O-RING 2062 43 622042 O-RING 3075 44 662055 PIN 3X16 45 622271 O-RING 5,8X1,9 46 622170.1 O-RING 6,3X1,8 47 622269 O-RING 8,6X1,9 48 200255.1 TRIGGER VALVE SPRING 49 622169.1 O-RING 2,5X1,4 50 668045 SCREW M4X8 51 330108 SAFETY PIN PROTECTION 52 288464 FEEDER PIN 53 200306 SPRING DEPTH CONTROL 54 414139 SAFETY SQUARE 55 322076 SAFETY ADJUSTMENT KNOB 56 610017 STOP RING 57 200377 SPRING FEEDER PIN 58 324071 CHECK PAWL 59 348031 SPACER 60 288465 FEEDER PIN
7 ITEM NO. PART NO. DESCRIPTION 61 050057 FEEDER 62 622296 O-RING 17X2,65 63 200379 FEEDER SPRING 64 070126 FEEDER PISTON BUFFER 65 200380 FEEDER SPRING 66 128146 FEEDER PISTON COVER 67 610037 RETAINING RING 68 650033 LOW SELF-LOCK.NUT M5 69 330077 FEEDER PROTECTOR 70 622250 O-RING 47,5X1,8 71 420631 FEEDER HOLDER 72 400438 SAFETY 73 666043 SCREW M6X25 74 070167 BUFFER 75 302055 CPL.FEEDER PISTON 76 348032.1 SPACER 77 200378 FEEDER SPRING 78 622295 O-RING 9X1,8 79 666078 SCREW M5X22 80 346010 RIVET 81 330078.1 NOSE PROTECTION F44AC LIGN 82 200260 SPRING DOOR POSITIONER 83 420594 POSITIONER HOLDER 84 288556 POSITIONER PIN 85 324072 CHECK PAWL 86 200376 SPRING DOOR KNOB 87 288463 PIN DOOR KNOB 88 164175 CPL.TRIGGER FS/CT 89 184188 LEVER ITEM NO. PART NO. DESCRIPTION 90 288461 PIN NOSE DOOR 91 110988 CPL MAGAZINE 92 128197 MAGAZINE COVER 93 088016 SPRING HOLDER 94 200276 SPRING MAGAZINE PLATE 95 322051 PLATE ADJUSTER 96 700514 KIT O-RINGS 97 288466 MAGAZINE DOOR PIN 98 106174 MAGAZINE 99 088004 SPRING HOLDER
KYOCERA UNIMERCO Fastening A/S
Drejervej 2
DK-7451 Sunds
Tlf. +45 97 14 14 40
Fax +45 97 14 14 86
tjep@kyocera-unimerco.com
www.tjep.dk
© KYOCERA UNIMERCO 06.23
