Las columnas o pilares se encuentran en el menú de Arquitectura. • Los pilares o columnas en la familia de arquitectura son columnas falsas no son estructurales. Nota: Los pilares estructurales son los de carga que soportan peso, como: perfiles metalicos, columnas de concreto armado, madera, etc. Recordemos Revit es un Programa abierto, cualquier desarrollador puede crear software compatible para mejorar la funcionalidad de Revit (plug-in); estos pueden incluir diferentes familias de columnas.
Columnasopilares

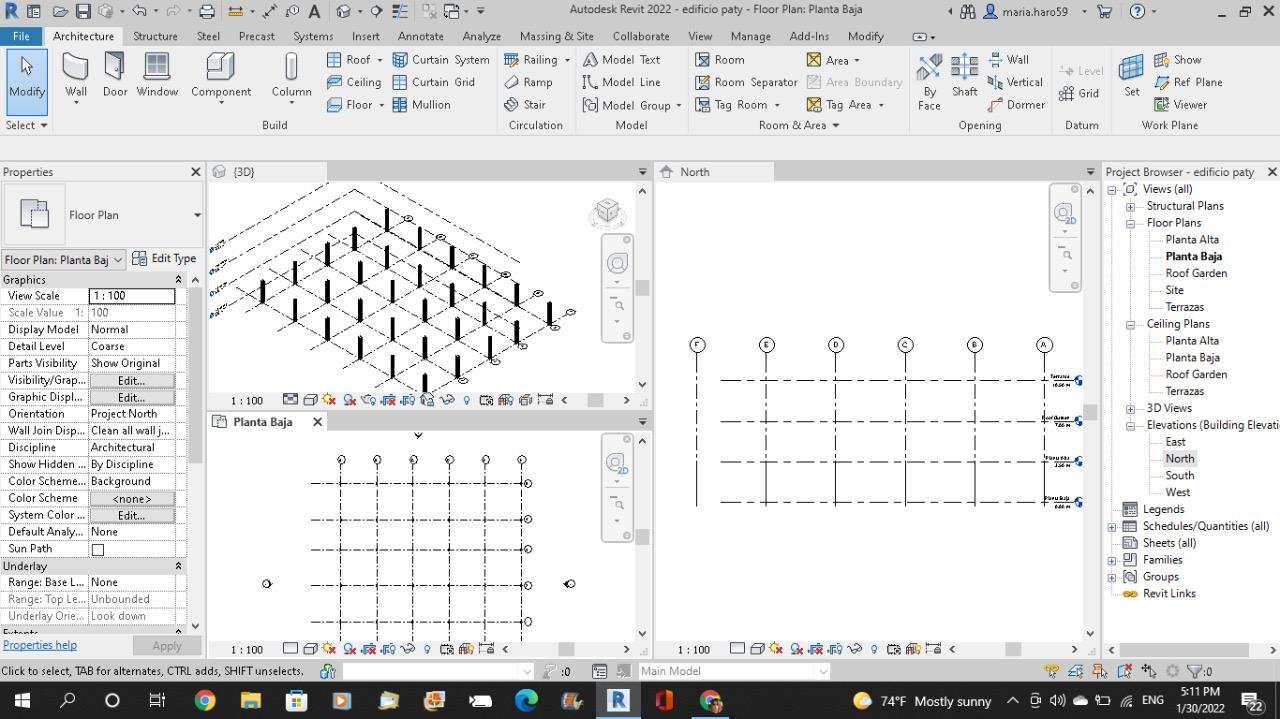

Para modelar pilares (columnas): primero tienes que revisar la barra de opciones para ver la informacion del elemento (pilar) Los pilares en Revit se ven en: • Profundidad: vista hacia abajo. • Altura: vista hacia arriba. Si el pilar o columna se ve solo en proyeccion, (en gris claro); se tiene que revisar la barra de opciones, ya que al estar en cierto nivel no se configuro para su vista. En nivel de rango en propiedades se le puede quitar la proyeccion con Subyacente.
ParaRecordando:seleccionar cualquier vista, vamos al navegador de proyecto y abró la vista que quiero, le doy dos click y se abre la vista (pestaña). Para modelar se pueden tener dos vistas abiertas yo recomiendo la vista que estes trabajando y el isométrico 3D, (le doy en la casita en el menu superior o dos clicks en la vista 3D del menu de navegacion de Nota:proyecto.Siquieres tener las ventans abiertas pongo WT o TW para regresar a una sola ventana.
Columnasopilares
Columnasopilares

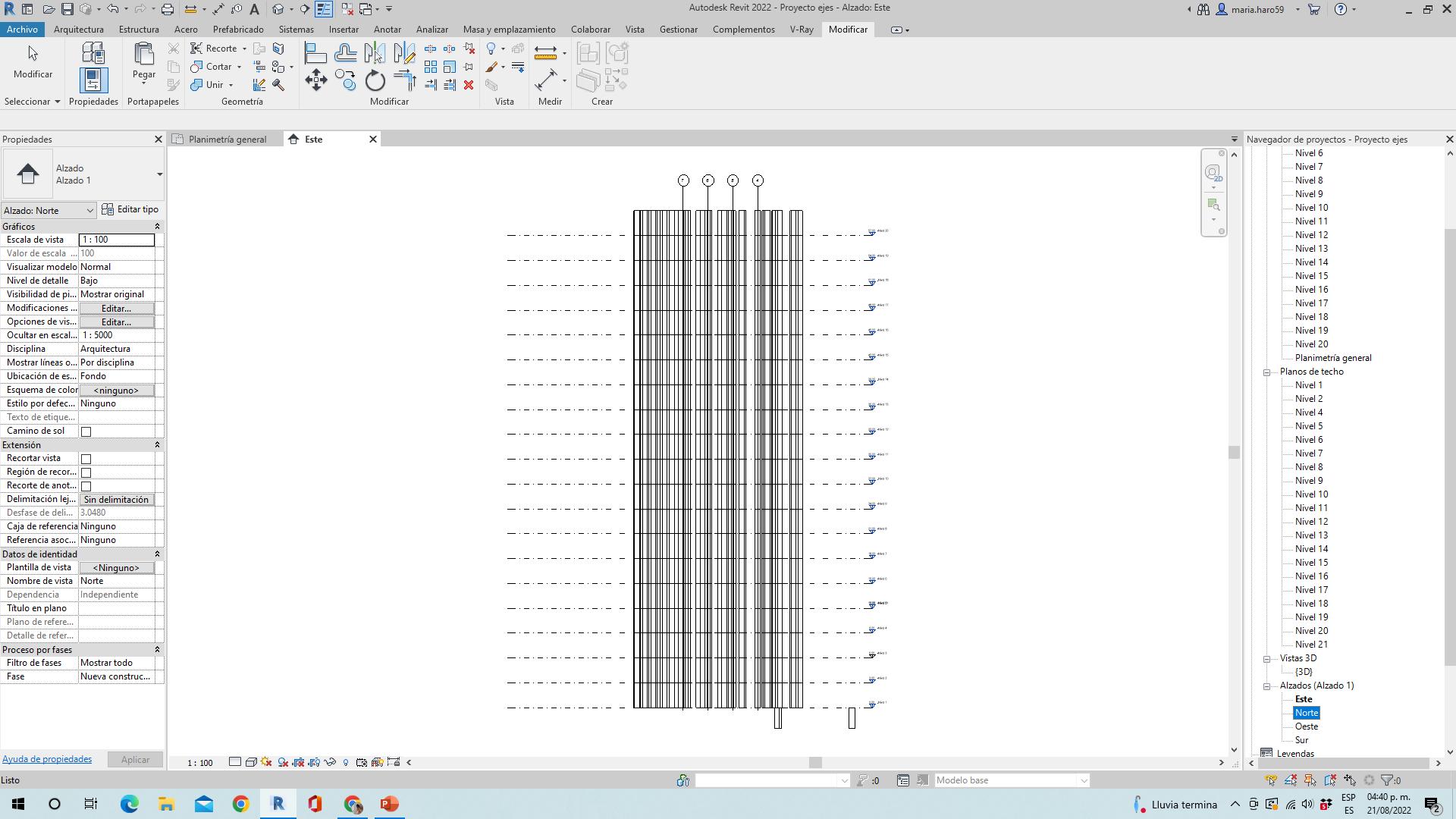

En Revit se pueden modelar columnas (pilares) por niveles de proyecto, tambien se pueden hacer en forma continua en todos los niveles, sin embargo no recomiendo modelar todos los niveles juntos, esto por las cuantificaciones y los calculos., por ejemplo: una columna no se cuantificaen todos los niveles juntos, si no por nivel. Los pilares o columnas estructurales se pueden modificar en altura, tipo, etc., en la barra de propiedades. Se pueden colocar automaticamente en todas las intersecciones de las rejillas o en algunos cruces, etc., (de acuerdo con nuestro proyecto). Por ejemplo en todos los ejes o en algunos tipo: 3-A, 5- B, 8-C, etc.
Columnasopilares Nota: En Revit existen dos tipos de mensajes: • Errores: no permiten continuar • Avisos: si te permiten continuar, solo que este mensaje es para confirmar indicaciones en el Recordandomodelado.
BIM es una metodología que vincula diferentes softwares, por lo que es muy recomendable y necesario modelar por niveles de proyecto, ya que por ejemplo: En la estructura que se este realizando con software de cálculo como Robot , el programa exige que el modelo este hecho por niveles, para poder interoperar.
Columnasopilares
niveles
De izquierda a derecha con marco de selección; recuerda que si fuera de derecha izquierda se seleccionarian también las rejillas y será necesitaría ir al filtro (embudo) y desmarcarlas.
•
Con el comando copiar o control C, y con pegar seleccionar en que niveles pegar. En el menu e indicas en que nivel y OK.
•
•
Otra opcion para copiar pilares en es:
Columnasopilares
Nota: Revit es un programa automatico, por lo tanto es mas rapido modelar en BIM que delinear CAD. Los Archivos RFA son archivos de familias y archivos RVT archivos de proyecto.
En todos los elementos asi como como los pilares antes de modelar primero tienen que estar cargados. (los pilares son los objetos de familias).
Columnasopilares Para familias (bloques) en la instalación de Revit se pueden descargar en la biblioteca de Revit, con este borrandonecesitesdescargarendescargesRecuerdaLibrariess/ESP/Whereexplore/caas/sfdcarticles/sfdcarticles/support/revit/learnhttps://knowledge.autodesk.com/elink:--to-find-Revit-Content--to-download.htmlqueentremasarchivosnecesitarasmasmemoriatucompu,yoterecomiendounicamenteloqueylimpiartusproyectosloquenoseuse.
Columnasopilares
Existen muchas carpetas de familias, yo recomiendo cargar unicamente en español internacional, ingles metrico e imperial. ya que algunas como (chino, alemán) pueden ocupar mucho espacio.

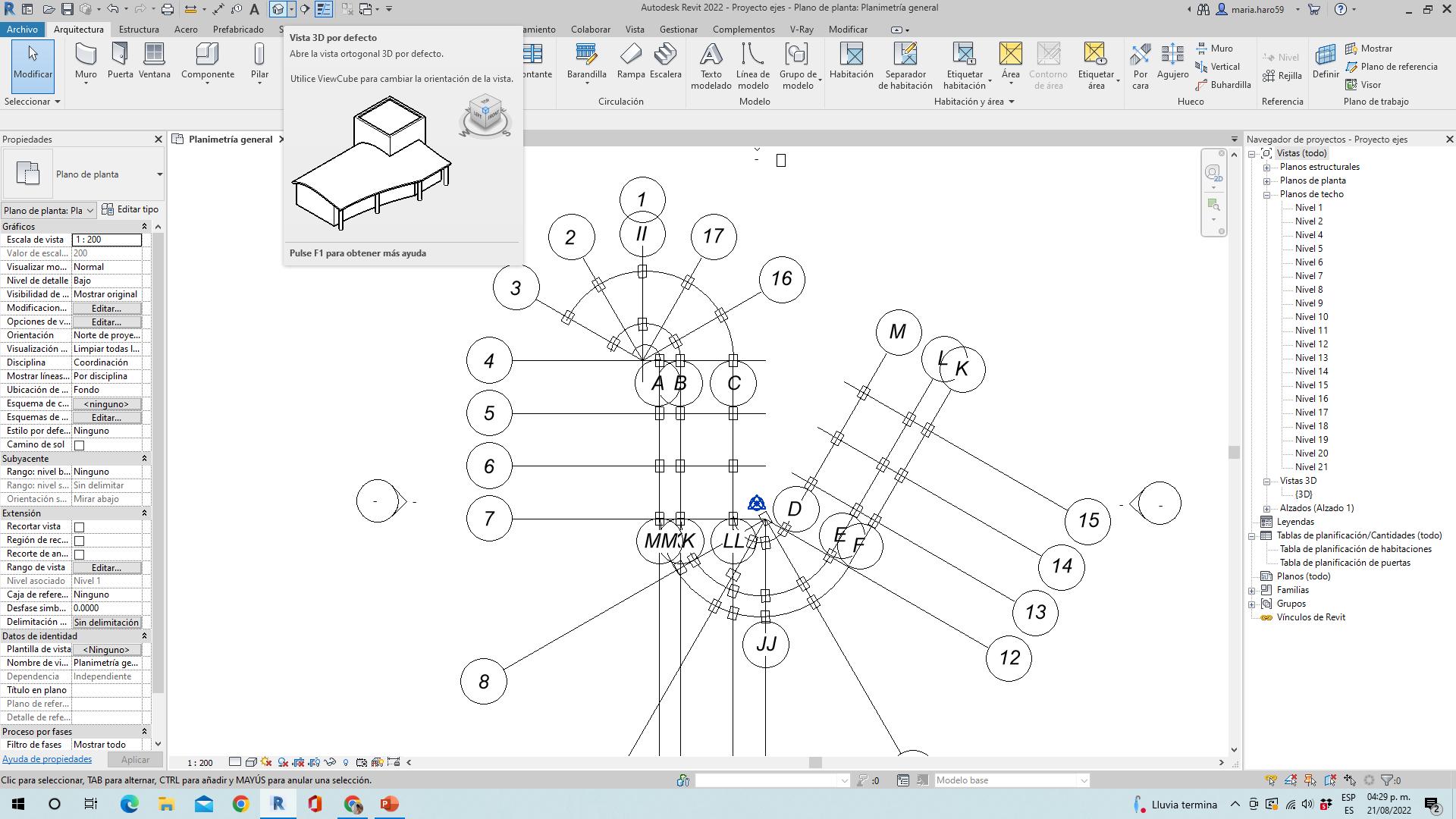

Las columnas o pilares se seleccionan con comando: incrustar ubicado a la derecha del panel en la pestaña de arquitectura en barra de modificar y este se ilumina de verde. Nota: Las carpetas se clasifican en categorias que son elementos virtuales usados en el proyecto Enarquitectónico.lascategorias encontramos: Pilares estructurales (de carga) y pilares arquitectónicos (columnas falsas)
Columnasopilares
estructurales son los de carga, por ejemplo: • De acero: perfiles de diferentes dimensiones. De concreto: cuadrados, circulares, rectangulares de diferentes medidas. Por supuesto podemos modelar nuestros propios pilares- columnas (originales) de acuerdo con nuestro proyecto, aunque ya existen muchas familias con especificaciones que puedes utilizar.
Recordando: Los Pilares
Columnasopilares
•
DESPUÉS
Columnasopilares
EDITAR
Para Para un pilar parecido al que necesitamos en nuestro proyecto, SE PONE TIPO Y DUPLICAR. Se modifica con el nuevo nombre que le indiques, por ejemplo: duplicas uno de 40 x 40 de concreto, a uno de 47x47 y en el mismo menu se modifican los paramétros de tipo de acuerdo con los valores de informacion de tu proyecto y con descripción. (largo y ancho)
modelar columas o 1.pilares:Seleccionar Pilar 2. Selecciomar propiedades 3. Buscamos

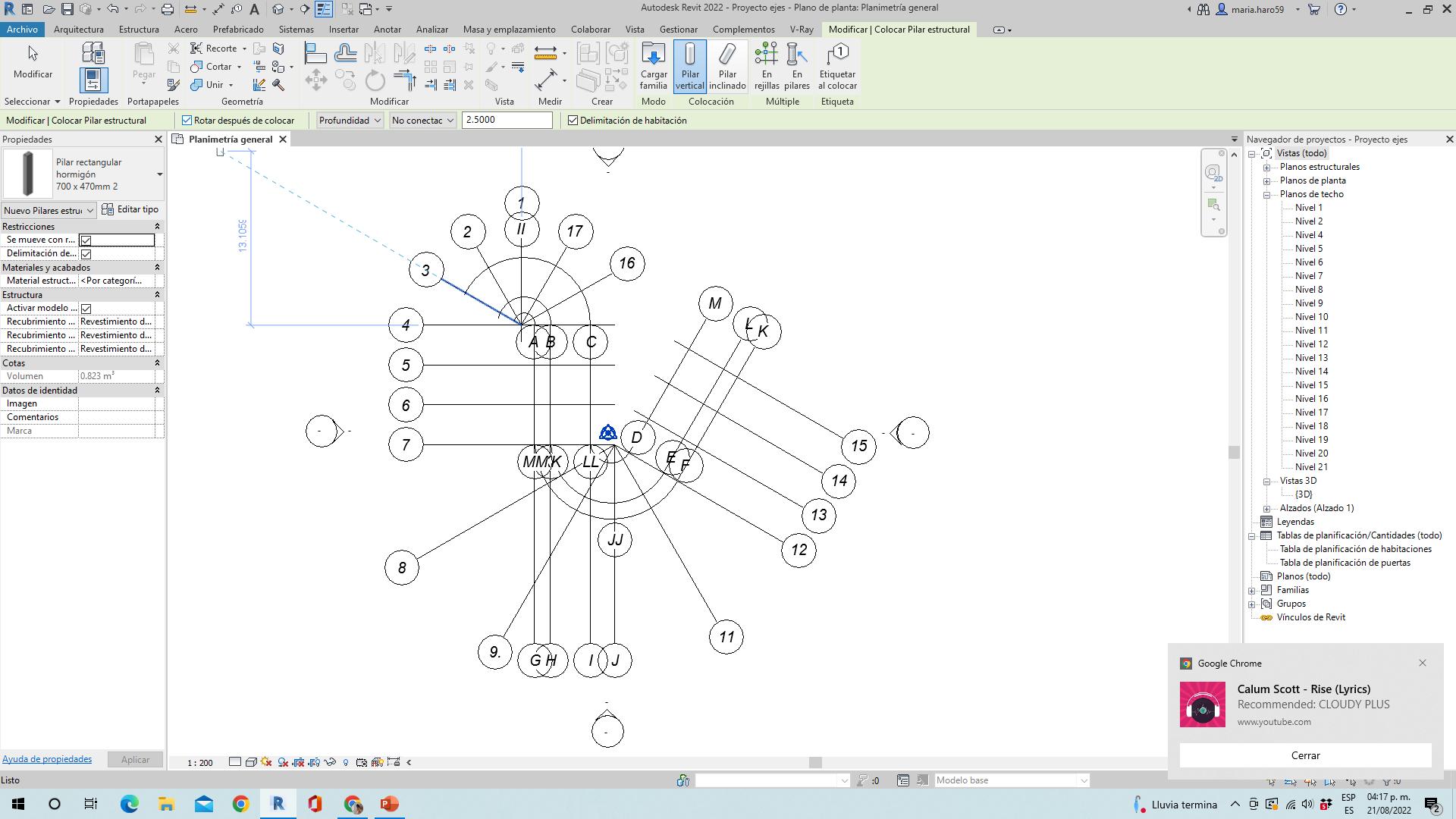

colocar en cada eje requerido o en forma automática en todas las Conintersecciones.elcomando AL (alinear)
Nota: Los pilares siempre seguiran a la rejilla-ejes, si no quieres (por proyecto), se pueden desmarcar en el parámetro de tipo a ejemplar, para desmarcarlo y que no se mueva con la rejilla.
Se pueden alinear pilares/columnas a los contornos, centros, etc., para alinear siempre se toca la línea de destino y despues el elemento (columna-pilar)
Columnasopilares
Ya creado el nuevo pilar se puede
Columnasopilares PARA CO SELECCIONARÇ DE ABAJO HACIA
ARRic¡ba de derecha a izquierda porque se selecciona todo lo que cruza la venta, si fuera al recvwes solo seria lo que esta dentro.ç Despues borras las q no le das paloma verde para aceptar y terminar el Concomando.shiftseselccionas niveles excepto el primero que ya esta con contro lo deseleccio
Ejemplo: Columnas o pilares
