Kone-ja laitesuojat

Axelent X-Guard konesuojukset on kehitetty täyttämään kaikki toimivalle konesuojukselle asetetut vaatimukset – konedirektiivin (2006/42/EY) ja vastaavan suomalaisen koneasetuksen (VNa 400/2008) kiinteitä suojia koskevat määräykset.

Turvallisuuden lisäksi on tärkeää, että tuotanto toimii mahdollisimman joustavasti. Konesuojuksissamme on monia fiksuja ratkaisuja, jotka helpottavat toimintaa, kun tarvitaan suojausta vaativilla koneilla ja niiden ympärillä.

Verkkoseinäelementtejä on kolme eri korkeutta. Laajan ovi-, lukko- ja lisävarustevalikoiman ansiosta saat Axelentilta täydellisen konesuojausratkaisun räätälöitynä juuri sinun liiketoimintasi mukaisesti.

Verkkoelementit (musta RAL 9011)

Korkeus 1300 mm Korkeus 1900 mm Korkeus 2200 mm Leveys mm Koodi Hinta Koodi Hinta Koodi Hinta 250 W322-130025 88,04 W322-190025 95,24 W322-220025 97,01 400 W322-130040 89,11 W322-190040 96,07 W322-220040 98,43 500 W322-130050 89,46 W322-190050 97,13 W322-220050 100,91 600 W322-130060 90,05 W322-190060 98,55 W322-220060 102,91 700 W322-130070 90,40 W322-190070 100,79 W322-220070 105,63 800 W322-130080 91,11 W322-190080 103,27 W322-220080 107,75 900 W322-130090 91,35 W322-190090 103,50 W322-220090 110,59 1000 W322-130100 91,82 W322-190100 103,74 W322-220100 110,82 1100 W322-130110 94,06 W322-190110 107,16 W322-220110 114,60 1200 W322-130120 97,01 W322-190120 109,41 W322-220120 116,37 1300 W322-130130 98,43 W322-190130 112,00 W322-220130 118,73 1400 W322-130140 101,03 W322-190140 114,01 W322-220140 121,68 1500 W322-130150 102,44 W322-190150 116,49 W322-220150 124,04 2200 W322-130220 134,90 Contour-kulmaelementti

Korkeus mm Kulma Koodi Hinta 1300 90 astetta W32R90-130 228,37 1900 90 astetta W32R90-190 257,75 2200 90 astetta W32R90-220 272,63

Pylväät (keltainen RAL 1018) Korkeus mm Profiili mm Koodi Hinta 1400 50 x 50 P11-140 45,09 2000 50 x 50 P11-200 58,43 2300 50 x 50 P11-230 66,21

HUOM! Myös 70 x 70 mm:n pylväitä saatavana. Suositellaan suurempien oviaukkojen yhteyteen. Kysy hintaa!

Katkaisuosat pystysuoraan katkaisuun

Korkeus mm Profiili mm Koodi Hinta 750 50 x 50 KVC-3-075 64,68 1300 50 x 50 KVC-3-130 67,98 1900 50 x 50 KVC-3-190 72,94 2200 50 x 50 KVC-3-220 77,07

Katkaisuosat vaakasuoraan katkaisuun

– Kone- ja laitesuojalla estetään ihmisen kehon osien pääsy liian lähelle koneen liikkuvia osia.

– Suojien on oltava tukirakenteeltaan erittäin vahvoja, jotta ne ovat turvallisia.

– Tuotannossa on säilytettävä näkyvyys: suojukset on asetettava siten, että ne eivät ole esteenä.

– Suojatun alueen vaaroja voidaan vielä korostaa käyttämällä huomiovärejä.

– Suojien irrottamisessa tarvitaan erikoistyökaluja, etteivät ne ole siirrettävissä ilman niitä.

– Suojatun alueen pakoreitit ja hätäkytkimet on oltava käyttäjien tiedossa.

Kaapelit saadaan helposti asennettua kaapelikourujen avulla turvallisesti kaikkialle tuotantotiloissa. Kaapelikouruja on useaa eri kokoa ja kantavuutta ja sitä saa eri pintakäsiteltynä. Helppo kiinnittää.

Verkkoseinien kanssa voit myös yhdistellä läpinäkyviä muoviseiniä ja tummia peltiseiniä.

Muovielementit (musta RAL 9011) Peltielementit (musta RAL 9011) Paksuus 2 mm Paksuus 0,8 mm

Mitat (L x K) mm Koodi Hinta Koodi Hinta

250 x 2200 W328-220025 158,97 W329-220025 134,66

400 x 2200

W328-220040 221,76 W329-220040 153,54 700 x 2200 W328-220070 287,85 W329-220070 193,08 1000 x 2200 W328-220100 336,24 W329-220100 226,25

Lukot

Malli Työkalupaneeli

Riippulukkohelat saranaoviin, oikea/vasen Riippulukkohelat liukuoviin, oikea/vasen Riippulukkohelat liukuoviin keskuslukituksella Jousilukko saranaoviin, oikea/vasen Jousilukko liukuoviin keskuslukituksella Jousilukko saranaoviin, saatösalpa, oikea/vasen Jousilukko liukuoviin, saatösalpa, oikea/vasen X-lukko kaikkiin oviin, vasen X-lukko kaikkiin oviin, oikea Sylinterilukko X-It saranaoviin, vasen Koodi Hinta L10-00-0 48,27 L20-00-0 48,27 L22-00-0 30,57 Mitat (L x K) mm Koodi Hinta 700 x 1900 X3-242-7 203,40 700 x 2200 X3-244-7 231,25

L10-05-0 60,07 L22-05-0 90,17 L10-05-2 177,74 L20-05-2 196,50 L66-20-L 379,44 L66-20-R 379,44 XIT-L01-101 243,12 Sylinterilukko X-It yksilehtiseen liukuoveen, vasen XIT-L01-301 243,12 Sylinterilukko X-It keskilukolliseen liukuoveen, vasen XIT-L01-401 243,12 Sylinterilukko X-It saranaoviin, oikeat XIT-R01-101 243,12 Sylinterilukko X-It yksilehtiseen liukuoveen, oikea XIT-R01-301 243,12 Pylväs painikevalmiudella Sylinterilukko X-It keskilukolliseen liukuoveen, oikea XIT-R01-401 243,12 Korkeus mm Profiili mm Koodi Hinta 2000 50 x 50 P11-200-A01 75,83 2300 50 x 50 P11-230-A01 85,98

Ovityyppi Leveys mm Korkeus mm Koodi Hinta

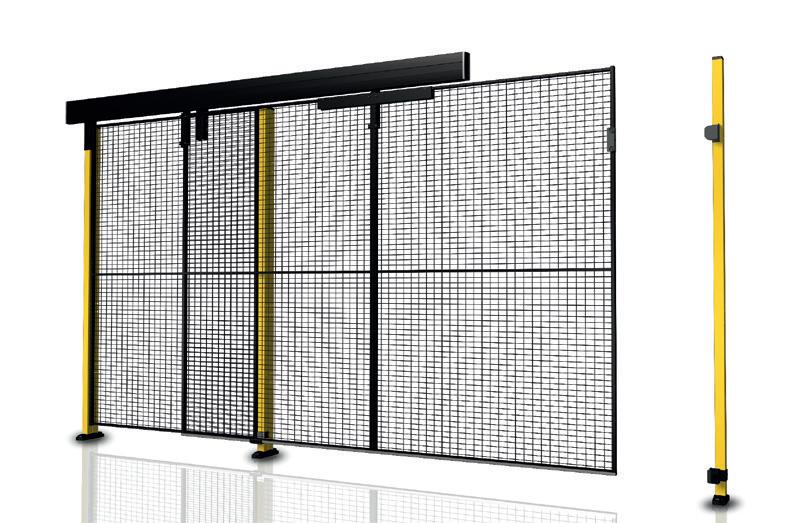

Yksiosainen käyntiovi Käyntiovi ilman yläkiskoa Pariovi Pariovi Pariovi Liukuovi Liukuovi 1500 2300 D10-XXX150A 82,15 1500 2300 D11-XXX150A 42,61 2 x 1500 1400 D12-140300 204,06 2 x 1500 2000 D12-200300 244,42 2 x 1500 2300 D12-230300 244,42 1000 2300 D20-XXX100A 343,68 2200 2300 D20-XXX220A 985,94

Liukuovi Liukuovi 3100 2300 D20-XXX310A 1.030,32 5700 2300 D20-XXX570A 1.378,00

Liukuovi keskuslukituksella 2900 2300 D22-XXX290A 1.097,59

Liukuovi keskuslukituksella 5900 2300 D22-XXX590A 1.518,09

Pariliukuovi 2 x 1400 2300 D24-230140 740,71

Pariliukuovi

2 x 2900 2300 D24-230290 1.518,09 Liukuovi ilman yläkiskoa 3000 2300 D46-XXX290 1.396,78 Liukuovi ilman yläkiskoa, keskuslukitus 2 x 3000 2300 D47-XXX580 2.793,44 Liukuovi, keskuslukitus 4000 2300 D57-XXX400A 1.299,41 Liukuovi, keskuslukitus 4000 2300 D57-XXX400B 1.833,80

Tuotanto- ja varastotilojen jakamiseen ja suojaamiseen tarkoitettu teollisuus- ja varastoseinä, jonka yhdistely- ja käyttömahdollisuudet ovat lähes rajattomat.

Verkkoelementit (vaaleanharmaa RAL 9018) Korkeus 1100 mm Korkeus 2200 mm Leveys mm Koodi Hinta Koodi Hinta 250 413-110025 49,69 413-220025 62,90 400 413-110040 51,10 413-220040 63,26 700 413-110070 51,46 413-220070 64,09 1000 413-110100 51,93 413-220100 64,91 1200 413-110120 52,17 413-220120 69,04 1500 413-110150 55,35 413-220150 76,95

Pylväät (vaaleanharmaa RAL 9018)

mm Pylväs 50 x 50 Pylväs 70 x 70 Lattiajalka/tuki Pylvään jatko 50 x 50 Pylvään jatko 50 x 50 Pylvään jatko 70 x 70 Pylvään jatko 70 x 70 Korkeus mm Koodi Hinta

2300 P3101-230

60,31 2300 P3301-230 140,44 825 P3101-082 1100 E3101-110 2200 E3101-220 38,24 41,06 52,87

1100 E3301-110

85,56 2200 E3301-220 111,53

Huom! Elementin ja lattian väliin jää 100 mm:n rako

Muut varusteluosat

– käyntiovet – parikäyntiovet – liukuovet – pariliukuovet – riippu-, säppi- ja sylinterilukot – kulmahelat – katkaisupaketit Tekniset tiedot

Vaakasuorat putket: 15 x 15 mm Pystysuorat putket: 19 x 19 mm Vaakasuorat langat: 2,5 mm Ø Pystysuorat langat: 3 mm Ø Verkkosilmät: 50 x 60 mm

Turvallinen ja järeä varastoratkaisu. Järjestelmä on joustava, mikä helpottaa asennusta.

Mallien käyttökohteet

F normaaleihin olosuhteisiin FK jos turvallisuudelle on asetettu korkeat vaatimukset F+ murtosuojattu

Verkkoelementti F FK FK+ Pystyputket 19 x 19 x 1 mm 30 x 20 x 1,25 mm 30 x 20 x 1,25 mm Vaakaputket 15 x 15 1 mm 25 x 15 x 1 mm 25 x 15 x 1,25 mm Silmäkoko 48 x 62,5 mm 45 x 61 mm 50 x 65 mm Pystylangat Ø 3,0 mm 5,0 mm 5,0 mm Vaakalangat Ø 2,5 mm 4,0 mm 5,0 mm Ovielementti Pystyputket 30 x 20 x 1,25 mm 40 x 20 x 1,5 mm 40 x 20 x 1,5 mm Vaakaputket 25 x 15 x 1 mm 35 x 15 x 1,5 mm 35 x 15 x 1,5 mm

Väri Vaaleanharmaa RAL 9018 Vaaleanharmaa RAL 9018 Vaaleanharmaa RAL 9018

Saatavana myös umpinaista FP-varastoelementtiä.

Saatavana myös helposti yhdistettävä hylly/tankoyhdistelmä. Koko: 1200 x 400 mm. Tekniset tiedot

Seinän korkeus: 2250 mm Leveydet: 200, 250, 350, 400, 550, 600, 800, 1000, 1100 ja 1200 mm. F-mallissa lisäksi: 1300, 1400 ja 1500 mm Ovielementin leveys: 750 ja 900 mm 19 x 19 mm U-profiili 2200 mm, 30 x 20 mm U-profiili 1500 ja 2200 mm.

Tehdasvalmisteinen seinäjärjestelmä. Todella monipuolinen ja sopii monenlaisiin käyttökohteisiin.

Soveltuu hyvin mm.: – tauko- ja lounastilaksi – neuvottelutilaksi – tilanjakajaksi – suojaseiniksi – toimistotiloiksi

Siirrettävän huoneyksikön saat toimitettuna joko osina tai valmiiksi kasattuna. Helppo siirtää haarukkatrukilla paikasta toiseen tai sijoittaa jopa päällekkäin. Saatavana kaksi eri kokoa.

2750 3650 2400
