INTRODUCCIÓN
La cultura es el aprovechamiento social del conocimiento - García Marquez. G
El presente proyecto, CENTRO CULTURAL KAWSAY SAPHI, inspirado en ofrecer espacios de recreación y aprendizaje para niños, adolescentes y adultos, busca mantener una relación directa entre la población, el arte y el espacio de naturaleza existente.
Buscamos observar las conductas y fenémenos sociales, y plantear un proyecto que cumpla con lo establecido en el reglamento brindando a la ciudad de tarapoto un espacio en el que recrearse y aprender mucho sobre su propia cultura ya que muchas personas desconocen de esta.
CÁTEDRA: CURSO: AULA: ARQ.WILMAN FERNANDEZ HURTADO HOMBRE Y SU HÁBITAT C2T1
carretera
UBICACIÓN
El proyecto se encuentra ubicado en América del sur, específicamente en el país de Perú. Se encuentra en la región San Martín, provincia San Martín, distrito de Tarapoto Exactamente en la
Marginal Sur con la carretera Virgen Dolorosa
Tarapoto fue fundada el 20 de agosto de 1782 por el obispo español Baltazar Jaime Martínez de Compañón y Bujanda.
En la laguna suchiche abunda la palmera denombre Taraputus o barriguda, nombre que luego usaría el obispo español para fundar la ciudad de Tarapoto.

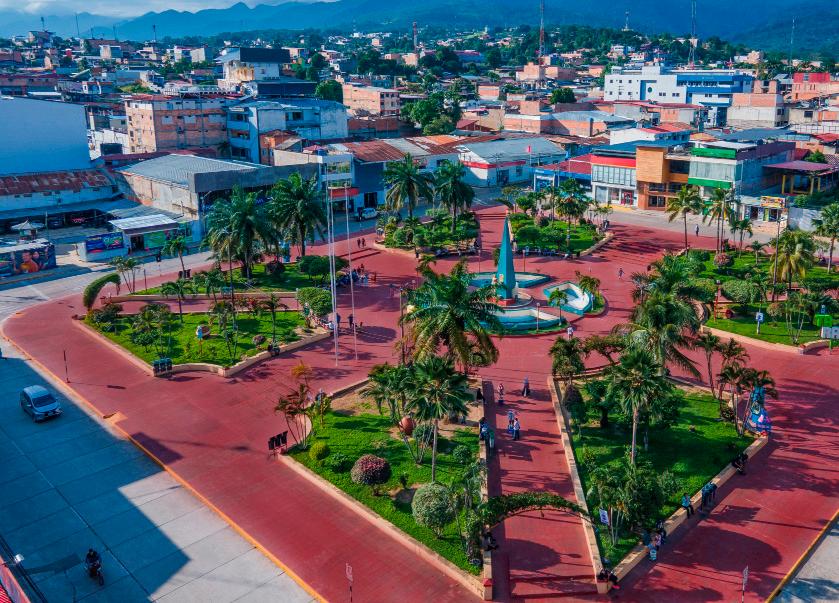

Tarapoto alberga una gran riqueza natural y turística. Es conocida por las numerosas cascadas en las selvas circundantes, incluidas Ahuashiyacu, Huacamaillo y Shapaja.
Con el clima exóticamente tropical hace de la ciudad de tarapoto una ciudad completa, al ser muy pintoresca haciendola atracción turistica de la selva
PLANO DE UBICACIÓN Y LOCALIZACIÓN PLANO DE UBICACION DE TERRENO URBANO PISO RESIDENCIAL , COMERCIAL Y OTROS CENTRO CULTURAL 1.50 ml desde el cerco No observa No observa ALINEAMIENTO FACHADA AREA DE LOTE NORMATIVO AREA LIBRE AREA PARCIAL 1.50 ml desde el cerco No observa No observa P1 P5 P2 P4 P3 CUADRO INFORMATIVO CUADRO DE AREAS PARAMETROS PROYECTO AREAS DECLARADAS DENSIDAD NETA COEFICIENTE EDIFICACIONES AREA LIBRE ALTURA MAXIMA NORMATIVO PISOS NUEVA EXISTENTE DEMOLICION AMPLIACION RETIRO MINIMO FRONTAL LATERAL POSTERIOR FRENTE MINIMO NORMATIVO ESTACIONAMIENTO AREA TECHADA TOTAL AREA DEL TERRENO CENTRO CULTURAL
LOCALIZACIÓN PLANO : ESCALA INDICADA DIBUJO: NATALI VASQUEZ CAMARGO KARLA ALEXANDRA CALMAPA CELIZ TARCELITA FLORES MURAYARI LEYDIN YOLANDA MAURICIO NAVARRO CENTRO CULTURAL PROYECTO : WILMAN FERNANDES HURTADO ESQUEMA DE LOCALIZACION ZONIFICACION : ZONA DE OTROS USOS O USOS ESPECIALES AREA DE ESTRUCTURACION URBANA DEPARTAMENTO PROVINCIA DISTRITO URBANIZACION NOMBRE DE LA VIA Nº DEL INMUEBLE MANZANA LOTE SUBLOTE : : : : : : : : : SAN MARTIN SAN MARTIN TARAPOTO AQUI UBICACION DEL PREDIO UBICACIÓN Y LOCALIZACIÓN LAMINA FECHA SEPT - 2,022 U-01 DOCENTE:: CARRETERA MARGINAL SUR / VIRGEN DOLOROSA ESC : 1/5000 AREAS DECLARADAS AMPLIACION REMODELACION SUB- TOTAL 2.5 HECTAREAS -ROGER ALBERTO SANTILLAN PEREZ -SEBASTIAN SANCHEZ VALDIVIEZO 02, nov/2022
TARAPOTO
BANDA
BANDA DE SHILCAYO
P L A
U
E S U E L O
N O
S O S D
RIO SHILCAYO HUAYCO AA. VV "2 DE FEBRERO" PARQUE AV.VIRGEN DOLOROSA JR.SANTAINÉS JR.TACNA JR.6DESETIEMBRE JR.JOSÉSAAVEDRA JR.UCAYALIJR.HUALLAGA JR.ILO JR.MIRAFLORES PSJ.JORGECHAVEZ JR.LOSNAZARENOS PSJ.MALECÓNSHILCAYO JR.MALECÓN BAMBUES PSJ.LA FLORIDA JR.LASPALMERAS JR.LOSBOSQUES JR. SAN PEDRO JR.LAMOLINERA JR.SANTAROSA JR.RICARDOPALMA JR.MIGUELGRAU JR.TEODOMIRAMENDOZAJR.GREGORIOSÁNCHEZ JR.LAS JR.TUPAC AMARU PROLOG. RAMÓN CASTILLA JR.ROSARIOFLORES JR.MARTÍNEZDECOMPAGÑON JR.RICARDOPALMA JR.RICARDOPALMA JR.JOSÉOLAYA JR.JOSÉOLAYA JR. JORGE CHAVEZ JR. JORGE CHAVEZ JR. JORGE CHAVEZ JR.MIRAFLORES JR.PROGRESO JR.SHAPAJA PRL.LIBERTAD JR.SANTAINÉS JR. SANTA INÉS PSJ. MALECÓN SHILCAYO JR.TACNA JR.ARICA JR.ARICA JR.SANTA EUFRACIA JR.SANTAEUFRACIA JR.UCAYALI JR.CUZCO JR.VENCEDORESDE COMAYNAS JR.ABANCAY JR.MARGINAL JR.ATAHUALPA JR.ATAHUALPA PROLOG.RAMÓN CASTILLA JR.MARGINALSUR JR. MARGINAL SUR JR. LA MOLINERA JR.LOSBOSQUES JR.SAN MARTÍN JR.GREGORIO JR.SANTAROSA JR.TUPACAMARU JR.EX CARRETERA YURIMAGUAS JR.RAMÓNCASTILLA PARQUE LOSA DEPORTIVO I.E VIRGEN DOLOROSA TERRENO CAP ARA (AUTORIDAD REGIONAL AMBIENTAL) CAMPO DEPORTIVO I.E N° 0094 IGLESIA VILLA TECNOLÓGICA, INSTITUTO TECNOLÓGICO NOR ORIENTAL DE LA SELVA INSTITUTO SUPERIOR TECNOLÓGICO NOR ORIENTAL DE LA SELVA I.N. D.C. CAMPO DEPORTIVO UNIDAD TERRITORIAL SAN MARTÍN (PROGRAMA JUNTOS) LOSA DEPORTIVO CENTRO DE EMERGENCIA MUJER PRO. PÚBLICA MERCADO 03 HUAYCO MERCADO 03 HUAYCO MERCADO LA FORTALEZA I.E. NUESTRA SEÑORA DE LA PAZ IGLESIA I.E.I. N.168 COFOPRI IGLESIA ANTENA PARABÓLICA I.E.P I.E.I. SAN MATEO PARQUE POLIDEPORTIVO P-5 PUENTE SHAPAJA P-7 P-8 P-6 ZONIFICACIÓN
AA. VV "SAN JUAN" DE AA. VV "LA FLORIDA" URB. LEONARDO ARÉVALO AA. VV "NADINE HEREDIA" AA. VV "PROGRESO" URB "LAS PRADERAS" AA. HH "PROGRESO" AA. VV "VENECIA" URB. "VENECIA" ESTACIÓN DE BOMBEROS JR.MARGINALSUR JR.ATAHUALPA JR. EX CARRETERA YURIMAGUAS LASPIÑAS JR.UNIÓN JR.CESARVALLEJO JR.JOSÉCARLOSMARIATIGUIJR.VÍCTORRAULHAYADELATORRE JR.FRANCISCO IZQUIERDORIOS JR.CERRO ESCALERA JR.CAMPIÑA JR.ECOLOGÍA AV.AHUASHIYACU FLORES VIENA JR.ADOLFO MOREY JR.SAN MARTÍN JR.LASBEGONIAS JR. SUCRE JR. SINCHI ROCA C-04 Y C-03 JR. SINCHI ROCA C-02 JR. PAJATEN JR. CHUMI JR. NAZCA JR.SIMÓN BOLÍVAR JR.LAS MARGARITAS JR.LOS LAURELES JR.ANDRÉSA.
JR.LOS
JR.LOS
JR.EDGARGILRÍOS JR.PRUDENCIO
JR. EDILBERTO REATEGUI JR. 12 DE MAYO JR. LA LIBERTAD JR.SANMARTÍN JR. PARACAS C-02 CARRETERA INTER OCEÁNICA IIRSA NORTE TARAPOTO -
JR.25DESEPTIEMBREJR.RICARDOPALMA JR.JOSÉCARLOS MARIATEGUI PSJELASALMEDRAS JR.PRIMAVERA PSJE MIRAFLORES MARGINALSUR AV.AHUASHIYACU AV.AHUASHIYACU JR.LASAMAPOLAS JR.EDGARGILRÍOS JR.LOS LAURELES JR.MIGUELGRAU JR.MIGUELGRAU GREGORIOSÁNCHEZ YURIMAGUAS JR. VENECIA JR. VENECIA JR. SUCRE JR. EX CARRETERA YURIMAGUAS JR.SIMÓNBOLÍVAR JR.SANMARTÍN JR. EX CARRETERA YURIMAGUAS ESCUELA TÉCNICA SUPERIOR DE SUBOFICIALES MUNICIPAL GERENCIA MUNI.BDSH HOSPITAL MINSA I.E.I N°069 CAMPO DEPORTIVO IGLESIA CRISTIANA PLAZA CAMPO DEPORTIVO I.E.I N° 201 I.E.I N° 1156 CAMPO DEPORTIVO PLAZUELA IGLESIA IGLESIA CAMPO DEPORTIVO PARQUE IGLESIA CAMPO DEPORTIVO LOSA DEPORTIVA I.E.I N°1157 T. GUBERNAMENTAL IGLESIA CAMPO DEPORTIVO LOSA DEPORTIVA IGLESIA I.E.P LOS GENIOS I.E NADIN HEREDIA PARQUE POLIDEPORTIVO PARQUE PARQUE LOSA DEPORTIVA ZONIFICACIÓN ESPECÍFICA
CÁCERES JR.LASAMAPOLAS
CLAVELES
NOGALES
MENDOZA
YURIMAGUAS JR.26DESEPTIEMBRE

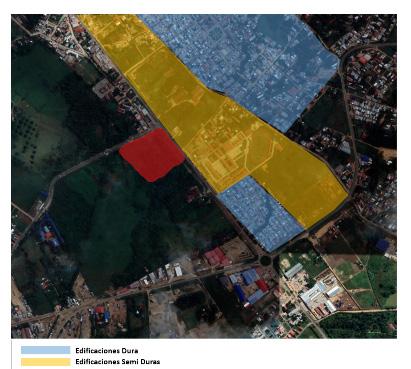

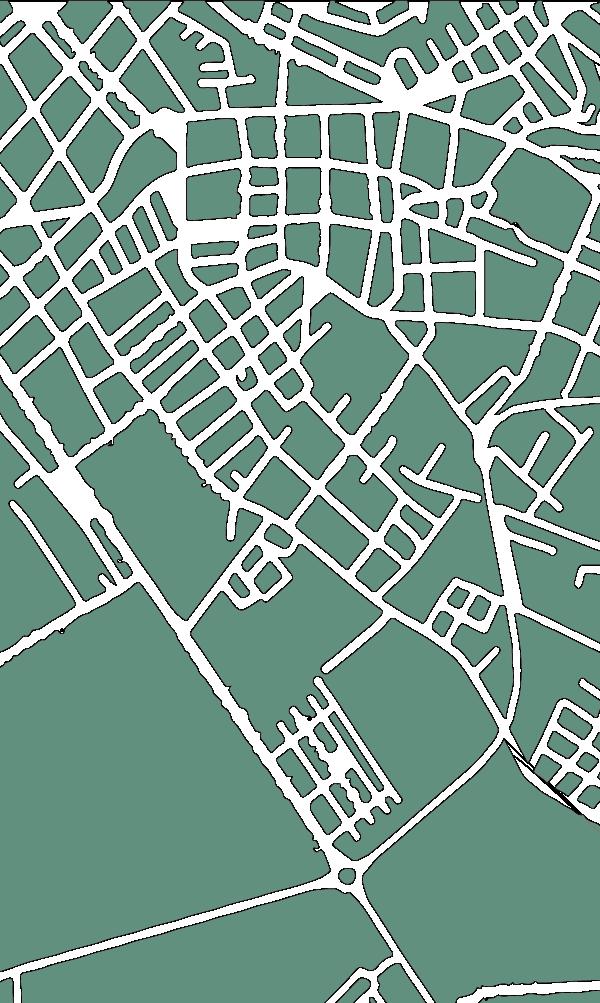

PLANO DE DUREZA
Con el clima exóticamente tropical hace de la ciudad de tarapoto una ciudad completa, al ser muy pintoresca haciendola atracción turistica de la selva

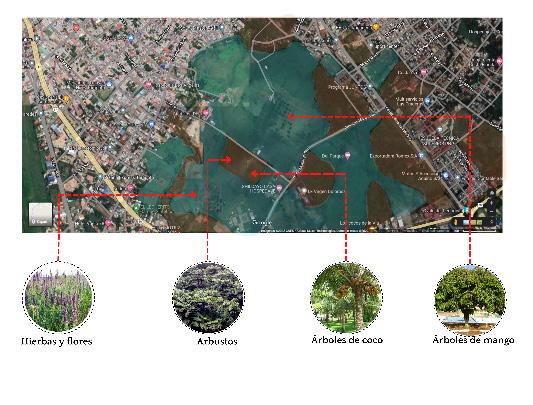

PLANO DE VEGETACIÓN
Con el clima exóticamente tropical hace de la ciudad de tarapoto una ciudad completa, al ser muy pintoresca haciendola atracción turistica de la selva
P L
V I A B I L I D A D
A N O D E
ACONDICIONAMIENTO
ACONDICIONAMIENTO BIOCLIMATICO

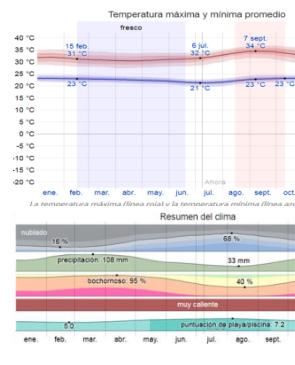

La temporada calurosa dura del 15 de agosto al 10 de octubre, y la temperatura máxima promedio diaria es más de 34 °C. El día más caluroso del año es el 7 de septiembre, con una temperatura máxima promedio de 34 °C y una temperatura mínima promedio de 23 °C. La temporada fresca dura del 15 de febrero al 19 de junio, y la temperatura máxima promedio diaria es menos de 31 °C. El día más frío del año es el 6 de julio, con una temperatura mínima promedio de 21 °C y máxima promedio de 32 °C.

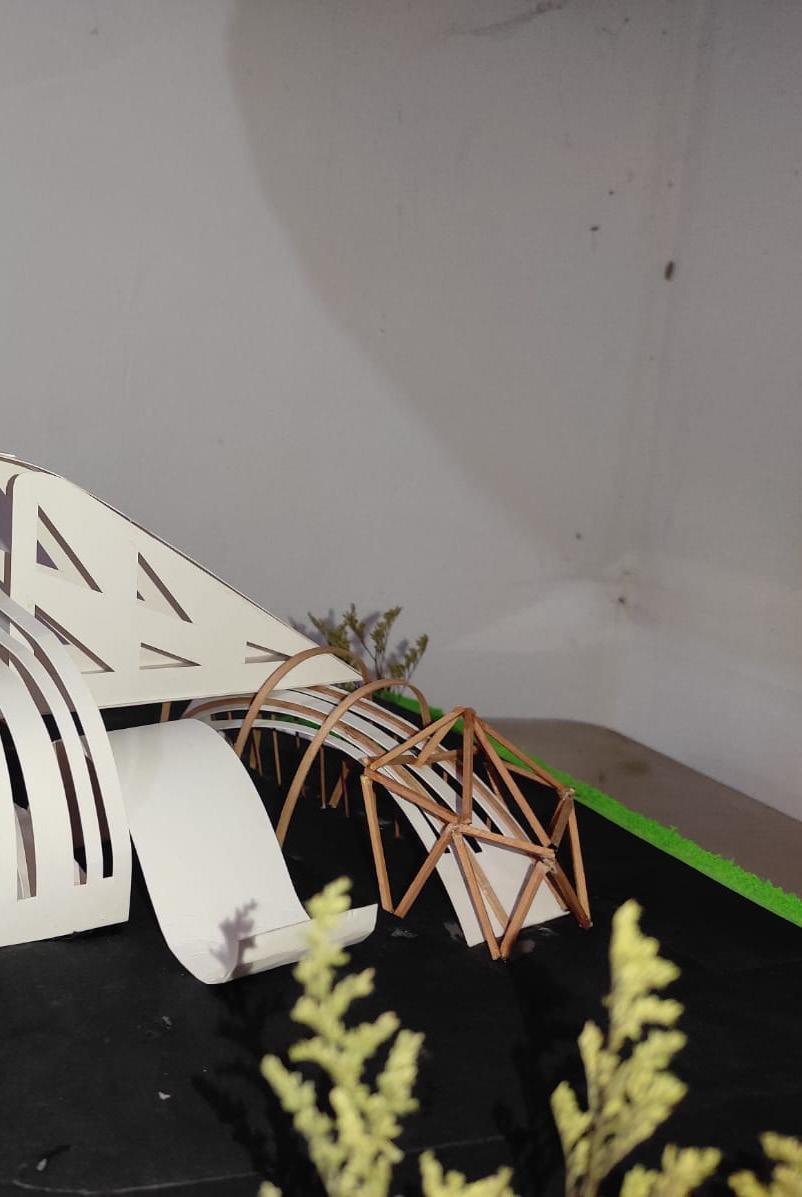

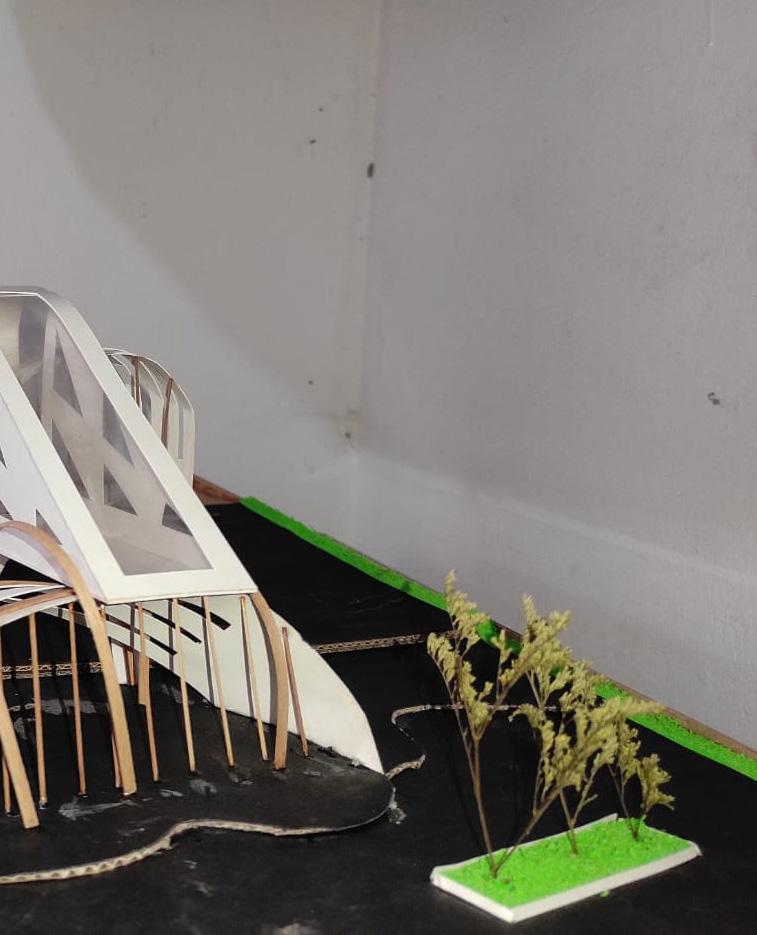

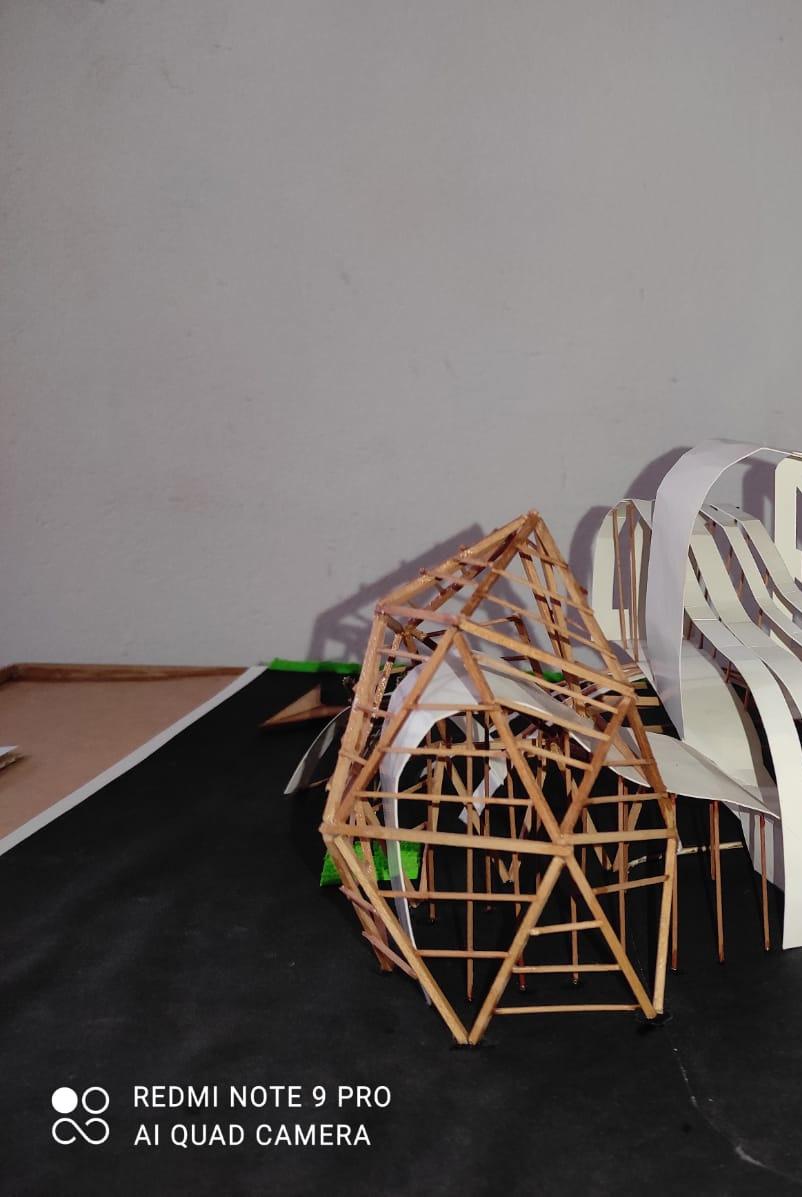

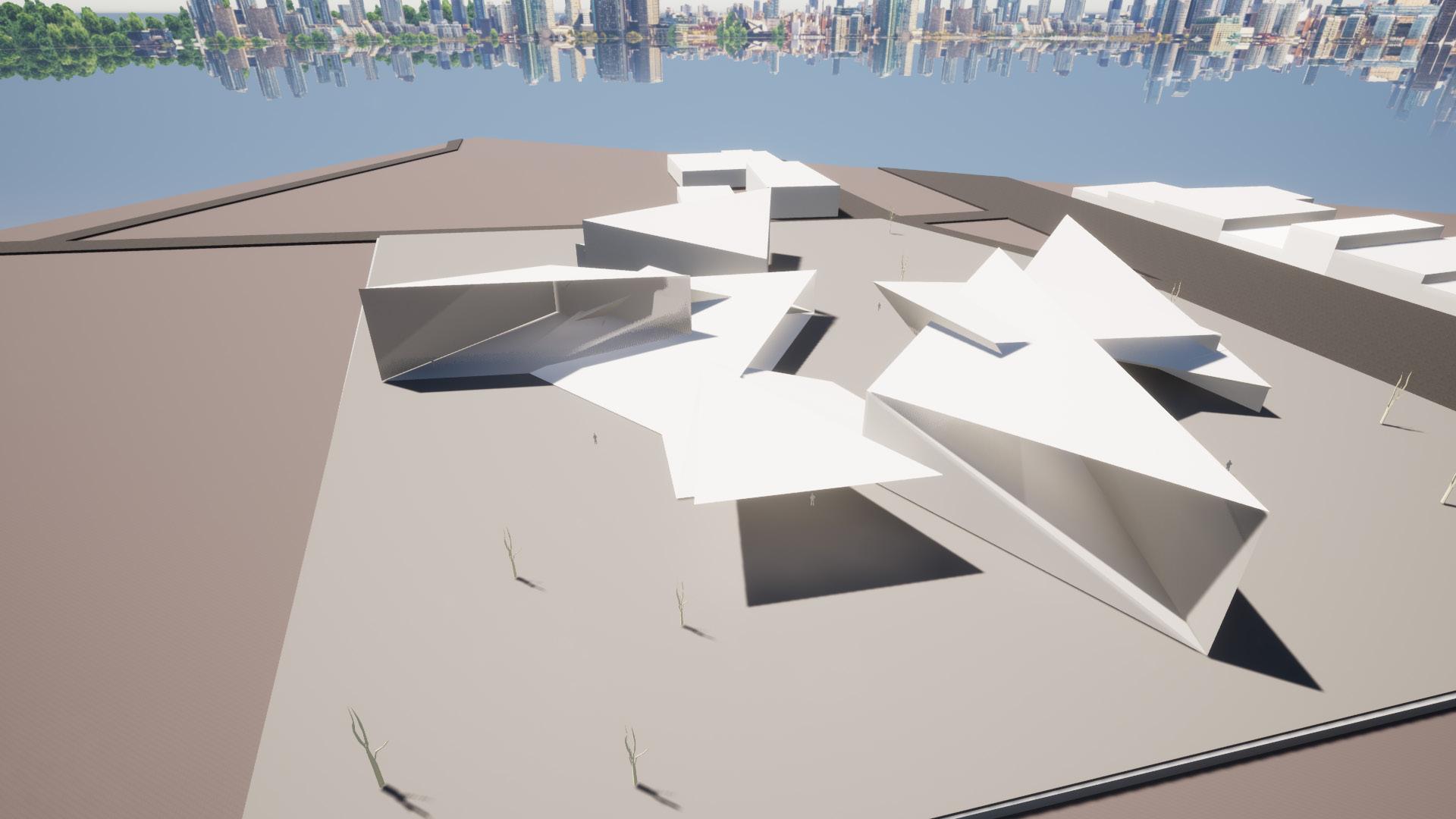

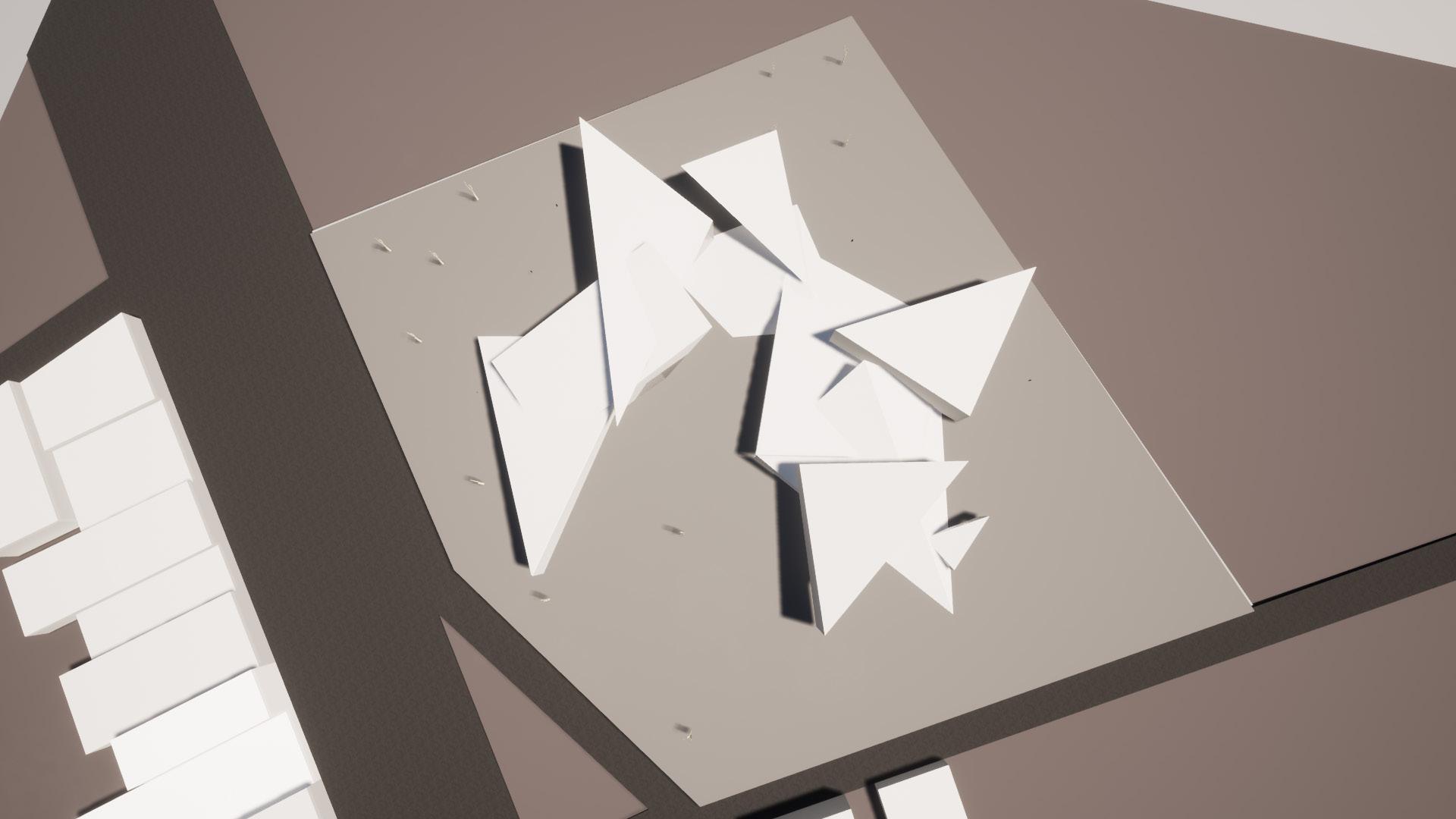

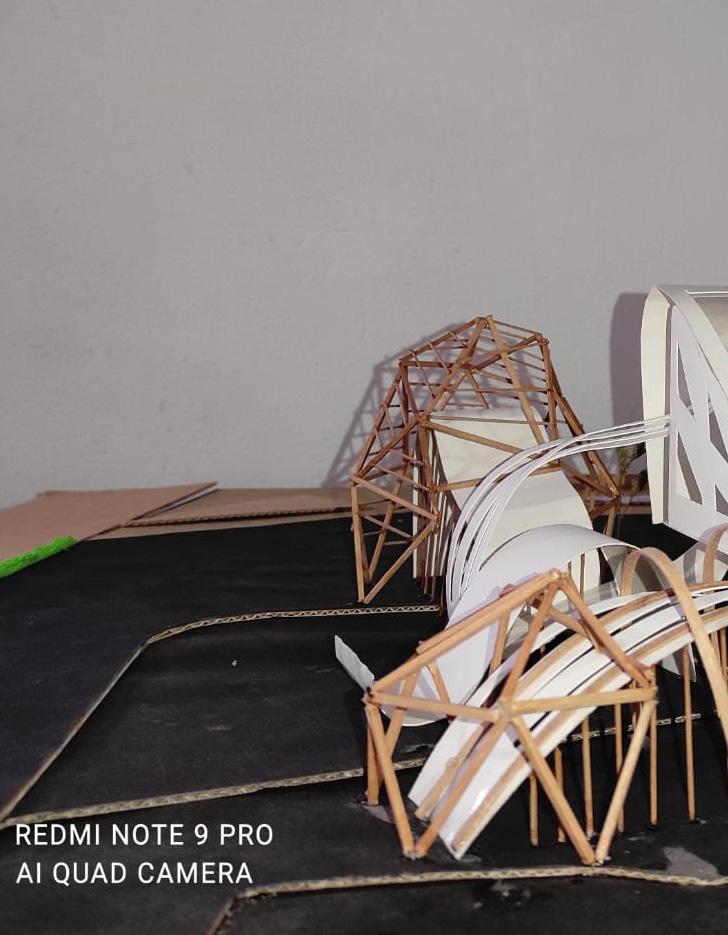

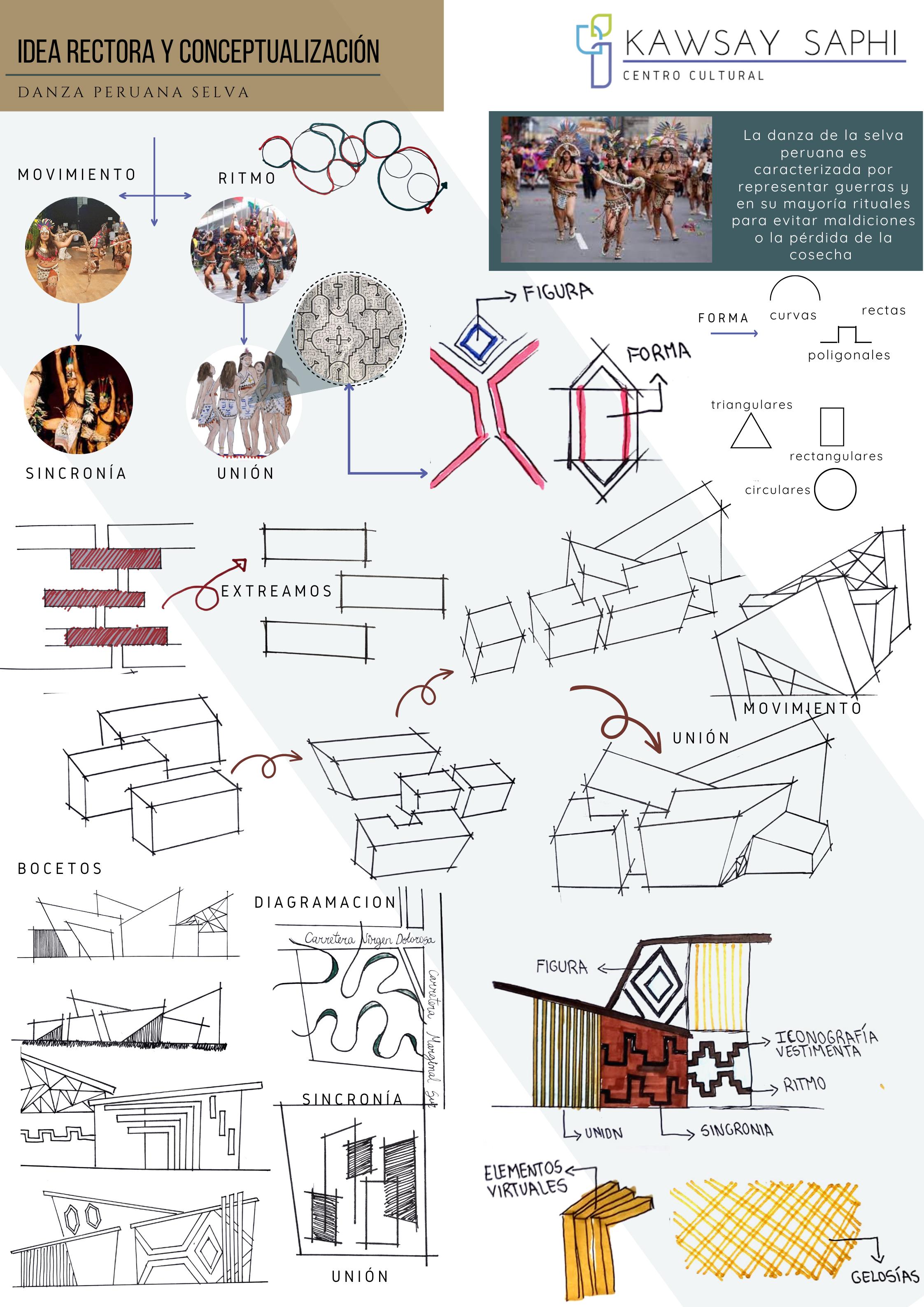

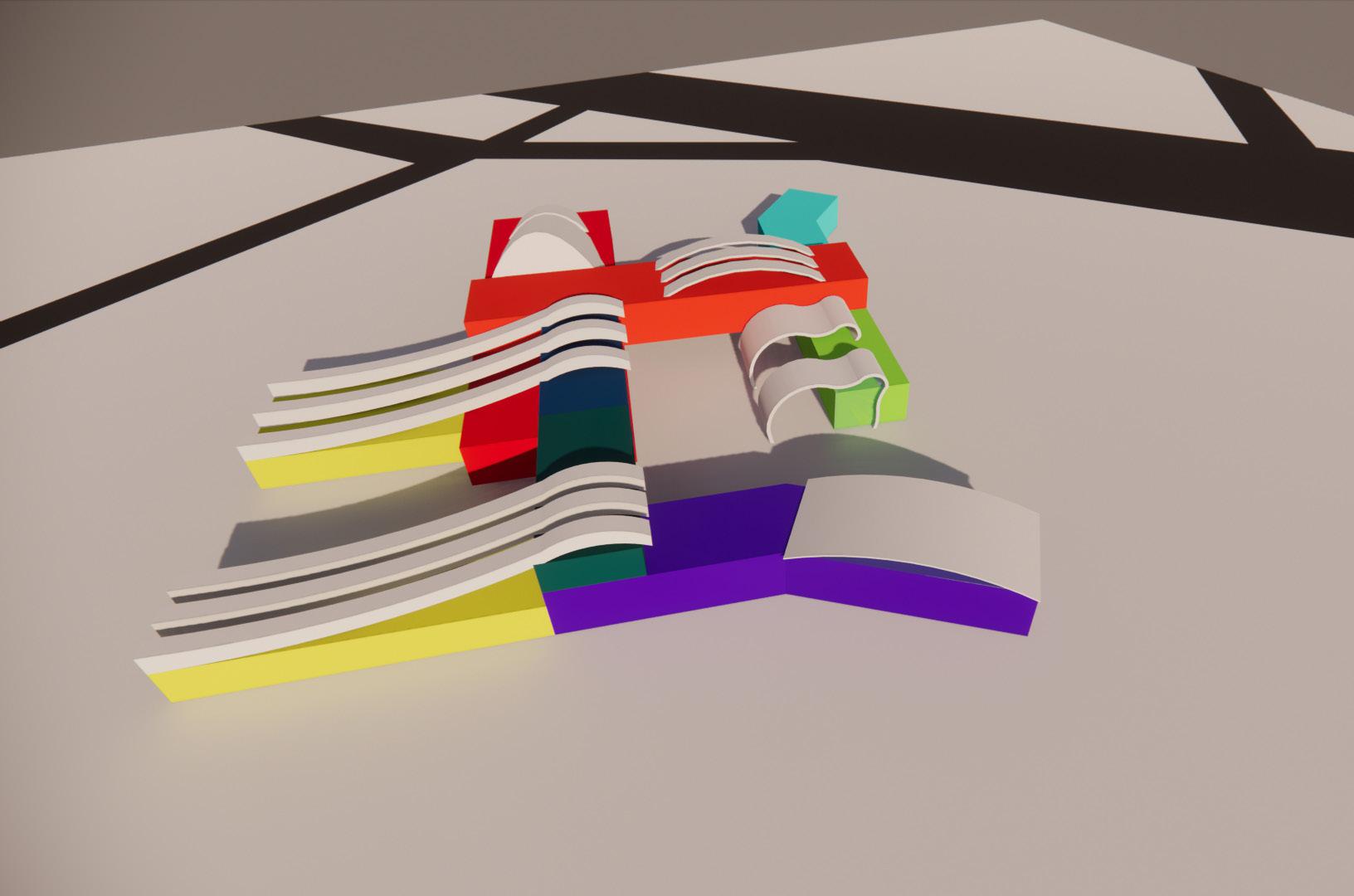

MAQUETA CONCEPTUAL

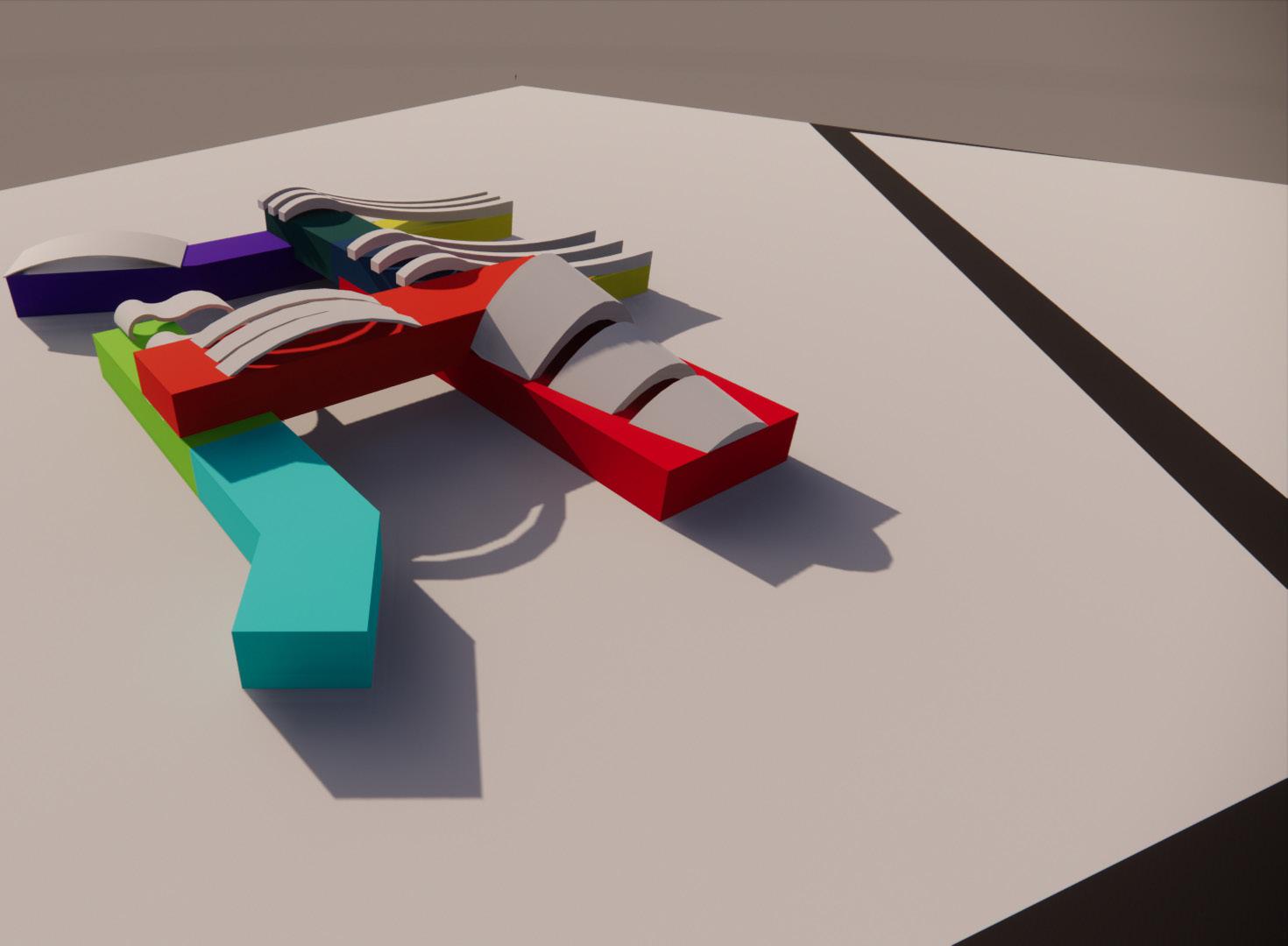

ZONIFICACION
3
1 2
ZONIFICACION 3D
PLANIMETRÍAS
SALIDA SECRETARÍA + SALA ESPERA CERÁMICA TALLER PINTURA TALLER CANTO CUARTO BASURA MANTENIMIENTO INSTRUCTORES DEPÓSITO LOCKER DEPÓSITO ESCENARIO CAMERINO UTILERÍA DESCANSSALADE GUARDARROPA TALLERCERÁMICARESTAURACIÓN ENCUADERNAMIENTO A
B
43 19 24 14 14 SECRETARÍA + SALA DE ESPERA TÓPICO ADM. DIFUSIÓN IMAGEN LOGISTICA TESORERÍA INGRESO MÁQUINAS SS. GG. VARONESLOCKERS HHSS +MUJERESLOCKERS--RECEPCIÓN RECEPCIÓN A B
CODIFICACIÓN DEPÓSITO ADQUISICIONES DE INSUMOS MATERIALES DEPÓSITO DE MATERIAL EXPOSICION DE RESTAURACIÓN OBJETOS ESCULTURAS CERÁMICAS ESCULTURAS CERÁMICAS ILUMINACIÓ VESTÍBULO INFORMES RECEPCIÓN BOLETERÍA A
B
SS.HH - SS.HHDE SALA UTILERÍA SALA EXPOSICION SALA DE EXPOSICION SALA GENERAL/DE CONTROL A
B

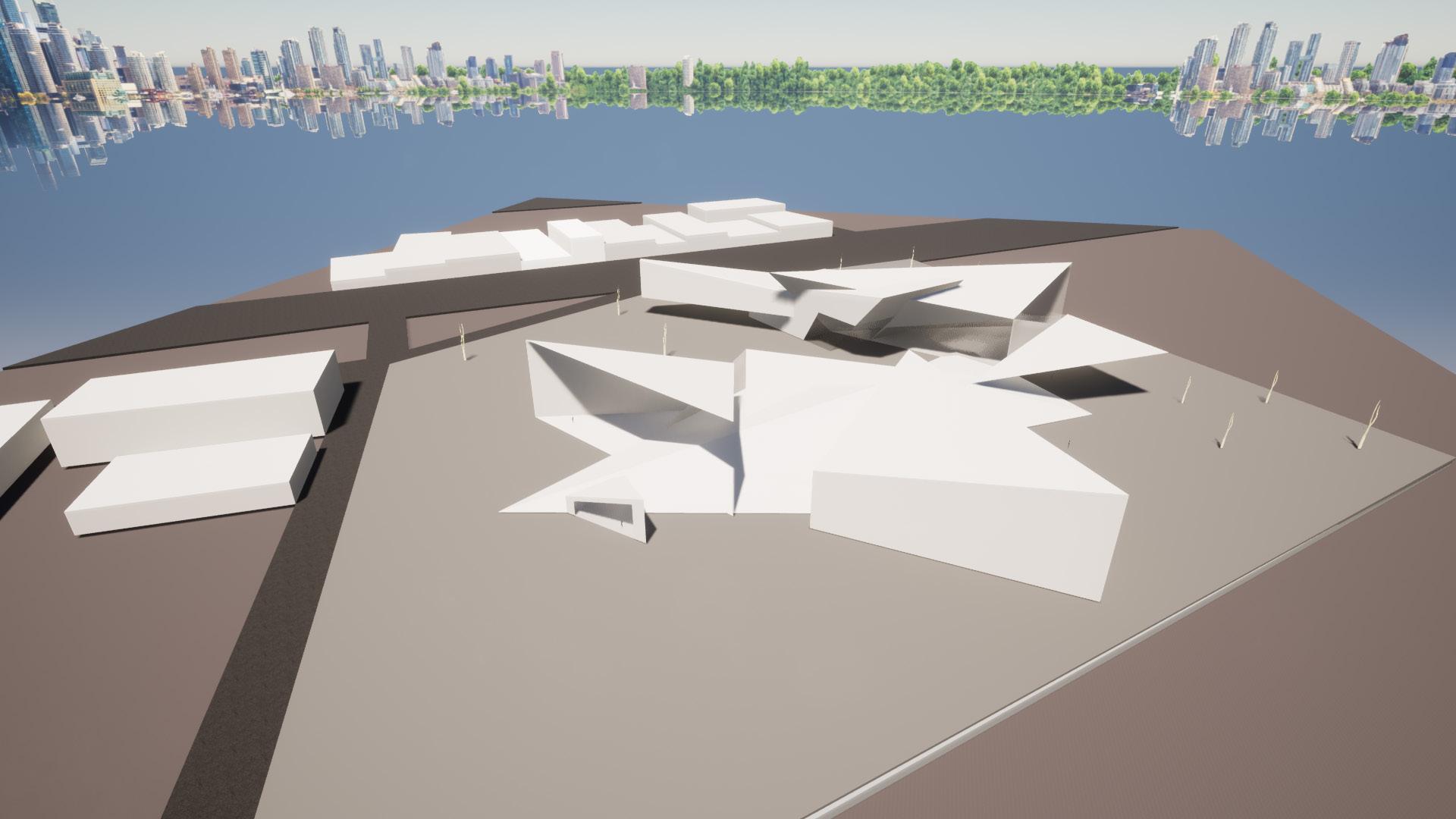

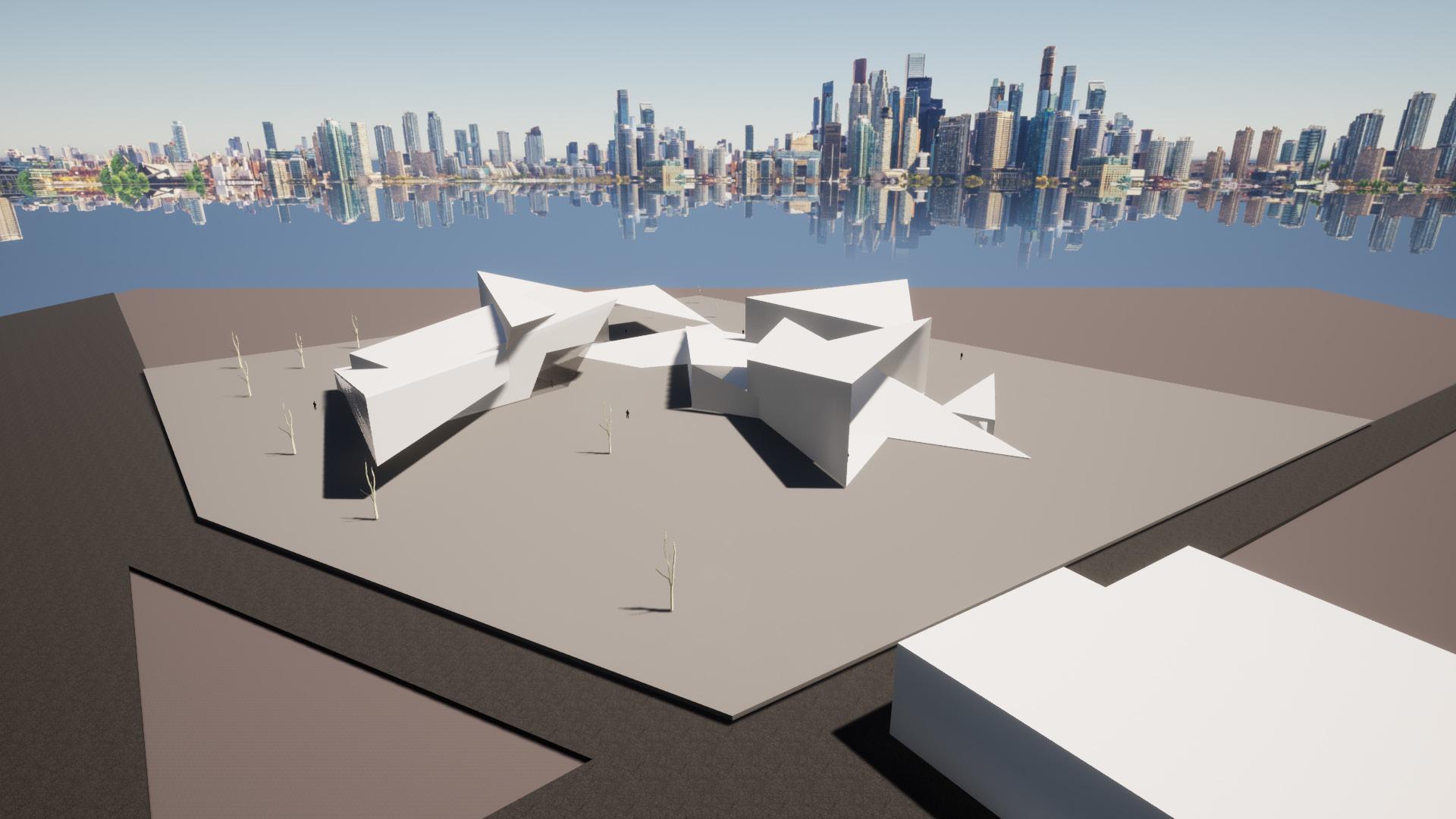

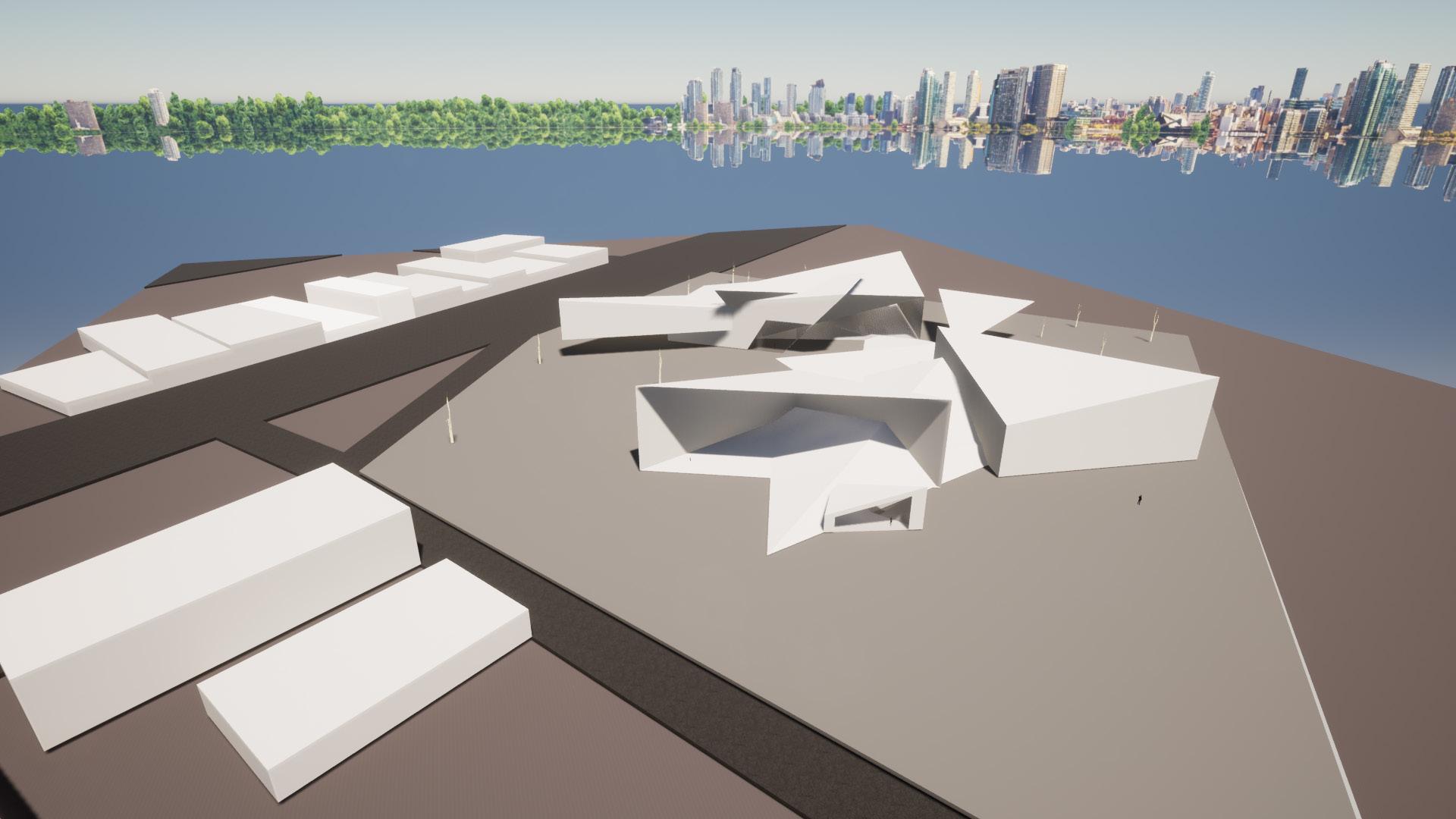

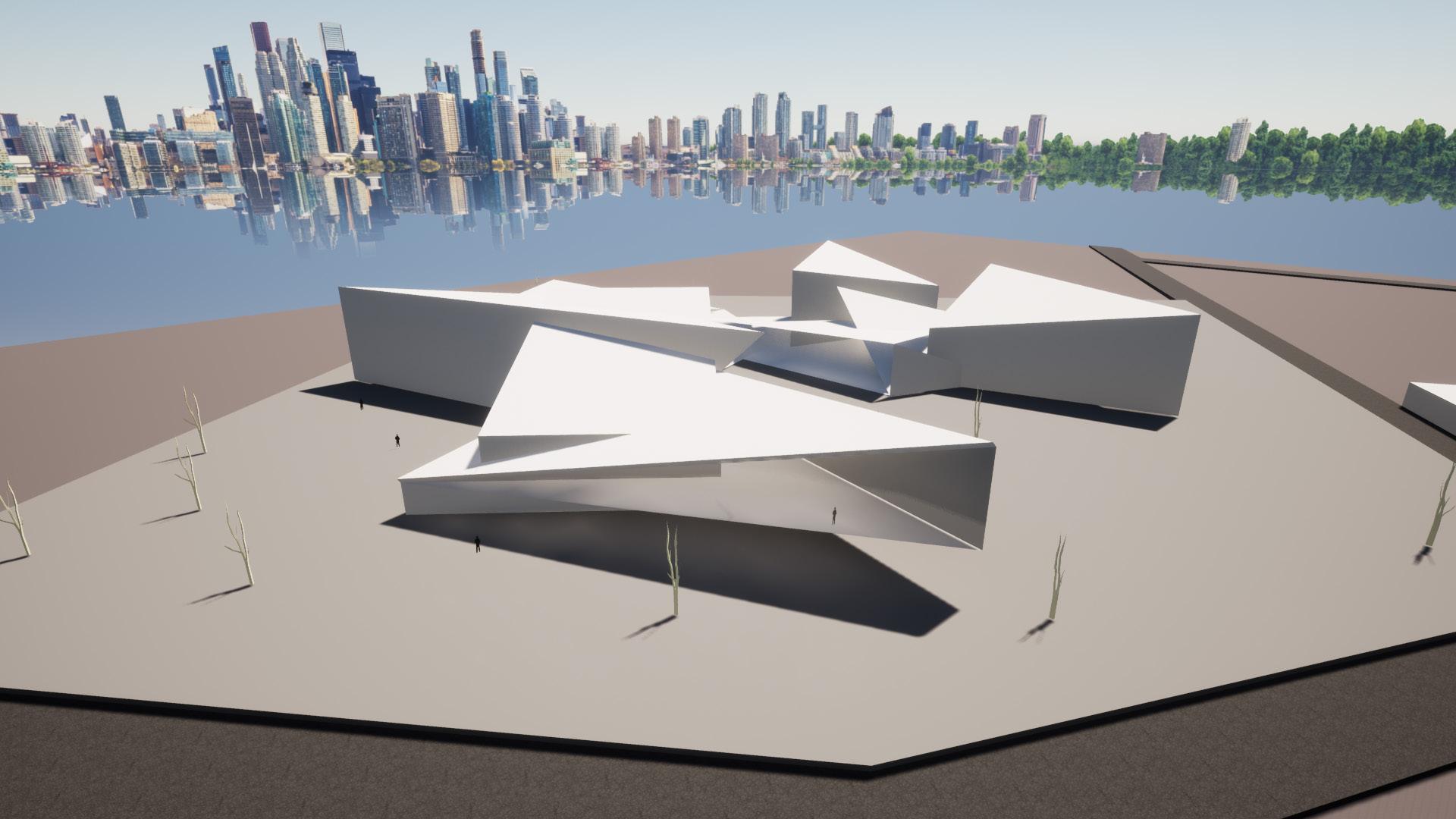

MAQUETA FINAL
SALA
DEPÓSITO BIBLIOTECA PISO
DEPÓSITO BIBLIOTECA PISO CONCRETO PULIDO N.P.T. SALA PISO CONCRETO
SALA DE ESPERA E INFORMES PISO CONCRETO PULIDO
REGISTRO PISO CONCRETO
ENCUADERNAMIENTO DE LIBROS PISO CONCRETO PULIDO
CODIFICACIÓN Y EMPASTADO DE LIBROS PISO CONCRETO PULIDO N.P.T.±0.88 RESTARCIÓN DE LIBROS PISO CONCRETO PULIDO 1 2 3 4 A A B B C C 1 2 3 4 5 .40 3.12 .69 3.06 1.94 .15 1.12 3.06 .30 .40 2.41 .80 .80 .80 .80 .80 .80 .80 1.35 .40 .65 9.36 5.03 5.00 4.21 .40 .06 3.06 .70 3.06 1.61 4.91 .06 .40 .45 .80 .80 .80 .80 .80 14.24 24.33 .40 4.58 .40 5.60 .40 6.00 5.38 11.38 1 A A B B C C 1 2 3 4 5 .40 13.44 .40 .45 .80 .80 .80 .80 .80 .80 .80 .80 .40 5.60 .40 4.58 .40 11.38 .40 13.44 2.81 .80 .80 4.00 1.35 .40 .65 .80 .80 B B B B DISTRIBUCIÓN ZONA BIBLIOTECA
N.P.T.
DE PISO CONCRETO N.P.T.±0.70 SALA DE ESTUDIOS GRUPAL PISO CONCRETO PULIDO N.P.T.±0.88 ALMACÉN DE MATERIAL BIBLIOGRÁFICO PISO CONCRETO PULIDO N.P.T.±0.88
CONCRETO PULIDO N.P.T.±0.88
N.P.T.±0.70
N.P.T.±0.70
PULIDO N.P.T.±0.88
N.P.T.±0.88
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 N.P.T.±00.00 ESTUDIOS GRUPAL CONCRETO PULIDO N.P.T.±00.00 VESTÍBULO / FOYER PISO CONCRETO PULIDO N.P.T.±0.70 DE COMPUTO CONCRETO PULIDO
SS.HH
SALA
SS.HH
SS.HH
SS.HH
D D E E F F 1 2 3 4 5 5.60 .55 .40 6.86 .21 2.17 .21 7.32 .35 .06 2.34 3.10 .40 5.90 7.67
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 N.P.T.+3.85 SALA DE LECTURA GENERAL / NIÑOS MEZANINE MADERA LAMINADA N.P.T.+3.85 VESTÍBULO / FOYER PISO CONCRETO PULIDO N.P.T.+3.85 SALA DE COMPUTO MEZANINE MADERA LAMINADA N.P.T.+3.85 SALA DE ESTUDIOS GRUPAL PISO CONCRETO PULIDO N.P.T.±0.70 ZONA CONTROL MEZANINE MADERA LAMINADA D D E E F F 1 2 3 4 5 25.68 .40 6.50 .55 54.22 4.55 .40 6.86 .99 .80 .80 12.49 1.08 54.22 1.19 1.50 1.50 1.50 1.50 1.50 1.50 1.19 11.38 A A BIBLIOTECA CENTRO CULTURAL SEGUNDO NIVEL ZONA: BIBLIOTECA DISTRIBUCION A A BIBLIOTECA
N.P.T.±00.00 RECEPCIÓN + DEPÓSITO PISO CONCRETO PULIDO
RECEPCIÓN MAYÓLICA .30 X .30 N.P.T.±00.00
DE LECTURA GENERAL / NIÑOS MADERA LAMINADA .15 X .60 N.P.T. ±0.10
VARONES PISO PORCELANATO N.P.T. ±0.10
MUJERES PISO PORCELANATO N.P.T. ±0.10
DISCAPACITADOS PISO PORCELANATO N.P.T.±00.00
2.59 6.86 7.60 19.20 .68 3.00 .35 .80 4.05 .40 .06 3.55 3.58 .14 8.60 7.05 54.22 1.36 .00 .46 3.05 .06 .40 .06 3.35 .06 .40 1.77 .40 11.38 BIBLIOTECA CENTRO CULTURAL PRIMER NIVEL
.15 4.10 4.36 .70 +4.10 nivel 02 +8.60 techo +9.30 cubierta n. t. n 8.61 BIBLIOTECA
.15 4.10 4.36 .70 +4.10 nivel 02 +8.60 techo +9.30 cubierta n. t. n 8.61 CORTE Y ELEVACIÓN ZONA
ss. hh
CENTRO CULTURAL CORTE A-A
ZONA: BIBLIOTECA CORTES Y ELEVACIONES .15 4.10 4.36 .70 +4.10 nivel 02 +8.60 techo +9.30 cubierta n. t. n 8.61 BIBLIOTECA CENTRO CULTURAL CORTE B-B elevacion principal biblioteca ZONA BIBLIOTECA
