ศูนย์อนุรักษ์นกชายเลนและส่งเสริมวิถีนาเกลือ

ศูนย์อนุรักษ์นกชายเลนและส่งเสริมวิถีนาเกลือ บ้านปากทะเล อ.บ้านแหลม จ.เพชรบุรี

LAYOUT

ป่าชายเลน

ZONE 2

37,802 ตร.ม.

พื้ นที่อนุรักษ์ เขตป่าในเมือง

สำนักงานทรัพยากรทางทะเลและชายฝั่ งที่ 3 ยึดคืนพื้ นที่ป่า ชายเลน บริเวณต.ปากทะเล และ ต.บางขุนไทร อ.บ้านเเหลม จ.เพชรบุรี หลังตรวจสอบพบว่า มีการบุกรุกทำนาเกลือและ ขุดบ่อน้ำบางส่วน ทำเป็นที่ศึกษาร่วมกัน

ZO NE 2

บ้านปากทะเล

NE ZO 1

ZONE 1

43,932 ตร.ม.

พื้ นที่อนุรักษ์นอกเขตอนุรักษ์

สมาคมอนุรักษ์นกและธรรมชาติแห่งประเทศไทย ระดมทุน ซื้อพื้ นที่บริเวณนาเกลือ เพื่ อจัดเป็นพื้ นที่อนุรักษ์นกชาย เลน

นาเกลือ

ZONE 1

LAYOUT HEADQUARTER

STATIONS

N

10

50

100

200

ZONE 1

MASS DEVELOPMENT HEADQUARTER

SEA

ZONE 1

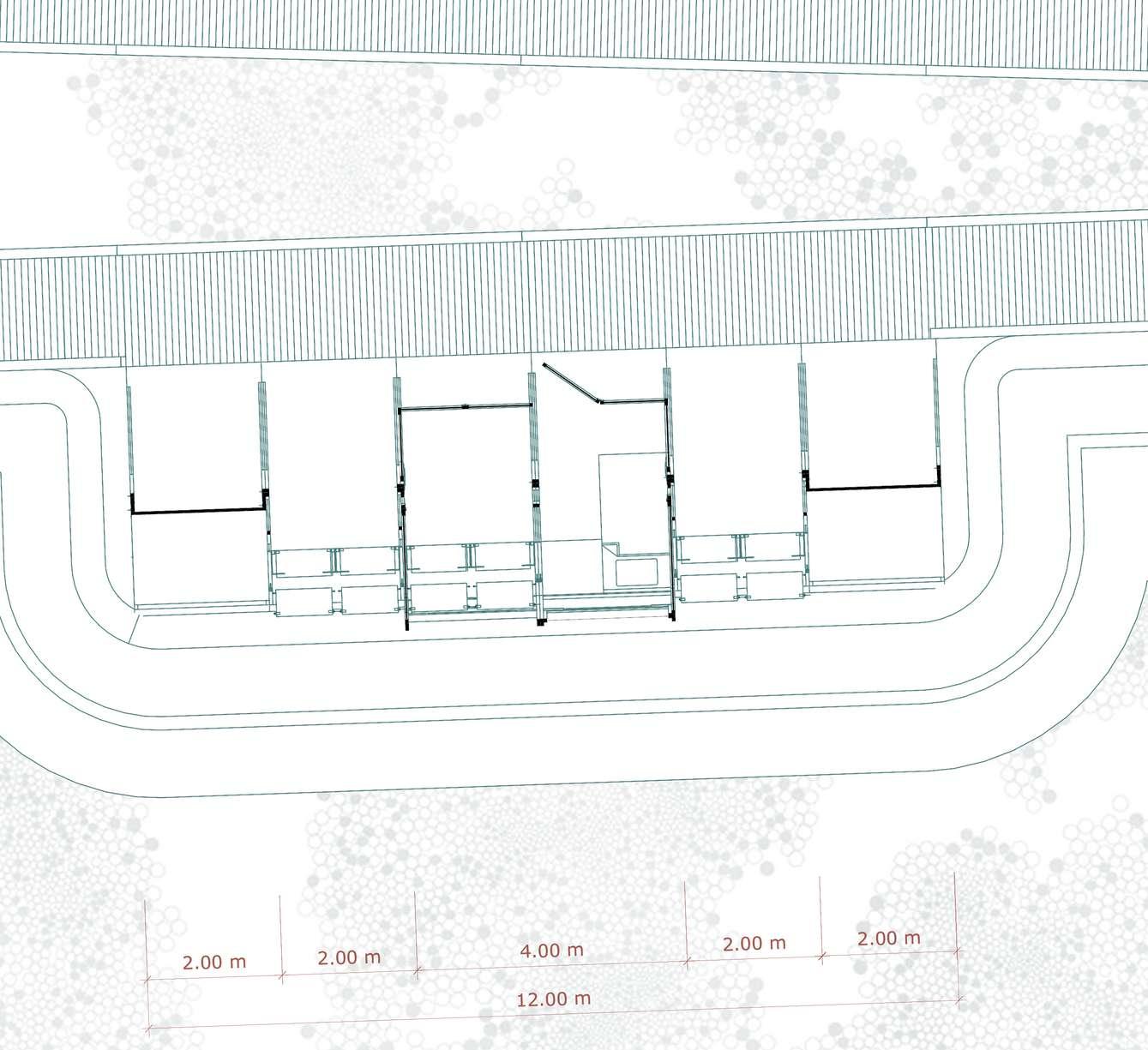

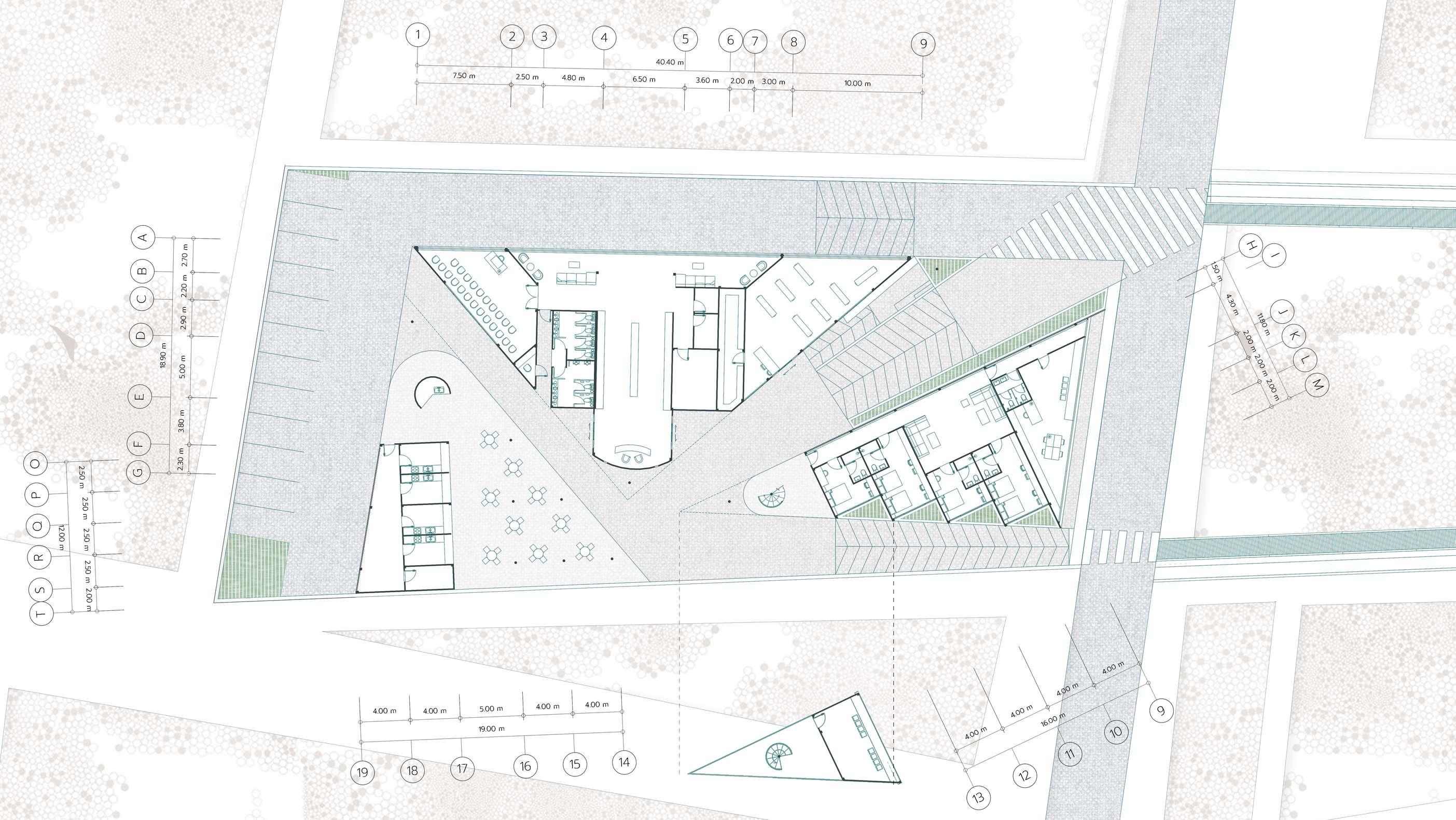

PLAN 1 FLOOR A

HEADQUARTER

ลง

ห้องบรรยาย -1.00 m souvenir shop -1.00 m

ทางเดิน +0.00 m ลง

ทางเดิน -1.10 m

เก็บของ -1.00 m exhibition -1.00 m

ห้องทำงาน -1.00 m

ทางเดิน -1.10 m

ห้องพั ก -1.00 m

B ร้านค้า/อาหาร -1.00 m

พื้ นที่พั กผ่อน/ทานอาหาร -1.00 m ลง

เก็บของ -1.00 m

N N

ZONE 1

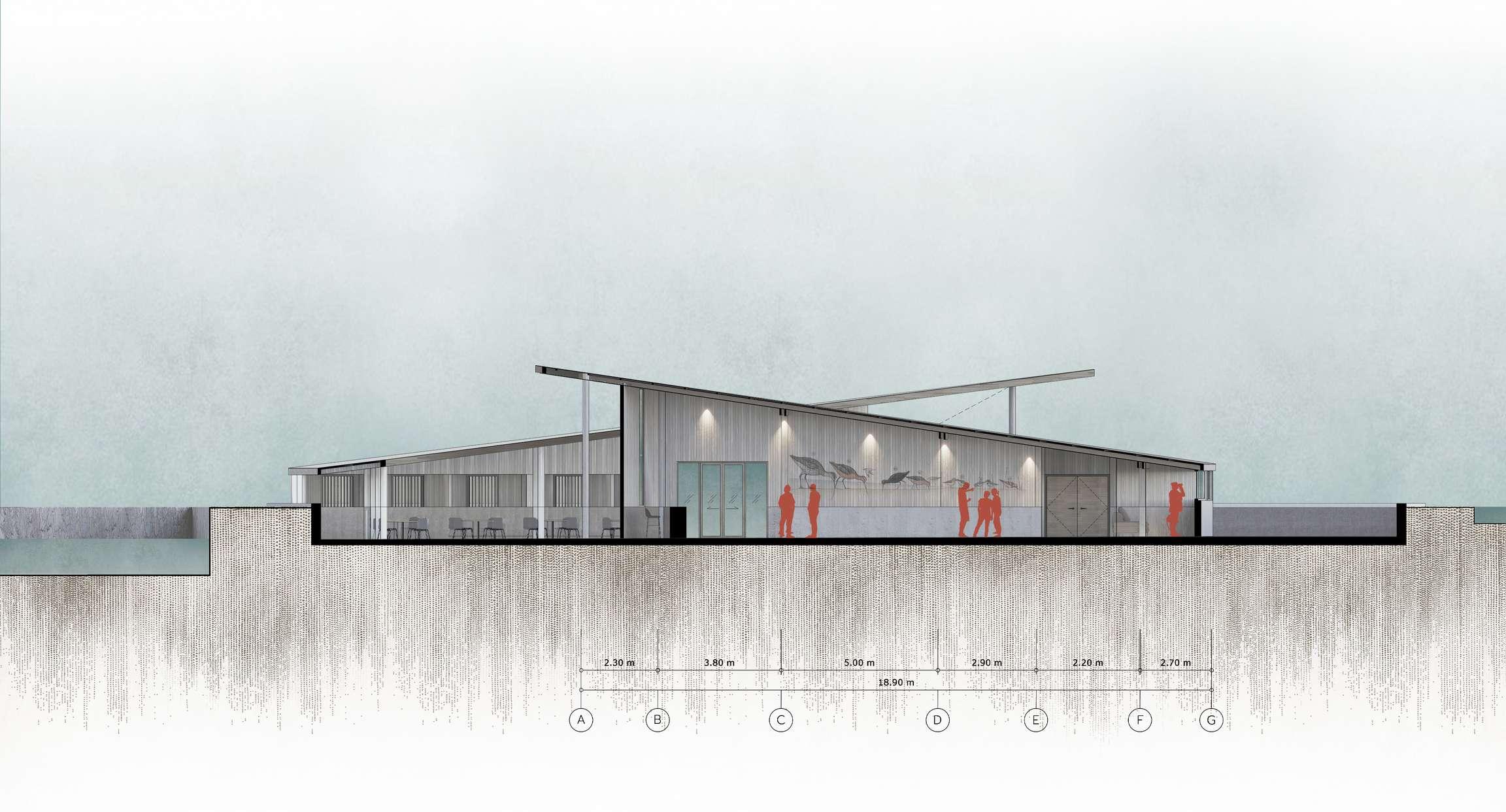

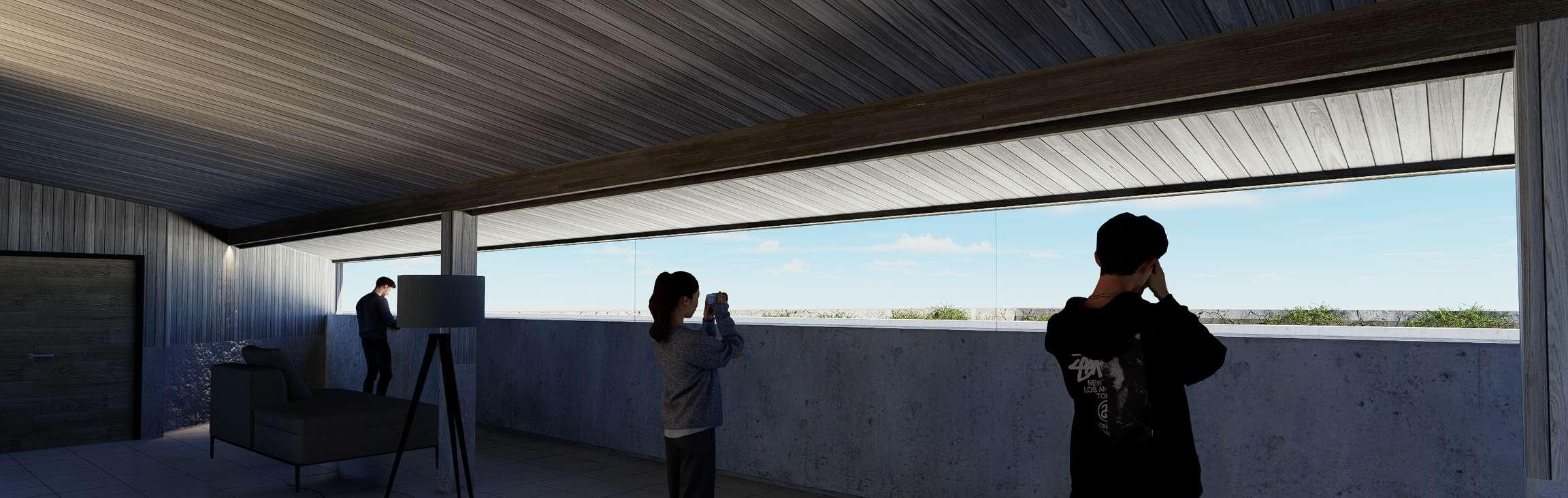

SECTION A HEADQUARTER

ระดับหลังคา

+0.00 m

ระดับคันดิน

1.00

4.50

+5.00 m

- 1.00 m

ระดับพื้นชั้น 1

- 1.10 m

ระดับพื้นทางเดิน

ZONE 1

SECTION B HEADQUARTER

ระดับหลังคา

+ 1.50 m.

ระดับพื้นชั้น 2

1.00

1.50

3.50

+5.00 m

+0.00 m ระดับคันดิน - 1.00 m ระดับพื้นชั้น 1 - 1.10 m ระดับพื้นทางเดิน

ZONE 1

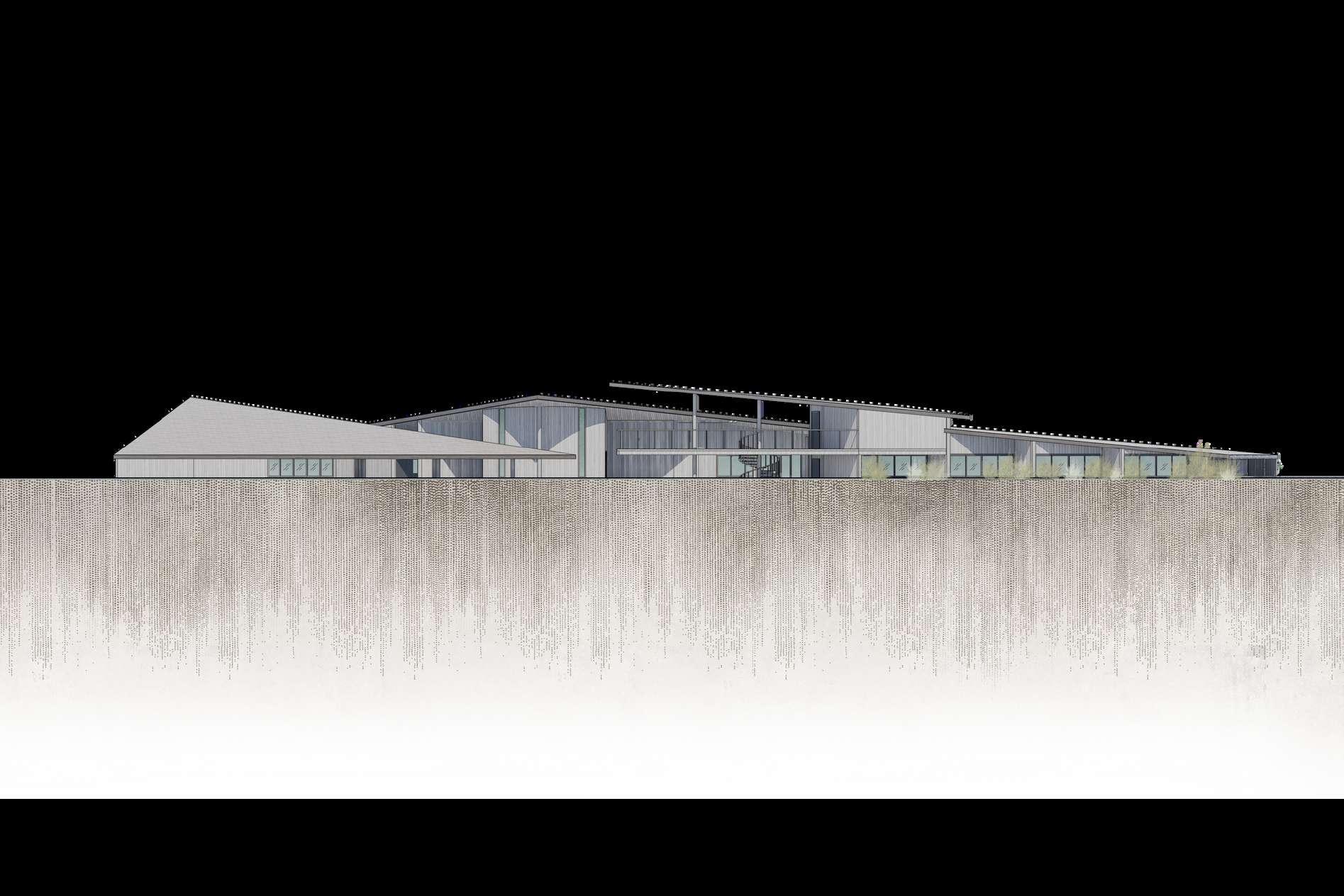

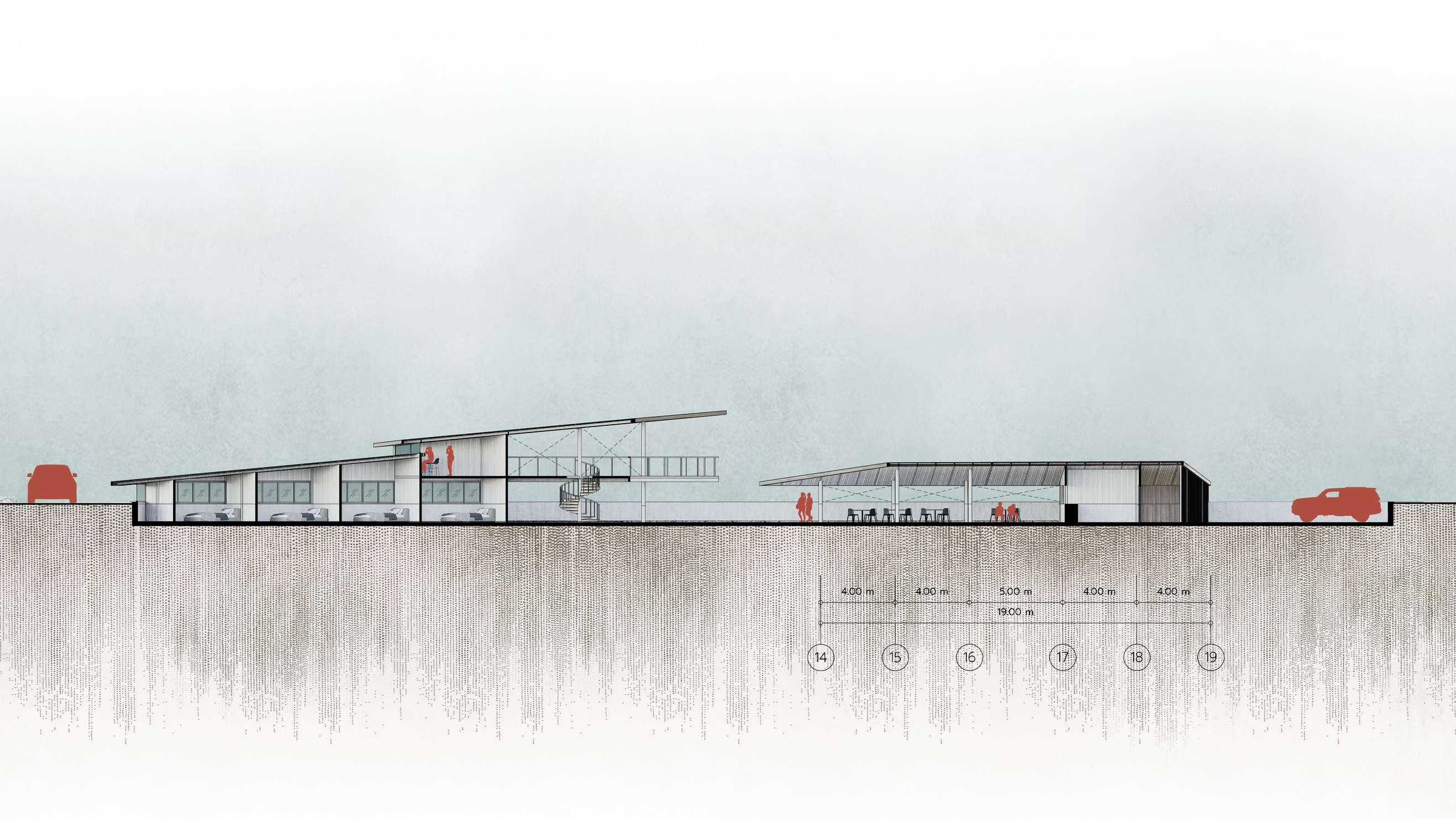

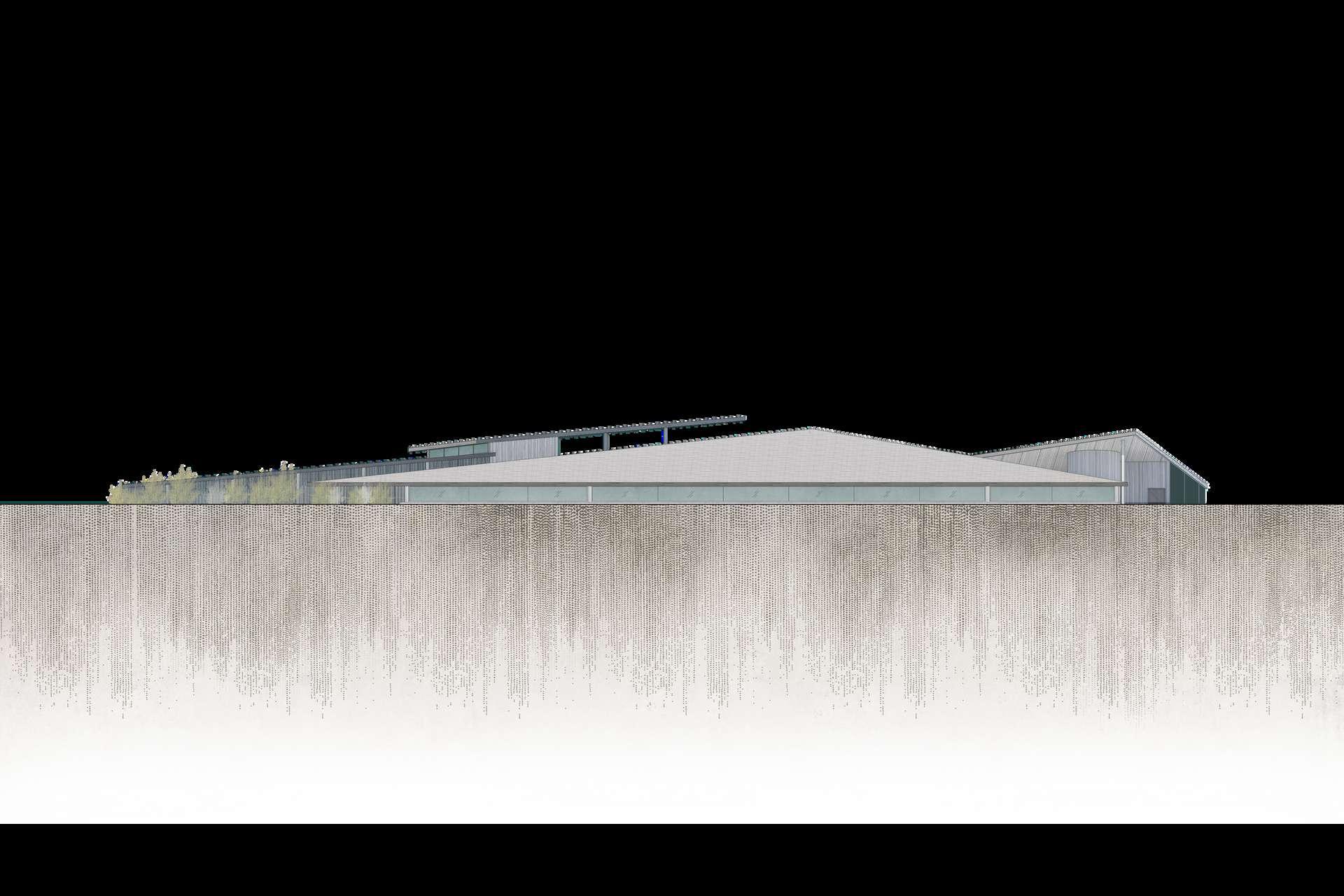

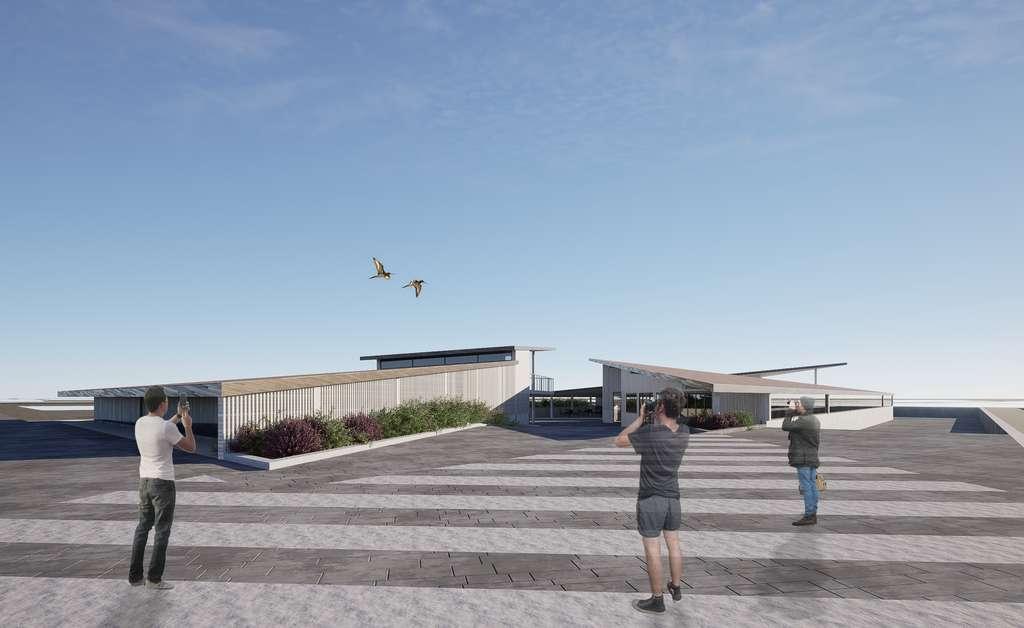

ELEVATION HEADQUARTER

SOUTH

EAST

ZONE 1

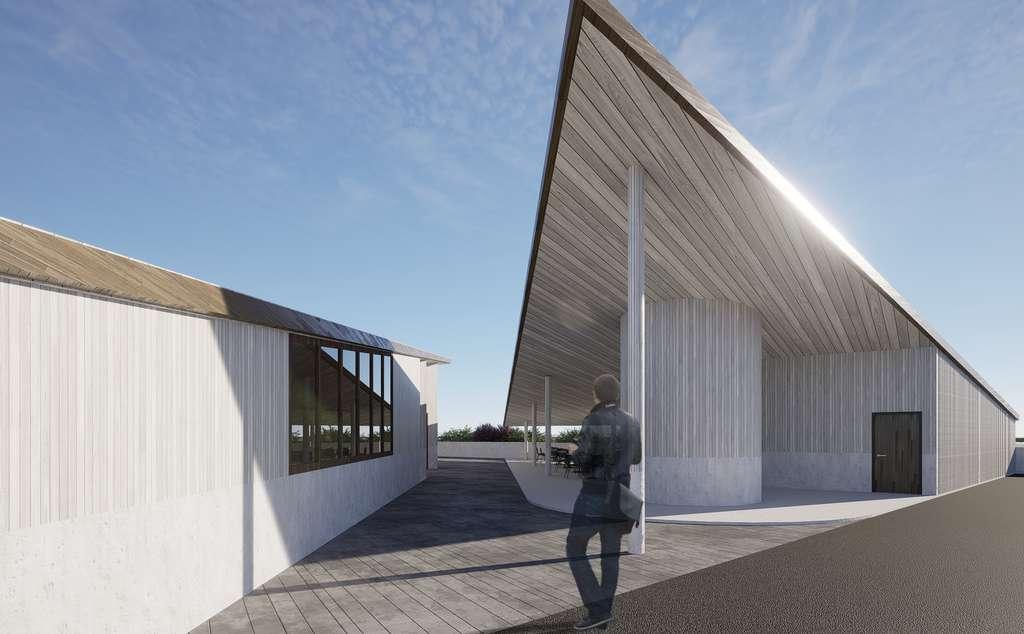

ELEVATION HEADQUARTER

NORTH

WEST

ZONE 1

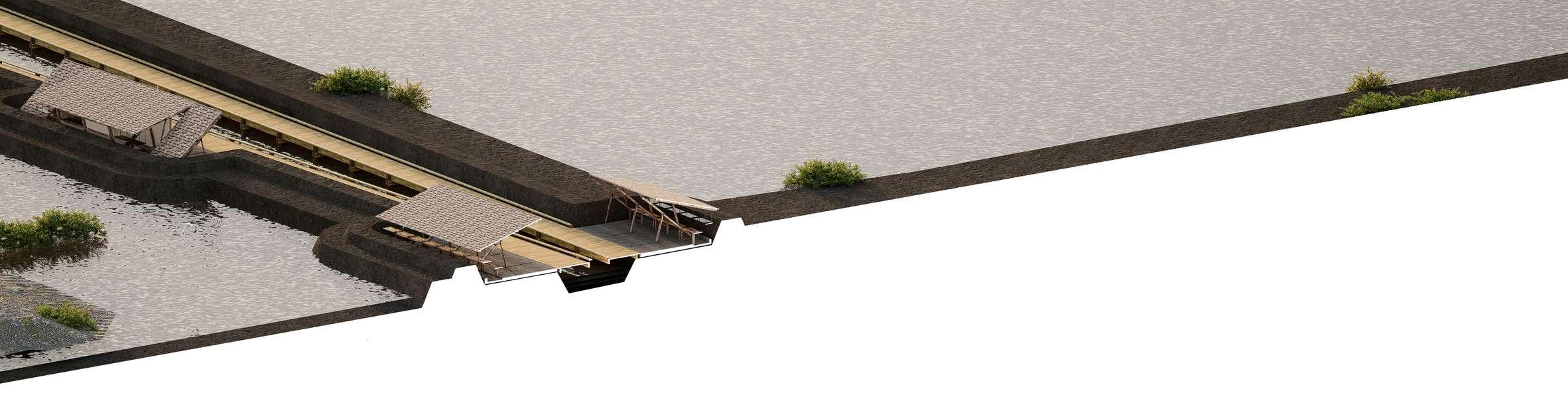

STATION 1

2

3

4

ZONE 1

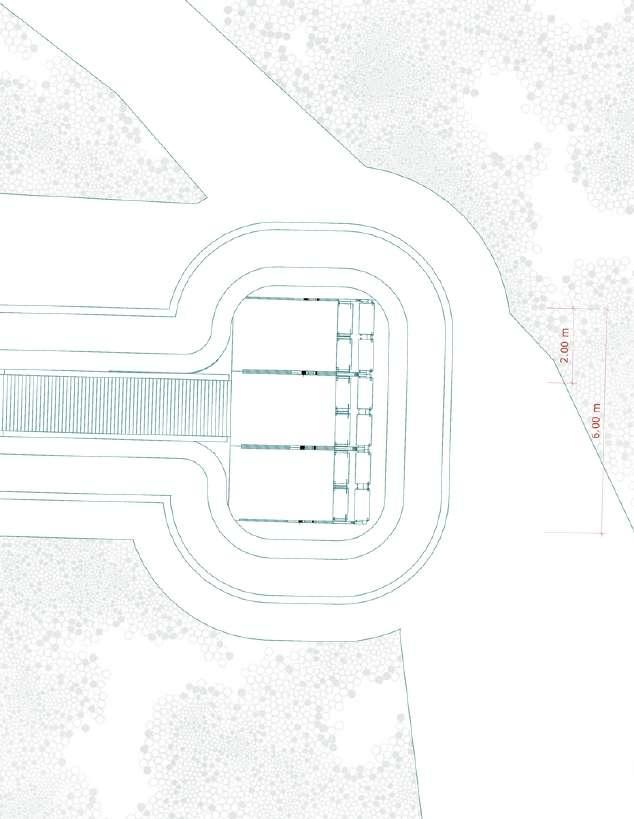

STATION

1

4

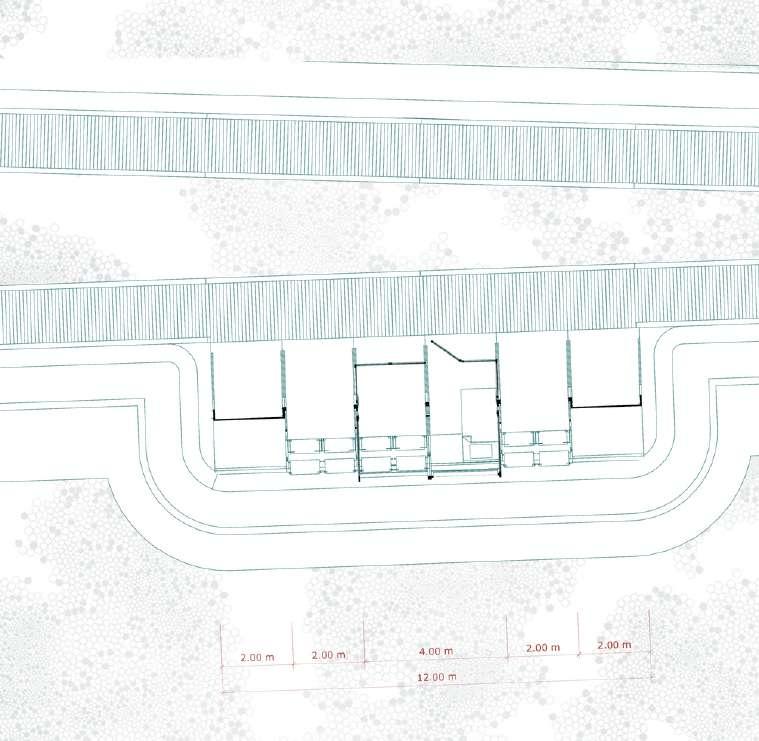

PLAN

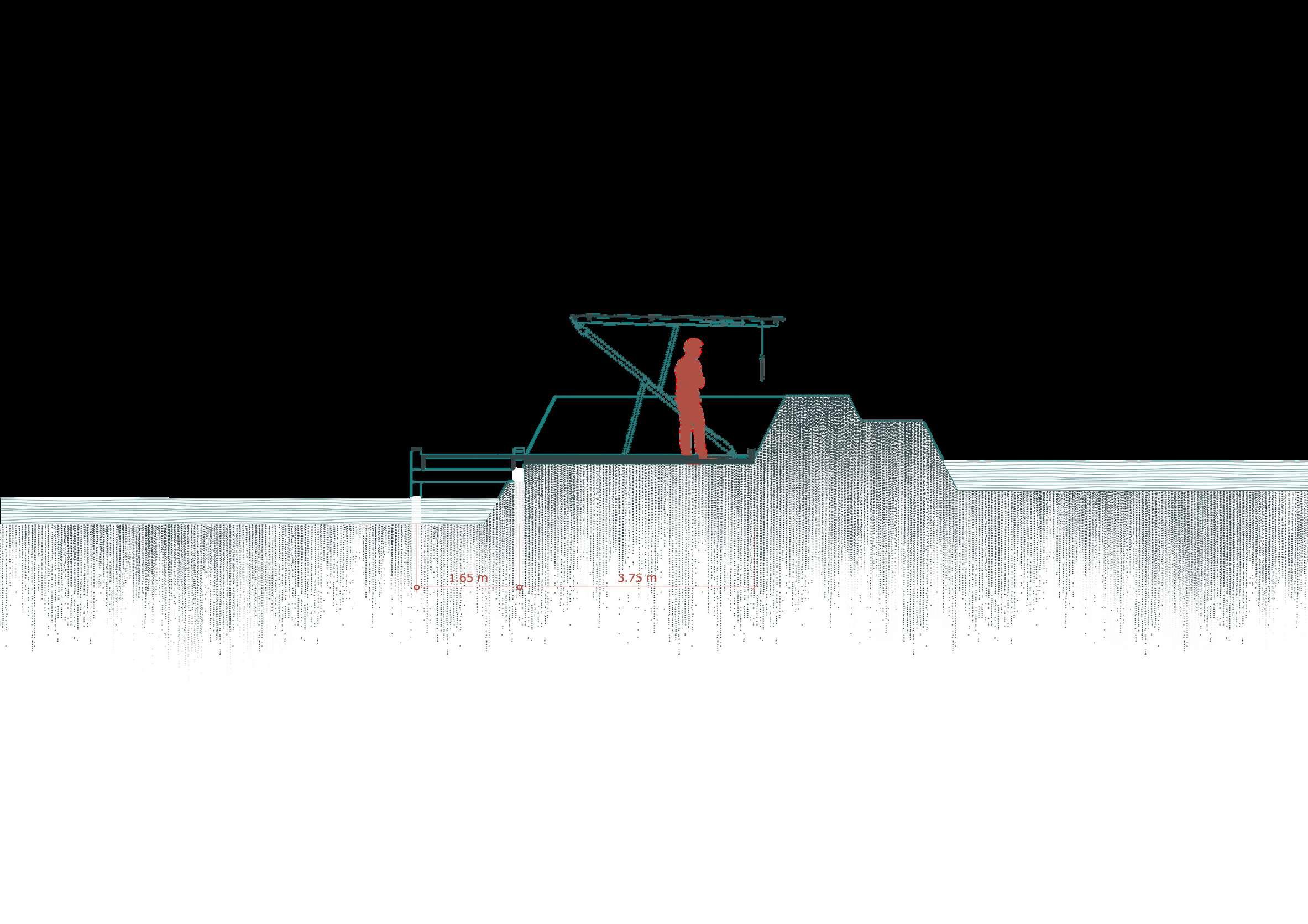

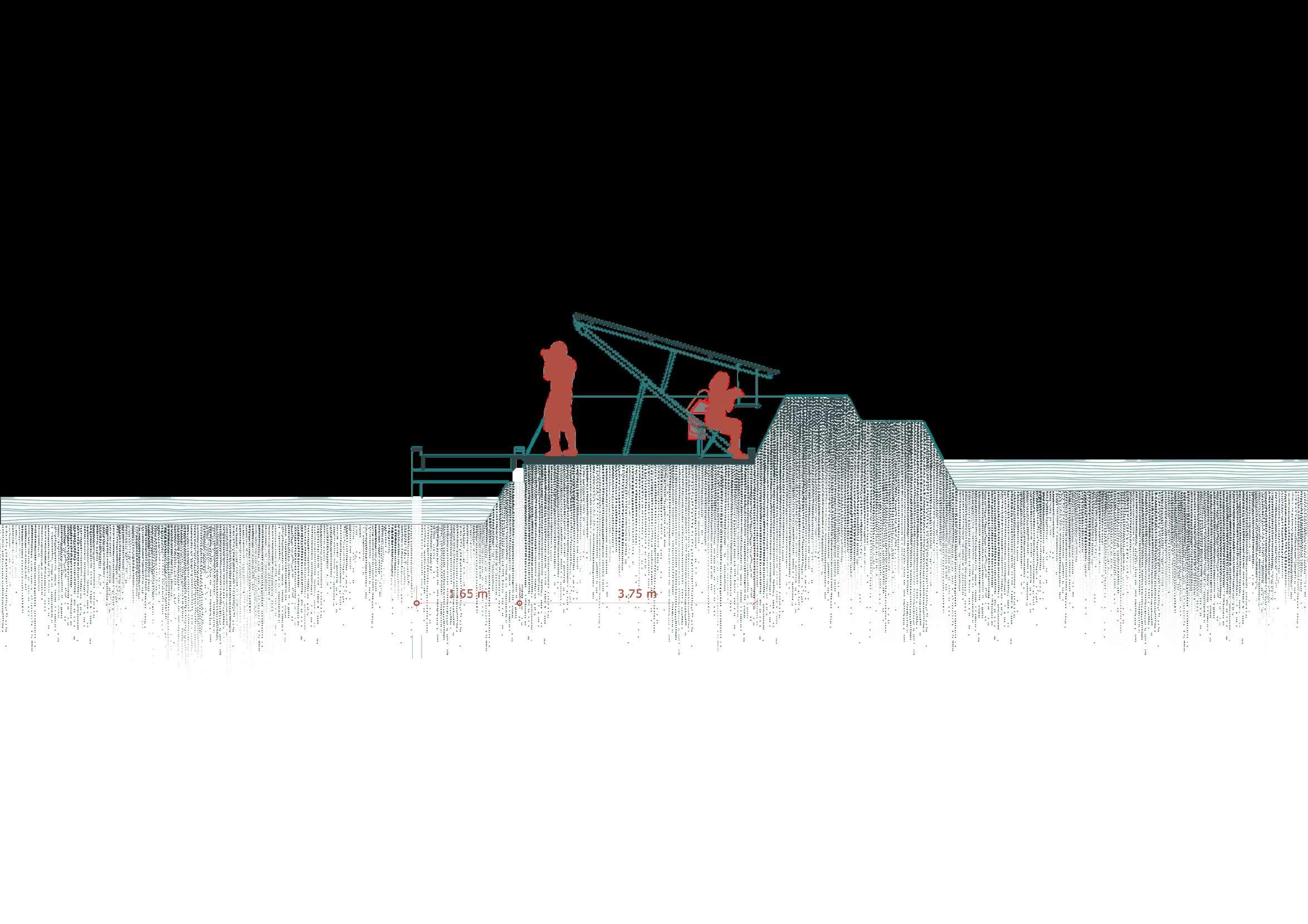

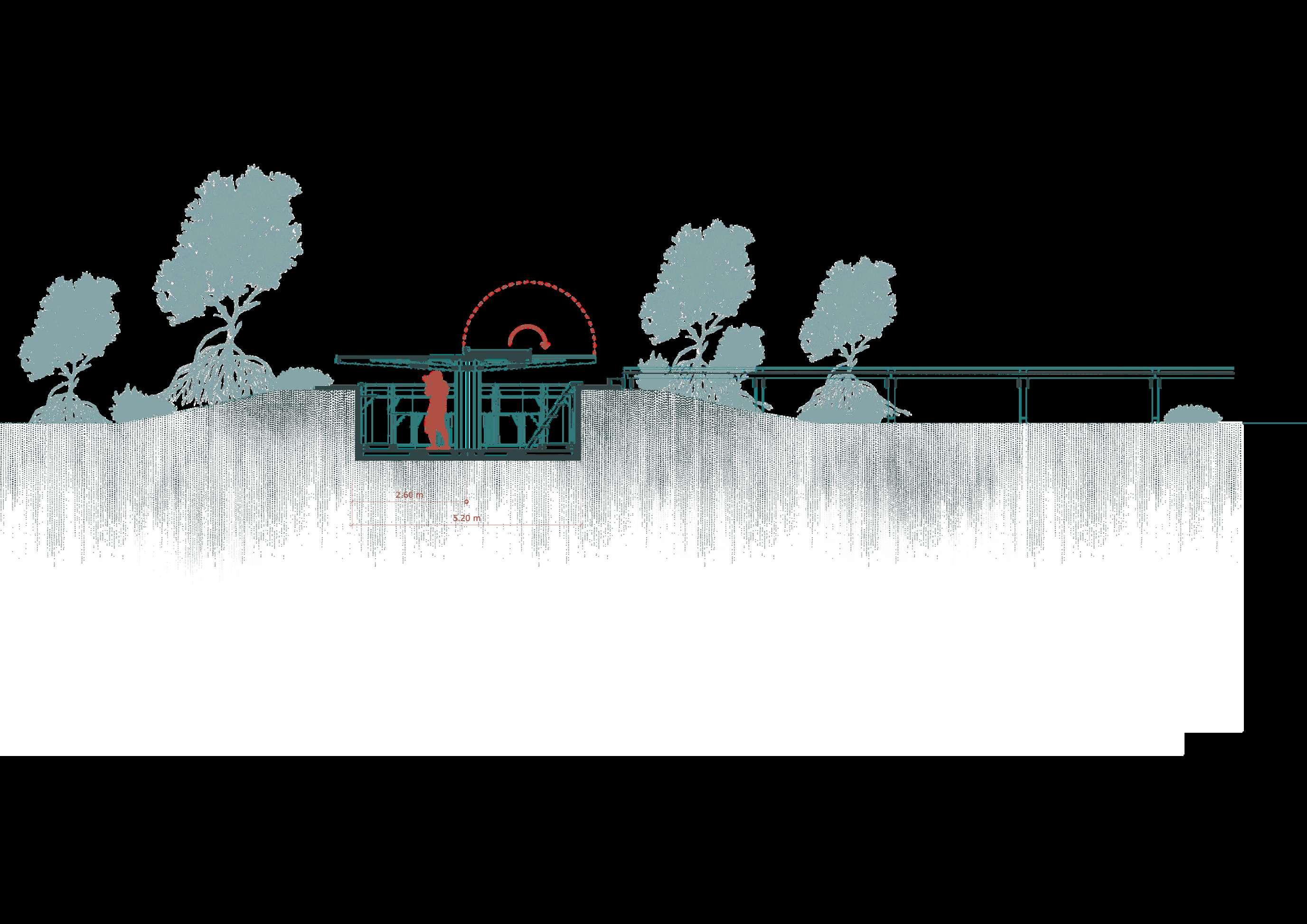

SECTION

+1.70 m

ระดับหลังคา

+0.80 m

ระดับคันดิน

+0.40 m

0.90

0.40

0.90

ระดับหลังคา

ระดับพื้นทางเดิน - 0.50 m.

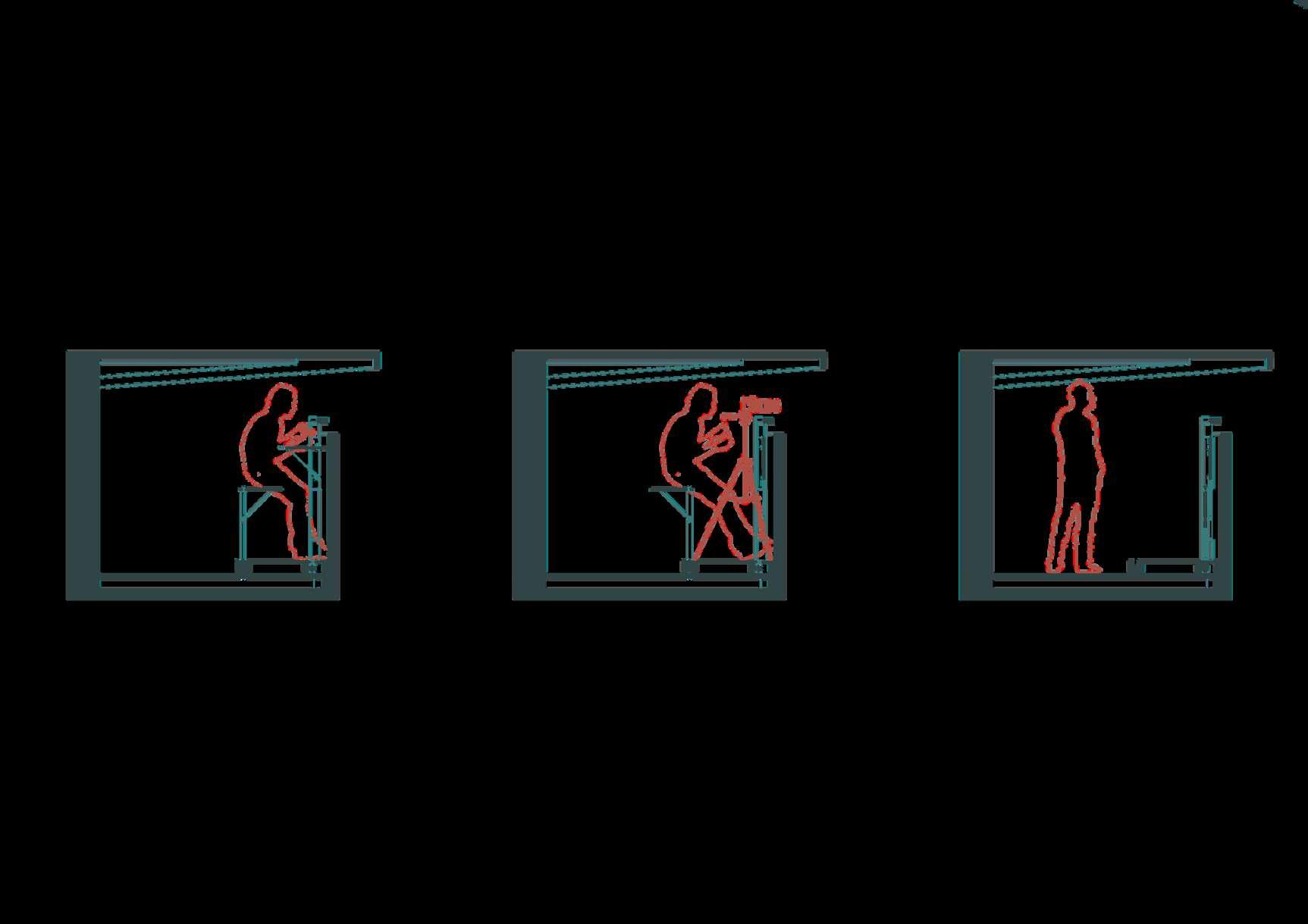

UNIT

1

2

3

4

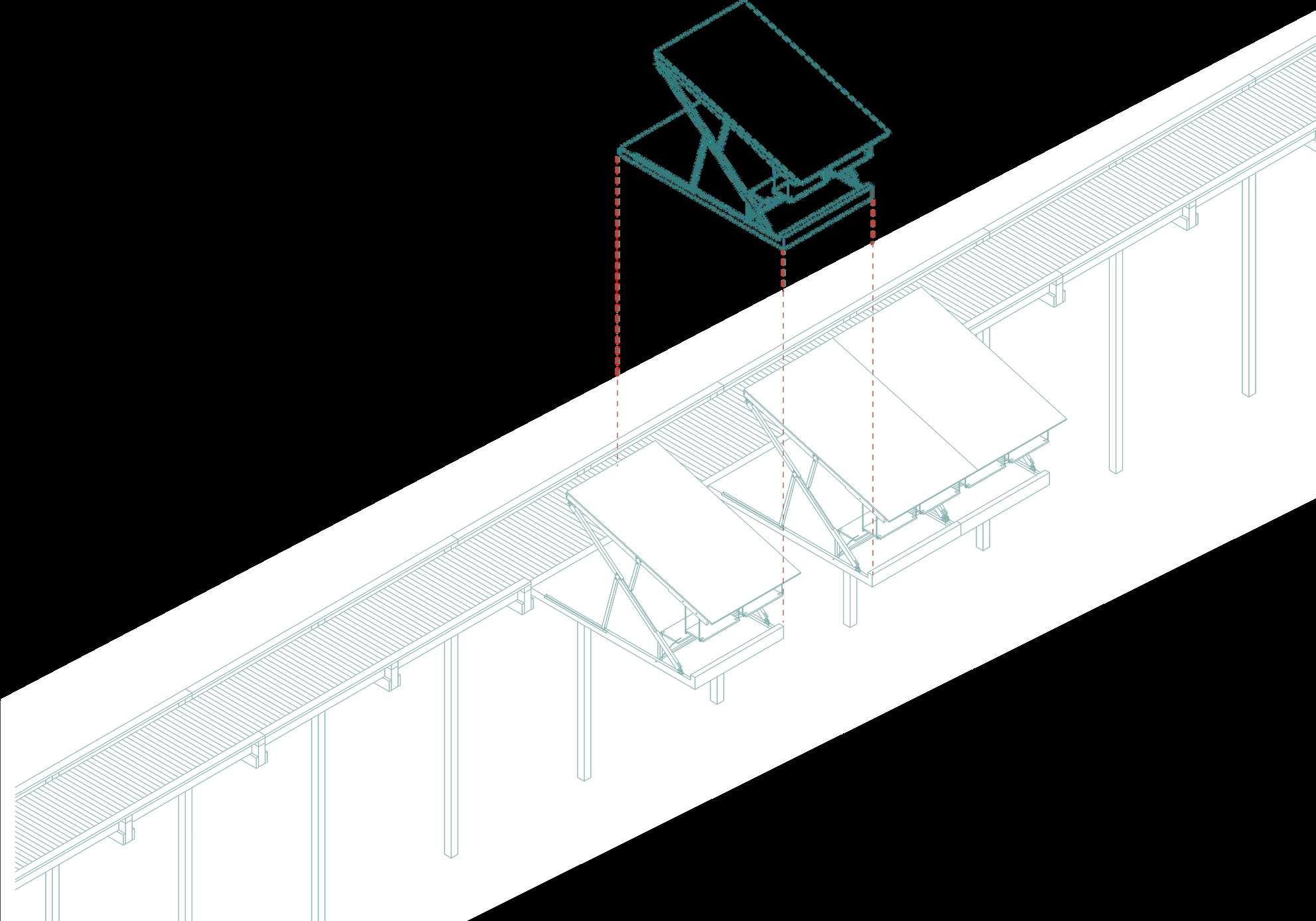

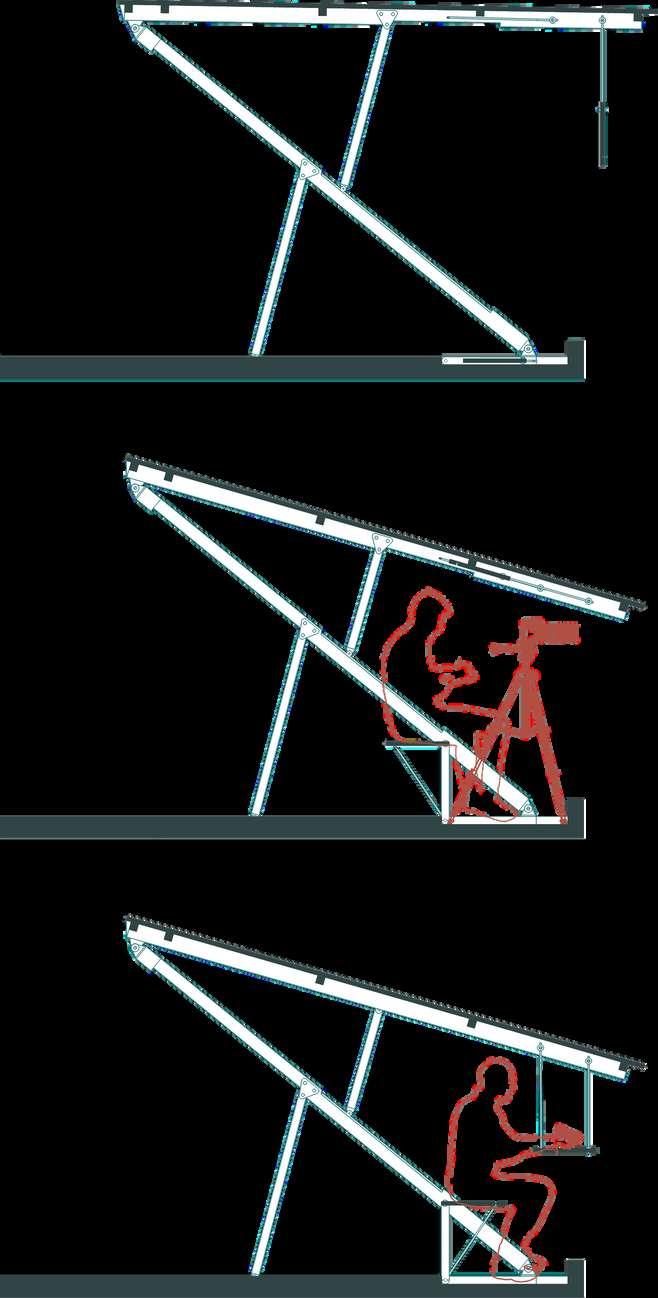

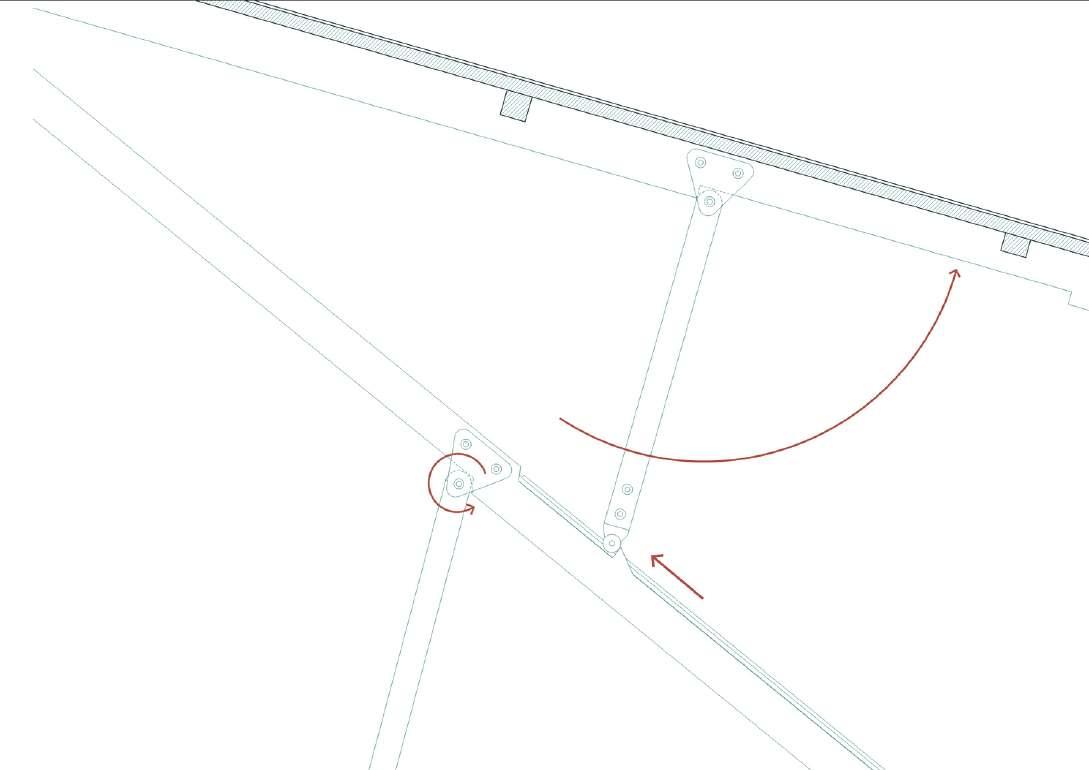

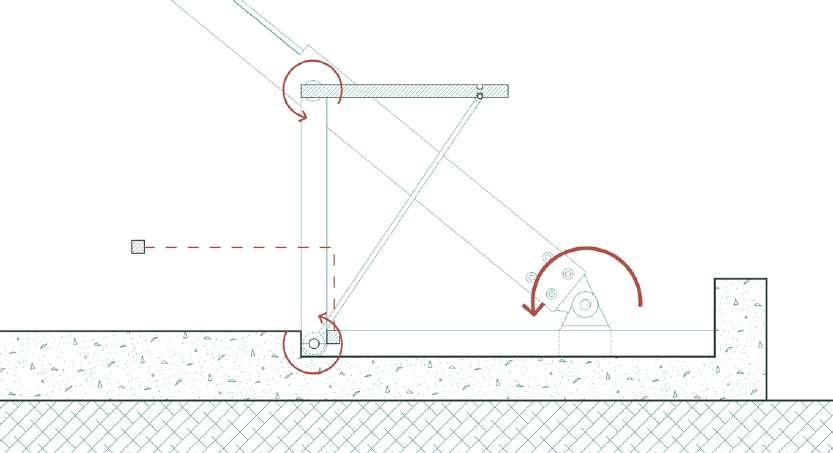

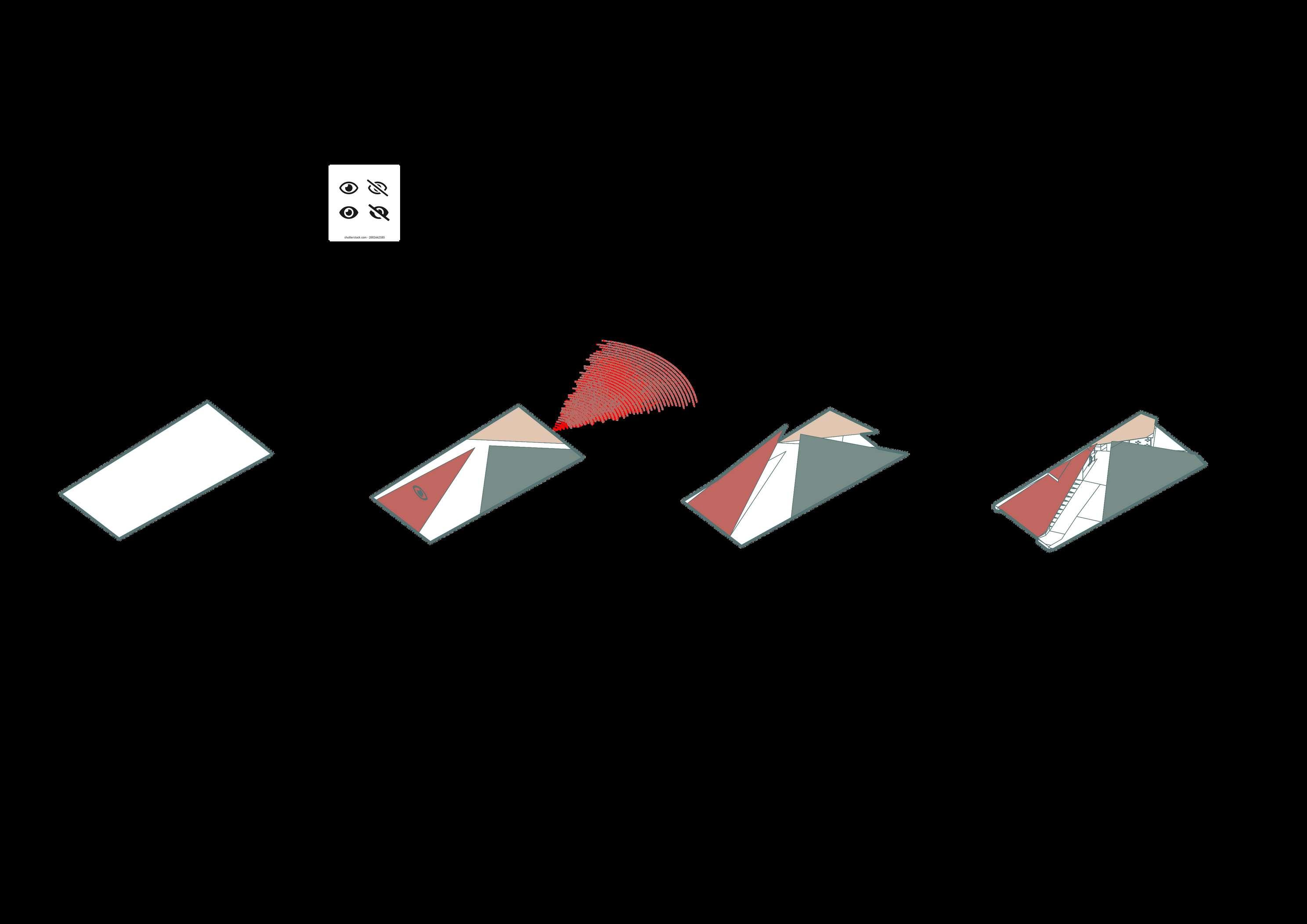

MODIFICATION

ZONE 1

TOURIST cm.

40

cm.

LOCK

40

PHOTOGRAPHER 30 +

xxxxxxxx

STATION

2

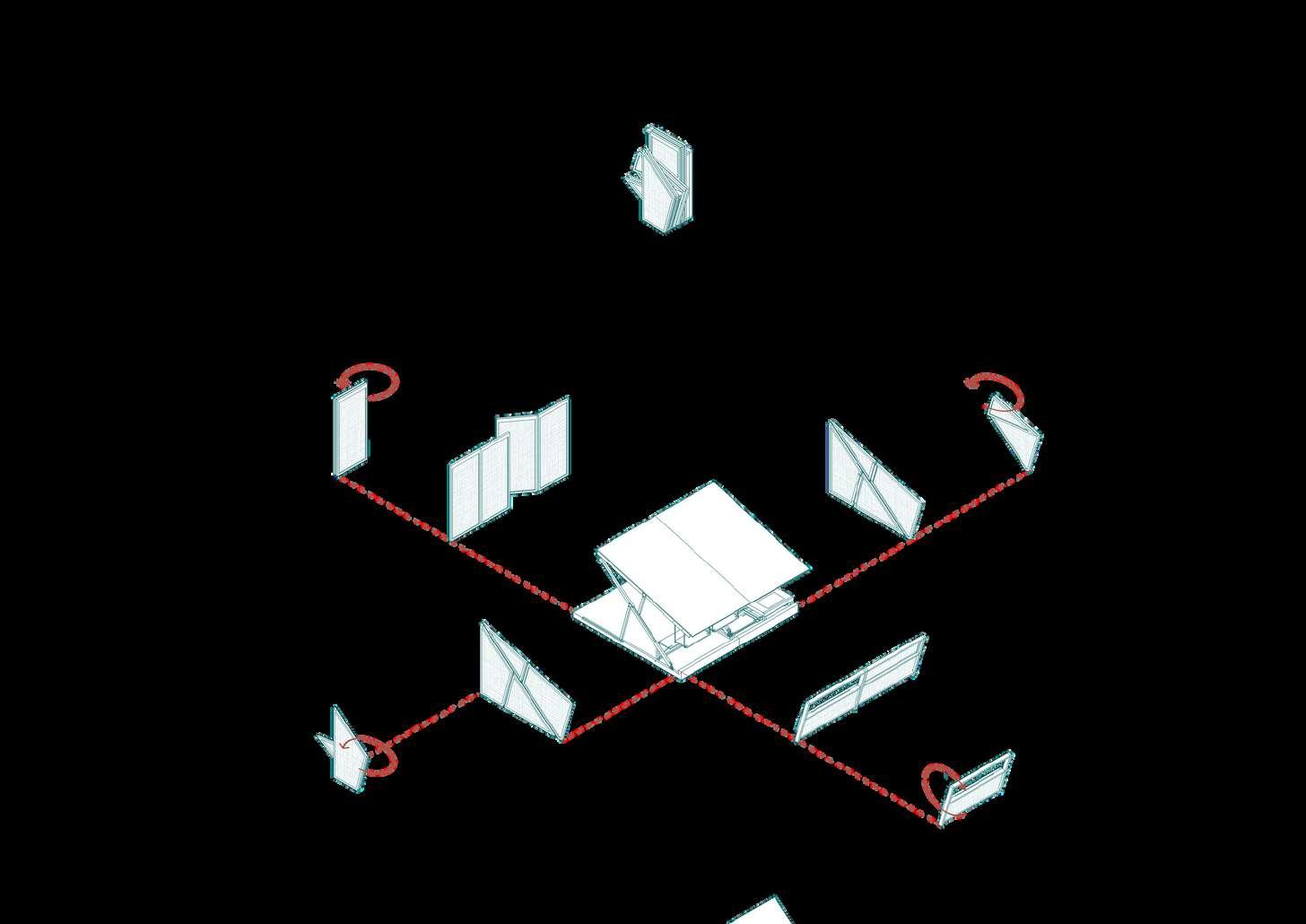

TEMPORARY ACCOMMODATION

FOLD

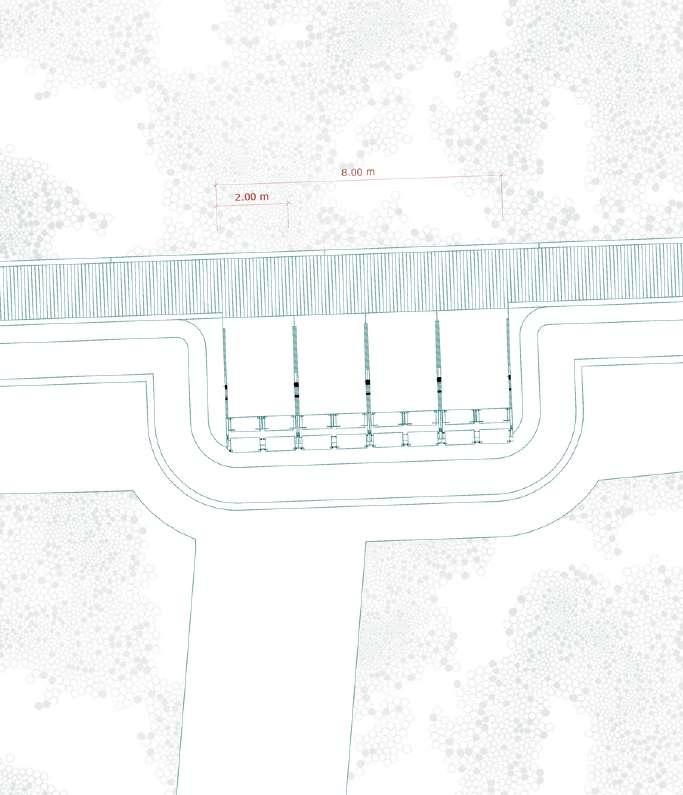

PLAN

90 x 145 x 220 cm

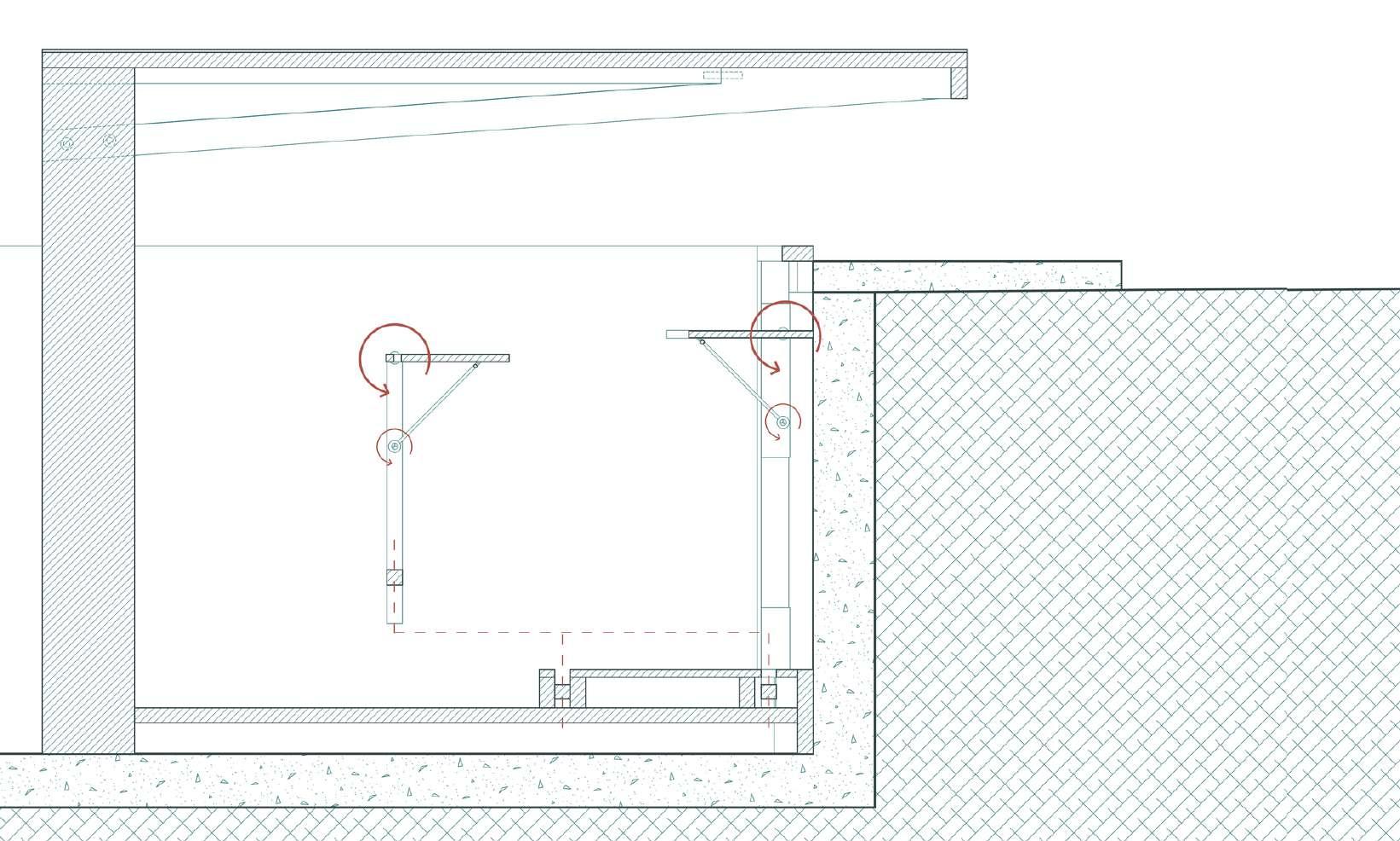

SECTION +1.70 m

ระดับหลังคา

+0.80 m

ระดับคันดิน

+0.40 m

0.90

0.40

0.90

ระดับหลังคา

ระดับพื้นทางเดิน - 0.50 m.

STATION

3

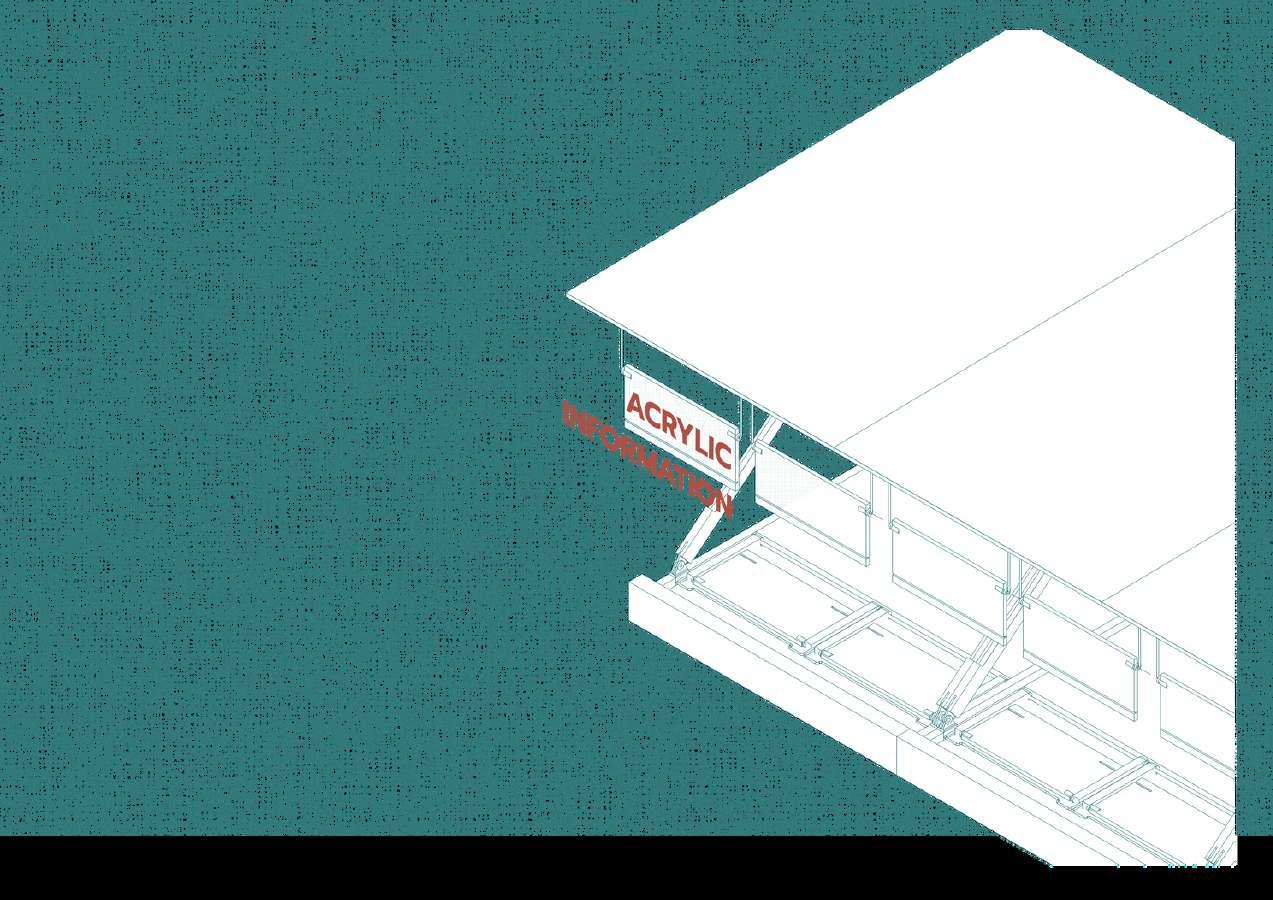

MODIFICATION

0.25

1.30

PLAN

SECTION +1.70 m

ระดับคันดิน

+0.40 m 0.90

1.30

ระดับหลังคา

ระดับพื้นทางเดิน - 0.50 m.

1

2

3

4

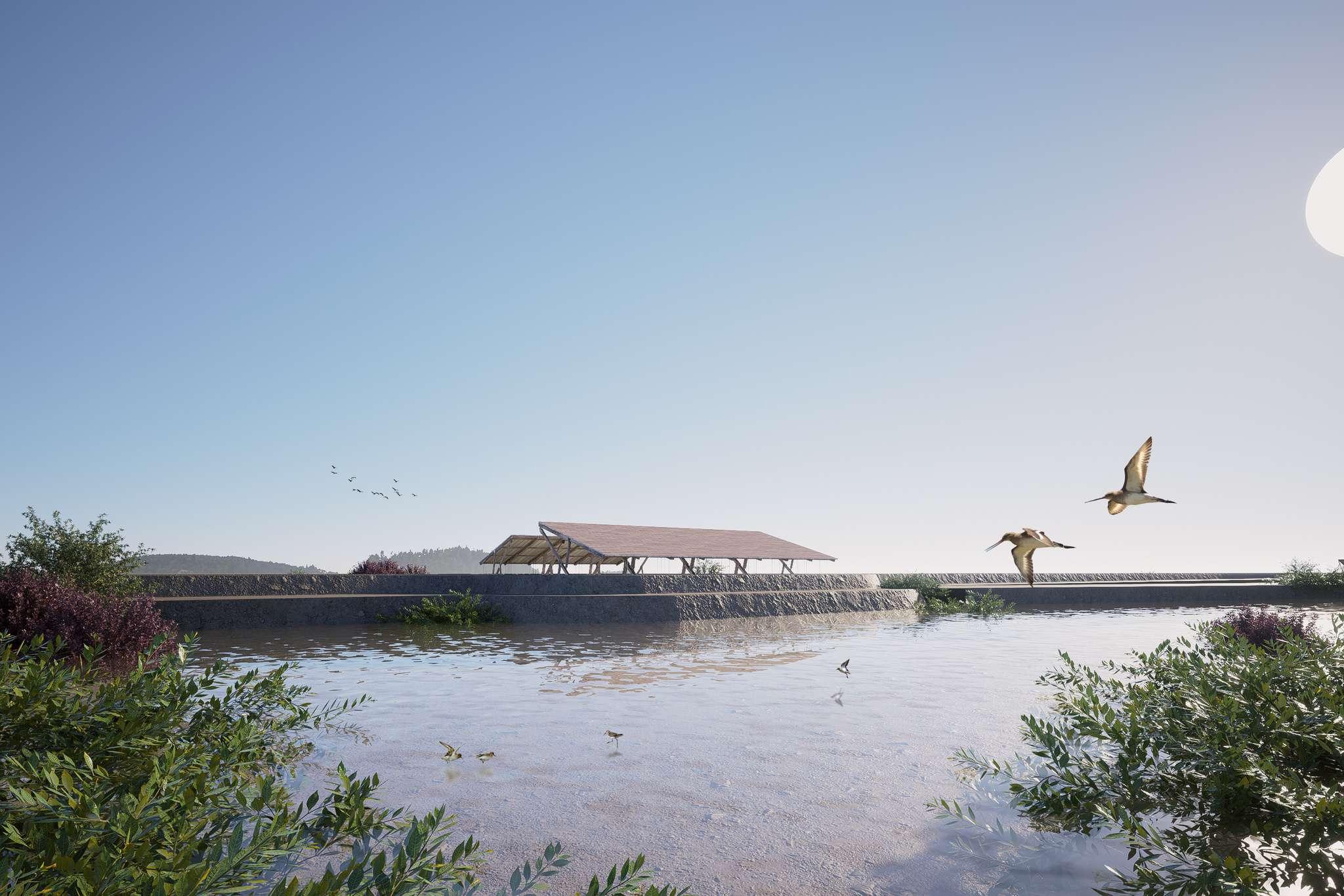

SHOREBIRD VIEW POINT

P E R S O N VIEW POINT

ZONE 2

ZONE 2

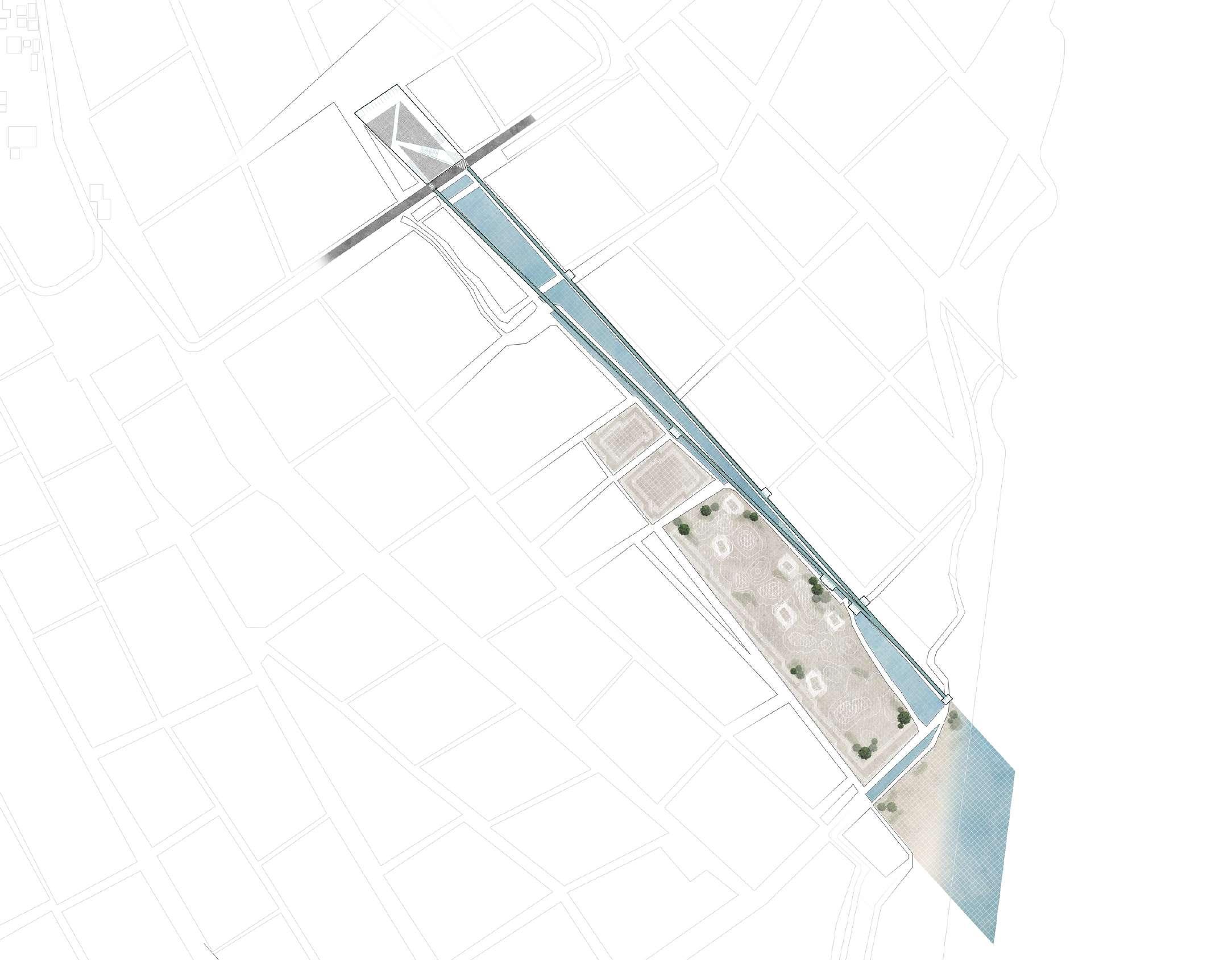

LAYOUT

N

10

50

100

200

ZONE 2

PLAN 1 FLOOR HEADQUARTER

N

ZONE 2

SECTION HEADQUARTER

+2.50 m

ระดับพื้นทางเดิน + 0.10 m. ระดับพื้นดิน

+ 0.00 m.

2.40

ระดับหลังคา

ZONE 2

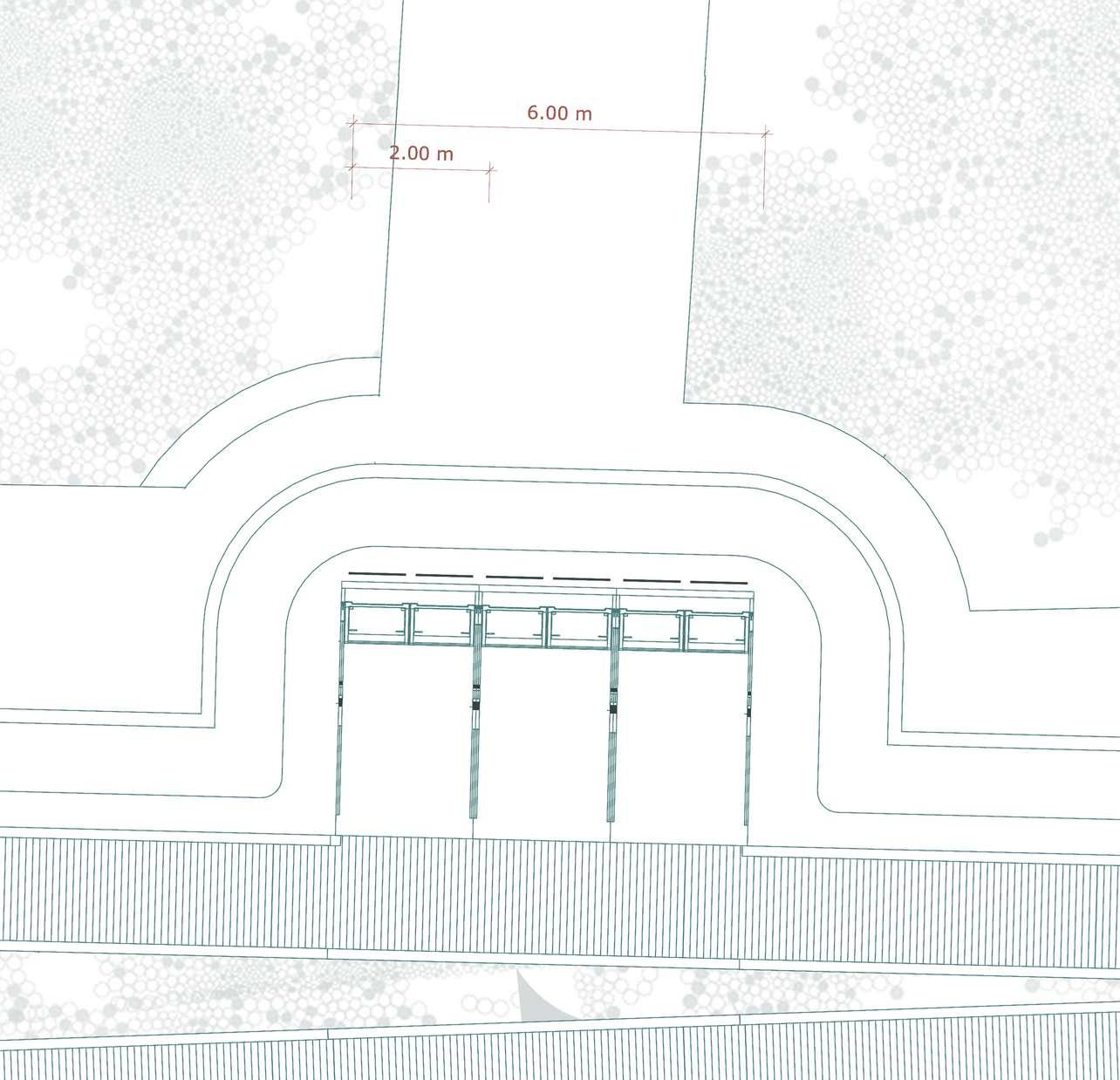

STATION 5

ZONE 2

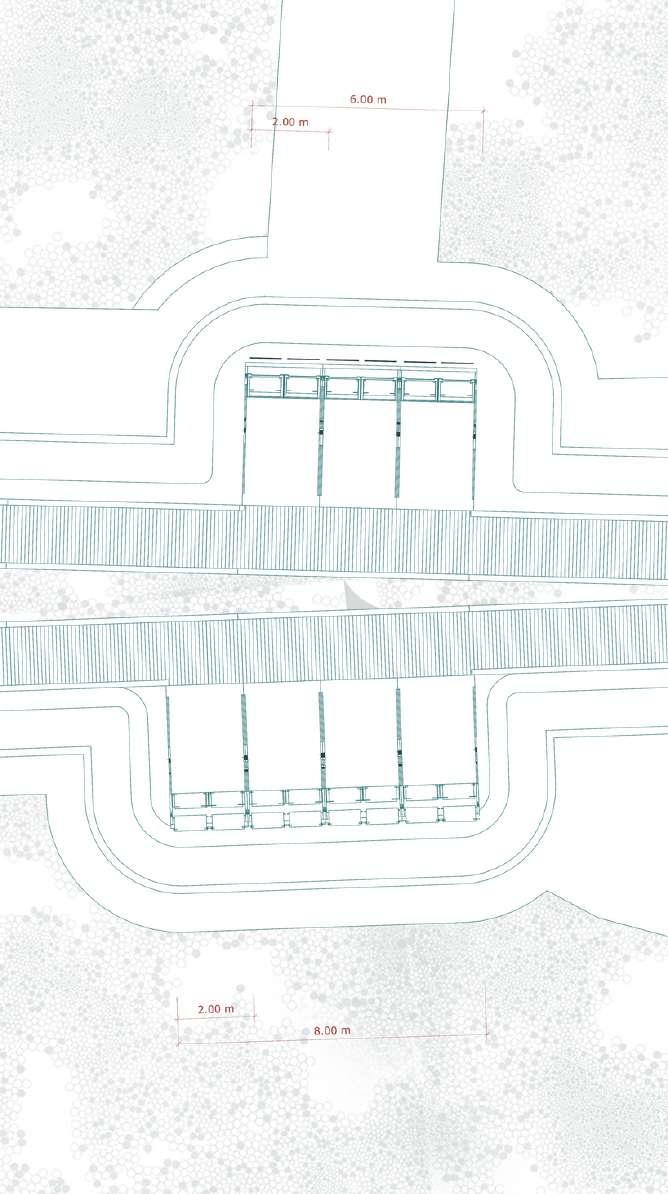

STATION

5

PLAN

+0.60 m

ระดับคันดิน

+0.00 m

ระดับพื้น

- 1.50 m.

-1.50

ระดับหลังคา

0.60

SECTION

UNIT

5

6

ZONE 2

MODIFICATION

xxxxxxxx

45

cm.

xxxxxxxx

35 +

45

cm.

xxxxxxxx

35 +

40

cm.

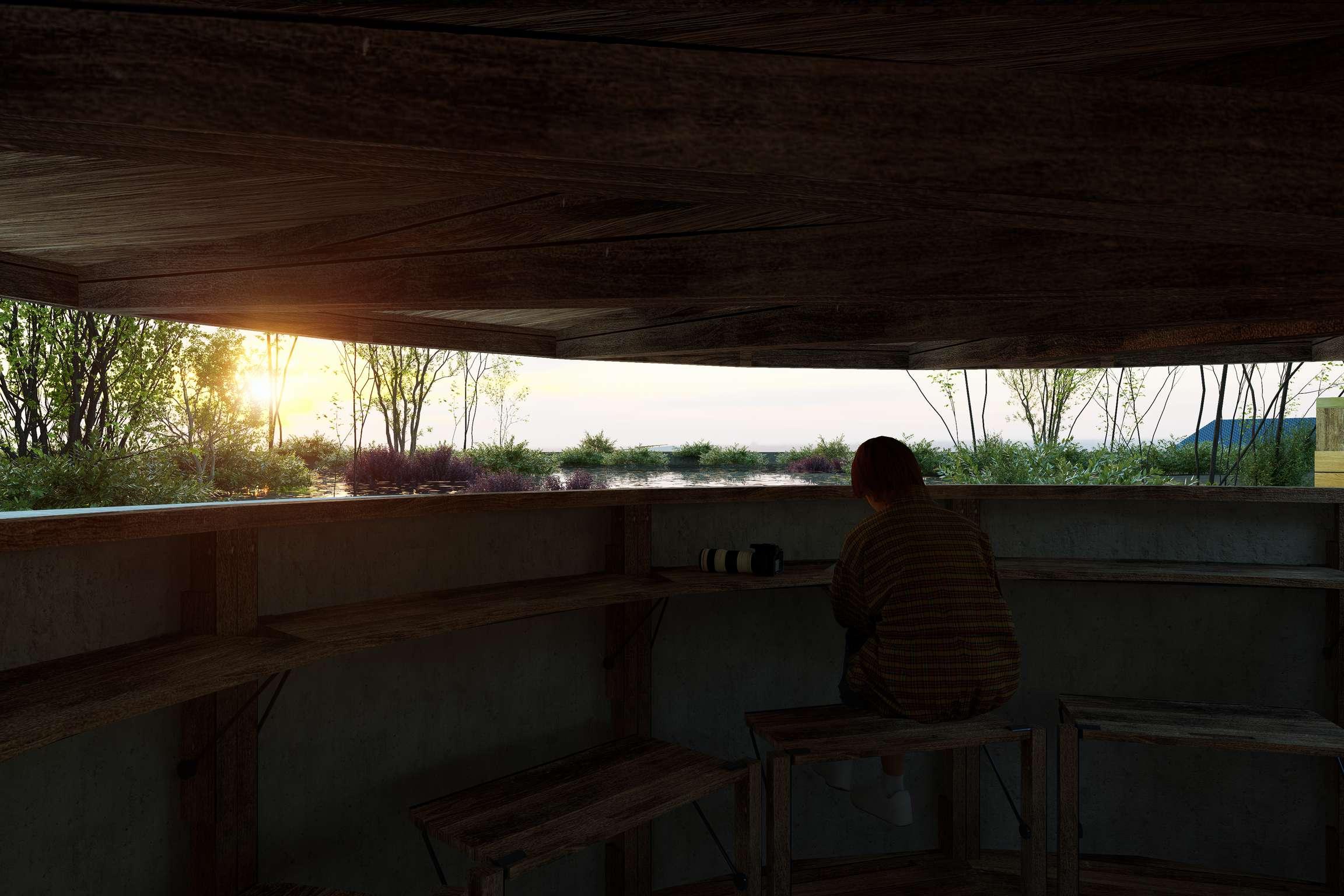

SHOREBIRD VIEW POINT

P E R S O N VIEW POINT

ZONE 2

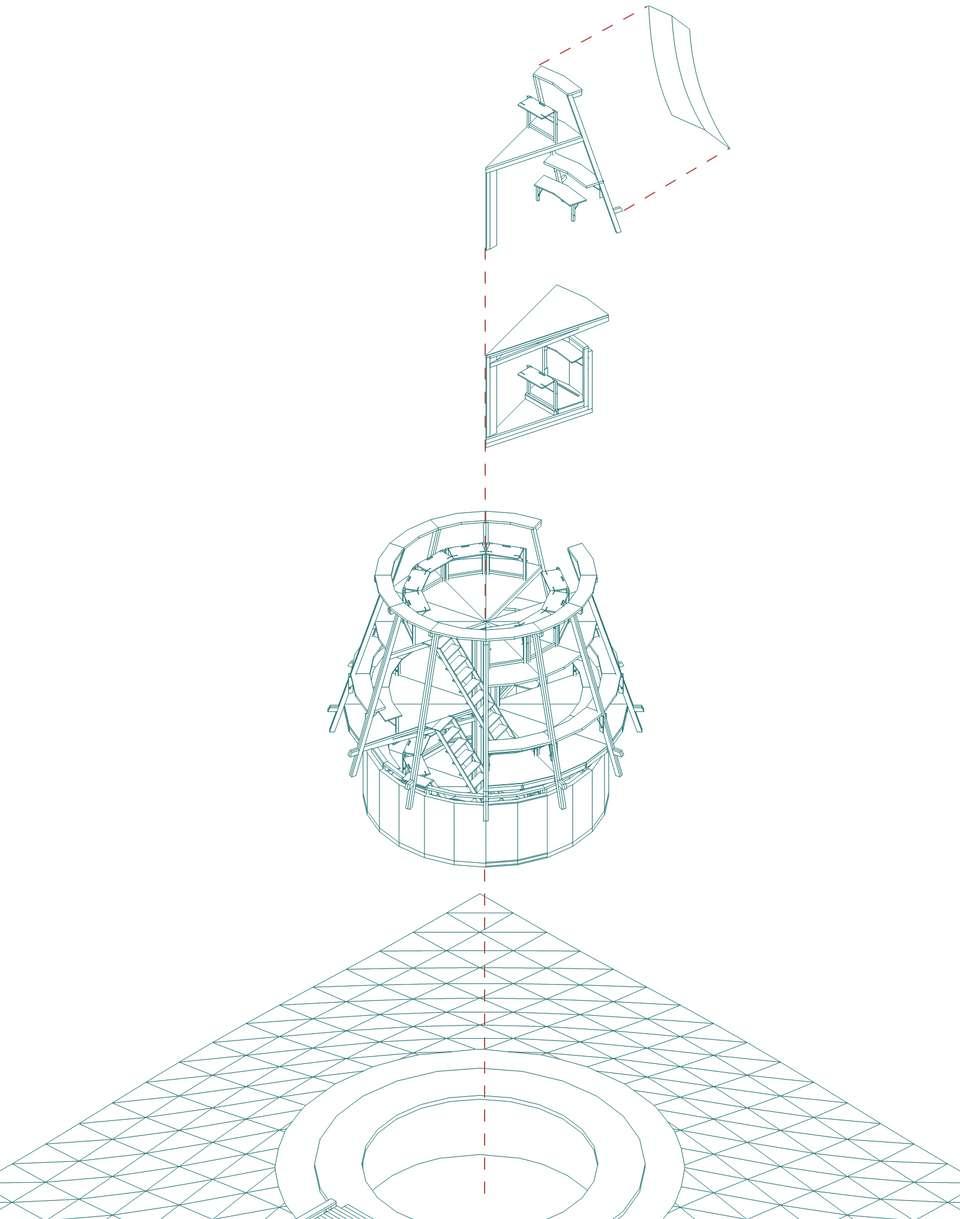

STATION 6

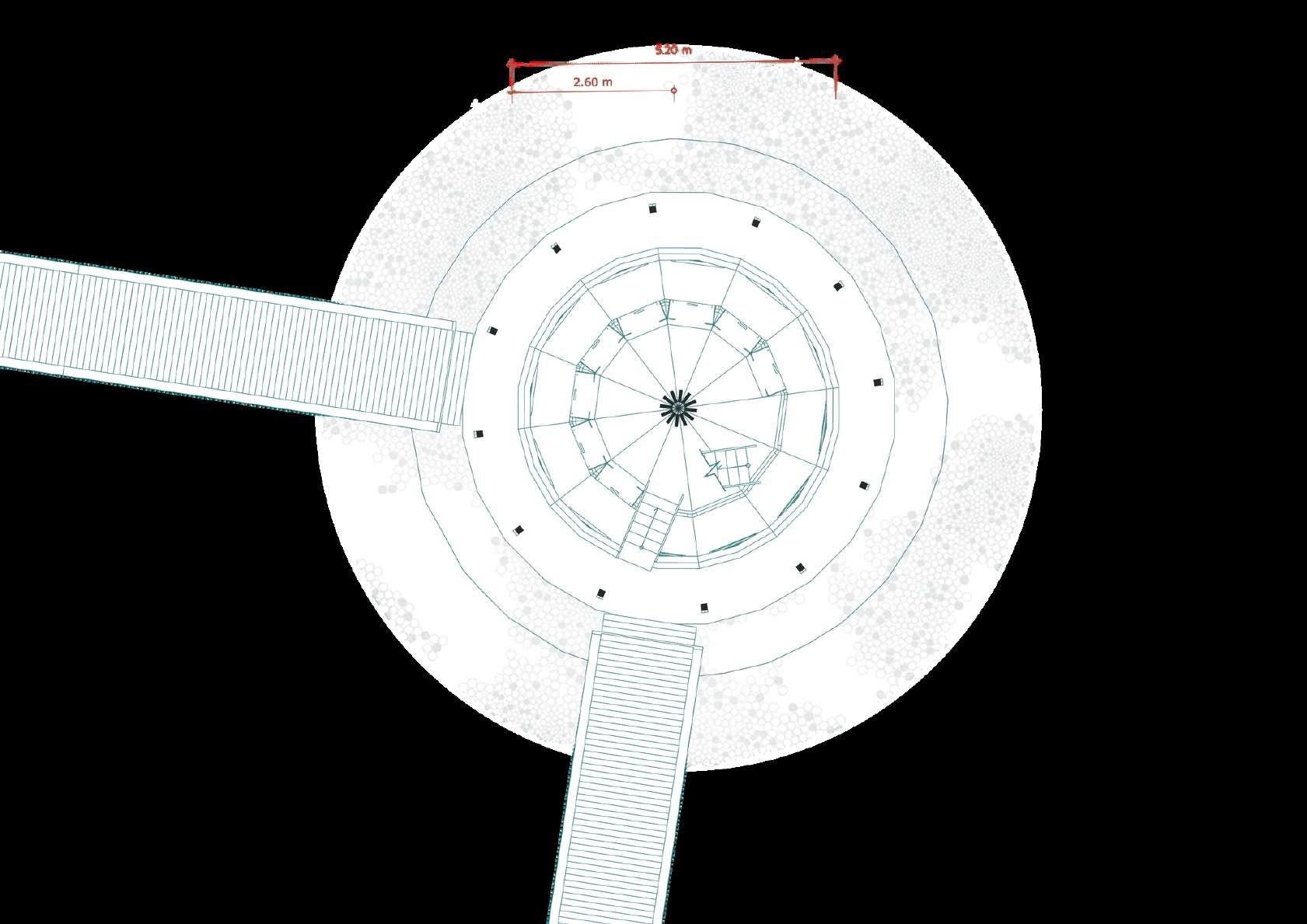

ZONE 2

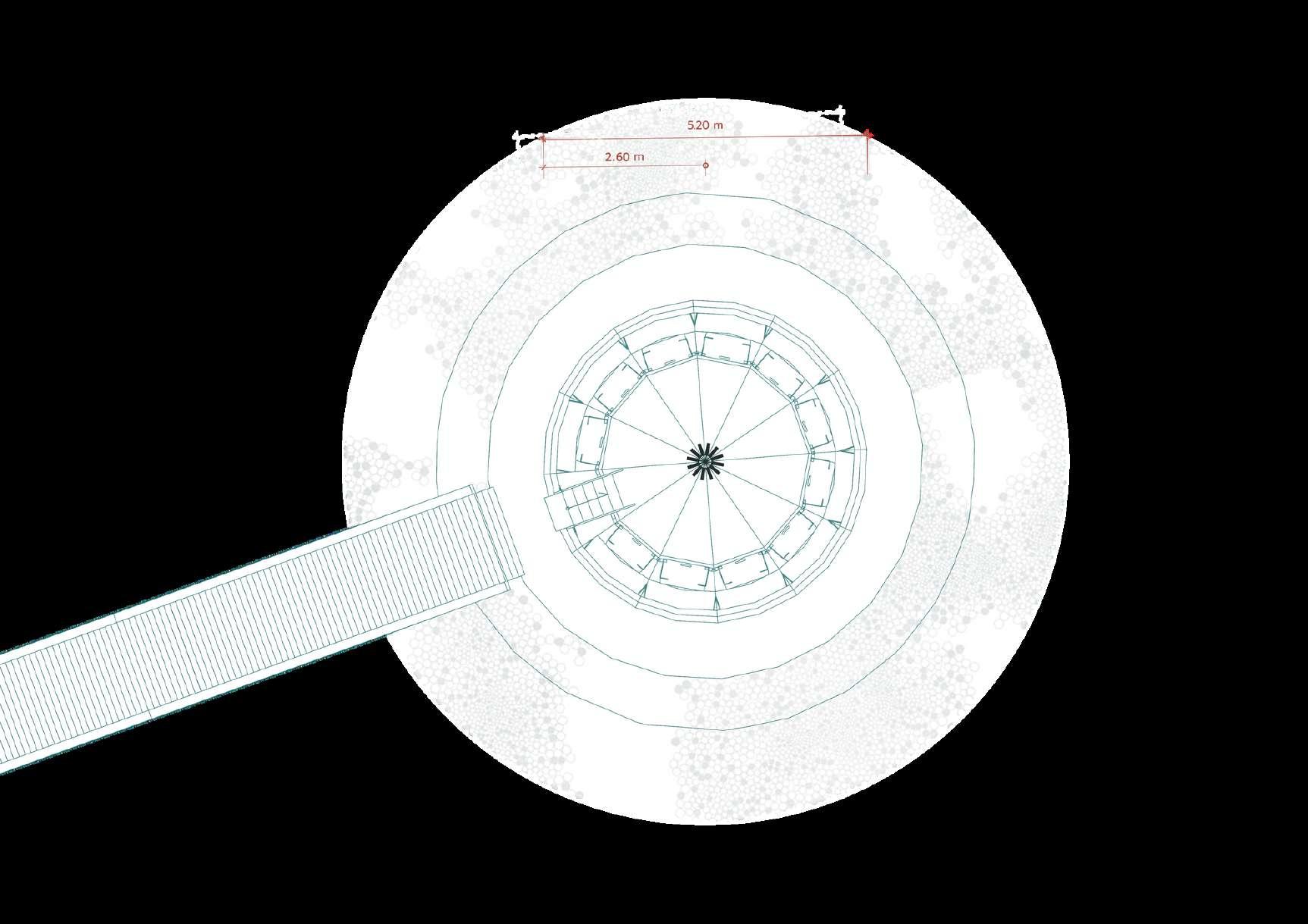

STATION

6

PLAN

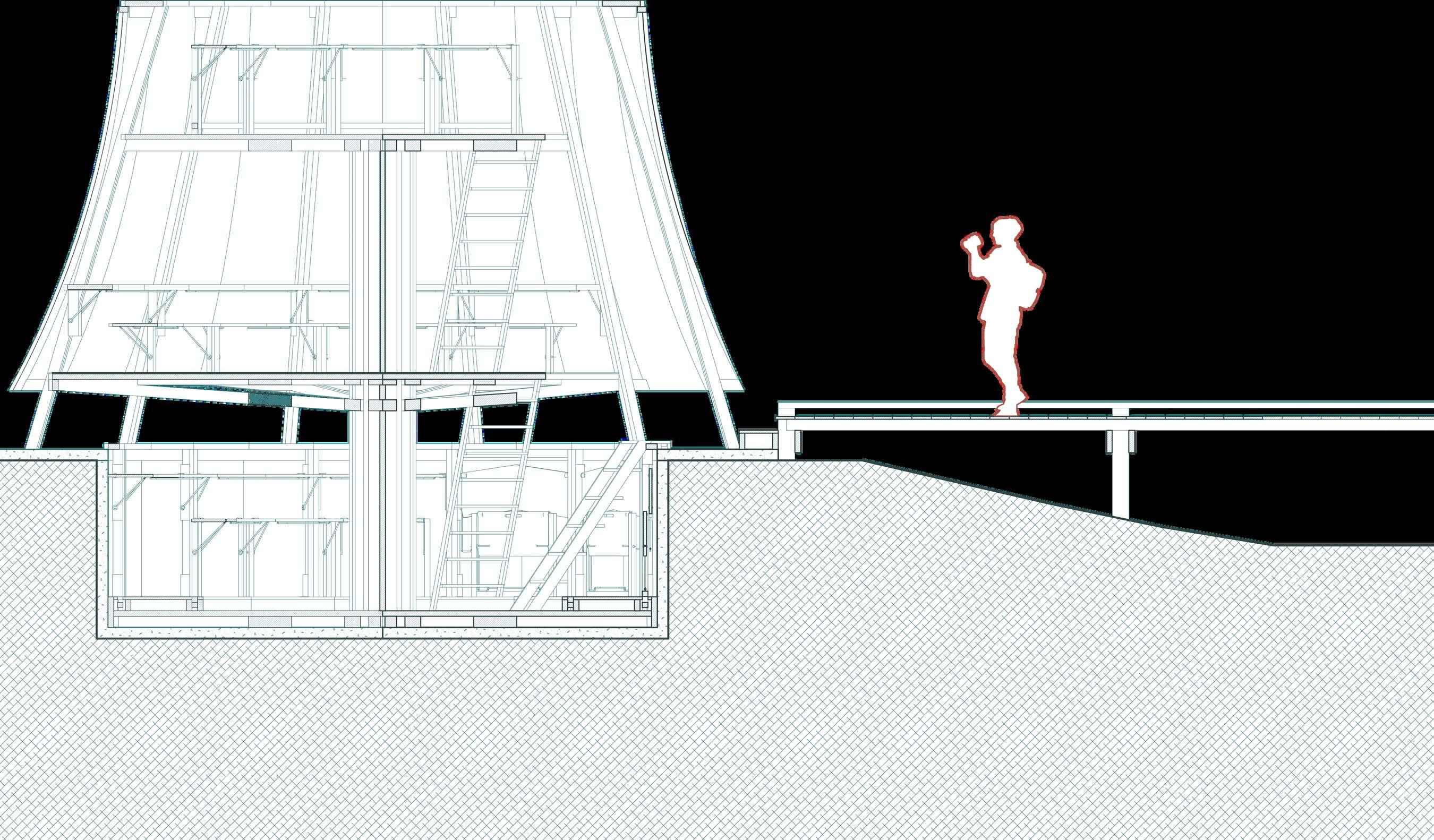

SECTION +4.00 m

ระดับพื้นชั้น 3

+2.90 m

ระดับพื้นชั้น 2

+0.70 m

ระดับคันดิน

+0.00 m

ระดับพื้น

- 1.50 m.

-1.50

0.70

2.20

1.10

ระดับราวกันตก

UNIT

6

SECTION

EXTENSION

ZONE 2

SHOREBIRD VIEW POINT

P E R S O N VIEW POINT

ศูนย์อนุรักษ์นกชายเลนและส่งเสริมวิถีนาเกลือ บ้านปากทะเล อ.บ้านแหลม จ.เพชรบุรี
