TESY е един от водещите европейски производители на електрически бойлери, бойлери с индиректно загряване и електрически отоплителни уреди. През последното десетилетие TESY демонстрира бързо развитие, като внедрява широка гама от продукти и патентовани технологични решения, които са в пълно съответствие със съвременните изисквания за енергийна ефективност и с тези, регулиращи опазването на околната среда. Компанията продължава своето развитие, като инвестира във въвеждане на найактуалните на пазара технологии, разширява производството си и разработва нови продукти.

От октомври 2017 г. TESY е официален член на EHPA (Европейската асоциация за термопомпи), асоциация, която има за цел да предостави техническа и финансова подкрепа на европейски, национални и местни власти по въпроси, свързани със законодателството, нормативната и енергийната ефективност. TESY е и член на Европейската техническа комисия, която работи директно върху разработването на европейски разпоредби по отношение на енергийната ефективност. За тази цел извършваме лабораторни тестове и анализи на електрически водонагреватели, за да проверим и валидираме методологията, описана в европейските нормативни разпоредби.

МИСИЯ

С посветени умове и сърца внасяме топлина в твоя живот.

ВИЗИЯ

Повишаваме стандартите в нашата индустрия, за да бъдем разпознати като глобален лидер в иновациите и създаването на модерни решения за топлина и комфорт.

Повече уют само с едно докосване.

ЦЕННОСТИ

ПЛАМ Нашият пламенен екип от професионалисти си поставя амбициозни цели. Чрез личен пример създаваме култура, която вдъхновява хората да дават всичко от себе си. Влагаме умове и сърца в това, което правим, и сме част от динамичната промяна.

ИНОВАЦИИ

Хората на TESY са отворени към иновациите, жадни за знания и вдъхновени да творят. Променяме статуквото, като използваме най-съвременните технологии за функционалност и впечатляващ дизайн.

ДОВЕРИЕ Споделената визия за откритост и почтеност е в основата на дългосрочните партньорства на TESY. От уважение към личността предлагаме надеждни продукти и качествено обслужване. Водени сме от готовност за съдействие, лоялност и доверие.

TESY се ангажира да интегрира корпоративната социална отговорност във всички свои бизнес политики и практики, като по този начин минимизира неблагоприятното въздействие върху околната среда по време на производство.

Ние се стремим да подобряваме установените процеси, като стриктно спазваме всички екологични разпоредби за опазване на околната среда.

Поради това, че фокусът ни е поставен върху ефективността, нашите уреди могат да използват алтернативни източници на електроенергия.

от отпадъците на TESY се предават за рециклиране и/или регенерация.

Чрез предаване на хартия за рециклиране TESY годишно спестява:

Чрез предаване на стомана за рециклиране TESY всяка година спестява:

електроенергия електроенергия

92%

Чрез предаване на пластмасови материали за рециклиране TESY годишно спестява:

електроенергия

от опаковките на доставените химически вещества и разтворители, използвани в производството, са опаковки за многократна употреба.

TESY произвежда уреди, които могат да бъдат свързани с алтернативни източници на енергия.

обшивка в определени гами продукти. Полистиреновата обшивка запазва формата си и осигурява естетична външност през целия жизнен цикъл на продукта.

Иновации

НОВА ИЗОЛАЦИОННА ТЕХНОЛОГИЯ

INSU PRO е нова, специално разработена технология за високоефективна изолация при PROFI Line продуктите с обем от 800 l – 2000 l (по заявка)

ОСНОВНИ ПРЕДИМСТВА:

Високоефективна изолация, осигуряваща ниски топлинни загуби. Екологични материали (100% рециклируеми, продуктите са произведени от 70% рециклирани материали). Система за затваряне чрез цип, която позволява лесно демонтиране на изолацията.

Страница 4

Страница 5

Страница 6

Страница 8

Страница 10

Страница 12

Страница 18

Страница 26

Страница 48

Страница 52

Страница 56

Страница 62

Страница 76

Страница 84

Страница 92

Страница 96

Страница 99

За TESY

Мисия, Визия, Ценности Корпоративна социална отговорност Иновации Съдържание

Термодинамични бойлери AquaThermica

Бойлери за битова гореща вода за термопомпени системи с един и два топлообменника

Бойлери за битова гореща вода без топлообменници, с един или два топлообменника

Бойлери за битова гореща вода с два паралелни/интегрирани топлообменника

Емайлирани и неемайлирани буферни съдове за термопомпени системи

Емайлирани и неемайлирани буферни съдове серия "Анти конденз" за термопомпени системи

Буферни съдове без топлообменници, с един и два топлообменника

Комбинирани буферни съдове с хигиенен топлообменник от неръждаема стомана

Комбинирани буферни съдове с вградени емайлирани бойлери за битова гореща вода (вградени един в друг съдове)

Слънчеви системи Аксесоари слънчеви системи Аксесоари бойлери и буферни съдове

Символи на TESY

TESY използва различни пиктограми за акцентиране върху основните ползи от продукта

Нова изолационна технология

INSU PRO

ERV

modulation

Електронен стъпков мотор за прецизно балансиран цикъл на хладилния агент

3 Bar

Възобновяема енергия

Енергийна ефективност A, клас A+

Ниски емисии на CO₂

Свързаност със соларни и фотоволтаични панели

+ 43˚C

Работен температурен диапазон – от -10 до +43ºC -10˚C

8 Bar

3 Bar

номинално налягане

8 Bar

номинално налягане

75%

Up to savings

65˚C DHW

LCD

До 75% намалена консумация на електроенергия

6 Bar

65ºC битова гореща вода само с термопомпа

10 Bar

Лесен за ползване LCD дисплей

6 Bar

10 Bar

ТЕРМОДИНАМИЧНИ БОЙЛЕРИ AQUATHERMICA

Сканирайте този код, за да гледате видеоклип за продукта на TESY:

ТЕРМОДИНАМИЧНИ БОЙЛЕРИ -

Термодинамичен бойлер тип “въздух-вода” за производство на битова гореща вода.

Гамата AquaThermica включва модели с обем от 200 л и 260 л със и без топлообменник.

Предимства:

Природосъобразен продукт с възможност за работа с възобновяеми източници на енергия, което допринася за чиста

околна среда, чрез значително намаляване на емисиите на CO21

Най-висок клас на енергийна ефективност в тази категория A+, съгласно ErP регулациите.

Работа в широк температурен диапазон на входящия въздух от -10°С до +43°С.

Загряване на водата до 65°C само чрез термопомпения агрегат.

Вграден електрически нагревател за по-бързо загряване и достигане на температура от 75°С.

Висока ефективност2, благодарение на електронен разширителен клапан със стъпков мотор за прецизно балансиран цикъл на хладилния агент.

До 75% намалена консумация на електроенергия 3

Възможност за свързване с други източници на възобновяема енергия, като фотоволтаични и соларни системи или котли. Програмируем модул и удобен за управление контролен панел.

Функция "Антилегионела"

Система за самодиагностициране.

1 – Съгласно Европейски пазарен и статистически доклад относно термопомпите за 2018 г. на Европейската асоциация за термопомпи 2 – AquaThermica попада в енергиен клас А+ 3 – В сравнение с продукт с марка TESY от семейството на MaxEau, модел GCV 200 56 20 D06 SRC Енергиен клас C

Технически параметри на уреда

Клас на енергийна ефективност на уреда Умерени климатични условия

параметри Захранващо напрежение (Честота)

/ N / 230 (50) Степен на защита

Максимална консумация на термопомпата

+ 1.5 (ел. нагревател) = 2.163 Средна консумирана мощност от термопомпата при загряване Съгласно EN16147:2017

0,43 0,466 0,466 Мощност на ел. нагревателя

1,5 Максимален ток A 3.1 + 6.5 (ел. нагревател) = 9.6 Необходима защита от претоварване A 16А; Т предпазител / 16А автоматичен превключвател, характеристика С Вътрешна температурна защита Защитен термостат с ръчно възтановяване Условия на работа

Мин. ÷ макс. работна температура на входящият въздух на термопомпата (90% отн. влажност)

Мин. ÷ макс. температура на помещението за монтаж

Работна температура

Максимална температура на загряване на водата

Общо описание на уреда

Компресор / Защита на компресора

Ротационен / Термичен предпазител с автоматично възтановяване Термодинамична защита по налягане Автоматичен пресостат за [високо/ниско налягане 2.5/0.1MPa] Вентилатор Центробежен Номинален обем на въздушния поток m 3/h 314 Максимално разполагаемо налягане Pa 98 Защита на мотора Вътрешен термичен предпазител с автоматично възтановяване Кондензатор Алуминиева тръба; външно навита, без контакт с водата Автоматичен анти-Легионела цикъл Да Размразяване

HW Изход гореща вода G 1" G 1" G 1" G 1"

IS Вход топлообмненник G 1" - G 1" -

OS Изход топлообменник G 1" - G 1"R Рециркулация G ¾" G ¾" G ¾" G ¾"

TS Термопокет* ниво 1 G ½" - G ½" -

EE Отвор за ел. нагревател G 1½" G 1½" G 1½" G 1½"

CD Източване на конденз G ¾" G ¾" G ¾" G ¾"

ThS Защитен термостат

MA Mg анод G 1 ¼” G 1 ¼” G 1 ¼” G 1 ¼”

*Отвор за температурен сензор Обозначения на резбите съгласно EN ISO 228-1!

Термодинамични бойлери |

AquaThermica | Схеми за

СВЪРЗВАНЕ КЪМ ФОТОВОЛТАИЧЕН ПАНЕЛ

Фотоволтаичен панел

Контролер

Инвертор

Рециркулация

свързване

СВЪРЗВАНЕ КЪМ ФОТОВОЛТАИЧЕН И СОЛАРЕН ПАНЕЛ

Фотоволтаичен панел

Контролер

Инвертор

Соларен панел

Рециркулация

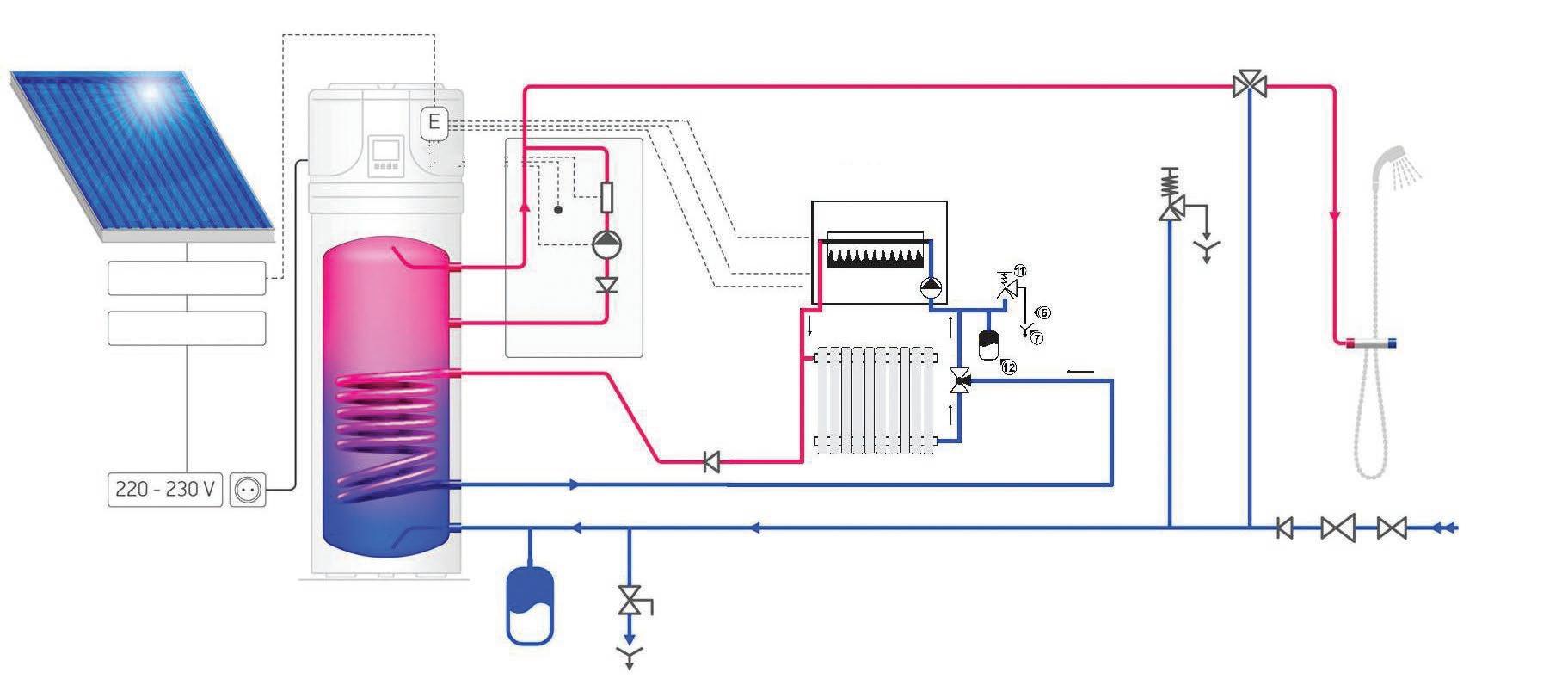

СВЪРЗВАНЕ КЪМ ФОТОВОЛТАИЧЕН ПАНЕЛ И КОТЕЛ

Фотоволтаичен панел

Контролер

Инвертор

Рециркулация

Котел

Термодинамични бойлери

AquaThermica | Принцип на работа и монтаж

ИНСТАЛАЦИЯ НА

Изходящ (студен)

въздух

Топъл газ

Изпарител

Водосъдържател

Компресор

Горещ газ

Входящ въздух (отвън)

Студена течност

Електронен разширителен клапан

Изход на горещата вода

Топла течност

Кондензатор

Вход на студената вода

ВЪЗХДУХОВОДНАТА СИСТЕМА Приложение за охлаждане и изсушаване на помещения

Air outlet duct only Dual duct connection Air outlet duct only Dual duct connection Air outlet duct only Dual duct connection Air outlet duct only Dual duct connection

два въздуховода отвеждащ въздуховод

Air outlet duct only Dual duct connection

Примерна инсталация през лятото

Примерна инсталация за охлаждане и изсушаване на помещения

Примерна инсталация през зимата

БОЙЛЕРИ ЗА БИТОВА ГОРЕЩА ВОДА ЗА ТЕРМОПОМПЕНИ СИСТЕМИ

ПРЕДИМСТВА

БОЙЛЕРИ ЗА БИТОВА ГОРЕЩА ВОДА

ЗА ТЕРМОПОМПЕНИ СИСТЕМИ

Подовостоящи емайлирани бойлери за производство на битова гореща вода, с двойни топлообменници с вътрешен колектор и голяма площ, подходящи за използване с нискотемпературни топлоизточници. Тази продуктова гама е специално разработена за термопомпени системи.

Гамата включва модели:

от 200 l до 1000 l с два двойни топлообменника с голяма площ (долен соларен топлообменник)

от 160 l до 500 l с един двоен топлообменник с голяма площ

Предимства:

Топлообменници с големи повърхности за свързване към термопомпени системи или кондензни газови котли.

Подходящ за работа с нискотемпературни топлоизточници.

Намалено хидравлично съпротивление (пад на налягането) на топлообменника при по-голям диаметър на входа и изхода на 1½”.

Висококачествено емайлово покритие CrystalTech PRO и два магнезиеви анода, които защитават цялата вътрешна повърхност на водосъдържателя за по-дълъг експлоатационен живот на продукта. Моделите до 500 l са изолирани с високоефективна полиуретанова изолация.

Високоефективна INSU PRO изолация за моделите 800 L и 1000 L (по заявка)

Бойлери за битова гореща вода за термопомпени системи | с два двойни топлообменника с голяма площ | от 200 L до 500 L

V40 – количество топла вода с температура най-малко 40°C, при температура на флуида 80⁰ в топлообменник (S1)

Време за повторно нагряване 10 – 60°C с топлообменник (S1) / при дебит и температура на флуида 80⁰ min/(l/min)

Мощност Р на топлообменник (S2) / при дебит и температура на флуида 80⁰

V40 – количество топла вода с температура най-малко 40°C, при температура на

флуида 80⁰ в топлообменник (S2)

Време за повторно нагряване 10 – 60°C с топлообменник (S2) / при дебит и температура на флуида 80⁰

Мощност Р на топлообменник (S1) / при дебит и температура на флуида

Време за повторно нагряване 10 – 60°C с топлообменник (S1) / при дебит и температура на флуида 55⁰

Време за повторно нагряване 10 – 60°C с топлообменник (S1) / при дебит и температура на флуида 55⁰

Мощност Р на топлообменник (S1) / при дебит и температура на флуида 55⁰ kW/(l/min)

V40 - количество топла вода с температура най-малко 40°C, при температура на флуида 55⁰ в топлообменник (S1)

Време за повторно нагряване 10 – 60°C с топлообменник (S2) / при дебит и температура на флуида 55⁰

Пад на налягането в топлоообменника / при дебит m3/h -

Пад на налягането в топлоообменника / при дебит m3/h - (S2)

** 10℃ - температура на студената вода, 60℃ – температура на топлата вода (битова вода)

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

326 459 729.4

Бойлери за битова гореща вода за термопомпени системи | с

двойни топлообменника с голяма площ | от 200 L до 500 L

ЗА ВСИЧКИ МОДЕЛИ

CW вход за студена вода G 1"

HW изход за топла вода G 1"

IS1 вход на топлообменника G 1 ½"

IS2 вход на топлообменника G 1 ½"

OS1 изход на топлообменника G 1 ½"

OS2 изход на топлообменника G 1 ½"

R рециркулация G ¾"

T термометър Ø14x1.5

TR муфа за терморегулатор G ½"

TS1 джоб за термосензор, ниво 1 G ½"

TS2 джоб за термосензор, ниво 2 G ½"

TS3 джоб за термосензор, ниво 3 G ½"

EE муфа за електрически елемент G 1½"

MA1 магнезиев анод 1 G ¾”

MA2 магнезиев анод 2 G 1½”

TS3 не се предлага при 200-l моделел Обозначения на резбите съгласно EN ISO 228-1!

MA2

MA1

Бойлери за битова гореща вода за термопомпени системи | с два двойни топлообменника с голяма площ | от 800 L до 1000 L

,

80°

V40 – подава се топла вода с температура най-малко 40°C (S1), намотка 80° L 1330.7 1354.7

Време за повторно нагряване 10 – 60°C, дебит на първичната страна (S1), намотка 80° min/(l/min) 51.05/(100)

49.81/(100)

Време за повторно нагряване 10 – 50°C на първичната страна (S1), намотка 80° kW/(l/min) 75.6/(100) 104/(100)

V40 – подава се топла вода с температура най-малко 40°C (S2), намотка 80° L 703.6 784.6

Време за повторно нагряване 10 – 50°C на първичната страна (S1), намотка 80° min/(l/min) 17.98/(100) 17.7/(100)

Мощност Р на топлообменник (S1) / при дебит и температура на флуида 80⁰ ,

V40 – подава се топла вода с температура най-малко 40°C (S1), намотка55° L 1043.5

V40 – подава се топла вода с температура най-малко 40°C (S1), намотка 55° min/(l/min)

Време за повторно нагряване 10 – 50°C на първичната страна (S1), намотка 55° kW/(l/min) 25.1/(50) 28.0/(50)

V40 – подава се топла вода с температура най-малко 40°C (S2), намотка 55° L 526.4

Време за повторно нагряване 10 – 50°C на първичната страна (S2), намотка 55° min/(l/min) 43.51/(50) 53.26/(50)

Пад на налягането в топлоообменника / при дебит m3/h - (S1)

Пад на налягането в топлоообменника / при дебит m3/h - (S2)

** 10℃ – температура на студената вода, 60℃ – температура на топлата вода (битова вода) Високоефективна INSU PRO изолация за моделите 800 L и 1000 L (по заявка)

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Бойлери за битова гореща вода за термопомпени системи | с два двойни топлообменника с голяма

площ | от 800 L до 1000 L

сечение A-A

MA1

AV

MA2

ЗА ВСИЧКИ МОДЕЛИ

CW вход за студена вода G 1½"

HW изход за топла вода G 1½"

IS1 вход на топлообменника G 1 ½"

IS2 вход на топлообменника G 1 ½"

OS1 изход на топлообменника G 1 ½"

OS2 изход на топлообменника G 1 ½"

R рециркулация G ¾"

T термометър Ø14x1.5

TR муфа за терморегулатор G ½"

TS1 джоб за термосензор, ниво 1 G ½"

TS2 джоб за термосензор, ниво 2 G ½"

TS3 джоб за термосензор, ниво 3 G ½"

AV обезвъздушаване G ¾”

EE муфа за електрически елемент G 1½"

MA1 магнезиев анод 1 G1¼”

MA2 магнезиев анод 2 G 1¼”

Обозначения на резбите съгласно EN ISO 228-1!

Размери

Бойлери за битова гореща вода за термопомпени системи |

с

един двоен

топлообменник с голяма площ | от 160 L до 500 L

– количество топла вода с температура най-малко 40°C, при температура на флуида 80⁰ в топлообменник

Време за повторно нагряване 10 – 60°C с топлообменник (S1) / при дебит и температура на флуида 80⁰

Мощност Р на топлообменник (S1) / при дебит и температура на флуида 55⁰

V40 - количество топла вода с температура най-малко 40°C, при температура на флуида 55⁰ в топлообменник (S1)

Време за повторно нагряване 10 – 60°C с топлообменник (S1)

дебит и температура на флуида 55⁰

Пад на налягането в топлоообменника / при дебит m3/h - (S1)

** 10℃ - температура на студената вода, 60℃ – температура на топлата вода (битова вода)

Бойлери за битова гореща вода за термопомпени системи |

с

един

двоен

топлообменник с голяма площ | от 160 L до 500 L

MA2

CW вход за студена вода G 1" G 1"

HW изход за топла вода G 1" G 1"

IS1 вход на топлообменника G 1" G 1 ½"

OS1 изход на топлообменника G 1" G 1 ½"

R рециркулация G ¾" G ¾"

T термометър Ø14x1.5 Ø14x1.5

TR муфа за терморегулатор G ½" G ½"

TS1 джоб за термосензор, ниво 1 G ½" G ½"

TS2 джоб за термосензор, ниво 2 G ½" G ½"

TS3 джоб за термосензор, ниво 3 G ½" G ½"

EE муфа за електрически елемент G 1½" G 1½"

MA1 магнезиев анод 1 G ¾” G ¾”

MA2 магнезиев анод 2 G1½” G1½”

TS3 не се предлага при 200-l моделел Обозначения на резбите съгласно EN ISO 228-1!

БОЙЛЕРИ ЗА БИТОВА ГОРЕЩА ВОДА

БЕЗ ТОПЛООБМЕННИК, С ЕДИН ИЛИ ДВА ТОПЛООБМЕННИКА

ПРЕДИМСТВА

БОЙЛЕРИ ЗА БИТОВА ГОРЕЩА

ВОДА С ВИСОКА ЕФЕКТИВНОСТ

Широка гама подовостоящи емайлирани бойлери за производство на битова гореща вода.

Гамата включва модели от 160 L до 2000 L в клас на енергийна ефективност A, B или C:

с два топлообменника с един топлообменник без топлообменник с два входа и два изхода

Предимства:

Устойчиво емайлирано покритие на водосъдържателя за дълъг експлоатационен живот.

Високоефективна изолация от полиуретанова пяна при моделите до 500 L. INSU PRO изолация, по заявка за моделите до 2000 L.

Два или три магнезиеви анодни протектора в горната и долната част Термоиндикатор

Сервизен отвор за лесна проверка и поддръжка

Опция за монтаж на нагреватели

Джоб за монтаж на терморегулатор

Джоб за монтаж на термосонда

Бойлери за битова гореща вода енергиен клас A | с два топлообменника | 200 L и 300 L

Р на топлообменник (S1) / при дебит и температура на флуида

V40 – количество топла вода с температура най-малко 40°C, при температура

V40 – количество топла вода с температура най-малко 40°C, при температура на флуида 80⁰ в топлообменник

Време за повторно нагряване 10 – 60°C с топлообменник (S1) / при дебит и

температура на флуида 80⁰

Време за повторно нагряване 10 – 60°C с топлообменник (S2) / при дебит и

температура на флуида 80⁰

Пад на налягането в топлоообменника / при дебит m3/h -

Пад на налягането в топлоообменника / при дебит m3/h -

*

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Бойлери за битова гореща вода енергиен клас A | с два топлообменника | 200 L и 300 L

ЗА ВСИЧКИ МОДЕЛИ

CW вход за студена вода G 1"

HW изход за топла вода G 1"

IS1 вход на топлообменника G 1"

IS2 вход на топлообменника G 1"

OS1 изход на топлообменника G 1"

OS2 изход на топлообменника G 1"

R рециркулация G ¾"

T термометър Ø 14 x 1.5

TR муфа за терморегулатор G ½"

TS1 джоб за термосензор, ниво 1 G ½"

TS2 джоб за термосензор, ниво 2 G ½"

EE муфа за електрически елемент G 1½"

МА1 Магнезиев анод 1 G ¾”

МА2 Магнезиев анод 2 G1½”

Обозначения на резбите съгласно EN ISO 228-1!

TS1,

Бойлери за битова гореща вода енергиен клас A | с един топлообменник | 200 L и 300 L

V40 – количество топла вода с температура най-малко 40°C, при температура на флуида 80⁰ в топлообменник (S1)

kW / (L/min)

Време за повторно нагряване 10 – 60°C с топлообменник (S1) / при дебит и температура на флуида 80⁰ min / (L/min)

Пад на налягането в топлоообменника / при дебит m3/h - (S1)

/ (L/min)

/ (20.8)

/ (20.8)

/ (20.8)

/ (25.0)

/ (25.0)

/ (25.0)

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Бойлери за битова гореща вода енергиен клас A | с един топлообменник | 200 L и 300 L

section B-B

ЗА ВСИЧКИ МОДЕЛИ

CW вход за студена вода G 1"

HW изход за топла вода G 1"

IS1 вход на топлообменника G 1"

OS1 изход на топлообменника G 1"

R рециркулация G ¾"

T термометър Ø 14 x 1.5

TR муфа за терморегулатор G ½"

TS джоб за термосензор, ниво 1 G ½"

EE муфа за електрически елемент G 1½"

МА1 Магнезиев анод 1 G ¾”

МА2 Магнезиев анод 2 G1½”

Обозначения на резбите съгласно EN ISO 228-1!

Бойлери за битова гореща вода енергиен клас A | без топлообменници | 200 L и 300 L

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Бойлери за битова гореща вода енергиен клас A | без топлообменници | 200 L и 300 L

ЗА ВСИЧКИ МОДЕЛИ

CW вход за студена вода G 1"

HW изход за топла вода G 1"

R рециркулация G ¾"

T термометър Ø 14 x 1.5

TR муфа за терморегулатор G ½"

TS1 джоб за термосензор, ниво 1 G ½"

TS2 джоб за термосензор, ниво 2 G ½"

TS3 джоб за термосензор, ниво 3 G ½"

EE муфа за електрически елемент G 1½"

МА1 Магнезиев анод 1 G ¾”

МА2 Магнезиев анод 2 G1½”

Обозначения на резбите съгласно EN ISO 228-1!

Бойлери за битова гореща вода енергиен клас B и C | с два топлообменника | от 160 L до 500 L

Мощност Р на топлообменник (S1) / при дебит и температура на флуида 80⁰

V40 – количество топла вода с температура най-малко 40°C, при температура на флуида 80⁰ в топлообменник (S1)

V40 – количество топла вода с температура най-малко 40°C, при температура на флуида 80⁰ в топлообменник (S2)

Време за повторно нагряване 10 – 60°C с топлообменник (S1) / при дебит и температура на флуида 80⁰

Време за повторно нагряване 10 – 60°C с топлообменник (S2) / при дебит и температура на флуида 80⁰

Пад на налягането в топлоообменника / при дебит m3/h

Пад на налягането в топлоообменника / при дебит

* входяща температура на топлоносителя (S1/S2) 80℃

** 10℃ - температура на студената вода, 60℃

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Бойлери за битова гореща вода енергиен клас B и C |

с два топлообменника | от 160 L до 500 L

ЗА ВСИЧКИ МОДЕЛИ

CW вход за студена вода G 1"

HW изход за топла вода G 1"

IS1 вход на топлообменника G 1"

IS2 вход на топлообменника G 1"

OS1 изход на топлообменника G 1"

OS2 изход на топлообменника G 1"

R рециркулация G ¾"

T термометър Ø 14 x 1.5

TR муфа за терморегулатор G ½"

TS1 джоб за термосензор, ниво 1 G ½"

TS2 джоб за термосензор, ниво 2 G ½"

EE муфа за електрически елемент G 1½"

МА1 Магнезиев анод 1 G ¾”

МА2 Магнезиев анод 2 G1½”

Обозначения на резбите съгласно EN ISO 228-1!

Бойлери за битова гореща вода енергиен клас B и C | с два топлообменника | от 800 L до 2000 L

V40 – количество топла вода с температура най-малко 40°C, при температура на флуида 80⁰ в топлообменник (S1)

V40 – количество топла вода с температура най-малко 40°C, при температура на флуида 80⁰ в топлообменник (S2)

Време за повторно нагряване 10 – 60°C с топлообменник (S1) / при дебит и температура на флуида

Време за повторно нагряване 10 – 60°C с топлообменник (S2) / при дебит и температура на флуида 80⁰

Пад на налягането в топлоообменника / при дебит

Спад на налягането в намотката при дебит (S2)

входяща температура на топлопреносната течност (S1/S2) 80℃

** 10℃ - температура на студената вода, 60℃ – температура на топлата вода (битова вода) Високоефективна INSU PRO изолация за моделите 800 L и 2000 L (по заявка)

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

T

EE

CW вход за студена вода G 1½"B G 2"B

HW изход за топла вода G 1½"B G 2"B

Ø274

section A-A

Ø176

AV A A 25°

h e

MA1 MA2 MA3

d

a f m

Ø D Ø C i n

HW IS2 TS2 R OS2 IS1 TS1 OS1 CW

IS1 вход на топлообменника G 1½"B G 1½"B

IS2 вход на топлообменника G 1"B G 1½"B

OS1 изход на топлообменника G 1½"B G 1½"B

OS2 изход на топлообменника G 1"B G 1½"B

R рециркулация G ¾" G 1½"

T термометър Ø 14 x 1.5 Ø 14 x 1.5

b g

m k 0

TS1, TS2

TR муфа за терморегулатор G ½" G ½"

TS1 джоб за термосензор, ниво 1 G ½" G ½"

TS2 джоб за термосензор, ниво 2 G ½" G ½"

EE муфа за електрически елемент G 1½" G 1½"

AV Обезвъздушаване G ¾" G ¾"

МА1 магнезиев анод 1 G1¼” G 1¼”

МА2 магнезиев анод 2 G 1¼” G1¼”

МА3 магнезиев анод 3 - G1¼”

Бойлери за битова гореща вода енергиен клас B и C | с един топлообменник | от 160 L до 500 L

V40 – количество топла вода с температура най-малко 40°C, при температура на флуида 80⁰ в топлообменник (S1) L 203 345.8 435.3 596.7 684.6

Време за повторно нагряване 10 – 60°C с топлообменник (S1) / при дебит и температура на флуида 80⁰

Пад на налягането в топлоообменника / при дебит m3/h -

входяща температура на топлопреносната течност (S1/S2) 80℃

** 10℃ - температура на студената вода, 60℃ – температура на топлата вода (битова вода)

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Бойлери за битова гореща вода енергиен клас B и C | с един топлообменник | от 160 L до 500 L

ЗА ВСИЧКИ МОДЕЛИ

CW вход за студена вода G 1"

HW изход за топла вода G 1"

IS1 вход на топлообменника G 1"

OS1 изход на топлообменника G 1"

R рециркулация G ¾"

T термометър Ø 14 x 1.5

TR муфа за терморегулатор G ½"

TS джоб за термосензор, ниво 1 G ½"

EE муфа за електрически елемент G 1½"

МА1 Магнезиев анод 1 G ¾”

МА2 Магнезиев анод 2 G1½”

Обозначения на резбите съгласно EN ISO 228-1!

Бойлери за битова гореща вода енергиен клас B и C | с един топлообменник | от 800 L до 2000 L

V40 – количество топла вода с температура най-малко 40°C, при температура на флуида 80⁰ в топлообменник

за повторно нагряване 10 – 60°C с топлообменник (S1) / при дебит и температура на флуида 80⁰

Пад на налягането в топлоообменника / при дебит m3/h - (S1)

* входяща температура на топлоносителя (S1/S2) 80℃

** 10℃ - температура на студената вода, 60℃ – температура на топлата вода (битова вода) Високоефективна INSU PRO изолация за моделите 800 L и 2000 L (по заявка)

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Бойлери

MA3

CW

HW

IS1 вход на топлообменника

OS1 изход на топлообменника

R рециркулация

T термометър Ø 14 x 1.5 Ø 14 x 1.5

TR муфа за терморегулатор G ½" G ½"

TS джоб за термосензор, ниво 1 G ½" G ½"

EE муфа за електрически елемент G 1½" G 1½"

МА1 Магнезиев анод 1 G1¼” G 1¼”

МА2 Магнезиев анод 2 G 1¼” G1¼” МА3 Магнезиев анод 3 - G1¼”

Обозначения на резбите съгласно EN ISO 228-1!

Бойлери за битова гореща вода енергиен клас B и C | без топлообменници, с 2 входа и 2 изхода | от 200 L до 500 L

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Бойлери за битова гореща вода енергиен клас B и C | без топлообменници, с 2 входа и 2 изхода | от 200 L до 500 L

ЗА ВСИЧКИ МОДЕЛИ

R рециркулация G ¾"

T термометър Ø14x1.5

TR муфа за терморегулатор G ½"

TS1 джоб за термосензор, ниво 1 G ½"

TS2 джоб за термосензор, ниво 2 G ½"

TS3 джоб за термосензор, ниво 3 G ½"

EE муфа за електрически елемент G 1½"

L1 Ниво 1 G 1"

L2 Ниво 2 G 1"

MA1 Магнезиев анод 1 G ¾"

MA2 Магнезиев анод 2 G 1½"

Бойлери за битова гореща вода |

без топлообменници, с 2 входа и 2 изхода | от 800L до 1000 L

Високоефективна INSU PRO изолация за моделите 800 L и 2000 L (по заявка)

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Бойлери за битова гореща вода |

без топлообменници, с 2 входа и 2 изхода | от 800L до 1000 L

ЗА ВСИЧКИ МОДЕЛИ

R рециркулация G ¾"

T термометър Ø 14 x 1.5

TR муфа за терморегулатор G ½"

TS1-2-3 джоб за термосензор, нива 1-2-3 G ½"

EE муфа за електрически елемент G 1½"

AV Обезвъздушаване G ¾"

L1-2 нива 1-2 G 1½"B

МА1 Магнезиев анод 1 G1¼”

МА2 Магнезиев анод 2 G 1¼”

Обозначения на резбите съгласно EN ISO 228-1!

Бойлери за битова гореща вода |

без топлообменници, с 2 входа и 2 изхода | от 1500 L до 2000 L

ИНСТАЛАЦИОННА СХЕМА

Бойлери за битова гореща вода |

без топлообменници, с 2 входа и 2 изхода | от 1500 L до 2000 L

ЗА ВСИЧКИ МОДЕЛИ R рециркулация G 1½"

термометър

TR муфа за терморегулатор G ½"

TS12-3 джоб за термосензор, нива 1-2-3 G ½"

EE муфа за електрически елемент G 1½"

AV Обезвъздушаване G ¾"

L1-2 нива 1-2 G 2"B

МА1 Магнезиев анод 1 G1¼”

МА2 Магнезиев анод 2 G1¼”

МА3 Магнезиев анод 3 G1¼”

Обозначения на резбите съгласно EN ISO 228-1! 90°

БОЙЛЕРИ ЗА БИТОВА ГОРЕЩА ВОДА

С

ДВА ПАРАЛЕЛНИ / ИНТЕГРИРАНИ ТОПЛООБМЕННИКА

БОЙЛЕРИ ЗА БИТОВА

ГОРЕЩА ВОДА ЗА СЛЪНЧЕВИ И КОТЕЛНИ СИСТЕМИ

Подовостоящи емайлирани бойлери с два парлални/интегрирани топлообменника със сходна площ, позволяващи свързване към два топлоизточника и ефективно загряване на пълния обем вода във водосъдържателя.

Гамата включва модели с капацитет от 200, 300, 400 и 500 литра.

Предимства:

Ефективно загряване на пълния обем вода с два паралелни/интегрирани топлообменника с голяма площ Високоефективна изолация от полиуретанова пяна без съдържание на хлорофлуоровъглероди, която свежда до минимум загубите на топлина.

CrystalTech PRO: висококачествено емайлово покритие за по-дълъг експлоатационен живот. Два анодни протектора за допълнителна антикорозионна защита на водосъдържателя Възможност за монтиране на електрически нагревателни елементи с различна мощност Сервизен отвор за лесно почистване и поддръжка

Бойлери за битова гореща вода от енергиен клас B и C |

Мощност Р на топлообменник (S1) / при дебит и температура на флуида 80⁰ kW / (L/min) 20.3 / (20.8)

Мощност Р на топлообменник (S1) / при дебит и температура на флуида 80⁰ kW / (L/min)

Мощност Р на топлообменници (S1+S2) / при дебит и температура на

V40 – количество топла вода с температура най-малко 40°C, при температура на флуида 80⁰ в топлообменник (S1)

V40 – количество топла вода с температура най-малко 40°C, при температура на флуида 80⁰ в топлообменник

топла вода с температура най-малко 40°C, при температура на флуида 80⁰ в топлообменници (S1+S2)

Време за повторно нагряване 10 – 60°C с топлообменник (S1) / при дебит и температура на флуида 80⁰

Време за повторно нагряване 10 – 60°C с топлообменник (S2) / при дебит и

температура на флуида 80⁰

Време за повторно нагряване 10 – 60°C с топлообменници (S1+S2) / при дебит и

температура на флуида 80⁰

Пад на налягането в топлоообменника / при дебит

Пад на налягането в топлоообменника / при дебит

Пад на налягането в топлоообменниците / при дебит

входяща температура на топлопреносната течност (S1/S2) 80℃

** 10℃ - температура на студената вода, 60℃ – температура на топлата вода (битова вода)

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

/ (25.0)

/ (29.2)

/ (29.2)

/ (20.8)

/ (25.0)

/ (29.2)

/ (29.2)

Бойлери за битова гореща вода от енергиен клас B и C | с два паралелни /интегрирани топлообменника

| от 200 L до 500 L

ЗА ВСИЧКИ МОДЕЛИ

CW вход за студена вода G1"

HW изход за топла вода G1"

IS1 вход на топлообменника G1"

IS2 вход на топлообменника G1"

OS1 изход на топлообменника G1"

OS2 изход на топлообменника G1"

R рециркулация G ¾"

T термометър Ø 14 x 1.5

TR муфа за терморегулатор G ½"

TS1 джоб за термосензор, ниво 1 G ½"

TS2 джоб за термосензор, ниво 2 G ½"

TS3 джоб за термосензор, ниво 3 G ½"

МА1 Магнезиев анод 1 G ¾”

МА2 Магнезиев анод 2 G1½”

Обозначения на резбите съгласно EN ISO 228-1!

section B-B

section

section A-A

MA1

MA2

ЕМАЙЛИРАНИ И НЕЕМАЙЛИРАНИ

БУФЕРНИ СЪДОВЕ

ЗА ТЕРМОПОМПЕНИ СИСТЕМИ

ПРЕДИМСТВА

ЕМАЙЛИРАНИ И НЕЕМАЙЛИРАНИ БУФЕРНИ СЪДОВЕ

ЗА ТЕРМОПОМПЕНИ СИСТЕМИ

Гамата включва модели с капацитет 50 L и 80 L без топлообменник за стенен монтаж.

Предимства:

Специално разработени за термопомпени системи Висок енергиен клас В Изолация от висококачествен полиуретан PU с дебелина 50 мм за минимални енергийни загуби Оптимална работа в режим отопление и охлаждане 4 входа и 4 изхода с размери 1.1/4" осигуряващи висок дебит Допълнителни муфи за обезвъздушаване и източване

Емайлирани и неемайлирани буферни съдове за термопомпени системи | от 50 L до 80 L

СХЕМА

Емайлирани и неемайлирани буферни съдове за термопомпени системи |

от 50 L до 80 L

ЗА ВСИЧКИ МОДЕЛИ

AV Обезвъздушаване G ¾" D Източване G 1½"

L1-2-3-4 Нива 1, 2, 3, 4 G 1¼"

Обозначения на резбите съгласно EN ISO 228-1!

ЕМАЙЛИРАНИ И НЕЕМАЙЛИРАНИ БУФЕРНИ СЪДОВЕ СЕРИЯ "АНТИ КОНДЕНЗ" ЗА ТЕРМОПОМПЕНИ СИСТЕМИ

ПРЕДИМСТВА

БУФЕРНИ СЪДОВЕ СЕРИЯ "АНТИ-КОНДЕНЗ"

ЗА ТЕРМОПОМПЕНИ СИСТЕМИ

Буферни съдове, специално разработени за вграждане в термопомпени системи.

Гамата включва модели с капацитет 100 L, 160 L и 200 L без топлообменник за стенен или подов монтаж. Предимства:

Допълнителна изолация около всички муфи предотвратяваща образуването на конденз в режим охлаждане Висок енергиен клас А(100 l) и клас В (160-200 l) Оптимална работа в режим отопление и охлаждане

4 входа и 4 изхода с размер 1.1/2", осигуряващи висок дебит за емайлирани и неемайлирани буферни съдове от 100 до 200 L

3 входа и 3 изхода с размер 1.1/2" за емайлирани буферни съдове от 100 L Допълнителни муфи за обезвъздушаване и източване Стратификационни скоби на всички входове и изходи

2 джоба за термосензори (1 за 100-L модел)

Емайлирани

и неемайлирани

буферни съдове за термопомпени системи | без топлообменници | 100 L

модел:

Емайлирани и неемайлирани буферни съдове за термопомпени системи | без топлообменници | 100 L

TS1 джоб за термосензор, ниво 1 G ½" G ½"

AV Обезвъздушаване G ¾" G ¾"

D източване G ¾" G ¾"

L1 нива 1-2-3 G 1½" G 1½"

L4 ниво 4 - G 1½"

Обозначения на резбите съгласно EN ISO 228-1!

модел: EV 100 55 ACF PS

модел: V 100 55 ACF PS

Емайлирани и неемайлирани буферни съдове за термопомпени системи | без топлообменници | 160 L to 200 L

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Емайлирани и неемайлирани буферни съдове за термопомпени системи | без топлообменници | 160 L to 200 L

модели: EV - V 200 60 ACF PS

модели: EV - V 160 60 ACF PS

ВСИЧКИ МОДЕЛИ

TS1-2 джоб за термосензор, нива 1-2 G ½"

AV Обезвъздушаване G 1½" D източване G ¾" B

L1-2-3-4 нива 1-2-3-4 G 1½"

Обозначения на резбите съгласно EN ISO 228-1!

БУФЕРНИ СЪДОВЕ

БЕЗ ТОПЛООБМЕННИЦИ, С ЕДИН

И ДВА ТОПЛООБМЕННИКА

ПРЕДИМСТВА

БУФЕРНИ СЪДОВЕ ЗА ОТОПЛИТЕЛНИ

И ОХЛАДИТЕЛНИ СИСТЕМИ

Широка гама от буферни съдове за работа в затворени системи.

Гамата включва модели от 200 l до 2000 l без топлообменници, с един или два топлообменника: Предимства:

Буферен съд за съхранение с x 4 входа/изхода за различни приложения.

Четири позиции за монтаж на термосензор.

Високоефективна изолация от полиуретанова пяна без съдържание на хлорофлуоровъглероди за моделите от 200 l до 500 l Високоефективна INSU PRO изолация за моделите 800 L и 2000 L (по заявка)

Топлообменници с голяма повърхност.

Всички модели с изолация от твърда полиуретанова пяна са подходящи за приложение и в охладителни системи.

Буферни съдове |

с два топлообменника | от 400 L до 500 L

Буферни съдове |

с два топлообменника | от 400 L до 500 L

ЗА ВСИЧКИ МОДЕЛИ

IS1-2 вход на топлообменника G 1"

OS1-2 изход на топлообменника G 1"

TS1-2-3-4 джоб за термосензор, нива 1-2-3-4 G ½"

TSS1-2 джоб за термосензор за топлообменник G ½"

AV Обезвъздушаване G 1½"

D източване G ¾"

L1-2-3-4 нива 1-2-3-4

Обозначения на резбите съгласно EN ISO 228-1!

G 1½"

Буферни съдове | с два топлообменника | от 800 L до 2000 L

СХЕМА

Буферни съдове | с два топлообменника | от 800 L до 2000 L

IS1-2 вход на топлообменници G 1½" B

1½" B

OS1-2 изход на топлообменници G 1½" B G 1½" B

TS1-2-3-4 джоб за термосензор, нива G ½" G ½"

TSS1-2 джоб за термосензор за топлообменник 1 и 2 G ½" G ½"

AV Обезвъздушаване

Буферни съдове |

с един топлообменник | от 200 l до 500 L

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Буферни съдове |

с един топлообменник | от 200 l до 500 L

IS1 вход на топлообменника G 1" G 1"

OS1 изход на топлообменника G 1" G 1"

TS1-2-3-4 джоб за термосензор, нива 1-2-3-4 G ½"

TSS1 джоб за термосензор за топлообменник - G ½"

AV Обезвъздушаване G 1½" G 1½"

D източване G ¾" B G ¾" B

L1-2-3-4 нива 1-2-3-4 G 1½" G 1½"

Обозначения на резбите съгласно EN ISO 228-1!

Буферни съдове | с

един топлообменник

| от 800 L до 2000 L

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Буферни съдове | с един топлообменник | от 800 L до 2000 L

IS1 вход на топлообменника

OS1 изход на топлообменника

TS1-2-3-4 джоб за термосензор, нива 1-2-3-4 G ½"

TSS1 джоб за термосензор за топлообменник G ½" G ½"

AV Обезвъздушаване

L1-2-3-4 нива

Обозначения на резбите съгласно EN ISO 228-1!

Буферни съдове |

без топлообменник | от 200 L до 500 L

ИНСТАЛАЦИОННА СХЕМА

Буферни съдове | без топлообменник | от 200 L до 500 L

ЗА ВСИЧКИ МОДЕЛИ

TS1-2-3-4 джоб за термосензор, нива 1-2-3-4 G ½"

AV Обезвъздушаване G 1½"

D източване G ¾"

L1-2-3-4 нива 1-2-3-4 G 1½"

Обозначения на резбите съгласно EN ISO 228-1!

Буферни съдове |

без топлообменник | от 800 L до 2000 L

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Буферни съдове | без топлообменник | от 800 L до 2000 L

TS1-2-3-4 джоб за термосензор, нива 1-2-3-4

AV Обезвъздушаване G 1½"

L1-2-3-4 нива 1-2-3-4

Обозначения на резбите съгласно EN ISO 228-1!

КОМБИНИРАНИ БУФЕРНИ СЪДОВЕ

С ХИГИЕНЕН ТОПЛООБМЕННИК ОТ НЕРЪЖДАЕМА СТОМАНА

3 Bar

ПРЕДИМСТВА

КОМБИНИРАНИ БУФЕРНИ СЪДОВЕ ЗА ОТОПЛИТЕЛНИ СИСТЕМИ И ПРОИЗВОДСТВО НА БИТОВА ГОРЕЩА

ВОДА

хигиенна серпентина от неръждаема стомана и два топлообменника

хигиенна серпентина от неръждаема стомана и един топлообменник

хигиенна серпентина от неръждаема стомана

Гама от буферни съдове от 500 L до 1000 L, която включва модели с: Предимства:

Производство на битова гореща вода чрез хигиенен топлообменник от AISI 316L стомана.

10 bar максимално работно налягане на топлообменника за битова гореща вода.

95°C максимална работна температура на топлообменника за битова гореща вода.

4 входа за свързване към централна отоплителна система.

4 джоба за термосензор.

Високоефективна INSU PRO изолация за моделите 800 L и 1000 L (по заявка)

Комбинирани буферни съдове с хигиенен топлообменник от гофрирана

неръждаема стомана | с два топлообменника | от 800 L до 1000 L

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Комбинирани буферни съдове с хигиенен топлообменник от гофрирана неръждаема стомана | с два топлообменника | от 800 L до 1000 L

ЗА ВСИЧКИ МОДЕЛИ

CW вход за студена вода

B

HW изход за топла вода G 1¼" B

IS1-2 вход на топлообменника G 1½" B

OS1-2 изход на топлообменника G 1½" B

TS1-2-3-4 джоб за термосензор, нива 1-2-3-4 G ½"

EE муфа за електрически елемент G 1½"

AV Обезвъздушаване G 1½"

L1-2-3-4 нива 1-2-3-4 G 1½"

Обозначения на резбите съгласно EN ISO 228-1!

Комбинирани буферни съдове с хигиенен топлообменник от гофрирана

неръждаема стомана | с един топлообменник | от 500 L до 1000 L

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Комбинирани буферни съдове с хигиенен топлообменник от

гофрирана

неръждаема стомана | с един топлообменник | от 500 L до 1000 L

IS1

OS1 изход на топлообменника

TS1-2-3-4 джоб за термосензор, нива 1-2-3-4 G ½" G ½"

EE муфа за електрически елемент G 1½" G 1½"

AV отвор обезвъздушаване G 1½" G 1½"

L1-2-3-4 нива 1-2-3-4 G 1½" G 1½"

Обозначения на резбите съгласно EN ISO 228-1!

Комбинирани буферни съдове с хигиенен топлообменник от гофрирана

неръждаема стомана | от 500 L до 1000 L

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Комбинирани буферни съдове с хигиенен топлообменник от гофрирана

неръждаема стомана | от 500 L до 1000 L

TS1-2-3-4 джоб за термосензор, нива 1-2-3-4

EE муфа за електрически елемент

AV Обезвъздушаване G 1½" G ¾"

L1-2-3-4 нива 1-2-3-4 G 1½" G 1½"

Обозначения на резбите съгласно EN ISO 228-1!

КОМБИНИРАНИ БУФЕРНИ СЪДОВЕ

С ВГРАДЕНИ ЕМАЙЛИРАНИ БОЙЛЕРИ ЗА БИТОВА ГОРЕЩА ВОДА (ВГРАДЕНИ ЕДИН В ДРУГ ВОДОСЪДЪРЖАТЕЛИ) 10 Bar 3 Bar

ПРЕДИМСТВА

КОМБИНИРАНИ БУФЕРНИ СЪДОВЕ С ВГРАДЕНИ ЕМАЙЛИРАНИ БОЙЛЕРИ ЗА

БИТОВА ГОРЕЩА ВОДА

Комбинирани съдове вградени един в друг - буфер с обем от 600 L до 1500 L и вграден емайлиран бойлер за производство на битова гореща вода с обем от 150 L до 300 L:

с два топлообменника в буферния водосъдържател

с един топлообменник в буферния водосъдържател

без топлообменници

Предимства:

Устойчиво емайлирано покритие на вътрешния водосъдържател.

Високоефективна INSU PRO изолация за моделите 800 L и 1500 L (по заявка) Термоиндикатор

Сервизен отвор за лесна поддръжка.

Опция за монтаж на нагревателен елемент

Възможност за монтаж на терморегулатор Възможност за монтаж на термосонда

Топлообменници с голяма повърхност

Комбинирани буферни съдове с вградени емайлирани водосъдържатели

за битова гореща вода | с два топлообменника | от 600 L до 1500 L

INSU PRO изолация за моделите 800 L и 1500 L (по заявка)

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Комбинирани буферни съдове с вградени емайлирани водосъдържатели

за битова гореща вода | с два топлообменника | от 600 L до 1500 L

CW вход за студена вода G ½"

HW изход за топла вода G ½" B

IS1 вход на топлообменника G 1" G 1½" G 1½" B

IS2 вход на топлообменника G 1" G 1" G 1½" B

OS1 изход на топлообменника G 1" G 1½" G 1½" B

OS2 изход на топлообменника G 1" G 1" G 1½" B

Z рециркулация G 1½" B G 1½" B G 1½" B

T термометър Ø 14 x 1.5 Ø 14 x 1.5 Ø 14 x 1.5

TR муфа за терморегулатор G ½" G ½" G ½"

TS1-23-4 джоб за термосензор, нива 1-2-3-4 G ½" G ½" G ½"

TSS1-2 джоб за термосензор за топлообменник G ½" G ½" G ½"

EE муфа за електрически елемент G 1½" G 1½" G 1½"

AV Обезвъздушаване G ½" G ½" G ½" L1-2-3-4

1-2-3-4 G 1½" G 1½" G 2"

анод 1 М8 М8 М8

Комбинирани буферни съдове с вградени емайлирани водосъдържатели

за битова гореща вода | с един топлообменник | от 600 L до 1500 L

INSU PRO изолация за моделите

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Комбинирани буферни съдове с вградени емайлирани водосъдържатели

за битова

гореща вода | с един топлообменник | от 600 L до 1500 L

CW вход за студена вода

HW изход за топла вода

IS1 вход на топлообменника

OS1 изход на топлообменника G 1" G 1½" B G 1½" B

Z рециркулация G ½" B G ½" B G ½" B

T термометър Ø 14 x 1.5 Ø 14 x 1.5 Ø 14 x 1.5

TR муфа за терморегулатор G ½" G ½" G ½"

TS1-2-3-4 джоб за термосензор, нива 1-2-3-4 G ½" G ½" G ½"

TSS1 джоб за термосензор за топлообменник G ½" G ½" G ½"

EE муфа за електрически елемент G 1½" G 1½" G 1½"

L1-2-3-4 нива 1-2-3-4 G 1½" G 1½" G 2" B МА Магнезиев анод 1 М8 М8 М8

Комбинирани буферни съдове с вградени емайлирани водосъдържатели

ПРИМЕРНА ИНСТАЛАЦИОННА СХЕМА

Комбинирани буферни съдове с вградени емайлирани водосъдържатели за

|

топлообменник | от 600 L до 1500 L

CW вход за студена вода G ½" B G 1" B G 1" B

HW изход за топла вода G ½" B G 1" B G 1" B

Z рециркулация G ½" B G ½" B G ½" B

T термометър Ø 14 x 1.5 Ø 14 x 1.5 Ø 14 x 1.5

TR муфа за терморегулатор G ½" G ½" G ½"

TS1-2-3-4 джоб за термосензор, нива 1-2-3-4 G ½" G ½" G ½"

EE муфа за електрически елемент G 1½" G 1½" G 1½"

AV Обезвъздушаване

СЛЪНЧЕВИ СИСТЕМИ

ПРЕДИМСТВА

СИСТЕМИ, РАБОТЕЩИ СЪС СЛЪНЧЕВА ЕНЕРГИЯ

Предимства:

Нагрява се директно от слънчевата радиация

Полиуретанова изолация с висока плътност на бойлера за вода Изолация с каменна вата на соларния панел

Предлага се стойка за плоски и наклонени покриви Пълен комплект за свързване, включен в доставката

Сертифициран от Solar Keymark Помпена група

Соларен контролер

Слънчеви системи |

Плоски слънчеви колектори със селективен алуминиев абсорбер

Коефициент на абсорбция

способност

Макс.

Топлоносител

Слънчеви

системи | Плоски слънчеви колектори със селективен алуминиев абсорбер

200 двойна

Връзки вход-изход

Размери на опаковката (Д x Ш x В) mm

1 x ръчен вентилационен отвор 2 x капачка 22 mm 1 x нипел Ø 22 - ¾"

1 x ръчен вентилационен отвор 2 x капачка 22 mm 1 x нипел Ø 22 - ¾"

2 x нипел Ø 22 - Ø 22

820 x 1280 x 2460

820 x 1280 x 2460

1 x MK-SR/FR-SP08

200 двойна

1 x ръчен вентилационен

отвор 2 x капачка 22 mm 1 x нипел Ø 22 - ¾"

2 x нипел Ø 22 - Ø 22

1200 x 1280 x 2460

1 x МК-SR/FR-SP08

1 x MK-SR/FR-SP08

200 двойна

1 x ръчен вентилационен отвор

2 x капачка 22mm

1 x нипел Ø 22 - ¾"

2 x нипел Ø 22 - Ø 22

2 x гъвкав маркуч

4 x нипел Ø 22 - 1"

1200 x 1280 x 2460

Всички системи са проектирани за ширина между ~ 35°N и 50°N и височина между ~ 0 m и 1000 m! За повече подробности относно проектирането на системата вижте ръководството за експлоатация!

Аксесоари | Слънчеви системи

ИМЕ № на артикул Разширителен съд – в съответствие с Директива за съоръженията под налягане 2014/68/ЕС (PED), модул H1 Номинален обем, L Височина, mm Свързване Максимално работно налягане, bar Максимална работна температура,℃ S

Соларен контролер – цифрова система за управление на слънчева топлоцентрала:

Ширина, mm Височина, mm Дълбочина, mm Описание

PT1000

RS02P

422366

PT1000

422364

Програмируема цифрова система за управление за слънчеви топлинни инсталации, включително соларни колектори, циркулационни помпи и/или разклонителни вентили, резервоари за съхранение и вградено отопление. В допълнение към основната функция на температурния диференциален регулатор, разполага с множество опции за управление на разположението и дизайна на инсталацията с различна сложност и за оптимизиране на цялостната производителност на инсталацията; позволява постигането на значителни икономии на енергия благодарение на възможността за задвижване на помпи с висока ефективност и управление на сензорите за дебит

– универсално електрозахранване; – LCD с графична подсветка; – двуцветен LED за диагностика/сигнализация; – 3 сензорни клавиша със звукова обратна връзка; – 4 входа за сонди PT1000 или NTC; – 1 вход за дебитомер; – 4 релейни изхода, от които 2 ШИМ изхода; – изолация тип SELV; – може да се монтира на стената или в електрически контролен панел.

Програмируем цифров контролер за слънчеви топлинни системи, оборудвани със соларен колектор, високоефективна циркулационна помпа, резервоар за съхранение и поддръжка за отопление. Освен основната си функция на температурен диференциален регулатор, това устройство е в състояние да оптимизира работата на слънчевата топлинна система благодарение на възможността за задвижване на ШИМ модулираща помпа, като също така предлага няколко функции за защита на системата. Неговите характеристики, както и опростеният дизайн и лесният за употреба интерфейс, правят този продукт подходящ за различни видове слънчеви топлинни системи. – 2-цифрен 7-сегментен дисплей; – 3 LED светлини за диагностика/сигнализация; – 3 бутона за настройка; – 3 входа за сонди тип PT1000 или NTC (10K@25℃ b=3435 или 1,65K@80℃ b=3530); – 3 изхода: – 1 (без захранващ контакт) N.O. релеен изход; – 1 (12 VDC) ШИМ изход + 1 свързан (мрежово напрежение) N.O. релеен изход; – изолация тип SELV (изключително ниско безопасно напрежение); – възможен монтаж на стена или на електрически контролен панел.

Аксесоари | Слънчеви системи

ИМЕ № на

артикул

Помпени групи

Размери, mm

Макс. работно налягане, bar

Максимална работна температура, ℃

Дебитен

обхват, L/ min Описание

FlowBox Solar FSB8010-S 420103 308x270x220 10 110 2-17

Конектор и фитинг за соларен колектор Свързване

Запушалка Ø 22 420100 Ø 22

Нипел Ø 22 - Ø 22 420099 Ø 22 - Ø 22

Комплект за свързване на един соларен колектор Свързване Комплект Нипел NP-22-¾" (Ø 22 - ¾")

Ø 22 - G¾"

Запушалка Ø 22 Ø 22

300839

Ръчен обезвъздушител с

гилза за термосензор Ø 22 - ¾"

1 бр

2 бр

1 бр

Гъвкав комплект FH-22 за соларни панели Свързване Комплект Гъвкава връзка 50 mm

300877 1"

Нипел NP-22-1" Ø 22 - 1"

2 бр

4 бр

Готово за монтаж, компактно производство чрез слънчева енергия. Дължина на монтаж на помпата 130 mm – фабрично окабелен, балансиращ вентил WattFlow с кран за пълнене и източване, предпазен блок с манометър, соларен предпазен вентил 6 bar с кран за пълнене и източване, скоба за стена, включително гофрирана тръба за свързване с разширителен съд с включен регулируем метален ограничител на гравитационния поток, топлоизолация, компресионен фитинг 22 mm.

Готов за монтаж, компактен соларен блок за управление. Дължина на монтаж на помпата 130 mm – фабрично окабелен, балансиращ вентил WattFlow с кран за пълнене и източване, предпазен блок с манометър, соларен предпазен вентил 6 bar с кран за пълнене и източване, скоба за стена, включително гофрирана тръба за свързване с разширителен съд с включен регулируем метален ограничител на гравитационния поток, топлоизолация от експандиран полипропилен, компресионен фитинг 22 mm.

Аксесоари | Слънчеви системи

ИМЕ № на артикул

Комплект за покрив Описание

МК-SRFR-SP08

Монтажен комплект за единичен соларен панел SP08 200 / 260

MK-SRDR-SP08 200 Double

421603

Монтажен комплект за два соларни панела SP08 200 CSL 421606

MK-SRFR-SP08 260 Double

Монтажен комплект за два соларни панела SP08 260 CSL 421605

Концентрат на пропилен гликол

Монопропилен гликол с висока чистота 421182

Доставя се напълно опакован, закодиран и с ръководство за монтаж.

Наличен за:

– плоски и наклонени покриви за един соларен панел SP08

200/260 CSL: модел МК-SRFR-SP08;

– плоски и наклонени покриви за два соларни панела SP08 200

CSL: модел MK-SRDR-SP08 200 Double;

– плоски и наклонени покриви за два соларни панела SP08 260

CSL: модел MK-SRDR-SP08 260 Double.

Нетоксична противозамръзваща течност.

Доставя се в туби от 5 L (концентрат).

Защита против замръзване на монопропиленгликол HP (концентрат) -60℃.

Защита против замръзване на смес монопропиленгликол

HP:Water (50:50) -30℃.

Защита против замръзване на смес монопропиленгликол

HP:Water (34:66) -20℃.

Дизайнът и техническите данни, посочени в каталога, подлежат на промяна без предизвестие.

Аксесоари | Бойлери и буферни съдове

TESY предлага различни видове нагревателни елементи с мощност от 3 kW до 12 kW:

Plug and Play

С вграден термостат Стандартна конфигурация с отделен термостат Възможност за монтаж на един или два нагревателни елемента за отделните модели

Аксесоари | Потопяеми нагреватели и електрически комплекти

Обем на съда Мощност Модел

№ на артикул Описание Електрически комплекти с включен фланец

3 kW

3 kW

4.5 kW

За съдове от 160 L до

500 L

6 kW

3 kW

4.5 kW

6 kW

Електрически водонагревателен комплект 3 kW Plug and Play

Електрически водонагревателен комплект 3 kW

Електрически водонагревателен комплект 4.5 kW

Електрически водонагревателен комплект 6 kW

301456

301455

301457

305620

Електрически водонагревателен комплект 3 kW 305621

Електрически водонагревателен комплект 4.5 kW

Електрически водонагревателен комплект 6 kW

305622

305623

Комплектът включва: поз.2 гумено уплътнение поз.3 фланец G 1½"

поз.7 нагревателен елемент 3000 W/230 V, с вграден термостат + термична защита 70 ±5℃/85 ±5℃ шнур с щепсел (MB3000 ORW1_230V-64)

Комплектът включва: поз.2 гумено уплътнение поз.3 фланец G 1½"

поз.7 неръждаем нагревателен елемент 3000 W/230 V- 3х230 V, L= 290 mm поз.9 външен термостат + термична защита

Комплектът включва: поз.2 гумено уплътнение поз.3 фланец G 1½"

поз.7 неръждаем нагревателен елемент 4500 W/230 V- 3х230 V, L= 405 mm

поз.9 външен термостат + термична защита

Комплектът включва:

поз.2 гумено уплътнение поз.3 фланец G 1½"

поз.7 неръждаем нагревателен елемент 6000 W/230 V- 3х230 V, L= 440 mm

поз.9 външен термостат + термична защита

Комплектът включва: поз. 2 гумено уплътнение поз. 3 фланец G 1½" поз.7 неръждаем нагревателен елемент 3000 W/230 V - 3x230 V, L=290 mm поз. 9 вграден термостат + термична защита

Комплектът включва: поз. 2 гумено уплътнение поз. 3 фланец G 1½" поз.7 неръждаем нагревателен елемент 4500 W/230 V - 3x230 V, L=405 mm поз. 9 вграден термостат + термична защита

Комплектът включва: поз. 2 гумено уплътнение поз. 3 фланец G 1½" поз.7 неръждаем нагревателен елемент 4500 W/230 V - 3x230 V, L=440 mm

поз. 9 вграден термостат + термична защита Електрически комплекти без фланец

4.5 kW

6 kW

За съдове от 800 L до 2000 L

7.5 kW

12 kW

Електрически водонагревателен комплект 4.5 kW

Електрически водонагревателен комплект 6 kW

Електрически водонагревателен комплект 7.5 kW

300560

300562

300564

Електрически нагревателен комплект 12 kW 2” 304313

Комплектът включва: поз.7 неръждаем нагревателен елемент 4500 W/230 V- 3х230 V, L= 405 mm поз.9 външен термостат + термична защита

Комплектът включва:

поз.7 неръждаем нагревателен елемент 6000 W/230 V- 3х230 V, L= 505 mm поз.9 външен термостат + термично изключване

Комплектът включва:

поз.7 неръждаем нагревателен елемент 7500 W/400 - 3х230 V, L= 615 mm поз.9 външен термостат + термична защита

Комплектът включва: поз.7 неръждаем нагревателен елемент 12 000 W/400 - 3х230 V, L=520 mm, G2” поз.9 външен термостат + термична защита

Модел Мощност ИМЕ № на артикул Описание Фланец с фитинг за нагревателен елемент

3 kW

От 160 L до 500 L

4.5 kW

6 kW

3 kW

От 800 L до 2000 L

4.5 kW 6 kW

7.5 kW

От 800 L до 2000 L 12 kW

Капак за фланец с фитинг за нагревателен елемент (от 160 l до 500 l)

Капак за фланец с фитинг за нагревателен елемент (от 800 l до 2000 l)

Капак за фланец с фитинг за нагревателен елемент (от 800 l до 2000 l)

301459

Комплектът включва: поз.2 гумено уплътнение поз.3 капачен фланец с фитинг G 1½”

305496

305497

Комплектът включва: поз.2 гумено уплътнение поз.3 капачен фланец с фитинг G 1½”

Комплектът включва: поз.2 гумено уплътнение поз.3 капачен фланец с фитинг G2”

Аксесоари | Потопяеми нагреватели и електрически комплекти

Обем на съда Мощност Модел № на артикул Описание Нагревателни елементи и термостати

3 kW Plug and Play електрически нагревателен елемент 300910

За съдове от 160 L до 500 L

За съдове от 800 L до 2000 L

Електрически нагревателен елемент 3000 W / 230 V с вграден термостат и термична защита 70 ±5℃/85 ±5℃, шнур с щепсел (MB3000 ORW1_230V-64)

3 kW Електрически нагревателен елемент 3 kW 300570 неръждаем нагревателен елемент 3000 W / 230 V- 400 V, L= 290 mm

4.5 kW

6 kW

6 kW

7.5 kW

12 kW

Електрически нагревателен елемент 4.5 kW 300571 неръждаем нагревателен елемент 4500 W / 230 V- 400 V, L= 405 mm

Електрически нагревателен елемент 6 kW 305618 неръждаем нагревателен елемент 6000 W / 230 V- 400 V, L= 440 mm

Комбиниран външен терморегулатор 300592 Термостат + термична защита

Електрически нагревателен елемент 6 kW

Електрически нагревателен елемент 7.5 kW

Електрически нагревателен елемент 12 kW

Комбиниран външен терморегулатор

300573 неръждаем нагревателен елемент 6000 W / 230 V- 400 V, L= 505 mm

300575 неръждаем нагревателен елемент 7500 W / 400 V, L= 615 mm

300569

неръждаем нагревателен елемент 12000 W / 400 V, L= 520 mm

300593 Термостат + термична защита Електрически нагревателни елементи с вграден термостат и термична защита

3kW

Електрически нагревател 3kW

За съдове от 160 L до

500 L

4.5kW

6kW

6kW

За съдове от 800 L до 2000 L

7.5kW

За бойлери под стенни газови котли 120L и 160L 3kW

Електрически нагревател 4.5kW

Електрически нагревател 6kW

Електрически нагревател 6kW

Електрически нагревател 7.5kW

Електрически нагревател UGT 3kW

305558

305364

305365

305365

305366

неръждаем нагревателен елемент 3000W/230V - 400V, L= 290mm вграден капилярен термостат и термична защита, IP 65, резба 1 1/2", без шнур

неръждаем нагревателен елемент 4500W/230V - 400V, L= 405mm вграден капилярен термостат и термична защита, IP 65, резба 1 1/2", без шнур

неръждаем нагревателен елемент 6000W/230V - 400V, L= 440mm вграден капилярен термостат и термична защита, IP 65, резба 1 1/2", без шнур

неръждаем нагревателен елемент 6000W/230V - 400V, L= 505mm вграден капилярен термостат и термична защита, IP 65, резба 1 1/2", без шнур

неръждаем нагревателен елемент 7500W/400V, L= 615mm вграден капилярен термостат и термична защита, IP 65, резба 1 1/2", без шнур

неръждаем нагревателен елемент 3000W/230V, L= 700mm вграден капилярен термостат и термична защита, IP 65, резба 1 1/2", шнур с щепсел

305619

Аксесоари | Фланци, монтирани в резервоари за съхранение TESY

Вид фланец

Приложимо за резервоари с обем

DN 120 От 160 L до 500 L

DN 180 От 800 L до 2000 L

Аксесоари | Буферни резервоари за термопомпени системи

на артикул

Буферни резервоари за термопомпени системи Описание

Буфери ACS AC 303580 Комплект от 6 пластмасови капачки с K-flex и защита от влага

ТАПА ACS HEX ACF 100200L 305424 6 бр метални тапи G1.1/2” ACS ТЕРМОКОМПЛЕКТ ACF

2 бр месингови ръкави за термоджобовете

ТЕСИ ООД София парк, сграда 16 В, етаж 2 1766 София, България

www.tesy.bg

Настоящият каталог е маркетингов материал и не представлява оферта. За специфични модели се обърнете към Вашия търговски представител. Авторки права © Всички права запазени, версия 1 2022 - ТЕСИ ООД
