ΘΕΡΜΟΔΟΧΕΙΑ ΚΑΙ ΔΟΧΕΙΑ ΑΔΡΑΝΕΙΑΣ
Σελίδα 2 Σελίδα 3 ΑΠΟΣΤΟΛΉ ΟΡΑΜΑ, ΑΞΊΕΣ
ΜΕ ΤΗΝ TESY Η ΆΠΟΣΤΟΛΗ, ΤΟ ΟΡΆΜΆ, ΟΙ ΆΞΙΕΣ ΤΗΣ TESY Η TESY είναι ένας από τους πρωτοπόρους Ευρωπαίους κατασκευαστές ηλεκτρικών θερμοσιφώνων , θερμοδοχείων και δοχείων αδρανείας, ηλεκτρικών συσκευών θέρμανσης και αντλιών θερμότητας ζεστού νερού χρήσης. Την τελευταία δεκαετία η TESY έχει επιδείξει ταχεία ανάπτυξη επιδεικνύοντας μια ευρεία γκάμα προϊόντων τεχνολογίας αιχμής και προστατευμένες με δίπλωμα ευρεσιτεχνίας λύσεις που καλύπτουν τις τρέχουσες απαιτήσεις για ενεργειακή απόδοση και περιβαλλοντική προστασία. Η εταιρεία συνεχίζει την ανάπτυξή της επενδύοντας στις πιο πρόσφατες τεχνολογίες, στην παραγωγική ικανότητα και σε νέα προϊόντα. 4 ΕΡΓΟΣΤΑΣΙΑ ΠΕΡΙΣΣΟΤΕΡΕΣ ΑΠΟ 60 ΧΏΡΕΣ ΠΕΡΙΣΣΟΤΕΡΟΙ ΑΠΟ 1000 ΕΡΓΑΖΟΜΕΝΟΙ 4 ΉΠΕΙΡΟΙ Σαρώστε τον κωδικό για να παρακολουθήσετε το βίντεο εταιρικής παρουσίασης της TESY Βάζουμε στόχο στην καρδιά και στο μυαλό μας να φέρουμε θαλπωρή στη ζωή σας. Ανεβάζουμε τον πήχη στον κλάδο μας ώστε ν’ αναγνωριζόμαστε παγκοσμίως ως ο ηγέτης στην καινοτομία και τον σχεδιασμό στις λύσεις ζεστού νερού χρήσης και θέρμανσης. Περισσότερη άνεση με ένα απλό άγγιγμα. Από τον Οκτώβριο του 2017, η TESY είναι επίσημο μέλος της EHPA (European Heat Pump Association - Ευρωπαϊκή Ένωση Αντλιών Θερμότητας), η οποία έχει σκοπό να παρέχει τεχνική και οικονομική υποστήριξη στις Ευρωπαϊκές, εθνικές και τοπικές αρχές για θέματα νομικά, ρυθμιστικά και ενεργειακής απόδοσης. Η TESY είναι επίσης μέλος της Ευρωπαϊκής Τεχνικής Επιτροπής, η οποία δραστηριοποιείται απευθείας στην ανάπτυξη Ευρωπαϊκών κανονισμών για την ενεργειακή απόδοση, για τους οποίους εκτελούμε εργαστηριακές δοκιμές και αναλύσεις ηλεκτρικών λεβήτων νερού ώστε να επαληθευτεί και επικυρωθεί η μεθοδολογία που περιγράφεται στους Ευρωπαϊκούς κανονισμούς. ΠΑΘΟΣ Είμαστε μια ομάδα με πάθος αποτελούμενη από ενθουσιώδεις επαγγελματίες με φιλόδοξους στόχους. Καθοδηγώντας με το παράδειγμά μας, δημιουργούμε κουλτούρα που εμπνέει τους ανθρώπους να προσπαθούν για ακόμα περισσότερα. Κάνουμε τα πάντα αξιοποιώντας την καρδιά και το μυαλό μας για να αγκαλιάζουμε τη δυναμική αλλαγή. ΚΑΙΝΟΤΟΜΙΑ Οι άνθρωποι της TESY είναι ανοιχτόμυαλοι, πρόθυμοι να μάθουν και εμπνευσμένοι ώστε να δημιουργούν. Αμφισβητώντας τα καθιερωμένα, αξιοποιούμε την πιο πρόσφατη τεχνολογία για εξαιρετική λειτουργικότητα και εντυπωσιακό σχεδιασμό. ΕΜΠΙΣΤΟΣΎΝΉ Το κοινό όραμα για ανοιχτές λύσεις και ακεραιότητα είναι η βασική αρετή για τις μακροχρόνιες συνεργασίες της TESY. Υποστηρικτικοί, πιστοί και βασισμένοι σε σχέσεις εμπιστοσύνης, παρέχουμε αξιόπιστα προϊόντα και ποιότητα υπηρεσιών με σεβασμό στον άνθρωπο.
ΣΧΕΤΙΚΆ
Σελίδα 4 Σελίδα 5 ΕΤΆΙΡΙΚΗ ΚΟΙΝΩΝΙΚΗ ΕΥΘΥΝΗ Η TESY έχει δεσμευτεί να ενσωματώσει την Εταιρική Κοινωνική Ευθύνη σε όλες τις επαγγελματικές πολιτικές και πρακτικές μειώνοντας έτσι την περιβαλλοντική επιβάρυνση κατά την παραγωγή. Προσπαθούμε να βελτιώνουμε συνεχώς τις καθιερωμένες διαδικασίες τηρώντας αυστηρά όλους τους κανονισμούς περιβαλλοντικής προστασίας. Καθώς εστιάζουμε στην απόδοση, οι συσκευές μας μπορούν να χρησιμοποιούν και εναλλακτικές πηγές ενέργειας. ΠΕΡΙΕΧΟΜΕΝΆ Σχετικά με την TESY Αποστολή, Όραμα, Αξίες Περιεχόμενα Εταιρική Κοινωνική Ευθύνη Τεχνολογία Δομή ανάγνωσης κωδικών Δοχεία ζεστού νερού οικιακής χρήσης για συστήματα αντλίας θερμότητας Δοχεία ζεστού νερού οικιακής χρήσης για συστήματα αντλίας θερμότητας με έναν διπλό εναλλάκτη θερμότητας υψηλής απόδοσης | 160 L έως 5 00 L Δοχεία ζεστού νερού οικιακής χρήσης για συστήματα αντλίας θερμότητας με δύο διπλούς εναλλάκτες θερμότητας υψηλής απόδοσης | 200 L έως 5 00 L Δοχεία ζεστού νερού οικιακής χρήσης για συστήματα αντλίας θερμότητας με δύο διπλούς εναλλάκτες θερμότητας υψηλής απόδοσης | 800 L και 1000 L Δοχεία ζεστού νερού οικιακής χρήσης με γωνία 45° σε εισαγωγές και εξαγωγές Δοχεία ζεστού νερού οικιακής χρήσης με γωνία 45° σε εισαγωγές και εξαγωγές 200 L έως 5 00 L Δοχεία ζεστού νερού οικιακής χρήσης με γωνία 45° σε εισαγωγές και εξαγωγές 800 L έως 2000 L Δοχεία ζεστού νερού οικιακής χρήσης με έναν εναλλάκτη θερμότητας, με δύο εναλλάκτες θερμότητας | Κλάση B, Κλάση C Δοχεία ζεστού νερού οικιακής χρήσης | χωρίς εναλλάκτες θερμότητας με 2 εισαγωγές και 2 εξαγωγές 200 L και 5 00 L Δοχεία ζεστού νερού οικιακής χρήσης | χωρίς εναλλάκτες θερμότητας με 2 εισαγωγές και 2 εξαγωγές 800 L και 1000 L Δοχεία ζεστού νερού οικιακής χρήσης | χωρίς εναλλάκτες θερμότητας με 2 εισαγωγές και 2 εξαγωγές 1500 L και 2000 L Δοχεία ζεστού νερού οικιακής χρήσης | με έναν εναλλάκτη θερμότητας 160 L έως 5 00 L Δοχεία ζεστού νερού οικιακής χρήσης | με έναν εναλλάκτη θερμότητας 800 L έως 2000 L Δοχεία ζεστού νερού οικιακής χρήσης | με δύο εναλλάκτες θερμότητας 160 L έως 5 00 L Δοχεία ζεστού νερού οικιακής χρήσης | με δύο εναλλάκτες θερμότητας 800 L έως 2000 L Δοχεία ζεστού νερού οικιακής χρήσης για τοποθέτηση κάτω από επιτοίχιους λέβητες Δοχεία ζεστού νερού οικιακής χρήσης για τοποθέτηση κάτω από επιτοίχιο λέβητα με έναν εναλλάκτη θερμότητας | 120 L και 160 L Δοχεία αδράνειας μικρής χωρητικότητας για συστήματα αντλίας θερμότητας Δοχεία αδράνειας μικρής χωρητικότητας για συστήματα αντλίας θερμότητας με 2 εισαγωγές και 2 εξαγωγές και 1 υποδοχή για αισθητήρα θερμοκρασίας 30 L Slim Δοχεία αδράνειας μικρής χωρητικότητας για συστήματα αντλίας θερμότητας με 2 εισαγωγές και 2 εξαγωγές και 1 υποδοχή για αισθητήρα θερμοκρασίας 50 L Slim Δοχεία αδράνειας μικρής χωρητικότητας για συστήματα αντλίας θερμότητας με 4 εισαγωγές και 4 εξαγωγές και 2 υποδοχές για αισθητήρα θερμοκρασίας 50 L Slim Δοχεία αδράνειας μικρής χωρητικότητας για συστήματα αντλίας θερμότητας με 4 εισαγωγές και 4 εξαγωγές και 2 υποδοχές για αισθητήρα θερμοκρασίας 80 L Δοχεία αδράνειας μικρής χωρητικότητας για συστήματα αντλίας θερμότητας με 2 εισαγωγές και 2 εξαγωγές και 1 υποδοχή για αισθητήρα θερμοκρασίας 100 L Δοχεία αδράνειας μικρής χωρητικότητας για συστήματα αντλίας θερμότητας με 4 εισαγωγές και 4 εξαγωγές και 2 υποδοχές για αισθητήρα θερμοκρασίας 100 L Επισμαλτωμένα δοχεία αδράνειας για συστήματα αντλίας θερμότητας Επισμαλτωμένα δοχεία αδράνειας για συστήματα αντλίας θερμότητας 50 L και 8 0 L Σειρά επισμαλτωμένων και μη επισμαλτωμένων δοχείων αδράνειας με προστασία από συμπυκνώματα για συστήματα αντλίας θερμότητας Μη επισμαλτωμένα δοχεία αδράνειας με συστήματα λύσεων προστασίας από συμπυκνώματα 100 L έως 2 00 L Δοχεία αδράνειας Δοχεία αδράνειας | χωρίς εναλλάκτες θερμότητας 200 L έως 5 00 L Δοχεία αδράνειας | χωρίς εναλλάκτες θερμότητας 800 L έως 2000 L Δοχεία αδράνειας | με έναν εναλλάκτη θερμότητας 200 L έως 5 00 L Δοχεία αδράνειας | με έναν εναλλάκτη θερμότητας 800 L έως 2000 L Δοχεία αδράνειας | με δύο εναλλάκτες θερμότητας 400 L έως 5 00 L Δοχεία αδράνειας | με δύο εναλλάκτες θερμότητας 800 L έως 2000 L Συνδυασμένα δοχεία αδράνειας με εναλλάκτη θερμότητας αυλακωτού ανοξείδωτου χάλυβα υγιεινού τύπου Συνδυασμένα δοχεία αδράνειας με εναλλάκτη θερμότητας αυλακωτού ανοξείδωτου χάλυβα υγιεινού τύπου 500 L έως 1000 L Συνδυασμένα δοχεία αδράνειας με εναλλάκτη θερμότητας αυλακωτού ανοξείδωτου χάλυβα υγιεινού τύπου με έναν εναλλάκτη θερμότητας 500 L έως 1000 L Συνδυασμένα δοχεία αδράνειας με εναλλάκτη θερμότητας αυλακωτού ανοξείδωτου χάλυβα υγιεινού τύπου με δύο εναλλάκτες θερμότητας 800 L έως 1000 L Εξαρτήματα Σελίδα 2 Σελίδα 3 Σελίδα 4 Σελίδα 5 Σελίδα 6 Σελίδα 8 Σελίδα 10 Σελίδα 12 Σελίδα 14 Σελίδα 16 Σελίδα 18 Σελίδα 20 Σελίδα 22 Σελίδα 24 Σελίδα 26 Σελίδα 28 Σελίδα 30 Σελίδα 32 Σελίδα 34 Σελίδα 36 Σελίδα 38 Σελίδα 40 Σελίδα 42 Σελίδα 44 Σελίδα 46 Σελίδα 48 Σελίδα 50 Σελίδα 52 Σελίδα 54 Σελίδα 56 Σελίδα 58 Σελίδα 60 Σελίδα 62 Σελίδα 64 Σελίδα 66 Σελίδα 68 Σελίδα 70 Σελίδα 72 Σελίδα 74 Σελίδα 76 Σελίδα 78 Σελίδα 80 Σελίδα 82 Σελίδα 84 Σελίδα 86 Σελίδα 88
Σελίδα 6 Σελίδα 7 καλύμματος σε ορισμένες σειρές προϊόντων. ΤΕΧΝΟΛΟΓΙΆ Aφαιρούμενη μόνωση από μη υφαντή πολυεστέρα, η οποία χρησιμοποιείται στα μοντέλα 800 L έως 2000 L. Αποτελείται από πολυστυρένιο (μαύρου χρώματος) το οποίο είναι ανθεκτικό στα χτυπήματα,ενώ διαθέτει ράβδο κλεισίματος για τη στερέωση. ΆΦΆΙΡΟΥΜΕΝΗ ΠΟΛΥΕΣΤΕΡΙΚΗ ΜΟΝΩΣΗ
XX XXXX X XXXX XX XX XXX
(Active Cooling Fittings)
EV 9 S + 13 S 200 60
Σελίδα 8 Σελίδα 9 Κωδικός προϊόντος 305230 ΕΠΕΞΉΓΉΣΉ ΚΩΔΊΚΩΝ Παραδείγματα Τύπος δοχείου Αριθμός σπειρών του εναλλάκτη θερμότητας Ομάδα χωρητικότητας σε λίτρα Συντομογραφία για ειδικές πληροφορίες Αριθμός εναλλακτών θερμότητας εντός του δοχείου Εξωτερική διάμετρος του δοχείου σε cm.
V – Μη Επισμαλτωμένο ЕV – Επισμαλτωμένο Κάθετο 6 9 4/7 10 11 2х23 2х14 S – Ένας εναλλάκτης θερμότητας S2 – Δύο εναλλάκτες θερμότητας 100 120 160 200 300 400 500 800 1000 1500 2000 55 60 65 75 99 20 130 45D – Είσοδοι και έξοδοι με γωνία 45° HP – Αντλίες θερμότητας B – 2 είσοδοι και 2 έξοδοι Z – τοποθέτηση κάτω από επιτοίχιο καυστήρα αερίου DN18 – Τύπος φλάντζας А – Ενεργειακή κλάση ACF – Σύνδεσμοι με ενεργής ψύξης
W – Λευκό κάλυμμα PVC ΕΠΕΞΗΓΗΣΗ ΚΩΔΙΚΩΝ Κωδικός προϊόντος 301409 Τύπος δοχείου Αριθμός σπειρών στον εναλλάκτη θερμότητας Χωρητικότητα σε λίτρα Εξωτερική διάμετρος του δοχείου σε cm. EV 9 S 200 60 ЕV –Επισμαλτωμένο Κάθετο S –Ένας εναλλάκτης θερμότητας 9 – σπείρες στον εναλλάκτη θερμότητας ΕΠΕΞΗΓΗΣΗ ΚΩΔΙΚ Ω Ν Τύπος δοχείου Αριθμός σερπαντίνων στον εναλλάκτη θερμότητας Ομάδα χωρητικότητας Εξωτερική διάμετρος του δοχείου σε cm. EV 7/5 S2 200 60 45D ЕV Επισμαλτωμένο Κατακόρυφο 7 – σερπαντίνες στον εναλλάκτη θερμότητας 1 S2 –Δύο εναλλάκτες θερμότητας Συντομογραφία για ειδικές πληροφορίες Εισαγωγές και εξαγωγές με γωνία 45° 5 – σερπαντίνες στον εναλλάκτη θερμότητας 2 Κωδικός προϊόντος 304998 Τύπος δοχείου Αριθμός σερπαντίνων στον εναλλάκτη θερμότητας Αριθμός σερπαντίνων στον εναλλάκτη θερμότητας Εναλλάκτης θερμότητας 1 Εναλλάκτης θερμότητας 2 Ενσωματωμένοι / παράλληλοι εναλλάκτες θερμότητας Ομάδα χωρητικότητας Εξωτερική διάμετρος του δοχείου σε cm. ЕV –Επισμαλτωμένο Κατακόρυφο 9 – σερπαντίνες 13 – σερπαντίνες εξωτερικά εσωτερικά
Κωδικός προϊόντος 305250 Τύπος δοχείου Αριθμός σερπαντίνων στον εναλλάκτη θερμότητας Ομάδα χωρητικότητας Εξωτερική διάμετρος του δοχείου σε cm. EV 2x15 S 300 65 HP ЕV Επισμαλτωμένο Κατακόρυφο S –Ένας εναλλάκτης θερμότητας Ειδικές πληροφορίες Αντλίες θερμότητας 2х15 – Διπλός εναλλάκτης θερμότητας με 15 σερπαντίνες Διπλός εναλλάκτης θερμότητας Ειδικές πληροφορίες Αντλίες θερμότητας Κωδικός προϊόντος 305255 Τύπος δοχείου Αριθμός σερπαντίνων στον εναλλάκτη θερμότητας Αριθμός σερπαντίνων στον εναλλάκτη θερμότητας Ομάδα χωρητικότητας Εξωτερική διάμετρος του δοχείου σε cm. EV 2x5 2x12 S2 300 60 HP ЕV –Επισμαλτωμένο Κατακόρυφο S2 –Δύο εναλλάκτες θερμότητας 2х5 – Διπλός εναλλάκτης θερμότητας με 5 σερπαντίνες 2х12 – Διπλός εναλλάκτης θερμότητας με 12 σερπαντίνες Διπλός εναλλάκτης θερμότητας

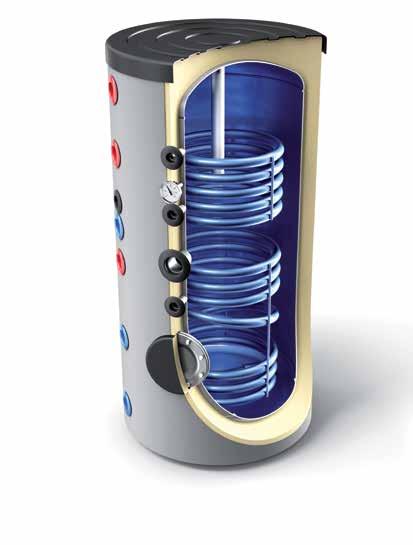

Σελίδα 10 Σελίδα 11 ΔΟΧΕΊΑ ΖΕΣΤΟΎ ΝΕΡΟΎ Ο Ί Κ Ί ΑΚΉΣ ΧΡΉΣ Ή Σ ΓΙΑ ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΉΤΑΣ 8 Bar ΔΟΧΕΙΆ ΖΕΣΤΟΥ ΝΕΡΟΥ ΟΙΚΙΆΚΗΣ ΧΡΗΣΗΣ ΜΕ ΕΝΆΛΛΆΚΤΕΣ ΘΕΡΜΟΤΗΤΆΣ ΥΨΗΛΗΣ ΆΠΟΔΟΣΗΣ ΓΙΆ ΆΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΆΣ Δοχεία ζεστού νερού οικιακής χρήσης με ΔΙΠΛΟΥ Σ ΕΝ Ά ΛΛΆΚΤΕΣ ΘΕΡΜΟ ΤΗΤΆ Σ και μεγάλη επιφάνεια, κατάλληλα για χρήση με ΠΗΓ Ε Σ ΘΕΡΜΟ ΤΗΤΆ Σ Χ Ά ΜΗΛ Η Σ ΘΕΡΜΟΚΡΆ ΣΙΆ Σ. Αυτή η σειρά προϊόντων έχει σχεδιαστεί ειδικά για συστήματα αντλιών θερμότητας. Η γκάμα περιλαμβάνει μοντέλα: από 160 L έως 500 L με διπλό εναλλάκτη θερμότητας υψηλής απόδοσης από 200 L έως 1000 L με δύο διπλούς εναλλάκτες θερμότητας υψηλής απόδοσης Πλεονεκτήματα: Ο Δ ΠΛΟΣ ΕΝΑΛΛ Α ΚΤ ΉΣ ΘΕΡΜΟΤ Ή ΤΑΣ υψηλής απόδοσης αυξάνει την απόδοση των πηγών θερμότητας χαμηλής θερμοκρασίας. Μειωμένη υδραυλική αντίσταση (πτώση πίεσης) του εναλλάκτη θερμότητας λόγω της μεγαλύτερης διαμέτρου στην είσοδο και έξοδο σε διάσταση G1 1/2. (Το μοντέλο 160 L διαθέτει εισόδους /εξόδους σε διάσταση G1). Εναλλάκτες θερμότητας μεγάλης επιφανείας για σύνδεση σε συστήματα αντλιών θερμότητας ή λέβητα αερίου συμπύκνωσης. Κατάλληλα για λειτουργία με πηγές θερμότητας χαμηλής θερμοκρασίας. Υψηλής ποιότητας ΕΠΙΣΜ Ά ΛΤΩΣΗΣ με τεχνολογία CrystalTech PRO της TESY ΠΡΟΣΤΆ ΣΙΆ Ά ΝΟΔΙΩΝ Μ Ά ΓΝΗΣΙΟΥ της εσωτερικής επιφάνειας του δοχείου για αυξημένη διάρκεια ζωής του προϊόντος. ΥΨΗΛΗΣ Ά ΠΟΔΟΣΗΣ ΜΟΝΩΣΗ για ελάχιστες απώλειες θερμότητας για τα μοντέλα έως τα 500 L. Υψηλής απόδοσης ΆΦΆΙΡΟΥΜΕΝΗ ΠΟΛΥΕΣΤΕΡΙΚΗ ΜΟΝΩΣΗ για τα μοντέλα 800 L και 1000 L. Υψηλής απόδοσης ΆΦΆΙΡΟΥΜΕΝΗ ΠΟΛΥΕΣΤΕΡΙΚΗ ΜΟΝΩΣΗ για μοντέλα 800 L και 1000 L.
ΠΛΕΟΝΕΚΤΉΜΑΤΑ
Σελίδα 12 Σελίδα 13 ΜΟΝΤΕΛΑ EV 2x10 S 160 60 HP EV 2x15 S 200 60 HP EV 2x15 S 300 65 HP EV 2x19 S 300 65 HP EV 2x23 S 500 75 HP
στοιχείου № 304703 305250 305257 305256 305231 Χωρητικότητα L 149 183 271 267 451 Καθαρό βάρος kg 60 84 111 123 212 Μόνωση mm 50 50 50 50 50 Επιφάνεια εναλλάκτη θερμότητας S1 m ² 1,70 2,56 3,00 3,84 6,00 Χωρητικότητα εναλλάκτη θερμότητας S1 L 11,00 15,60 18,30 23,00 33,00 Θερμικές απώλειες ΔT45K W 51 59 68 68 95 Κλάση ενεργειακής απόδοσης B B B B C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 95 95 95 Μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας °C 110 110 110 110 110 Ονομαστική πίεση bar 8 8 8 8 8 Ονομαστική πίεση του εναλλάκτη θερμότητας bar 6 6 6 6 6 Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S1) Σερπαντίνα 80° kW (l/min) 27.8 (16.6) 39.0 (20.8) 44.8 (25) 49.7 (25) 73.6 (29.2) V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S1) Σερπαντίνα 80° L 206 299 462 428 662 Χρόνος αναθέρμανσης 10-60 °C* παροχή της κύριας πλευράς (S1) Σερπαντίνα 80° min (l/min) 16 (16.6) 15 (20.8) 20 (25) 16 (25) 18 (29.2) Πτώση πίεσης σερπαντίνας σε παροχή m³/h (S1) Σερπαντίνα 80° mBar (l/min) 6.4 (16.6) 13 (20.8) 18.9 (25) 21.5 (25) 45.5 (29.2) Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S1) Σερπαντίνα 55° kW (l/min) 13.4 (33.3) 20.1 (33.3) 20.9 (33.3) 23.0 (33.3) 33.9 (33.3) V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S1) Σερπαντίνα 55° L 165 240 383 340 557 Χρόνος αναθέρμανσης 10-60 °C* παροχή της κύριας πλευράς (S1) Σερπαντίνα 55° min (l/min) 27 (33.3) 23 (33.3) 33 (33.3) 28 (33.3) 33.3 (33.3) Πτώση πίεσης σερπαντίνας σε παροχή m³/h (S1) Σερπαντίνα 55° mBar (l/min) 30 (33.3) 35.4 (33.3) 34.3 (33.3) 40.1 (33.3) 58.3 (33.3) * 10 ℃ - θερμοκρασία κρύου νερού, 60 ℃ - θερμοκρασία ζεστού νερού (νερό οικιακής χρήσης) Δοχεία ζεστού νερού οικιακής χρήσης για αντλίες θερμότητας | με έναν διπλό εναλλάκτη θερμότητας υψηλής απόδοσης | 160 L έως 500 L Διαστάσεις ±5 mm TESY EV 2x10 S 160 60 HP TESY EV 2X15 S 200 60 HP TESY EV 2x15 S 300 65 HP TESY EV 2x19 S 300 65 HP TESY EV 2x23 S 500 75 HP h mm 1007 1197 1420 1420 1590 a mm 791 996 1184 1184 1169 c mm 270 264 278 278 273 d mm 791 996 1184 1184 1172 f mm 602 794 1055 953 857 mm 712 919 936 1120 1118 mm 207 202 206 206 215 k mm 207 202 206 206 225 n mm 289 360 398 398 449 m mm 499 633 691 691 779 l mm 699 897 1055 1055 1060 R mm 1169 1340 1560 1560 1590 ØC mm 600 600 650 650 750 ØD mm 500 500 550 550 650 ΜΟΝΤ Ε ΛΟ TESY EV 2x10 S 160 60 HP TESY EV 2X15 S 200 60 HP TESY EV 2x15 S 300 65 HP TESY EV 2x19 S 300 65 HP TESY EV 2x23 S 500 75 HP CW είσοδος κρύου νερού G1 G1 G1 G1 G1 HW είσοδος ζεστού νερού G1 G1 G1 G1 G1 IS1 είσοδος εναλλάκτη θερμότητας G1 G1 1/2 G1 1/2 G1 1/2 G1 1/2 OS1 έξοδος εναλλάκτη θερμότητας G1 G1 1/2 G1 1/2 G1 1/2 G1 1/2 R επανακυκλοφορία G3/4 G3/4 G3/4 G3/4 G3/4 T θερμόμετρο Ø14 Ø14 Ø14 Ø14 Ø14 TR άνοιγμα ρυθμιστή θερμοκρασίας G1/2 G1/2 G1/2 G1/2 G1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 G1/2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 G1/2 G1/2 G1/2 G1/2 G1/2 EE άνοιγμα για ηλεκτρική αντίσταση G1 1/2 G1 1/2 G1 1/2 G1 1/2 G1 1/2 MA1 ανόδιο μαγνησίου 1 G3/4 G3/4 G3/4 G3/4 G3/4 MA2 ανόδιο μαγνησίου 2 G1 1/2 G1 1/2 G1 1/2 G1 1/2 G1 1/2 MA3 ανόδιο μαγνησίου 3 - - - - G1 1/2 Δεν διατίθεται TS3 στο μοντέλο 200 L Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ ΔΟΧΕ Ι Α ΖΕΣΤΟΎ ΝΕΡΟΎ ΟΙΚΙΑΚ Η Σ ΧΡ Η ΣΗΣ για αντλίες θερμότητας με έναν διπλό εναλλάκτη θερμότητας υψηλής απόδοσης 160 L έως 500 L Ø 120 Ø 174 Ø D Ø C 0 k,j n m f,l d R 0 c a h A A MA2 TR F,EE R,TS3 IS OS,CW T HW TS1 TS2 45° section A-A MA1 TS1,2,3 HW,CW
Αριθμός
Σελίδα 14 Σελίδα 15 Δοχεία ζεστού νερού οικιακής χρήσης για συστήματα αντλίας θερμότητας | με δύο διπλούς εναλλάκτες θερμότητας υψηλής απόδοσης | 200 L έως 500 L 200 L έως 500 L ΜΟΝΤΕΛΑ TESY EV 2x4 2x9 S2 200 60 HP S2 300 65 HP S2 500 75 HP Αριθμός στοιχείου № 305254 305255 305249 Χωρητικότητα L 185 269 459 Καθαρό βάρος kg 86 118 183 Μόνωση mm 50 50 50 Επιφάνεια εναλλάκτη θερμότητας S1 m ² 0,65 1,00 1,55 Χωρητικότητα εναλλάκτη θερμότητας S1 L 4,00 6,00 9,30 Επιφάνεια εναλλάκτη θερμότητας S 2 m ² 1,60 2,45 3,45 Χωρητικότητα εναλλάκτη θερμότητας S 2 L 9,50 14,70 21,00 Θερμικές απώλειες ΔT45K W 59 68 95 Κλάση ενεργειακής απόδοσης B B C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 95 Μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας °C 110 110 110 Ονομαστική πίεση bar 8 8 8 Ονομαστική πίεση του εναλλάκτη θερμότητας bar 6 6 6 Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ kW (l/min) 14.4 (20.8) 16.6 (25.0) 26.7 (29.2) Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S2) Σερπαντίνα 80⁰ kW (l/min) 28.6 (20.8) 34.0 (25.0) 52.0 (29.2) V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S1) Σερπαντίνα 80⁰ L 326 461 808 V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S2) Σερπαντίνα 80⁰ L 203 303 491 Χρόνος αναθέρμανσης 10-60 °C παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ min (l/min) 44 (20.8) 54 (25.0) 58 (29.2) Χρόνος αναθέρμανσης 10-60 °C παροχή της κύριας πλευράς (S2) Σερπαντίνα 80⁰ min (l/min) 14 (20.8) 17 (25.0) 18 (29.2) Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S1) Σερπαντίνα 55⁰ kW (l/min) 6.1 (33.3) 7.1 (33.3) 10.6 (33.3) Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S2) Σερπαντίνα 55⁰ kW (l/min) 13.4 (33.3) 16.3 (33.3) 22.5 (33.3) V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S1) Σερπαντίνα 55⁰ L 253 375 601 V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S2) Σερπαντίνα 55⁰ L 158 237 395 Χρόνος αναθέρμανσης 10-60 °C* παροχή της κύριας πλευράς (S1) Σερπαντίνα 55⁰ min (l/min) 80 (33.3) 98 (33.3) 109 (33.3) Χρόνος αναθέρμανσης 10-60 °C παροχή της κύριας πλευράς (S2) Σερπαντίνα 55⁰ min (l/min) 22 (33.3) 27 (33.3) 33 (33.3) Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S1) mBar (l/min) 4.0(20.8) 15.8(33.3) 3.5(25.0) 9.9(33.3) 17.9(29.9) 23.3(33.3) Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S2) mBar (l/min) 10.3(20.8) 26.8(33.3) 12.0(25.0) 24.6(33.3) 24.6(29.2) 32.6(33.3) * 10 ℃ - θερμοκρασία κρύου νερού, 60 ℃ - θερμοκρασία ζεστού νερού (νερό οικιακής χρήσης) Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY EV 2x4 2x9 S2 200 60 HP TESY EV 2x5 2x12 S2 300 65 HP TESY EV 2x6 2x13 S2 500 75 HP h mm 1197 1420 1677 a mm 996 1184 1447 c mm 483 533 642 d mm 996 1184 1447 e mm 966 1150 1325 f mm 817 1055 1162 g mm 519 574 706 i mm 434 485 572 j mm 202 206 225 k mm 202 206 225 n mm 360 398 467 m mm 817 726 864 l mm - 1055 1262 R mm 1340 1560 1831 ØC mm 600 650 750 ØD mm 500 550 650 ΜΟΝΤΕΛΑ TESY EV 2x4 2x9 S2 200 60 HP TESY EV 2x5 2x12 S2 300 65 HP TESY EV 2x6 2x13 S2 500 75 HP CW είσοδος κρύου νερού G1 G1 G1 HW είσοδος ζεστού νερού G1 G1 G1 IS1 είσοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 G1 1/2 OS1 έξοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 G1 1/2 IS2 είσοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 G1 1/2 OS2 έξοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 G1 1/2 R επανακυκλοφορία G3/4 G3/4 G3/4 T θερμόμετρο Ø14 Ø14 Ø14 TR άνοιγμα ρυθμιστή θερμοκρασίας G1/2 G1/2 G1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 - G1/2 G1/2 EE άνοιγμα για ηλεκτρική αντίσταση G1 1/2 G1 1/2 G1 1/2 MA1 ανόδιο μαγνησίου 1 G3/4 G3/4 G3/4 MA2 ανόδιο μαγνησίου 2 G1 1/2 G1 1/2 G1 1/2 MA3 ανόδιο μαγνησίου 3 - - G1 1/2 Δεν διατίθεται TS3 στο μοντέλο 200 L Τα μοντέλα 200 L και 300 L διαθέτουν δύο ανόδια μαγνησίου Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! IS2 R,TS3 OS2 IS1 HW TS2 TS1 OS1 CW Ø 124 Ø 174 R 0 j,k n g m f,l e d 0 c a h A A MA2 TR T 45° 25° MA3 HW,CW TS1,2,3 MA1 F,EE Ø C Ø D section A-A IS2 R,TS3 OS2 IS1 HW TS2 TS1 OS1 CW Ø 124 Ø 174 R 0 j,k n g m f,l e d 0 c a h A A MA2 TR T 45° 25° MA3 HW,CW TS1,2,3 MA1 F,EE Ø C Ø D section A-A ΔΟΧΕ Ι Α ΖΕΣΤΟΎ ΝΕΡΟΎ ΟΙΚΙΑΚ Η Σ ΧΡ Η ΣΗΣ για αντλίες θερμότητας με δύο διπλούς εναλλάκτες θερμότητας υψηλής απόδοσης
Σελίδα 16 Σελίδα 17 Δοχεία ζεστού νερού οικιακής χρήσης για αντλίες θερμότητας | με δύο διπλούς εναλλάκτες θερμότητας υψηλής απόδοσης | 800 L και 1000 L 800 L και 1000 L ΜΟΝΤΕΛΑ TESY EV 2x9 2x14 S2 800 95 HP DN18 TESY EV 2x9 2x17 S2 1000 101 HP DN18 Αριθμός στοιχείου № 305391 305392 Χωρητικότητα L 741 921 Καθαρό βάρος kg 308 349 Μόνωση mm 100 100 Επιφάνεια εναλλάκτη θερμότητας S1 m² 2,50 2,50 Χωρητικότητα εναλλάκτη θερμότητας S1 L 14,40 14,40 Επιφάνεια εναλλάκτη θερμότητας S 2 m² 3,80 4,60 Χωρητικότητα εναλλάκτη θερμότητας S 2 L 22,70 27,50 Θερμικές απώλειες ΔT45K W 128 143 Κλάση ενεργειακής απόδοσης C C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 Μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας °C 110 110 Ονομαστική πίεση bar 8 8 Ονομαστική πίεση του εναλλάκτη θερμότητας bar 6 6 Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ kW (l/min) 42.5 (50.0) 51.8 (50.0) Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S2) Σερπαντίνα 80⁰ kW (l/min) 56.7 (50.0) 81.6 (50.0) V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S1) Σερπαντίνα 80⁰ L 1331 1355 V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S2) Σερπαντίνα 80⁰ L 704 785 Χρόνος αναθέρμανσης 10-60 °C* παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ min (l/min) 62 (50.0) 60 (50.0) Χρόνος αναθέρμανσης 10-60 °C παροχή της κύριας πλευράς (S2) Σερπαντίνα 80⁰ min (l/min) 25 (50.0) 22 (50.0) Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S1) Σερπαντίνα 55⁰ kW (l/min) 14.4 (33.3) 15.0 (33.3) Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S2) Σερπαντίνα 55⁰ kW (l/min) 21.4 (33.3) 24.1 (33.3) V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S1) Σερπαντίνα 55⁰ L 1044 1078 V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S2) Σερπαντίνα 55⁰ L 526 670 Χρόνος αναθέρμανσης 10-60 °C* παροχή της κύριας πλευράς (S1) Σερπαντίνα 55⁰ min (l/min) 140 (33.3) 160 (33.3) Χρόνος αναθέρμανσης 10-60 °C παροχή της κύριας πλευράς (S2) Σερπαντίνα 55⁰ min (l/min) 50 (33.3) 62 (33.3) Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S1) mBar (l/min) 163.0(50.0) 73.8(33.3) 79.7(50.0) 32.0(33.3) Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S2) mBar (l/min) 181.5(50.0) 87.8(33.3) 104.5(50.0) 43.8(33.3) * 10 ℃ - θερμοκρασία κρύου νερού, 60 ℃ - θερμοκρασία ζεστού νερού (νερό οικιακής χρήσης) Κατόπιν παραγγελίας διατίθεται υψηλής απόδοσης μόνωση INSU PRO για τα μοντέλα 800 L έως 2000 L. Διαστάσεις ±5 mm TESY EV 2x9 2x14 S2 800 95 HP DN18 TESY EV 2x9 2x17 S2 1000 101 HP DN18 h mm 1945 2012 a mm 1591 1626 c mm 810 734 d mm 1779 1846 e mm 1572 1625 f mm 1272 1374 g mm 910 834 i mm 710 637 j mm 410 337 k mm 82 82 n mm 575 470 m mm 1005 919 l mm 1435 1374 R mm 2068 2155 ØC mm 990 1050 ØD mm 790 850 ΜΟΝΤΕΛΑ TESY EV 2x9 2x14 S2 800 95 HP DN18 TESY EV 2x9 2x17 S2 1000 101 HP DN18 CW είσοδος κρύου νερού G1 1/2 G1 1/2 HW είσοδος ζεστού νερού G1 1/2 G1 1/2 IS1 είσοδος εναλλάκτη θερμότητας G1 1/4 G1 1/4 OS1 έξοδος εναλλάκτη θερμότητας G1 1/4 G1 1/4 IS2 είσοδος εναλλάκτη θερμότητας G1 1/4 G1 1/4 OS2 έξοδος εναλλάκτη θερμότητας G1 1/4 G1 1/4 R επανακυκλοφορία G3/4 G3/4 T θερμόμετρο Ø14 Ø14 TR άνοιγμα ρυθμιστή θερμοκρασίας G1/2 G1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 G1/2 G1/2 EE άνοιγμα για ηλεκτρική αντίσταση G1 1/2 G1 1/2 MA1 ανόδιο μαγνησίου 1 G1 1/4 G1 1/2 MA2 ανόδιο μαγνησίου 2 G1 1/4 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Ø 274 Ø 176 Ø D Ø C 0 k n i g m f,l e d R 0 c a h A A 25° 25° SECTION A-A HW CW R,TS3 IS1 OS1 IS2 OS2 F, EE TR T TS1 TS2 TS1,2,3 MA2 MA1 ΔΟΧΕ Ι Α ΖΕΣΤΟΎ ΝΕΡΟΎ ΟΙΚΙΑΚ Η Σ ΧΡ Η ΣΗΣ για αντλίες θερμότητας με δύο διπλούς εναλλάκτες θερμότητας υψηλής απόδοσης
Σελίδα 18 Σελίδα 19 ΔΟΧΕ Ί Α ΖΕΣΤΟ Ύ ΝΕΡΟ Ύ Ο Ί Κ Ί ΑΚ Ή Σ ΧΡ Ή Σ Ή Σ ΜΕ ΓΏΝΙΑ 45° ΣΤΙΣ ΕΙΣΟΔΟΎΣ ΚΑΙ ΕΞΟΔΟΎΣ Είσοδος εναλλάκτη θερμότητας S1 Έξοδος εναλλάκτη θερμότητας S2 Έξοδος εναλλάκτη θερμότητας S1 Είσοδος κρύου νερού Είσοδος εναλλάκτη θερμότητας S2 Είσοδος ζεστού νερού Επανακυκλοφορία Άνοιγμα για ηλεκτρική αντίσταση Θερμόμετρο Υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 Υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 Πτώση πίεσης σερπαντίνας σε ρυθμό ροής Άνοιγμα ρυθμιστή θερμοκρασίας H TESY έχει αναπτύξει νέα γκάμα έμμεσα θερμαινόμενων δοχείων με εισόδους σε γωνία 45° για ΕΥΚΟΛΗ Κ ΆΙ ΒΟΛΙΚΗ ΕΓΚ ΆΤΆ ΣΤΆ ΣΗ Κατάλληλα για ΝΕΕΣ ΕΓΚ ΆΤΆ ΣΤΆ ΣΕΙΣ και Ά Ν Ά Κ ΆΙΝΙΣΕΙΣ υφιστάμενων συστημάτων. Ειδικά σχεδιασμένα για στήριξη σε στενούς χώρους με ΕΥΚΟΛ Ή ΠΡΟΣΒΑΣΉ σε όλα τα ανοίγματα για τη συντήρηση. Μεγάλη γκάμα μοντέλων από 200 L έως 2000 L ΕΠ ΔΑΠΕΔΊΩΝ δοχείων αποθήκευσης για ζεστό νερό οικιακής χρήσης. Συμβατά για χρήση σε οικίες μίας ή περισσότερων οικογενειών, καθώς και σε γραφεία, χώρους αναψυχής και βιομηχανικές εγκαταστάσεις. ΕΞΟΙΚΟΝΟΜΙΣΗ ΧΩΡΟΥ. Ειδικά σχεδιασμένα για στενούς χώρους, όπως μικρά λεβητοστάσια, γωνίες ή κάτω από τις σκάλες. Υψηλής ποιότητας ΕΠΙΣΤΡΩΣΗ ΕΠΙΣΜ Ά ΛΤΩΣΗΣ με τεχνολογία CrystalTech PRO της TESY ΔΥΟ ΕΝ Ά ΛΛ Ά ΚΤΕΣ ΘΕΡΜΟΤΗΤΆ Σ για σύνδεση σε Ά Ν Ά ΝΕΩΣΙΜΕΣ ΠΡΆ ΣΙΝΕΣ ΠΗΓΕΣ ΕΝΕΡΓΕΙΆ Σ, όπως φωτοβολταϊκά πλαίσια ή άλλες πηγές θερμότητας. Χ Ά ΜΗΛ Η ΘΕ ΣΗ του ΚΆΤΩ ΕΝ Ά ΛΛΆΚΤΗ ΘΕΡΜΟ ΤΗΤΆ Σ για τη διασφάλιση επαρκούς θέρμανσης του νερού στο κρύο τμήμα του δοχείου. ΠΡΟΣΤΆ ΣΙΆ ΜΕ Ά ΝΟΔΙΆ Μ Ά ΓΝΗΣΙΟΥ της εσωτερικής επιφάνειας του δοχείου για αύξηση της διάρκειας ζωής του προϊόντος: ΕΝ Ά Ά ΝΟΔΙΟ MG+ για το μοντέλο 200 L ΔΥΟ Ά ΝΟΔΙΆ MG+ για τα μοντέλα από 300 L έως 1000 L ΤΡΙΆ Ά ΝΟΔΙΆ MG+ για τα μοντέλα από 1500 L και 2000 L Υψηλής απόδοσης ΜΟΝΩΣΗ ΆΦΡΟΥ ΠΟΛΥΟΥΡΕΘΆ ΝΗΣ ΧΩΡΙΣ ΧΛΩΡΟΦΘΟΡΆ ΝΘΡΆ ΚΕΣ για τα μοντέλα έως 500 L. Υψηλής απόδοσης ΆΦΆΙΡΟΥΜΕΝΗ ΠΟΛΥΕΣΤΕΡΙΚΗ ΜΟΝΩΣΗ για τα μοντέλα από 800 L έως 2000 L. ΆΝΟΙΓΜ Ά ΕΠΙΘΕΩΡΗΣΗΣ για εύκολη επιθεώρηση και συντήρηση. Προαιρετική δυνατότητα ΤΟΠΟΘΕ ΤΗΣΗΣ ΗΛΕΚΤΡΙΚΗΣ Ά ΝΤΙΣΤΆ ΣΗΣ με διαφορετική ονομαστική ισχύ. Υποδοχή τοποθέτησης ρυθμιστή θερμοκρασίας. Υποδοχές για αισθητήρες θερμοκρασίας. Ένδειξη θερμοκρασίας.. 8 Bar
ΠΛΕΟΝΕΚΤΉΜΑΤΑ
Σελίδα 20 Σελίδα 21 Δοχεία ζεστού νερού οικιακής χρήσης με γωνία 45° σε εισόδους και εξόδους | 200 L έως 500 L 200 L έως 500 L ΜΟΝΤΕΛΑ TESY EV 7/5 S2 200 60 45D TESY EV 10/7 S2 300 65 45D TESY EV 15/7 S2 500 75 45D Αριθμός στοιχείου № 305230 305268 305270
L 189 279 464 Καθαρό βάρος kg 71 104 157 Μόνωση mm 50 50 50 Επιφάνεια εναλλάκτη θερμότητας S1 m² 0,76 1,20 2,18 Χωρητικότητα εναλλάκτη θερμότητας S1 L 4,50 7,40 13,70 Επιφάνεια εναλλάκτη θερμότητας S 2 m² 0,80 0,86 1,10 Χωρητικότητα εναλλάκτη θερμότητας S 2 L 3,20 5,20 6,40 Θερμικές απώλειες ΔT45K W 59 68 95 Κλάση ενεργειακής απόδοσης B B C Μέγιστη θερμοκρασία λειτουργίας °C 95° 95° 95° Μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας °C 110° 110° 110° Ονομαστική πίεση bar 8 8 8 Ονομαστική πίεση του εναλλάκτη θερμότητας bar 6 6 6 Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ kW (l/min) 13.5 (21) 21.8 (25) 37.3 (29) Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S2) Σερπαντίνα 80⁰ kW (l/min) 10.8 (21) 19.9 (25) 23.3 (29) V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S1) Σερπαντίνα 80⁰ L 285 380 621 V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S2) Σερπαντίνα 80⁰ L 128 173 251 Χρόνος αναθέρμανσης 10-60 °C* παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ min (l/min) 45.1 (21) 38.4 (25) 36.3 (29) Χρόνος αναθέρμανσης 10-60 °C παροχή της κύριας πλευράς (S2) Σερπαντίνα 80⁰ min (l/min) 25.3 (21) 19.4 (25) 23.7 (29) Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S1) mBar (l/min) 39.5 (21) 45.4 (25) 151.3 (29) Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S2) mBar (l/min) 23.4 (21) 32.9 (25) 90.2 (29) * 10 ℃ - θερμοκρασία κρύου νερού, 60 ℃ - θερμοκρασία ζεστού νερού (νερό οικιακής χρήσης) Διαστάσεις ±5 mm TESY EV 7/5 S2 200 60 45D TESY EV 10/7 S2 300 65 45D TESY EV 15/7 S2 500 75 45D h mm Ύψος 1202 1422 1677 a mm TR 980 1179 1408 b mm EE 649 786 1023 c mm Φλάντζα 342 345 383 d mm HW 1090 1415 1571 e mm IS2 912 1116 1369 f mm R 772 915 1167 g mm OS2 697 815 1068 mm IS1 587 700 933 j mm OS1 339 347 353 k mm CW 105 89 89 n mm TS1 525 595 863 m mm TS2 797 960 1233 R mm Διαγώνιος 1340 1565 1838 ØC mm Διάμετρος με μόνωση 600 650 750 ØD mm Διάμετρος δοχείου 500 800 650 ΜΟΝΤΕΛΑ TESY EV 7/5 S2 200 60 45D TESY EV 10/7 S2 300 65 45D TESY EV 15/7 S2 500 75 45D CW είσοδος κρύου νερού G1 G1 G1 HW είσοδος ζεστού νερού G1 G1 G1 IS1 είσοδος εναλλάκτη θερμότητας G1 G1 G1 OS1 έξοδος εναλλάκτη θερμότητας G1 G1 G1 IS2 είσοδος εναλλάκτη θερμότητας G1 G1 G1 OS2 έξοδος εναλλάκτη θερμότητας G1 G1 G1 R επανακυκλοφορία G3/4 G3/4 G3/4 T θερμόμετρο Ø 14x1.5 Ø 14x1.5 Ø 14x1.5 TR άνοιγμα ρυθμιστή θερμοκρασίας G1/2 G1/2 G1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 G1/2 EE άνοιγμα για ηλεκτρικό στοιχείο G1 1/2 G1 1/2 G1 1/2 MA1 ανόδιο μαγνησίου 1 - G3/4 G3/4 MA2 ανόδιο μαγνησίου 2 G1 1/2 G1 1/2 G1 1/2 Το μοντέλο 200 L έχει ένα ανόδιο μαγνησίου. Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ 0 k g f e d 120 0 c n b m a h A A 45° 25° R B MA1 CW HW IS1 IS2 OS1 OS2 R T TR TS1 TS2 F EE MA2 Ø C Ø D section A-A section B-B Ø 174 A-A 0 k g e d 120 0 c n b m a h A A 45° 25° R B MA1 CW HW IS1 IS2 OS1 OS2 R T TR TS1 TS2 F EE MA2 Ø C Ø D section A-A section B-B Ø 174 section ΔΟΧΕ Ι Α ΖΕΣΤΟΎ ΝΕΡΟΎ ΟΙΚΙΑΚ Η Σ ΧΡ Η ΣΗΣ με γωνία 45° σε εισόδους και εξόδους
Χωρητικότητα
Σελίδα 22 Σελίδα 23 274 176 0 c n b m a R 0 k j i g f g d h A A 45° 20° B MA1 MA2 MA3 R TR CW HW IS1 IS2 OS1 OS2 TS1 TS2 T EE F AV section B-B section A-A Ø C Ø D Ø section A-A Δοχεία ζεστού νερού οικιακής χρήσης με γωνία 45° σε εισόδους και εξόδους | 800 L έως 2000 L ΔΟΧΕ Ι Α ΖΕΣΤΟΎ ΝΕΡΟΎ ΟΙΚΙΑΚ Η Σ ΧΡ Η ΣΗΣ με γωνία 45° σε εισόδους και εξόδους 800 L έως 2000 L ΜΟΝΤΕΛΑ TESY EV 12/9 S2 800 99 45D TESY EV 13/7 S2 1000 105 45D TESY EV 12/8 S2 1500 120 45D TESY EV 14/9 S2 2000 130 45D Αριθμός στοιχείου № 305284 305359 305361 305306 Χωρητικότητα L 757 932 1414 1822 Καθαρό βάρος kg 267 310 468 529 Μόνωση mm 100 100 100 100 Επιφάνεια εναλλάκτη θερμότητας S1 m² 2,68 3,28 3,43 4,50 Χωρητικότητα εναλλάκτη θερμότητας S1 L 23,77 28,80 29,60 41,60 Επιφάνεια εναλλάκτη θερμότητας S 2 m² 1,45 1,28 2,30 2,75 Χωρητικότητα εναλλάκτη θερμότητας S 2 L 8,40 7,90 20,50 25,20 Θερμικές απώλειες ΔT45K W 128 143 158 183 Κλάση ενεργειακής απόδοσης C C C C Μέγιστη θερμοκρασία λειτουργίας °C 95° 95° 95° 95° Μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας °C 110° 110° 110° 110° Ονομαστική πίεση bar 8 8 8 8 Ονομαστική πίεση του εναλλάκτη θερμότητας bar 6 6 6 6 Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ kW (l/min) 62.2 (100) 77.2 (50) 94.5 (100) 113.1 (100) Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S2) Σερπαντίνα 80⁰ kW (l/min) 40.3 (100) 36.5 (50) 64.8 (100) 77.1 (100) V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S1) Σερπαντίνα 80⁰ L 1271 1402 Κατόπιν παραγγελίας Κατόπιν παραγγελίας V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S2) Σερπαντίνα 80⁰ L 496.6 604 Κατόπιν παραγγελίας Κατόπιν παραγγελίας Χρόνος αναθέρμανσης 10-60 °C* παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ min (l/min) 48.8 (50) 50 (50) Κατόπιν παραγγελίας Κατόπιν παραγγελίας Χρόνος αναθέρμανσης 10-60 °C παροχή της κύριας πλευράς (S2) Σερπαντίνα 80⁰ min (l/min) 27.6 (50) 41 (50) Κατόπιν παραγγελίας Κατόπιν παραγγελίας Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S1) mBar (l/min) 95.0 (50) 83 (50) Κατόπιν παραγγελίας Κατόπιν παραγγελίας Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S2) mBar (l/min) 168.8 (50) 174 (50) Κατόπιν παραγγελίας Κατόπιν παραγγελίας *10 ℃ - θερμοκρασία κρύου νερού, 60 ℃ - θερμοκρασία ζεστού νερού (νερό οικιακής χρήσης) Διαστάσεις ±5 mm TESY EV 12/9 S2 800 99 45D TESY EV 13/7 S2 1000 105 45D TESY EV 12/8 S2 1500 120 45D TESY EV 14/9 S2 2000 130 45D h mm Ύψος 1947 2012 2207 2412 a mm TR 1591 1649 1770 1918 b mm EE 1110 1232 1170 1338 c mm Φλάντζα 465 474 475 533 d mm HW 1779 1846 2070 2246 e mm IS2 1567 1564 1723 1903 mm R 1305 1414 1400 1801 g mm OS2 1180 1263 1283 1408 mm IS1 1040 1109 1075 1243 mm OS1 440 508 450 463 k mm CW 82 82 90 90 n mm TS1 840 1017 930 878 m mm TS2 1430 1469 1500 1528 R mm Διαγώνιος 2182 2269 2512 2740 ØC mm Διάμετρος με μόνωση 990 1050 1200 1300 ØD mm Διάμετρος δοχείου 790 850 1000 1100 ΜΟΝΤΕΛΑ TESY EV 12/9 S2 800 99 45D TESY EV 13/7 S2 1000 105 45D TESY EV 12/8 S2 1500 120 45D TESY EV 14/9 S2 2000 130 45D CW είσοδος κρύου νερού G1 1/2 G1 1/2 G2 G2 HW είσοδος ζεστού νερού G1 1/2 G1 1/2 G2 G2 IS1 είσοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 G1 1/2 G1 1/2 OS1 έξοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 G1 1/2 G1 1/2 IS2 είσοδος εναλλάκτη θερμότητας G1 G1 G1 1/2 G1 1/2 OS2 έξοδος εναλλάκτη θερμότητας G1 G1 G1 1/2 G1 1/2 R επανακυκλοφορία G3/4 G3/4 G1 1/2 G1 1/2 T θερμόμετρο Ø 14x1.5 Ø 14x1.5 Ø 14x1.5 Ø 14x1.5 TR άνοιγμα ρυθμιστή θερμοκρασίας G1/2 G1/2 G1/2 G1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 G1/2 G1/2 EE άνοιγμα για ηλεκτρική αντίσταση G1 1/2 G1 1/2 G1 1/2 G1 1/2 MA1 ανόδιο μαγνησίου 1 G1 1/4 G1 1/4 G1 1/4 G1 1/4 MA2 ανόδιο μαγνησίου 2 G1 1/4 G1 1/4 G1 1/4 G1 1/4 MA3 ανόδιο μαγνησίου 3 - - G1 1/4 G1 1/4 Τα μοντέλα 800 L και 1000 L διαθέτουν δύο ανόδια μαγνησίου. Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ 274 176 0 c n b m a R 0 k j i g f g d h A A 45° 20° B MA1 MA2 MA3 R TR CW HW IS1 IS2 OS1 OS2 TS1 TS2 T EE F AV section B-B section A-A Ø C Ø D Ø 274 176 0 c n b m a R 0 k j i g f g d h A A 45° 20° B MA1 MA2 MA3 R TR CW HW IS1 IS2 OS1 OS2 TS1 TS2 T EE F AV section B-B section A-A Ø C Ø D Ø section B-B
Σελίδα 24 Σελίδα 25 ΔΟΧΕ Ί Α ΝΕΡΟ Ύ Ο Ί Κ Ί ΑΚ Ή Σ ΧΡ Ή Σ Ή Σ ΧΏΡΙΣ ΕΝΑΛΛΑΚΤΉ ΘΕΡΜΟΤΉΤΑΣ, ΜΕ ΕΝΑΝ Ή ΔΎΟ ΕΝΑΛΛΑΚΤΕΣ ΘΕΡΜΟΤΉΤΑΣ 8 Bar ΔΟΧΕΙΆ ΝΕΡΟΥ ΟΙΚΙΆΚΗΣ ΧΡΗΣΗΣ ΧΩΡΙΣ ΕΝΆΛΛΆΚΤΗ ΘΕΡΜΟΤΗΤΆΣ, ΜΕ ΕΝΆΝ Η ΔΥΟ ΕΝΆΛΛΆΚΤΕΣ ΘΕΡΜΟΤΗΤΆΣ Μεγάλη γκάμα από θερμοδοχεία για παραγωγή ζεστού νερού οικιακής χρήσης, κατάλληλα για τοποθέτηση σε οικίες μίας ή περισσότερων οικογενειών καθώς και για εμπορικές εφαρμογές. Η γκάμα περιλαμβάνει μοντέλα από 160 L έως 2000 L με ενεργειακή απόδοση κλάσης B ή C: με έναν εναλλάκτη θερμότητας με δύο εναλλάκτες θερμότητας χωρίς εναλλάκτη θερμότητας με δύο εισόδους και δύο εξόδους Πλεονεκτήματα: ΥΨΗΛΗΣ Ά ΠΟΔΟΣΗΣ ΜΟΝΩΣΗ συμβατή με τους πρόσφατους κανονισμούς του κλάδου - ERP Κλάση Β και C Υψηλής ποιότητας ΕΠΙΣΤΡΩΣΗ ΕΠΙΣΜ Ά ΛΤΩΣΗΣ CrystalTech PRO ΠΡΟΣΤΆ ΣΙΆ ΜΕ Ά ΝΟΔΙΆ Μ Ά ΓΝΗΣΙΟΥ της εσωτερικής επιφάνειας του δοχείου για την αύξηση της διάρκειας ζωής του προϊόντος: • ΔΥΟ Ά ΝΟΔΙΆ MG+ για μοντέλα από 160 L έως 1000 L • ΤΡΊΆ Ά ΝΌΔΙΆ MG+ για μοντέλα από 1500 L και 2000 L ΆΝΟΙΓΜ Ά ΕΠΙΘΕΩΡΗΣΗΣ για εύκολη επιθεώρηση και συντήρηση Προαιρετική δυνατότητα ΤΟΠΟΘΕ ΤΗΣΗΣ ΗΛΕΚΤΡΙΚΩΝ Ά ΝΤΙΣΤΆ ΣΕΩΝ με διαφορετική ονομαστική ισχύ Υποδοχή τοποθέτησης ρυθμιστή θερμοκρασίας Υποδοχές για αισθητήρες θερμοκρασίας
C
ΚΛΑΣΉ B ΚΛΑΣΉ
ΠΛΕΟΝΕΚΤΉΜΑΤΑ
Σελίδα 26 Σελίδα 27 ΔΟΧΕ Ι Α ΖΕΣΤΟΎ ΝΕΡΟΎ ΟΙΚΙΑΚ Η Σ ΧΡ Η ΣΗΣ χωρίς εναλλάκτες θερμότητας με 2 εισόδους και 2 εξόδους 200 L έως 500 L Μοντέλο TESY EV 200 60 B TESY EV 300 65 B TESY EV 500 75 B Αριθμός στοιχείου № 305599 305600 305601 Χωρητικότητα L 200 300 500 Πραγματικός όγκος L 202 294 497 Καθαρό βάρος kg 49 68 109 Μόνωση mm 50 50 50 Θερμικές απώλειες ΔT45K W 59 68 95 Κλάση ενεργειακής απόδοσης B B C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 95 Ονομαστική πίεση bar 8 8 8 Δοχεία ζεστού νερού οικιακής χρήσης | χωρίς εναλλάκτες θερμότητας με 2 εισόδους και 2 εξόδους | 200 L και 500 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY EV 200 60 B TESY EV 300 65 B TESY EV 500 75 B h mm 1202 1422 1677 a mm 996 1209 1450 b mm 727 858 997 c mm 316 316 326 d mm 996 1209 1449 f mm 815 987 1215 k mm 202 205 215 n mm 202 205 215 m mm 734 907 1142 mm 996 1209 1449 R mm 1343 1565 1835 ØC mm 600 650 750 ØD mm 500 550 650 ΜΟΝΤΕΛΑ TESY EV 200 60 B TESY EV 300 65 B TESY EV 500 75 B R επανακυκλοφορία G3/4 G3/4 G3/4 T θερμόμετρο Ø 14x1.5 Ø 14x1.5 Ø 14x1.5 TR άνοιγμα ρυθμιστή θερμοκρασίας G1/2 G1/2 G1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 G1/2 G1/2 G1/2 EE άνοιγμα για ηλεκτρική αντίσταση G1 1/2 G1 1/2 G1 1/2 L1 επίπεδο 1 G1 G1 G1 L2 επίπεδο 2 G1 G1 G1 MA1 ανόδιο μαγνησίου 1 G3/4 G3/4 G3/4 MA2 ανόδιο μαγνησίου 2 G1 1/2 G1 1/2 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! Ø D Ø C Ø 120 Ø 174 0 k,n m f d,l 0 c a h R b B B 45° 45° A A section A-A section B-B T F TR TS1 TS2 TS3 R EE HW1 CW1 HW2 CW2 CW1,2 MA2 MA1 HW1,2 CW1 CW2 HW1 HW2 R TS1, TS2, TS3 ΚΛΑΣΉ C ΚΛΑΣΉ B
Σελίδα 28 Σελίδα 29 ΔΟΧΕ Ι Α ΖΕΣΤΟΎ ΝΕΡΟΎ ΟΙΚΙΑΚ Η Σ ΧΡ Η ΣΗΣ χωρίς εναλλάκτες θερμότητας με 2 εισόδους και 2 εξόδους 800 L και 1000 L Μοντέλο TESY EV 800 99 B DN18 TESY EV 1000 105 B DN18 Αριθμός στοιχείου № 305437 305438 Χωρητικότητα L 800 1000 Πραγματικός όγκος L 796 974 Καθαρό βάρος kg 214 238 Μόνωση mm 100 100 Θερμικές απώλειες ΔT45K W 128 143 Κλάση ενεργειακής απόδοσης C C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 Ονομαστική πίεση bar 8 8 Η αφαιρούμενη μη υφαντή πολυεστερική μόνωση χρησιμοποιείται στα μοντέλα από 800 L έως 2000 L. Δοχεία ζεστού νερού οικιακής χρήσης | χωρίς εναλλάκτες θερμότητας με 2 εισόδους και 2 εξόδους | 800 L και 1000 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY EV 800 99 B DN18 TESY EV 1000 105 B DN18 h mm 1947 2012 a mm 1591 1656 b mm 1050 1132 c mm 350 354 d mm 1560 1635 f mm 1272 1274 k mm 282 284 l mm 268 272 m mm 1172 1174 n mm 1591 1656 R mm 1870 1998 Ø C mm 990 1050 Ø D mm 790 850 ΜΟΝΤΕΛΑ TESY EV 800 99 B DN18 TESY EV 1000 105 B DN18 R επανακυκλοφορία G3/4 G3/4 T θερμόμετρο Ø 14x1.5 Ø 14x1.5 TR άνοιγμα ρυθμιστή θερμοκρασίας G1/2 G1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 G1/2 G1/2 EE άνοιγμα για ηλεκτρική αντίσταση G1 1/2 G1 1/2 L1 επίπεδο 1 G1 1/2 G1 1/2 L2 επίπεδο 2 G1 1/2 G1 1/2 MA1 ανόδιο μαγνησίου 1 G3/4 G3/4 MA2 ανόδιο μαγνησίου 2 G1 1/2 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! MA2 Ø 274 Ø 176 Ø D Ø C R 0 k n m f d 0 c b a h B B T TR EE F R TS2 TS1 TS3 45° 45° 20° A A section A-A section B-B HW1 CW1 HW2 CW2 MA1 HW1 CW1 HW2 CW2 HW1,2 CW1,2 AV ΚΛΑΣΉ C
Σελίδα 30 Σελίδα 31 ΔΟΧΕ Ι Α ΖΕΣΤΟΎ ΝΕΡΟΎ ΟΙΚΙΑΚ Η Σ ΧΡ Η ΣΗΣ χωρίς εναλλάκτες θερμότητας με 2 εισόδους και 2 εξόδους 1500 L και 2000 L Μοντέλο TESY EV 1500 120 B DN18 TESY EV 2000 130 B DN18 Αριθμός στοιχείου № 305439 305445 Χωρητικότητα L 1500 2000 Πραγματικός όγκος L 1475 1904 Καθαρό βάρος kg 348 416 Μόνωση mm 100 100 Θερμικές απώλειες ΔT45K W 158 183 Κλάση ενεργειακής απόδοσης C C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 Ονομαστική πίεση bar 8 8 Η αφαιρούμενη μη υφαντή πολυεστερική μόνωση χρησιμοποιείται στα μοντέλα από 800 L έως 2000 L. 90° L1, L2 L1, L2 R TS1, TS2, TS3 D C 0 k d A A L1 L1 L2 L2 MA1 MA2 274 176 0 n m f l 0 c b a h R section A-A T TR EE F R TS2 TS1 TS3 AV Δοχεία ζεστού νερού οικιακής χρήσης | χωρίς εναλλάκτες θερμότητας με 2 εισόδους και 2 εξόδους | 1500 L και 2000 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY EV 1500 120 B DN18 TESY EV 2000 130 B DN18 h mm 2212 2412 a mm 1770 1918 b mm 1170 1298 c mm 470 488 d mm 2070 2246 f mm 1252 1360 k mm 90 90 n mm 370 387 m mm 1082 1131 mm 1752 1905 R mm 2380 2584 ØC mm 1200 1300 ØD mm 1000 1100 ΜΟΝΤΕΛΑ TESY EV 1500 120 B DN18 TESY EV 2000 130 B DN18 R επανακυκλοφορία G1 1/2 G1 1/2 T θερμόμετρο Ø 14x1.5 Ø 14x1.5 TR άνοιγμα ρυθμιστή θερμοκρασίας G1/2 G1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 G1/2 G1/2 EE άνοιγμα για ηλεκτρική αντίσταση G1 1/2 G1 1/2 L1 επίπεδο 1 G2 G2 L2 επίπεδο 2 G2 G2 MA1 ανόδιο μαγνησίου 1 G1 1/4 G1 1/4 MA2 ανόδιο μαγνησίου 2 G1 1/4 G1 1/4 MA3 ανόδιο μαγνησίου 3 G1 1/4 G1 1/4 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! ΚΛΑΣΉ C
Σελίδα 32 Σελίδα 33 ΔΟΧΕ Ι Α ΖΕΣΤΟΎ ΝΕΡΟΎ ΟΙΚΙΑΚ Η Σ ΧΡ Η ΣΗΣ με έναν εναλλάκτη θερμότητας 160 L έως 500 L Μοντέλο TESY EV 9 S 160 60 TESY EV 9 S 200 60 TESY EV 12 S 300 65 TESY EV 11 S 400 75 TESY EV 15 S 500 75 Αριθμός στοιχείου № 301408 301409 301394 301392 301395 Χωρητικότητα L 155 195 283 394 480 Καθαρό βάρος kg 56 61 87 137 137 Μόνωση mm 50 50 50 50 50 Επιφάνεια εναλλάκτη θερμότητας S1 m² 0,96 0,96 1,45 1,65 2,25 Χωρητικότητα εναλλάκτη θερμότητας S1 L 5,80 5,80 8,80 10,00 13,70 Θερμικές απώλειες ΔT45K W 51 59 68 91 95 Κλάση ενεργειακής απόδοσης B B B C C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 95 95 95 Μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας °C 110 110 110 110 110 Ονομαστική πίεση bar 8 8 8 8 8 Ονομαστική πίεση του εναλλάκτη θερμότητας bar 6 6 6 6 6 Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ kW (l/min) 20.3 (16.6) 24.0 (20.8) 30 (25.0) 34.5 (29.2) 44.5 (29.2) V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S1) Σερπαντίνα 80⁰ L 203 346 435 597 685 Χρόνος αναθέρμανσης 10-60 °C* παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ min (l/min) 20.8 (16.6) 29 (20.8) 30 (25.0) 35 (29.2) 33 (29.2) Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S1) mBar (l/min) 14.5 (16.6) 31.0 (20.8) 62 (25.0) 114.4 (29.2) 103.2 (29.2) * 10 ℃ - θερμοκρασία κρύου νερού, 60 ℃ - θερμοκρασία ζεστού νερού (νερό οικιακής χρήσης) n c b a h k 0 0 f d Ø D R Ø C 25° section A-A A A TR HW R IS OS CW TS TS T EE Ø174 Ø120 MA1 MA2 Δοχεία ζεστού νερού οικιακής χρήσης | με έναν εναλλάκτη θερμότητας | 160 L έως 500 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY EV 9 S 160 60 TESY EV 9 S 200 60 TESY EV 12 S 300 65 TESY EV 11 S 400 75 TESY EV 15 S 500 75 h mm 1007 1202 1422 1407 1677 a mm 788 996 1209 1158 1450 b mm 316 727 858 815 998 c mm 316 316 316 333 326 d mm 788 996 1209 1158 1448 f mm 600 774 1009 945 1201 mm 674 674 804 775 946 mm 289 287 288 303 301 k mm 202 202 205 222 215 n mm 362 566 654 425 752 R mm 1175 1343 1565 1596 1835 ØC mm 600 600 650 750 750 ØD mm 500 500 550 650 650 ΜΟΝΤΕΛΑ TESY EV 9 S 160 60 TESY EV 9 S 200 60 TESY EV 12 S 300 65 TESY EV 11 S 400 75 TESY EV 15 S 500 75 CW είσοδος κρύου νερού G1 G1 G1 G1 G1 HW είσοδος ζεστού νερού G1 G1 G1 G1 G1 IS1 είσοδος εναλλάκτη θερμότητας G1 G1 G1 G1 G1 OS1 έξοδος εναλλάκτη θερμότητας G1 G1 G1 G1 G1 R επανακυκλοφορία G3/4 G3/4 G3/4 G3/4 G3/4 T θερμόμετρο Ø 14x1.5 Ø 14x1.5 Ø 14x1.5 Ø 14x1.5 Ø 14x1.5 TR άνοιγμα ρυθμιστή θερμοκρασίας G1/2 G1/2 G1/2 G1/2 G1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 G1/2 G1/2 EE άνοιγμα για ηλεκτρική αντίσταση G1 1/2 G1 1/2 G1 1/2 G1 1/2 G1 1/2 MA1 ανόδιο μαγνησίου 1 G3/4 G3/4 G3/4 G3/4 G3/4 MA2 ανόδιο μαγνησίου 2 G1 1/2 G1 1/2 G1 1/2 G1 1/2 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! ΚΛΑΣΉ C ΚΛΑΣΉ B
Σελίδα 34 Σελίδα 35 ΔΟΧΕΙΑ ΖΕΣΤΟ Ύ ΝΕΡΟ Ύ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ με έναν εναλλάκτη θερμότητας 800 L έως 2000 L Μοντέλο TESY EV 12 S 800 99 DN18 TESY EV 13 S 1000 105 DN18 TESY EV 12 S 1500 120 DN18 TESY EV 15 S 2000 130 DN18 Αριθμός στοιχείου № 305426 305429 305427 305435 Χωρητικότητα L 768 939 1439 1853 Καθαρό βάρος kg 252 287 404 510 Μόνωση mm 100 100 100 100 Επιφάνεια εναλλάκτη θερμότητας S1 m² 2,89 3,45 3,30 4,50 Χωρητικότητα εναλλάκτη θερμότητας S1 L 26,20 31,30 30,40 41,60 Θερμικές απώλειες ΔT45K W 128 143 158 183 Κλάση ενεργειακής απόδοσης C C C C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 95 95 Μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας °C 110 110 110 110 Ονομαστική πίεση bar 8 8 8 8 Ονομαστική πίεση του εναλλάκτη θερμότητας bar 6 6 6 6 Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ kW (l/min) 50.8 (50.0) 61.0 (50.0) Κατόπιν παραγγελίας Κατόπιν παραγγελίας V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S1) Σερπαντίνα 80⁰ L 1095 1403 Κατόπιν παραγγελίας Κατόπιν παραγγελίας Χρόνος αναθέρμανσης 10-60 °C* παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ min (l/min) 49 (50.0) 50 (50.0) Κατόπιν παραγγελίας Κατόπιν παραγγελίας Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S1) mBar (l/min) 69.0 (50.0) 82.6 (50.0) Κατόπιν παραγγελίας Κατόπιν παραγγελίας * 10 ℃ - θερμοκρασία κρύου νερού, 60 ℃ - θερμοκρασία ζεστού νερού (νερό οικιακής χρήσης) Η αφαιρούμενη μη υφαντή πολυεστερική μόνωση χρησιμοποιείται στα μοντέλα από 800 L έως 2000 L. TR c 0 b a h f d Ø D Ø C n R k 0 HW R IS TS OS CW EE T AV A A 25° 25° TS section A-A Ø274 Ø176 MA1 MA2 MA3 Δοχεία ζεστού νερού οικιακής χρήσης | με έναν εναλλάκτη θερμότητας | 800 L έως 2000 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY EV 12 S 800 99 DN18 TESY EV 13 S 1000 105 DN18 TESY EV 12 S 1500 120 DN18 TESY EV 15 S 2000 130 DN18 h mm 1947 2012 2212 2407 a mm 1591 1475 1770 1918 b mm 1050 1132 1170 1298 c mm 350 354 470 488 d mm 1779 1846 2070 2246 f mm 1272 1274 1380 1551 mm 928 987 1083 1235 j mm 268 272 423 411 k mm 82 81 90 90 n mm 755 817 580 578 R mm 2068 2109 2380 2584 ØC mm 990 1050 1200 1300 ØD mm 790 850 1000 1100 ΜΟΝΤΕΛΑ TESY EV 12 S 800 99 DN18 TESY EV 13 S 1000 105 DN18 TESY EV 12 S 1500 120 DN18 TESY EV 15 S 2000 130 DN18 CW είσοδος κρύου νερού G1 1/2 G1 1/2 G2 G2 HW είσοδος ζεστού νερού G1 1/2 G1 1/2 G2 G2 IS1 είσοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 G1 1/2 G1 1/2 OS1 έξοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 G1 1/2 G1 1/2 R επανακυκλοφορία G3/4 G3/4 G1 1/2 G1 1/2 T θερμόμετρο Ø 14x1.5 Ø 14x1.5 Ø 14x1.5 Ø 14x1.5 TR άνοιγμα ρυθμιστή θερμοκρασίας G1/2 G1/2 G1/2 G1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 G1/2 EE άνοιγμα για ηλεκτρική αντίσταση G1 1/2 G1 1/2 G1 1/2 G1 1/2 MA1 ανόδιο μαγνησίου 1 G1 1/4 G1 1/4 G1 1/4 G1 1/4 MA2 ανόδιο μαγνησίου 2 G1 1/4 G1 1/4 G1 1/4 G1 1/4 MA3 ανόδιο μαγνησίου 3 - - G1 1/4 G1 1/4 Τα μοντέλα 800 L και 1000 L διαθέτουν δύο ανόδια μαγνησίου. Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! ΚΛΑΣΉ C
Σελίδα 36 Σελίδα 37 ΔΟΧΕ Ι Α ΖΕΣΤΟΎ ΝΕΡΟΎ ΟΙΚΙΑΚ Η Σ ΧΡ Η ΣΗΣ με δύο εναλλάκτες θερμότητας 160 L έως 500 L Μοντέλο TESY EV 6/4 S2 160 60 TESY EV 7/5 S2 200 60 TESY EV 10/7 S2 300 65 TESY EV 11/5 S2 400 75 TESY EV 15/7 S2 500 75 Αριθμός στοιχείου № 302165 301407 301391 301393 301396 Χωρητικότητα L 154 192 279 388 472 Καθαρό βάρος kg 54 69 98 125 147,6 Μόνωση mm 50 50 50 50 50 Επιφάνεια εναλλάκτη θερμότητας S1 m² 0,61 0,75 1,21 1,65 2,25 Χωρητικότητα εναλλάκτη θερμότητας S1 L 3,60 4,60 7,40 10,00 13,70 Επιφάνεια εναλλάκτη θερμότητας S 2 m² 0,43 0,54 0,85 0,76 1,06 Χωρητικότητα εναλλάκτη θερμότητας S 2 L 2,60 3,30 5,20 4,60 6,40 Θερμικές απώλειες ΔT45K W 51 59 68 91 95 Κλάση ενεργειακής απόδοσης B B B C C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 95 95 95 Μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας °C 110 110 110 110 110 Ονομαστική πίεση bar 8 8 8 8 8 Ονομαστική πίεση του εναλλάκτη θερμότητας bar 6 6 6 6 6 Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ kW (l/min) 12.7 (16.6) 15.3 (20.8) 25.6 (24.0) 33.9 (29.2) 43.6 (29.2) Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S2) Σερπαντίνα 80⁰ kW (l/min)" 8.9 (16.6) 11.7 (20.8) 19.7 (24.0) 17.7 (29.2) 24.9 (29.2) V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S1) Σερπαντίνα 80⁰ L 239 280 471 583 678 V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S2) Σερπαντίνα 80⁰ L 106 136 207 258 294 Χρόνος αναθέρμανσης 10-60 °C* παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ min (l/min) 41 (16.6) 40 (20.8) 35 (24.0) 35 (29.2) 33 (29.2) Χρόνος αναθέρμανσης 10-60 °C παροχή της κύριας πλευράς (S2) Σερπαντίνα 80⁰ min (l/min) 25 (16.6) 25 (20.8) 21 (24.0) 39 (29.2) 25 (29.2) Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S1) mBar (l/min) 22.6 (16.6) 24.6 (20.8) 35.4 (24.0) 105.7 (29.2) 109.4 (29.2) Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S2) mBar (l/min) 10.6 (16.6) 25.3 (20.8) 39.2 (24.0) 65.1 (29.2) 49.8 (29.2) * 10 ℃ - θερμοκρασία κρύου νερού, 60 ℃ - θερμοκρασία ζεστού νερού (νερό οικιακής χρήσης) n c 0 b a h k 0 g m e d Ø D R Ø C HW IS2 TS2 R OS2 IS1 TS1 TS1, TS2 OS1 CW EE T TR 25° A A section A-A Ø120 Ø174 MA1 MA2 Δοχεία ζεστού νερού οικιακής χρήσης | με δύο εναλλάκτες θερμότητας | 160 L έως 500 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY EV 6/4 S2 160 60 TESY EV 7/5 S2 200 60 TESY EV 10/7 S2 300 65 TESY EV 11/5 S2 400 75 TESY EV 15/7 S2 500 75 h mm 1007 1202 1422 1407 1677 a mm 741 952 1209 1158 1450 b mm 519 639 772 815 998 c mm 279 315 316 333 326 d mm 887 1090 1209 1158 1450 e mm 741 887 1106 1073 945 f mm 649 747 905 945 1167 g mm 569 672 803 858 300 mm 475 586 718 775 1332 j mm 204 287 288 303 1030 k mm 204 105 205 222 215 n mm 349 479 612 425 752 m mm 649 816 998 1000 1267 R mm 1171 1343 1565 1596 1835 ØC mm 600 600 650 750 750 ØD mm 500 500 550 650 650 ΜΟΝΤΕΛΑ TESY EV 6/4 S2 160 60 TESY EV 7/5 S2 200 60 TESY EV 10/7 S2 300 65 TESY EV 11/5 S2 400 75 TESY EV 15/7 S2 500 75 CW είσοδος κρύου νερού G1 G1 G1 G1 G1 HW είσοδος ζεστού νερού G1 G1 G1 G1 G1 IS1 είσοδος εναλλάκτη θερμότητας G1 G1 G1 G1 G1 OS1 έξοδος εναλλάκτη θερμότητας G1 G1 G1 G1 G1 IS2 είσοδος εναλλάκτη θερμότητας G1 G1 G1 G1 G1 OS2 έξοδος εναλλάκτη θερμότητας G1 G1 G1 G1 G1 R επανακυκλοφορία G3/4 G3/4 G3/4 G3/4 G3/4 T θερμόμετρο Ø 14x1.5 Ø 14x1.5 Ø 14x1.5 Ø 14x1.5 Ø 14x1.5 TR άνοιγμα ρυθμιστή θερμοκρασίας G1/2 G1/2 G1/2 G1/2 G1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 G1/2 G1/2 G1/2 EE άνοιγμα για ηλεκτρική αντίσταση G1 1/2 G1 1/2 G1 1/2 G1 1/2 G1 1/2 MA1 ανόδιο μαγνησίου 1 G3/4 G3/4 G3/4 G3/4 G3/4 MA2 ανόδιο μαγνησίου 2 G1 1/2 G1 1/2 G1 1/2 G1 1/2 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! ΚΛΑΣΉ C ΚΛΑΣΉ B
Σελίδα 38 Σελίδα 39 ΔΟΧΕ Ι Α ΖΕΣΤΟΎ ΝΕΡΟΎ ΟΙΚΙΑΚ Η Σ ΧΡ Η ΣΗΣ με δύο εναλλάκτες θερμότητας 800 L έως 2000 L Μοντέλο TESY EV 12/9 S2 800 99 DN18 TESY EV 13/7 S2 1000 105 DN18 TESY EV 12/8 S2 1500 120 DN18 TESY EV 15/9 S2 2000 130 DN18
στοιχείου № 305416 305428 305417 305431 Χωρητικότητα L 757 932 1414 1822 Καθαρό βάρος kg 267 310 450 536 Μόνωση mm 100 100 100 100 Επιφάνεια εναλλάκτη θερμότητας S1 m² 2,89 3,45 3,30 4,50 Χωρητικότητα εναλλάκτη θερμότητας S1 L 26,20 31,30 30,40 41,60 Επιφάνεια εναλλάκτη θερμότητας S 2 m² 1,54 1,31 2,30 2,75 Χωρητικότητα εναλλάκτη θερμότητας S 2 L 9,40 7,90 20,50 25,20 Θερμικές απώλειες ΔT45K W 128 143 158 183 Κλάση ενεργειακής απόδοσης C C C C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 95 95 Μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας °C 110 110 110 110 Ονομαστική πίεση bar 8 8 8 8 Ονομαστική πίεση του εναλλάκτη θερμότητας bar 6 6 6 6 Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ kW (l/min) 50.8 (50.0) 61.0 (50.0) 94.5 (100) 113 (100) Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S2) Σερπαντίνα 80⁰ kW (l/min) 31.6 (50.0) 32.4 (50.0) 64.8 (100) 77.1 (100) V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S1) Σερπαντίνα 80⁰ L 1095 1403 1934 2785 V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S2) Σερπαντίνα 80⁰ L 447 604 714 940 Χρόνος αναθέρμανσης 10-60 °C* παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ min (l/min) 49 (50.0) 50 (50.0) 45 (100) 57 (100) Χρόνος αναθέρμανσης 10-60 °C παροχή της κύριας πλευράς (S2) Σερπαντίνα 80⁰ min (l/min) 32 (50.0) 40 (50.0) 30 (100) 35 (100) Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S1) mBar (l/min) 69 (50.0) 82.6 (50.0) 222 (100) 295 (100) Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S2) mBar (l/min) 119.6 (50.0) 174.3 (50.0) 172 (100) 190 (100) * 10 ℃ - θερμοκρασία κρύου νερού, 60 ℃ - θερμοκρασία ζεστού νερού (νερό οικιακής χρήσης) Δοχεία ζεστού νερού οικιακής χρήσης | με δύο εναλλάκτες θερμότητας | 800 L έως 2000 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY EV 12/9 S2 800 99 DN18 TESY EV 13/7 S2 1000 105 DN18 TESY EV 12/8 S2 1500 120 DN18 TESY EV 15/9 S2 2000 130 DN18 h mm 1947 2012 2212 2412 a mm 1591 1475 1770 1918 b mm 1050 1132 1170 1298 c mm 350 354 470 488 d mm 1779 1846 2070 2246 e mm 1491 1475 1693 1866 mm 1272 1274 1380 1551 g mm 1104 1174 1253 1371 mm 930 987 1083 1235 mm 270 272 423 411 k mm 82 81 90 90 n mm 755 817 580 578 m mm 1362 1374 1330 1528 R mm 2020 2108 2380 2584 ØC mm 990 1050 1200 1300 ØD mm 790 850 1000 1100 ΜΟΝΤΕΛΑ TESY EV 12/9 S2 800 99 DN18 TESY EV 13/7 S2 1000 105 DN18 TESY EV 12/8 S2 1500 120 DN18 TESY EV 15/9 S2 2000 130 DN18 CW είσοδος κρύου νερού G1 1/2 G1 1/2 G2 G2 HW είσοδος ζεστού νερού G1 1/2 G1 1/2 G2 G2 IS1 είσοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 G1 1/2 G1 1/2 OS1 έξοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 G1 1/2 G1 1/2 IS2 είσοδος εναλλάκτη θερμότητας G1 G1 G1 1/2 G1 1/2 OS2 έξοδος εναλλάκτη θερμότητας G1 G1 G1 1/2 G1 1/2 R επανακυκλοφορία G3/4 G3/4 G1 1/2 G1 1/2 T θερμόμετρο Ø 14x1.5 Ø 14x1.5 Ø 14x1.5 Ø 14x1.5 TR άνοιγμα ρυθμιστή θερμοκρασίας G1/2 G1/2 G1/2 G1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 G1/2 G1/2 EE άνοιγμα για ηλεκτρική αντίσταση G1 1/2 G1 1/2 G1 1/2 G1 1/2 MA1 ανόδιο μαγνησίου 1 G1 1/4 G1 1/4 G1 1/4 G1 1/4 MA2 ανόδιο μαγνησίου 2 G1 1/4 G1 1/4 G1 1/4 G1 1/4 MA3 ανόδιο μαγνησίου 3 - - G1 1/4 G1 1/4 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! Ø C Ø D Ø 274 Ø 176 0 k j n i g f m e d R 0 c b a h A A 25° 25° TS1,2 SECTION A-A TS2 TS1 CW OS1 IS1 OS2 R IS2 HW F EE T TR MA2 MA1 AV ΚΛΑΣΉ C
Αριθμός
Σελίδα 40 Σελίδα 41 ΔΟΧΕΊΑ ΖΕΣΤΟΎ ΝΕΡΟΎ Ο Ί Κ Ί ΑΚΉΣ ΧΡΉΣ Ή Σ ΓΙΑ ΤΟΠΟΘΕΤΉΣΉ ΚΑΤΏ ΑΠΟ ΕΠΙΤΟΙΧΙΟΎΣ ΛΕΒΉΤΕΣ 8 Bar ΔΟΧΕΙΆ ΖΕΣΤΟΥ ΝΕΡΟΥ ΟΙΚΙΆΚΗΣ ΧΡΗΣΗΣ ΓΙΆ ΤΟΠΟΘΕΤΗΣΗ ΚΆΤΩ ΆΠΟ ΕΠΙΤΟΙΧΙΟΥΣ ΛΕΒΗΤΕΣ Επιδαπέδια θερμοδοχεία με μικρές εξωτερικές διαστάσεις, αυξημένη επιφάνεια του εσωτερικού εναλλάκτη θερμότητας και λειτουργικά τοποθετημένες υποδοχές για εύκολη σύνδεση. Η γκάμα περιλαμβάνει μοντέλα χωρητικότητας 120 L και 160 L με εναλλάκτη θερμότητας. Πλεονεκτήματα: Μικρές συνολικές διαστάσεις, κατάλληλες για εγκατάσταση κάτω από επιτοίχιους λέβητες, όπως αερίου, ηλεκτρικούς ή άλλους. Λειτουργική τοποθέτηση όλων των εξόδων σε ημικύκλιο πάνω από το πάνω κάλυμμα για εγκατάσταση κάτω από τον λέβητα αερίου. Δυνατότητα λειτουργίας με άμεση χρήση της ηλεκτρικής αντίστασης (3 kW) (προεραιτικά). Ίδιαίτερης απόδοσης μόνωση πολυουρεθάνης, σχεδιασμένη ώστε να διατηρεί το νερό ζεστό για μεγαλύτερο διάστημα και να βοηθά στη μείωση των θερμικών απωλειών. Έξοδος εκροής. Ίσχυρός εναλλάκτης θερμότητας. Ενεργειακά αποδοτική συσκευή σύμφωνα με τους Ευρωπαϊκούς κανονισμούς (Κλάση Α για το μοντέλο 120 L). ΠΛΕΟΝΕΚΤΉΜΑΤΑ
Σελίδα 42 Σελίδα 43 ΔΟΧΕ Ι Α ΖΕΣΤΟΎ ΝΕΡΟΎ ΟΙΚΙΑΚ Η Σ χρήσης για τοποθέτηση κάτω από επιτοίχιο λέβητα με έναν εναλλάκτη θερμότητας 120 L και 160 L Μοντέλο TESY EV 10S 120 60 Z W TESY EV 15S 160 60 Z W Αριθμός στοιχείου № 304969 305077 Χωρητικότητα L 114 150 Καθαρό βάρος kg 53 63 Μόνωση mm 50 50 Επιφάνεια εναλλάκτη θερμότητας S1 m² 1,00 1,52 Χωρητικότητα εναλλάκτη θερμότητας S1 L 6,20 9,50 Θερμικές απώλειες ΔT45K W 35 46 Κλάση ενεργειακής απόδοσης A B Μέγιστη θερμοκρασία λειτουργίας °C 95 95 Μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας °C 110 110 Ονομαστική πίεση bar 8 8 Ονομαστική πίεση του εναλλάκτη θερμότητας bar 6 6 Απόδοση αναθέρμανσης εναλλάκτη θερμότητας P σε παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ kW (l/min) 17.2 (16.6) 25.1 (16.6) V40 -ζεστό νερό που παραδίδεται με θερμοκρασία τουλάχιστον 40 °C (S1) Σερπαντίνα 80⁰ L 176 231 Χρόνος αναθέρμανσης 10-60 °C* παροχή της κύριας πλευράς (S1) Σερπαντίνα 80⁰ min (l/min) 20 (16.6) 19 (16.6) Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S1) mBar (l/min) 32.9 (16.6) 58.2 (16.6) * 10 ℃ - θερμοκρασία κρύου νερού, 60 ℃ - θερμοκρασία ζεστού νερού (νερό οικιακής χρήσης) Δοχεία ζεστού νερού οικιακής χρήσης για τοποθέτηση κάτω από επιτοίχιο λέβητα | με έναν εναλλάκτη θερμότητας | 120 L και 160 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY EV 10S 120 60 Z W TESY EV 15S 160 60 Z W h mm 797 1007 a mm 400 330 c mm 192 192 d mm 125 126 e mm 183 183 f mm 207 206 n mm 350 530 m mm 53 54 u mm 100 100 R mm 998 1164 ØC mm 600 600 ØD mm 500 500 ΜΟΝΤΕΛΑ TESY EV 10S 120 60 Z W TESY EV 15S 160 60 Z W CW είσοδος κρύου νερού G3/4B G3/4B HW είσοδος ζεστού νερού G3/4B G3/4B IS1 είσοδος εναλλάκτη θερμότητας G3/4B G3/4B OS1 έξοδος εναλλάκτη θερμότητας G3/4B G3/4B R επανακυκλοφορία G3/4B G3/4B T θερμόμετρο Ø14 Ø14 TR άνοιγμα ρυθμιστή θερμοκρασίας G1/2 G1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 TS1Ø10 TS1Ø10 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 TS2Ø16 TS2Ø16 D Εκροή G3/4 G3/4 MA1 ανόδιο μαγνησίου 1 G1 1/4" G1 1/4" Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! Ø 600 Ø 500 0 u n h R c a m d e f 60° MA1 EE TS1 D IS HW R CW OS TS2 T TS1
Σελίδα 44 Σελίδα 45 ΔΟΧΕ Ί Α ΑΔΡΑΝΕ Ί ΑΣ Μ Ί ΚΡ Ή Σ ΧΩΡ Ή Τ Ί ΚΟΤ Ή ΤΑ ΓΙΑ ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΉΤΑΣ 30 L 80 L 50 L 100 L Η γκάμα των δοχείων αδράνειας μικρής χωρητικότητας περιλαμβάνει μοντέλα 30 L Slim, 50 L Slim, 80 L και 100 L για κατακόρυφη επιτοίχια τοποθέτηση. Πλεονεκτήματα: ΜΗ ΕΠΙΣΜΆΛΤΩΜΕΝΆ ΔΟΧΕΙΆ ΆΔΡΆΝΕΙΆΣ ΓΙΆ ΆΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΆΣ Τεχνολογία INSUTECH που δημιουργεί ΥΨΗΛΗΣ Ά ΠΟΔΟΣΗΣ ΜΟΝΩΣΗ για τη διατήρηση της θερμοκρασία του νερού ΜΕΤΆ ΛΛΙΚΕΣ ΕΙΣΟΔΟΙ Κ ΆΙ ΕΞΟΔΟΙ σε διάσταση G1 ½” για υψηλή παροχή: • 4 ΕΊΣΟΔΟΊ και 4 ΕΞΟΔΟΊ για σύνδεση σε ΔΥΟ ΠΉΓΕΣ θερμότητας - 50 L, 80 L και 100 L μοντέλα P2
2 ΕΊΣΟΔΟΊ και 2 ΕΞΟΔΟΊ - 30 L, 50 L και 100 L μοντέλα P1 ΥΠΟΔΟΧΕΣ ΓΙΆ ΆΙΣΘΗΤΗΡΕΣ ΘΕΡΜΟΚΡΆ ΣΙΆ Σ:
2 ΥΠΟΔΟΧΕΣ - 50 L, 80 L και 100 L μοντέλα P2 • 1 ΥΠΟΔΟΧ Ή - 30 L, 50 L και 100 L μοντέλα P1 Προαιρετική δυνατότητα ΤΟΠΟΘΕΤΗΣΗΣ ΗΛΕΚΤΡΙΚΗΣ Ά ΝΤΙΣΤΆ ΣΗΣ . ΕΝΣΩΜ ΆΤΩΜΕΝΗ ΠΛ Ά Κ Ά ΣΤΕΡΕΩΣΗΣ για κατακόρυφη τοποθέτηση σε τοίχο. Άνοιγμα AV (εξαερισμού). Ονομαστική πίεση 6 bar. Προαιρετική ΜΟΝΩΣΗ ΠΡΟΣΤΆ ΣΙΆ Σ Ά ΠΟ ΣΥΜΠΥΚΝΩΜ ΆΤΆ στις συνδέσεις.. Διακοσμητικό λευκό μεταλλικό κάλυμμα. Εξαρτήματα Όνομα SAP ΕΞΑΡΤΉΜΑΤΑ ΠΕΡ ΓΡΑΦΉ AK κατά των συμπυκνωμάτων TESY VB 306090 Κιτ 4 τεμαχίων πλαστικών ταπών, τσιμουχών K-flex και αυτοκόλλητου διπλής όψης Χρησιμοποιούνται για την αποτροπή σχηματισμού υγρασίας γύρω από τις συνδέσεις όταν τα δοχεία αδράνειας χρησιμοποιούνται σε λειτουργία ψύξης. AK PA GF τάπα διάστασης G1 1/2 TESY VB 306091 Κιτ 4 τεμαχίων ταπών πολυαμιδίου, διάστασης G1 ½ με O-ring Χρησιμοποιούνται για να σκεπάζουν τις συνδέσεις που δεν χρησιμοποιούνται στο δοχείο αδράνειας. АK ρυθμιστής θερμοκρασίας διάστασης G1/2 TESY VB 306092 Κιτ 2 τεμαχίων ορειχάλκινων κολάρων για υποδοχές αισθητήρων θερμοκρασίας, σφραγίσματα καλωδίων και τσιμουχών K-flex Τα δύο ορειχάλκινα κολάρα με τα σφραγίσματα καλωδίων χρησιμοποιούνται στις υποδοχές αισθητήρα θερμοκρασίας. Οι τσιμούχες K-flex είναι προαιρετικές για να αποτρέπουν τον σχηματισμό υγρασίας γύρω από τις συνδέσεις κατά την χρήση των δοχείων αδρανείας σε σύστημα ψύξης. ΠΛΕΟΝΕΚΤΉΜΑΤΑ
•
•

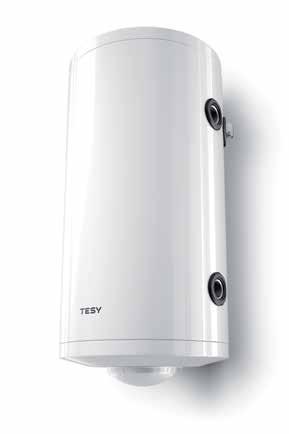

Σελίδα 46 Σελίδα 47 ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ ΜΙΚΡ Η Σ ΧΩΡΗΤΙΚ Ο ΤΗΤΑΣ για αντλίες θερμότητας με 2 εισόδους και 2 εξόδους και 1 υποδοχή για αισθητήρα θερμοκρασίας
L SLIM Μοντέλο VB 1.2 3038 D02 P1 Αριθμός στοιχείου № 306162 Χωρητικότητα L 30 Καθαρό βάρος kg 12 Μόνωση mm 34 Θερμικές απώλειες ΔT45K W 32,1 Κλάση ενεργειακής απόδοσης B Μέγιστη θερμοκρασία λειτουργίας °C 95 Ονομαστική πίεση bar 6 Δοχεία αδράνειας μικρής χωρητικότητας για αντλίες θερμότητας | με 2 εισόδους και 2 εξόδους I 1 υποδοχή για αισθητήρα θερμοκρασίας Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Επίπεδο VB 1.2 3038 D02 P1 h mm 570 s mm 360 t mm 240 Ø C mm 386 Ø D mm 317 B mm 412 F mm 392 G mm 157 Μοντέλο VB 1.2 3038 D02 P1 TS1 υποδοχή επιπέδου 1 αισθητήρα θερμοκρασίας G 1/2 AV άνοιγμα εξαερισμού G 1/2 EE άνοιγμα για ηλεκτρική αντίσταση / εκροή G1 1/2 L1 επίπεδο 1 G1 1/2 L2 επίπεδο 2 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! B C 0 h 0 t 30° D F G t s EE EE L1 L2 TS1 AV AV AV L1,2 L1,2 TS1 AV L2 L1 min 220 mm max 300 mm B C 0 h 0 t 30° D F G t s EE EE L1 L2 TS1 AV AV AV L1,2 L1,2 TS1 AV L2 L1 min 220 mm max 300 mm
30
Σελίδα 48 Σελίδα 49
Μοντέλο VB 1.2 5038 D02 P1 Αριθμός στοιχείου № 306163 Χωρητικότητα L 48 Καθαρό βάρος kg 17 Μόνωση mm 34 Θερμικές απώλειες ΔT45K W 49, 6 Κλάση ενεργειακής απόδοσης C Μέγιστη θερμοκρασία λειτουργίας °C 95 Ονομαστική πίεση bar 6 Δοχεία αδράνειας μικρής χωρητικότητας για αντλίες θερμότητας | με 2 εισόδους και 2 εξόδους I 1 υποδοχή για αισθητήρα θερμοκρασίας Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Επίπεδο VB 1.2 5038 D02 P1 h mm 808 s mm 600 t mm 240 Ø C mm 386 Ø D mm 317 B mm 412 F mm 392 G mm 157 Μοντέλο VB 1.2 5038 D02 P1 TS1 υποδοχή επιπέδου 1 αισθητήρα θερμοκρασίας G 1/2 AV άνοιγμα εξαερισμού G 1/2 EE άνοιγμα για ηλεκτρική αντίσταση / εκροή G1 1/2 L1 επίπεδο 1 G1 1/2 L2 επίπεδο 2 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! min 220 mm max 300 mm AV AV L1 L2 L2 L1 TS1 L1,2 L1,2 TS1 AV B 0 h 0 s D C 30° t s F G EE EE AV min 220 mm max 300 mm AV AV L1 L2 TS1 L1,2 L1,2 TS1 AV B 0 h 0 s D C 30° t s F G EE EE AV ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ ΜΙΚΡ Η Σ ΧΩΡΗΤΙΚ Ο ΤΗΤΑΣ για αντλίες θερμότητας με 2 εισόδους και 2 εξόδους και 1 υποδοχή για αισθητήρα θερμοκρασίας
50 L SLIM
Σελίδα 50 Σελίδα 51 Μοντέλο VB 1.2 5038 D02 P2 Αριθμός στοιχείου № 306164 Χωρητικότητα L 48 Καθαρό βάρος kg 16 Μόνωση mm 34 Θερμικές απώλειες ΔT45K W 49, 6 Κλάση ενεργειακής απόδοσης C Μέγιστη θερμοκρασία λειτουργίας °C 95 Ονομαστική πίεση bar 6

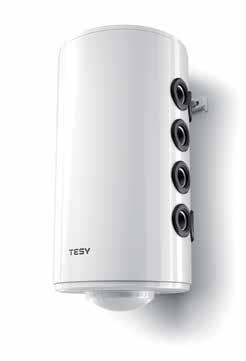

Δοχεία αδράνειας μικρής χωρητικότητας για αντλίες θερμότητας | με 4 εισόδους και 4 εξόδους I 2 υποδοχές για αισθητήρα θερμοκρασίας Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Επίπεδο VB 1.2 5038 D02 P2 h mm 808 q mm 600 r mm 480 s mm 360 t mm 240 Ø C mm 386 Ø D mm 317 B mm 412 F mm 392 G mm 157 Μοντέλο VB 1.2 5038 D02 P2 TS1 υποδοχή επιπέδου 1 αισθητήρα θερμοκρασίας G 1/2 TS2 υποδοχή επιπέδου 2 αισθητήρα θερμοκρασίας G 1/2 AV άνοιγμα εξαερισμού G 1/2 EE άνοιγμα για ηλεκτρική αντίσταση / εκροή G1 1/2 L1 επίπεδο 1 G1 1/2 L2 επίπεδο 2 G1 1/2 L3 επίπεδο 3 G1 1/2 L4 επίπεδο 4 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! min 220 mm max 300 mm AV AV L1 L2 L4 L3 L3 L4 L2 L1 TS1 TS2 L1,2,3,4 L1,2,3,4 TS1,2 AV AV 0 t q G B 0 h D C t s r q 30° F EE EE min 220 mm max 300 mm AV AV L1 L2 L4 L3 L3 L4 TS1 TS2 L1,2,3,4 L1,2,3,4 TS1,2 AV AV 0 t q G B 0 h D C t s r q 30° F EE EE ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ ΜΙΚΡ Η Σ ΧΩΡΗΤΙΚ Ο ΤΗΤΑΣ για αντλίες θερμότητας με 4 εισόδους και 4 εξόδους και 2 υποδοχές για αισθητήρα θερμοκρασίας
50 L SLIM
Σελίδα 52 Σελίδα 53 80 L Μοντέλο VB 1.2 8047 A02 P2 Αριθμός στοιχείου № 306147 Χωρητικότητα L 82 Καθαρό βάρος kg 23 Μόνωση mm 32 Θερμικές απώλειες ΔT45K W 53, 8 Κλάση ενεργειακής απόδοσης C Μέγιστη θερμοκρασία λειτουργίας °C 95 Ονομαστική πίεση bar 6 Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Επίπεδο VB 1.2 8047 A02 P2 h mm 845 q mm 618 r mm 498 s mm 378 t mm 258 Ø C mm 470 Ø D mm 404 B mm 496 F mm 475 G mm 174 Μοντέλο VB 1.2 8047 A02 P2 TS1 υποδοχή επιπέδου 1 αισθητήρα θερμοκρασίας G 1/2 TS2 υποδοχή επιπέδου 2 αισθητήρα θερμοκρασίας G 1/2 AV άνοιγμα εξαερισμού G 1/2 EE άνοιγμα για ηλεκτρική αντίσταση / εκροή G1 1/2 L1 επίπεδο 1 G1 1/2 L2 επίπεδο 2 G1 1/2 L3 επίπεδο 3 G1 1/2 L4 επίπεδο 4 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! min 220 mm max 300 mm AV AV AV TS1 TS2 L1 L1 L2 L2 L3 L3 L4 L4 L1,2,3,4 L1,2,3,4 TS1,2 AV 0 h 0 B 30° t s r q D C F G EE EE t min 220 mm max 300 mm AV AV AV TS1 TS2 L1 L1 L2 L2 L3 L3 L4 L4 L1,2,3,4 L1,2,3,4 TS1,2 AV 0 h 0 B 30° t s r q D C F G EE EE t Δοχεία αδράνειας μικρής χωρητικότητας για αντλίες θερμότητας | με 4 εισόδους και 4 εξόδους I 2 υποδοχές για αισθητήρα θερμοκρασίας ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ ΜΙΚΡ Η Σ ΧΩΡΗΤΙΚ Ο ΤΗΤΑΣ για αντλίες θερμότητας με 4 εισόδους και 4 εξόδους και 2 υποδοχές για αισθητήρα θερμοκρασίας
Σελίδα 54 Σελίδα 55 ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ ΜΙΚΡ Η Σ ΧΩΡΗΤΙΚ Ο ΤΗΤΑΣ για αντλίες θερμότητας με 2 εισόδους και 2 εξόδους και 1 υποδοχή για αισθητήρα θερμοκρασίας 100 L Μοντέλο VB 1.2 10047 A02 P1 Αριθμός στοιχείου № 306149 Χωρητικότητα L 100 Καθαρό βάρος kg 25 Μόνωση mm 32 Θερμικές απώλειες ΔT45K W 61, 3 Κλάση ενεργειακής απόδοσης C Μέγιστη θερμοκρασία λειτουργίας °C 95 Ονομαστική πίεση bar 6 Δοχεία αδράνειας μικρής χωρητικότητας για αντλίες θερμότητας | με 2 εισόδους και 2 εξόδους I 1 υποδοχή για αισθητήρα θερμοκρασίας Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Επίπεδο VB 1.2 10047 A02 P1 h mm 985 s mm 763 t mm 253 Ø C mm 470 Ø D mm 404 B mm 496 F mm 475 G mm 174 Μοντέλο VB 1.2 10047 A02 P1 TS1 υποδοχή επιπέδου 1 αισθητήρα θερμοκρασίας G 1/2 AV άνοιγμα εξαερισμού G 1/2 EE άνοιγμα για ηλεκτρική αντίσταση / εκροή G1 1/2 L1 επίπεδο 1 G1 1/2 L2 επίπεδο 2 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! min 220 mm max 300 mm AV AV AV TS1 L1 L1 L2 L2 L1,2 L1,2 TS1 AV 0 h B t s D C 0 s EE EE 30° G F min 220 mm max 300 mm AV AV AV TS1 L1 L1 L2 L2 L1,2 L1,2 TS1 AV 0 h B t s D C 0 s EE EE 30° G F
Σελίδα 56 Σελίδα 57 100
Μοντέλο VB 1.2 10047 A02 P2 Αριθμός στοιχείου № 306148 Χωρητικότητα L 100 Καθαρό βάρος kg 26 Μόνωση mm 32 Θερμικές απώλειες ΔT45K W 61, 3 Κλάση ενεργειακής απόδοσης C Μέγιστη θερμοκρασία λειτουργίας °C 95 Ονομαστική πίεση bar 6 Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Επίπεδο VB 1.2 8047 A02 P2 h mm 985 q mm 763 r mm 593 s mm 423 t mm 253 Ø C mm 470 Ø D mm 404 B mm 496 F mm 475 G mm 174 Μοντέλο VB 1.2 10047 A02 P2 TS1 υποδοχή επιπέδου 1 αισθητήρα θερμοκρασίας G 1/2 TS2 υποδοχή επιπέδου 2 αισθητήρα θερμοκρασίας G 1/2 AV άνοιγμα εξαερισμού G 1/2 EE άνοιγμα για ηλεκτρική αντίσταση / εκροή G1 1/2 L1 επίπεδο 1 G1 1/2 L2 επίπεδο 2 G1 1/2 L3 επίπεδο 3 G1 1/2 L4 επίπεδο 4 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! min 220 mm max 300 mm AV AV AV TS1 TS2 L1 L1 L2 L2 L3 L3 L4 L4 L1,2,3,4 L1,2,3,4 TS1,2 AV 0 h 0 B 30° t s r q D C F G EE EE t min 220 mm max 300 mm AV AV AV TS1 TS2 L1 L1 L2 L2 L3 L3 L4 L4 L1,2,3,4 L1,2,3,4 TS1,2 AV 0 h 0 B 30° t s r q D C F G EE EE t ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ ΜΙΚΡ Η Σ ΧΩΡΗΤΙΚ Ο ΤΗΤΑΣ για αντλίες θερμότητας με 4 εισόδους και 4 εξόδους και 2 υποδοχές για αισθητήρα θερμοκρασίας Δοχεία αδράνειας μικρής χωρητικότητας για αντλίες θερμότητας | με 4 εισόδους και 4 εξόδους I 2 υποδοχές για αισθητήρα θερμοκρασίας
L
Σελίδα 58 Σελίδα 59 ΕΠ Ί ΣΜΑΛΤΩΜ Ε ΝΑ ΔΟΧΕΊΑ ΑΔΡΑ ΝΕ Ί ΑΣ ΓΙΑ ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΉΤΑΣ 6 Bar ΕΠΙΣΜΆΛΤΩΜΕΝΆ ΔΟΧΕΙΆ ΆΔΡΆΝΕΙΆΣ ΓΙΆ ΆΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΆΣ Η γκάμα περιλαμβάνει μοντέλα με χωρητικότητα 50 L και 80 L χωρίς εναλλάκτη θερμότητας για επιτοίχια τοποθέτηση. Πλεονεκτήματα: Μόνωση από πολυουρεθάνη υψηλής πυκνότητας πάχους 50 mm για χαμηλές απώλειες ενέργειας. 4 είσοδοι και 4 έξοδοι μεγέθους G 1.1/4“ για μεγαλύτερη παροχή. Υψηλή ενεργειακή απόδοση κλάσης B Στηρίγματα διαστρωμάτωσης στις πάνω και στις κάτω εισαγωγές και εξαγωγές. Εκροή σε διάσταση G 1½”. Εξαέρωση σε διάσταση G ¾”. Ονομαστική πίεση 6 bar. Προαιρετική δυνατότητα ΤΟΠΟΘΕΤΗΣΗΣ ΗΛΕΚΤΡΙΚΗΣ Ά ΝΤΙΣΤΆ ΣΗΣ . ΠΛΕΟΝΕΚΤΉΜΑΤΑ
Σελίδα 60 Σελίδα 61 ΕΠΙΣΜΑΛΤΩΜ Ε ΝΑ ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ για αντλίες θερμότητας 50 L και 80 L Μοντέλο TESY ЕV 50 40 TESY ЕV 80 46 Αριθμός στοιχείου № 423102 423101 Χωρητικότητα L 51 80 Καθαρό βάρος kg 24 36 Μόνωση mm 50 50 Θερμικές απώλειες ΔT45K W 38 45 Κλάση ενεργειακής απόδοσης B B Μέγιστη θερμοκρασία λειτουργίας °C 95 95 Ονομαστική πίεση bar 6 6 AV AV D L4 L3 L2 L1 L1,2,3,4 L4 L1 L1,2,3,4 L2 L3 0 t s r 985 / 1054 q h R C D Επισμαλτωμένα δοχεία αδράνειας για αντλίες θερμότητας | 50 L και 80 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY ЕV 50 40 TESY ЕV 80 46 h mm 865 915 q mm 718 742 r mm 528 552 s mm 338 362 t mm 148 172 R mm 953 1003 ØC mm 400 460 ØD mm 300 360 ΜΟΝΤΕΛΑ TESY ЕV 50 40 TESY ЕV 80 46 AV άνοιγμα εξαερισμού G3/4 G3/4 D Εκροή G1 1/2 G1 1/2 L1 επίπεδο 1 G1 1/4 G1 1/4 L2 επίπεδο 2 G1 1/4 G1 1/4 L3 επίπεδο 3 G1 1/4 G1 1/4 L4 επίπεδο 4 G1 1/4 G1 1/4 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1!
Σελίδα 62 Σελίδα 63 3 Bar Μ Ή ΕΠ Ί ΣΜΑΛΤΩΜΕΝΑ ΔΟΧΕ Ί Α ΑΔΡΑΝΕ Ί ΑΣ ΜΕ ΠΡΟΣΤΑΣΙΑ ΑΠΟ ΣΎΜΠΎΚΝΏΜΑΤΑ ΓΙΑ ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΉΤΑΣ ΔΟΧΕΙΆ ΆΔΡΆΝΕΙΆΣ ΜΕ ΠΡΟΣΤΆΣΙΆ ΆΠΟ ΣΥΜΠΥΚΝΩΜΆΤΆ ΓΙΆ ΆΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΆΣ Δοχεία αδράνειας, ειδικά σχεδιασμένα για να είναι συμβατά με αντλίες θερμότητας. Η γκάμα περιλαμβάνει μοντέλα 100 L, 160 L και 200 L, επιδαπέδια, χωρίς εναλλάκτη θερμότητας. Πλεονεκτήματα: Βέλτιστη λειτουργία σε τρόπο λειτουργίας θέρμανσης και ψύξης. ΠΡΟΣΤΆ ΣΙΆ Ά ΠΟ ΣΥΜΠΥΚΝΩΜ ΆΤΆ Επιπρόσθετη μόνωση γύρω από όλες τις εισόδους και τις εξόδους για την αποτροπή συσσώρευσης συμπυκνωμάτων κατά τη λειτουργία ψύξης. Υψηλή ενεργειακή απόδοση Κλάση A (100 L) και Κλάση B (160-200 L). 4 είσοδοι και 4 έξοδοι σε διάσταση G1 1/2 που παρέχει υψηλή παροχή. Πρόσθετες υποδοχές για εξαερισμός και εκροή. Καινοτομικά ακροφύσια διαστρωμάτωσης σε όλες τις εισαγωγές και εξαγωγές. 2 υποδοχές αισθητήρα θερμοκρασίας (1 για το μοντέλο 100 L).. ΠΛΕΟΝΕΚΤΉΜΑΤΑ
Σελίδα 64 Σελίδα 65 ΚΛΑΣΉ B ΜΗ ΕΠΙΣΜΑΛΤΩΜ Ε ΝΑ ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ για αντλίες θερμότητας χωρίς εναλλάκτες θερμότητας 100 L έως 200 L Μοντέλο TESY V 100 55 ACF W TESY V 160 60 ACF W TESY V 200 60 ACF W Αριθμός στοιχείου № 305432 305433 305434 Χωρητικότητα L 101 163 202 Καθαρό βάρος kg 30 40 47 Μόνωση mm 50 50 50 Θερμικές απώλειες ΔT45K W 34 49 56 Κλάση ενεργειακής απόδοσης A B B Μέγιστη θερμοκρασία λειτουργίας °C 95 95 95 Ονομαστική πίεση bar 3 3 3 Μη επισμαλτωμένα δοχεία αδράνειας με προστασία από συμπυκνώματα | χωρίς εναλλάκτες θερμότητας | 100 L έως 200 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY V 100 55 ACF W TESY V 160 60 ACF W TESY V 200 60 ACF W h mm 932 1007 1202 q mm 710 779 995 r mm 550 586 730 s mm 390 393 465 t mm 230 200 200 u mm - 75 75 R mm 1126 1176 1345 ØC mm 400 600 600 ØD mm 560 500 500 Μοντέλο TESY V 100 55 ACF W TESY V 160 60 ACF W TESY V 200 60 ACF W TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 - G1/2 G1/2 AV άνοιγμα εξαερισμού G1 1/2 G1 1/2 G1 1/2 D Εκροή G3/4 G3/4 G3/4 L1 επίπεδο 1 G1 1/2 G1 1/2 G1 1/2 L2 επίπεδο 2 G1 1/2 G1 1/2 G1 1/2 L3 επίπεδο 3 G1 1/2 G1 1/2 G1 1/2 L4 επίπεδο 4 G1 1/2 G1 1/2 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1! 0 u t s r q h R Ø C Ø D L1 L1 L2 L2 L3 L3 L4 L4 AV D TS1 TS2 90 22.5° TS1,2 L1,2,3,4 L1,2,3,4 TS1, L1, 2, 3, 4 L1, 2, 3, 45 90 0 u q h R D C L4 L3 L2 L1 L1 L2 L3 L4 TS2 TS1 D AV D Ø Ø TS1, 2 L1, 2, 3, 4 L1, 2, 3, 4 45 90 0 u s q h R D C L4 L3 L2 L1 L1 L2 L3 L4 TS2 TS1 D AV D Ø Ø 45° D TS1 0 r,n h L1 L3 TS1 L2 L3 L1 L2 D C AV Ø Ø R TESY V 100 55 ACF W TESY V 160 60 ACF W TESY V 200 60 ACF Wv ΚΛΑΣΉ A
Σελίδα 66 Σελίδα 67 3 Bar ΔΟΧΕΊΑ ΑΔΡΑ ΝΕ Ί ΑΣ ΔΟΧΕΙΆ ΆΔΡΆΝΕΙΆΣ ΓΙΆ ΣΥΣΤΗΜΆΤΆ ΘΕΡΜΆΝΣΗΣ Μεγάλη γκάμα δοχείων αδράνειας για λειτουργία σε κλειστά συστήματα θέρμανσης. Η γκάμα περιλαμβάνει μοντέλα από 200 L έως 2000 L με δύο, ένα ή χωρίς εναλλάκτη θερμότητας. Πλεονεκτήματα: Τέσσερις υποδοχές αισθητήρα θερμοκρασίας. Υψηλής απόδοσης μόνωση αφρού πολυουρεθάνης χωρίς χλωροφθοράνθρακες για τα μοντέλα 200 L έως 500 L. Υψηλής απόδοσης ΆΦΆΙΡΟΥΜΕΝΗ ΠΟΛΥΕΣΤΕΡΙΚΗ ΜΟΝΩΣΗ για τα μοντέλα από 800 L έως 2000 L. Εναλλάκτες θερμότητας με μεγάλη επιφάνεια. ΠΛΕΟΝΕΚΤΉΜΑΤΑ
Σελίδα 68 Σελίδα 69 ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ χωρίς εναλλάκτες θερμότητας 200 L έως 500 L Μοντέλο TESY V 200 60 P4 TESY V 300 65 P4 TESY V 400 75 P4 TESY V 500 75 P4 Αριθμός στοιχείου № 300632 300634 300635 300636 Χωρητικότητα L 202 294 406 497 Καθαρό βάρος kg 47 55 69 81,2 Μόνωση mm 50 50 50 50 Θερμικές απώλειες ΔT45K W 59 68 91 95 Κλάση ενεργειακής απόδοσης B B C C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 95 95 Ονομαστική πίεση bar 3 3 3 3 section A-A section B-B A A u 0 t s r q h Ø D R Ø C φ AV D TS4 TS1 TS2 TS3 L4 L2 L1 L3 L4 L2 L1 L3 B B Δοχεία αδράνειας | χωρίς εναλλάκτες θερμότητας | 200 L έως 500 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY V 200 60 P4 TESY V 300 65 P4 TESY V 400 75 P4 TESY V 500 75 P4 h mm 1202 1422 1407 1677 q mm 995 1207 1166 1448 r mm 730 872 850 1036 s mm 465 537 534 624 t mm 200 202 218 212 u mm 75 52 75 75 Ꝕ ° 45 45 22,5 22,5 R mm 1345 1565 1596 1837 ØC mm 600 650 750 750 ØD mm 500 550 650 650 Μοντέλο TESY V 200 60 P4 TESY V 300 65 P4 TESY V 400 75 P4 TESY V 500 75 P4 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 G1/2 G1/2 G1/2 G1/2 TS4 υποδοχή αισθητήρα θερμότητας στο επίπεδο 4 G1/2 G1/2 G1/2 G1/2 AV άνοιγμα εξαερισμού G1 1/2 G1 1/2 G1 1/2 G1 1/2 D Εκροή G3/4 G3/4 G3/4 G3/4 L1 επίπεδο 1 G1 1/2 G1 1/2 G1 1/2 G1 1/2 L2 επίπεδο 2 G1 1/2 G1 1/2 G1 1/2 G1 1/2 L3 επίπεδο 3 G1 1/2 G1 1/2 G1 1/2 G1 1/2 L4 επίπεδο 4 G1 1/2 G1 1/2 G1 1/2 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1!
Σελίδα 70 Σελίδα 71 ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ χωρίς εναλλάκτες θερμότητας 800 L έως 2000 L Μοντέλο TESY V 800 99 P4 TESY V 1000 99 P4 TESY V 1500 120 P4 TESY V 2000 130 P4 Αριθμός στοιχείου № 303896 303897 303893 303894 Χωρητικότητα L 805 902 1476 1904 Καθαρό βάρος kg 124 140 228 271 Μόνωση mm 100 100 100 100 Θερμικές απώλειες ΔT45K W 128 136 158 183 Κλάση ενεργειακής απόδοσης C C C C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 95 95 Ονομαστική πίεση bar 3 3 3 3 Η αφαιρούμενη μη υφαντή πολυεστερική μόνωση χρησιμοποιείται στα μοντέλα από 800 L έως 2000 L. 90° 22.5° h Ø C Ø D s r t 0 q R TS1 L1 TS2 L2 L3 TS3 TS4 L4 L1 L2 L3 L4 AV Δοχεία αδράνειας | χωρίς εναλλάκτες θερμότητας | 800 L έως 2000 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY V 800 99 P4 TESY V 1000 99 P4 TESY V 1500 120 P4 TESY V 2000 130 P4 h mm 1947 2125 2219 2413 q mm 1500 1775 1730 1896 r mm 1120 1304 1297 1413 s mm 740 833 864 930 t mm 360 362 431 447 R mm 2178 2347 2426 2735 ØC mm 990 990 1200 1300 ØD mm 790 790 1000 1100 ΜΟΝΤΕΛΑ TESY V 800 99 P4 TESY V 1000 99 P4 TESY V 1500 120 P4 TESY V 2000 130 P4 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 G1/2 G1/2 G1/2 G1/2 TS4 υποδοχή αισθητήρα θερμότητας στο επίπεδο 4 G1/2 G1/2 G1/2 G1/2 AV άνοιγμα εξαερισμού G1 1/2 G1 1/2 G1 1/2 G1 1/2 L1 επίπεδο 1 G1 1/2 G1 1/2 G2 G2 L2 επίπεδο 2 G1 1/2 G1 1/2 G2 G2 L3 επίπεδο 3 G1 1/2 G1 1/2 G2 G2 L4 επίπεδο 4 G1 1/2 G1 1/2 G2 G2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1!
Σελίδα 72 Σελίδα 73 ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ με έναν εναλλάκτη θερμότητας 200 L έως 500 L Μοντέλο TESY V 9 S 200 60 P4 TESY V 12 S 300 65 P4 TESY V 11 S 400 75 P5 TESY V 15 S 500 75 P5 Αριθμός στοιχείου № 302172 302173 300612 300624 Χωρητικότητα L 195 283 394 480 Καθαρό βάρος kg 55 80 88 104 Μόνωση mm 50 50 50 50 Επιφάνεια εναλλάκτη θερμότητας S1 m² 0,96 1,45 1,65 2,25 Χωρητικότητα εναλλάκτη θερμότητας S1 L 5,80 8,80 10,00 13,70 Θερμικές απώλειες ΔT45K W 59 68 91 95 Κλάση ενεργειακής απόδοσης B B C C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 95 95 Μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας °C 110 110 110 110 Ονομαστική πίεση bar 8 8 8 8 Ονομαστική πίεση του εναλλάκτη θερμότητας bar 3 3 3 3 90° h Ø C Ø D t u 0 s r n q R D TS1 L1 TS2 L2 L3 TS3 IS1 TSS1 OS1 TS4 L4 L1 L2 L3 L4 AV 22.5° Δοχεία αδράνειας | με έναν εναλλάκτη θερμότητας | 200 L έως 500 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY V 9 S 200 60 P4 TESY V 12 S 300 65 P4 TESY V 11 S 400 75 P5 TESY V 15 S 500 75 P5 h mm 1202 1422 1407 1677 mm 655 817 782 933 mm 268 301 308 288 n mm - - 465 718 q mm 995 1208 1166 1448 r mm 730 873 850 1036 s mm 465 538 534 624 t mm 200 203 218 212 u 75 75 75 75 R mm 1343 1560 1596 1837 ØC mm 600 650 750 750 ØD mm 500 550 650 650 Μοντέλο TESY V 9 S 200 60 P4 TESY V 12 S 300 65 P4 TESY V 11 S 400 75 P5 TESY V 15 S 500 75 P5 IS1 είσοδος εναλλάκτη θερμότητας G1 G1 G1 G1 OS1 έξοδος εναλλάκτη θερμότητας G1 G1 G1 G1 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 G1/2 G1/2 G1/2 G1/2 TS4 υποδοχή αισθητήρα θερμότητας στο επίπεδο 4 G1/2 G1/2 G1/2 G1/2 TSS1 υποδοχή αισθητήρα θερμότητας στον εναλλάκτη θερμότητας G1/2 G1/2 G1/2 G1/2 L1 επίπεδο 1 G1 1/2 G1 1/2 G1 1/2 G1 1/2 L2 επίπεδο 2 G1 1/2 G1 1/2 G1 1/2 G1 1/2 L3 επίπεδο 3 G1 1/2 G1 1/2 G1 1/2 G1 1/2 L4 επίπεδο 4 G1 1/2 G1 1/2 G1 1/2 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1!
fuel boiler
Solid
Σελίδα 74 Σελίδα 75 ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ με έναν εναλλάκτη θερμότητας 800 L έως 2000 L Μοντέλο TESY V 12 S 800 99 P5 TESY V 15 S 1000 99 P5 TESY V 12 S 1500 120 P5 TESY V 15 S 2000 130 P5 Αριθμός στοιχείου № 303889 303899 303887 303892 Χωρητικότητα L 776 866 1439 1853 Καθαρό βάρος kg 154 176 339 339 Μόνωση mm 100 100 100 100 Επιφάνεια εναλλάκτη θερμότητας S1 m² 3,10 3,30 3,47 4,50 Χωρητικότητα εναλλάκτη θερμότητας S1 L 26,20 31,30 31,40 41,60 Θερμικές απώλειες ΔT45K W 128 136 158 183 Κλάση ενεργειακής απόδοσης C C C C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 95 95 Μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας °C 110 110 110 110 Ονομαστική πίεση bar 8 8 8 8 Ονομαστική πίεση του εναλλάκτη θερμότητας bar 3 3 3 3 Η αφαιρούμενη μη υφαντή πολυεστερική μόνωση χρησιμοποιείται στα μοντέλα από 800 L έως 2000 L. 90° 22.5° h Ø C Ø D n r s t 0 q R TS1 L1 TS2 L2 L3 TS3 IS1 TSS1 OS1 TS4 L4 L1 L2 L3 L4 AV Δοχεία αδράνειας | με έναν εναλλάκτη θερμότητας | 800 L έως 2000 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY V 12 S 800 99 P5 TESY V 15 S 1000 99 P5 TESY V 12 S 1500 120 P5 TESY V 15 S 2000 130 P5 h mm 1947 2125 2219 2413 mm 1020 1189 1091 1272 mm 360 364 427 446 n mm 580 584 651 647 q mm 1500 1775 1730 1896 r mm 1120 1304 1297 1413 s mm 740 833 864 930 t mm 360 362 431 447 R mm 2178 2347 2462 2735 ØC mm 990 990 1200 1300 ØD mm 790 790 1000 1100 ΜΟΝΤΕΛΑ TESY V 12 S 800 99 P5 TESY V 15 S 1000 99 P5 TESY V 12 S 1500 120 P5 TESY V 15 S 2000 130 P5 IS1 είσοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 G1 1/2 G1 1/2 OS1 έξοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 G1 1/2 G1 1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 G1/2 G1/2 G1/2 G1/2 TS4 υποδοχή αισθητήρα θερμότητας στο επίπεδο 4 G1/2 G1/2 G1/2 G1/2 TSS1 υποδοχή αισθητήρα θερμότητας στον εναλλάκτη θερμότητας G1/2 G1/2 G1/2 G1/2 L1 επίπεδο 1 G1 1/2 G1 1/2 G2 G2 L2 επίπεδο 2 G1 1/2 G1 1/2 G2 G2 L3 επίπεδο 3 G1 1/2 G1 1/2 G2 G2 L4 επίπεδο 4 G1 1/2 G1 1/2 G2 G2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1!
fuel boiler
Solid
Σελίδα 76 Σελίδα 77 ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ με δύο εναλλάκτες θερμότητας 400 L έως 500 L Μοντέλο TESY V 11/5 S2 400 75 P6 TESY V 15/7 S2 500 75 P6 Αριθμός στοιχείου № 300613 300625 Χωρητικότητα L 388 472 Καθαρό βάρος kg 98 123 Μόνωση mm 50 50 Επιφάνεια εναλλάκτη θερμότητας S1 m² 1,65 2,25 Χωρητικότητα εναλλάκτη θερμότητας S1 L 10,00 13,70 Επιφάνεια εναλλάκτη θερμότητας S 2 m² 0,76 1,04 Χωρητικότητα εναλλάκτη θερμότητας S 2 L 4,60 6,40 Θερμικές απώλειες ΔT45K W 91 95 Κλάση ενεργειακής απόδοσης C C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 Μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας °C 110 110 Ονομαστική πίεση bar 3 3 Ονομαστική πίεση του εναλλάκτη θερμότητας bar 6 6 90° 22.5° h Ø C Ø D t 0 u 0 g s r m e n q R D L1 TS2 TS1 L2 L3 TS3 IS1 IS2 TSS1 TSS2 OS1 OS2 TS4 L4 L1 L2 L3 L4 AV Δοχεία αδράνειας | με δύο εναλλάκτες θερμότητας | 400 L έως 500 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY V 11/5 S2 400 75 P6 TESY V 15/7 S2 500 75 P6 h mm 1407 1677 e mm 1080 1349 g mm 865 1048 mm 782 934 m mm 1003 1220 n mm 466 725 q mm 1166 1448 r mm 850 1036 s mm 534 624 t mm 218 212 u mm 75 75 R mm 1596 1837 ØC mm 750 750 ØD mm 650 650 Μοντέλο TESY V 11/5 S2 400 75 P6 TESY V 15/7 S2 500 75 P6 IS1 είσοδος εναλλάκτη θερμότητας G1 G1 OS1 έξοδος εναλλάκτη θερμότητας G1 G1 IS2 είσοδος εναλλάκτη θερμότητας G1 G1 OS2 έξοδος εναλλάκτη θερμότητας G1 G1 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 G1/2 G1/2 TS4 υποδοχή αισθητήρα θερμότητας στο επίπεδο 4 G1/2 G1/2 TSS1 υποδοχή αισθητήρα θερμότητας στον εναλλάκτη θερμότητας G1/2 G1/2 TSS2 υποδοχή αισθητήρα θερμότητας στον εναλλάκτη θερμότητας G1/2 G1/2 L1 επίπεδο 1 G1 1/2 G1 1/2 L2 επίπεδο 2 G1 1/2 G1 1/2 L3 επίπεδο 3 G1 1/2 G1 1/2 L4 επίπεδο 4 G1 1/2 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1!
Solid fuel boiler
Σελίδα 78 Σελίδα 79 ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ με δύο εναλλάκτες θερμότητας 800 L έως 2000 L Μοντέλο TESY V 12/9 S2 800 99 P6 TESY V 15/9 S2 1000 99 P6 TESY V 12/8 S2 1500 120 P6 TESY V 15/9 S2 2000 130 P6 Αριθμός στοιχείου № 303891 303900 303890 303870 Χωρητικότητα L 766 855 1415 1822 Καθαρό βάρος kg 173 202 376 386 Μόνωση mm 100 100 100 100 Επιφάνεια εναλλάκτη θερμότητας S1 m² 2,89 3,45 3,47 4,50 Χωρητικότητα εναλλάκτη θερμότητας S1 L 26,20 31,30 31,40 41,60 Επιφάνεια εναλλάκτη θερμότητας S 2 m² 1,54 1,31 2,30 2,70 Χωρητικότητα εναλλάκτη θερμότητας S 2 L 9,40 7,90 20,50 25,20 Θερμικές απώλειες ΔT45K W 128 136 158 183 Κλάση ενεργειακής απόδοσης C C C C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 95 95 Μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας °C 110 110 110 110 Ονομαστική πίεση bar 3 3 3 3 Ονομαστική πίεση του εναλλάκτη θερμότητας bar 6 6 6 6 Η αφαιρούμενη μη υφαντή πολυεστερική μόνωση χρησιμοποιείται στα μοντέλα από 800 L έως 2000 L. 90° 22.5° m Ø C Ø D n r s t 0 g q h e R TS1 L1 TS2 L2 L3 TS3 IS1 TSS1 OS1 TS4 L4 L1 L2 L3 L4 AV IS2 TSS2 OS2 Δοχεία αδράνειας | με δύο εναλλάκτες θερμότητας | 800 L έως 2000 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY V 12/9 S2 800 99 P6 TESY V 15/9 S2 1000 99 P6 TESY V 12/8 S2 1500 120 P6 TESY V 15/9 S2 2000 130 P6 h mm 1947 2125 2219 2413 e mm 1507 1747 1737 1904 g mm 1120 1360 1297 1409 mm 1020 1187 1091 1272 m mm 1387 1502 1465 1566 n mm 580 582 651 647 q mm 1500 1775 1730 1896 mm 1120 1304 1297 1413 s mm 740 833 864 930 t mm 360 362 431 447 R mm 2178 2347 2462 2735 ØC mm 990 990 1200 1300 ØD mm 790 790 1000 1100 ΜΟΝΤΕΛΑ TESY V 12/9 S2 800 99 P6 TESY V 15/9 S2 1000 99 P6 TESY V 12/8 S2 1500 120 P6 TESY V 15/9 S2 2000 130 P6 IS1 είσοδος εναλλάκτη θερμότητας G1 G1 G1 1/2 G1 1/2 OS1 έξοδος εναλλάκτη θερμότητας G1 G1 G1 1/2 G1 1/2 IS2 είσοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 G1 1/2 G1 1/2 OS2 έξοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 G1 1/2 G1 1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 G1/2 G1/2 G1/2 G1/2 TS4 υποδοχή αισθητήρα θερμότητας στο επίπεδο 4 G1/2 G1/2 G1/2 G1/2 TSS1 υποδοχή αισθητήρα θερμότητας στον εναλλάκτη θερμότητας G1/2 G1/2 G1/2 G1/2 TSS2 υποδοχή αισθητήρα θερμότητας στον εναλλάκτη θερμότητας G1/2 G1/2 G1/2 G1/2 L1 επίπεδο 1 G1 1/2 G1 1/2 G2 G2 L2 επίπεδο 2 G1 1/2 G1 1/2 G2 G2 L3 επίπεδο 3 G1 1/2 G1 1/2 G2 G2 L4 επίπεδο 4 G1 1/2 G1 1/2 G2 G2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1!
Solid fuel boiler
Σελίδα 80 Σελίδα 81 Σ Ύ ΝΔΎΑΣΜ Ε ΝΑ ΔΟΧΕΊΑ ΑΔΡΑ ΝΕ Ί ΑΣ ΜΕ ΑΝΟΞΕΙΔΏΤΟ ΕΝΑΛΛΑΚΤΉ ΎΓΙΕΙΝΟΎ ΤΎΠΟΎ 3 Bar ΣΥΝΔΥΆΣΜΕΝΆ ΔΟΧΕΙΆ ΆΔΡΆΝΕΙΆΣ ΓΙΆ ΣΥΣΤΗΜΆΤΆ ΘΕΡΜΆΝΣΗΣ ΚΆΙ ΠΆΡΆΓΩΓΗ ΖΕΣΤΟΥ ΝΕΡΟΥ ΟΙΚΙΆΚΗΣ ΧΡΗΣΗΣ Δοχεία αδράνειας για συστήματα θέρμανσης σε συνδυασμό με παραγωγή ζεστού νερού για οικιακές ανάγκες. Το νερό για τις οικιακές ανάγκες παρέχεται μέσω της συνεχούς ροής μέσω του ανοξείδωτου εναλλάκτη (υγιεινού τύπου) Πρόκειται για μια πολύ αποδοτική διαδικασία εξασφαλίζοντας χαμηλή κατανάλωση ενέργειας σε σχέση με τα κανονικά μοντέλα. Η γκάμα περιλαμβάνει μοντέλα από 500 L έως 1000 L με: Εναλλάκτη από ανοξείδωτο χάλυβα υγιεινού τύπου και δύο εναλλάκτες θερμότητας Εναλλάκτη από ανοξείδωτο χάλυβα υγιεινού τύπου και έναν εναλλάκτη θερμότητας Εναλλάκτη από ανοξείδωτο χάλυβα υγιεινού τύπου Πλεονεκτήματα: Παραγωγή ζεστού νερού οικιακής χρήσης μέσω εναλλάκτη θερμότητας υγιεινού τύπου κατασκευασμένου από χάλυβα AISI 316L. Κατάλληλος για συνδυασμό διαφορετικών τύπων πηγών θερμότητας χαμηλής και υψηλής θερμοκρασίας. Ονομαστική πίεση λειτουργίας του εναλλάκτη θερμότητας ζεστού νερού οικιακής χρήσης 10 bar. 95 °C μέγιστη θερμοκρασία λειτουργίας του εναλλάκτη θερμότητας ζεστού νερού οικιακής χρήσης. 4 είσοδοι και 4 έξοδοι για σύνδεση διαφορετικών τύπων πηγών θερμότητας. 4 υποδοχές για αισθητήρες θερμοκρασίας. Υψηλής απόδοσης ΆΦΆΙΡΟΥΜΕΝΗ ΠΟΛΥΕΣΤΕΡΙΚΗ ΜΟΝΩΣΗ για τα μοντέλα από 800 L έως 1000 L.. ΠΛΕΟΝΕΚΤΉΜΑΤΑ
Σελίδα 82 Σελίδα 83 Σ Ύ ΝΔΎΑΣΜ Ε ΝΑ ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ με ανοξείδωτο εναλλάκτη θερμότητας υγιεινού τύπου 500 L έως 1000 L Μοντέλο TESY V 500 75 HYG 5.0 TESY V 800 99 HYG5.5 HЕ TESY V 1000 99 HYG5.5 HE Αριθμός στοιχείου № 303530 303844 303821 Ονομαστική χωρητικότητα δοχείου αδράνειας L 470 757 874 Καθαρό βάρος kg 110 138 149 Μόνωση mm 50 100 100 Επιφάνεια εναλλάκτη θερμότητας υγιεινού τύπου m² 5,00 5,50 5,50 Ονομαστικός όγκος εναλλάκτη θερμότητας υγιεινού τύπου L 26,00 28,00 28,00 Θερμικές απώλειες ΔT45K W 95,00 128,00 136,00 Κλάση ενεργειακής απόδοσης C C C Μέγιστη θερμοκρασία λειτουργίας °C 95 95 95 Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη θερμότητας υγιεινού τύπου °C 95 95 95 Ονομαστική πίεση δοχείου αδράνειας bar 3 3 3 Ονομαστική πίεση εναλλάκτη θερμότητας υγιεινού τύπου bar 10 10 10 Ποσότητα ζεστού νερού που λαμβάνεται στους (θc + 30) ή και πάνω. Προθέρμανση δοχείου έως τους 60 °C. L (Παροχή ζεστού νερού οικιακής χρήσης - DHW, l/min) 193.3 (30.0) 252.3 (30.0) 332.9 (30.0) Η αφαιρούμενη μη υφαντή πολυεστερική μόνωση χρησιμοποιείται στα μοντέλα από 800 L έως 2000 L. A A 0 k t s r b q R h CW L1 L2 L3 L4 L1 L1,2,3,4 EE L1,2,3,4 L2 L3 L4 TS1 TS2 TS3 TS4 AV Ø D Ø C HW EE section A-A 22.5° 90° Συνδυασμένα δοχεία αδράνειας | με ανοξείδωτο εναλλάκτη θερμότητας υγιεινού τύπου | 500 L έως 1000 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY V 500 75 HYG 5.0 TESY V 800 99 HYG5.5 HЕ TESY V 1000 99 HYG5.5 HE h mm 1677 1932 2132 b mm 820 1053 1092 k mm 212 292 292 q mm 1448 1502 1777 r mm 1036 1122 1306 s mm 624 742 835 t mm 212 362 364 R mm 1839 1969 2165 ØC mm 750 990 990 ØD mm 650 790 790 ΜΟΝΤΕΛΑ TESY V 500 75 HYG 5.0 TESY V 800 99 HYG5.5 HЕ TESY V 1000 99 HYG5.5 HE CW είσοδος κρύου νερού G1 G1 1/4 G1 1/4 HW είσοδος ζεστού νερού G1 G1 1/4 G1 1/4 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 G1/2 G1/2 G1/2 TS4 υποδοχή αισθητήρα θερμότητας στο επίπεδο 4 G1/2 G1/2 G1/2 EE άνοιγμα για ηλεκτρική αντίσταση G1 1/2 G1 1/2 G1 1/2 AV άνοιγμα εξαερισμού G1 1/2 G1 1/2 G1 1/2 L1 επίπεδο 1 G1 1/2 G1 1/2 G1 1/2 L2 επίπεδο 2 G1 1/2 G1 1/2 G1 1/2 L3 επίπεδο 3 G1 1/2 G1 1/2 G1 1/2 L4 επίπεδο 4 G1 1/2 G1 1/2 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1!
fuel boiler
Solid
Σελίδα 84 Σελίδα 85 Σ Ύ ΝΔΎΑΣΜ Ε ΝΑ ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ με ανοξείδωτο εναλλάκτη θερμότητας υγιεινού τύπου με έναν εναλλάκτη θερμότητας 500 L έως 1000 L Μοντέλο TESY V 11S 500 75 HYG5.0 TESY V 10 S 800 99 HYG5.5 HE TESY V 10 S 1000 99 HYG5.5 HE Αριθμός στοιχείου № 303534 303825 303822 Ονομαστική χωρητικότητα δοχείου αδράνειας L 458 748 838 Καθαρό βάρος kg 139 174 178 Μόνωση mm 50 100 100 Επιφάνεια εναλλάκτη θερμότητας υγιεινού τύπου m² 5,00 5,50 5,50 Ονομαστικός όγκος εναλλάκτη θερμότητας υγιεινού τύπου L 26,00 28,00 28,00 Επιφάνεια εναλλάκτη θερμότητας S1 m² 1,65 2,23 2,23 Χωρητικότητα εναλλάκτη θερμότητας S1 L 10,00 19,20 19,20 Θερμικές απώλειες ΔT45K W 95 128 136 Κλάση ενεργειακής απόδοσης C C C Μέγιστη θερμοκρασία λειτουργίας του δοχείου αδράνειας °C 95 95 95 Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη θερμότητας υγιεινού τύπου °C 95 95 95 Ονομαστική πίεση δοχείου αδράνειας bar 3 3 3 Ονομαστική πίεση εναλλάκτη θερμότητας bar 6 6 6 Ονομαστική πίεση εναλλάκτη θερμότητας υγιεινού τύπου bar 10 10 10 Ποσότητα ζεστού νερού που λαμβάνεται στους (θc + 30) ή και πάνω. Προθέρμανση δοχείου έως τους 60 °C. L (Παροχή ζεστού νερού οικιακής χρήσης - DHW, l/min) 193.3 (30.0) 252.3 (30.0) 332.9 (30.0) Πτώση πίεσης σερπαντίνας σε ρυθμό ροής m³/h (S1) mBar (l/min) 87.4 (29.2) 376.7 (58.3) "71.1 (50.0) 302.8 (100.0) 74.0 (50.0) 301.6 (100.0) Η αφαιρούμενη μη υφαντή πολυεστερική μόνωση χρησιμοποιείται στα μοντέλα από 800 L και 1000 L A A 0 k t s i r b q R h CW OS1 IS1 EE L1 L2 L3 L4 L1 L1,2,3,4 EE L1,2,3,4 L2 L3 L4 HW AV Ø D Ø C TS1 TS2 TS3 TS4 section A-A 22.5° 90° Συνδυασμένα δοχεία αδράνειας | με ανοξείδωτο εναλλάκτη θερμότητας υγιεινού τύπου με έναν εναλλάκτη θερμότητας | 500 L έως 1000 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY V 11S 500 75 HYG5.0 TESY V 10 S 800 99 HYG5.5 HE TESY V 10 S 1000 99 HYG5.5 HE h mm 1677 1932 2132 b mm 820 1053 1092 mm 780 780 968 mm 307 412 414 k mm 212 292 294 q mm 1448 1502 1777 r mm 1036 1122 1306 s mm 624 742 835 t mm 212 362 364 R mm 1839 1969 2165 ØC mm 750 990 990 ØD mm 650 790 790 ΜΟΝΤΕΛΑ TESY V 11S 500 75 HYG5.0 TESY V 10 S 800 99 HYG5.5 HE TESY V 10 S 1000 99 HYG5.5 HE CW είσοδος κρύου νερού G1 G1 1/4 G1 1/4 HW είσοδος ζεστού νερού G1 G1 1/4 G1 1/4 IS1 είσοδος εναλλάκτη θερμότητας G1 G1 1/2 G1 1/2 OS1 έξοδος εναλλάκτη θερμότητας G1 G1 1/2 G1 1/2 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 G1/2 G1/2 G1/2 TS4 υποδοχή αισθητήρα θερμότητας στο επίπεδο 4 G1/2 G1/2 G1/2 EE άνοιγμα για ηλεκτρική αντίσταση G1 1/2 G1 1/2 G1 1/2 AV άνοιγμα εξαερισμού G1 1/2 G1 1/2 G1 1/2 L1 επίπεδο 1 G1 1/2 G1 1/2 G1 1/2 L2 επίπεδο 2 G1 1/2 G1 1/2 G1 1/2 L3 επίπεδο 3 G1 1/2 G1 1/2 G1 1/2 L4 επίπεδο 4 G1 1/2 G1 1/2 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1!
Solid fuel boiler
Σελίδα 86 Σελίδα 87 Σ Ύ ΝΔΎΑΣΜ Ε ΝΑ ΔΟΧΕ Ι Α ΑΔΡΑ ΝΕΙΑΣ με ανοξείδωτο εναλλάκτη θερμότητας υγιεινού τύπου με δύο εναλλάκτες θερμότητας 800 L έως 1000 L Μοντέλο TESY V 10/6 S2 800 99 HYG5.5 HE TESY V 10/9 S2 1000 99 HYG5.5 HE Αριθμός στοιχείου № 303829 303830 Ονομαστική χωρητικότητα δοχείου αδράνειας L 738 827 Καθαρό βάρος kg 186 210 Μόνωση mm 100 100 Επιφάνεια εναλλάκτη θερμότητας υγιεινού τύπου m² 5,50 5,50 Ονομαστικός όγκος εναλλάκτη θερμότητας υγιεινού τύπου L 28,00 28,00 Επιφάνεια εναλλάκτη θερμότητας S1 m² 2,23 2,23 Χωρητικότητα εναλλάκτη θερμότητας S1 L 19,20 19,20 Επιφάνεια εναλλάκτη θερμότητας S 2 m² 1,00 1,54 Χωρητικότητα εναλλάκτη θερμότητας S 2 L 5,90 8,70 Θερμικές απώλειες ΔT45K W 128 136 Κλάση ενεργειακής απόδοσης C C Μέγιστη θερμοκρασία λειτουργίας του δοχείου αδράνειας °C 95 95 Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη θερμότητας υγιεινού τύπου °C 95 95 Ονομαστική πίεση δοχείου αδράνειας bar 3 3 Ονομαστική πίεση εναλλάκτη θερμότητας υγιεινού τύπου bar 10 10 Ονομαστική πίεση εναλλάκτη θερμότητας bar 6 6 Ποσότητα ζεστού νερού που λαμβάνεται στους (θc + 30) ή και πάνω. Προθέρμανση δοχείου έως τους 60 °C. L (Παροχή ζεστού νερού οικιακής χρήσης - DHW, l/min) 252.3 (30.0) 332.9 (30.0) Πτώση πίεσης εναλλάκτη σε ρυθμό ροής m³/h (S1) mBar (l/min) 71.1 (50.0) 302.8 (100.0) 74.1 (50.0) 301.6 (100.0) Πτώση πίεσης εναλλάκτη σε ρυθμό ροής m³/h (S2) mBar (l/min) 112.2 (50.0) 452.4 (100.0) 134.4 (50.0) 563.3 (100.0) Η αφαιρούμενη μη υφαντή πολυεστερική μόνωση χρησιμοποιείται στα μοντέλα από 800 L και 1000 L A A CW OS1 OS2 IS1 EE IS2 L1 L1,2,3,4 EE L1,2,3,4 L2 L3 L4 L1 L2 L3 L4 TS1 TS2 TS3 TS4 HW AV Ø D Ø C R 0 k t s g b e q h section A-A 22.5° 90° Συνδυασμένα δοχεία αδράνειας με ανοξείδωτο εναλλάκτη θερμότητας υγιεινού τύπου με δύο εναλλάκτες θερμότητας | 800 L έως 1000 L Π Ά ΡΆ ΔΕΙΓΜ Ά ΤΟΠΟΘΕΤΗΣΗΣ Κ ΆΙ ΣΥΝΔΕΣΗΣ Διαστάσεις ±5 mm TESY V 10/6 S2 800 99 HYG5.5 HE TESY V 10/9 S2 1000 99 HYG5.5 HE h mm 1932 2132 b mm 1053 1092 i mm 780 968 j mm 412 414 k mm 292 294 q mm 1502 1777 r mm 1122 1306 s mm 742 835 t mm 362 364 R mm 1969 2165 ØC mm 990 990 ØD mm 790 790 Μοντέλο TESY V 10/6 S2 800 99 HYG5.5 HE TESY V 10/9 S2 1000 99 HYG5.5 HE CW είσοδος κρύου νερού G1 1/4 G1 1/4 HW είσοδος ζεστού νερού G1 1/4 G1 1/4 IS1 είσοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 OS1 έξοδος εναλλάκτη θερμότητας G1 1/2 G1 1/2 IS2 είσοδος εναλλάκτη θερμότητας G1 G1 OS2 έξοδος εναλλάκτη θερμότητας G1 G1 TS1 υποδοχή αισθητήρα θερμότητας στο επίπεδο 1 G1/2 G1/2 TS2 υποδοχή αισθητήρα θερμότητας στο επίπεδο 2 G1/2 G1/2 TS3 υποδοχή αισθητήρα θερμότητας στο επίπεδο 3 G1/2 G1/2 TS4 υποδοχή αισθητήρα θερμότητας στο επίπεδο 4 G1/2 G1/2 EE άνοιγμα για ηλεκτρική αντίσταση G1 1/2 G1 1/2 AV άνοιγμα εξαερισμού G1 1/2 G1 1/2 L1 επίπεδο 1 G1 1/2 G1 1/2 L2 επίπεδο 2 G1 1/2 G1 1/2 L3 επίπεδο 3 G1 1/2 G1 1/2 L4 επίπεδο 4 G1 1/2 G1 1/2 Προσδιορισμός σπειρωμάτων σύμφωνα με το EN ISO 228-1!
fuel boiler
Solid
Σελίδα 88 Σελίδα 89 Μοντέλο Ισχύς Όνομα Αρ. στοιχείου Περιγραφη Ήλεκτρολογικά κιτ Από 160 L έως 500 L 3 kW Ήλεκτρολογικό κιτ 3 kWΑΜΕΣΉΣ ΛΕΊΤΟΥΡΓΊΑΣ 301456 Ή συσκευασία περιλαμβάνει: Λαστιχένια τσιμούχα για τη φλάντζα Κάλυμμα φλάντζας με φις σε διάσταση G 1½" Ήλεκτρική αντίσταση 3000 W/230V, L=375mm, G 1½" Θερμοστάτης + Θερμικό διακοπής 70 ±5℃ / 85 ±5℃ Φις (MB3000 ORW1_230V-64) 3 kW Ήλεκτρολογικό κιτ 3 kW 301455 Ή συσκευασία περιλαμβάνει: Λαστιχένια τσιμούχα για τη φλάντζα Κάλυμμα φλάντζας με φις σε διάσταση G 1½"" Ήλεκτρική αντίσταση 3000 W/230V - 3x230V, L= 290mm, G 1½" Θερμοστάτης + Θερμικό διακοπής 75±4℃ / 95 +0/-6℃
kW Ήλεκτρολογικό κιτ 4.5 kW 301457 Ή συσκευασία περιλαμβάνει: Λαστιχένια τσιμούχα για τη φλάντζα Κάλυμμα φλάντζας με φις σε διάσταση G 1½" Ήλεκτρική αντίσταση 4500 W/230V - 3x230V, L=405mm, G 1½" Θερμοστάτης + Θερμικό διακοπής 75±4℃ / 95 +0/-6℃ 6 kW Ήλεκτρολογικό κιτ 6 kW 305620 Ή συσκευασία περιλαμβάνει: Λαστιχένια τσιμούχα για τη φλάντζα Κάλυμμα φλάντζας με φις σε διάσταση G 1½" Ήλεκτρική αντίσταση 6000 W/230V - 3x230V, L=440mm, G 1½" Θερμοστάτης + Θερμικό διακοπής 75±4℃ / 95 +0/-6℃ Ήλεκτρολογικό κιτ χωρίς κάλυμμα για φλάντζα Από 800 L έως 2000 L 4.5 kW Ήλεκτρολογικό κιτ 4.5 kW 300560 Ή συσκευασία περιλαμβάνει: Ήλεκτρική αντίσταση 4500 W 230V - 3x230V, L=405mm, G 1½" Θερμοστάτης + Θερμικό διακοπής 75±4℃ / 95 +0/-6℃ 6 kW Ήλεκτρολογικό κιτ 6 kW 300562 Ή συσκευασία περιλαμβάνει: Ήλεκτρική αντίσταση 6000 W/230V - 3x230V, L=505mm, G 1½" Θερμοστάτης + Θερμικό διακοπής 75±4℃ / 95 +0/-6℃
kW Ήλεκτρολογικό κιτ 7.5 kW 300564 Ή συσκευασία περιλαμβάνει: Ήλεκτρική αντίσταση 7500 W/400V - 3x230V, L=615mm, G 1½" Θερμοστάτης + Θερμικό διακοπής 75±4℃ / 95 +0/-6℃ 12 kW Ήλεκτρολογικό κιτ 12 kW 304313 Ή συσκευασία περιλαμβάνει: Ήλεκτρική αντίσταση 12000 W/400V - 3x230V, L=520mm, G2" Θερμοστάτης + Θερμικό διακοπής 75±4℃ / 95 +0/-6℃ Μοντέλο Όνομα Αρ. στοιχείου Περιγραφη Κάλυμμα φλάντζας με φις για θερμαντικό στοιχείο Από 160 L έως 5 00 L Κιτ φλάντζας 301459 Ή συσκευασία περιλαμβάνει: Λαστιχένια τσιμούχα για τη φλάντζα Κάλυμμα φλάντζας με φις σε διάσταση G 1½" Από 800 L έως 2000 L Κιτ φλάντζας 305497 Ή συσκευασία περιλαμβάνει: Λαστιχένια τσιμούχα για τη φλάντζα Κάλυμμα φλάντζας με φις σε διάσταση G2” Από 800 L έως 2000 L Κιτ φλάντζας 305496 Ή συσκευασία περιλαμβάνει: Λαστιχένια τσιμούχα για τη φλάντζα Κάλυμμα φλάντζας με φις σε διάσταση G 1½" Τύπου φλάντζας σχύει για δοχεία με όγκο DN 120 Από 160 L έως 500 L DN 180 Από 800 L έως 2000 L ΕΞΑΡΤ Η ΜΑΤΑ Μοντέλο Ισχύς Όνομα Αρ. στοιχείου Περιγραφη Ήλεκτρικές αντιστάσεις Από 160 L έως 5 00 L 3 kW Ήλεκτρική αντίσταση 3 kW- ΑΜΕΣΉΣ ΛΕΊΤΟΥΡΓΊΑΣ 300910 Ήλεκτρική αντίσταση 3000 W/230V, G 1½" Ενσωματωμένος θερμοστάτης + Θερμικό διακοπής 70 ±5℃ / 85 ±5℃ Φις (MB3000 ORW1_230V-64) 3 kW Ήλεκτρική αντίσταση 3 kW 300570 HE 3000 W/230 V 3 φάσεων L= 290mm, G 1½" 4.5 kW Ήλεκτρική αντίσταση 4.5 kW 300571 HE 4500 W/230 V 3 φάσεων L= 405mm, G 1½" 6 kW Ήλεκτρική αντίσταση 6 kW 305618 HE 6000 W/230 V 3 φάσεων L= 440mm, G 1½" Από 800 L έως 2000 L 6 kW Ήλεκτρική αντίσταση 6 kW 300573 HE 6000 W/230 V 3 φάσεων L= 505mm, G 1½" 7.5 kW Ήλεκτρική αντίσταση 7.5 kW 300575 HE 7500 W/400 V 3 φάσεων L= 615mm, G 1½" 12 kW Ήλεκτρική αντίσταση 12 kW 300569 HE 12000 W/400 V 3 φάσεων L= 520mm, G 2" Θερμαντικά στοιχεία με ενσωματωμένο Θερμοστάτη + Θερμικό διακοπής Από 160 L έως 5 00 L 3kW Ήλεκτρική αντίσταση 3 kW 305558 HE 3000W/230V 3 φάσεων L= 290mm, G 1½", IP 65 4.5kW Ήλεκτρική αντίσταση 4.5 kW 305364 HE 4500W/230V 3 φάσεων L= 405mm, G 1½", IP 65 6kW Ήλεκτρική αντίσταση 6 kW 305365 HE 6000W/230V 3 φάσεων L= 440mm, G 1½", IP 65 Από 800 L έως 2000 L 6kW Ήλεκτρική αντίσταση 6 kW 305365 HE 6000W/230V 3 φάσεων L= 505mm, G 1½", IP 65 7.5kW Ήλεκτρική αντίσταση 7.5 kW 305366 HE 7500W/400V 3 φάσεων L= 615mm, G 1½", IP 65 Από 120 L έως 160 L Έμμεσα θερμαινόμενα δοχεία κάτω από λέβητες αερίου 3kW Ήλεκτρική αντίσταση HCWH 3KW UGT 305619 HE 3000W/230V 3 φάσεων L= 700mm, G1 1/2, IP 65 Συνδυασμένες μονάδες ελέγχου θερμοκρασίας Από 160 L έως 5 00 L Συνδυασμένη μονάδα ελέγχου /160-500L 300592 Θερμοστάτης + Θερμικό διακοπής 90±3℃ / 110 +0/-6℃ Από 800 L έως 2000 L Συνδυασμένη μονάδα ελέγχου / 750-2000L 300593 Θερμοστάτης + Θερμικό διακοπής 90±3℃ / 110 +0/-6℃ ΕΞΑΡΤ Η ΜΑΤΑ Flange Rubber gasket for ange Flange cover Decorative cover Heating element Thermostat + Thermal cut-o Thermostat + Thermal cut-o Heating element Ø120 8 x M10 Ø178 Ø150 45° 12 x Ø11 Ø274 26 x Ø13 13.8° DN 120 176 257 36° 225 10 x Ø11 DN 180 DN 180 Θερμοστάτης Θερμικός διακόπτης Φλάτζα Λαστιχένια τσιμούχα για φλάτζα Διακοσμητικό κάλλυμα Ήλεκτρική αντίσταση Θερμοστάτης + Θερμικός διακόπτης Ήλεκτρική αντίσταση Κάλλυμα φλάτζας
4.5
7.5
ΣΗΜΕΙΏΣΕΙΣ
