AquaThermica Eco
Încălzitor cu pompă de căldură aer-apă pentru apă caldă menajeră
Gama AquaThermica Eco include modelele cu volume de 200 și 260 de litri cu sau fără un schimbător de căldură.
R513a
Eficienţă energetică mai mare și performanţa sunt garantate de agentul ecologic R513a.
Element de încălzire electrică pentru o încălzire mai rapidă și atingerea unei temperaturi mai ridicate de 75ºC.
Ciclul automat antilegionella și sistem de autodiagnosticare.
energie
Motor electronic pas cu pas care echilibează cu precizie ciclul agentului frigorific
tesy.com
A+ ErP CO2 -10˚C + 43˚C 65°C
ACM
(Apă Caldă Menajeră) doar cu pompă de căldură
Energie regenerabilă Eficienţă energetică clasa A+
Emisii scăzute de CO2
Interval
temperatură:
-10°C până la +43°C
operaţional de
de la
Conectivitate la solar și panouri
Ușor de utilizat Afișaj LED LED ERV modulation
Până la 75% mai puţin consum de
fotovoltaice
PRINCIPIUL
E 220 - 230 V E 220 - 230 V Evaporator Rezervor de stocare Compresor Aer rece evacuat Gaz cald Gaz fierbinte Lichid cald Lichid rece Intrare aer Valvă de expansiune Condensator Intrare apă rece Iesire de apă caldă tesy.com Controler Panou FV Solar collector Invertor AC-DC Recirculation
DE OPERARE CONECTIVITATE LA SISTEMUL SOLAR

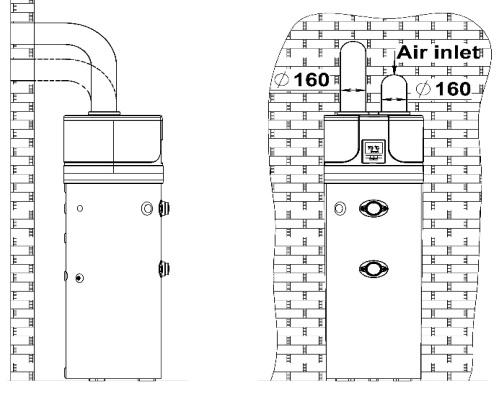

OPŢIUNI DE INSTALARE
Opţiuni pentru răcirea și dezumidificarea încăperilor
Numai conducta de ieșire a aerului Air outlet duct only
Racordare cu conductă dublă
Dual duct connection Air outlet duct only
Dual duct connection For drying premises
Pentru răcirea și uscarea spaţiilor
DATE TEHNICE
Puterea
Curentul maxim de pornire a pompei de
Protecţii necesare în caz de suprasarcină
Protecţie internă
Condiţii de operare
(Rezistenţă electrică)) = 2,163
(Rezistenţă electrică)) = 9.6
Siguranţă T de 16A/ întrerupător automat de 16A, caracteristica C (de așteptat în timpul instalării pe sistemele de alimentare cu energie electrică)
Termostat de siguranţă cu resetare manuală
Min.÷ temperatura maximă de admisie a aerului din pompa de căldură (90% H.R.) °C -10 ÷ 43
Mín. ÷ temperatura max. a locului de instalare °C 4 ÷ 40
Temperatura de lucru
Temperatura maximă reglabilă a apei (cu încălzitor E); EN 16147:2017 °C 65 [75]
Modelo AquaThermica Eco 200 with heat exchanger AquaThermica Eco 200 AquaThermica Eco 260 with heat exchanger AquaThermica Eco 260 HPWH 3.1 200 U 01 S HPWH 3.1 200 U 01 HPWH 3.1 260 U 01 S HPWH 3.1 260 U 01 Numărul SAP No 305765 305764 305763 305762 Performanţă Unitate Putere termică nominală Stare EN 16147:2017– A20/W55 kW 1,75 1,75 1,63 1,63 Stare EN 16147:2017 - A14/W55 1,53 1,53 1,43 1,43 Stare EN 16147:2017 - A7/W55 1,27 1,27 1,23 1,23 Punctul de setare a temperaturii pentru apa caldă ºC 55 55 55 55 Timp de încălzire h Stare EN 16147:2017 – A20/W55 h:m 5:41 5:41 7:23 7:23 Stare EN 16147:2017 - A14/W55 6:33 6:33 8:49 8:49 Stare EN 16147:2017 - A7/W55 7:45 7:45 10:12 10:12 Timp de încălzire în modul BOOST (A7/W10-55) h:m 3:47 3:47 4:21 4:21 COP DHW Stare EN 16147:2017– A20/W55 kW 3,9 3,9 3,9 3,9 Stare EN 16147:2017 - A14/W55 3,5 3,5 3,6 3,6 Stare EN 16147:2017 - A7/W55 3 3 3,2 3,2 Stare EN 16147:2017 – A2/W55 2,5 2,5 2,8 2,8 Eficienţa energetică / clasa ErP Stare EN 16147:2017– A20/W55 A++ A++ A++ A++ Stare EN 16147:2017 - A14/W55 A+ A+ A+ A+ Stare EN 16147:2017 - A7/W55 A+ A+ A+ A+ Stare EN 16147:2017 – A2/W55 A A A A Consumul anual de energie AEC Stare EN 16147:2017– A20/W55 kWh/a 622 622 1042 1042 Stare EN 16147:2017 - A14/W55 702 702 1136 1136 Stare EN 16147:2017 - A7/W55 822 822 1250 1250 Puterea acustică Lw (A) în interior dB (A) 57 Profil de încărcare L L XL XL Date electrice Alimentare cu energie (frecvenţă) V (Hz) 1/N/220-240 (50) Gradul de protecţie IPX4 Consum maxim de energie HP kW 0.663+1,500
kW 1.5
A 3.1+6.5
elementului electric de încălzire
Curentul maxim al aparatului
A 13.5
căldură
A
Exterior Indor Exterior Indor
tesy.com
DIMENSIUNI ȘI DATE TEHNICE
Thread designations according to EN ISO 228-1 Model AquaThermica Eco 200 with heat exchanger AquaThermica Eco 200 AquaThermica Eco 260 with heat exchanger AquaThermica Eco 260 HPWH 3.1 200 U 01 S HPWH 3.1 200 U 01 HPWH 3.1 260 U 01 S HPWH 3.1 260 U 01 Numărul SAP No 305765 305764 305763 305762 Caracteristici de proiectare Unitate Compresor / Protecţia compresorului Întrerupător rotativ / termic cu resetare automată Tip de protecţie a circuitului termodinamic Presostate de siguranţă cu resetare automată; [presiune înaltă/joasă 2,5/0,1 Mpa]. Presostat automat de siguranţă (înaltă) MPa 2.5 Presostat automat de siguranţă (joasă) MPa 0.1 Ventilator Centrifugal Presiunea externă disponibilă a pompei de căldură Pa 88 Diametrul debitului de evacuare mm 160 Capacitatea nominală a aerului m³/h 360 Protecţia motorului Întrerupător termic intern cu resetare automată Condensator Aluminiu; înfășurat în exterior, nu în contact cu apa Agent frigorific R513a Încărcare cu agent frigorific g 1100 Potenţialul de încălzire globală al agentului frigorific 631 Echivalent CO2 (CO2e) t 0.693 Ciclu automat anti-Legionella YES Rezervor de stocare a apei Capacitatea rezervorului de stocare a apei l 194 202 251 260 Volumul maxim de apă amestecată la 40°C/ V40* l 277 283 352 360 Suprafaţa schimbătorului solar de căldură m ² 1 N/A 1,2 N/A Volumul schimbătorului solar de căldură l 5,8 N/A 7,5 N/A Protecţie împotriva coroziunii Anod Mg Ø33x400 mm Izolaţie termică Tub rigid PVC de 50 mm Presiunea maximă de lucru - rezervor de stocare Bar 8 Greutate la transport kg 121 101 140 119 Dimensiuni ±5 mm HPWH 200 HPWH 200 S HPWH 260 HPWH 260 S h mm 1720 1720 2010 2010 a mm 994 994 1285 1285 b mm 724 724 834 834 d mm 995 995 1285 1285 f mm 803 803 1064 1064 i mm 681 - 781k mm 60 60 60 60 n mm 681 681 766 766 u mm 1153 1153 1440 1440 w mm 58 58 58 58 M mm 260 260 260 260 ØDF mm 160 160 160 160 R mm 1785 1785 2055 2055 ØD mm 630 630 630 630 MODEL HPWH 200 HPWH 200 S HPWH 260 HPWH 260 S CW cold water inlet G 1" G 1" G 1" G 1" HW hot water outlet G 1" G 1" G 1" G 1" IS heat exchanger inlet G 1" - G 1"OS heat exchanger outlet G 1" - G 1"R recirculation G ¾" G ¾" G ¾" G ¾" TS thermo pocket level 1 G ½" - G ½"EE opening for electric element G 1½" G 1½" G 1½" G 1½" CD condense drainage G ¾" G ¾" G ¾" G ¾" MA magnesium anode G 1¼" G 1¼" G 1¼" G 1¼"
Evacuarea aerului Admisie *Cantitatea maximă de apă furnizată la 40ºC. tesy.com
