Clas Ohlson, Vaasa

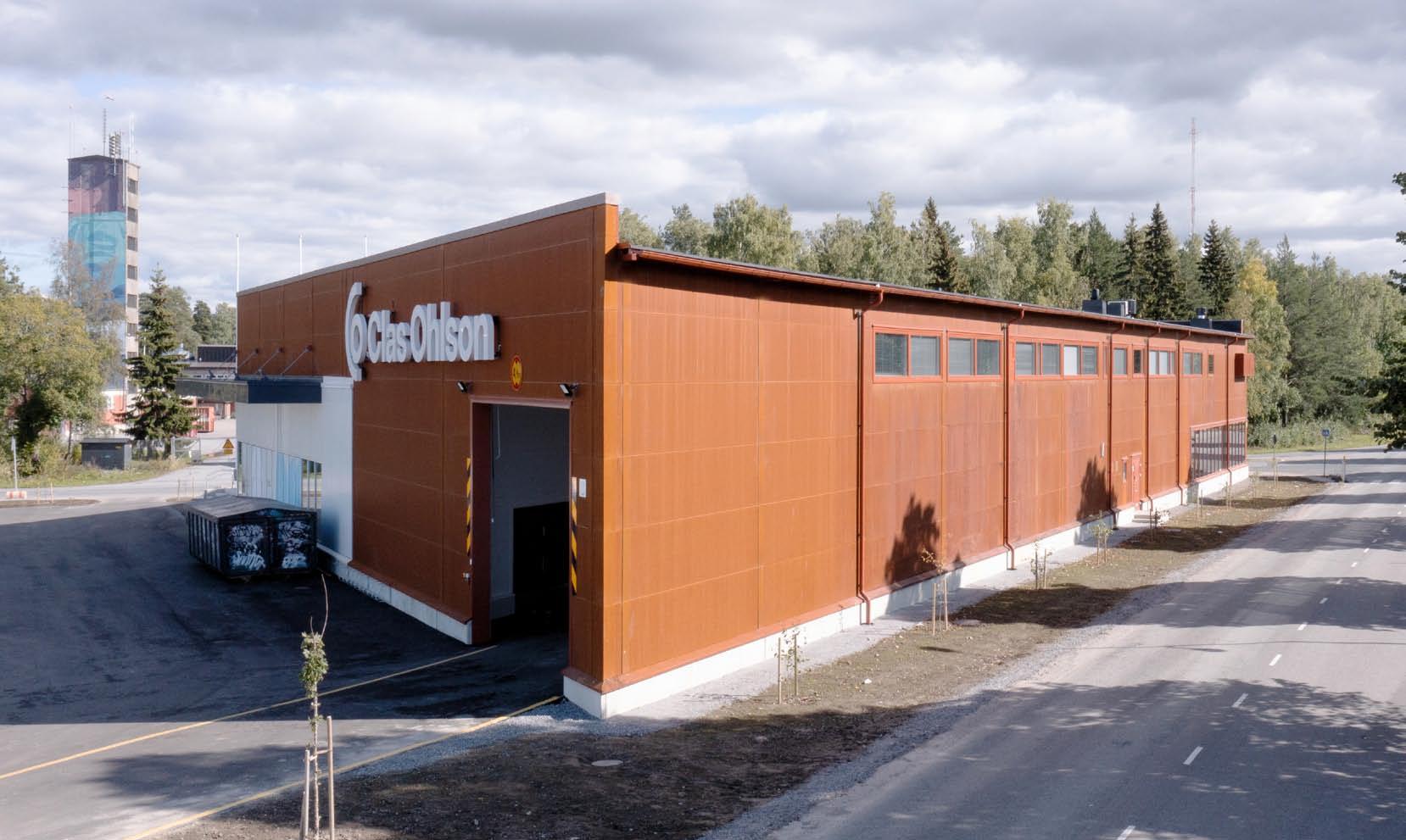

Julkisivujen päämateriaaliksi valikoitui Cor-Ten-pintainen elementti joka ajan saatossa saa lämpimän ja elävän julkisivupinnan.

Kuinka erottua muista? Se oli ensimmäisiä kysymyksiä suunnittelijana itselleni kun kohteen luonnostelua aloitettiin. Kolmion muotoinen tiukkaan rajattu tontti toi toki mukanaan omat mahdollisuudet mutta samalla myös logistiset haasteet. Ympäristö on ajan saatossa rakentunut keskustan ulkopuoliselle liikerakentamiselle varsin tavanomaisin keinoin. Tästä massasta tuli erottua yksinkertaisin keinoin. Ratkaisutavaksi valikoitui erottuvin sisäänkäyntikatoksin varusteltu, mahdollisimman yksiaineinen ja lämpimän sävyinen rakennusmassa.

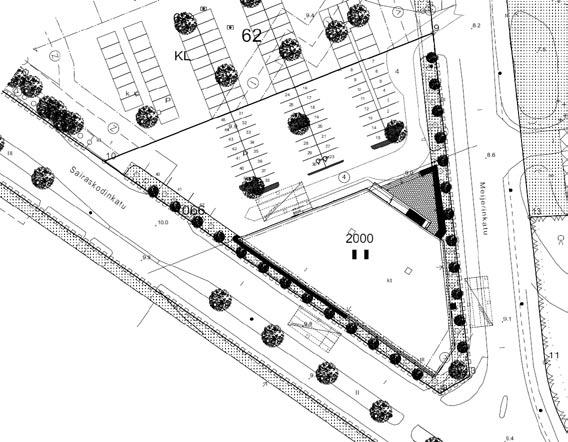

Asemapiirros

Kuva

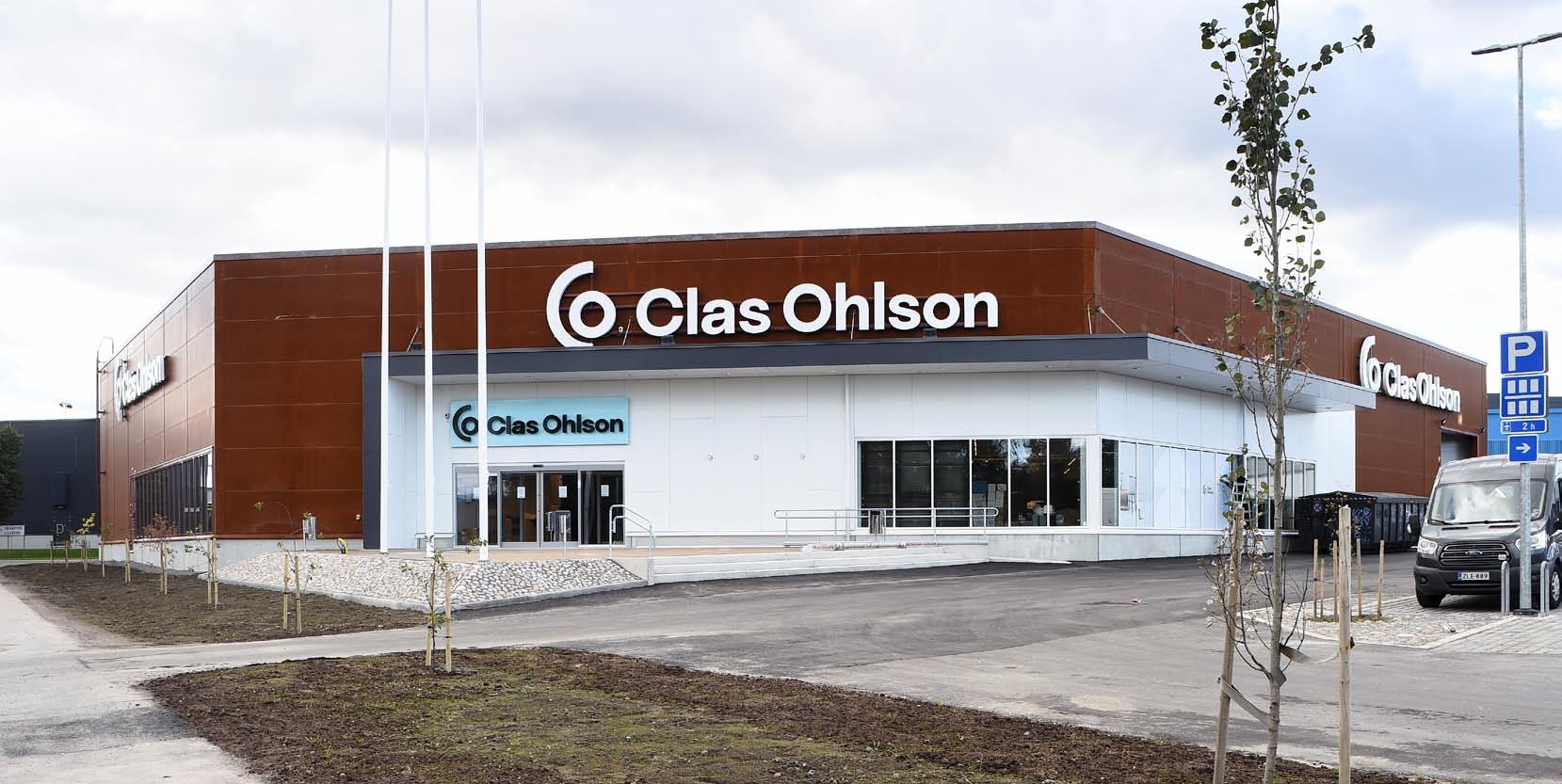

Julkisivujen päämateriaaliksi valikoitui Cor-Ten-pintainen elementti joka ajan saatossa saa lämpimän ja elävän julkisivupinnan. Valkoisena erottuva sisäänkäyntikatos avattiin kohti vilkasta risteystä näkyvyyden lisäämiseksi. Kasvillisuuden aikanaan kasvaessa on vehreyden ja Cor-Ten-pinnan yhdistelmästä tarkoitus kasvaa kiinteistön omistajaa, toimijaa ja itse liiketilaa mielikuvittava kokonaisuus.

Olla siis jotain enemmän kuin vain seinät ja katto. Valistunut rakennuttaja ymmärsi heti ajatuksen ytimen ja näin toteutusta suunniteltaessa myös monissa materiaalivalinnoissa kallistuttiin teräksen suuntaan.

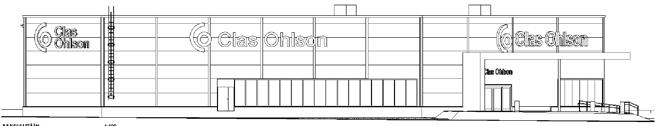

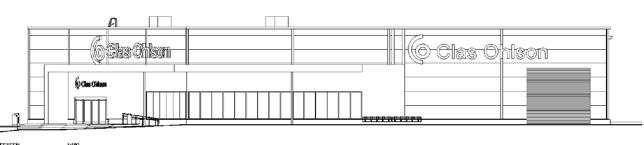

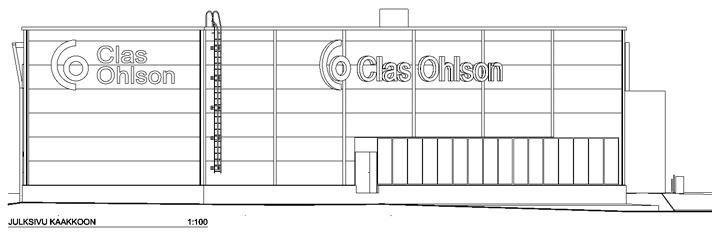

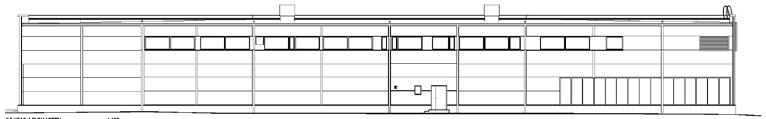

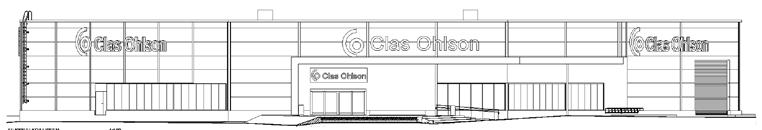

Julkisivut

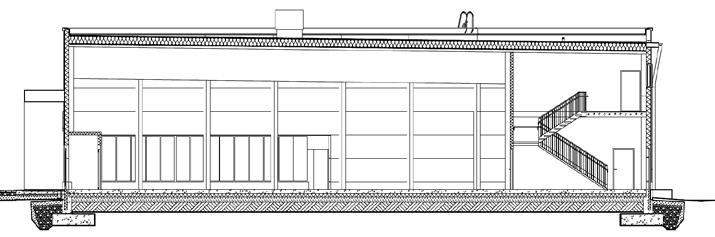

Leikkaus

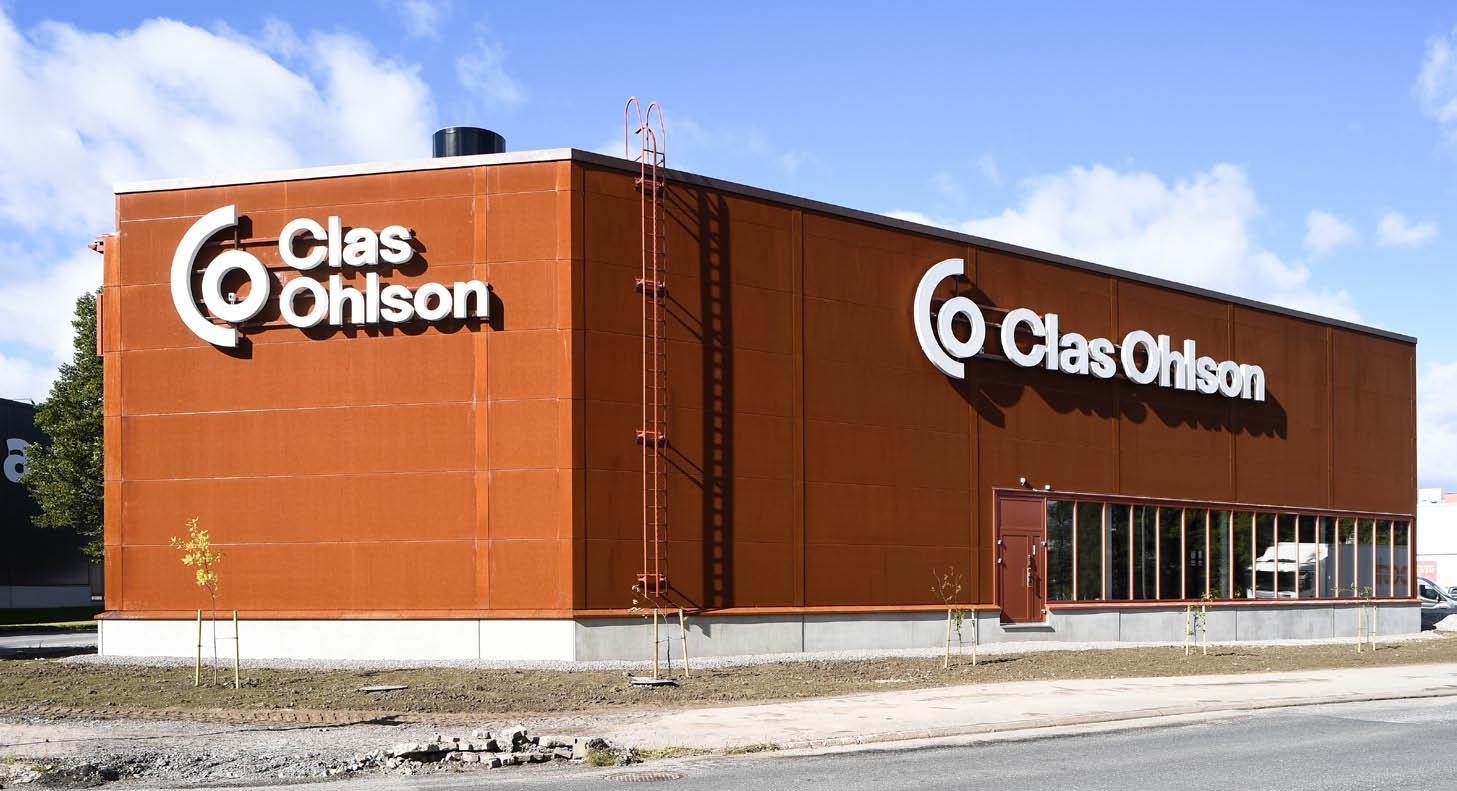

Valokuva: Ruukki

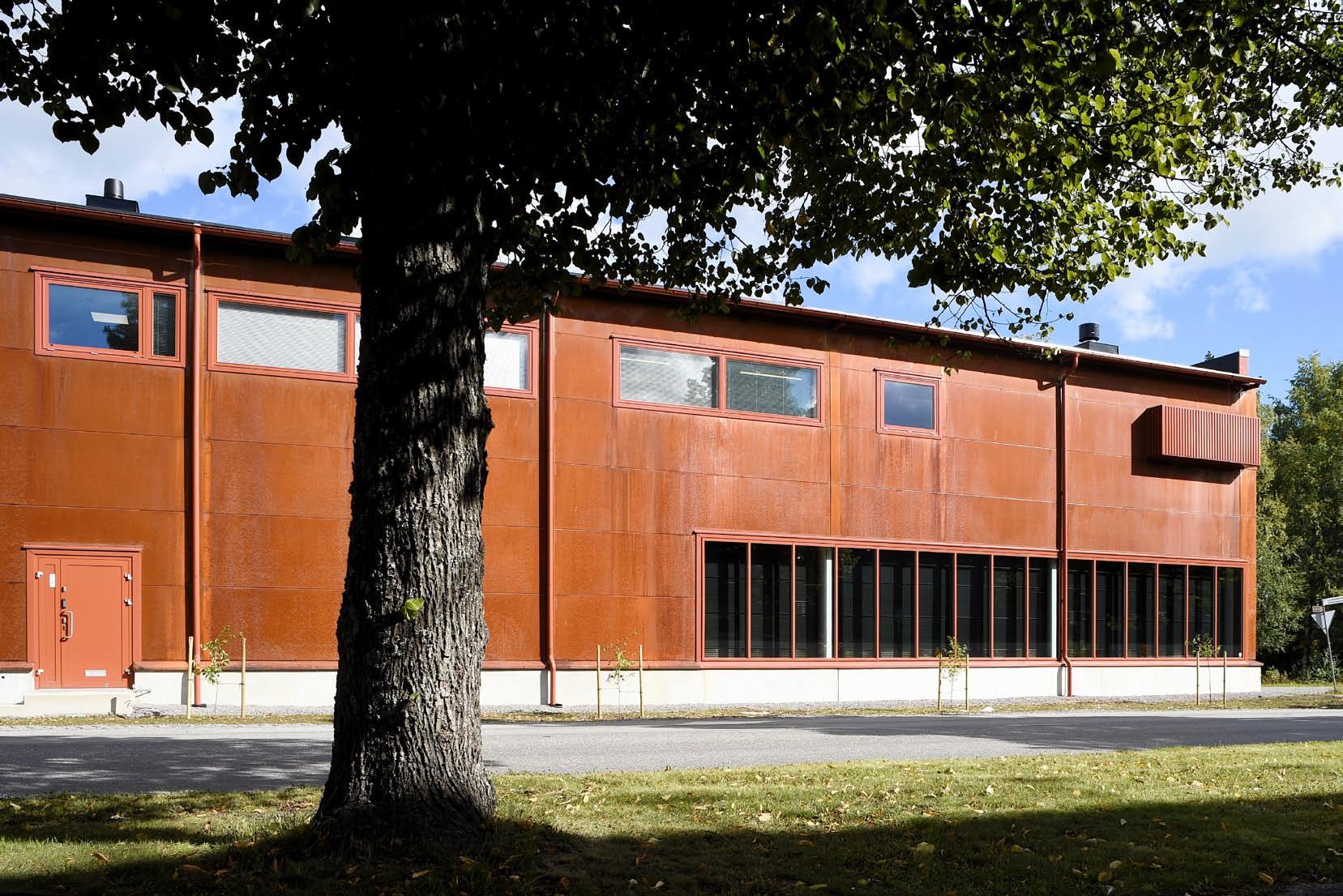

Valokuva: Ruukki

Sami Rintamäki, arkkitehti SAFA arkkitehdit RINTAMÄKI VILJANEN +J Oy

Valokuva: Ruukki

Rakennesuunnittelu

Rakennuksen pituus on 62,5 m, rungon kokonaisleveys 29,7 m ja korkeus 8,5 m. Runko on kaksilaivainen, jossa kehien mitat ovat 22,4 m ja 7 m. Kantavina rakenteina toimivat teräsristikot ja -palkit sekä teräspilarit. Teräsrungon kokonaiskilomäärä on noin 65.000 kg

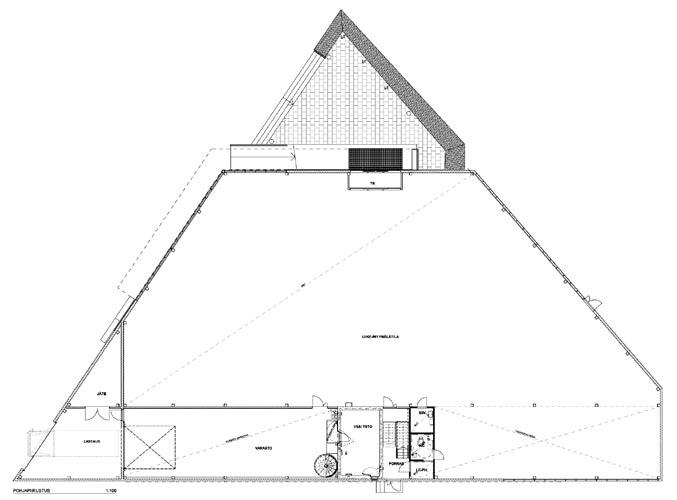

Pohjapiirros

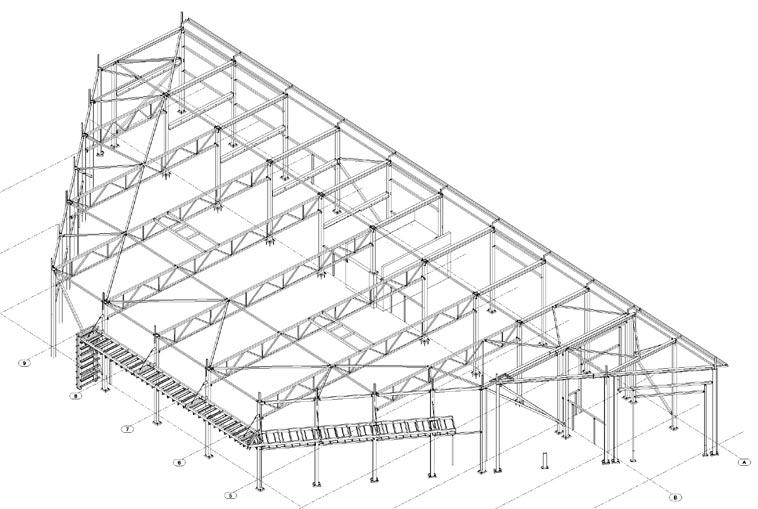

Rakennuksen teräsrunko

Rakennus on jäykistetty sekä poikittais- että pituussuunnassa sidejäykistyksellä. Kattotasossa on tuuliristikot ja seinälinjoilla seinäsiteet, jotka vievät kuormat perustuksille. Pilareiden alapäät ovat jäykästi kiinni perustuksissa.

Vesikaton sekundäärirakenteena on kantava profiilipelti, joka toimii myös ristikoiden ja palkkien yläpaarteen sivuttaistukena. Teräsrungossa huomioitiin myös vesikatolle tulevat aurinkopaneelit.

Välipohjan kantavana rakenteena toimivat ontelolaatat, jotka on tuettu WQ-palkeille. WQ-palkit tukeutuvat teräspilareihin. Haastavinta oli monikulmion muotoisen rakennuksen rungon nurkkaliitosten suunnittelu: suurin osa nurkkien kulmista oli muuta kuin 90 astetta, vinot seinät ja lisäksi vielä vesikattokattokaltevuus – näiden kaikkien huomiointi toivat omat haasteensa teräsrungon liitossuunnitteluun. Ilman 3dmallinnusta siihen ei olisi pystytty.

Insinööritoimisto Divacon Oy: Maarit Vainio, DI, päärakennerakennesuunnittelija, Jyrki Vainio, RI, teräsrunkosuunnittelija

Clas Ohlson toimitilat, Vaasa

Tilaaja ja rakennuttaja: Airaksinen Invest Oy

Arkkitehtisuunnittelu: Arkkitehdit Rintamäki Viljanen+J Oy

Rakennesuunnittelu: Insinööritoimisto Divacon Oy

KVR-urakoitsija: WasaCon Oy

Teräsrunko, täydentävät terästyöt: Trutec Oy

Teräsrungon asennus: PS Nostopalvelu Montage Oy

Julkisivuelementit: Ruukki

Julkisivuelementtien asennus, pellitykset: Peltikymppi Oy

Teräs/lasirakenteet: Steel-Prisma-Metallit Oy

Teräsrakenteiset portaat ja kaiteet: JetiTaso Oy
