Kirkkonummen uusi vesitorni Vaasi

from Teräsrakenne-lehti 4-2021

Vanhankirkonsilta, Hyvinkää

2.

Kirkkonummen keskustan vuonna 1973 rakennettu vesitorni todettiin lähes viidenkymmenen käyttövuoden jälkeen huonokuntoiseksi ja alueella liikkumista ryhdyttiin rajoittamaan. Käyttöikänsä päähän tullut vesitorni purettiin kevättalvella 2019 ja korvaavan vesitornin rakennustyöt aloitettiin pian entisellä paikalla. Uusi, tilavuudeltaan yli kaksi kertaa vanhaa vesitornia suurempi vesisäiliö valmistui syksyllä 2020.

Kirkkonummen kunnan päättäjistä, virkamiehistä ja rakentamisen asiantuntijasta muodostettu raati päätti, että kuntakeskuksen vanha vesitorni korvataan uudella pyöreälinjaisella, Vaasiksi nimetyllä vesitornilla. Raadin valinnan tueksi järjestetyssä nettiäänestyksessä (17.–24.1.2019) kuntalaisilla oli mahdollisuus antaa mielipiteensä ehdolla olleista kolmesta FCG Arkkitehtien laatimista vaihtoehtosuunnitelmista, joiden työnimet olivat Vaasi, Metsä ja Lyhty.

Kunnan tehtävänannossa painotettiin vesitornin arkkitehtuurin ilmettä ja sopivuutta ympäristöön, sillä se sijaitsee kuntakeskuksessa näkyvällä paikalla. Raadin mukaan voittanut suunnitelma Vaasi on olemukseltaan selvästi uudenlainen: rakennus on eleetön ja maljamainen rakenne ilmentää läpinäkyvänä veden kaltaista aineettomuutta, mutta luo silti identiteettiä alueelle Vesitornimäen uutena maamerkkinä.

Vaasi oli myös yleisön suosikki ja se sai ylivoimaisesti eniten kannatusta, liki puolet annetuista äänistä, yhteensä 517. Suunnitelmaa pidettiin kiinnostavana, mutta rauhallisena ja aikaa kestävänä ratkaisuna. Yhden vastaajan sanoin ”Se on kevyt ja maljamainen. Veden on siinä hyvä olla.”

Luonnosvaiheen vaihtoehdot

Korkeasta kallioisesta maastonkohdasta johtuen ei tarvittu korkeavartista vesitornia. Maastoon nähden matala ja leveä säiliö sai ympärilleen kevyen ja kirkkaan maljan. Alumiiniverkkoinen kuori kätkee sisälleen kaksi sisäkkäistä, yhteensä 2 300 kuutiometrin vesisäiliötä. Pimeän ajan valaistus suunniteltiin sellaiseksi, että vesitorni erottuu etäältäkin ja antaa pehmeän valon alueella liikkuville.

Vaasi-ideassa perinteinen sienimäinen vesitorni on verhoiltu transparenttisella alumiiniverhouksella, joka osin paljastaa taustarakenteet, mutta siten, että katsojan huomio kiinnittyy kuitenkin pinnan elävään ja valoisaan struktuuriin. Sama efekti toimii myös kaukomaisemassa. Vaasi-vesitorni edustaa ansiokkaasti arjen arkkitehtuuria, jolla turvataan elämisen perusedellytykset eli puhdas juomavesi.

Tekniset ja arkkitehtoniset ratkaisut

Voittanutta Vaasi-ehdotusta alettiin työstää monialaisen asiantuntijajoukon avulla. Terästä ja teräsbetonia käytettiin kummankin materiaalin ominaisella tavalla. Teräksen avulla saatiin luonteenomaisesti aikaan rakennuksen omaleimainen ulkomuoto ja saatiin kannateltua valtaosa ulomman säiliön kuormista. Teräsbetonilla toteutettiin puolestaan säiliörakenteet ja sisäkkäiset seinät.

Vesitornin teräsbetoninen paikallavalettu säiliöosa on tuettu säteittäisillä HEA-palkeilla ja vinoilla betonitäytteisillä teräsputkipilareilla sekä keskiosiltaan teräsbetoniseinillä.

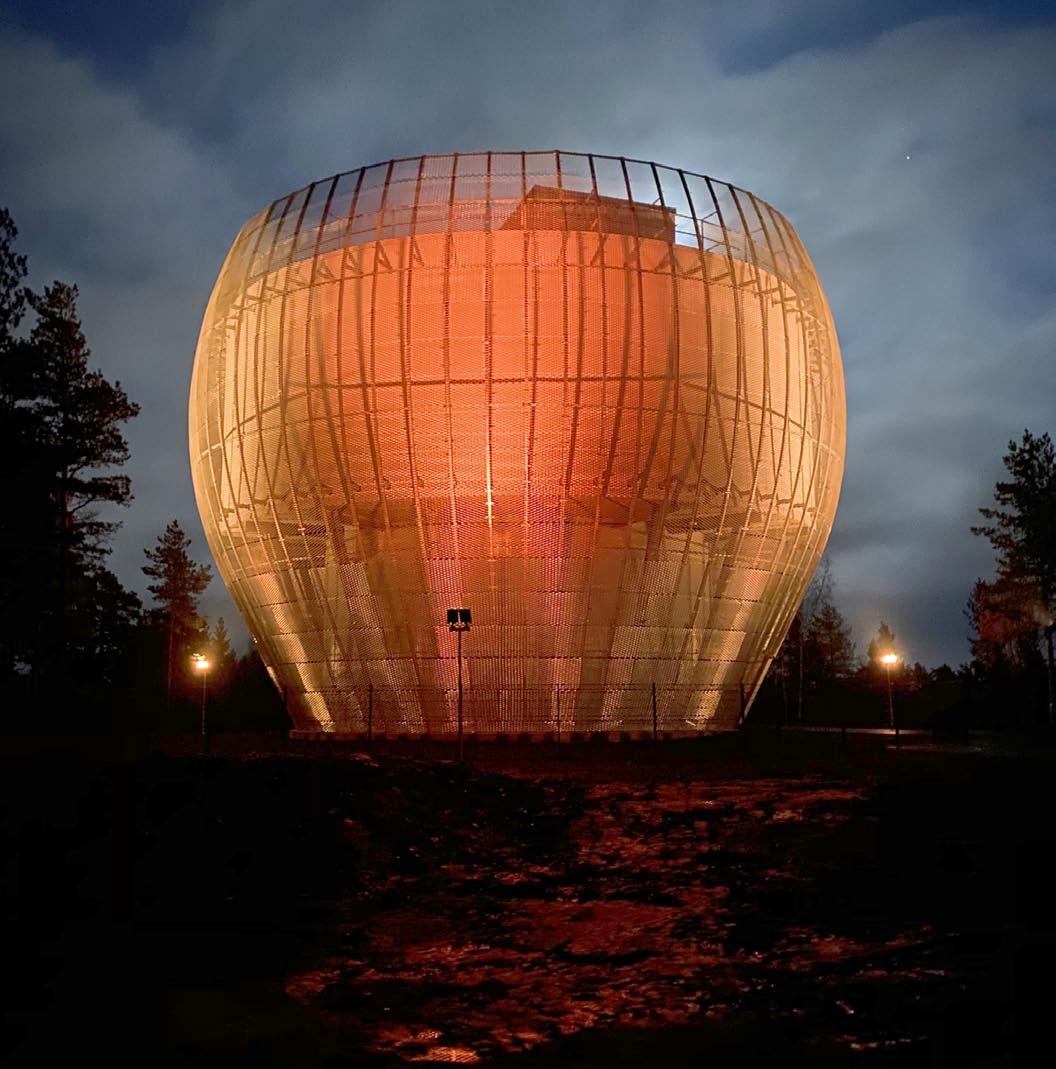

Kuva 1: Vesitorni Halloween-teemavalaistuksessa.

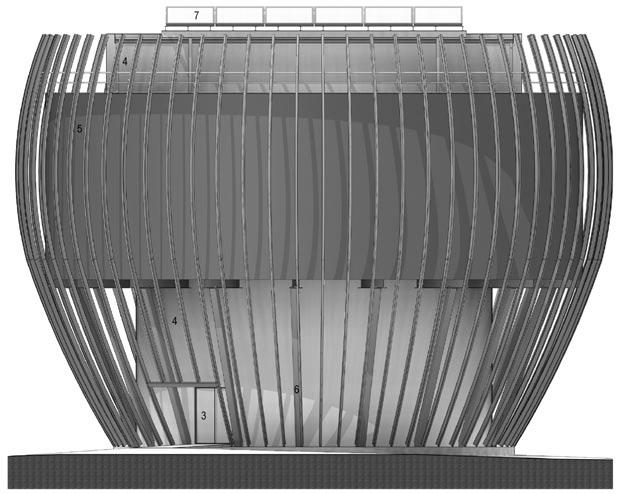

Kuva 2: Teräspilarien ja -palkkien avulla on saatu aikaan rakennuksen omaleimainen ulkomuoto ja kannateltua valtaosa ulomman säiliön kuormista.

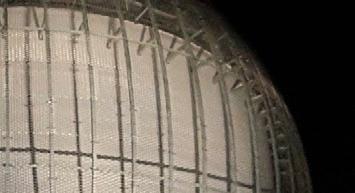

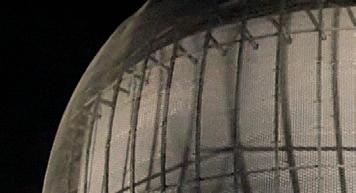

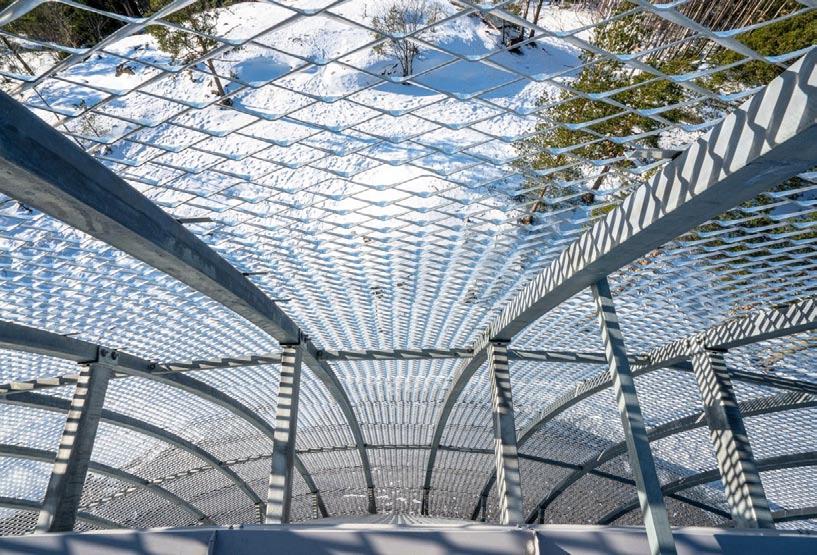

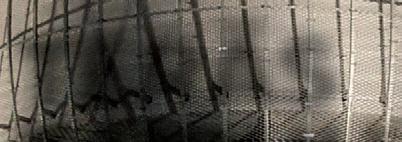

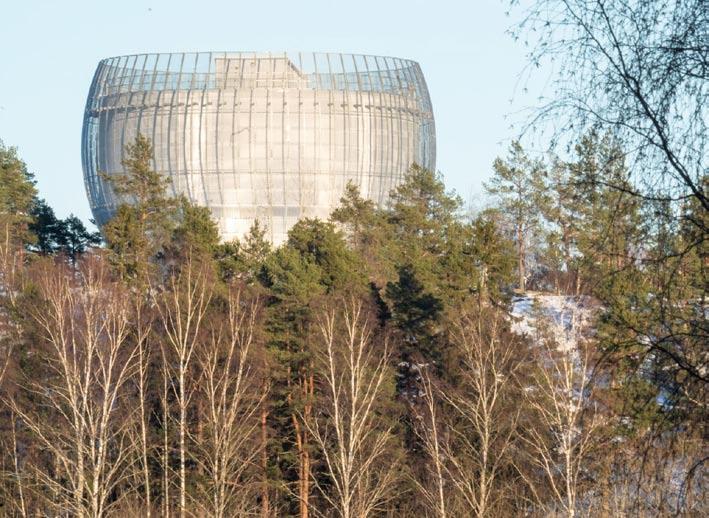

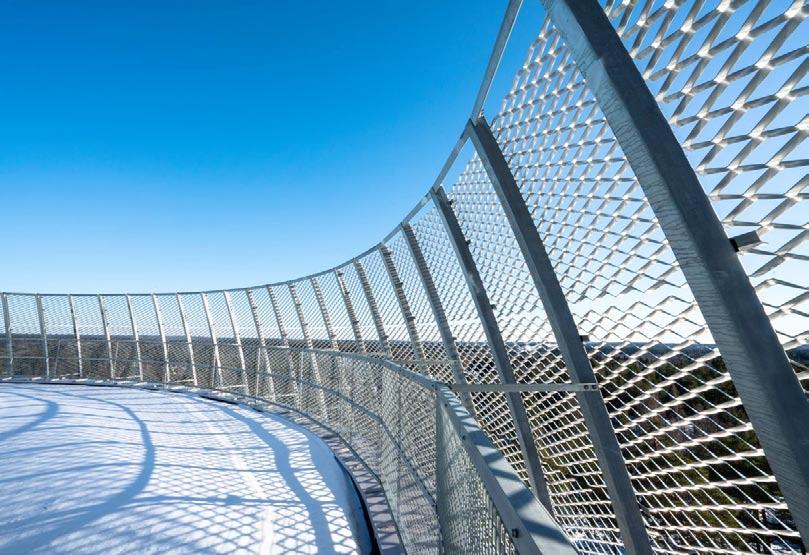

Kuvat 3 ja 6: Julkisivudetaljeja. Kuva 4: Teräsrakenteet ilman julkisivuverhousta. Kuva 5: Säiliön pohjan teräspalkkirakenne. Kuva 7: Korkeasta kallioisesta maastonkohdasta johtuen ei tarvittu korkeavartista vesitornia.

Valokuvat: Valokuva Roininen, FCG Finnish Consultig Group ja Kirkkonummen kunta

Säiliön pohjan rakenteena on kaksinkertainen liittorakenne: teräspalkit ovat yläpinnastaan liitettyjä vaarnatapeilla yläpuoliseen rakenteeseen ja betonirakenne koostuu kuorilaattaelementeistä ja niiden päälle tehdystä liittovalusta. Lämmöneristetyn sisärakenteen ulkopuolella on julkisivurakennetta varten kuumasinkitty teräsputkirunko, jossa verhoiluna on vedetty alumiiniverkkolevy. Julkisivun teräsrunko koostuu taivutetuista teräsputkipalkeista ja niihin liitetyistä suorista teräsputkipalkkiosista, jolloin on saatu ylöspäin levenevä Vaasin-muoto. Julkisivun teräsrakenteiden lämpölaajenemista hallitaan jokaisen julkisivulohkon lämpöliikevaralla.

Vaasi-ideassa perinteinen sienimäinen vesitorni jää vedetyn alumiiniprofiiliverkon taakse.

Julkisivuvalaistus

Valaistus toteutettiin Iguzzinin led-valonheittimillä (12 kpl), joiden määrä minimoitiin samalla säilyttäen mahdollisimman tasainen valaistus oikeaoppisella suuntauksella. Ledvalonheittimet ovat tyypiltään RGBW-heittimiä, joita ohjataan DMX-väylän kautta.

Valaistustilanteita/värinvaihtoja on ennalta ohjelmoitu aika-/kalenteriohjauksen mukaan muuttuvaksi. Valaistusta voidaan ohjata myös etäyhteydellä 4G/Wifi. Järjestelmään voidaan myös lisätä erilaisia efektejä esim. loimua/aaltoilua.
