Indústria de Materiais Elétricos para Atmosfera Explosiva
Grupo
O Grupo Telbra não iniciou e nem está sendo construído por UMA SÓ PESSOA. Nosso processo industrial é composto por VÁRIOS PROFISSIONAIS QUALIFICADOS, o que resulta em sucesso e no BOM ATENDIMENTO AOS NOSSOS CLIENTES. UNIDADE II - 6.000 m2
EQUIPE - 180 PROFISSIONAIS (2023)

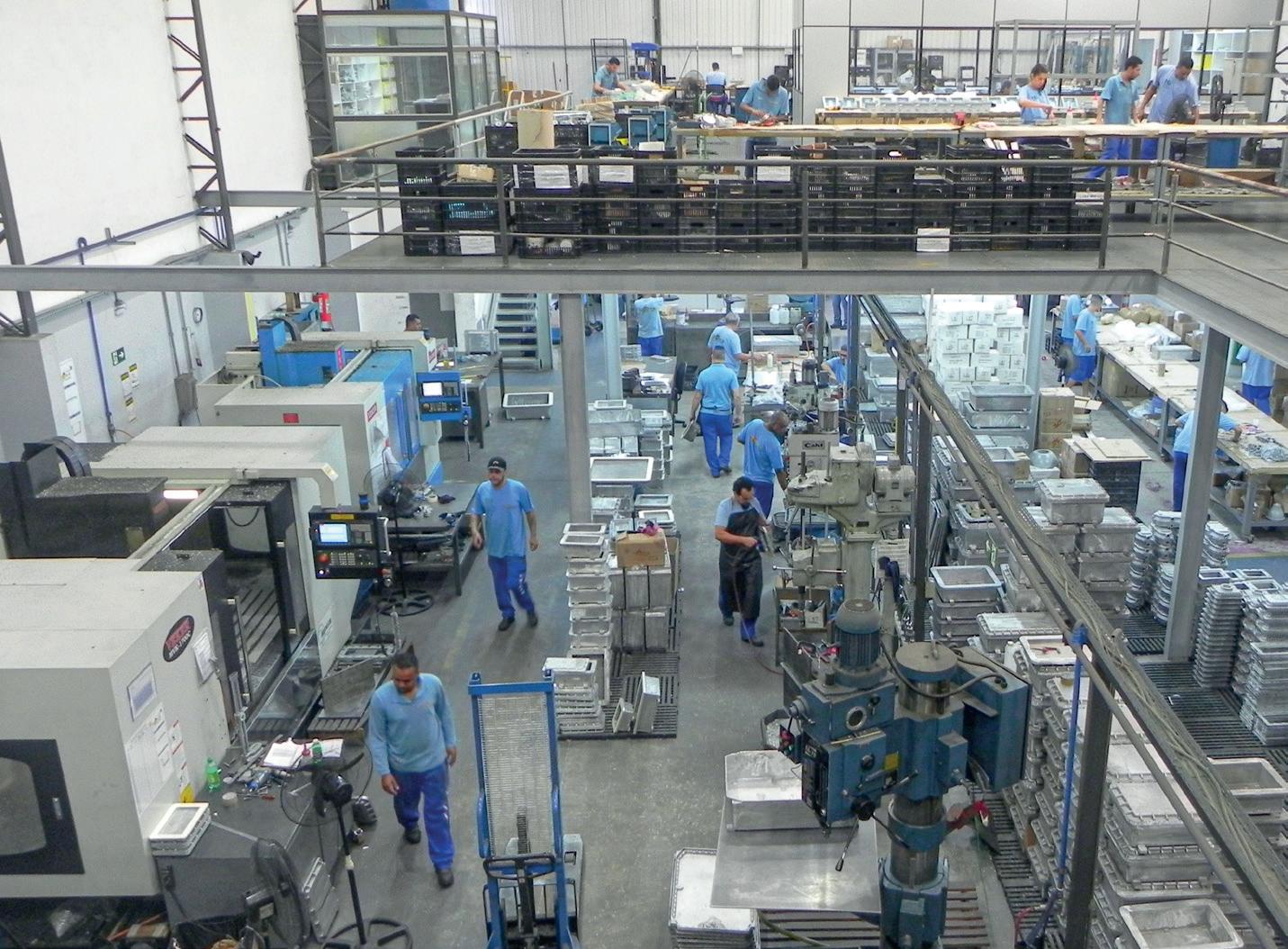

UNIDADE I - 4.600 m2
CONFIANÇA QUALIDADE TECNOLOGIA GARANTIA DE ENTREGA Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Grupo TELBRA Em 1999 nascia a empresa TELBRA COMERCIAL, em uma área comercial de 40m2 com a intenção de ocupar um pequeno espaço que não estava sendo atendido no mercado local. Esse jovem empresário arrojado e com ampla visão de mercado, no decorrer de anos, sempre investiu em sua empresa. Hoje, com mais de 24 anos de mercado e 9.000m2 de área industrial, se tornou uma das maiores e mais respeitadas empresas no setor de material elétrico para área classificada. O GRUPO TELBRA composto por Telbra Comercial, Telbra Ex, Fulltech e Nogall é especializado na fabricação e distribuição de equipamentos e acessórios para instalações elétricas industriais em áreas agressivas e em locais onde existe a presença de risco de explosão (Atmosferas Explosiva) conhecidas como áreas classificadas: Zona 1, Zona 2, Zona 21, Zona 22, atende ainda as atuais normas ABNT/IEC/EN e as exigências de escolha (EPL) de produtos como Gb ou Gc e tipos de proteção: IP65; IP66; IP66W Ex d (“à prova de explosão”), Ex n (“não acendíveis”), Ex t (“à prova de ingresso de poeiras combustíveis”),Exe(“segurançaaumentada”),somoscredenciadospelaPetrobras(CRC). O Grupo Telbra possui certificação de gestão da qualidade ISO 9001. Possuímos certificação com reconhecimento internacional. O GRUPO TELBRA tem como compromisso tornar-se o parceiro ideal para os mais exigentes clientes, que cada vez mais procuram produtos com qualidade certificada e agilidade de atendimento. Para tanto, sua política baseia-se em manter à pronta entrega, um amplo e variado estoque de produtos.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
CRC-Certificado de Registro Cadastral
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

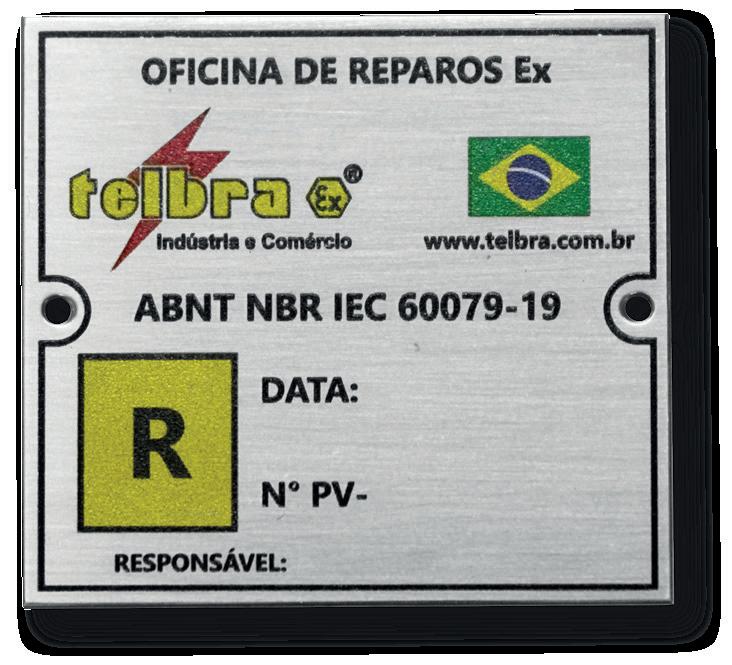

Oficina de Reparo de Produtos Em conformidade com a certificação ou especificações do fabricante.
Em conformidade com os requisitos das normas, mas não com os documentos da certificação.
EXCLUSIVA EM OFICINA DE REPAROS Ex Projetores Luminárias Comandos e/ou sinalização Painéis elétricos Junction Boxes Lanternas TELBRA EX empresa certificada como oficina de reparo. ABNT NBR IEC 60079-19 Certificada para reparo, recuperação, revisão de produtos Ex d; Ex e; Ex t; Ex n Certificado reconhecido pelo INMETRO Nº LMP 19.0383 Empresa certificado ISO 9001:2015
APLICAÇÃO: Reparo, revisão, recuperação de equipamentos e acessórios para atmosferas explosivas, como: Luminárias, Projetores, lanternas portáteis, painéis elétricos, comandos, caixas de junção.
NORMAS: ABNT NBR IEC 60079-19 ABNT NBR IEC 60079-0 ABNT NBR IEC 60079-1 ABNT NBR IEC 60079-7 ABNT NBR IEC 60079-15 ABNT NBR IEC 60079-31 ABNT NBR IEC 60529
TIPOS DE PROTEÇÕES: Ex d; Ex e; Ex n; Ex t; IP
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

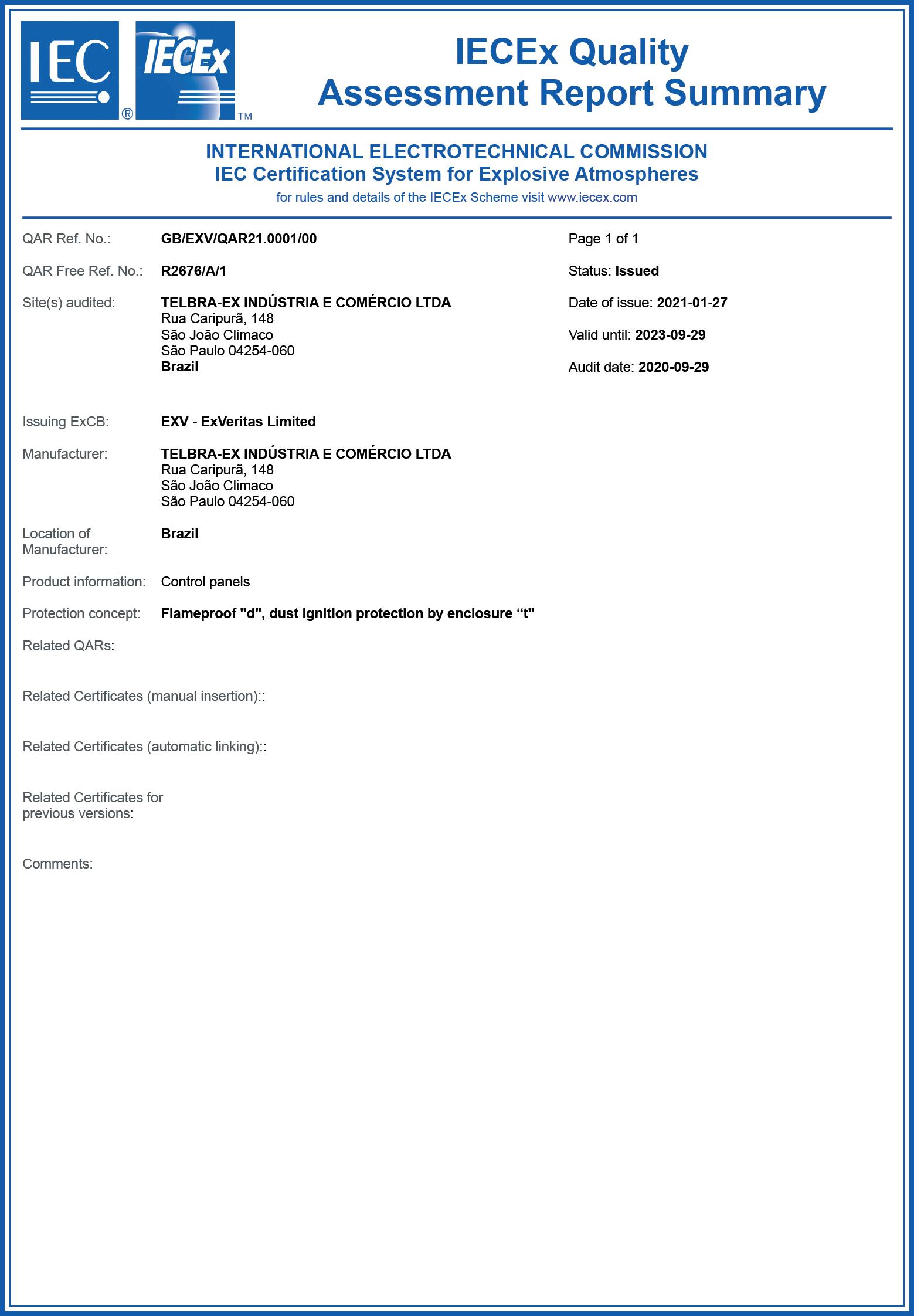

IEC - Certification System for Explosive Atmospheres
Certificado do sistema de gestão da qualidade conforme EN ISO/IEC 80079-34 Fabricação de painéis elétricos com tipo de proteção Ex d Ex t Certificado de reconhecimento internacional
NORMA:
EN ISO/IEC 80079-34
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
EU - Type Examination Certificate
Certificado de conformidade para painéis elétricos tipo TMX-70GR com tipo de proteção Ex d Painéis elétricos fabricados em: Alumínio: 323/A356/A359 Aço Inox: 304/316/316L Certificado de reconhecimento internacional da Comunidade Européia
NORMAS:
EN/IEC 60079-0 EN 60079-1 EN 600798-31 Directive 2014/34/EU
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Informativo para Atmosferas Explosivas Ex db eb II C T6 Gb IP66 Marcação de produtos para áreas classificadas
Grau de proteção Nível de segurança
Tipo de proteção
Classe de temperatura
Tipo de proteção Equipamentos elétricos (Gases) Grupo de gases
Ex tb III C T85°C Db IP66 Marcação de produtos para áreas classificadas
Grau de proteção Nível de segurança
Tipo de proteção Equipamentos elétricos (Poeiras)
Classe de temperatura
Grupo de poeiras
Tipos de Proteções Tipo de Norma proteção ABNT NBR IEC
Ex d
Ex p
Ex q
Representação
60079-1
60079-2
60079-5
Princípio
Aplicação Zonas

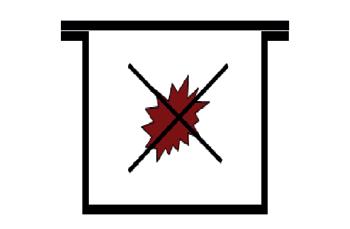

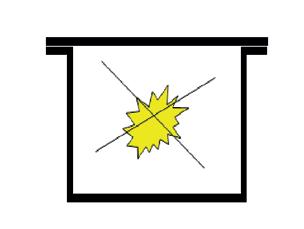

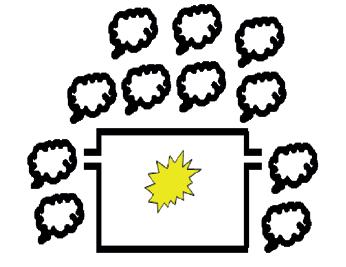

Equipamento que pode suportar explosões em seu interior e evitar a propagação para o ambiente externo.
1e2
Equipamento que mantém pressão interna positiva com objetivo de evitar o ingresso de qualquer mistura explosiva.
1e2

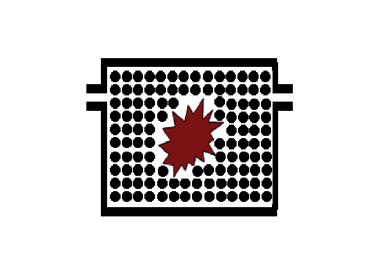

Equipamento, ou parte deste, completamente preenchido com areia (vidro ou quartzo), evitando formar atmosfera explosiva.
Tipo de Norma proteção ABNT NBR IEC
Ex n
Ex m
Ex o
Ex e
Ex i
60079-6
60079-7
60079-11
Central de Vendas: 55 11
Equipamento com medidas adicionais com objetivo de aumentar a segurança.
Proteção baseada na restrição de energia, evitando risco causado por centelha ou aquecimento.
Aplicação Zonas
60079-15
Equipamentos não acendíveis, incapazes de liberar energia suficiente para causar a ignição de uma atmosfera explosiva em condições normais de funcionamento.
2
60079-18
Equipamentos, ou partes, encapsulados (resina) de forma a evitar a formação de atmosfera explosiva.
1e2
60079-31
Equipamentos construídos para evitar a ignição de uma atmosfera explosiva causada por poeiras em forma de camada ou nuvem.
21 e 22
1e2
Ex t Equipamento, ou parte dele, submerso em meio isolante a base de óleo.
Princípio
1e2
Representação
1e2
0, 1 e 2
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

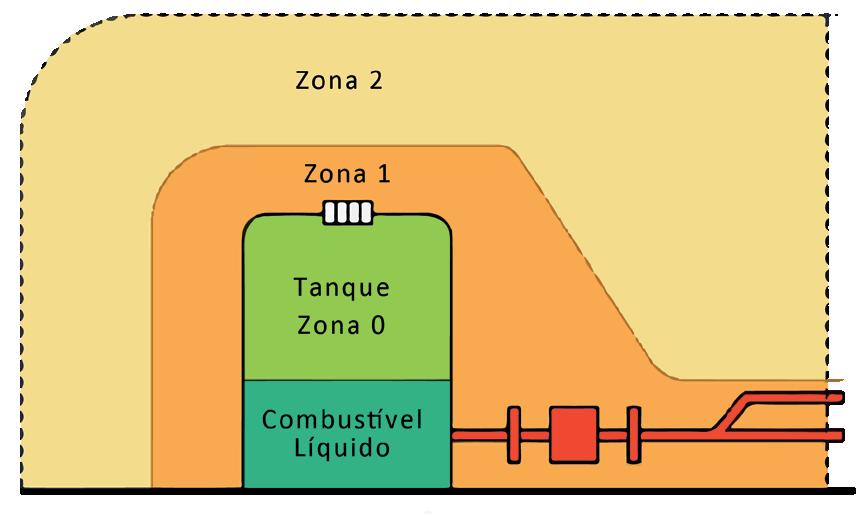

Informativo para Atmosferas Explosivas Exemplo de Classificação de Áreas com Gases no qual uma atmosfera explosiva na forma de ZONA 0 Local gás, vapor ou névoa está presente continuamente.
ZONA 1
Local no qual uma atmosfera explosiva na forma de gás, vapor ou névoa está presente ocasionalmente em operação normal. Local no qual uma atmosfera explosiva na forma de
ZONA 2 gás, vapor ou névoa não é provável de ocorrer e, se acontecer, será por um curt o período de tempo.

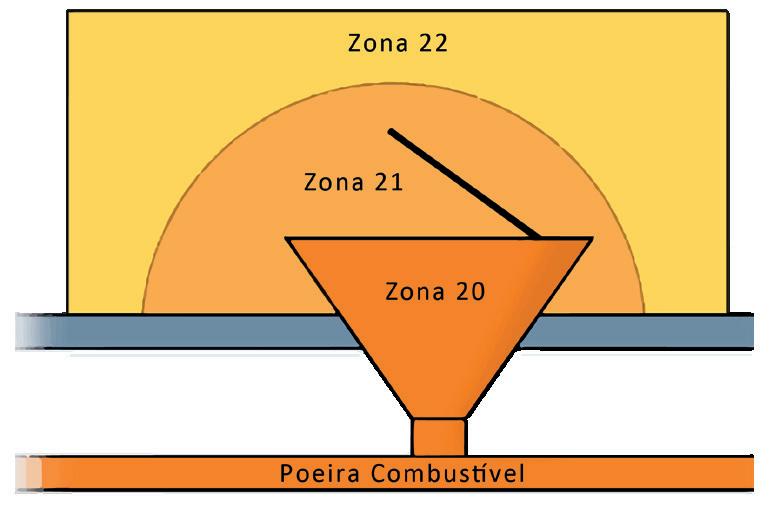

Exemplo de Classificação de Áreas com Poeiras Combustíveis Local no qual uma atmosfera explosiva na forma de
ZONA 20 poeira combustível está presente continuamente.
Local no qual uma atmosfera explosiva na forma de
ZONA 21 poeira combustível está presente ocasionalmente em operação normal.
Local no qual uma atmosfera explosiva na forma de
ZONA 22 poeira combustível não é provável de ocorrer e, se acontecer, será por um curto período de tempo.
Tabelas de Escolha de Equipamento EPL Ga Gb Gc Da Db Dc Ma Mb Mc
Equipamento Permitido
GRUPO
ZONA
II Gases
0 1 2
Ga Ga ou Gb Ga, Gb ou Gc
III Poeiras
20 21 22
Da Da ou Db Da, Db ou Dc Ma Ma ou Mb Ma, Mb ou Mc
I Minas
Grupos de Equipamentos
Substância Representativa
I (Minas) IIA (Gás) IIB (Gás) IIC (Gás) IIIA (Poeiras) IIIB (Poeiras) IIIC (Poeiras)
Grisu Propano Etileno Hidrogênio Fibras combustíveis Poeiras não condutoras Poeiras condutoras
Classe de Temperatura da área classificada
Máxima Temparatura da Superfície Permitida oC
Equipamento permitido em função da marcação de temperatura
T1 T2 T3 T4 T5 T6
450 300 200 135 100 85
Tl, T2, T3, T4, T5 ou T6 T2, T3, T4, T5 ou T6 T3, T4, T5 ou T6 T4, T5 ou T6 T5 ou T6 T6
Equipamento Permitido em Função do Grupo I IIA, IIB ou IIC IIB ou IIC IIC IIIA, IIIB ou IIIC IIIB ou IIIC IIIC
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
CONFIANÇA QUALIDADE TECNOLOGIA

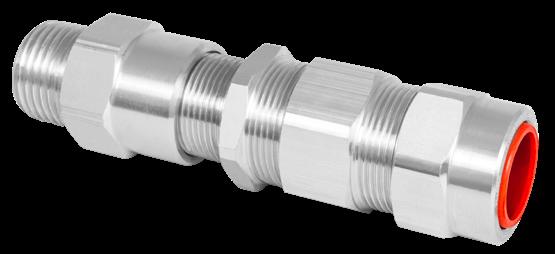

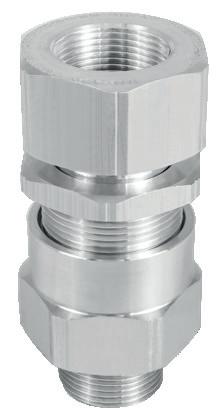

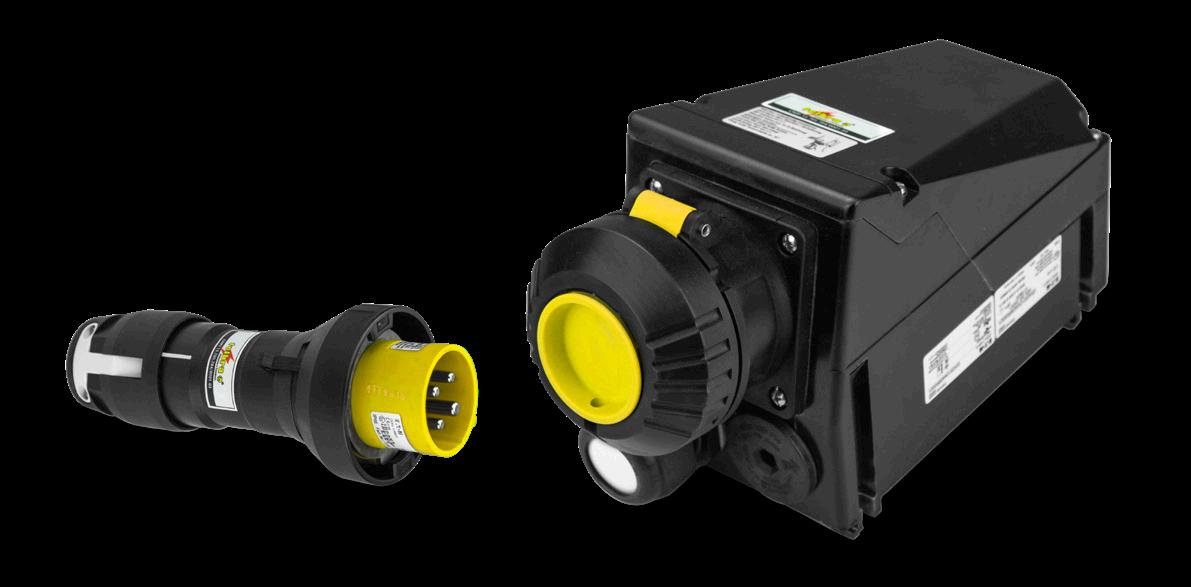

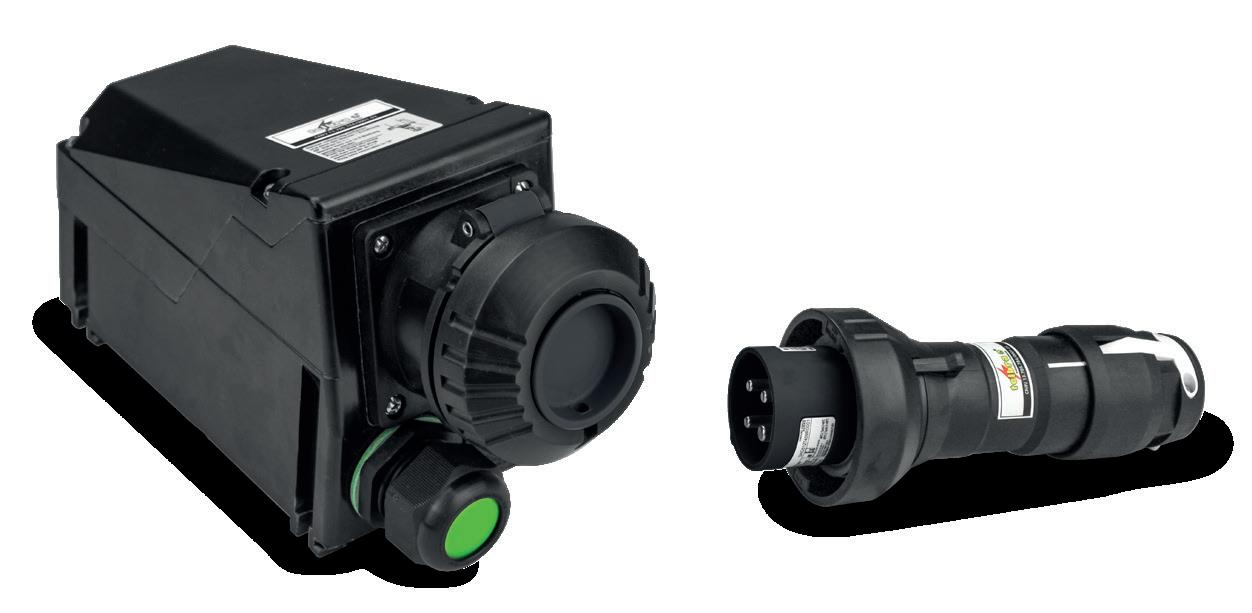

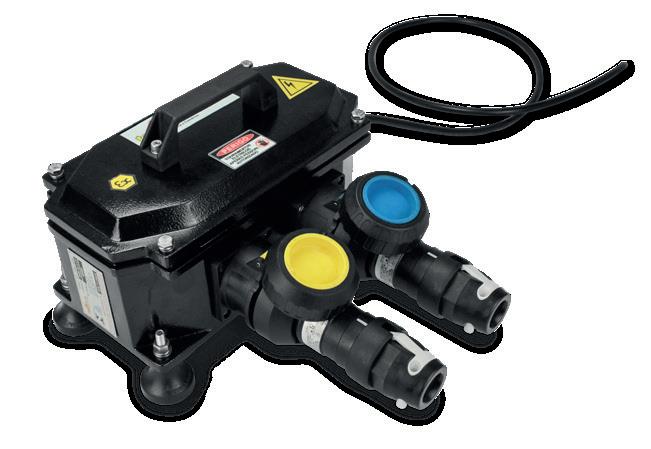

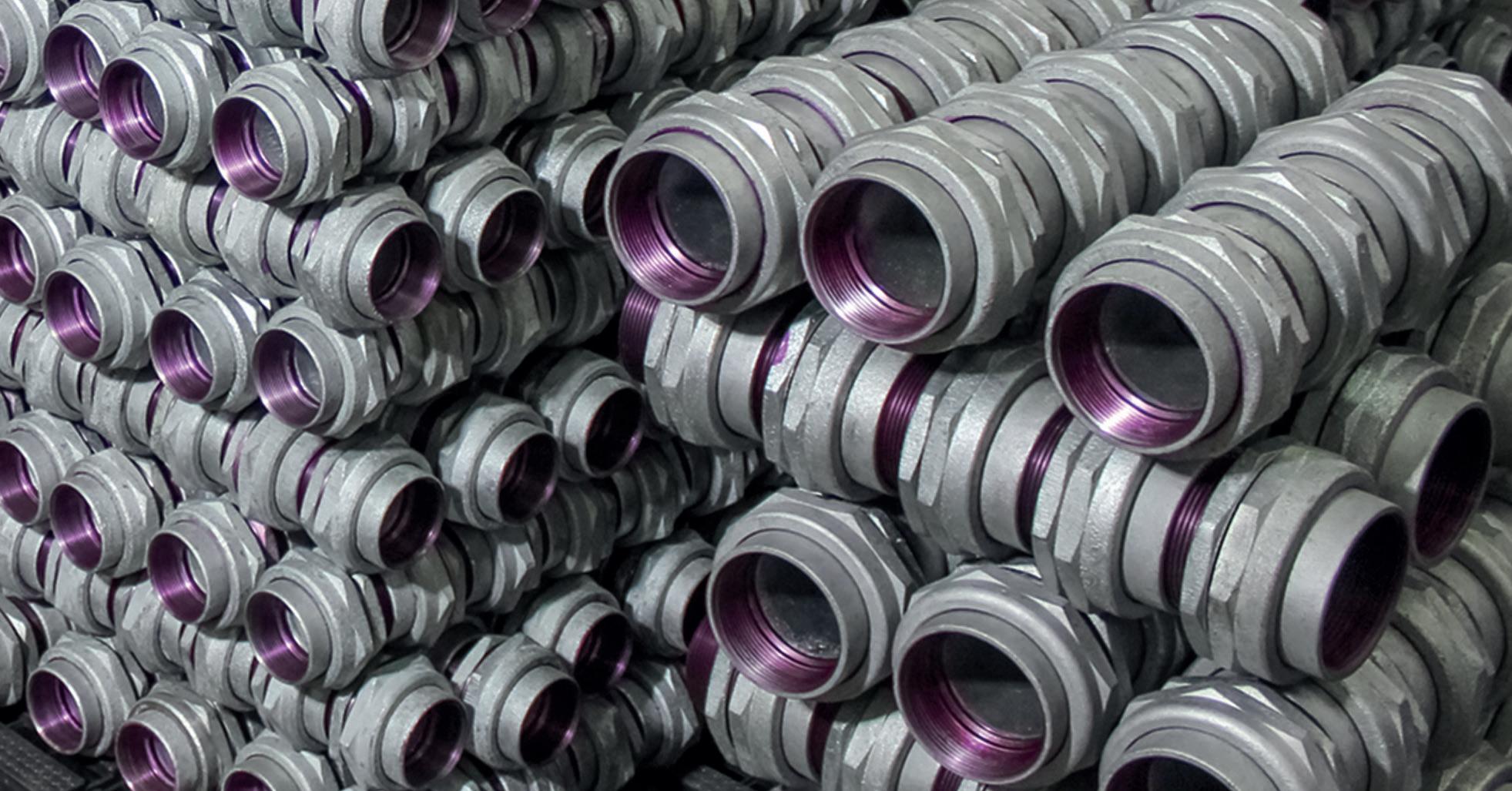

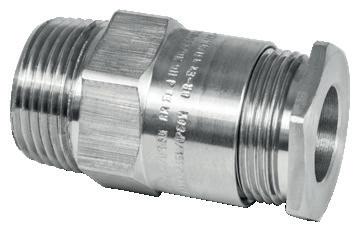

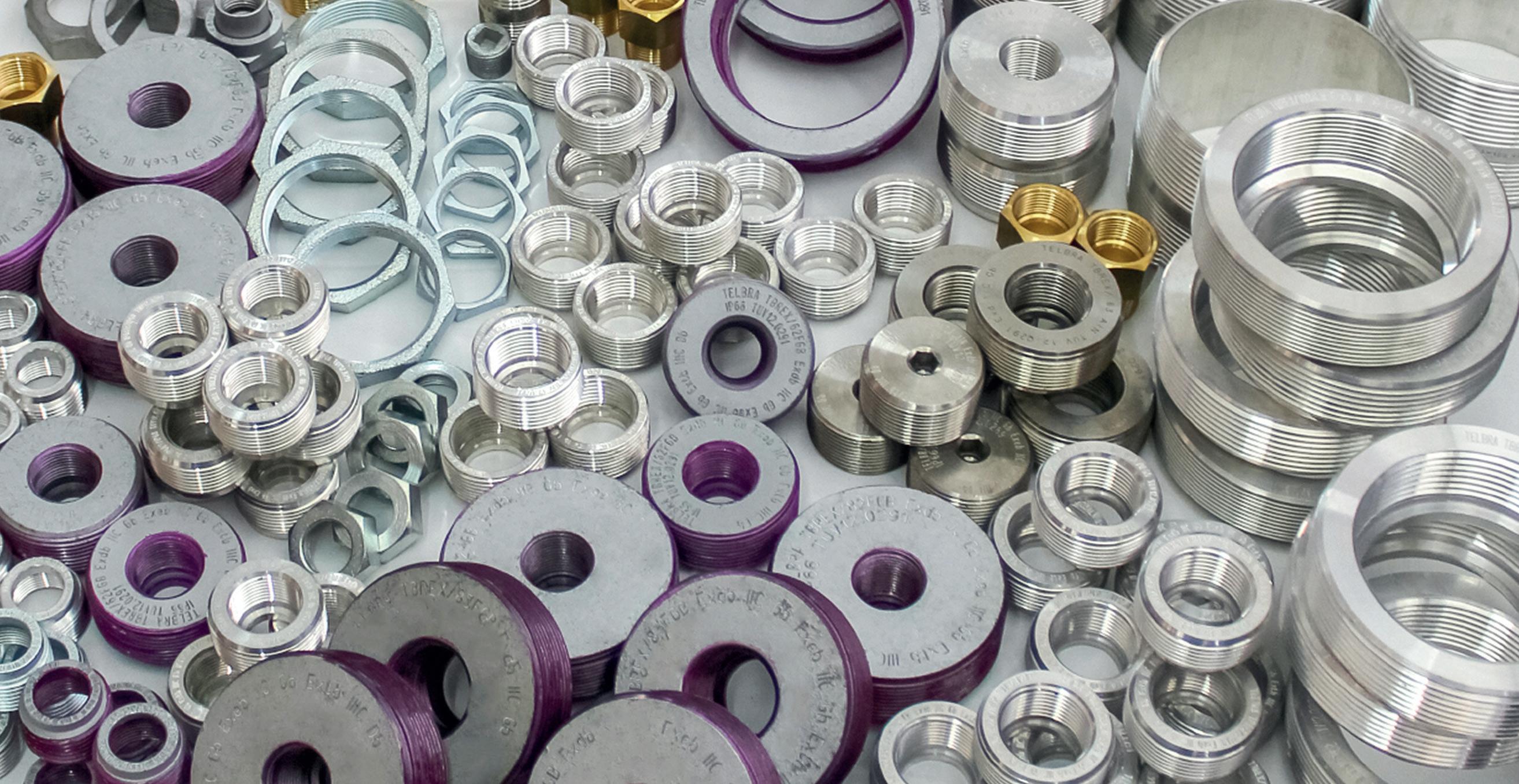

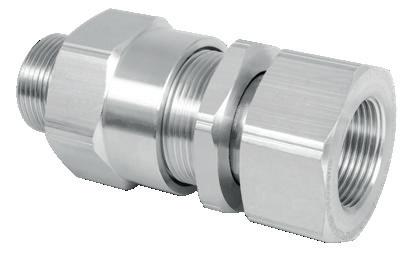

CONEXÕES ELÉTRICAS
GARANTIA DO MELHOR PRAZO

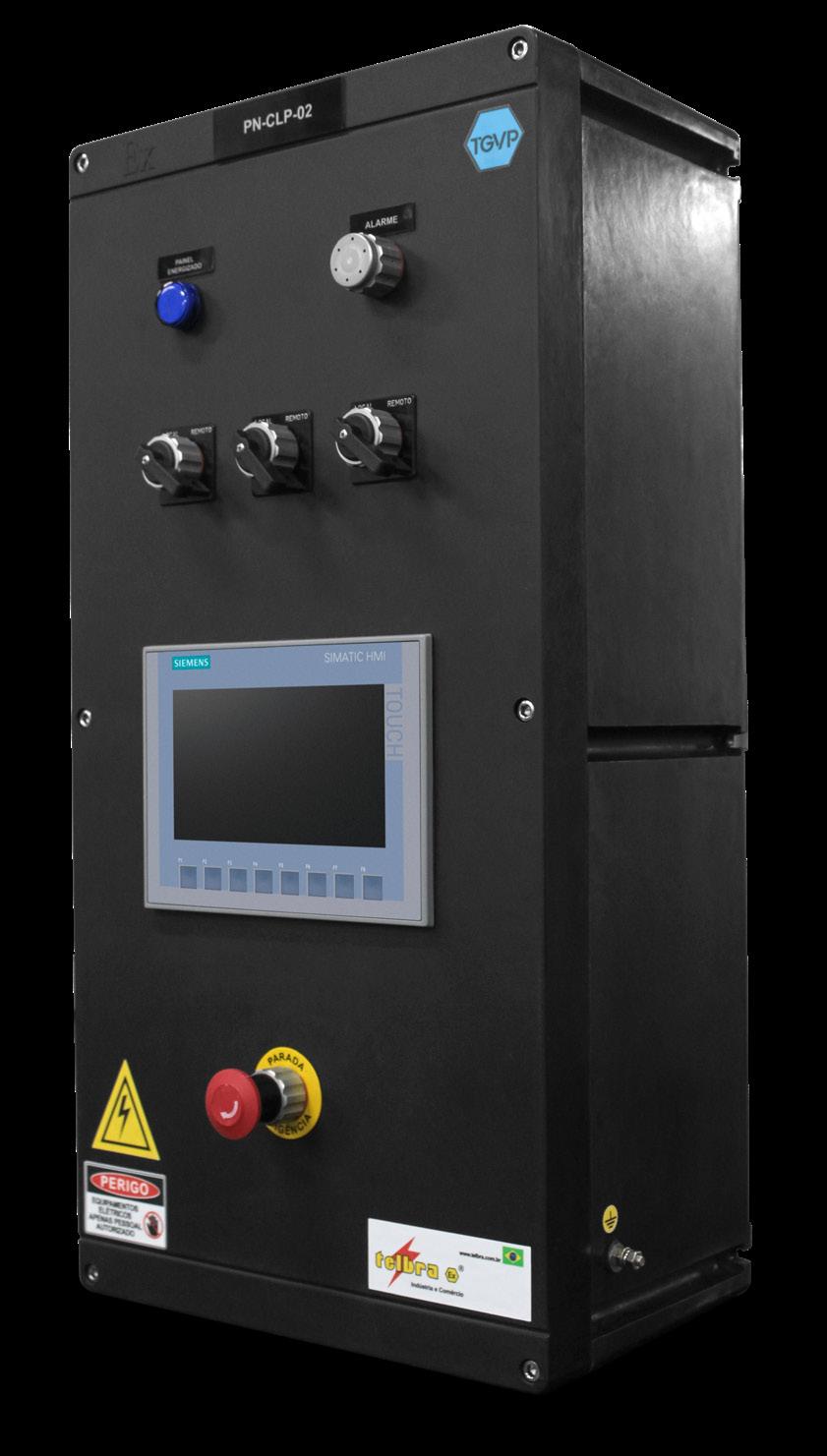

PAINÉIS

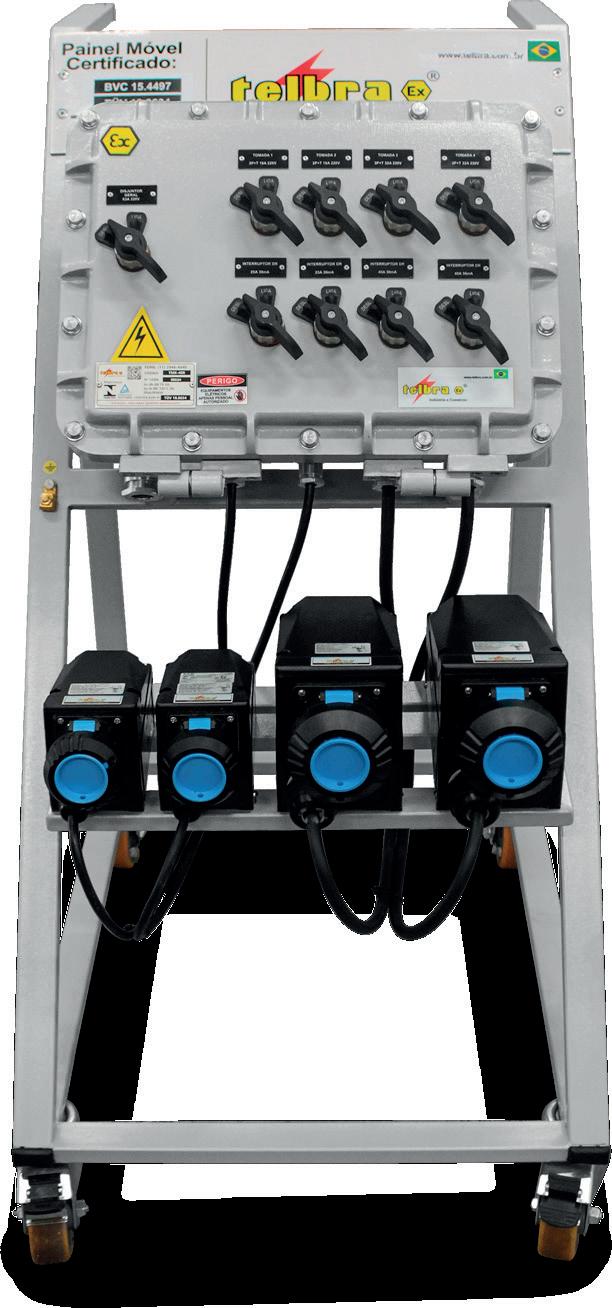

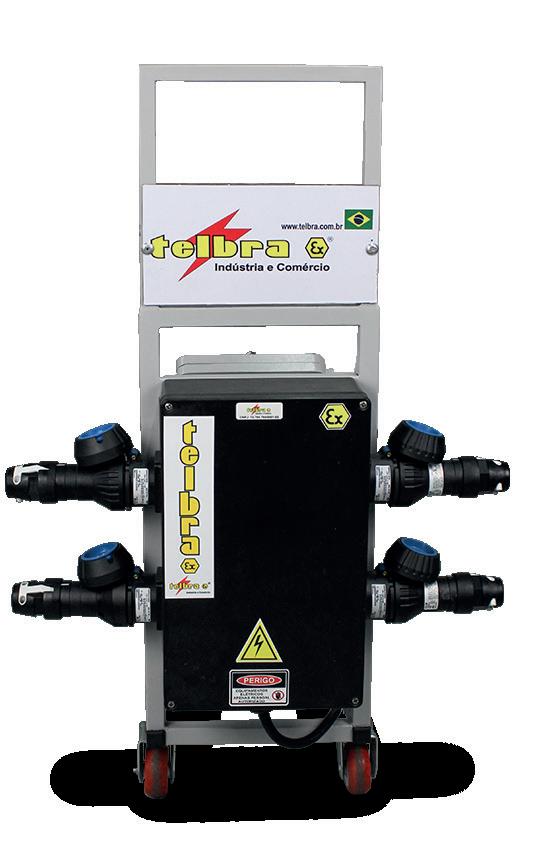

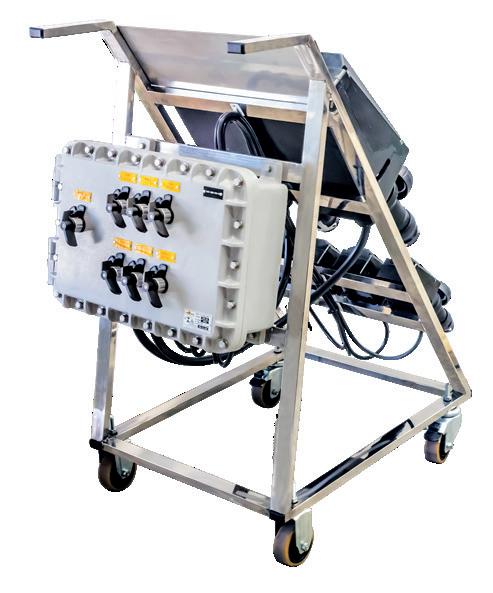

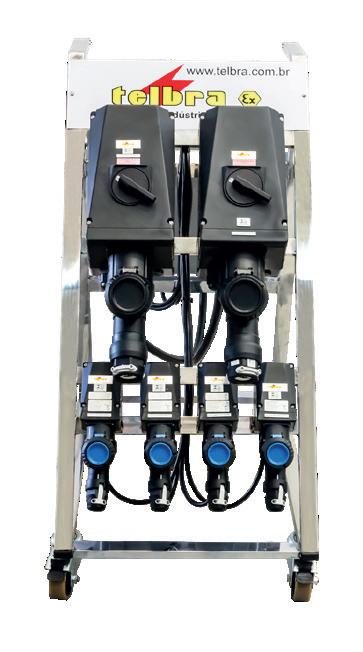

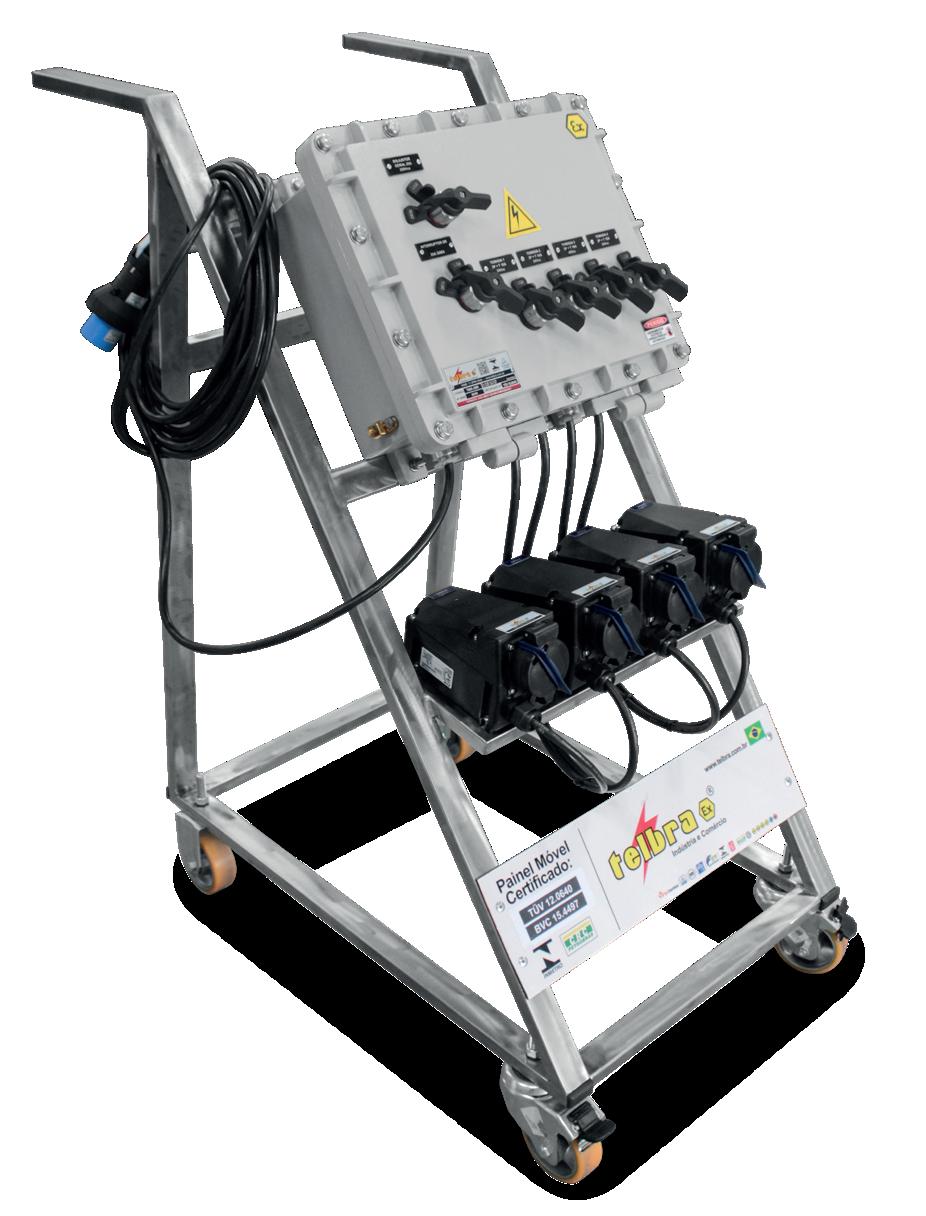

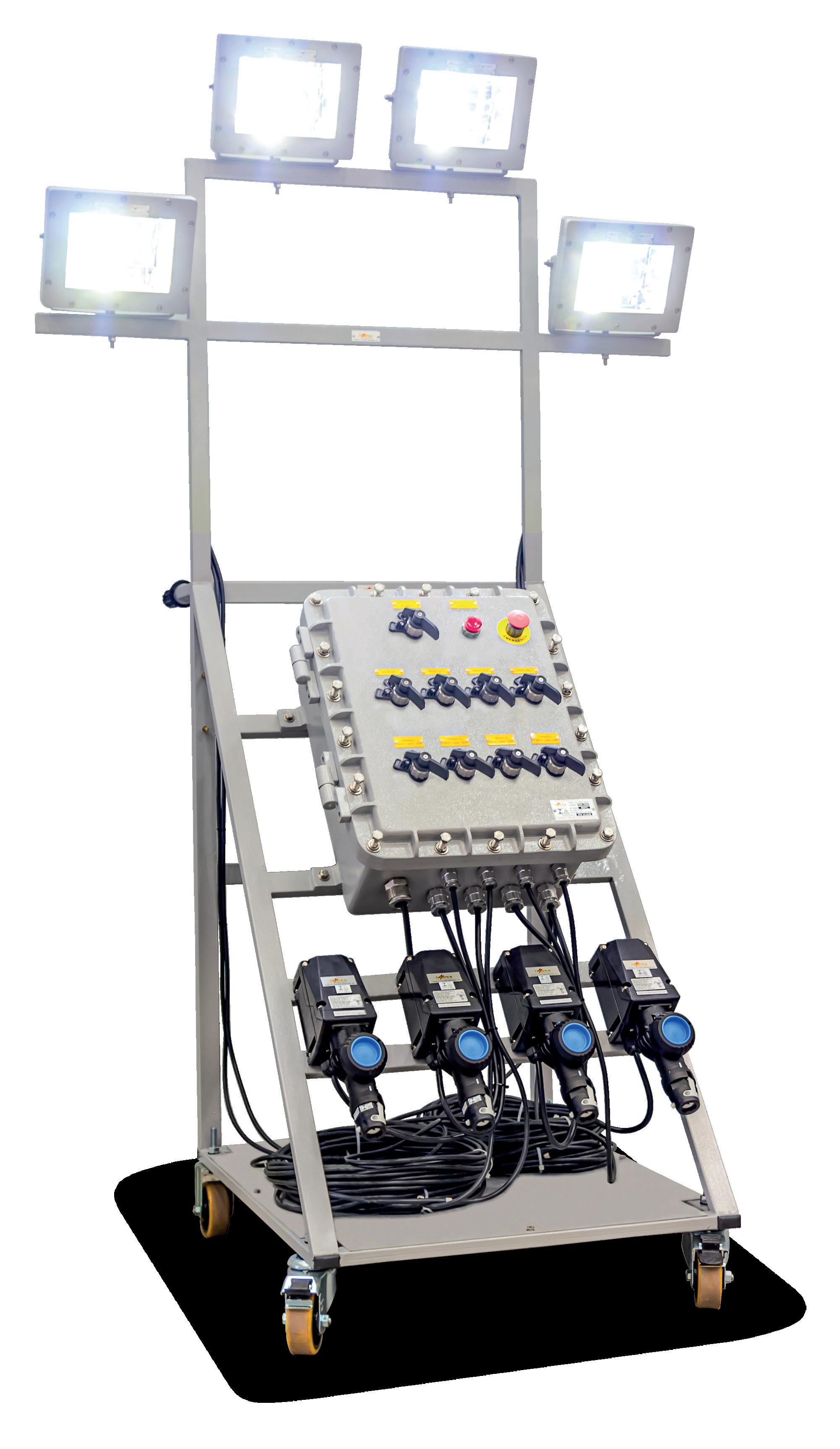

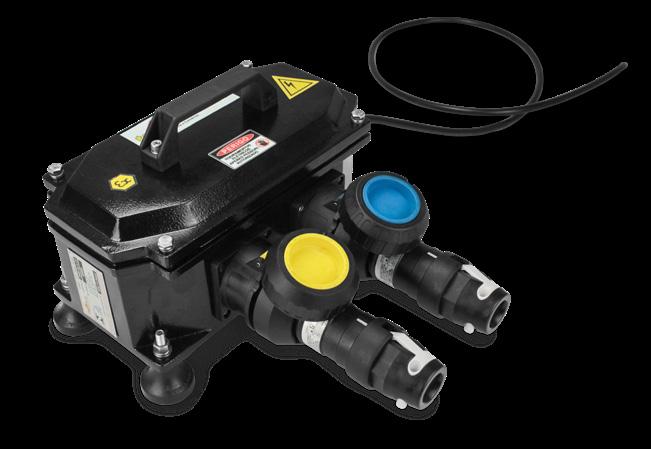

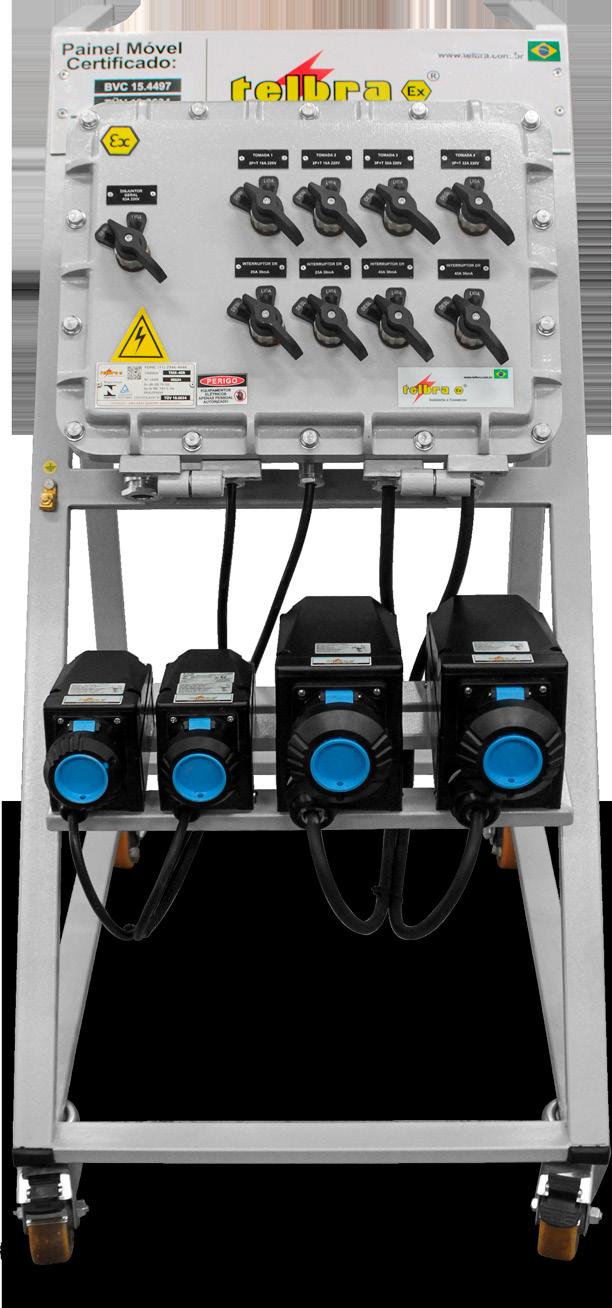

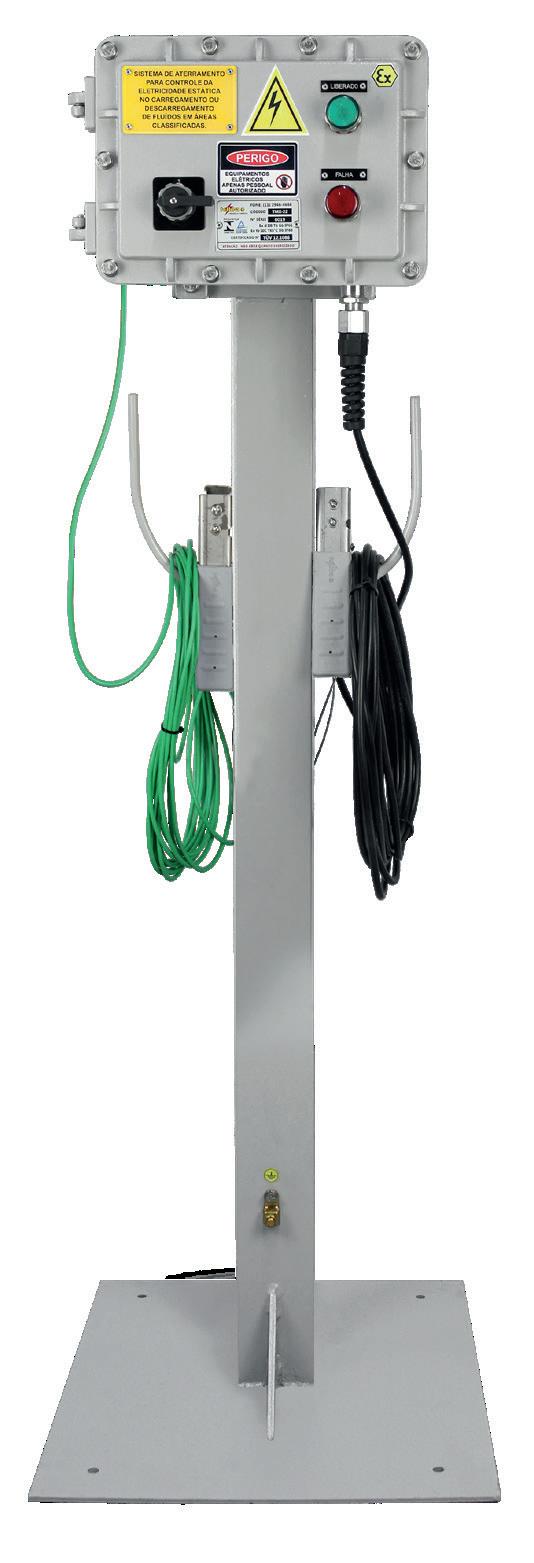

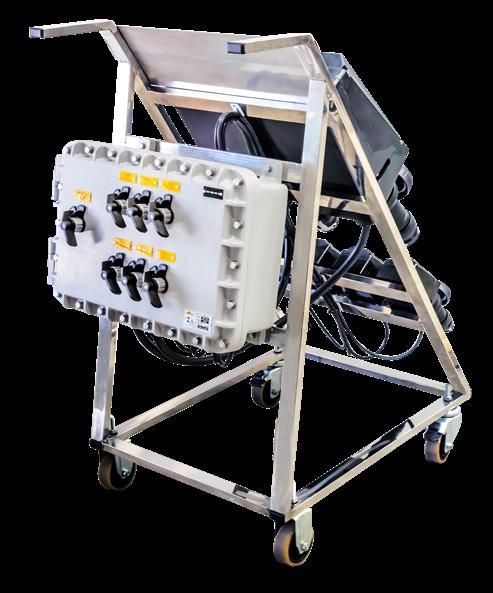

PAINÉIS MÓVEIS

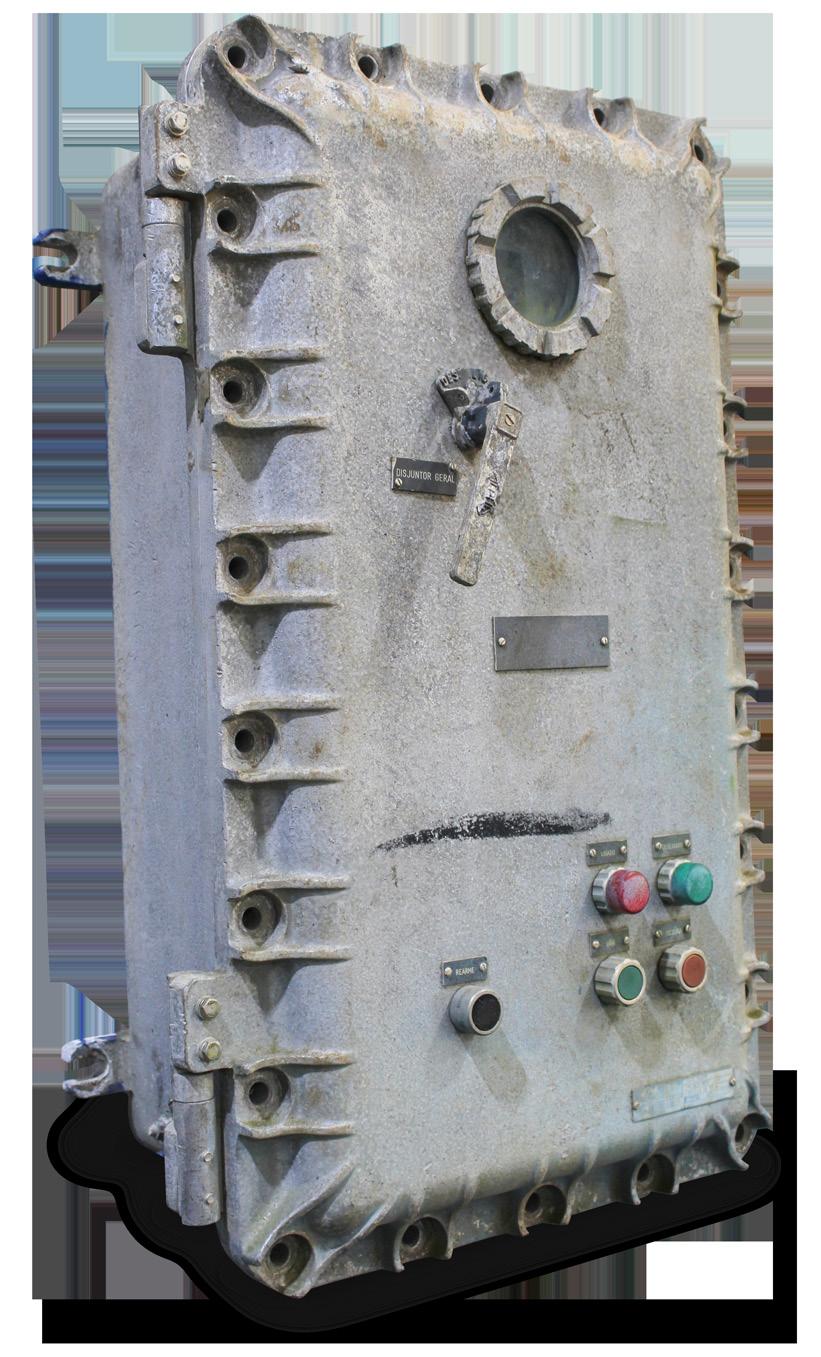

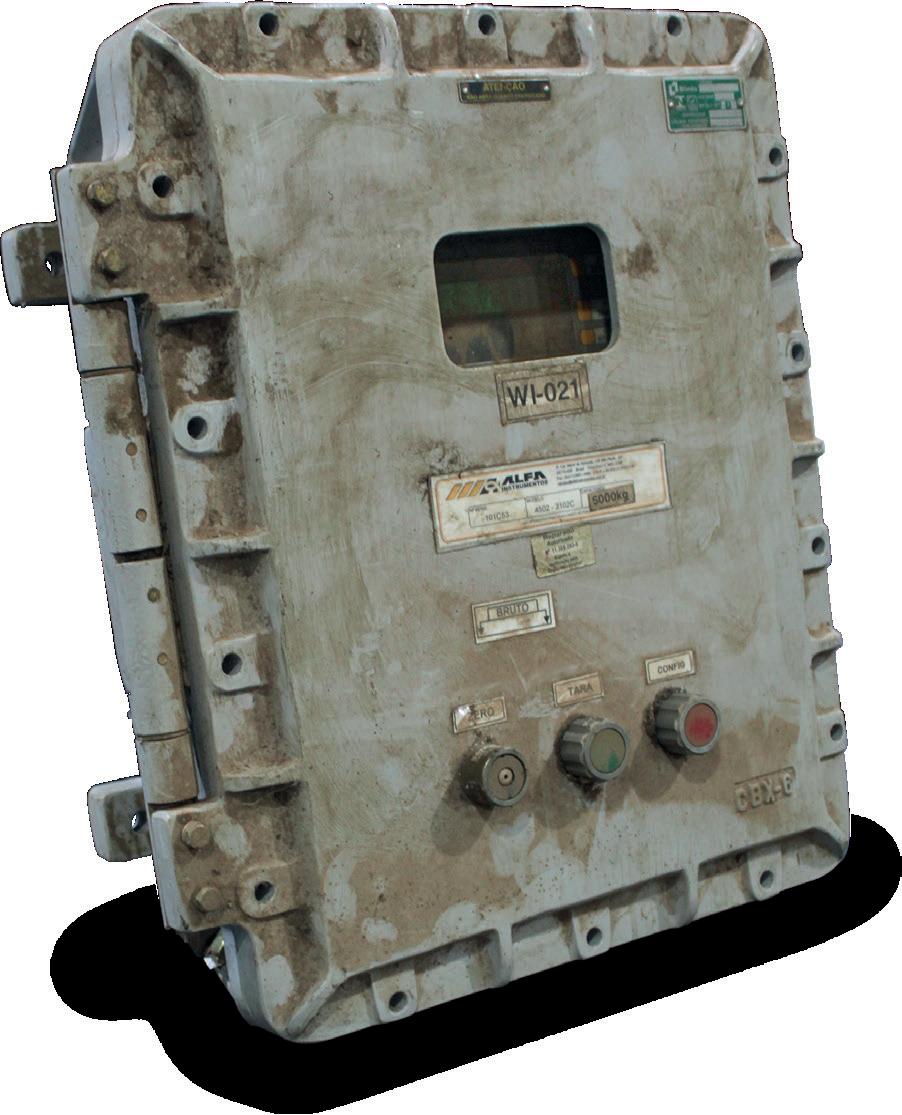

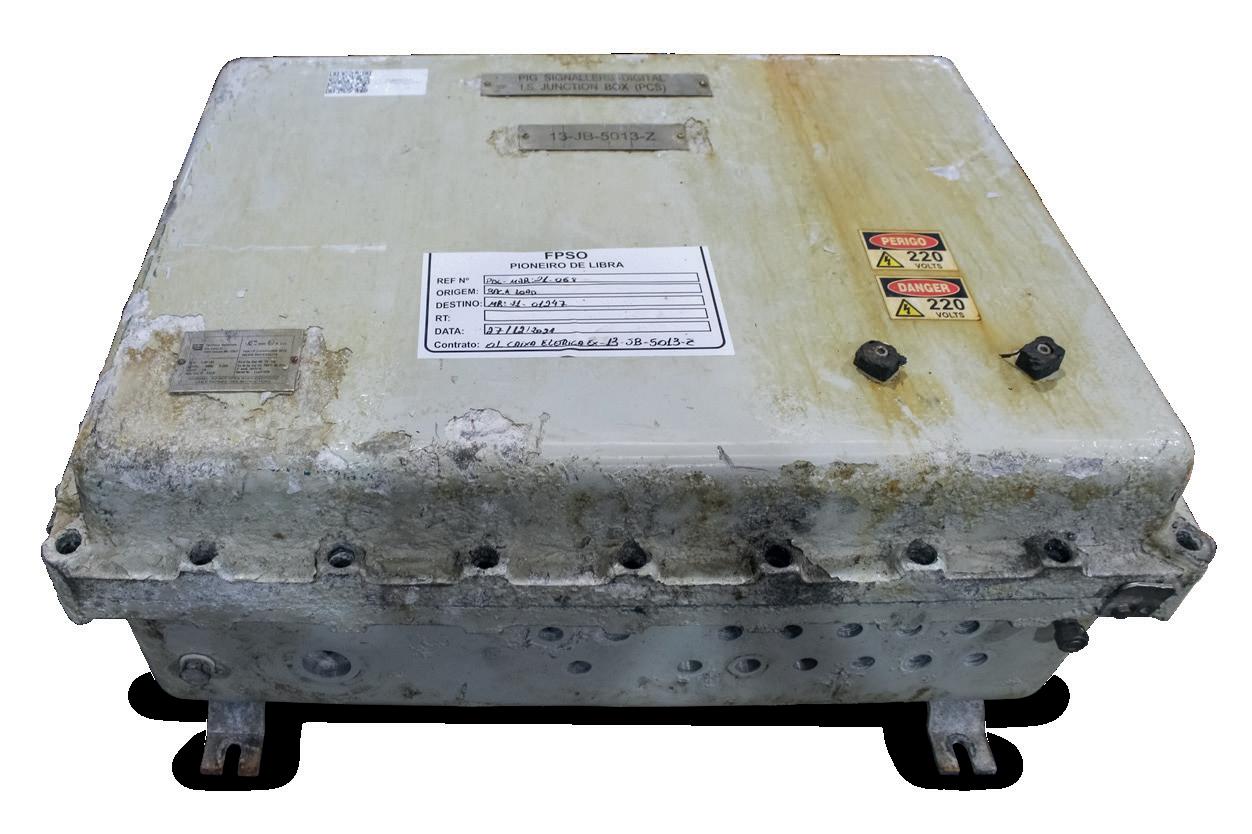

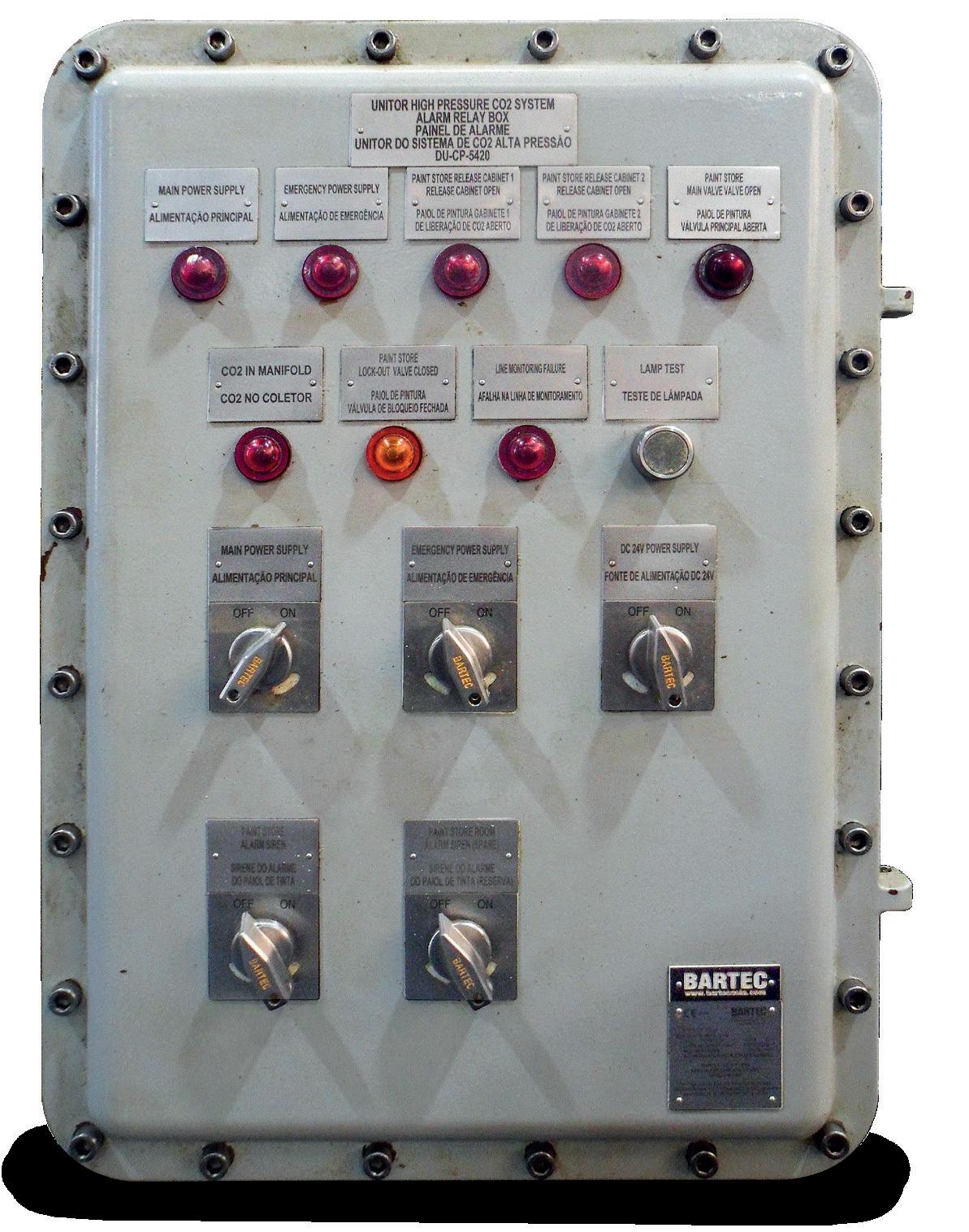

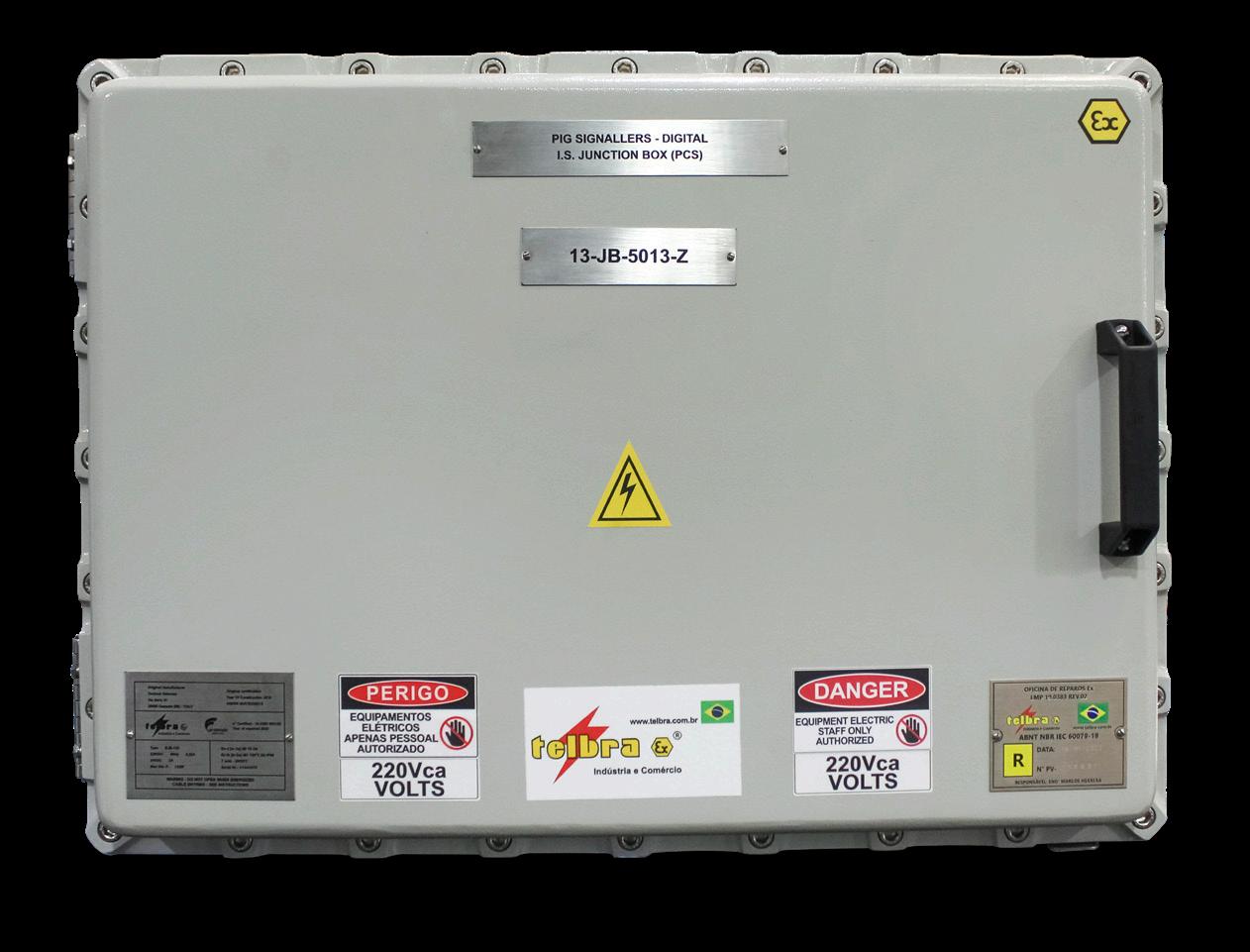

OFICINA DE REPAROS Antes
Depois

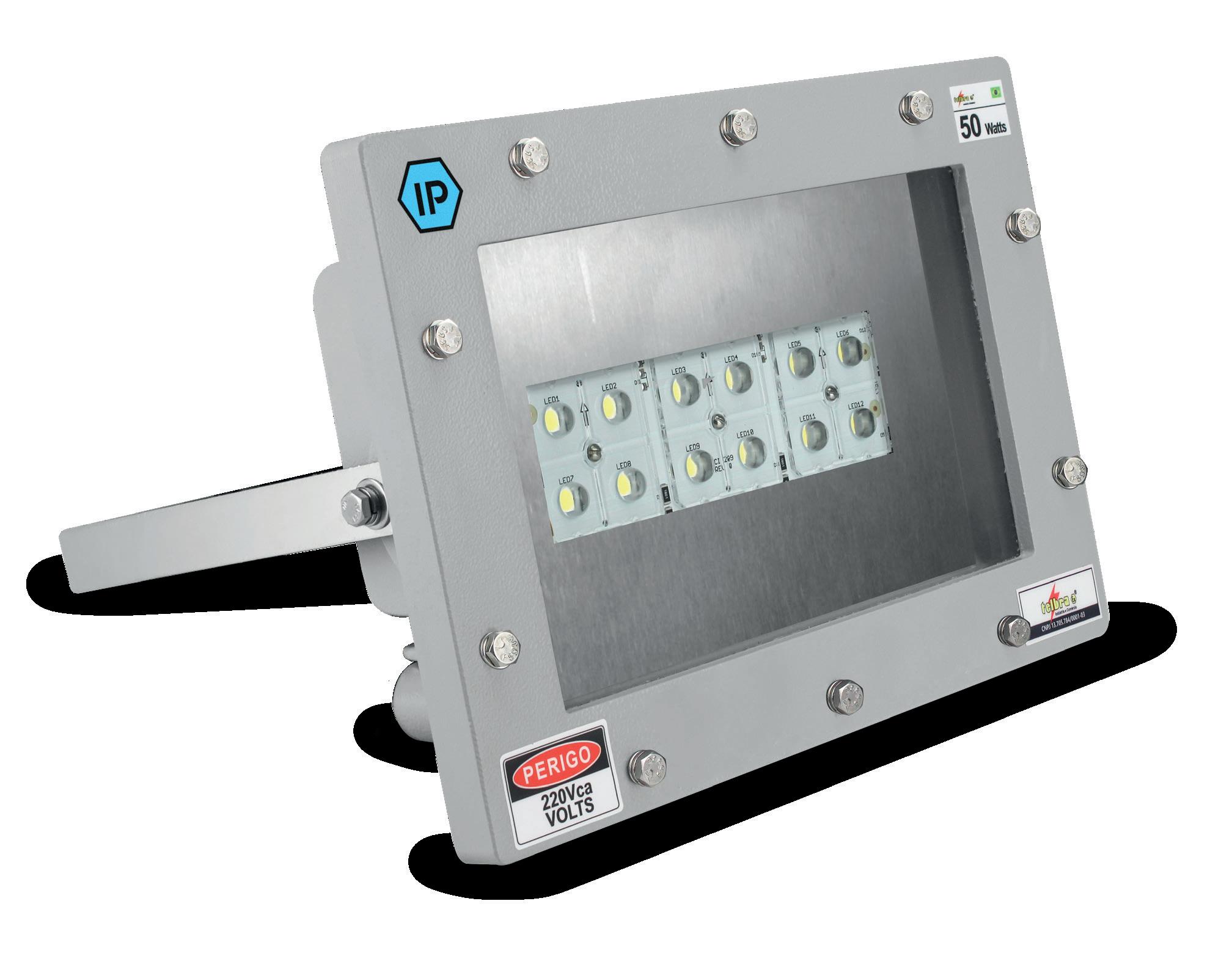

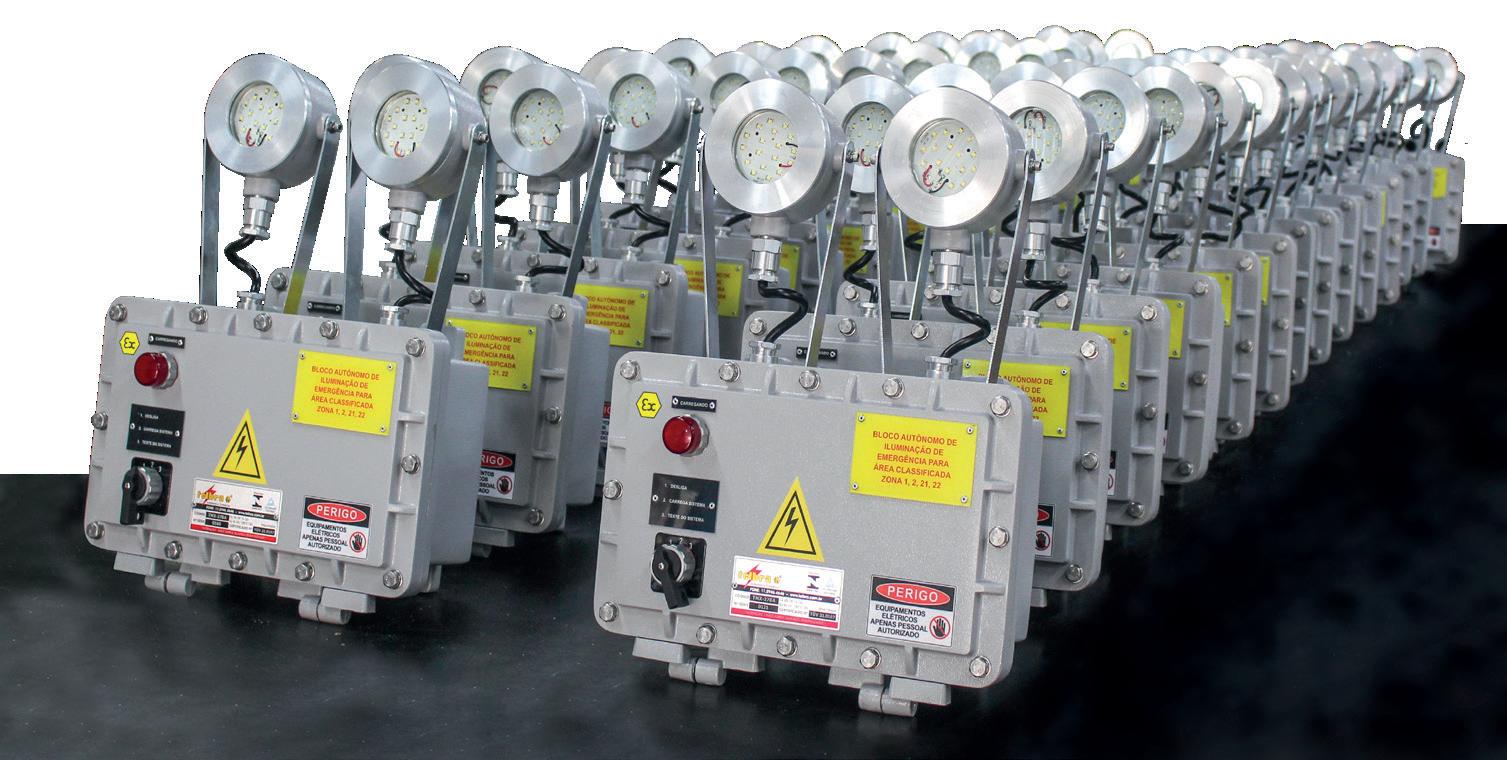

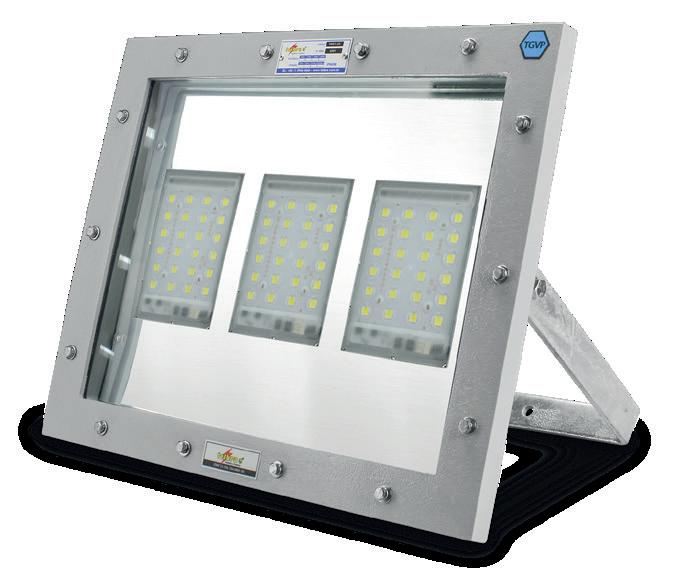

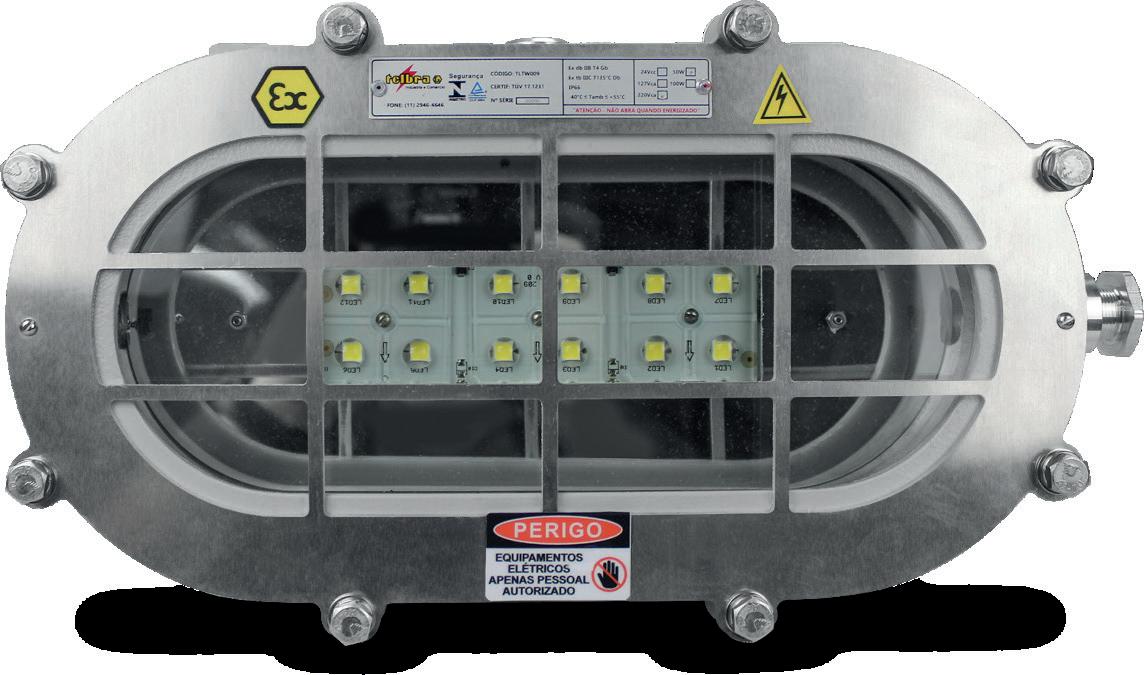

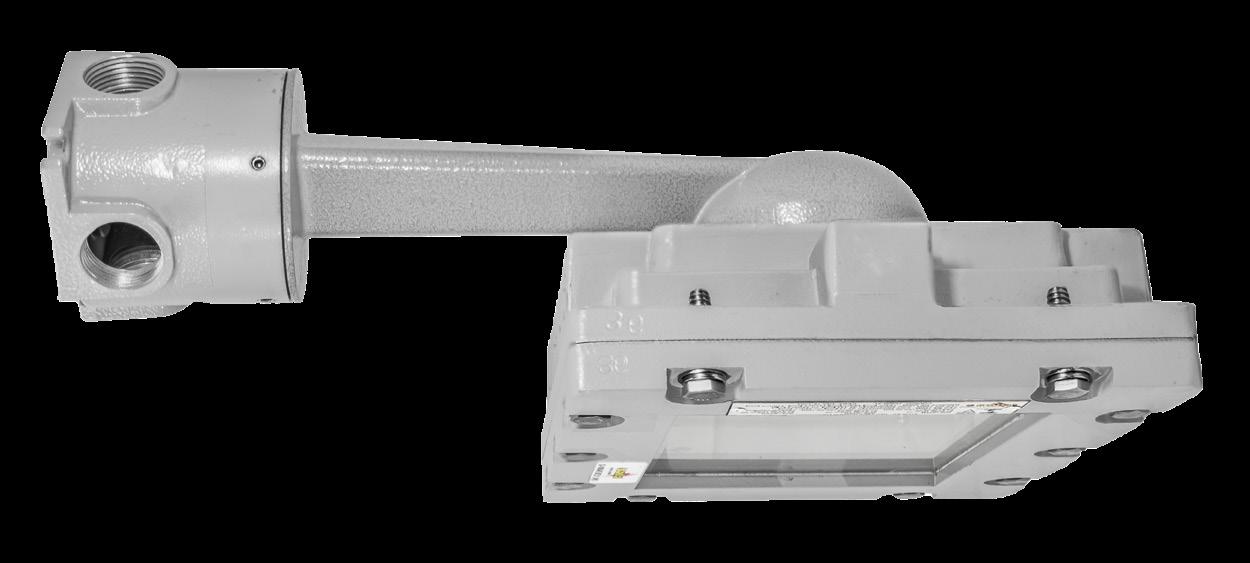

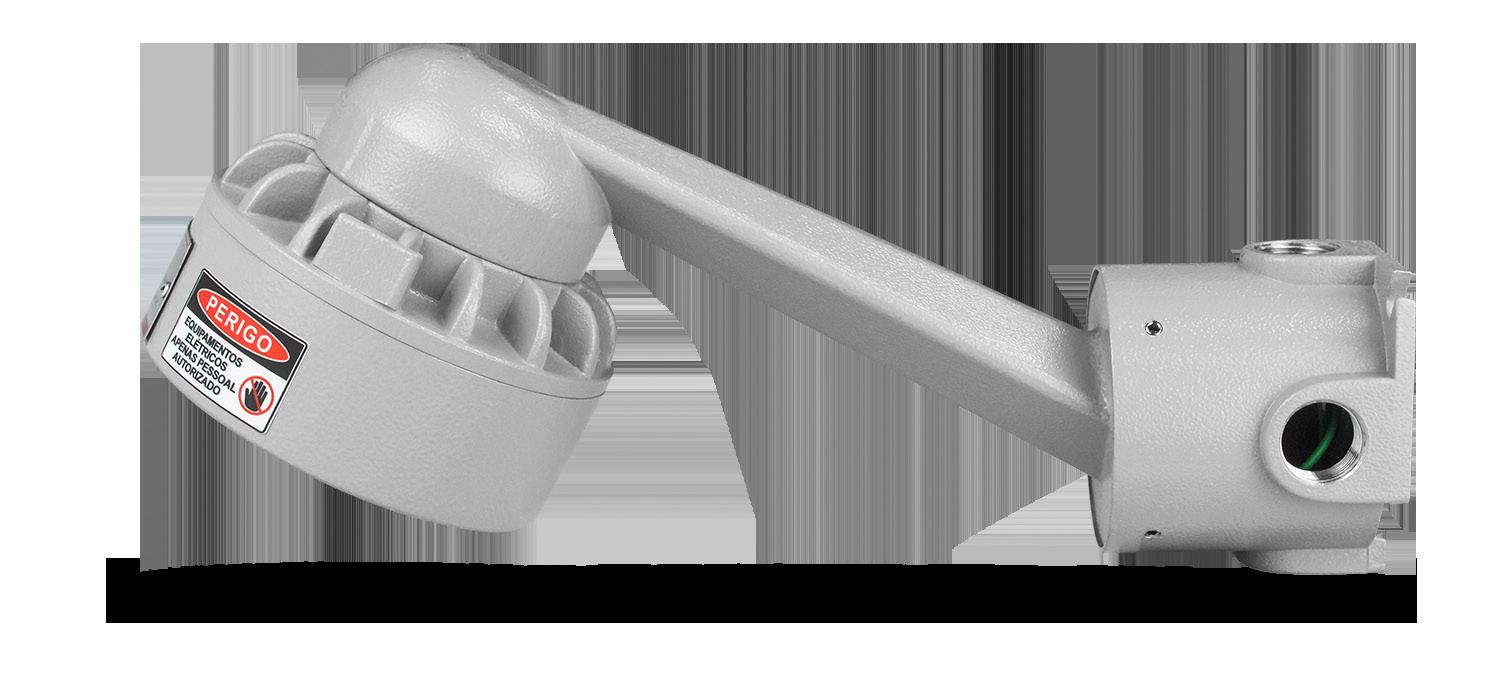

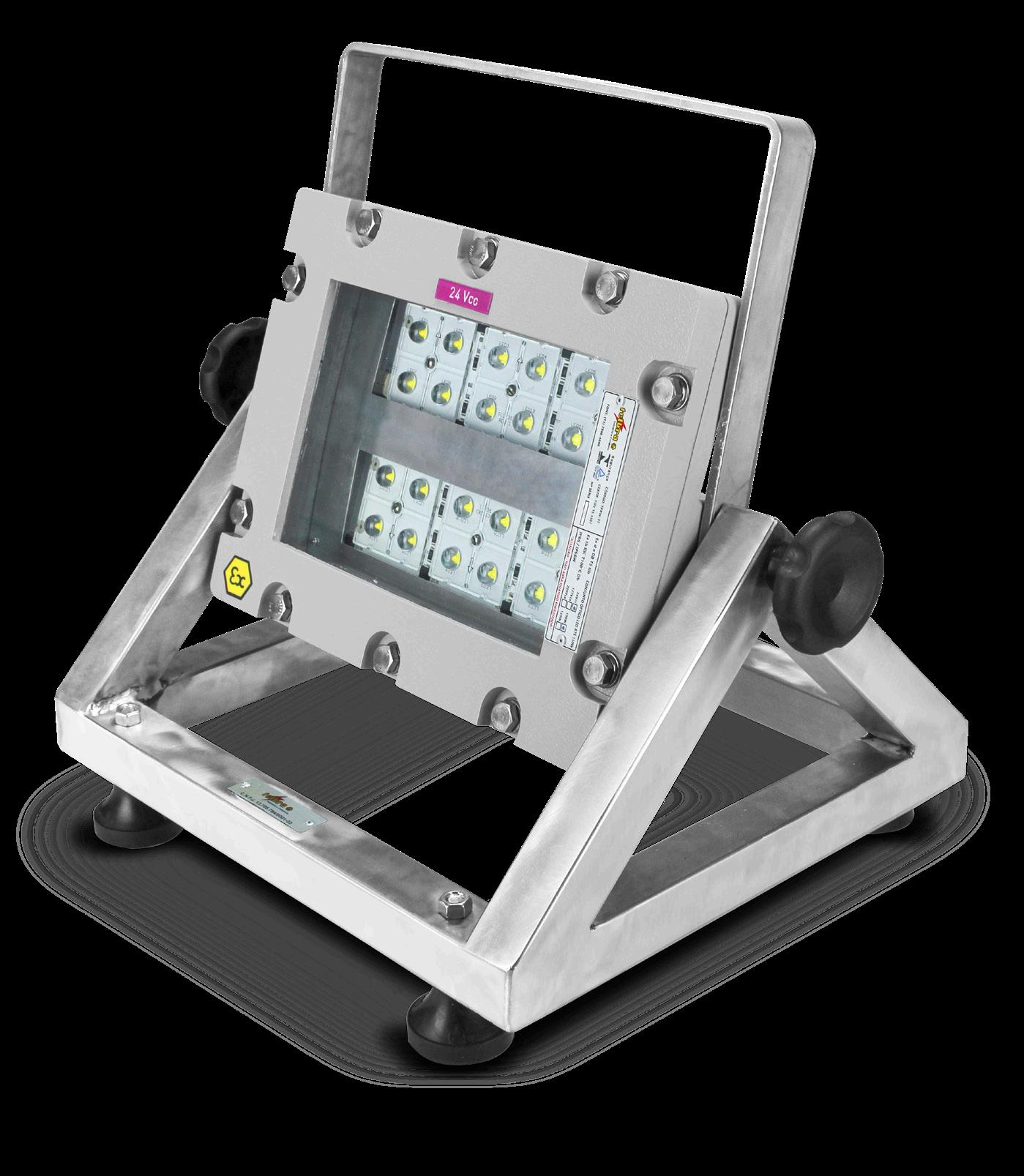

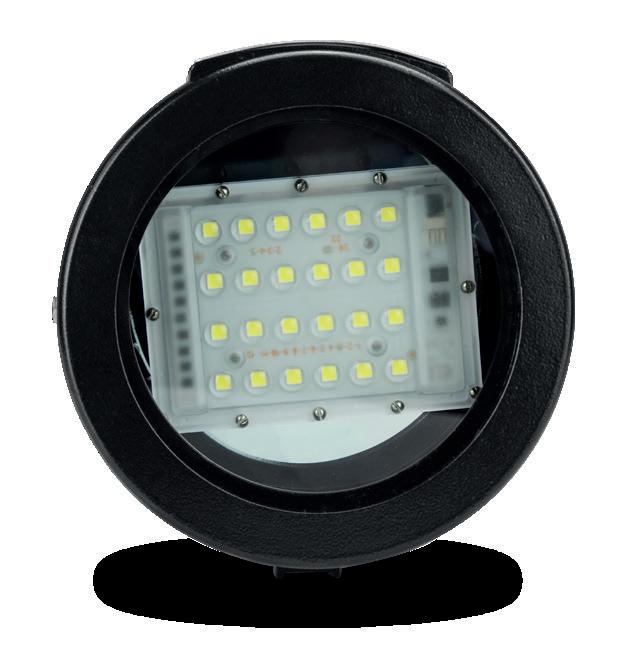

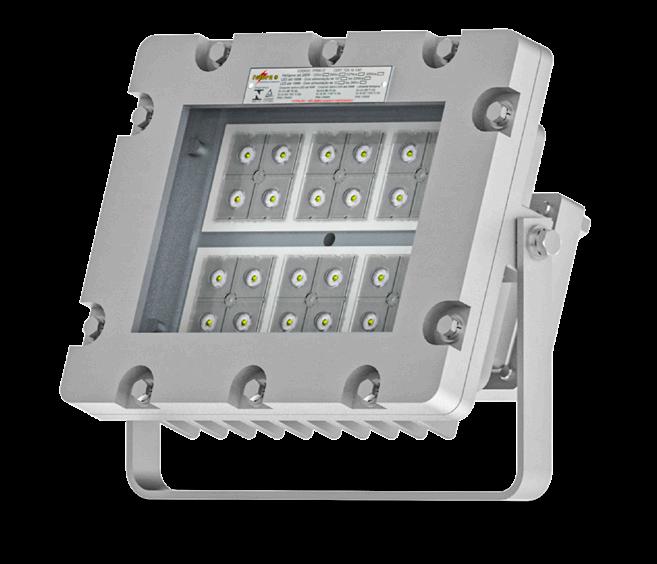

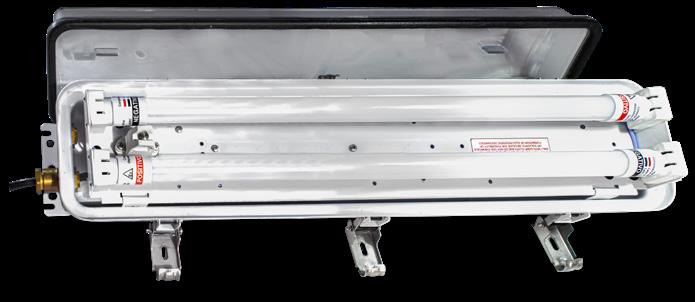

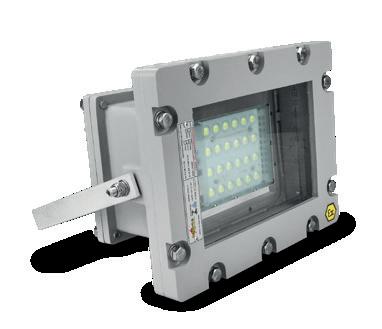

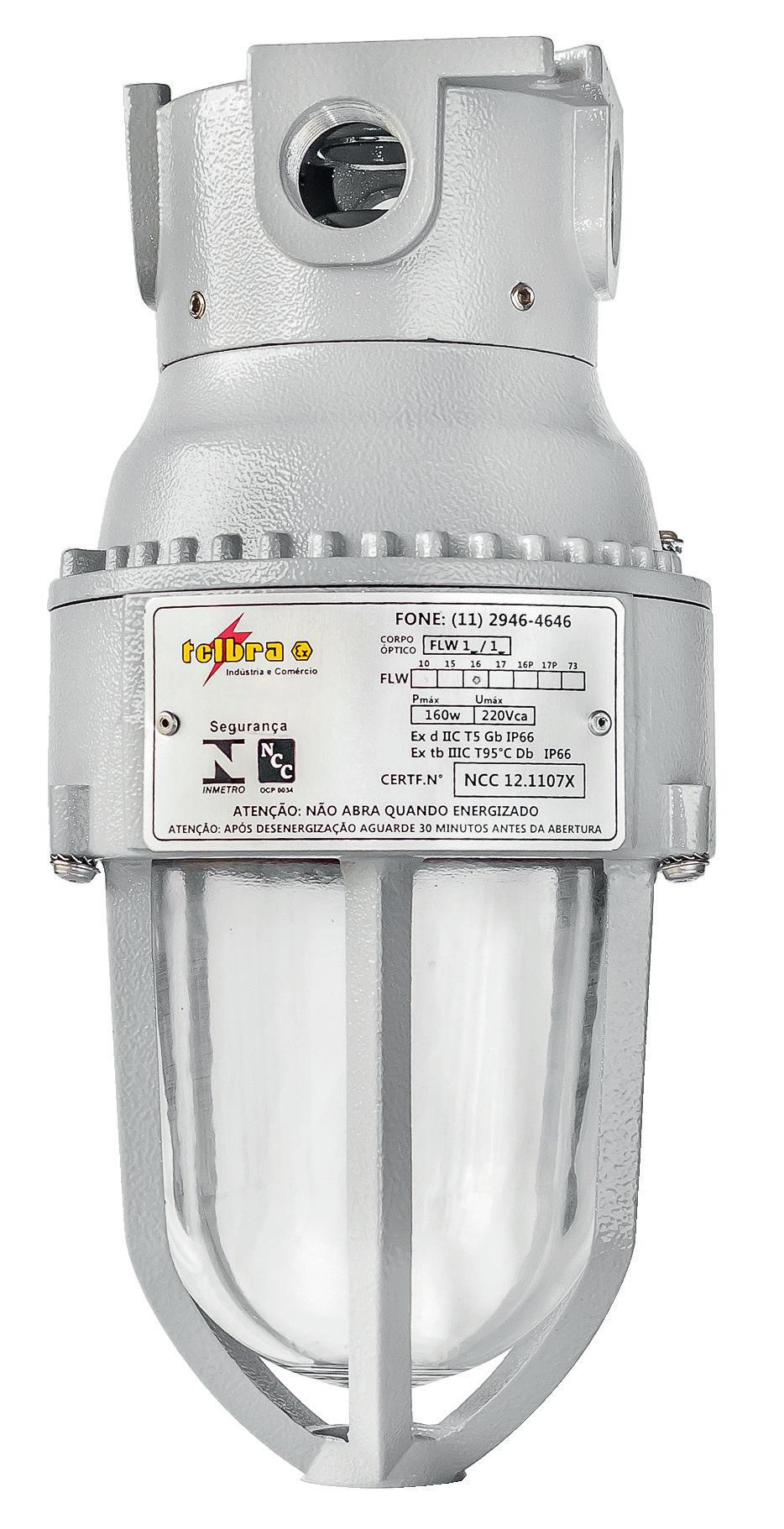

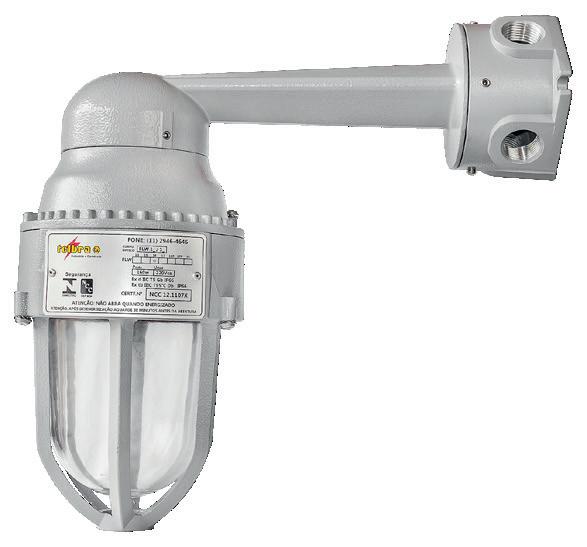

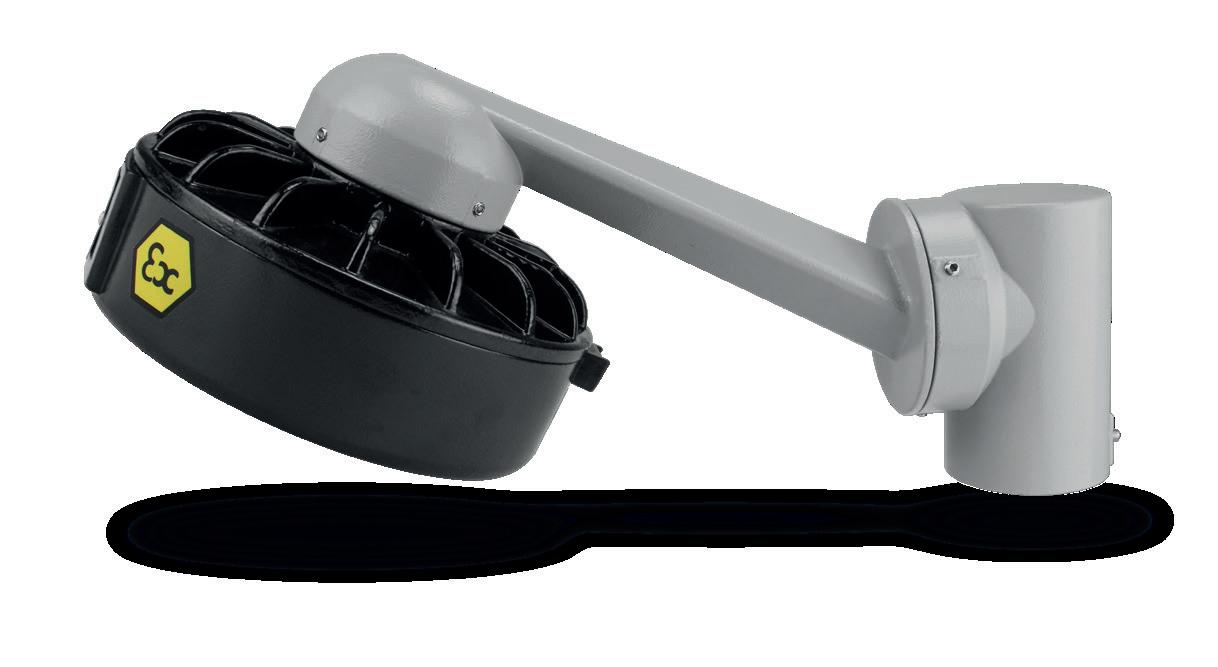

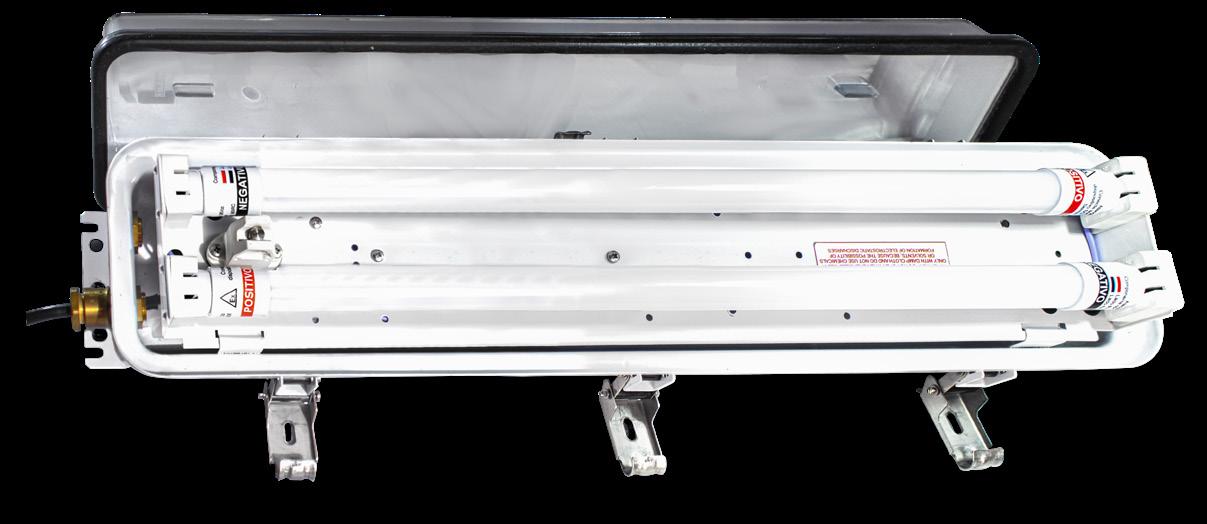

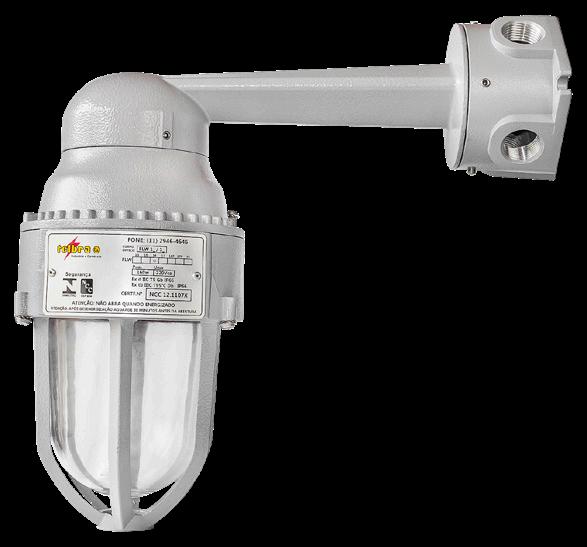

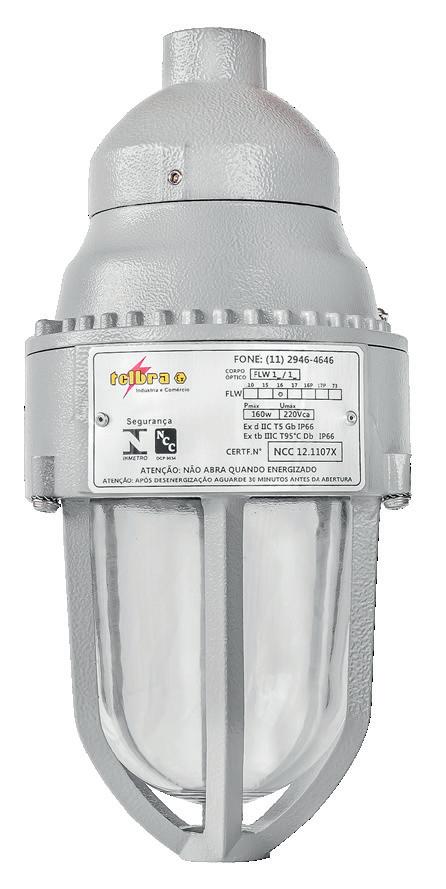

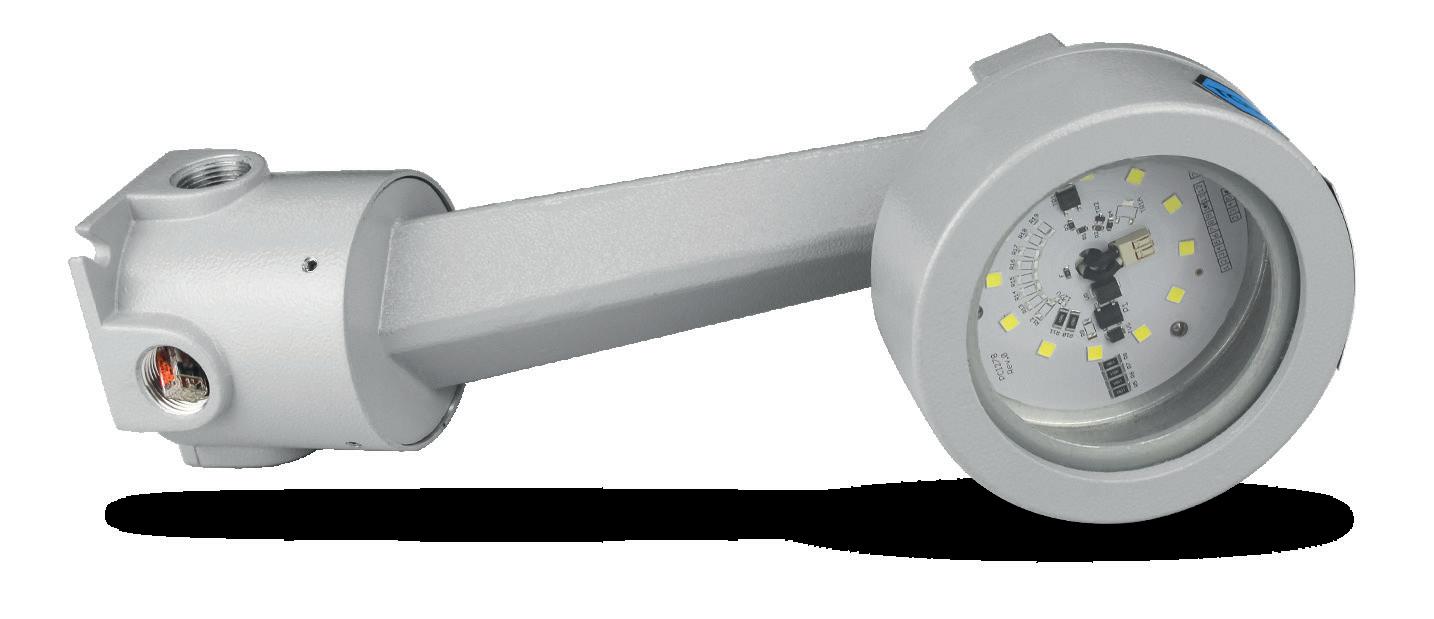

PROJETORES E LUMINÁRIAS
Grupo
E X P O R TA Ç Ã O IMUNE A CORROSÃO

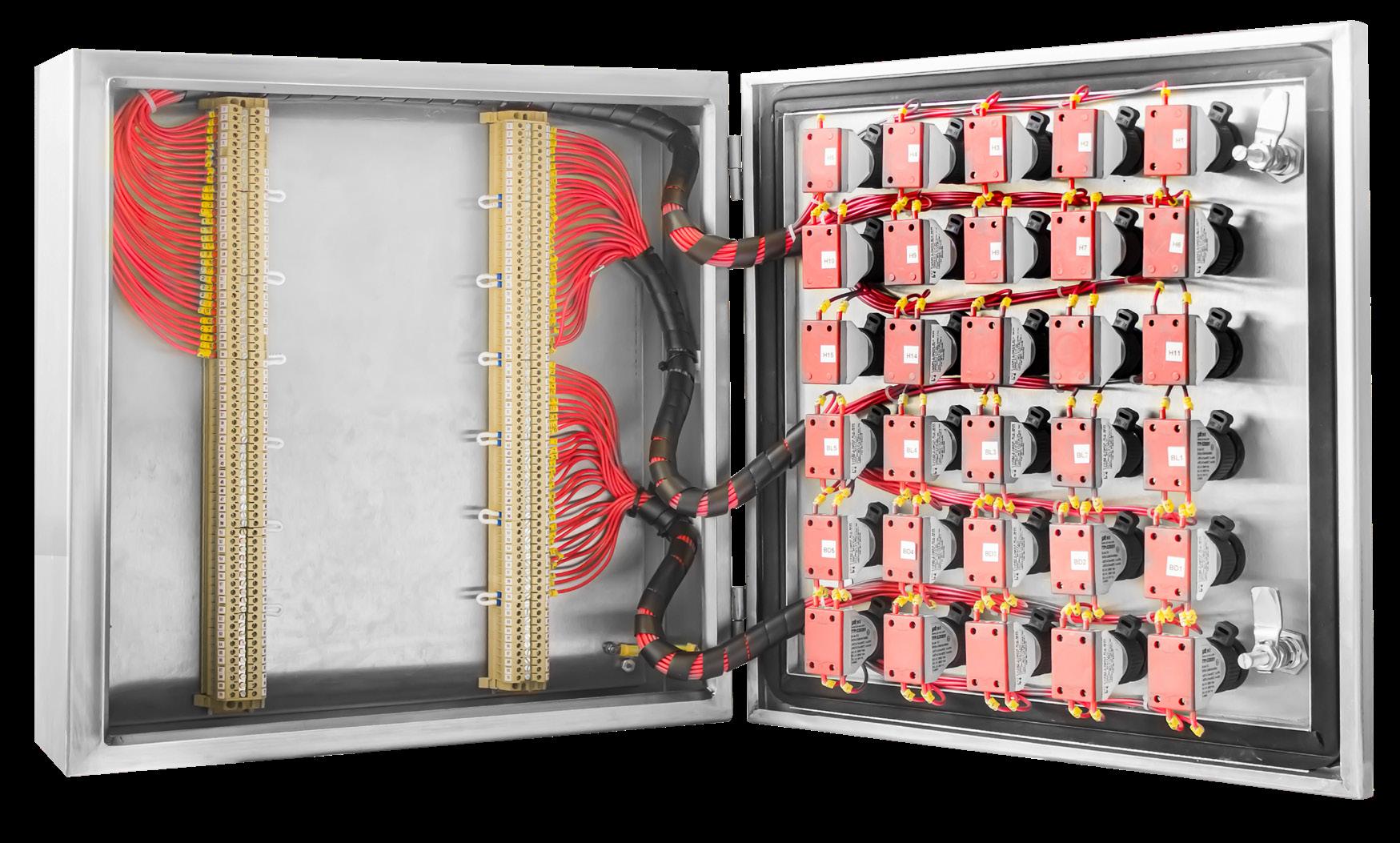

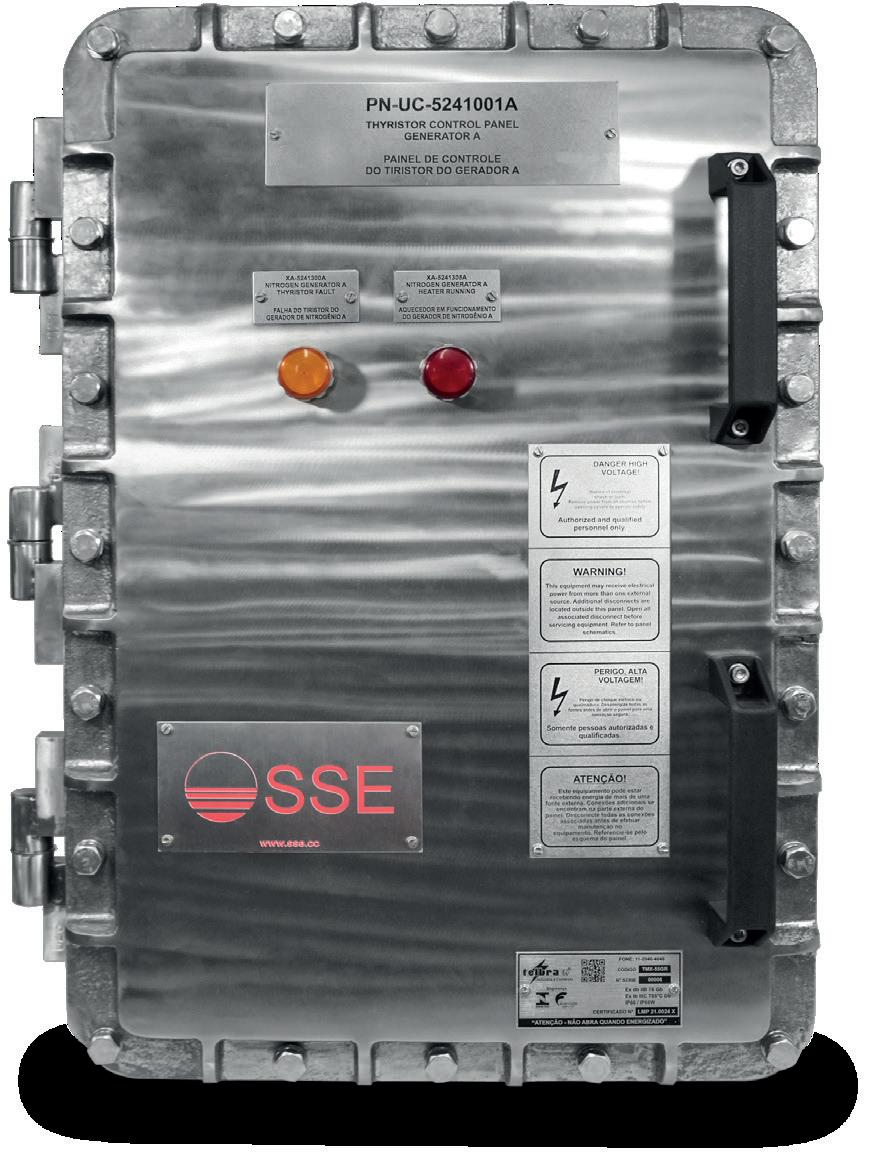

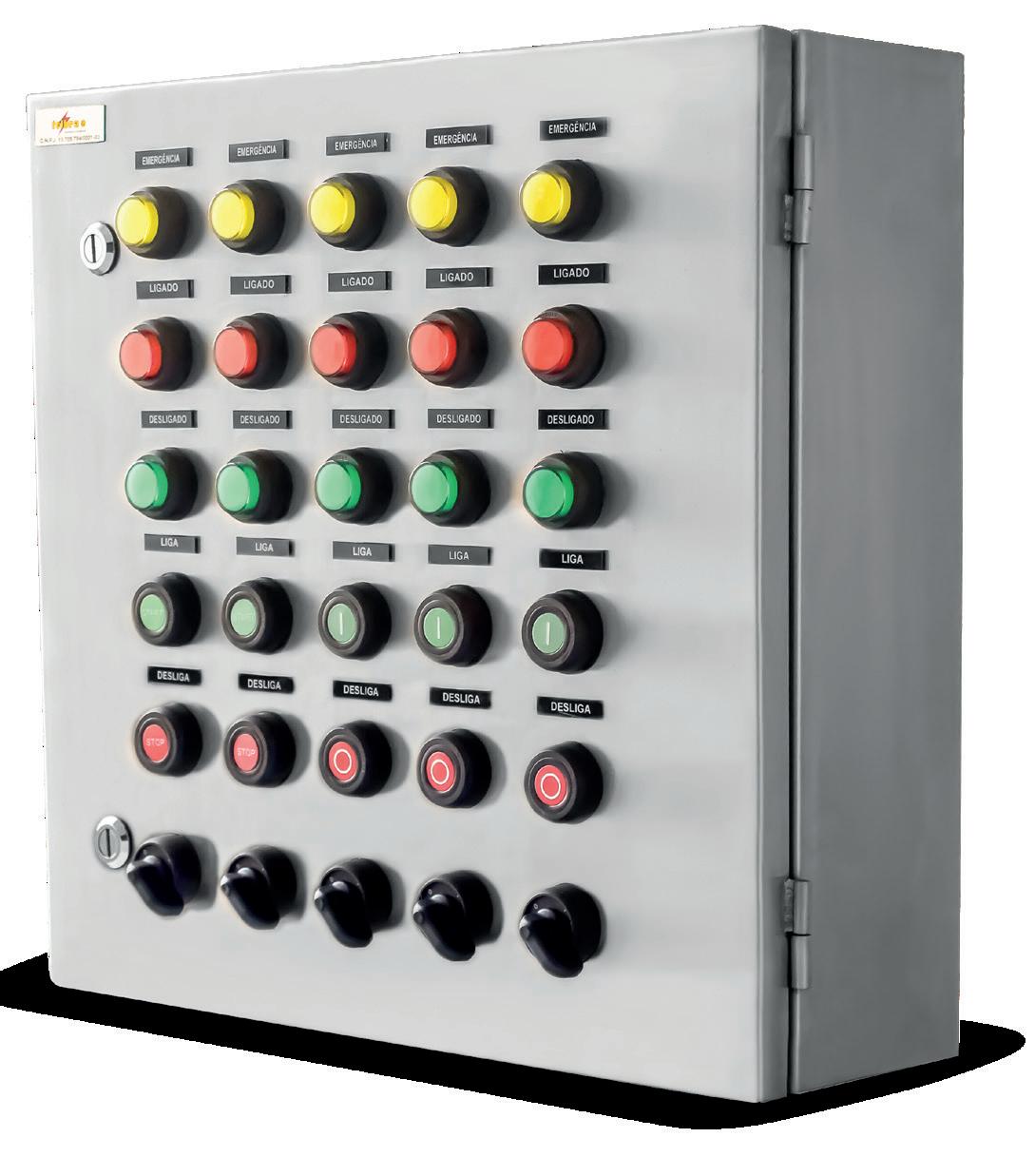

Painel TMX - AÇO INOX Caixas/invólucros Ex d à prova de explosão/Ex t à prova de poeiras combustíveis
INOX 316/316L/304
CERTIFICADOS: EC - Certification System for Explosive Atmospheres:
Certificado do sistema de gestão da qualidade conforme EN ISO/IEC 80079-34 Fabricação de painéis elétricos com tipo de proteção Ex d Ex t
Certificado de reconhecimento internacional
EU - Type Examination Certificate:
Certificado de conformidade para painéis elétricos tipo TMX-35GR e 70GR com tipo de proteção Ex d Certificado de reconhecimento internacional da Comunidade Européia
O Grupo Telbra esta investindo na Linha Completa de Painéis TMX: 14 ao 110GR.
COMPRO MISSO: MEL
H E MELHOOR PREÇO R PRAZO CO NSULTE -NOS!
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

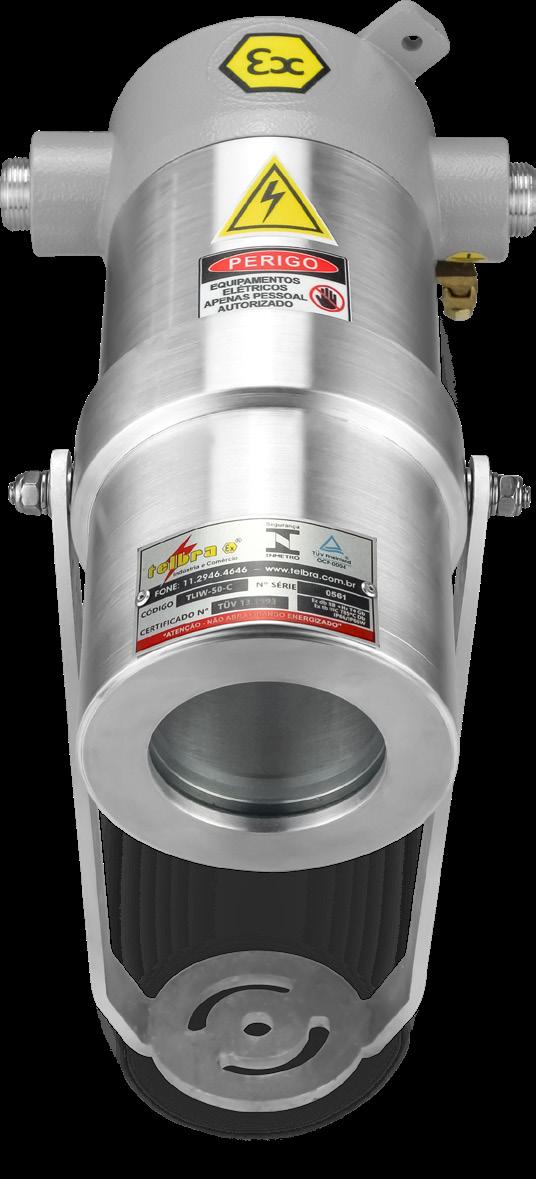

Invólucro para Câmera Ex d TLIW-50CAM Produto pode ser fornecido em Alumínio ou Aço Inox 304/316 ou 316L com combinações acopladas: LUMINÁRIA + CÂMERA (conforme projeto especifico, de acordo com a sua necessidade.)
Câmera adequada para uso em áreas classificadas com o tipo de proteção Ex d à prova de explosão, Ex t à prova de ingresso de poeiras combustíveis, estrutura do invólucro em alumínio de alta resistência mecânica e à corrosão, vidro plano temperado.
Invólucro Ex db / Ex tb para câmera TLIW-50CAM Grupo de gases IIA ou IIB+H2; Grupo de poeiras IIIA; IIIB ou IIIC; Ex db IIB+H2T4 Gb, Ex tb IIIC T85°C Db, IP66/ IP66W; Zona 1 ou 2; Zona 21 ou 22; ABNT NBR IEC 60079-0; ABNT NBR IEC 60079-1 ; ABNT NBR IEC 60079-31; ABNT NBR IEC 60529 Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
COMPR MELH OMISSO:
Grupo
E MELHOR PREÇO O CONSU R PRAZO LTE-N OS!

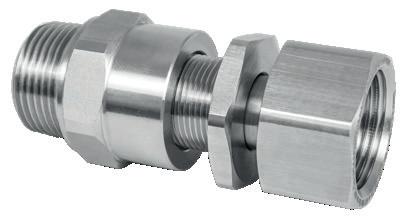

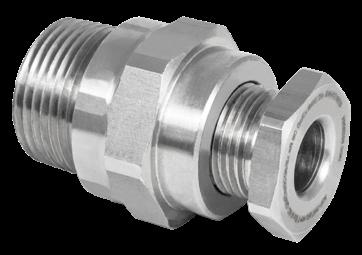

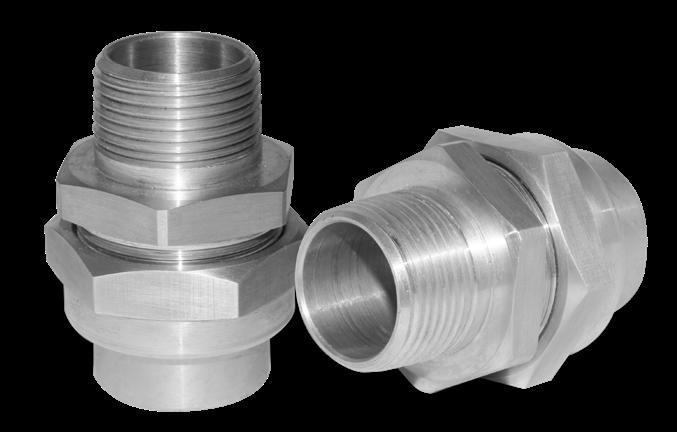

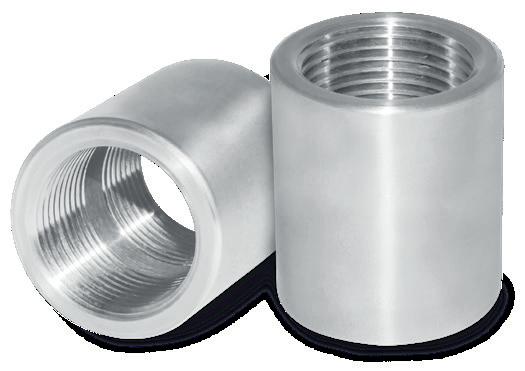

Linha Completa em AÇO INOX Caixas de Passagem, Unidades Seladoras e Botoeiras Ex db tb

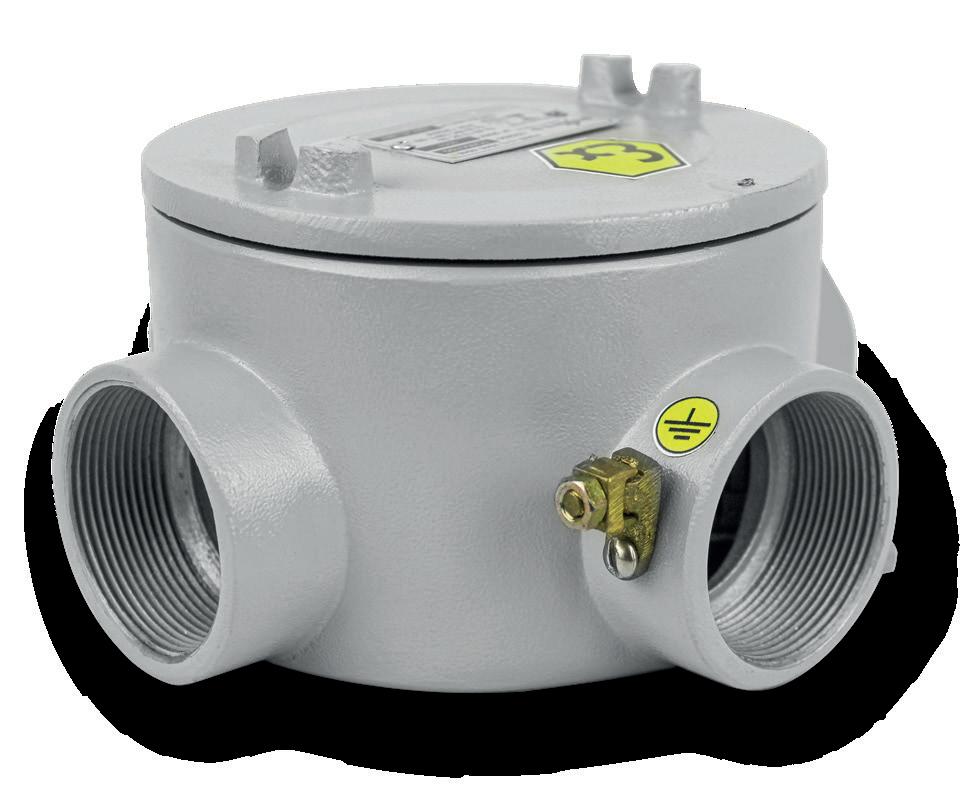

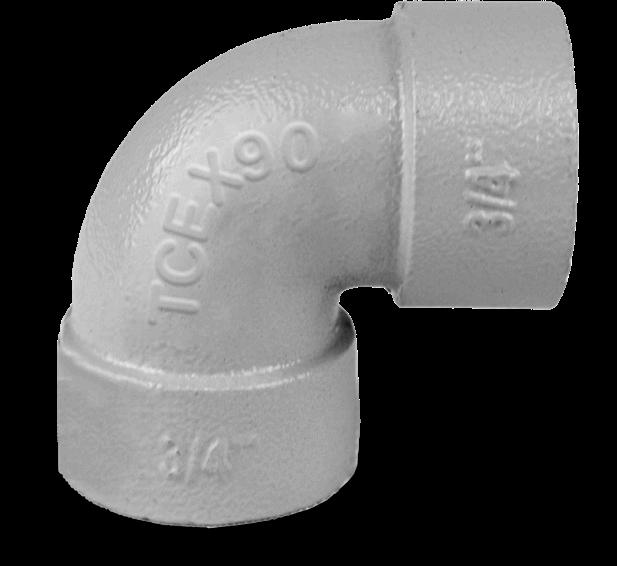

Condulete

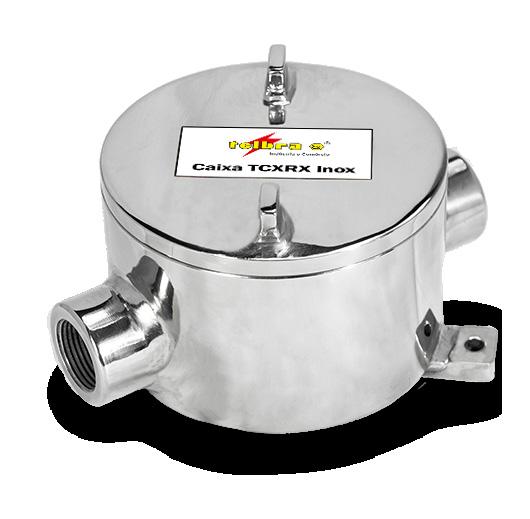

INOX Ex d, Ex t, IP Caixa de Passagem
TCXRX/10-I IP66/IP66W

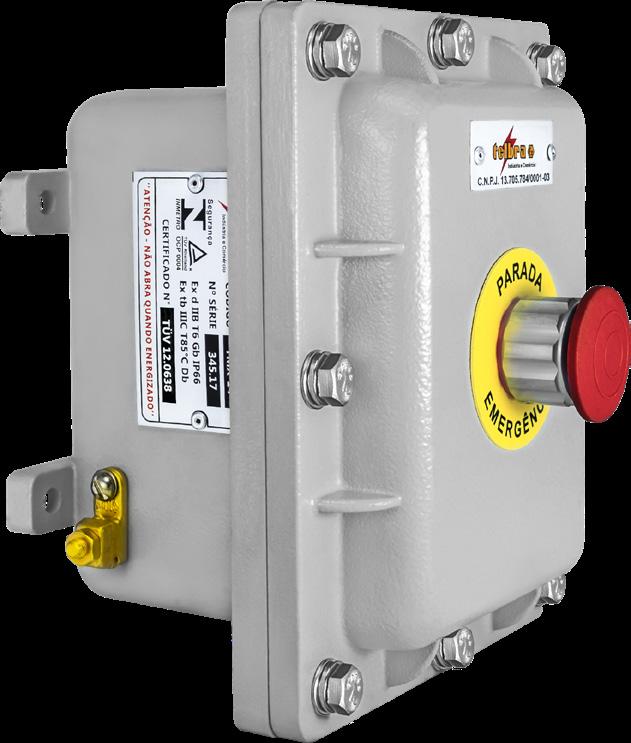

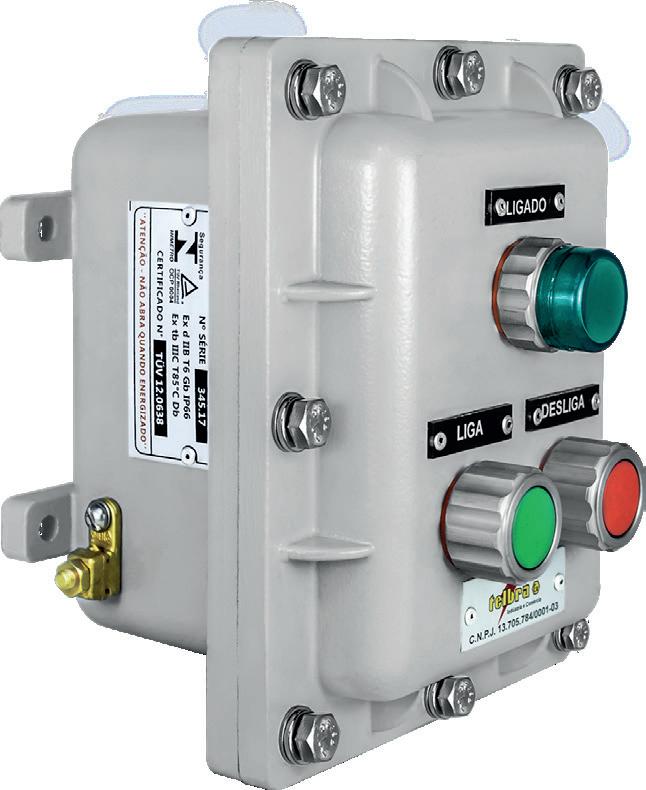

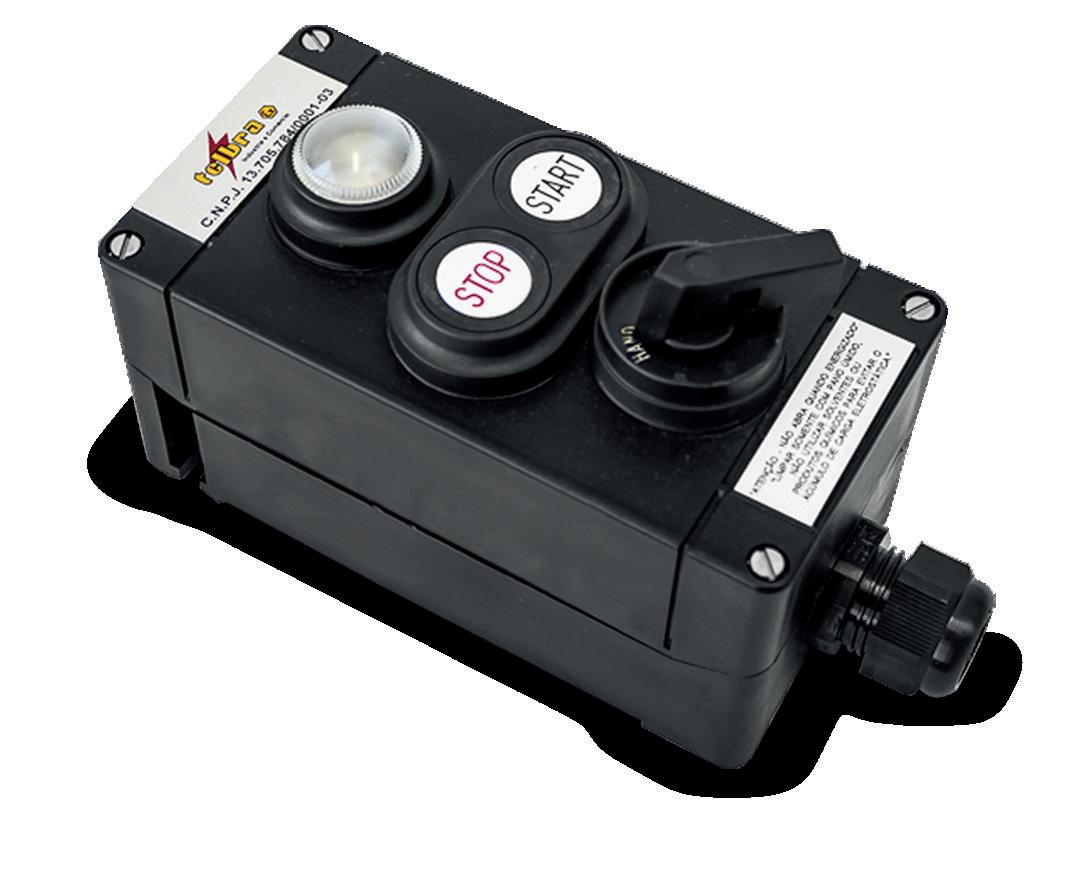

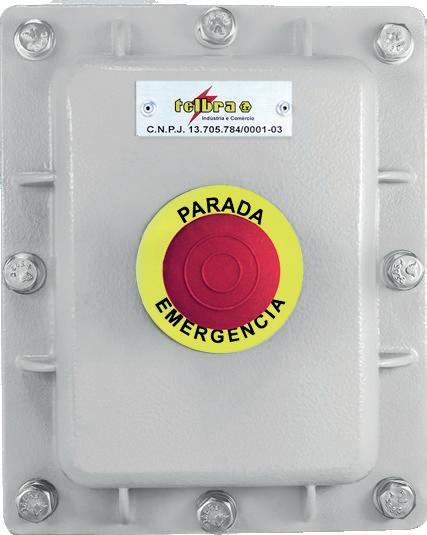

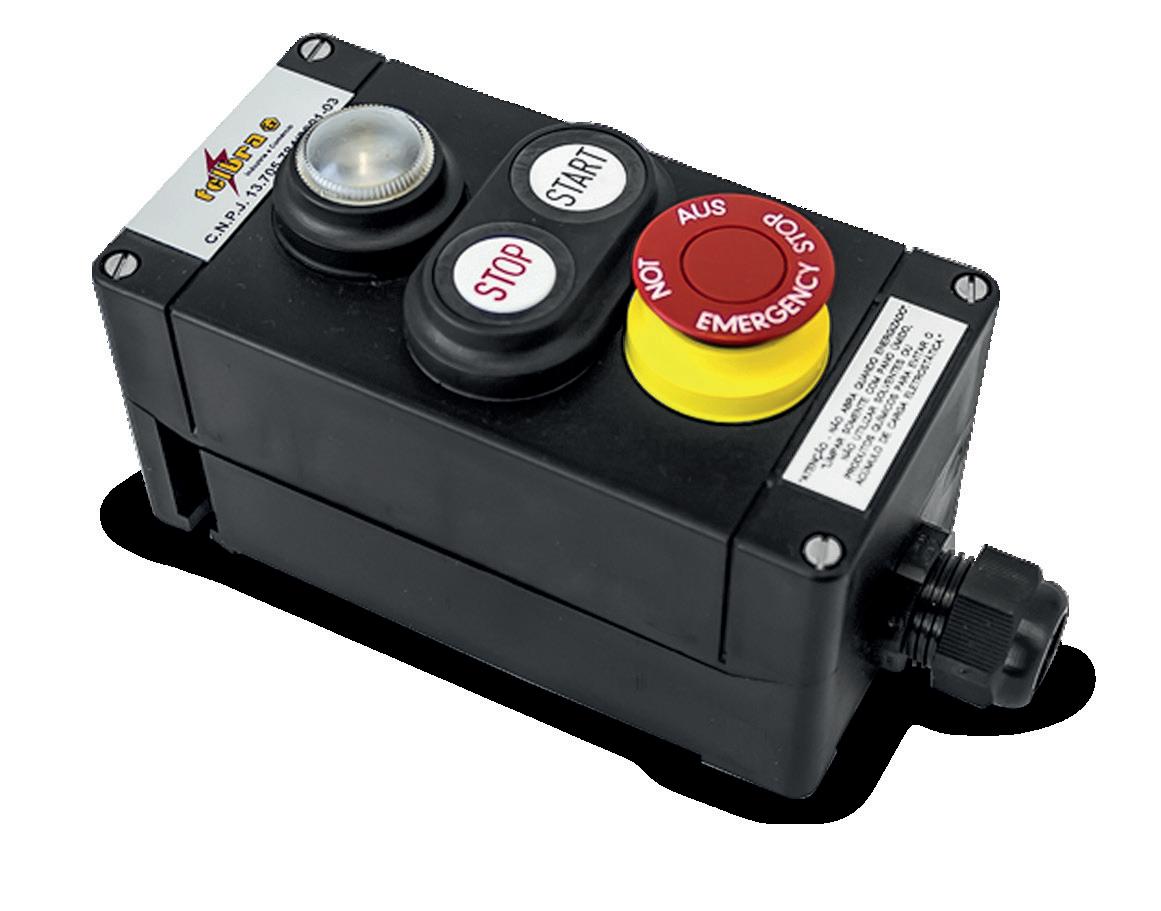

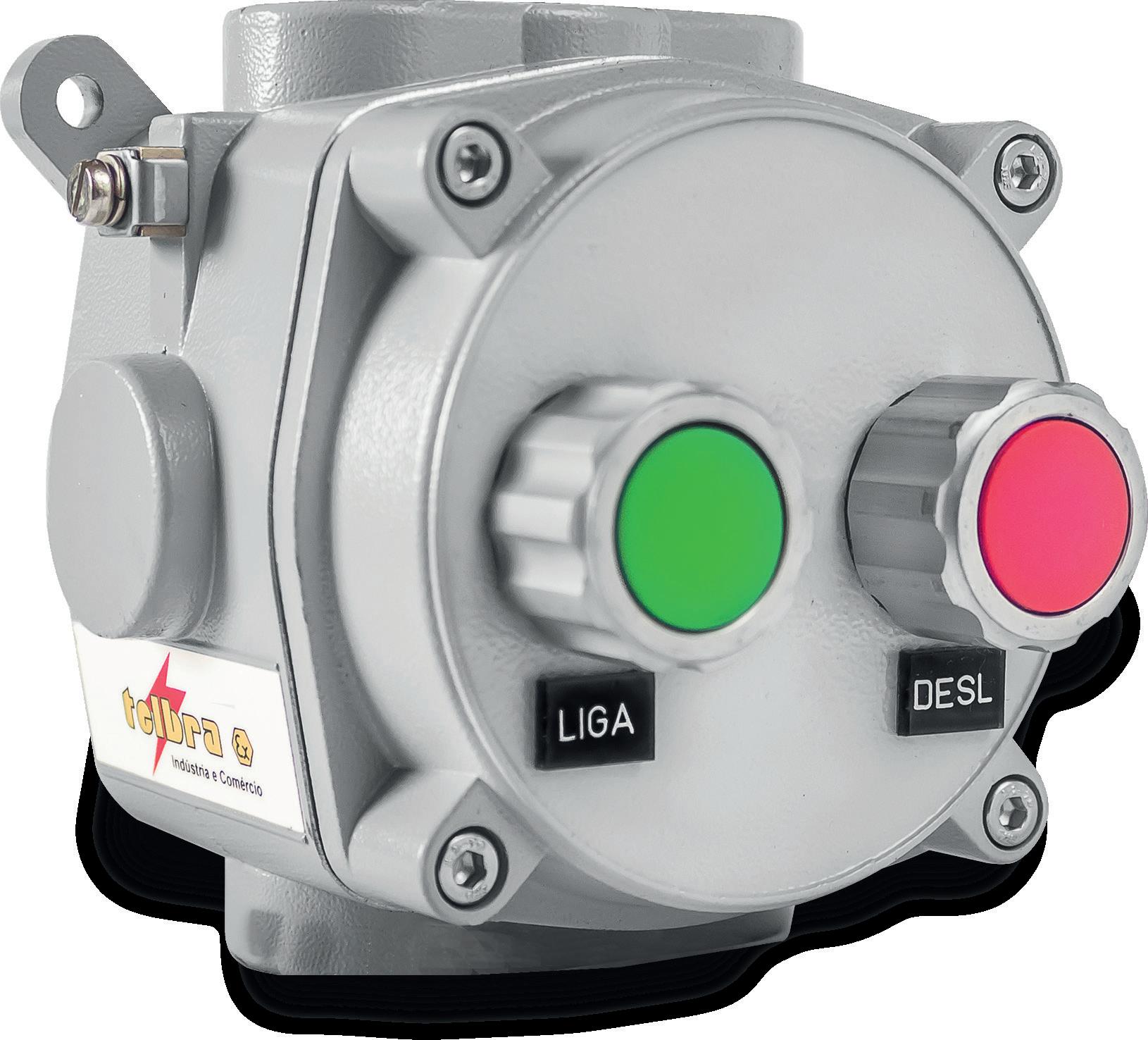

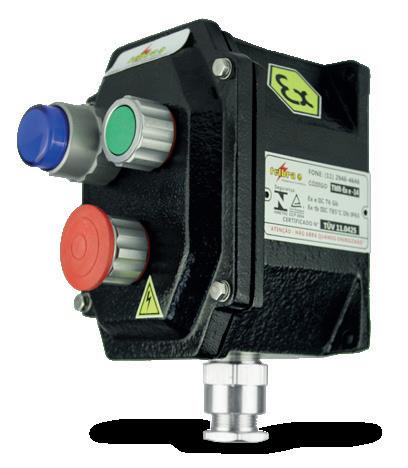

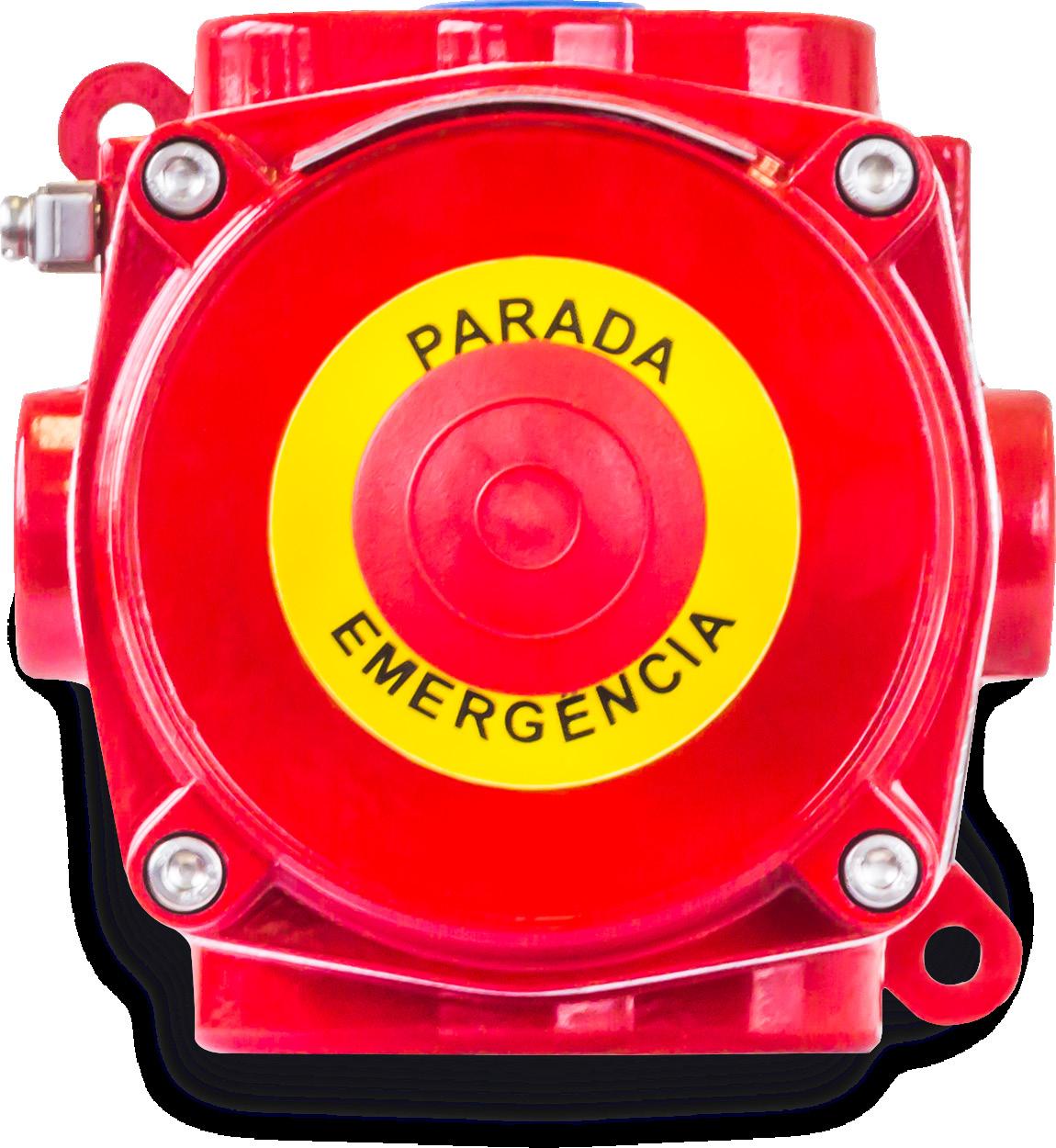

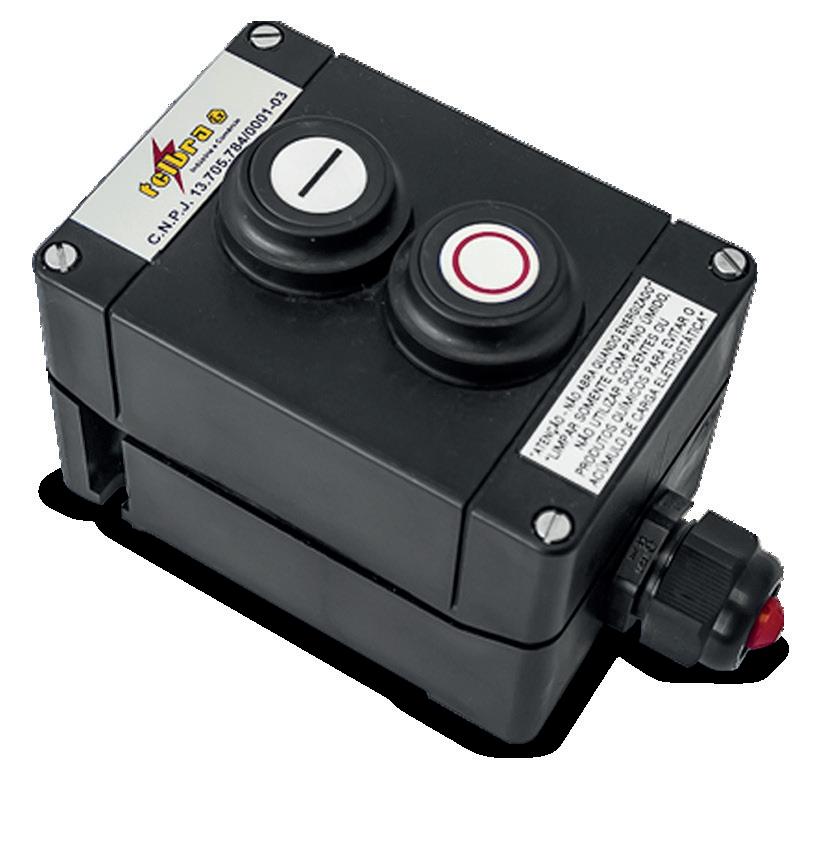

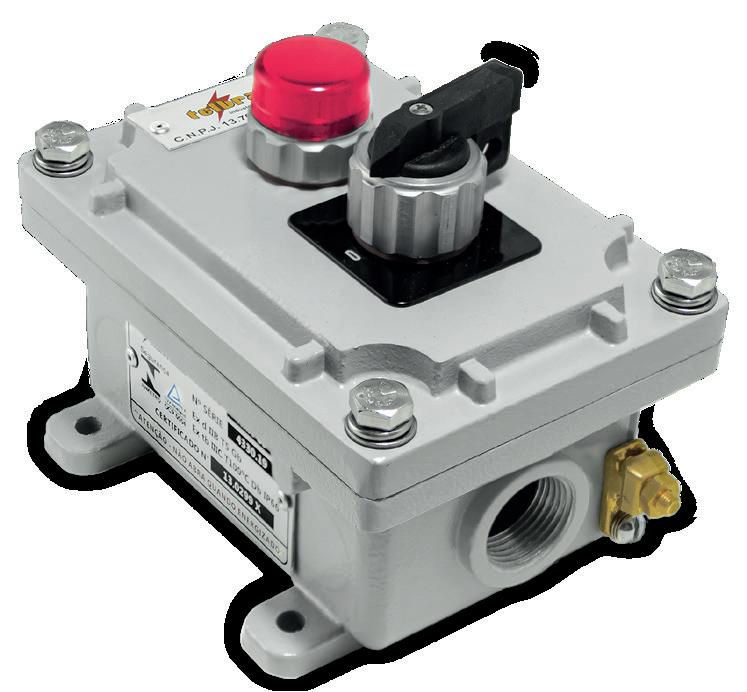

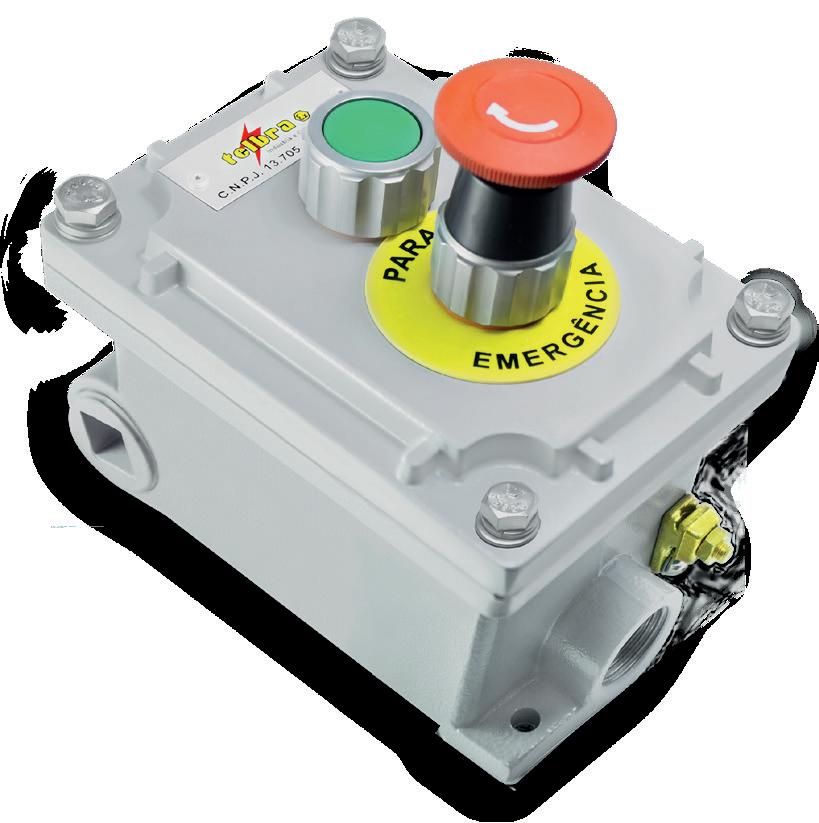

Botoeira
INOX Ex d, Ex t, IP Botoeira
INOX Ex d, Ex t, IP
Caixa de Passagem
TMRI/IP66
Botoeira
INOX Ex d, Ex t, IP
ACESSE NOSSO SITE Central de Vendas: 55 11 2946-4646 / www.telbra.com.br / telbra@telbra.com.br
CONDULETES EM
FERRO FUNDIDO GF
Grupo
GALVANIZADO A FOGO (com Pintura Fosfatizada)
100% - FABRICAÇÃO PRÓPRIA GARANTIA DE ENTREGA IMEDIATA

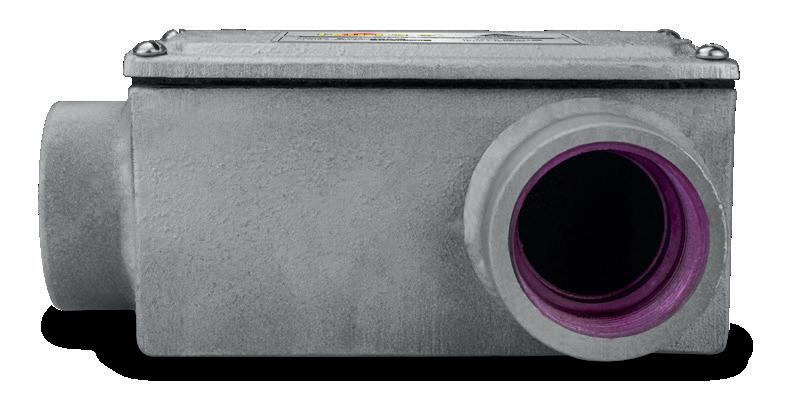

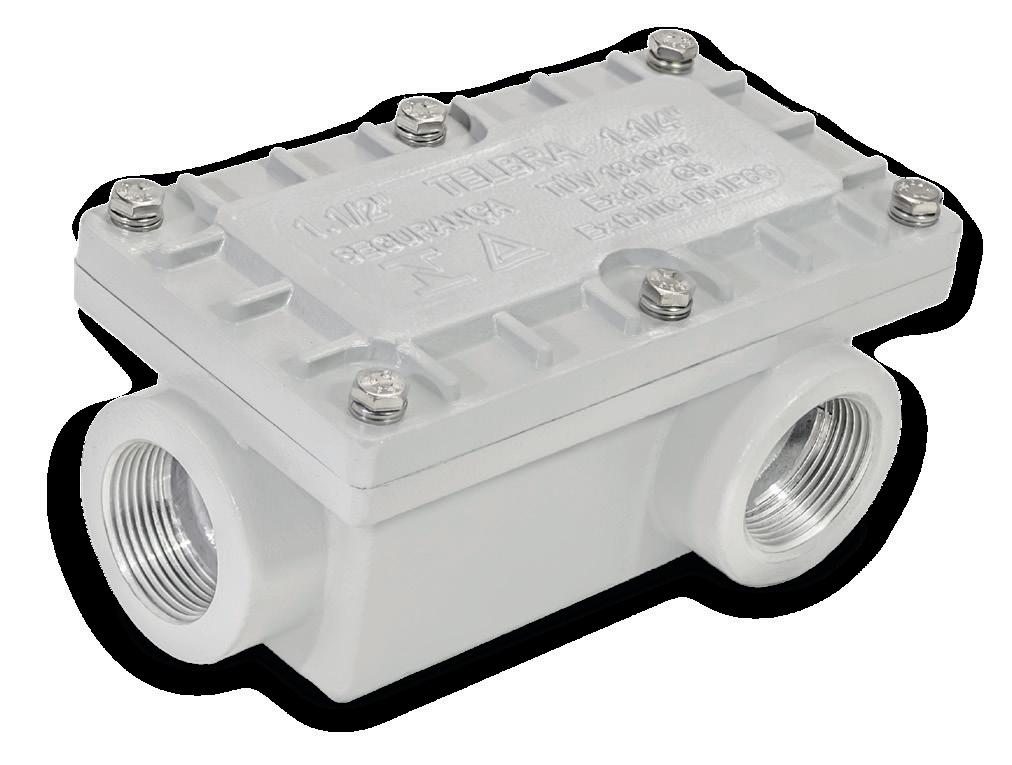

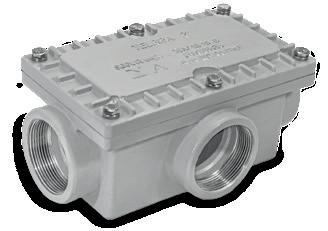

Condulete em Ferro (Galvanizado a Fogo) - TCLWF IP66
NOVIDADE!
3/4”
1” COMPROMIS SO:
MENOR PRE PRONTA EN ÇO TREGA CONSUL TE-NOS!
2”
1 ” 1/2
DIMENSÕES DE
½” 4” A

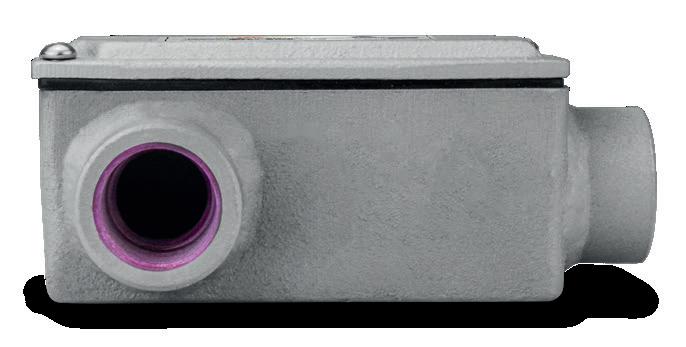

Condulete em Ferro IP66 - TCLWF
Conduletes com corpo e tampa fabricados em Ferro Fundido Nodular (Galvanizado a Fogo). Tampa fixada ao corpo através de parafusos de aço. Junta de vedação em neoprene. Galvanizado a fogo. Aplicado com passagem e ligação de condutores elétricos. Fornecido com entradas de Ø 1/2” a 4”, com roscas BSP ou NPT. Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Grupo

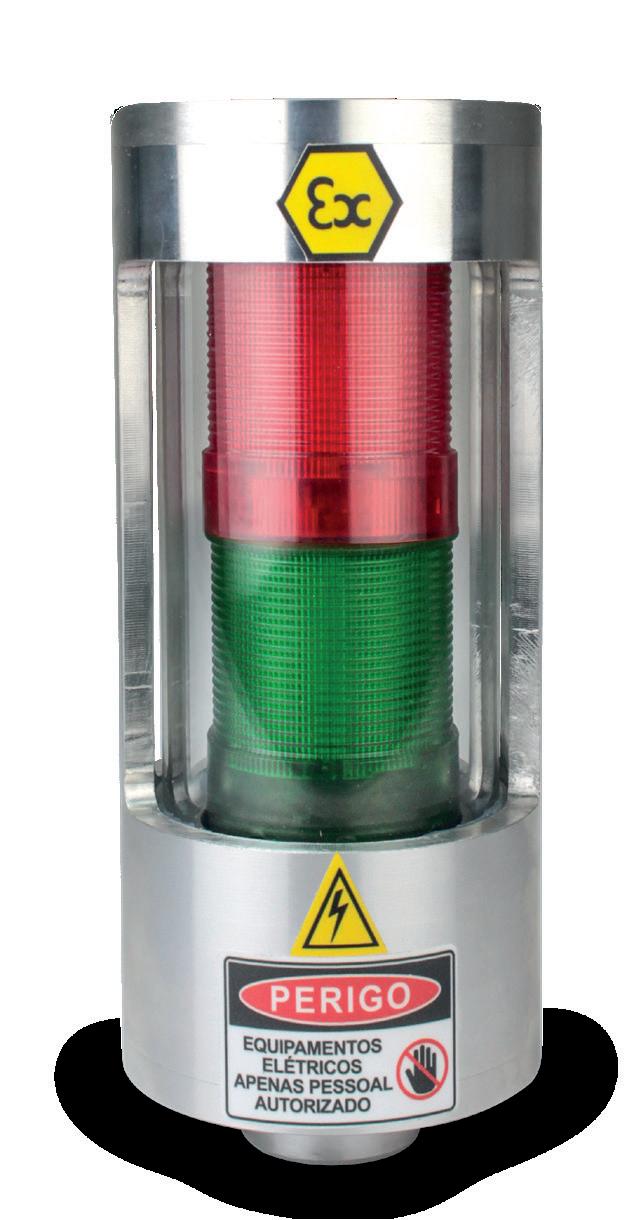

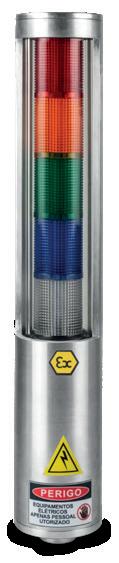

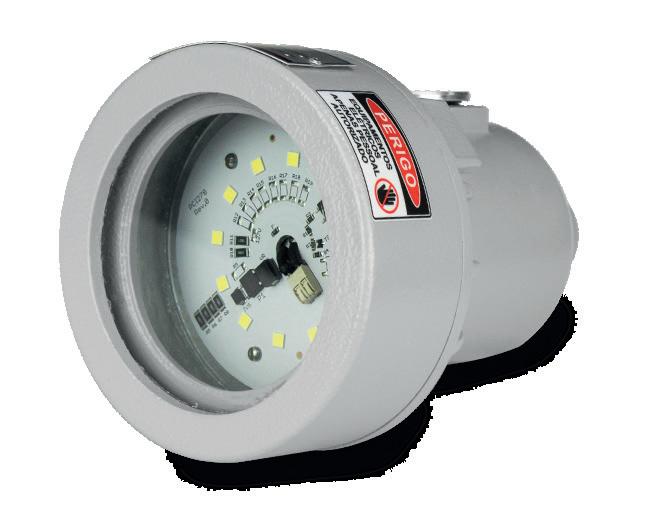

Sinalizador Ex - TSEXT-2/3/5
Sinalizador Ex - TSEXT-5
5 CORES
Sinalizador Ex - TSEXT-3
3 CORES
Sinalizador Ex - TSEXT-2/3/5 Corpo em Alumínio Vidro Boro Silicato 2,3 ou 5 Cores 12Vcc/24Vcc - 110Vca/220Vca Aprovados para uso em Zona 1, 2, 21 ou 22
Sinalizador Ex - TSEXT-2
2 CORES
ACESSE NOSSO SITE Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
COMPR MELH OMISSO:
Grupo
E MELHOR PREÇO O CONSU R PRAZO LTE-N OS!

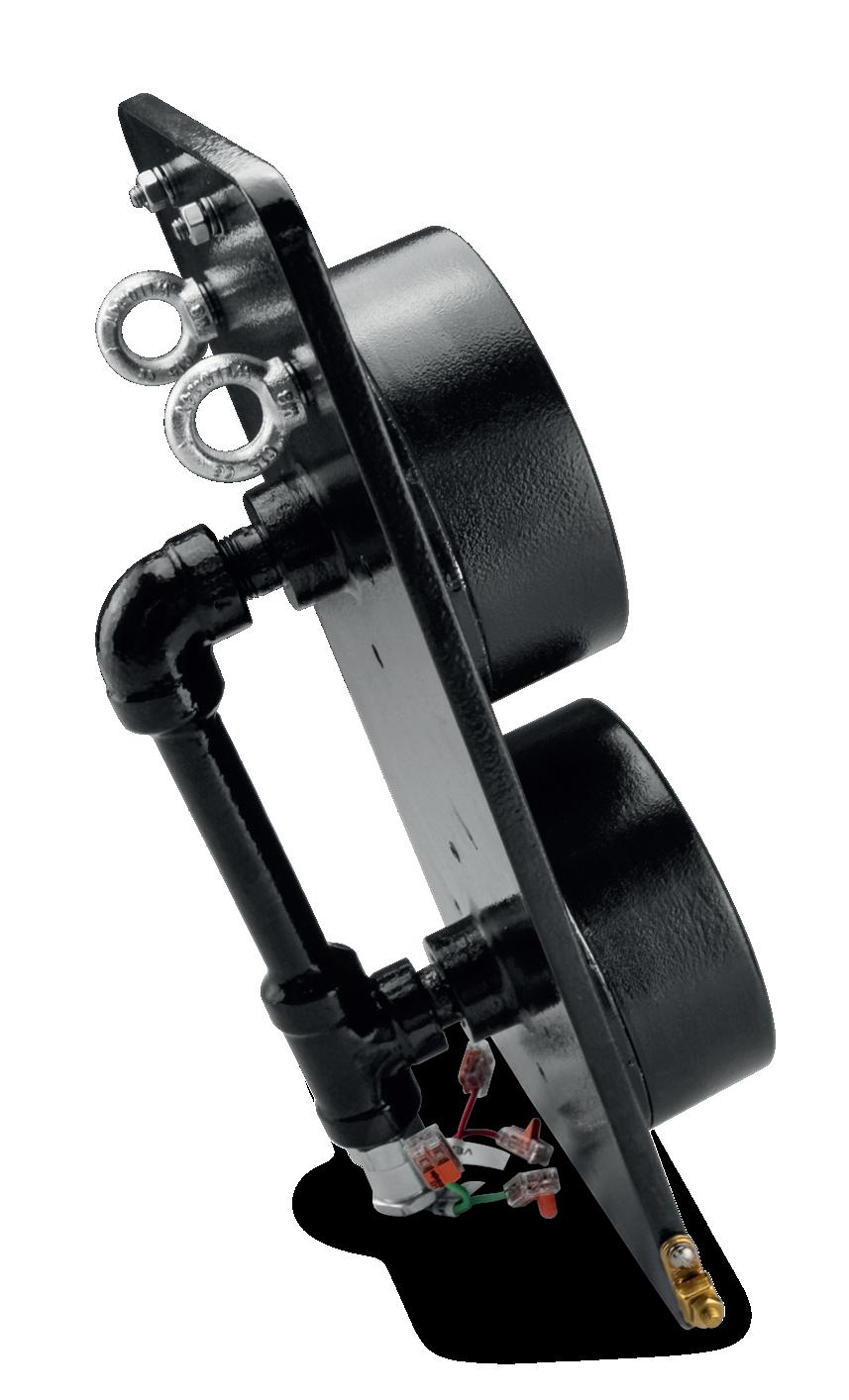

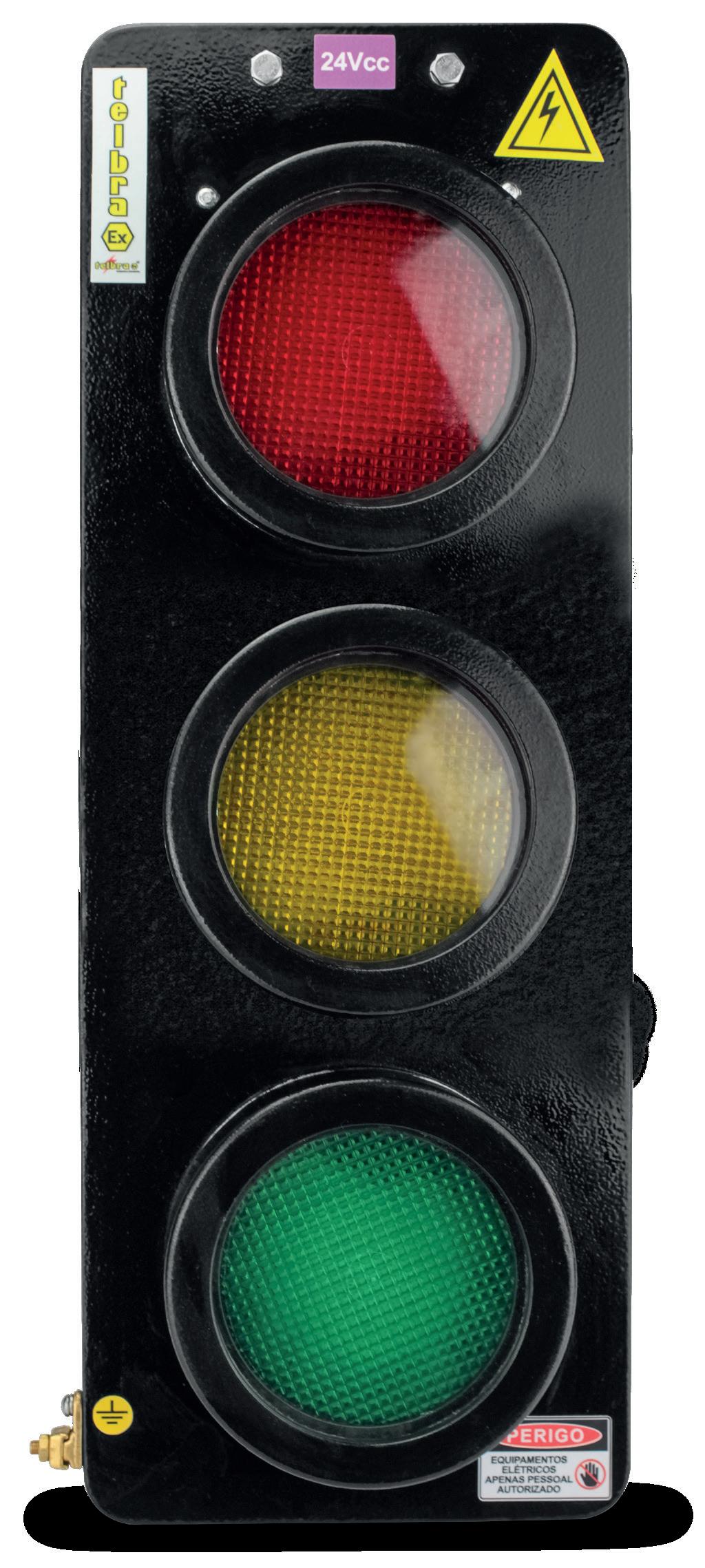

Semáforo (à Prova de Tempo) SEMF 18 - IP66 Padrão Trânsito 200m 2 ou 3 cores: VERDE, AMARELO E VERMELHO
Ganchos traseiros para Fixação
POTÊNCIAS
110/220Vca 12/24Vcc
ACESSE NOSSO SITE Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
COMPR MELH OMISSO:
Grupo
E MELHOR PREÇO O CONSU R PRAZO LTE-N OS!

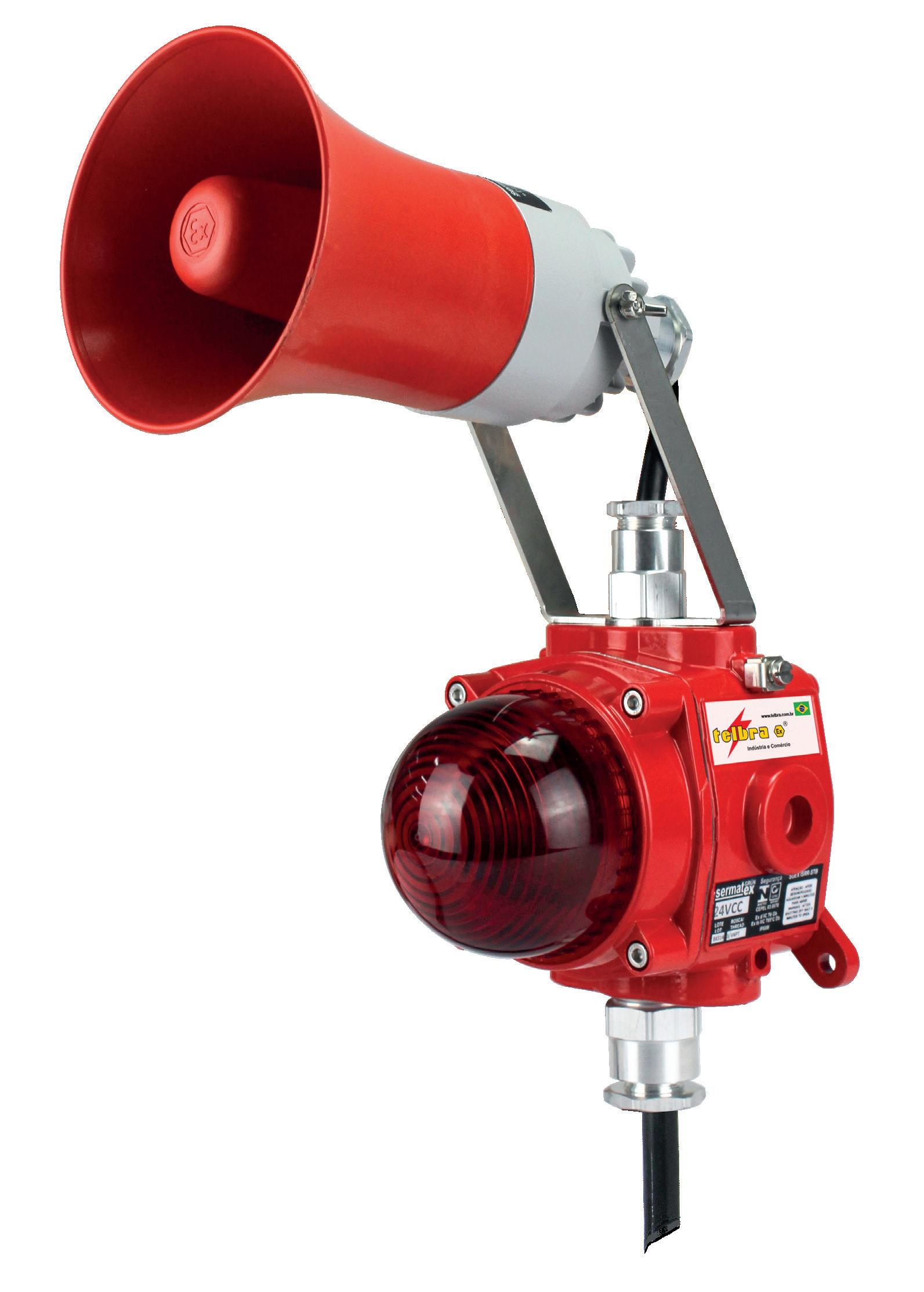

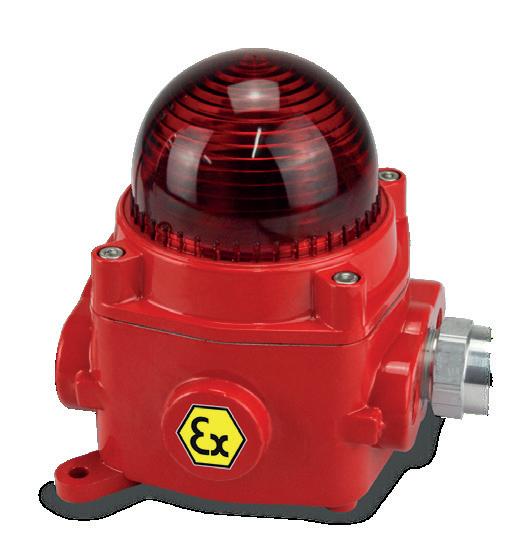

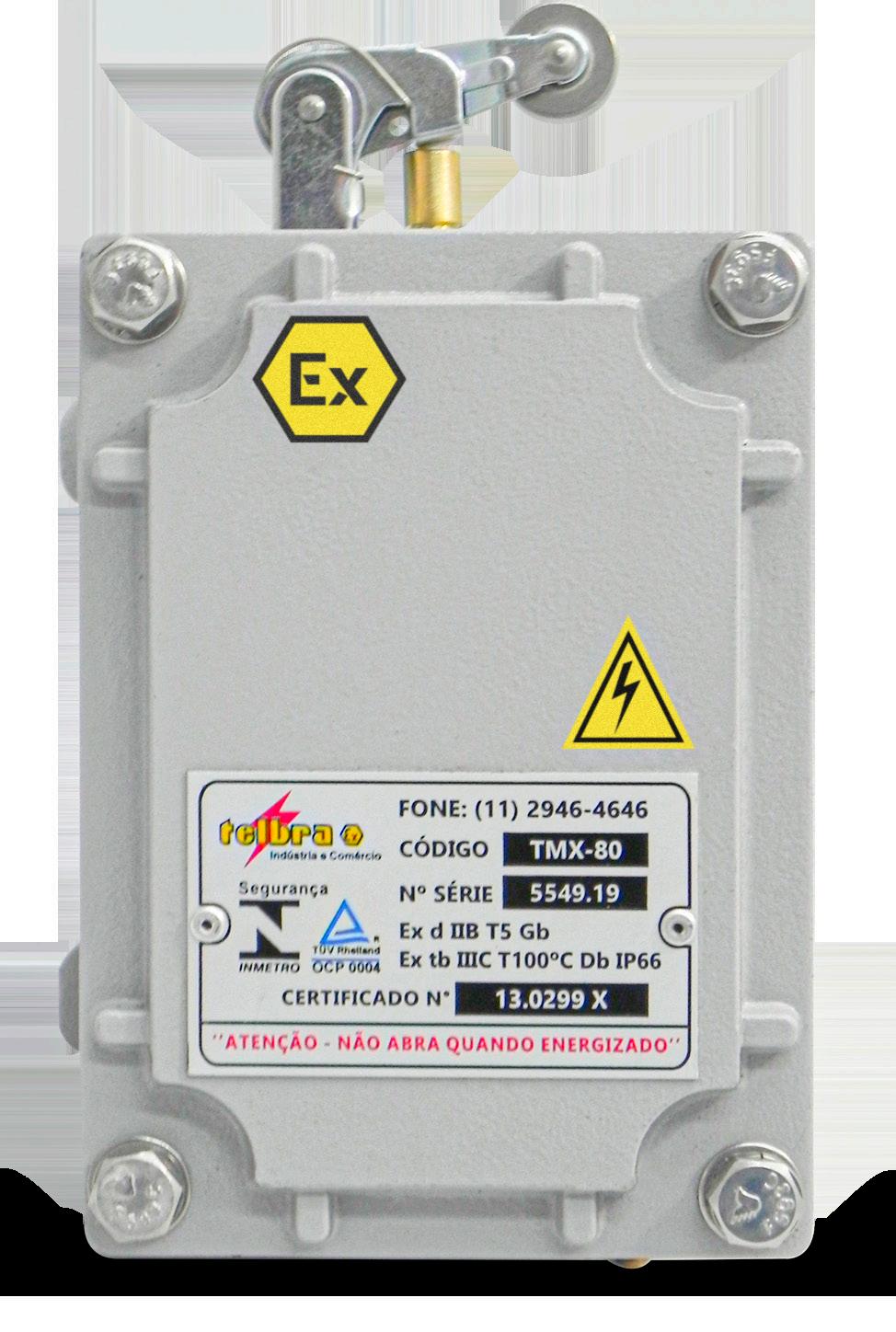

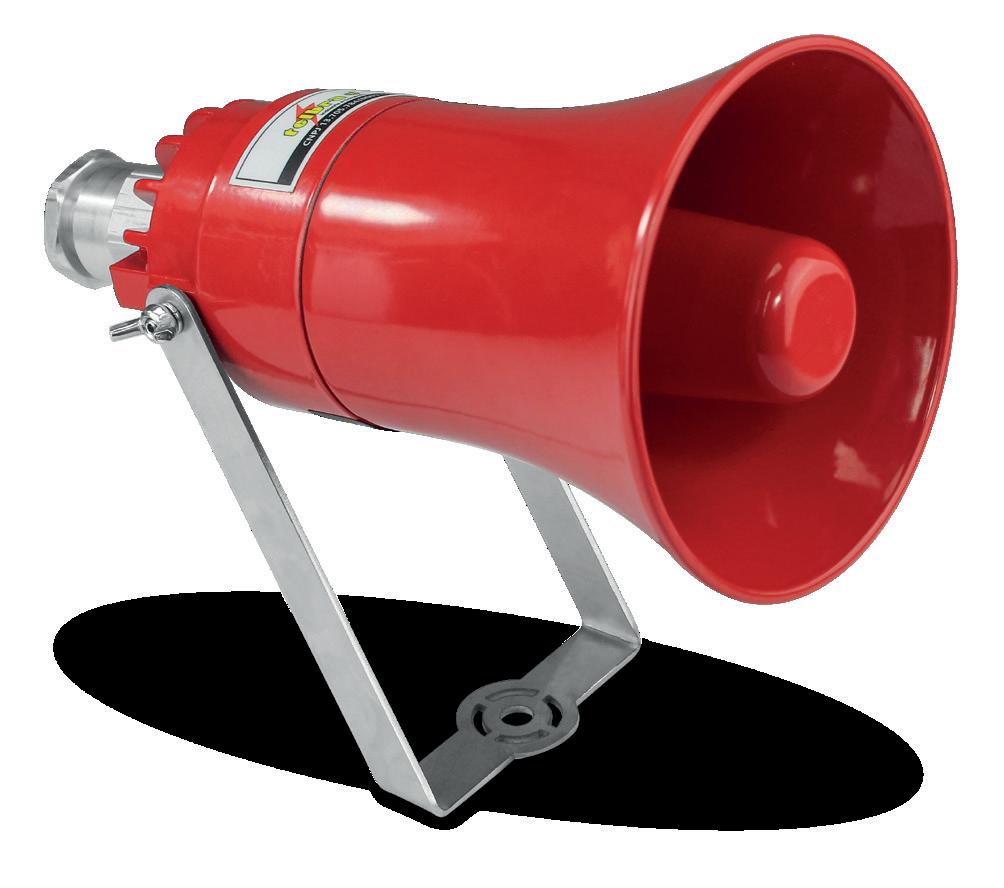

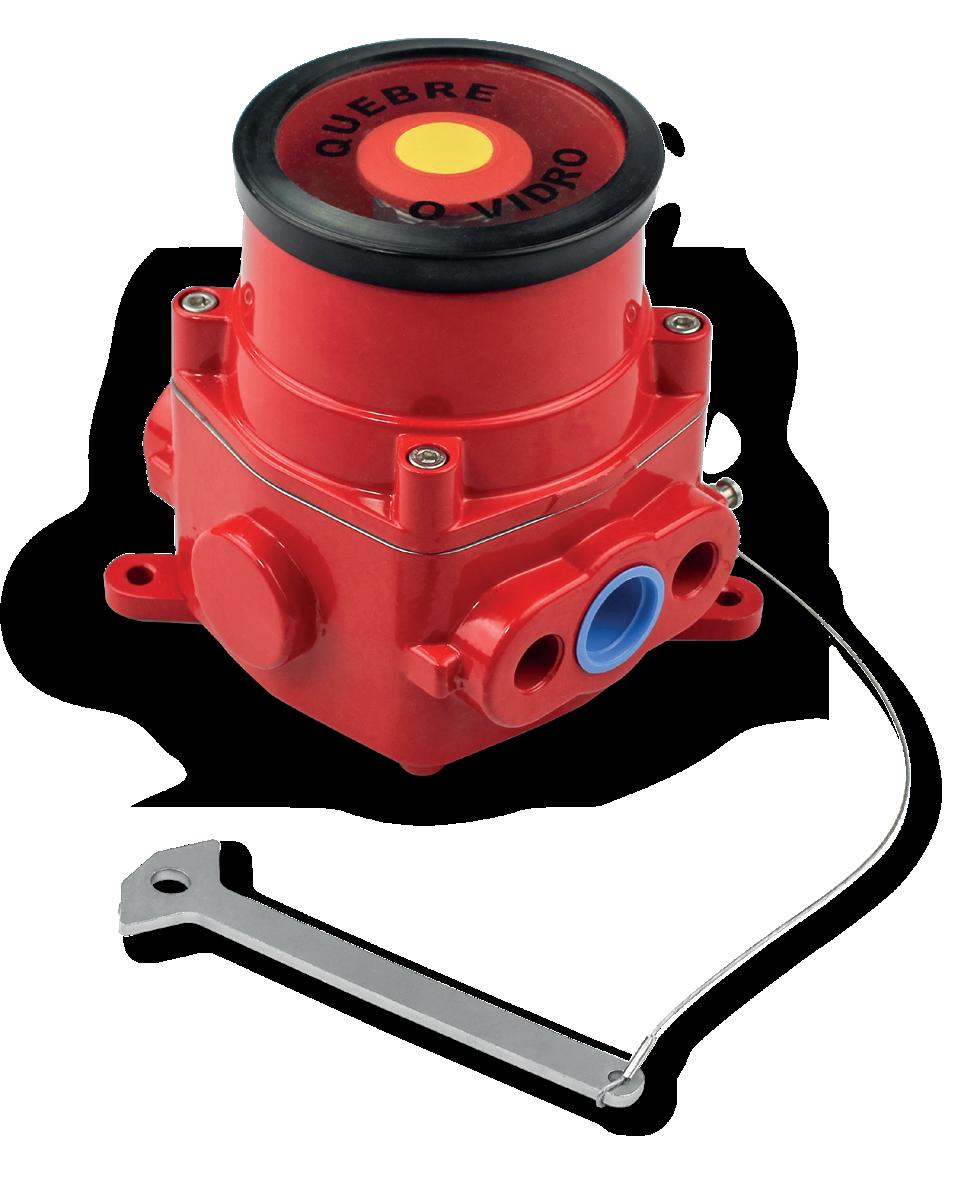

Alarme Martelinho Ex db TMX-80ALM e TSAIEX/21/71 TMX-80ALM Fabricado em liga de alumínio de alta resistência mecânica e à corrosão - Zona 1 ou 2, 21 ou 22. Tipo de proteção à Prova de Explosão e Contra Ignição de Poeira. Ex db IIC T6 Gb IP66W / Ex tb IIIC T85ºC Db.
TSAIEX/21/71 Fabricado em liga de alumínio de alta resistência mecânica e à corrosão Zona 1 ou 2, 21 ou 22. Tipo de proteção à Prova de Explosão e Contra Ignição de Poeira. Ex db IIC T6 Gb IP66W / Ex tb IIIC T85ºC Db.
ACESSE NOSSO SITE Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

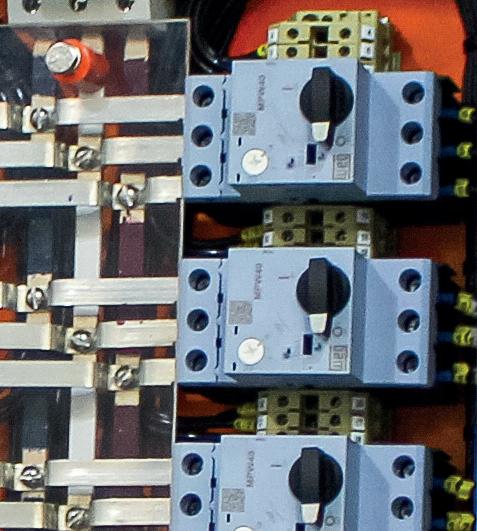

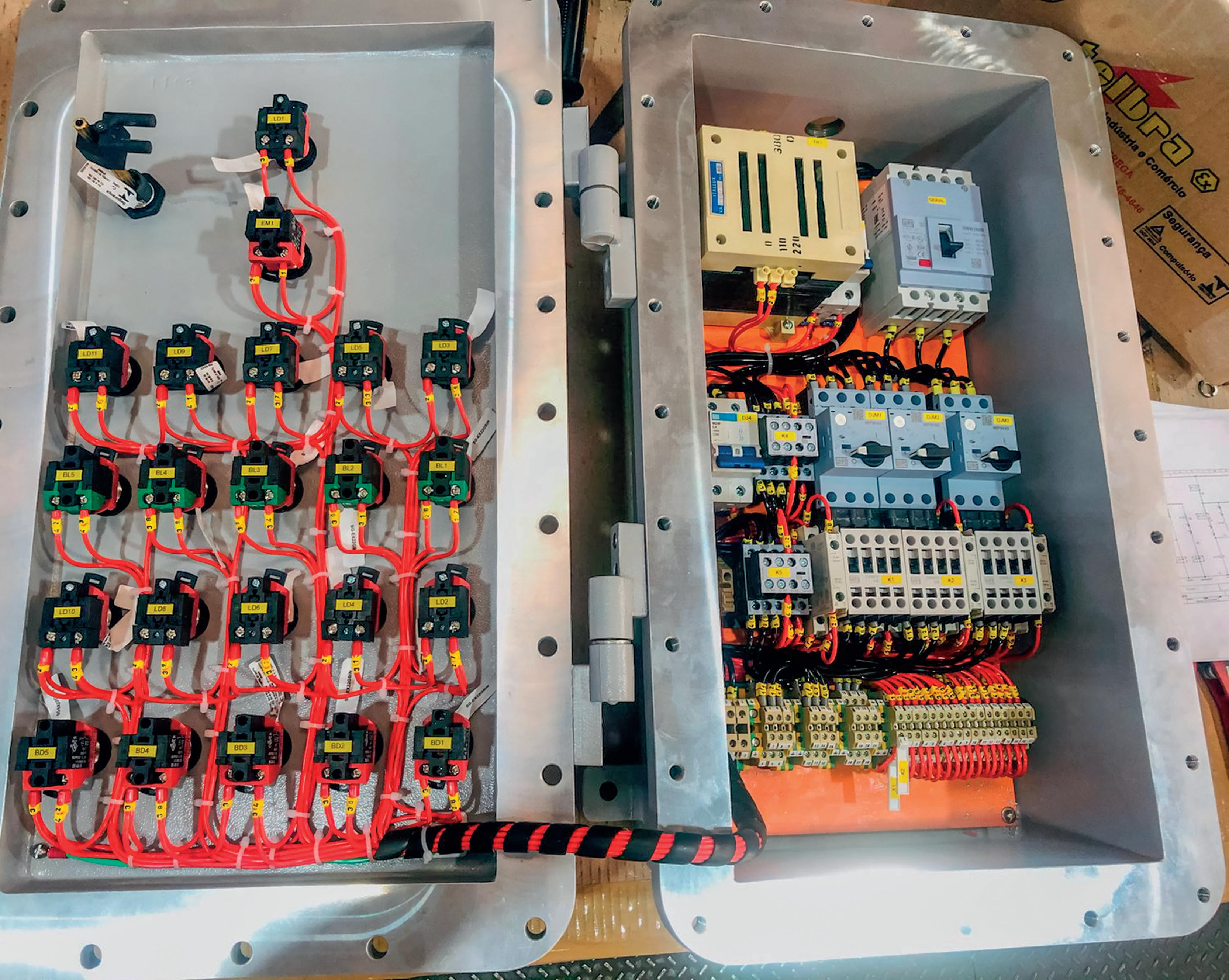

Painel com barramento e disjuntores Ex d Material Elétrico para Atmosferas Explosivas
Fornecido com chassi em chapa de aço galvanizado eletrolítico na cor laranja 2,5YR 6/14 com espessura de 1,5mm para fixação de componentes, ou sob encomenda em alumínio ou aço inox.
100% - FABRICAÇÃO PRÓPRIA
Painel com barramento e disjuntores Ex d Fabricado em liga de alumínio fundido. Utilizado em sistemas de distribuição e proteção de cargas. Composto por disjuntores de proteção com acionamentos externos (consultar amperagens disponíveis). Barramentos individuais de terra e neutro. Grau de proteção Ex d llB T6 Gb, Ex tb lllC T85°C Db, IP66. Normas aplicadas ABNT NBR IEC 60079-0, ABNT NBR IEC 60079-1, ABNT NBR IEC 60079-31 e ABNT NBR IEC 60529.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Painel Ex db com barramento e disjuntores Material Elétrico para Atmosferas Explosivas
100% - FABRICAÇÃO PRÓPRIA
Painel Ex db com barramento e disjuntores Fornecido com chassi em chapa de aço galvanizado eletrolítico na cor laranja 2,5YR 6/14 com espessura de 1,5mm para fixação de componentes, ou sob encomenda em alumínio ou aço inox. Fabricado em liga de alumínio ou aço inox. Utilizado em sistemas de distribuição e proteção de cargas. Composto por disjuntores de proteção com acionamentos externos (consultar amperagens disponíveis). Barramentos individuais de terra e neutro. Marcação: Ex db llB (IIB + H2) Gb//Ex tb IIIC T**°C Db//IP66/IP66W. Normas aplicadas ABNT NBR IEC 60079-0, ABNT NBR IEC 60079-1, ABNT NBR IEC 60079-31 e ABNT NBR IEC 60529.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

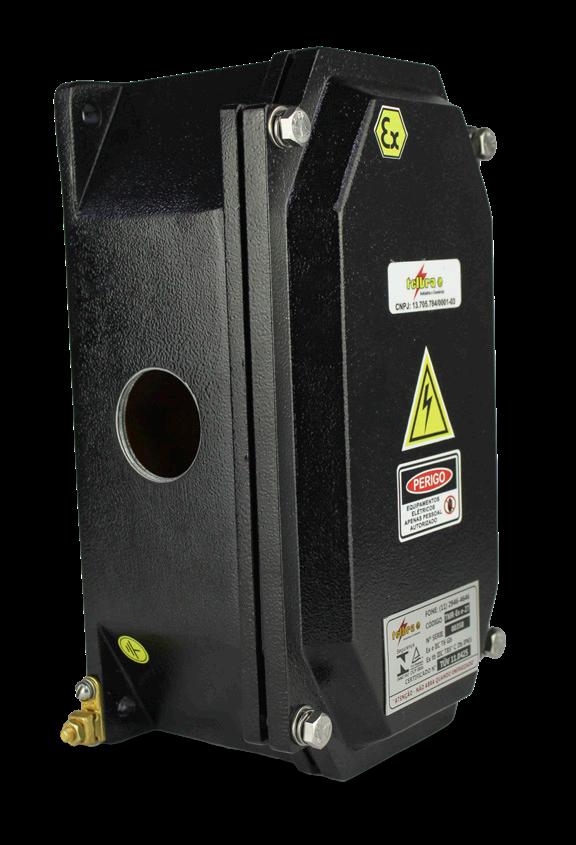

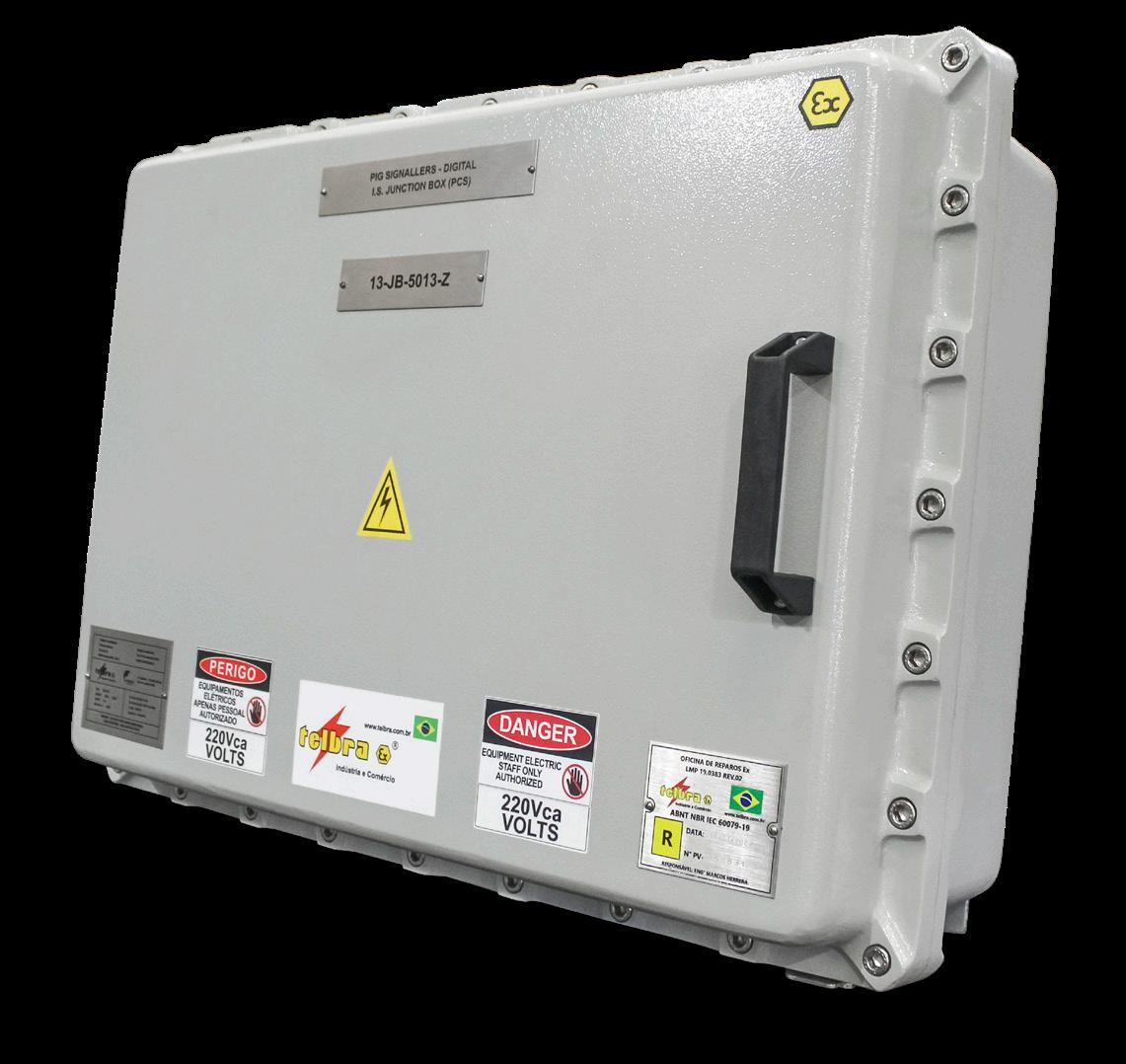

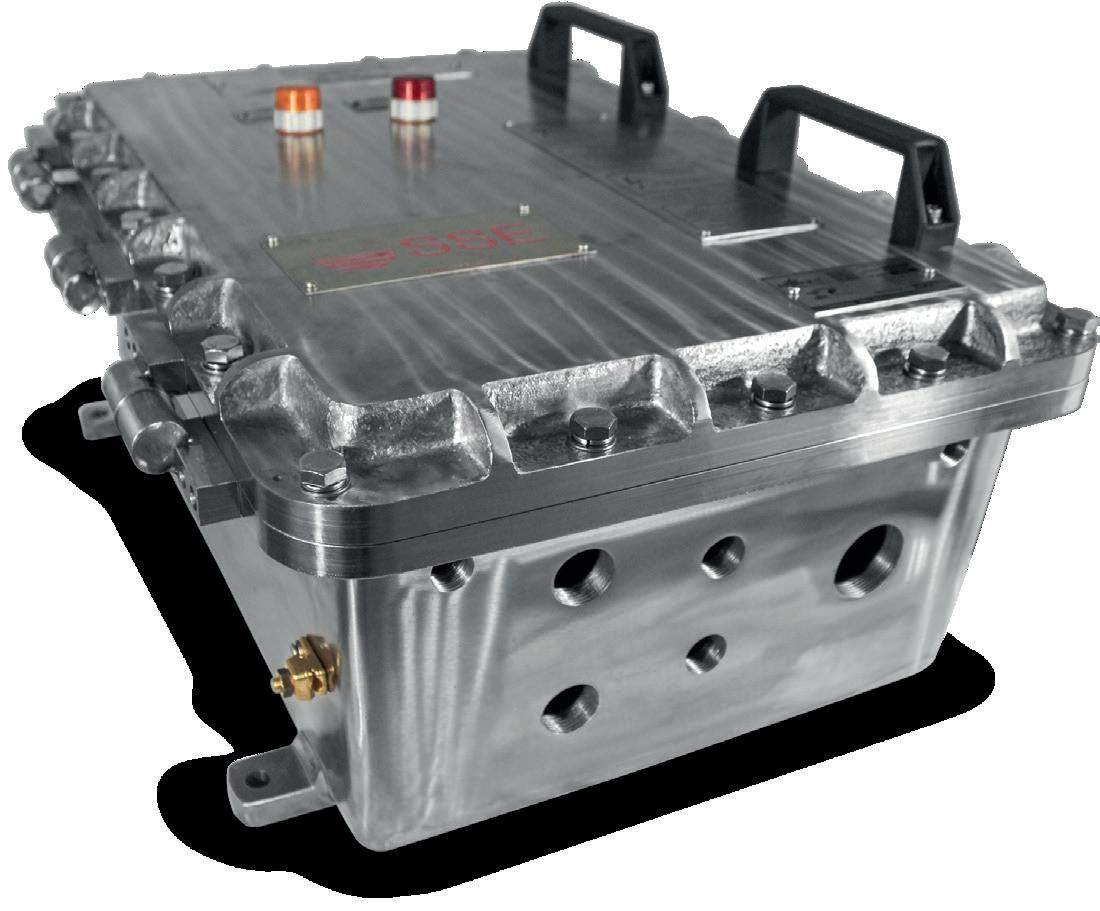

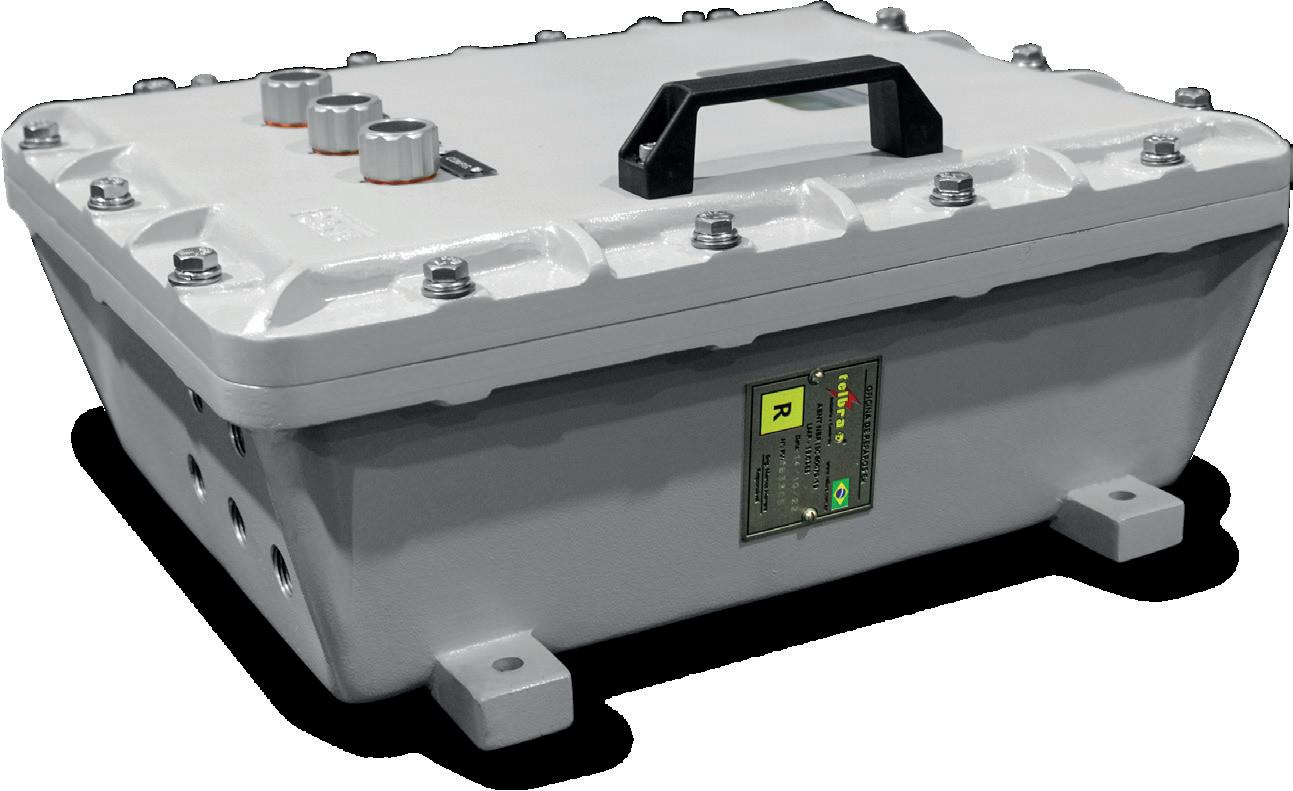

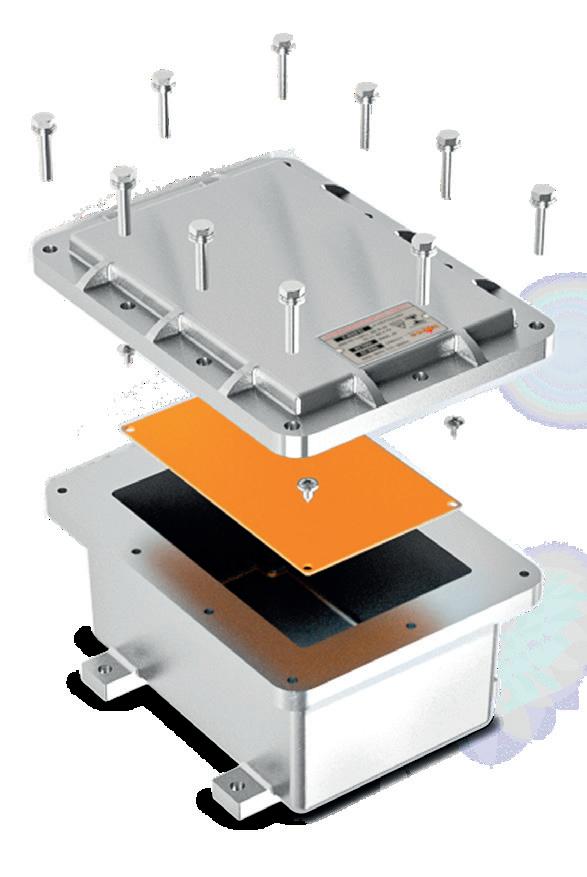

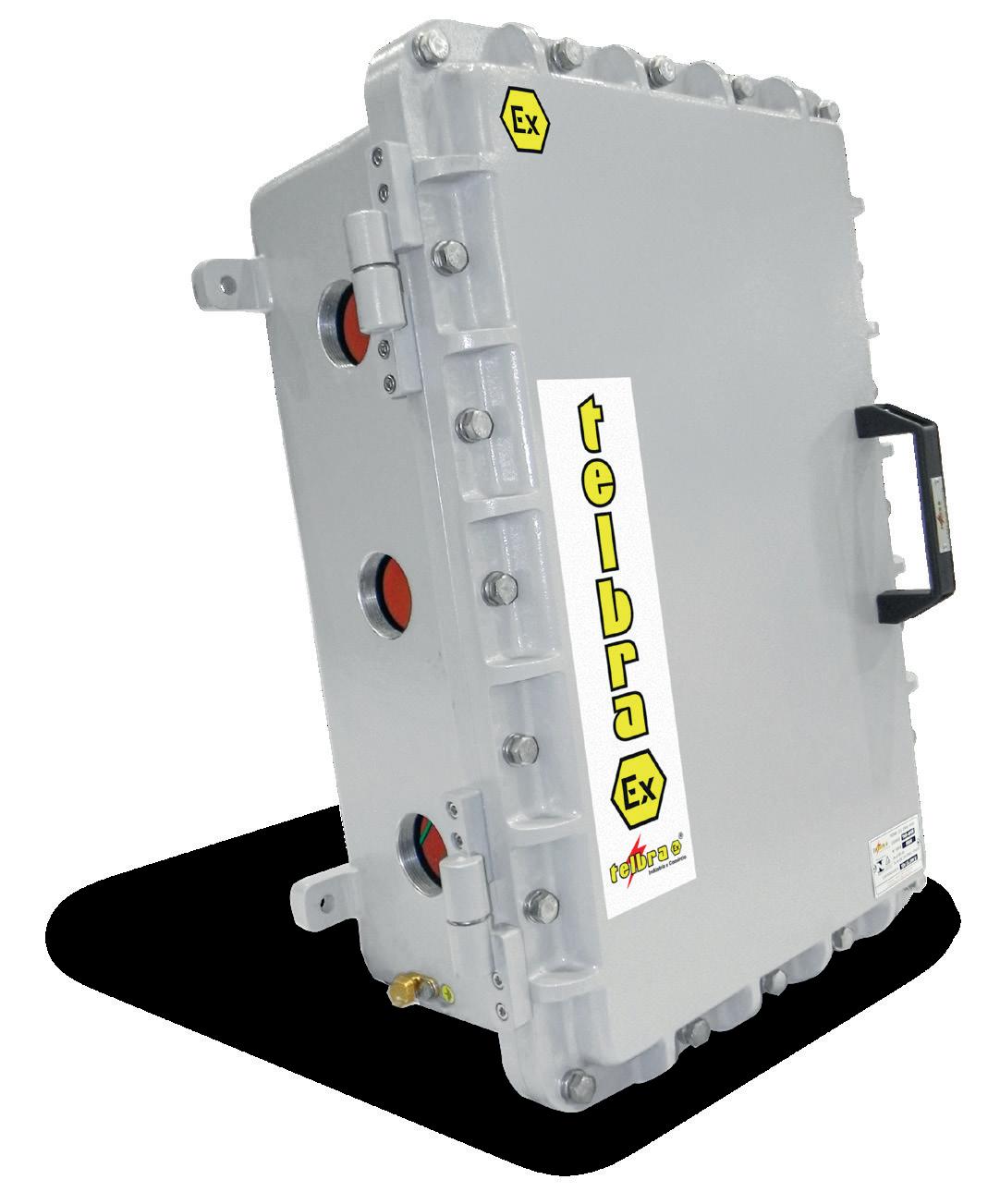

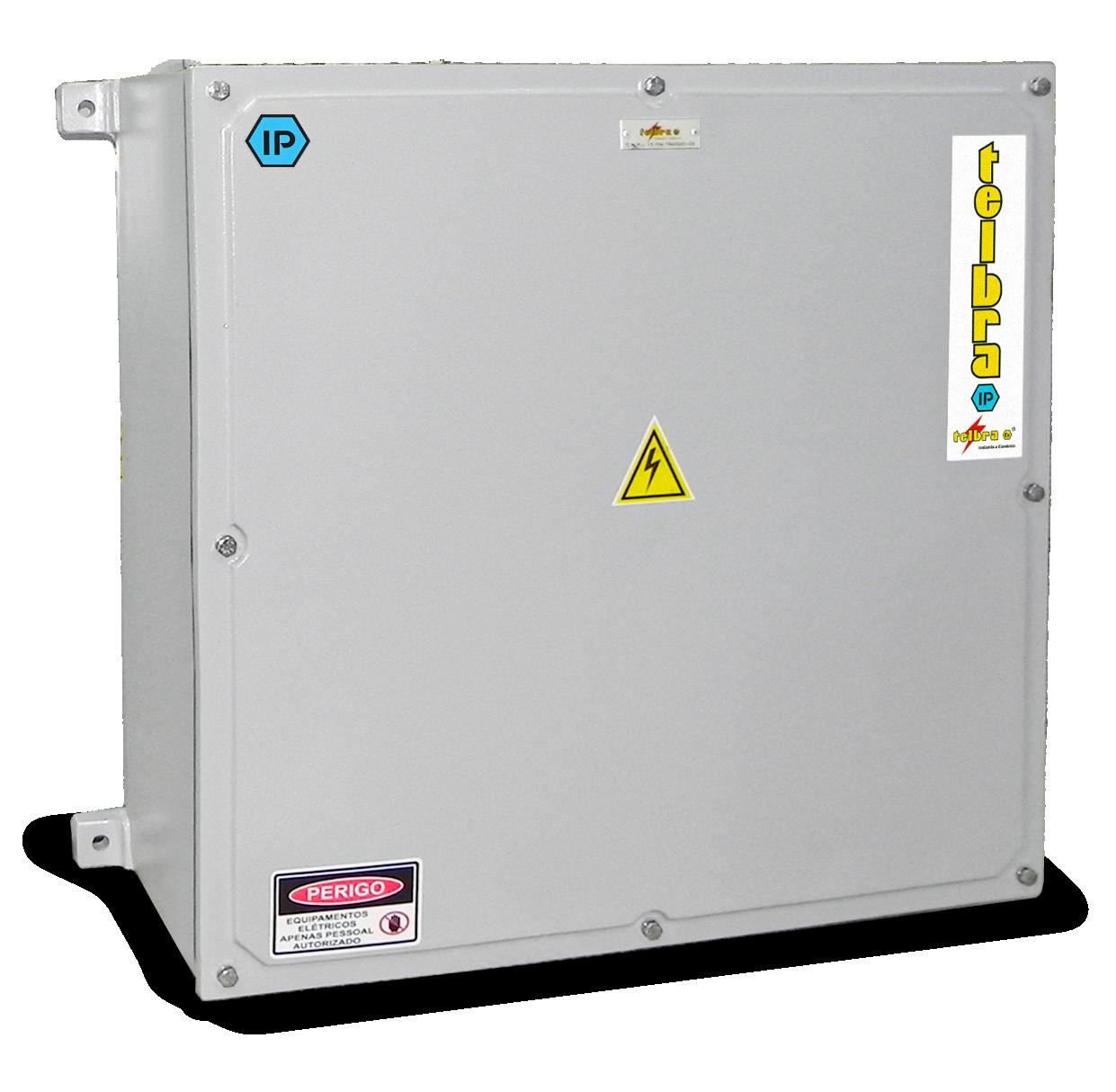

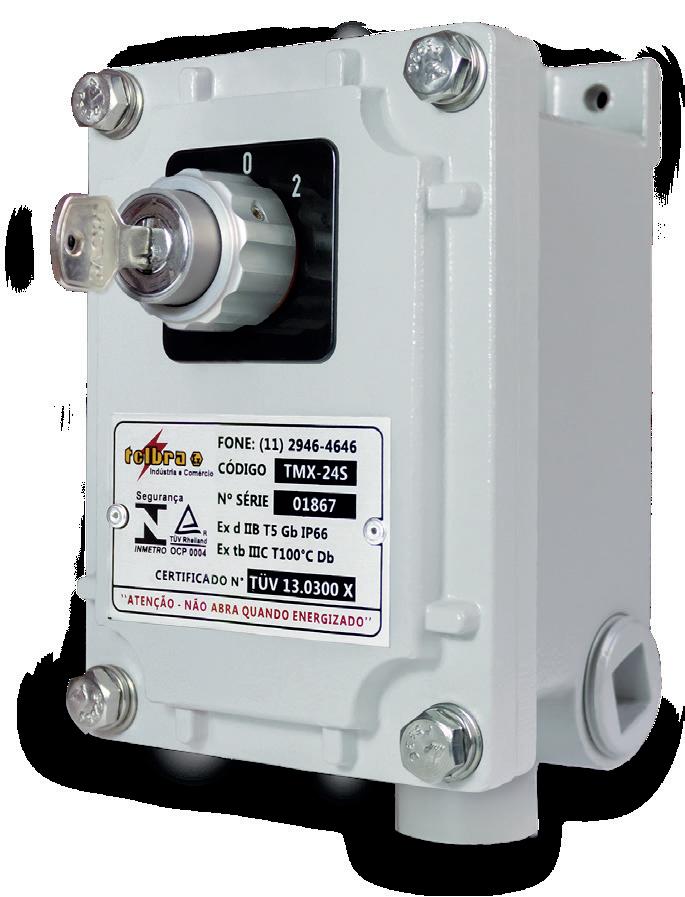

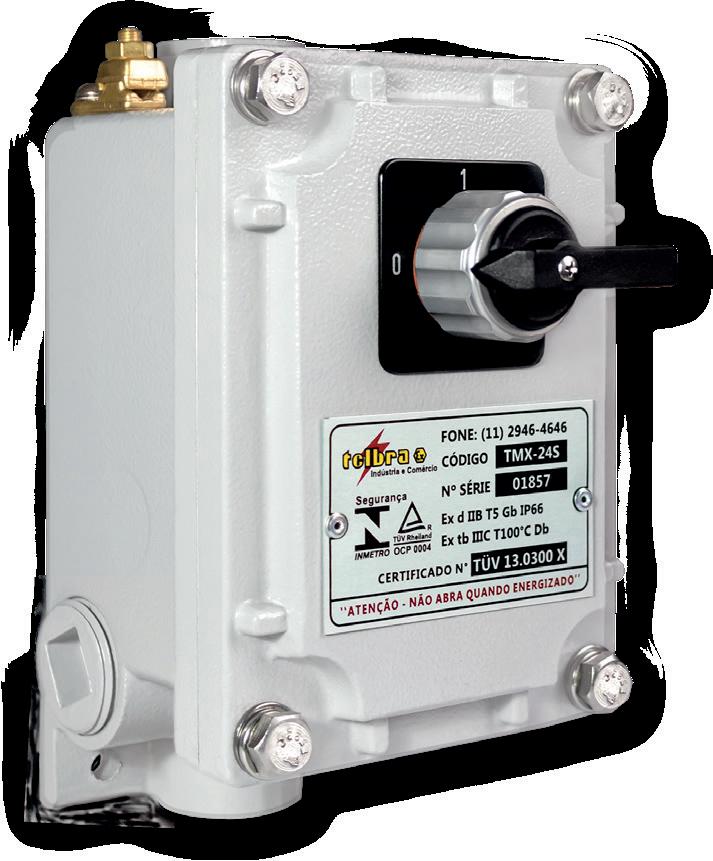

Invólucros/Caixas à Prova de Explosão -TMX Características:
Fabricadas em alumínio fundido COPPER FREE Parafuso em Aço Inox 304 Fornecidos com dobradiças Furos roscados na tampa conforme necessidades Furos roscados no corpo conforme necessidades Pintura eletrostática Munsell N6,5 Placa de montagem/chassi com acabamento na cor laranja Munsell 2,5YR 6/14 Podem ser fornecidas com visores Ex d Invólucros certificados como tipo “U”
Utilização:
Invólucros para montagens diversas: Bornes, partida de motores, disjuntores, comando, sinalização, proteção, chaves de transferência, chaves de bloqueio etc.
Normas:
ABNT NBR IEC 60079-0 ABNT NBR IEC 60079-1 ABNT NBR IEC 60079-31 ABNT NBR IEC 6052
Marcação:
Ex db IIB (IIB.H2) Gb Ex tb IIIC Db IP66 / IP66W
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
COMPR MELH OMISSO:
Grupo
E MELHOR PREÇO O CONSU R PRAZO LTE-N OS!
Painel Ex db + Junction Box Ex eb Painel em alumínio fundido (pode ser fornecido em aço inox) com acabamento em cinza claro Munsell N6,5.
Painel Ex db Dijuntores com acionamento externo Ex db
Acessórios Ex ed
Junction Box com bornes Ex eb
Normas: ABNT NBR IEC 60079-0/ABNT NBR IEC 60079-1/ABNT NBR IEC 60079-7 /ABNT NBR IEC 60529/ABNT NBR IEC 60079-31
ACESSE NOSSO SITE Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

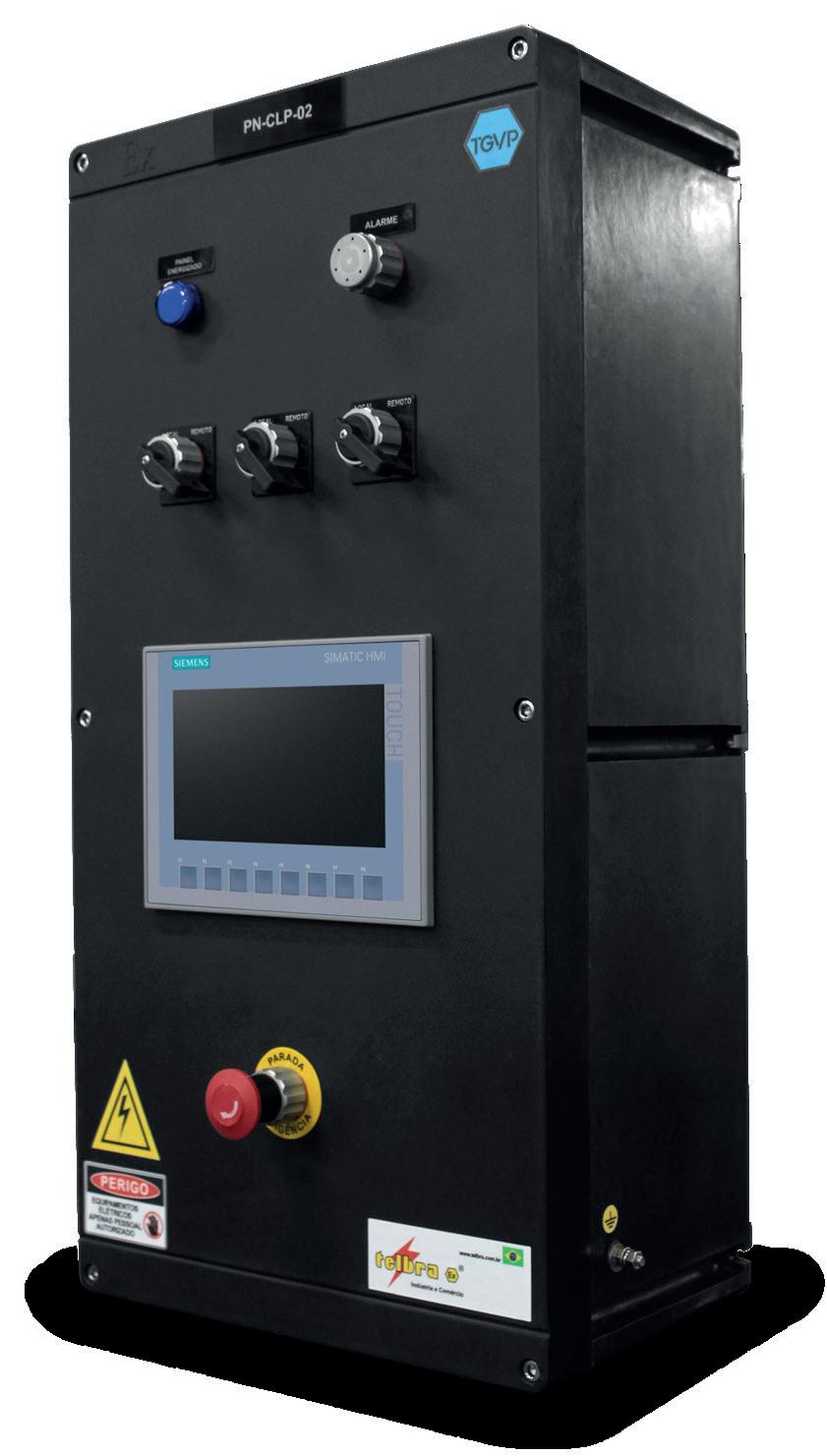

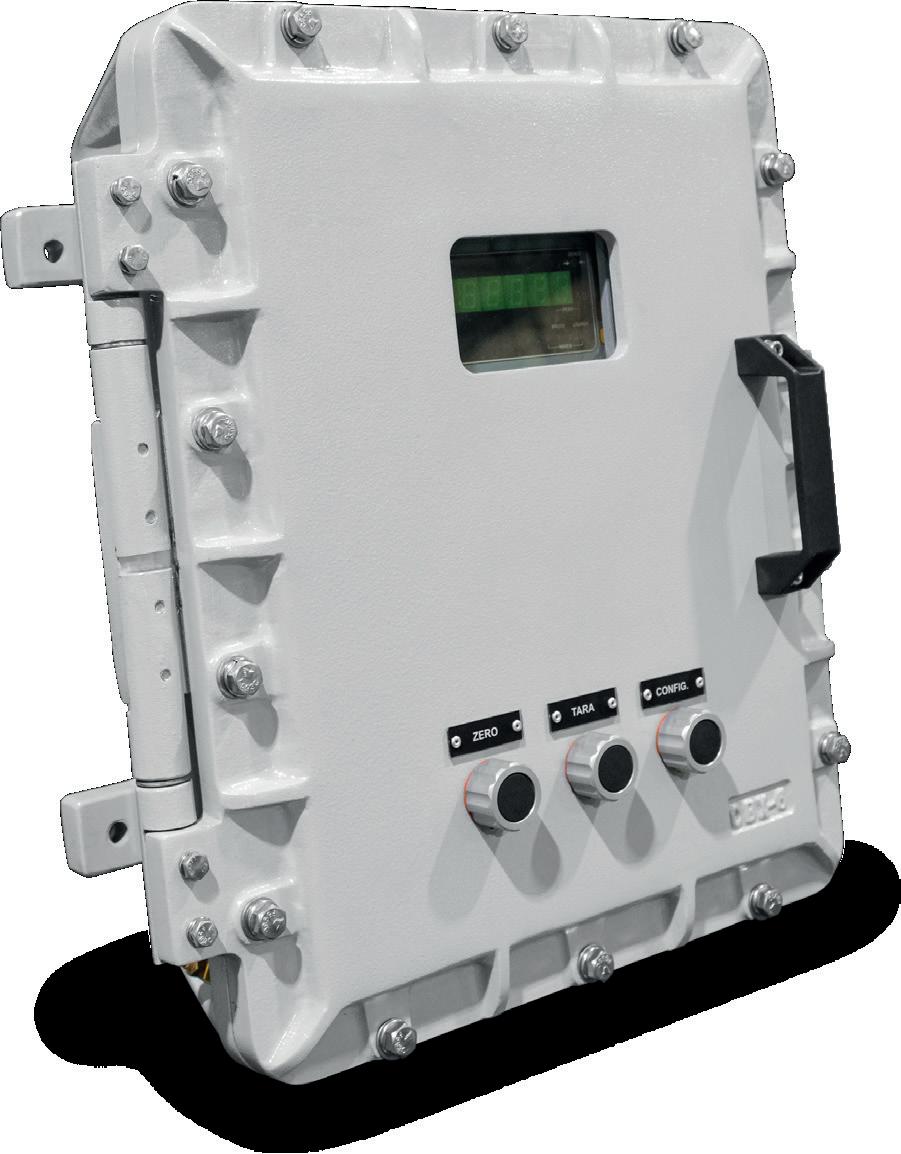

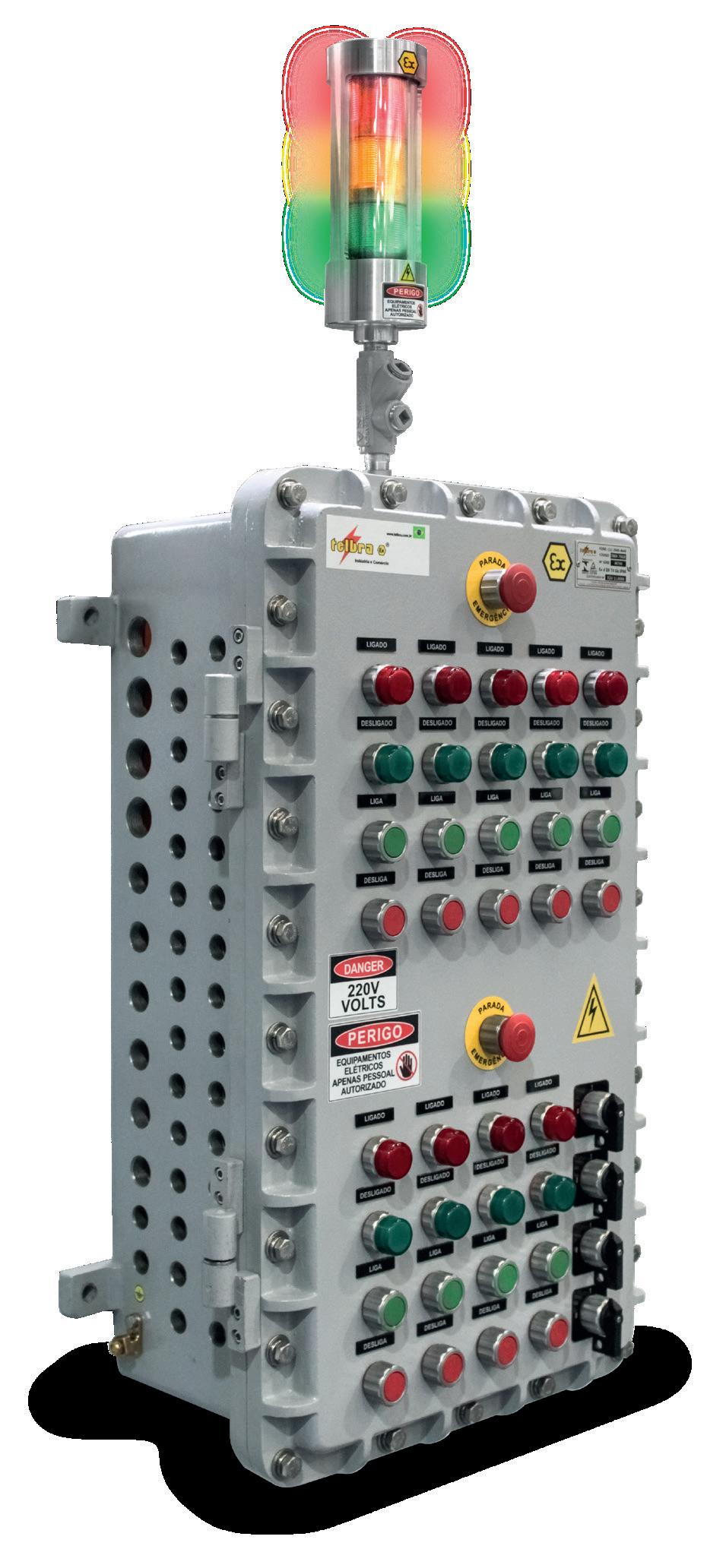

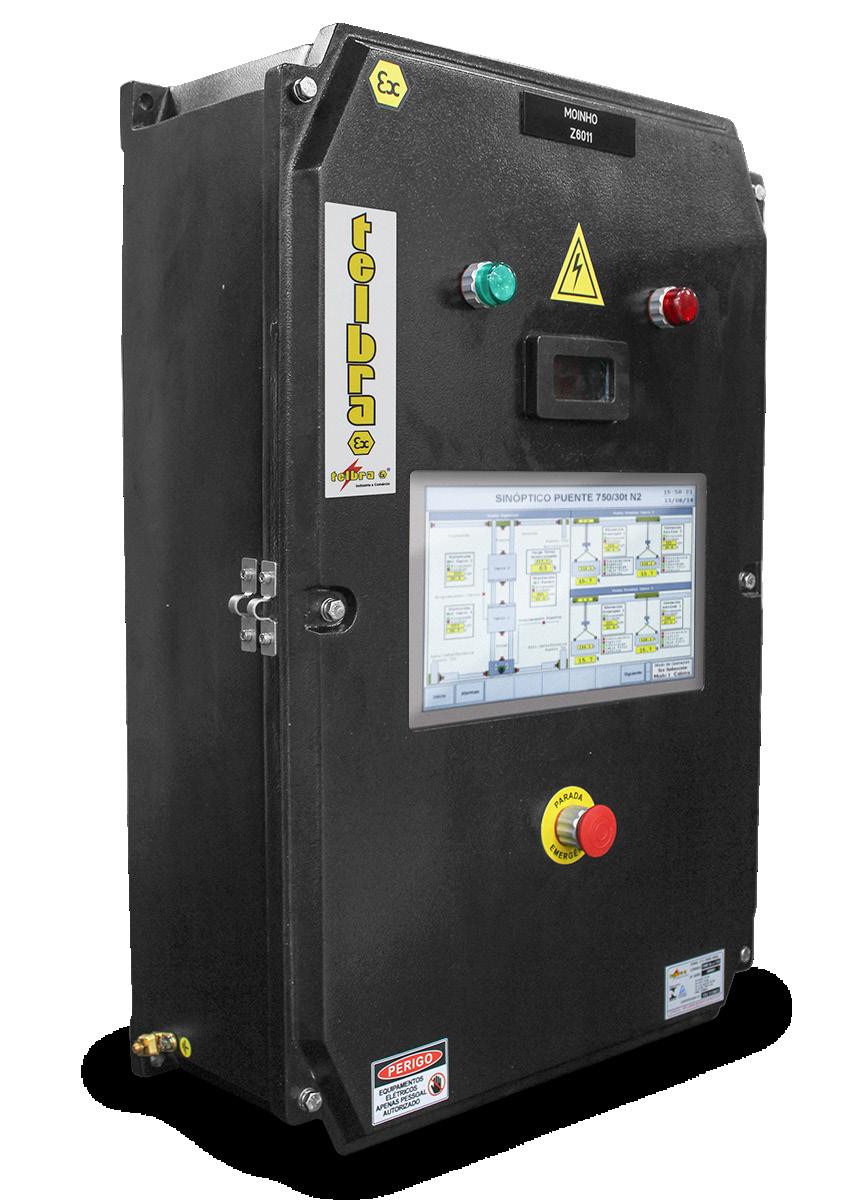

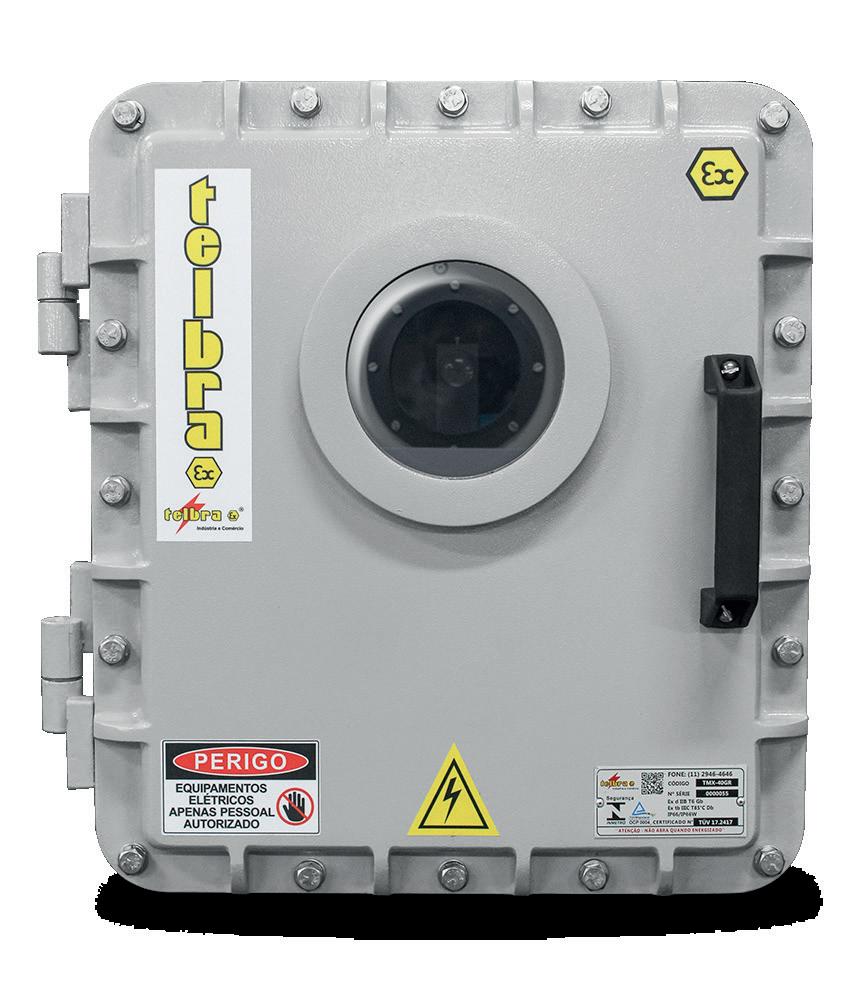

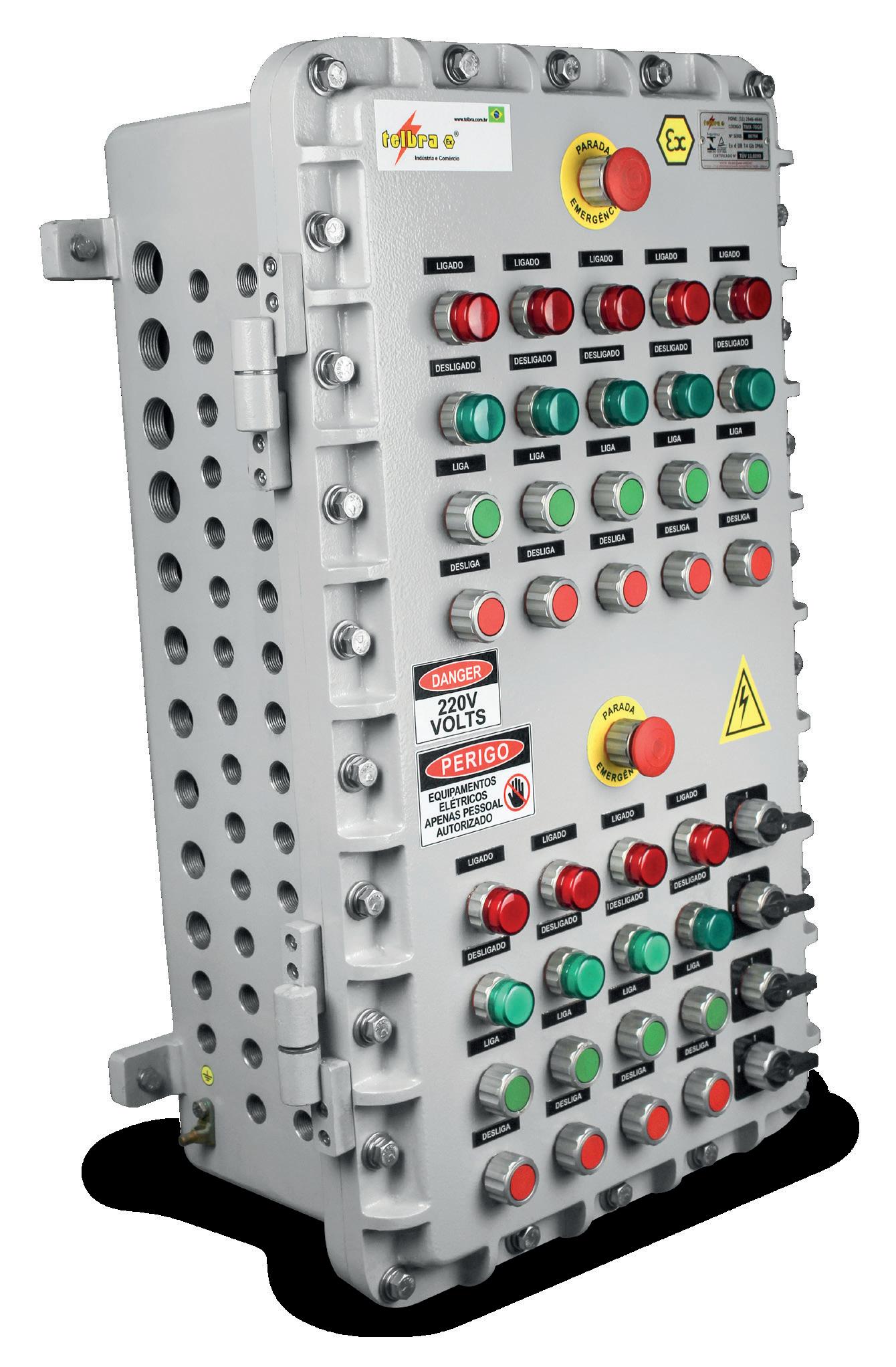

Painel com Visor Ex d, Ex t Painel à Prova de Explosão Ex d e Ingresso de Poeiras Ex t Descrição:
Painéis de comando, automação, proteção, partida de motores, distribuição com disjuntores ou outros equipamentos elétricos. Apropriados para uso em Zonas 1, 2, 21 ou 22. Pode ser fornecido com visor Ex para visualização de grandezas elétricas, temperatura, RPM, etc. Padrão Cinza claro Munsell N6,5. Outra cor sob consulta.
Especificação: TMX*
Ex db IIB+ H2 T6 Gb Ex tb IIIC T85°C Db IP66 / IP66W
* São mais de 37 modelos que podem ser customizados conforme a necessidade do projeto.
FABRICAÇÃO PRÓPRIA
Dimensões do visor conforme a necessidade do projeto Detalhe do visor ampliado
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Painel com Visor Ex d, Ex t Painel à Prova de Explosão Ex d e Ingresso de Poeiras Ex t Especificação: TMX*
Ex db (IIB+H2) T6 Gb Ex tb IIIC T85°C Db IP66 / IP66W Apropriados para uso em Zonas 1, 2, 21 ou 22
FABRICAÇÃO PRÓPRIA
* São mais de 37 modelos que podem ser customizados conforme a necessidade do projeto.
Descrição:
Painéis de comando, automação, proteção, partida de motores, distribuição com disjuntores ou outros equipamentos elétricos. Pode ser fornecido com visor Ex para visualização de grandezas elétricas, temperatura, RPM, etc. Padrão cinza claro Munsell N6,5. Outra cor sob consulta.
Especificação: TMR-Ex e*
Ex eb IIC T6 Gb Ex ia IIC T6 Ga Ex tb IIIC T85°C Db IP66 / IP66W Apropriados para uso em Zonas 1, 2, 21 ou 22.
Especificação: TMR-Ex t*
Ex tb IIIC T85°C Db IP66 / IP66W Apropriados para uso em Zonas 21 ou 22.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

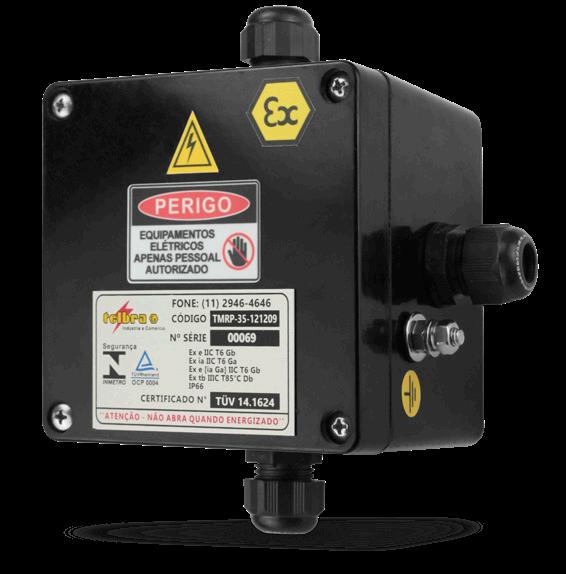

Invólucro Retangular Linha TMR - Ex e Segurança Aumentada: LINHA TMR - Ex e Ex tb Marcação Ex eb IIC T6 Gb; Ex tb IIIC T85°C Db; IP66/IP66W Caixa retangular fabricada em Alumínio Fundido Cooper Free com diversos tamanhos, apropriadas para a instalação de Componentes Elétricos de Passagem, Bornes Ex e/ou Ex i e Ligação de Cabos Elétricos. Normas Construtivas ABNT NBR IEC 60529, ABNT NBR IEC 60079-0, ABNT NBR IEC 60079-7, ABNT NBR IEC 60079-31 Fornecido com chassi em chapa de aço galvanizado eletrolítico na cor laranja 2,5YR 6/14 com espessura de 1,5mm para fixação de componentes, ou sob encomenda em alumínio ou aço inox.
PEQUENA
MÉDIA
GRANDE
PRODUTO
ALT. X LARG. X PROF. (mm)
PRODUTO
ALT. X LARG. X PROF. (mm)
PRODUTO
ALT. X LARG. X PROF. (mm)
TMR-12 Ex e
114 x 75 x 55
TMR-22R Ex e
275 x 220 x 150
TMR-40GR Ex e
400 x 350 x 205
TMR-14 Ex e
140 x 100 x 90
TMR-27R Ex e
275 x 273 x 150
TMR-45GR Ex e
445 x 350 x 205
TMR-17 Ex e
172 x 140 x 110
TMR-35R Ex e
342 x 275 x 150
TMR-55GR Ex e
555 x 350 x 205
TMR-22 Ex e
216 x 142 x 110
TMR-40R Ex e
405 x 275 x 150
TMR-60GR Ex e
605 x 350 x 205
TMR-27 Ex e
275 x 143 x 110
TMR-45R Ex e
445 x 275 x 150
TMR-70GR Ex e
685 x 340 x 205
TMR-35 Ex e
331 x 141 x 110
TMR-50R Ex e
490 x 275 x 150
TMR-75E Ex e
740 x 470 x 220
TMR-45 Ex e
440 x 140 x 110
TMR-55R Ex e
555 x 275 x 150
TMR-80GR Ex e
830 x 360 x 220
TMR-22Q Ex e
225 x 225 x 150
TMR-60R Ex e
600 x 275 x 150
TMR-90GR Ex e
910 x 400 x 220
TMR-70R Ex e
685 x 275 x 150
TMR-100GR Ex e
985 x 400 x 220
TMR-110GR Ex e
995 x 600 x 300
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Painéis Ex e em Aço Inox Invólucros fabricados em aço inox, com fechamento a chave e vedação na tampa.
MONTAMOS CONFIGURAÇÕES DE ACORDO COM O SEU PROJETO!
Estação de Controle em AÇO INOX Fabricadas em aço inox 304/316/316L, próprias para a instalação de bornes, sinaleiros, botões, chaves comutadoras (outros componente sob consulta). Entradas através de prensa cabos. Ex e - segurança aumentada, Grupo de gases IIC Zonas 1 ou 2, Grupo de poeiras combustíveis IIIC Zonas 21 ou 22, IP66/IP66W (”W” névoa salina 1000h). Normas ABNT NBR IEC 60079-0, 60079-7, 60079-31 e 60529. Montamos configurações de acordo com o seu projeto!
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

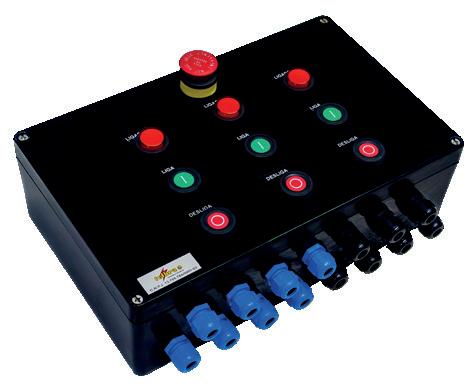

Painéis/Comandos Ex eb tb ia - TMR-EX e
Características: Painéis de sobrepor, fixos ou moveis, Ex eb (Segurança aumentada) Podem ser fornecidos com diversas montagens de componentes Ex ed na tampa ou bornes e componentes conforme necessidade. Atende tipo de proteção Ex eb (segurança aumentada); Ex tb (à prova de ingresso de poeiras combustíveis); Ex ia (intrinsecamente seguro) Atende grau de proteção IP66 / IP66W Atende áreas classificadas Zona 1, 2, 21 ou 22 Apropriado para uso interno ou externo Fabricados em alumínio Copper free
EXCLUSIVO EM
ALUMÍNIO
Podem ser fornecidos com dobradiças, fechos e flanges Podem ser fornecidos com prensa-cabos Ex e ou Ex i Podem ser fornecidos com dobradiças, fechos e flanges Furos roscados ou passantes no corpo conforme necessidades Acabamento pintado em poliéster texturizado, pelo processo eletrostático, na cor preta Munsell N-1 ou especificada pelo cliente. Placa de montagem / chassi com acabamento na cor laranja Munsell 2,5YR 6/14 outros sob encomenda. Utilização: Invólucros para montagens diversas: bornes e/ou elementos de comando. Normas: ABNT NBR IEC 60079-0 ABNT NBR IEC 60079-7 ABNT NBR IEC 60079-31 ABNT NBR IEC 60529
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Caixa Retangular Linha TMR - Ex e Segurança Aumentada:
LINHA TMR - Ex e Ex tb IIIC T85ºC Db Ex e IIC T6 Gb Caixa retangular fabricada em Alumínio Fundido Cooper Free com diversos tamanhos, apropriadas para a instalação de Componentes Elétricos de Passagem e Ligação de Cabos Elétricos (Bornes Ex e). Grau de Proteção IP66/IP66W Normas Construtivas ABNT NBR IEC 60529, ABNT NBR IEC 60079-0, ABNT NBR IEC 60079-7, ABNT NBR IEC 60079-31 Fornecido com chassi em chapa de aço galvanizado eletrolítico na cor laranja 2,5YR 6/14 com espessura de 1,5mm para fixação de componentes, ou sob encomenda em alumínio ou aço inox. Maior resistência a impacto. Durabilidade superior ao poliéster. Atende Zona 1, 2, 21 ou 22
100% - FABRICAÇÃO PRÓPRIA
PEQUENA
MÉDIA
GRANDE
PRODUTO
ALT. X LARG. X PROF. (mm)
PRODUTO
ALT. X LARG. X PROF. (mm)
PRODUTO
ALT. X LARG. X PROF. (mm)
TMR - Ex e/12
114 x 75 x 55
TMR - Ex e/22R
275 x 220 x 150
TMR - Ex e/40GR
400 x 350 x 205
TMR - Ex e/14
140 x 100 x 90
TMR - Ex e/27R
275 x 273 x 150
TMR - Ex e/45GR
445 x 350 x 205
TMR - Ex e/17
172 x 140 x 110
TMR - Ex e/35R
342 x 275 x 150
TMR - Ex e/55GR
555 x 350 x 205
TMR - Ex e/22
216 x 142 x 110
TMR - Ex e/40R
405 x 275 x 150
TMR - Ex e/60GR
605 x 350 x 205
TMR - Ex e/27
275 x 143 x 110
TMR - Ex e/45R
445 x 275 x 150
TMR - Ex e/70GR
685 x 340 x 205
TMR - Ex e/35
331 x 141 x 110
TMR - Ex e/50R
490 x 275 x 150
TMR - Ex e/75E
740 x 470 x 220
TMR - Ex e/45
440 x 140 x 110
TMR - Ex e/55R
555 x 275 x 150
TMR - Ex e/80GR
830 x 360 x 220
TMR - Ex e/22Q
225 x 225 x 150
TMR - Ex e/60R
600 x 275 x 150
TMR - Ex e/90GR
910 x 400 x 220
TMR - Ex e/70R
685 x 275 x 150
TMR - Ex e/100GR
985 x 400 x 220
TMR - Ex e/100GRE
965 x 575 x 300
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Painel Móvel para - Área Classificada Com Projetores LED Telbra de Longo Alcance
Descrição:
Painel móvel para área classificada, montado em caixa de alumínio fundido Ex d, com 4 tomadas de 16A até 125A, suporte com regulagem de altura para 4 projetores LED ou lâmpada HALÓGENA de 50 ou 100 watts. Acionamentos externos para disjuntor DR geral, disjuntores de proteção individuais das tomadas e acionamento dos projetores.
Classificação para LED: Ex db eb IIB T6/T5 Gb Ex tb IIIC T85°C/100°C Db IP66/IP66W
Classificação para lâmpada HALÓGENA: Ex db eb T3 Gb Ex tb IIIC T100°C Db IP66/IP66W
Classificação para TOMADAS:
16A, 32A, 63A ou 125A para área classificada com marcação Ex de IIC T6, Zonas: 1, 2, 21 ou 22 IP66. Tensões: 24V; 127Vca até 690Vca
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Painel Móvel para Área Classificada
ALTA TECNOLOGIA E PRONTA ENTREGA Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Painel Móvel - Aço Inox para Área Classificada Nova Estrutura em Aço Inox para Uso em Ambientes Altamente Corrosivos
Descrição:
Painel móvel adequado para uso em áreas classificadas com o tipo de proteção à prova de explosão Ex d, montado com 2, 3, 4, 5, 6 tomadas, contendo disjuntores de alimentação de tomadas, caixa de junção e disjuntor geral com proteção DR (as características elétricas são fornecidas de acordo com a necessidade), estrutura do carrinho fabricada em aço inox, possibilitando o uso do equipamento em ambientes altamente corrosivos. Caixa com equipamentos elétricos, com pintura eletrostático na cor Cinza Munsell N6.5. As tomadas são fornecidas com correntes que variam de 16A a 125A Painel Móvel Ex db: à prova de explosão 2, 3, 4, 5 ou 6 tomadas: de 16A a 125A Proteção DR: Caixa de Junção e Disjuntor Zona 1 ou 2 Zona 21 ou 22 Grupo de gases IIA, IIB Grupo de Poeiras IIIA, IIIB ou IIIC Ex db IIB T6 Gb Ex tb IIIC T85o C Db IP66/IP66W ABNT NBR IEC 60079-0 ABNT NBR IEC 60079-1 ABNT NBR IEC 60079-31 ABNT NBR IEC 60529
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
COMPR MELH OMISSO:
Grupo
E MELHOR PREÇO O CONSU R PRAZO LTE-N OS!
Painéis Móveis para Área Classificada CONSULTE-NOS: REALIZAMOS OS SEUS PROJETOS
ACESSE NOSSO SITE Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Painel Móvel Ex db (com tomadas Ex ed) - TPM-T
MONTAGEM DE ACORDO COM SUA NECESSIDADE Descrição:
Painel móvel para áreas classificadas Zona 1; 2; 21 ou 22 Grupo de gases: IIA ou IIB Grupo de poeiras: IIIA; IIIB ou IIIC Nível de segurança Gb; Db Grau de proteção IP66 Invólucro Ex db à prova de explosão, contendo disjuntor geral e disjuntos DR Tomadas Ex de segurança aumentada: 16A, 32A, 63A ou 125A Tensão: 24V; 200V-250V; 380V-415V; 480V-500V; 600V-690V Sistema portátil de fácil manuseio Conjunto fornecido com terminal para aterramento externo Suporte portátil fornecido em aço carbono galvanizado e pintado ou sob encomenda em: Aço Inox 304 ou 316; Alumínio anodizado ou pintado Conjunto fornecido com pés antivibratórios ou rodízios.
Utilização: Indústrias: Químicas; Farmacêuticas; Fertilizantes ou de processo, ideal para trabalhos temporários com máquinas de processo. Normas: ABNT NBR IEC 60079-0; ABNT NBR IEC 60079-1; ABNT NBR IEC 60079-7; ABNT NBR IEC 60079-31; ABNT NBR IEC 60529
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

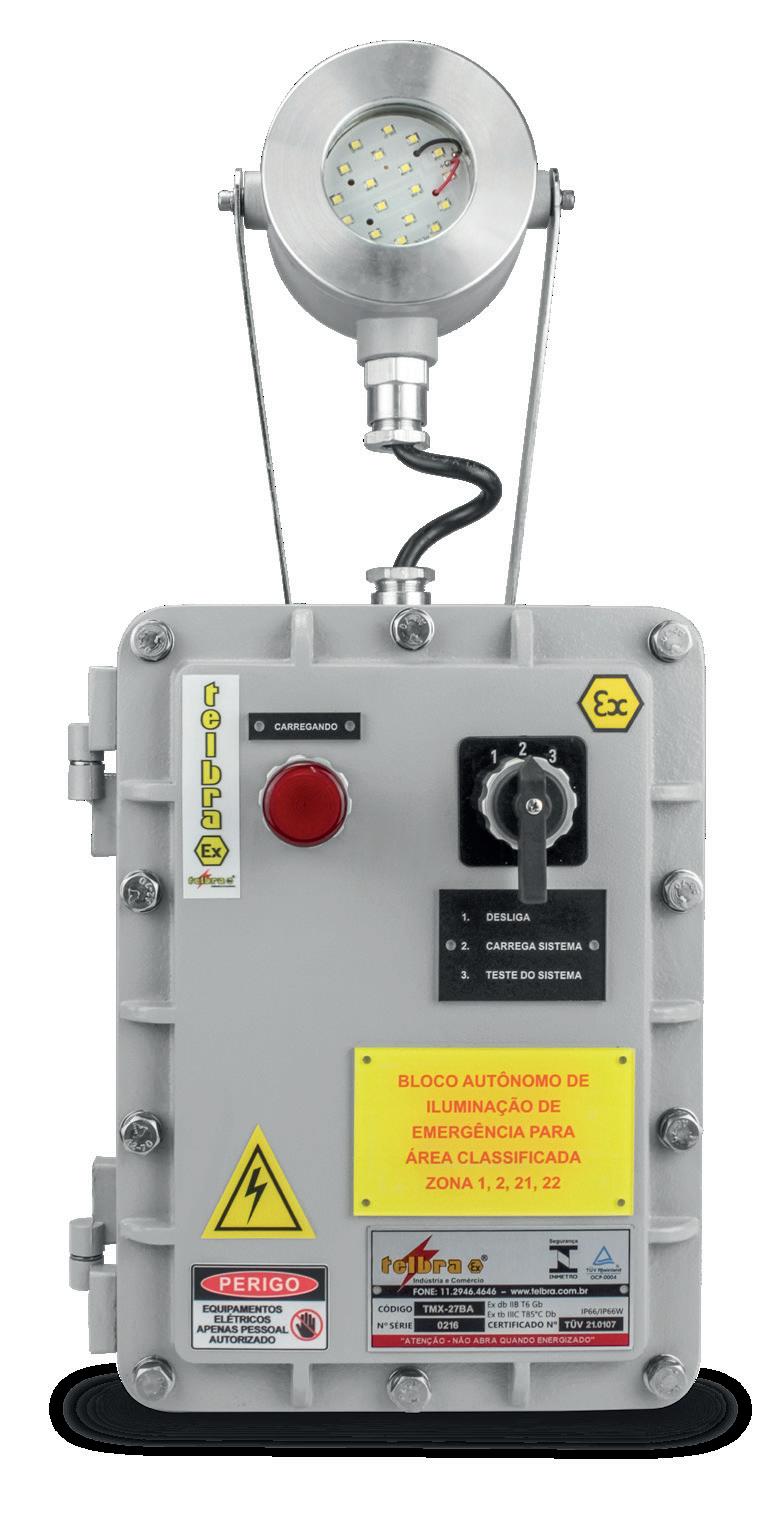

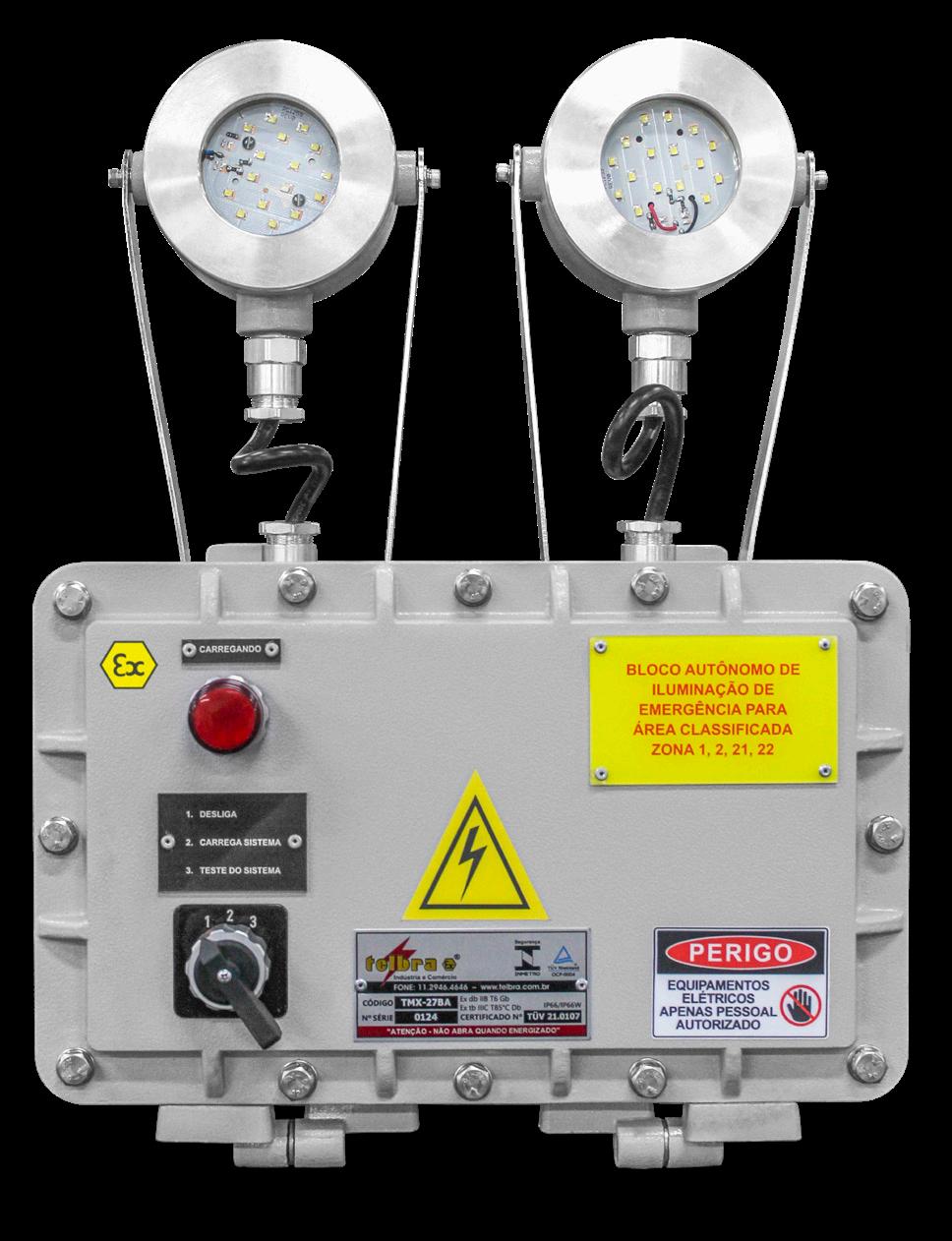

Bloco Autônomo - TMX-BA Led
Descrição:
BLOCO AUTÔNOMO À PROVA DE EXPLOSÃO (Sistema de Iluminação de Emergência Autônomo) Fabricado: Alumínio Fundido Cooper Free Caixa TMX Luminária tipo Led Sistena Eletrônico Micro Processado Pack de baterias de 12v
SEGURANÇA E EFICIÊNCIA
2.200 lúmens Autonomia:
1 Pack de Bateria 12V: 2h 2 Packs de Bateria 12V: 5h 3 Packs de Bateria 12V: 10h
Tensão de Alimentação: 24Vcc ou 100 a 220Vca
Norma:
ABNT NBR IEC 60079-0 ABNT NBR IEC 60079-1 ABNT NBR IEC 60079-31 ABNT NBR IEC 60529
Bloco Autônomo À Prova De Explosão TMX-BA Led À prova de explosão (Zonas 1 e 2, Ex d IIB+H T6 Gb) e Contra Ignição de Poeira (Zonas 21 e 22, Ex tb IIIC T85ºC Db) Graus de proteção: IP66/IP66W e Normas ABNT NBR IEC 60079-0, ABNT NBR IEC 60079-1, ABNT NBR IEC 60079-31, ABNT NBR IEC 60529 Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Sistema de Monitoramento (Carga e Descarga) Segurança Ex db; Ex tb; Ex ia/ib Descrição: Escoa a eletricidade estática. Monitora o efetivo aterramento
Fabricado em liga de Alumínio Fundido (livre de cobre) Fornecido com pedestal em aço carbono galvanizado e pintura eletrostática, 10m de cabo com garra (Carretel de aterramento opcional) . Ex db Grupo de gases IIA, IIB zonas 1 ou 2, Grupo de poeiras combustíveis IIIC, Zonas 21 ou 22 IP66/IP66W (W névoa salina 1000h).
Sistema Completo de Monitoramento de Carga e Descarga de líquidos em áreas classificadas TMX-22ST-CP
Normas: ABNT NBR IEC 60079-0, ABNT NBR IEC 60079-1, ABNT NBR IEC 60079-11, ABNT NBR IEC 60079-31 e ABNT NBR IEC 60529
Painel de Monitoramento de Aterramento TMX-22STT-P
Carretel para Uso em Área Industrial TCATEX
SSO: I M O R COMP PREÇO
O OR MELHLHOR PRAOZS! E MENSULTE-N CO
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Sistema de Monitoramento (Carga e Descarga) Segurança Ex db; Ex tb; Ex ia/ib
MONITORAMENTO
DUPLO
Descrição:
Fabricado em liga de Alumínio Fundido (livre de cobre) Fornecido com pedestal em aço carbono galvanizado e pintura eletrostática, 10m de cabo com garra (Carretel de aterramento opcional) .
Escoa a eletricidade estática. Monitora o efetivo aterramento
Ex db Grupo de gases IIA, IIB Zona 1 ou 2, Grupo de poeiras combustíveis IIIC, Zonas 21 ou 22 IP66/IP66W (W névoa salina 1000h). Normas: ABNT NBR IEC 60079-0, ABNT NBR IEC 60079-1, ABNT NBR IEC 60079-11, ABNT NBR IEC 60079-31 e ABNT NBR IEC 60529
Sistema Completo de Monitoramento de Carga e Descarga de líquidos em áreas classificadas TMX-22ST-CP
Painel de Monitoramento de Aterramento TMX-22ST-S
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Carretel de aterramento - TCATEX Carretel para descarga de energia estática PROTEÇÃO TIPO 3B
Segurança para áreas classificadas: Bloqueio de catraca positivo Catraca com chave liga/desliga Grampo de aterramento tipo mandíbula 100A Cabo de 15m
Diferenciais e Detalhes: Retrocesso automático, construído em aço resistente, modelo fechado e compacto, cabo de aço instalado, acabamento na cor amarela.
Segurança e Praticidade: Todos os modelos vem de fábrica com mola de rebobinar e freio centrífugo. A tensão do carretel pode ser ajustada e as instruções de instalação estão incluídas, para garantir o método de montagem mais eficiente.
Qualidade: Os Carretéis para Descarga de Energia Estática são a solução ideal para segurança em aterramento. Cada bobina é fabricada e testada dentro dos maiores critérios normativos.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Garra de Aterramento - TGAREX CARACTERÍSTICAS: As garras de aterramento antiestática são construídas em corpo de Aço Inox 304.
CABO ESPIRAL TGAREX-CE
Adequado para Áreas Industriais Punho isolado Cabo de aterramento, liso ou espiral, revestido. Dimensão da Garra: 4,8 polegadas / 122mm Dimensão do Cabo: 10 metros (esticado). Seção 10mm UTILIZAÇÃO: É utilizada para a conexão e aterramento de recipientes menores, como tachos, tambores e baldes, caminhões tanque, vagões de trens, embarcações fluviais durante a transferência, fracionamento de líquidos inflamáveis, etc.
CABO LISO TGAREX- CP (PP)
Este equipamento é essencial para dissipar a eletricidade estática gerada durante a movimentação de líquidos inflamaveis, garantindo que ambos os recipientes envolvidos permaneçam no mesmo potencial elétrico, prevenindo riscos de ignição e explosões. As garras de aterramento TGAREX-CL (Cabo Liso) e TGAREX-CE (Cabo Espiral) são fabricadas em aço inoxidável antiestático, ideais para aplicações em salas limpas ou áreas onde há necessidade de alta resistência à corrosão. Elas são recomendadas para o aterramento de partes metálicas móveis e fixas, proporcionando segurança e confiabilidade em ambientes críticos.
O isolador é opcional e pode ser fornecido mediante solicitação. Caso deseje incluí-lo, por favor, solicite na cotação (acrescentar o sufixo “I” no final do código).
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
OFICINA DE REPAROS Antes
Depois
SERVIÇOS Oficina de Reparos Ex: Certificado de Conformidade
Consulte-nos Antes Depois
TIPO DE PROTEÇÃO: Ex d (à prova explosão); Ex e (segurança aumentada); Ex n (não acendível); Ex t (contra ignição de poeira por invólucro)
Central de Vendas: 55 11
Serviços Prestados
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
SERVIÇOS Oficina de Reparos Ex: Certificado de Conformidade
Consulte-nos Antes
Depois
TIPO DE PROTEÇÃO: Ex d (à prova explosão); Ex e (segurança aumentada); Ex n (não acendível); Ex t (contra ignição de poeira por invólucro)
Central de Vendas: 55 11
Serviços Prestados
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
SERVIÇOS Oficina de Reparos Ex: Certificado de Conformidade
Consulte-nos Antes
TIPO DE PROTEÇÃO: Ex d (à prova explosão); Ex e (segurança aumentada); Ex n (não acendível); Ex t (contra ignição de poeira por invólucro)
Central de Vendas: 55 11
Depois
Serviços Prestados
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
SERVIÇOS Oficina de Reparos Ex: Certificado de Conformidade
Consulte-nos Antes
Depois
TIPO DE PROTEÇÃO: Ex d (à prova explosão); Ex e (segurança aumentada); Ex n (não acendível); Ex t (contra ignição de poeira por invólucro)
Central de Vendas: 55 11
Serviços Prestados
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
SERVIÇOS Oficina de Reparos Ex: Certificado de Conformidade
Consulte-nos Antes
Depois
TIPO DE PROTEÇÃO: Ex d (à prova explosão); Ex e (segurança aumentada); Ex n (não acendível); Ex t (contra ignição de poeira por invólucro)
Central de Vendas: 55 11
Serviços Prestados
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
COMP MELH ROMISSO O
E MEL R PREÇO HOR P CONS R ULTE- AZO N OS!
ACESSE NOSSO SITE SOB CONSULTA:
21/2", 3" e 4" POL. 2" 1 1/2" 1" 3/4" 1/2"

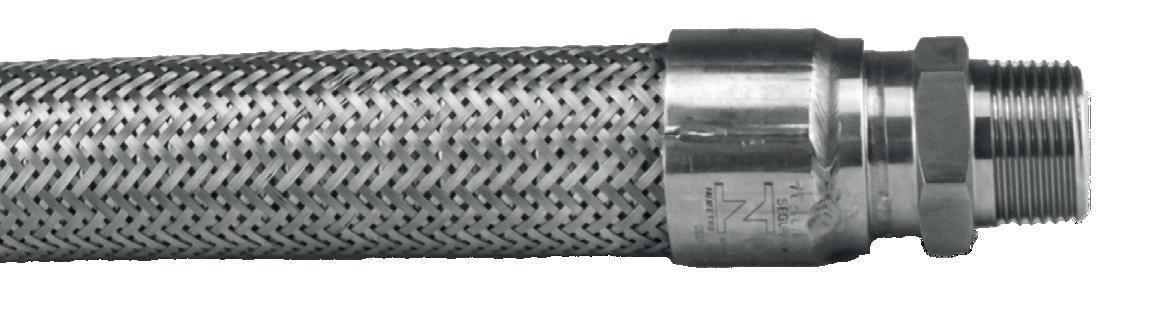

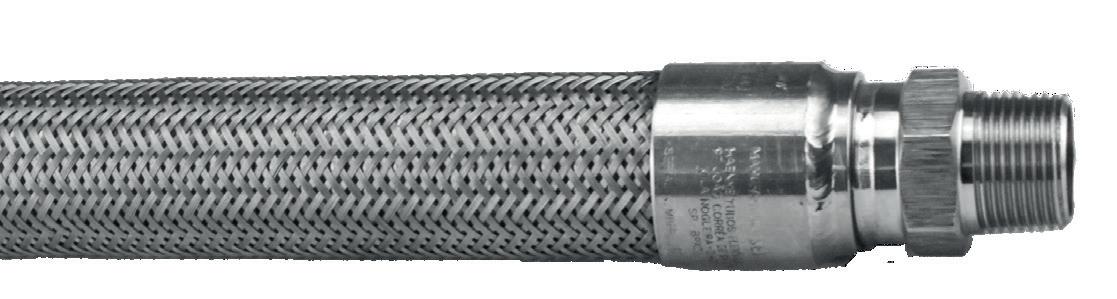

Tubo Flexível para Atmosfera Explosiva Tubo flexível de cobre espiralado, à prova de explosão, revestido externamente com uma trança de fio de liga de Cobre, Inox ou Latão. Interior do eletroduto revestido com uma trança de fios de fibra isolante fixado nas extremidades dos terminais.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Tomadas e Plugues Com segurança aumentada Ex de
De 16A a 125A
16A - 4H/130V - 400V
Descrição:
Tomada fabricada em poliéster reforçado com fibra e plug em poliamida. Acionamento externo através do plug ou chave seletora.
32A - 9H/250V - 690V
Tomada fornecida com 2 entradas: um prensa cabo e um tampão roscado (a pedido as tomadas poderão ser fornecidas com 2 prensa cabos). Plug fornecido com 1 prensa cabo. Faixas de aperto de acordo com capacidade de manobra.
Grau de Proteção:
IP66 CLASSE DE TEMPERATURA T6 - ZONAS 1 ou 2, 21 ou 22 IIA, IIB, IIC, IIIA, IIIB e IIIC
32A - 6H/415V - 690V
• 2 a 5 PÓLOS • 50/60Hz • TENSÃO até 690 Vac para “dc” sob consulta • CAPACIDADE DE MANOBRA: AC 3 até 125A, outras correntes sob consulta • POSIÇÃO DO “PE” conforme tensão
32A - 7H/500V - 690V
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

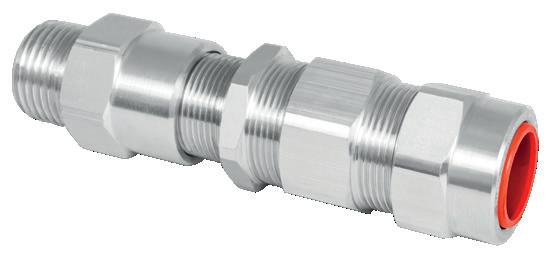

Prensa Cabo Ex Excelente Acabamento, Proteção Tipo Ex db/Ex eb/Ex ta/IP66/67/68
Prensa Cabo à Prova de Explosão, segurança aumentada Tipo E1F para Cabo Armado Fabricados em AÇO INOX, ALUMÍNIO OU LATÃO
Prensa Cabo à Prova de Explosão, segurança aumentada Tipo A2F para Cabo Não Armado Fabricados em AÇO INOX, ALUMÍNIO OU LATÃO

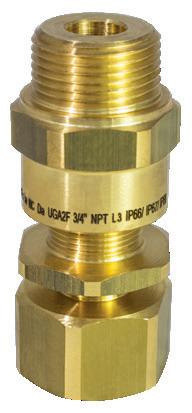

Prensa Cabo à Prova de Explosão, segurança aumentada Tipo UGA2F-União para Cabo Não Armado Fabricados em AÇO INOX, ALUMÍNIO OU LATÃO

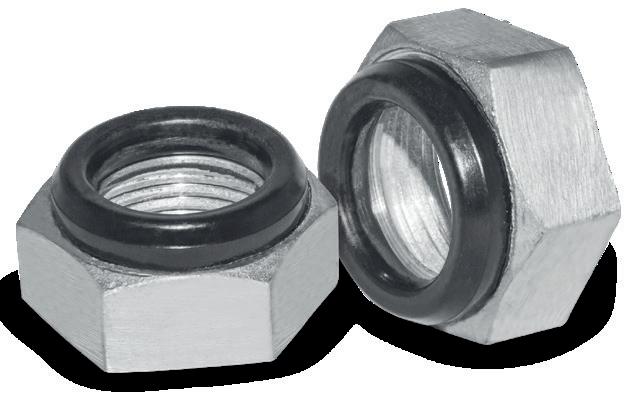

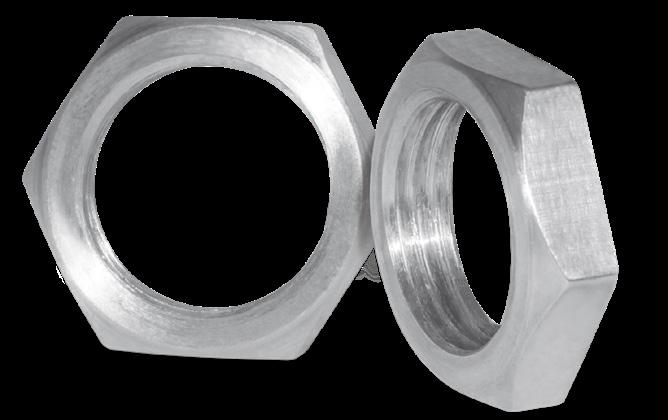

CONTRA PORCA para fixação de prensa cabos, bujões e tampões
ARRUELA SERRILHADA para melhor fixação de prensa cabos, bujões e tampões
Fabricados em AÇO INOX, ALUMÍNIO OU LATÃO
Fabricados em AÇO INOX, ALUMÍNIO OU LATÃO
Prensa Cabo à Prova de Explosão Ex Fabricados em Aço Inox, Alumínio ou Latão. Tipos E1F, A2F e UGA2F. Ótimo acabamento.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

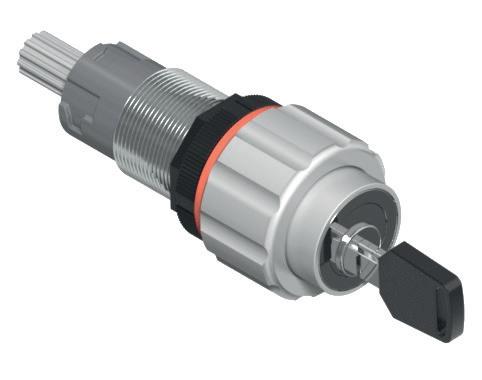

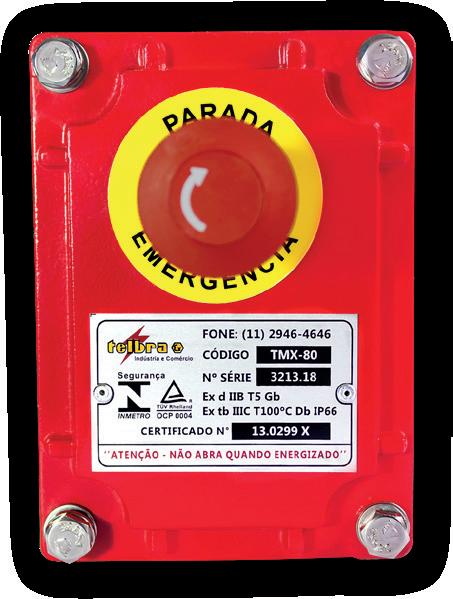

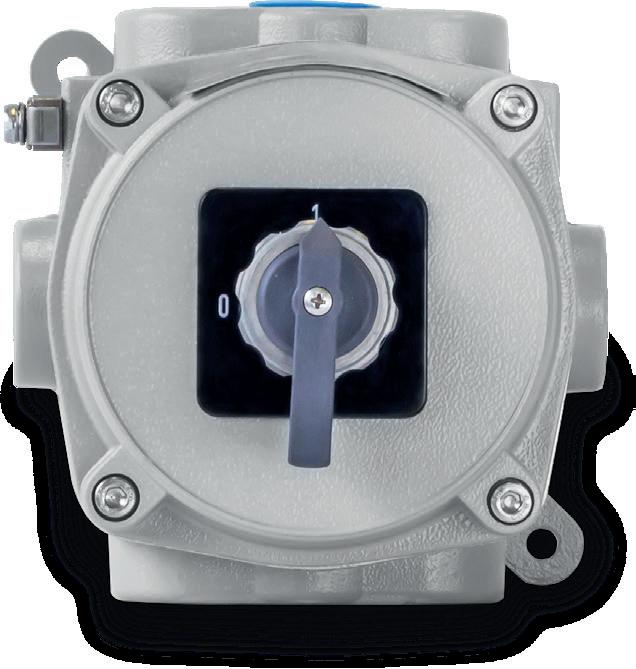

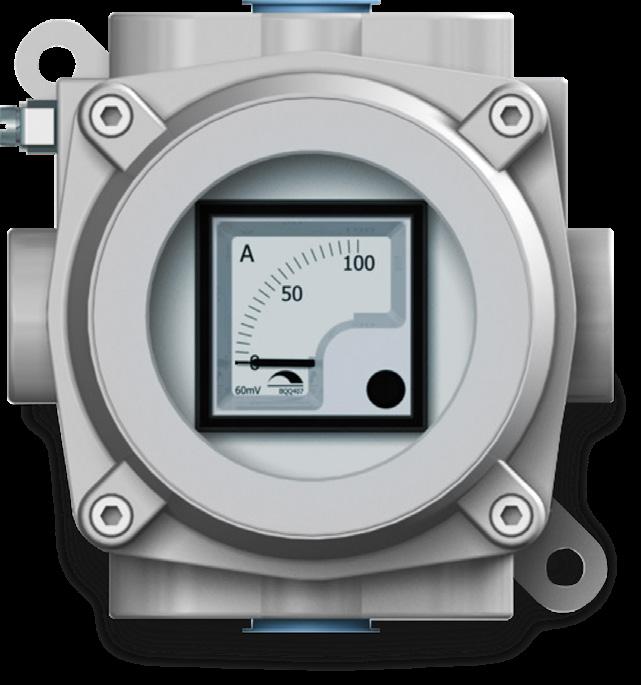

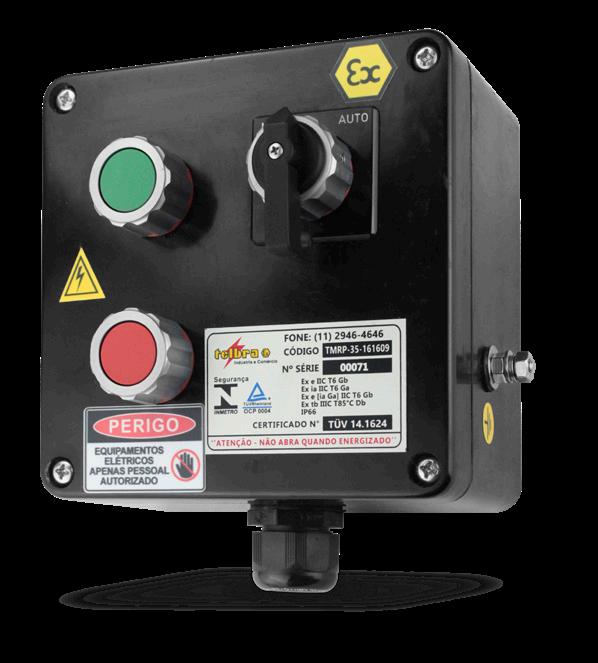

Comandos Ex db Ex tb - IP66 Comandos para Painéis à Prova de Explosão
Características:
Apropriado para montagens de botoeiras, comandos ou painéis à prova de explosão Atendem Zona 1, 2, 21 ou 22 IP66 / IP66W Botões de impulso; Verde, Vermelho, Azul, Amarelo, Branco, Preto Botões de emergência Sinaleiros Verde, Vermelho, Azul, Amarelo, Branco Chaves comutadoras; Interruptora, Seletora, Reversora Botões iluminados Verde, Vermelho, Azul, Amarelo, Branco Botões duplos Potenciômetros Chaves interruptoras até 160A Comutadores com chave Yale Botões de emergência com chave Yale Grupos IIC, IIIC Nível de segurança Gb, Db
Utilização:
Componentes para montagens de comandos, botoeiras e painéis à prova de explosão, atendem normas: ABNT NBR IEC 60079-0; 60079-1; 60079-31 e 60529. Linha de Comando e Sinalização à prova de explosão e poeira para áreas classificadas sujeitas à presença de vapores, gases ou poeiras inflamáveis. Projetada para atender diferentes zonas de exposição, como: Zona 1, 2, 21 ou 22. Marcação: Ex db IIC T* Gb; Ex tb IIIC T*°C Db IP66/IP66W
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

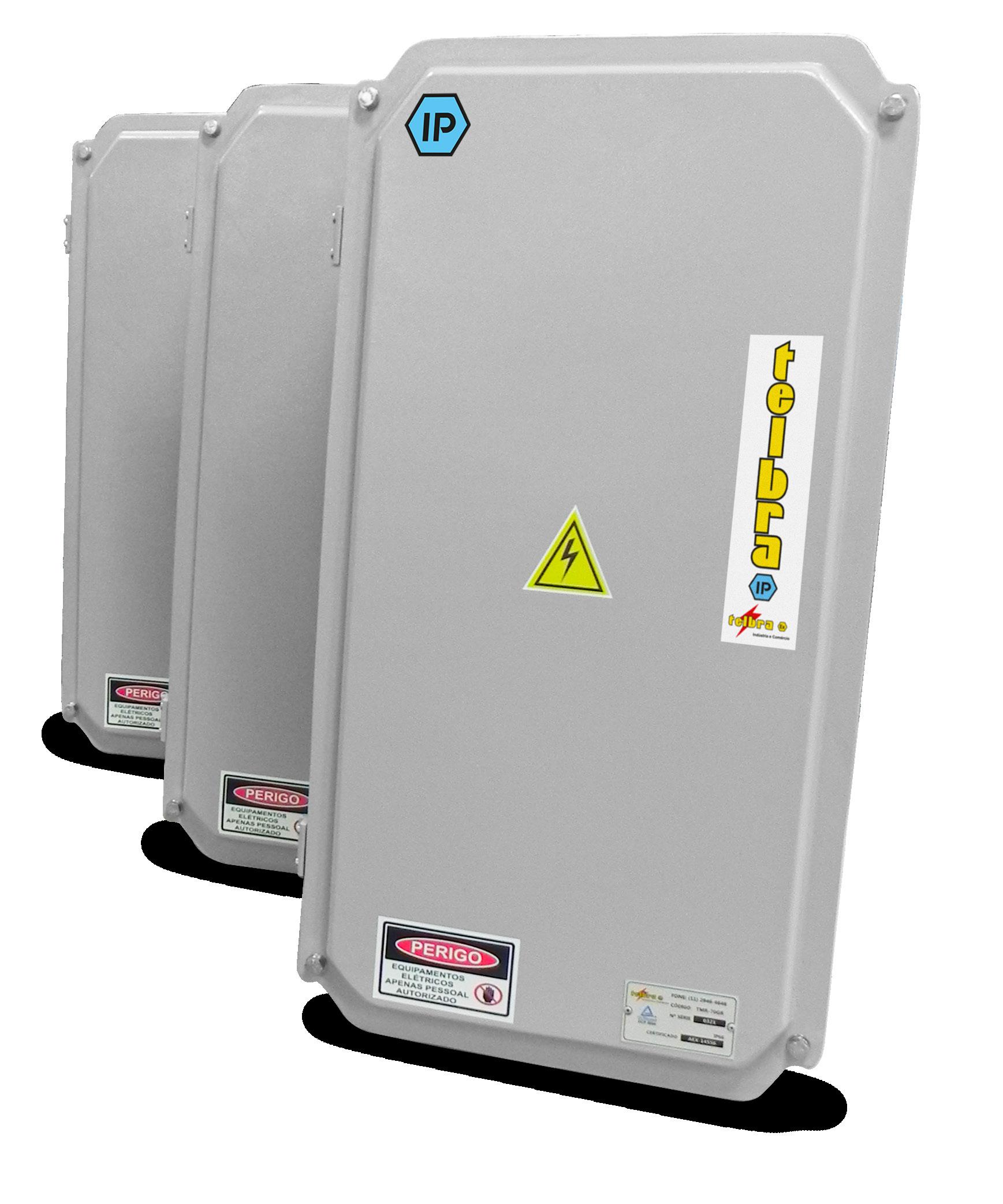

Invólucros/Caixas à Prova de Tempo - TMR Características:
Fabricadas em Alumínio Fundido COPPER FREE Parafuso em Aço Inox 304 Podem ser fornecidos com dobradiças Furos roscados na tampa conforme necessidades Furos roscados no corpo conforme necessidades Pintura interna e externa eletrostática cinza claro Munsell N6,5 Placa de montagem (galvanizada) / chassi com acabamento na cor laranja Munsell 2,5YR 6/14
Utilização:
Invólucros para montagens diversas: Bornes, partida de motores, disjuntores, comando, sinalização, proteção, chaves de transferência, chaves de bloqueio etc.
Normas:
ABNT NBR IEC 60529
Marcação: IP65 / IP66
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Invólucros/Caixa Retangular Linha TMR
Linha TMR - IP66/IP66W
Caixa retangular fabricada em Alumínio Fundido Cooper Free com diversos tamanhos, apropriadas para a instalação de Componentes Elétricos de Passagem e Ligação de Cabos Elétricos. Grau de Proteção: IP66/IP66W Normas Construtivas: ABNT NBR IEC 60529
PEQUENA
MÉDIA
GRANDE
PRODUTO
ALT. X LARG. X PROF. (mm)
PRODUTO
ALT. X LARG. X PROF. (mm)
PRODUTO
ALT. X LARG. X PROF. (mm)
TMR/12
114 x 75 x 55
TMR/22R
275 x 220 x 150
TMR/40GR
400 x 350 x 205
TMR/14
140 x 100 x 90
TMR/27R
275 x 273 x 150
TMR/45GR
445 x 350 x 205
TMR/17
172 x 140 x 110
TMR/35R
342 x 275 x 150
TMR/55GR
555 x 350 x 205
TMR/22
216 x 142 x 110
TMR/40R
405 x 275 x 150
TMR/60GR
605 x 350 x 205
TMR/27
275 x 143 x 110
TMR/45R
445 x 275 x 150
TMR/70GR
685 x 340 x 205
TMR/35
331 x 141 x 110
TMR/50R
490 x 275 x 150
TMR/75E
740 x 470 x 220
TMR/45
440 x 140 x 110
TMR/55R
555 x 275 x 150
TMR/80GR
830 x 360 x 220
TMR/22Q
225 x 225 x 150
TMR/60R
600 x 275 x 150
TMR/90GR
910 x 400 x 220
TMR/70R
685 x 275 x 150
TMR/100GR
985 x 400 x 220
TMR/110GR
995 x 600 x 320
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Invólucros/Caixas à Prova de Tempo - TCDW Caixas de Distribuição Retangulares e Quadradas a Prova de Tempo e Uso Industrial
Características:
Fabricadas em Alumínio Parafuso em Aço Inox Podem ser fornecidos com dobradiças, fechos e flanges Furos passantes na tampa conforme necessidades Furos passantes no corpo conforme necessidades Acabamento em pintura eletrostática cinza claro Munsell N6,5 Placa de montagem / chassi com acabamento na cor laranja Munsell 2,5YR 6/14
Utilização:
Invólucros para montagens diversas: Bornes, partida de motores, disjuntores, comando, sinalização, proteção, chaves de transferência, chaves de bloqueio etc.
Normas:
ABNT NBR IEC 60529
Marcação: IP66/IP66W
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

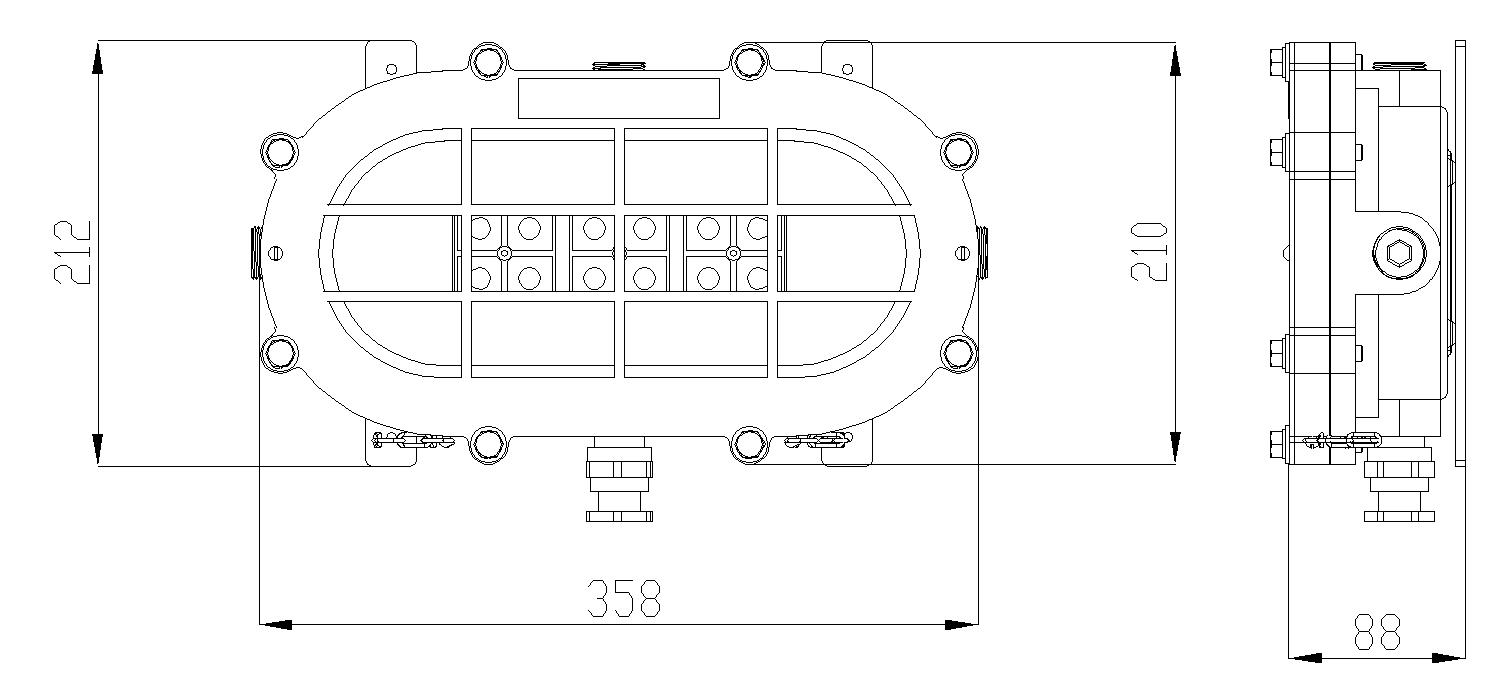

Bloco Autônomo TMR-TE Led - IP66
Descrição:
Bloco Autônomo à Prova de Tempo (Sistema de Iluminação de Emergência Autônomo) Fabricado em Alumínio Fundido Cooper Free Caixa TMR Luminária Tipo Led Sistena Eletrônico Micro Processado Pack de Baterias de 12v
Autonomia:
1 Pack de Bateria: 2h 2 Packs de Bateria: 4h 3 Packs de Bateria: 10h
Tensão de Alimentação: 110V/220V
Potência:
Norma:
18W (par)
ABNT NBR IEC 60529
Potência (W)
Nº de Luminárias
Fluxo (lúmens)
Autonomia Mínima (h)
Facho (lente)
Tensão de Alimentação
Furação
Bornes 2x
Ter. Ext.
18W
2
2200
2h
45°
110Vca/200Vca
3/4”
0,5 a 2,5 mm2
16 mm2
9W
1
1100
4h
45°
110Vca/200Vca
3/4”
0,5 a 2,5 mm2
16 mm2
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Cortina de Luz - TEXCL Fabricação:
Produto pode ser fornecido em aluminio fundido ou aço inox 304/316/316L. Invólucro adequado para uso em áreas classificadas, com o tipo de proteção à prova de explosão “Ex db”, proteção por invólucro para poeiras “Ex tb”, radiação óptica inerentemente segura “Ex op is” e grau de proteção IP66.
PINTURA ELETROSTÁTICA:
DIVERSAS CORES Consulte-nos
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Luminária Linear Ex LED - TLLLEX Nova Geração de Luminárias: LINEAR Ex LED
Descrição: Luminária Ex “segurança aumentada” Corpo em aço inox Difusor em policarbonato Dobradiças em aço inox Fornecido com prensa-cabo Pintura eletrostática na cor branca Atende marcação op is “Radiação óptica”
op is Alimentação 127-220Vca Interruptor de desligamento automático ao abrir Dois tamanhos 702mm ou 1302mm Fluxo luminoso até 8.506lm Potências até 60W Aplicação Zona 1; 2; 21 ou 22
Desempenho Otimizado: Maior Produção de Lumens e Durabilidade Luminária Ex e Segurança aumentada Ex eb mb op is IIC T5 Gb / Ex tb IIIC 100°C Db / IP66/IP66W/IP67W Luminária apropriada para uso em áreas classificadas tipo de proteção Ex e “segurança aumentada”, protegida contra ingresso de poeiras combustíveis (Ex t), corpo em aço inox de alta resistência à corrosão, difusor em policarbonato, acabamento em pintura eletrostática na cor branca. Pode ser fornecida em diversas potências de 10W, 20W ou 30W tamanho P (702) e 20W, 40W ou 60W no tamanho G (1302), com fluxo luminoso de até 8.605lm Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Luminária Ex Tubo Led TLTLCEX Luminária Segurança Aumentada Tubo Led Ex 3
4 1
2
1
5
6 TLEX - LED com duas opções de comprimento
702mm ou 1.302mm
1 Tubos Led Ex e avaliado de acordo com
certificação OP IS (Radiação Óptica Inerentemente Segura).
2 Interruptor de desligamento automático
ao abrir.
3 Borracha de vedação. 4 Difusor em policarbonato de alta
resistência.
5 Entradas para cabo com prensa cabos. 6 2 opções de comprimento: 1.350mm
GARANTIA DE ENTREGA IMEDIATA
ou 730mm.
Luminária Ex Tubo Led TLTLCEx Luminária ideal para uso em áreas classificadas Ex, segurança aumentada e protegida contra ingresso de poeiras combustíveis, fabricada em aço inox de alta resistência mecânica e à corrosão, difusor em policarbonato, acabamento em pintura eletrostática texturizada na cor branca. Certificado IP66/IP66W/ IP67W. Aplicação em Zona 1, 2, 21 ou 22. Fornecidas nas potências de 10W, 20W ou 30W tamanho P (702mm) e 20W, 40W ou 60W no tamanho G (1302mm), com fluxo luminoso de até 8.506lm. Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Luminária Ex db; Ex tb; IP66 TLW À Prova de Explosão; Atende Grupo IIC Plafonier
Fabricação:
Fabricadas em liga de Alumínio Injetado SAE306, vidro borosilicato, acabamento em pintura eletrostática na cor Cinza Munsell N6.5. Entrada rosqueada NPT de ¾”. Grupo de Gases Ex db eb IIC T6; T5; T3 Gb IP66, Zonas 1 ou 2 Grupo de Poeiras Ex tb IIIC T80°C; T95°C; T195°C Db IP66, Zonas 21 ou 22 ABNT NBR IEC 60079-0, ABNT NBR IEC 60079-1 ABNT NBR IEC 60079-31, ABNT NBR IEC 60529 Luminárias para lâmpadas halógenas, mistas, PL ou LED, com porta-lâmpadas E27 ou E40.
Vidro Original
Borosilicato Poste 90°
Braço 30°
Poste 30°
Braço 90°
Pendente Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Luminária Portátil Ex db - TLW73-C CABO PP OPCIONAL (CONFORME CONSULTA) Descrição:
Luminárias portátil tipo punho adequada para uso em áreas classificadas com o tipo de proteção Ex db “à prova de explosão”, Ex tb “à prova de ingresso de poeiras combustíveis”, corpo, grade e acessórios em alumínio injetado de alta resistência mecânica e a corrosão, vidro borosilicato, acabamento em pintura eletrostática texturizada na cor cinza claro Munsell N6.5, conjunto fornecido com ponto para aterramento externo. Conjunto fornecido com punho e prensacabo, poderá ser fornecido com 10 metros de cabo PP (Outros comprimentos sob consulta) pode ser fornecido com plugue Ex sob encomenda.
Zonas:
Zona 1 ou 2; Zona 21 ou 22
Grupos:
Grupo de gases IIA, IIB ou IIC Grupo de poeiras IIIA; IIIB ou IIIC
Marcação:
Ex db IIC T6 Gb; Ex tb IIIC T85°C Db; IP66
Normas:
ABNT NBR IEC 60079-0; ABNT NBR IEC 60079-1 ABNT NBR IEC 60079-31; ABNT NBR IEC 60529
CÓDIGO
TLW73-C
PORTA LÂMPADA
LÂMPADAS
DIMENSÕES
PL
MISTA
LED
A
B
E-27
15W
160W
7W
500
160
E-27
23W
160W
8W
500
160
E-27
25W
160W
12W
500
160
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Luminária LED Ex db Ex eb Ex tb - TLWL Potências 25/35/40/50/80/100 Watts
Características:
Luminária Ex db “à prova de explosão” Luminária Ex eb “segurança aumentada” Luminária Ex tb “à prova de ingresso de poeiras combustíveis” Corpo em alumínio ou inox Difusor em vidro temperado Fonte de luz em LED´s ONBOARD Fornecido com involucro segurança aumentada com bornes Ex e Pintura eletrostática na cor cinza claro/preto Alimentação 12/24Vcc ou 127,220Vca Dois tamanhos diâmetro 140mm ou 200mm Fluxo luminoso 2.800lm a 11.500lm Nível de segurança Db e Gb Aplicação Zona 1; 2; 21 ou 22 Grau de proteção IP66 / IP66W CT 5500K + 500
OUTRAS OPÇÕES DE FIXAÇÃO
Braço 30°
Poste 30°
Pendente
Plafonier
Poste 90°
Braço 90°
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

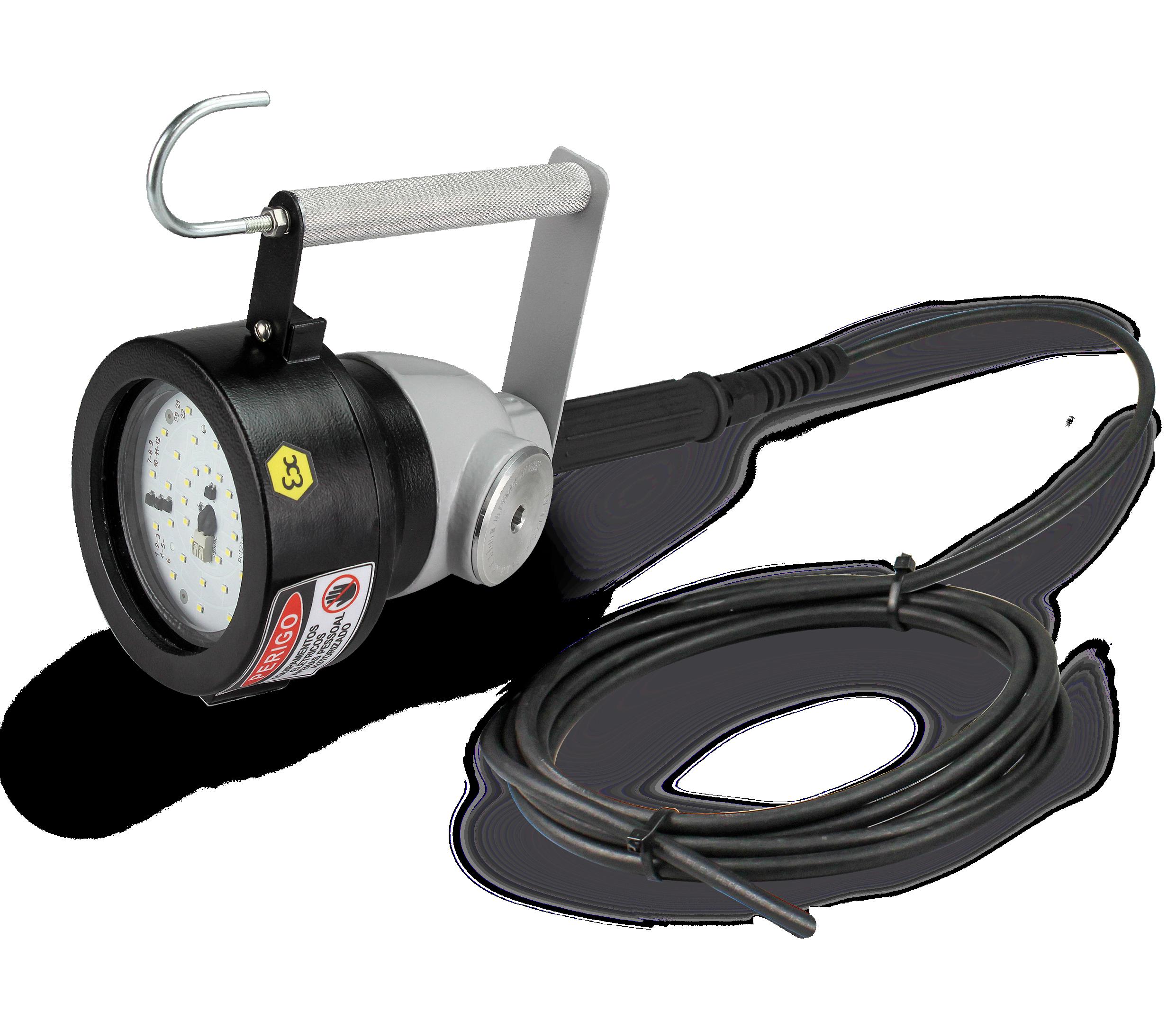

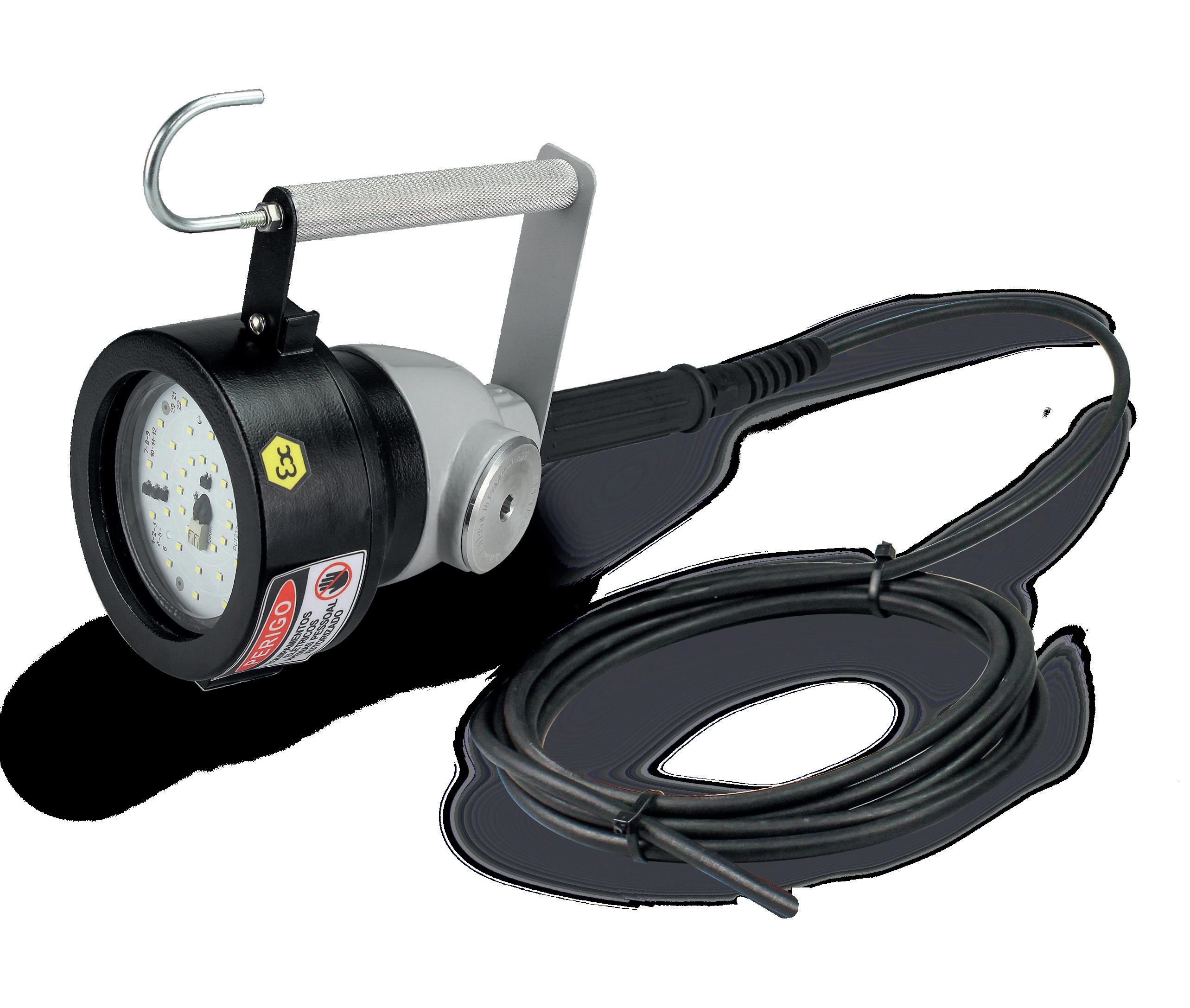

Luminária Portátil LED Ex db - TLWL-73 CABO PP OPCIONAL (CONFORME CONSULTA)
Descrição:
Luminárias portátil com suporte adequada para uso em áreas classificadas com o tipo de proteção Ex db “a prova de explosão”, Ex tb “à prova de ingresso de poeiras combustíveis”, corpo, grade e acessórios em alumínio injetado de alta resistência mecânica e a corrosão, vidro plano temperado, acabamento em pintura eletrostática texturizada nas cores: preto e cinza claro, conjunto fornecido com ponto para aterramento externo. Conjunto fornecido com suporte e prensa-cabo. Poderá ser fornecido com 10 metros de cabo PP (Outros comprimentos sob consulta) pode ser fornecido com plugue Ex sob encomenda.
Zonas:
Zona 1 ou 2; Zona 21 ou 22
Grupos:
Grupo de gases IIA, IIB ou IIC Grupo de poeiras IIIA; IIIB ou IIIC
Marcação:
Ex db eb IIC T6 Gb; Ex tb IIIC T85°C Db; IP66
Normas:
CÓDIGO
ABNT NBR IEC 60079-0; ABNT NBR IEC 60079-1 ABNT NBR IEC 60079-31; ABNT NBR IEC 60529 TLWC73
PLACA DE LED
DIMENSÕES A
B
20W
500
160
25W
500
160
50W
500
160
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Iluminação Ex db (Espaços Confinados) - TSICEX
Apropriado para uso em espaços confinados.
TENSÃO: 12Vcc/24Vcc/ 110Vca/220Vca
Utilização em áreas classificadas. Zona 1, 2, 21 ou 22 Atende NR33 Sistema composto por projetor Ex db LED 24Vcc, Invólucro Ex db com alça e equipamento auxiliar 220Vca. Fornecido com cabo PP Pode ser fornecido com plugue Ex e
Sistema de iluminação para áreas confinadas em locais com atmosferas explosivas. Zona 1, 2, 21 ou 22, Ex db IIC T6 GB // Ex tb IIIC T85ºC Db IP66 (Luminária)/Ex db IIB T6 Gb//Ex tb IIIC T85°C Db (Invólucro)/ IP66/IP66W. Atende normas ABNT NBR IEC 60079-0; 60079-1; 60079-31; 60529. Conjunto composto por: Luminária ou Projetor Ex db até 50W 24Vcc; Invólucro Ex db contendo: Fonte 220Vca-24Vcc; Disjuntor; Prensa-cabos e cabos PP entre luminária/projetor e invólucro; Prensa-cabo e cabo PP entre Invólucro e plugue (não fornecido). Pode ser fornecido com plugue Ex sob encomenda. O invólucro com equipamento auxiliar fornecido com alça e pés antivibratórios.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Luminária - TLLW37B LED Ex de À Prova de Explosão, Ingresso de Poeiras e Segurança Aumentada
Fabricação:
Luminária industrial fabricado em liga de alumínio fundido de alta resistência mecânica e a corrosão. Visor plano de vidro temperado resistente a impacto e choque térmico. Fornecida com três (03) bornes de alimentação para cabo de até 2,5mm². Fixação tipo plafon ou arandela com braços fixadores a 30° ou 90°. Acabamento: pintura eletrostática em poliéster na cor Cinza Munsell N6,5.
Potência em LED
30/50/80/100W 3.400lm a 11.500lm
OUTRAS OPÇÕES DE FIXAÇÃO
Braço 30°
Poste 30°
Pendente
Poste 90°
Plafonier
Braço 90°
Luminária TLLW37B LED Ex de
Normas de Construção: ABNT-NBR IEC 60079-0, ABNT-NBR IEC 60079-1, ABNT-NBR IEC 60079-7, ABNT-NBR IEC 60079-31, ABNT-NBR IEC 60529 Tipos de Proteção: Para Grupo de Gases Ex de – À Prova de Explosão e Segurança Aumentada Zonas 1 ou 2, Ex db eb IIB T6/T5 Gb//Ex tb IIIC T85°C/100°C Db - Contra Ignição de Poeiras: Zona 21 ou 22, Ex tb IIIC T80°C Db Grau De Proteção: IP66/IP66W
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Projetor - TPRW36B Led Projetores Ex de à Prova de Explosão e Segurança Aumentada Descrição:
Projetores Ex de A Prova de Explosão e segurança aumentada Ex db eb IIB T4 Gb; Ex tb IIIC T105°C Db; IP66/IP66W Grau De Proteção: IP66/IP66W Normas: ABN NBR IEC 60529, ABNT NBR TEC 60079-0, ABNT NBR IEC 60079-1, ABNT NBR TEC 60079-7, ABN NBR TEC 60079-31 Aplicação: Zona 1, 2, 21 ou 22 Fabricado em liga de alumínio fundido copper free, visor de vidro temperado, resistente a choques térmicos e impactos. Fixação no braço tipo “U” com três furos . Fornecido com prensa-cabo Ex ed, faixa de aperto 8-11,5mm CT 5500K + 500
SUCESSO EM VENDAS!
Potência em LED
150W OU 200W 17500Im ou 23000Im
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Projetor TPRW37 Led Projetores Ex de à Prova de Explosão e Segurança Aumentada Descrição:
Projetor industrial fabricado em liga de alumínio fundido copper free de alta resistência mecânica e a corrosão. Visor plano de vidro temperado resistente a impacto e choque térmico. Fornecida com três (03) bornes de alimentação para cabo de até 2,5mm². Suporte de fixação “U”, para controle de movimentos verticais e horizontais, um furo para fixação. Acabamento: pintura eletrostática em poliéster na cor Cinza Munsell N6,5 ( outras cores sob consulta). Fornecido com prensa cabo A2F de 1/2” NPT com faixa de aperto de 8 - 11,5mm. CT 5500K + 500
Potência em LED
30W, 50W ou 100W
3.4000lm, 5.700lm ou 11.500lm
Normas de Construção:
ABNT-NBR IEC 60079-0, ABNT-NBR IEC 60079-1, ABNT-NBR IEC 60079-7, ABNT-NBR IEC 60079-31, ABNT-NBR IEC 60529
Tipos de Proteção:
Para Grupo de Gases Ex db eb – À Prova de Explosão e Segurança Aumentada Zonas 1 ou 2, Ex db eb IIB T6/T5 Gb
Contra Ignição de Poeiras
Zona 21 ou 22, Ex tb IIIC T85°/102°C Db
Grau de Proteção: IP66/IP66W
Tensão:
110Vca, 220Vca ou 24Vcc
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Projetor à Prova de Explosão c/ Tripé - TPRW36-T COMPRO MISSO: MEL
Descrição:
H E MELHOORRPREÇO CONSULT PRAZO E
Fornecido com tripé para serviços temporários
-NOS!
Altura máxima 1,60m Sistema ajustável e portátil Projetor fabricado em alumínio fundido COPPER FREE. Parafuso em aço inox 304. Acabamento em pintura eletrostática cinza claro Munsell N6,5 Caixa Ex e com bornes Ex e para conexão, conjunto fornecido com prensa-cabo Ex ed. Pode ser fornecido com cabo PP e plugue. Potências 30/50/80/100/150/200W Fluxo luminoso 5.700/11.500/17.500/23.000lm Tensões 110Vca ou 220Vca Tensão em corrente continua 12 ou 24Vcc (NR33)
Utilização:
Serviços temporários, onde há necessidade de iluminação especifica em áreas classificadas, necessidade de portabilidade, espaços confinados etc.
Marcação:
Ex db eb IIB T4 Gb Ex tb IIIC 105°C Db IP66 / IP66W
TENSÃO: 12Vcc/24Vcc/110Vca/220Vca
Normas:
ABNT NBR IEC 60079-0 ABNT NBR IEC 60079-1 ABNT NBR IEC 60079-31 ABNT NBR IEC 60529 NR33
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Iluminação Ex db - TSICEX + TPRW37B Apropriado para uso em espaços confinados.
Apropriado para uso em espaços confinados.
TENSÃO: 12Vcc/24Vcc/ 110Vca/220Vca
Utilização em áreas classificadas. Zona 1, 2, 21 ou 22 Atende NR33 Sistema composto por projetor Ex db LED até 50W 24Vcc, Invólucro Ex db com alça, pés anti-vibração e equipamento auxiliar (Fonte) 220Vca. Fornecido com cabo PP Pode ser fornecido com plugue Ex e Sistema de iluminação para áreas confinadas em locais com atmosferas explosivas. Zona 1, 2, 21 ou 22, Ex db IIB T6 GB // Ex tb IIIC T85ºC Db, IP66/IP66W. Atende normas ABNT NBR IEC 60079-0; 60079-1; 60079-31; 60529. Conjunto composto por: Projetor Ex db até 50W 24Vcc; Invólucro Ex db contendo: Fonte 220Vca-24Vcc; Disjuntor; Prensa-cabos e cabos PP entre luminária/projetor e invólucro; Prensa-cabo e cabo PP entre Invólucro e plugue (não fornecido). Pode ser fornecido com plugue Ex sob encomenda. O invólucro com equipamento auxiliar fornecido com alça e pés antivibratórios.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Projetor Portátil à Prova de Explosão Projetor Portátil Ex db Ex eb Ex tb LED Descrição:
Fabricado em liga de Alumínio Copper Free, acabamento Munsell N6,5 Montado com LED de alto desempenho e durabilidade Conjunto fornecido com bornes Ex e “segurança aumentada” Fornecido com prensa cabo Ex ed (sob encomenda pode ser fornecido com cabo e plugue) Sistema portátil em estrutura de Alumínio ou Aço Inox Fornecido com pés tipo Vibra-Stop Pode ser fornecido para tensões 110Vca; 220Vca ou 24Vcc Em 24Vcc pode ser utilizado em áreas confinadas (NR33)
Potência em LED
50W / 100w 5.700lm ou 11.500lm
Apropriado para Zona 1, 2, 21 ou 22
Normas:
Atende normas nacionais e internacionais ABNT-NBR IEC 60079-0, ABNT-NBR IEC 60079-1, ABNT-NBR IEC 60529, ABNT-NBR IEC 60079-31
Grau De Proteção: IP66/IP66W
Tipo de Proteção: Ex db eb IIB T6 Gb Ex tb IIIC T85ºC Db IP66/IP66W
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Relógio Digital - TMX RD - 01 - Ex d/Ex t Relógio Digital à Prova de Explosão IP66
TMX RD -01 Relógio à prova de explosão Display: Led vermelho de fácil visualização: Dados: Hora, minuto, segundo e dia, mês, ano. Alimentação: 24Vcc/110/220Vca
LANÇAMENTO EXCLUSIVO FABRICAÇÃO PRÓPRIA
Relógio Digital TMX RD - 01 - Ex d/Ex t Apropriado para uso em (zonas 1, 2, 21 ou 22). Com marcação Ex d e Ex t, IP66 e normas ABNT NBR IEC 60079-0, ABNT NBR IEC 60079-1, ABNT NBR IEC 60079-31, ABNT NBR IEC 60529
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Luminária - Tipo Tartaruga - TL TW009 LED Luminária com a Menor Altura, Ideal para Locais com Pé Direito Baixo (somente 90mm)
Descrição:
Luminária adequada para instalações em áreas classificadas com o tipo de proteção à prova de explosão Ex db e à prova de ingresso de poeiras Ex tb. Corpo fabricado em liga de alumínio fundido, de alta resistência mecânica e à corrosão, SAE 305 ou SAE 356. Vidro plano temperado, acabamento em pintura eletrostática texturizada na cor cinza claro Munsell N6.5.
Módulo LED
20/30/50W 2.300lm a 5.500Im
Marcação:
Ex db llB T4 Gb / Ex tb IIIC T135 °C Db IP66 / Un = 12Vcc ou 24Vcc, 127Vca ou 220Vca/ -40 °C ≤ Tamb ≤ +55 °C
Zonas:
1, 2, 21 ou 22
Grupo de Gases:
IIA, IIB
Grupo de Poeiras: IIIA, IIIB ou IIIC Normas: ABNT NBR IEC 60079-0 ABNT NBR IEC 60079-1 ABNT NBR IEC 60079-31 ABNT NBR IEC 60529
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Luminária - Tipo Tartaruga - TL TW009 LED Luminária com a Menor Altura, Ideal para Locais com Pé Direito Baixo (somente 90mm)
Descrição:
Luminária adequada para instalações em áreas classificadas com o tipo de proteção à prova de explosão Ex d e à prova de ingresso de poeiras Ex t. Corpo fabricado em liga de alumínio fundido, de alta resistência mecânica e à corrosão, SAE 305 ou SAE 356. Vidro plano temperado, acabamento em pintura eletrostática texturizada na cor amarela RAL 1021
Módulo LED
8/26w
900/1.500lm
Marcação:
Ex db llB T4 Gb / Ex tb IIIC T135 °C Db IP66 / Un = 12Vcc ou 24Vcc, 127Vca ou 240 Vca / -40 °C ≤ Tamb ≤ +55 °C
Zonas:
1, 2, 21 ou 22
Grupo de Gases: IIA, IIB
Grupo de Poeiras: IIIA, IIIB ou IIIC
Normas:
ABNT NBR IEC 60079-0 ABNT NBR IEC 60079-1 ABNT NBR IEC 60079-31 ABNT NBR IEC 60529
COM SISTEMA DE EMERGÊNCIA COM VÁRIAS OPÇÕES
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

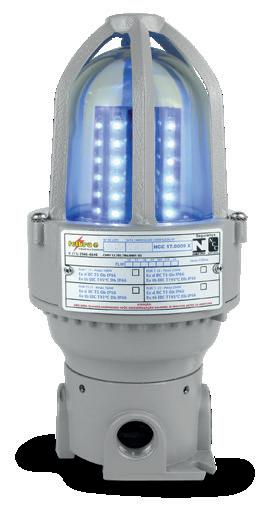

Luminária de Sinalização de Emergência - TLLEM01 Iluminação para Área Classificada
Descrição:
Luminária de Sinalização de Emergência Led de alto desempenho e eficiência para uso em áreas classificadas. Instalação: Sobrepor, teto ou pendente. Proteção Gás: Ex db IIB T4 Gb Proteção Pó: Ex tb IIIC T105°C Db Zonas: 1, 2, 21 ou 22 Grau de Proteção: IP66/IP66W Potência do Sistema: 7W Vida útil ≥ 50.000h
Óptica e Elétrica:
COM VÁRIAS OPÇÕES
Potência em LED
200 lumens
Fonte de luz composta por LEDs ® de alta potência e eficiência luminosa. Vida útil ≥ 50.000h; Tempo de recarga ≤ 24 horas Autonomia ≥ 3 horas Fonte de alimentação: tensão bivolt automático 110/220v como padrão de fornecimento, frequência 50/60Hz. Tensão do LED: 3,6V
Características Construtivas:
Corpo fundidos em liga de aluminio copperfree. Caixa de ligação fundida em liga de alumínio copper-free, com 2 entradas roscadas; M16; M20 ou M25. Parafusos e arruelas fabricados em aço inox. Acabamento padrão: Pintura epóxi na cor amarela RAL 1021.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Projetor IP65 - TPRT-01 Características:
Fornecido com suporte para ajuste vertical e/ou horizontal; Projetor fabricadas em alumínio fundido; Parafuso em aço inox 304; Acabamento em pintura eletrostática cinza claro Munsell N6,5;
LANÇAME NTO!
100/ 00W 4 / 0 0 3 / 0 5 150/200/2 0/80/ Potências: 5
Fornecido com lentes colimadoras de 60º ou 90º; Conjunto fornecido com prensa-cabo e cabo PP; Fluxo luminoso 5.700/11.500/17.500/23.000lm; Tensões 110Vca ou 220Vca; Tensão em corrente continua 24Vcc (NR33).
Utilização:
Onde há necessidade de iluminação especifica em áreas internas ou externas: indústrias químicas, farmacêuticas, pátios etc.
Normas:
ABNT NBR IEC 60529
Marcação:
IP65
FABRICAÇÃO PRÓPRIA
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

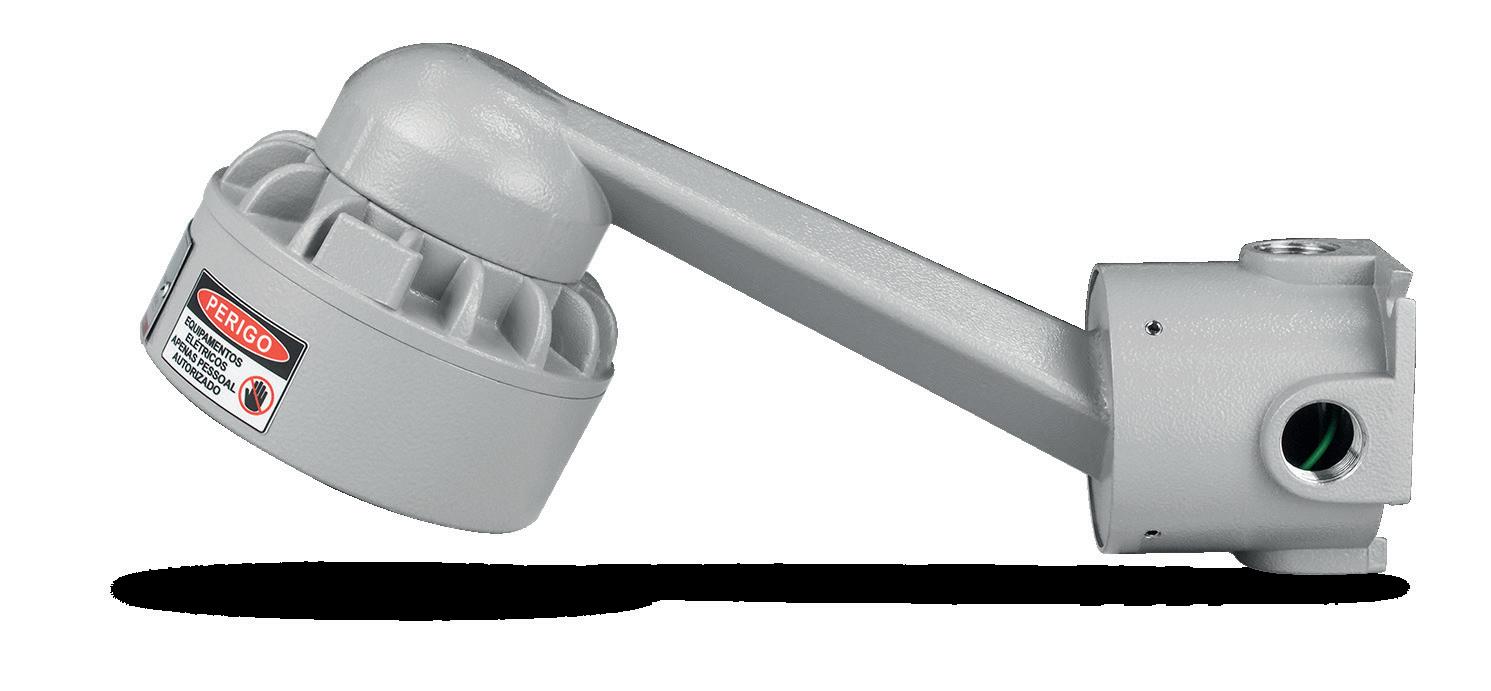

Luminária LED IP66 - TLTL Características:
Luminária LED, IPP, fabricada em alumínio fundido de alta resistência mecânica e à corrosão. Proteção transmissora de luz em vidro temperado de alta transparência e resistência a impacto e choque térmico. Pode ser montado com placas de LED de 10W a 120W – 5.000K, para tensões de 12Vcc; 24Vcc; 110Vca ou 220Vca. Alimentação elétrica através de três bornes para cabo de 0,5 a 2,5mm². Terminal de aterramento externo em latão. Entrada rosqueada 3/4” NPT/ BSP.
Aplicação:
Apropriado para uso em Zonas 1 e 2, 21 ou 22, onde haja risco de explosão como armazéns de materiais inflamáveis e poeiras combustíveis.
Acabamento:
Pintura eletrostática na cor Cinza Munsell N6,5, em poliéster de alta resistência à corrosão química, mecânica e à exposição solar, prolongando a vida útil do produto, (outras cores sob consulta).
Marcação: IP66
Normas Aplicáveis: ABNT NBR IEC 60529
Codificação: TLTLb/a-cd
a = Tamanho 1=Tamanho menor; 3=Tamanho médio b = Tipo de instalação: 10 (Pendente); 15(plafonier); 16(arandela 30º); 17(arandela 90º); 16P (poste a 30º); 17P (poste a 90º); 42 (com suporte). c = Potência em W (10; 20; 25; 30; 40; 50; 60; 80; 100 ou 120) d = Tensão 12Vcc=12; 24Vcc=24; 110Vca=110; 220Vca=220
OUTRAS OPÇÕES DE FIXAÇÃO
Braço 30°
Poste 30°
Pendente
Plafonier
Poste 90°
Braço 90°
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
COMPR MELH OMISSO:
Grupo
E MELHOR PREÇO O CONSU R PRAZO LTE-N OS!
Juntas de Expansão - TJET
FERRO FUNDIDO Dimensões
1/2” a 4”
ALUMÍNIO Dimensões
1/2” a 4” PINTURA E PROJETOS ESPECIAIS
SOB CONSULTA
AÇO INOX Dimensões
1/2” a 4”
Juntas de Expansão - TJET Fabricados em Alumínio (A), Aço Inox (I), Ferro Nodular com galvanização eletrolítica (E) ou a fogo (F). Utilizado para compensação do movimento de expansão e contração das tubulações. Fornecido com entradas de Ø 1/2” a 4”, com roscas NPT (N) ou BSP (B). Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

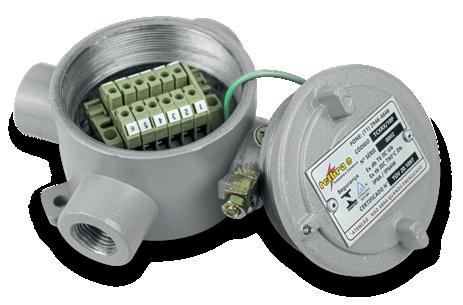

Invólucro Ex db (Redondo Com Bornes) - TCXRX/10B
Características:
Invólucro/caixa de Junção (Junction box) Ex db à prova de explosão, apropriado para uso em Zona 1, 2, 21 ou 22 em atmosferas explosivas e/ou áreas industriais, grau de proteção IP66, IP66W, invólucro redondo com tampa rosqueada ao corpo, fabricada em alumínio fundido de alta resistência mecânica e à corrosão ou em aço inox 304/316/316L, fornecidas em 6 formatos e 4 tamanhos conforme tabela, com um terminal de aterramento externo, com roscas NPT / BSP ou Métrica
Aplicações:
Indicado para ligação / conexão ou derivação de condutores elétricos em áreas onde haja risco de explosão como indústrias químicas, petroquímicas, farmacêuticas, processamento de alimentos, tintas e vernizes, armazéns de materiais inflamáveis e poeiras combustíveis
Acabamento:
Pintura eletrostática na cor Cinza Munsell N6,5, em poliéster de alta resistência à corrosão química, mecânica e à exposição solar, prolongando a vida útil do produto, (outras cores sob consulta).
Marcação:
Gases: Zonas 1 ou 2, Grupos IIA; IIB ou IIC, Gb Poeiras combustíveis: Zonas 21 ou 22, Grupos IIIA; IIIB; IIIC Db Grau de proteção IP66/ IP66W
Codificação:
TCXRXa/x-bcdefg x = Tipo de material A = Alumínio I = Inox I34 (304), I36 (316), I36L (316L)
Normas:
ABNT NBR IEC 60079-0 ABNT NBR IEC 60079-1 ABNT NBR IEC 60079-31 ABNT NBR IEC 60529
INOX POLIDO: SOB CONSULTA
a = Família 10 b = Tamanho: P=Pequeno; M=Médio; FM=Intermediário; G = Grande c = Tipo: C, E, L, T ou X d = Tipo de Rosca: N=NPT, B=BSP ou M=Métrica e = Bitola: 1= ½”, 2=¾”, 3=1”, 4=1.1/4”, 5=1.1/2”, 6=2”, M16, M20, M25, M32, M40, M50, M63 f = Quantidade de bornes – conforme tabelas. g = Tipo de borne – Conforme tabelas.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Caixas de Passagem e Unidade Seladora - Ex db tb
Condulete INOX Ex d, Ex t, IP Caixa de Passagem à Prova de Explosão em Aço Inox 304, 316 ou 316L. Apropriadas para uso em Zonas 1, 2, 21 ou 22. Grau de Proteção: IP66. Entrada Roscada: 1/2” a 4” (M16 a M100). NPT ou BSP. Grupo de Gases: IIB+H2. Grupo de Poeiras: IIIA, IIIB ou IIIC. Normas: ABNT NBR IEC 60079-0; ABNT NBR IEC 60079-1; ABNT NBR IEC 60029; ABNT NBR IEC 60079-31
Caixa de Passagem Ex db tb em Aço Inox - TCXRX/10-I - IP66/IP66W
Rosca NPT, BSP de 1/2” até 2” ou Rosca Métrica de M16 até M63
Caixa de Passagem Ex d fabricada em Aço Inox 304/316/316L, com tampa roscada. Resistente à corrosão, certificada Ex db IIC Gb, Ex tb IIIC Db e Grau de Proteção IP66/ IP66W. Adequada para uso em áreas industriais, indústrias químicas, indústrias farmacêuticas, indústrias de processos, indústrias de papel e celulose, áreas extremamente agressivas.
GARANTIA DE ENTREGA IMEDIATA Unidades Seladoras Ex d TUSX/VH
Entradas roscadas de 1/2” a 4” com roscas NPT, BSP ou Métrica. Utilizadas nas saídas de equipamentos elétricos em atmosferas explosivas (zonas 1, 2, 21 ou 22) ou áreas classificadas (grupos de poeiras IIIA, IIIB ou IIIC e gupos de gases IIA, IIB ou IIC) para evitar a propagação da explosão entre as abrangências. Corpo e bujões em Aço Inox (304, 316 ou 316L) com marcação Ex db IIC Gb e Ex tb IIIC Db, IP66 e atende normas ABNT NBR IEC 60079-1, ABNT NBR IEC 60079-0, ABNT NBR IEC 60529, ABNT NBR IEC 60079-31.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Caixa de Passagem Ex db tb - TCXRX/I
Caixa de Passagem Ex db tb em Aço Inox - TCXRX/I - IP66/IP66W Caixa de Passagem Ex d fabricada em Aço Inox 304/316/316L, com tampa roscada. Resistente à corrosão, certificada Ex db IIC Gb, Ex tb IIIC Db e Grau de Proteção IP66/IP66W. Adequada para uso em áreas industriais, indústrias químicas, indústrias farmacêuticas, indústrias de processos, indústrias de papel e celulose, áreas extremamente agressivas. Rosca NPT ou BSP de 1/2” até 2” ou Rosca Métrica de M16 até M63
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Conduletes Ex d/Ex t/IP66 Temos a Solução Ideal para o seu Projeto.
NOVIDADE
AÇO INOX 304/316/316L CERTIFICADOS
IIB+H2 IP66
DIMENSÕES DE
½” 4” A
100% - FABRICAÇÃO PRÓPRIA
Caixa de Passagem “Conduletes” Ex d/Ex t/IP66 Conduletes fabricados em liga de alumínio fundido, com acabamento em pintura epóxi eletrostática. Fornecido com entradas roscadas BSP; NPT ou Métrica, nas dimensões de ½” a 4”; M16 A M100 e diversas configurações (C, X, LR, LL, T, TB). Preparamos um amplo estoque para pronta entrega!
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Cotovelo Ex db tb “à Prova de Explosão” - TCEX90 Produto com Certificação de Conformidade Fabricado em: Alumínio de alta resistência à corrosão Ferro fundido nodular galvanizado eletrolítico. Ferro fundido nodular galvanizado à fogo Aço inox 304, 316 ou 316L
Tipos de Rosca: NPT BSP Métrica
LANÇAMENTO
Atende Zonas 1, 2, 21 ou 22 Grupo de gases: IIA; IIB ou IIC Grupos de poeiras combustíveis: IIIA; IIIB ou IIIC Grau de proteção IP66 / IP66W Tipo de proteção Ex db “à prova de explosão” Tipo de proteção Ex eb “segurança aumentada” Tipo de proteção Ex tb “à prova de ingresso de poeiras combustíveis” Utilizado na junção a 90º entre acessórios, eletrodutos, painéis, luminárias, projetores, caixas de passagem, botoeiras, motores, instrumentos, em áreas classificadas. Fornecido nos tamanhos ½” a 5” e M16 a M125
Marcação:
Cotovelo 90º para utilização em áreas classificadas “Ex db IIC Gb // Ex tb IIIC Db // Ex eb II Db // IP66 / IP 66W
FORNECIDO NOS TAMANHOS
½” 5” a e M16 a M125
Apropriada para uso em áreas classificadas tipo de proteção Ex d, Ex e, Ex t. Atende aplicação em Zona 1, 2, 21 ou 22. Pode ser fornecido em diversos matérias (Alumínio, ferro fundido ou aço inox). Pode ser fornecido com acabamento em pintura eletrostática poliéster de alta resistência à corrosão química, mecânica e à exposição a raios UV, na cor cinza claro Munsell N6.5. Nível de segurança Gb / Db. Atende às normas ABNT NBR IEC 60079-0; 60079-1; 60079-7; 60079-31 e 60529.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

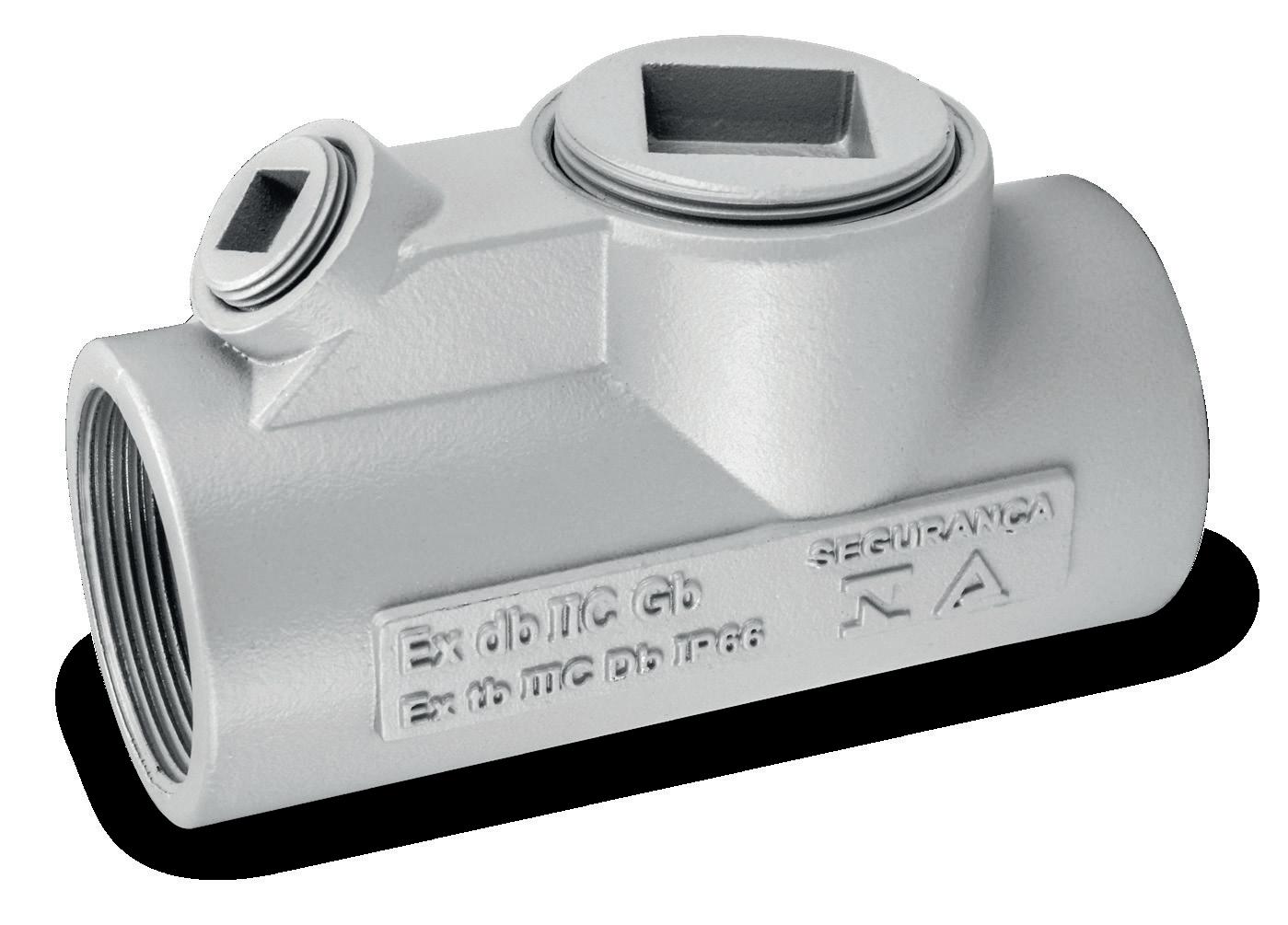

Unidades Seladoras Ex db tb - TUSX/VH 1/2” 3/4” 1” 1.1/2” 1.1/4” 2” 2.1/2” 3” 4”
TUSX/VH Corpo e bujões em alumínio ou aço inox ABNT NBR IEC 60079-1, ABNT NBR IEC 60079-0, ABNT NBR IEC 60529, ABNT NBR IEC 60079-31 Certificação INMETRO Marcação Ex db IIC Gb, Ex tb IIIC Db, IP66 Medidas de 1/2” a 4” (M16 a M100)
UNIDADES SELADORAS Ex db tb TUSX/VH Utilizadas nas saídas de equipamentos elétricos em atmosferas explosivas (zonas 1, 2, 21 ou 22) ou áreas classificadas (grupos de poeiras IIIA, IIIB ou IIIC e gupos de gases IIA, IIB ou IIC) para evitar a propagação da explosão entre as abrangências. Corpo e bujões em Alumínio Cooper Free ou Aço Inox (304, 316 ou 316L) com marcação Ex db IIC Gb e Ex tb IIIC Db, IP66 e normas ABNT NBR IEC 60079-1, ABNT NBR IEC 60079-0, ABNT NBR IEC 60529, ABNT NBR IEC 60079-31. Entradas roscadas de 1/2” a 4” (M16 a M100), com roscas NPT, BSP ou Métrica. Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Comando e Sinalização Ex d e Ex t Linha TMX 80
Padrão de montagem NR-12 Fabricadas em liga de alumínio fundido. Acabamento na cor Amarela texturizada. Tampa fixada por parafuso, arruela lisa e de pressão em aço inox 304. Terminal de aterramento na parte externa. Todas as caixas são fornecidas com furos roscados de ¾” nas roscas NPT ou BSP. Instalação em área classificada e uso industrial, tipo de proteção à prova de explosão Ex d e Ex t, Zonas 1, 2, 21 ou 22, Grau de proteção: IP66. Grupo de gases IIA, IIB ou Grupo de poeiras IIIA, IIIB ou IIIC.
Caixas para uso em atmosfera explosiva e uso industrial, configuradas com sinalizador, botão com 1 ou 2 contatos, ou sinalizador + botão combinados. ABNT-NBR IEC 60079-0, ABNTNBR IEC 60079-1, ABNT-NBR IEC 600079-31 e ABNT-NBR IEC 60529.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Comando e Sinalização Ex d e Ex t Linha TMX 80
Padrão de montagem NR-12 Fabricadas em liga de alumínio fundido. Acabamento na cor cinza claro Munsell N6,5 ou Vermelho Segurança Tampa fixada por parafuso, arruela lisa e de pressão em aço inox 304. Terminal de aterramento na parte externa. Todas as caixas são fornecidas com furos roscados de ¾” nas roscas NPT ou BSP. Instalação em área classificada e uso industrial, tipo de proteção à prova de explosão Ex d e Ex t, Zonas 1, 2, 21 ou 22, Grau de proteção IP66, Grupo de gases IIA, IIB ou Grupo de poeiras IIIA, IIIB ou IIIC.
Caixas para uso em atmosfera explosiva e uso industrial, configuradas com sinalizador, botão com 1 ou 2 contatos, ou combinados: botão/chave/botão de emergência. ABNT-NBR IEC 60079-0, ABNT-NBR IEC 60079-1, ABNT-NBR IEC 600079-31 e ABNT-NBR IEC 60529.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Comando e Sinalização Ex d e Ex t Linha TMX 14 Fabricadas em liga de alumínio fundido, acabamento na cor Cinza Munsel N6,5 texturizado ( ou na cor de seu projeto), Tampa fixada por parafuso, arruela lisa e de pressão em aço inox 304, Terminal de aterramento na parte externa. Todas as caixas são fornecidas com furos roscados de ¾” nas roscas NPT ou BSP, Ideais para instalação em área classificada e uso industrial.
Caixas de comando e sinalização, com combinações de 1 até 4 elementos Ex d, Bloco de contato de 1 a 4 contatos, Tipo de proteção à prova de explosão Ex d e Ex t, Zonas 1, 2, 21 ou 22, Grau de proteção IP66, Grupo de gases IIA, IIB ou Grupo de poeiras IIIA, IIIB ou IIIC IP66/IP66W. ABNT-NBR IEC 60079-0, ABNT-NBR IEC 60079-1, ABNT-NBR IEC 600079-31 e ABNT-NBR IEC 60529.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Comando e Sinalização Ex d e Ex t Linha TMX 24S
Fabricadas em liga de alumínio fundido. Acabamento na cor Cinza Munsel N6,5 texturizado. Tampa fixada por parafuso, arruela lisa e de pressão em aço inox 304. Terminal de aterramento na parte externa. Todas as caixas são fornecidas com furos roscados de ¾” nas roscas NPT ou BSP. Instalação em área classificada e uso industrial, tipo de proteção à prova de explosão Ex d e Ex t, Zonas 1, 2, 21 ou 22, Grau de proteção IP66, Grupo de gases IIA, IIB ou Grupo de poeiras IIIA, IIIB ou IIIC.
Caixas para uso em atmosfera explosiva e uso industrial de comando e sinalização, com combinações de 2 elementos Ex d, com bloco de contato de 1 a 4 contatos. ABNT-NBR IEC 60079-0, ABNT-NBR IEC 60079-1, ABNT-NBR IEC 600079-31 e ABNT-NBR IEC 60529.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br

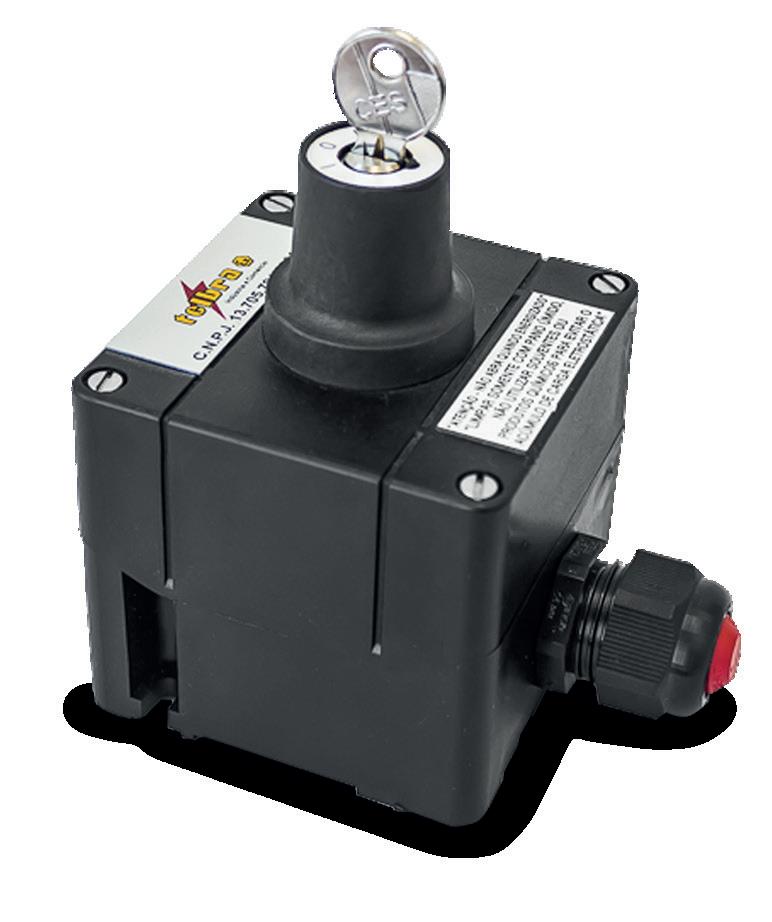

Botoeiras e Comandos - Ex db IIC P66W Corpo em Liga de Alumínio à Prova de Explosão IP66W
Medidores
Chaves
Botoeiras
Botoeiras e Comandos à Prova de Explosão - IP66W Invólucro simples para montagem da linha de comandos, sinaleiro ou medição, fabricado em alumínio injetado com baixos teores de cobre e ferro (Cooper Free), modelos: TSAIEX tampa alta, tampa baixa ou tampa com visor. Para comando até 3 postos. Aplicação Zona 1, 2, 21 ou 22. Marcação: Ex db IIC T6 Gb// Ex tb IIIC T85°C Db IP66/IP66W. Normas: ABNT NBR IEC 60079-0; 60079-1; 60079-31; 60529. Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Chave Fim de Curso Ex d - TMX-82
Aplicação:
Zona 1, 2, 21 ou 22
Marcação:
Ex db IIB T5 Gb Ex tb IIIC T100°C Db IP66/IP66W
Chave Fim de Curso Ex d Chave limite - fim de curso, corpo e tampa em alumínio fundido, acabamento em pintura eletrostática cinza claro Munsell N6,5. Acionamento por roldana, interruptor 1NAF 10A 500V. Entrada roscada 3/4” (NPT ou BSP).
DI M ENSÕES COMPRIMENTO
LARGURA
ALTURA
200mm
110mm
80mm
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Conduletes IP66/IP66W Temos a Solução Ideal para o seu Projeto.
CONFIGURAÇÃO “T”
CONFIGURAÇÃO “LL” DIMENSÕES DE
½” a 4” M16 a M100
100% - FABRICAÇÃO PRÓPRIA
Conduletes IP (TGVP) Conduletes fabricados em liga de alumínio fundido ou aço inox, com acabamento em pintura epóxi eletrostática. Fornecido com entradas roscadas BSP; NPT ou Métrica, nas dimensões de ½” a 4” M16 a M100 e diversas configurações (E; C; LR; LL; LB; T; TB; X). Preparamos um amplo estoque para pronta entrega!
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Sirene Eletrônica Ex db - TSRECS Descrição: Certificações: Inmetro. Aplicação: Zona 1, 2, 21 e 22, Grupos IIA, IIB, IIC, IIIA, IIIB, IIIC. Tipo de proteção: Ex db (à prova de explosão); Ex tb (contra ignição de poeira). Classe de Temperatura: T5, T100°C. Grau de Proteção: IP65. Roscas disponíveis: 3/4”NPT, 1” NPT ou M32x1,5. Potência Consumida: 10W. Tensão: 12 Vcc, 24 Vca/cc, 110-240 Vca/cc. Intensidade Sonora: 105 dB (a 1 metro).
SIRENE Ex db tb Sirene Eletrônica à prova de explosão e à prova de ingresso de poeiras combustíveis. Corpo fabricado em Alumínio, corneta ABS. Equipamento de sinalização sonora para áreas classificadas como Zona 1, 2, 21 ou 22. Pode ser instalado em invólucros Exdb, Ex eb; Ex tb.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Sirene Eletrônica - TSCEX
LANÇAMENTO
EXCLUSIVO FORNECIDA EM:
ALUMÍNIO/ INOX 316:
NA COR DO SEU PROJETO Amarelo, Azul, Cinza, Natural, Preto, Vermelho, outras cores sob consulta. Características:
Intensidade sonora: 105 dB a 1 metro /Tensão de alimentação: 12Vcc, 24Vca/Vcc, 127 Vca/Vcc ou 240 Vca/Vcc. /Frequência: 60 Hz
Aplicação:
Zona 1 e Zona 2, grupo de gás IIA, IIB e IIC / Zona 21 e Zona 22, grupo de poeira IIIA, IIIB e IIIC Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Sistema Audio Visual Ex db - TLXSR Com Luminária Xenon Estroboscópica TISRRX + Sirene TSRECS Descrição:
Luminária Xenon Tipo de proteção: Ex db - à prova de explosão Ex tb - contra ignição de poeira Marcação Luminária: Ex db IIC T6 Gb Ex tb IIIC T85oC Db IP66/IP66W Marcação Sirene: Ex db IIC T5 Gb Ex tb IIIC T100oC Db IP65 Área de Aplicação: Zona 1, 2, 21 ou 22 ABNT: NBR IEC 60079-0; NBR IEC 60079-1 NBR IEC 60079-31; NBR IEC 60529
Sirene Ex db Conexões Externas: Prensa-cabo 1”, 3/4”, 1/2” BSP/ NPT; M32x1,5; M25x1,5; M22x1,5 Potência Máxima Consumida: 10W Tensão de Funcionamento: 12Vcc, 24Vcc/Vca ou 110V/220Vca Intensidade Sonora a 1 metro: 105 db Peso: 0,870kg Cores corneta e corpo: Vermelho (VM), Cinza (CZ)
Luminária Xenon Tensão: 12Vcc, 24Vcc, 110Vca ou 220Vca Lâmpada de Xenon: 60W Grau de Proteção: IP66/IP66W Globo na Cor: Vermelha, amarela, azul ou verde
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Sistema Audio Visual Ex db - TLW15/1 Luminária Giroled + Sirene Descrição:
Luminária Giroled: Tipo de proteção: Ex db - à prova de explosão Ex tb - contra ignição de poeira Marcação Luminária: Ex db IIC T6 Gb Ex tb IIIC T80oC Db IP66 Marcação Sirene: Ex db IIC T5 Gb Ex tb IIIC T100oC Db IP65 Área de Aplicação: Zona 1, 2, 21 ou 22 ABNT: NBR IEC 60079-0; NBR IEC 60079-1 NBR IEC 60079-31; NBR IEC 60529
Sirene Ex db Conexões Externas:Prensa-cabo 1”, 3/4”, 1/2” BSP/ NPT; M32x1,5; M25x1,5; M22x1,5 Potência Máxima Consumida: 10W Tensão de Funcionamento: 12Vcc/Vca, 24V ou 110V/220V Intensidade Sonora a 1 metro: 105 db Peso: 0,870kg Cores corneta e corpo: Vermelho (VM), Cinza (CZ)
Luminária Giroled Tensão: 12Vcc, 24Vcc, 110Vca ou 220Vca Giroled: 10W Grau de Proteção: IP66 LED na Cor: Vermelha, Verde, Amarela, Azul, Transparente.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Sinalizador Ex Simples ou Duplo - TLW15/1S/D Características:
Luminária de sinalização Simples ou Dupla, para atmosferas explosivas, com tipo de proteção Ex db à prova de explosão e Ex tb à prova de ingresso de poeiras combustíveis, IP66, apropriado para áreas industriais e áreas classificadas em Zona 1, 2, 21 ou 22, Corpo e grade fabricados em liga de alumínio injetado de alta resistência mecânica e à corrosão. Conjunto fornecido com sistema de LED´s ou lâmpadas halógenas, em diversas cores e tensões, Globo de vidro em borosilicato, alta transparência e resistência a impacto e choque térmico. Entrada rosqueada 3/4” NPT ou BSP. A pedido, fornecido com prensa-cabo ou bujão de fechamento.
Aplicação:
Utilizada em áreas classificadas, onde haja risco de explosão como indústrias químicas, petroquímicas, farmacêuticas, processamento de alimentos, tintas e vernizes, armazéns de materiais inflamáveis e poeiras combustíveis.
Acabamento:
Pintura eletrostática na cor Cinza Munsell N6,5, em poliéster de alta resistência à corrosão química, mecânica e à exposição solar, prolongando a vida útil do produto, (outras cores sob consulta).
Marcação:
Conjunto Módulo de sinalização LED Fixo intermitente Ex db eb IIC T6 Gb IP66 Ex tb IIIC T80 °C Db IP66 Conjunto Módulo de sinalização Halógena Ex db eb IIC T3 Gb IP66 Ex tb IIIC T190 °C Db IP66
Normas:
ABNT NBR IEC 60079-0 ABNT NBR IEC 60079-1 ABNT NBR IEC 60079-7 ABNT NBR IEC 60079-31 ABNT NBR IEC 60529
Codificação: TLW15/1abcd
a = S (Simples), D (Duplo) b = TipodeFonteluminoso:GLED(Fixo);INT(GLED.Intermitente); HAL (Halógena). c = Tensão: 12Vcc (1); 24Vcc (2); 110Vca (3); 220Vca (4). d = Cor: VM (Vermelho); VD (Verde); AM (Amarela); AZ (Azul). VM
AM
VD
AZ
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
COMPR MELH OMISSO:
E MELHOR PREÇO O CONSU R PRAZO LTE-N
Grupo
OS!
Linha Completa em POLIÉSTER
PRONTA ENTREGA
Invólucros e Comandos Ex e - TMRP-34/35
MODELO
DIMENSÕES EXTERNAS mm A
L
P
TMRP-34/35 - 121209
120
122
91
TMRP-34/35 - 161609
160
160
91
TMRP-34/35 - 162609
160
260
91
TMRP-34/35 - 252612
250
255
121
TMRP-34/35 - 254012
250
400
121
TMRP-34/35 - 414012
405
400
121
TMRP-34/35 -713522
715
355
220
DIMENSÕES FORA DA TABELA
CONSULTE-NOS
ACESSE NOSSO SITE Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Comandos Ex e IP66 Comandos, Sinalização, Botoeiras, Chaves ou Interruptores Segurança Aumentada em Caixa Simples, Dupla ou Tripla
Comandos Ex e IP66 Equipamento fabricado em poliéster. Pode ser fornecido com interruptores, botoeiras, sinaleiros, chaves seletoras. Grupo de gases Ex ed IIC T6 Gb IP66 (zonas 1 ou 2), IP66, Grupo de poeiras combustíveis Ex tb IIIC Db T85°C Db (zonas 21 ou 22), Normas ABNT NBR IEC 60079-0, 60079-7, 60079-31 e 60529
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
COMPR MELH OMISSO:
Grupo
E MELHOR PREÇO O CONSU R PRAZO LTE-N OS!
Painel à prova de Tempo IP65 - TMRP-33 Painéis para áreas industriais Uso interno IP65 Invólucro IP65 em poliéster reforçado com fibra de vidro, acabamento na cor preto. Podem ser fornecidos com visores IP65
Podem ser fornecidos com IHM-Interface homem máquina.
Podem ser fornecidos com CLP´s Tensões: até 480Vca Correntes até 1600A Fornecidos com furos para fixação de prensacabos ou eletrodutos. Pode ser fornecido com fonte de alimentação em corrente continua Pode ser fornecido com contatores, relés, disjuntores ou outro equipamento elétrico. Pode ser fornecido com réguas de bornes conectores. Grau de proteção IP65 Conjunto fornecido com terminal para aterramento externo. Montagens para partida de motores, montagens para automação, montagens para instrumentos. Podem ser fornecidas com acumuladores/ baterias
ACESSE NOSSO SITE Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Graxa TEG TELBRA Ex 250g 500g 1000g Graxa Protetora COMPOSTO ANTI-ÓXIDO para Roscas e Faceamento A GRAXA TEG TELBRA Ex é formulada com matérias-primas de alta pureza, ideal para o uso em faceamentos e roscas. Atende norma NBR IEC 60079-14 item 10.6.1 (proteção das juntas à prova de explosão).
Vantagens da GRAXA TEG: Evita a corrosão dos metais, Facilita o rosqueamento de tampas, Auxilia na vedação contra líquidos e poeiras. Disponível com 250g, 500g ou 1000g; Não possui Arsênio nem metais pesados.
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Selante e Vedante para Unidades Seladoras
Características: Composto selante para unidades seladoras Alto rendimento Fácil utilização Compound TA (Selante em pó solúvel) fornecido em embalagens de 500g; 1Kg Fiber TX (Vedante em flocos) fornecido em embalagens de 100g; 200g. Apropriado para utilização em áreas classificadas como Zonas 1 ou 2 Atende grupo de gases IIA; IIB ou IIC Compoud TA rendimento volumétrico 1,176 g/cm3 Fiber TX rendimento volumétrico 0.175 g/cm3 Produtos com certificação INMETRO Marcação Ex IIC Db
Utilização:
Utilizado para selagem de unidades seladoras Ex db à prova de explosão, o composto “Compoud TA” é utilizado para efetuar a selagem de cabos e fios elétricos no interior da unidade seladora em conjunto com o “Fiber Tx” que tem como finalidade reter o selante. Atendem as normas: ABNT NBR IEC 60079-0 e 60079-1. Projetada para instalação em Zona 1 ou 2. Marcação Gases: Ex IIC Gb grupos IIA, IIB ou IIC, produto marcado como “U” .
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Grampo Suporte Paralelo - TGSPRL
Construção: Grampo de fixação, constituído por unha, berço, parafuso, porca e arruela de pressão. Fornecido em ferro nodular galvanizado a fogo. Parafusos, porcas e arruelas em aço bicromatizado.
Aplicação: Utilizado para fixação de eletrodutos.
Acabamento: A pedido este produto pode ser fornecido com o tratamento anticorrosivo.
CÓDIGO
Ø
A
B
TGSPRL-1
1/2”
70
36
TGSPRL-2
3/4”
75
43
TGSPRL-3
1”
92
50
TGSPRL-4
1/4
1 ”
103
60
TGSPRL-5
11/2”
110
73
TGSPRL-6
2”
120
82
TGSPRL-7
21/2”
130
98
TGSPRL-8
3”
152
118
TGSPRL-10
4”
185
156
B
B
A
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Abraçadeira União Horizontal - TBRUH Características e aplicações: Abraçadeira União Horizontal
Material:
Aço 1010/1020 / Aço Inox
Tratamentos: Não se aplica
Medidas / Bitolas:
1/2” á 12” polegadas
Codificação: TBRUH/x-a
Acabamentos:
GE - GF ou Aço Inox a = Tamanho x = Tipo de Material GE - Galv. Eletrolitico GF - Galv. a Fogo AI - Aço Inox AI34 (Inox 304) AI36 (Inox 316) CÓDIGO
Medida
TBRUH/x-1
½”
TBRUH/x-2
¾”
TBRUH/x-3
1”
TBRUH/x-4
1 ¼”
TBRUH/x-5
1 ½”
TBRUH/x-6
2”
TBRUH/x-7
2 ½”
TBRUH/x-8
3”
TBRUH/x-9
3 ½”
TBRUH/x-10
4”
TBRUH/x-11
5”
TBRUH/x-12
6”
TBRUH/x-14
8”
TBRUH/x-16 TBRUH/x-18
10” 12”
Chapa
Largura da Chapa
#14 25
#12
#4
38
Direito reservado a Telbra de mudar a qualquer momento as informações dos produtos, bem como acrescentar e/ou retirar produtos de linha.
Central de Vendas: 55 11
2946-4646 / www.telbra.com.br / telbra@telbra.com.br
Materiais elétricos para atmosfera explosiva
PRONTA ENTREGA!
CONSULTE-NOS
O GRUPO TELBRA investe pesado numa LOGÍSTICA DE DISTRIBUIÇÃO BEM DEFINIDA e uma gestão de estoque inteligente PARA ATENDER RAPIDAMENTE TODOS OS PEDIDOS DE NOSSO CLIENTES. IA INDÚSTCRIONAL 100% NA Painéis Ex
Unidades Seladoras Ex d TUSX/VH
Conduletes IP66/IP66W
Tubo Flexível Ex TTFX
Conexões com Normas ABNT NBR e IEC
Conduletes Ex d/ Ex t/IP66
ACESSE NOSSO SITE Central de Vendas: 55 11 2946-4646 / www.telbra.com.br / telbra@telbra.com.br
COMPROMISSO TELBRA
Tornar-se o parceiro ideal, oferecendo cada vez mais qualidade e agilidade em seus processos: Do atendimento à confecção e certificação de cada produto.
POLÍTICA DE QUALIDADE
Fornecer produtos que atendam as expectativas dos nossos clientes, com foco na melhoria continua e garantir a satisfação dos nossos parceiros comerciais e promover o desenvolvimento dos colaboradores.
Central de Vendas:
55 11 2946-4646 www.telbra.com.br
