Opetusvinkki: Lamellijyrsin

LAMELLIJYRSIN

Lamelliliitosta voit käyttää liimalevyjen, jiiriliitosten ym. tekemiseen. Liitosten tekemiseen tarvitset lamellijyrsimen, liitospalasia, viivoittimen ja terävän lyijykynän. Erityisen kätevä lamelliliitos on puulaatikoiden ja jiiriin sahattujen kehysten liimaamiseen.

Liitosten merkitseminen ja liitoksen jyrsiminen

Liitokset pitää merkitä kuhunkin liitettävään kappaleeseen merkkiviivalla (kuva 1). Liitoksen merkitsemisessä kannattaa varmistaa, että jyrsimen terä ei ulotu liitoksen ulkopuolelle. Merkintäviiva on liitospalan eli”keksin” keskiosassa. Katso liitospalalla osuuko jyrsintä liitoksen ulkopuolelle. Liitosparit kannattaa merkitä kirjaimella tai numerolla. Esim. laatikko kannattaa kiinnittää kasaan väliaikaisesti puristimella, jolloin merkkiviivojen teko on helpompaan.

Lamellijyrsin säädetään siten, että jyrsintä osuu kappaleen keskelle. Yleensä koneissa on sivulla kohdistusviiva.

Jyrsinkone kohdistetaan merkkiviivojen mukaan ja jyrsintä suoritetaan suoralla edestakaisella liikkeellä (kuva 2). Työstettävä kappale on tärkeää kiinnittää tukevasti pöytään esimerkiksi puristimella. Varo, ettei kone kallistu työnnettäessä ylöspäin. Liitoksen ajamista kannattaa harjoitella sopivaan hukkapalaan.

Varmista, että sinulla on kaikki liimaukseen tarvittavat liitospalat, puristimet ja liima valmiina. Tee ennen liimausta kappaleesta testikasaus. Liimauksessa kannattaa olla ripeä. Liitospalat liimautuvat kiinni nopeasti. Lamelliliitos sallii jonkin verran sivuttaisliikettä ja siksi kannattaa varmistaa, että palasten merkintäviivat kohdistuvat.

Lamellijyrsimen perussäädöt

Jyrsintäkulmaa ja korkeutta (kuva 3) voidaan muuttaa kulmaohjainta säätämällä. Saat ohjaimen etulevystä tukea jyrsimisen aikana. Jyrsintäkorkeus (kuva 4) säädetään yleensä materiaalin puoliväliin. Koneissa on usein sivulla kohdistusviiva joka osoittaa terän sijainnin.

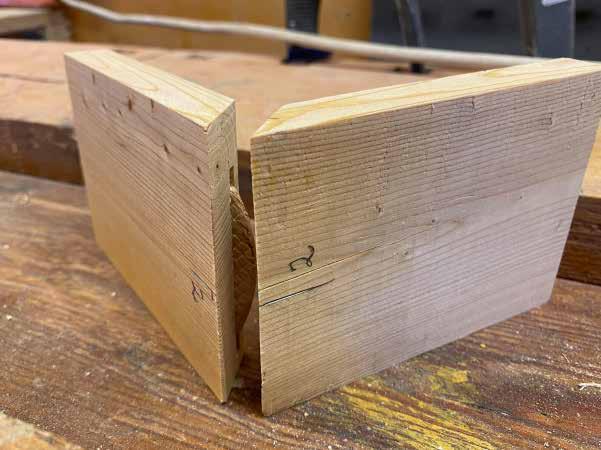

Jyrsintäsyvyys säädetään yleensä koneen sivussa olevasta ruuvista ja revolverista (tason säätö, kuva 5). Kuva 1. 90 asteen liitos merkinnöin.

Kuva 2. Jyrsimen kohdistaminen.

! Kuvat 3 & 4. Korkeuden ja kulman säädöt sivusta kuvattuna.

Kuva 5. Syvyyden säätö. Kuva 6. 45 asteen jiiriliitos.

Kuvat 7 & 8. Kehysliitokset suorakulma ja liitos.

TEKSTI: JONI HJELT & TATU KOTILAINEN KUVAT: TATU KOTILAINEN
