Panel de incendio
Pantalla Dispositivos Salidas de NAC
Capacidad de batería Anunciadores
Auto programación
Direccionamiento electrónico
Cableado
Tarjetas compatibles
Idioma Compatibilidad con BMS Color
Panel de incendio 64 dispositivos Equipos de detección
LCD retroiluminada de 4 x 20 caracteres
Hasta 64
2 circuitos clase B (3.75 A en total, 2.5 A Máx. por circuito)
de incendios de alta tecnología
12 VCD, hasta 10 Ah (2 Pzas NO INCLUIDAS)
8 Sí Sí
Hasta 6 Km (Cable calibre 16 ó 18 AWG)
IP (SA-ETH) / Marcación telefónica (SA-DACT) NO INCLUIDAS
Español Sí Gris

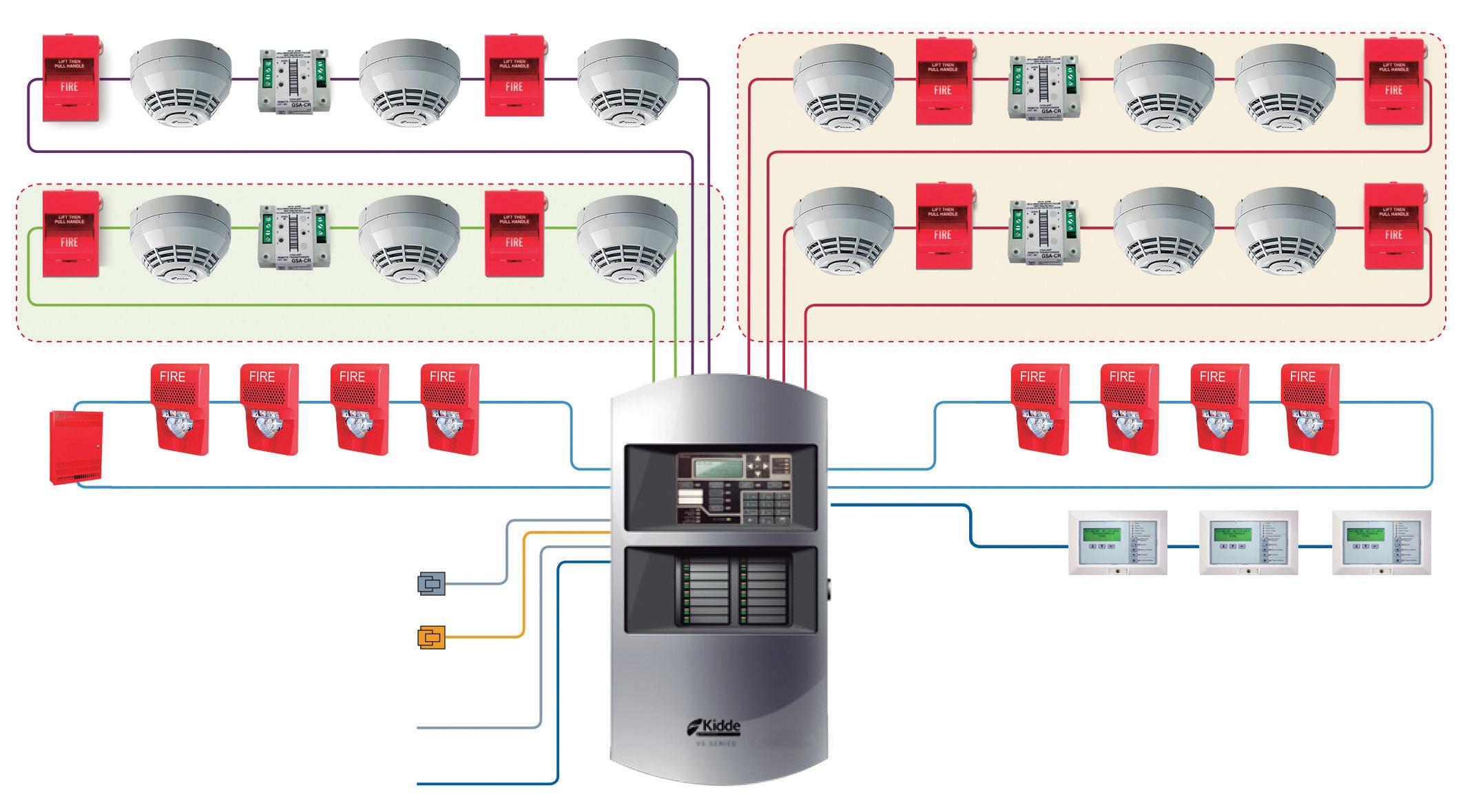

Diagrama de aplicación Lazo incluido: 250 dispositivos (1 slot)
Hasta 6 km de cableado
VS4R/VS4-G-SP
IP020EDW07
Panel de incendio hasta 1,000 dispositivos
Pantalla Dispositivos Salidas de NAC
Capacidad de batería Anunciadores
Auto programación Direccionamiento electrónico
Cableado
Tarjetas compatibles
Idioma Compatibilidad con BMS Color
LCD retroiluminada de 4 x 20 caracteres
Hasta 1,000
4 circuitos clase B o 2 circuitos clase A (6 A en total, 2.5 A Máx. por circuito)
12 VCD, hasta 18 Ah (2 pzas. NO INCLUIDAS)
8 Sí Sí
Hasta 6 Km (Cable calibre 16 ó 18 AWG)
IP (SA-ETH) / Marcación telefónica (SA-DACT) NO INCLUIDAS
Inglés / Español Sí Rojo/Gris
Tarjeta de lazo p/ 500 dispositivos (1 slot)
V-SLC2-1: Tarjeta de lazo p/ 250 dispositivos (1 slot)
125 detectores / 125 módulos (no incluida) 125 detectores / 125 módulos
Tarjeta de lazo p/ 500 dispositivos (1 slot)
4 NAC’s 6A para sirenas
Opcional a 10A con fuente de poder (no incluida)
Comunicación por línea telefónica (opcional, con comunicador telefónico SA-DACT)
Comunicación Ethernet (opcional, con comunicador IP SA-ETH)
4 NAC’s 6A para sirenas RS-232
Relevadores
Hasta 8 anunciadores remotos
V-SLC2-2:
V-SLC2-2:
Tarjetas lazo
IP020EDW23-15
Tarjeta de lazo para 250 dispositivos
Capacidad
Cableado
Compatibilidad
Panel VS4: 250 Dispositivos
(125 Módulos / 125 Sensores)
Clase A o Clase B
Panel VS4
Comunicadores
IP020EDW04 SA-DACT
• Interfaz para 2 cuentas o 2 números diferentes
IP020EDW21-15
Tarjeta de lazo para 500 dispositivos
500 Dispositivos
(250 Módulos / 250 Sensores)
Clase A o Clase B
Panel VS4
Características
Anunciadores Compatible con VS
• Formato de comunicación Contac ID (SIA DC-05)
con VS Compatible con VS Compatible con VS
K-RLCD-C-SP
IP020EDW06
Anunciador remoto con LCD
• Pantalla LCD
• Permite el monitoreo del sistema en tiempo real
• Permite silenciar señales
• Permite el reinicio del panel en caso de alarma
IP020EDW05 SA-ETH
• Conexión de Red 10/100 Mbps
• Conexión LAN / WAN
• Puerto de red RJ45
K-RLED-C-SP
IP020EDW07-14
Anunciador remoto con LEDs
• Pantalla LED
• Permite identificar una alarma en específico de un punto, zona o correlación del panel
• Permite silenciar señales
• Permite el reinicio del panel en caso de alarma
V-SLC2-1
V-SLC2-2

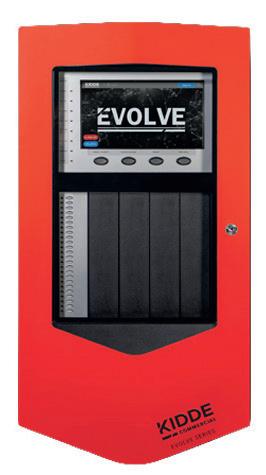

Panel de incendio

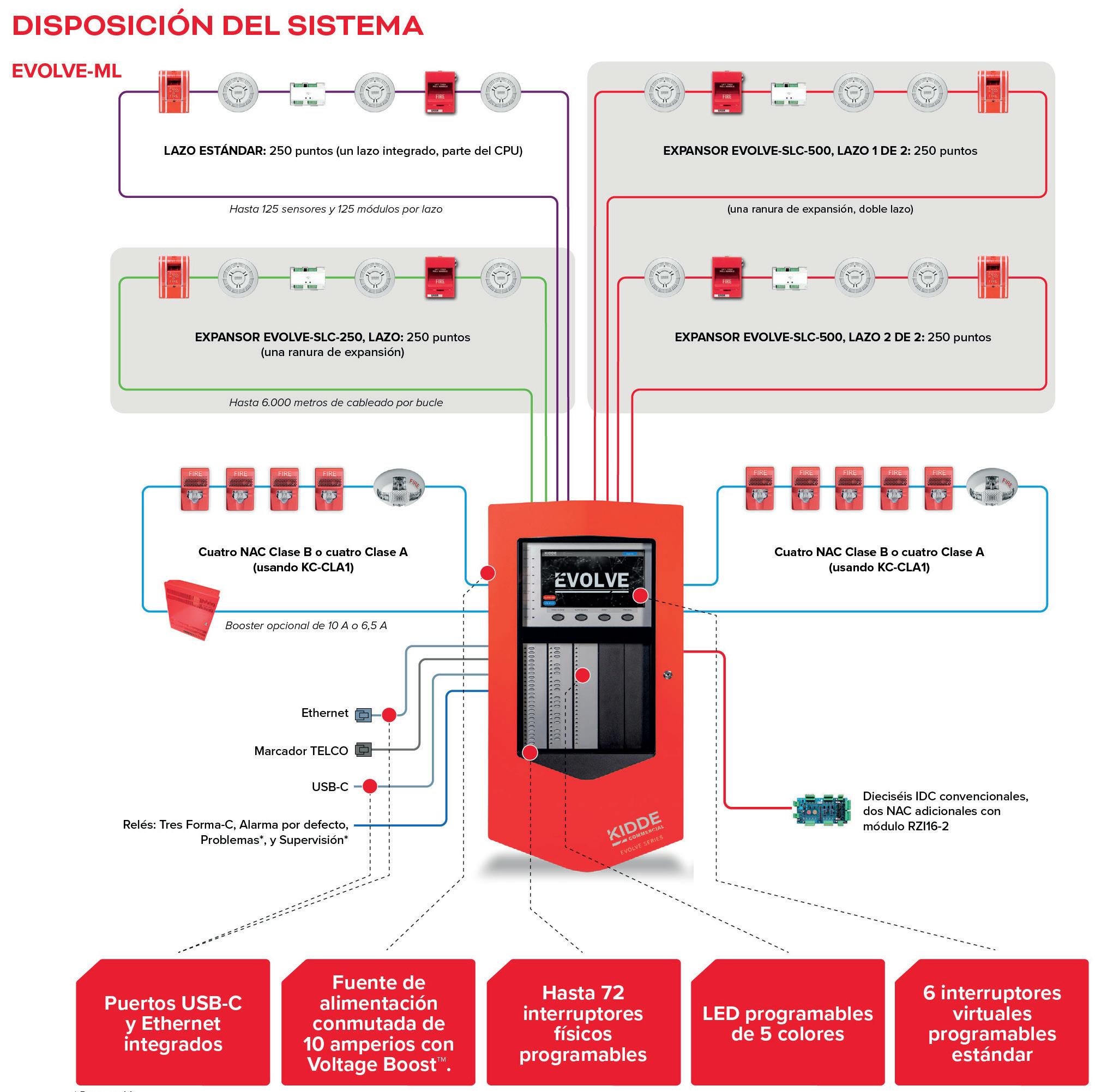

EVOLVE-ML-R
IP020EDW46
Panel de incendio hasta 1,000 dispositivos
Pantalla Dispositivos
Pantalla táctil LCD de 10”
Salidas de NAC
Capacidad de batería
Anunciadores
Auto programación
Direccionamiento electrónico
Cableado
Tarjetas de comunicación compatibles
Idioma
Compatibilidad con BMS
Color
Hasta 1,000 4 circuitos clase B (8 A en total, 2.5 A Máx por circuito) 12 VCD, hasta 18 Ah (2 Pzas NO INCLUIDAS)
N/A
Sí Sí
Hasta 6 Km (Cable calibre 16 o 18 AWG) IP / USB-C INCLUIDAS MARCACIÓN TELEFÓNICA (SA-DACT) NO INCLUIDA
Español
Sí Rojo
Tarjetas lazo
EVOLVE-SLC-500
IP020EDW49
Tarjeta de lazo doble para 500 dispositivos
Capacidad Cableado Compatibilidad
500 Dispositivos (250 Módulos / 250 Sensores)
Clase A o Clase B
Panel EVOLVE-ML-R
KC-CLA1
IP020EDW50

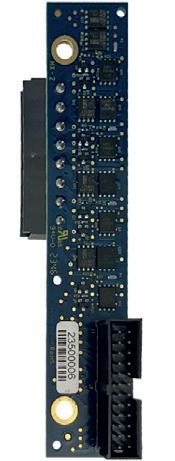

Módulo KC-CLA 1
Capacidad Cableado Compatibilidad
Cableado Clase A para circuitos de notificación (NAC)
Clase A
Panel EVOLVE-ML-R
Módulos
GSA-CT1
IP020EDW12
Módulo de supervisión de 1 contacto seco
Supervisa cualquier contacto seco NA convencional para que se integren al lazo de comunicación del panel KIDDE, cuenta con una entrada
Dispositivos: Contactos magnéticos, botones de emergencia, detectores convencionales, foto beam, detector de aspiración temprana y contactos seco NA
GSA-CC1
IP020EDW10
Módulo de control de sirenas
Controla y zonifica dispositivos de notificación audible o visual
Dispositivos: Sirenas, estrobos, sirenas con estrobo y speakers
GSA-CT2
IP020EDW19-15
Módulo de supervisión de 2 contactos secos
Supervisa cualquier contacto seco NA convencional para que se integren al lazo de comunicación del panel KIDDE, cuenta con dos entradas
Dispositivos: Contactos magnéticos, botones de emergencia, detectores convencionales, foto beam, detector de aspiración temprana y contactos seco NA
GSA-CC1S
IP020EDW47
Módulo de control de sirenas sincronizado
Controla y zonifica dispositivos de notificación audible o visual con capacidad de sincronización
Dispositivos: Sirenas, estrobos, sirenas con estrobo y speakers
GSA-IM2
IP020EDW09
Módulo aislador de cortos
Aísla cortos circuitos en el lazo para evitar un daño en la tarjeta principal del panel
Inicio de lazo o por piso
Compatible con VS y Evolve

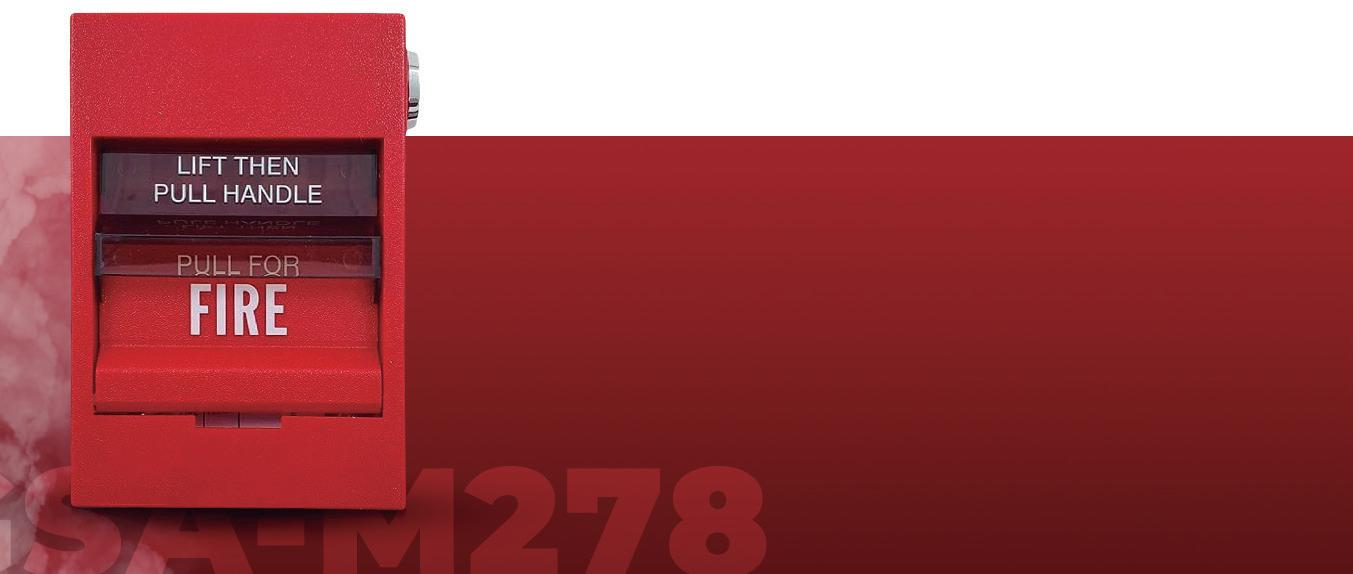

GSA-M278
ID020EDW07
Estación manual
• Componente muy visible del sistema de detección e incendio
• Permite comunicar rápida y fácilmente la presencia de fuego
• Envía una señal al panel de control de inmediato
Dispositivos: Integración directa al lazo principal del panel KIDDE
GSA-CR
IP020EDW11
Módulo de relevador
Salida de contacto seco NC o NA, controla dispositivos externos al sistema de incendio
Dispositivos: Salidas de emergencia, detener funcionamiento de elevadores análogos, apagar, prender luces y bombas de agua
Compatible con VS y Evolve
ISV52EDW01 EOL47PK7
RESISTENCIA DE FIN DE LÍNEA
Resistencia de fin de línea de 4.7 KOhms (Paquete de 7)
Dispositivos: Sistemas analógicos direccionables, módulos I/O
Compatible con VS y Evolve Compatible con VS y Evolve
Anunciadores
K-RLCD-C-SP
IP020EDW06
Anunciador remoto con LCD
• Pantalla LCD
• Permite el monitoreo del sistema en tiempo real
• Permite silenciar señales
• Permite el reinicio del panel en caso de alarma
K-RLED-C-SP
IP020EDW07-14
Anunciador remoto con LEDs
• Pantalla LED
• Permite identificar una alarma en específico de un punto, zona o correlación del panel
• Permite silenciar señales
• Permite el reinicio del panel en caso de alarma
Sensores
KI-OSD
ID020EDW38
Sensor óptico de humo
• Cobertura de detección de 81 metros cuadrados (Instalados a 3 metros de altura)
• Detector de humo óptico
• Cuenta con una cámara óptica para la detección de humo
KI-HFD
ID020EDW18
Sensor de temperatura fija
• Cobertura de detección de 81 metros cuadrados (Instalados a 3 metros de altura)
• Detector de temperatura fija
• Entra en periodo de alarma cuando la temperatura sobrepasa los 57 °C
KI-HRD
ID020EDW17
Sensor de temperatura incremental
• Cobertura de detección de 81 metros cuadrados (Instalados a 3 metros de altura)
• Detector: Temperatura incremental
• Entra en periodo de alarma cuando la temperatura incrementa 8 °C en menos de un minuto
KI-OSHD
ID020EDW39
Sensor de humo óptico y temperatura fija
• Cobertura de detección de 81 metros cuadrados (Instalados a 3 metros de altura)
• Detector de humo óptico y temperatura
• Cuenta con una cámara óptica para la detección de humo, así como un sensor de temperatura fija que detecta el calor
Bases para detectores
KI-OSHCD
ID020EDW40
Sensor de humo óptico, temperatura fija y monóxido de carbono
• Cobertura de detección de 81 metros cuadrados (Instalados a 3 metros de altura)
• Detector de humo óptico y temperatura
• Cuenta con una cámara óptica para la detección de humo, así como un sensor de temperatura fija que detecta el calor y sensor de monóxido de carbono
KI-SB
ID020EDW21

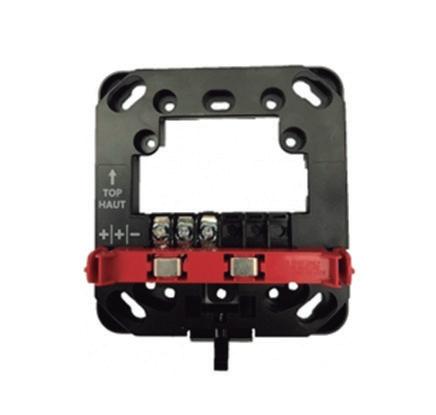

Base estándar
• Base sencilla para conexión de detectores
ID020EDW23 KI-RB
Base con relevador
• Base para conexión de detectores
• Cuenta con relevador interno
• Para activar controles de acceso, elevadores, etc.
KI-ABST
ID020EDW22
Base con zumbador
• Base para conexión de detectores
• Zumbador interno para alarma local
• Para uso en habitaciones de hotel

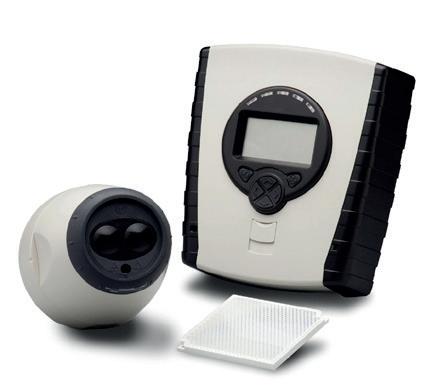

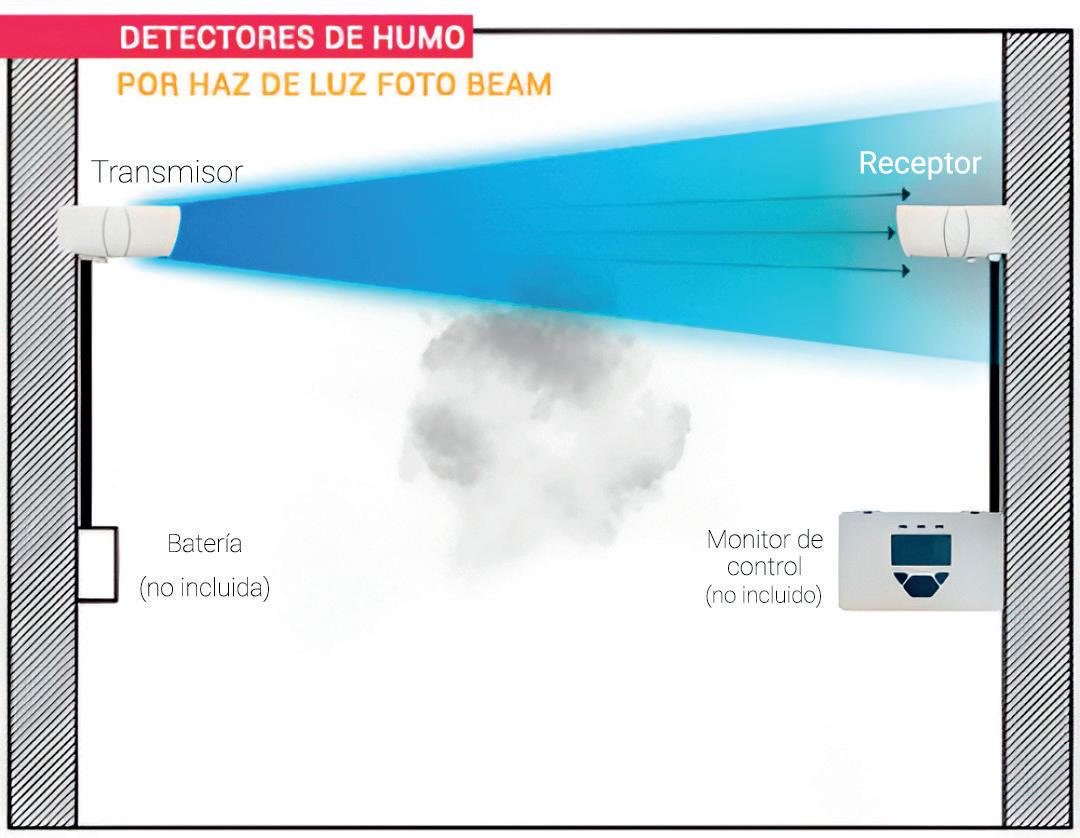

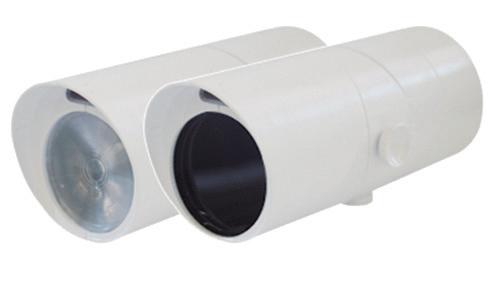

Detector tipo fotobeam
AM422EDW01

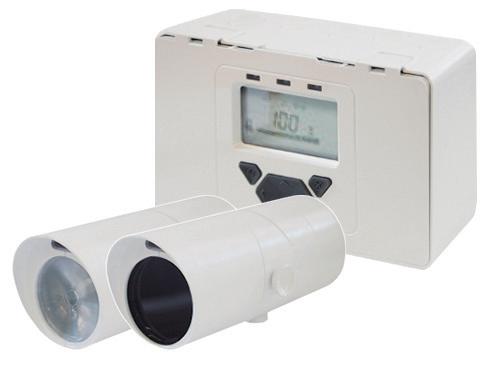

Detector tipo fotobeam con monitor
• Distancia de cobertura lateral: 9 m
• Distancia de cobertura frontal: 8 - 50 m
• Detector convencional
• Incluye monitor de control
• Requiere módulo GSA-CT1 ó GSA-CT2
• Requiere alimentación en transmisor
• Puede integrar otro emisor y receptor EC5000X
• Para alcazar 100 m de distancia frontal requiere (5000-004)
EC5000R EC5000X
ID020EDW43
Detector tipo fotobeam adicional
• Distancia de cobertura lateral: 9 m
• Distancia de cobertura frontal: 8 - 50 m
• Detector convencional
• Requiere alimentación en transmisor
• Requiere monitor EC5000R
• Para alcazar 100 m de distancia frontal requiere (5000-004)
KC3000-103 5000-004
ID020EDW25
Detector tipo fotobeam con monitor
• Distancia de cobertura lateral: 9 m
• Distancia de cobertura frontal: 5 - 120 m
• Detector convencional
• Incluye monitor de control
• Requiere módulo GSA-CT1 o GSA-CT2
• Requiere alimentación en transmisor y receptor
• Puede integrar otro emisor y receptor KC3000-016
Detector tipo fotobeam adicional KC3000-016
ID020EDW26
• Distancia de cobertura lateral: 9 m
• Distancia de cobertura frontal: 5 - 120 m
• Requiere alimentación en transmisor y receptor
• Requiere KC300-103
• Detector convencional
IS161EDW01
Kit de prismas para extensión de alcance de detectores EC5000
• 3 Prismas reflectores para distancias frontales de 51 a 100 m
• Compatible con EC5000X y EC5000R

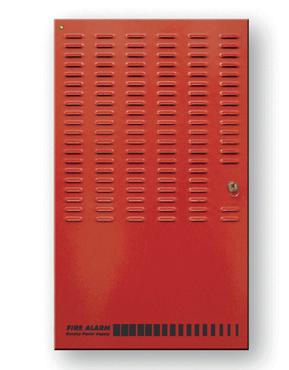

Energía
Fuente de alimentación
• Fuente de poder remota
• Fuente de poder supervisada de 6.5 A
• Cuenta con 4 salidas de NAC
• 3 Modos de operación
• Requiere 2 baterías de 12 VCD
CCE20EDW05

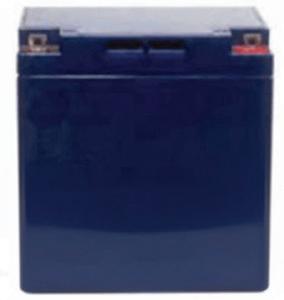

Batería de respaldo 7.2 Ah
•Batería de respaldo Kidde
• Batería recargable de 12 VCD, 7.2 Ah
• No derramable
• De bajo mantenimiento
• Alta densidad de carga
APS10A
CCE20EDW03
Fuente de alimentación
• Fuente de poder remota
• Fuente de poder supervisada de 10 A
• Cuenta con 4 salidas de NAC
• 3 Modos de operación
• Requiere 2 baterías de 12 VCD
Batería de respaldo 18 Ah
• Batería de respaldo Kidde
• Batería recargable de 12 VCD, 11 Ah
• No derramable
• De bajo mantenimiento
• Alta densidad de carga
Dispositivos de notificación
BPS10A
CCE20EDW04
Fuente de alimentación
• Fuente de alimentación remota y supervisada de 10 A / 24 VCD
• 4 salidas NAC Clase B (convertibles a 2 Clase A)
• Modos de salida configurables: continuo, temporal o sincronizado
• Compatible con sistemas de notificación y control de acceso
• Protección contra sobrecorriente y diagnóstico mediante LEDs
• Espacio para 2 baterías de 12 VCD (10 Ah)
IS020EDW06-14 IS020EDW45
Batería de respaldo 17 A
• Batería recargable de 12 VCD a 17 A
• No derramable
• De bajo mantenimiento
• Alta densidad de carga

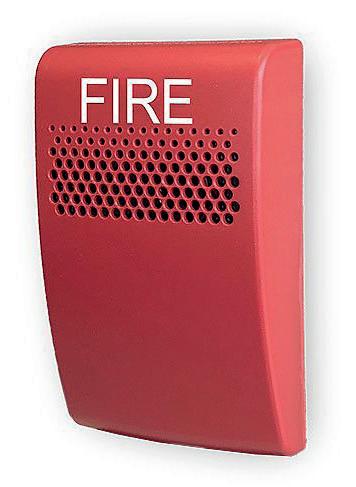

• Uso interior
• Color Rojo
• Voltaje de operación de 16 a 33 VCD
• Consumo de corriente de 29 mA
• Salida de sonido Máximo 85 dBA
CCE20EDW01 IS020EDW11

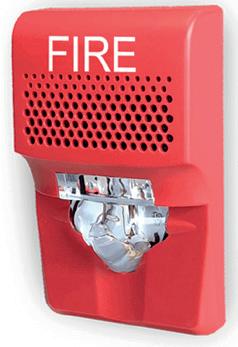

• Uso interior
• Color Rojo
• Voltaje de operación de 16 a 33 VCD
• Multicandela (15, 30 ó 75)
• Consumo de corriente de 32 mA
• Velocidad de destello: 1 destello por segundo

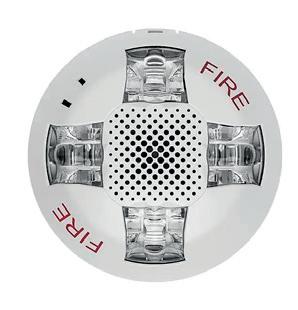

Sirena con estrobo LED para techo
• Multicandela (15, 30, 75 ó 115)
• Uso interior
• Color Blanco
• Voltaje de operación de 16 a 33 VCD
• Consumo de corriente de 75 mA
• Incluye placa de montaje
Compatibilidad con modelos VS y Evolve
Batería de respaldo 40 Ah
• Batería de respaldo Kidde
• Batería recargable de 12 VCD, 40 Ah
• No derramable
CCE20EDW02 IS020EDW10
• De bajo mantenimiento
• Alta densidad de carga

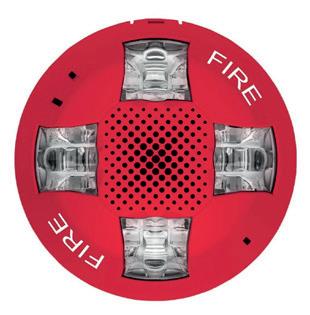

Sirena con estrobo LED para techo
• Multicandela (15, 30, 75 ó 115)
• Uso interior
• Color Rojo
• Voltaje de operación de 16 a 33 VCD
• Consumo de corriente de 75 mA
• Incluye placa de montaje
Sirena
Estrobo
EG1AVWF
IS020EDW44
EG1AVRF
IS020EDW07
GCSVRF
IS020EDW13
Sirena con estrobo LED de pared Sirena con estrobo LED de pared Altavoz para sistemas de voceo
• Multicandela (15, 30, ó 75)
• Uso interior
• Color Blanco
• Voltaje de operación de 16 a 33 VCD
• Consumo de corriente de 55 mA
• Multicandela (15, 30, ó 75)
• Uso interior
• Color Rojo
• Voltaje de operación de 16 a 33 VCD
• Consumo de corriente de 55 mA
EGCVWF
IS020EDW46
Luz estroboscópica de techo
• Multicandela (15, 30, 75 ó 115)
• Uso interior
• Color Blanco
• Uso interior
• Voltaje de operación de 16 a 33 VCD
• Consumo de corriente de 45 mA
• Incluye placa de montaje
Sistema de voceo
• Multicandela (15, 30, 75 ó 110)
• Uso interior
• Color Rojo
• Voltaje de operación en estrobo: 16 a 33 VCD
• Voltaje de operación en bocina: 25/70 Vrms
• Consumo de corriente de 45 mA
• Requiere panel de audio (ANS25MDR2 / ANS50MDR2)
• Requiere placa de montaje (GRSW-10)
EG4SVRF
AM731EDW01
Altavoz para sistemas de voceo para pared
• Multicandela (15, 30, 75 ó 110)
• Uso interior
• Color Rojo
• Voltaje de operación en estrobo: 16 a 33 VCD
• Voltaje de operación en bocina: 25/70 Vrms
• Consumo de corriente de 36 mA
• Requiere panel de audio (ANS25MDR2 / ANS50MDR2)
• Requiere placa de montaje GRSW-10 (Incluido)
GRSW-10
IS731EDW02
Placa de montaje para altavoces
• Paquete de 10 placas
• Para instalarse en cajas de 2 x 2 pulgadas
• Compatible con altavoz EG4SVRF, GCSVRF
ANS25MDR2
IP020EDW33
Panel de audio notificación para sistemas de incendios
• Sistema de voceo
• Potencia de salida 25 W
• Uso interior
• Color Rojo
• Voltaje de entrada 120 VAC 60 Hz
• Consumo de corriente de 1 A en estado de alarma
• Requiere 2 baterías de 12 VCD (7 -18 Ah)
ANS50MDR2
IP020EDW36
Panel de audio notificación para sistemas de incendios
• Sistema de voceo
• Potencia de salida 50 W
• Uso interior
• Color Rojo
• Voltaje de entrada 120 VAC 60 Hz
• Consumo de corriente de 1 A en estado de alarma
• Requiere 2 baterías de 12 VCD (7 -18 Ah)
