Botones Push
Temperatura de Trabajo Montaje
Ambiente de instalación
Activación
Contacto
Dimensiones (L-W-H) (mm)
AX-B130 Tipo hongo
CCA40AXC17
-20°C a +55 °C Pared
Interior Push
COM/NO/NC 115 x 70 x 45

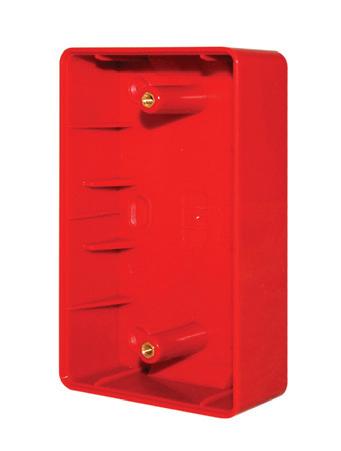

Cajas de Montaje

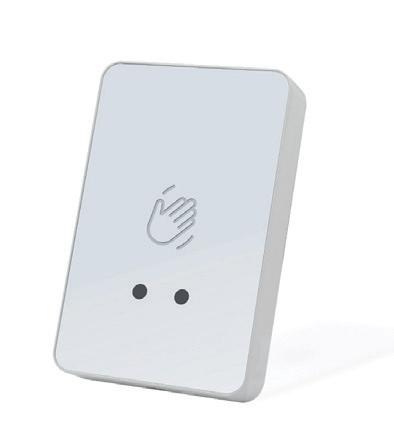

AX-PBOX
CCA41AXC03
Caja para botón
Material Montaje Resistencia
Dimensiones (L-W-H) (mm)
Plástico Pared
CCA40AXC10 Tipo hongo
+10 ºC a +55 °C Pared
Interior Push
COM/NO 115 x 70 x 25
Botón de paro de emergencia.
-25 °C a +55 °C Pared
Interior
Push/Emergencia
COM/NO/NC 115 x 70 x 38

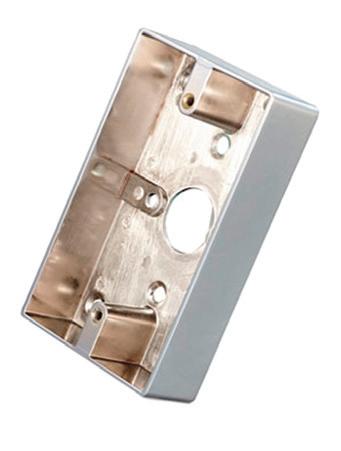

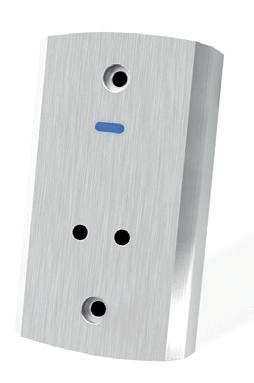

AX-PBOX70114
CCA41AXC02
Caja para botón
Material Montaje Resistencia
Dimensiones (L-W-H) (mm)
Aleación de zinc Pared Interior

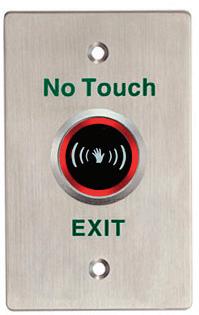

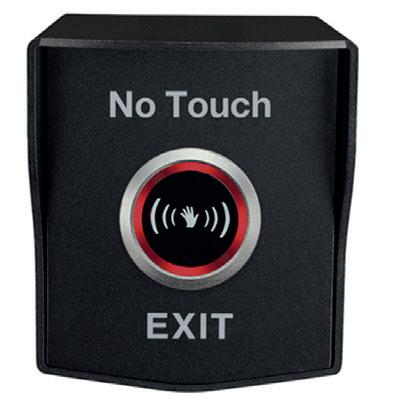

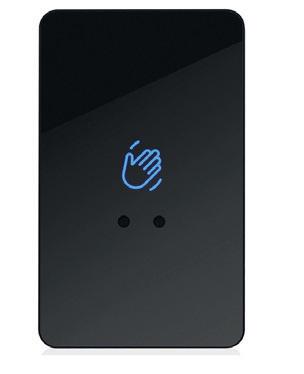

Cajas de montaje compatibles con los siguientes botones: AX-K40, AX-B70R, AX-TOUCH1, AX-TOUCH2 y AX-TOUCH4RM. (págs. 152 - 153)
Controles y Receptores

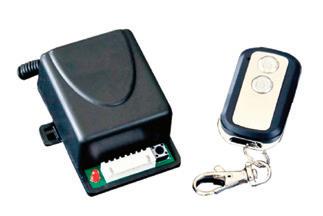

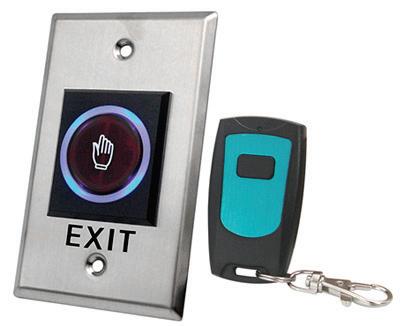

AX-REC10
CCA80AXC01
Receptor inalámbrico con control remoto
Alimentación
Salida de Contacto
Frecuencia
Alcance
Dimensiones (L-W-H) ( mm)
12/24 V CD / 12 mA
COM/NO/NC
433.92 MHz (29 controles)
50 metros campo abierto
60 x 42 x 28
Con salida para sirena (ON/OFF)
AX-REC12
CCA81AXC02
Receptor inalámbrico con control remoto, estado ON/OFF 12/24 V CD / 12 mA
COM/NO/NC
433.92 MHz (29 controles)
50 metros campo abierto
60 x 42 x 28

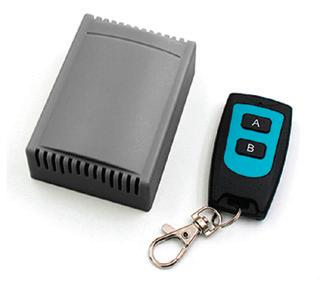

AX-REC20
CCA81AXC03
Receptor inalámbrico con control remoto de 2 botones y 2 salidas de relay 12/24 V CD / 12 mA
2COM/2NO/2NC
433.92 MHz (29 controles)
30 metros campo abierto
75 x 54 x 30
Aleación de Zinc Zn
Plástico PVC
Controles Remotos
AX-TRANS10
CCA80AXC01
Control con 2 botones puede generar la activación en una distancia de hasta 50 m.
Alimentación
Consumo corriente Frecuencia Alcance Dimensiones (L-W-H) (mm)
Relevadores
Batería LR27A 12 V
480 mA
433.92 MHz
50 metros campo abierto 60 x 42 x 28

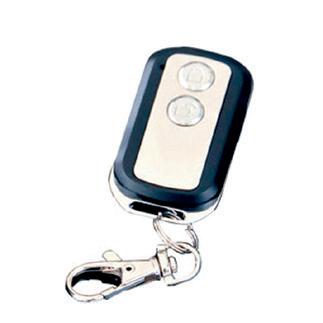

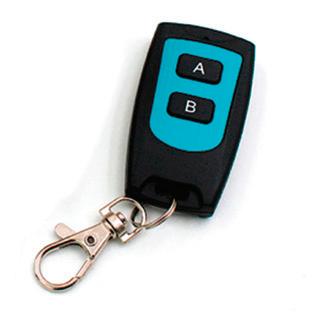

AX-RM20
CCA80AXC02
Control con 2 botones puede generar la activación en una distancia de hasta 50 m.
Batería CR2016 3 V
210 mA
433.92 MHz
50 metros campo abierto 57 x 32 x 11

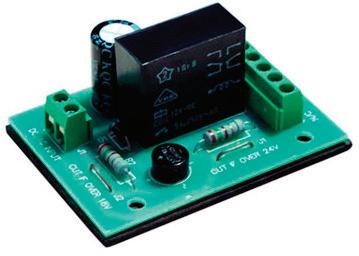

AX-RELAY5
CCA30AXC04
Alimentación
Salida de Voltaje Contacto
Temperatura de trabajo
Dimensiones (L-W-H) (mm)

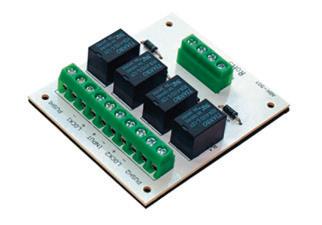

Esclusamiento
AX-RELAY6
CCA30AXC02
Módulo relevador multiproposito Módulo relevador tipo C de doble salida
12 V CD N/A
COM/NO/NC -20 °C a +70 °C 35 x 34 x 22

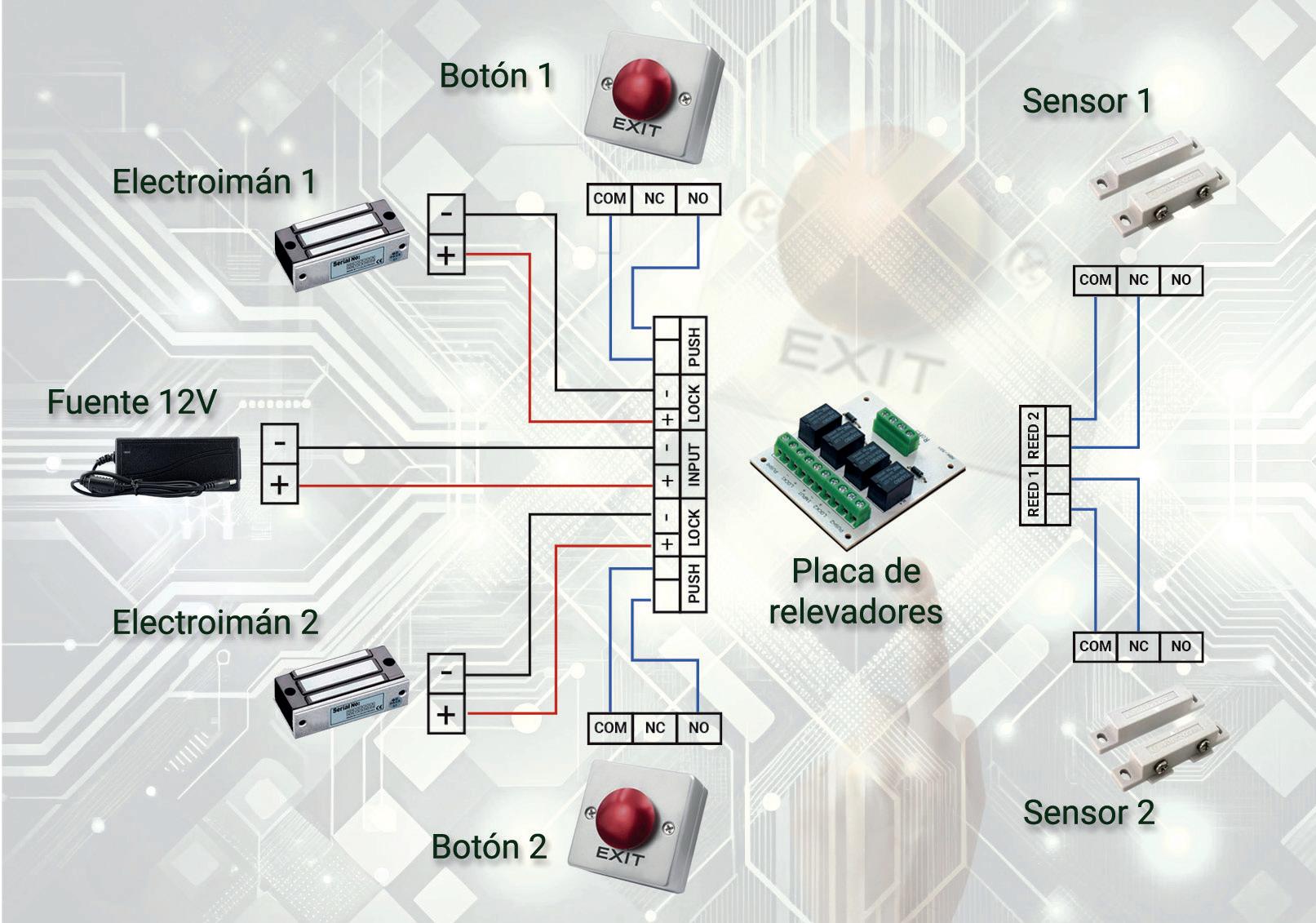

El esclusamiento es un sistema de seguridad que utiliza dos puertas interconectadas para garantizar un control de acceso más estricto Su principio de funcionamiento es simple pero altamente efectivo: si una puerta está abierta, la otra permanece bloqueada, impidiendo que ambas puedan abrirse al mismo tiempo. Este tipo de solución es ampliamente utilizado en zonas de alta seguridad, como laboratorios, centros de datos, cárceles, oficinas corporativas y bancos.
8-30 VCA / 45 mA o 11-30 V CD /5 A N/A
2COM/2NO/2NC -20 °C a +70 °C 67 x 50 x 30
AX-INTERLOCK32
CCA30AXC03
Módulo de esclusamiento, acepta pulsos secos para la apertura de 2 puertas.
12/24 V CD / 5 A N/A
COM/NO/NC -20 °C a +70 °C 69 x 60 x 15
Para cerraduras eléctricas en modo Fail-Safe
Módulo de esclusamiento
Controles remotos compatibles con AX-REC10 y AX-REC12 (pág. 152)
Fail-Safe: Abierto en caso de falla eléctrica
Fail-Secure: Cerrado en caso de falla eléctrica
El dispositivo requiere energía para permanecer cerrado; si ocurre un corte de energía, la cerradura se desbloquea automáticamente, permitiendo la salida o entrada.

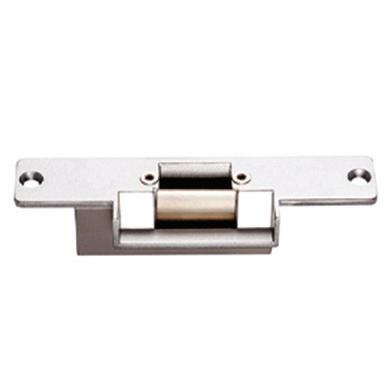

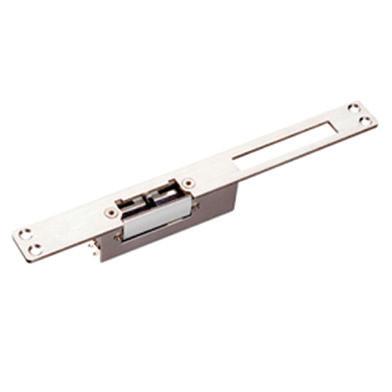

Contrachapas
Fail-Secure
AX-ES220NO
CE300ACX01
Contrachapa FAIL-SECURE versión estándar.
Fuerza de sujeción
Temperatura de Trabajo Alimentación
Corriente
Dimensiones (L-W-H) (mm)
Fail-Secure
El dispositivo requiere energía para abrirse; si ocurre un corte de energía, la cerradura permanece bloqueada, garantizando la seguridad del acceso.
AX-ES230NO
CE300ACX03
Contrachapa FAIL-SECURE para chapa de seguridad.
Fuerza de sujeción
Temperatura de Trabajo Alimentación
Corriente
Dimensiones (L-W-H) (mm)
Instalar en diodo FR107
Instalar en diodo FR107
Cerraduras
Ambiente de instalación
AX-LOCKL
CCM51AXC03

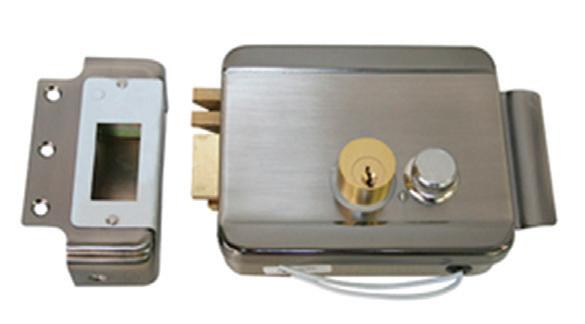

Cerradura electromecánica orientación izquierda.
Material Alimentación
Consumo de Corriente
Tiempo de Apertura
Ambiente de instalación
Dimensiones (L-W-H) (mm)
Hierro
9 a 12 VCA / V CD
1.5 a 3 Ampers.
1 Segundo
Interior
126 x 102 x 34.5
Instalar en diodo FR107
Instalar en diodo FR107 Proteger con diodo FR107
AX-LOCKR
CCM51AXC02
Cerradura electromecánica orientación derecha.
Hierro
9 a 12 VCA / V CD
1.5 a 3 Ampers.
1 Segundo
Interior
126 x 102 x 34.5
Ambiente de instalación
x 25 x 31 Interior

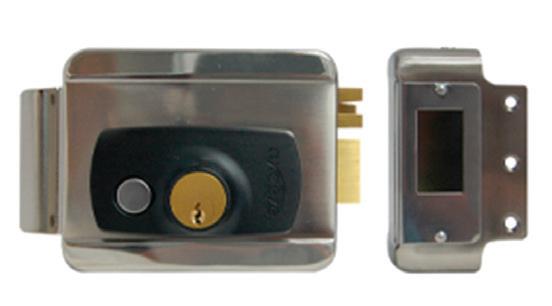

AX-SLOCK
CCM51AXC04
Cerradura eléctrica de sobreponer para puertas derechas y para puertas con apertura interna.
Hierro
9 a 12 V CD
1.5 a 3 Ampers.
1 Segundo
Interior
130 x 105 x 39
Se recomienda instalar un diodo rectificador FR107

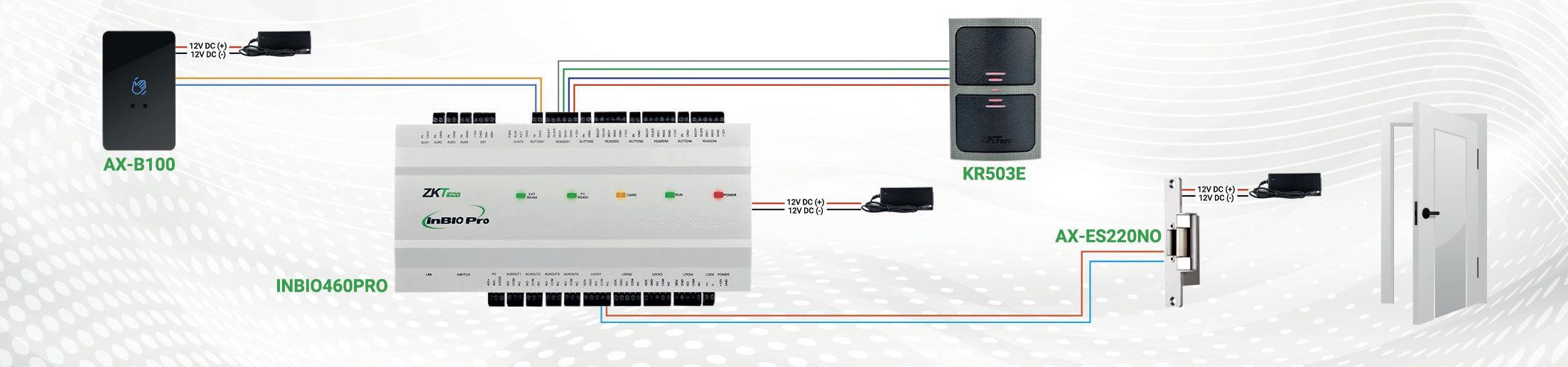

Diagrama de conexión de salida sin contacto con contrachapa

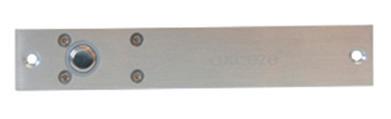

Pistones

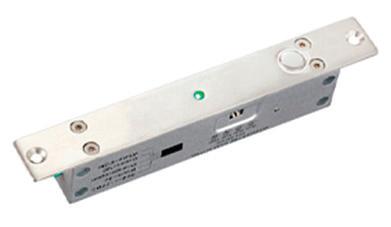

AX-E200SOTO
CE200AXC02

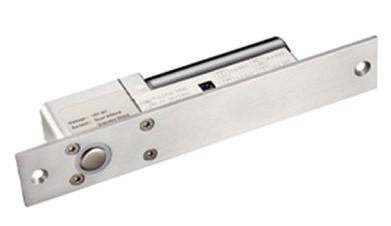

Cerradura tipo pistón.
Fuerza de sujeción
Alimentación
Contacto
Tiempo de Apertura
Indicador LED
Dimensiones (L-W-H) (mm)
Ambiente de instalación
800 kg.
12/24 V CD / 900 mA
COM/NO/NC
3, 6, 9 segundos
N/A
205 x 35 x 41
Interior
Brackets para pistón

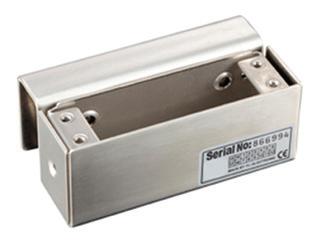

AX-E050-UC
CE205AXC03
Bracket para pistón tipo “U” solo para puertas de cristal.
Compatible con pistones:
-AX-E200SOTO -AX-E120LSOT
AX-E120LSOT
CE200AXC05
Cerradura tipo pistón.
800 kg.
12 V CD / 1 A
COM/NO/NC
3, 6, 9 segundos
SÍ
205 x 35 x 41
Interior
AX-E050L
CE200AXC03
Cerradura tipo pistón.
1,000 kg.
12/24 V CD / 960 mA
COM/NO
3, 6, 9 segundos
SÍ
192 x 25 x 37
Interior
AX-E100-B
CE201AXC01

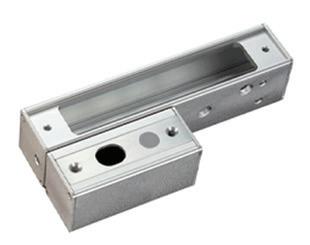

Bracket para pistón serie E100 y E200.
Compatible con pistones:
-AX-E200SOTO -AX-E120LSOT

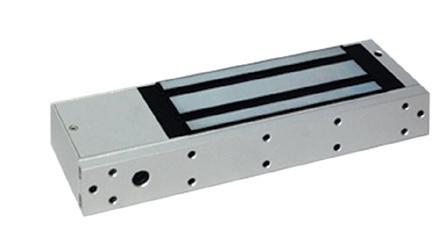

Electroimanes y accesorios

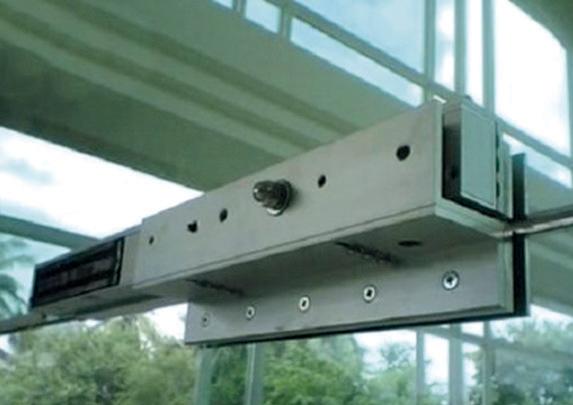

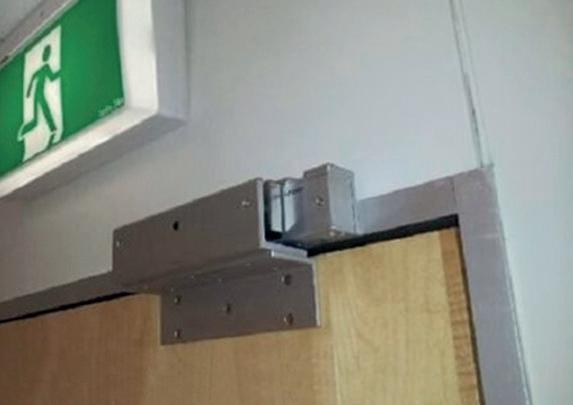

Instalación Bracket L Instalación Bracket ZL Instalación Bracket L Instalación Bracket UL
Cuando el marco de la puerta es demasiado grueso, se necesita la intalación de un bracket L.
Electroimán de
Para la puerta de apertura interior se necesita un bracket ZL.
Cuando el grosor del marco de la puerta es inferior a 42 mm, se necesita un bracket L. Para la puerta de vidrio sin marco se necesita un bracket UL.

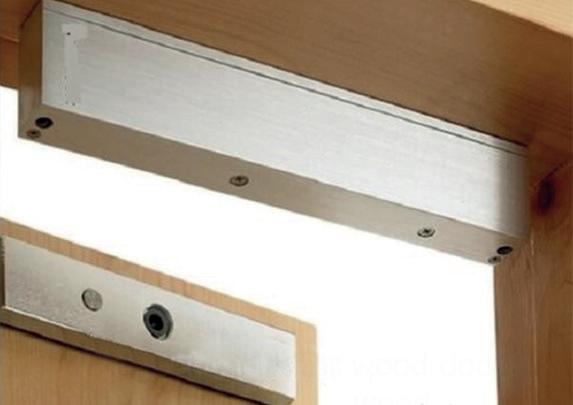

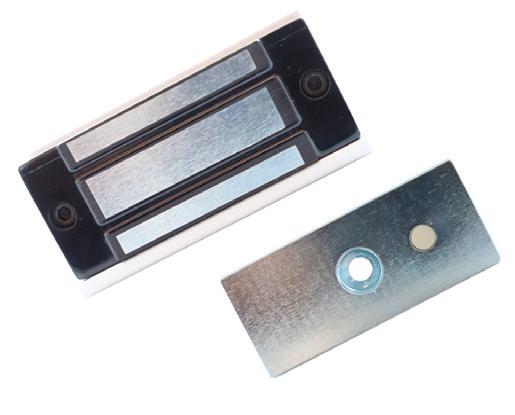

AX-M120
CE130AXC09
Chapa magnética fabricada en aluminio reforzado para ser utilizada con controles de acceso.
Fácil de instalar tanto en puertas de madera y metálicas.
LED de estado Activo / Reposo
Contacto
Fuerza de sujeción Alimentación
Instalación
Dimensiones (L-W-H) (mm) N/A
12 V CD / 240 mA
Interior
80 x 39.5 x 24.5
Su diseño compacto lo hace ideal para instalaciones con espacio reducido.
Electroimán de
Electroimanes de

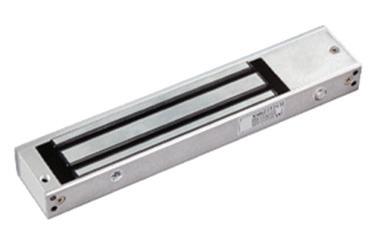

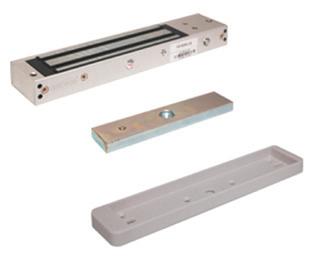

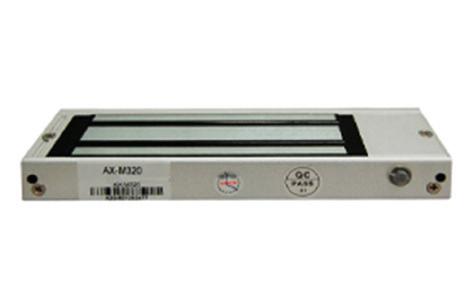

AX-M320
CE120AXC02
Electroimán con LED, está fabricada en aluminio reforzado para ser aplicado a controles de acceso.
LED de estado Activo / Reposo Contacto
Fuerza de sujeción
Alimentación Instalación
Dimensiones (L-W-H) (mm)
AX-M320-U
CE125AXC03

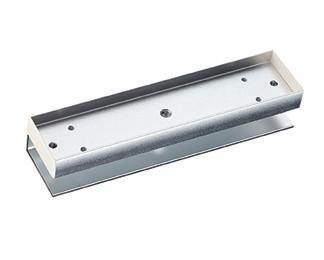

Bracket “U” para puerta de cristal.
N/A
N/A
158 kg. 12 V CD / 300 mA o 24 V CD / 150 mA
Interior 80 x 39.5 x 24.5
Brackets compatibles con la serie M320
LED de estado Activo / Reposo
Contacto
Fuerza de sujeción
Alimentación
Instalación
Dimensiones (L-W-H) (mm)
LED de estado Activo / Reposo
Contacto
Fuerza de sujeción
Alimentación Instalación
Dimensiones (L-W-H) (mm)
AX-M620-L
CE131AXC02
Bracket “L” para puertas con marco
AX-M320-ZL
CE125AXC04
Bracket “ZL”. para puertas de metal o madera

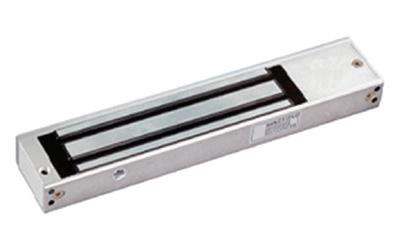

AX-M620L
CE130AXC06

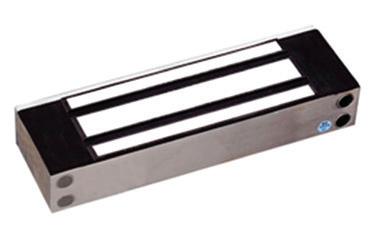

Electroimán con LED indicador de estado.
Sí COM/NO/NC 280 kg. 12 V CD / 500 mA o 24 V CD / 250 mA
Con indicador de LED
AX-M620LDS
CE130AXC05
Electroimán con LED y sensor de puerta magnético, para monitorear el estado de la puerta.
Sí
COM/NO/NC
280 kg.
12 V CD / 500 mA o 24 V CD / 250 mA
Interior
250 x 49 x 28
Con sensor de puerta
CE130AXC08
AX-M620T
Electroimán temporizado de 3, 6 y 9 seg., con LED.
Con temporizador de retardo
Bracket “ZL” para puerta de metal o madera CE133AXC04 AX-M620ZL
Brackets compatibles con la serie M620
AX-M620-U
CE135AXC02
Bracket “U” para puerta de cristal
AX-M620X2L
CE130AXC07

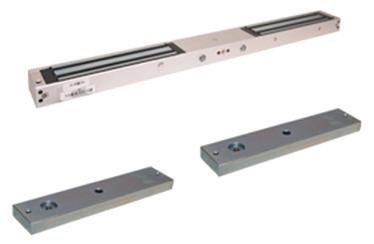

Electroimán de 600lbs doble con LED para su aplicación en puertas dobles
Sí
AX-M620-ZLC
CE133AXC03
Bracket “ZLC” para puerta de metal o madera
AX-M620-GZ
CE134AXC02
Bracket “GZ” para puerta y marco de cristal
Doble
LED de estado Activo / Reposo Contacto
Fuerza de sujeción Alimentación Instalación
Dimensiones (L-W-H) (mm)
AX-M1200
CE150AXC02
Cuenta con jumper para seleccionar el rango de voltaje de alimentación
AX-M1200WSO
CE150AXC01
Electroimán, fabricado en aluminio anodizado para montar con controles de acceso
COM/NC
kg.
V CD / 420 mA o 24 V CD / 210 mA
220 x 63 x 36
A prueba de agua, para exterior

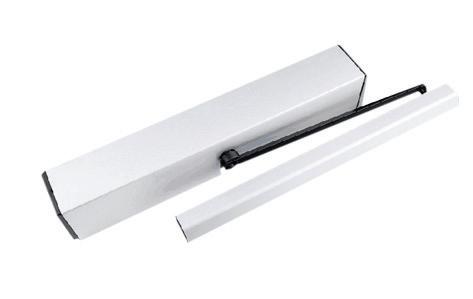

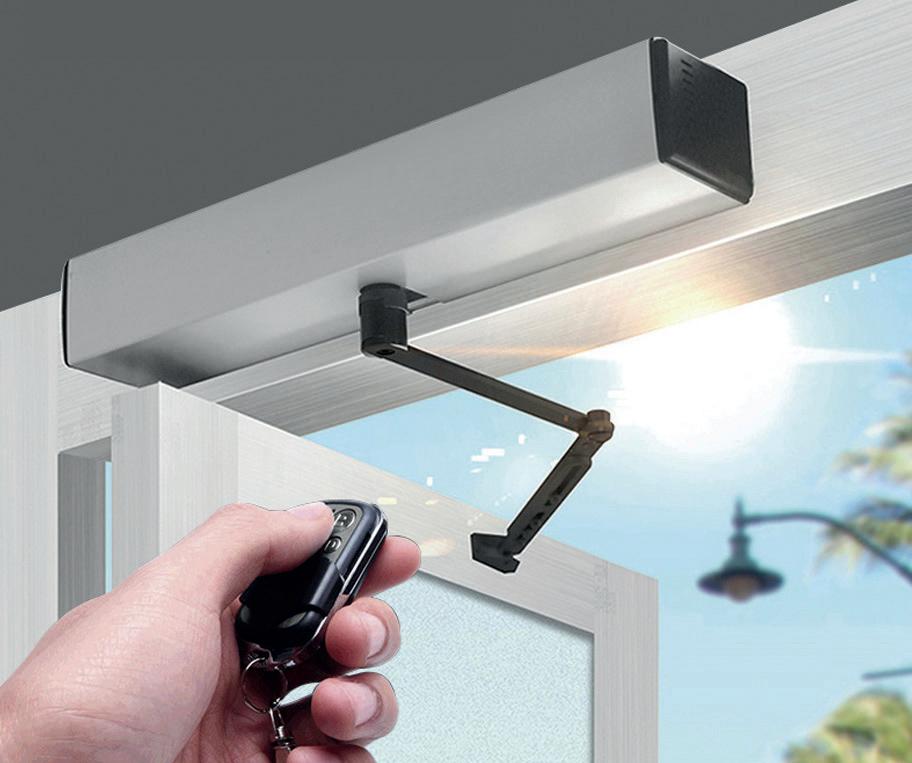

Abrepuer tas Automatico
AX-M1200-ZL
AX-M1200W-ZL
CE153AXC02
AX-PULLBAR
CCA21AXC04
Este equipo opera en interiores. Es compatible con cualquier control de acceso. En caso de pérdida de energía, la puerta puede ser liberada al ser jalada.
Salida de Voltaje
Peso
Ambiente de instalación
Tiempo de Apertura
Alimentación
Peso de la Puerta
Sentido de Apertura
Dimensiones (L-W-H) ( mm)
24 V CD
5.5 kg.
Interior
0 a 20 segundos
110 / 240 VCA
150 kg.
Hacia Dentro
475 x 81 x 98
AX-PUSHBAR
CCA21AXC03
Este equipo opera en interiores. Es compatible con cualquier control de acceso. En caso de pérdida de energía, la puerta puede ser liberada al ser empujada.
Salida de Voltaje Peso
Ambiente de instalación
Tiempo de Apertura Alimentación
Peso de la Puerta
Sentido de Apertura
Dimensiones (L-W-H) ( mm)
24 V CD 5.5 kg.
Interior
0 a 20 segundos
110/240 VCA
150 kg.
Hacia Afuera
475 x 81 x 98
Bracket “ZL”.
Bracket “ZL”.
CE153AXC01
Cierrapuer tas
Accesorios

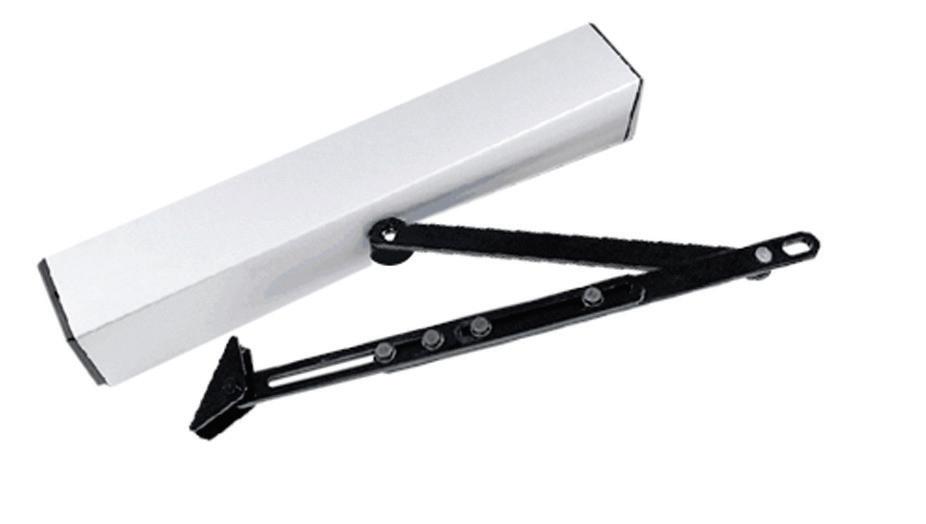

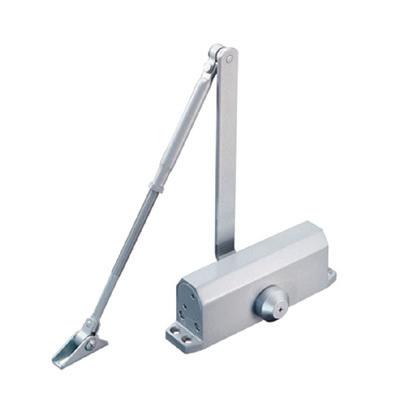

AX-DOORC80
CCA21AXC01

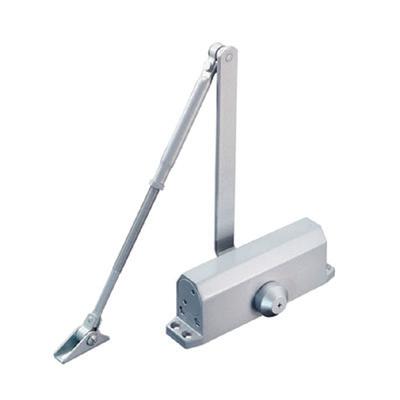

Brazo cerrador de puertas
Peso de la Puerta
Ancho de la Puerta
Ambiente de instalación
Dimensiones (L-W-H) ( mm)
60-85 kg.
1,050 mm
Interior
206 x 44.5 x 68

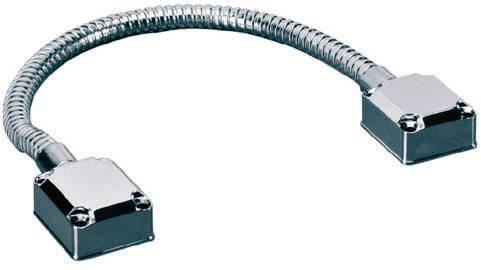

AX-LOOP20
CCA22AXC01
Pasacables metálico ideal para cablear en puertas donde no se pueden esconder los conductores.
AX-DOORC120
CCA21AXC02
Brazo cerrador de puertas
Peso de la Puerta
Ancho de la Puerta Ambiente de instalación
Dimensiones (L-W-H) ( mm)
Dimensiones (L-W-H) (mm) Peso 40 x 48 x 450 0.27 kg.
80-100 kg.
1,200 mm
Interior
226 x 44.5 x 72

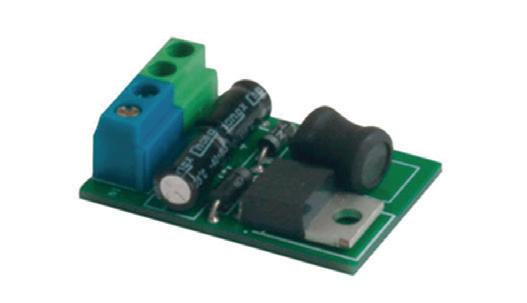

AX-RELAY8
CCA30AXC01
Regulador de voltaje
Alimentación
Salida de Voltaje Temperatura de trabajo Dimensiones (L-W-H) (mm)
12 a 28 V CD
12 V CD / 1 A -20 °C a +70 °C 40 x 27 x 12

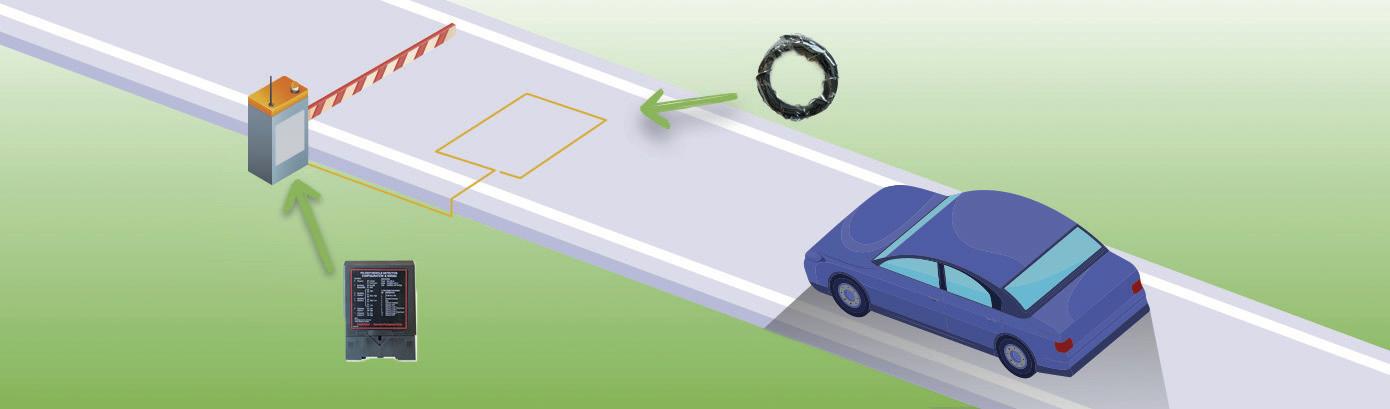

El rollo de cobre y el sensor de masa en conjunto detectan vehículos, evitando que la barrera cierre.
AXLOOP24
CCM61AXC03
Sensor de masa de doble canal
Salida de Relevador Alimentación
2COM / 2NO 110 VCA
AX-ROLLO25
CCM61AXC07
Rollo para sensor de masa, longitud de 25 m, calibre de cable 16.
