01_[index models of the modern]

01.00

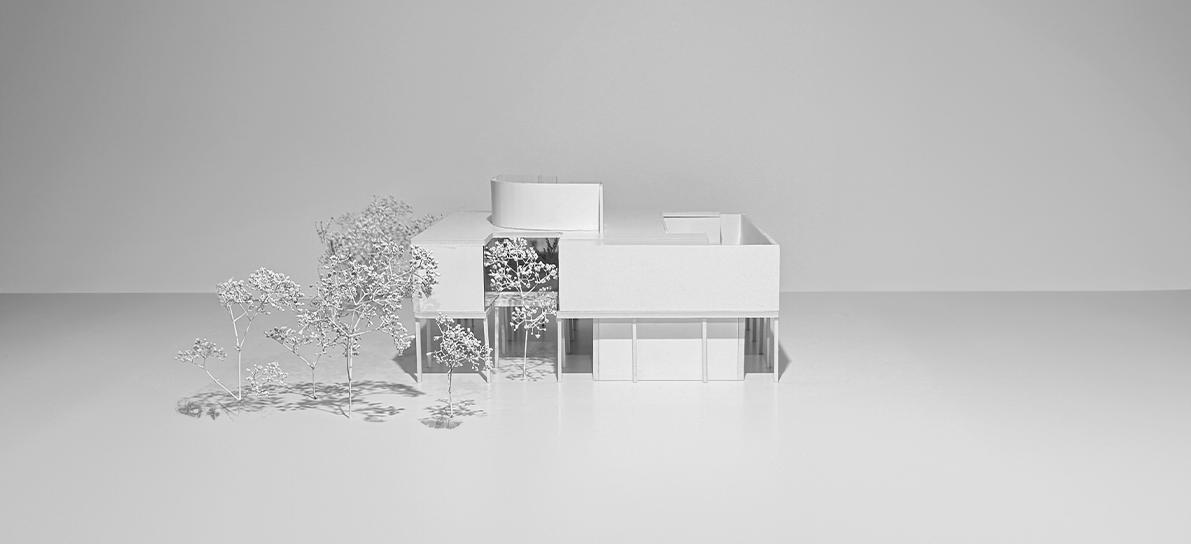

Villa Savoye,1928

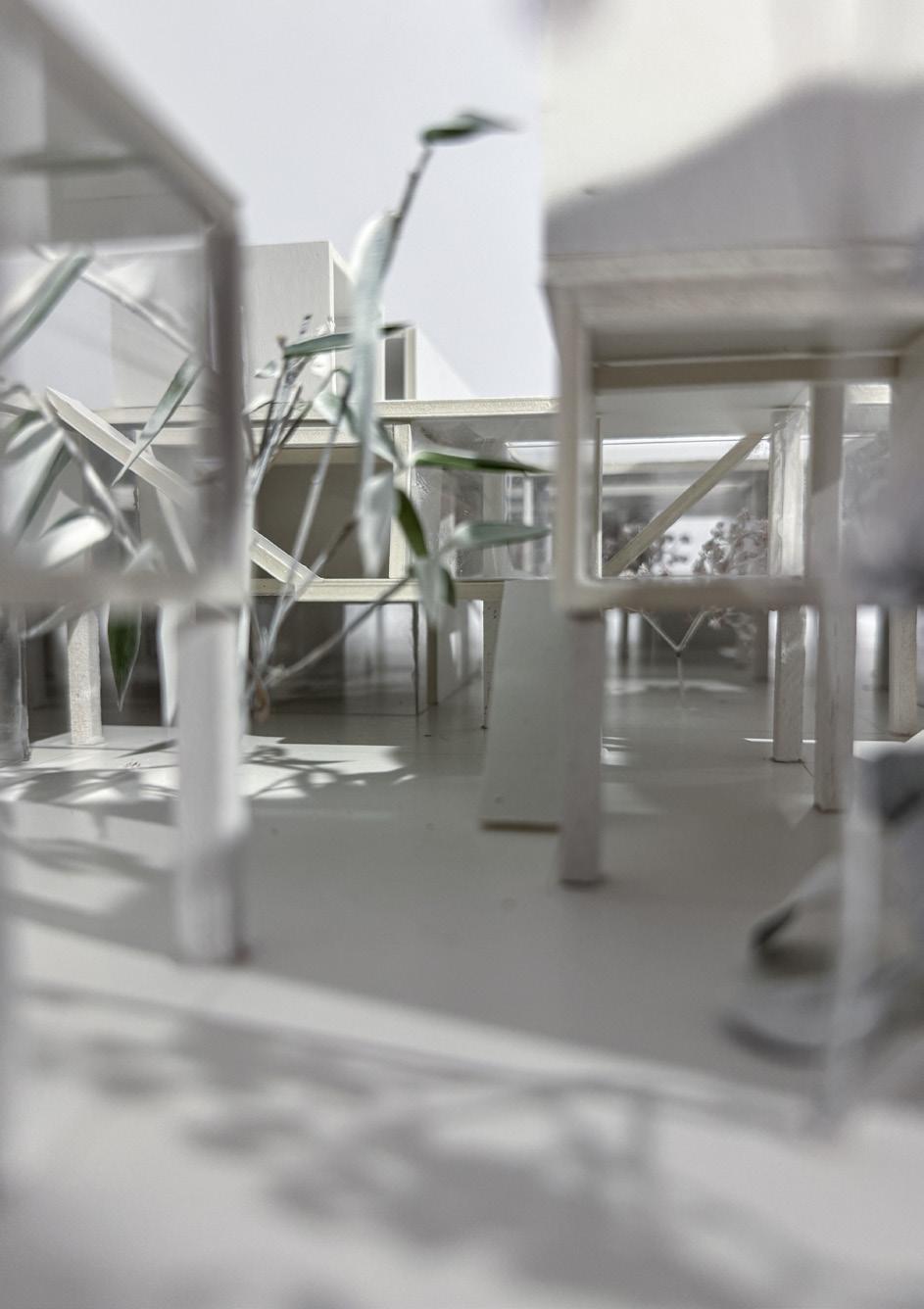

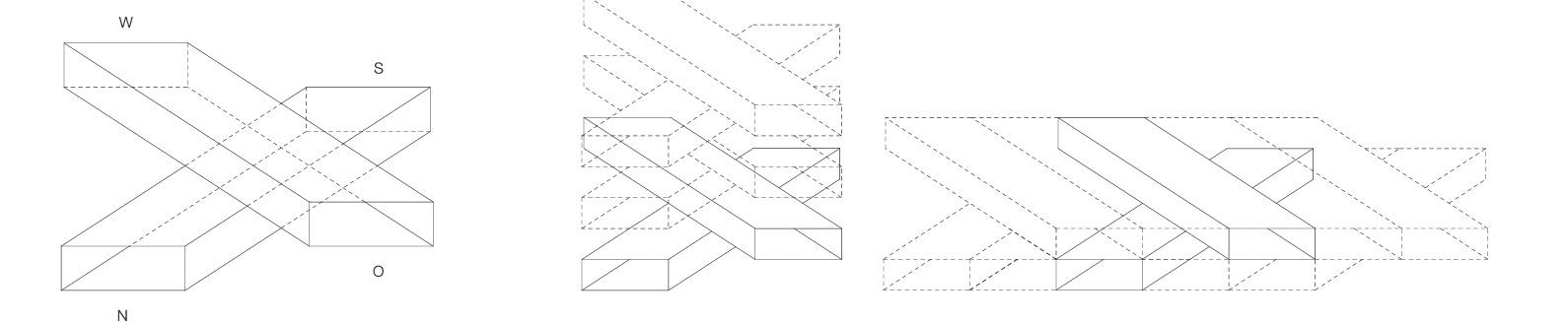

Im ersten Teil des Designkurses „analysis revised 2.0“ wurden Gebäude der frühen Moderne analysiert. Aus den Erkenntnissen der Analyse soll dann ein abstraktes Index Model entwickelt werden. Das Index Model soll die Ergebnisse der Analyse aufzeugen und das Gebäude bildlich bzw. konzeptionell darstellen.

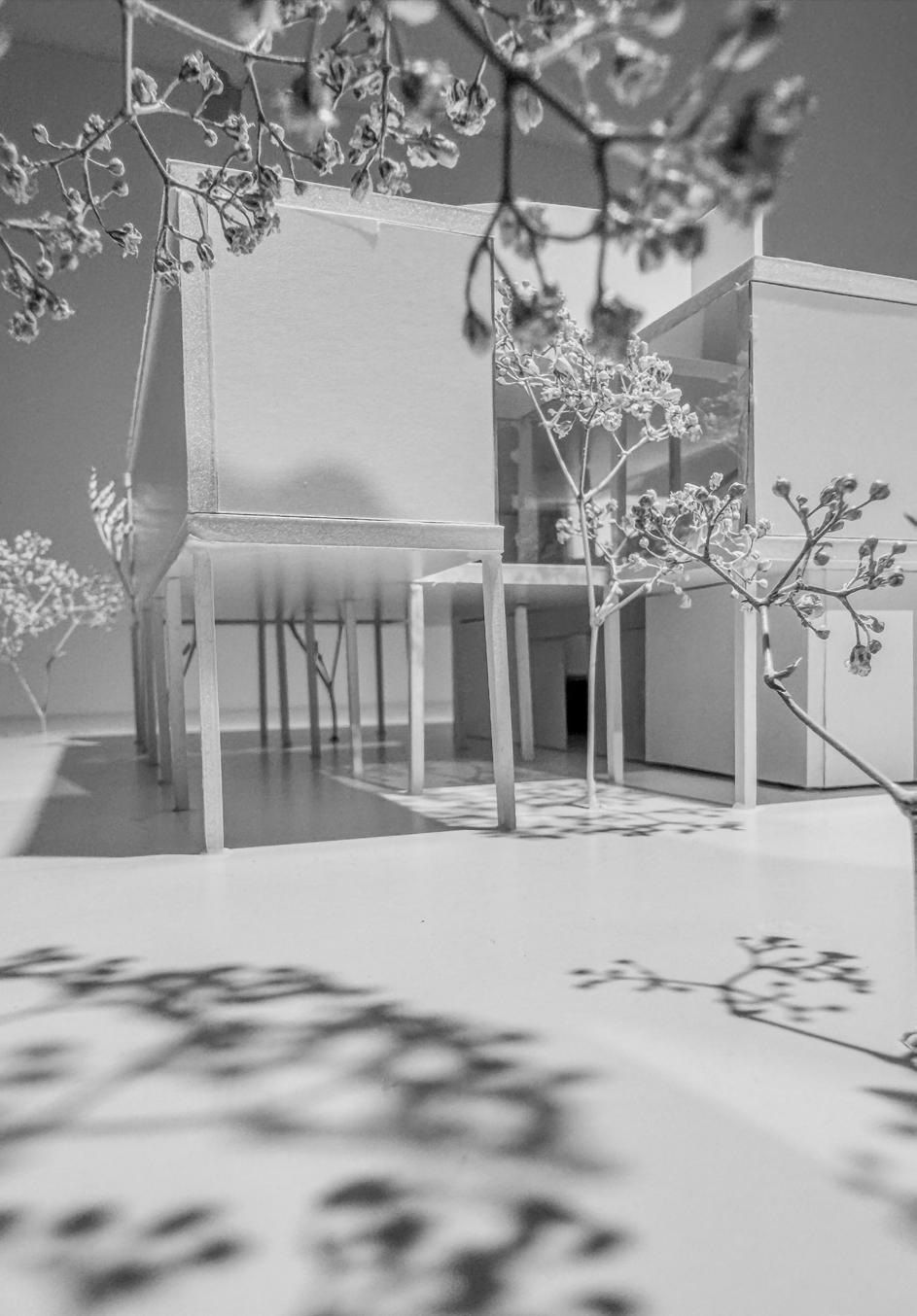

Mein entwickeltes Index Model bassiert auf der Analyse der Villa Savoye, dass 20 minuten autofahrt von paris entfernt ist und wurde vom Architekten Le Corbusier 1928 entworfen.

Das für die Familie Savoye entworfene Haus diente als Wochendshaus, bei dem das Obergeschoss als Wohnetage der Familie dient. Im Erdgeschoss befinden sich die Zimmer der Hausangestellten, außerdem noch eine großzügige Garage und ein Eingangsbereich, von dem aus die Bewohner über eine Rampe ins Obergeschoss gelangen.

Die Villa Savoye ist die konsequente Umsetzung der Formensprache Le Corbusiers aus seinem Manifest Fünf Punkte zu einer neuen Architektur.

In the first part of the “analysis revised 2.0” design course, early modernist buildings were analyzed. An abstract index model is then to be developed from the findings of the analysis.

My developed index model is based on the analysis of the Villa Savoye, which is a 20 minute drive from paris and was designed by the architect Le Corbusier in 1928. The house designed for the Savoye family served as a weekend home, with the upper floor serving as the family‘s living quarters.

The first floor houses the servants‘ rooms, as well as a spacious garage and an entrance area from which the residents can access the upper floor via a ramp. The Villa Savoye is the consistent implementation of Le Corbusier‘s formal language from his manifesto Five Points to a New Architecture.
