TOMAHAWK
T500E : Elektrische Mühle
UNSERE STROHMÜHLEN UND HÄCKSLER
TOMAHAWK 505M
Durchsatz bis zu 2t/h
Häcksellänge: 10-120mm
Erf. Traktorleistung: 80PS
TOMAHAWK 505XLM
Durchsatz bis zu 2t/h
Häcksellänge: 10-120mm
Erf. Traktorleistung: 120PS
TOMAHAWK 500B
Durchsatz bis zu 2t/h
Häcksellänge: 10-120mm
Erf. Traktorleistung: 120PS
TOMAHAWK 500FSM
Durchsatz bis zu 3,5t/h
Hächsellänge: 10-120mm
Erf. Traktorleistung: 120PS
TOMAHAWK C120
Durchsatz bis zu 15t/h
Häcksellänge: 10-120mm
Erf. Traktorleistung: 180PS
TOMAHAWK 500E (Elektrische Mühle)
Durchsatz bis zu 3,5t/h
Häcksellänge: 20-120mm el. Antriebsleistung: 45kW
TOMAHAWK 8250 | M
Durchsatz bis zu 2,5t/h
Häcksellänge: ca. 50mm
Erf. Traktorleistung: 150PS
TOMAHAWK 8250 | T
Durchsatz bis zu 2,5t/h
Häcksellänge: ca. 50mm
Erf. Traktorleistung: 80PS
Der Durchsatz ist von der Traktoleistung, Häcksellänge und der Materialrestfeuchte abhängig.
TOMAHAWK 8555
Durchsatz bis zu 2,5t/h
Häcksellänge: ca. 50mm
Erf. Traktorleistung: 80PS

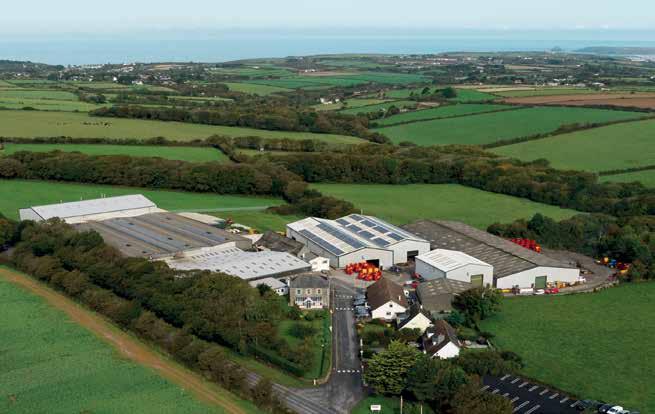

Gegründet im Jahr 1937, begann Teagle Machinery 1983 mit der Herstellung Tomahawk Einstreumaschinen. Wir sind nach wie vor ein Familienunternehmen, das sich darauf konzentriert, die Bedürfnisse unserer Kunden zu erfüllen – sei es direkt um die Ecke oder in einem der 50 Länder weltweit, in die wir regelmäßig Maschinen versenden. Seit Beginn an wurden unsere Maschinen so konzipiert, dass sie einfach, robust und benutzerfreundlich sind.“
Wir halten an diesen Werten fest. Alle unsere Produkte werden auf landwirtschaftlichen Betrieben weltweit ausgiebig getestet, um sicherzustellen, dass sie auch unter härtesten Bedingungen Tag für Tag zuverlässig funktionieren. Da die Umsätze mit TomahawkEinstreumaschinen weiter steigen, gibt es zwei Gründe, warum Kunden immer wieder bei Teagle kaufen.
Produktfokus – Mit Leidenschaft investieren wir in Forschung, Design und modernste Fertigungstechnologien, damit sich unser Produktsortiment kontinuierlich weiterentwickelt und immer an der Spitze der Innovation bleibt – und das zu einem wettbewerbsfähigen Preis. Dank unserer über 40-jährigen Erfahrung im Bereich Fütterungs- und Einstreutechnik können wir Ihnen heute Maschinen anbieten, die exakt auf Ihre Bedürfnisse zugeschnitten sind
Kundendienst – hat für uns oberste Priorität. Dies erfordert die Verpflichtung zu einem umfassenden Ersatzteillager und einem effektiven Händlernetz. In unserem 27.000 m² großen Werk in Cornwall und unserem Lager in Frankreich widmen wir einen Teil der Fläche einem umfangreichen Bestand an Ersatzteilen, um Sie jederzeit betriebsbereit zu halten und lange Standzeiten zu vermeiden.
teagle.de

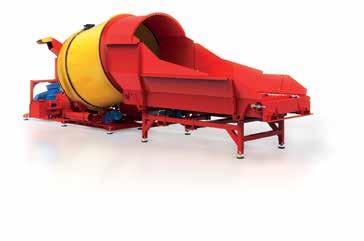

ELEKTRISCHE MÜHLE

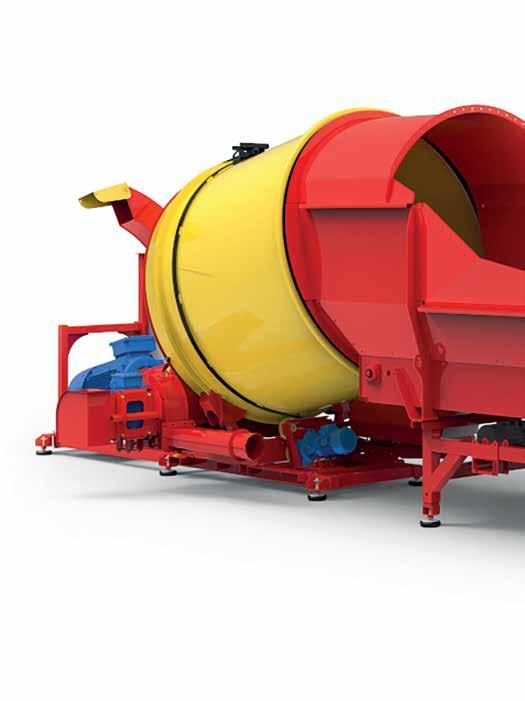

Eine automatische Strohmühle mit Fördertisch für Rund- und Quaderballen. Die Mühle ist mit einem 45kW Elektromotor ausgestattet und hat einen Durchsatz von bis zu 3,5t/h. Das verarbeitete Material kann wahlweise durch zwei Auswürfe ausgetragen oder mit einem optionalen Fördergebläse bis zu 60m weit durch ein Rohr- oder Schlauchsystem geblasen werden. Je nach Sieb kann trockenes Material (<20% Restfeuchte) auf Länge von 10-120mm gehäckselt werden.
EINSTREUEN
• GEFLÜGEL
• CUBICLE BEDDING
HÄCKSELN VORLEGEN
• FUTTERSTROH
• PELETTIERUNG
• BIOGAS
EINFACHER VERARBEITUNGSPROZESS
Die el. Steuerung der T500E regelt den Materialfluss automatisch, sodass Ballen lediglich auf den Fördertisch geladen werden müssen und die Maschine macht den Rest.
STEUERUNG
BETRIEB
EINSTELLEN
Alle Siebe sind aus Hardox gefertiget und sorgen für eine lange Lebensdauer. Damit lässt sich Stroh, bzw. trockenes Material präzise auf eine Häcksellänge von 10 bis 120mm verarbeiten. Siebgrößen: 10, 13, 15, 18, 21, 25, 28, 36, 50mm Lochdurchmesser, sowie 120 x 40mm Langloch.

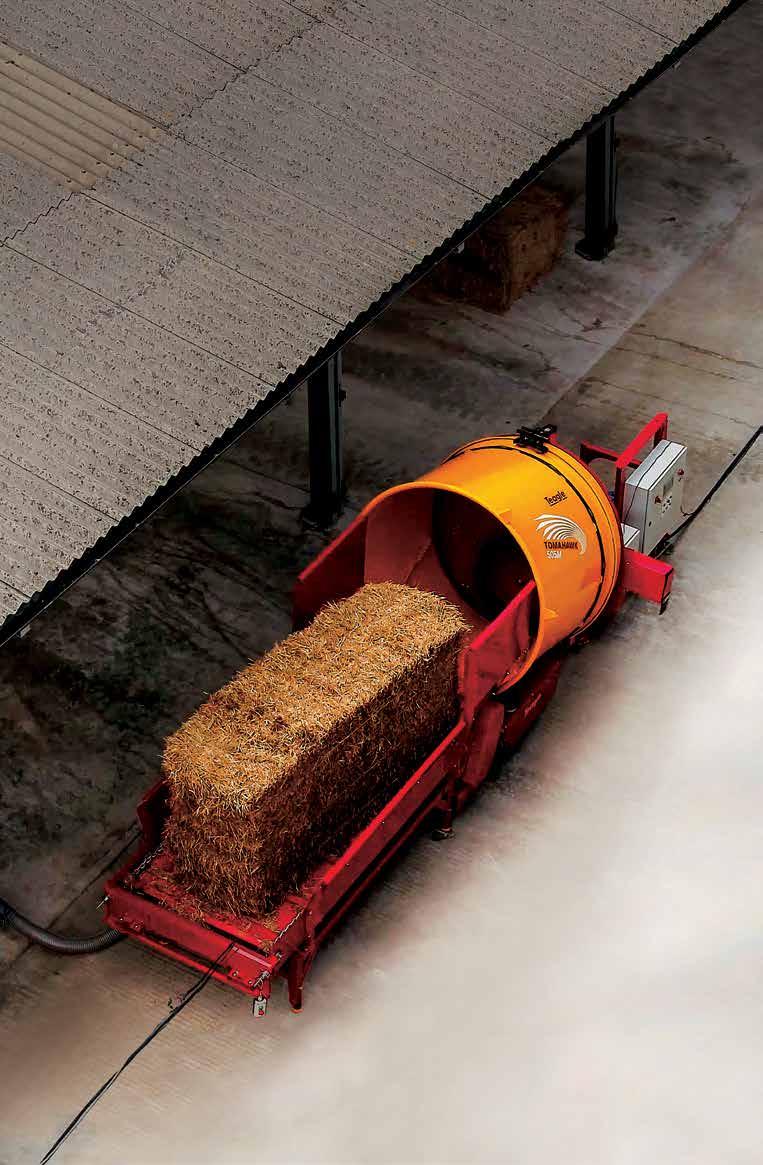

Die Ballen werden auf den Fördertisch geladen, womit das Material in dei rotierende Trommel befördert wird. Der wird durch Anpassung von Drehzahl der Trommel und Fördergeschwindigkeit automatisch geregelt.
Um Spitzenlasten zu vermeiden und den Materialdurchsatz zu maximieren, überwacht das Steuerungssystem kontinuierlich den Stromverbrauch des Motors und passt die Trommelgeschwindigkeit entsprechend an. Der Fördertisch ist mit der Trommel verknüpft, um eine gleichmäßige Materialzufuhr sicherzustellen.
Ein Frequenzumrichter steuert den Hauptmotor und sorgt für eine kontrollierte Stromaufnahme. Rotor- und Trommelmotoren sind beim Ein-/Ausschalten in Reihe geschaltet, um Verstopfungen zu vermeiden.
Durch die Rotation der Trommel wird das Material durch Mühlenrotor und Sieb auf die gewünschte Häcksellänge verarbeitet. Der Rotor kann wahlweise mit Klingen für einen sauberen Schnitt oder mit Hämmern zum Aufspleißen des Materials, ausgestattet werden.
Kommunikationsanschlüsse ermöglichen die Anbindung an:
• Nachgeschaltete Anlagen, die eine Pause oder ein Abschalten des Systems erfordern.
• Abschaltung durch Sicherheitseinrichtungen (z. B. Sicherheitszaun- oder Löschsysteme)
El. Datenverbindung
Das System ist mit einer SIM-Karte zur Fern-Datenerfassung ausgestattet. Dies ermöglicht die kontinuierliche Verbesserung der Prozesseffizienz sowie Ferndiagnose, Unterstützung und SoftwareUpdates ab Werk.
DER ELEKTRISCHE VORTEIL
Niedrigere Betriebskosten
Ein kleinerer Antrieb
Für die gleiche Leistung wird ein deutlich kleinerer elektrischer Antrieb (45kW) benötigt als bei Verwendung eines Traktors (ca. 90kW).
Reduzierte Spitzenlast: Stromaufnahme wird überwacht und die Förderrate geregelt.
Kontinuierliche Beschickung: Das automatische Fördersystem stellt sicher, dass stets Material zur Verfügung steht, wodurch Leerlaufzeiten reduziert werden.
Weniger Abfall
Das System schaltet automatisch ab, sobald der Fördertisch leer ist.
Kein Traktor erforderlich
Binden Sie keinen wertvollen Traktor. Sparen Sie Kraftstoff- und Wartungskosten.
Zeit sparen
Einfach Ballen laden und Starttaste drücken. Ballen vorbereiten, während die T500E im Betrieb ist.
Produkt UPDATE
Geräuscharmer
Betrieb
Der geräuscharme Betrieb der T500E reduziert die Umweltbelastung vor Ort.
Nachhaltig
Reduzieren Sie Ihren ökologischen Footprint durch den Umstieg von Diesel auf Elektroantrieb.
REDUZIERTE BETRIEBSKOSTEN
Durchsatz* bis 1.0t/hr bis 2.0t/hr bis 3.0t/hr bis 3.5t/hr
Stromanschluß: 125A
Stromverbrauch
*Typische Werte für Weizenstroh bei <20 % Restfeuchte. Leistung abhängig von Material und Feuchtigkeitsgehalt.
** Berechnet auf Basis von 0,35 €/kWh.
Leerlauf: 30A | Durchschnittsverbrauch: 45A | Spitzenlast: 80A | Durchschn. Leistungsbedarf: 15kW
ELEKTRISCHE STROHMÜHLE
Einfach zu bedienen und effizient im Betrieb. Die Tomahawk 500E bietet halbautomatisierte Strohverarbeitung mit weniger als der Hälfte der Betriebskosten eines Traktors pro Stunde* * Siehe Seite 2 für Betriebskosten.
OPTIONEN Auswurfoptionen
Niedriger oder hoher Auslass für Ausbringung in Bunker oder Zyklon.
OPTIONEN Häcksellänge wählen
Siebauswahl von 10mm bis 120mm möglich, um die Häcksellänge vorzugeben.
OPTIONEN Materialtransfer Ein 11kW-Fördergebläse kann verarbeitetes Material bis zu 60m weit fördern
Grundausstattung
45kW-Elektroantrieb | Automatisches Steuerungssystem Elektrisch betriebener Fördertisch (1 Modul)
Zubehör
Zusätzliche Fördertische (bis zu insgesamt 3 möglich) | Verschiedene Auswürfe | Fördergebläse für Materialtransfer | Wassereinspritzung zur Staubminderung / Zyklon
Weitere Infos auf S. 5
GRUNDAUSSTATTUNG
Sauberer Betrieb Der Mühlenrotor ist vollständig gekapselt
GRUNDAUSSTATTUNG
Laufruhiger Betrieb
Die T500E steht auf gummierten Schwingungsdämpfern, die am Boden befestigt werden können.
GRUNDAUSSTATTUNG

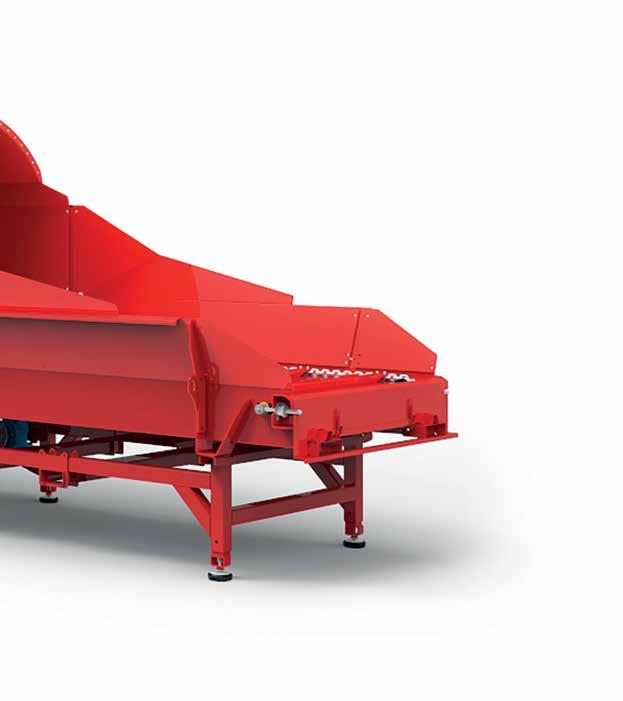

Modulares Fördersystem
Bis zu 3 Fördertische für kontinuierliche Beschickung
AUTOMATISCHER BETRIEB
PROZESSOPTIMIERUNG
Die Steuerung kann mit verknüpften Anlagen integriert werden, um die Maschine zu starten oder zu pausieren, und eine SIM-Karte ermöglicht eine werksseitige Fernoptimierung. OPTIONEN
Zur Steuerung von Lastspitzen und zur Optimierung des Materialdurchsatzes überwacht das Steuerungssystem kontinuierlich den Stromverbrauch des Elektromotors und passt die Materialzufuhr automatisch an.

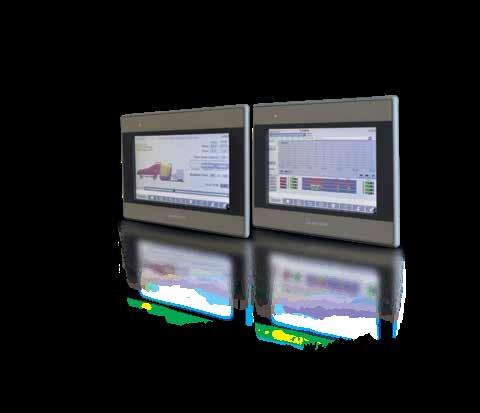

Ein Bildschirm am Schaltschrank ermöglicht dem Bediener, die Parameter zur Leistungsoptimierung einzustellen. Dies hängt vom zu verarbeitenden Material, der verfügbaren Leistung und der gewünschten Häcksellänge ab.
GRUNDAUSSTATTUNG
GRUNDAUSSTATTUNG
Einfache Wartung Wartungsfreundliche Konstruktion, basierend auf Erfahrung aus der Tomahawk-Reihe
Geringe Ladehöhe Niedrige Beladehöhe für einfaches Entfernen von Schnüren oder Netz
Fernstart des Förderbands Fernbedienung des Fördertisches möglich
AUSLASSOPTIONEN
KONFIGURIEREN SIE
DIE
MASCHINE entsprechend Ihrer Anwendung
Elektrisches Zusatzgebläse
Wassereinspritzung
An fünf Stellen wird dem Stroh Wasser (oder Desinfektionsmittel) mit hohem Druck eingespritzt, womit der Staubanteil um ca. 40% reduziert werden kann.
Ein elektrisches Gebläse mit 11kW-Antrieb ist erhältlich, um Stroh durch Rohr- oder Schlauchleitung bis zu 60m zu blasen. Start/Stopp der Maschine kann über die Fernbedienung gesteuert werden.
Staubzyklon
Zur Enstaubung kann der Maschine ein Zyklon nachgeschaltet werden.
Zusätzliche
Fördertische
Bis zu vier Fördertische können mit der Maschine konfiguriert werden, um die Autonomie der Gesamtanlage zu erhöhen und die Ladevorgänge zu minimieren.
Rechter Auslass: Abdeckplatte
Für allgemeinen Betrieb ist der rechte Auswurf nicht erforderlich, kann aber auf Anfrage auch installiert werden.
(Links / Rechts bei Betrachtung von der Zuführtischseite)
Linker Auslass: 180mm Schlauchadapter
Oberer vertikaler Auslass: Ideal für den Anschluss an einen Zyklon zur Staubabscheidung oder zum Befüllen eines Bunkers.
Unterer horizontaler Auslass: Zum Rohr- oder Schlauchanschluss auf Bodenebene.
MATERIALAUSTRAG
FÖRDERGEBLÄSE
kann an verschiedene Austragssysteme angeschlossen werden.
VORTEILE
Biosicherheit-konformer Betrieb
Maschine bleibt außerhalb des Stalls
Keine Kreuzkontamination
Schnellkupplungen für einfaches
Anschließen
Funkfernbedienung zur einfachen Steuerung
Weniger Stress für die Tiere
ERFAHRUNGSBERICHTE
VORTEILE VON FUTTERSTROH IN DER RATION
JAMES JOHNS
260 Holsteiner, UK
„Unsere Ergebnisse zeigen, wie vorteilhaft gleichmäßig kurz gehäckseltes in der Ration ist, um gute Futteraufnahmen bei Trockenstehern zu erreichen – besser als grob gehäckseltes Stroh im Mischwagen.“
In der Trockensteherration sorgt Futterstroh für kontrollierte Energieaufnahme und Reduzierung von Milchfieberfällen.
In der Ration für Milchkühe dient Futterstroh als effektive Rohfaser.

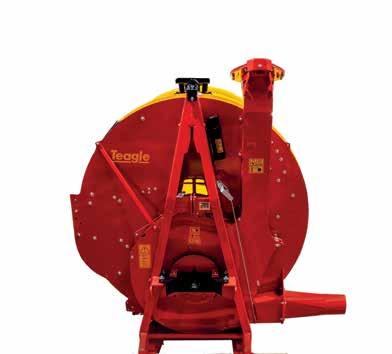

TURBOMÜHLE
500B AND 500BXL
Das Einstreuen von kurzem Stroh ist ein wichtiger Bestandteil der Putenmast.
"Für jede Ration ist es wichtig, dass Futterstroh homogen vermischt wird. Schlecht oder nicht gehäckseltes Stroh wird von den Tieren aussortiert."
JEREMY HAMILTON, Three Counties Feeds
Die einzigartige Rotorkonstruktion mit Hardox-Sieb ermöglicht ein gleichmäßiges Häckseln auf ca. 2cm. Ideal für die Geflügelmast. "Vor der Putenmast hatte ich bereits eine T500B für Hähnchenmast. Ich verbrauchte ca. 5kg Stroh pro m2 und das Ergebnis war toll, ähnlich meiner Erfahrung mit Holzschnitzeln."
Mit dieser positiven Erfahrung zieht Henry seine Puten nun auf 100 % Stroheinstreu auf, mit einer ersten Schicht von 10 kg/m². Für das Nachstreuen benutzt er dann bis zu vier Rundballen. Der Zeitaufwand zum Einstreuen des gesamten Stalls liegt be ca. 1,5 Stunden.
"Das Nachstreuen ist ein wichtiger Bestandteil bei der Putenmast. Die tägliche Gewichtzunahme der Küken hat sich erhöht und die Luftfeuchtigkeit im Stall hat sich reduziert. Nur auf Grund einer sauberen, trockenen Einstreu und einem gesünderen Stallklima."
Die Maschine ist mit einer Wassereinspritzung zur Staubminderung ausgestattet, welche mit dem Trommelantrieb synchronisiert ist. "Ich erreiche eine Staubminderung von ca. 80%. Ich füge dem Wasser einen Anteil an Thymian- und Eukalyptusöl zu, um so das Stroh zu desinfizieren und eine frischeres Stallklima zu erzeugen."
HENRY CABAUD, Frankreich

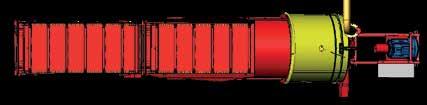

TECHNISCHE DATEN
Fördertisch optional 3,40m
ALLGEMEIN
Gesamtlänge mit zweitem Fördertiesch 10,95m
BALLENGRÖSSE
Max. Rundballendurchmesser 1.5m 1.5m Max. Quaderballen 1,2m x 1,2m x 2,4m
ABMESSUNGEN
Die Unternehmenspolitik basiert auf kontinuierlicher Verbesserung und Weiterentwicklung, daher können sich die Spezifikationen ohne vorherige Ankündigung ändern.
*Ohne Auswürfe
Nicht im Lieferumfang enthalten:
Stromanschluss / Installation / Umzäunung / Eingliederung in vorhandene Brandschutzsysteme und Gebäude
Anmerkung:
Die Tomahawk-Elektromühle und Fördertische werden als „unvollständige Maschinen“ im Sinne der EU-Maschinenrichtlinie 2006/42/EC Ausgabe 2.2-Oktober 2019 geliefert.
Der Betreiber ist verantwortlich für die Einhaltung der grundlegenden Gesundheits- und Sicherheitsanforderungen.
Gesamtbreite
Über 85 Jahre Erfahrung in der Landtechnik – mit Teagle treffen Sie die richtige Wahl.
